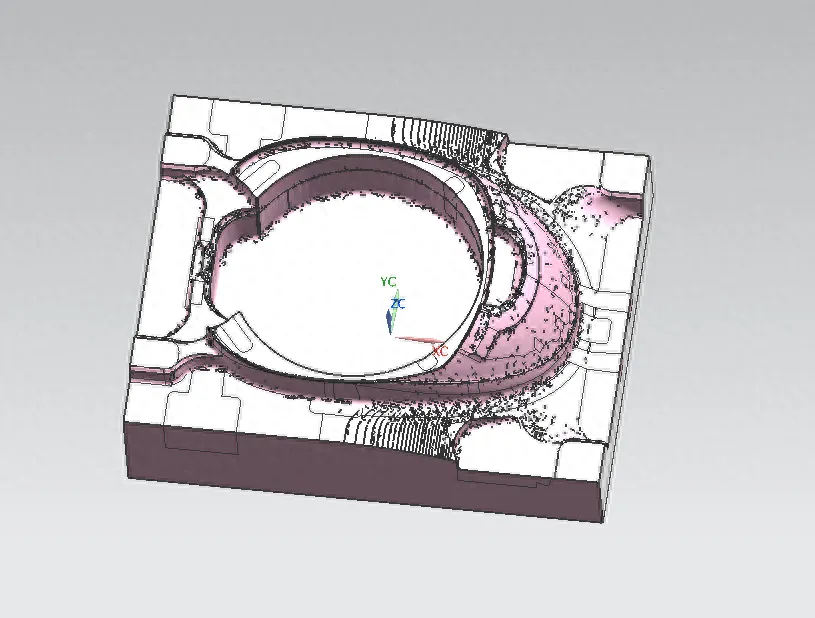

在编程工作当中，公司往往会将工件进行外发开大粗，然后再回公司进行小粗及精加工，但是由于外发开粗的公司编程员所使用的UG软件与我们的软件不同，我们会要求外发编程员将UG开完粗的小平面体毛坯给予到我们进行辅助编程，那我们PowerMILL软件如何导入UG小平面体进行再加工呢？如图所示，以下为UG编程员开完大粗后做出的3D小平面体毛坯。

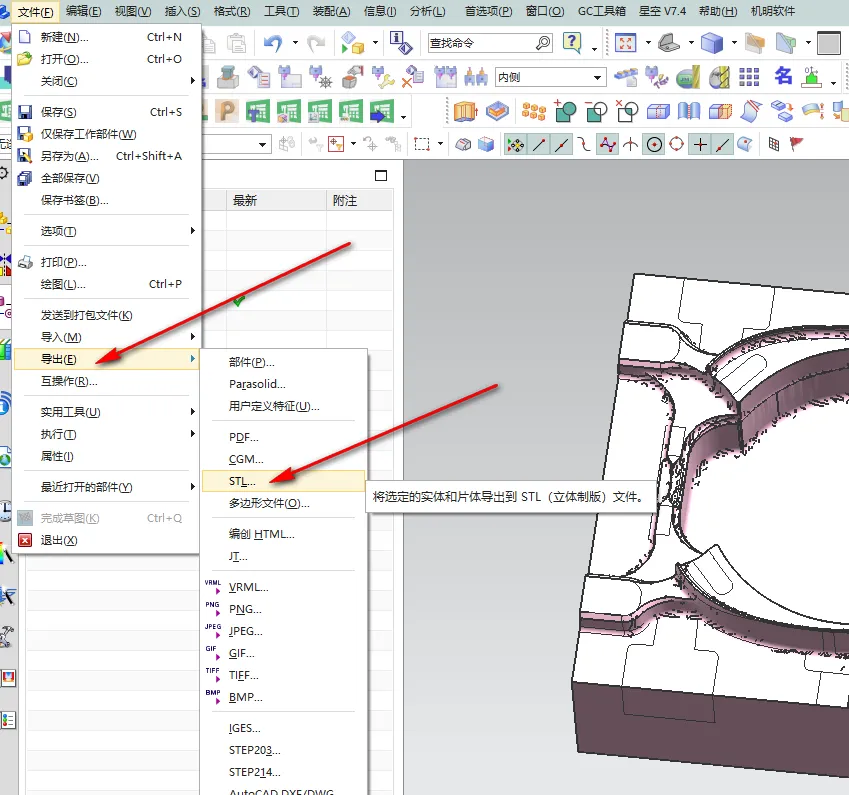

1.首先我们需要对UG软件的小平面体进行格式导出，在菜单栏点击【文件】-【导出】-【STL】后选择图档存放路径。如图所示：

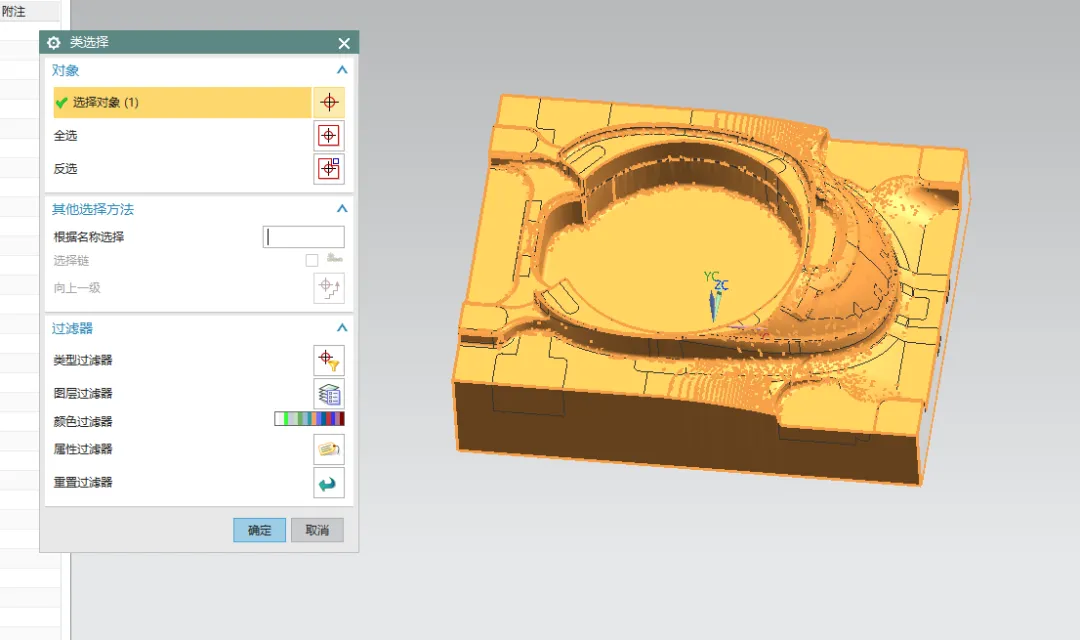

2.再选择我们需要导出的小平面体进行STL格式的导出。

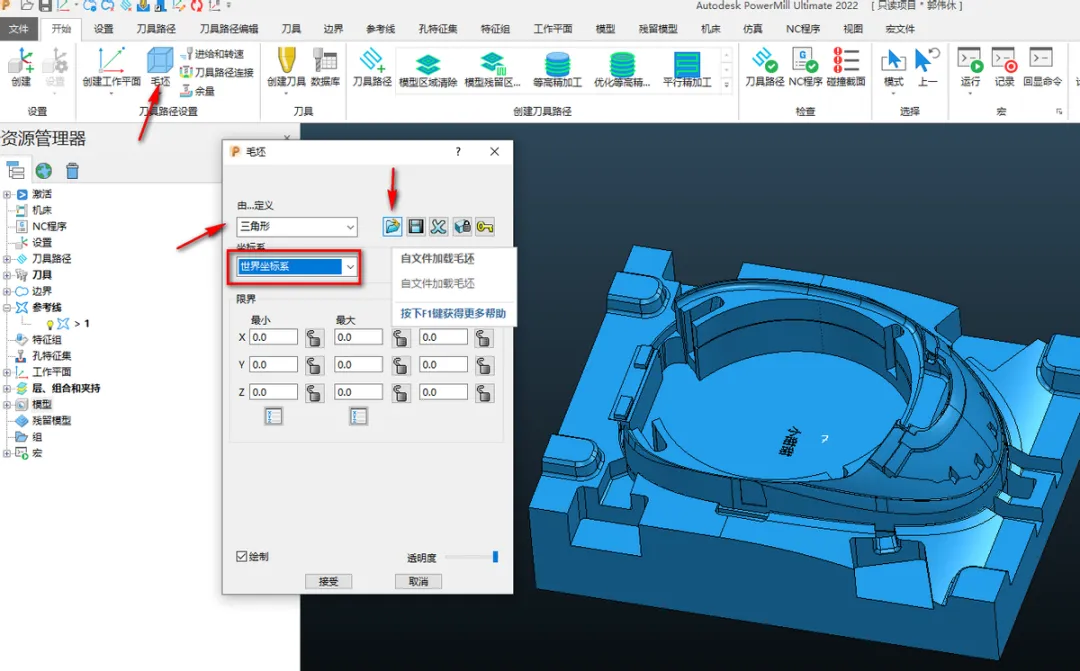

3.打开PowerMILL软件图档，在【开始】选项卡中找到毛坯，在打开的毛坯表格当中，选择【三角形】方式定义，坐标系选择【世界坐标系】，并点击【打开】。

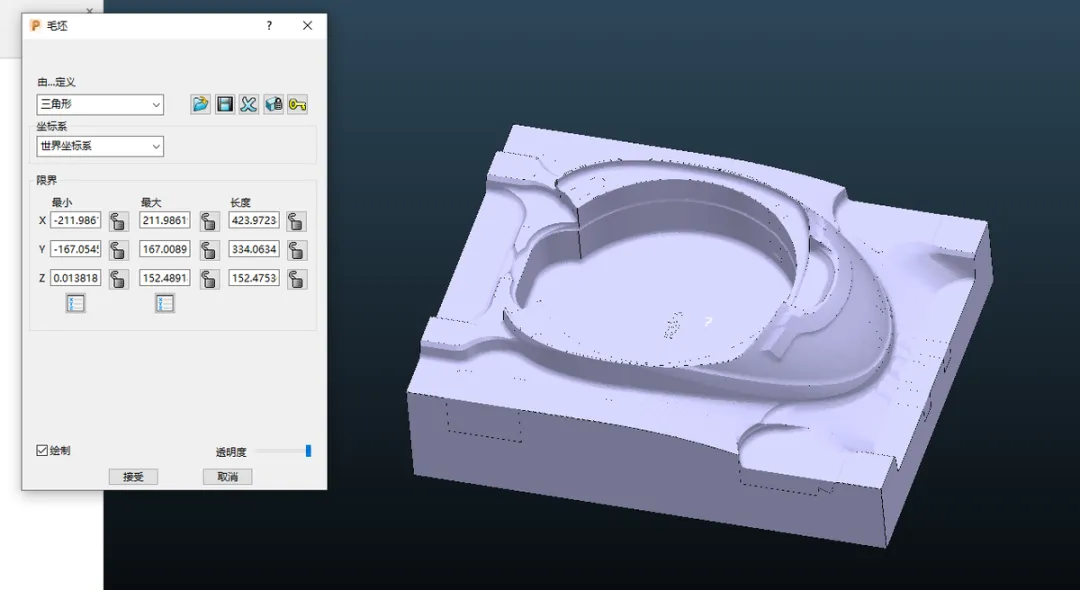

4.点击【打开】后，在弹出的对话框中找到我们UG导出时小平面体的存放路径进行确认，打开后毛坯显示如下图：

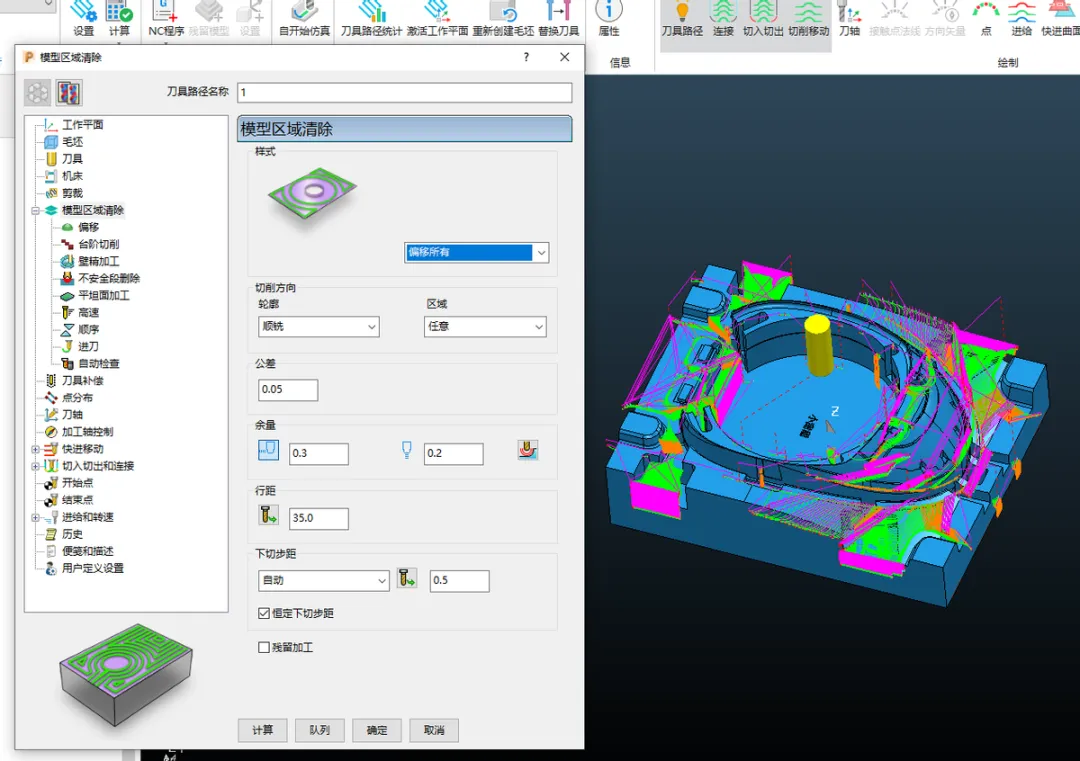

5、此时就可使用【模型区域清除】策略进行参数的设置就可针对导入的三角形毛胚进行再加工。如图所示：

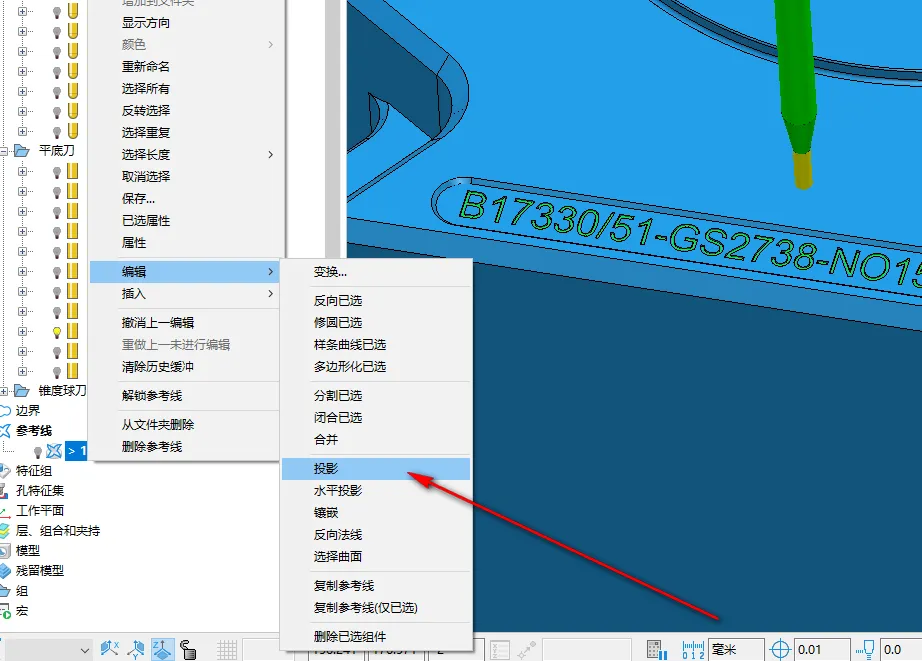

6.如下图所示，激活端铣刀后右键参考线点击【编辑】-【投影】。

7.参考线投影后，就会投影到字体顶部平面，前视图观察成水平直线，说明就已成功投影。

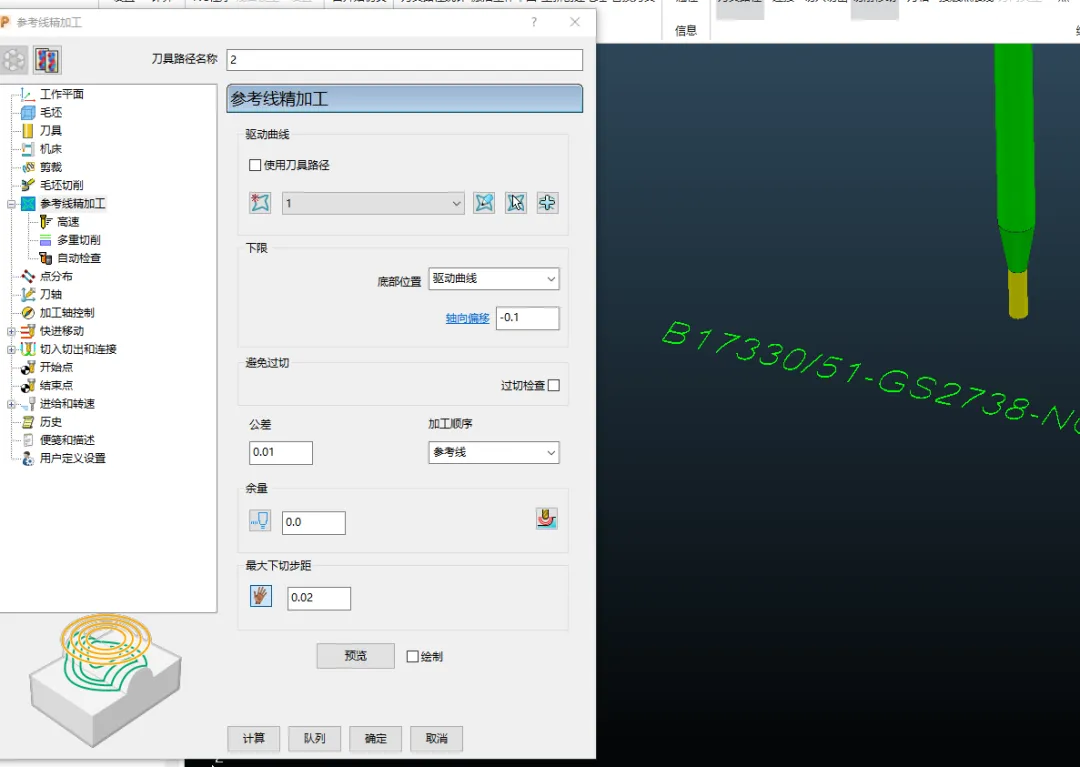

8.选择参考线精加工策略，选择做好的参考线，生成刀路，并且还可以进行分层刻字，深度统一，这样就能得到中文单线刀路。如图所示：
