组态软件的 “灵魂扩展术”QPluginLoader 插件化架构实战干货

点击蓝字 关注我们

做过工业组态软件的同学都懂，项目需求千变万化，从不同品牌PLC的驱动对接，到自定义图元的拖拽编辑，再到用户现场的功能扩展，如果每次都要改主程序、全量打包发布，不仅维护成本爆炸，还容易引入新Bug。

而Qt的QPluginLoader，正是解决这个痛点的“神器”。今天就用组态软件的真实场景，拆解它的核心原理、实现步骤和避坑指南，看完就能直接上手！

传统单体组态软件有三大致命痛点：

• 🔧 耦合度高：新增驱动/图元要修改主程序代码，编译发布流程冗长
• 📦 体积臃肿：所有功能打包在一起，哪怕用户只用到10%的功能
• ⚠️ 热更新难：现场环境不能重启主程序，无法实现功能迭代

而基于QPluginLoader的插件化架构，能完美解决这些问题：

• ✅ 功能与主程序解耦：驱动、图元、算法模块全部做成独立插件
• ✅ 运行时动态加载：启动时扫描插件目录，按需加载，无需重新编译主程序
• ✅ 支持热替换：部分场景下可实现插件更新后无需重启软件
• ✅ 生态可扩展：第三方开发者可基于统一接口开发自定义插件

Qt的插件系统，本质是基于元对象系统+动态链接库的扩展方案，而QPluginLoader就是主程序和插件之间的 “桥梁”。

核心三要素

1. 1、插件接口（Interface）：主程序和插件约定的 “契约”，用纯虚类定义
3.       比如组态软件中，定义IDriverPlugin接口，规定所有PLC驱动插件必须实现connect()、readData()、writeData()等方法

• 再比如IWidgetPlugin接口，规定所有自定义图元必须实现createWidget()、getProperty()等方法

2. 2、插件实现（Plugin）：动态库形式（.dll/.so/.dylib），继承接口并实现所有虚函数
• 关键宏：Q_INTERFACES()声明实现的接口，Q_PLUGIN_METADATA()声明插件元数据
4. 3、主程序加载器（QPluginLoader）：主程序中负责扫描、加载、实例化插件的核心类

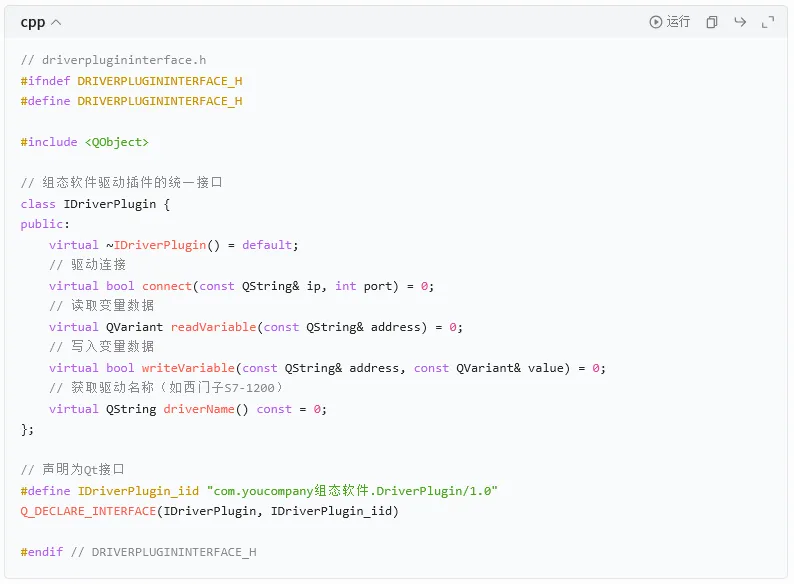

步骤 1：定义统一接口（主程序与插件共用）

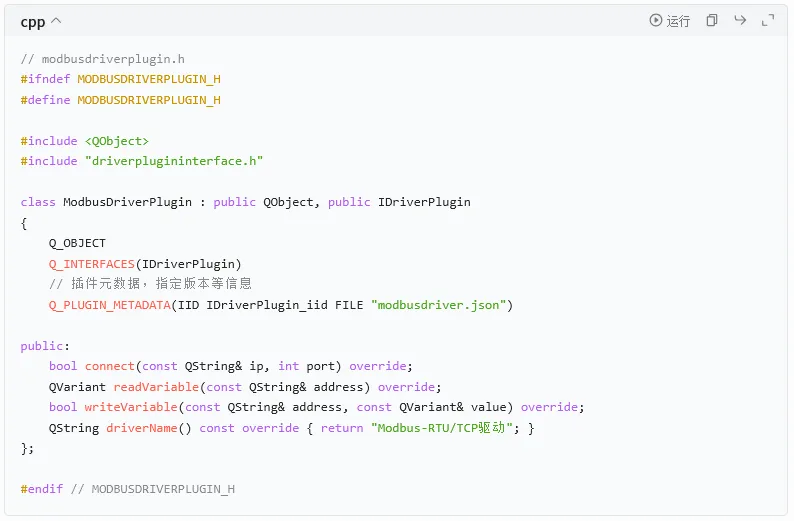

步骤 2：实现具体插件（以 Modbus 驱动为例）

编译后生成独立的动态库文件，放到组态软件的plugins/drivers目录下即可。

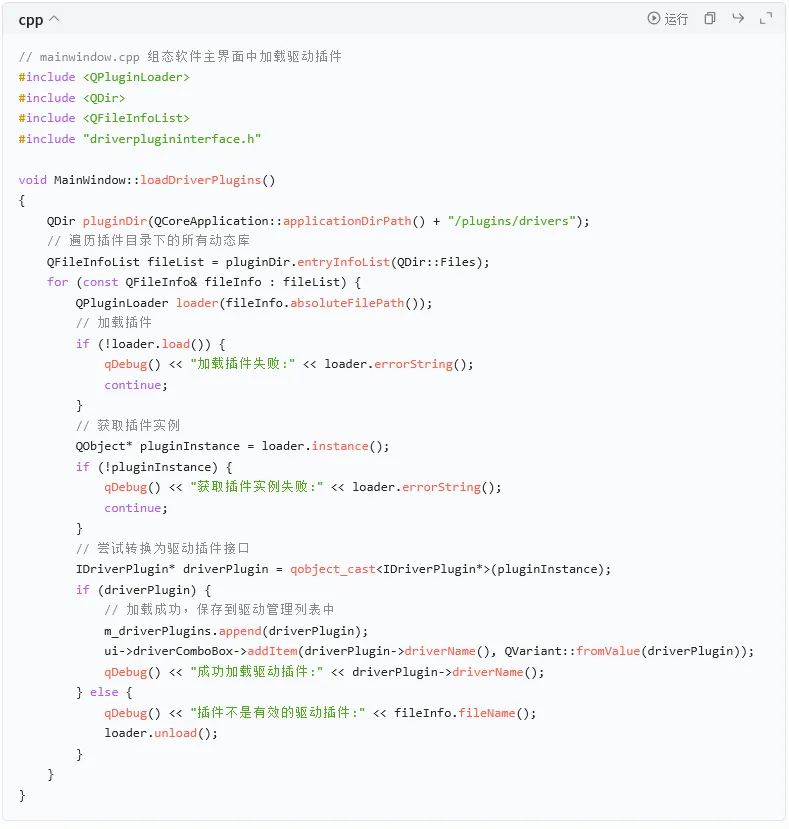

步骤 3：主程序用 QPluginLoader 加载插件

• Qt版本一致性：主程序和插件必须使用同一版本、同一编译器的Qt库编译，否则会出现undefined symbol或加载失败问题。

• 接口版本兼容：接口定义一旦发布，不要轻易修改虚函数顺序或参数类型。建议在接口中加入版本号字段，实现向前兼容。

• 插件路径问题：打包发布时，插件目录结构要和开发时一致，建议使用相对路径，避免硬编码绝对路径。

• 内存管理问题：QPluginLoader实例必须在插件使用期间保持存活，否则插件会被卸载，导致程序崩溃。建议主程序中用容器保存所有QPluginLoader实例。

• 线程安全问题：如果插件在后台线程中使用，接口实现必须保证线程安全，避免多线程同时调用导致的数据竞争。

基于QPluginLoader，组态软件还可以实现更多高级功能：

🎨 自定义图元插件：用户可以开发自己的工业控件（如温度曲线、阀门动画），拖拽到组态画面中使用

📊 算法插件：将数据滤波、报警阈值计算等算法做成插件，主程序统一调用

🔌 第三方协议适配：支持用户现场的非标设备协议，无需修改主程序

🌐 云服务插件：对接不同云平台的API，实现数据上传和远程控制
