ALISP 代码解读：散点排序并生成样条曲线（命令 LL）

功能概述

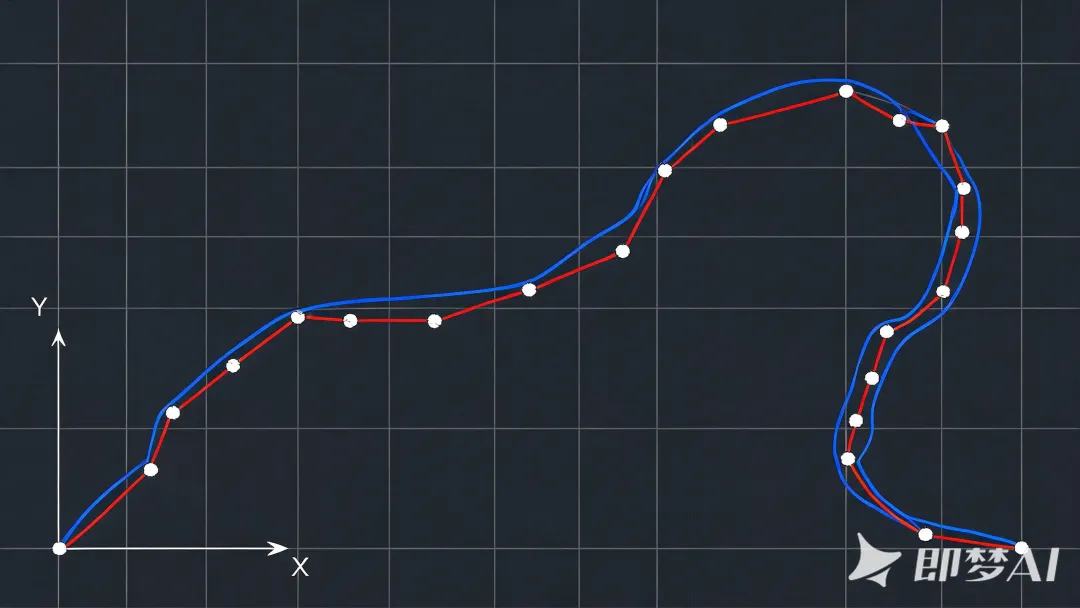

选择 CAD 中的多个 「POINT」 对象，按“相对距离”贪心排序后，用一条 「SPLINE」 样条曲线依次穿过所有点。

源码：https://tool.zml84.xyz/lisp/view/?uuid=cca49dc7-2ff5-40df-9f28-b3f6be895fdf

主函数 c:LL

1. 选择点对象

(setq ss (ssget '((0 . "POINT"))))

• 仅允许选择类型为 POINT 的实体，其他图元被过滤。

2. 提取所有点的坐标

(setq ptList '())(repeat (sslength ss)  (setq en (ssname ss i))  (setq pt (cdr (assoc10 (entget en))))  (setq ptList (cons pt ptList))  (setq i (1+ i)))

• 遍历选择集，通过 assoc 10 获取每个点的坐标（DXF 组码 10）。
• 将坐标依次存入列表 ptList。

3. 去重（精度 1e-8）

(setq ptList (unique ptList))

• 调用自定义 unique 函数，删除坐标完全重复的点。

4. 点数检查

(if (< (length ptList) 2)  (princ"\n至少需要2个不同的点！")  ...)

• 如果去重后点数不足 2 个，提示并退出。

5. 贪心最近邻排序

• 「起点选择」：

  (setq curPt (getStartPoint ptList))

调用 getStartPoint，取 X+Y 最小的点（即左下角）作为路径起点。

• 「初始化未访问列表」：

  (setq unvisited (vl-remove curPt ptList))  (setq sortedList (list curPt))

• 「循环找最近点」：

  (while unvisited    (foreach p unvisited      (setq d (distance curPt p))      (if (or (null minDist) (< d minDist))        (setq minDist d  minPt p)      )    )    (setq sortedList (append sortedList (list minPt)))    (setq unvisited (vl-remove minPt unvisited))    (setq curPt minPt)  )

• 每次从剩余点中找出距离当前点最近的点 minPt。
• 将其加入排序列表，从未访问列表中移除，并更新当前点。
• 重复直到所有点被访问。

6. 绘制样条曲线

(drawSpline sortedList)

• 调用 drawSpline 函数，执行 _.SPLINE 命令，依次输入各点坐标。

辅助函数详解

unique – 列表去重

(defun unique (lst / res)  (foreach p lst    (if (not (vl-some '(lambda (x) (equal x p 1e-8)) res))      (setq res (cons p res))    )  )  (reverse res))

• 遍历原始点列表，利用 vl-some 检查当前点是否已存在于结果集 res 中（容差 1e-8）。
• 若不存在，则加入。最后反转列表恢复顺序。

getStartPoint – 获取左下角起点

(defun getStartPoint (pts)  (car (vl-sort pts                '(lambda (a b)                   (< (+ (car a) (cadr a))                      (+ (car b) (cadr b)))                  ))))

• 按 X+Y 的值升序排序，取第一个点。该点大致位于点集的左下方。

drawSpline – 执行 SPLINE 命令

(defun drawSpline (pts / cmd)  (if (<= (length pts) 2)    (princ"\n点数不足，无法绘制 SPLINE。")    (progn      (command"_.SPLINE")      (foreach p pts (command p))      (command"""""")   ; 两个回车结束点输入，第三个确认    )  ))

• 启动 SPLINE 命令，依次输入每个点的坐标。
• 最后三个空字符串：第一个表示结束点输入，第二个结束切线定义，第三个确认（多一个无影响）。

使用方法

1. 「加载代码」：保存为 .lsp 文件，用 APPLOAD 命令加载，或直接拖入 CAD 绘图区。
2. 「运行命令」：在命令行输入 「LL」 并回车。
3. 「选择点」：框选或点选图面上的 POINT 对象（至少两个不同的点）。
4. 「自动生成」：程序完成排序并绘制一条通过所有点的样条曲线。

注意事项

• 「排序策略」：贪心最近邻，非全局最优（简单旅行商近似），但适用于大多数散点连线场景。
• 「点类型限制」：仅对 POINT 实体有效。如需支持圆心、插入点等，可修改 ssget 过滤条件。
• 「性能」：点数量很大（如 >500）时，双层循环效率较低，但对常规设计足够。
• 「曲线属性」：生成的 SPLINE 使用当前图层和线型，可自行修改 drawSpline 添加参数。

总结

这是一个实用的 CAD 辅助工具，能够自动将散乱的点按“邻近优先”的顺序连接成一条光滑曲线，常用于道路边线测点连线、轮廓生成等场景。

源码：https://tool.zml84.xyz/lisp/view/?uuid=cca49dc7-2ff5-40df-9f28-b3f6be895fdf
