FrSmart软件操作指南(五):产能模拟裂缝批量生成

FrSmart软件是一款由中国石油勘探开发研究院牵头组织研发的具有完全自主知识产权的地质工程一体化压裂优化设计软件，自2018年预研起步，经过团队8年多的奋战，从1.0Beta单井版、1.0多井版到如今的2.0GPU提速版的陆续发布和投产，实现了我国压裂软件“从无到有”的突破、“从有到优”的跨越和“工业化之路”的开启。相关成果入选“中国石油2024年十大科技进展”和“科技日报‘十四五’硬核成果”。

为了使用户熟悉软件的操作以及具有一定基础的科研人员掌握软件的部分功能，特推出“FrSmart软件操作指南及常用功能介绍”系列用户使用说明，如有商业购买意愿及技术问题，也可通过文中联系方式进行沟通交流。

软件信息

软件名称：FrSmart

软件类别：地质工程一体化压裂优化设计软件

当前版本：2.0GPU提速版

功能模块：地质力学建模、套变风险评估、压前设计、人工裂缝模拟、压后产能模拟、压后产量评估、压裂测试、经济评价、人工裂缝代理、智能设计与辅助实施、智能产量预测、实时决策、数据库

软件功能版本：适用于2.0.138.260511及升级版本

产品归属：中国石油勘探开发研究院

技术交流联系方式：请联系张睿老师（17333984062）加群

产品购买、技术支持与试用申请联系方式：010-83593382

邮箱：frsmart-s@petrochina.com.cn

操作指南（五）

前言：

针对未开展裂缝模拟、需快速进行产能模拟的场景，FrSmart软件产能模拟模块可通过批量生成裂缝功能快速建模，生成的模型可满足基础产能模拟要求，支撑后续产能分析与方案初步评估。

1.前期准备

批量生成裂缝前，需提前导入地质模型与井轨迹，并确保井轨迹位于地质模型范围内。

点击产能模拟模块参数设置窗体上方“三维图形”按钮，查看地质模型与井轨迹显示状态。

若出现图形缺失、显示异常等情况，需优先检查地质模型与井轨迹的坐标一致性；可在“井信息”步骤中，调整校准井口坐标及补心海拔，调整后重新打开“三维图形”或点击刷新，查看二者位置关系，确保数据匹配无误。

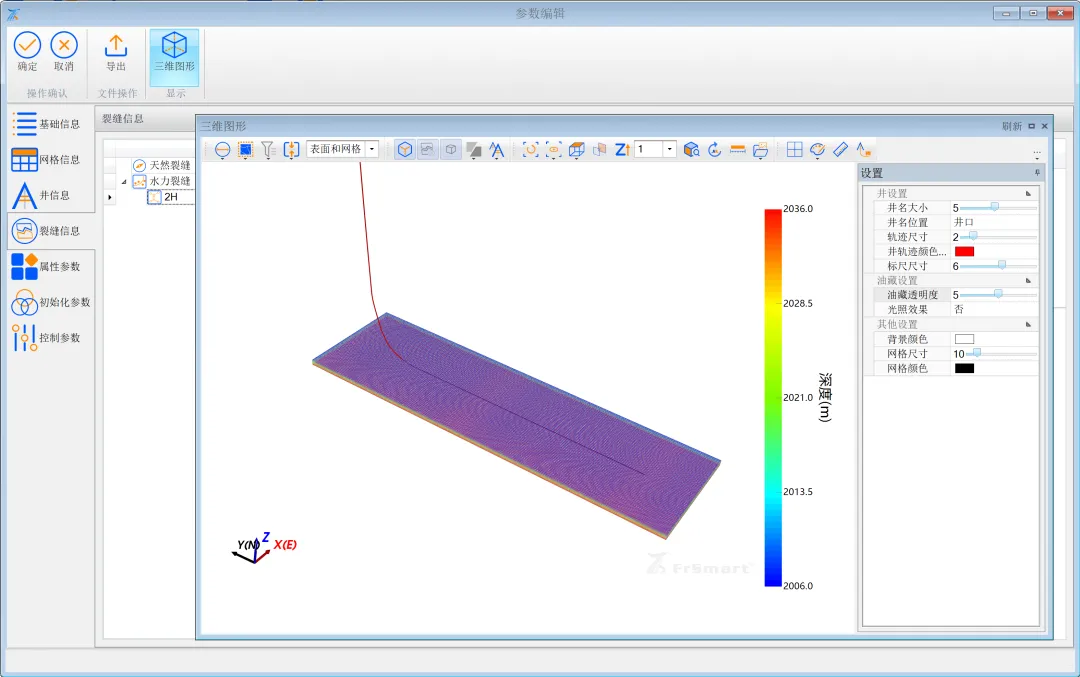

地质模型与井轨迹位置确认

批量新增

完成前期准备后，进入“裂缝信息”步骤，在“水力裂缝”节点下，右键选中需要批量生成裂缝的目标井，点击“批量新增”选项，即可开启裂缝批量生成功能。

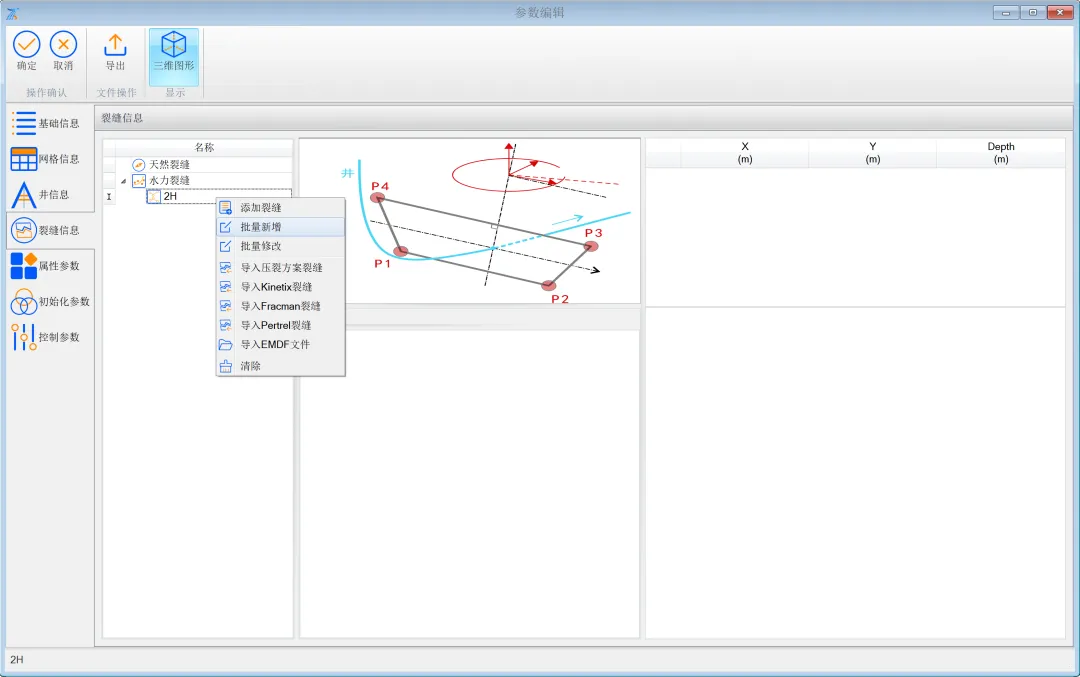

批量新增裂缝开启

点击“批量新增”后，将弹出参数设置窗体。需注意，为确保生成的裂缝可顺利用于后续产能模拟，需准确填写以下核心参数，各参数含义及说明如下表所示：

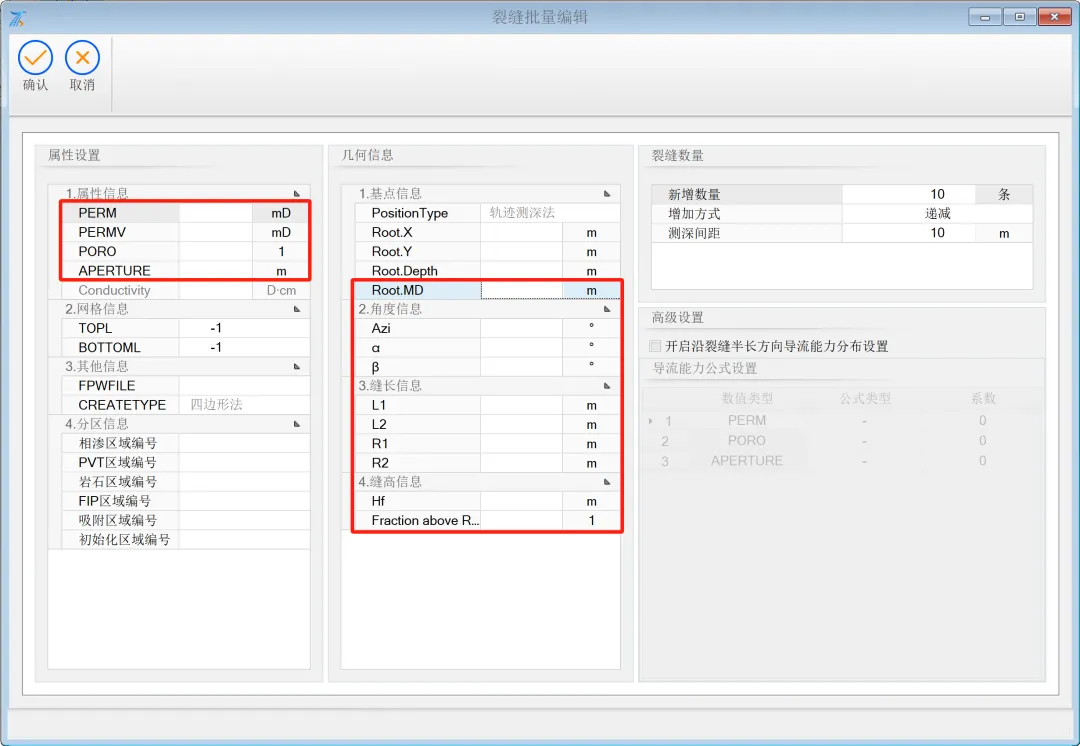

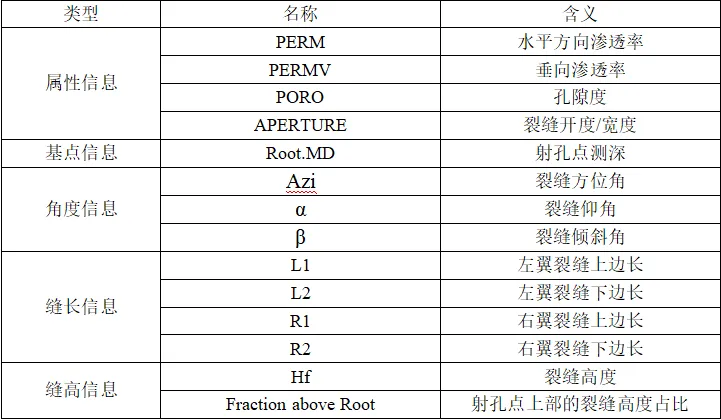

批量生成裂缝必填参数

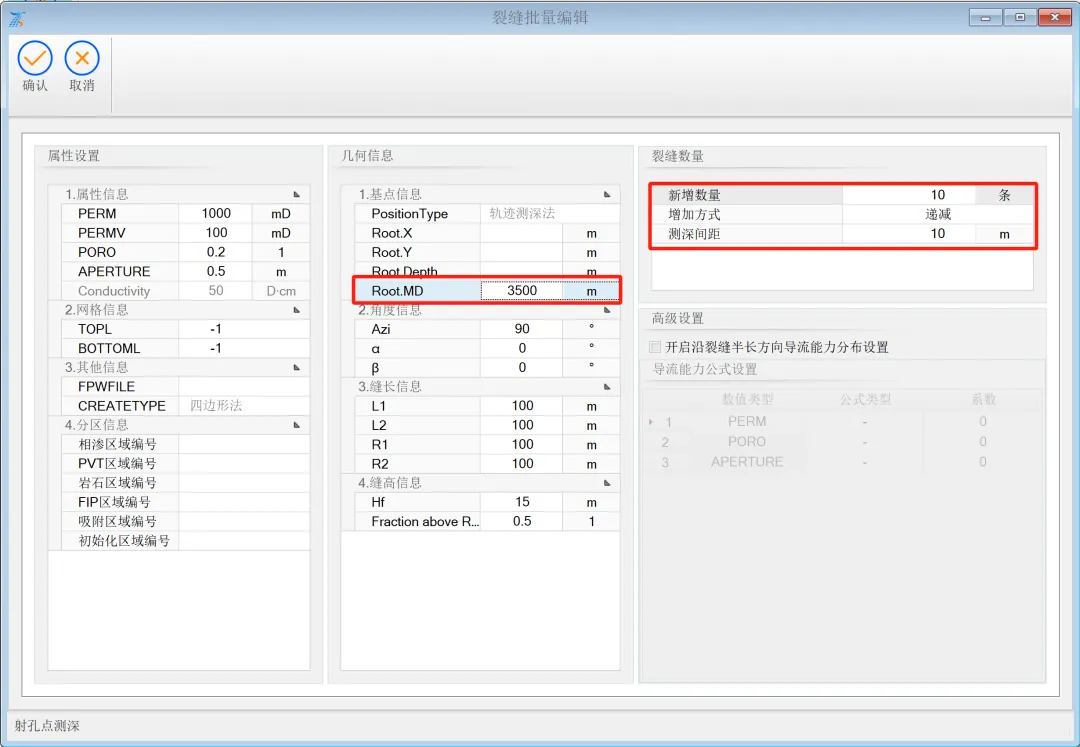

裂缝参数设置需结合实际模拟需求，确保数据的合理性与准确性。其中，第一簇裂缝将以Root.MD（射孔点测深）为基准进行定位，软件将根据用户输入的裂缝数量、测深间距（裂缝簇间距），以及预设的增加方式（递增：以Root.MD为起点，从跟端向趾端添加裂缝；递减：以Root.MD为起点，从趾端向跟端添加裂缝），自动批量生成符合要求的裂缝。
