博途软件安装和使用第三方GSD文件的方法实例

本教程博途版本为V17，GSD以西门子IM60为例，其他相似。

GSD文件安装

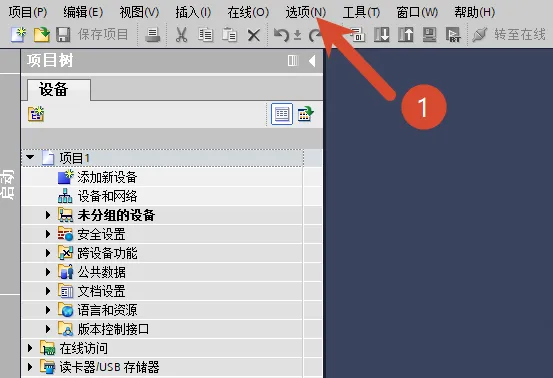

1，打开博途，“选项”菜单，如下图。

2，选择“管理通用站描述文件(GSD)”，如下图。

3，进入下图弹框。

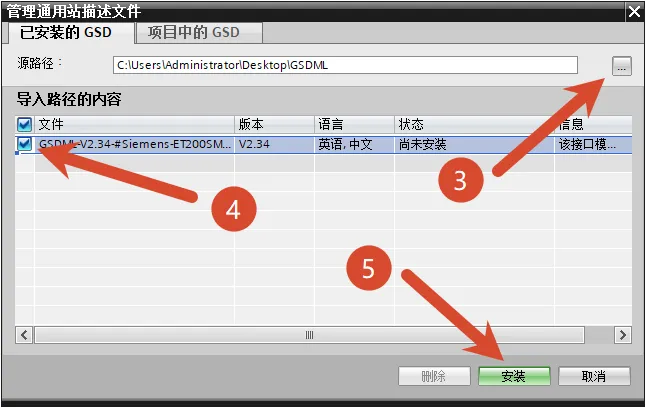

4，选择“源路径”，即GSD文件所在的文件夹，图中3。

选中后将会显示文件夹中所有GSD文件以及安装状态，图中4。

选中需要安装的GSD文件，点击“安装”，图中5，即可安装此GSD。

5，将显示安装进度，如下图。

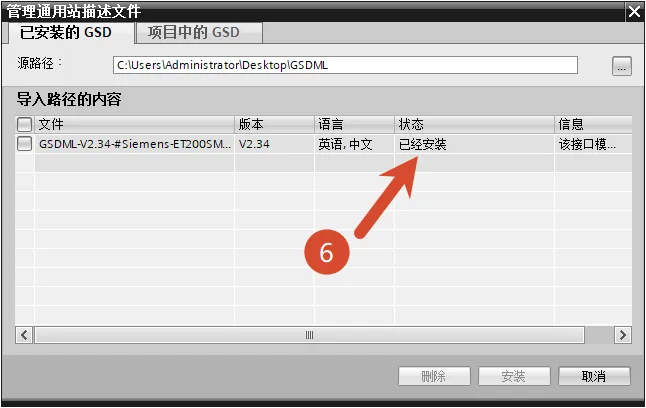

6，安装完后，该GSD状态即显示为“已经安装”。

7，选择“设备和网络”，下的“网络试图”，如下图。

8，在右侧目录里找到刚才安装的GSD，如下图。

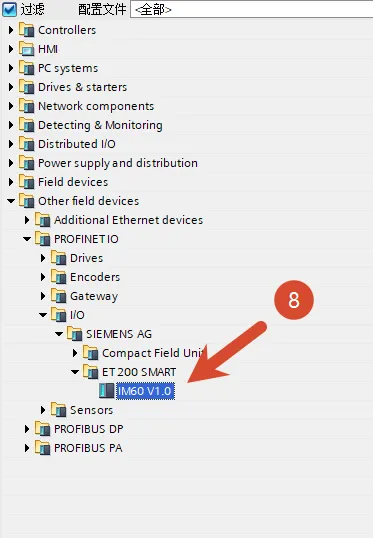

本例为西门子IM60,它的路径为“Other field devices”-- "PROFINET IO" -- "I/O" -- "SIEMENS AG"  --"ET200 SMART" -- "IM60 V1.0"。

其他第三方GSD可能有所不同。

GSD文件使用

9，将"IM60 V1.0" 拖放在“设备和网络”中，将显示如下图。

10，在"未分配"上右击，选择“分配给新IO控制器”，显示图下图。

11，选中网络中以后的CPU，点击"确定"，即可将设备连接至该CPU的profinet网络。

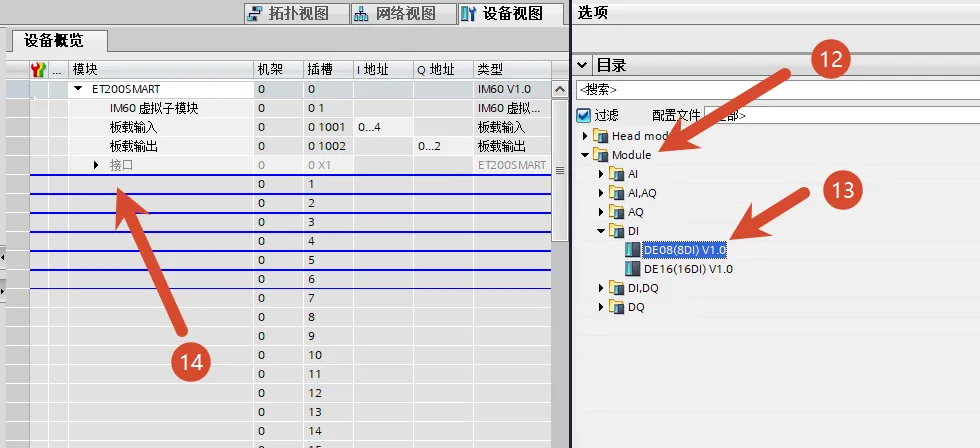

12，组态IM60下挂载的模块。从右侧目录中选择需要的模块，本例中添加的是8路DI模块。将模块放置与蓝色区域，即可添加。如下图。

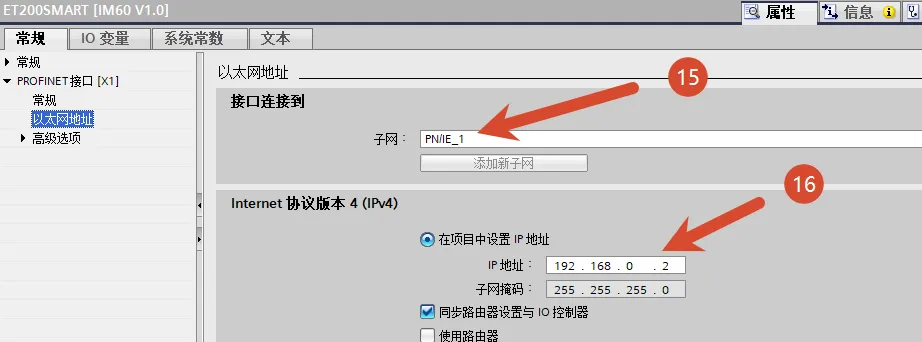

13，配置IM60的profinet网络，以太网地址等，如下图。

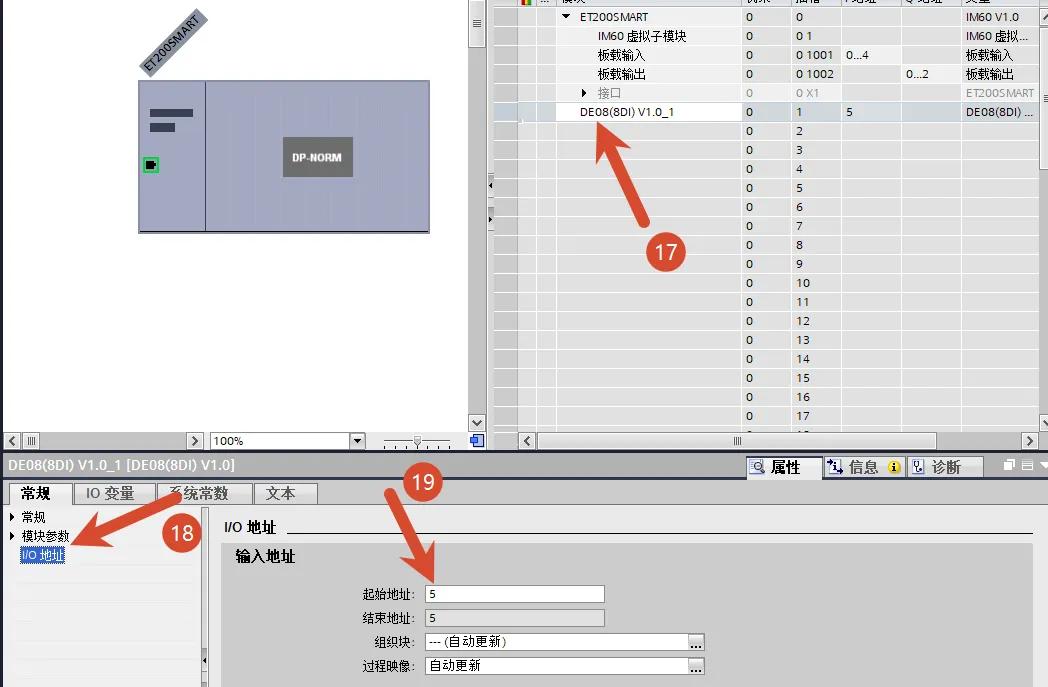

14，选中添加的模块，设置挂载模块的起始地址，如下图。

15，配置模块各通道变量名，其他使用和本地模块相同，如下图。

16，至此完成。
