钢混塔筒预应力体系结构分类说明

风电场钢混塔筒根据预应力钢绞线布设形式，主要分为体内预应力与体外预应力两种主流结构体系，两种形式在结构构造、施工工艺及运行特性上存在明显差异，是钢混塔筒结构设计与施工的重要分类形式。

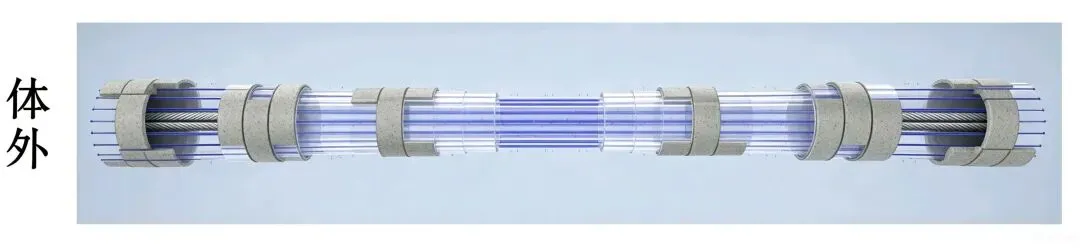

  体外预应力钢混塔筒的钢绞线全部布置于塔筒内壁外侧，沿筒身竖向规律布设，通过上下端部体外锚具实现张拉锚固，钢索外部配套防腐护套与减震限位装置，整体不埋入、不接触混凝土结构。该型式最大特点为预应力体系全部外露，构造直观清晰，施工工序简便，后期张拉调试、构件检修及钢绞线更换作业无需破除塔筒混凝土本体，运维改造灵活性高。但因钢绞线、锚具及限位装置长期直接暴露于户外环境，长期受风砂冲刷、雨雪侵蚀、高低温交变及机组振动影响，易出现防腐护套老化、锚具锈蚀、钢绞线松弛、限位构件偏移等现象，结构受外部环境干扰影响相对更大。

  总体而言，体内预应力塔筒依靠混凝土包裹实现高耐久性、高整体性，结构安全储备高、外观整洁，但内部构造隐蔽；体外预应力塔筒结构外露、检修便捷、施工容错性高，但受自然环境影响因素较多。两种预应力结构形式各有结构优势与工况适配特点，均广泛应用于现阶段风电钢混塔筒工程建设中。
