广联达bim计量软件(GTJ)学习记录二:主体框架结构

今天我简单回顾一下主体框架结构的学习要点：

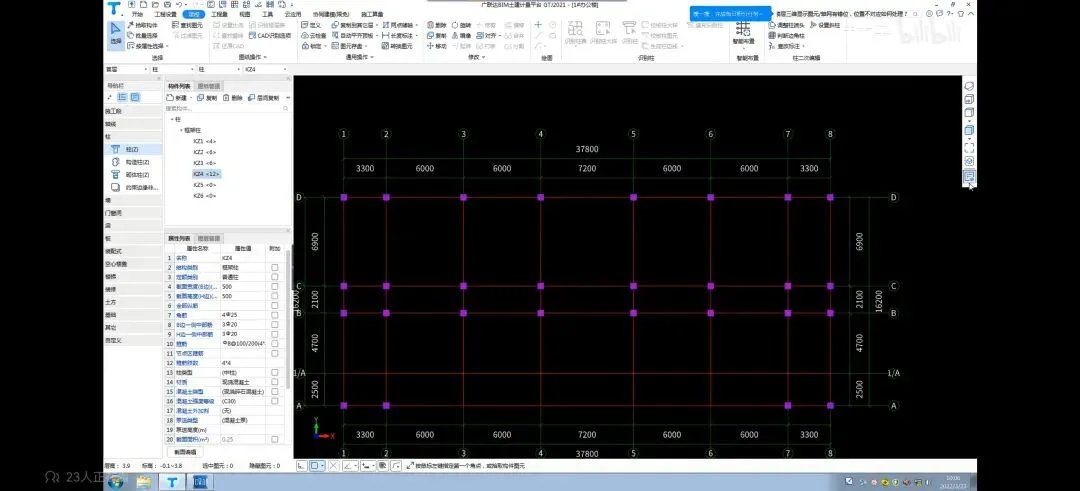

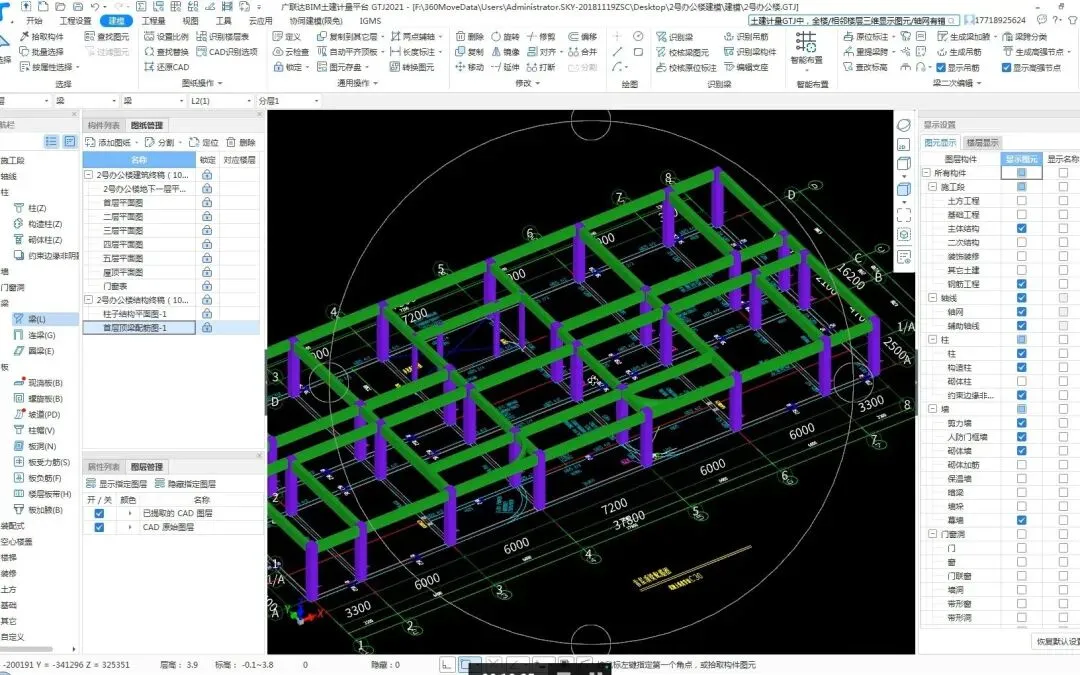

一、框架柱

1、常见的矩形柱根据柱平面图或者柱表进行属性填写，钢筋也是照抄配筋信息，角柱、边柱或中柱需要准确定义，否则钢筋计算工程量会出现偏差。

2、暗柱或者边缘柱，优先选择参数化建柱，根据大样图进行尺寸编辑和钢筋重建。

3、柱构件一般为点画图，因此插入点和轴线之间的位置关系要注意。

4、快捷键：z 为隐藏或显示已建框架柱构件，shift+z 为隐藏或显示已建框架柱构件详细属性（编号，配筋）。

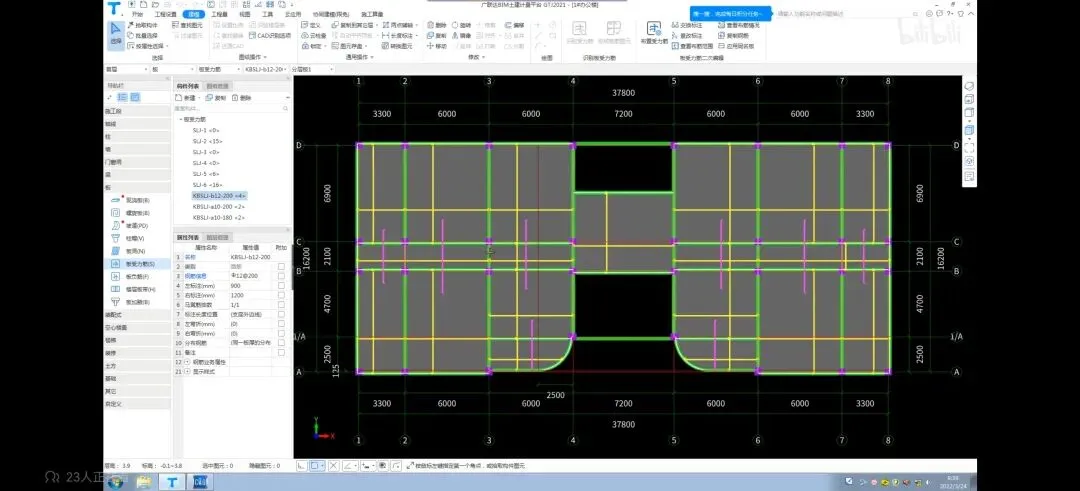

三、板

1、根据板平面图进行板厚填写，根据板的集中标注和原位标注认真布置受力筋和负筋等，否则钢筋计算工程量会出现偏差。

2、点画布置需注意必须为闭合面，直线布置或者矩形布置也非常方便。

3、快捷键：b为隐藏或显示已建板构件，点击配筋可以看到对应钢筋信息（直径，间距）。

好啦，今天就介绍这些，下次再见👋
