明唐智能软件版B563B 接线分享

1. 明唐保护板  支持14-20串铁锂和13-20串三元锂电池的保护板
2. 电流输入输出：
                   输入电流：25A持续，49A (10S)
                   放电持续： 55A持续 , 60A(60S),82A (5s)
3. 均衡电流：默认80MA ,可设置300MA 以内  为被动均衡 自动开启
4. 手机可以直接设置参数，需要下载二维码（链接后面）提供的永久免费的APP (不能使用官方的APP)
5. 强烈建议先看一下说明，然后按照接线图接线。

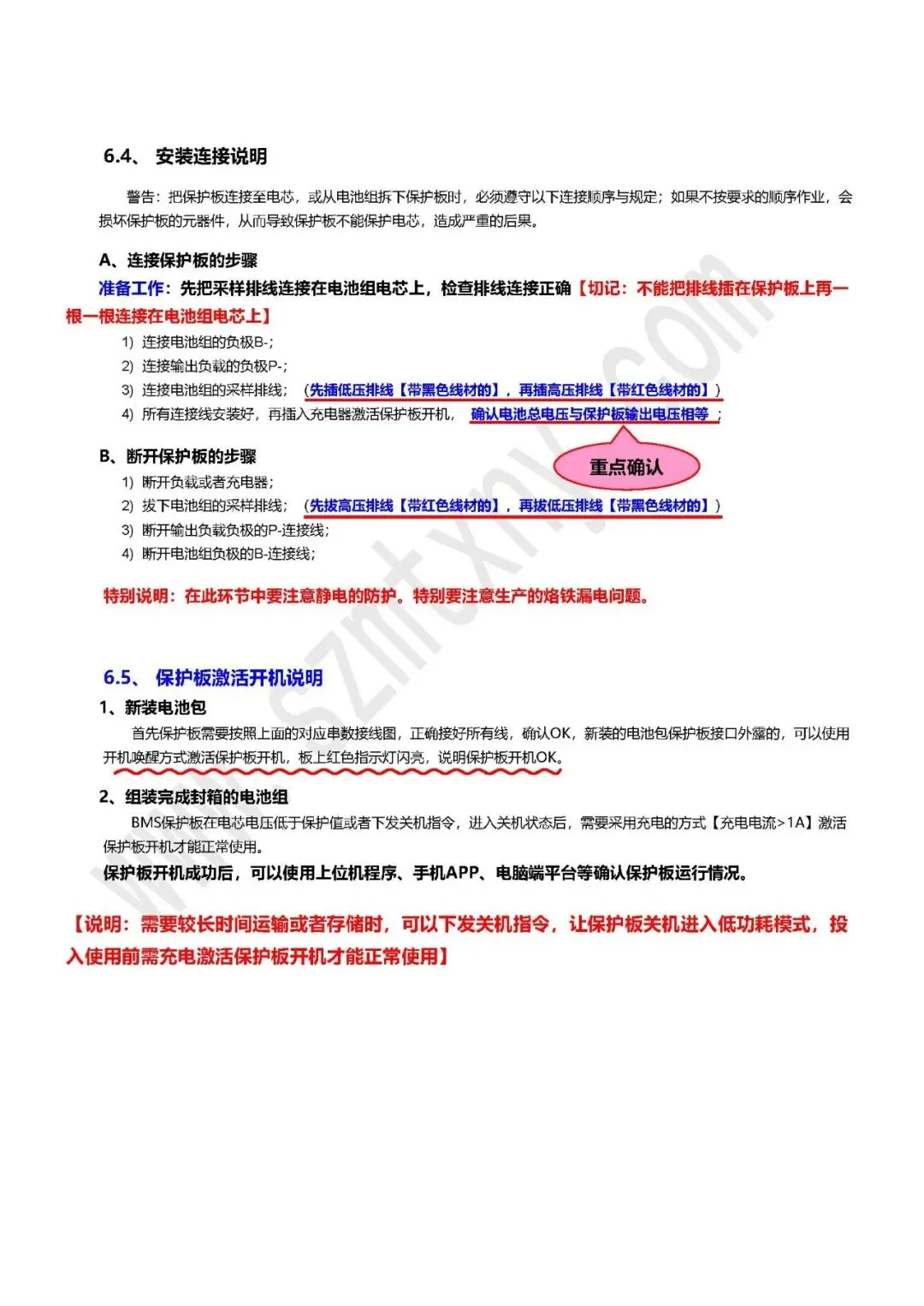

安装顺序建议 ：

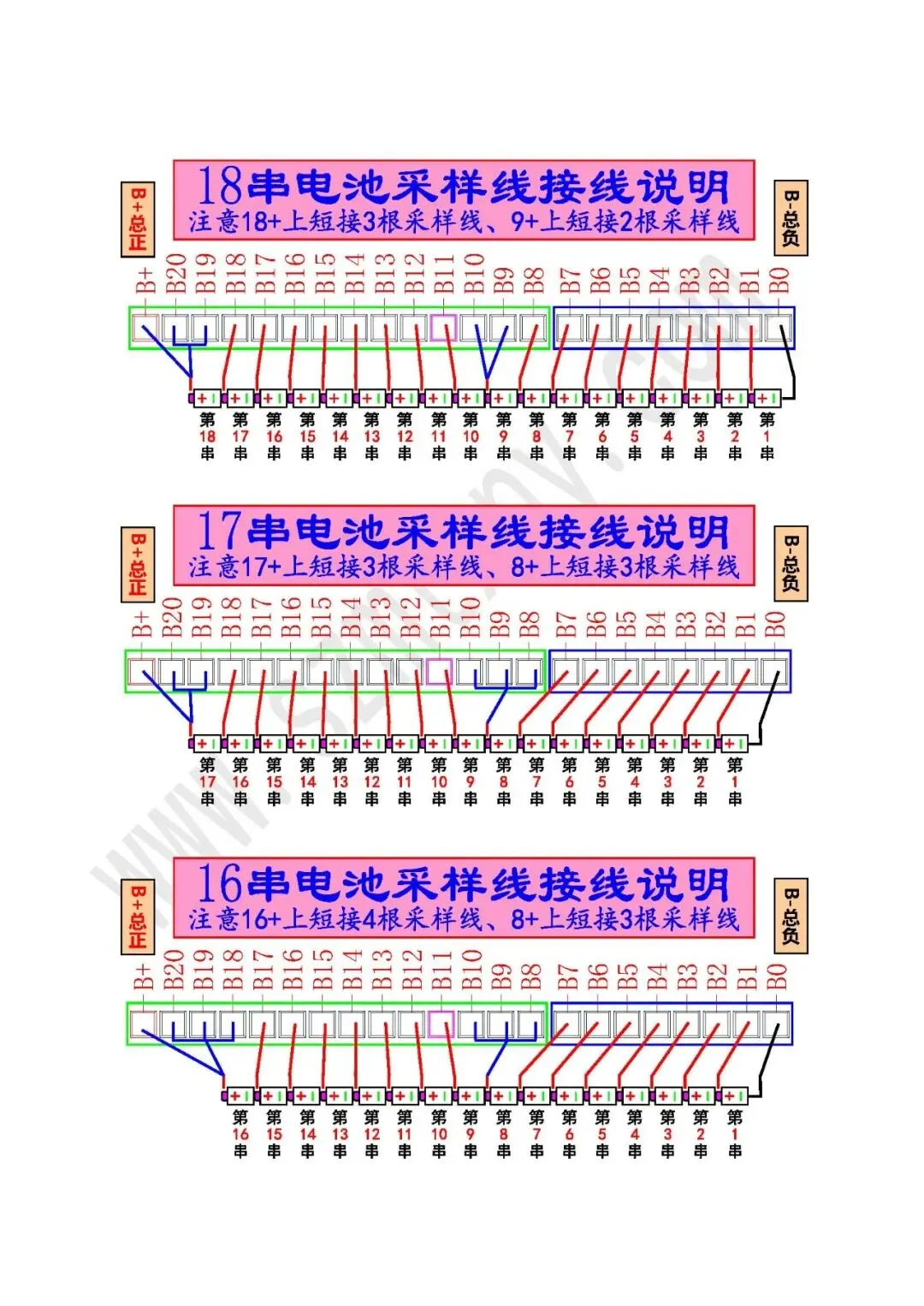

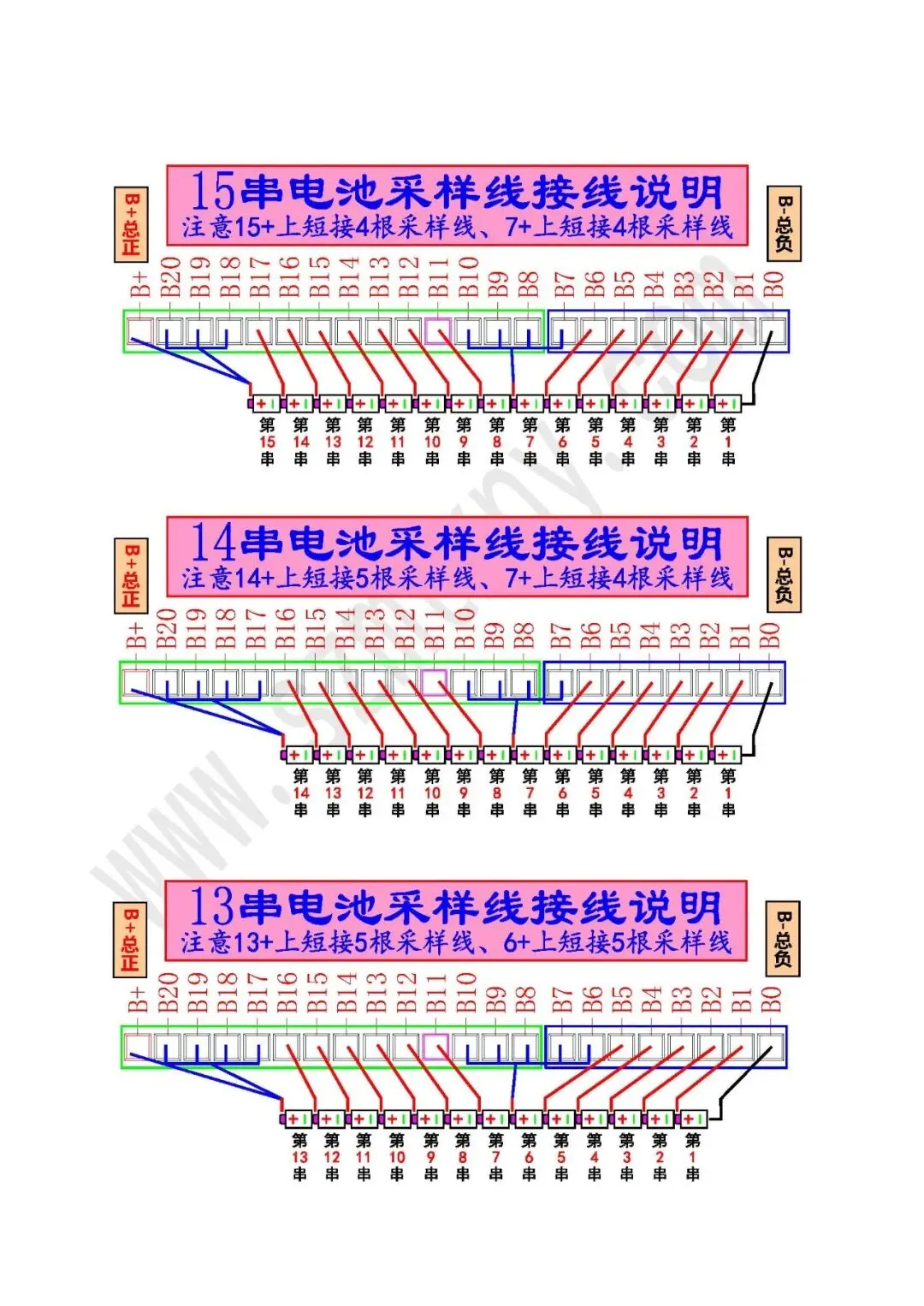

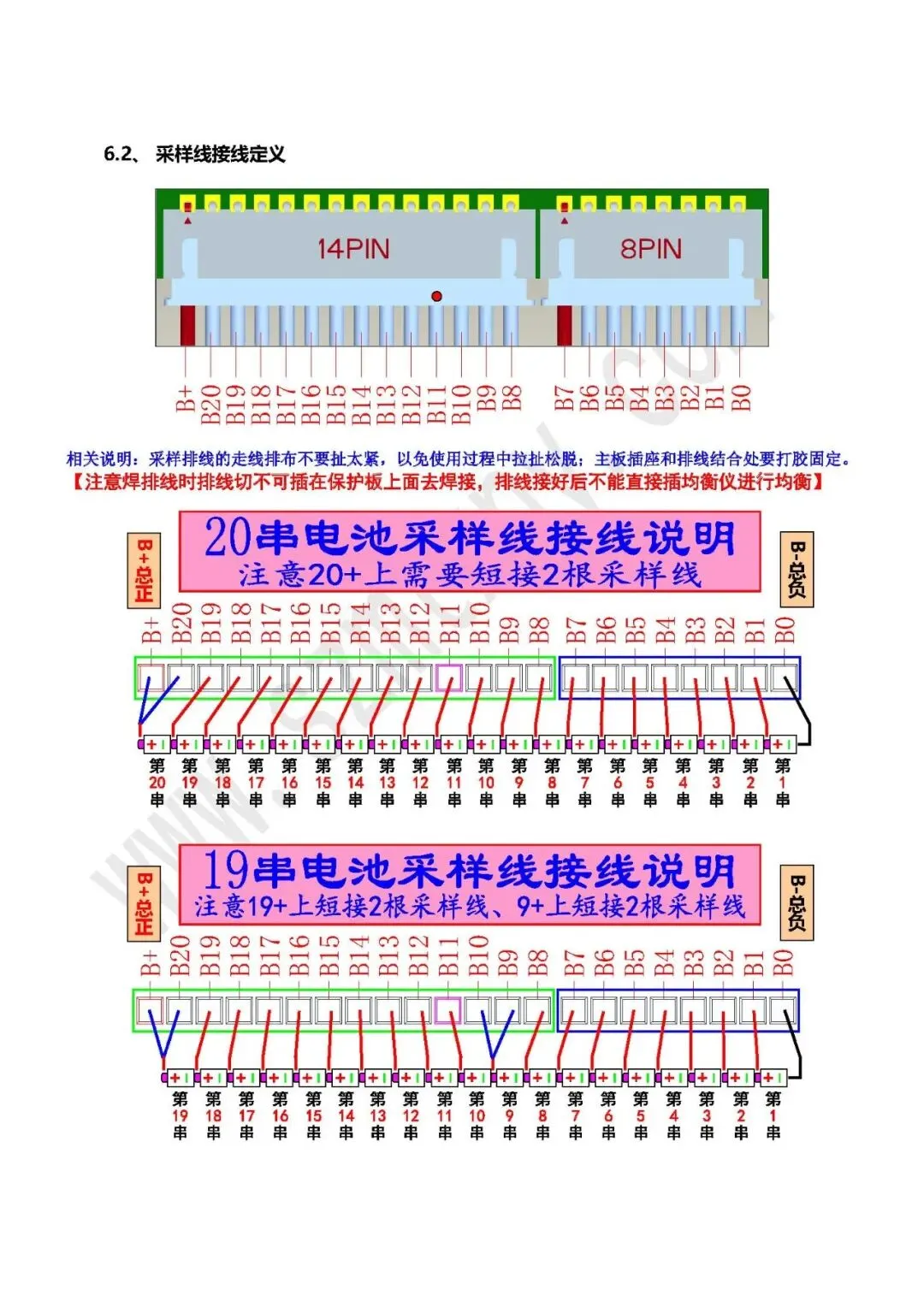

1. 按照电池的串数，按照接线图把排线合并，然后将排线焊接到电池上,不可把排线插到保护板上焊接电池，容易烧板。
2. 用万用表测量排线的电压，看是不是递增，是否正确。
3. 把电池的负极接到保护板的负极，安插排线（先查负极）千万不能插着排线焊接电池容易炸飞老铁。
4. 开机激活：
   方法一：用充电器充电激活，激活的标志有一个蓝色的灯间歇闪烁，就可以通过手机端链接保护板，查看并修改参数。

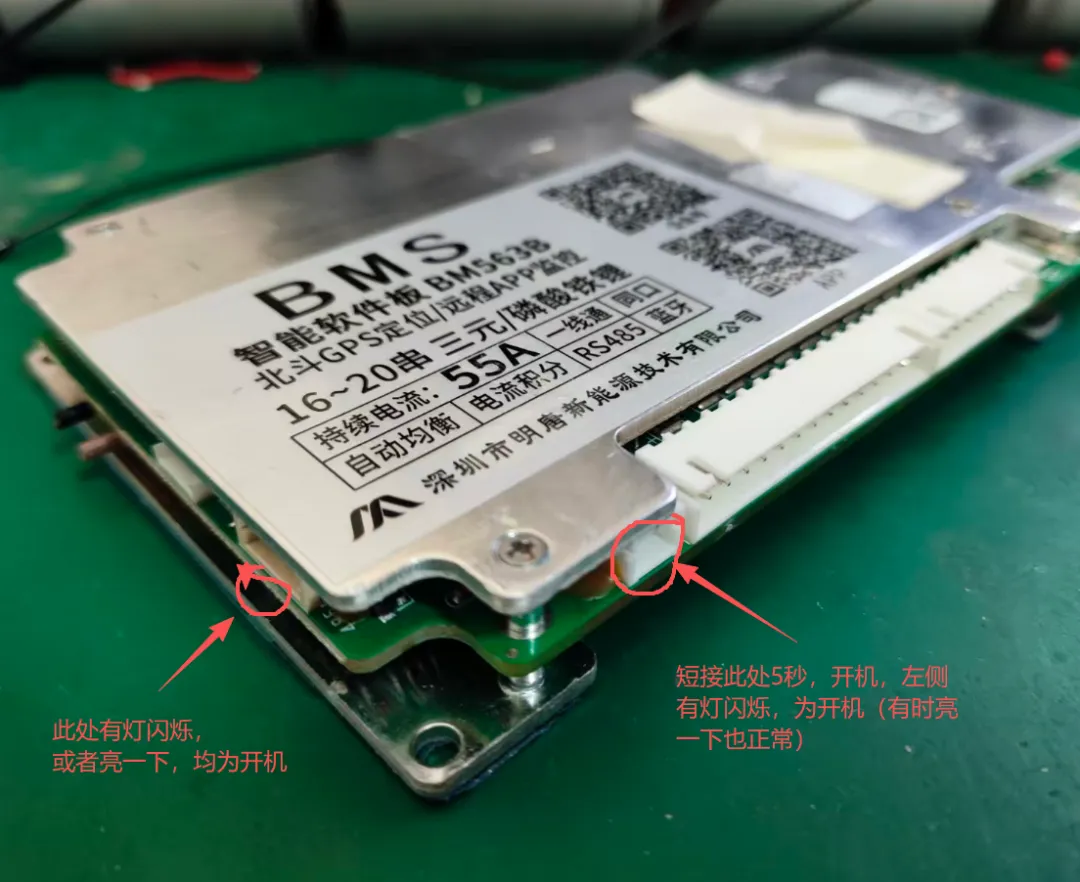

   方法二：短接保护板的开机键5秒，侧面红的闪，为开机

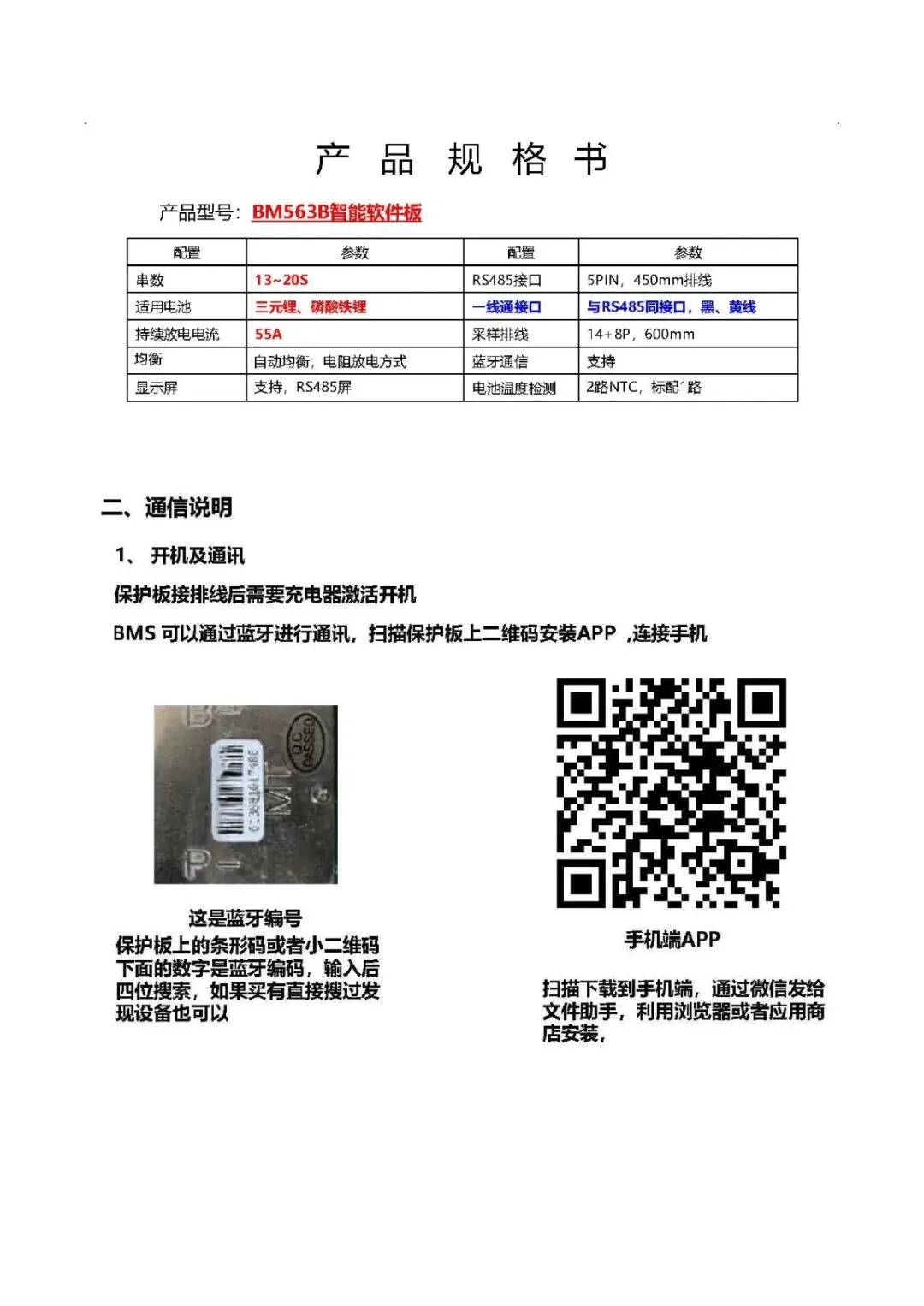

5. 蓝牙:保护板上有个条形码，他下面数字就是蓝牙编码，输入蓝牙搜索，搜索就可以。（详见下图）
6. 安装APP 扫描下面二维码：
