这个高颜值的进程图,是怎么用Excel做出来的?

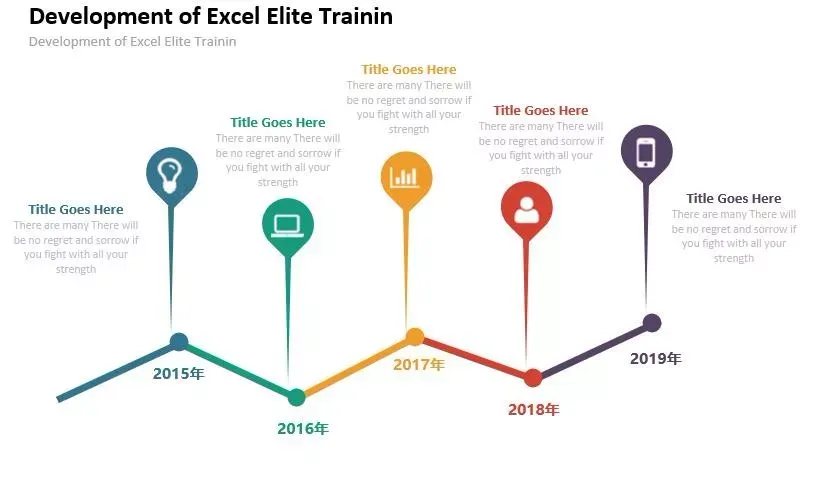

在一次公开课中，小编看到一个漂亮的进程图模板，看上去好漂亮：

是不是很想知道它是怎么做出来的？打开电脑，和小编一起做吧。

1、制作折线

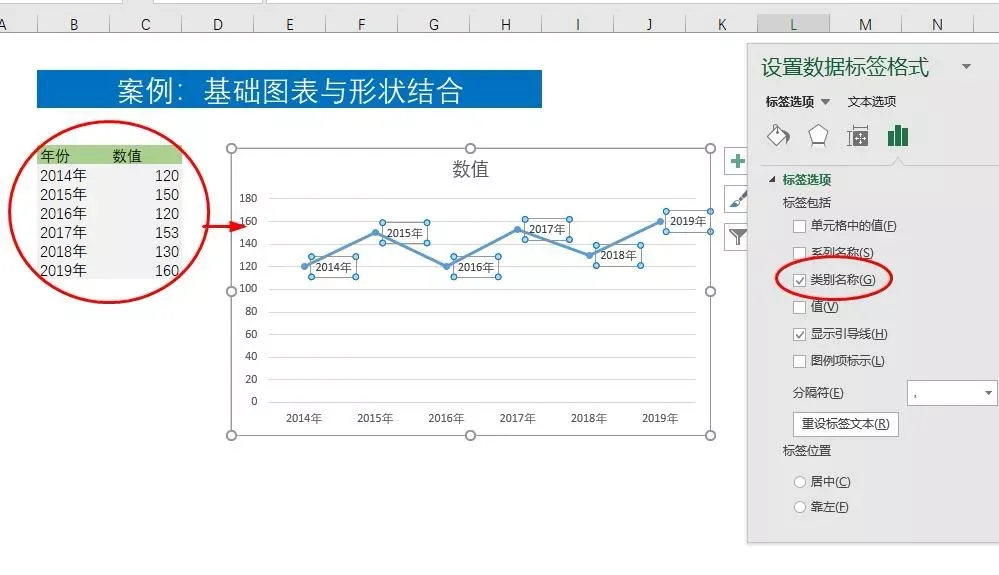

设置一辅助表，A列是年份，B列是数值。数据在大小相间。

选取数据表 - 插入折线图 - 添加数据标签 - 显示年份（类别名称）

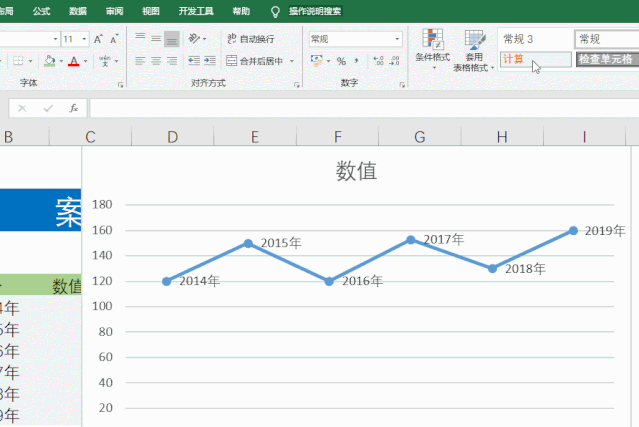

分别设置折线图每段线的颜色

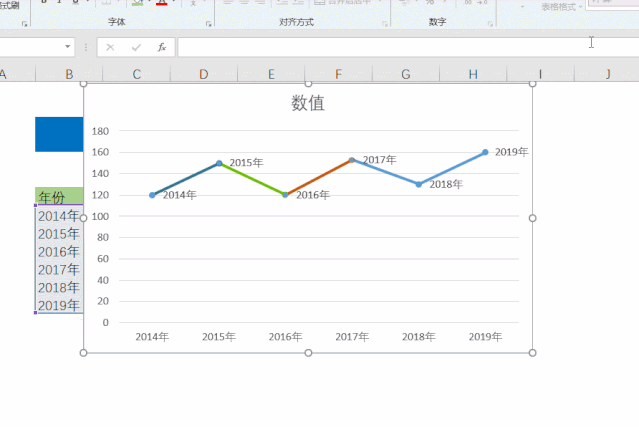

删除折线图上多余的部分

最后拆线图效果如下所示：

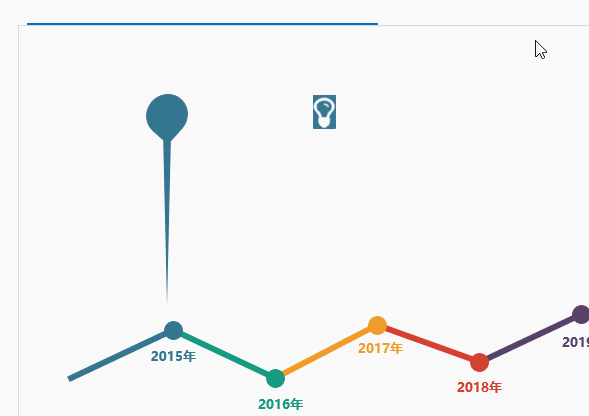

2、制作批注图

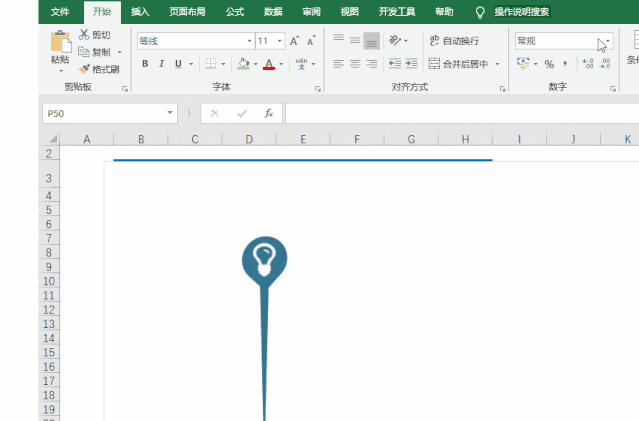

先插入一个水滴图，然后再插入等腰三角形，旋转、调整位置后组合在一起。

把下截的图标放在泪滴图上。

哪里能下载到好看的图标？

你可以在搜索引擎上搜 ico素材

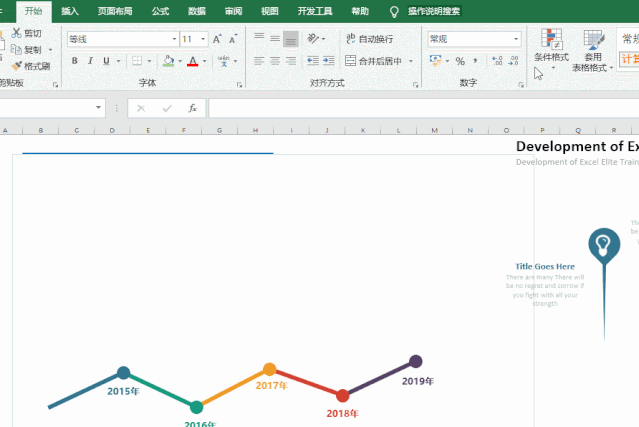

3、制作批注文字

插入文本框，输入文字并调整格式。

今天的制作其实很简单，但你可能想不到这样去做进程图。小编是想通过本例告诉同学们三个思路：

• 1、折线图是可以分段设置颜色的

• 2、画图工具可以组合成很多漂亮的图形

• 3、在Excel表格中大段的文字最适合用文本框输入，而不是在单元格中。
