Abaqus二次开发-GUI插件

二次开发，也包括交互式工作。Abaqus Python API中提供3个交互式窗口函数：getInput、getInputs和getWarningReply。

getInput函数显示一个对话框，提示用户在文本框中输入特定的值，若点击“OK”，则以字符串形式返回，若点击“Cancel”，getInput函数返回None。

在命令区KCLI中输入代码：

>>>a=getInput(‘Enter a number’)，

则显示如下对话框。

getInput函数只能返回单个字符串结果，而getInputs函数能返回多个字符串结果，同时它还能设定默认值，当点击“Cancel”后，getinputs函数将返回由None值构成的列表。

在命令区KCLI中输入代码：

>>>fields=((‘width:’,’10’),(‘Length:’,’20’),(‘Height:’,’30’))

>>>length,width,height=getInputs(fields=fields,label=’Dimensions:’,dialogTitle=’create block’)

显示如下对话框：

getInput和getInputs函数都不具备数值检校功能。可使用判断语句鉴别输入内容的质量。

在命令区KCLI中输入代码：

>>>reply=getWarningReply(message=’Okay to continue?’,buttons=(YES,NO))

则getWarningReply函数对话框如下所示:

除了这三个函数以外，Abaqus还有一种更为复杂的交互模式：GUI插件。在Plug-ins菜单里可以找到很多插件。除了Abaqu自带的插件，使用者也可以按照使用第三方插件。安装目录为：

abaqus_dir\abaqus_plugins（该插件可被所有用户使用）

home_dir\abaqus_plugins（该插件仅被特定用户使用）

current_dir\abaqus_plugins（该插件可以被有当前目录权限的用户使用）

abaqus_v6.env文件中定义的plugin_dir（该插件可以被有该目录访问权限的用户调用）

Abaqus中的插件可以通过两种方式得到，一是直接编写脚本；二是通过Really Simple GUI(RSG)Dialog Builder可视化设计得到。使用RSG比较直观，主要介绍RSG Dialog Builder编写插件。

RSG插件编写工作内容包括两个部分：一部分是编辑对话框，用于收集用户提供的参数；另一部分是编写Kernel函数，接收来自GUI对话框的输入信息并执行相应的功能。两者之间的连接由Abaqus自动实现。

从菜单栏Plug-ins|Abaqus|RSG Dialog Builder打开RSG编辑界面如下所示：

GUI标签页中，左边一列主要是建立对话框的部件：布局管理工具、文字和图标工具、输入框和文件选择对话框、按钮、多行列表、下拉选框等；中间部分为布局修改工具；右边区域是当前对象的属性编辑框。

Kernel编辑界面比较简单，包括打开文件按钮和函数选择下拉列表。

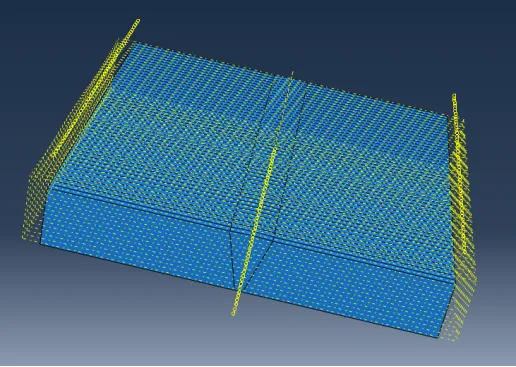

编写一个完成焊接分析流程的插件，插件使用自定义的GUI界面输入参数。

在该插件中，可根据需要修改模型的几何参数、热力参数和网格参数。上述只展示了部分参数，可继续添加。使用该界面即可自动建立模型和需要的DFLUX子程序。

Kernel部分的代码为：

def creat_part(banjing,kuandu,houdu,timeoutputRelease,s_Q,globalSize):

开发过程中，注意整个Python代码的缩进，改变插件参数代码后，需重启Abaqus软件方可生效。
