复杂SoC迈向软件先行开发:全球FPGA原型验证服务的增长逻辑与竞争新格局

    QYResearch近期推出行业报告《2026全球FPGA原型验证服务市场研究报告》，围绕FPGA原型验证服务的研究边界、技术流程、市场规模、竞争格局、服务类型、应用场景、区域结构和产业链变化展开研究。本文重点关注复杂ASIC、SoC、Chiplet及系统级芯片在流片前验证、嵌入式软件先行开发、硬件与软件协同调试和整机系统验证中的服务需求，并分析企业级原型平台、远程验证资源和专业工程交付模式带来的市场机会。

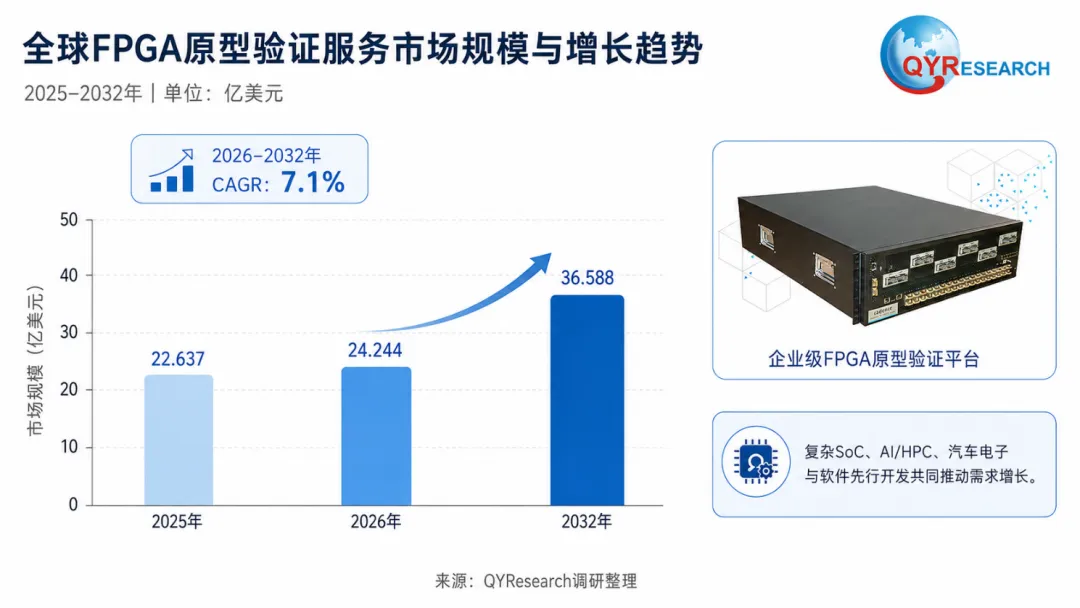

根据QYResearch初步调研，2025年全球FPGA原型验证服务市场规模约为22.637亿美元，2026年全球FPGA原型验证服务市场规模约为24.244亿美元，到2032年将达到约36.588亿美元，2026—2032年期间复合增长率约为7.1%。上述规模主要覆盖第三方工程服务商围绕ASIC、SoC、IP及数字系统设计提供的FPGA原型实现、平台部署、设计分割与映射、时序优化、接口集成、原型调通、功能与系统验证、软件先行开发、远程资源使用和持续技术支持等服务收入。

当前市场已由以单板验证和项目制工程实施为主的发展阶段，逐步进入企业级平台化、软硬件协同化和远程资源化阶段。一方面，AI SoC、数据中心处理器、网络芯片和汽车高性能计算芯片的逻辑规模、接口数量、存储带宽和软件复杂度持续提高，单纯依赖RTL仿真难以高效覆盖操作系统启动、长时间稳定性测试和真实外设交互；另一方面，先进芯片开发成本和流片风险上升，设计企业更重视在流片前发现架构、接口、固件和系统集成问题，从而扩大对专业原型验证团队的投入。MegaChips将FPGA原型验证用于ASIC完成前的功能评估和软件先行开发；HCLTech、Wipro、Tessolve及eInfochips等服务商也已将FPGA原型验证纳入其硅前验证和芯片工程服务体系。

根据美国半导体行业协会统计，2025年全球半导体销售额达到7,917亿美元，同比增长25.6%，其中逻辑和存储产品是主要增长板块。芯片市场扩张本身并不等同于FPGA原型验证服务收入增长，但AI基础设施、先进逻辑、存储控制及高性能计算芯片项目数量增加，为硅前验证和软件先行开发提供了持续的需求基础。

从需求结构看，行业增长主要受到复杂SoC设计增加、AI与高性能计算芯片开发、汽车电子架构集中化、软件定义产品发展、RISC-V生态扩张、芯片流片成本提高以及研发周期压缩等因素推动。从供给端看，头部厂商正在围绕大容量多FPGA平台、自动化设计分割、快速编译、深层调试、统一仿真与原型流程、远程资源管理、接口模块库和垂直行业验证能力进行投入。整体来看，该行业正处于由分散型工程项目向平台化专业服务升级的阶段，未来市场增量将主要来自AI SoC和多芯粒系统验证、流片前软件开发、企业共享原型实验室、云端原型资源以及面向汽车、服务器和通信芯片的长期托管验证项目。

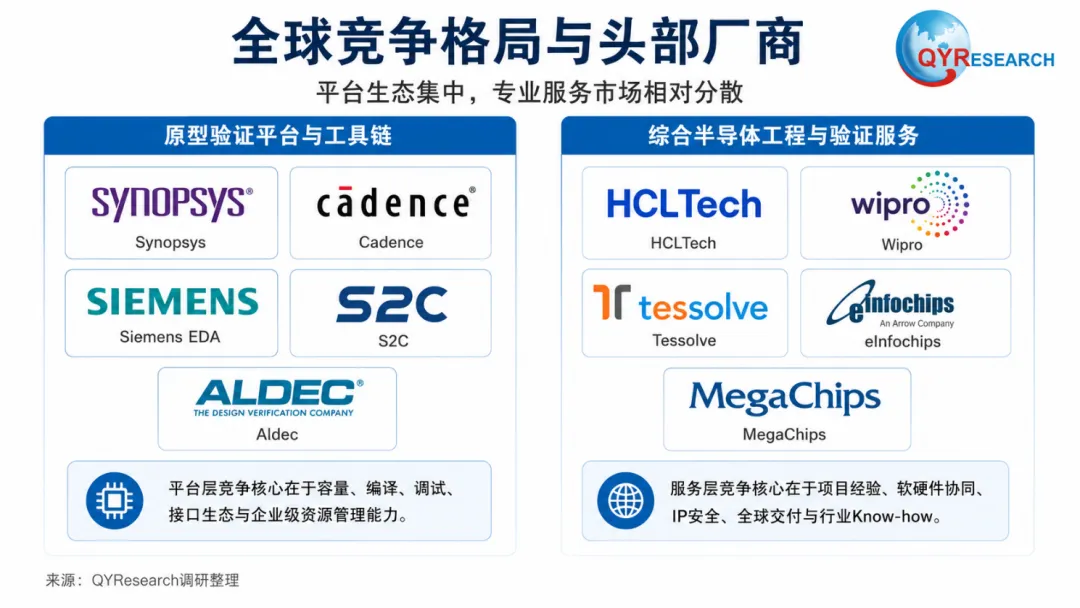

全球FPGA原型验证服务市场呈现“上游平台相对集中、专业服务较为分散”的竞争特征。上游原型验证硬件与软件平台主要由Synopsys HAPS、Cadence Protium、Siemens Veloce proFPGA、S2C Prodigy和Aldec HES等产品体系构成，这些平台在容量、运行频率、设计分割、接口扩展、调试深度、企业资源管理和仿真协同方面形成差异化。Synopsys、Cadence与Siemens EDA凭借完整的EDA工具链、硬件辅助验证产品和全球客户基础，在大型企业级验证环境中具有较强影响力；S2C和Aldec则在模块化多FPGA平台、原型配件、定制板卡及灵活部署方面形成特色。

在直接服务市场，第一梯队主要由具备全球交付网络、芯片设计能力和大型客户项目经验的综合半导体工程服务商构成，代表性企业包括HCLTech、Wipro、L&T Technology Services、Tessolve和eInfochips。这类企业能够将FPGA原型验证与RTL设计、功能验证、物理设计、嵌入式软件、驱动开发、板级设计和芯片量产支持进行整合，适合承接大型SoC、多平台和跨地域项目。HCLTech公开列示了基于ZeBu、Palladium、Veloce、HAPS及定制FPGA平台的原型与仿真能力；Wipro提供基于主要EDA平台的仿真和FPGA验证服务；Tessolve覆盖FPGA设计、原型验证、仿真流程和系统开发；eInfochips则提供将多百万门ASIC设计映射至多个FPGA的快速原型服务。

第二梯队包括MegaChips、MosChip以及具备区域交付能力的ASIC设计公司、FPGA专业设计公司和嵌入式工程服务商。此类企业通常在消费电子、工业、通信、汽车、医疗或日本定制ASIC市场形成专长，竞争优势来自客户响应速度、特定平台经验、现场协作能力和成本效率。部分平台提供商也在扩大云端资源、定制板卡、平台部署及技术支持服务，使硬件销售、软件许可和工程服务之间的边界进一步融合。

目前市场整体集中度处于中等偏低水平，大型客户通常优先选择具备IP安全体系、全球实验室、成熟流程和多平台能力的供应商，而中小型客户更重视项目周期、价格、行业经验和交付灵活性。未来竞争将从单纯比较工程师规模，转向比较自动化工具、可复用原型模块、平台资源利用率、调试效率、软件生态支持和首轮平台调通成功率。并购整合、平台厂商与工程服务商合作以及区域安全验证中心建设，有望推动市场集中度缓慢提升。代表性企业名单仍将根据完整报告中的项目案例、服务收入、人员规模、区域覆盖和客户结构进一步核实。

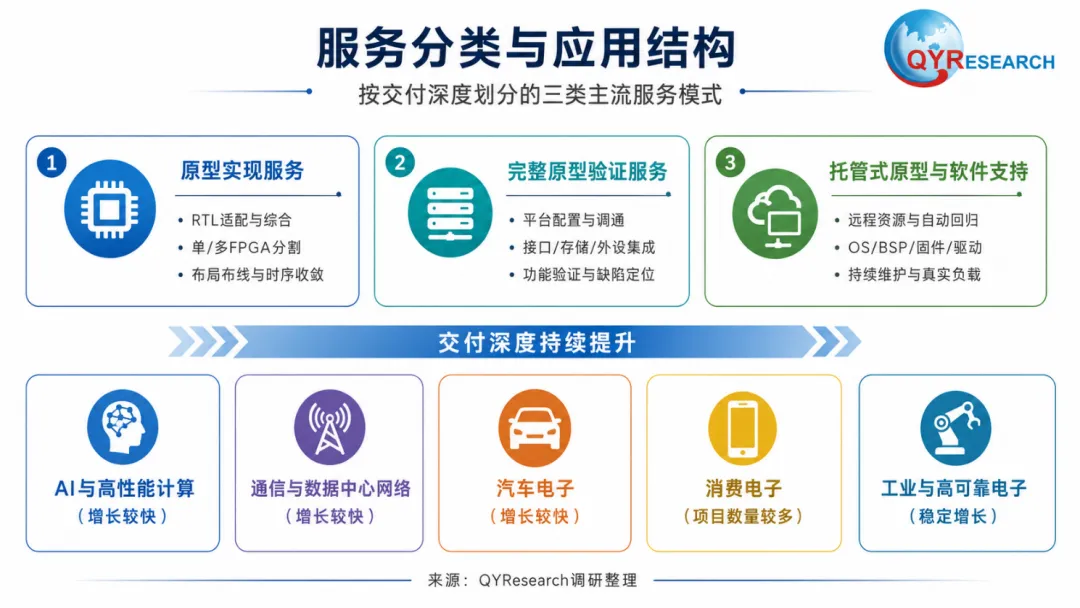

按照服务交付深度，FPGA原型验证服务可划分为原型实现服务、完整原型验证服务和托管式原型及软件开发支持服务。原型实现服务主要承接设计准备、RTL调整、逻辑综合、约束建立、资源评估、单FPGA或多FPGA分割、布局布线和时序收敛，适合已经具备内部验证团队、但缺少特定平台实施能力的客户。完整原型验证服务进一步覆盖原型板卡配置、时钟与复位架构、高速接口连接、存储及外设集成、平台调通、测试环境建设、功能验证、缺陷定位和结果交付，广泛用于消费电子、通信、工业和汽车SoC项目。托管式原型及软件开发支持服务则将平台资源、远程访问、自动化回归、操作系统启动、BSP、固件、驱动、应用负载和持续维护纳入统一交付，适合服务器、AI加速器、网络处理器及软件规模较大的复杂芯片项目。

按照原型平台规模，可分为单FPGA原型服务和多FPGA或企业级原型服务。单FPGA原型服务部署速度较快、成本相对可控，主要用于IP模块、中小规模SoC、算法单元、接口控制器和概念验证。多FPGA及企业级原型服务需要处理设计分割、跨FPGA信号复用、互连带宽、时钟域、存储映射和全系统调试，主要面向大型SoC、AI计算芯片、服务器处理器、网络交换芯片、汽车中央计算芯片和多芯粒系统。Synopsys HAPS-200、Cadence Protium X3、Siemens Veloce proFPGA及S2C Prodigy均强调可扩展原型容量、软件开发和系统级验证能力，反映出大型设计和企业共享资源正在成为平台升级重点。

从应用结构看，人工智能与高性能计算、通信与数据中心网络、汽车电子是未来增长较快的方向。AI和高性能计算芯片具有大规模并行计算单元、高带宽存储接口和复杂软件栈，对多FPGA分割、存储建模和真实负载验证要求较高；通信与网络芯片需要验证高速SerDes、以太网、PCIe、CXL及协议处理能力；汽车芯片则更加关注启动流程、实时性、安全机制、摄像头和雷达接口以及软硬件版本协同。消费电子仍保持较大的项目数量，但部分成熟产品的服务单价和项目周期面临压力。

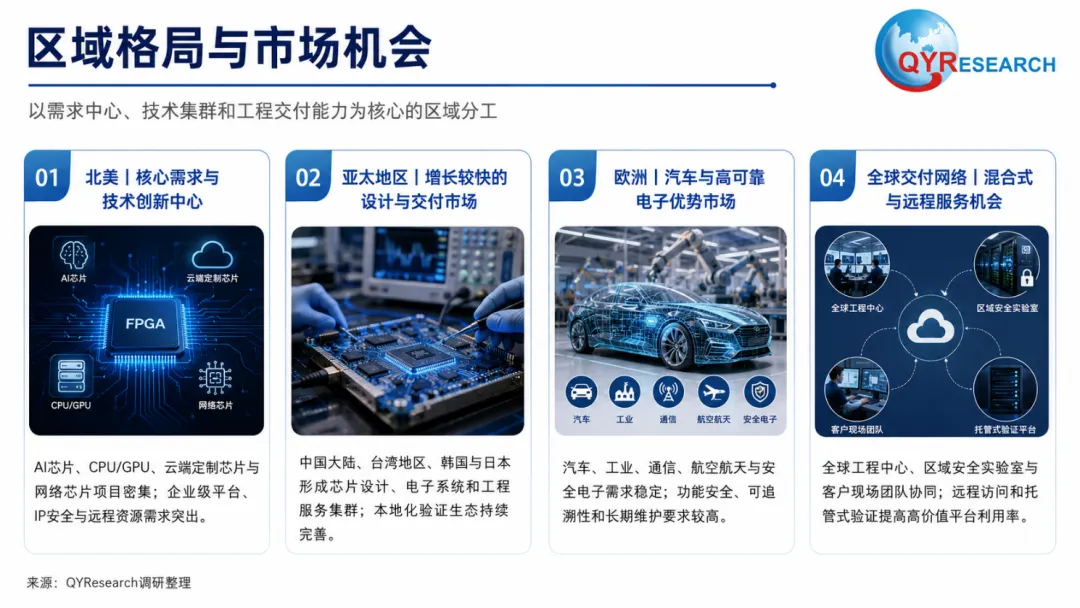

北美是全球FPGA原型验证服务的重要需求和技术创新市场，聚集了大量AI芯片、CPU、GPU、网络芯片、云计算芯片、EDA软件和半导体IP企业。当地项目通常规模较大、技术复杂度较高，对企业级多FPGA平台、软件先行开发、IP保密、自动化回归和全球协同交付要求严格。北美客户更倾向于将原型验证嵌入完整的硅前验证流程，并通过共享实验室、远程平台和持续工程团队提高昂贵硬件资源的利用率。

亚太地区同时具备较强的芯片设计需求、电子系统制造基础和工程服务交付能力，是增长较快的区域。中国大陆、台湾地区、韩国和日本拥有较为完整的半导体及电子系统产业集群，需求覆盖AI处理器、通信芯片、消费电子、显示、存储控制、汽车电子和工业控制。中国市场的机会主要来自本土芯片设计活动增加、国产EDA与原型平台生态完善、设计服务专业化以及供应链安全需求提升；台湾地区和韩国的机会主要集中在先进芯片、系统平台与制造协同；日本则在定制ASIC、汽车、工业、影像处理和消费电子领域具备稳定需求。MegaChips已将FPGA原型验证纳入定制ASIC开发流程，体现了日本市场中设计、验证和软件先行开发的一体化特点。

印度是全球半导体工程服务的重要交付基地，国际服务商在当地部署了较大规模的RTL、验证、FPGA、嵌入式软件和板级开发团队。其市场地位更多体现在面向北美、欧洲和亚太客户的离岸及全球协同交付。随着客户对现场实验室、安全隔离环境和区域化项目管理的要求上升，服务商正在形成“全球工程中心＋区域实验室＋客户现场团队”的混合交付模式。

欧洲市场以汽车、工业自动化、通信、航空航天、安全和高可靠电子为主要需求方向。德国、英国、法国、荷兰和北欧国家拥有较强的汽车电子、工业系统、半导体IP及研究机构基础，项目更加重视功能安全、信息安全、长期维护、可追溯性和认证支持。欧洲芯片设计基础设施和设计平台建设将为中小型芯片企业、研究机构及汽车半导体项目提供更多原型验证机会。

未来区域市场机会将主要来自三个方面：一是AI、汽车和通信芯片设计企业在主要产业集群附近建设安全原型实验室；二是通过远程访问和云端资源管理扩大高价值原型平台的共享范围；三是本地工程团队与全球平台能力结合，满足数据安全、出口管制、现场调试和快速响应要求。区域化供应链不会完全替代全球协作，但将推动更多验证数据、硬件资源和关键IP在受控环境内运行。

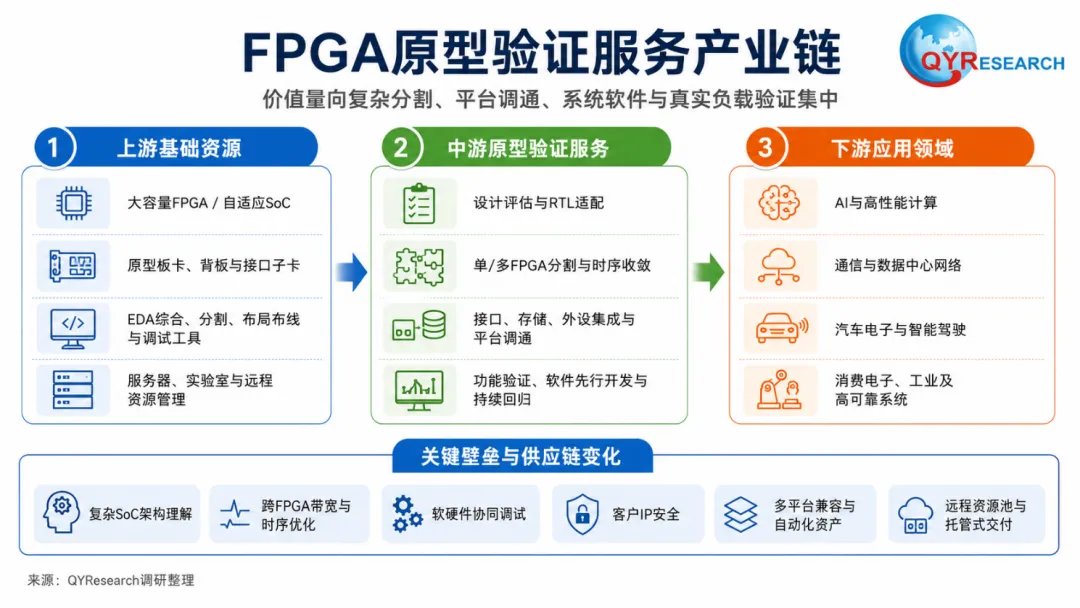

FPGA原型验证服务产业链上游包括大容量FPGA和自适应SoC、原型验证板卡、背板、存储模块、接口子卡、高速连接器、服务器及实验室基础设施，以及逻辑综合、设计分割、布局布线、时序分析、调试、仿真协同和资源管理软件。接口IP、处理器模型、存储控制器、协议转换模块、PCIe、以太网、DDR、CXL及视频接口模块同样构成原型快速搭建的重要基础。上游平台的容量、互连带宽、编译时间、调试可见性、接口生态和自动化程度，直接影响服务商的项目周期与交付效率。

产业链中游为FPGA原型验证服务商、综合半导体工程服务商、ASIC设计公司、FPGA专业设计公司及平台厂商的专业服务部门。其核心工作包括客户设计评估、RTL可综合性处理、原型架构设计、资源规划、多FPGA分割、时钟与复位改造、接口映射、时序收敛、板级连接、平台调通、验证环境建设、缺陷定位和软件支持。高价值环节主要集中在复杂设计分割、跨FPGA时序与带宽优化、高速接口和存储系统集成、自动化编译调试、系统软件启动以及真实业务负载验证，而不是单纯的板卡采购或基础逻辑综合。

下游客户包括Fabless芯片公司、IDM、半导体IP公司、云计算与互联网企业、系统设备商、汽车电子企业、通信设备商、工业控制企业和科研机构，应用延伸至AI与高性能计算、服务器、数据中心网络、汽车、消费电子、工业、医疗、航空航天和国防电子。产业链关键壁垒包括复杂RTL和SoC架构理解能力、多FPGA分割与时序收敛经验、真实接口环境建设能力、软硬件协同调试、平台工具熟练度、行业协议知识、客户IP保护以及可复用工程资产积累。

未来供应链将由单一平台和一次性交付向多平台兼容、统一验证流程、远程资源池和长期托管服务演进。仿真、硬件仿真和FPGA原型验证之间的设计数据库、编译流程和调试环境将逐步打通；云端平台将更多承担资源预约、访问控制、工程编译和自动化测试；服务商将通过预验证接口模块、参考设计、自动化脚本和行业工作负载缩短项目准备周期。随着高端平台投资增加，能够提高硬件利用率并保障设计数据安全的企业级管理能力，将成为价值量进一步集中的环节。

全球主要经济体持续加大对半导体研发、设计基础设施、先进制造和供应链韧性的支持。美国CHIPS for America计划中的研发办公室计划投入110亿美元建设国内半导体研发体系；欧盟“欧洲芯片计划”则将设计平台、试验线、技术能力建设和创新支持纳入政策框架。这类政策虽然主要面向更广泛的半导体生态，但将扩大芯片设计项目、研发平台及中小企业对EDA工具、验证资源和原型环境的使用需求。

行业进入壁垒主要体现在高级FPGA工程师和SoC验证人才积累、复杂设计分割算法与工程经验、主流平台适配能力、接口模块和验证资产库、客户IP安全管理以及大型项目交付体系。多FPGA平台、EDA许可、服务器、实验室和高速测试设备需要持续资本投入，高端硬件资源利用率不足可能影响服务商盈利能力。同时，先进FPGA与EDA工具的区域供应限制、客户设计数据跨境流动要求、项目周期波动和专业人才短缺，将增加全球交付难度。替代技术方面，硬件仿真平台、虚拟原型、软件仿真加速和早期硅片也会分流部分工作负载，但大型芯片开发往往采用多种验证手段协同，FPGA原型在高运行速度、真实接口连接和软件先行开发方面仍具有明确价值。

未来几年，FPGA原型验证服务将沿着更大容量、更高自动化、更强软件支持和更灵活交付方向发展。AI将逐步应用于设计分割建议、约束生成、编译结果分析、时序问题定位和回归测试优化；企业级平台将强化多用户资源调度、远程控制、权限管理和利用率分析；仿真、硬件仿真、虚拟原型和FPGA原型之间将形成更加连续的验证流程。平台厂商已在推动统一编译、仿真与原型硬件共享以及可扩展多FPGA系统，说明软硬件协同和企业资源化已成为产品演进重点。

从应用前景看，AI加速器、服务器CPU、数据中心互连、汽车中央计算、智能驾驶、RISC-V处理器、存储控制器和高速通信芯片将是主要增量来源。服务供应商将进一步从“完成FPGA映射”升级为“提供可运行的硅前产品环境”，交付内容将覆盖系统软件、真实负载、性能分析、协议合规和持续回归。具备完整芯片工程能力、主流平台经验、垂直行业知识、全球安全实验室和自动化资产的供应商，有望在未来竞争中获得更高的客户黏性和项目价值。
