夜雨聆风清水混凝土从日本引进国内，经过十几年的发展，工艺历经很成熟了。但是很多人以为清水混凝土就是拆了模后就直接裸露在外面，这是个很大的误区。如果真正想做出好的清水砼效果，模板的工作量得占七分功夫。模板没支好，混凝土浇出来就会达不到预期的效果，后面修复师傅再厉害，也只能是缝缝补补，改不了大形。
今天就站在我们混凝土修复的角度，反过来聊聊清水混凝土施工时模板这道工序到底该怎么整，少给后面找麻烦。这样做出的清水砼效果就会很棒的。
模板问题在哪儿最要
模板硬度不够。 现在很多工地为了省钱，模板厚度不够或者背楞间距太大，混凝土一浇筑，侧压力上来，模板就变形了。拆了模墙面不是鼓包就是凹陷，看着就不平整。这种结构性变形，后面靠打磨修复根本找不回来，只能剔凿重新补砂浆，费时费工。想要浇筑好的清水混凝土模板的厚度不能小于2公分。
最容易忽略的问题就是模板拼缝不严。 拼缝处漏浆是最常见的毛病。漏浆的地方拆模后就是一道砂线或者挂帘，严重的整条缝都是凸起的砂浆疙瘩。处理这种问题，工人得拿角磨机一条一条磨，磨完了还得补色，人工成本高得吓人。这样修复出的效果也不是很好。清水砼要求的就是不能大面积去修复，过度修复。
拆模时间没控制好。 拆模太早，混凝土强度没上来，表面一蹭就掉粉粘模，气泡也多；拆模太晚，模板不好拆，强行撬下来容易把边角磕坏。
模板支好了，后面省大事
模板选型不能凑合。 做清水混凝土，模板得用刚度好的覆膜板，进口板或者国内一线品牌的高光板，表面覆一层酚醛树脂膜，硬度高、吸水率低、表面光滑。这种板子价格是高，但周转次数多，打出来的墙面光滑细腻，气泡也少。清水混凝土的模板是不能周转的，说白了就是一次性的，不能二次利用。

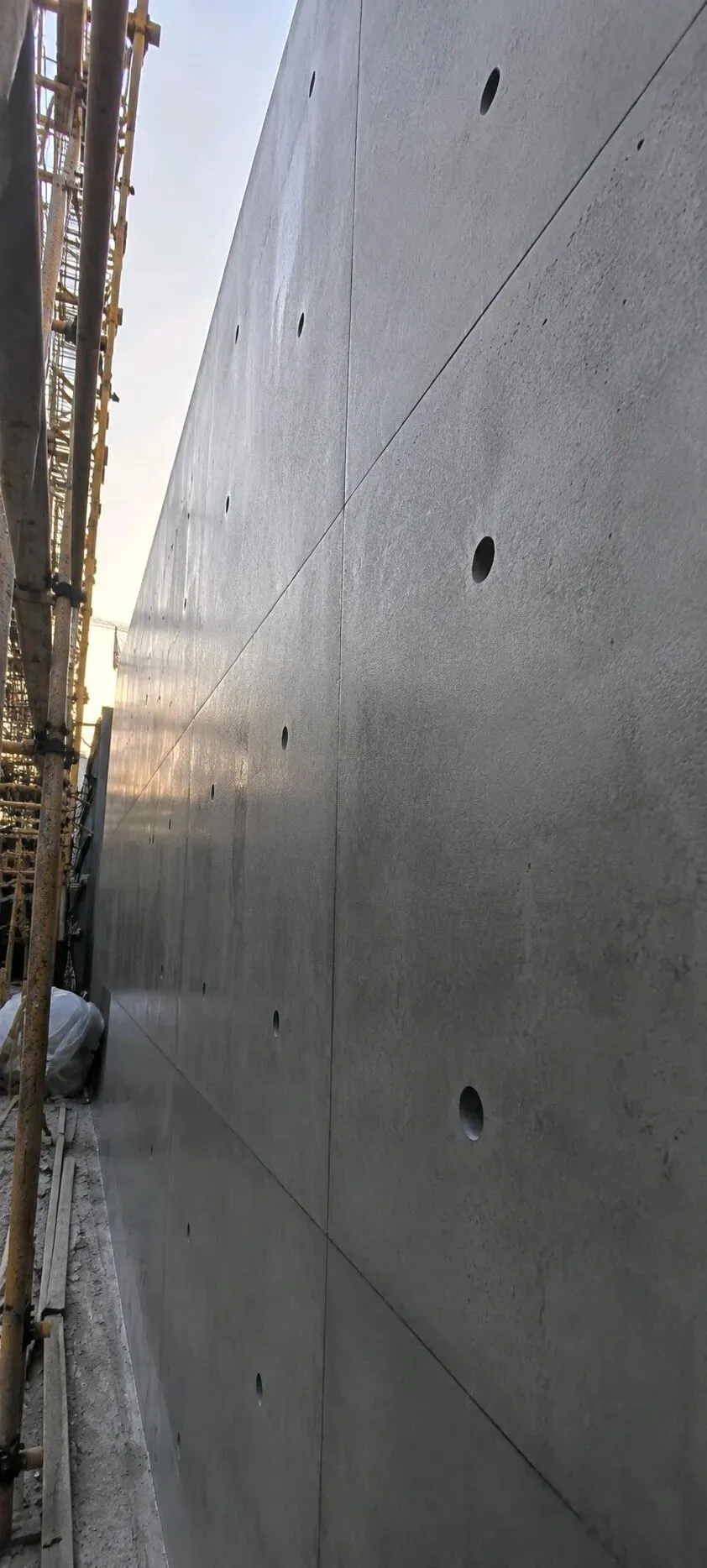

根据设计深化图排版设计提前定好。 清水混凝土的美感在于它的规律性和对称性。模板怎么拼、对拉螺杆怎么布、明缝禅缝留在哪儿，这些在支模之前就得画好排版图，在模板上弹线定位。我们见过不少工地，模板随便拼，拆模之后对拉螺杆孔歪七扭八，缝也对不齐，整个墙面看着乱七八糟。
加固体系要算准。 背楞间距、对拉螺杆的直径和间距，这些都得根据浇筑高度和混凝土坍落度算。加固不牢，浇筑过程中模板胀模跑模，整面墙尺寸都不对，那就不是修复的事了，是结构问题了。
拆模后立即养护。 拆模时间一般在浇筑后二十四到四十八小时，具体得看气温和强度。拆完模第一时间覆盖土工布或者薄膜开始养护，不让表面失水太快，防止收缩裂缝和颜色发白。
帮着处理过的问题
模板周转次数太多。 有个厂房项目，模板用了七八次，表面覆膜都磨没了，混凝土拆模之后全是细小的毛刺和砂眼，打磨都磨不干净。后来没办法，整面墙做了一遍薄层修补砂浆找平，再做的仿清水涂装。当初省那点模板钱，后面修补多花了好几倍。
脱模剂刷太厚流坠。 济宁一个桥梁项目，拆模之后墩柱表面一道一道的深色条纹，就是脱模剂流下来造成的。处理这种问题，光打磨不行，得用清洗剂把油污洗掉，再整体做色差调整，工序复杂多了。
对拉螺杆孔封堵不规范。 螺杆孔是个细节活，但很多工地不重视。拔完螺杆直接用水泥砂浆堵上，不调色不养护，拆了堵头之后墙面一个一个深色的圆点，特别难看。标准做法是用专用的堵头配合调色砂浆封堵，打磨平整，颜色跟周边统一。
拆模太早粘模。 夏天温度高，有的工地为了赶工期，浇筑完十几个小时就拆模，混凝土表面还没硬化，一拆模一大片粘在模板上，露出来的全是砂石。这种大面积缺损，只能剔凿掉松动的部分，用高强修补砂浆重新做面层。
清水混凝土适合用在哪儿

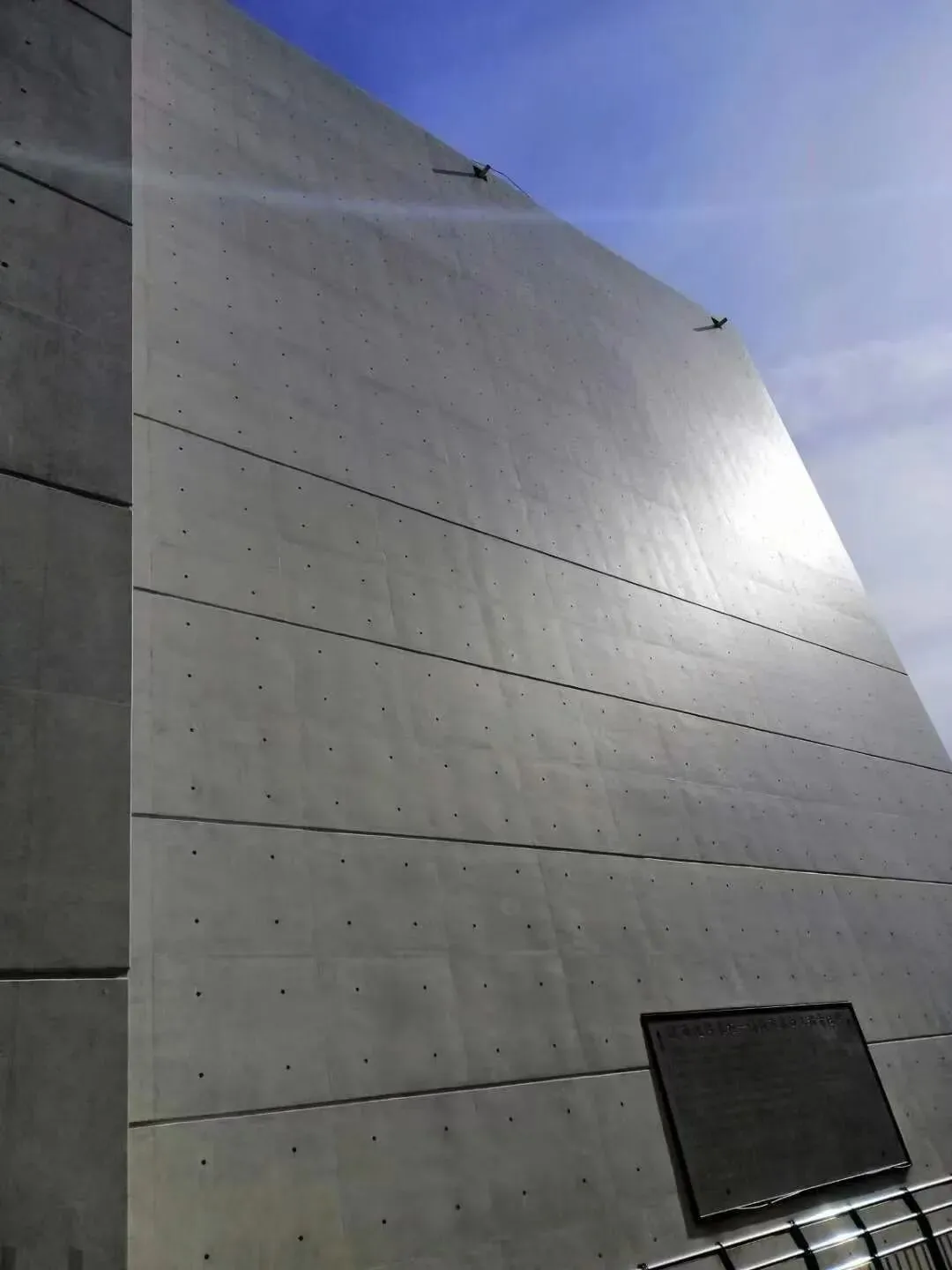

大型公建、美术馆、图书馆、机场、地铁站、高端写字楼、文化建筑，这些地方用真清水混凝土的多。还有一些别墅、会所的室内外墙面，也喜欢用清水效果。如果是一次浇筑成型的清水结构，模板工程必须高标准；如果是二次做仿清水效果，模板影响不大，主要靠后面的涂装工艺
总结
清水混凝土施工，模板是根，浇筑是本，养护是魂。模板没支好，混凝土浇得再好也是白搭，拆了模全是毛病，后面靠修复补回来的，成本高不说，有些问题还补不彻底。该花的模板钱别省，该做的排版别省，该用的脱模剂别换，一次性打好了，后面省心省力。
专业承接全国清水混凝土保护剂涂装、仿清水混凝土整体施工、混凝土色差/蜂窝麻面/裂缝/返碱缺陷修复整改。自有班组、自有材料、可免费上门勘测、现场打样、包工包料，适配大小工程验收标准。
