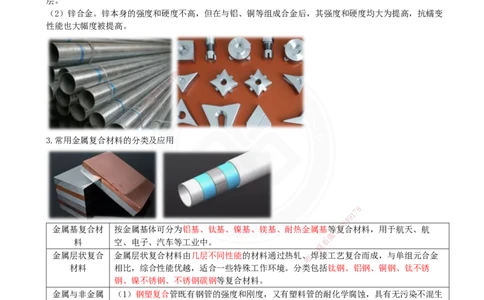

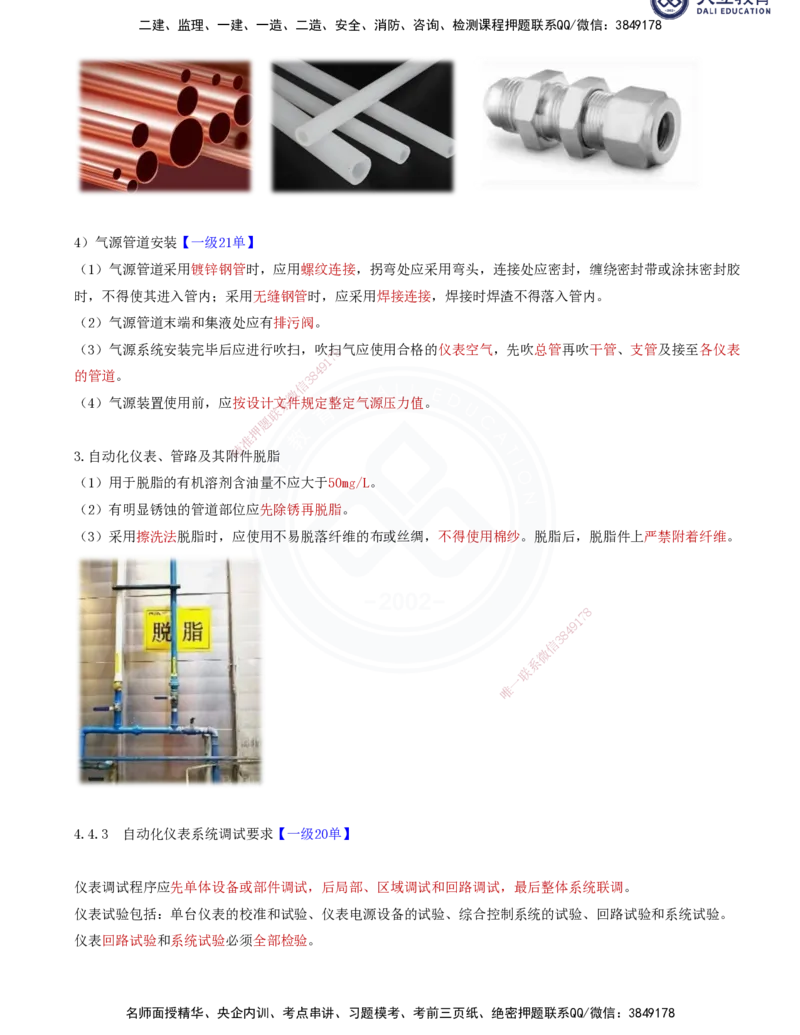

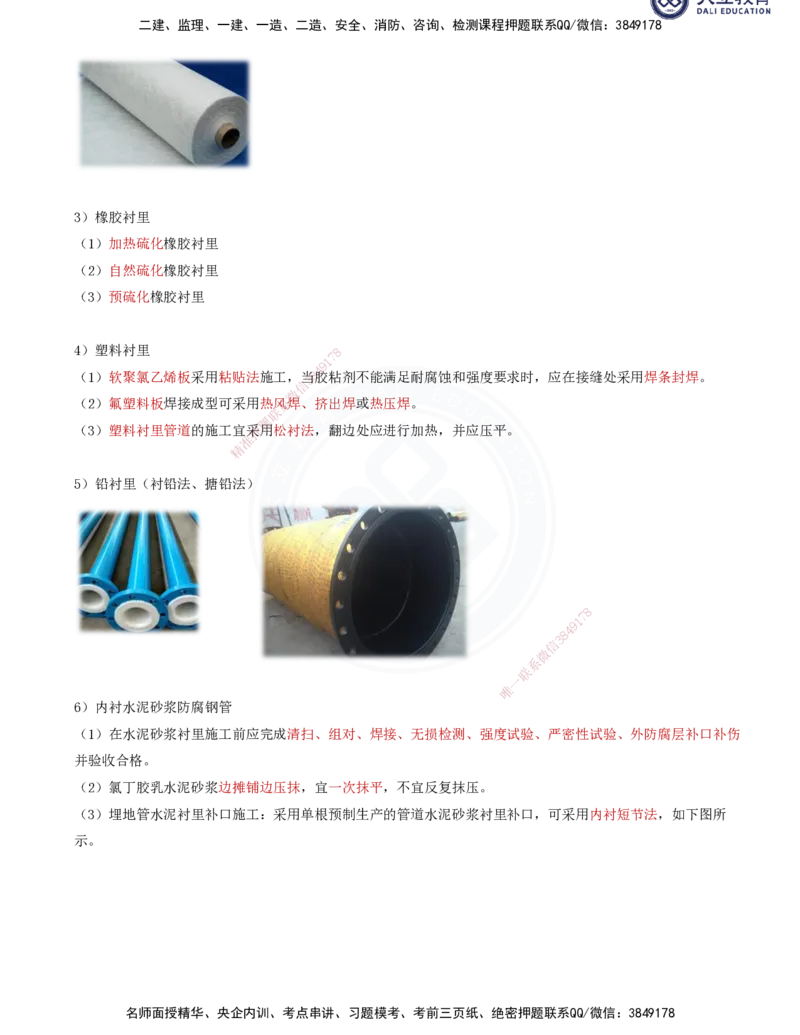

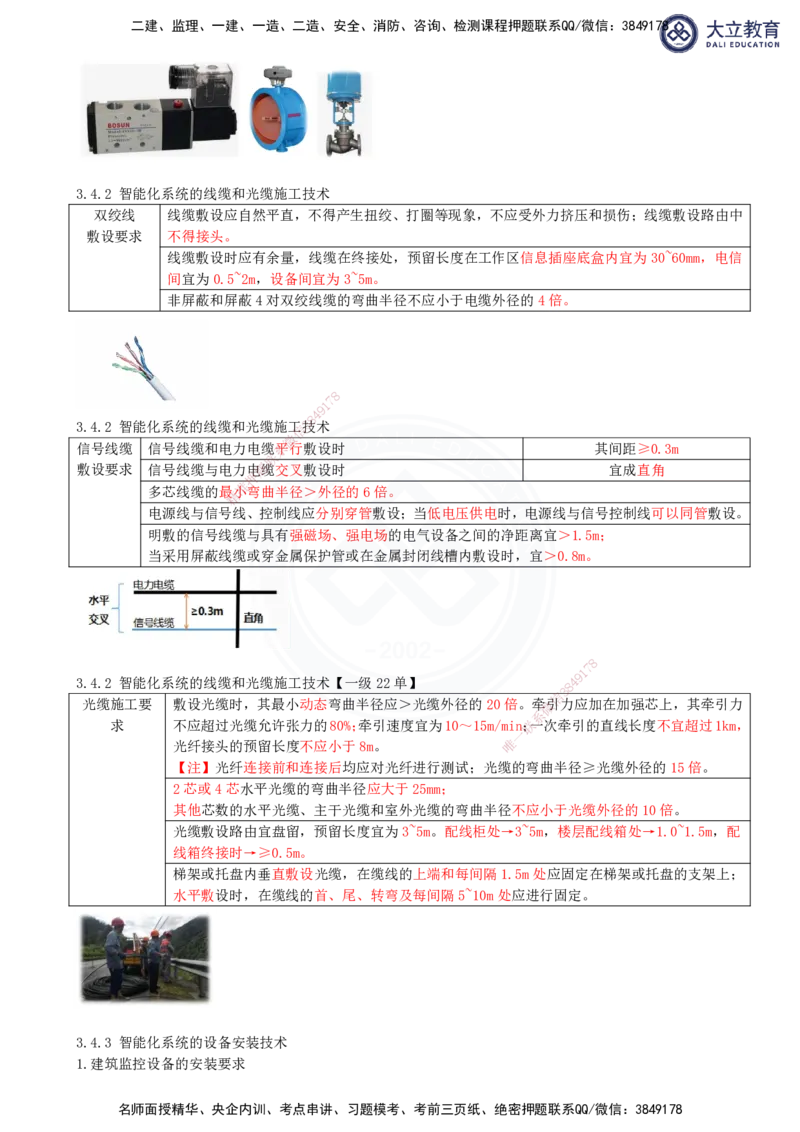

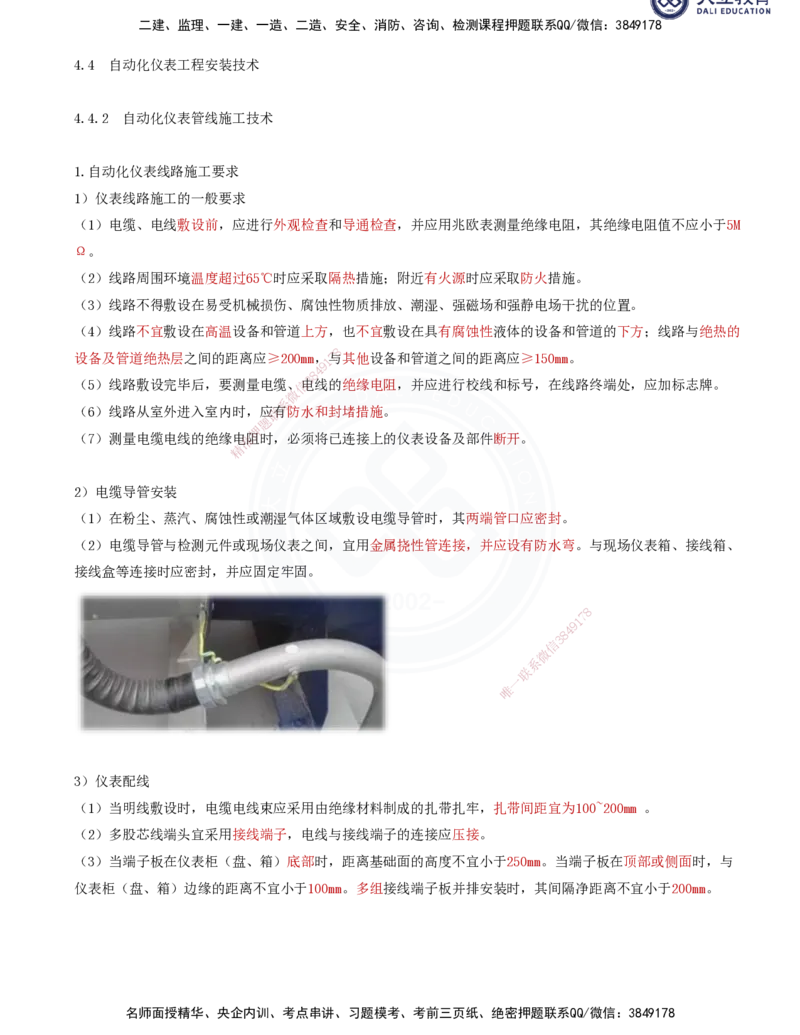

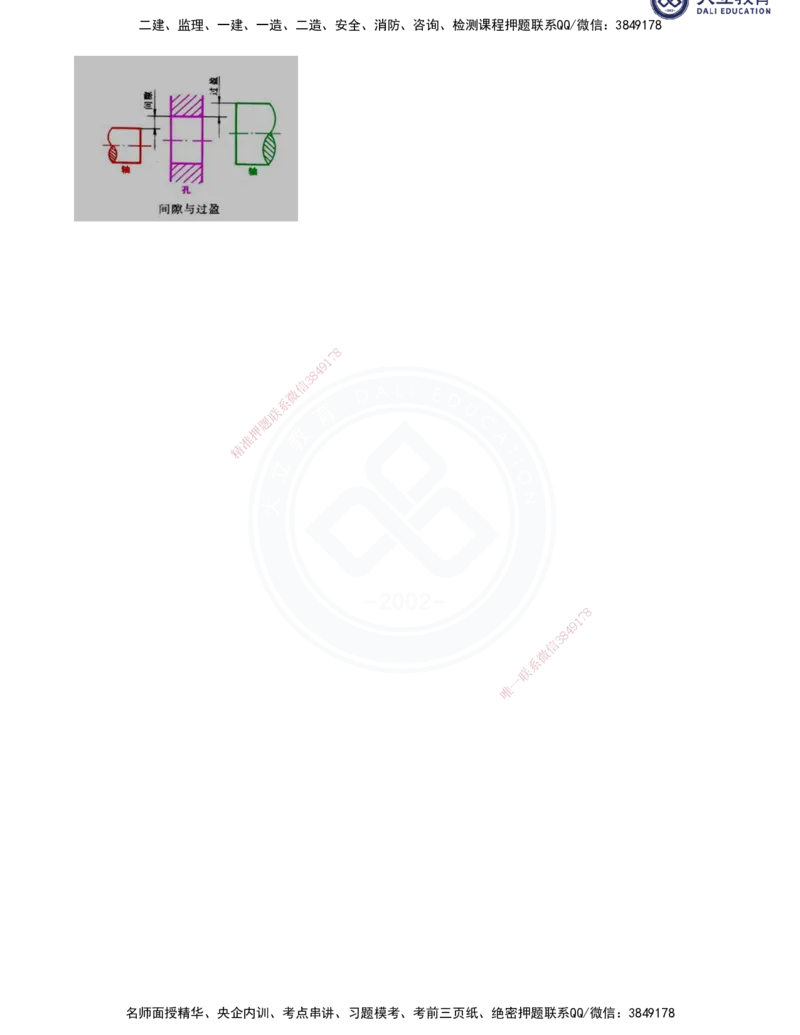

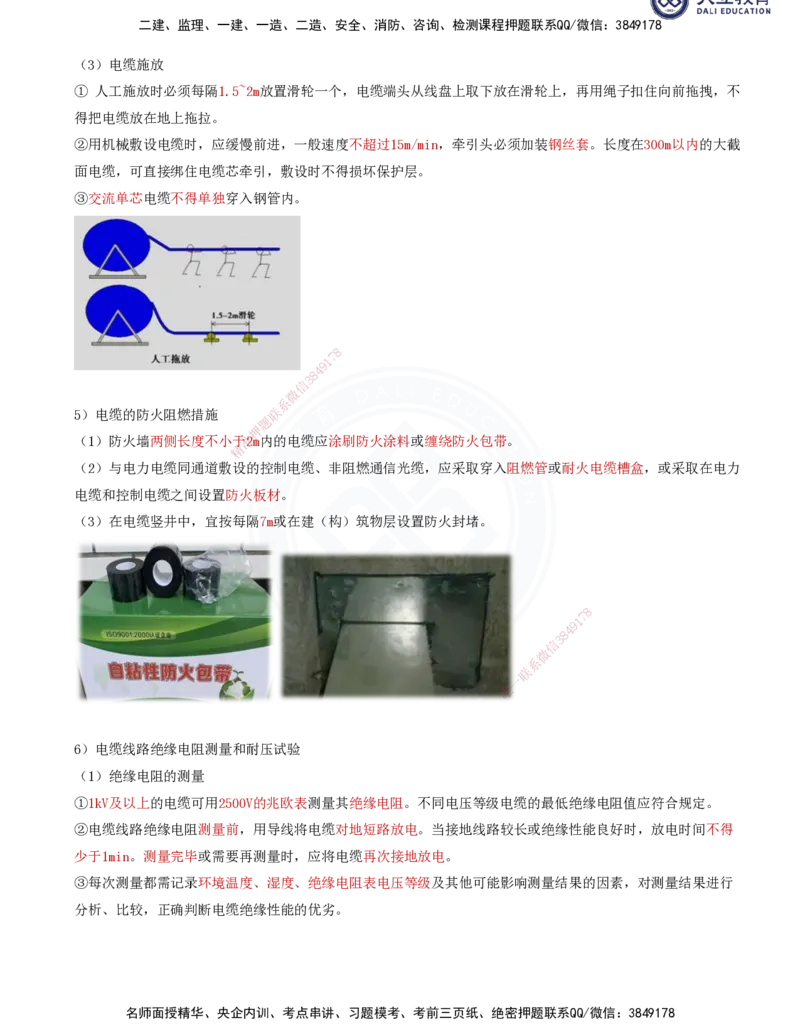

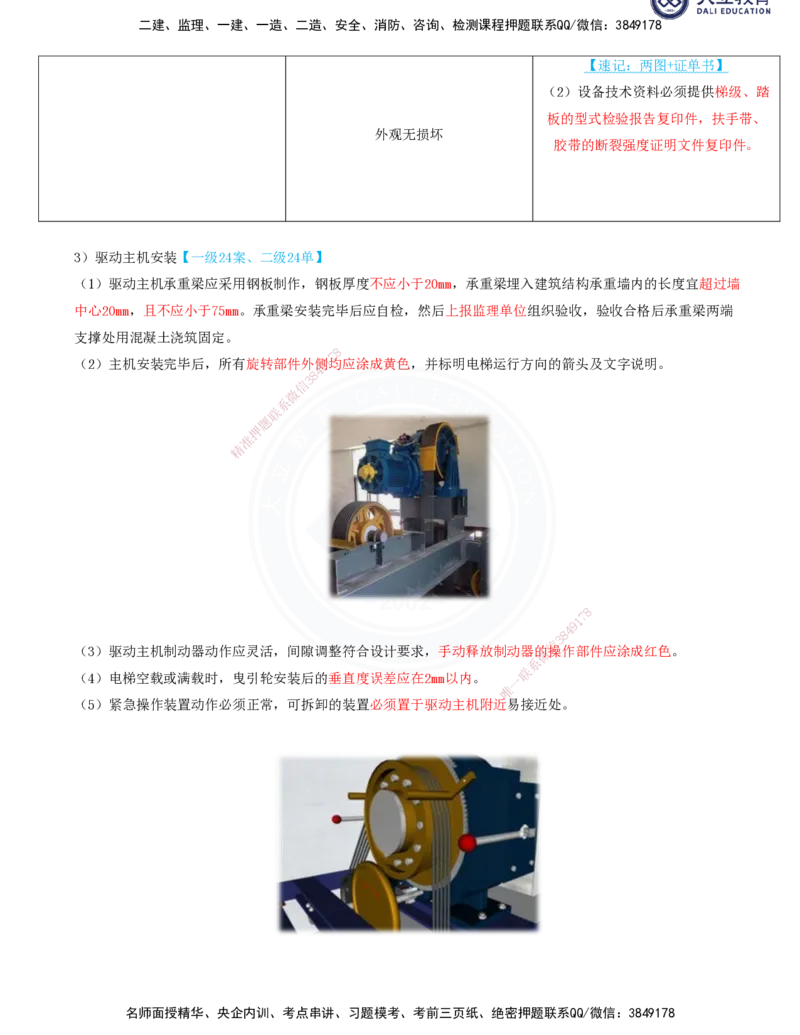

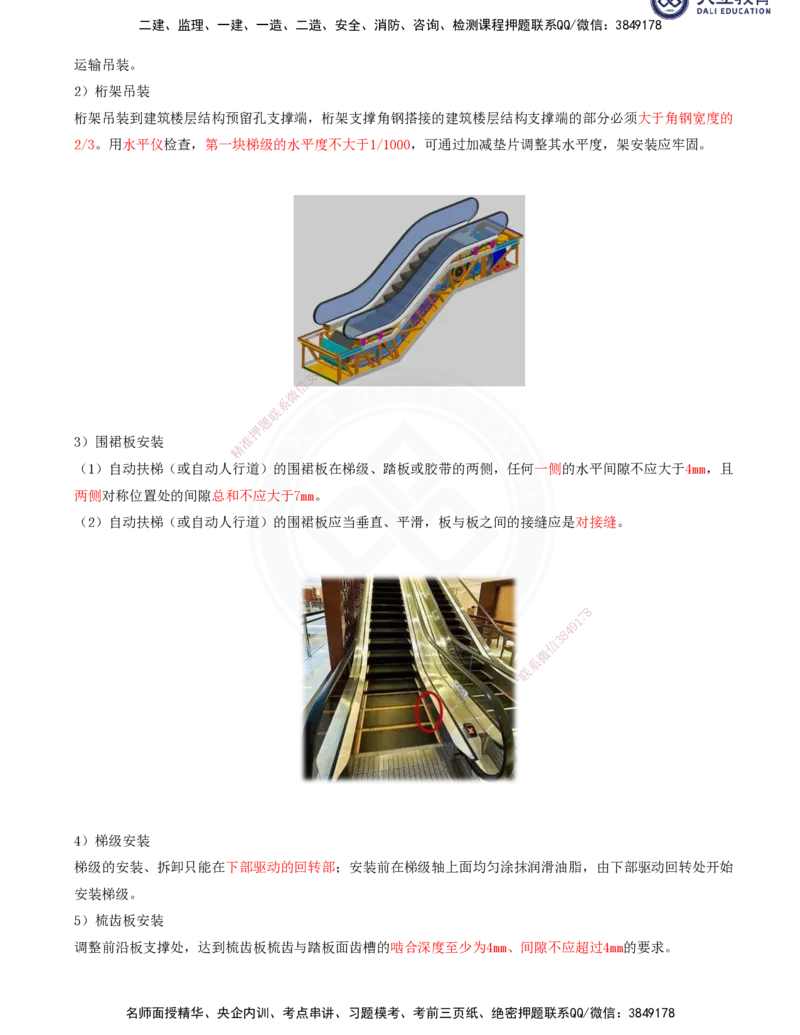

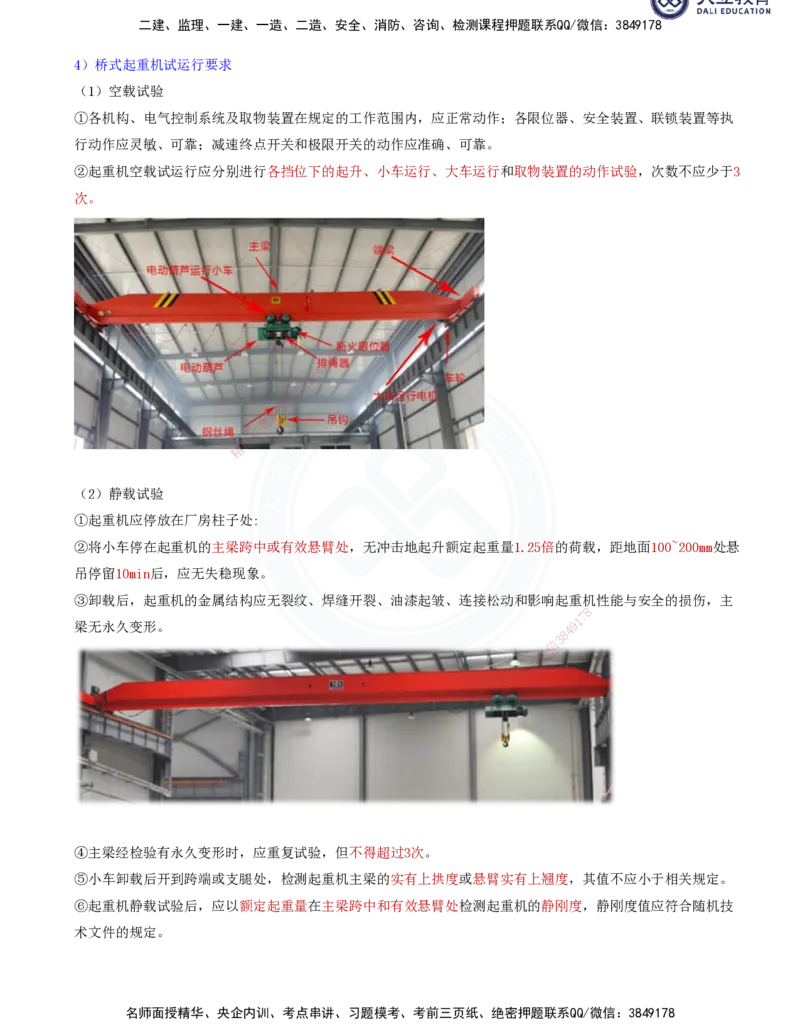

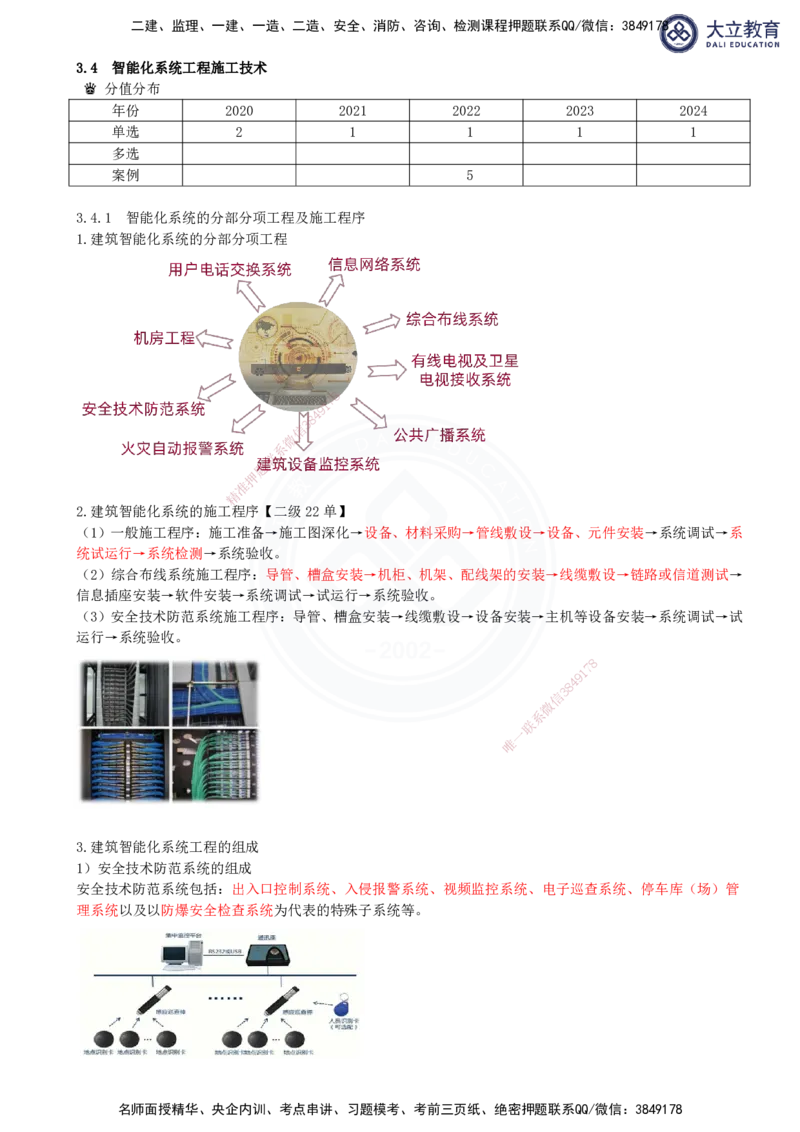

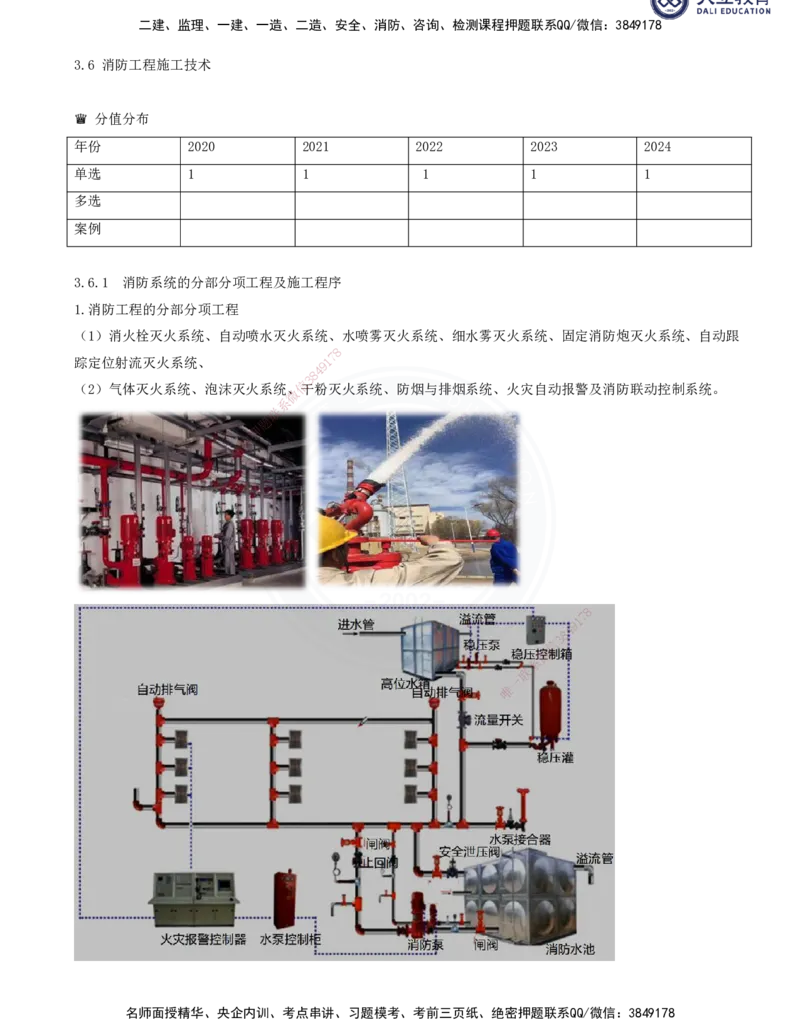

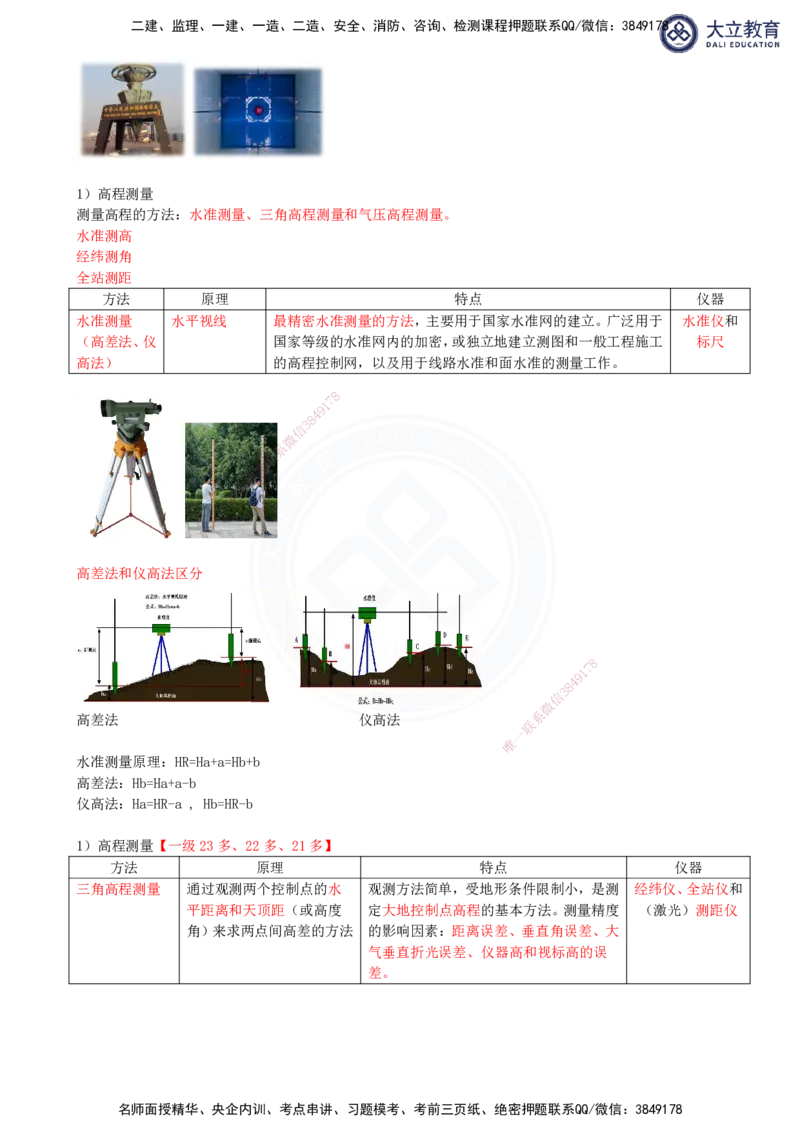

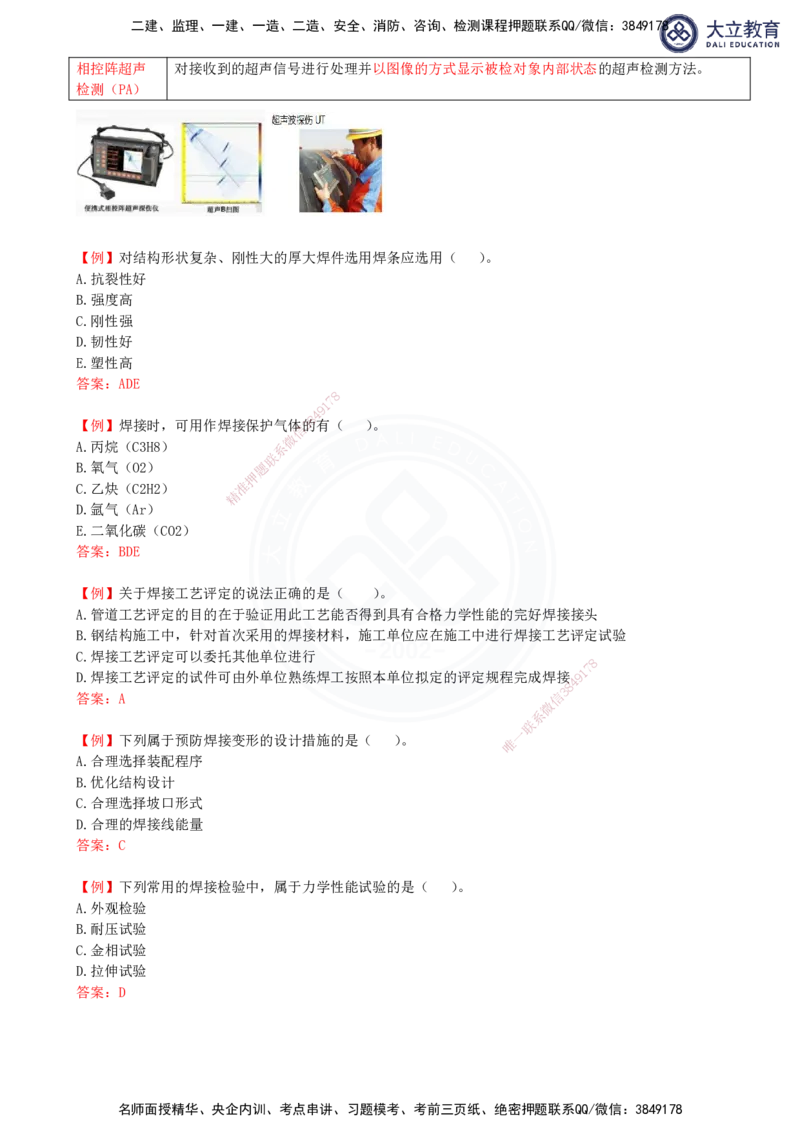

二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 一级建造师 机电工程管理与实务 课程精讲 第1篇 机电工程技术 第1章 机电工程常用材料与设备 1.1 机电工程常用材料 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 多选 2 2 2 案例 1.1.1 金属材料的分类及应用 8 7 1 9 4 8 3 信 微 系 联 题 押 准 1.黑色金属材料的分类及应用 精 黑色金属主要包括：纯铁、铸铁、碳素钢和合金钢等。广义的黑色金属还包括：铬、锰及其他合金。 1）铸铁 铸铁的含碳量大于2.11%（钢的含碳量小于 2.11%）。铸铁还含有较多的Si、Mn和其他一些杂质元素。铸铁 强度、塑性和韧性较低，但具有优良的铸造性能、很高的减摩和耐磨性、良好的消振性、切削加工性和缺口 敏感性低等优点。 1）铸铁 8 7 1 9 4 8 3 信 微 系 联 一 根据断口形 白口铸铁 其断口呈银白色：质地很硬、不易切唯削、加工，主要用作原料和毛坯。 式不同分类 灰口铸铁 其断口呈暗灰色；是应用最广的铸铁。 麻口铸铁 断口呈黑白相间的麻点；较大硬脆性，应用很少 根据石墨形 普通灰铸铁 铸铁中石墨呈片状存在 态不同分类 可锻铸铁 铸铁中石墨呈团絮状存在；有较高的强度、塑性和冲击韧度。用于制造弹 簧支架、低压阀门、低压阀、管接头等受冲击和振动的零件。 球墨铸铁 铸铁中石墨呈球状存在；机械性能比灰口铸铁和可锻铸铁高，生产工艺比 可锻铸铁简单。 蠕墨铸铁 应用于：汽车发动机、排气管、柴油机缸盖、制动零件 2）碳素钢 碳素钢（碳钢），是碳的质量分数为0.0218%~2.11%的铁碳合金。碳素钢通常轧制成一般工程构件、机械零 件和工具等。 （1）碳素结构钢。含碳量一般为0.05%~0.70%。可分为普通碳素结构钢和优质碳素结构钢两类。主要用于 铁道、桥梁、各类建筑工程，制造承受静载荷的各种金属构件及不重要、不需要热处理的机械零件和一般焊 接件。 （2）碳素工具钢。用于制作刃具、模具和量具的碳素钢。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）合金钢 合金钢是在碳素钢的基础上添加一种或多种合金元素而得到的多元合金。 4）低合金钢 （1）低合金高强度结构钢。是在含碳量≤0.20%的碳素结构钢的基础上，加入少量的合金元素（含量<5%）， 韧性高于碳素结构钢，具有良好的焊接性能、良好的加工性能和耐腐蚀性能。低合金钢多轧制成板材、型 材、无缝钢管等。 （2）低合金耐热钢。 2.有色金属材料的分类及应用 1）有色金属及有色合金【一级24单、一级22多】 （1）有色金属。是铁、锰、铬以外的所有金属的统称。有色金属可分为轻金属、重金属、贵金属及稀有金 属。 ①轻金属密度小于4500kg/m3，如铝、镁、钾、钠、钙等。 ②重金属密度大于4500kg/m3，如铜、镍、铅、锌、锡、锑、汞等。 ③贵金属价格比较昂贵，如金、银、铂等。 ④稀有金属在地壳中含量较少。包括：锂、铯、钛、钼、钨、镓、铟、锗、钪、钇、镧、镭、铀、钍等。 （2）有色合金。是以一种有色金属为基体（通常大于50%），加入一种或多种其他元素的合金。有色合金 8 有：铝合金、铜合金、钛合金、锌合金、1 7镁合金、镍合金、钼合金等。有色合金的强度和硬度比纯金属高， 9 4 8 电阻比纯金属大、电阻温度系数小，3具有良好的综合性能。 信 微 系 联 题 押 准 精 2）铝及铝合金 （1）铝。铝的化学性能十分活泼 ，塑性好，强度低，适用于冷加工成型，如轧制、挤压、模锻、冷冲、弯 曲等，加工成各种形状复杂的构件。 （2）铝合金。铝合金具有铝的一般特性 ，还具有合金的具体特性。有较高的强度，比强度接近高合金钢， 比刚度超过钢，有良好的铸造性能和塑性加 工性能，良好的导电、导热性能，良好的耐蚀性和可焊性，可作 结构材料使用在航天、航空、交通运输、建筑、 机电中有着广泛的应用。 3）铜及铜合金 8 （1）铜（纯铜）。外观呈现玫瑰红色，是有光泽、有 延展性的金属，表面氧化时9呈1 7 现紫红色，所以也称为紫 8 4 铜。 信 3 微 （2）铜合金。按材料形成可分为铸造铜合金和变形铜合金。 系 联 ①黄铜。是由铜和锌所组成的合金。由黄铜所拉成的无缝铜管， 质软 唯 、一耐磨性能强，可用于热交换器和冷凝 器、低温管路等。 ②白铜。是添加镍为主要元素的铜合金。工业用白铜分为结构白铜和电工白铜两大类。结构白铜广泛用于制 造精密机械、化工机械等。电工白铜是制造精密电工仪器、变阻器、精密电阻、应变片、热电偶等用的材 料。 ③青铜。是以锡为主要添加元素的铜合金。除黄铜、白铜以外的铜合金均称为青铜。 l 锡青铜适用于制造轴承、蜗轮、齿轮等； l 铅青铜是现代发动机和磨床广泛使用的轴承材料; l 铝青铜适用于铸造高载荷的齿轮、轴套等; l 铍青铜适用于制造精密弹簧及无火花工具。 4）钛及钛合金 （1）钛。是一种银白色的金属，其特征为重量轻、强度高，具有金属光泽，耐湿氯气腐蚀，其比强度在金 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 属中排名第一。 （2）钛合金。钛合金具有密度低、比强度大、耐腐蚀性能好、使用性能好等优点是理想的航天工程结构材 料。主要用于制造工作温度低于350℃的石化换热器、反应器、船舶部件、飞机蒙皮等。 5）锌及锌合金 （1）锌。主要以镀锌、锌基合金、氧化锌的形式应用于建筑、轻工、机械等行业。镀锌指在材料的表面镀 一层锌以起到美观、防锈等作用的表面处理技术，现在主要采用热镀锌方法，用于钢材和钢结构件的表面镀 层。 （2）锌合金。锌本身的强度和硬度不高，但在与铝、铜等组成合金后，其强度和硬度均大为提高，抗蠕变 性能也大幅度被提高。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3.常用金属复合材料的分类及应 用 8 1 7 8 4 9 金属基复合材 按金属基体可分为铝基、钛基、镍基、 镁基、耐热金属基等信复 3 合材料，用于航天、航 微 料 空、电子、汽车等工业中。 系 联 一 金属层状复合 金属层状复合材料由几层不同性能的材料通过 热轧、 唯 焊接工艺复合而成，与单组元合金 材料 相比，综合性能优越，适合一些特殊工作环境。 分 类包括钛钢、铝钢、铜钢、钛不锈 钢、镍不锈钢、不锈钢碳钢等复合材料。 金属与非金属 （1）钢塑复合管既有钢管的强度和刚度，又有塑料管的耐化学腐蚀，具有无污染不混生 复合材料 细菌、内壁光滑、不积垢、水阻小、施工方便、成本低等优点。 （2）铝塑复合管有与金属管材相当的强度，具有电屏蔽和磁屏蔽作用、隔热保温性好、 重量轻、寿命长、施工方便、成本低等优点。 1.1.2 非金属材料的分类及应用 1.硅酸盐材料的分类及应用【一级22（补）多】 水泥 水泥是以硅酸钙为主要成分的硅酸盐水泥熟料 保温棉 常用的保温棉有膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿棉类、岩棉 类等 砌筑材料 砌筑材料按矿物组成分为氧化硅质、硅酸铝质、镁质、白云石质、橄榄石质、含碳质、含锆 质耐火材料等 陶瓷 陶瓷按照原料来源可分为普通陶瓷（天然硅酸盐矿物）和特种陶瓷（人工合成化合物）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 特种新型的无 （1）普通非金属材料是以硅酸盐为主要成分的材料，并包括一些生产工艺相近的非硅酸 机非金属材料 盐材料。 （2）特种新型的无机非金属材料主要指用氧化物、氮化物、碳化物、硼化物、硫化物、 硅化物以及各种无机非金属化合物经特殊的先进工艺制成的材料。 2.高分子材料的分类及应用 塑料 热塑性塑料 受热后又软化，可以反复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯 乙烯等。 热固性塑料 受热后不再软化，强热下发生分解破坏。如酚醛塑料、环氧塑料等。 橡胶 （1）天然橡胶弹性最好，广泛用于制造胶带、胶管和减振零件等。 （2）合成橡胶用于密封件、衬板、衬里等。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 纤维 （1）天然纤维。有棉花、麻、羊毛、蚕丝等。 精 （2）人造纤 维。 （3）合成纤维 。常用的合成纤维有聚酯纤维（涤纶）、聚酰胺纤维（锦纶）、聚丙烯腈纤维 （腈纶）、聚乙烯醇 纤维（维纶）、聚丙烯纤维（丙纶）和聚氯乙烯纤维（氯纶）等。 涂料与油漆 （1）涂料的主要功能是：保护被涂覆物体免受各种作用而发生表面的破坏；具有装饰效 果，并能防火、防静电、防辐射。 （2）油漆广泛用于设备管道 工程中的防锈保护。 粘接剂 常用的粘结剂有环氧树脂粘结剂 、酚醛树脂粘结剂、丙烯酸酯类粘结剂、橡胶粘结剂、聚酯 酸乙烯粘结剂等。酚醛树脂粘结剂广 泛用于汽车部件、飞机部件、机8器部件等结构件的粘 1 7 9 接。 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.1 机电工程常用材料 3.非金属板材和管材的分类及应用 1）非金属板材的分类及应用 风管 低压 中压 高压 潮湿 洁净 酸碱 玻璃纤维复合 √ 酚醛复合 √ √ √ 聚氨酯复合 √ √ √ √ √ 硬聚氯乙烯 √ √ 提示：字数记忆,“酉”耐潮湿 速记：千分之一 2）非金属管材的分类及应用 8 7 分类 9 1 应用 4 8 3 聚乙烯管（PE） 无毒、信可用于输送生活用水。 微 聚丙烯管（PP） 耐低系温性差、易老化，常用于流体输送。 联 题 硬聚氯乙烯管（PVC-U） 用于建筑工程排水，也可以用于工业废气排污排毒塔及气体液体输送输送等。 押 准 铝塑复合管（PAP） 精 铝合金层增加耐压和抗拉强度，使管道容易弯曲而不反弹。 内塑料层采用中密度聚乙烯时可作饮水管,无毒、无味、无污染，符合国家饮用 水 标准； 内塑 料层采用交联聚乙烯则可耐高温、耐高压，适用于供暖及高压用管。 1.1.3 电气材料的分类及应用 1.导线的分类及应用 8 1 7 9 8 4 信 3 微 系 1）裸导线 联 一 （1）裸绞线。主要用于架空线路，具有良好的导电性能和足够 的机械唯强度。常用的有铝绞线和钢芯铝绞 线。钢芯铝绞线用于各种电压等级的长距离输电线路，抗拉强度大。铝绞线一般用于短距离电力线路。 （2）型线 型线有铜母线、铝母线、扁钢等。 2）绝缘导线 绝缘导线按绝缘层材料来分有聚氯乙烯绝缘导线、橡胶绝缘导线等。 例如：BVV-0.5kV-2×1.5mm2，表示塑料护套铜芯线，额定电压为500V，2芯，截面积为1.5mm2。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.电缆的分类及应用 分类方式 类别 按用途分 电力电缆、通信电缆、控制电缆和信号电缆 按绝缘材料分 纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆 按燃烧性能分 阻燃电缆和耐火电缆 电缆的结构 线芯、绝缘层、保护层（内保护层和外保护层） 8 1 7 9 4 8 1）电力电缆 信 3 微 电力电缆是用以传输和分配电能系的产品。主要用在输变电线路中，工作电流在几十安至几千安，额定电压 联 220V~500kV 及以上。 题 押 准 （1）塑料绝缘电力电缆 精 塑料绝缘电力电缆中，应用最广泛的是交联聚乙 烯绝缘电力电缆。例如:YJY-26/35-3x240，表示交联聚乙烯 绝缘聚乙烯护套铜芯电力电缆，额定电压为26/35 kV，3芯，截面积为240mm2。 8 1 7 （2）阻燃电缆【一级20单】 8 4 9 信 3 分为含卤阻燃电缆及无卤低烟阻燃电缆。 微 系 无卤低烟电缆燃烧时产生的烟尘较少，且不会发出有毒烟雾， 燃烧时的腐联蚀性较低，因此对环境产生危害很 一 小。 唯 阻燃电缆分A、B、C三个类别，A类最高。无卤低烟的聚烯烃材料主 要采用氢氧化物作为阻燃剂，氢氧化物 又称为碱，其特性是容易吸收空气中的水分（潮解）。潮解的结果是绝缘层的体积电阻系数大幅下降。 （3）耐火电缆 耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。分A、B两类。 A类： 持续供电90min 耐火电缆用于电缆密集的电缆隧道、电缆夹层中，或 火焰温度950～1000℃ 位于油管、油库附近等易燃场所。 B类： 持续供电90min 电缆配置数量少 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 火焰温度750~800℃ （4）氧化镁电缆 防火性能特佳，还具有耐高温（电缆允许长期工作温度达 250℃）、防爆、载流量大、防水性能好、机械强 度高、寿命长、接地性能良好等优点。但价格贵、工艺复杂、施工难度大。 在油灌区、重要木结构公共建筑、高温场所等耐火要求高的场合，可采用氧化镁电缆。 （5）分支电缆 分支电缆是按设计要求，由工厂预先将分支线制造在主干电缆上，分支线截面和长度根据设计要求决定，缩 短了施工周期，减少了材料费用和施工费用，保证了配电的安全性和可靠性。分支电缆广泛应用在各种中高 层建筑中，作为供配电的主、干线电缆使用。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 分支电缆常用的有交联聚乙烯绝缘聚 乙烯护套铜芯电力电缆（YJY型）和无卤低烟阻燃耐火型辐照交联聚乙 烯绝缘聚烯烃护套铜芯电力电缆（WDZN -YJFE型）等，可根据分支电缆的使用场合对阻燃、耐火的要求程 度，选择相应的电缆类型。 （6）铝合金电缆 非嵌装铝合金电力电缆适用于室内、隧道、电缆沟等场所的敷设，不能承受机械外力； 8 1 7 嵌装铝合金电力电缆适用于隧道、电缆沟、竖井或埋地敷设，能承受较大的机械外9力和拉力。 8 4 信 3 微 系 联 一 唯 3.母线槽的分类及应用 1）母线槽的分类 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）母线槽应用 空气型母线槽 母线之间接头用铜片软接过渡，接头之间体积过大，占用了一定空间，应用较 少。因存在烟囱效应，空气型母线槽不能用于垂直安装 高层建筑的垂直输配电 应选用紧密型母线槽，其导体应选用长期工作温度不低于130℃的阻燃材料包 覆。 应急电源 耐火型母线槽 一般室内正常环境 可选用防护等级为IP40的母线槽 8 7 消防喷淋区域 9 1 应选用防护等级为IP54或IP66的母线槽 4 8 注：母线槽不能直接和有显著摇动信和3冲击振动的设备连接，应采用软接头加以连接。 微 4.绝缘材料的分类及应用 系 联 题 押 准 精 绝缘漆 主要是以合成树脂或天然树脂等为漆基与某些辅助材料组成。 绝缘胶 主要有灌注胶、浇注胶、包封胶 绝缘气体 常用的气体绝缘材料有空气、 氮气、二氧化硫和六氟化硫（SF）等。在电气设备中除可 6 作为绝缘材料外，还具有灭弧、 冷却和保护等作用。SF 广泛用于8全封闭组合电器、断路 6 1 7 9 器、气体绝缘变压器等的绝缘 8 4 信 3 绝缘油 用于变压器、油断路器、电容器等设备 中 微 系 绝缘制品 （1）云母制品；（2）层压制品 联 一 唯 【例】下列合金中，不属于有色合金的是（ ）。 A.钛合金 B.钼合金 C.铬合金 D.锆合金 答案：C 【例】下列非金属风管材料中，适用于酸碱性环境的是（ ）。 A.聚氨酯复合板材 B.酚醛复合板材 C.硬聚氯乙烯板材 D.玻璃纤维复合板材 答案：C 【例】无卤低烟阻燃电缆在消防灭火时的缺点是（ ）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 A.发出有毒烟雾 B.产生烟尘较多 C.腐蚀性能较高 D.绝缘电阻下降 答案：D 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.2 机电工程常用设备 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 多选 2 2 2 案例 1.2.1 通用设备的类型和性能 1.泵、风机、压缩机的分类和性能参数【一级22（补）多】 8 7 1 9 4 8 3 信 微 系 联 题 押 准 1.泵、风机、压缩机的分类和性能参数 精 8 1 7 往复式（活塞泵、柱塞泵） 8 4 9 1.泵、风机、压缩机的分类和性能参数 信 3 微 回转泵 联 系 一 唯 齿轮泵 螺杆泵 叶片泵 1.泵、风机、压缩机的分类和性能参数 设备 介质 工作参数 相同 相似 不同 泵 液体 流量、效率 轴功率、转速 扬程、必需汽蚀余量 风机 气体 流量（风量）、效率 功率、转速、压力 振动的大小、噪声 压缩机 气体 流量、 输入功率、输出功率、 容积、性能系数 工作效率 吸气压力、排气压力 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.泵、风机、压缩机的分类和性能参数 速记：笨小刘比杨工拽 设备 介质 工作参数 相同 相似 不同 泵 液体 流量、效率 轴功率、转速 扬程、必需汽蚀余量 风机 气体 流量（风量）、效率 功率、转速、压力 振动的大小、噪声 压缩机 气体 流量、 输入功率、输出功率、 容积、性能系数 工作效率 吸气压力、排气压力 汽蚀余量：泵在工作时液体在叶轮的进口处，因存在一定的真空压力，会引起液体汽化，汽化的气泡在液体 质点的撞击运动下使叶轮等金属表面产生剥落，从而破坏叶轮等金属，此时真空压力叫汽化压力，气蚀余量 是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。 2.输送设备【一级21多】 有挠性牵引件 带式输送机、链板输送机、刮板输送机、埋 刮板输送机、小车输送机、悬挂输送机、斗式提升机、气力输送设备等 8 7 无挠性牵引件 螺旋输送机、滚柱输9 1送机、气力输送机等 4 8 3 信 微 系 联 题 押 准 精 1.2.2 专用设备的类型和性能 1.电力工程设备【一级24单】 8 1 7 9 8 4 信 3 微 系 联 一 唯 1）火力发电设备 火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组成。 （1）锅炉的主要性能参数 锅炉的主要性能参数有蒸发量（t/h）、压力（MPa）、温度（℃）、锅炉受热面蒸发率【kg/（m2·h）】、锅炉受 热面发热率【kJ/（m2·h）】、锅炉热效率（η）。 （2）汽轮机的类型 ① 按工作原理分：冲动式汽轮机，反动式汽轮机，冲动、反动联合汽轮机等。 ②按热力过程分：凝汽式、背压式、抽气式、抽气背压式和中间再热式汽轮机等。 ③ 按蒸汽压力分：低压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、超临界压力 汽轮机、超超临界压力汽轮机等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）汽轮机的性能参数 汽轮机的性能参数有功率（MW）、主汽压力（MPa）、主汽温度（℃）、进气量（t/h）、排气压力（MPa）、汽耗 （kg/kWh）、转速（r/min）等。 （4）汽轮发电机的性能参数 汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、效率、励磁电压、 励磁电流、绕组接法等。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）核能发电设备 （1）核岛设备→承担热核反应的主要部分 （2）常规岛设备 （3）辅助系统设备 8 1 7 9 8 4 信 3 微 系 联 一 唯 3）风力发电设备【一级22多】 风力发电 直驱式 组成：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系统和 机组 防雷保护系统组成。 特点：直驱式风电机组机舱里面取消了发电机、齿轮变速系统，将发电机直接外置到 与轮毂连接部分，结构简单，可靠性强，降低了风机机械故障率。 双馈式 组成：主要由塔筒、机舱、叶轮组成。机舱内集成了发电机系统齿轮变速系统、制动 系统、偏航系统、冷却系统等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 特点：双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接与叶 轮直接连接而增加叶片的冲击载荷，降低了发电机的故障率。 额定功率和叶轮直径是风力发电机组的最重要的参数。 4）光伏发电设备 光伏发电 独立光伏 也叫离网光伏发电，主要由太阳能电池组件、充放电控制器、蓄电池组成，若 系统的 发电系统 要为交流负载供电，还需要配置交流逆变器。 分类 并网光伏 主要由光伏电池组件、并网逆变器、公共电网、监控系统组成。 发电系统 分布式光伏 又称为分散式发电或分布式供能，基本设备包括光伏电池组件、光伏方阵支架、 发电系统 直流汇流箱、直流配电柜、并网逆变器、交流配电柜及供电系统监控装置和环 境监测装置等设备。 8 7 1 9 4 8 3 信 微 系 联 5）光热发电设备 题 押 准 光热发电的类型：槽式光热发电、塔式光热发电、蝶式光热发电和菲涅尔式光热发电，目前国内常见的是槽 精 式光热发电和塔式光热发电 。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.2 机电工程常用设备 2.石油化工设备 石油化工设备的分类 真空设备 P<0 常压设备 P<0.1MPa 低压设备 0.1MPa≤P<1.6MPa 中压设备 1.6MPa≤P<10MPa 高压设备 10MPa≤P<100MPa 超高压设备 P≥100MPa 石油化工设备的性能 性能主要有：贮存、均压、热交换、反应、分离、过滤 主要性能参数有容积、压力、温度、流量、液位、换热面积、效率等 2.石油化工设备【一级23多】 反应器 主要有:釜式反应器、管式反应器、固定床反应器、流化床反应器 塔设备 （1）按操作压力分:加压塔、常压塔及减压塔。 （2）按单元操作分:精馏塔、吸收塔、解吸塔、萃取塔、反应塔、干燥塔等 （3）按内件结构分:板式塔 、填料塔 8 7 1 储罐 （1）按储罐安装形式分4为9:立式储罐、卧式储罐 8 3 （2）按储罐结构分为信:固定顶储罐、无力矩顶储罐、浮顶储罐等。 微 系 联 题 押 准 精 2.石油化工设备 换热器 在石化生产中换热器可作为加热器、 冷 却器、冷凝器、蒸发器和再 1 沸7 8器等。 9 粉碎设备 包括研磨机、破碎机、磨碎机、粉碎机 、球磨机、砂磨机等。 8 4 信 3 混合设备 包括搅拌器（机）、均质设备、混合机、混 合器和合机。 微 系 分离设备 包括沉降式离心机、压滤机、叶滤机、转筒真空 式连续过 联 滤机、离心过滤机等 一 唯 3.冶炼设备 1）冶金设备可分为烧结设备、炼焦及化学回收设备、炼铁设备、炼钢设备、轧钢设备、制氧设备、煤气发生 设备等。 2）建材设备包括水泥设备、玻璃设备、陶瓷设备、耐火材料设备、新型建筑材料设备、无机非金属材料及制 品设备等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.冶炼设备 冶金设 烧结设备 由冷却系统、抽风除尘系统、破碎筛分系统、烧结主机、煤气点火系统等组成。 备 炼铁设备 包括高炉本体、高炉除尘器、高炉鼓风机、高炉热风炉、铁水罐车等。 炼钢设备 包括包括转炉、电炉、电弧炉、钢包炉、混铁炉、电渣重熔炉等及其配套设备和 系统。 轧钢设备 包括包括辊压成型机、压瓦机、圆弧机、瓦机设备、彩色瓦楞、滚弯机、精整设 备、彩色波浪板滚弯机、热连轧机组、冷轧机、三轧管机、矫直机、横切机组、 纵切机组、切分轧制、穿孔机、焊管机、卷取机、打捆机等。 8 7 1 9 4 8 1.2.3 电气设备的类型和性能 信 3 微 系 联 题 押 准 精 1.发电设备 （1）发电设备是指用于将机械能转化为电能的 设备，建筑机电工程中常用柴油发电机组作为应急或备用电源， 柴油发电机组是一种小型的发电设备。 8 1 7 （2）柴油发电机组的性能参数有：功率输出、电压、频 率、电流、冷却量及冷却 8 4方9式、燃烧空气量、排风量、 允许排气背压等。 信 3 微 2.变电设备 联 系 一 唯 1）变压器的类型 （1）按用途分：电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗器、调压变压 器、互感器、其他特种变压器等。 （2）按相数分：单相变压器和三相变压器。 （3）按绕组数量分：双绕组变压器、三绕组变压器和自耦变压器。 （4）按冷却介质分：油浸式变压器、干式变压器、充气式变压器等。 2）变压器的主要技术参数 变压器的主要技术参数有额定容量、工作频率、额定电压、电压比、效率、空载电流、空载损耗等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 速记：空空二率容压压 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.2 机电工程常用设备 3.配电设备 配电设 开关柜 类型：开关柜由柜体、高压断路器及其他电器组成，柜体由壳体、电气元件、各 备 种机构、二次端子及连线等组成。 主要技术参数：额定电压、额定电流、额定频率、额定工频耐受电压、额定雷电 冲击耐受电压。 配电柜 按配电用途不同分为动力配电柜、照明配电柜、计量配电柜和应急配电柜等。 性能特点：额定电流、额定电压、短路承受能力、防护等级等。 3.配电设备 8 7 配电设 断路器 类型：断路9 1器可分为空气断路器、SF6气体断路器、真空断路器等不同类型。 4 8 备 重要技信术 3 参数：包括额定电流、额定电压、短路开断能力、操作特性等。 微 具有系控制、保护和安全隔离作用；具有灭弧特性。 联 题 负荷开关 类型：包括手动负荷开关和自动负荷开关。 押 准 精 性能特点：额定电压、额定电流、操作方式。 隔离开关 类型：常见的隔离开关包括刀闸、负荷开关、接地刀闸等。 性 能特点：额定电压、额定电流、接通能力、断开能力等。 接地开关 类型： 包括手动接地开关和自动接地开关。 性能特点 ：接通电流、断开电流、接地能力等。 8 1 7 9 8 4 信 3 微 系 4.电动机 联 一 唯 直流 直流电动机具有较大的启动转矩和良好的启、制动 性 能，在较宽范围内实现平滑调速的优越 电动机 性能，以及较强的过载性能，广泛应用于机床、轧钢机、电力机车和需要经常启动并调速的 电气传动装置中。 交流异步电 交流异步电动机是现代生产和生活中使用最广泛的一种电动机。它具有结构简单、制造容易、 动机 价格低廉、运行可靠、使用维护方便、坚固耐用、重量轻等优点。 交流同步电 交流同步电动机具有转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，交流 动机 同步电动机的转速就绝对不变。 4.电动机 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 伺服 伺服电动机主要由伺服驱动器、电动机和其他相关部件组成。分为交流和直流两大类，交流伺服 电动机 电动机主要由定子和转子构成，直流伺服电动机结构与普通直流电动机的结构基本相同。 伺服执行电动机是一种能够精确控制角度位置的旋转或线性执行。 伺服电动机性能特点：有控制电压时转子立即旋转，无控制电压时转子立即停转。转轴转向和转 速是由控制电压的方向和大小决定的。 5.控制设备 接触器 类型：通常分为交流接触器、直流接触器等。由电磁系统、触头系统、灭弧系统、释放弹簧及基 座等几部分构成。 基本参数：主触点的额定电流、主触点允许切断电流、触点数、线圈电压、操作频率、机械寿命 8 7 和电寿命等。 9 1 4 8 3 继电器 ①按输入信号的性质可信分为电压继电器、电流继电器、时间继电器、温度继电器速度继电器和压 微 力继电器等。 系 联 ②用于控制电路的题开关动作，实现远程控制和保护功能。 押 准 精 5.控制设备【一级19单】 8 1 7 9 互感器 类型：分为电压互感器和电流互感器。电压 互感器可在高压电力系统 8 4中用于电压和功率的测量等。 信 3 电流互感器可用在电流测量、功率测量和线路保 护等。 微 系 性能特点：将高电压、大电流变换成低电压、小电 流；与测量联仪表配合，可以测量电压、电流、 一 电能，与控制设备配合能确保操作人员和设备的安全 。 唯 电抗器 可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断短路电路，保证电气设备的动、热稳定 性，通过提高阻抗来限制短路电流等性质。 6.电力电子设备 电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，以提高电力系统的效率和稳定性，包括 变频器、整流器、逆变器、软启动器、无功补偿装置、滤波器等，性能特点包括工作频率、效率、响应速度、 谐波抑制能力、功率因数调节范围等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【例】下列泵类设备中属于往复泵的有（ ）。 A.活塞泵 B.柱塞泵 C.隔膜泵 D.齿轮泵 E.叶片泵 答案：ABC 8 【例】下列塔设备中，属于按单元操作分1 7类的有（ ）。 9 4 8 A.加压塔 3 信 微 B.解吸塔 系 联 C.填料塔 题 押 D.精馏塔 准 精 E.反应塔 答案：BDE 【例】直驱式风力发电包括以下（ ）。 A.叶轮总成 B.测风系统 C.电控系统 D.齿轮变速 8 E.防雷保护 9 1 7 8 4 答案：ABCE 信 3 微 系 联 一 【例】以下属于柴油发电机组的性能参数的有（ ）。 唯 A.额定容量 B.电压 C.排风量 D.允许排气背压 E.接通能力 答案：BCD 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 第2章 机电工程专业技术 2.1 工程测量技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 多选 2 2 2 案例 5 2.1.1 工程测量方法及要求 1.机电工程测量的作用和内容【一建24单】 机电工程测量 （1）定位作用。 的作用 （2）变形监测（沉降观测和倾斜观测）。 机电工程测量 （1）机电设备安装放线、基础检查、验收。 的主要内容 （2）工序或过程测量。 （3）变形观测。 8 7 9 1 （4）交工验收检测。 4 8 3 信 （5）工程竣工测量。 微 系 联 题 押 准 精 2.机电工程测量的特点 8 1 7 9 8 4 信 3 微 系 联 一 唯 3.机电工程测量的原则和要求 机电工程 应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基 测量的原则 准点、线为基准，然后测设出设备的准确位置。 机电工程 （1）保证测设精度，满足设计要求，减少误差累积。 测量的要求 （2）检核是测量工作的灵魂。 检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。 4.机电工程测量的基本原理与方法 1）高程测量 高程测量是确定地面点高程的测量工作，高程分为绝对高程和相对高程。 我国规定以黄海平均海水面作为高程的基准面（绝对高程±0.000），并在青岛设立水准原点作为全国高程的 起算点。地面点高出水准面的垂直距离称为“绝对高程”。 选定任一水准面作为高程起算的基准面，这处水准面称为假定水准面。地面任一侧点与假定水准面的垂直距 离称为“相对高程”。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）高程测量 测量高程的方法：水准测量、三角高程测量和气压高程测量。 水准测高 经纬测角 全站测距 方法 原理 特点 仪器 水准测量 水平视线 最精密水准测量的方法，主要用于国家水准网的建立。广泛用于 水准仪和 （高差法、仪 国家等级的水准网内的加密，或独立地建立测图和一般工程施工 标尺 高法） 的高程控制网，以及用于线路水准和面水准的测量工作。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 高差法和仪高法区分 8 1 7 9 8 4 信 3 微 高差法 仪高法 系 联 一 唯 水准测量原理：HR=Ha+a=Hb+b 高差法：Hb=Ha+a-b 仪高法：Ha=HR-a , Hb=HR-b 1）高程测量【一级23多、22多、21多】 方法 原理 特点 仪器 三角高程测量 通过观测两个控制点的水 观测方法简单，受地形条件限制小，是测 经纬仪、全站仪和 平距离和天顶距（或高度 定大地控制点高程的基本方法。测量精度 （激光）测距仪 角）来求两点间高差的方法 的影响因素：距离误差、垂直角误差、大 气垂直折光误差、仪器高和视标高的误 差。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）高程测量 方法 原理 特点 仪器 气压 根据大气压力随高程 由于大气压力受气象变化的影响较大，因此气压高 空盒气压计和 高程 而变化的规律，用气压 程测量比水准测量和三角高程测量的精度都低，主 水银气压计 测量法 计进行高程测量的一 要用于低精度的高程测量。但它的优点是在观测时 种方法 点与点之间不需要通视，使用方便、经济和迅速。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）基准线测量 基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测定待定位点的方法有水平 角测量和竖直角测量，这是确定地面 点位的基本方法。 （1）保证量距精度的方法：返测丈量， 两测回。 （2）平面安装基准线不少于纵横两条。 （3）相邻安装基准点高差应在0.5mm以内。 （4）沉降观测采用二等水准测量方法。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.1.2 工程测量的实施与控制 1.机电工程测量的程序 确认永久基准点、线→设置基础纵横中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控制→ 实测记录等。 2.机电工程中常见的工程测量 1）设备基础的测量 设备基础的测量工作包括：设备基础位置的确认，设备基础放线，标高基准点的确立，设备基础标高测量。 2）生产设备安装的测量 （1）安装基准线的测设。中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。 放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵横中心线并标注在中心标板上，作为设备安 装的基准线。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 设备安装基准线不少于纵、横两条。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.1 工程测量技术 （2）安装标高基准点的测设。安装标高基准点一般埋设在基础边缘且便于观测的位置。 安装标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。 例如：简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上设备安装的 标高基准点。 （3）连续生产设备只能有一条纵向基准线和一个预埋标高基准点。 3）管线工程的测量【一级20多】 （1）测量内容：给水排水管道、燃气管道、热力管道、油气输送管道等的测量。 8 （2）测量方法: 1 7 9 4 8 ①管线中心定位的测量方法 3 信 微 定位的依据：依据地面上已有建系筑物进行管线定位，也可根据控制点进行管线定位。 联 管线的起点、终点及转折点称题为管道的主点。 押 ②管线高程控制的测量方法准 精 为了便于管线施工时引测高 程及管线纵、横断面测量，应沿管线设置临时水准点其定位偏差应符合规定。 例如：水准点一般都选在已有建筑物的墙角、台阶和基岩等处。如无适当的地面建筑，应提前埋设临时标桩 作为水准点。 8 1 7 9 8 4 信 3 微 ③地下管线工程测量 系 联 一 地下管线工程测量必须在回填前进行，要测量出管线的起止点、 窨井的 唯 坐标和管顶标高，再根据测量资料绘 制竣工平面图和纵断面图。 4）长距离输电线路钢塔架（铁塔）基础施工测量 基础中心桩测设依据 起止点、转折点、沿途障碍物实际情况 中心桩控制方法 十字线法、平行基线法，控制桩应根据中心桩测定 短距离测量 钢尺量距→20m～80m 大跨越档距测量方法 ①电磁波测距法、解析法； ②一段架空送电线路，其测量视距长度：≤400m。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 速记： 长距十平 打垮慈禧 3.水准测量法的技术要求 （1）各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙面水 准点应设于稳定的建筑物上，点位应便于寻找、保存和引测。一个测区及其周围至少应有3个水准点。水准 点之间的距离，一般地区应为1~3km，工厂区宜小于1km。 （2）水准观测应在标石埋设稳定后进行。 （3）设备安装过程中测量时，最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其 观测精度应提高。 8 7 1 9 4 8 2.1.3 工程测量仪器的应用 3 信 微 1.水准仪、经纬仪、全站仪的应系用 联 水准仪 （1）主要功能题：测量标高和高程。 押 （2）测量两准点间高差的仪器，广泛用于控制、地形和施工放样等测量工作。 精 （3）用于建 筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。 （4）用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测 量。 8 1 7 9 8 4 信 3 微 系 联 一 1.水准仪、经纬仪、全站仪的应用【一级22（补）多】 唯 经纬仪 （1）经纬仪的主要功能是测量水平角和竖直角。主要 应用于机电工程建（构）筑物建立平面 控制网的测量以及厂房（车间）立柱安装垂直度的控制测量。 （2）在机电安装工程中用于测量纵、横中心线，建立安装测量控制网并在安装全过程进行测 量控制。 1.水准仪、经纬仪、全站仪的应用 全站仪 全站仪具有角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量、三维坐标测量、 导线测量、交会定点测量和放样测量等多种用途。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。 采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装 控制网的测设、建安过程中水平距离的测量等。 2.其它测量仪器 1）电磁波测距仪 （1）电磁波测距仪的分类 电磁波测距仪按其所采用的载波可分为：微波测距仪、激光测距仪、红外测距仪。后两者又统称为光电测距 8 仪。 1 7 9 4 8 （2）电磁波测距仪的应用 信 3 微 电磁波测距仪具有小型、轻便、系精度高等特点。电磁波测距仪已广泛应用于控制、地形和施工放样等测量中， 联 成倍地提高了工作效率和测量题精度。 押 准 精 2）激光测量仪器 8 1 7 激光测量仪器 功能 9 8 4 激光准直仪 用于大直径、长距离、回转型设备同心 度的找正测量以及高塔信 3 体、高塔架安装过程中同心度 微 激光指向仪 的测量控制 联 系 一 激光垂准仪 用于高层建筑、烟囱、电梯等施工过程中平面 控制点唯的竖向引测和垂直度的测量 激光经纬仪 用于施工及设备安装中的定线、定位和测设已知角 度 激光水准仪 除具有普通水准仪的功能外，尚可作准直导向之用 激光平面仪 适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注及抄平工 作。可用于大型储罐倒装法施工时罐体提升时的水平控制 【例】三角高程测量精度的影响因素有（ ）。 A.距离误差 B.大气垂直折光误差 C.垂直角误差 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 D.仪器及视标高误差 E.环境温度差 答案：ABCD 【例】连续生产线上的设备安装标高测量应选用（ ）基准点。 A.简单标高 B.预埋标高 C.中心标板 D.木桩式标高 答案：B 【案例背景】A公司配置有激光准直仪、激光铅直仪、激光经纬仪、激光水准仪、激光平面仪等。设置了施工 测量基准，包含若干个便于观测、不易被扰动且牢固的临时水准点和管道轴线控制桩。对建设单位移交桩进 行复核测量。 【问题】管道起点终点转折点坐标和管顶点标高分别用什么仪器测量？ 解析：管道起点、止点、转折点的坐标采用激光经纬仪；管顶标高应选择激光水准仪。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.2 起重技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 多选 2 2 2 案例 12 6 12 5 2.2.1 起重机械的分类与选用 1.起重机械的分类、适用范围 1）起重机械的分类 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）常用起重机的特点及适用范围 8 1 7 （1）流动式起重机 8 4 9 优点：机动性强，使用范围广，可以方便地转移场地。 信 3 微 缺点：对场地的要求较高，必须在平整且坚硬的地面上才能 正 常工作。流联动 系 式起重机可分为：汽车起重机、 一 履带起重机、全地面起重机、轮胎起重机和随车起重机。 唯 ① 轮胎起重机：可以在360°的范围内进行全周作业，轮胎起重机 能带载行驶，作业适应性大。 ②履带起重机：由于履带的接地面积大，又能在松软的路面上行走，它具有地面附着力大、爬坡能力强、转 弯半径小、作业时不需要支腿支承、可以吊载行驶等特点。 （2）塔式起重机 塔式起重机多用于房屋建筑施工中，另外在机电工程中，大型锅炉钢架安装、水泥生产线窑尾塔架施工以及 化工装置的围护钢结构等施工均能用到塔式起重机。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）桅杆起重机【一级20案】 桅杆起重机由桅杆本体、动力-起升系统、稳定系统组成。 ① 桅杆本体：包括桅杆、基座及其附件。 ②动力-起升系统：主要由卷扬机、钢丝绳（跑绳）、起重滑车组、导向滑车等组成。近年的吊装作业中也有 采用液压提升系统的桅杆。 ③ 稳定系统：主要包括 缆风绳、地锚等。 缆风绳与地面的夹角 应为30°~45°。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 桅杆的稳定性 （1）缆风绳的设置要求：直立单桅杆顶 部缆风绳的设置宜为6~8根，对倾斜吊装的桅杆应加设后背主缆风绳, 后背主缆风绳的设置数量不应少于2根。 （2）直立单桅杆各相邻缆风绳之间的水平夹角 不得大于60°。 （3）缆风绳应设置防止滑车受力后产生扭转的设施。 8 （4）需要移动的桅杆应设置备用缆风绳。 9 1 7 8 4 信 3 微 系 联 一 唯 桅杆使用的要求 （1）桅杆的使用应执行桅杆使用说明书的规定，不得超载使用。 （2）桅杆组装应执行使用说明书的规定，桅杆组装的直线度应小于其长度的1/1000，且总偏差不应超过20mm。 （3）桅杆基础应根据桅杆载荷及桅杆竖立位置的地质条件及周围地下情况设计。 桅杆使用的要求 （4）采用倾斜桅杆吊装设备时，其倾斜度不得超过15° （5）当两套起吊索、吊具共同作用于一个吊点时，应加平衡装置并进行平衡监测。 （6）吊装过程中，应对桅杆结构的直线度进行监测。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）门式起重机（龙门吊） 机电工程中常常用在大型设备（大型锅炉）组合场地或者钢结构预制场地。大型建筑结构的液压整体提升和 大型门式起重机的液压整体提升，这两类工程也是目前大型设备和构件整体提升中所占比例最高的，常用到 门架起重机，门架起重机为非标准起重机。 （5）门座起重机 广泛应用于港口、码头货物的机械化装卸， 造船厂船舶的施工、机电安装工程。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.起重机选用的基本参数【一级22多、21多】 起重机选用的基本参数主要有： 吊装载荷、额定起重量、最大幅度、最大起升高度等。 8 1 7 9 8 4 信 3 微 系 联 一 唯 1）计算载荷 （1）动载荷系数 一般取动载荷系数k1=1.1。 （2）不均衡载荷系数 一般取不均衡载荷系数K2=1.1~1.25。 （3）吊装计算载荷 单台吊装计算载荷=K1×Q。 多台起重机联合起吊设备，计算载荷的一般公式为 =K1×K2×Q。 2）额定起重量 （1）起重机在选定的臂长和回转半径下的最大起重量，应大于吊装计算载荷。 （2）两台起重机械同时起吊一重物时，宜选用相同类型或性能相近的起重机。要根据起重机械的起重能力进 行合理的负荷分配；起吊重量不应超过两台起重机械所允许起吊重量总和的75%。每一台起重机械的负荷量不 宜超过其安全负荷量的80%。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）最大起升高度【一级23多】 最大起升高度Hm>H1+H2+H3+H4。 H--起重机吊臂顶端滑轮的起重高度（m）； H1--设备高度（m）； H2--设备顶面到吊钩的索具高度（包括钢丝绳、平衡梁、卸扣等的高度）（m）； H3--基础或地脚螺栓顶面至就位时设备底面的高度（m）； H4--基础或地脚螺栓顶面高度（m）。 3.流动式起重机的选用 8 1）流动式起重机的特性曲线 1 7 9 4 8 反映流动式起重机的起重能力、最大3起升高度随臂长、幅度的变化而变化的曲线分别称为起重量特性曲线和 信 微 起升高度特性曲线。有的起重机系已将特性曲线量化成表格形式，称为特性曲线表。常见的有起重量性能表。 联 题 押 准 精 2）流动式起重机的选用步骤 步骤 依 据 确定及选择 1 根据被吊设备（构件）的就位平面位 置、现场情况； 站车位置+幅度 2 根据就位高度、设备尺寸、吊索高度等确 定设备吊装的最小起升 8 确定臂长 1 7 高度，再由起重机的起升高度曲线； 9 8 4 3 通过起重机的起重量性能表； 信 3 查表：额定起重量 微 4 如果起重机的额定起重量大于计算载荷； 联 系 合格，否则重新选择 一 5 计算吊臂与设备、吊臂与附近构筑物、设备与构筑物 等之间唯的安 符合规范要求，合格；否则重选； 全距离。 3）流动式起重机的基础处理 （1）流动式起重机必须在水平坚硬的地面上进行吊装作业。吊车工作位置（包括吊车行走路线）的地基需进 行处理。 （2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在复杂地基上吊装重型设 备。应请专业人员对基础进行专门设计，并编制地基处理方案。 （3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.2 起重技术 2.2.2 索吊具的分类与选用 1.钢丝绳、吊索、吊具 （1）钢丝绳的规格 钢丝绳由高碳钢丝制成。钢丝绳的规格较多，起重吊装常用6×19+FC（IWR）、6×37+FC（IWR）、6×61+FC（IWR） 三种规格的钢丝绳。其中6代表钢丝绳的股数19（37、61）代表每股中的钢丝数,“+”后面为绳股中间的绳 芯，其中FC为纤维芯、IWR为钢芯。 （2）钢丝绳的直径 6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受损的地方; 6×37+1钢丝绳一般用于钢绳承受弯曲的场合，常用于滑轮组中，作为穿绕滑轮组起重绳，也可用作吊索; 8 6×61+1钢丝绳柔性适用于滑轮组、吊索1 7和绑吊物等。 9 4 8 3 信 微 系 联 题 押 准 精 2）吊索 吊索俗称千斤绳或绳扣。用其挂在起重 机吊钩上或滑车组的下滑车上吊装设备构件等重物。 （1）吊索与铅垂线的夹角要求 一般应控制为30°~45°，在特殊情况下，不得 大于60°。若采用2个以上吊点起吊时，每点的吊索与水平 线的夹角不宜小于60°。 8 （2）吊索的使用要求【一级24单】 9 1 7 8 4 ①钢丝绳吊索主要根据吊物重量、吊索直径、根数、受力 角度、钢丝绳公称抗信拉 3 强度及安全系数等参数进行 微 选用。 系 联 一 ②吊索钢丝绳的安全系数与被吊设备、构件的精密（重要）程度 及吊索 唯 捆绑方式有关。 ③钢丝绳在绕过不同尺寸的销轴或滑轮时，其强度应根据不同的弯曲 情况进行折减。 （3）钢丝绳环索（吊装带）不得使用的情况 ① 禁吊标志处绳端露出且无法修复；绳股产生松弛或分离，且无法修复。 ②钢丝绳出现断丝、断股、钢丝挤出、单层股钢丝绳绳芯挤出、钢丝绳直径局部减小、绳股挤出或扭曲、扭 结等缺陷；无标牌，不得使用。 3）钢丝绳安全系数【一级22（补）案、20案】 钢丝绳安全系数为标准规定的钢丝绳在使用中允许承受拉力的储备拉力，即钢丝绳在使用中破断的安全裕度。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）吊耳、卸扣的使用要求 （1）吊耳使用要求 ①设备出厂前应按设计要求做吊耳检测，并出具检测报告，设备到场后应对吊耳外观质量进行检查，必要时 进行无损检测。 ②现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测。设备到场后技术人员要对吊耳焊接位置及 尺寸进行复测。 8 7 1 9 4 8 3 信 微 系 联 题 押 （2）卸扣使用要求 准 精 ①不得超载使用，无额定负 荷标记或标志不清的卸扣禁止使用。 ② 卸扣使用前应进行外观检查。卸扣表面应光滑，不得有毛刺、裂纹、尖角、夹层等缺陷。发现有永久变形 或裂纹应报废。不得利用焊接的 方法修补卸扣的缺陷。 ③卸扣只能承受纵向拉力，不得横向 受力。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2. 吊梁【一级22案、20多】 1）吊梁（平衡梁）的作用 （1）减少被吊设备（构件）起吊时所承受的挤压力，避免损坏设备。 （2）缩短吊索的高度，减少动滑轮的起吊高度。 （3）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷。 （4）转换吊点。双机抬吊时的平衡梁，主要起到分配起重机负荷和转换吊点的作用。 2）吊梁的设计与使用要求 （1）吊梁的设计 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 吊梁应按被吊件的形状特征、尺寸和重量大小、吊装机械的性能以及吊装方法等条件进行设计。 （2）吊梁的使用要求 ①使用前应检查确认。主要受力件出现塑性变形或裂纹、吊轴损量达到原件尺寸的5%、吊梁锈蚀严重等均不 得使用。 ②使用中出现异常响声、结构有明显变形等现象应立即停止。 ③使用中应避免碰撞和冲击。 ④吊梁使用后应清理干净，应放置在平整坚硬的支垫物上，并应由专人保管。 3.起重滑车 1）滑车的使用要求 滑车按其用途和装设目的有定滑车、动滑车和导向滑车3种，定滑车和动滑车用绳索串联地穿绕于滑车之间 组成滑车组。 滑车组使用时，滑车组中的定滑车位置不动，只有滑轮转动，而动滑车随重物同步移动，起省力作用；且滑 车组中滑轮愈多愈省力，但重物的移动速度亦相应愈慢。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）滑车组钢丝绳穿绕方法 （1）顺穿法 将绳索的一端按顺序逐个绕过定 滑车和动滑车各滑轮的一种简单穿绳方法，视卷扬机的台数不同，可抽出单 头，也可有一个不转动的平衡滑轮而 抽出双头。 单头顺穿法会因各段绳索受力不相等， 而易造成滑车歪斜。 双抽头顺穿法不但能避免滑车发生歪斜，而 且工作平稳、减少阻力，加快吊装速度。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）花穿法 在滑车组滑轮数量较多，又用一台卷扬机牵引时可用花穿法，用以改善滑车组的工作条件并降低抽出头的拉 力，还可保证滑车组受力均匀而起吊平稳。 （3）穿绕方法的选择 滑轮组的穿绕方法根据滑轮组的门数确定其穿绕方法，常用的穿绕方法有：顺穿、花穿和双跑头顺穿。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 一般3门及以下→顺穿； 4~6门→花穿； 7门以上→双跑头顺穿。 速记：3顺46花，7门双跑头 （1）滑车应按出厂铭牌和产品使用说明书使用，不得超负荷使用。多轮滑车仅使用其部分滑轮时，滑车的起 重能力应按使用的轮数与滑车全部轮数的比例进行折减。 （2）滑车组动、定（静）滑车之间的距离要符合相关规范的要求，最小距离不得小于1.5m；跑绳进入滑轮的 偏角不宜大于5°。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 4.卷扬机 速记：公鹅绒 选用 一般采用电动单筒慢速卷扬机 卷扬机 ①额定牵引拉力 基本参 ②工作速度：即卷筒卷入钢丝绳的速度 。 8 1 7 数 ③容绳量：即卷扬机的卷筒允许容纳的钢丝 绳工作长度的最大值。每 8 4台9卷扬机的铭牌上都标有对 某种直径钢丝绳的容绳量，选择时必须注意， 如果实际使用的钢丝信绳 3 的直径与铭牌上标明的直径 微 不同，还必须进行容绳量校核。 系 联 一 唯 5.手拉葫芦 1）手拉葫芦使用检查 （1）使用前须检查起升结构的完好性、运转部分的灵活性及润滑是否良好，拉链应灵活自如，不应有跑链、 掉链和卡滞现象。 （2）使用时应将链条摆顺，逐渐拉紧，两吊钩受力在一条轴线上，经检查确认无问题后，再进行起重作业。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）手拉葫芦使用要求 （1）手拉葫芦吊挂点承载能力不得低于1.05倍的手拉葫芦额定载荷；当采用多台葫芦起重同一工件时，操 作应同步，单台葫芦的最大载荷不应超过其额定载荷的70%。 （2）手拉葫芦在垂直、水平或倾斜状态使用时，手拉葫芦的施力方向应在链轮平面上，以防卡链或掉链。 （3）如承受负荷的手拉葫芦需停留较长时间，必须将手拉链绑在起重链上，以防自锁装置失灵。 （4）已经使用3个月以上或长期闲置未用的手拉葫芦，应进行拆卸、清洗、检查并加注润滑油。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.2 起重技术 2.2.3 吊装方法和吊装稳定性要求 1.吊装方法 1）机电工程常用的吊装方法 8 1）机电工程常用的吊装方法 1 7 9 4 8 利用构筑物吊装的要求 3 信 微 ① 应对承载的结构在受力条件下系的强度和稳定性进行校核。 联 ②选择的受力点和方案应征得题设计人员的同意。 押 ③ 对于通过锚固点或直接准捆绑的承载部位，还应对局部采取补强措施，如采用大块钢板、枕木等进行局部补 精 强，采用角钢或木方对梁或 柱角进行保护。 ④施工时，应设专人对受力点的结构进行监视。 2）设备、结构件吊装 （1）设备吊装 ①建筑机电设备吊装。优先选用流动式 起重机进行吊装。用滚杠装卸时，滚杠粗细应一致，滚道的搭设应平 整、坚实、接头错开。用拔杆吊装时，各吊 点的受力应均匀。 ②工业设备吊装。卧式设备吊装时，吊点间距宜 大于设备长度的1/3，并使用吊梁吊装。采用兜捆方式吊装时， 应对索具与设备的边缘棱角接触部位进行保护，并对设备进行保护。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）特种钢结构吊装 ①大跨度屋盖整体提升前，应矫正所有吊索铅直线垂直度，进行载重调试，各吊点水平高差不超过2mm，进行 试提升。 ②网架采用提升或顶升时，验算载荷应包括吊装阶段结构自重和各种施工载荷并乘以动力系数1.1。如采用拔 杆，动力系数取1.2；采用履带起重机或汽车起重机，动力系数取 1.3。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.吊装稳定性【一级19案】 1） 起重吊装作业失稳的原因及预防措施 失稳类型 主要原因 措施 起重机械 ①超载 ①严禁超载 失稳 ②支腿不稳定 ②打好支腿并用道木和钢板垫实和加固，确保支腿稳定 ③机械故障 ③严格机械检查 ④起重臂杆仰角超限 ④起重臂杆仰角45°≤θ≤78° ①多机吊装的不同步； ①尽量采用同机型、吊装能力相同或相近的吊车，并通过 ②不同起重能力的多机吊装荷 主副指挥来实现多机吊装的同步； 吊装系统 载分配不均； ②通过计算机控制来实现多吊点的同步； 失稳 ③多动作、多岗位指挥协调失 ③制定周密指挥和操作程序并进行演练，达到指挥协调一 误； 致； ④桅杆系统缆风绳、地锚失稳 ④严格按吊装方案和工艺计算设置，设置完成后进行检查 并做好记录。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.吊装稳定性 1） 起重吊装作业失稳的原因 及预防措施 失稳类型 主要原因 措施 吊装设备或构件 由于设计与吊装时受力不一致、 对于细长、大面积设备或构件采用多吊点吊装；薄壁 失稳 设备或构件的刚度偏小 设备进行加固加强；对型钢结构、网架结构的薄弱部 位或杆件进行加固或加大截面，提高刚度 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）地锚的种类及要求 （1）地锚的种类 ① 全埋式地锚。或称埋入式地锚，可以承受较大的拉力，适合于重型吊装。 ②活动式地锚。这种地锚一般承受的力不大，重复利用率高，适合于改、扩建工程。 ③利用已有建筑物作为地锚。在利用已有建筑物前，必须获得建筑物设计单位的书面认可。使用时应对基础、 柱子的棱角进行保护。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）地锚设置和使用要求【一级22（补）多】 ①地锚结构形式应根据受力条件和施工地区的地质条件进行设计和选用。地锚的制作和设置应按吊装专项施 工方案的规定计算校核。 ②埋入式地锚基坑的前方，缆风绳受力方向坑深2.5倍的范围内不应有地沟、线缆、地下管道等。 ③埋入式地锚在回填时，应用净土分层夯实或压实，回填的高度应高于基坑周围地面400mm以上，且不得浸 水。地锚设置完成后应做好隐蔽工程记录。 ④埋入式地锚设置完成后，受力绳扣应进行预拉紧。 2.2.4 吊装方案的编制与实施 1.吊装方案的编制依据 （1）相关法律、法规、规范性文件、标准、规范文件。 （2）设计文件。 （3）施工合同、施工组织设计。 2.吊装方案的编制内容【一级19多】 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3.吊装方案的实施 1）吊装方案审批和变更 8 （1）吊装方案审批。编制完成的吊装方案应按规定履 行审批手续。 9 1 7 8 4 （2）吊装方案变更。审批后的吊装方案应具有执行的严肃 性和技术的权威性，信如 3 需更改也应履行必要的手续。 微 对吊装方案中的重大变化，如吊装方法的改变、吊装机具种 类的改变以及主系要机索具和材料的代用等，吊装 联 一 方案实施单位（或方案编制人）应写出书面变更申请，并附有必 要的计 唯 算和说明，上报原吊装方案批准单位 和人员。待批准后，方可按变更后的内容实施。 2）吊装组织机构 （1）建立与吊装规模相适应的吊装组织机构，是实施顺利吊装的组织保证。 （2）项目部领导和指挥人员负责全面指挥、决策和协调。 3）吊装方案交底 （1）吊装方案经批准后应下发给有关单位和人员，在初步了解方案内容后，一般在施工准备阶段进行技术交 底。 （2）吊装技术负责人或方案编制人向参与吊装的有关人员进行技术交底。 （3）方案交底以吊装方案的内容和设计图纸为依据，重点是工程特点、吊装程序、工艺方法、技术关键和安 全措施。 速记：特工装安监 （4）技术交底后，做好交底记录，经有关部门签证后，保存、归档、备查。 4）吊装过程检查 （1）从吊装准备工作开始到吊装结束，重要的施工作业均应在检查人员的监督下进行。 （2）检查工作贯彻吊装全过程，对重要的技术环节和涉及吊装安全的重大技术措施，应按有关要求逐项检查， 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 项项通过。隐蔽工程应在检查人员的监督下实施，并填写隐蔽工程记录。 （3）吊装机械和机索具应在对其进行检查并确认合格后方可进入安装位置。 5）试验和试吊 （1）在重大的设备吊装前，应对新设计制作的桅杆等吊装机械、自制的吊梁、吊具等机具进行起重能力试验， 以确定其最大负荷能力。 （2）试吊的时间不宜过长，般控制在10min左右。试吊时设备离开地面的距离不应超过100mm。试吊后要对 各装机索具进行一次全面的检查。对所发生的异常情况，应采取措施加以解决，必要时应再进行一次试吊装。 6）吊装就位和收尾 （1）对于重大的设备吊装工程应在得到吊装指令后方可进行正式吊装。 （2）吊装前应对有关的供电部门提出保证供电的要求，采取保险措施，以防停电引发事故。吊装过程中有触 电危险时，应联系停电，并派人监护。需要中断的道路应在路口处按规定设置警示牌、警示灯，并派专人看 守。吊装现场设置警戒区域，禁止无关人员进入。 （3）设备就位后，应立即进行设备找正定位及地脚螺栓的紧固。 （4）在拆除吊装机具时，仍应按吊装方案的工艺方法进行，保证收尾阶段的安全。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.2 起重技术 4.吊装安全专项施工方案【一级23案、20案】 危大工程 超危大工程 编制专项方案 需要专家论证 1.采用非常规起重设备、方法，单件起重量在10KN 1.采用非常规起重设备、方法，单件起重量在100KN 及以上的起重吊装。 的起重吊装。 2.采用起重机械进行安装的工程。 2.起重量300kN及以上，或搭设总高度200m及以上， 3.起重机械安装和拆卸工程。 或搭设基础标高在200m及以上起重机械安装和拆卸 工程。 审批：施工单位（总包）编制-施工单位（分、总包） 审批：施工单位（总、分包）技术负责人签字-总监理 技术负责人签字-总监理签字、盖章。 签字盖章-施工总包组织专家论证（≥5人） 【例】下列起重机中，（ ）属于臂架式起重机。 A.门座式起重机 B.桥式起重机 C.桅杆起重机 8 7 D.门式缆索起重机 9 1 4 8 E.履带起重机 信 3 微 答案：ACE 系 联 题 押 准 【例】桅杆式起重机的动力提升系统包括（ ）。 精 A.跑绳 B.导向滑车 C.地锚 D.起重滑轮组 E.卷扬机 答案：ABDE 【例】履带起重机的吊装载荷包括（ ）。 8 1 7 A.设备重量 8 4 9 B.吊索（绳扣）重量 信 3 微 C.吊钩滑轮组重量 联 系 一 D.从臂架头部垂下的起升钢丝绳重量 唯 E.固定在吊臂上面定滑轮 答案：ABCD 【例】与吊索钢丝绳安全系数有关的是（ ）。 A.吊索公称直径 B.吊索捆绑方式 C.吊索受力角度 D.吊索强度等级 答案：B 【案例背景】施工单位项目部进场后，编制了施工组织设计和各专项方案。因设备布置在主楼三层设备间， 采用了设备先垂直提升到三楼，再水平运输至设备间的运输方案。设备水平运输时，使用混凝土结构柱做牵 引受力点，并绘制了设备水平运输示意图（如下图），报监理及建设单位后被否定。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【问题】设备运输方案被监理和建设单位否定的原因何在？如何改正？ 解析：设备运输方案被监理和建设单位否定的原因和改正措施： （1）设备的牵引绳不能直接绑扎在混凝土结构柱上，应在混凝土柱四角应用木方（或角钢）保护； （2）牵引绳采用结构柱为受力点，须报原设计单位校验同意后实施。 【案例背景】某安装公司承接了一生活垃圾焚烧发电项目，工作内容包括2500t/d的1台垃焚烧炉，1台25MW 的汽轮机发电机组及配套工程等。焚烧支座重量32吨汽包中心标高42.5m，计划用250t履带式起重机采用单 8 主吊直接提升法完成汽包吊装就位。 1 7 9 4 8 项目部按施工进度计划安排250t履带3起重机进场后，在现场组装时被监理工程师叫停。经查项目部编制的 信 微 《250t履带起重机安拆专项方案系》已经安装公司内部和监理工程师审批通过。 联 【问题】监理工程师叫停履带题起重机组装的做法是否正确？说明原因。 押 解析：（1）监理工程师叫停准履带起重机组装的做法正确。 精 （2）原因：现场组装250 t履带起重机属于超过一定规模的危险性较大的分部分项工程，应编制专项施工方 案，安装公司还应组织专家进行论证，专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.3 焊接技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 多选 2 2 2 2 案例 2.3.1 焊接设备和焊接材料的分类及选用 8 7 1.焊接设备 9 1 4 8 1）焊接设备分类 信 3 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）常用焊接设备的应用【一级20多】 （1）焊条电弧焊，在各类焊接结构制造业得到较广泛应用。 （2）钨极惰性气体保护焊 ①应用的金属材料种类多。 ②适用的接头厚度范围：0.5~4.0mm。 ③适用各种焊接位置：平焊、平角焊、横焊、立焊和仰焊，以及水平固定的管件对焊接头的全位置焊。 ④可用于焊接自动化。 （3）CO2气体保护焊，主要用于低碳钢及低合金钢等焊接，也适用于易损零件的堆焊及铸钢件的补焊等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.焊接材料 1）焊条的分类及选用 （1）焊条分类 按熔渣碱性分类：碱性焊条（又称作低氢型焊条）和酸性焊条。 （2）焊条选用要求 综合考虑以下因素：钢材化学成分及力学性能；焊缝金属性能；钢结构特点（板厚、接头形式）和受力状态； 工艺性，焊接位置和施焊条件（室内、野外）；焊接工作量（焊缝长度、焊缝当量）。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）同种钢材焊接时焊条 选用原则【一级22多】 同种钢材焊接时 ①焊缝金属的力学性能和化学成分匹配原则。在焊接结构刚性大、接头应力高、焊缝易产 焊条选用原则 生裂纹的不利情况下，应考虑选用比母材强度低的焊条。当母材中碳、硫、磷等元素的含 量偏高时，焊缝 中易产生裂纹，应选用抗裂性能好的低氢型焊条。 ②保证焊接构件的使 用性能和工作条件原则。对承受动载荷和冲击载荷的焊件，除满足强 度要求外，主要应保证焊 缝金属具有较高的塑性和韧性，可选用塑、韧性指标较高的低氢 型焊条。 ③满足焊接结构特点及受力条件 原则。对结构形状复杂、刚性大 8 的厚大焊件，在焊接过程 1 7 中，冷却速度快，收缩应力大，易产生裂纹，应选用抗裂性好9、韧性好、塑性高、氢裂纹 8 4 倾向低的焊条。 信 3 微 ④考虑施工条件和可操作性原则。对受力 不大、焊接部 系 位难以清理的焊件、狭小或通风条 联 一 件差的场合，应选用对铁锈、氧化皮、油污 不敏感唯的酸性焊条。 （4）异种钢焊接时焊条选用的原则 ① 碳钢和低合金钢焊接。一般要求焊缝金属或接头强度不低于两种被焊金属的最低强度，选用的焊条强度应 能保证焊缝及接头的强度不低于强度较低侧母材的强度，同时焊缝金属的塑性和冲击韧性应不低于强度较高 而韧性较差侧的母材性能。 ②低合金钢和奥氏体不锈钢的焊接。应按照对熔敷金属化学成分限定的数值来选用焊条，一般选用铬镍含量 较高的、塑性和抗裂性较好的奥氏体不锈钢焊条，但应按焊接性较差的不锈钢确定焊接工艺。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）钨极材料特性及种类 （1）钨极材料特性（全优点） 手工钨极氩弧焊用的电极材料应具有较强的电子发射能力，能形成稳定的电弧具有耐高温性，在电弧高温下 不易蒸发和损耗，能承受较大的焊接电流，具有足够的强度和耐磨性等。 （2）钨极的种类 ①纯钨极→要求焊机具有高的空载电压。 ②钍钨极→不易烧损，粉尘具有微量的放射性。 ③铈钨极→优点更多，几乎没有放射性危害，是目前应用最广的一种电极材料。 3）焊丝的分类及选用 8 7 1 9 4 8 实心焊丝 主要用于钨极气体3保护焊和熔化极气体 主要考虑焊缝金属应与母材力学性能或物理 信 微 保护焊 系 性能的良好匹配。 联 药芯焊丝 用于采用题CO2和Ar+CO2为保护气体的熔 前者用于普通结构，后者用于重要结构。 押 化极气准体保护焊 精 自保护药芯焊丝 不用另 加气体保护焊，抗风能力优于气体 通常可在四级风力下施焊，适用于野外或高空 保护焊 作业。 4）焊接气体分类及应用【一级23多】 焊接气体分类 气焊、切割用气体：助燃气体（O2）； 可燃气体：乙炔、丙烷、液化石油气、天然气等 。 焊接用保护气体：二氧化碳（CO2）、氩气（Ar）、 8 1 7 氦气（He）、氮气（N2）、氧气（O2）和氢气（H2）。 8 4 9 信 3 微 系 联 一 唯 氮气弧焊时，用N2作为保护气体可焊接铜和不锈钢。N2也常用于等离子弧切割，作为外层保护气。 5）焊接材料的复验要求 （1）钢结构的焊接材料复验 建筑结构安全等级为一级的一、二级焊缝、建筑结构安全等级为二级的一级焊缝、大跨度的一级焊缝、重级 工作制吊车梁结构中的一级焊缝中所用焊接材料应按到货批次进行复验，合格后方可使用。 （2）特种设备的焊接材料复验 球罐用的焊条和药芯焊丝应按批号进行扩散氢复验。焊条、焊丝、焊剂超过期限时，应经复验合格后方可使 用。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 7）焊条保管、烘干 ①焊条必须存放在干燥通风、整洁的库房中，摆放在距离地面、墙面300mm以上的架子上，应保持上下、左 右空气通畅，以免受潮。焊条库房中应装有温度计和湿度计，库房内温度不得低于5℃，湿度不得大于60%。 ②一般酸性焊条，烘干温度为70~150℃，保温时间为1~1.5h；碱性焊条烘干温度为300~400℃，保温时间为 1~2h。烘干后的焊条应随烘随用，并应存放在保温桶内，以免再次受潮。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.3 焊接技术 2.3.2 焊接方法和焊接工艺 1.焊接方法 焊接是利用加热、加压或二者并用的方法，将两种或两种以上的同种或异种材料通过原子或分子之间的结合 或扩散连接成一体的工艺过程。 熔化焊 可以分为：电弧焊、电渣焊、气焊、电子束焊、激光焊 压力焊 可以分为：爆炸焊、冷压焊、摩擦焊、扩散焊、超声波焊、高频焊以及电阻焊 钎焊 采用比母材熔点低的金属材料作钎料，利用液态钎料润湿母材，填充接头间隙。其包括硬钎焊和软 钎焊两种 8 7 1 9 4 8 2.焊接工艺 信 3 微 1）焊接接头 系 联 （1）焊接接头由焊缝、熔合题区、热影响区和母材金属组成。 押 （2）焊接接头形式：对接准接头、T形接头、角接接头及搭接接头等。 精 8 1 7 2）焊缝形式 8 4 9 （1）焊缝坡口形式。坡口分成I形（不开坡口）、V形、 单边V形、U形、双信U 3 形、J形等各种坡口形式。 微 （2）焊缝结合形式。分为对接焊缝、角焊缝、塞焊缝、槽焊 缝、端接焊缝 系 。 联 一 （3）焊缝在施焊时的空间位置。分为平焊缝、立焊缝、横焊缝 、仰焊唯缝。 3）预热及焊后热处理 （1）进行焊前预热和焊后热处理，以防止延迟裂纹的产生。若不能及时进行热处理，则应在焊后立即后热 200~350℃保温缓冷，焊后热处理可降低焊接残余应力，防止裂纹的产生。 （2）焊后热处理应符合设计文件规定或相关施工标准、规范、焊接工艺评定报告的要求。 3.焊接工艺评定【一级18案】 焊接工艺评定是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。 1）焊接工艺评定实施 焊接工艺评定应在本单位进行，由本单位操作技能熟练的焊接人员使用本单位设备焊接试件。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）焊接工艺评定报告（PQR）。记载验证性试验及其检验结果，对拟定的预焊接工艺规程进行评价的报告。 （2）焊接工艺评定预规程（PWPS）。为进行焊接工艺评定所拟定的焊接工艺文件。 （3）焊接工艺规程（WPS）。根据合格的焊接工艺评定报告编制，用于产品施焊的焊接工艺文件。 8 （4）焊接工艺指导书（WWI）。与制造焊件1 7有关的加工和操作细则性作业文件。焊工施焊时使用的作业指导书， 9 4 8 可保证施工时质量的再现性。 3 信 微 一个焊接工艺评定报告可用于编系制多个焊接作业指导书。 联 一个焊接作业指导书可以依据题一个或多个焊接工艺评定报告编制。 押 2）焊接工艺评定相关规范准使用要求 精 （1）锅炉焊接前，应根据 产品焊接接头形式进行焊接工艺评定并编制焊接作业指导书。 （2）压力容器施焊前，受压元件焊缝、与受压元件相焊的焊缝、熔入永久焊缝内的定位焊缝、受压元件母材 表面堆焊与补焊，以及上述焊缝 的返修焊缝都应进行焊接工艺评定或者具有经过评定合格的焊接工艺支持。 （3）工业管道承压件与承压件焊接 、承压件与非承压件焊接均应采用经评定合格的焊接工艺。 （4）钢结构焊接前，针对首次采用的钢 材、焊接材料、焊接方法、焊接接头、焊接位置、焊后热处理等各种 参数及参数的组合，施工单位应进行焊接工 艺评定试验，并以此编制焊接工艺卡指导现场焊接施工。 3）焊接工艺评定规则 （1）按照《承压设备焊接工艺评定》NB/T 47014-2023，把所有焊接工艺参数分为重要因素、补加因素和次 8 要因素三种。 9 1 7 8 4 （2）重要因素变化的情况都需要重新进行评定，如焊接 方法、母材分类、母材信 3 厚度、焊丝类别、预热、焊后 微 热处理、保护气体种类、电流种类和极性等变化都可以成为 重要因素。 系 联 一 （3）当有冲击韧性要求时，补加因素就上升为重要因素，如线能 量、 唯 平焊改立焊、多道焊改为单道焊等，反 之则下降为次要因素。次要因素变化则无需要进行评定，如坡口形式 尺寸、焊丝规格、保护气体流量等，但 需要重新编制焊接工艺规程。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.3 焊接技术 2.3.3 焊接应力与焊接变形 1.降低焊接应力的措施【一级22（补）多】 设计措施 （1）减少焊缝的数量和尺寸 （设计人 （2）避免焊缝过于集中 员） （3）优化设计结构 工艺措施 （1）采用较小的焊接线能量 （操作工 （2）合理安排装配焊接顺序 人） （3）层间进行锤击 （4）预热拉伸补偿焊缝收缩 （5）焊接高强钢时，选用塑性较好的焊条 （6）预热 （7）消氢处理：温度一般为300~350℃，保温2~6h后冷却。主要目的是使焊缝金属中的扩散氢 逸出，降低焊缝及热影响区的含氢量，防止氢致冷裂纹的产生。 （8）焊后热处理 （9）利用振动法来消除焊接残余应力 8 7 1 9 4 8 3 信 微 2.焊接变形的危害及预防焊接变系形的措施 联 题 押 准 精 速记： 面内纵横转 面外角扭弯失稳 8 1 7 焊接变形分类与危害 9 8 4 分类 信 3 微 面内变形：纵向收缩变形、横向收缩变形和焊缝回转变形 系 联 一 面外变形：角变形、弯曲变形、扭曲变形、失稳波浪变形 唯 危害 降低装配质量、影响外观质量、降低承载力、增加矫正工序、提高制造成本 速记：彩（载）子配宫城 2.焊接变形的危害及预防焊接变形的措施排【一级21多】 预防焊接变形的措施 进行合理的 （1）合理安排焊缝位置 焊接结构设计 （2）合理选择焊缝数量和长度 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）合理选择坡口形式 采取合理的 （1）预留收缩余量法 装配工艺措施 （2）反变形法 （3）刚性固定法 （4）合理选择装配程序 采取合理的 （1）合理的焊接方法 焊接工艺措施 （2）合理的焊接线能量 （3）合理的焊接顺序和方向 肠胃漱口 玉刚饭盒 想罚许仙 8 7 1 9 4 8 3 信 微 2.3.4 焊接质量检验 系 联 1.焊接检验方法 题 押 准 精 破坏性 力学性能试验 弯曲试验、拉伸试验、冲击试验、 检验 硬度试验、断裂性试验、疲劳试验 化学分析试验 化 学成分分析、不锈钢晶间腐蚀试验 8 、焊条扩散氢含量测试 1 7 金相试验 宏观组织、微 8 4 9观组织 信 3 焊接性试验 微 系 非破坏性检验 外观检验、耐压试验和泄漏性试验 联 一 无损检测（渗透检测、磁粉检测、超声检测、射 线检唯测） 1.焊接检验方法 无损检测适用范围 检测方法 适用范围 材料 焊接接头形式 透照厚度 射线检测 金属材料 对接接头、角接接头、管 钢：＜38 板角焊缝等 超声检测 金属材料 对接接头、T形焊接接头、 容器：6~500 角接接头和对堆焊层等 管道：6~150 磁粉检测 铁磁性材料 对接接头、T形焊接接头 和角接接头等 渗透检测 非多孔性金属材料 不限制 2.焊接过程质量检验 1）焊前质量检验 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 通常把“组对后、焊接前检查”确定为质量控制点。在全部焊前准备工作经检查符合规定要求时方可开始焊 接工作；由焊工和焊接检查人员确认焊接准备工作的质量，对于不符合规定的接头有权拒绝施焊。 2）焊中质量检验 （1）定位焊缝。定位焊缝存在缺陷可能性较大。因此，应清除定位焊缝渣皮后进行检查。 （2）多层（道）焊。每层（道）焊完后，应立即对层（道）间进行清理。对多层（道）间温度有要求时应测 量多层（道）间的焊前温度，并形成记录。 （3）后热。进行后热焊缝时应检查加热范围、后热温度和后热时间，并形成记录。 3）焊后质量检验 （1）焊缝外观检验 焊缝表面不允许存在的缺陷包括：裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊满。【提示：缝】 8 允许存在的其他缺陷情况应符合现行国家1 7相关标准。例如:咬边、角焊缝厚度不足、角焊缝焊脚不对称等。 9 4 8 3 信 微 系 联 题 押 准 精 （2）焊缝表面无损检测 ① 设计文件无规定时，焊缝无损检测可选用 磁粉检测（MT）或渗透检测（PT）方法。 ②渗透检测前，焊缝表面不得有铁锈、焊渣、焊 接飞溅及各种防护层等；磁粉检测前，焊缝表面及其两侧25mm 范围内，不得有油脂、污垢、焊渣、焊接飞溅或其他粘附磁粉的物质等。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）焊缝内部无损检测 射线检测 优点：对体积型缺陷和薄壁工件中的缺陷，检测率较高； 缺点：厚壁工件的缺陷检出率偏低，对面积型缺陷的检出受到多种因素的影响，有时会漏检， 对人体和环境有危害。 超声检测 优点：面积型缺陷的检出率较高，适用于厚壁工件定位准确，对人体和环境无害; 缺点:缺陷定性困难，定量精度不高，薄壁工件检测困难。 数字射线 由计算机重新建立图像，可以进行一系列图像后处理的技术。 检测技术 衍射时差法 发出的超声波与被检工件内部缺陷相互作用后产生衍射波，经过对衍射波进行分析，进而来 超声波检测 判定被检工件内部结构状态的一种检测方法。 （TOFD） 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 相控阵超声 对接收到的超声信号进行处理并以图像的方式显示被检对象内部状态的超声检测方法。 检测（PA） 【例】对结构形状复杂、刚性大的厚大焊件选用焊条应选用（ ）。 A.抗裂性好 B.强度高 C.刚性强 D.韧性好 E.塑性高 答案：ADE 8 7 1 9 4 8 【例】焊接时，可用作焊接保护气体信 3的有（ ）。 微 A.丙烷（C3H8） 系 联 B.氧气（O2） 题 押 C.乙炔（C2H2） 准 精 D.氩气（Ar） E.二氧化碳（CO2） 答案：BDE 【例】关于焊接工艺评定的说法正确的 是（ ）。 A.管道工艺评定的目的在于验证用此工艺能 否得到具有合格力学性能的完好焊接接头 B.钢结构施工中，针对首次采用的焊接材料，施 工单位应在施工中进行焊接工艺评定试验 C.焊接工艺评定可以委托其他单位进行 8 1 7 D.焊接工艺评定的试件可由外单位熟练焊工按照本单位拟定的评定规程完成焊接9 8 4 答案：A 信 3 微 系 联 一 【例】下列属于预防焊接变形的设计措施的是（ ）。 唯 A.合理选择装配程序 B.优化结构设计 C.合理选择坡口形式 D.合理的焊接线能量 答案：C 【例】下列常用的焊接检验中，属于力学性能试验的是（ ）。 A.外观检验 B.耐压试验 C.金相试验 D.拉伸试验 答案：D 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 第3章 建筑机电工程施工技术 3.1 建筑给水排水与供暖工程施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 案例 5 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 1.建筑给水排水与供暖的分部分项工程 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.建筑给水排水与供暖工程施 工程序【一级21单】 （1）室内给水系统施工程序：预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工 预制→给水设备安装→管道及配件安装→系统水压试验→防腐绝热→系统通水试验→系统冲洗、消毒。 （2）室内排水系统施工程序：预留、预 埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工 预制→排水泵等设备安装→管道及配件安装 →系统灌水试验→防腐→系统通球试验。 （3）室外给水管网施工程序：测量放线→管沟 、井池开挖施工→管道支架制作安装（或垫层施工）→管道预 制→管道安装→系统水压试验→防腐绝热→系统冲 洗、消毒→管沟回填。 8 1 7 （4）室外排水管网施工程序：测量放线→管沟、井池施 工→管道元件检验→管道 8 4支9架制作安装（或垫层施工） →管道预制→管道安装→系统严密性试验→防腐→系统通 水试验→管沟回填。信 3 微 （5）室内供暖系统施工程序：预留、预埋→管道测绘放线→ 管 道元件检验联 系 →管道支吊架制作安装→管道加工 一 预制→供暖设备安装→管道及配件安装→散热器及附件安装→系 统水压唯试验→防腐绝热→系统冲洗→调试和 试运行。（类似室内给水） （6）室外供热管网施工程序：测量放线→管沟、井池开挖施工→管道支架制作（或垫层施工）→管道预制→ 管道安装→系统水压试验→防腐绝热→系统冲洗→试运行和调试→管道隐蔽。（类似室外给水） （7）卫生器具施工程序：开箱检查→卫生器具安装→给水配件安装→排水管道安装→灌水、通水试验→试运 行。 3.1.2 建筑排水管道施工技术 1.排水系统管道常用的管材和连接方式 常用的 ①高层建筑的重力流雨水系统可用镀锌焊接钢管。 管材选择 ②超高层建筑的重力流雨水系统可采用镀锌无缝钢管和球墨铸铁管。 ③高层和超高层建筑的虹吸式雨水系统的管道，可采用高密度聚乙烯（HDPE）管、不锈钢管、 衬塑钢管、镀锌钢管、铸铁管等材料，这些管材除承受正压外，还应能承受负压。 常用的 ①粘接连接：常用于硬聚氯乙烯（PVC-U）的室内排水管道。 连接方式 ②承插连接：常用于排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连接采用橡 胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.室内排水管道施工技术 1）管道支吊架安装 金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管≤2m；立管≤3m。 楼层高度≤4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。 8 7 1 9 4 8 2）管道及配件安装 3 信 微 （1）室内生活污水管道应按铸铁系管、塑料管等不同材质及管径设置排水坡度，铸铁管的坡度应高于塑料管的 联 坡度。 题 押 （2）排水塑料管必须按设准计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建筑中 精 明装排水塑料管道应按设计 要求设置阻火圈或防火套管。 （3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，且必须大于最大积雪厚度。在通气管出 8 口4m 以内有门、窗时，通气管应高出门、窗顶600m m或引向无门、窗一侧。在经9常1 7 有人停留的平屋顶上，通 8 4 气管应高出屋面2m，并应根据防雷要求设置防雷装置。 信 3 微 系 联 一 唯 （4）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管道，不得与污水管道直接连接，采 用间接排水，并应留出不小于100mm的隔断空间。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.室外排水管道施工技术 （1）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。 （2）排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不 得大于2mm。 （3）承插接口的排水管道在安装时，管道和管件的承口应与水流方向相反。 3.1.3 建筑给水管道施工技术 1.给水系统管道常用的管材和连接方式【一级22（补）单】 连接 适用范围 螺纹连接 管径≤80mm的镀锌钢管宜用螺纹连接→明装； 钢塑复合管一般也用螺纹连接 8 7 法兰连接 直径较大的管道采用法兰1连接，法兰连接一般用在主干道连接阀门、水表、水泵等处，以及 9 4 8 需要经常拆卸、检修信 3的管段上。 微 系 联 题 押 准 精 连接 适用范围 焊接 适用于非镀锌钢管，多用于暗 装管道和直径较大的管道，并在高层建筑中应用较多。 铜管连接可采用专用接头或焊接 ，当管径＜22mm时宜采用承插或套管焊接，承口应迎介质流向 安装，当管径≥22mm时宜采用对口焊 接。 8 1 7 沟槽连接 沟槽连接可用于空调冷热水、给水等系 统直径≥100mm的镀锌钢管 8 4 9或钢塑复合管，具有操作简 信 3 (卡箍连接) 单、不影响管道的原有特性、施工安全、系统稳定性好、维修方便、省工省时等特点。 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.1 建筑给水排水与供暖工程施工技术 连接 适用范围 卡套式连接 铝塑复合管、铜管一般采用螺纹卡套压接 卡压连接 管径≤80mm的薄壁不锈钢管道常采用卡压连接,施工时将带有特种密封圈的承口管件与管道 连接,具有安装便捷、连接可靠及经济合理等优点 热熔连接 PP-R管、HDPE管一般采用热熔器进行热熔连接 2.室内给水管道施工技术要求 1）管道元件检验 （1）主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测 8 7 报告应符合国家技术标准或设计要求。9生1活给水系统所涉及的材料应满足卫生安全标准。进场时应做检查验 4 8 收，并经监理工程师核查确认。 信 3 微 例如：生活给水系统的软接头一系般采用不锈钢软接头，而不使用橡胶软接头，因为后者很难达到饮用水卫生 联 标准。 题 押 准 （2）对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。 精 （3）管道所用流量计及压 力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行整定。 （4）阀门安装前，应做强度和 严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且 不少于1个。对于安装在主干管上起切断作用的闭路阀门应逐个做强度和严密性试验。 （5）阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续 时间内应保持不变，且壳体填料及阀瓣 密封面无渗漏。阀门的严密性和强度试验持续时间应不小于下表的规 定。 公称直径 最短试验持续时间（ s） DN（mm） 严密性试验 8 强度试验 1 7 非金属密封 金属密封 8 4 9 信 3 ≤50 15 15 微 15 系 65~200 15 30 联 60 一 250~450 30 60唯 180 3）管道支吊架安装【一级20单】 （1）滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，纵向移动量应符合设计要求。 （2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。 （3）采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。 （4）金属管道立管管卡安装 H楼层高度≤5m 每层必须安装1个 H楼层高度>5m 每层不得少于2个 安装高度 距地面应为1.5~1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （5）薄壁不锈钢管道安装时，公称直径不大于25mm的管道可采用塑料管卡。采用碳钢管卡或吊架时，碳钢 管卡或吊架与管道之间应采用塑料或橡胶等隔离垫。 4）管道预制 钢管热弯→应不小于管道外径的3.5倍； 冷弯→应不小于管道外径的4倍； 焊接弯头→应不小于管道外径的1.5倍； 冲压弯头→应不小于管道外径。 5）管道及配件安装 （1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应 8 先安装钢质管道，后安装塑料管道，当管1 7道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过 9 4 8 程应注意成品保护。 3 信 微 （2）冷热水管道上下平行安装时系热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。 联 题 押 准 精 （3）给水引入管与排水排出管的水 平净距不得小于1m。室内给水与排水管道平行铺设时，两管间的最小水平 净距不得小于0.5m；交叉铺设时，垂直 净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在 排水管的下面时，给水管应加套管，其长度 不得小于排水管管径的3倍。 （4）给水水平管道应有2‰~5‰的坡度坡向泄 水装置。 （5）安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （6）管道穿过墙壁和楼板，应设置金属或塑料套管。 穿墙 楼板内的套管→其顶部高出饰地面20mm 套管 卫生间及厨房内的套管→其顶部应高出装饰地面50mm 要求 安装在墙壁内的套管其两端与饰面相平 穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，穿墙套管与管道之间缝隙宜 用阻燃密实材料填实，且端面应光滑； 管道的接口不得设在套管内 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.室外给水管网施工技术要求 1）管沟、井室开挖 管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。 2）管道安装 给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管管径≤200mm的，管壁水平间 距不得小于1.5m；管径＞200mm的，不得小于3m。 4.建筑中水及雨水利用工程施工技术要求【一级24单】 1）中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。 2）水处理设备及控制设施安装 中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱 的净距离应大于2m。中水池（箱）、阀门、水表及给水栓均应有“中水”标志。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3）管道及配件安装 （1）中水给水管道不得装设取水水嘴。 （2）中水供水管道严禁与生活饮 用水给水管道连接，并应采取下列措施：中水管道外壁应涂浅绿色标志，且 有明显的标识。 （3）中水管道不宜暗装于墙体和楼板内 。如必须暗装于墙槽内时，管道上必须有明显且不会脱落的标志。 （4）中水管道与生活饮用水管道、排水管道 平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中水管 道应位于生活饮用水管道下面、排水管道的上面 ，其净距离不应小于0.15m。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.1 建筑给水排水与供暖工程施工技术 3.1.4 建筑供暖管道施工技术 1.室内供暖管道施工技术要求 管道及配件 汽、水同向流动的供暖、蒸汽管道及凝结水管道 坡度应为3‰，不得小于2‰ 安装 汽、水逆向流动的供暖、蒸汽管道 坡度不应小于5‰； 散热器支管的坡度 应为1%，坡向应利于排气和泄水 方形补偿器应水平安装，并与管道的坡度一致； 如其臂长方向垂直安装必须设排气及泄水装置。 上供下回式系统的热水干管变径时应采用顶平偏心连接，蒸汽干管变径时应采用底平偏心连 接。 8 7 1.室内供暖管道施工技术要求 9 1 4 8 3 低温热水地板辐射供暖系 （1）地信面下敷设的盘管埋地部分不应有接头。 微 统安装 （2）系盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于 联 0题.6MPa；稳压1h内压力降不大于0.05MPa且不渗不漏。 押 准 精 2.室外供热管道施工技术要求 （1）架空敷设的供热管道的安装不得影响交通 设施的使用功能和供热管道的安全。安装高度，如设计无规定 时，人行地区，不小于2.5m；通行车辆地区，不小 于4.5m；跨越铁路，距轨顶不小8于6m。 1 7 （2）地沟内的管道安装位置，保温层外表面与沟壁的 净距为100~150mm；与沟底 8 4 9的净距为100~200mm；与沟 信 3 顶（不通行地沟）的净距为50~100mm；与沟顶（半通行和 通行地沟）的净距微为200~300mm。 系 （3）供热管道焊接接头应按规定进行无损检测，对于不具备强 度试验条件联的管道对接焊缝应进行100%射线或 一 超声检测。直埋敷设管道接头安装完成后，应对外护层进行气密 性检验唯。管道现场安装完成后，应对保温材 料裸露处进行密封处理。 3.1.5 建筑给水排水与供暖设备安装技术 1.设备安装准备 锅炉安装前，应划定纵向、横向安装基准线和标高基准点。 锅炉基础放线，应符合下列规定：纵向和横向中心线，应互相垂直；相应两立柱定位中心线的间距允许偏差 应为±2mm；各组对称4根立柱定位中心点的两对角线长度之差≤5mm。 2.设备安装技术要求 给水设备安装 ①整体安装的泵的水平度，应在泵的进、出口法兰面或其他水平面上进行检测：纵向安装 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 水平偏差≤0.10/1000，横向安装水平偏差≤0.20/1000； ②解体安装的泵的水平度，应在水平中分面、轴的外露部分、底座的水平加工面上纵、横 向放置水平仪进行检测：偏差均≤0.05/1000。 卫生器具安装 ①卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。 ②排水栓和地漏的安装应低于排水表面，周边无渗漏，地漏水封高度不得小于50mm。 散热器 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明， 安装 应为30mm。 水处理设备及 敞口水箱安装前应做满水试验，静置24h观察，应不渗不漏；密闭水箱（罐）安装前应以 控制设施安装 工作压力的1.5倍做水压试验，试验压力下观察10min，应压力不降、不渗不漏。中水高位 8 7 水箱应与生活高位水9箱1分设在不同的房间内，如条件不允许只能设在同一房间时，与生活 4 8 高位水箱的净距离信 3应大于2m。 微 系 联 题 押 准 精 3.1.6 建筑给水排水与供暖系统调试和检测 1.建筑排水系统试验要求 1）室内排水系统灌水试验 （1）隐蔽或埋地的排水管道在隐蔽前必须做灌水试 验，其灌水高度应不低于底层卫 8 生器具的上边缘或底层地 1 7 面高度。满水15min水面下降后，再灌满观察5min，液 面不降，管道及接口无渗 8 4 9漏为合格。 信 3 （2）室内的雨水管道在安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。灌水试验持续1h，不 微 系 渗不漏。 联 一 唯 2）室内排水系统通球试验 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。 3）室外排水系统灌水、通水试验 （1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。 （2）按排水检查井分段试验，试验水头应以设计和规范要求为准，时间不少于30min，逐段观察。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.建筑给水系统试验要求【一级22单】 （1）室内给水管道的水压试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。当设计未注 明时，各种材质的给水管道系统强度试验压力均为工作压力的1.5倍，但不得小于0.6MPa。 （2）金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进 行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力 的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。 （4）热水管道系统冲洗时，应先冲洗热水管道底部干管，后冲洗各环路支管。 （5）生活给水、热水系统及游泳池循环给水系统的管道和设备在交付使用前必须冲洗和消毒，生活饮用水系 统的水质应进行见证取样检验。 8 2）建筑饮用水供应工程试压、冲洗及消1 7毒 9 4 8 （1）管道安装完成后，应分别对立管3、连通管及室外管段进行水压试验。系统中不同材质的管道应分别试压。 信 微 水压试验必须符合设计要求。 系 联 （2）当设计未注明时，各种题材质的管道系统试验压力应为管道工作压力的1.5倍，且不得小于0.60MPa。 押 （3）暗装管道必须在隐蔽准前进行试压。热熔连接管道，水压试验应在连接完成24h后进行。 精 （4）建筑直饮水系统试压 合格后应对整个系统进行清洗和消毒。 3.建筑供暖系统试验与调试 1）供暖设备及辅助设备试验【一级 23单】 锅炉的阀门 逐个 在其公称压力的1.25倍下进行严密性试验，且阀瓣与阀座密封面不 应漏水 供暖分汽缸（分水器、集水器） 工作压力的 1.5倍，但不得小于0.6MPa 敞口箱、罐 安装前应做满水 试验，静置24h不渗不漏 8 1 7 密闭箱、罐 工作压力的1.5倍 做水压试验，但不得小于 8 04 9.4MPa，试验压力下10min 内无压降，不渗不漏 。 信 3 微 散热器 工作压力的1.5倍，但不 得 小于0.6M联P 系 a，试验时间为2~3min，压力不降 一 且不渗不漏 唯 2）室内供暖管道系统试压、冲洗及试运行和调试 （1）室内供暖管道系统试压 管路种类 试验压力 蒸汽供暖系统 系统顶点的工作压力加0.1MPa，系统顶点的试验压力不小于 热水供暖系统 0.3MPa 高温热水供暖系统 系统顶点工作压力加0.4MPa 塑料管+复合管热水供暖系统 系统顶点工作压力加0.2MPa，系统顶点的试验压力不小于0.4MPa （1）室内供暖管道系统试压 管道类型 压力试验 压降 严密性检查 钢管+ 试验压力下稳压 压力降≤0.02MPa 降至工作压力检查， 复合管 10min 不渗不漏 塑料管 试验压力下稳压1h 压力降≤0.05MPa 工作压力的1.15倍 下稳压2h，压力降≤0.03MPa，应不渗不漏 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）室内供暖管道系统冲洗 系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。现场观察，直至排出水不含泥沙、铁屑等杂质， 且水色不浑浊为合格。 （3）室内供暖管道系统试运行和调试 系统冲洗完毕应充水、加热，进行试运行和调试，观察、测量室温满足设计要求为合格。 锅炉安全阀应进行定压检验和调整，调整后的安全阀应立即加锁或铅封，安全阀经最终调整后，整体出厂的 锅炉应带负荷正常连续试运行4~24h，并应做好试运行记录。 3）室外供热管道系统试压 室外供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0.6MPa。在试验压力10min内压力降不大 于0.05MPa，然后降至工作压力检查，不渗不漏。供热管道做水压试验时，试验管道上的阀门应开启，并应与 非试验管道隔断。 预制直埋保温管接头安装完成后，必须全部进行气密性检验，检验压力应为0.02MPa，压力稳定后采用涂上肥 皂水的方法检查，无气泡为合格。 【例】在建筑管道中，薄壁不锈钢管道应采用（ ）。 A.焊接连接 8 B.法兰连接 1 7 9 4 8 C.螺纹连接 3 信 微 D.卡压连接 系 联 答案：D 题 押 准 精 【例】关于建筑室内给水管 道支吊架安装的说法，正确的有（ ）。 A.滑动支架的滑托与滑槽应有3~5mm间隙 B.无热伸长管道的金属管道吊架 应垂直安装 C.有热伸长管道的吊架应向热膨胀方 向偏移 D.6m高楼层的金属立管管卡每层不少于 2个 E.塑料管道与金属支架之间应加衬非金属垫 答案：ABDE 8 【例】散热器组对后，以及整组出厂的散热器在安装 之前应做水压试验，试验压力9为1 7 （ ），但不小于0.6MPa。 8 4 A.顶点工作压力加0.1MPa 信 3 微 B.工作压力的1.5倍 系 联 一 C.顶点工作压力加0.2MPa 唯 D.最大工作压力的1.15倍 答案：B 【例】关于建筑管道工程系统试验的说法，正确的是（ ）。 A.管道的压力试验应在无损检测前进行 B.通球试验的球径不小于排水管径的2/3 C.高层建筑管道施工结束后应立即进行整体试验 D.室内排水管道投用前必须做灌水试验 答案：B 【案例背景】 A公司于2020年8月承接一学校体育馆的采暖工程，合同额为650万元。采暖热源由风冷热泵提供，供回水 温度为45/40℃，健身房、教研室等附属房间采用低温热水地板辐射供暖，比赛场馆、训练馆采用散热器供暖， 供热管道采用铝塑复合管。 2020年11月散热器进场，A公司对其外观和金属热强度进行了检查和复验。2021年4月，供暖系统安装完毕， 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 A公司依次对管道系统进行了水压试验、保温、试运行和调试，其中水压试验压力未在设计中注明，供暖管道 系统水压试验系统图见图1。 【问题】本工程供暖管道的水压试验压力是多少？水压试验合格的判定标准是什么？ 解析：（1）供暖管道的水压试验压力： 0.35+0.2=0.55MPa； （2）合格的判定标准：在系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应 8 不降，不渗不漏。 1 7 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.2 建筑电气工程施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 案例 10 3.2.1 建筑电气的分部分项工程及施工程序 1.建筑电气的分部工程 建筑电气工程子分部工程包括：室外电气、变配电室、供电干线、电气动力、电气照明、自备电源、防雷及 接地装置。 速记：外边供电照北方 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.建筑电气工程施工程序 1）变配电工程施工程序 速记：想二本俺交钱，行？ （1）干式变压器施工程序：开箱检査→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运行 验收。 （2）配电柜（开关柜）安装程序：开箱检查 →二次搬运→基础框架制作安装→柜体固定→母线连接→二次线 路敷设连接→试验调整→送电运行验收。 速记：湘云加定木耳实收 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）供电干线及室内配线施工程序 （1）母线槽施工程序：检查验收→支架安装→单节母线槽绝缘测试→母线槽安装→插接单元安装→通电前绝 缘测试→送电验收。 （2）梯架（槽盒）施工程序：测量定位→支架安装→梯架（槽盒）安装→接地线跨接。 （3）梯架（托盘）内电缆施工程序：电缆检查→电缆搬运→电缆敷设→绝缘测试→挂标志→验收。 3）电气照明工程施工程序 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 照明灯具施工程序：灯具检查→灯具组装→安装接线→送电前检查→送电运行。 4）电气动力设备施工程序 电动机（风机、水泵等）施工程序：电动机绝缘测试→电动机干燥（受潮时）→电动机接线→送电前检查→ 送电运行。 5）防雷接地施工程序 防雷接地施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）施 工。 8 7 1 9 4 8 3.2.2 变配电施工技术 3 信 微 1.变压器安装 系 联 干式电力变压器安装：室内三题相电力变压器就位时，应注意其方位和距离尺寸与图纸相符。变压器本体、基 押 础型钢、箱体应分别单独与准接地保护导体可靠连接。 精 2.配电柜安装 1）开箱检查 柜体应有吊环；无损伤和裂纹等 缺陷；具有机械、电气防误操作的联锁装置，机械联锁装置不允许采用钢丝； 母线相序排列一致；电器元件均有合 格证。 2）基础型钢框架制作安装 基础框架一般采用10号槽钢（型钢）制作； 型钢框架顶部宜高出地坪100mm；每组型钢框架的接地应采用截 面积不小于100mm2的镀锌扁钢电焊连接，不少 于两处接地。 8 1 7 9 8 4 信 3 微 系 联 一 唯 3）成套配电柜安装规定 按配电柜编号顺序排列安装，先安装中间位置的配电柜，调整水平度、垂直度后再安装调整左右相邻的柜体。 柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定。 成套配电柜安装允许偏差见下表： 项目 允许偏差（mm） 垂直度 每米 1.5 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 水平度 相邻两柜顶部 2 成列柜顶部 5 平面度 相邻两柜面 1 成列柜面 5 柜间缝隙 2 4）配电柜接地 每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm2的裸铜软线与金属柜体可 靠连接，并有标识。 5）配电柜母线安装 8 7 检查柜内绝缘端子是否有损坏和裂纹，9保1证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接触面涂导 4 8 电膏，用力矩扳手紧固连接螺栓。信 3 微 6）二次线路敷设要求 系 联 配电柜二次回路绝缘铜芯导线题的截面积一般不应小于1.5mm2、电流互感器回路导线截面积不应小于2.5mm2。 押 准 互感器安装就位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短路后再接地。 精 8 1 7 8）柜内电器检测与试验 8 4 9 信 3 检测内容 测量开关主回路直流电阻和绝缘电阻；检测分、合闸线圈的直流电阻和绝缘电阻；检测绝缘拉 微 系 杆的绝缘电阻；检测每相导电回路直流电阻；【 电阻】 联 一 检测断路器的分、合闸时间；检测断路器主触头分 、合唯闸的同期性；检测断路器合闸的触头弹 跳时间；【合闸】 检查SF6气体断路器的漏气率及含水率等。 试验内容 断路器 交流耐压试验；分、合闸能力试验；操作机构动作试验； 互感器、电容器性能试验；备用自投试验；操作联动试验；避雷器试验等。 8）柜内电器检测与试验 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 速记：降服刘嘉玲 8 7 1 9 4 8 3 信 微 9）配电装置送电运行验收 系 联 由供电部门检查合格后将电源题送进室内，经过验电、校相无误； 押 合高压进线开关，检查高压准电压是否正常； 精 合变压器柜开关，检查变压 器是否正常， 合低压柜进线开关，查看低压电压是否正常。 分别合其他柜的开关，空载运行 24h，无异常，办理验收移交；同时提交施工图纸、施工记录、产品合格证、 使用说明书等技术资料。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.2 建筑电气工程施工技术 3.2.3 供电干线和配电线路施工技术 1.母线槽施工技术【一级20单】 检查验收 母线槽外壳应无明显变形，附件应齐全，用1kV兆欧表测量每节母线槽的绝缘电阻，绝缘电 阻值≥20MΩ。 有防护等级要求的母线槽应检查产品及附件的防护等级，母线槽连接部件的防护等级应与母 线槽本体防护等级一致，其标识应完整。防火型母线槽应有防火等级和燃烧报告。 支架安装要求 母线槽支架安装应牢固，采用金属吊架固定时，应设有防晃支架；重力不小于150N/m母线 槽应进行抗震设防，设置抗震支架。 8 7 水平敷设的母线槽，每9 1节不得少于1个支架，距转角0.4~0.6m处应设置支架，支架固定点 4 8 不应设置在母线槽信的3连接处或分接单元处。 微 室内配电母线系槽的圆钢吊架→直径不得小于8mm； 联 室内照明母题线槽的圆钢吊架→直径不得小于6mm。 押 准 精 安装连接要求 （1）母线槽安装应平直 ： 配电母线槽水平度与垂直度允 许偏差不宜大于1.5‰，全长允许偏差不宜大于20mm； 照明母线槽水平度允许偏差全长 不应大于5mm，垂直度允许偏差不8应大于10mm。 1 7 母线槽与外壳同心度的允许偏差不应 大于5mm。 8 4 9 信 3 （2）母线槽不宜平行安装在水管的正下 方，如果从水管下微方穿越时，应在母线槽与水管之 系 间设置防水挡板。 联 一 （3）母线槽跨越建筑物变形缝时，应设置补 偿装置唯；母线槽直线敷设长度超过80m时，每 50~60m宜设置伸缩节。 安装连接要求 （4）母线槽的连接处不应设置在穿越楼板或墙体处，垂直穿越楼板处应设置弹簧支架， 其孔洞四周应设置高度为50mm及以上的防水台，并采取防火封堵措施。 （5）母线的连接紧固应用力矩扳手，母线槽连接后的接触电阻值应小于0.1Ω。 （6）母线槽的金属外壳间应连接可靠，母线槽全长与接地保护导体连接不应少于2处； 分支母线槽的金属外壳末端应与接地保护导体连接。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 通电前检查 母线绝缘电阻测试和耐压试验应合格，母线槽绝缘电阻值不应小于0.5MΩ。 分接单元插入时，接地触头应先于相线触头接触，且触头应连接紧密；退出时，接地触头 应后于相线触头脱开，分接单元内开关设备处于断路状态。 8 7 1 9 4 8 2.梯架（槽盒）施工技术 信 3 微 支架安装 ①水平安装系的支架间距宜为1.5～3.0m，垂直安装的支架间距不应大于2m。 联 要求 ②采用金题属吊架固定时，圆钢直径不得小于8mm，并应有防晃支架，在分支处或端部0.3～ 押 0.5m处准应有固定支架。 精 ③重力 不小于150N/m的梯架（槽盒）应设置抗震支架。 金属梯架 ①金属梯架 （槽盒）的连接螺栓、与支架的固定螺栓应采用方颈螺栓，螺母应位于梯架 （槽盒）安装要求 （槽盒）外侧，以避免电缆敷设时螺栓头损伤电缆。 ②梯架（槽盒）穿越电气竖井楼板处和穿越不同防火区时，应有防火隔离措施，穿越楼 板处的预留洞周边应 砌筑防水台。 8 1 7 9 8 4 信 3 微 系 联 一 唯 接地跨接要求 ①槽盒全长不大于30m时，不应少于2处与保 护导体可靠连接； ②全长大于30m时，每隔20~30m应增加一个接地连接点，起始端和终点端均应可靠地接 地。 ③镀锌金属梯架、托盘和槽盒之间不跨接保护连接导体时，连接板每端不应少于2个有 防松螺帽或防松垫圈的连接固定螺栓。 3.导管施工技术 1）导管进场验收 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 塑料导管内、外壁应平滑，无明显气泡、凸棱、裂纹及色泽不均等缺陷；镀锌金属导管的镀锌层厚度不应小 于63μm；型式试验报告、产品合格证齐全。 2）支架安装要求 （1）导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。在距离箱（盒）、分支处、端部 0.3~0.5m处应设置固定支架。内径不小于60mm的导管应设置抗震支架。 （2）钢结构上不得熔焊导管支架，且不得热加工开孔。 3）金属导管敷设要求 （1）钢导管不得采用对口熔焊连接； 镀锌钢导管或壁厚≤2mm的钢导管不得采用套管熔焊连接； 镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.2 建筑电气工程施工技术 （2）明配导管的弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管 外径的4倍； 埋设于混凝土内的导管弯曲半径不宜小于管外径的6倍； 当埋于地下时，其弯曲半径不宜小于管外径的10倍。 （3）暗配导管的表面埋设深度与建筑物（构筑物）表面距离不应小于15mm。 （4）导管穿越防护密闭隔墙时，应设置预埋套管，预埋套管两端露出墙面的长度宜为30~50mm，导管穿越密 闭穿墙套管的两侧应设置过线盒，并做好封堵。 （5）进入配电（控制）柜、箱内的导管，当箱底无封板时，管口应高出柜、箱的基础面50~80mm。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 4）金属导管接地要求 （1）非镀锌钢导管采用螺纹连接 时，连接处的两端应焊接保护联结导体，保护联结导体宜为圆钢，且直径不 应小于6mm，搭接长度应为圆钢直径 的6倍。 （2）镀锌钢导管、可弯曲金属导管和金 属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体；保护 联结导体应为截面积不小于4mm2的铜芯软导 线。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）机械连接的金属导管，当连接处的接触电阻值符合国家现行标准要求时，连接处可不设置保护联结导体， 但导管不应作为保护联结导体的接续导体。 （4）金属导管与金属梯架（槽盒）、配电箱（柜）连接时，镀锌材质的连接端宜用专用接地卡固定保护联结 导体，非镀锌材质的连接处应焊接保护联结导体。 5）塑料导管敷设要求 （1）塑料导管采用插入法连接时，连接处结合面应涂专用胶粘剂，接口应牢固密封。 （2）当塑料导管在墙体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，且砂浆厚度不应小 于15mm。 （3）直埋于地下或楼板内的刚性塑料导管，在出地面或楼板易受机械损伤的一段应采取保护措施。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 6）柔性导管敷设要求【一级23单】 （1）刚性导管经柔性导管与电气设备、器具连接时，柔性导管的长度： 动力工程→不宜大于0.8m 照明工程→不宜大于1.2m。 （2）柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头（接线盒过渡连接）。 （3）金属柔性导管不应作为保护联结导体的接续导体。 4.导管内穿线和槽盒内导线敷设要求 1）导管内穿线要求 8 （1）绝缘导线穿入金属导管的管口在穿1 7线前应装设护线口。 9 4 8 （2）绝缘导线接头不得设置在导管和3槽盒内，应设置在专用接线盒（箱）或器具内。 信 微 （3）同一交流回路的绝缘导线不系应穿于不同金属导管内。 联 （4）不同回路、不同电压等题级和交流与直流线路的绝缘导线不应穿于同一导管内。 押 准 精 2）槽盒内导线敷设要求 （1）同一交流回路的绝缘导线不应敷设于不同 的金属槽盒内。 （2）同一槽盒内不宜同时敷设绝缘导线和电缆。 8 （3）同一路径无抗干扰要求的线路可敷设于同一槽盒 内。 9 1 7 8 4 （4）槽盒内的绝缘导线总截面积（包括外护套）不应超 过槽盒内截面积的40信% 3 。控制和信号等非电力线路敷 微 设于同一槽盒内时，总截面积不应超过槽盒内截面积的50%。 系 联 一 唯 5.室内电缆敷设要求 1）电缆敷设前准备 （1）电缆放线架应放置平稳，钢轴的强度和长度应与电缆盘重量和宽度相适应。 （2）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；中间接头位置应避免设置 在倾斜处、转弯处、交叉路口、与其他管线交叉处。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）电缆敷设要求【一级21单】 （1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。 （2）机械敷设大截面电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械敷设电缆的速度不宜 超过15m/min。 （3）并联使用的电力电缆，其额定电压、型号、规格和长度应相同。并列敷设的电缆，其接头位置宜相互错 开。 （4）电缆明敷接头，应用托板托置固定；电缆共通道敷设存在接头时，接头宜采用防火隔板或防爆盒进行隔 离。 （5）电缆保护导管的内径应不小于电缆外径的1.5倍。 （6）交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内，固定用的夹具和支架不应形成闭合磁路。 8 （7）电缆出入电缆沟，电气竖井，建筑1物7，配电（控制）柜、台、箱处以及管子管口处等部位应采取防火封 9 4 8 堵或密封措施。 3 信 微 （8）金属梯架（槽盒）内电缆敷系设的最小允许弯曲半径 联 电缆形式 题 多芯电缆 单芯电缆 押 塑料绝缘电缆 准 无铠装 15D 20D 精 有铠装 12D 15D 橡皮绝缘电缆 10D 铝合金导体电力电缆 7D 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.2 建筑电气工程施工技术 3.2.4 电气照明施工技术 1.照明配电箱安装技术要求 1）照明配电箱检查 箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。 2）照明配电箱安装要求 箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于1.5‰。 3）照明配电箱内配线要求 箱内配线应整齐、无绞接现象，同一电器接线端子上的导线连接不应多于2根。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.灯具安装技术要求【一级24案 、22（补）单】 现场检查 （1）灯具的绝缘性 能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接 线应为铜芯绝缘导线， 导线截面积应与灯具功率相匹配，且不应小于0.5mm2。 （2）I类灯具的外露可导 电部分应具有专用的PE端子，并设置接地标识。消防应急灯具应 获得消防产品型式试验合格评 定，且具有认证标志。 安装条件 （1）灯具安装前，应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具的专用支架 8 1 7 等已安装完成，对需做承载试验的预埋件或吊杆应试验合格。 9 8 4 （2）灯具安装前，线路绝缘电阻测试 合格。 信 3 微 （3）高空安装的灯具，应先在地面进行通 电试验，所有系功能试验合格后再进行安装。 联 一 唯 安装固定 （1）灯具安装固定应牢固可靠，在砌体和混凝土 结构上严禁使用木榫、尼龙塞或塑料塞固 定；检查时按每检验批的灯具数量抽查5%，且不得少于1套。 （2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。 （3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上时，螺栓或预埋吊钩的直径不应 小于灯具挂销直径，且不应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁 厚不应小于1.5mm。 （4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强 度试验，且持续时间不得少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录； 应全数检查。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 接线要求 （1）引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面积 不应小于1mm2。 （2）由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露且不应 在灯槽内明敷；柔性导管与灯具壳体应采用专用接头连接。 防火要求 容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。 防水要求 （1）露天灯具应有泄水孔，且泄水孔应设置在灯具腔体的底部。 （2）庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。 （3）水下灯具及防水灯具的电源采用导管保护时，应采用塑料导管。 防触电保护灯具的 （1）I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置 类型及接线要求 接地标识；铜芯软导线（接地线）的截面应与进入灯具的电源线截面相同。 8 7 （2）Ⅱ类灯具的防9 1触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类 4 8 灯具外壳不需信要3与保护导体连接。 微 （3）Ⅲ类灯系具的防触电保护是依靠安全特低电压（≤AC50V），Ⅲ类灯具的外壳不许与保 联 护导体连题接。 押 准 精 照明系统测试和通 导线 绝缘电阻测试应在照明配电箱、灯具、开关及插座接线前完成； 电试运行 照明回路 装有剩余电流动作保护器时，剩余电流动作保护器应检测合格； 应急照明电源 应先进行空载自动投切试验，后进行有载自动投切试验。 8 1 7 9 8 4 信 3 微 系 3.开关安装接线要求 联 一 1）开关安装要求 唯 开关距地面高度宜为1.3m，相同型号开关并列安装时高度宜一致。 易燃、易爆场所→防爆型；特别潮湿场所→密闭型 2）开关接线要求 开关应控制灯具的相线，不得控制中性线（N线），防止开关处于断位时灯具带电。 4.插座安装接线要求 安装要求 插座距地面高度一般为0.3m；托儿所、幼儿园及小学校的插座距地面高度不宜小于1.8m；同 一场所安装的插座高度应一致。 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换。 不间断电源插座及应急电源插座应设置标识。在潮湿场所应装设防水插座。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.插座安装接线要求【一级22（）补案】 接线 原则：左零右相上接地 要求 ①插座的保护接地线端子不得与中性线端子连接；同一场所的三相插座，其接线的相序应一致。 ②保护接地线（PE）在插座之间不得串联连接； ③相线（L）与中性线（N）不应利用插座本体的接线端子转接供电。 8 7 1 9 4 8 3.2.5 电气动力设备安装技术 信 3 微 电动机 （1）电动机外露可系导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应 联 接线要求 小于0.5MΩ，抽题查的数量为50%。 押 （2）电动机的准接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。 精 （3）电动机接 线应牢固可靠，电动机额定电压为380V时应△接，为220V时应Y接。 8 1 7 3.2.6 建筑防雷与接地施工技术 8 4 9 1.建筑防雷与接地的材料与连接要求 信 3 微 1）材料要求 系 联 一 建筑防雷与接地的材料可采用镀锌角钢、镀锌钢管、镀锌扁钢、 镀锌圆唯钢等；镀锌钢材应为热镀锌，镀层厚 度应不小于65μm，镀层宜光滑连贯、无斑点。 2）连接要求【一级19案】 连接应采用搭接焊接。焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺 陷。速记：二饼六圆 扁钢—扁钢 扁钢宽度2倍，不少于三面施焊； 圆钢—圆钢 圆钢直径6倍，双面施焊； 圆钢—扁钢 圆钢直径6倍，双面施焊； 扁钢—钢管 紧贴3/4管外径表面，上下两侧施焊。 扁钢—角钢 紧贴角钢外侧两面，上下两侧施焊 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.接闪杆（带、网、线）的施工要求 1）接闪杆的施工要求 （1）接闪杆一般用不锈钢（或热镀锌）圆钢或不锈钢管（或热镀锌钢管）制成。 （2）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与其他接地 网的地中距离不应小于3m。 （3）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部应有两处 与接地体连接。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.2 建筑电气工程施工技术 3.引下线的施工要求 引下线之间连接 明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器。 明敷的引下线采用热镀锌扁钢时，可采用焊接或螺栓连接。 接地测试点 建筑物外立面混凝土柱内的主钢筋作防雷引下线时：离地0.5m处，不少于2个，并 有明显标识。 4.接地体的施工要求 1）人工接地体的施工要求 垂直 镀锌钢管（2.5mm）、镀锌角钢（4mm）、 接地体 镀锌圆钢（14mm）；长度一般为2.5m， 8 7 9 1 顶部距地面不小于0.6m，水平间距应不小于5m； 4 8 水平 信 3 镀锌扁钢（4mm，100mm2）、 微 接地体 系 镀锌圆钢（100mm2）；距地面至少为0.6m。 联 题 押 准 精 2）自然接地体的施工要求 垂直接地体 利用工程桩钢筋，工程桩 内的钢筋（不少于2根）搭接焊接，再与底板主钢筋（不少于 2根）焊接牢固，并做好隐蔽 工程验收记录。 8 1 7 9 水平接地体 利用建筑底板钢筋，主钢筋（不少 于2根）搭接焊接，并做 8 4好隐蔽工程验收记录。 信 3 接地电阻值 独立接地体的接地电阻应＜4Ω，共用 接地体的接地电微阻应＜1Ω。 系 联 一 5.接地线的施工要求 唯 （1）接地干线也可利用建筑中的钢管、金属框架、金属构架，但要在钢管、金属框架、金属构架连接处做接 地跨接。 （2）利用钢结构作为接地线时，与接地干线的连接应采用电焊连接。当不允许在钢结构上电焊时，可采用柱 焊或钻孔、攻丝，然后用螺栓和接地线跨接。跨接线一般采用扁钢或两端有铜接头的导线，跨接线应有150mm 的伸缩量。 （3）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接多个需要接地的电 气装置。 6.降低接地电阻值的技术措施【一级22单】 当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻值 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 采用接地模块降低接地电阻值： ①接地模块的顶面埋深→ 不应小于0.6m； 接地模块间距→不应小于模块长度的3~5倍。 ②接地模块应集中引线，采用接地干线将接地模块并联焊接成一个环路（材质相同），引出线不应少于2处。 7.等电位联结要求 （1）按等电位联结的作用范围分为总等电位联结、辅助等电位联结和局部等电位联结。 （2）等电位联结导体间的连接可根据实际情况采用焊接或螺栓连接。当等电位联结导体暗敷时，其导体间的 连接不得采用螺栓压接。 8 （3）等电位联结线与接地线（PE线）一1 7样，在其端部应有黄绿相间的色标。 9 4 8 3 信 微 系 联 题 押 准 精 【例】关于建筑电气工程母线槽安装 的说法，正确的有（ ）。 A.绝缘测试应在母线槽安装前后分别进 行 B.室内配电母线槽的圆钢吊架直径不得小于 6mm C.照明母线槽的垂直偏差不应大于5mm D.母线槽连接部件应与本体防护等级一致 8 E.母线槽连接处的接触电阻应小于0.1Ω 9 1 7 8 4 答案：ADE 信 3 微 系 联 一 【例】关于导管内穿线和槽盒内敷线的说法，正确的有（ ）。 唯 A.同一交流回路导线可穿入不同金属导管内 B.不同电压等级的导线不能穿在同一导管内 C.同一槽盒内不宜同时敷设绝缘导线和电缆 D.导管内的导线接头应设置在专用接线盒内 E.垂直安装的槽盒内导线敷设不用分段固定 答案：BCD 【例】灯具到达施工现场的检查内容不包括（ ）。 A.Ⅰ类灯具的金属外壳应有专用的接地端子 B.消防应急灯具应有消防产品合格证认证标志 C.水下灯具应有省级检测机构的检测报告 D.抽样检测灯具的绝缘电阻值不应小于2MΩ 答案：C 【例】塑料绝缘铠装多芯电缆的最小允许弯曲半径是电缆外径的（ ）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 A.10倍 B.12倍 C.15倍 D.20倍 答案：B 【例】关于三相四孔插座的接线中，正确的是（ ）。 A.保护接地导体（PE）接在下孔 B.同一场所的插座接线相序一致 C.接地导体（PE）在插座间串联 D.相线利用插座的端子转接供电 答案：B 【案例背景】监理工程师组织分项工作质量验收时，发现35kV变电站接地体的接地电阻值大于设计要求。经 查实，接地体的镀锌扁钢有一处损伤、两处对接虚焊，造成接地电阻不合格，分析原因有： （1）项目部虽然建立了现场技术交底制度，明确了责任人员和交底内容，但实施作业前仅对分包责任人进行 8 了一次口头交底。 1 7 9 4 8 （2）接地体的连接不符合规范要求。3 信 微 （3）室外电缆施工中，施工人员系对接地体的损坏没有作任何处理和报告。 联 【问题】写出本工程接地体连题接的技术要求。 押 解析：水平埋设的接地体采准用镀锌扁钢的厚度应≥4mm，截面积不小于100mm²；热镀锌层厚度应不小于65μm。 精 接地体采用扁钢时，其搭接 长度为扁钢宽度的两倍，并不少于三面施焊；接地体连接的焊接处焊缝应饱满并 有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。 在接地体施工结束后，应及时测 量接地电阻，电气设备的独立接地体，其接地电阻应小于4Ω，共用接地体电 阻应小于1Ω。 【案例背景】在分项工程质量验收中，项目部质 检员指出非镀锌钢导管的接地跨接存在质量问题（见下图）， 要求电气班组组织整改，整改后施工质量验收合格。 8 1 7 9 8 4 信 3 微 系 联 一 唯 【问题】指出非镀锌钢导管的跨接连接存在哪些错误？ 【问题】指出非镀锌钢导管的跨接连接存在哪些错误？ 解析：（1）镀锌钢导管的直径为5mm不正确，直径不应小于6mm； （2）圆钢搭接长度为25mm不正确，要求搭接长度不应小于圆钢直径的6倍（36mm）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.3 通风与空调工程施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 2 案例 3 12 15 5 18 8 7 1 9 4 8 3 信 微 系 联 3.3.1 通风与空调的分部分题项工程及施工程序 押 准 1.通风与空调的分部分项工程【一级22（补）单】 精 8 1 7 9 8 4 信 3 微 系 联 一 2.通风与空调工程的施工程序 唯 （1）金属风管安装程序：测量放线→支吊架制作→支吊架定位安装 →风管检查→组合连接→风管调整→漏风 量测试→风管绝热→质量检查 （2）空调冷热水管道安装施工程序：管道预制→管道支吊架制作与安装→管道与附件安装→水压试验→冲洗 →质量检查 （3）水系统阀部件、仪表安装施工程序：阀门及部件检查→强度严密性试验→阀门及部件安装→仪器仪表安 装→质量检查。 （4）制冷机组安装程序：基础验收→机组运输吊装→机组减振安装→机组就位安装→机组配管→质量检查。 （冷却塔类似） （5）多联机系统安装程序：基础验收→室外机吊装→设备减振装置安装→室外机安装→室内机安装→管道连 接→管道强度试验及真空试验→系统充制冷剂→管道及设备绝热→调试运行→质量检查。【一级21案】 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.通风与空调工程的施工程序 （6）防排烟系统联合试运行程序：系统检查一机械正压送风系统测试与调整→机械排烟系统测试与调整→联 合运行参数的测试与调整→数据记录→质量检查。 （7）通风与空调系统联合试运行程序：调试前系统检查→通风空调系统的风量、水量测定与调整→空调自动 控制系统调试调整→数据记录→质量检查。 3.2.2 通风与空调风系统施工技术 1.风管制作【一级20案】 1）一般制作要求（1）风管系统类别 8 类别 管内正压（Pa） 管1内7负压（Pa） 密封要求 9 4 8 微压 P≤125 信 3 P≥-125 接缝及接管连接处应严密 微 低压 1252.5m/s时， 其导轨接头处修平长度应大于300mm。 5）轿厢及对重（平衡重）系统安装 （1）当轿顶外侧边缘至井道壁水平方向的自由检查距离大于0.3m时，轿顶应装设防护栏及警示性标识。当在距 轿底面1.1m 以下使用玻璃轿壁时，必须在距轿底面0.9~1m的高度安装扶手，且扶手必须独立地固定，不得与玻 璃相关。 （2）当轿厢和对重架有反绳轮时，反绳轮应设置防护装置和挡绳装置。绳头组合必须安全可靠，且每个绳头组 合必须安装防螺母松动和脱落的装置。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）钢丝绳严禁有死弯，当轿厢悬挂在两 根钢丝绳或链条上，且其中一根钢丝绳或链条发生异常相对伸长时， 装设的电气安全开关应动作可靠。 （4）随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件碰撞。当轿厢完全压在 8 缓冲器上时，随行电缆不得与底坑地面接触。 1 7 9 8 4 6）安全部件安装 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①限速器外观清洁无油污，动作速度整定封记完好，且无拆动痕迹。 ②限速器上应标有与电梯运行方向相同的上、下方向箭头及文字说明。 限速器 ③限速器安装完毕后要进行联动试验，带动安全钳动作后，曳引钢丝绳在曳引轮上应出现打 滑现象。 ④绳轮轮缘端面相对水平面的垂直度不应大于2/1000。 8 7 1 9 4 8 3 信 微 系 安全钳 安全钳的整定封记应完好，且无拆动痕迹。安全钳与导轨的间隙应符合电梯设计要求。 联 题 押 准 精 8 1 7 8 4 9 信 3 微 6）安全部件安装 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①缓冲器应无锈蚀、油路通畅，并按说明书要求注满缓冲器油。液压缓冲器柱塞铅垂度不应 大于0.5%。 ②轿厢、对重的缓冲器撞板中心与缓冲器中心的偏差不应大于20mm。当轿厢或对重底部使用 缓冲器安装 多个缓冲器时，各缓冲器顶面与轿厢或对重之间的距离偏差不应大于2mm。 ③缓冲器动作试验时，其柱体从完全压缩到完全复位，时间不能大于120s，缓冲器在未恢复 到正常位置前，电气开关不能复位，电梯不能启动。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 7）门系统安装 8 （1）层门应无变形，门滑轮转动灵活。层门地坎要高 出最终装饰地平面2~5mm。层9门1 7 关闭后，层门下端与地坎 8 4 信 3 的间隙，乘客电梯不应大于6mm，载货电梯不应大于8mm。 微 系 （2）层门与轿厢门地坎之间水平距离偏差为0~+3mm，最大距离 不应超过一35 联 mm。层门门锁锁紧后，锁紧元件啮合 唯 深度不应小于7mm。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）层门的强迫关门装置必须动作正常。层门强迫关门装置安装应保证层门无论因何种原因开启，其强迫关门 装置能使层门自动关闭。 （4）开关门过程中不应有振动或撞击声响，由动力操纵的水平滑动门，在关门1/3行程之后，阻止关门的力严 禁超过 150N。 8）电气安装 （1）机房和井道内应按设计要求配线，护套电缆可明敷于井道或机房，但不得明敷于地面。 （2）电气设备、导管及线槽的外露可导电部分应当与保护线（PE）连接，接地支线应分别直接接至接地干线 上，不得互相连接后再接地。 （3）动力和电气安全装置的导体之间和导体对地之间的绝缘电阻不得小于0.5MΩ。 9）电梯整机验收 8 7 1 9 4 8 3 信 微 错项保护：系三相电源应有断相、错相保护装置或功能，使电梯不发生危险故障。 联 题 押 准 精 保护 ✓ 动力 电路、控制电路、安全电路必须有与负载匹配的短路保护装置； ✓ 动力电路必须有过载保护装置。 8 1 7 9 8 4 信 3 微 层门与轿门的试验时，每层层门必须能用 三角钥匙正常系开启，当一个层门或者轿门非正 门系统 联 常打开时，电梯严禁 启动或 唯 一继续运行。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ◆ 瞬时式→轿厢应载有额定载重量； ◆ 渐进式→轿厢应载有均匀分布125%的额定载重量。 安全钳 ◆ 限速器、安全钳、缓冲器、门锁装置必须与其型式试验证书相符。 ◆ 限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。 8 7 1 ①上、下极限开关4 9必须是安全触点，在轿厢或对重接触缓冲器之前必须动作。 8 3 信 微 ②上、下极限开关系是限位开关不动作后的第二层保护，一旦动作将切断主电源，需要复位才 联 题 能重启。 极限开关 押 准 精 ③其位置在井道顶层和底层，一般安装在 导轨端，动作距离为50~100mm。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①电梯曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重 量下行，分别停层3次以上，轿厢必须可靠地制停。 曳引能力 ②轿厢载有125%额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须 试验 可靠制动。当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运转时，空载轿厢严 禁向上提升。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下，按电梯设计规定的每小时 运行试验 启动次数和负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连 续运行无故障。 8 1 7 9 8 4 信 3 微 系 联 一 唯 3.液压电梯安装 （1）液压泵站及液压顶升机构安装牢固，油缸中心位移偏差应不大于2mm，缸体垂直度严禁大于0.4%。 （2）液压泵站上的溢流阀应设定在系统压力为满载压力的140%~170%时动作；液压泵站应设有过载保护，安全 阀的调定压力不应超过额定工作载荷时压力的120%。 （3）液压系统压力试验合格规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间施加200%的满载压力， 持续5min后，液压系统应完好无损。采用多个液压油缸并行工作的直顶式液压电梯，运行时的轿底倾斜度不应 大于5%。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.5 电梯工程安装技术 3.5.3 自动扶梯安装技术 1.自动扶梯（或自动人行道）安装程序 设备进场验收→土建交接检验→桁架吊装就位→轨道安装→扶手带等构配件安装→安全装置安装→机械调整→ 电气装置安装→调试检验→试运行→验收。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.自动扶梯（自动人行道）安装 1）土建交接验收 （1）建设单位、监理单位、土建单位、安装单位共 同参与土建工程的验收，并办理交接手续。确认现场的水平 8 基准线标记和中心线标记；按设计图纸（土建图）的要 求检查支撑端之间的距离、9底1 7 坑的长宽高、提升高度和 8 4 信 3 对角线长度；自动扶梯（或自动人行道）上、下支撑面预埋 钢板符合设计要求微。 系 一 联 唯 （2）井道周围必须设有保证安全的栏杆或屏障，其高度严禁小于1.2m。 （3）根据电梯设备供应商提供的电梯设备进场所需通道和搬运空间，检查确认是否有足够空间位置用于桁架的 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 运输吊装。 2）桁架吊装 桁架吊装到建筑楼层结构预留孔支撑端，桁架支撑角钢搭接的建筑楼层结构支撑端的部分必须大于角钢宽度的 2/3。用水平仪检查，第一块梯级的水平度不大于1/1000，可通过加减垫片调整其水平度，架安装应牢固。 8 7 1 9 4 8 信 3 微 系 联 题 押 3）围裙板安装 准 精 （1）自动扶梯（或自动人行 道）的围裙板在梯级、踏板或胶带的两侧，任何一侧的水平间隙不应大于4mm，且 两侧对称位置处的间隙总和不应大 于7mm。 （2）自动扶梯（或自动人行道）的围 裙板应当垂直、平滑，板与板之间的接缝应是对接缝。 8 1 7 9 8 4 信 3 微 系 联 一 唯 4）梯级安装 梯级的安装、拆卸只能在下部驱动的回转部；安装前在梯级轴上面均匀涂抹润滑油脂，由下部驱动回转处开始 安装梯级。 5）梳齿板安装 调整前沿板支撑处，达到梳齿板梳齿与踏板面齿槽的啮合深度至少为4mm、间隙不应超过4mm的要求。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 3.自动扶梯（或自动人行道）整机验收 9 1 4 8 3 信 1）外观验收 微 系 联 验收 题 要求 押 准 精 梯级、自动人行道踏板或 垂直净高度不应小于2.3m，该净高度应延续到扶手转向端端部。扶手带顶 胶带上方 面 至梯级前缘、踏板表面或胶带表面之间的垂直距离应为 0.9~1.1m。 在危险区域，由建筑 结构形成的固定护栏至少增加8到高出扶手带100mm， 1 7 9 并且位于扶手带外缘 80 〜120mm之间；墙 信 壁3 8或 4 其他障碍物与扶手带外缘 扶手带 微 之间的水平距离在任何情况 下均不得小于系80mm，与扶手带下缘的垂直距 联 一 离均不 得小 唯 于25mm。 2）绝缘电阻要求【一级24单】 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①导线之间和导线对地之间的绝缘电阻应＞1000Ω/V； ②动力电路和电气安全装置电路≥0.5MΩ； ③其他电路（控制、照明、信号等）≥0.25MΩ。 3）安全保护验收【一级21单】 （1）自动扶梯（或自动人行道）无控制电压或电路接地故障及过载时必须自动停止运行。 （2）自动扶梯（或自动人行道）发生下列情况时，必须通过安全触点或安全电路使开关断开并停止运行。 ①控制装置在超速和运行方向非操纵逆转下动作。 ②附加制动器动作。 ③直接驱动梯级、踏板或胶带的部件（如链条或齿条）断裂或过分伸长。 ④驱动装置与转向装置之间的距离（无意性）缩短。 ⑤梯级、踏板下陷，或胶带进入梳齿板处有异物夹住，且损坏梯级、踏板或胶带支撑结构。 8 ⑥ 无中间出口的连续安装的多台自动扶梯1 7（或自动人行道）中的一台停止运行。 9 4 8 3 ⑦扶手带入口保护装置动作。 信 微 系 4）设备性能验收【一级22单】 联 题 押 （1）自动扶梯（或自动人行准道）的性能试验，在额定频率和额定电压下，梯级、踏板或胶带沿运行方向空载时 精 的速度与额定速度之间的允许 偏差为±5%；扶手带的运行速度相对梯级、踏板或胶带速度的允许偏差为0~+2%。 （2）自动扶梯（或自动人行道）应进行空载制动试验，制停距离应符合下表的要求。 （3）自动扶梯（或自动人行道）应进 行有制动载荷的下行制停距离试验。 自动扶梯（或自动人行道）制停距离 制停距离范围 1 7 8 9 8 4 额定速度（m/s） 信 3 微 自动扶梯 联 系 自动人行道 一 唯 0.50 0.20~1.00 0.20~1.00 0.60 0.30~1.30 0.30~1.30 0.70 0.35~1.50 0.35~1.50 0.90 -- 0.40~1.70 【例】曳引式电梯施工程序中，曳引机安装的紧前工序是（ ）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 A.对重安装 B.导轨安装 C.轿厢安装 D.导靴安装 答案：B 【例】曳引式电梯驱动主机安装后下面做法正确的是（ ）。 A.主机安装完毕后，所有旋转部件外侧均应涂成红色 B.紧急操作装置动作必须正常，可拆卸的装置必须置于远离驱动主机 C.电梯空载或满载时，曳引轮安装后的垂直度应在2mm以内 D.手动释放制动器的操作部件应涂成黄色 答案：C 8 【例】电梯整机安装验收要求有（ ）。1 7 9 4 8 3 A.动力电路必须有过载保护装置 信 微 系 B.限速器必须与其型式试验证书联相符 题 押 C.轿厢应载有均匀分布的12准0%额定载重量做下行试验 精 D.轿厢分别在空载、额定载荷 工况下试验 E.按产品设计规定的每小时启动次数和负载持续率各运行100次 答案：ABD 【例】关于自动扶梯整机验收时的绝缘电阻值的说法，错误的是（ ）。 A.信号电路的绝缘电阻不得小于0.25MΩ 8 B.动力电路的绝缘电阻不得小于0.25MΩ 9 1 7 8 4 信 3 C.控制电路的绝缘电阻不得小于0.25MΩ 微 系 D.照明电路的绝缘电阻不得小于0.25MΩ 一 联 唯 答案：B 【例】自动人行道自动停止运行时，开关断开的动作不用通过安全触点或安全电路来完成的是（ ）。 A.过载 B.踏板下陷 C.扶手带入口保护装置动作 D.附加制动器动作 答案：A 【案例背景】曳引式电梯机房的设备布置如图1所示；安装驱动主机的承重梁采用钢板制作；承重梁制作安装完 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 成，项目部自检合格后，即用混凝土浇筑固定。 【问题】图1中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？制作驱动主机承重梁的钢 8 7 1 9 板厚度最小是多少？项目部在承重梁浇筑4固定前还应完成哪项工作？ 8 3 信 解析：（1）图1中①-曳引机；②-限微速器。 系 联 （2）除机房外，电梯的组成部题分还有：井道、轿厢、层站。 押 准 （3）驱动主机承重梁应采精用钢板制作，钢板厚度不应小于20mm。 （4）承重梁埋入建筑结构承重 墙内的长度宜超过墙中心20mm，且不应小于75mm。承重梁浇筑固定前应进行自检 然后上报监理单位组织验收，并合格。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.6 消防工程施工技术 分值分布 ♛ 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 1 多选 案例 3.6.1 消防系统的分部分项工程及施工程序 1.消防工程的分部分项工程 （1）消火栓灭火系统、自动喷水灭火系统、水喷雾灭火系统、细水雾灭火系统、固定消防炮灭火系统、自动跟 8 7 踪定位射流灭火系统、 9 1 4 8 3 信 （2）气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟与排烟系统、火灾自动报警及消防联动控制系统。 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 消火栓灭火系统 8 7 1 9 4 8 3 信 微 系 联 题 湿式自动喷水灭火系统 押 准 精 8 1 7 9 8 4 信 3 微 系 湿式报警阀组 一 联 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 2.消防系统分类及其功能 微 系 联 （1）消防给水系统 题 押 消防给水系统由消防水源、准消防给水管网、消防水泵、消防水箱、稳压设施及消防水泵连接器等设施组成，是为 精 各类水灭火系统供水的基础设施。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）消火栓灭火系统 消火栓灭火系统由供水设施、消火栓、配水管网和阀门等设施组成，是一种被广泛应用的固定式消防设施，又分 为室外消火栓灭火系统和室内消火栓灭火系统。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 2）自动喷水灭火系统【一级22（联补）单】 题 押 自动喷水灭火系统由洒水喷准头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设 精 施等组成。 根据洒水喷头的类型可分为闭式系统和开式系统。  闭式系统可分为湿式系统、干式系统 、预作用系统、重复启闭预作用系统和防护冷却系统，  开式系统可分为雨淋系统和水幕系统。 8 1 7 9 8 4 信 3 微 系 联 一 唯 湿式系统 准工作状态时配水管道内充满有压水的闭式系统。 干式系统 准工作状态时配水管道内充满有压气体的闭式系统。 准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力 预作用系统 开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。 重复启闭预作用系统 能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 防护冷却系统 发生火灾时用8 4于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。 3 信 微 由开式系洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控 雨淋系统 联 题 制押，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。 准 精 由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，用于防火分隔 水幕系统 或防护冷却的开式系统。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.6 消防工程施工技术 3）水喷雾灭火系统 水喷雾灭火系统由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头等 组成，是向保护对象喷射水雾进行灭火或防护冷却的系统。 8 7 1 9 4 8 3 信 微 系 联 题 押 （1）电动启动水喷雾灭火系准统。采用火灾探测器作为探测系统的水喷雾灭火系统。 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）传动管启动水喷雾灭火系统。采用闭式喷头及传动管作为探测系统的水喷雾灭火系统。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）细水雾灭火系统 细水雾灭火系统由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成。 按供水方式（主要是按照驱动源类型）可以划分为泵组（泵组对系统进行加压）、瓶组式（储水容器储水、储 气容器进行加压）及其他形式。 8 7 1 9 4 8 3 信 微 系 5）气体灭火系统【一级24单、2联3案、22单】 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 气体灭火系统是指以气体为主要灭火介质的灭火系统。 （1）按灭火介质的不同分为二氧化碳灭火系统、卤代烷灭火系统、惰性气体灭火系统等。 ① 二氧化碳灭火系统。按储存压力可分为高压二氧化碳灭火系统（灭火剂在常温下储存）和低压二氧化碳灭火 系统（灭火剂在-18~-20℃低温下储存）。 ② 卤代烷灭火系统。一般采用七氟丙烷作为灭火介质，具有灭火能力、灭火剂性能稳定、不破坏臭氧层、低毒 性等特点。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）按应用方式的不同分为全淹没灭火系统和局部应用灭火系统。 ①全淹没灭火系统。在规定时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区的灭 火系统。 ②局部应用灭火系统。向保护对象以设计喷射率直接喷射灭火剂，并持续一定时间的灭火系统。 6）泡沫灭火系统 8 7 1 泡沫灭火系统主要由泡沫消防输送泵、泡9沫液储罐、泡沫比例混合器、泡沫产生装置、控制阀门及管道等组 4 8 3 信 成。 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 低倍数 发泡倍数低于20的灭火系统 按产生泡沫倍数 中倍数 发泡倍数介于20～200的灭火系统 划分 高倍数 发泡倍数高于200的灭火系统 固定式泡沫 由固定的泡沫消防水泵、泡沫比例混合器（装置）、泡沫产生器 按安装方式划分 灭火系统 （或喷头）和管道等组成的灭火系统。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 半固定式泡沫 由固定的泡沫产生器与部分连接管道，泡沫消防车或机动消防泵 灭火系统 与泡沫比例混合器，用水带连接组成的灭火系统。 移动式泡沫 由消防车、机动消防泵或有压水源，泡沫比例混合器，泡沫枪、 灭火系统 泡沫炮或移动式泡沫产生器，用水带等连接组成的灭火系统。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 固定式泡沫灭火系统 8 1 7 9 8 4 信 3 微 系 联 一 唯 半固定式泡沫灭火系统 7）防排烟系统 防排烟系统是防烟系统和排烟系统的总称。 （1）防烟系统。通过采用自然通风方式，防止火灾烟气在楼梯间、前室、避难层（间）等空间内积聚，或通过 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 采用机械加压送风方式阻止火灾烟气侵入楼梯间、前室、避难层（间）等空间的系统，防烟系统分为自然通风 系统和机械加压送风系统。 （2）排烟系统。分为自然排烟系统和机械排烟系统。机械排烟系统主要由排烟阀（口）、排烟防火阀、排烟管 道、排烟风机等组成。 8）火灾自动报警及消防联动控制系统 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 火灾自动报警系统由触发器件、火灾探测器和火灾警报装置等组成 ，其 中触发器件包括火灾探测器（感温探测 器、感烟探测器、感光探测器、气体探测器、图像型探测器及复合探测器等）和手动火灾报警按钮。 火灾自动报警系统按照保护对象的不同分为区域报警系统、集中报警系统、控制中心报警系统三种形式。 ①区域报警系统。由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等构成，适用于仅需 要报警，不需要联动自动消防设备的小型建筑等单独使用。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②集中报警系统。由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防 控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。适用于不仅需要报警，同时需要联动自动消 防设备，且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器，即设置一个消防控制室，适用 于宾馆、商务楼、综合楼等建筑。 ③控制中心报警系统。由设置在消防控制室的集中报警控制器、消防控制设备等组成，设置两个及以上消防控 制室，适用于大型建筑群、超高层建筑，可对建筑中的消防设备实现联动控制和手动控制。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）消防联动控制系统 消防联动控制系统是接收到火灾报警信号后，向各相关受控设备按设定控制逻辑发出联动控制信号，并接收反 馈信号的系统。包括消防联动控制器、消防联动模块、显示装置等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.消防工程施工程序【一级20单】 （1）消防水泵（或稳压泵）施工程序： 基础验收→泵体安装→吸水管路安装→出水管路安装→单机调试。 （2）消火栓系统施工程序：干管安装→立 管、支管安装→箱体稳固→附件安装→强度和严密性试验→冲洗→系 统调试。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）自动喷水灭火系统施工程序：干管安装→报警阀安装→立管安装→分层干、支管安装→喷洒头支管安装→ 管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 9 1 4 8 3 信 微 系 （4）水喷雾灭火系统施工程序：联支吊架制作、安装→管道安装→管道冲洗→管道试压→吹扫→喷头安装→控制 题 押 阀组部件安装→系统调试。准 精 （5）细水雾灭火系统施工程 序：储水储气瓶组的安装→泵组及控制柜安装→管道试压、冲洗、吹扫→细水雾喷 头安装→系统调试。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （6）气体（泡沫、干粉）灭火系统施工程序：设备和组件安装→管道安装→管道试压→吹扫→系统调试。 （7）防排烟系统施工程序：支吊架制作、安装→风管制作、安装→风管强度及严密性试验→风机及阀部件安装 →防排烟风口安装→单机试运行→系统调试。 （8）火灾自动报警及联动控制系统施工程序：管线敷设→线缆敷设→线缆连接→绝缘测试→设备安装→单机调 试→系统调试→系统检测、验收。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.6 消防工程施工技术 3.6.2 消防工程施工技术要求 1.消防给水及消火栓灭火系统施工技术要求 （1）消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开关； 安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时，应为系统 工作压力的2~2.5倍。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （2）消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回 阀的安装方向应使消防用水能从消防水 泵接合器进入系统。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消防井盖底面的距离不应 大于 0.4m。 （4）室内消火栓栓口不应安装在门轴侧；消火栓栓口中心距地面应为1.1m。 （5）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达到设 计要求为合格。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.自动喷水灭火系统安装要求【一级19案】 （1）自动喷水灭火系统的管道横向安装宜设2‰~5‰的坡度，且应坡向排水管；当局部区域难以利用排水管将 水排净时，应采取相应的排水措施。 （2）喷头的商标、型号、公称动作温度、响 应时间指数（RTI）、制造厂及生产日期等标志应齐全；闭式喷头 8 7 1 9 安装前应进行密封性能试验，以无渗漏8、4无损伤为合格。喷头安装必须在系统试压、冲洗合格后进行。喷头安 3 信 微 装应使用专用扳手，严禁利用喷头系的框架施拧。 联 题 押 准 精 （3）报警阀组的安装应在供水管网试压、冲洗合格 后进行。安装时应先安装水源控制阀、报警阀，然后进行报 8 警阀辅助管道的连接。 1 7 9 8 4 （4）水流指示器安装时应使电器元件竖直安装在水平管道 上侧，其动作方向应信和 3 水流方向一致。 微 系 联 一 唯 （5）调试 消火栓系统的调试 自动喷水灭火系统的调试 水源调试和测试 水源测试 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 消防水泵调试 消防水泵调试 稳压泵或稳压设施调试 稳压泵调试 减压阀调试 消火栓调试 自动控制探测器调试 排水设施调试 排水设施调试 联锁控制试验 联动试验 干式消火栓系统的报警阀等快速启闭装置调试，并应包含 报警阀调试 报警阀的附件电动阀或电磁阀等阀门调试 8 7 1 9 4 8 3 信 微 3.水喷雾灭火系统安装要求 系 联 题 （1）雨淋报警阀组的安装应在押供水管网 准 精 试压、冲洗合格后进行。安装时应先安装水源 控制阀、雨淋报警阀，再进行雨淋报警阀辅助管道的连接。水源控制阀、雨淋报警阀与配水干管的连接应使水 流方向一致。 （2）喷头应在系统试压、冲洗、吹扫合 格后进行安装。 （3）系统调试应包括：水源测试；动力源和 备用动力源切换试验；消防水泵调试；稳压泵调试；雨淋报警阀、 电动控制阀、气动控制阀的调试；排水设施调试 ；联动试验。 1 7 8 9 8 4 4.细水雾灭火系统安装要求 信 3 微 系 （1）储水瓶组、储气瓶组安装、固定和支撑应稳固，压力表应 朝向操作面联，安装高度和方向应一致。 一 唯 （2）当系统采用柱塞泵时，泵组安装后应充装润滑油并检查油位。 （3）系统中过滤器的材质应为不锈钢、铜合金等耐腐蚀的金属材料；过滤器的网孔孔径不应大于喷头最小喷孔 孔径的 80%。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）喷头安装应在管道试压、吹扫合格后进行。喷头与管道的连接宜采用端面密封或O型圈密封，不应采用聚 四氟乙烯、麻丝、胶粘剂等密封材料。 5.气体灭火系统施工技术要求 8 7 1 灭火剂储存装置安装4 9后，泄压装置的泄压方向不应朝向操作面； 8 泄压装置 信 3 低压二氧化碳灭微火系统的安全阀应通过专用的泄压管接到室外； 系 联 灭火剂 题 安装成后押，应进行强度试验和气压严密性试验，并达到合格。 输送管道 准 精 吊顶无装饰罩 其连接管道管端螺纹不应露出吊顶； 喷嘴 吊顶有 装饰罩 其装饰罩应紧贴吊顶。 气体灭火系统调试 干粉灭火系统调试 模拟启动试验 自动模拟启动 8 1 7 9 模拟喷气试验 模拟启动 试验 8 4 信 3 微 系 手动模拟启动 联 模拟切换试验 唯 一 6.泡沫灭火系统施工技术要求 （1）常压钢质泡沫液储罐应进行盛水试验，试验压力应为储罐装满水后的静压力，试验时间不应小于1h，目测 应无渗漏。 （2）管线式比例混合器应安装在压力水的水平管道上或串接在消防水带上，并应靠近储罐或防护区，其吸液口 与泡沫液储罐或泡沫液桶最低液位的高度不得大于1.0m。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）管道安装完毕应进行水压试验，试验压力为设计压力的1.5倍；试验前应将泡沫产生装置、泡沫比例混合 器（装置）隔离。 （4）地上式泡沫消火栓应垂直安装，其大口径出液口应朝向消防车道。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （5）泡沫灭火系统的调试包括：动力源和 备用动力的切换试验；水源的测试；消防泵和稳压设备的试验；泡沫 比例混合装置的调试；泡沫产生装置的调试；报警阀的调试；泡沫消火栓的冷喷试验；泡沫灭火系统的喷水和 喷泡沫试验等。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.6 消防工程施工技术 7.防排烟系统施工技术要求 （1）排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料。 （2）排烟风管法兰垫片应为不燃材料，垫片厚度不应小于3mm。 （3）排烟防火阀的安装方向、位置应正确。排烟防火阀应顺气流方向关闭。防火分区隔墙两侧的防火阀，距墙 表面不应大于200mm。排烟防火阀应设独立的支吊架。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （4）防排烟风机应设在混凝土或钢架基 础上，且不应设置减振装置；若排烟系统与通风空调系统共用且需要设 置减振装置时，不应使用橡胶减振装置。 （5）风管与风机的连接宜采用法兰连接，或采用 不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜 采用柔性连接。 8 1 7 9 （6）风管系统安装完成后，应进行严密性检验；防排烟 风 管的允许漏风量应按 信 中3 8压 4 系统风管确定。 微 系 联 一 唯 8.火灾自动报警及消防联动设备的施工技术要求 （1）各类管路暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm。 （2）火灾自动报警线应单独布线，穿入金属管内或金属线槽中，严禁与动力、照明、交流线、视频线或广播线 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 等穿入同一线管内。 （3）控制与显示类设备应与消防电源、备用电源直接连接。 （4）对于安装点型感烟（感温）火灾探测器、一氧化碳火灾探测器，探测器至墙壁梁边的水平距离不应小于 0.5m； 探测器周围0.5m内不应有遮挡物； 探测器至空调送风口边的水平距离不应小于 1.5m； 至多孔送风口的水平距离不应小于 0.5m。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （5）手动火灾报警按钮应安装在明显和便于操作的部位。当安装在墙上时，其底边距地（楼）面高度宜为 1.3~1.5m。 （6）火灾自动报警系统调试，应先分别对 探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控 制设备等逐个进行单机检测，正常后方可进行系 统调试。 8 1 7 9 8 4 信 3 微 系 联 一 唯 9.工业项目消防系统的技术要求【一级23单】 石油储备库，地上固定顶储罐、内浮顶储罐和地上 应设低倍数泡沫灭火系统或中倍数泡沫灭火系统，以及 卧式储罐 消防冷却水系统和火灾自动报警系统 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 应设置火灾自动报警系统、水喷雾灭火系统或其他灭火 火力发电厂容量为90MV·A及以上的油浸变压器 系统； 钢铁冶炼企业单台容量≥40MV·A非总降压变电所 火灾自动报警系统，以及水喷雾、细水雾和气体灭火系 的油浸变压器 统 燃气发电机组（包括燃气轮机、齿轮箱、发电机和 宜采用全淹没气体灭火系统，并应设置火灾自动报警系 控制间） 统 锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓库 不得设置室内外消防给水 3.6.3 消防工程验收规定与实施 1.消防工程验收的相关规定 具有下列情形之一的特殊建设工程，建设单位应当向本行政区域内地方人民政府住房和城乡建设主管部门申请 8 7 消防设计审查，并在建设工程竣工后向消1防设计审查验收主管部门申请消防验收。 9 4 8 3 1） 人员密集场所的规定 信 微 系 2 联 建筑总面积＞（m） 题 内容 押 准 20000m 2 （公共会馆） 精 体育场馆、会堂，公共展览馆、博物馆的展示厅 2 15000m（马航候车） 民用机场航站楼、客运车站候车室、客运码头候船厅 2 10000m（衣食住行） 宾馆、饭店、商场、市场 影剧院 ，公共图书馆的阅览室，营业性室内健身、休闲场馆，医院的门 2500m 2 （社会福利） 诊楼，大 学的教学楼、图书馆、食堂，劳动密集型企业的生产加工车 间，寺庙、教堂 8 1 7 9 托儿所、幼儿园的 儿童用房，儿童游乐厅等8室4内儿童活动场所，养老 信 3 2 微 1000m（老幼病残） 院、福利院，医院、疗养 院的病房楼, 系 中小学校的教学楼、图书馆、食 联 堂，学校的集体宿舍,劳动密 集型 唯 企一业的员工集体宿舍 歌舞厅、放映厅、夜总会、游艺 厅、桑拿浴室、网吧酒吧，具有娱乐功 2 500m（吃喝玩乐） 能的餐馆、茶馆、咖啡厅 2）特殊建设工程的规定 （1）国家机关办公楼、电力调度楼、电信楼、邮政楼、防灾指挥调度楼、广播电视楼、档案楼（国家机关）。 （2）单体建筑面积大于40000m2或者建筑高度超过50m的其他公共建筑。 （3）国家工程建设消防技术标准规定的一类高层住宅建筑。 （4）城市轨道交通、隧道工程，大型发电、变配电工程。（公共事业） （5）生产、储存、装卸易燃易爆危险物品的工厂、仓库和专用车站、码头，易燃易爆气体和液体的充装站、供 应站、调压站。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.特殊建设工程消防验收条件和应提交的资料 消防验收条件 建设单位申请消防验收材料 1.完成工程消防设计和合同约定的消防各项内容。 2.有完整的工程消防技术档案和施工管理资料（含涉及消防的 建筑材料、建筑构配件和设备的进场试验报告）。 1.消防验收申报表； 3.建设单位对工程涉及消防的分部分项工程验收合格；施工、 2.工程竣工验收报告； 设计、工程监理、技术服务等单位确认工程消防质量符合标 3.涉及消防的建设工程竣工图纸。 准。 4.消防设施性能、系统功能联调联试等内容检测合格。 8 3.特殊消防工程验收的组织及验收程序 1 7 9 4 8 3 1）特殊消防工程验收由国务院住房和信城乡建设主管部门负责指导监督实施。 微 系 2）验收程序：验收受理，现场评联定，出具消防验收意见。 题 押 3）对于大型特殊建设工程需准要局部投入使用的部分，根据建设单位的申请，可实施局部建设工程消防验收。 精 4）消防设计审查验收主管部 门自受理消防验收申请之日起15日内组织消防验收，并在现场评定检查合格后签发 《建筑工程消防验收意见书》。 4.施工过程中的消防验收 8 1 7 9 8 4 信 3 微 系 联 一 唯 5.其他建设工程的消防验收备案与抽查 （1）其他建设工程，建设单位应当在工程竣工验收合格之日起5个工作日内，报消防设计审查验收主管部门申 请消防验收备案。建设单位办理备案，应当提交下列材料： ① 消防验收备案表。 ② 工程竣工验收报告。 ③涉及消防的建设工程竣工图纸。 （2）消防设计审查验收主管部门对备案的其他建设工程实行抽查管理。抽查工作推行“双随机、一公开”制 度，随机抽取检查对象，随机选派检查人员；抽取比例由省、自治区、直辖市人民政府住房和城乡建设主管部 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 门向社会公示，抽查结果向社会公示。 （3）其他建设工程经依法抽查不合格的，应当停止使用. 【例】下列喷水灭火系统中，属于开式系统的是（ ）。 A.雨淋系统 B.干式系统 C.湿式系统 D.预作用系统 答案：A 【例】消火栓灭火系统的总出水管上应安装（ ）。 8 A.过滤器 B.1消7声止回阀 9 4 8 3 C.控制阀 信D.压力开关 微 系 E.压力表 联 题 押 答案：BCDE 准 精 【例】下列设备中，属于气体灭火系统是（ ）。 A.选择阀 B.发生装置 C.比例混合器 D.过滤器 8 答案：A 9 1 7 8 4 信 3 微 系 【例】下列仓库中，能使用消火栓灭火系统的是（ ）。 一 联 唯 A.储存碳化钙的仓库 B.储存锌粉的仓库 C.储存低亚硫酸钠的仓库 D.储存纤维的仓库 答案：D 【例】按照国家工程建设消防技术标准的规定，建设单位在验收后应当报消防部门备案的工程是（ ）。 A.建筑总面积10000m2的广播电视楼 B.建筑总面积800m2的中学教学楼 C.建筑总面积550m2的卡拉OK厅 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 D.建筑总面积20000m2的客运车站候车室 答案：B 【例】消防工程验收时，建设单位不需要提交的资料有（ ）。 A.消防验收申报表 B.竣工验收报告 C.验收记录 D.竣工图纸 答案：C 【案例背景】 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 【问题】图1中①、②、③应分别选用哪种阀门? 解析：①选用选择阀、②选用液体单向阀、③选用安全阀。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 第4章 工业机电工程安装技术 4.1 机械设备安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 案例 11 6 10 6 4.1.1 设备基础种类及验收 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1.设备基础的种类及应用 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 2.设备基础施工质量验收要求 系 联 一 1）设备基础混凝土强度的验收要求 唯 （1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强 度是否符合设计要求。 （2）如果对设备基础的强度有怀疑时，可请有检测资质的工程检测单位对基础的强度进行复测。 （3）重要的设备基础应做预压强度试验，预压合格并有预压沉降详细记录。如大型锻压设备、汽轮发电机组、 大型油罐。 2）设备基础位置、标高和几何尺寸的验收要求【一级23案】 （1）基础的位置、标高和几何尺寸应符合设计图规定，并有验收资料或记录。 （2）设备基础位置和尺寸的主要检查项目：基础的坐标位置；不同平面的标高；平面外形尺寸；凸台上平面外 形尺寸；凹槽尺寸；平面的水平度；基础的垂直度；预埋地脚螺栓的标高和中心距；预埋地脚螺栓孔的中心线 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 位置、深度和孔壁垂直度；预埋活动地脚螺栓锚板的标高、中心线位置、带槽锚板和带螺纹孔锚板的平整度 等。 （3）检查基础坐标、中心线位置时，应沿纵、横两个方向测量，并取其中的最大值。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3）地脚螺栓检查验收要求【一级24单】 ①直埋地脚螺栓与基础浇灌在一起， 用来固定没有强烈振动和冲击的设备。如直钩螺栓、弯钩螺 栓、弯折螺栓、U形螺栓、爪式螺栓、 锚板螺栓等。 直埋地 8 1 7 ②直埋地脚螺栓中心距、标高及露出基础长度应符合设计或规范要求，9中心距应在其根部和顶部沿 8 4 脚螺栓 信 3 纵、横两个方向测量，标高应在其顶部测量。 微 系 ③直埋地脚螺栓的螺母和垫圈应配套，螺纹和螺母应 保护完好一。 联 唯 活动地 ①活动地脚螺栓是一种可拆卸的地脚螺栓，用于固定工作时有强烈振动和冲击的重型机械设备。如 脚螺栓 T形头地脚螺栓、拧入式螺栓、对拧式螺栓等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②活动地脚螺栓锚板的中心位置、标高、带槽或带螺纹锚板的水平度应符合设计、规范要求。 ③T形头地脚螺栓与基础板按规格配套使用，埋设T形头地脚螺栓基础板应牢固平正，地脚螺栓光 杆部分和基础板应刷防锈漆。 8 7 1 9 ①胀锚地脚螺栓中心8 4到基础边缘的距离不小于7倍的胀锚地脚螺栓直径； 3 信 微 胀锚地脚螺栓 ②安装胀锚地系脚螺栓的基础强度不得小于10MPa； 联 题 ③钻孔处押不得有裂缝，钻孔直径和深度应与胀锚地脚螺栓相匹配。 准 精 粘接地脚螺栓 近些年应用的一种地脚螺栓，其方法和要求与胀锚地脚螺栓基本相同。 8 1 7 9 8 4 信 3 微 系 联 4.1.2 机械设备安装程序及安装方法 一 唯 1.机械设备安装的一般程序 机械设备安装的一般程序：开箱检查→基础检查验收→基础测量放线→垫铁设置→吊装就位→安装调整→固定 与灌浆→零部件清洗与装配→润滑与加油→试运行→验收。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.机械设备安装的主要工序 8 1）开箱检查 1 7 9 4 8 3 ①设备名称、规格和型号，重要零部信件需按标准进行检查验收。 微 系 ②随机技术文件（如使用说明书联、合格证明书和装箱清单等）及专用工具。 题 押 ③有无缺损件，表面有无损准坏和锈蚀。 精 ④其他需要记录的事项。 2）垫铁设置【一级22（补）单】 （1）垫铁有平垫铁、斜垫铁、开孔垫铁、 开口垫铁、钩头成对斜垫铁等。 （2）通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高和水平度；把设备重量、工作载荷和拧紧 地脚螺栓产生的预紧力通过垫铁均匀地传递到基础 。 8 1 7 9 8 4 信 3 微 系 联 一 唯 3）安装调整 （1）设备调整应根据设备技术文件或规范要求的精度等级，调整设备自身和相互位置状态，例如：设备的中心 位置、水平度、垂直度、平行度等。 （2）精度检测是检测设备、零部件之间的相对位置误差，例如：垂直度、平行度、同轴度等。 4）固定与灌浆 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ◆ 设备粗找正后，对地脚螺栓孔进行灌浆，即一次灌浆。 ◆ 设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行灌浆，即二次灌浆。 对于解体设备应先将底座就位固定后，再进行上部设备部件的组装。 8 1 7 9 4 8 3 5）零部件清洗与装配 信 微 系 （1）对于解体机械设备和超过防联锈保存期的整体机械设备，应进行拆卸、清洗与装配。 题 押 （2）设备装配步骤： 准 精 组合件装配→部件装配→总装 配。 6）润滑与加油 按润滑剂加注方式，分为分散润滑（人工 方式）和集中润滑（润滑站、管路及附件组成润滑系统，通过管道输 送）。 8 1 7 9 8 4 信 3 微 系 联 一 唯 7）试运行 应按单机试运行、联动试运行和负荷试运行的步骤进行。 3.机械设备安装方法 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）机械设备的整体安装和解体安装 （1）整体安装 整体安装的优点是能确保设备的位置精度和各设备间相互位置精度。 （2）解体安装不仅要保证设备的位置精度和各设备间相互位置精度，还必须再现制造装配精度，达到制造厂的 标准。 ✓ 7 8 利用模块化制造原理，将大型复杂的9设1备分解成为多种系统功能的大型模块，进行“工厂化”的建造，现场 4 8 3 信 安装。模块化安装能保证制造、组装微精度，还能保证安装精度要求，达到制造厂的标准要求。 系 联 题 押 准 2）典型零部件的装配 精 主要包括：螺纹连接件装配、过盈配合件装配、齿轮装配、联轴器装配、轴承装配等。 （1）螺纹连接件装配 有预紧力要求的螺纹连接常用的紧固方 法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）过盈配合件装配 过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要采用加热装配 法。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.1 机械设备安装技术 （3）齿轮装配【一级25案】 ①齿轮装配时，齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用0.05mm塞尺检查不应塞入：基准端面与 轴线的垂直度应符合传动要求。 ②相互啮合的圆柱齿轮副的轴向错位装配要求： ◆ 齿宽B≤100mm时，轴向错位应≤5%B； ⚫ 齿宽B>100mm时，轴向错位应≤5mm。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 ③用压铅法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距，沿齿宽方向应 均匀放置至少2根铅丝。 ④用着色法检查传动齿轮啮合的接触斑点时 的要求： 将颜色涂在小齿轮上，在轻微制动下，用小齿轮 驱动大齿轮，使大齿轮转动3~4转。 ✓ 8 圆柱齿轮和蜗轮的接触斑点应趋于齿侧面中部； 9 1 7 8 4 信 3 ✓ 微 圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端； 齿顶和齿端棱边系不应有接触。 联 一 唯 （4）联轴器装配【一级25案、21案】 联轴器装配时，两轴心径向位移、两轴线倾斜和端面间隙的测量要求: ①将两个半联轴器暂时互相连接，应在圆周上画出对准线或装设专用工具，可采用塞尺直接测量、塞尺和专用 工具测量或百分表和专用工具测量。 ②将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同一直径两端测点 的轴向测量值。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④测量联轴器端面间隙时，应将两轴的轴向相对施加适当的推力，消除轴向窜动的间隙后，再测量其端面间隙 值。 ⑤联轴器对中要求。 无间隔轴的联轴器调整两轴对中要求： 8 7 ①转子轴的对中调整宜采用双表找正法或9 1多表找正法； 4 8 3 信 ②表的量程和精度等级应满足对中找微正的要求； 系 联 ③表架的刚性应符合产品技术文题件的要求； 押 准 ④两轴应同步转动，并应考精虑轴向窜动的影响。 有间隔轴的联轴器调整两轴对中，除符合上述对中要求外，还应符合的要求： ② 转子轴的对中调整可采用单 表找正法； ②计算调整量时应计及找正架自身挠度对表值的影响。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （5）滑动轴承装配【一级23案】 瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，应符合 随机技术文件规定。 滑动轴承 ◆ 厚壁轴瓦→在未拧紧螺栓时，用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入 装配 深度应≤接合面宽度的1/3； ◆ 薄壁轴瓦→在装配后，在中分面处用0.02mm的塞尺检查，不应塞入。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 滑动轴 顶间隙 压铅法检查，铅丝直径不宜大于顶间隙的3倍 承装配 侧间隙 塞尺检查，单侧间隙应为顶间隙的1/2～2/3 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （6）滚动轴承装配 装配方法有压装法和温差法两种。 8 ①采用压装法装配时，压入力应通过专用工具或在固定 圈上垫以软金属棒、金属套传 1 7递，不得通过轴承的滚动 9 8 4 体和保持架传递压入力。 信 3 微 系 ②采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温 度不应高于联120℃，冷却温度不应低于-80℃。 一 唯 ③轴承外圈与轴承座孔在对称于中心线120°范围内、与轴承盖孔在对称于中心线 90°范围内应均匀接触，且 用0.03mm的塞尺检查时，塞尺不得塞入轴承外圈宽度的1/3。 ④轴承装配后应转动灵活。采用润滑脂的轴承，应在轴承1/2空腔内加注规定的润滑脂；采用稀油润滑的轴承， 不应加注润滑脂。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.1 机械设备安装技术 4.1.3 机械设备安装要求与精度控制 1.机械设备安装要求 1）设备安装的基准线和基准点 ①机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、标高线，划定安装的基准线和基准点。 ②需要长期保留的基准线和基准点，则应设置永久中心标板和永久基准点，最好采用铜材或不锈钢材制作，用普 通钢材制作需采取防腐措施，需涂漆或镀锌。 ③永久中心标板和基准点的设置，通常是在主轴线和重要的中心线部位，应埋设在设备基础或现浇楼板框架梁的 混凝土内。 2）垫铁的设置要求【一级21案】 8 （1）垫铁与设备基础之间应接触良好；每1 7组垫铁应放置整齐平稳、接触良好。 9 4 8 3 （2）每个地脚螺栓旁边至少应有一组信垫铁，并应设置在靠近地脚螺栓和底座主要受力部位下方。 微 系 （3）设备底座有接缝处的两侧，联应各设置一组垫铁，每组垫铁的块数不宜超过5块。 题 押 准 精 8 （4）放置平垫铁时，厚的宜放在下面，薄的宜放在中 间，垫铁的厚度不宜小于2mm9。1 7 设备调平后，每组垫铁均应 8 4 信 3 压紧。 微 系 （5）垫铁端面应露出设备底面外缘，平垫铁宜露出10～30mm， 斜垫铁宜露 联 出10～50mm，垫铁组伸入设备底座底 一 唯 面的长度应超过设备地脚螺栓的中心。 （6）除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。 3）设备无垫铁安装施工要求 采用无收缩灌浆料或环氧树脂做二次灌浆的机器设备宜采用无垫铁安装。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）设备底座上设有安装用调整螺钉时，其调整螺钉支承板上表面水平度允许偏差不大于1/1000，且与基础接 触面积不小于50%，相邻支承板的顶面标高偏差宜小于±2mm。 （2）采用无收缩混凝土或自密实灌浆料，捣实灌浆层，达到设计强度的75%以上时，撤出调整工具，再次紧固地 脚螺栓，复查设备精度，将临时支撑件的空隙用灌浆料填实。 4）二次灌浆的技术要求 （1）灌浆一般宜采用细碎石混凝土或水泥浆，其强度等级比基础的混凝土等级高一级。 （2）灌浆时应捣实，并不应使地脚螺栓倾斜和影响设备的安装精度。 （3）当灌浆层与设备底座面接触要求较高时，宜采用无收缩混凝土或水泥砂浆。灌浆层厚度不应小于25mm。 （4）灌浆前应设外模板，外模板至设备底座面外缘的距离不宜小于60mm。 （5）灌浆工作一定要一次灌完，安装精度要求高的设备二次灌浆，应在精平后24h内灌浆，否则应对安装精度重 8 新检查测量。 1 7 9 4 8 3 信 微 系 2.机械设备安装精度控制 联 题 押 1）影响设备安装精度的因素准【一级22案】 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 测量误差对安装精度的影响 ①测量过程包括测量对象、计量单位、测量方法和测量精度四个要素。 ②测量的主要形状误差、位置误差的检测方法及其误差评定。 ◆形状误差 ◆位置误差 ③设备检测基准的选择，直接关系到整台设备安装、找正、找平的质量。应选择在正确的部位。通常在加工面或 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 轴线上检测，如设备底座、机身、壳体机座、床身、台板、基础板、机械轴等加工面。 当设备有多个加工面和轴线时，应选择在主要工作面或主要工作轴线上。检测应减少中间环节，避免积累偏差。 ④选用的测量仪器和检测工具的精度必须高于被测量装置的精度并与之要求相适应，否则达不到质量要求。 3）安装精度的控制方法【一级23单】 8 必要时修配法，对补偿件进行补1 7充加工，抵消过大的安装累积误差，这种方法是在调整法解决不了时 9 4 8 3 才使用。 信 微 提高安 系 联①有利于抵消设备附属件安装后重量的影响； 题 装精度 押 偏差方向的确定准原 ②有利于抵消设备运转时产生的作用力的影响； 精 的方法 则 ③有利于抵消零部件磨损的影响； ④有利于抵消摩擦面间油膜的影响。 ①补偿温度变化所引起的偏差，调整两轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）应 低于温度低的一端（发电机、鼓风机、 电动机），调整两轴线倾斜时，上部间隙小于下部间隙，调整 设备安 8 两端面间隙时选择较大值，使运行中温度变 化引起的偏差得到补偿 1 7 9 装偏差 8 4 ②补偿受力所引起的偏差 信 3 微 方向的 ③补偿使用过程中磨损所引起的偏差，例如：齿轮 啮合间隙、可系调轴承间隙、轴封等密封装置的间隙 等 一 联 控制 唯 ④设备安装精度偏差的相互补偿，例如：控制相邻辊道轴 线 与机组中心线垂直度偏差的方向相反（同 水平偏差） 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.1 机械设备安装技术 4.1.4 机械设备试运行 1.设备试运行步骤 步骤 考核内容 ①包括润滑、液压、电气、操作和控制等系统单独模拟调试； 设备调试 ②单机直至整机或成套生产线的工艺动作试验完成。 单体空载试运行 顺序：先手动，后电动；先点动，后连续； 单机试运行 负荷试运行 先低速，后中、高速 检查整条生产线或联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也 联动试运行 检查联锁装置是否灵敏可靠，信号装置是否准确无误。 8 7 全面考核设备安装工程1的质量，考核设备的性能、生产工艺和生产能力，检验设计是否符 9 4 负荷试运行 8 3 信 合和满足正常生产的要求。 微 系 联 题 押 2.设备试运行前应完成的工准作 精 （1）机器及附属设备、管道等安装工作全部完成，施工记录及资料应齐全。 （2）与试运行有关的工艺管道及 设备吹扫、清洗、气密完成。 （3）有碍试运行检查部位除外的保温 、保冷及防腐等工作基本完成。 （4）与试运行有关的土建、水、气、汽等公用工程及电气、仪表控制系统施工结束。 （5）参加试运行的人员，熟知设备的构造、性 能、设备技术文件、试运行工艺，掌握操作规程。 8 1 7 3.设备单机试运行要求 8 4 9 信 3 单机试运行的目的是检验设备装配和安装的精度，验证设备 在运转情况下的稳微定性。验证设备的传动、操纵、 系 联 控制、润滑、液压、监测系统运行是否正常，发现并消除某些隐蔽 性的 唯 缺一陷。 （1）试运行应按工艺流程进行，宜与机器设备监控系统同时试验。 （2）机器设备的单机试运行时间宜为2h。 （3）机器设备启动应具备的条件： ①水、气、汽、油等系统内包含的附属设备单机试运行合格并完成系统调试。 ②排气或排污完毕。 ③有压力油系统供油的机器，各注油点的油量、油温、油压应达到设计文件要求用其他形式供油的机器，供油 状况应符合其润滑要求。 ④在高温或低温条件下工作的机器设备，启动前按机器设备技术文件的要求进行预热或预冷，对与机器设备连 接的高温或低温管道的螺栓进行热紧或冷紧。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.单机试运行结束后应及时完成的工作 （1）切断电源和其他动力源。 （2）卸掉各系统中的压力及负荷，进行排气、排水或排污；对蓄势器和蓄势腔及机械设备内剩余压力卸压。 （3）拆除临时管道及设备（或设施），将正式管道进行复位安装；拆除试运行中的临时装置和恢复拆卸的设备 部件及附属装置，对各紧固部件进行复紧； （4）检查各阀门开关在规定状态。 （5）对润滑剂的清洁度进行检查，清洗过滤器，必要时更换。 （6）清理和清扫现场，将机械设备盖上防护罩。 （7）整理试运行的各项记录。试运行合格后由参加单位在规定的表格上共同签字确认。 5.典型设备单机试运行要求 8 1）离心通风机试运行要求 1 7 9 4 8 3 （1）风机启动达到正常转速后，在调信节门开度为0°~5°时进行带小负荷试运行。 微 系 （2）带小负荷试运行正常后，应联逐渐开大调节门，轴承达到稳定温度后，连续运行时间不应少于20min。 题 押 准 精 8 （3）具有滑动轴承的大型风机，带负荷试运行2h后应 停机检查轴承，轴承应无异常1现7象；当合金表面有局部研 9 8 4 伤时应进行修整，再连续运行不应少于6h。 信 3 微 系 （4）高温离心通风机进行高温试运行时，其升温速率不应大于 50℃/h。 联 一 唯 （5）试运行中，在轴承表面测得的温度不得高于环境温度40℃，轴 承 振动速度有效值不得超过6.3mm/s；矿井 用离心通风机振动速度有效值不得超过4.6mm/s。 2）离心式压缩机试运行要求 （1）压缩机增速器齿轮静态接触迹线长度不应小于齿长的65%，动态接触斑点长度不应小于齿长的60%。 （2）具有浮环密封的压缩机，当采用空气进行试运行时，应取出浮环座及内外浮环，并应更换预先准备的梳齿 形试车密封；进油管高位罐液面的气管应通大气。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）汽轮机或发动机驱动的压缩机在启动时，应按随机技术文件的规定分阶段升速。 （3）在试运行的开始阶段，主机的排气应缓慢升压，每5min升压不得大于0.1MPa，并应逐步达到工况；轴承润 滑油温度和轴承振动稳定后，应连续运行4~8h。 （4）轴承壳振动速度有效值应小于等于6.3mm/s。 8 7 9 1 4 8 3 信 3）泵试运行要求 微 系 联 （1）泵试运行的基本要求 题 押 准 ①试运行的介质宜采用清水精；当泵输送介质不是清水时，应按介质的密度、相对密度折算为清水进行试运行， 流量不应小于额定值的20%，电流不得超过电动机的额定电流。 ②轴承、轴承箱和油池润滑油的温 升不应超过环境温度40℃，滑动轴承的温度不应大于70℃，滚动轴承的温度 不应大于80℃。 ③泵在额定工况下连续试运行时间不应少于下表 规定的时间。 泵的轴功率（kW） 连续试运行时间（min） 8 1 7 9 ≤50 30 8 4 信 3 微 ＞50~≤100 60 系 联 一 ＞100~≤400 90 唯 ＞400 120 ④系统在试运行中应检查下列各项并做好记录：润滑油的压力、温度和各部分供回油情况；吸入和排出介质的 温度、压力；冷却水的供回水情况；各轴承的温度、振动；电动机的电流、电压、温度等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）离心泵启动要求 ①离心泵应打开吸入管路阀门，并应关闭排出管路阀门。 ②泵的平衡盘冷却水管路应畅通；吸入管路应充满输送液体，并应排尽空气，不得在无液体情况下启动。 ③泵启动后应快速通过喘振区。 ④转速正常后应打开出口管路的阀门，出口管路阀门的开启不宜超过3min，并应将泵调节到设计工况，不得在 性能曲线驼峰处运转。 8 1 7 9 4 8 信 3 微 系 （3）泵试运行中的要求 联 题 押 ① 机械密封的泄漏量不应大于5mL/h，高压锅炉给水泵机械密封的泄漏量不应大于10mL/h；填料密封的泄漏量 准 精 不应大于下表的规定，且温升 应正常。 设计流量 Q≤50 50＜Q≤100 100＜Q≤300 300＜Q≤1000 Q＞1000 （m3/h） 泄漏量 15 20 30 40 60 （mL/min） 8 ②工作介质相对密度小于1的离心泵用水进行试运行时 ，控制电动机的电流不得超过9 1额 7 定值，且水流量不应小于 8 4 信 3 额定值的20%；用有毒、有害、易燃、易爆颗粒等介质进行运 转的泵，其试运微行应符合随机技术文件的规定。 系 ③低温泵不得在节流情况下运行。 联 一 唯 （6）停泵后的要求 ① 离心泵应关闭泵的入口阀门，待泵冷却后应再依次关闭附属系统的阀门。 ② 高温泵的停机操作应符合随机技术文件的规定；停机后应每隔20~30min盘车半圈，并应直到泵体温度降至 50℃为止。 ③ 低温泵停机，当无特殊要求时，泵内应经常充满液体；吸入阀和排出阀应保持常开状态；采用双端面机械密 封的低温泵，液位控制器和泵密封腔内的密封液应保持为泵的灌泵压力。 ④输送易结晶、凝固、沉淀等介质的泵，停泵后，应防止堵塞，并应及时用清水或其他介质冲洗泵和管道。 ⑤应放净泵内积存的液体。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）桥式起重机试运行要求 （1）空载试验 ①各机构、电气控制系统及取物装置在规定的工作范围内，应正常动作；各限位器、安全装置、联锁装置等执 行动作应灵敏、可靠；减速终点开关和极限开关的动作应准确、可靠。 ②起重机空载试运行应分别进行各挡位下的起升、小车运行、大车运行和取物装置的动作试验，次数不应少于3 次。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （2）静载试验 ①起重机应停放在厂房柱子处: ②将小车停在起重机的主梁跨中或有效悬臂处，无冲击地起升额定起重量1.25倍的荷载，距地面100~200mm处悬 吊停留10min后，应无失稳现象。 ③卸载后，起重机的金属结构应无裂纹、焊缝开裂 、油漆起皱、连接松动和影响起重机性能与安全的损伤，主 8 1 7 梁无永久变形。 8 4 9 信 3 微 系 联 一 唯 ④主梁经检验有永久变形时，应重复试验，但不得超过3次。 ⑤小车卸载后开到跨端或支腿处，检测起重机主梁的实有上拱度或悬臂实有上翘度，其值不应小于相关规定。 ⑥起重机静载试验后，应以额定起重量在主梁跨中和有效悬臂处检测起重机的静刚度，静刚度值应符合随机技 术文件的规定。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）动载试验 ①各机构的动载试运行应分别进行；当有联合动作试运行要求时，应符合随机技术文件的规定。 ②各机构的动载试运行应在全行程上进行；试验荷载应为额定起重量的1.1倍；累计起动及运行时间，电动的起 重机不应少于1h，手动的起重机不应少于10min；各机构的动作应灵敏、平稳、可靠，安全保护、联锁装置和限 8 7 1 位开关的动作应灵敏、准确可靠。 4 9 8 3 信 ③ 门式起重机大车运行时，荷载应微在跨中。 系 联 ④ 柱式悬臂起重机在任何工况题下，不应有悬臂自主回转和小车失控运行。 押 准 ⑤ 卸载后，起重机的机构精、结构应无损坏、永久变形、连接松动、焊缝开裂和油漆起皱，液压系统和密封处应 无渗漏。 8 1 7 9 8 4 信 3 微 系 一 联 唯 【例】机械设备联轴器装配时，需要测量的项目有（ ）。 A.两轴心径向位移 B.外径光洁度 C.联轴器的外径圆度 D.两轴线倾斜 E.联轴器的端面间隙 答案：ADE 【例】下列有关机械设备典型零部件的安装技术要求，正确的是（ ）。 A.将两个半联轴器一起转动，应每转120°测量一次 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 B.圆柱齿轮和蜗轮的接触班点，应趋于齿侧面边缘 C.滑动轴承的轴颈和轴瓦侧间隙可用塞尺检查 D.采用温差法装配滚动轴承时，应均匀地改变轴承的温度，轴承的加热温度不应高于100℃ 答案：C 【例】下列关于垫铁设置的说法，符合规范要求的有（ ）。 A.每个地脚螺栓旁边至少应有一组垫铁 B.垫铁不得设置在底座主要承受力部位 C.设备底座接缝处的两侧各设置一组垫铁 D.每组垫铁的块数不宜超过5块 E.设备调平后，垫铁应与设备底座点焊牢固 8 答案：ACD 1 7 9 4 8 3 信 微 系 【例】设备基础的质量因素中，联影响安装精度主要是（ ）。 题 押 A.浇注方式和时间 准 精 B.沉降、强度和抗振性能 C.表面积和平整度 D.温度和湿度 答案：B 【例】汽轮机与发电机的联轴器装配定心时，关于 控制安装偏差的说法，错误的是（ ）。 8 A.调整两轴心径向位移时，发电机端应高于汽轮机端 9 1 7 8 4 信 3 B.调整两轴线倾斜时，上部间隙大于下部间隙 微 系 C.调整两端面间隙时选择较大值 一 联 唯 D.应考虑补偿温度变化引起的偏差 答案：B 【例】下列地脚螺栓中，属于长地脚螺栓的是（ ）。 A.弯钩螺栓 B.U形螺栓 C.对拧螺栓 D.爪式螺栓 答案：C 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【案例背景】压缩机曲轴箱找平找正后，安装厚壁滑动轴瓦，用涂红丹的方式检查了瓦背与轴承座孔的接触情 况，将清洗干净的曲轴轴颈涂上红丹，就位在下轴瓦上；扣盖上轴瓦，在未拧紧螺栓时，检查上下轴瓦接合 面。 【问题】检查轴瓦内孔与轴颈时，哪项内容应符合随机文件的规定？ 应使用何种工具检查上下轴瓦的接合面？ 接合面的合格标准是什么？ 解析：（1）瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数应符合随机 技术文件规定。 （2）使用塞尺进行测量。 （3）用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于接合面宽度的1/3。 【案例背景】安装公司在某设备进行轴承间隙检测后，采用百分表对该轴承径向进行测量（如图所示），记录 8 百分表的最大读数与最小读数之差。 1 7 9 4 8 3 信 微 系 联 题 押 准 精 8 【问题】轴承应检测哪些间隙。图中百分表主要是测量 轴承的什么量值？ 1 7 9 8 4 解析：顶间隙、侧间隙、轴向间隙。 信 3 微 系 百分表主要是测量轴承径向位移值。 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.2 工业管道施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 案例 21 5 5 13 4.2.1 工业管道种类与施工程序 1.工业管道的种类 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.工业管道的施工程序与验收文件 1）工业管道安装的施工程序 工业管道安装一般施工程序：测量定位→支架制作安装→管道元件、材料检查→管道加工（预制）、安装→管 道试验→防腐绝热→管道吹扫、清洗→调试及试运行→竣工验收。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）工程交接验收文件 管道元件的产品合格证、质量证 明文件和复检、试验报告；管道安装竣工图、设计修改文件及材 8 技术文件 1 7 9 料代用单；施工检查记录。4 8 3 信 管道元件检查记录，阀微门试验记录，管道弯管加工记录，管道焊接检查记录，焊缝返修检查记 系 联 录，管道安装记录题，管道隐蔽工程（封闭）记录，管道补偿装置安装记录，管道支吊架安装记 施工记录 押 准 录，管道静电精接地测试记录，安全保护装置安装检查记录，管道系统压力试验和泄漏性试验记 录，管道系统吹扫与清洗记录，管道防腐、绝热施工检查记录。 安全阀校验报告，磁 粉检测报告，渗透检测报告，射线检测报告，超声检测报告，管道热处理报 试验报告 告，硬度检测报告，光谱 分析及其他理化试验报告等。 4.2.2 工业管道施工技术要求 8 1 7 9 1. 工业管道的基本识别色、识别符号和危险标识 信 3 8 4 微 基本识别色 基本识别色可分为八类。例如：水是 艳绿色，水蒸系气是大红色，空气是淡灰色，气体 联 一 【一级22单】 是中黄色，酸或碱是紫色，可燃液体是棕 色，唯其他液体是黑色，氧是淡蓝色。 识别符号 由物质名称、流向和主要工艺参数等组成。 ①凡属危险化学品应设置危险标识。 危险标识 ②标识方法是在管道基本标识色的标识上或附近涂150mm宽黄色，在黄色两侧各涂 25mm宽黑色的色环或色带。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.工业金属管道安装前的检验 1）管材及管件的检验 （1）管材及管件应有取得制造许可的制造厂的产品质量证明文件。管材、管件的产品质量证明文件包括的内容 8 7 应符合要求。产品质量证明文件包括产品1合格证和质量证明书。产品质量证明文件应盖有制造单位质量检验 9 4 8 3 信 章。实行监督检验的管道元件，还应提供特种设备检验检测机构出具的监督检验证书。 微 系 （2）使用前核对管材及管件的材联质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。 题 押 （3）铬钼合金钢、含镍低温准钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，应采用光谱分析或其 精 他方法对材质进行复查，并做 好标识。材质为不锈钢、有色金属的管材及管件，在运输和储存期间不得与碳素 钢、低合金钢接触。 （4）设计文件规定进行低温冲击韧性 试验的管道元件或材料，进行晶间腐蚀试验的不锈钢、镍及镍合金钢的管 道元件或材料，供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件，且试验结果不得低于设计文件的规 定。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 （5）GC1级压力管道的管材、管件在使用前采用外表面磁粉或渗透无损检测抽样检验，要求检验批应是同炉批 号、同型号和规格、同时到货。 （6）输送毒性程度为极度危害介质或设计压力≥10MPa管道的管材、管件，在使用前采用外表面磁粉或渗透无 损检测抽样检验，对经磁粉或渗透检测发现的表面缺陷应进行修磨，修磨后的实际壁厚不得小于管子名义壁厚 的90%，且不得小于设计壁厚。 （7）合金钢螺栓、螺母应采用光谱分析或其他方法对材质进行复验，并做好标识以防止混用；设计压力≥ 10MPa的GC1级压力管道等所用的螺栓和螺母，尚需按设计规定进行硬度检验。 2）阀门检验【一级23单】 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 阀门检验 按设计文件核对型号，阀体应完好，开启机构应灵 1.外观 活，阀门应无歪斜、变形、卡涩现象，标牌应齐全。 2.壳体压力试验；密封试验； 壳体试验压力为20℃时最大允许工作压力的1.5倍； 安装前 密封试验为阀门在20℃时最大允许工作压力的1.1 试验介质：洁净水； 检验 倍，试验持续时间≥5min，试验温度为5～40℃，低 氯离子含量≤25ppm（不锈钢） 于5℃时，应采取升温措施。 3.检查阀门填料，其压盖螺栓应留有调节余量。 4.按介质流向确定安装方向。 安全阀：垂直安装， 阀门 法兰、螺纹连接→关闭 出口接安全地点，铅封； 安装 焊接、电（热）熔连接→开启 整定压力调整和密封试验， 记录、铅封、出具报告。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 公称压力＜1.0MPa，且公称尺寸≥600m m的闸阀，壳体压力试验可按管道系统的试验压力与系统一并进行试压。 闸板的密封试验可用色印等方法对密封面进行检查，结合面上的色印应连续。 ➢ 8 对比建筑管道阀门 9 1 7 8 4 信 3 建筑阀门 试验压力 工业阀门 试验微压力 系 联 强度 1.5倍公称压力 壳体压力 一1.5倍最大工作压力 唯 严密性 1.1倍公称压力 密封性 1.1倍最大工作压力 3.管道安装 1）管道加工 ①管道元件在加工过程中应及时进行标识移植。 ②低温用钢、不锈钢及有色金属不得使用硬印标记。 管 弯管宜采用壁厚为正公差的管子制作。 道 ①夹套管外管与内管间隙应均匀，按设计文件的要求焊接支承块，支承块不得妨碍内管与外管的热胀冷 加 缩。 工 ②夹套管内管焊缝应进行100%射线检测，并应经试压合格后再封入外管。 ③夹套管加工完毕后，外管部分应进行压力试验。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④夹套弯管的外管组焊应在内管制作完毕并经无损检测合格后进行。 2）管道敷设及连接 （1）管道连接时，不得强力对口，端面的间8 隙、偏差、错口或不同心等缺陷不得采用加热管子、加偏垫等方法 7 1 9 4 消除。 8 3 信 微 （2）埋地管道防腐层施工应在管道系安装前进行，焊缝部位未经试压合格不得防腐，在运输和安装时要保护防腐 联 题 层不被损坏。 押 准 精 8 1 7 9 信 3 8 4 微 系 联 一 唯 （3）管道采用法兰连接时：【一级20多】 ①法兰密封面及密封垫片不得有划痕、斑点等缺陷； ②大直径密封垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得采用平口对接； ③法兰螺栓孔应跨中布置，法兰连接应与钢制管道同心，螺应能自由穿入； ④法兰平面之间应保持平行，法兰接头的歪斜不得用强紧螺栓的方法消除； ⑤法兰连接应使用同一规格螺栓，安装方向应一致，螺栓应对称紧固。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）管道试运行时，热态紧固或冷态紧固应符合下列规定: ①钢制管道热态紧固、冷态紧固温度应符合下表的规定。 工作温度 一次热态、冷态紧固温度 二次热态、冷态紧固温度 250~350 工作温度 -- ＞350 350 工作温度 -20~-70 工作温度 -- ＜-70 -70 工作温度 ②热态紧固或冷态紧固应在达到工作温度2h后进行。 ③紧固螺栓时，钢制管道最大内压应根据设计压力确定。 8 7 1 设计压力≤6.0MPa→热态紧固最大内压=09.3MPa 4 8 3 信 设计压力＞6.0MPa→热态紧固最大内微压=0.5MPa 系 联 题 冷态紧固应在卸压后进行。 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.2 工业管道施工技术 （5）管道与大型设备或动设备连接：【一级20案】 管道与动 （1）应在设备安装定位并紧固地脚螺栓后进行，连接时不应使动设备承受附加外力；管道安装 设备连接 完成、检验合格后，不得承受设计以外的附加荷载。 （空压 （2）连接前，自由状态下法兰的平行度和同轴度应符合设计要求。 机、制氧 （3）最终连接时，应在联轴器上架设百分表监视动设备的位移。 机、汽轮 （4）试压、吹扫与清洗合格后，应对该管道与机器的接口进行复位检验。 机） 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （6）大型储罐的管道与泵或其他有 独立基础的设备连接，或储罐底部管道沿地面敷设在支架上时，应在储罐液 压（充水）试验合格后安装，或在储罐 液压（充水）试验及基础初阶段沉降后，再进行储罐接口处法兰的连 接。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （7）伴热管及夹套管安装： 伴 ①伴热管与主管平行安装，并应能自行排液；当一根主管需多根伴热管伴热时，伴热管之间的相对位置 热 应固定。 管 ③水平伴热管宜安装在主管的下方一侧或两侧，或靠近支架的侧面。铅垂伴热管应均匀分布在主管周 道 围。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ③不得将伴热管直接点焊在主管上；不允许接触的管道应设置隔离垫；伴热管经过主管法兰、阀门时， 应设置可拆卸的连接件。 夹套管外管剖切后安装时，纵向焊缝应设置于易检修部位。 ④夹套管 夹套管的连通管不得存液。 夹套管支承块的材质应与主管内管的材质相同，支承块不得妨碍管内介质流动。 8 7 1 9 3）常用补偿装置安装 8 4 3 信 微 （1）“Π”型和“Ω”型膨胀弯管系安装要求 联 题 ①安装前按设计文件规定进行押预拉伸或预压缩；预拉伸或预压缩在两个固定支架之间的管道安装完毕、与固定 准 精 支架连接牢固后进行。 ②预拉伸或预压缩的焊口位置与膨胀弯管的起弯点距离应大于2m。 ③ 膨胀弯管水平安装时，平行臂应 与管道坡度相同，两垂直臂应相互平行；垂直安装时，应设置排气装置（膨 胀弯管在管道上方）或疏水装置（膨胀 弯管在管道下方）。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）波纹管膨胀节 ①安装前按设计文件规定进行预拉伸或预压缩，受力应均匀。 ②安装时应设临时约束装置，临时约束装置应待管道安装固定或压力试验合格后再拆除或解除。 ③ 波纹管膨胀节内套管焊接固定的一端，在水平管道上应位于介质流入端，在垂直管道上应位于上部。 ④连接膨胀节的管道安装时不得采用使管道变形或利用膨胀节补偿的方法进行调整。 ⑤安装时应避免膨胀节波节受到机械损伤。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）支吊架安装 （1）补偿器预拉伸或预压缩之前固定；没有补偿装置的冷、热管道直管段上，不得同时安装2 固定 个及2个以上的固定支架。 支架 （2）无热位移的管道，其吊杆垂直安装；有热位移的管道，吊杆按位移值的1/2偏位安装； 8 两根有热位移的管道不得使1 7用同一吊杆。 9 4 8 3 导向支架或 （1）滑动面应洁净平信整，不得有歪斜和卡涩现象； 微 系 滑动支架 （2）有热位移的联管道，偏移量应为反方向位移值的1/2，绝热层不得妨碍其热位移。 题 押 弹簧 （1）弹簧应准调整至冷态值； 精 支架 （2）弹簧的 临时固定件，如定位销（块），应待系统安装、试压、绝热完毕后方可拆除。 8 1 7 9 8 4 信 3 微 系 联 有热位移的管道，在热负荷运行时，应及时对支吊 架进 唯 行一检查与调整，检查与调整的主要内容 为: ①活动支架的位移方向、位移值及导向性能是否符合设计文件的规定； 支吊架检查 ②管托是否脱落； 与调整 ③固定支架是否牢固可靠； ④弹簧支吊架的安装标高与弹簧工作负荷是否符合设计文件的规定； ⑤可调支架的位置是否合适等。 5）静电接地安装【二级21单】 （1）有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨 接。管道系统的接地电阻值、接地位置及连接方式符合设计文件的规定，静电接地引线宜采用焊接形式。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地引线不得与管道直接连接，应采用同材质连接 板过渡。 （3）静电接地安装完毕后，必须进行测试。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.2 工业管道施工技术 4.2.3 管道工厂化预制技术 1.管道工厂化预制工作流程 深化设计→形成管道预制加工图（轴测图）→管段切割→坡口加工→管段组对→焊接→无损检测 工作流程 →热处理→压力试验/严密性试验→吹扫/清洗→防腐→管口封闭/成品包装→交付现场安装。 管道工厂化预制的工作流程需根据施工图的设计深度、预制率、现场条件、施工机械作业能力、 考虑事项 设计技术要求、预制设备的能力和技术水平、现场管理水平等因素综合考虑确定。 2.管道工厂化预制的主要工作内容 1）确定预制内容，深化设计图纸 8 2）制定预制工艺 1 7 9 4 8 3 管道预制工艺应以深化设计成果为基信础，形成包括轴测图、管段加工工艺卡、焊接工艺卡、热处理工艺卡、管 微 系 道试验、管段清单、安装要求等联内容的工艺文件。必要时，可由建设单位、管段施工图设计方、预制工艺制定 题 押 方等共同对预制工艺文件进准行评审和确认。 精 3）管道预制设备部署 8 1 7 9 4）管道工厂化预制的实施 信 3 8 4 微 （1）管道预制设备的操作、运行必须制定相应的安全操作规程 。 系 联 一 （2）各工艺过程的质量控制必须符合设计要求。 唯 （3）预制完成的管段，应将内部清理干净并封堵管口，完成外防腐并标记，进行适当包装和防护，防止变形。 （4）按施工技术标准的要求形成管道预制质量记录。 【提示：安全+质量+防护】 4.2.4 管道系统试压与吹洗技术 1.管道试验要求 1）管道试验的类型及条件【一级23案、20案】 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 2）管道压力试验要求 精 （1）管道压力试验基本要求 压力试验在管道安装完毕、热处理和 无损检测合格后进行。 ①压力试验应以液体为试验介质。当管 道的设计压力≤0.6MPa时，也可采用气体为试验介质，但应采取可靠、 有效的安全措施。 ②脆性材料严禁使用气体进行压力试验。压力试 验温度严禁接近金属材料的脆性转变温度。 ③ 进行压力试验时，要划定禁区，无关人员不得进入 。 1 7 8 9 8 4 ④ 试验过程发现泄漏时，不得带压处理。消除缺陷后应重 新进行试验。 信 3 微 ⑤试验结束后，应及时拆除盲板、膨胀节等临时约束装置。 系 联 一 ⑥ 试验介质的排放应符合环保要求。 唯 ⑦压力试验完毕后，不得在管道上进行修补或增添物件。否则，应重新进行压力试验。经设计或建设单位同 意，对采取了预防措施并能保证结构完好的小修和增添物件，可不重新进行压力试验。 （2）管道压力试验的替代【一级20案】 替代试验必须取得建设单位和设计单位的同意。 ①当管道的设计压力＞0.6MPa，设计和建设单位认为液压试验不切实际时，可按设计要求和施工技术标准的规 定以气压试验代替液压试验。 ② 考虑到气压试验的危险性，经过技术分析和验算，可采用液压-气压试验代替气压试验。当管道的上下落差 较大时，被液体充填部分管道的压力不应大于以液压试验方式计算的试验压力。 ③现场条件不允许进行管道的液压试验和气压试验时，可同时采用下述方法代替压力试验： 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ◆ 所有环向、纵向对接焊缝和螺旋焊缝应进行100%射线检测或100%超声检测； ◆ 其他焊缝（包括管道组成件与管道支承件连接的焊缝）应进行100%的渗透检测或100%的磁粉检测； ✓ 应由设计单位进行管道系统的柔性分析。 上述不允许进行管道液压试验和气压试验的情况有： 试验会损害管道衬里或内部隔热层，或会污染生产流程造成危险、腐蚀性、存在湿气而无法使用； 试验会出现贮存在系统中的能量释放的巨大危险； 液压和气压试验期间由于低的金属温度可能会出现脆性断裂的危险；等等。 ⑤未经液压和气压试验的管道焊缝和法兰密封部位，生产车间可配备相应的预保带压密封夹具对管道泄漏进行 处理。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）管道液压试验【一级23案、22案、22单、21案】 【提示：试验介质、压力、过程、合格标 准】 ①试验介质：洁净水（可燃，闪点≥ 50℃）； - 不锈钢、合金管道→ CL≤25ppm，≥5℃ 8 1 7 ②试验压力： 8 4 9 信 3 ◆承受内压的地上钢管道及有色金属管道试验压力 应为设计压力的1微.5倍。 系 液压 ◆埋地钢管道的试验压力应为设计压力的1.5倍，且不 得低于0一. 联 4MPa。 唯 试验 ◆埋地铸铁管道的试验压力，当设计压力≤0.5MPa时，应为 设计压力的2倍，当设计压力＞0.5MPa 时，应为设计压力+0.5MPa； ◆承受外压的管道，试验压力应为内外压力之差的1.5倍，且不得低于0.2MPa。 ◆位差较大→静压计入试验压力，液体管道的试验压力应以最高点的压力为准，最低点的压力不得超 过管道组成件的承受力。 ③当管道与设备作为一个系统进行试验，管道的试验压力≤设备的试验压力时，应按管道的试验压 液压试 力进行试验；当管道试验压力＞设备的试验压力，并无法将管道与设备隔开，以及设备的试验压力 验 ＞管道试验压力的77%时，经设计单位或建设单位同意，可按设备的试验压力进行试验。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④液压试验应缓慢升压，待达到试验压力后，稳压10min，再将试验压力降至设计压力，稳压 30min，检查压力表有无压降、管道所有部位有无渗漏和变形。 ⑤管道设计温度高于试验温度时，液压试验压力按下式计算： t P=1.5P【σ】/【σ】 T T 式中：P--试验压力（表压）（MPa）； T 液压试 P--设计压力（表压）（MPa）； 验 【σ】--试验温度下，管材的许用应力（MPa）； T t 【σ】--设计温度下，管材的许用应力（MPa） t 当比值【σ】/【σ】8 大于6.5时，应取6.5。 7 T 9 1 4 8 信 3 微 系 （4）管道气压试验【一级20案】联 题 押 【提示：试验介质、压力、准过程、合格标准】 精 ①试验压力应为设 计压力的1.15倍，真空管道的试验压力应为0.2MPa。 ②试验介质应采用干 燥洁净的空气、氮气或其他不易燃和无毒的气体。 ③试验时应装有压力泄放装 置，其设定压力≤试验压力1.1倍。 气压试 ④试验前，应用空气进行预试 验，试验压力宜为0.2MPa。 验 ⑤试验时，应缓慢升压，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的 10%逐级升压，每级稳压3min，直至试验 压力。应在试验压力下稳压10min，再将压力降至设计压力 8 ，采用发泡剂或其他手段检验应无泄漏为合 格。 9 1 7 8 4 信 3 微 系 联 一 唯 （5）管道泄露性试验 ①输送极度和高度危害介质以及可燃介质的管道，必须进行泄漏性试验。 泄漏性试验 ②泄漏性试验应在压力试验合格后进行，试验介质宜采用空气。 ③泄漏性试验压力为设计压力。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④泄漏性试验可结合试车一并进行。 ⑤泄漏试验应逐级缓慢升压，当达到试验压力，并且停压10min后，采用涂刷中性发泡剂或采 用显色剂、气体分子感测仪等方法，巡回检查阀门填料函、法兰或者螺纹连接处、放空阀、排 气阀、排净阀等所有密封点应无泄漏。 注：经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。 （6）管道真空度试验 7 8 1 9 4 8 真空系统在压力试验合格后，还应按信设3计文件规定进行24h的真空度试验，增压率不应大于5%。 微 系 增压率按下式计算: 联 题 押 △P=【（P-P）/P]×100% 2 1 1 准 精 式中：△P--24h的增压率； P--试验初始压力 （表压）（MPa）； 1 P--试验最终压力（表压）（MPa）。 2 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.2 工业管道施工技术 2.管道吹扫与清洗 1）管道吹扫与清洗的基本要求 管道吹扫与清洗前应编制吹扫与清洗方案，方案应包括以下内容: ①吹扫与清洗的方法、程序、介质、设备与管道的布置。 ②吹扫与清洗介质的压力、流量、流速的操作与控制方法， ③检查方法、合格标准。 ④安全技术措施。 【提示：实施方法+工艺参数+合格标准+安全措施】 8 （2）管道吹扫与清洗方法，应根据管道的1 7使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度 9 4 8 3 确定。 信 微 系 管道材质 联 公称直径 吹洗方法 题 押 液体或气体管道 准 ≥600mm 人工清理 精 液体管道 水冲洗 ＜600mm 气体管道 压缩空气吹扫 蒸汽管道 蒸汽吹扫 非热力管道 不得蒸汽吹扫 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）不允许吹扫与清洗的设备及管道应进行隔离。 （4）管道吹扫与清洗前，应将系统内的仪表、孔板、喷嘴、滤网、节流阀、调节阀、电磁阀、安全阀、止回阀 等管道组成件暂时拆除，并以模拟体或临时短管替代，待管道吹扫、清洗合格后重新复位。以焊接形式连接的 上述阀门、仪表等部件，应采取流经旁路或拆卸阀头及阀座加保护套等保护措施后再进行吹扫与清洗。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （5）吹扫与清洗的顺序应按主管、支管、疏排管依次进行。 （6）吹扫与清洗时应设置禁区和警戒线，悬挂警示牌。 （7）空气爆破吹扫和蒸汽吹扫时，应采取在排放口安装消声器等降噪措施。 （8）管道吹洗合格后，应由施工单位会同建 设单位或监理单位共同检查确认，并填写“管道系统吹扫与清洗检 8 7 1 9 查记录”及“管道隐蔽工程（封闭）记录4”。 8 3 信 微 系 联 2）管道吹扫与清洗的实施要点题【一级21案、20案】 押 准 冲洗方式 介质 精 速度 其他要求 ①冲洗压力不得超过管道的设计压力； ②排放管的截面积不应小于被冲洗管截面积的60%，排水时 洁净水，氯离 不得形成负压； 水冲洗 ≥1.5m /s 子≤25ppm ③排出口的水色和透明度与入口水目测一致为合格。 ④锈蚀和污染严重的管道，可使用高压水分段冲洗以达到 清 洁目的。 1 7 8 9 8 4 ①间断 性吹扫，吹扫压力不 信 得3大于管道的设计压力； 微 ②吹扫5m in后靶板上无系铁锈、尘土、水分及其他杂物为合 联 压缩 一 空气吹扫 ≥20m/s 格； 唯 空气 ③采用“空气爆破法”吹扫时，冲注的气体压力不得超过 0.5MPa。 冲洗方式 介质 速度 其他要求 ①蒸汽吹扫前，绝热工程已完成； 大流量蒸 蒸汽吹扫 ≥30m/s ②先暖管，加热→冷却→再加热的顺序循环进行； 汽 ③宜采取每次吹扫一根、轮流吹扫的方法。 脱脂 ①忌油管道系统（如氧气输送管道）应按设计文件规定进行脱脂处理； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②有明显油渍或锈蚀严重的管子脱脂时，应先用蒸汽吹扫、喷砂等方法清除油渍和锈蚀后，再脱 脂。 ③脱脂后应及时将脱脂件内部的残液排净，再用清洁、无油的压缩空气或氮气吹干，不得采用自 然蒸发的方法清除残液。 冲洗方式 介质 速度 其他要求 ①管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行； 化学清洗 ②对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施。 ①油管道应在设备及管道酸洗合格后，系统试运转前进行油冲洗； ②不锈钢油系统管道，宜采用蒸汽吹净后油清洗； 油 ③经吹扫合格的油管道，宜在两周内进行油清洗，在冬季或环境温度较低的情况下，应采取升 8 7 清 温措施。 1 9 4 8 3 洗 ④油清洗应采用循环的信方式进行，每8h在40~70℃内反复升降油温2~3次，并及时清洗或更换 微 系 滤芯； 联 题 押 ⑤油清洗合格准的管道，采取封闭或充氮保护。 精 8 1 7 9 8 4 信 3 微 系 【例】工业管道中，压缩空气管道的识别色是（ ）。 联 一 唯 A.淡灰色 B.淡蓝色 C.大红色 D.艳绿色 答案：A 【例】下列关于管道法兰螺栓安装及紧固的说法，正确的有（ ）。 A.法兰连接螺栓应对称紧固 B.法兰接头歪斜可强紧螺栓消除 C.法兰连接螺栓长度应一致 D.法兰连接螺栓安装方向应一致 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 E.热态紧固应在室温下进行 答案：ACD 【例】关于管道系统压力试验的规定，正确的是（ ）。 A.压力试验是以液体和气体为介质，只能检验管道强度 B.压力试验应以液体为试验介质 C.压力试验在管道安装完毕，热处理和无损检测合格后进行 D.试验前及时拆除盲板、膨胀节临时约束装置 E.脆性材料使用气体进行试验应采取有效安全措施 答案：BC 8 【例】关于管道吹扫与清洗的说法，正确1的7是（ ）。 9 4 8 3 A.管道水冲洗时流速不得低于1.5m/s信 微 系 B.蒸汽管道吹扫合格后进行防腐联绝热 题 押 C.油管道油清洗合格后方可准进行酸洗 精 D.空气吹扫压力为设计压力的 1.15倍 答案：A 【案例背景】生产线不锈钢管道系统安装 后，施工人员用洁净水（氯离子含量小于25ppm）对管道系统进行试压 时（如图所示），监理工程师认为压力试验条件不符合规范规定，要求整改。 8 1 7 9 8 4 信 3 微 系 联 一 唯 【问题】图中的水压试验有哪些不符合规范规定？写出正确的做法。 解析：（1）加压系统的碳钢管与系统的不锈钢管道直接连接不符合要求。 正确做法：用相应材质的法兰分别与管道焊接后，再用螺栓连接或过渡接头方式连接。 （2）两块压力表的精度等级不符合要求。 正确做法：压力表精度等级不应小于1.6级。 （3）压力表用直管连接不符合要求。 正确做法：压力表的连接管道应增设缓冲装置（表弯）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）压力表的安装位置不符合要求。 正确做法：应该加压系统的第一个阀门后（始端）和系统最高点（排气阀处、末端）各装一块压力表。 （5）安全阀、爆破片未拆除不符合要求。 正确做法：试压时，安全阀、爆破片应拆下或加以隔离。 【案例背景】工程中的氧气输送管道设计压力为0.8MPa，施工单位编制了施工组织设计及各项施工方案，经审 批通过，在氧气管道安装合格具备压力试验条件后，对管道系统进行了强度试验。用氮气作为试验介质，先缓 慢升压到设计压力的50%，经检查无异常，以10%试压压力逐级升压，每级稳压3min，直到试验压力，稳压10min 降到设计压力，检查管道无泄漏。 【问题】氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气的试验压力。 【问题】氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气的试验压力。 8 解析：（1）氧气管道的酸洗钝化的工序包1 7括：脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干。 9 4 8 3 （2）氧气管道采用氮气的试验压力为信1.15倍设计压力； 微 系 试验压力=0.8×1.15=0.92MPa 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.3 电气装置安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 2 1 1 1 1 多选 案例 4 10 5 6 4.3.1 变配电装置安装技术 1.变压器安装技术【一级24单、19单】 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1）变压器运输与就位 8 （1）充干燥气体运输的变压器，油箱内的气体压力应 保持在0.01~0.03MPa，干燥气1体7露点必须低于-40℃，始 9 8 4 终保持为正压力，并设置压力表进行监视。 信 3 微 系 （2）变压器在运输途中，应采取防雨及防潮措施。 联 一 唯 （3）当利用机械牵引变压器时，牵引着力点应在变压器重心以下并 符 合制造厂规定，运输倾斜角不得超过 15°，并采取防滑、防溜措施，牵引速度不应超过2m/min。 （4）变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上部的吊环仅作吊芯检查 用，严禁用此吊环吊装整台变压器。 （5）变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，除制造厂规定不需要设置安装 坡度外，应使变压器顶盖沿气体继电器的气流方向有1.0%~1.5%的升高坡度。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）变压器器身检查【一级22（补）案】 （1）变压器器身检查要求： ① 凡雨、雪天，风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。 ②器身内检过程中，必须向箱体内持续补充干燥空气，以保持含氧量不得低于18%，相对湿度不应大于20%。 （2）吊罩、吊芯检查时，吊索与铅垂线的夹8角不宜大于30°，起吊过程中，器身不得与箱壁有接触。 7 1 9 4 （3）检查内容：铁芯检查；绕组检查；3 8绝缘围屏检查；引出线绝缘检查；无励磁调压切换装置检查；有载调压 信 微 切换装置检查；绝缘屏障检查；强系迫油循环管路与下轭绝缘接口部位检查。 联 题 押 准 精 8 1 7 9 8 4 3）本体及附件安装 信 3 微 系 （1）冷却装置安装前应按制造厂规定的压力值用气压或油压进 行密封试验联； 一 唯 ◆ 冷却器、强迫油循环风冷却器，持续30min应无渗漏； ◆ 强迫油循环水冷却器，持续1h应无渗漏。 （2）套管顶部结构的密封垫应安装正确，密封良好，连接引线时，不应使顶部连接松扣。充油套管的油位指示 应面向外侧。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 （3）气体继电器应具备防精潮、防水功能，并加装防雨罩；电缆引线在接入气体继电器处应有滴水弯，进线孔封 堵应严密。 （4）变压器一、二次引线的施工，不应使变压器的套管直接承受应力。 （5）变压器的低压侧中性点必须直接与 接地装置引出的接地干线连接，变压器箱体、支架或外壳应接地，且有 标识。变压器中性点的接地回路中，靠近变 压器处，宜做一个可拆卸的连接点。 4）注油及热油循环 8 1 7 9 8 4 信 3 微 系 联 一 唯 （1）不同牌号的绝缘油或同牌号的新油 与运行过的油混合使用前，必须做混油试验。 （2）新安装的变压器不宜使用混合油。 （3）220kV及以上的变压器应真空注油，注入油的油温应高于器身温度，注油速度不宜大于100L/min。 （4）在抽真空时，必须将不能承受真空下机械强度的附件与油箱隔离。 （5）热油循环时，冷却器内的油应与油箱主体的油同时进行热油循环。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）气体继电器应具备防潮、防水功能，并加装防雨罩；电缆引线在接入气体继电器处应有滴水弯，进线孔封 堵应严密。 （4）变压器一、二次引线的施工，不应使变压器的套管直接承受应力。 （5）变压器的低压侧中性点必须直接与接地装置引出的接地干线连接，变压器箱体、支架或外壳应接地，且有 标识。变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.3 电气装置安装技术 5）变压器的交接试验【一级23案、21单、20案】 ◆绝缘油试验或SF气体试验；测量铁芯及夹件的绝缘电阻 6 ■测量绕组连同套管的绝缘电阻、吸收比，测量绕组连同套管的直流电阻，绕组连同套管的交流耐压试验、额 定电压下的冲击合闸试验 ●检查变压器的相位、检查变压器的三相连接组别、检查所有分接电压比 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 ① 变 压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。 ②1600kVA及以下，各相绕组之间→≤4%； 绕组连同套管的直流电阻 无中性点引出的 绕组，线间差别→≤2%。 ③1600kVA 以上，各 相绕组之间→≤2%； 8 无中性点引出的绕组，线 间差别→≤ 1% 1 7 9 8 4 三相连接组别 可以采用直流感应法或交流电 压法分别检测变压器信三 3 相绕组的极性和连接组别。 微 系 联 一 唯 ①变压器所有安装工作结束后应进行铁芯对地、有外引接地线的夹件对地及铁芯对 铁芯及夹件的绝缘电阻 夹件的绝缘电阻测量。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②变压器上有专用铁芯接地线引出套管时，应在注油前后测量其对外壳的绝缘电 阻。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 高压绕组对外壳：2500V摇表； 绕组连同套管的绝缘电阻值、吸 收比 低压绕组对外壳：500V摇表。 绕组连同套管的 大容量变压器必须经过静置12h才能进行耐压试验。 交流耐压试验 对1 0kV以下小容量的变压器，一般静置5h以上。 8 1 7 9 8 4 信 3 微 系 联 一 唯 ①在额定电压下，变压器冲击合闸试验应进行5次，每次间隔时间宜为5min， 应无异常现象，其中750kV变压器在额定电压下，第一次冲击合闸后的带电运 额定电压下的冲击合闸试 行时间不应少于 30min，其后每次合闸后带电运行时间可逐次缩短，但不应少 验 于5min。 ②冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压 器中性点应接地。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 6）送电试运行 （1）变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。 （2）变压器应进行5次空载全压冲击合闸，应无异常情况。 （3）要注意冲击电流，空载电流，一、二次电压及温度，并做好试运行记录。 （4）变压器空载运行24h，无异常情况，方可投入负荷运行。 2.气体绝缘金属封闭开关（GIS）设备安装技术 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 唯 一 ①不得倒置、倾翻、碰撞和受到剧烈振动。 运输与 ②GIS设备运到现场后，应对充有干燥气体的单元或部件进行检查，其压力值应符合技术文件要 保管 求。 ③对于有防潮要求的附件、备件等应置于干燥的室内。 ①装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应采取防尘、防潮措 施。 安装与 ②套管采用瓷外套时，瓷套与金属法兰胶装部位应牢固密实并涂有性能良好的防水胶；套管采用 调整 硅橡胶外套时，外观不得有裂纹、损伤、变形。 ③密度继电器与设备本体六氟化硫气体管道的连接，应满足可与设备本体管路系统隔离，以便对 密度继电器进行校验。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①新六氟化硫气体应有出厂检验报告及合格证明文件。运到现场后，每瓶均应做含水量检 六氟化硫气体充 验。 注 ②六氟化硫气瓶的安全帽、防震圈应齐全，搬运时严禁抛掷溜放。 ③气体充入前应按技术文件要求对设备内部进行真空处理。 ①六氟化硫气体绝缘金属封闭开关设备交接试验项目主要包括： ◆ 测量六氟化硫气体含水量；密封性试验； 交 ◼ 测量主回路的导电电阻；主回路交流耐压试验； 接 ⚫ 气体密度继电器、压力表和压力动作阀的检查以及操动试验。 试 ②密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。 验 8 ③气体含水量的测量应在封闭式组1 7合电器充气24h后进行。 9 4 8 3 ④操动试验时，联锁与闭锁装信置动作应准确可靠。 微 系 联 题 押 ①GIS设备中的断路准器、隔离开关、接地开关及其操动机构的联动应正常、无卡阻现象；分、合闸指 精 交接 示应正确；辅助开关 及电气闭锁应动作正确、可靠。 验收 ②GIS设备室内通风、报警 系统应完好。 ③六氟化硫气体漏气率和含水 量应符合技术文件要求。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.3 电气装置安装技术 3.断路器安装技术 ①安装应垂直，固定应牢固，相间支持瓷套应在同一水平面上。 真空 ②三相联动连杆的拐臂应在同一水平面上，拐臂角度应一致。 断路器 ③具备慢分、慢合功能的，在安装完毕后，应先进行手动缓慢分、合闸操作，手动操作正 常，方可进行电动分、合闸操作。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 ①均压电容、合闸电阻应经现场试验 ，应符合技术文件要求。 六氟化 ②罐式断路器安装前，应核对电流互感 器二次绕组排列次序及变比、极性、级次等。 硫断路 1 7 8 ③灭弧室组装时，空气相对湿度应小于80%， 并应采取防尘、防潮措施 8 4。9 器 信 3 ④断路器支架或底架与基础的垫片不宜超过3片 ，其总厚度不应大微于10mm。 系 联 一 唯 真空断 交接试验项目主要包括： 路器交 ◼ 交流耐压试验（合闸及分闸状态下分别进行）； 接试验 ◆ 测量绝缘电阻；测量每相导电回路的电阻（≥100A的直流压降法）； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⚫ 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻以及断路器操动机构的试验 等； ✓ 测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间（额定 电压下进行）。 8 7 1 9 4 8 3 信 微 系 联 题 ①交接试验项目押主要包括： 准 精 ◼ 交流耐压试压； ◆ 测量绝缘电 阻；测量每相导电回路电阻； 六氟化 ⚫ 测量断路器分、 合闸线圈绝缘电阻及直流电阻以及断路器操动机构试验； 硫断路 ✓ 测量断路器分、合闸时间；测量断路器分、合闸速度；测量断路器分、合闸同期性及配合 器交接 时间； 试验  六氟化硫气体含水量以及密 封性试验等。 8 ②交流耐压试验在六氟化硫气体为额定值 时进行，试验电压应按出厂试 1 7验电压的80%确定。 9 8 4 ③110kV以下电压等级应进行合闸对地和断口 间耐压试验。 信 3 微 系 ④测量断路器分、合闸线圈的绝缘电阻值，不应低 于10MΩ。联 一 唯 4.隔离开关、负荷开关安装技术 ①设备支架安装后，检查支架柱轴线，行、列的定位轴线允许偏差为5mm，同相根开允许偏差为 10mm。 安 ②隔离开关相间连杆应在同一水平线上。 装 ③电动操作前，应先进行多次手动分、合闸，机构动作应正确。 与 ④具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；从合到分时，触头 调 的断开顺序应相反。 整 ⑤触头应接触紧密，表面平整，并应涂以薄层中性凡士林。 ⑥设备连接端子应涂以薄层电力复合脂。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⑦在负荷开关合闸时，主固定触头应与主刀可靠接触；分闸时，三相的灭弧刀片应同时跳离固定灭弧 触头。 ①隔离开关、负荷开关交接试验项目主要包括： ◼ 交流耐压试验； 8 7 1 9 交 ◆ 测量绝缘电阻；测量负 8 荷4开关导电回路电阻； 3 信 微 接 ✓ 检查操动机构线圈的最低动作电压以及操动机构的试验等。 系 联 试 ②测量绝缘电阻时，应题测量隔离开关与负荷开关的有机材料传动杆的绝缘电阻。 押 准 验 ③三相同一箱体的精负荷开关，应按相间及相对地进行耐压试验，还应按产品技术条件规定进行每个断 口的交流耐压试验。 ④35kV及以下电压等级的隔离开关可在母线安装完毕后一起进行交流耐压试验。 5.避雷器安装技术【一级23单、20多】 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①带自闭阀的避雷器宜进行压力检查，压力值应符合技术文件要求。 避 8 ②避雷器的绝缘底座安装应水平。7 1 雷 4 9 8 ③并列安装的避雷器三相中心信应3在同一直线上，相间中心距离允许偏差为10mm，铭牌应位于易于观察 器 微 系 的一侧。 联 安 题 押 ④避雷器的排气通道准应通畅，排气口不得朝向巡检通道，排出的气体不致引起相间或对地闪络，并不 装 精 得喷及其他电气设备 。 ①金属氧化物避雷器的交接试 验项目主要包括： ◼ 测量金属氧化物避雷器及 基座绝缘电阻； 交接 ◆ 测量金属氧化物避雷器的工频参 考电压和持续电流；测量金属氧化物避雷器直流参考电压和 试验 0.75倍直流参考电压下的泄漏电流； 8 ⚫ 工频放电电压试验；检查放电计数器动 作情况及监视电流表指示；9 1 7 8 4 信 3 微 系 ②测量金属氧化物避雷器及基座绝缘电阻： 一 联 唯 交 ◼ 1kV以下电压等级→500V兆欧表，绝缘电阻值≥2MΩ； 接 ◆ 35kV及以下电压等级→2500V兆欧表，绝缘电阻值≥1000MΩ； 试 ⚫ 35kV以上电压等级→5000V兆欧表，绝缘电阻值≥2500MΩ。 验 ③工频放电电压试验时，放电后应快速切除电源，切断电源时间不应大于0.5s，过流保护动作电流应 控制在0.2~0.7A之间。 6.互感器安装技术 互 ①同一组互感器的极性方向应一致。 感 ②电容式电压互感器应根据产品成套供应的组件编号进行安装，不得互换，组件连接处涂以电力复合 器 脂。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 安 ③安装在环境0℃及以下地区的均压环应在最低处打放水孔。 装 ④零序电流互感器的安装不应使构架或其他导磁体与互感器铁芯直接接触，或与其构成磁回路分支。 ⑤互感器的外壳应可靠接地。 ⑥电流互感器的备用二次绕组端子应先短路后接地。 ①互感器交接试验项目主要包括： ◼ 交流耐压试验；局部放电试验（同时）；测量绝缘电阻；绝缘介质性能试验；测量绕组的直流 交 电阻；检查绕组组别和极性； 8 7 1 9 接 ◆ 测量35kV及以上电压等8级4的互感器的介质损耗因数及电容量；误差及变比测量；电流互感器励 3 信 微 试 磁特性曲线测量。 系 联 题 验 ②测量一次绕组间的绝押缘电阻→≥1000MΩ。 准 精 ③测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻→≥1000MΩ。 ⑤互感器交流耐压试验应按出厂试验电压的80%进行，并应在高压侧监视施加电压。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.3 电气装置安装技术 4.3.2 电动机设备安装技术 1.电动机安装前的检查 1）抽芯检查 在电动机检查过程中，应做抽芯检查的有： （1）电动机出厂期限超过制造厂保证期限；或出厂日期已超过1年。 （2）经外观检查或电气试验，质量可疑的。 2）电动机的干燥 （1）电动机绝缘电阻不能满足下列要求时，必须干燥。 8 ① 1kV及以下电动机500~1000V摇表，绝缘1 7电阻值不应低于1MΩ/kV。 9 4 8 3 ②1kV以上电动机使用2500V摇表，定信子绕组绝缘电阻值不应低于1MΩ/kV，转子绕组绝缘电阻值不应低于0.5MΩ 微 系 /kV，并做吸收比（R60/R15）试联验，吸收比不小于1.3。 题 押 （2）干燥方法: 准 精 ① 外部加热干燥法。②电流 加热干燥法。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）电动机干燥时注意事项:【一级22（补）单、21案】 ①在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施。 ②烘干温度缓慢上升，一般每小时的温升控制在5~8℃。 ③干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般铁芯和绕组的 最高温度应控制在70~80℃。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。 ⑤ 定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源， 以免发生危险。 ⑥ 当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。 2.电动机安装 （1）安装时应在电动机与基础之间衬垫一层硬塑胶等防振物。 （2）地脚螺栓上均要套用弹簧垫圈，拧紧螺母时要按对角交错次序拧紧。 （3）应调整电动机的水平度，一般用水平仪进行测量。 （4）电动机垫片一般不超过3块，垫片与基础面接触应严密，电动机底座安装完毕后进行二次灌浆。 （5）电动机必须有明显可靠的接地。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3.电动机接线【一级21案】 1）电动机接线方式 电动机三相定子绕组按电源电压和电动机额定电压的不同，可接成星形（Y）或三角形（△）两种形式。 1 7 8 9 8 4 信 3 微 系 联 一 唯 4.电动机试运行【一级21案、19案】 试运行前的检查 ①应用500V兆欧表测量电动机绕组的绝缘电阻，对于380V的异步电动机应≥0.5MΩ。 ②检查电动机安装是否牢固，地脚螺栓是否全部拧紧。 2 ③电动机的保护接地线必须连接可靠，接地线（铜芯）的截面≥4mm，有防松弹簧垫圈。 ④检查电动机与传动机械的联轴器是否安装良好。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⑤检查电动机电源开关、启动设备、控制装置是否合适。 ⑥通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可。 ⑦对于绕线型电动机还应检查滑环和电刷。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 试运行中的检查 精 ①电动机的旋转方向应符合要 求，无杂声。振动（双振幅值）不应大于标准规定值。 ②绕线型电动机的换向器、滑环及电刷的工作情况正常。 ③电动机第一次启动一般在空载情况下 进行，空载试运行时间宜为2h，机身和轴承的温升、电压和电流等应 符合工艺装置的空载状态运行要求，并应 记录电流、电压、温度、运行时间等有关数据。 ④空载状态下可启动次数及间隔时间应符合产品 技术文件的要求。无要求时，连续启动2次的时间间隔不应 小于5min，并应在电动机冷却至常温下进行再次启 动。 8 1 7 9 信 3 8 4 微 4.3.3 输配电线路施工技术 系 联 一 唯 1.架空线路施工技术 架空线路施工的一般程序：线路测量→基础施工→杆塔组立→放线、架线→导线连接→线路试验→竣工验收检 查。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 9 1 4 8 3 信 微 系 1）杆塔施工 联 题 押 （1）混凝土电杆 准 精 ① 预应力混凝土电杆及构件 不得有纵向、横向裂缝； 普通钢筋混凝土电杆及细长构件不得有纵向裂缝，横向裂缝宽度不应超过0.05mm。 ②杆塔拉线应对称调整并收紧，防止过 紧或受力不均而使杆塔产生倾斜或局部弯曲。 ③绝缘子在安装前应逐个进行绝缘电阻测定。 ④杆立好、两侧拉线固定好后，应立即用经纬仪 从正面和侧面同时进行找正，安装卡盘和进行回填土。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）铁塔 ①铁塔的组立方法分为两大类：整体组立法和分解组立法。 ◼ 整体组立法：倒落式人字抱杆法、座腿式人字抱杆法等。 ◆ 分解组立法：内、外拉线抱杆分解组塔、倒装组塔等。 ②输电线路施工中，主要采用的是分解组塔的施工方法。内拉线抱杆分解组塔法的特点是不受铁塔周围地形的 影响，减少了因设置锚桩所需要的工具及工作量。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）放线、架线 （1）电压等级为220kV及以上线路工程的导7 8线展放应采用张力放线；110kV线路工程的导线展放宜采用张力放 1 9 4 8 线；由于条件限制不适于采用张力放信线3的线路工程及部分改建、扩建工程可采用人力或机械牵引等方式的非张 微 系 力放线。 联 题 押 （2）张力放线过程中应有防止产生导线松股、断股、鼓包、扭曲等现象的措施。 准 精 （3）导线应一根一根地施放 。 8 1 7 9 8 4 信 3 微 系 联 3）导线连接 一 唯 （1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一 个耐张段内连接。 （2）导线或架空地线应使用合格的电力金具配套接续管及耐张线夹进行连接。 （3）架线施工前应由具有资质的检测单位对试件进行连接后的握着强度试验。 （4）握着强度试验的试件不得少于3组。导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （5）试件握着强度试验结果应符合要求。 ◼ 液压、钳压管直线连接握着强度不得小于导线设计使用拉断力的95%； ◆ 螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。 ⚫ 架空地线的连接强度应与导线相对应。 （6）切割导线外层铝股时严禁伤及钢芯。 8 7 1 9 4 8 3 信 微 系 （7）66kV及以下架空输电线路，在一个档距内每根导线或架空地线上不应超过一个接续管和三个补修管，当张 联 题 力放线时不应超过两个补修管押； 准 精 110~750kV架空输电线路，在一个档距内每根导线或架空地线上不应超过一个接续管和两个补修管。 8 1 7 9 8 4 信 3 微 系 联 一 唯 4）线路试验 （1）测量绝缘子和线路的绝缘电阻: （2）测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。 （3）检查线路各相两侧的相位应一致。 （4）冲击合闸试验在额定电压下对空载线路的冲击合闸试验，应进行3次。 （5）测量杆塔的接地电阻值，应符合设计的规定。 （6）导线接头测试。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①悬式绝缘子和支柱绝缘子的绝缘电阻测量： ◆ 每片悬式绝缘子→≥300MΩ； ◆ 35kV及以下的支柱绝缘子≥500MΩ； 绝缘电阻 ✓ 2500V兆欧表，抽查10%。 8 7 注：棒式绝缘子不进行此项试1验。 9 4 8 3 ②悬式绝缘子和支柱绝缘信子的交流耐压试验：35kV及以下的支柱绝缘子，可在母线安装完毕后一 微 系 起进行试验。 联 题 押 ① 电压降法：准导线接头两端的电压降，不超过同样长度导线电压降的1.2倍。 精 导线接头 ②温度法：红外 线测温仪，可距被测点一定距离外进行测温，通过导线接头温度的测量，来检验 接头的连接质量。 8 1 7 9 8 4 信 3 微 系 联 唯 一 2.电缆线路施工技术 1）电缆保护管施工要求 （1）电缆金属保护管施工要求 ①金属管不应直接对焊，应采用螺纹接头连接或套管密封焊接， ②金属管弯制后，弯扁程度不宜大于管子外径的10%。 ③电缆保护管的内径一般应不小于电缆外径的1.5倍。 ④电缆管明敷时，当设计无要求时，金属管支点间距不宜大于3m。 ⑤电缆管与桥架连接时，宜由桥架侧壁引出，连接部位宜采用管接头固定。 （2）电缆排管施工要求 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 电力电缆的排管孔径 ≥100mm 控制电缆的孔径 ≥75mm 埋地深度 人行道≥500mm；一般地区≥700mm 排管电缆井设置 直线距离超过100m、排管转弯和分支处 坡度要求 排管通向井坑有不小于0.1%的坡度 8 7 1 4 9 8 3 信 2）电缆支架施工要求 微 系 联 （1）水平安装的电缆支架， 题 押 准 各支架的同层横档应在同一精水平面上，偏差不应大于5mm。 （2）电缆沟内或建筑物上安装 的电缆支架，应有与电缆沟或建筑物相同的坡度。 （3）电缆桥架在每个支吊架上的固定应牢固，连接板的螺栓应紧固，螺母应位于电缆桥架的外侧。 （4）金属电缆支架、桥架及竖井全长均 必须可靠接地。 8 1 7 9 8 4 信 3 微 系 联 一 唯 3）电缆敷设前的检查 （1）电缆型号、规格、电压等级应符合设计要求，电缆外观应无损伤、绝缘良好。 （2）充油电缆接头应无渗漏油，油样应试验合格。 （3）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 （4）电缆封端应严密，并根据要求做绝缘试验。 ◆ 6kV以上的电缆，应做交流耐压和直流泄漏性试验； ◆ 1kV以下的电缆用兆欧表测试绝缘电阻，并做好记录。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）电缆敷设 （1）支架上敷设电缆的要求 ① 宜按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆“由上而下”的顺序排列。 ②35kV及以下的相邻电压级电力电缆可排列于同一层支架；1kV及以下的电力电缆在采取防火分隔和有效抗干扰 措施后，也可与强电控制、信号电缆配置在同一层支架上。 ③ 工作与备用电缆应配置在不同层或不同侧的支架上，并应实行防火分隔。 8 7 1 9 4 （2）直埋电缆敷设要求 8 3 信 微 铠装电缆 接地电阻R系≤10Ω。 联 题 软土 押 准 ①一般电缆埋深应不小于0.7m，穿越农田时应不小于1m。 精 碎石：要先敷 沟底 ②电缆敷设后，上面要铺100mm厚的软土和细沙，再盖上混凝土保护 设100mm 厚的 板，覆盖宽度应超过电缆两侧以外各50mm。 软土或细沙 设标桩 直线每隔50~100m处、电缆接头处、转弯处、进入建筑物处等。 中间接头盒外面要有铸 铁或混凝土保护盒。接头下面应垫以混凝土基础板长度要伸出接 中间接头 头保护盒两端600~700mm。 8 电缆互相交叉、与非热力管和管 道交叉、穿越公路时，都要穿1 7在保护管中，保护管长度 9 与管道交叉 8 4 超出交叉点1m，交叉净距不应小于 250mm。 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）电缆施放 ① 人工施放时必须每隔1.5~2m放置滑轮一个，电缆端头从线盘上取下放在滑轮上，再用绳子扣住向前拖拽，不 得把电缆放在地上拖拉。 ②用机械敷设电缆时，应缓慢前进，一般速度不超过15m/min，牵引头必须加装钢丝套。长度在300m以内的大截 面电缆，可直接绑住电缆芯牵引，敷设时不得损坏保护层。 ③交流单芯电缆不得单独穿入钢管内。 8 7 9 1 4 8 3 信 微 系 5）电缆的防火阻燃措施 联 题 押 （1）防火墙两侧长度不小于准2m内的电缆应涂刷防火涂料或缠绕防火包带。 精 （2）与电力电缆同通道敷设 的控制电缆、非阻燃通信光缆，应采取穿入阻燃管或耐火电缆槽盒，或采取在电力 电缆和控制电缆之间设置防火板材 。 （3）在电缆竖井中，宜按每隔7m或在 建（构）筑物层设置防火封堵。 8 1 7 9 8 4 信 3 微 系 联 一 唯 6）电缆线路绝缘电阻测量和耐压试验 （1）绝缘电阻的测量 ①1kV及以上的电缆可用2500V的兆欧表测量其绝缘电阻。不同电压等级电缆的最低绝缘电阻值应符合规定。 ②电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。当接地线路较长或绝缘性能良好时，放电时间不得 少于1min。测量完毕或需要再测量时，应将电缆再次接地放电。 ③每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量结果的因素，对测量结果进行 分析、比较，正确判断电缆绝缘性能的优劣。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）耐压试验 ①用直流电压进行试验，试验电压标准应符合要求。 ②在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏电流最大不对称系数一般不大 于2。对于10kV及以上的电缆，若泄漏电流小于20μA时，其三相泄漏电流最大不对称系数不作规定。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.3 电气装置安装技术 4.3.4 防雷与接地装置施工技术 1.防雷装置 1）输电线路的防雷装置 （1）架设接闪线。 （2）增加绝缘子串的片数以加强绝缘。 （3）降低杆塔的接地电阻。 （4）装设管型接闪器或放电间隙以限制雷击形成过电压。 8 （5）装设自动重合闸。 1 7 9 4 8 3 （6）采用消弧圈接地方式。 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 （7）不同电压等级输电线路的接闪线设置 500kV及以上送电线路 全线装设双接闪线 输电线路愈高保护角愈小 保护角为 220～330kV线路 全线装设双接闪线 20°～30° 雷电特别强烈地区采用双接闪线。在少雷区或雷电活动轻微的地区， 110kV线路 可不沿线架设接闪线，但杆塔仍应随基础接地 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 9 1 4 8 3 信 2）发电厂和变电站的防雷装置 微 系 联 （1）采用接闪针和接闪线预防题直击雷。发电厂和变电站的所有设备均处于接闪针接闪线的保护范围内。 押 准 （2）利用接闪器来限制入侵雷电波的过电压幅值。 精 ✓ 变电站通常采用阀型接闪器。 ✓ 发电厂采用金属氧化物接闪器。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）在靠近变电站的进线，必须架设1~2km的接闪线保护，用于限制流经接闪器的雷电流和限制入侵波的陡 度。 2.接地装置安装要求 1）金属接地极的安装 ① 金属接地极采用镀锌角钢、镀锌钢管、铜棒或铜排等金属材料，按照一定的技术要求，通过现场加工制作而 成。 ②接地极分垂直接地极和水平接地极两种。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ③ 挖接地线沟时应根据设计要求进行。沟的中心线与建筑物的基础或构筑物的基础距离不小于2m，独立避雷针 的接地装置与重复接地之间距离不小于3m。 2）室外接地线安装 ①室外接地干线与支线一般安装在沟内。安装前应按设计规定的位置先挖沟，沟的深度不得小于0.6m，宽度不 得小于0.5m，然后将接地线埋入。 ②接地干线与接地极的连接、接地支线与接地干线的连接应采用焊接。接地干线与支线末端应露出地面0.5m以 上。 3.防静电施工 （1）防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。 8 （2）设备、机组、储罐、管道等的防静电1 7接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串 9 4 8 3 联接地。 信 微 系 （3）防静电的接地线应与设备、联机组、储罐等固定接地端子或螺栓连接，连接螺栓不应小于M10，并有防松装 题 押 置和涂以电力复合脂。 准 精 （4）容量为50m3及以上的储 罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部周围对 称地与接地体相连，接地体应连接成环形的闭合回路。 【例】变压器充干燥气体运输时，油箱内 的气体压力应保持在（ ）。 A.1kPa~10kPa B.10kPa~30kPa 8 C.30kPa~50kPa 9 1 7 8 4 信 3 D.50kPa~80kPa 微 系 答案：B 一 联 唯 【例】新装110kV变压器注油后，在耐压试验前，必须静置（ ）h。 A.6 B.12 C.48 D.24 答案：B 【例】下列关于油浸式变压器二次搬运和就位的说法，正确的是（ ）。 A.变压器可用滚杠滚动及卷扬机拖运的运输方式 B.顶盖气体继电器沿气流方向有0.5%的坡度 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 C.就位后将滚轮用能拆卸的制动装置固定 D.二次搬运时变压器倾斜角不得超过15° E.可使用变压器顶盖上部的吊环吊装变压器 答案：ACD 【例】下列关于气体绝缘金属封闭开关设备安装技术，说法错误的是（ ）。 A.装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行 B.气体充入前应按技术文件要求对设备内部进行真空处理 C.气体含水量的测量应在封闭式组合电器充气24h后进行 D.密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验前进行 答案：D 8 1 7 9 4 8 3 【例】下列关于电力架空线路导线架信设的说法中，正确的是（ ）。 微 系 A.不同金属、不同规格、不同绞联制方向的导线或架空地线严禁在一个耐张段内连接 题 押 B.液压握着强度不得小于导准线设计使用拉断力的90% 精 C.导线或架空地线应使用合格 的电力金具配套接续管及耐张线夹进行连接 D.66kV及以下架空输电线路张力放线时，不应超过三个补修管 E.握着强度试验的试件不得少于3组 答案：ACE 【例】下列接闪器的交接试验项目，金属氧化物接 闪器应试验的内容有（ ）。 8 A.工频放电电压试验 9 1 7 8 4 信 3 B.测量持续电流 微 系 C.测量交流电导电流 一 联 唯 D.测量泄漏电流 E.测量工频参考电压 答案：ABDE 【案例背景】项目部施工准备充分，落实资源配置，依据施工方案要求向作业人员进行技术交底，明确变压 器、配电柜等主要分项工程的施工程序，明确各工序之间的逻辑关系、技术要求、操作要点和质量标准；变压 器施工中的某工序示意图（见下图）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【问题】图中是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？ 解析：（1）图中是变压器施工程序中的交接试验工序。 （2）测高压绕组连同套管的绝缘电阻采用2500V兆欧表，如果测低压绕组则采用500V的兆欧表。 8 7 1 4 9 8 3 信 【案例背景】因工期紧张，设备提前微到达施工现场。施工人员在循环水泵电动机安装接线时，发现接线盒内有 系 联 水珠，擦拭后进行接线（如图）题。项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满 押 准 足要求，采用电流加热干燥精法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。 8 1 7 9 信 3 8 4 微 系 联 一 【问题】图中的电动机为何种接线方式？电动机干燥处理时为什么 被监 唯 理叫停？应如何整改？ 解析：（1）三角形接线法。 （2）叫停原因：电动机干燥处理时用水银温度计测量温度不正确。 （3）干燥不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.4 自动化仪表工程安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 1 多选 案例 5 4.4.1 自动化仪表设备安装技术 1.取源部件安装要求 取源部件包括：温度取源部件、压力取源部件、流量取源部件、物位取源部件、分析取源部件等。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1）取源部件安装的一般要求【一级21案】 8 1 7 9 （1）设备上的取源部件应在设备制造时同时安装。管道 上的取源部件安装应在管 8 道4预制或安装的同时进行。 信 3 （2）在设备或管道上进行取源部件的开孔和焊接，必须在设 备或管道的防腐微、衬里和压力试验前进行。在高 系 联 压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方 法。 唯 一 （3）安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊 接。取源阀门与设备或管道的连接不宜采 用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。 （4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，埋设深度、露出长度应符合设计 和工艺要求，当无法同时安装时，应预留安装孔。安装孔周围应按设计文件规定的材料填充密实，封堵严密。 （5）取源部件安装完毕后，应与设备和管道同时进行压力试验。 2）温度取源部件【一级21案】 （1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线垂直相交； 温度取源部件 （2）与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线与管道轴线相交。 （3）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线与管道轴线相重合； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）压力取源部件 （1）压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁。 （2）压力取源部件与温度取源部件在同一7管8段上时，应安装在温度取源部件的上游侧。 1 9 4 8 （3）当检测带有灰尘、固体颗粒或沉信淀3物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾 微 系 斜向上安装，在水平管道上宜顺联物料流束安装。 题 押 （4）在水平和倾斜的管道上安装压力取源部件时，取压点的方位要求: 准 精 测量气体压力时，应在管道的上半部 8 1 7 9 测量液体压力时，应在管道的下半部 与管道水平中心线成0～ 8 445°夹角范围内 压力取源部件 信 3 微 测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0～45°夹角范围 系 联 内 唯 一 4）流量取源部件 （1）流量取源部件上、下游直管段的最小长度应符合设计要求，在规定的直管段最小长度范围内，不得设置其 他取源部件或检测元件，直管段内表面应清洁，无凹坑或凸出物。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）在节流件的上游安装温度计时，温度计与节流件间直管段距离的要求: ①当温度计插套或套管直径≤0.03D（D为管道内径）→≥5D。 ②当温度计插套或套管直径在0.03D和0.13D之间→≥20D。 （3）在节流件的下游安装温度计时，温度计与节流件间的直管段距离≥内径的5倍。 （4）在水平和倾斜的管道上安装节流装置时，取压口的方位要求： 测量气体流量时，应在管道的上半部 流量取源 测量液体流量时，应在 在管道下半部与管道水平中心线成0～45°夹角范围内 8 部件 1 7 9 测量蒸汽流量时，8 4应在在管道上半部与管道水平中心线成0～45°夹角范围内 3 信 微 系 联 题 押 准 精 8 1 7 8 4 9 信 3 5）物位取源部件安装 微 系 联 （1）物位取源部件的安装位置，应选在物位变化灵敏，且检测元件不应一受到冲击的部位。 唯 （2）内浮筒液位计和浮球液位计采用导向管或其他导向装置时，导向 管或导向装置应垂直安装，导向管内液流 应畅通。 （3）双室平衡容器安装前应复核制造尺寸，应垂直安装，中心点应与正常液位相重合。 （4）安装浮球式液位仪表的法兰短管应使浮球能在全量程范围内自由活动。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （5）电接点水位计的测量筒应垂直安装，筒体体零水位电极的中轴线与被测容器正常工作时的零水位线应处于 同一高度。 （6）静压液位计取源部件的安装位置应远离 液体进、出口。 8 7 1 9 （7）雷达、超声波等的取源部件应使检8 4测元件与被测对象区域内无遮挡物，并应远离物料进出口。 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 6）分析取源部件安装 系 联 一 （1）分析取源部件应安装在压力稳定、能灵敏反映真实成分变化 和取得 唯 具有代表性的分析样品的位置。取样点 周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的 化学反应。 （2）被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于15° （3）在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求相同。 2.仪表设备安装要求 1）仪表设备安装的一般要求 （1）仪表中心距操作地面的高度宜为1.2~1.5m；显示仪表应安装在便于观察示值的位置。 （2）安装过程中不应敲击、振动仪表。 （3）设计要求需要脱脂的仪表，应经脱脂检查合格后安装。 （4）直接安装在管道上的仪表，宜在管道吹扫后安装，当必须与管道同时安装时在管道吹扫前应将仪表拆下。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （5）直接安装在设备或管道上的仪表在安装完毕后应进行压力试验。 （6）仪表接线箱（盒）应采取密封措施，引入口不宜朝上。 （7）对仪表和仪表电源设备进行绝缘电阻测量时，应有防止弱电设备及电子元件被损坏的措施。 （8）现场总线仪表线路连接应为并联方式。 8 7 1 2）仪表柜（盘、箱）安装 9 4 8 3 信 （1）仪表柜（盘、箱）、操作台的微型钢底座进行安装时，上表面应保持水平，水平度允许偏差为1mm/m；当型 系 联 钢底座长度大于5m时，全长水平题度允许偏差为5mm。 押 准 （2）同一系列规格相邻两精柜、操作台的顶部高度差不得大于2mm，接缝处正面的平面度偏差不得大于1mm，接缝 间隙不得大于2mm。 （3）仪表柜、操作台之间及仪表 柜、操作台内各设备构件之间的连接应牢固，安装用的紧固件应为防锈材料。 安装固定不应采用焊接方式。 （4）仪表柜（盘、箱）、操作台在安装及 加工过程中应采用机械加工方法。 （5）不锈钢材质的接线箱固定时，不得与碳钢 材料直接接触。 8 1 7 9 3）温度检测仪表安装【一级23单】 8 4 信 3 微 （1）测温元件安装在易受被测物料强烈冲击的位置时，应采取 防弯曲措施。系 联 一 （2）压力式温度计的感温包必须全部浸入被测对象中。 唯 4）压力检测仪表安装 （1）测量低压的压力表或变送器的安装高度，宜与取压点的高度一致。 （2）测量高压的压力表安装在操作岗位附近时，安装高度宜在操作平台面1.8m以上，或在仪表正面加保护罩。 （3）现场安装的压力表，不应固定在有强烈振动的设备或管道上。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 5）流量检测仪表安装 ①节流件必须在管道吹洗后安装，节流件安装方向，应使流体从节流件的上游端面流向节流件的下游 端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向。 节流 ② 在水平和倾斜的管道上安装的孔板或喷嘴，当排泄孔流体为液体时，排泄孔的位置应在管道的正 件 8 7 上方，流体为气体或蒸汽时，排9 1泄孔的位置应在管道的正下方。 4 8 3 信 ③节流件的端面应垂直于管微道轴线，其允许偏差应为1°。 系 联 题 押 准 精 8 9 1 7 8 4 信 3 ①涡轮流量计和涡街流量计的信号线应使用屏蔽线 。 微 系 ②质量流量计应安装于被测流体完全充满的水平管道上 。测量气一 联 体时，箱体管应置于管道上方；测量 流量 唯 液体时，箱体管应置于管道下方。 计 ③超声波流量计上、下游直管段长度应符合设计要求；对于水平管道，换能器的位置应在与水平直线 成45°夹角的范围内；被测管道内壁不应有影响测量精度的结垢层或涂层。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④电磁流量计安装： ◼ 流量计外壳、被测流体和管道连接法兰之间应等电位接地连接; 流量 ◆ 在垂直的管道上安装时，8被 测流体的流向应自下而上，在水平的管道上安装时，两个测量电 7 计 9 1 4 极不应在管道的正上方和正下3 8方位置； 信 微 ⚫ 流量计上游直管系段长度和安装支撑方式应符合设计文件的要求。 联 题 押 准 精 8 1 7 9 8 4 6）物位检测仪表安装 信 3 微 系 （1）浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差 为2mm/m，浮联筒中心应处于正常操作液位或分界 一 唯 液位的高度。 （2）超声波物位计不应安装在进料口的上方；传感器宜垂直于物料表面；在信号波束角内不应有遮挡物；物料 的最高物位不应进入仪表的盲区。 （3）雷达物位计不应安装在进料口的上方，传感器应垂直于物料表面。 （4）射频导纳物位计不应安装在进料口的上方。 （5）用差压计或差压变送器测量液位时，仪表安装高度不应高于下部取压口。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 7）成分分析和物性检测仪表安装 8 （1）被分析样品的排放管应直接与排放总1 7管连接，总管应引至室外安全场所，其集液处应有排液装置。 9 4 8 3 （2）可燃气体检测器和有毒气体检测信器的安装位置应根据所检测气体的密度确定，其密度大于空气时，检测器 微 系 应安装在距地面200~300mm处，其联密度小于空气时，检测器应安装在泄漏区域的上方。 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 3.自动化仪表设备及系统接地要求 一 唯 ①供电电压高于36V的现场仪表的外壳，仪表柜（盘、箱） 、支架、底座等正常不带电的金属部 分，均应做保护接地。 ②各仪表回路应只有一个信号回路接地点。 一般 ③不同的屏蔽层应分别连接，不应混接，并应绝缘。 要求 ④仪表及控制系统的工作接地、保护接地应共用接地装置。 ⑤仪表保护接地系统不应串联接地。 ⑥接地系统的连线应采用铜芯绝缘电线或电缆，并应采用镀锌螺栓紧固。仪表柜（盘、箱）内的接 地汇流排应采用铜材，并应采用绝缘支架固定。接地总干线与接地体之间应采用焊接。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.4 自动化仪表工程安装技术 4.4.2 自动化仪表管线施工技术 1.自动化仪表线路施工要求 1）仪表线路施工的一般要求 （1）电缆、电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，其绝缘电阻值不应小于5M Ω。 （2）线路周围环境温度超过65℃时应采取隔热措施；附近有火源时应采取防火措施。 （3）线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。 （4）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方；线路与绝热的 8 设备及管道绝热层之间的距离应≥200mm，1 7与其他设备和管道之间的距离应≥150mm。 9 4 8 3 （5）线路敷设完毕后，要测量电缆、信电线的绝缘电阻，并应进行校线和标号，在线路终端处，应加标志牌。 微 系 （6）线路从室外进入室内时，应联有防水和封堵措施。 题 押 （7）测量电缆电线的绝缘电准阻时，必须将已连接上的仪表设备及部件断开。 精 2）电缆导管安装 （1）在粉尘、蒸汽、腐蚀性或潮湿气 体区域敷设电缆导管时，其两端管口应密封。 （2）电缆导管与检测元件或现场仪表之间 ，宜用金属挠性管连接，并应设有防水弯。与现场仪表箱、接线箱、 接线盒等连接时应密封，并应固定牢固。 8 1 7 9 8 4 信 3 微 系 联 一 唯 3）仪表配线 （1）当明线敷设时，电缆电线束应采用由绝缘材料制成的扎带扎牢，扎带间距宜为100~200mm 。 （2）多股芯线端头宜采用接线端子，电线与接线端子的连接应压接。 （3）当端子板在仪表柜（盘、箱）底部时，距离基础面的高度不宜小于250mm。当端子板在顶部或侧面时，与 仪表柜（盘、箱）边缘的距离不宜小于100mm。多组接线端子板并排安装时，其间隔净距离不宜小于200mm。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.自动化仪表管道施工要求 1）仪表管道施工的一般要求 （1）直接埋地的管道连接时必须采用焊接，并应在穿过道路、沟道及进出地面处设置保护套管。 （2）高压钢管的弯曲半径＞管子外径的5倍； 其他金属管的弯曲半径＞管子外径的3.5倍7；8 1 9 4 8 塑料管的弯曲半径＞管子外径的4.5倍信；3 微 系 （3）直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套管法焊接连接。承插法焊 联 题 押 接时，其插入方向应顺着流体流向。 准 精 2） 测量管道安装 （1）测量管道水平敷设时，应根据不同的物料及测量要求，设置1:10~1:100的坡度，其倾斜方向应保证能排除 气体或冷凝液，当不能满足时，应在管道 的集气处安装排气装置，在集液处安装排液装置。 （2）测量管道与高温设备、高温管道及低温 管道连接时，应采取热膨胀补偿措施。 （3）测量压差的正压管和负压管应安装在环境温度 相同的位置。 8 （4）当测量管道与玻璃管微压计连接时，应采用软管 。管道与软管的连接处，应高1出 7 仪表接头150~200mm。 9 8 4 信 3 微 系 联 一 唯 3）气动信号管道安装【一级22单】 （1）气动信号管道应采用紫铜管、不锈钢管或聚乙烯管、尼龙管。 （2）气动信号管道安装无法避免中间接头时，应采用卡套式接头连接；气动信号管道终端应配装可拆卸的活动 连接件。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）气源管道安装【一级21单】 （1）气源管道采用镀锌钢管时，应用螺纹连接，拐弯处应采用弯头，连接处应密封，缠绕密封带或涂抹密封胶 时，不得使其进入管内；采用无缝钢管时，应采用焊接连接，焊接时焊渣不得落入管内。 （2）气源管道末端和集液处应有排污阀。 （3）气源系统安装完毕后应进行吹扫，吹扫8 气应使用合格的仪表空气，先吹总管再吹干管、支管及接至各仪表 7 1 9 4 的管道。 8 3 信 微 （4）气源装置使用前，应按设计文系件规定整定气源压力值。 联 题 押 准 精 3.自动化仪表、管路及其附件脱脂 （1）用于脱脂的有机溶剂含油量不应大于50mg/L。 （2）有明显锈蚀的管道部位应先除 锈再脱脂。 （3）采用擦洗法脱脂时，应使用不易脱落纤维的布或丝绸，不得使用棉纱。脱脂后，脱脂件上严禁附着纤维。 8 1 7 9 8 4 信 3 微 系 联 一 唯 4.4.3 自动化仪表系统调试要求【一级20单】 仪表调试程序应先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。 仪表试验包括：单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的试验、回路试验和系统试验。 仪表回路试验和系统试验必须全部检验。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.自动化仪表调试的一般要求【一级24单】 （1）仪表在安装前，应进行检查、校准和试验。仪表安装前的校准和试验应在室内进行。试验室无电磁场干 扰；室内温度保持在10~35℃。 （2）仪表试验的电源电压应稳定： 交流电源及60V以上的直流电源→±10%； 60V以下的直流电源→±5%。 （3）仪表试验的气源应清洁、干燥、压力稳定，露点比最低环境温度低10℃以上。 （4）校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表 基本误差绝对值的1/3。 （5）仪表工程在系统投用前应进行回路试验；仪表回路试验的电源和气源宜由正式电源和气源供给。 （6）对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进行验证。 8 （7）单台仪表的校准点应在仪表全量程范1 7围内均匀选取，一般不应少于5个点；回路试验时，仪表校准点不应 9 4 8 3 少于3个点。 信 微 系 联 题 押 2.单台仪表的校准和试验 准 精 （1）浮筒式液位计可采用干 校法或湿校法校准。 （2）称重仪表及其传感器可在安装完成后直接均匀加载标准重量进行校准。 （3）单台仪表校准和试验应填写校准 和试验记录；仪表上应有试验状态标识和位号标识；仪表需加封印和漆封 的部位应加封印和漆封。 （4）变送器、转换器应进行输入输出特性试验和校准。 8 3.仪表电源设备的试验 9 1 7 8 4 信 3 （1）电源设备的带电部分与金属外壳之间的绝缘电阻，当采 用500V兆欧表测微量时，不应小于5MΩ。 系 （2）电源设备应进行输出特性检查；不间断电源应进行自动切 换性能试一验 联 。 唯 5.回路试验和系统试验 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【例】关于自动化仪表取源部件的安装要求，正确的是（ ）。 A.合金钢管道上取源部件的开孔采用气割加工 B.取源部件安装后应与管道同时进行压力试验 C.绝热管道上安装的取源部件不应露出绝热层 D.取源阀门与管道的连接应采用卡套式接头8 7 1 9 4 答案：B 3 8 信 微 系 联 题 【例】关于温度检测仪表安装押的说法，错误的是（ ）。 准 精 A.受物料强烈冲击的位置安装时应采取防弯曲措施 B.压力式温度计的感温包应大部 分浸入被测对象中 C.多粉尘环境安装的测温元件应采取 防止磨损措施 D.表面温度计的感温面与被测对象表面应紧密接触 答案：B 8 【例】关于电磁流量计安装的说法，正确的是（ ） 。 1 7 9 8 4 A.电磁流量计应安装在流量调节阀的下游 信 3 微 系 B.安装在垂直管道上时，流体的流向应自下而上 联 一 唯 C.电磁流量计上游应有2~3倍管径长度的直管段 D.安装在水平管道时测量电极位于管道正上方和正下方 答案：B 【例】关于自动化仪表气源管道安装的做法，正确的是（ ）。 A.气源系统吹扫时，先吹支管再吹总管 B.气源管道末端和集液处应设置排污阀 C.气源管道使用镀锌钢管的，应采用焊接 D.气源装置应根据现场情况整定气源压力值 答案：B 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【例】关于自动化仪表调试的做法，正确的是（ ）。 A.仪表试验时电源电压保持稳定 B.回路试验可在系统投用后进行 C.试验用仪表基本误差的绝对值大于被测仪表 D.单台仪表的校准点在仪表全量程内随机选取 答案：A 【案例背景】在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图所示，认为该安 装位置不符合规范要求，要求项目部整改。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 【问题】图中气体管道压力表与 温度表取源部件位置是否正确？说明理由，蒸汽管道的压力表取压点安装方位 有何要求？ 解析：（1）图中气体管道压力表和温度表 取源部件的位置不正确。 理由：压力取源部件应安装在温度取源部件上游侧。 （2）测量蒸汽压力时，取压点的方位在管道的上半 部，或者下半部与管道水平中心线呈0~45°夹角的范围内。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.5 防腐蚀工程施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 1 多选 案例 1.材料腐蚀 材料腐蚀是指材料受其周围环境介质的化学、电化学和物理作用下引起失效破坏的现象。 2.金属腐蚀的分类和特点 8 7 1）按腐蚀的破坏形式分类【一级24单】 9 1 4 8 3 信 按腐蚀的破坏形式可以分为全面腐蚀、局部腐蚀。 微 系 联 ◆ 题 全面腐蚀又可分为均匀腐押蚀和不均匀腐蚀。 准 精 ◆ 局部腐蚀又可分为点蚀 （孔蚀）、缝隙腐蚀、 电偶腐蚀、晶间腐蚀、选择性腐蚀。 1 7 8 9 信 3 8 4 微 2）按腐蚀的机理分类【一级20单】 系 联 一 按腐蚀的机理可以分为化学腐蚀、电化学腐蚀、物理腐蚀。 唯 （1）化学腐蚀是指金属与环境介质直接发生化学反应而使金属性能降低、本质变坏的过程。如金属在热处理过 程中造成高温氧化腐蚀的现象。 （2）电化学腐蚀是指金属与环境介质发生电化学作用而引起的金属腐蚀，其特点是有电流产生。 （3）物理腐蚀是指金属由于单纯的物理溶解作用所引起的破坏。例如：用来盛放熔融锌的钢容器，由于铁被液 态锌所溶解而损坏。 3.金属材料的防腐蚀方法 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4. 防腐蚀施工方法 7 8 1 9 4 8 1）表面处理 信 3 微 系 表面处理的质量等级包括两个方面，即除锈等级及表面粗糙度。 联 题 （1）钢材表面锈蚀程度 押 准 精 钢材表面的锈蚀程度分别以A 、B 、C 和 D 四个锈蚀等级表示。 ①A→大面积覆盖着氧化皮而几乎 没有铁锈的钢材表面。 ②B→已发生锈蚀，并且氧化皮已开始剥落的钢材表面。 ③C→氧化皮已因锈蚀而剥落，或者可以刮 除，并且在正常视力观察下可见轻微点蚀的钢材表面。 ④D→氧化皮已因锈蚀而剥落，并且在正常视 力观察下可见普遍发生点蚀的钢材表面。 8 1 7 9 8 4 信 3 微 系 一 联 唯 （2）表面除锈处理方法 ① 表面处理方法有化学除锈、动力除锈、喷（抛）射除锈、火焰除锈等。 ② 化学除锈包括：酸洗除锈、碱洗除锈，除锈方法包括浸泡、喷淋等。 ③ 动力除锈包括手动和动力工具两种（St2级 、St3级） 手动工具：钢丝刷、粗砂纸、铲刀、刮刀或类似的手工工具。 动力工具：旋转钢丝刷、电动砂轮或除锈机。 ④喷（抛）射除锈包括：干喷射、湿喷射、喷砂、喷丸、喷粒、高压水等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）喷射除锈技术要点 ①敞开式干喷射是用压缩空气通过喷射清洁干燥的磨料进行除锈，所用的压缩空气应是无油、干燥的，且金属 表面的温度应高于露点以上3℃。 ②封闭式循环喷射是采用封闭式循环磨料系统，用干燥、无油压缩空气通过喷嘴喷射磨料进行金属表面的除 锈。 ③封闭式循环抛射是采用封闭式循环磨料系统，用离心式叶轮抛射磨料进行金属表面的除锈。 8 ④喷射处理的质量等级：Sa1级、Sa2级、1S7a2.5级、Sa3级 。 9 4 8 3 信 微 系 联 题 押 准 精 2）涂料涂层防腐施工方法【一级22单、21 单】 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）金属涂层防腐施工方法 （1）金属热喷涂类型 根据热源的不同， 一般将金属热喷涂分为燃烧法和电加热法两大类。 （2）金属热喷涂工艺 金属热喷涂工艺包括基体表面预处理、热喷涂、后处理、精加工等过程。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 4）衬里防腐施工方法 块材衬里施工采用胶泥衬砌法 。 块材衬里 常用胶泥主要有水玻璃胶泥和树脂 胶泥。 1 7 8 9 8 4 ①铺贴法。纤维增强酚醛树脂衬里应采 用间断法施工。 信 3 微 纤维增强 纤维增强材料的涂胶可以用刷涂法，也可用 浸揉法处理联。 系 一 唯 塑料衬里 ②喷射法。基体表面均匀喷涂封底胶料，再将增 强 纤维无捻粗纱切成小段，与树脂一起喷 到基体表面。 采用粘贴法施工，把加工好的整块橡胶板利用胶粘剂粘贴在金属表面上，接口以搭边方式 橡胶衬里 粘合。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 塑料衬里 常用塑料衬里工程包括软聚氯乙烯板衬里设备、氟塑料衬里设备和塑料衬里管道。 铅衬里的方法分为衬铅与搪铅两种。 铅衬里 铅衬里适用于常压或压力不高、温度较低和静载荷作用下工作的设备；真空操作的设备、 受振动和有冲击的设备不宜采用。 氯丁乳胶水泥 采用整体面层涂覆的方式。 砂浆衬里 考虑到设备、管道内部空间狭窄，只适用于内部结构简单的设备、管道。 7 8 1 9 4 3 8 信 微 4.5.2 设备及管道防腐蚀施工技术系 联 题 1.防腐蚀施工的基本要求 押 准 精 （1）施工环境温度宜为10～30℃，相对湿度不宜大于85%，或被涂覆的基体表面温度应比露点温度高3℃。 （2）涂层应均匀，不得漏涂或误涂，涂覆厚度、层数以及前一层涂膜与后一层涂膜间隔时间应按照不同涂料的 涂覆工艺要求确定。 （3）氟涂料、富锌涂料宜采用喷涂法施工。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.地上设备及管道涂层施工 （1）底漆宜在焊接施工前进行涂装，但应将焊道两侧各50mm宽留出，如下图所示。焊道底漆应在焊接施工（包 括热处理和焊道检验等）完毕、系统试验合格，并办理工序交接后进行。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）防腐蚀涂料质量证明文件应包括合格证、质量检验报告和产品技术文件。 （3）需涂装的钢材表面应进行表面处理。表面处理前，应先对钢材表面的锈蚀等级进行判断；表面处理后应对 钢材表面的除锈等级进行评定。 8 7 1 9 4 （4）涂漆前应对标识、焊接坡口、螺纹3 8等特殊部位加以保护。 信 微 （5）除产品技术文件规定外，前一系道漆膜表干后，方可涂下一道漆。 联 题 押 准 精 3.衬里 1）块材衬里 （1）设备接管内部衬管的施工，应 在设备本体衬砌前进行。 （2）当采用树脂胶泥衬砌块材时，应先在设备、管道表面均匀涂刷树脂封底料一遍。 （3）块材衬砌前，宜先试排，衬砌时，顺序 应由低到高。 （4）当在平面衬砌块材时，应采取防止滑动的措施。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）纤维增强塑料衬里 （1）手工糊制：封底层和修补层自然固化时间不宜少于24h。 （2）间断法：上一层固化24h后，应修整表面，再铺衬以下各层。 （3）连续法：平面和立面1次连续铺衬的层数或厚度，层数不宜超过3层，厚度以不产生滑移，固化后不起壳或 脱层进行确定。 （4）喷射法：将玻璃纤维无捻粗纱切成25～30mm长度，与树脂一起喷射到金属表面。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）橡胶衬里 （1）加热硫化橡胶衬里 （2）自然硫化橡胶衬里 （3）预硫化橡胶衬里 4）塑料衬里 8 7 1 9 4 （1）软聚氯乙烯板采用粘贴法施工，当3 8胶粘剂不能满足耐腐蚀和强度要求时，应在接缝处采用焊条封焊。 信 微 （2）氟塑料板焊接成型可采用热风系焊、挤出焊或热压焊。 联 题 （3）塑料衬里管道的施工宜采押用松衬法，翻边处应进行加热，并应压平。 准 精 5）铅衬里（衬铅法、搪铅法） 8 1 7 9 8 4 信 3 微 系 联 一 唯 6）内衬水泥砂浆防腐钢管 （1）在水泥砂浆衬里施工前应完成清扫、组对、焊接、无损检测、强度试验、严密性试验、外防腐层补口补伤 并验收合格。 （2）氯丁胶乳水泥砂浆边摊铺边压抹，宜一次抹平，不宜反复抹压。 （3）埋地管水泥衬里补口施工：采用单根预制生产的管道水泥砂浆衬里补口，可采用内衬短节法，如下图所 示。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【例】下列金属腐蚀现象中，不属于局部腐蚀的是（ ）。 A.均匀腐蚀 B.缝隙腐蚀 C.电偶腐蚀 8 7 1 9 4 D.晶间腐蚀 3 8 信 微 答案：A 系 联 题 押 准 精 【例】用氯丁胶乳水泥砂浆衬里的防腐蚀方法属于（ ）。 A.介质处理 B.腐蚀剂 C.覆盖层 D.电化学保护 答案：C 8 1 7 9 8 4 【例】在涂料涂层施工时会发生涂料回弹和大量漆雾飞扬 现象的涂装方法是（ 信 3 ）。 微 系 A.空气喷涂法 联 一 唯 B.刷涂法 C.滚涂法 D.高压无气喷涂法 答案：A 【例】现场施工管段，钢管在水泥砂浆衬里施工的紧前工作是（ ）。 A.清扫、组对、焊接 B.无损检测 C.强度、严密性试验 D.外防腐层补口补伤 答案：D 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.6 绝热工程施工技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 1 多选 案例 5 5 4.6.1 绝热结构和施工方法 1.绝热结构 按热流方向可分为保温、保冷。 8 7 保温结构由保温层和保护层组成。 9 1 4 8 3 信 保冷结构由保冷层、防潮层和保护层组成。 微 系 联 题 押 准 精 8 1 7 9 信 3 8 4 微 系 联 一 2.绝热施工方法 唯 1）绝热层施工方法【一级24单、22单】 嵌装层铺法 常用于大平面或平壁设备绝热层施工 捆扎法 用于大型筒体设备及管道时，需依托固定件或支承件来捆扎、定位 ①拼砌法是用块状绝热制品紧靠设备或管道外壁砌筑的施工方法，分为干砌和湿砌。 拼砌法 ②拼砌法常用于保温结构施工，特别是高温炉墙的保温层砌筑。 仅适用于外形规则且保温面为非凹面的小型设备及设计允许的小口径管道和施工困难的管 缠绕法 道与管束，该方法施工简单，检修方便，使用辅助材料少，并且适用于不规则的管道。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 填充法 用粒状或棉絮状绝热材料填充到设备及管道壁外的空腔内的施工方法。 ①粘贴法是用各类胶粘剂将绝热材料制品直接粘贴在设备或管道表面的施工方法。 粘贴法 ②适用于各种轻质绝热材料制品，如泡沫塑料类，泡沫玻璃，半硬质或软质毡、板等。 ①将配制好的液态原料或7 8湿料倒入设备及管道外壁设置的模具内，使其发泡定型或养护成 1 9 4 8 浇注法 型。 信 3 微 系 ②适合异形管件的绝热以及室外地面或地下管道绝热 联 题 押 准 精 8 1 7 9 8 4 信 3 微 喷涂法 该法与浇注法同属现场配料、现场成 型的施工方法系。 联 一 涂抹法 可在被绝热对象处于运行状态下进行施 工。 唯 可拆卸式绝热层施工 设备或管道上的观察孔、检测点、维修处的保温，应采用可拆卸式结构。 方法 金属反射绝热结构施 利用高反射、低辐射的金属材料（如铝箔、抛光不锈钢、电镀板等）组成的绝热结 工方法 构，该类结构主要采用焊接或铆接方式施工。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）防潮层施工方法 （1）涂抹法 在绝热层表面附着一层或多层基层材料，并分层在其上方涂敷各类涂层材料的一种防潮层施工方法。 （2）捆扎法 8 7 1 把防潮薄膜与片材敷于绝热层表面，再用4 9捆扎材料将其扎紧，并辅以胶粘剂与密封剂将其封严的一种防潮层施 8 3 信 工方法。 微 系 联 题 押 准 精 3）保护层施工方法 8 1 7 （1）金属保护层安装方法 8 4 9 信 3 采用金属保护层如镀锌薄钢板或铝合金薄板紧贴在绝热层或 防潮层上的方法。微 系 联 （2）非金属保护层安装方法 一 唯 采用非金属保护层如复合制品板紧贴在绝热层或防潮层上的方法。 4.6.2 设备及管道绝热施工技术 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.绝热施工的一般规定【一级24案、23单】 （1）对需要绝热的设备、管道及其附件必须检查确认合格后才能进行保温绝热施工。 （2）在有防腐、衬里的设备及管道上焊接绝热层的固定件时，焊接及焊后热处理必须在防腐、衬里和试压之前 进行。 （3）绝热工程宜在设备及管道压力强度试验、严密性试验及防腐工程合格后施工。 （4）当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或多层逐层施工，各层厚 度宜接近。 ①硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm； 用作保冷层时的拼缝宽度≤2mm。 ②绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 ③ 接缝位置要求： 精 a.水平安装的管道最外层的纵 向接缝位置，不得布置在管道垂直中心线两侧45°范围内。 b.当采用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，但应偏离管道垂直中心线 位置。 8 1 7 9 8 4 信 3 微 系 联 一 唯 ④附件保冷要求： a.保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。 b.保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，保冷层厚度应为邻近保冷层厚度的1/2，但不得小于 40mm。 设备裙座内、外壁均应进行保冷。 2.绝热层施工技术【一级21单】 嵌装层 销钉应用自锁紧板将绝热层和铁丝网紧固，并应将绝热层压下4～5mm。 铺法 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①硬质绝热制品捆扎间距≤400mm；半硬质绝热制品捆扎间距≤300mm；软质绝热制品捆扎间距 ≤200mm。 ②不得采用螺旋式缠绕捆扎。 捆扎法 ③每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。 ④双层或多层绝热层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处理。 ⑤不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝热制品， 其孔缝应采用矿物棉填塞。 拼砌法 当用绝热灰浆拼砌硬质保温制品时，拼缝不严及砌块的破损处应用绝热砂浆填补。 ①当用绝热绳缠绕施工时，各层缠绳应拉紧，第二层应与第一层反向缠绕并应压缝。绳的两端 应用镀锌铁丝捆扎于管道上。 缠绕法 8 ②当用绝热带缠绕时，绝热1 7带应采用规格制品。在现场加工时，其带宽应小于150mm, 可制带 9 4 8 3 成卷，敷设时应螺旋缠信绕，其搭接尺寸应为带宽的1/2。 微 系 联 题 押 准 精 在立式设备上进行填充法施工时，应 分层填充，层间应均匀、对称，每8层高度宜为400～ 填充法 1 7 9 600mm。 8 4 信 3 微 ①胶粘剂在使用前，应进行实地试粘。 系 联 一 ②进行粘贴操作时，连续粘贴的层高，应根据胶粘 剂固化唯时间确定。 粘贴法 ③粘贴在管道上的绝热制品的内径，应略大于管道外径。 ④大型异型设备和管道的绝热层，采用半硬质、软质绝热制品粘贴时，应采用层铺法施工，各 层绝热制品应逐层错缝、压缝粘贴。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ①轻质粒料保温混凝土及浇注料浇注时应一次浇注成型，当间断浇注时，施工缝宜留在伸缩缝 浇注法 的位置上。 ②试块的浇注应在浇注绝热层的同时进行。 8 ①喷涂时应均匀连续喷射，1 7喷涂面上不应出现干料或流淌现象。喷涂方向应垂直于受喷面，喷 9 4 8 3 枪应不断地进行螺旋式信移动。 微 喷涂法 系 ②喷涂时应由下而联上，分层进行。大面积喷涂时，应分段分层进行。 题 押 ③在风力大于准三级、酷暑、雾天或雨天环境下，不宜进行室外喷涂施工。 精 8 1 7 9 8 4 信 3 微 系 联 一 涂抹法 绝热层涂抹时，应分层涂敷。待上层干燥后再涂敷 下层，唯每层的厚度不宜过厚。 ①与人孔等盖式可拆卸式结构相邻位置上的绝热结构，当绝热层厚度影响部件的拆卸时，绝热 可拆卸式绝 结构应做成45°斜坡，并应留出部件拆卸时的螺栓间距。 热层 ②可拆卸式结构保冷层的厚度应与设备或管道保冷层的厚度相同。 ①设备及管道表面与金属反射绝热结构内板之间的空气层间隙应按设计文件的要求确定，间隙 金属反射绝 的留设应采用间隔垫。 热结构 ②应在外板的接缝处加一条比外板稍厚一点的外包带；当使用外板延伸时，其搭接不应小于 50mm, 外板应顺水流方向搭接。 伸缩缝 ①设备或管道采用硬质绝热制品时，应留设伸缩缝。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 的留设 ②两固定管架间水平管道绝热层的伸缩缝应至少应留设一道。 要求 ③立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。 ④弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩 缝可根据介质温度确定仅留一道或不留设。 ⑤当方形设备壳体上有加强筋板时，其绝热层可不留设伸缩缝。 8 7 9 1 4 8 3 信 ⑥球形容器的伸缩缝，微必须按设计规定留设。 系 联 ⑦多层绝热层伸缩题缝的留设： 押 准 伸缩缝 ◆ 中、 精 低温保温层的各层伸缩缝→可不错开； 的留设 ◆ 保冷层及 高温保温层的各层伸缩缝→必须错开。 要求 ⑧设计温度≥350℃ 时，伸缩缝的宽度宜为25mm；设计温度<350℃时，伸缩缝的宽度宜为20mm。 ⑨绝热层为双层或多层时，各层均应留设伸缩缝，并应错开，错开间距不宜小于100mm。 ⑩高温设备及管道保温层的伸 缩缝外，应再进行保温；保冷层的伸缩缝外，应再进行保冷。 有下列情况之一时，必须在膨胀移动 方向的另一侧留设膨胀间隙： 8 1 7 9 ①填料式补偿器和波形补偿器。 8 4 信 3 微 膨胀间隙 ②当滑动支座高度小于绝热层厚度时。 系 联 一 ③相邻管道的绝热结构之间。 唯 ④绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。 3.防潮层施工技术 1）玻璃纤维布复合胶泥涂抹施工【一级20单】 （1）立式设备和垂直管道的环向接缝，应为上搭下。卧式设备和水平管道的纵向接缝位置，应在两侧搭接，并 应缝口朝下。 （2）玻璃纤维布应随第一层胶泥层边涂边贴，其环向、纵向缝的搭接宽度≥50mm。 （3）粘贴的方式，可采用螺旋形缠绕法或平铺法。 （4）待第一层胶泥干燥后，应在玻璃纤维布表面再涂抹第二层胶泥。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）聚氨酯或聚氯乙烯卷材防潮层捆扎施工 （1）卷材的环向、纵向接缝搭接宽度应满足要求。搭接处胶粘剂应饱满密实。 （2）粘贴可根据卷材的幅宽、粘贴件的大小和现场施工的具体情况，采用螺旋形缠绕法或平铺法。 （3）采用感压丝带软质捆扎材料扎紧，并特别注意封口处的严密性检查。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 4.保护层施工 1）金属保护层施工 （1）当固定保冷结构的金属保护层时，严禁损坏 防潮层。 （2）当有下列情况之一时，金属保护层必须按规定嵌 填密封剂或在接缝处包缠密封 1 带7 8。 9 8 4 ① 露天、潮湿环境中保温设备、管道和室内外保冷设备、 管道与其附件的金属信保3护层。 微 ② 保冷管道的直管段与其附件的金属保护层接缝部位，以及管 道支吊架穿出 系 金属保护壳的部位。 联 一 （3）立式设备金属保护层的接缝和凸筋，应呈棋盘形错列布置。 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）非金属保护层施工 ① 保护层包缠施工前，应对所采用的胶粘剂按使用说明书做试样检验。 箔、毡、布类 ② 当在抹面层上包缠时，应在抹面层表面干燥后进行。 ③ 包缠施工应层层压缝，压缝宽度符合要求，且必须在其起点和终端有捆紧等固定措施。 阻燃型 ①接缝处应嵌平、光滑，并不得高出绝热层表面。 防水卷材 ②接缝处可采用专用涂料粘贴封口。 现场制作玻璃钢，铺衬的基布应紧密贴合，并应顺次排净气泡，胶料涂刷饱满，达到设计 玻璃钢 要求。 【例】金属反射绝热结构施工中，不可选用的金属材料是（ ）。 8 A.低辐射铝箔 1 7 9 4 8 3 B.亚光不锈钢板 信 微 系 C.镀膜薄钢板 联 题 押 D.抛光镍合金板 准 精 答案：B 【例】关于保冷塔上附件的保冷施工要 求，正确的是（ ） A.吊耳、测温仪表管座不得进行保冷 B.附件的保冷层长度等于保冷层厚度 C.附件保冷层厚度为邻近保冷层厚度 8 1 7 D.塔器的裙座内、外壁均应进行保冷 8 4 9 信 3 答案：D 微 系 联 一 唯 【例】下列关于绝热结构设置伸缩缝的说法正确的是（ ）。 A.两固定管架间水平管道的绝热层可不留设伸缩缝 B.设备采用软质绝热制品绝热时必须留设伸缩缝 C.方形设备壳体上有加强筋板时，绝热层可不留设伸缩缝 D.立式设备在支承件的附近可不设置绝热伸缩缝 答案：C 【例】将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内的绝热方法是（ ）。 A.填充法 B.拼砌法 C.浇注法 D.喷涂法 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 答案：C 【例】下列关于绝热层施工的技术要求，正确的是（ ）。 A.当采用一种绝热制品，保温层厚度大于等于80mm时，应分两层或多层逐层施工 B.硬质绝热制品用作保温层时，拼缝宽度应小于等于2mm C.水平管道的纵向接缝位置，不得布置在管道水平中心线两侧45°的范围内 D.绝热层施工时，每层及层间接缝应错开，其搭接的长度宜大于等于100mm 答案：D 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.7 石油化工设备安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 多选 2 4 案例 6 6 10 4.7.1 塔器设备安装技术 1.塔器的结构、工艺作用和到货状态 1）塔器的结构与工艺作用 塔器为长细圆筒形焊接结构的固定式压力容器，由筒体、封头、人孔、接管和裙座等组成，是专门为某种生产工 艺要求而设计、制造的非标准设备。 8 7 1 9 4 8 3 2）塔器现场到货状态 信 微 系 塔器多数在工厂制造，现场整体联安装。 题 押 到货状态分为整体、分段、准分片三种。 精 8 1 7 9 8 4 信 3 微 系 2.安装工序内容【一级24案】 一 联 唯 1）开箱检验 （1）核对装箱单 （2）塔体外观质量检查 （3）分段到货验收 塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符合相关规定；筒体直线度、筒体长度以及筒体上接 管中心方位和标高的偏差符合相关规定；裙座底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长允许偏差 和任意两孔弦长允许偏差均为2mm。 2）基础验收 基础上应清晰地标出标高基准线、中心线。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）基础混凝土强度不得低于设计强度的75%。 （2）基础混凝土表面不得有油渍及疏松层，放置垫铁处应铲平。 3.塔器就位安装 1）整体安装程序 塔器现场检查验收→基准线标识→运放至吊装要求位置→基础验收、设置垫铁→整体吊装、找正、紧固地脚螺栓、 垫铁点固→二次灌浆。 2）塔器就位【一级24案】 将塔设备任意相邻的方位线作为垂直找正基准，如图所示，测量点1与塔中心线的连线与测量点2与塔中心线的连 线成90°夹角。 8 塔高≤30m→垂直度偏差≤塔高的1/1000；1 7 9 4 8 3 塔高＞30m→垂直度允差为1/1000塔高信，且不大于50mm。 微 系 高度≥20m的塔，其垂直度的测量联工作不应在一侧阳光照射或风力大于4级的条件下进行。 题 押 准 精 8 4.塔器产品焊接试件 1 7 9 8 4 信 3 1）试板制备的要求 微 系 （1）应由施焊塔器的焊工，在与施焊相同的条件下采用与施焊 塔器相同的联焊接工艺焊接试板。 一 唯 （2）试板材料应与塔器用材具有相同标准、相同牌号、相同厚度和 相 同热处理状态。 （3）试板焊接后及时打上焊工钢印代号，经检验员外观检查合格后，打上检验员钢印号。 （4）塔器焊后需热处理时，试件应随焊缝一起进行热处理。 2）试板的检验与评定 （1）试板的焊接接头经外观检查和无损检测，合格标准与设备焊接接头的合格标准相同。 （2）试样的拉伸试验合格指标：同一母材拉伸试样的抗拉强度应不低于母材标准抗拉强度最低值；对不同强度 等级的母材组成的焊接接头，抗拉强度应不低于两种母材标准抗拉强度最低值中的较小者。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）试件的弯曲试验合格指标：试验弯曲到规定的角度后，其拉伸面上沿任何方向不得有单条长度大于3mm的开 口缺陷。 （4）试件的冲击试验合格指标：钢制接头每组3个标准试件的冲击吸收功平均值应符合设计文件或相关技术文件 的规定。母材标准抗拉强度下限值≤450MPa，冲击功平均值应不低于20J，至多允许有一个试样的冲击吸收功低 于规定值，但不低于规定值的70%。 8 7 1 9 4 3）焊接产品试件的复验 3 8 信 微 （1）试样的拉伸、弯曲试验如不合系格，允许复验。对不合格的项目取双倍试样进行复验，达到合格指标为合格。 联 题 （2）冲击试验如不能满足合格押指标，允许复验。对不合格的项目再取一组（3个）试样进行试验。 准 精 合格指标为：前后两组6个试样的冲击功平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定值 70%的只允许有1个。 5.耐压试验 2）水压试验 （1）试验介质宜采用洁净淡水。奥氏体不锈钢制塔器用水作试压介质时，水中的氯离子含量不超过25ppm。水压 8 试验的水温不得低于5℃。 1 7 9 8 4 （2）在塔器最高与最低点且便于观察的位置，各设置一块 压力表。两块压力表信的 3 量程应相同，并校验合格且在 微 系 校验有效期内，压力表精度不低于1.6级。压力表量程不低于1. 5倍且不高于联3倍试验压力。试验压力以装设在设 一 唯 备最高处的压力表读数为准。 （3）设备内的气体应排净并充满液体，试验过程中，设备外表面应保持干燥。当设备壁温与液体温度接近时， 方可缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验压力，保压时间不少于30min；然后将压力降至 设计压力，保压足够时间，对所有焊接接头和连接部位进行全面检查，无渗漏、无可见变形、试验过程中无异常 声响，为合格。 （4）水压试验后，应将液体排尽并用压缩空气将内部吹干。 3）气压试验 （1）采用气压试验代替液压试验的规定： ①压力容器气压试验前对塔筒体的对接焊缝进行100%射线或超声检测，以符合原设计文件规定的合格标准为合 格； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②常压设备气压试验前对设备的对接焊缝进行25%射线或超声检测，射线检测Ⅲ合格，超声检测Ⅱ合格； ③本单位技术总负责人批准的安全技术措施； ④试压系统应设置安全泄放装置并进行压力整定。 （2）合格标准：试验过程中无异常的响声，经过肥皂液或者其他检漏液检验无漏气，无可见变形。对标准抗拉 强度下限值≥540MPa的塔器，泄压后进行表面无损检测抽查未发现裂纹。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.7.2 储罐制作与安装技术 1.金属储罐的分类及其结构特点 金属储罐的分类 （1）根据储罐顶部结构形式分类 ①固定顶储罐；②浮顶储罐。 （2）根据储罐本体结构形式分类 ①单层储罐；②双层储罐。 （3）根据储罐本体材质分类 可分为非合金钢储罐、合金钢储罐、不锈钢储罐等。 2.气柜分类及结构特点 8 1）金属气柜的分类 1 7 9 4 8 3 （1）湿式气柜 信 微 系 湿式气柜是设置水槽，用水密封联的气柜，包括直升式气柜（导轨为带外导架的直导轨）和螺旋式气柜（导轨为螺 题 押 旋形）。亦可按照活动塔节准分为单节气柜和多节气柜。 精 8 1 7 （2）干式气柜（简称干式柜） 8 4 9 信 3 干式气柜是相对于采用水为密封介质的湿式气柜而言，其密封 形式为非水密封微，为具有活塞密封结构的储气设备。 系 联 国内主要有多边稀油密封干式气柜、圆筒形稀油密封干式气柜和橡胶膜密一封干式气柜。 唯 3.金属储罐的安装方法和施工要求 1）金属储罐的正装法施工 罐壁板自下而上依次组装焊接，最后组焊完成顶层壁板、抗风圈及顶端包边角钢等。 较适用于大型浮顶罐。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 包括：水浮正装法（工期很长，一般用于浮顶罐），架设正装法（包括外搭脚手架正装法、内挂脚手架正装法） 等。 1）金属储罐的正装法施工 ①脚手架随罐壁板升高而逐层搭设； ②采用在壁板内7 8侧挂设移动小车进行内侧施工； 外搭脚手架 9 1 4 ③用吊车吊8装壁板； 3 信 ③适合于微大型和特大型储罐，便于自动焊作业。 系 架设 联 ①每题组对一圈壁板，就在壁板内侧沿圆周挂上一圈三脚架，在三脚架上铺设跳板，组 正装 押 准成环形脚手架； 法 精 ② 一台储罐施工宜用2层至3层脚手架，1个或2个楼梯间，脚手架从下至上交替使 内挂脚手架 用； ③在罐壁 外侧挂设移动小车进行罐壁外侧施工； ④用吊车吊装壁板。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）金属储罐的倒装法施工 在罐底板铺设后，先完成底板边缘板外侧300mm对接焊缝的焊接，并进行无损检测；组装焊接顶层壁板及包边角 钢，组装焊接罐顶。然后自上而下依次组装焊接每层壁板，直至底层壁板。 倒装法分为中心柱组装法、边柱倒装法（有液压提升、葫芦提升等）、充气顶升法和水浮顶升法。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.金属拱顶储油罐的倒装法施工 1）储罐的预制 2）罐底安装 （1）底板铺设前应在基础上用经纬仪划出十字线，并划出底板外圆周线，按排板方位图在基础圈梁上标出底板、 边缘板的位置。 8 7 （2）底板由中心向外铺设，注意做出中心9 1标志，留出伸缩缝。罐底中幅板宽度不应小于500mm，长度不应小于 4 8 3 信 1000mm。 微 系 联 （3）罐底板任意相邻两个焊接题接头之间的距离以及边缘板焊接接头至底圈罐壁纵焊缝的距离不应小于300mm。 押 准 （4）底板边缘板外侧300mm的对接焊缝应先行组焊并进行射线探伤检测，焊缝合格后，在罐底板上按罐体半径于 精 罐内侧焊好限位铁。 8 1 7 9 8 4 信 3 微 系 3）顶圈壁板安装 联 一 唯 （1）罐壁板组装要求。 垂直度：组装时≤3mm，立缝焊接 后≤4mm，用磁力线锤测量； 相邻壁板上口水平度：允许偏差≤2mm，每3m间隔测一点，任意两点之间偏差≤6mm； 椭圆度：要求底部半径偏差为±13mm，在圆周上均匀测量8点。 （2）壁板立缝采用专用组对工具组对，每道立缝设置3块以上弧形加强板，待立缝内侧清根后焊接完毕才能拆除， 顶圈壁板组对留一道活动口，待其他立缝焊接后，根据测量出的周长误差处理活动口，活动口组对时应严格控制 壁板的垂直度，利用带有加减丝的斜撑进行调节找正。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）包边角钢安装 （1）组对时，包边角钢本身对接缝须离开壁板立缝300mm以上。 （2）焊接顺序是先焊内侧断续焊，后焊外侧角缝，焊接高度不小于壁板厚度，要求焊工均匀分布，同向施焊。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 5）顶板安装 （1）设立临时立柱和中心支撑圈，然 后对称吊装瓜皮板，顶板搭接宽度误差为±5mm。 （2）焊接要求，先焊内侧的短焊缝，后焊 外侧的搭接角缝，焊角高度必须符合要求，径向长缝应由中心向外分 段退步焊，最后焊接与包边角钢的角缝时，焊工 均布，沿同一方向分段退步焊接。 8 1 7 9 8 4 信 3 微 系 联 一 唯 6）圈板组焊 按排板图吊装第二圈板（其后的各圈罐壁纵向焊缝宜向同方向错开板长的1/3，且不应小于300mm）。 7）焊接要求 （1）环缝焊接要求：焊工均布，在焊接层次和焊接方向上同步，严禁在同一地方焊接若干层，焊接顺序为先外 侧后内侧，焊内侧时应先清根。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）底板焊接要求：先焊中幅板，后焊边缘板；先焊短缝，后焊长缝；焊工均布，隔缝焊接，分段退焊，严禁 一遍成型；罐底收缩缝应在底圈壁板和罐底板之间的角缝施焊完后才能进行。 （3）拱顶焊接要求：先焊内侧断续焊，后焊外部连续焊；先焊环向短缝，再焊径向长缝；由拱顶中心向外分段 退步焊；包边角钢与顶板的环缝，焊工均布，沿同一方向分段退步焊，不得超量焊接。 8 7 1 9 4 8 3 信 微 系 【总结】 联 题 先短后长 押 先内后外（除罐壁） 准 精 隔缝对称 由中心向四周 分段退焊（跳焊） 有环必均布 8）预防变形的技术措施【一级24多、23单】 （1）组装技术措施： ①储罐排板要符合规范的要求，焊缝要分散、对称布 置； 8 1 7 9 8 4 ②底板边缘板对接接头采用不等间隙，间隙要外小内大； 信 3 微 ③采用反变形措施，在边缘板下安装楔铁， 系 联 一 补偿焊缝的角向收缩； 唯 ④用弧形护板定位控制纵缝的角变形。 （2）焊接技术措施：根据焊接工艺评定报告，编制合理的焊接作业指导书，采取对称焊、分段焊、跳焊等方法 减少焊接变形。 9）罐外观尺寸的检查 罐壁垂直度的允许偏差≤罐壁高的4/1000，且≤50mm； 壁板局部凹凸变形及底圈板的半径允许偏差范围为±13mm；高度偏差≤50mm； 底板焊接后局部凹凸变形≤变形长度的2%，且≤50mm； 罐顶局部变形，用弦长大于2m的样板检查≤15mm。 10）储罐试验 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）罐底的严密性试验 罐底板的所有焊缝采用真空箱试漏法进行严密性试验，真空度不低于53kPa，焊缝表面涂刷肥皂水，无气泡、无 渗漏为合格。 （2）罐壁的严密性和强度试验 8 7 ①充水试验前，所有储罐附件应安装完毕9 1，并检验合格，补强板圈进行0.15MPa表压气密性试验，并检验合格。 4 8 3 信 ②充水试验采用洁净淡水，试验水温微不低于5℃，对于不锈钢罐，试验用水中氯离子含量不得超过25ppm； 系 联 充水试验中应进行基础沉降观测题。当沉降观测值在圆周任何10m范围内不均匀沉降超过13mm或整体均匀沉降超过 押 准 50mm时，应立即停止充水，在采取有效处理措施后方可继续进行试验。 精 ③充水和放水过程中，应打开透光 孔，且不得使基础浸水； a.储罐试水要先注水至罐高1/2，观察24h，基础沉降差值在设计规定的范围内，方可继续充水，并要继续观测； b.注水到设计要求的充水高度，静置48h， 罐壁无异常变形，罐壁、罐底各部分焊缝无渗漏，则罐壁的严密性和 强度试验合格。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.7.3 金属球罐安装技术 1.球形罐的构造及形式 1）球形罐的构造 球形罐由球罐本体、支座（或支柱）及附件组成。球罐本体为由球壳板拼焊而成的圆球形容器，为球形罐的承压 部分。 2）球形罐的形式 （1）桔瓣式球形罐。 （2）足球式球形罐。 （3）混合式球形罐 8 2.球壳和零部件的检查验收 1 7 9 4 8 3 1）质量证明文件检查 信 微 系 （1）球形罐质量证明书包括的内联容：制造竣工图样；压力容器产品合格证；产品质量证明文件；特种设备制造 题 押 监督检验证书。 准 精 2）球壳板超声波测厚 球壳板应进行超声波测厚抽查，抽查数 量不得少于球壳板总数的20%，且每带不少于2块，上、下极不少于1块。 每张球壳板测点不少于5点，实测厚度应不 小于设计厚度，若有不合格，应加倍抽查，若仍有不合格应进行100% 超声波测厚检查。 8 3）球壳板超声波探伤 9 1 7 8 4 信 3 球壳板周边100mm范围应进行超声波检查抽查，被抽查数量不 得少于球壳板总数微的20%，且每带不少于2块，上、 系 下极不少于1块。其结果应符合规范规定，若发现超标缺陷，应 加倍抽查一， 联 若仍有超标缺陷，则100%检验。 唯 4）产品试板检查 （1）外形尺寸和数量。制造单位提供每台球形罐6块焊接试板，其尺寸为600mm×180mm。 （2）标识和材质证明书。试板材料与球罐材料应具有相同标准、相同牌号、相同厚度和相同热处理状态。试板 的坡口形式与球壳板相同。 3.球形罐组装 以5带球形罐为例：支柱和赤道板组对→赤道带板组装→中心柱安装→下温带板组装→上温带板 散装法 组装→中心柱拆除→下极板组装→上极板组装→内外脚手架搭设→调整及组装质量总体检查 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 分带组装法是在现场的一个平台或一个大平面上，按照赤道带、上下温带、上下极板等分别组对 分带法 并焊接成环带,然后把各环带组装成球形罐的方法。 4.焊接要求【一级22单】 （1）焊接程序：先焊纵缝，后焊环缝；先焊短缝，后焊长缝；先焊坡口深度大的一侧，后焊坡口深度小的一侧。 （2）焊工应对称分布、同步焊接；在同等时间内超前或滞后的长度不宜大于500mm；焊条电弧焊的第一层焊道应 8 7 1 采用分段退焊法；多层多道焊时，每层焊9道引弧点宜依次错开25～50mm。 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 5.球形罐焊后整体热处理 信 3 微 系 联 一 唯 球形罐根据设计图样要求、盛装介质、厚度、 使用 材料等确定是否进行焊后整体热处理。 整体热处理的依据 球形罐焊后整体热处理应在压力试验前进行。 整体热处理后质量检 球罐焊后热处理效果评定，包括热处理工艺报告和产品试板力学性能试验报告。 验 6.水压和泄漏性试验 球罐需经水压试验合格后方可进行泄漏性试验；泄漏性试验分为气密性试验、氨检漏试验、卤素检漏试验和氦检 漏试验，应按照设计文件规定和要求进行泄漏性试验；气密性试验所用气体为干燥的洁净空气、氮气或其他惰性 气体；气密性试验压力为球罐的设计压力。 4.7.4 设备钢结构制作与安装技术 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.钢结构制作 （1）切割与加工 机械剪切的零件，其钢板厚度不宜大于12.0mm，剪切面应平整，碳素结构钢在环境温度低于-20℃、低合金钢在 环境温度低于-15℃时，不得进行剪切和冲孔。 （2）变形矫正【一级22案】 ①碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不应进行冷矫正和冷弯曲。 ②碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700～800℃，最高温度严禁超过900℃，最低温度不 得低于600℃；低合金结构钢在加热矫正后应自然冷却。 8 2.钢结构安装 1 7 9 4 8 3 1）钢结构安装的程序 信 微 系 一般程序为：钢柱安装→支撑安联装→梁安装→平台板（层板、屋面板）、钢梯、防护栏安装→其他构件安装。 题 押 准 精 8 1 7 9 8 4 2）框架和管廊的安装【一级21单】 信 3 微 （1）按照柱、支撑、梁等的顺序安装：首节钢柱安装后要及时 进行垂直度、系标高和轴线位置校正；采用两点起 联 一 吊安装钢梁，单根钢梁长度大于21m时，需计算确定3～4个吊点或 采用平唯衡梁吊装。 （2）框架的节点采用焊缝连接时，宜设置安装定位螺栓，每个节点定位螺栓数量不得少于2个。 （3）管廊可在地面拼装成片，检查合格后成片吊装；铣平面应接触均匀，接触面积不应小于75%。 3）高强度螺栓连接要求【一级23案、20多】 （1）钢结构制作和安装单位应按规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构 件摩擦面应单独进行抗滑移系数试验；采用手工砂轮打磨时，打磨方向应与受力方向垂直。 （2）高强度大六角头螺栓连接副施拧可采用扭矩法或转角法，施工用的扭矩扳手使用前应进行校正，其扭矩相 对误差不得大于±5%。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （3）高强度螺栓安装时，穿入方向应一致，应能自由穿入螺栓孔，不得强行穿入；螺栓不能自由穿入时可采用 铰刀或锉刀修整螺栓孔，不得采用气割扩孔，且扩孔数量应征得设计单位同意。 （4）高强度螺栓连接副施拧分为初拧和终拧，大型节点处在初拧和终拧间增加复拧；初拧扭矩可取终拧扭矩的 50%，复拧扭矩应等于初拧扭矩，初拧（复拧）后应对螺母涂刷颜色标记；高强度螺栓的拧紧宜在24h内完成。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （5）高强度螺栓应按照一定顺序施拧，宜由螺栓群中央顺序向外拧紧；扭剪型高强度螺栓连接副应采用专业电 动扳手施拧，终拧以拧断螺栓尾部梅 花头为合格。 （6）高强度大六角头螺栓连接副终拧后 ，应用0.3kg重小锤敲击螺母对高强度螺栓进行逐个检查，不得有漏拧。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （7）高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、48h之前完成检查。 检查采用扭矩法或转角法，与施工方法相同。 检查数量为节点数的10%，但不应少于10个节点，每个被抽查节点按螺栓数抽查10%，且不应少于2个。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （8）扭剪型高强度螺栓终拧后，未在终拧中扭断梅花卡头的螺纹数不应大于该节点螺栓数的5%。对所有梅花卡 头未拧掉的扭剪型高强度螺栓连接副用扭矩法或转角法进行终拧并做标记。检查数量为节点数的10%，但不应少 于10个节点。 （9）高强度螺栓连接副终拧后，螺栓丝扣应外露2～3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。 3.钢结构安装注意事项【一级22（补）单】8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 4.7.5 长输管道施工技术 微 系 联 一 唯 1.长输管道的分类 长输管道是指产地、储存库和用户之间长距离输送液态或气态介质的管道。 （1）GA1级长输管道。设计压力≥4.0MPa（表压）的长输输油、输气管道。 （2）GA2级长输管道。GA1级以外的长输管道为GA2级。 2.长输管线的主要施工内容 施工程序：线路交桩→线路测量放线→施工作业带清理及施工便道修筑→防腐管运输与保管→布管→管口组对与 焊接→焊口检测与返修→管道防腐补口→管沟开挖→管道下沟、回填→管道试压→三桩（里程桩、标志桩、加密 桩）埋设。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）管口组对与焊接 （1）管子坡口加工之前用直尺或卡规检查管口的椭圆度；切割钢管时切割面应平整，不得有裂纹，坡口面与管 子中心线垂直；管口清理与组对焊接的间隔时间不宜超过2h，以避免二次清口。 （2）优先采用内对口器进行管道组对。 采用内对口器→根焊道完成后方可将内对口 器撤离； 8 7 1 9 采用外对口器→根焊道完成60%以上方可8 4撤离。 3 信 微 系 联 题 押 准 精 （3）焊接方法宜采用下向焊、手工焊打底 加自保护药芯半自动焊的方法进行主体管线的焊接；采用手工电弧焊 进行焊缝返修。 （4）焊接工艺规程有预热要求时，一般采用环形火焰 加热器或中频感应加热器预热，8预热完成后应立即进行根 1 7 9 焊道的焊接。 信 3 8 4 微 （5）后焊的焊道的起弧或收弧处应与前一道焊道起弧或收弧处 相互错开30m系m以上，严禁在坡口以外的钢管表面 联 一 起弧。 唯 （6）必须在每层焊道全部完成后，才能开始下一层焊道的焊接。 2）管道试压 （1）每段试压时的压力表不少于2块，分别安装在试压管段的首末端。压力表量程为试验压力的1.5～3倍。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 试压管段的首、末端都设置测温仪，记录管道温度，用温度自动记录仪、压力自动记录仪24h记录。 （2）试压分三个阶段：第一阶段是达到强度试验压力的30%，检查管件、焊口和阀门无异常现象，15min后继续 升压； 第二阶段是达到强度试验压力的60%，无异常，15min后继续升压； 第三阶段是达到强度试验压力的100%，无异常，进行强度稳压。 （3）严密性试验：管道强度试压合格后，将试压管段最高点的压力降到设计压力，压力稳定后，开始进行24h的 严密性试验，压降不大于1%试验压力值则严密性试验合格。 【例】下列关于内挂脚手架正装法的说法，错误的是（ ）。 A.每组对一圈壁板，就在壁板内侧沿圆周挂上一圈三脚架 B.需在三脚架上铺设跳板，组成环形脚手架 8 C.脚手架随罐壁板升高而逐层搭设，采用1吊7车吊装壁板 9 4 8 3 D.一台储罐施工宜用2～3层脚手架，信从下至上交替使用 微 系 答案：C 联 题 押 准 精 【例】关于金属拱顶储油罐倒 装法施工的说法，错误的是（ ）。 A.罐底中幅板宽度不应小于500mm，长度不应小于1000mm B.底板边缘板内侧300mm的对接焊缝应 先行组焊 C.顶板径向长缝应由中心向外分段退步焊 D.环缝焊接时，要求焊工均布，同步焊接，焊接顺序先外侧后内侧 答案：B 8 1 7 9 8 4 信 3 【例】圆柱形金属储罐制作时，为防止变形而采用的措施有 （ ）。 微 系 A.储罐排板时应尽量使焊缝集中 一 联 唯 B.储罐排板时安排焊缝对称布置 C.采取对称焊方法减少焊接变形 D.边缘板对接接头间隙外大内小 E.用弧形板定位控制纵缝角变形 答案：BCE 【例】关于金属结构安装质量检验的说法，正确的是（ ）。 A.钢网架结构总拼后所测挠度值不应超过设计值的1.15倍 B.高强度螺栓连接副终拧后的丝扣应外露3～5扣 C.每节柱的定位轴线应从下层柱的轴线直接引上 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 D.高强度螺栓连接副宜在终拧1h前完成扭矩检查 答案：A 【例】下列关于长输管道施工技术的说法，错误的是（ ）。 A.管口清理与组对焊接的间隔时间不宜超过2h B.优先采用内对口器进行管道组对 C.焊接方法宜采用下向焊方式，起弧或收弧处应与前一道焊道起弧或收弧处相互错30mm以上 D.长输管线每段试压时的压力表不少于2块，压力表量程为试验压力的1.5～2倍 答案：D 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.8 发电设备安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 多选 2 案例 5 5 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 4.8.1 电厂锅炉设备安装技术 1.电厂锅炉设备的组成 1）电厂锅炉系统主要设备 锅炉钢架、锅筒或汽水分离器及储水箱、水冷壁、过热器、再热器、省煤器、燃烧器、空气 锅炉本体设备 预热器、烟道等。 注：超临界和超超临界直流锅炉本体设备只有汽水分离器及储水箱，不含锅筒 锅炉辅助设备 送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.电站锅炉主要设备的安装技术 1）电厂锅炉安装一般程序 设备清点、检查和验收→基础验收→基础放线→设备搬运及吊装→钢架及梯子平台安装→汽水分离器及储水箱 （或锅筒）安装→锅炉前炉膛受热面安装→尾部竖井受热面安装→燃烧设备安装→附属设备安装→热工仪表保护 装置安装→单机试运行→报警及联锁试验→水压试验→锅炉风压试验→锅炉酸洗→锅炉吹管→锅炉热态调试与 试运行。 8 7 1 9 4 8 3 信 2）锅炉钢架安装 微 系 联 （1）锅炉钢架的组成及连接方式 题 押 准 其钢结构的连接方式有两种：焊接和高强度螺栓连接。 精 （2）锅炉钢架安装工艺方法 钢架安装找正： ①用弹簧秤配合钢卷尺检查中心位置和 大梁间的对角线差； ②用经纬仪检查立柱垂直度； ③用水准仪检查大板梁水平度和挠度，大板梁挠 度在板梁承重前、锅炉水压前、锅炉水压试验上水后及放水后、 锅炉整套启动前进行测量。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.8 发电设备安装技术 3）锅炉受热面组合安装 （1）锅炉受热面施工程序 锅炉受热面安装主要为地面组合及高空安装两方面。 锅炉受热面的施工程序为：设备及其部件清点检查→合金设备（部件）光谱复查→通球试验与清理→联箱找正划 线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整体找正→合金设备（部件）、焊 口安装后光谱复查等。 8 7 1 9 4 8 3 信 微 系 联 题 押 （2）锅炉受热面施工要求 准 精 ①锅炉受热面施工形式的选择 ：组合形式包括直立式和横卧式。 直立式组合就是按设备的安装状 态来组合支架，将联箱放置（或悬吊）在支架上部，管屏在联箱下面组装。 其优点在于组合场占用面积少，便于组 件的吊装； 其缺点在于钢材耗用量大，安全状况较差 。 8 1 7 9 8 4 信 3 微 系 联 一 唯 横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，然后将组合件竖立后进行吊装。 其优点就是克服了直立式组合的缺点； 其缺点在于占用组合场面积多，且在设备竖立时，若操作处理不当则可能造成设备变形或损伤。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②锅炉受热面组件吊装原则 锅炉一般为悬吊式，整个受热面通过吊杆吊挂。因此，锅炉受热面组件吊装的一般原则是：先上后下，即先吊杆 后联箱再到管屏。因为锅炉的过热器、再热器管屏受力由联箱承受，所以先吊挂联箱。 8 7 1 9 4 8 ③锅炉受热面安装质量控制要点： 3 信 微 施工技术规范的要求，并有安装公系差的完整记录。 联 题 管屏吊装时应有专用起吊工具押加固结构，调整受热面安装尺寸和受热面之间热膨胀间隙符合图纸要求并做出记 准 精 录。 水冷壁焊成整体，炉膛尺寸对角 线、水冷壁燃烧器喷口及吹灰孔位置应符合设计要求。 水冷壁、包墙过热器管与刚性梁间应固定牢靠，刚性梁校平装置安装时刚性梁腹板应调整呈水平状态。 4）锅炉密封 锅炉一次密封在锅炉水压试验前完成，二次密封在炉膛严密性试验前完成。 8 试验压力可按炉膛工作压力加0.5kPa进行正压试验，一 般负压锅炉的风压试验值选择1 7 0.5kPa。 9 8 4 信 3 微 系 5）锅炉水压试验【一级23案】 联 一 唯 锅炉受热面系统安装完成后，应进行整体水压试验，超压试验压力按 制 造厂规定执行，若无规定，试验压力应符 合： （1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。 （2）直流锅炉一次系统试验压力应为过热器出口联箱设计压力的1.25倍，且不小于省煤器进口联箱设计压力的 1.1倍。 （3）再热器试验压力应为进口联箱设计压力的1.5倍。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.锅炉热态调试与试运行 锅炉机组在整套启动以前，必须完成： ①锅炉设备，包括锅炉辅助机械和各附属系统的分部试运行； ②锅炉的烘炉、化学清洗； 8 ③锅炉及其主蒸汽、再热蒸汽管道系统吹1管7； 9 4 8 3 ④锅炉的热工测量、控制和保护系统信的调整试验工作。 微 系 联 题 押 1）锅炉化学清洗 准 精 （1）电站锅炉受热面及炉前 系统在启动前必须进行化学清洗。 （2）化学清洗结束至锅炉启动时 间不应超过20d，否则应采取防腐保护措施。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）锅炉蒸汽吹管 （1）锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。 （2）吹管临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口处加装消声器。 （3）锅炉吹管应包括：锅炉过热器、再热器、主蒸汽管道及再热蒸汽管道。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （4）汽包锅炉吹管时的压力下降值应控制在饱和温度下降值不大于42℃的范围内。 （5）吹管过程中，至少有一次停炉冷却（时间12h以上），以提高吹管效果。 3）锅炉试运行 （1）在试运行时使锅炉升压：在锅炉启动时8升压应缓慢，升压速度应控制，尽量减小壁温差以保证分离器储水 7 1 9 4 箱（锅筒）的安全工作，同时仔细对人3 8孔、焊口、法兰等部位进行检查。 信 微 （2）发现有泄漏时应及时处理，同系时要仔细观察各联箱、分离器储水箱（锅筒）钢架支架等部位的热膨胀及其 联 题 位移是否正常。 押 准 精 （3）对于300MW级及以上的机组，锅炉应连续完成168h满负荷试运行。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.8.2 汽轮发电机安装技术 1.汽轮发电机系统设备组成 1）汽轮机设备组成 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）发电机设备组成 汽轮发电机由定子和转子两部分组成。 （1）旋转磁极式发电机定子主要由机座、定子铁芯、 定子绕组、端盖等部分组成。 8 1 7 9 （2）转子主要由转子锻件、励磁绕组、护环、中心环和 风 扇等组成。 信 3 8 4 微 系 联 一 唯 【知识点回顾】 汽轮发电机的性能参数 汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、效率、励磁电压、励磁 电流、绕组接法等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.汽轮机主要设备的安装技术要求 1）汽轮机设备安装程序 散装到货的汽轮机，在现场进行汽轮机本体安装的程序：基础和设备验收→底座（台板）安装→汽缸和轴承座安 装→轴承安装→转子安装→导叶持环或隔板安装→汽封及通流间隙检查与调整→上、下汽缸闭合→二次灌浆→联 8 7 1 轴器安装→变速齿轮箱和盘车装置安装→4 9汽缸保温→调节系统安装→调节系统和保安系统整定与调试。 8 3 信 微 系 联 题 押 准 精 2）电站汽轮机的安装 （1）基础和设备的验收 （2）汽缸和轴承座安装 8 1 7 一般电站汽轮机的低压缸是分段到货的，需要在现场组合装配；对于汽轮机的高中9压缸是整体组装供货的，不需 8 4 信 3 要在现场重新组合装配。 微 系 联 一 唯 ①低压缸组合安装 低压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前段（汽侧）先分别就位，调整水平、标高、中 心后试组合，符合要求后，将前、后段分开一段距离，再次清理检查垂直结合面，确认清洁无异物后再进行正式 组合。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 组合时汽缸找中心的基准可以用激光、拉钢丝、假轴、转子等。 低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。 低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再进行通流间隙调 整。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 ②整体到货的高、中压缸安装 整体到货的汽轮机高、中压缸现场不需要组合装配， 汽轮机轴通过辅装在缸体端部的运输环对转子和汽缸的轴向、 8 1 7 径向进行定位，但在汽缸就位前要测量运输环轴向和径向的定位尺寸，并以制造厂9家的装配记录校核，以检查缸 8 4 信 3 内的转子在运输过程中是否有移动，确保通流间隙不变。 微 系 联 一 唯 （3）转子安装 ①转子安装：转子吊装、转子测量和转子、汽缸找中心。 ②转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。 ③转子测量应包括：轴颈椭圆度、不柱度的测量，转子跳动测量（径向、端面和推力盘瓢偏），转子弯曲度测量， 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 联轴器端面止口配合间隙测量。 ④对转子叶片应按制造厂要求进行叶片静频率测试。 ⑤转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。 （4）隔板安装 8 ①隔板安装找中心方法一般有假轴找中心、7拉钢丝找中心、激光准直仪找中心。 1 9 4 8 （5）汽封及通流间隙的检查与调整 信 3 微 系 当径向汽封间隙过大时，可以修联刮汽封块在洼窝中承力的接触部位；间隙过小时，可以修刮或加工汽封片边缘使 题 押 其尖薄平滑。 准 精 8 1 7 9 （6）上、下汽缸闭合 8 4 信 3 微 系 联 一 ①扣盖工作全程应连续进行，不得中断。 唯 ②进行试扣。汽轮机正式扣盖之前，应将内部零部件 全部装齐后进行试扣，以便对汽缸内零部件 上、下汽缸闭合 的配合情况全面检查。确保气缸内部清洁无杂物、结合面光洁。 （汽轮机扣大 ③汽轮机安装中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%～60%的规定力矩对 盖） 汽缸螺栓左右对称进行预紧，然后再用100%的规定力矩进行紧固。高压缸螺栓采用热紧时，加热 应采用专用工具，螺栓应均匀受热，蝶、纹部位避免直接受到烘烤，热紧螺栓应按冷紧相同的顺 序进行，加热后热紧工作一次完成。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （7）凝汽器安装【一级23单、20案】 ①凝汽器壳体的就位和连接：其支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。凝汽器与低压缸 排气口之间的连接，采用具有伸缩性能的中间连接段。 ②凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。已经就位在 弹簧支座上的凝汽器，灌水试验前应加临时支撑。灌水试验完成后应及时把水放净。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （8）轴系对轮中心的找正 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.8 发电设备安装技术 3.发电机设备的安装技术要求 1）发电机设备安装程序【一级20单】 发电机设备的安装程序：台板（基架）就位、找正→定子就位、找正→定子及转子水压试验→发电机穿转子→氢 冷器安装→端盖、轴承、密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密性试验等。 8 7 1 2）发电机定子安装技术要求 4 9 8 3 信 （1）发电机定子的卸车要求 微 系 联 卸车方式主要采用液压提升装置题卸车或液压顶升平移方法卸车。 押 准 （2）发电机定子的吊装技精术要求 发电机定子吊装通常有采用液 压提升装置吊装、专用吊装架吊装和行车改装系统吊装三种方案。 8 1 7 9 8 4 信 3 微 系 3）发电机转子安装技术要求 一 联 唯 （1）发电机转子穿装前进行单独气密性试验。 重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力和允许漏气量应 符合制造厂规定。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）发电机转子穿装工作要求： ①必须在完成机务（如支架、千斤顶、吊索等服务准备工作）、电气与热工仪表的各项工作后，会同有关人员对 定子和转子进行最后清扫检查，确定其内部清洁、无任何杂物并经签证后方可进行。 ②转子穿装要求在定子找正完、轴瓦检查结束后进行。 转子穿装工作要求连续完成，用于转子穿装的专用工具由发电机制造厂提供，不同的机组有不同的穿转子方法， 常用的方法有滑道式方法、接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的方法等。 4.8.3 风力发电设备安装技术 1.风力发电设备的安装程序 风力发电设备的安装程序：施工准备→基础及锚栓安装→塔底变频器、电器柜安装→塔筒安装→机舱安装→发电 8 机安装（若有）→叶片与轮毂地面组合→1叶7轮安装→其他零部件安装→电气设备安装→调试试运行→验收。 9 4 8 3 信 微 系 联 题 押 准 精 2.风力发电设备安装技术要求 8 1 7 9 安装前应编制风力发电风机组安装施工的专项施工方案。 信 3 8 4 微 1）塔筒安装要求 系 联 一 按照由下至上的吊装顺序进行塔筒的安装。 唯 ①塔筒结合面法兰清理干净，第一节安装前在第一节塔筒下法兰外缘和内缘各涂一圈密封胶。 ②塔筒螺栓分别使用电动扳手和液压扳手等专用工具，并按厂家要求进行紧固。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）叶轮安装要求 （1）观察轮毂、叶片表面有无损伤，确定无异常后，将轮毂固定在组合支架上与3片叶片进行组合。 （2）吊装组合后的叶轮要保持叶片位置和角度的正确，吊装过程中对叶片与吊索具及溜绳进行防护。 （3）叶轮与机舱的螺栓紧固应使用电动扳手和液压扳手等设备进行紧固。 4.8.4 太阳能发电设备安装技术 1.光伏发电设备安装技术 1）光伏发电设备的安装程序【一级21单】 施工准备→基础检查验收→设备检查→光伏支架安装→光伏组件安装→汇流箱安装→逆变器安装→电气设备安 装→调试→验收。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）光伏发电设备安装技术要求 光伏发电设备安装前应制定光伏发电设备的 专项施工方案，方案中应包括在运输和安装中防止光伏组件损伤的针 对性措施。 8 1 7 9 项目 安 装技术要求 信 3 8 4 光伏组件 微 光伏组件之间的接线在组串后应进行光伏组件 串的开路电压系和短路电流的测试，施工时严禁接触 联 安装要求 组串的金属带电部位 唯 一 汇流箱 检查汇流箱部件应完好且接线不松动，所有开关和熔断器处于断开状态，汇流箱安装位置符合设 安装要求 计要求，垂直度偏差应小于1.5mm 逆变器 逆变器基础型钢其顶部应高出抹平地面10mm并有可靠的接地，逆变器本体的预留孔及电缆管口 安装要求 进行防火封堵 2.光热发电设备安装技术 1）光热发电设备的安装程序【一级22（补）单】 （1）槽式光热发电设备安装程序 施工准备→基础检查验收→设备检查→集热器支架安装→集热器及附件安装→换热器及管道系统安装→汽轮发 电机设备安装→电气设备安装→调试→验收。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）塔式光热发电设备安装程序 施工准备→基础检查验收→设备检查→定日镜安装→吸热器钢结构安装→吸热器及系统管道安装→换热器及系 统管道安装→汽轮发电机设备安装→电气设备安装→调试→验收。 2）光热发电设备安装技术要求 安装前应制定光热发电设备的专项施工方案，明确根据现场条件和光热设备的特点选择恰当的吊装机械，制定吊 装方案。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 （1）槽式光热发电设备集热器安装技术要求 ①集热器应从驱动端到末端进行安装 ②每个单元集热器安装后应进行旋转试验，无技术要求时，试验转动角度应为-180°～180°，误差为±10°。 ③集热器安装0°位置验证：驱动装置将集热器开口调整到0°位置，使用测斜仪进行测量，倾斜高差值≤3mm。 ④集热器单元旋转：集热器单元应达到设计旋转极限点±120°误差值≤10°，且符合设计误差要求。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）塔式光热发电集热设备安装技术要求 ①定日镜与支架固定牢固，安装位置、镜面调整角度符合设计要求。 ③塔式吸热器管屏设备内部应清洁，无杂物、无堵塞；安装时应对称进行，单面安装应不多于2组。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 【例】下列电站锅炉钢架安装找正的说 法，正确的是（ ）。 A.用直尺测量立柱中心距离 B.用经纬仪检查立柱垂直度 C.用水准仪检查大板梁挠度 1 7 8 9 8 4 D.大板梁挠度应在水压试验后进行 信 3 微 E.用弹簧秤配合钢卷尺检查大梁间的对角线差 系 联 一 答案：BCE 唯 【例】锅炉蒸汽管路冲洗与吹洗的范围包括（ ）。 A.锅炉省煤器管道 B.锅炉过热器管道 C.水冷壁管道系统 D.过热蒸汽管道 E.空气预热器管道 答案：BD 【例】下列设备中，属于汽轮机系统设备的是（ ）。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 A.凝汽器 B.水冷壁 C.省煤器 D.送引风设备 答案：A 【例】大型汽轮发电机组轴系对轮中心找正时，应以（ ）为基准。 A.低压转子 B.中压转子 C.高压转子 D.电机转子 8 答案：A 1 7 9 4 8 3 信 微 系 【例】发电机安装程序中，发电联机穿转子的紧后工序是（ ）。 题 押 A.端盖及轴承调整安装 准 精 B.氢冷器安装 C.定子及转子水压试险 D.励磁机安装 答案：B 【例】不属于光热发电设备组成的是（ ）。 8 A.汇流箱 9 1 7 8 4 信 3 B.集热器设备 微 系 C.汽轮机 一 联 唯 D.热交换器 答案：A 【例】风力发电设备安装程序中，塔架安装的紧后工序是（ ）。 A.机舱安装 B.发电机安装 C.叶轮安转 D.电器柜安转 答案：A 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 【案例背景】在未采取任何技术措施的情况下，A公司对凝汽器汽侧进行了灌水试验（见下图），无泄漏，但造 成部分弹簧支座因过载而损坏。 8 7 1 9 4 8 3 信 微 【问题】写出凝汽器灌水试验前后系的注意事项。灌水水位有何具体要求？轴系中心复找应在凝汽器什么状态下进 联 题 行？ 押 准 精 解析：（1）就位在弹簧支座上的凝汽器，灌水试验应加临时支撑，灌水试验完成后及时把水放净。 （2）凝汽器组装完毕后，汽侧应进行灌水试验，灌水高度宜在汽封洼窝以下100mm，维持24h应无渗漏。 （3）应在凝汽器灌水至运行重量的 状态下进行。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.9 冶炼设备安装技术 ♛ 分值分布 年份 2020 2021 2022 2023 2024 单选 1 1 1 1 多选 2 案例 10 4.9.1 炼铁设备安装技术 1.高炉炼铁设备 炉体框架、炉壳、冷却设备、炉喉钢砖、炉顶保护板、炉顶装料设备等主 高炉本体设备包括 要部件。 8 7 原料系统设备包括 矿9 1槽设备、焦槽设备、中间料仓设备、料车上料设备、上料主皮带机等。 4 8 3 信 送风系统设备包括 微 鼓风设备、热风炉设备、风口装置等。 系 联 题 煤气系统设备包括 煤气除尘器设备、环缝洗涤塔设备等 押 准 精 渣铁系统设备包括 炉前设备、铸铁机、水力冲渣设备等 8 1 7 9 8 4 信 3 微 系 联 一 2.高炉本体结构的安装要求 唯 高炉本体结构包括炉体框架和炉壳。 高炉是横断面为圆形的炼铁竖炉，自上而下分为炉喉、炉身、炉腰、炉腹、炉缸5部分。 高炉本体在现场组合安装。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）高炉炉体框架安装 （1）高炉炉体框架的组成及连接方式：高炉炉体框架是布置在炉壳四周承受炉体各层平台和炉顶设备荷载的钢 8 7 结构。框架由炉体下部框架、炉体上部框9架1和炉顶刚架三部分组成。其钢结构的连接方式有焊接和高强度螺栓连 4 8 3 信 接两种。 微 系 联 题 押 准 （2）高炉炉体框架安装工艺： 精 ①炉体下部框架安装时，与基础固定的第一段立柱吊装就位后，应调整和检查纵横向中心线、标高、柱间两对角 线长度之差和立柱的垂直度，符合 要求后应进行二次灌浆。 ④立柱安装应逐段或逐层检测和调整标高、纵横向中心线、柱间两对角线长度之差、立柱垂直度。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）高炉炉壳安装 （1）高炉炉壳拼装 ①高炉炉壳采用现场组装成环带吊装。 ②炉壳拼装时，不得用点焊的方式连接炉壳，应配置相应的装配卡具夹紧构件、花篮螺栓等临时措施，保证炉壳 拼装的尺寸允许偏差符合规范要求。 ③炉壳拼装时，宜将临时平台、栏杆、梯子等同时拼装。炉壳组装成单带后，应设加固支撑件，单带吊装宜采用 专用吊架吊装。 （2）高炉炉壳焊接 ①炉壳焊接应有相应的焊接工艺评定报告，并根据焊接工艺评定报告编制焊接作业指导书。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ②炉壳应先焊内侧焊缝再焊外侧焊缝，并应先焊各带立焊缝、后焊横焊缝。应由多名焊工均布圆周，采用对称方 向、多层多焊道、分段退焊的方法进行焊接。 ③壳体结构件开孔处与管道或短管的焊接，应采用与主体材料成分和性能相同或相近的低氢型焊条。 8 7 1 9 4 （3）高炉炉壳安装 3 8 信 微 ①高炉炉壳的安装可采用正装法、系倒装法、上部倒装和下部正装法、线外拼装整体滑移法等安装工艺。 联 题 正装法→炉壳安装与框架安装押应同步进行。 准 精 其他→框架应先于炉壳的安装。 8 1 7 9 8 4 信 3 微 系 联 一 ②正装法炉壳安装的一般程序：炉底钢结构安装→炉底板铺设→炉 底板唯压力灌浆→炉缸段炉壳安装→风口段炉壳 安装→炉腹段炉壳安装→炉腰段炉壳安装→炉身段炉壳安装→炉喉直段炉壳安装→炉顶封板段炉壳安装→炉顶 法兰安装。 ③炉壳吊装就位前，在炉底板上设置中心标板，并测量投点，底板上设置炉中心测量塔架，并在中心测量塔架上 挂设炉中心线坠。 ④逐带组装炉壳，应分别测量炉壳半径、炉壳带中心相对炉底中心的同心度。架设水准仪测量炉壳钢板带上口高 度差等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⑤高炉炉腰以上的炉壳安装，应设置能搁置在炉壳上的活动的测量桥，并在测量桥上挂设中心线坠和架设水准仪， 分别测量各段炉壳半径、炉壳带中心相对炉底中心的同心度、炉壳带上口高度差等。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 3.高炉本体主要设备的安装要求 1）炉体冷却设备安装 高炉内部冷却设备主要是采用冷却壁和冷却 板。 （1）炉体冷却壁设备安装前，须进行通球试验 。 （2）冷却壁通球试验合格后应进行压力试验，试验压力应为工作压力的1.5倍，应稳压10min，再将压力降至工 8 1 7 9 作压力，应停压30min，以压力不降、无渗漏为合格。 8 4 信 3 微 （3）冷却壁在现场安装过程中，不得碰撞。在吊装过程中发生严重碰撞并留有伤痕时，应单独再次进行水压试 系 联 验并合格。 唯 一 2）风口装置安装 （1）带水冷装置的大套、中套及小套，安装前进行压力试验。 （2）风口大套、中套及小套，可采用高炉热风环管下的电动单轨吊并辅以链式起重机吊装就位，中套及小套可 采用配重平衡法吊装。 （3）风口固定装置顶紧后，顶板与大套法兰之间的间隙应不小于10.0mm。大套与中套的密合面间用0.1mm塞尺检 查，塞入深度不应大于接触长度的1/3。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 系 联 题 4.热风炉安装技术 押 准 精 热风炉主要作用是向高炉连续不断地输送温度高达1100～1300℃的热风。 1）炉底安装技术要求 （1）热风炉蓄热室底板下采用铺垫 干砂时，干砂铺垫后应采取防雨措施，并应立即安装蓄热室底板。热风炉底 板与干砂应接触均匀且接触面大于60%。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）热风炉纵、横向中心线应与炉底板上的0°、90°、180°、270°四芯线重合，炉中心应投设在炉底上的中 心标板上。重点检查炉底板纵横向中心线、炉底板标高、炉底板上口高度差及炉底板焊后的水平度。 （3）热风炉蓄热室底板厚度小于20mm时，砌砖前应先进行底板对接焊缝的真空度试验，真空度为40kPa时，应无 泄漏。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）直筒段炉壳安装技术要求 （1）直筒段下部炉壳的安装，在炉底板中心处应设置测量塔架。上部壳体安装时，应设置搁置在炉壳上的活动 测量桥，并应在活动测量桥上挂设炉中心线坠和架设水准仪，应分别测量炉壳半径、炉壳钢板圈（带、环）上口 高度差、炉壳钢板圈（带、环）中心相对炉底中心的同心度等。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （2）热风炉直筒段炉壳安装允许偏差： 炉壳钢板圈（带、环）中心与炉底中心应 重合，允许偏差为热风炉高度1/1000，且不大于30.0mm； 炉壳钢板圈（带、环）上口高度差，允许偏差为4.0mm； 炉壳钢板圈（带、环）的最大直径与最小直径之差 ，允许偏差为热风炉直径的2/1000。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.9 冶炼设备安装技术 4.9.2 炼钢设备安装技术 1.转炉炼钢工艺设备 1）转炉生产设备 （1）原料供应系统：包括铁水预处理、铁水倒罐站、混铁炉、废钢间、铁合金供应及石灰供应等设备。 （2）吹炼、精炼与出钢系统：包括转炉本体、托圈、倾动装置、出钢、出渣及钢水精炼等设备。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）供氧系统：包括氧枪、氧枪横移（更换）小车、氧枪升降设备及滑道、氧气阀门间设备、副枪系统等设备。 （4）烟气净化与煤气回收系统： 包括烟气冷却设备、煤气回收设备、蒸汽回收设备、烟气除尘及净化设备。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）连铸生产主要设备 （1）浇注设备：包括钢包回转台、中间罐车、烘烤器。 （2）连续铸钢设备：包括结晶器及振动装置、二次冷却装置、拉矫机、扇形段更换装置、引锭杆装置。 （3）出坯和精整设备：包括输送辊道、剪切机、喷印机、推钢机、翻钢机等设备。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2.转炉炼钢设备安装技术 转炉本体设备吊装方法主要有台车法、滑移法、流动式起重机或卷扬机与滑轮组相配合吊装。 3.转炉本体安装技术 1）转炉本体设备安装程序 8 7 1 9 4 基础交接验收→基准线、点的设置→坐3浆8垫板设置→转炉支撑装置安装→托圈与轴承座装配→托圈吊装找正→炉 信 微 壳组对→整体移动就位→倾动装置系安装→炉体附属管道配管→调整、试车。 联 题 押 准 精 8 2）安装方法 1 7 9 8 4 信 3 ①转炉托圈与耳轴一般为整体进场，超大型转 炉的托圈与耳轴分微段运至现场，由设备制造厂在现 系 场进行装配。 一 联 托圈与轴承 唯 ②托圈水冷系统应做水压试验和通水试验，试验压力应 为工作压力的1.25倍，应在试验压力下稳 座装配 压10min，再降至工作压力，停压30min，以压力不降、无渗漏为合格；通水试验进出水应畅通无 阻，连续通水时间不应少于24h，应无渗漏。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 转炉炉壳安装采用正装还是倒装法，关键要看是否利于托圈炉壳连接装置安装。 ■当连接装置位于托圈的下表面，且托圈上面无定位装置时，为便于连接装置的焊接安装，一般 炉壳组对安 采用倒装法； 装 ◆当连接装置位于托圈的下表面，托圈上面有定位装置，且连接装置较适合由下部进行安装时， 一般采用正装法。 8 7 1 9 4 倾动装置装配 倾动装置3 8由电动机、一次减速机、二次减速机、扭力杆装置组成 信 微 系 倾联动装置一次减速器正反向单独运转各不应少于1h，运行应平稳，应无异常振动和 题 押 炉体及倾动设备调整试车 准噪声，轴承应温升正常。试运行后应检查炉壳、托圈及炉壳与托圈连接装置的焊缝， 精 应无裂纹，螺栓连接应无松动。 8 1 7 9 8 4 信 3 微 系 联 一 唯 4.连铸机安装要求 1）基准点和基准线的设置 （1）连铸机纵向基准线一般设置3条：纵向中心线、铸流中心线及辅助纵向中心线。 （2）连铸机横向基准线设置3条：铸流外弧线、最终矫直辊中心线及输送辊道起始辊的轴线中心线。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）钢包回转台设备安装 （1）钢包回转台的安装程序 基础交接验收→基准线、点的设置→坐浆垫板设置→底座安装→液压旋转接头、电气滑环安装→回转轴承安装→ 驱动装置安装→回转体安装→回转臂安装→钢包加盖装置安装→机体配管及附件安装→单体试车。 8 7 1 9 4 8 3 信 微 2）钢包回转台设备安装 系 联 题 （2）大包回转台底座安装 押 准 精 ①钢包回转台底座的纵、横向中心线允许偏差为2.0mm；标高允许偏差为±1.0mm；水平度在底座与回转轴承结合 面测量，用平尺配合框架水平仪 检查，允许偏差为0.05/1000。 ②地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的70%，待上部设备安装完成之后再按 设计值最终紧固。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （3）钢包回转台试运行 ①钢包回转台回转机构应在全行程回转不少于5次，运行应平稳，停位应准确，并应无异常振动和噪声。 ②回转臂应在全行程升降不少于5次，运行应平稳，停位应准确。回转臂应按设计技术文件的规定进行冷满负荷 和冷超负荷试验。 3）连续铸钢设备安装 （1）扇形段支撑框架安装 ①扇形段分为弧形段、矫直段和水平段，与此对应有弧形段支撑框架、矫直段支撑框架和水平段支撑框架。 ②支撑框架底座安装按照从下往上的顺序进行，应检查纵横向中心线、标高、水平度及左右两底座轴孔同心度允 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 许偏差，同心度宜采用拉线和内径千分尺检查，允许偏差为0.2mm。 ③在支撑框架扇形段结合面上和基准销上用精密水准仪测量标高，用平尺、量块或方水平仪检测水平度，用经纬 仪测量中心线，以达到精度要求。 （2）连续铸钢设备试运行 8 7 1 9 4 ①结晶器振动机构连续运行不应少于2h3 8，应无异常噪声，振动频率和振幅应符合设计技术文件的规定。 信 微 ②扇形段辊组应连续运行不少于2h系，无异常振动和噪声，轴承温升应正常。 联 题 ③扇形段更换装置传动机构减押速器应单独运行不少于30min，应无异常振动和噪声，轴承温升应正常，然后各机 准 精 构在全行程内动作不应少于5次，动作应灵活，停位应准确。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.9 冶炼设备安装技术 4.9.3 轧机设备安装技术 1.轧钢工艺设备 1）轧钢设备【一级24案】 （1）轧钢主要设备：通常把使轧件产生塑性变形的机器称为轧机。轧机由工作机座、机架、传动装置（接轴、 齿轮座、减速机、联轴器）、主电机、轧辊等组成。这一机器系统称主机列，也称轧钢主要设备。 8 7 1 9 4 8 3 信 微 系 联 题 2）轧机的分类 押 准 精 （2）按轧辊在机座中的布置形式可分为：具有水平轧辊的轧机、具有立式轧辊的轧机、具有水平轧辊和立式轧 辊的轧机、具有倾斜布置轧辊的轧机以及其他轧机五种形式。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.轧机设备安装要求 1）轧机设备安装精度要求 轧机设备安装精度等级可划分为I、Ⅱ两级： （1）I级精度项目应包含板带轧机、粗轧与精轧的带材连轧机、平整机、管材连轧机、高速线材轧机、棒材轧机、 型材连轧机、中厚板成品轧机等。 （2）Ⅱ级精度项目应包含开坯机、钢坯轧机、穿孔机、焊管轧机等。 2）轧机机架吊装 轧机机架吊装方法有：行车吊装法、流动式起重机吊装法、专用起重装置吊装法等。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.主机设备安装要求 1）安装程序 基础验收→基准点、线设置→垫板安装→轧机底座安装→机架安装→上下横梁安装→轧辊调整装置安装→轧辊平 衡装置安装→换辊装置安装→轧机主传动装置安装→设备机体配管→二次灌浆→支撑辊、工作辊安装→试运行。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2）轧机底座安装 （1）轧机底座的调整顺序是依据轧制中心线和机架窗口中心线为基准，首先找平找正出口侧底座，并以出口侧 底座为基准调整入口侧底座。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）单机架轧机底座安装主要检测项目：两底座标高、两底座纵横向中心线、入口侧和出口侧底座水平度、同 一台轧机两底座间水平度、入口侧底座相对轧机中心线平行度、同一台轧机两底座间平行度。 （3）连轧机底座安装时，宜以中间轧机为基准向两侧轧机底座延伸，并应检查相邻轧机两底座间的水平度和平 行度。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）轧机机架安装【一级24案】 （1）轧机机架的安装应检查机架垂直度、水平度、中心线、机架窗口在水平方向的扭斜、两机架窗口中心线的 水平偏斜及连轧机相邻两机架平行度等。 （2）轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面和内侧面测量。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）机架垂直度应在传动侧和操作侧两个机架窗口出口方向的衬板面、机架内侧面或外侧面上测量； 机架水平度应在机架窗口底面测量； 8 机架窗口中心线水平偏斜和水平方向扭斜测量时，应在 传动侧和操作侧两个机架窗9口1 7 出口侧衬板面上测量。 8 4 信 3 微 系 联 一 唯 （4）轧机地脚螺栓的紧固通常采用液压螺母拉伸法。 （5）轧机机架的精调就是以基础沉降观测为依据，如果基础沉降均匀，各部安装精度检查均在标准内，则不需 再进行精调，直接进行二次灌浆；如果基础沉降不均匀，产生较大的偏沉，安装精度在重要项目上达不到技术要 求，待沉降基本稳定后要进行精调。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4）传动装置安装【一级24案】 （1）传动装置的最终调整应在轧机基础沉降趋于稳定、轧机机架安装验收后进行。 （2）传动装置中心线的调整应以轧制中心线和轧机机列中心线为基准，其标高调整应以轧机底座的实际标高为 基准。 （3）整体安装的传动电机水平度以转子轴颈 为测量面，分体安装的传动电机以转子两轴承座剖分面为水平度测 8 7 1 9 量面，装配后仍在转子轴颈处进行复核8。4 3 信 微 系 联 题 押 准 精 5）试运行 ①轧机低速压下装置、高速压下装置往返运转均不应少于5次。 ②主传动电动机空载试运行不应少于0.5h； 8 1 7 9 电动机带动减速机试运行不应少于0.5h； 8 4 主机 信 3 电动机带动减速机、齿轮机座试运行不应少于0.5h； 微 设备 联 系 电动机带动减速机、齿轮机座和轧机试运行，按额定转速的25%、一50%、75%、100%分别试运行，且不应少 试运 唯 于2h。 行 ③换辊装置及其他设备往返运行均不应少于5次。 ④试运行设备轴承温度应正常，滚动轴承温升不超过40℃，且最高温度不得超过80℃；滑动轴承温升不 得超过35℃，且最高温度不得超过70℃。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.9 冶炼设备安装技术 4.9.4 空分与制氧设备安装技术 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 1.制氧设备组成 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.制氧设备安装要求 制氧机冷箱装置（空分塔）安装流程：基础交接验收→基准线、点的设置→坐浆垫板设置→冷 箱下部结构安装→塔器安装→冷箱上部结构安装→大口径管道就位→冷箱结构封顶→管道安装 →系统吹扫试压→工艺检查→裸冷试验→珠光砂充填。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3.冷箱安装要求 1）冷箱结构安装要求 （1）重点控制箱体的中心线和垂直度，检查每层箱体的顶面标高和同层箱体顶面高差、同层箱 体上平面对角线差、相邻箱板接头错位、冷箱总体高度和总体垂直度。 （2）冷箱外部面板焊接采用密封焊，8焊接应有相应的焊接工艺评定报告，并应根据焊接工艺评 7 1 9 4 8 定报告编制焊接作业指导书。 3 信 微 系 联 题 押 准 精 2）塔器设备安装要求 8 （1）重点检查精馏塔上塔、精馏塔下塔、上塔 和下塔组对焊接后的垂直度。 1 7 9 8 4 （2）塔器现场组对对接焊缝质量等级 信 3 微 系 ①当采用对接接头时，焊缝应进行射线检测，焊缝质量等 级应符合《联承压设备无损检测第2部分： 一 唯 射线检测》NB/T47013.2—2015中的Ⅱ级规定。 ②当采用搭接接头双面角焊时，焊缝应进行着色渗透检测，焊缝质量等级应符合《承压设备无 损检测第5部分：渗透检测》NB/T47013.5—2015中的I级规定。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 3）冷箱内铝镁合金管道安装要求 （1）管道脱脂 管道脱脂宜设专用的脱脂场所，所有阀门和管道及管道附件应进行脱脂处理，脱脂剂宜选用四 氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。 （2）管道清洗脱脂检验方法【一级24多】 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）管道安装要求 ①管道安装顺序遵循先大口径管、后小口径管，先长管、后短管，先主管、后支管的原则。在 同一高度平面内，以精馏塔或其 他空分设备为中心，先里面的管道，后外面的管道。 ②冷箱外氧、氮、氩等液态产品管道 ，当采用隔热套管保冷时，应先安装内部管道，焊缝射线 检查和系统压力试验合格后，再装隔热套 管并充填绝热材料，绝热材料充填应密实。 8 1 7 9 （4）管道焊接要求 信 3 8 4 微 ①冷箱内管道宜采用氩弧焊焊接，冷箱管道的焊接应有 相应的焊接工系艺评定报告，并应根据焊 联 一 接工艺评定报告编制焊接作业指导书。 唯 ②铝镁合金管道固定口焊接时： ≥DN100的管道→嵌入式复合衬圈； ＜DN100的管道→嵌入式不锈钢衬圈。 4）管道试压要求 空分塔内系统多，压力等级不同，应按系统、压力等级设置不同的试压回路分别试压。试验介 质宜采用干燥无油的压缩空气、氮气。 （1）冷箱内管道应做强度试验，试验压力应为工作压力的1.15倍，稳压10min，压力不降为合 格。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）冷箱内管道应在强度试验合格后做严密性试验，并应将强度试验后的压力降至工作压力， 稳压30min，用发泡剂检验，不泄漏为合格。 （3）冷箱内管道应做泄漏量试验，试验压力应为工作压力，停压12h，在试验压力稳定30min 后，开始记录起点压力、起点温度，泄漏率不应大于2.5%为合格，泄漏率。 5）裸冷试验要求 （1）裸冷是在塔内管道、阀门和空分设备全部安装完毕，并进行了全面加热和吹除后，在冷箱 充填珠光砂、矿棉前，对冷箱系统的设备、管道进行冷状态下的开车冷冻，是对空分设备低温 的考核。 8 7 1 （2）裸冷试验要求： 4 9 8 3 信 ①裸冷试验应进行至膨胀机进微、出口温度不再下降，设备、管路外表面上结白霜后，保持时间 系 联 不应少于4h。 题 押 准 ②在结白霜状态下，精系统各部位应无变形、无泄漏。 ③裸冷试验结束后和化 霜前应对冷箱内所有法兰、阀门及支架的连接螺栓进行紧固。 ④裸冷试验结束后应对整个冷却系统加温解冻。系统恢复到常温后，应以工作压力对整个系统 进行通气检查，有泄漏时应消除 故障，必要时应再次进行裸冷试验。 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.9 冶炼 设备安装技术 4.9.5 炉窑砌筑施工技术 1.炉窑的分类 炉窑按其生产过程可分为两大类：动态炉窑和静态炉窑。 2.炉窑砌筑施工技术要求 8 7 1 9 1）炉窑砌筑前工序交接要求 8 4 3 信 微 （1）炉窑的砌筑工程应于炉体骨架系结构和有关设备安装完毕，经检查合格并签订交接证明书后，才可进行施工。 联 题 （2）在工序交接时，对上一工押序应及时进行质量检查验收并办理工序交接手续。工序交接证明书内容齐全。 准 精 2）耐火砖砌筑的施工程序 （1）动态炉窑的施工程序 ①动态炉窑砌筑应在炉窑单机无负荷试 运行合格并验收后方可进行。 ②砌筑的基本顺序：从热端向冷端（或从低端向高端）→分段作业划线→选砖→配砖→分段砌筑→分段进行修砖 及锁砖→膨胀缝的预留及填充。 8 1 7 9 8 4 信 3 微 系 联 一 唯 （2）静态炉窑的施工程序 ①静态炉窑的施工程序与动态炉窑的施工程序基本相同。 ②静态炉窑施工程序和动态炉窑施工程序的不同之处： ◆不必进行无负荷试运行； ◆砌筑顺序必须自下而上进行； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ◆每环砖均可一次完成砌筑； ◆起拱部位应从两侧向中间砌筑，并需采用拱胎压紧固定； ◆锁砖完成后，拆除拱胎。 3.耐火砖底和墙砌筑施工技术要求【一级21单】 1）耐火砖底砌筑施工技术要求 8 ①反拱底应从中心向两侧对称砌筑； 1 7 9 4 8 3 ②砌筑反拱底前，应用样板找准砌筑信弧形拱的基面； 微 系 ③斜坡炉底应放线砌筑。 联 题 押 准 精 8 1 7 9 2）耐火砖墙砌筑施工技术要求 8 4 信 3 微 （1）圆形炉墙应按中心线砌筑。当炉壳的中心线垂直误差和半 径误差符合炉系内形要求时，可以炉壳为导面进行 联 一 砌筑。 唯 （2）弧形墙应按样板放线砌筑。砌筑时，应经常用样板检查。 （3）砌砖时应用木槌或橡胶锤找正，不应使用铁锤。砌砖中断或返工拆砖时，应做成阶梯形的斜槎。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 4.耐火砖拱和拱顶砌筑技术要求 （1）不得用加厚砖缝的方法找平拱脚；拱脚砖应紧靠拱脚梁砌筑。 （2）拱和拱顶应错缝砌筑，并应沿纵向缝拉线砌筑，保持砖面平直。 （3）拱和拱顶必须从两侧拱脚同时向中心对称砌筑。砌筑时，严禁将拱砖的大小头倒置。 （4）锁砖应按拱和拱顶的中心线对称均匀分布。锁砖砌入拱和拱顶内的深度宜为砖长的2/3～3/4，拱和拱顶内 锁砖砌入深度应一致。打锁砖时，两侧对称7 8的锁砖应同时均匀地打入。 1 9 4 8 （5）跨度大于5m的拱胎在拆除前，应信设3置测量拱顶下沉的标志；拱胎拆除后，应做好下沉记录。 微 系 联 题 押 准 精 5.不定形耐火材料施工技术要求 1）耐火浇注料的施工程序 8 1 7 9 材料检查验收→施工面清理→锚固钉焊接→模板制作安装 →防水剂涂刷→浇注料 信 3搅8 4 拌并制作试块→浇注并振捣 微 →拆除模板→膨胀缝预留及填充→成品养护。 系 联 一 唯 2）施工技术要求 （1）搅拌耐火浇注料的用水应采用洁净水。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （2）浇注料应采用强制式搅拌机搅拌。 （3）搅拌好的耐火浇注料，应在30min内浇注完成， （4）耐火浇注料的浇注，应连续进行。 （6）承重模板应在浇注料达到设计强度的70%之后，才可拆模。 6.耐火喷涂料施工技术要求 （1）喷涂料应采用半干法喷涂，喷涂料加入喷涂机之前，应适当加水润湿，并搅拌均匀。 （2）喷涂时，料和水应均匀连续喷射，喷涂面上不允许出现干料或流淌。 （3）喷涂方向应垂直于受喷面，喷嘴与喷涂面的距离宜为1～1.5m，喷嘴应不断地进行螺旋式移动，使粗细颗粒 分布均匀。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （4）大面积喷涂应分单元连续进行，且在本单元内应一次达到设计厚度。喷涂内衬厚度超过300mm需分层喷涂时， 应在前层耐火喷涂料凝结前喷完次层。 （5）喷涂完毕后应及时开设膨胀缝线，用1～3mm厚的楔形板压入30～50mm而成。 8 1 7 9 8 4 信 3 微 系 联 一 唯 7.耐火陶瓷纤维施工技术要求 按耐火纤维陶瓷制品形状，耐火陶瓷纤维内衬分为层铺式内衬、叠砌式内衬和折叠式模块内衬。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8.冬期施工的技术要求 （1）砌筑应在供暖环境中进行。工作地点和砌体周围温度均不应低于5℃，耐火砖和预制块在砌筑前应预热至0℃ 以上。 （3）冬期施工耐火浇注料的养护： ①水泥耐火浇注料可采用蓄热法和加热法养护。 加热硅酸盐水泥耐火浇注料的温度不得超过80℃； 加热高铝水泥耐火浇注料的温度不得超过30℃。 ②黏土、水玻璃、磷酸盐水泥浇注料的养护应采用干热法。 水玻璃耐火浇注料的温度不得超过60℃。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 9.烘炉的技术要求【一级23单、20单】 （1）工业炉在投入生产前应烘干烘透 。烘炉前应先烘烟囱及烟道。 （2）烘炉应制定烘炉曲线和操作规程。主要内容包括：烘炉期限、升温速度、恒温时间、最高温度、更换加热 系统的温度、烘炉措施、操作规程及应急预案等 。 （3）在烘炉过程中，如主要设施发生故障而影响其 正常升温时，应立即进行保温和停炉。 8 1 7 9 8 4 信 3 微 系 联 一 唯 【例】下列高炉炉壳安装的说法，错误的是（ ）。 A.炉壳拼装采用点焊的方式连接时，应配置相应的卡具夹紧构件、花篮螺栓等临时措施 B.炉壳焊接应有相应的焊接工艺评定报告 C.炉壳应先焊各带立焊缝、后焊横焊缝 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 D.逐带组装炉壳，应分别测量炉壳半径、炉壳带中心相对炉底中心的同心度 答案：A 【例】转炉炼钢设备中，转炉原料供应系统应包括（ ）。 A.转炉本体 B.倾动装置 C.出钢、出渣及钢水精炼 D.铁水倒罐站 答案：D 【例】轧机设置安装时要求，达到Ⅱ级安装精度的是（ ）。 8 A.焊管轧机 1 7 9 4 8 3 B.平整机 信 微 系 C.高速线材轧机 联 题 押 D.板带轧机 准 精 答案：A 【例】下列关于制氧设备冷箱安装要求 的说法，错误的是（ ）。 A.冷箱外部面板焊接采用密封焊，并应有 焊接工艺评定报告 B.当塔器现场组对对接焊缝采用对接接头时，焊缝应进行100%渗透检测 C.冷箱外氧、氮、氩等液态产品管道，当采用隔热 套管保冷时，应先安装内部管道 8 D.铝镁合金管道固定口焊接时，小于DN100mm的管道可 采用嵌入式不锈钢衬圈 9 1 7 8 4 信 3 答案：B 微 系 联 一 唯 【例】关于炉窑施工程序的说法中，正确的是（ ）。 A.静态式炉窑砌筑必须在炉窑单机无负荷运转验收合格后进行 B.动态式炉窑砌筑施工程序不必进行无负荷试运转 C.静态式炉窑静止不能转动，每环砖均可一次完成 D.动态炉窑施工时起始点一般选择在冷端 答案：C 【例】关于耐火砖砌筑施工的说法，正确的是（ ）。 A.砌砖时应使用铁锤找正 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 B.反拱底应从中心向两侧对称砌筑 C.砌砖中断时应做成断面平齐的直搓 D.拱的砌筑应从拱脚一侧依次砌向另一侧 答案：B 【例】工业炉窑烘炉时，编制的烘炉曲线内容不包括（ ）。 A.升温速度 B.恒温时间 C.烘炉期限 D.材料性能 答案：D 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 第2篇 机电工程相关法规与标准 第5章 相关法规 5.1 计量的规定 ♛ 分值分布 8 7 1 9 4 8 3 信 微 5.1.1 计量器具的使用管理规定系 联 题 （1）计量器具的分类 押 准 精 名称 意义 国家计量基准器具；经国务院计量行政部门批准作为统一全国量值最高依据的计量器 计量基准器具 具。 计量标准器具 准确度低于计量基准、 用于检定其他计量标准或工作计量器具的计量器具。 8 工作计量器具 企业、事业单位进行计量工 作时应用的计量器具 9 1 7 8 4 信 3 微 系 联 （2）计量器具的特点 唯 一 计量器具具有准确性、统一性、溯源性、法制性四个特点。 （3）衡量计量器具的指标【一级24单】 衡量计量器具质量和水平的主要指标是它的准确度等级、灵敏度、鉴别率（分辨率）、稳定度、超然性以及动态 特性等，这也是合理选用计量器具的重要依据。 2）计量基准器具 计量基准器具具备的条件【同计量标准器具】 ①经国家鉴定合格； ②具有正常工作所需要的环境条件； ③具有称职的保存、维护、使用人员； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④具有完善的管理制度。 2.计量器具的使用管理要求【一级21案、21多】 1）计量标准器具的建立 企业、事业单位建立本单位各项最高计量标准，须向与其主管部门同级的人民政府计量行政部门申请考核。 2）使用管理规定 （1）任何单位和个人不准在工作岗位上使用无检定合格印、证或者超过检定周期以及经检定不合格的计量器具。 （2）工程项目部应认真执行有关计量器具的使用、操作、管理和保养、搬运和储存的控制程序和管理制度，为 工程产品质量符合规定的要求提供保证和证据。 （3）检测器具的测量极限误差必须小于或等于被测对象所能允许的测量极限误差，检测器具必须具有技术鉴定 书或产品合格证书。 8 （4）按规定对计量器具实施周期检定，保1 7证计量器具的量值准确可靠，防止因检测器具的自身误差造成工程质 9 4 8 3 量的“不合格”。 信 微 系 （5）计量器具应有明显的“合格联”“禁用”“封存”等状态标识。 题 押 ①合格：经周检或一次性检准定能满足质量检测、检验和试验要求的精度。 精 ②禁用：经检定不合格或使用 中严重损坏、缺损的。 ③封存：根据使用频率及生产经营情况，暂停使用的；封存的计量器具重新启用时，必须经检定合格后，方可使 用。 （6）使用前，要注意检查： 状态标识：不在检定周期内、检定标识不清或封存的，视为不合格，不得使用。 校准复位：校准复位检查后，方可使用；若发现偏 离标准状态，应立即停用，重新校验核准。 8 1 7 9 8 4 信 3 5.1.2 计量检定的相关规定 微 系 1.计量检定【一级22单】 一 联 唯 1）按检定目的和性质分类的计量检定 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）按必要程序和我国依法管理的形式分类的计量检定 分为：强制检定和非强制检定。 （1）强制检定的特性 ①强制检定是由政府计量行政部门强制实行。使用强制检定的计量器具的单位和个人，都必须按照规定申请检定。 ②强制检定由政府计量行政部门指定所属的法定计量检定机构或授权的计量检定机构具体执行。 ③强制检定的检定周期由执行强制检定的技术机构按照计量检定规程确定。 ④强制检定的计量器具范围有： ◆社会公用计量标准器具； ◆部门和企业、事业单位使用的最高计量标准器具； 8 ◆用于贸易结算、安全防护、医疗卫生、1环7境监测等方面的列入计量器具强制检定目录的工作计量器具。 9 4 8 3 ⑤强制检定是固定检定关系、实行定信点定期的检定，使用单位没有选择的余地。 微 系 联 题 押 （2）非强制检定的特性 准 精 ①非强制检定即由计量器具使 用单位对强制检定范围以外的其他依法管理的计量器具自行进行的定期检定。 ②非强制检定由使用单位自行依法管理，政府计量行政部门只侧重于对其依法管理的情况进行监督检查。 ③非强制检定可由使用单位自己执行。 本单位不能检定的，可以自主决定委托包括法定计量检定机构在内的任何 有权对外开展量值传递工作的计量检定机 构检定。 ④非强制检定的检定周期在检定规程允许的前提下，由使用单位自己根据实际需要确定。 8 3）计量检定的要求 9 1 7 8 4 信 3 （1）县级以上人民政府计量行政部门对社会公用计量标准器 具，部门和企业、微事业单位使用的最高计量标准器 系 具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面的 工作计量一器 联 具，实行强制检定。 唯 （2）使用实行强制检定的计量标准的单位和个人，应当向主持考核该 项计量标准的有关人民政府计量行政部门 申请周期检定。 （3）施工企业使用实行强制检定的计量器具，应当向当地县（市）级人民政府计量行政部门指定的计量检定机 构申请周期检定。 （4）施工单位的计量检定工作应当遵循“经济合理、就地就近”的原则，计量器具可送交工程所在地具有相应 资质的计量检定机构检定。 2.计量器具的A、B、C分类【一级22（补）多、20单】 按检定性质，项目部的计量器具分为A、B、C三类。 1）A类计量器具 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）A类计量器具的范围 ①公司最高计量标准和计量标准器具；用于贸易结算、安全防护、医疗卫生和环境监测方面，并列入强制检定工 作计量器具范围的计量器具。 ②生产工艺过程中和质量检测中关键参数用的计量器具。 ③进出厂物料核算用的计量器具。 ④精密测试中准确度高或使用频繁而量值可靠性差的计量器具。 例如：一级平晶、水平仪检具、千分表检具、兆欧表、接地电阻测量仪、回路电阻测试仪、数字绝缘电阻测试仪、 采样器、气相色谱仪、离子色谱仪、一氧化碳报警仪、氯气报警仪、气体监控仪、开关机械检测仪、变比测试仪、 压力检测仪、超声波探伤仪、超声波测厚仪、超声波巡检仪；列入国家强制检定目录的工作计量器具。 2）B类计量器具 8 （1）B类计量器具的范围 1 7 9 4 8 3 ①安全防护、医疗卫生和环境监测方信面，但未列入强制检定范围内的计量器具。 微 系 ②生产工艺过程中非关键参数用联的计量器具。 题 押 ③产品质量的一般参数检测准用的计量器具。 精 ④二、三级能源计量用计量器 具；企业内部物料管理用计量器具。 例如：卡尺可测量轴及孔的直径、塞尺可测量不同深度缝隙的大小、百分表在设备安装找正时可用来测量设备的 端面圆跳动和径向圆跳动，还有焊接检 验尺、5m以上卷尺、千分尺、千分表、水平仪、直角尺、塞尺、水准仪、 经纬仪、测厚仪；温度计、温度指示调节 仪；压力表、测力计、转速表、砝码、硬度计、万能材料试验机、天平； 电压表、电流表、欧姆表、电功率表、功率因数表；电桥、电阻箱、检流计、万用表、标准电信号发生器；示波 器、阻抗图示仪、电位差计、分光光度计等。 8 1 7 9 8 4 信 3 3）C类计量器具 微 系 （1）C类计量器具的范围 一 联 唯 ①低值易耗的、非强制检定的计量器具。 ②一般工具用计量器具。 ③在使用过程中对计量数据无精确要求的计量器具。 ④国家计量行政部门允许一次性检定的计量器具。 例如：钢直尺、木尺、弯尺、样板、5m以下的钢卷尺等。非标准计量器具，如垂直检测尺、游标塞尺、对角检测 尺、内外角检测尺等。 【例】衡量计算器具质量和水平的主要指标中，不包括（ ）。 A.溯源性 B.超然性 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 C.鉴别率 D.稳定性 答案：A 解析：计量器具具有准确性、统一性、溯源性、法制性四个特点。 【例】在施工中，不准使用的计量器具有（ ）。 A.被认定为C类的计量器具 B.无鉴定合格印的计量器具 C.超过检定周期的计量器具 D.经检定不合格的计量器具 8 E.未做仲裁鉴定的计量器具 1 7 9 4 8 3 答案：BCD 信 微 系 联 题 押 准 精 【例】下列计量器具中，属于 B类计量器具的有（ ）。 A.直角尺 B.百分表 C.经纬仪 D.万用表 E.采样器 8 答案：ABCD 9 1 7 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 5.2 建设用电及施工的规定 ♛ 分值分布 5.2.1 工程建设用电的规定 1.工程建设用电办理 1）工程建设用电申请内容 8 7 1 9 4 8 2）工程建设用电申请资料【一级22（补3）多】 信 微 （1）建设工程申请用电时，应向供系电企业提供用电工程项目批准的文件及有关的用电资料，主要包括：用电地 联 题 点、电力用途、用电性质、用押电设备清单、用电负荷、保安电力、用电规划等。并依照供电企业规定的格式如实 准 精 填写用电申请书及办理所需手续。 （2）新建工程在立项阶段，用户 应与供电企业联系，就工程供电的可能性、用电容量和供电条件等达成意向性 协议，方可定址，确定项目。 （3）对于减少合同约定的用电容量、临时 更换大容量变压器、用户暂停、用户暂换、用户迁址、用户移表、用 户更名或过户、用户分户和并户、用户销户和 改变用电类别等用户变更用电，同样也应事先提出申请，并携带有 关证明文件，到供电企业用电营业场所办理手续，变更供用电合同。 8 1 7 9 8 4 3）工程建设用电办理手续 信 3 微 系 （1）总承包合同约定，工程项目的用电申请由承建单位负责或 者仅是施工联临时用电由承建单位负责申请，则施 一 唯 工总承包单位需携带建设项目用电设计规划或施工用电设计规划， 到工 程所在地管辖的供电部门，依法按程序、 制度和收费标准办理用电申请手续。 （2）用户遇有特殊情况，需要延长供电方案有效期的，应在有效期到期前10天向供电企业提出申请，供电企业 应视情况予以办理延长手续。但延长时间不得超过规定期限。 高压供电方案的有效期→1年； 低压供电方案的有效期→3个月。 （3）工程建设项目地处偏僻，虽用电申请已受理，但自电网引入的线路施工和通电尚需一段时间，而工程又急 需开工，则总承包单位通常是用自备电源（如柴油发电机组）先行解决用电问题。此时，总承包单位要告知供电 部门并征得同意。同时要妥善采取安全技术措施，防止自备电源误入市政电网。 2.供用电协议内容和双方责任 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1）供用电协议内容【一级21多】 供用电协议（合同）应当具备以下内容： （1）供电方式、供电质量和供电时间。 （2）用电容量和用电地址、用电性质。 （3）计量方式和电价、电费结算方式。 （4）供用电设施维护责任的划分；协议（合同）的有效期限。 （5）违约责任，以及双方共同认为应当约定的其他条款。 3.工程建设临时用电相关规定 1）工程建设临时用电准用程序 （1）施工单位编制施工现场“临时用电施工组织设计”，并协助业主向当地电业部门申报用电方案。 8 （2）进行临时用电设备、材料的采购和施1 7工。 9 4 8 3 （3）对临时用电施工项目进行检查、信验收，并向电业部门提供相关资料，申请送电。 微 系 （4）经电业部门检查、验收，同联意送电后送电开通。 题 押 准 精 2）工程建设临时用电施工组织设计 编制 （1）临时用电通常根据用电设备总容量的不同，应编制安全用电技术措施和电气防火措施，或临时用电施工组 织设计。 （2）供用电施工方案或施工组织设计应经审核、 批准后实施。 （3）临时用电施工组织设计主要内容应包括：工程概 况、编制依据、用电施工管理 1 组7 8织机构、配电装置安装、 9 8 4 防雷接地安装、线路敷设等施工内容的技术要求、安全用 电及防火措施。 信 3 微 系 联 一 唯 3）工程建设临时用电检查 （1）临时用电工程安装完毕后，由安全部门组织检查验收。 （2）临时用电工程检查内容包括：架空线路、电缆线路、室内配线、照明装置、配电室与自备电源、各种配电 箱及开关箱、配电线路、变压器、电气设备安装、电气设备调试、接地与防雷、电气防护等。 （3）检查情况应做好记录，并要由相关人员签字确认。 （4）临时用电工程应定期检查： ◆施工现场→每月一次； ◆基层公司→每季度一次，检查时，应复测接地电阻值。 （5）临时用电安全技术档案应由主管现场的电气技术人员建立与管理。 4.工程建设用电计量规定 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 （1）用电计量装置包括计费电能表（有功、无功电能表及最大需量表）和电压、电流互感器及二次连接线导线。 （2）用电计量装置的量值指示是电费结算的主要依据，依照有关法规规定该装置属于强制检定范畴，由省级计 量行政主管部门依法授权的检定机构进行检定合格，方为有效。 （3）计量装置的设计应征得当地供电部门认可，施工单位应严格按施工设计图纸进行安装，并符合相关国家现 行标准或规范。安装完毕后应由供电部门检查确认。 （4）供电企业在新装、换装及现场校验后应对用电计量装置加封，并请施工单位在工作凭证上签章。 （5）对10kV及以下电压供电的用户，应配置专用的电能计量柜（箱）；对30kV及以上电压供电的用户，应有专 用的电流互感器二次线圈和专用的电压互感器二次连接线，并不得与保护、测量回路共用。 （6）用电计量装置原则上应装在供电设施的产权分界处。 如产权分界处不适宜装表的： 对专线供电的高压用户，可在供电变压器输出端装表计量； 8 对公用线路供电的高压用户，可在用户受1电7装置的低压侧计量。 9 4 8 3 信 微 系 5.施工用电的安全规定 联 题 押 1）施工单位安全用电行为规准定 精 （1）不得擅自改变用电类别 。 （2）不得擅自超过合同约定的容量用电。 （3）不得擅自超过计划分配的用电指 标。 （4）不得擅自使用已办理暂停使用和被查 封的电力设备。 （5）不得擅自迁移、更动或者操作供电企业在用户的受电设备。 （6）不得擅自引入、供出电源或者将自备电源擅自 并网。 8 1 7 9 8 4 信 3 2）中止施工单位用电的规定 微 系 有下列情形之一的，经批准或事后报告就可中止供电： 一 联 唯 （1）危害供用电安全，扰乱供用电秩序，拒绝检查者。 （2）受电装置经检查不合格，在指定期间未改善者。 （3）拒不在限期内拆除私增用电容量者。 （4）私自向外转供电力者。 （5）违反安全用电、计划用电有关规定，拒不改正者。 （6）不可抗力和紧急避险。 （7）确有窃电行为。 5.2.2 电力设施保护区内施工作业的规定 1.电力设施的保护范围 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 架空电力线路的杆塔、基础、拉线、接地装置、导线、避雷针、金具、绝缘子、登杆塔的爬梯 电力线路设施 和脚钉，以及导线跨越航道的保护设施、巡线站和保线站，巡视检修专用道路、船舶和桥梁、 标志牌及辅助设施等。 电力电缆 架空电力电缆、地下电力电缆、水底电力电缆、电缆管道、电缆隧道、电缆沟、电缆桥、电缆 线路设施 井、电缆联结装置、盖板、人孔、标石、水线标志牌及辅助设施等 电力线路上的变压器、电容器、断路器、刀闸、避雷器、互感器、熔断器、计量仪表装置、配 线路相关设施 电室、箱式变电站及辅助设施等。 电力调度 电力调度场所、电力调度通信设施、电网调度自动化设施、电网运行控制设施。 设施 8 7 1 2.电力设施保护区【一级24单、20单】 9 4 8 3 信 微 系 联 架空电力线路保护区 题 电力电缆线路保护区 保护区内取土规定 押 准 精 电压 外侧水平 电缆 两侧水平 电压 禁止取土 等级 延伸距离（ m） 环境 延伸距离 等级 范围（m） 1～10kV 5 地下电缆 0.75m 35kV 4 2海里（港内为两侧各 35～110kV 10 海 底电缆 110～220kV 5 100m） 100m（中小河流一般≥ 154～330kV 15 江河电缆 330～500kV 8 50m） 1 7 8 9 8 4 500kV 20 - - 信 3 取土坡度≤45° 微 系 联 一 唯 特殊情况下，例如在厂矿、城镇等人口比较密集的地区，架空电力线 路 保护区域可略小于上述规定。但是各级电 压导线边缘延伸的距离，不应当小于该导线边线在最大计算弧垂及最大计算风偏后的水平距离，以及风偏后导线 边线至建筑物的安全距离之和。该规定的目的是防止导线因风力影响与建筑相碰而造成电力线路短路，发生停电 事故。例如：某施工项目部要在220kV的超高压电力线路区域进行施工作业，经测算该线路的最大风偏的水平距 离为0.5m，风偏后距施工建筑物的安全距离为15m，则导线边缘延伸的距离应为15.5m。 3.电力设施保护区内施工应遵守的规定 1）架空电力线路保护区内施工应遵守的规定 ①凡是需要在架空电力线路保护区内进行农田水利基本建设工程及打桩、钻探、开挖等作业； ②起重机械的任何部位进入架空电力线路保护区进行施工； ③小于导线至穿越物体之间的安全距离，通过架空电力线路保护区； 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ④在电力电缆线路保护区内进行作业等。 必须经县级以上地方电力主管部门的批准，并采取了安全措施后，方可进行作业或活动。 2）电力设施保护区内安全施工前的规定 ①进行图纸会审 安装作业施工主要是开挖地下管沟和大件吊装或卸载，以及爆破作业等。因此，制 ②编方案前 定施工方案前先要摸清周边电力设施的实情。 ①制定保护电力设施的安全技术措施，并写明要求在作业时请电力设施的管理部门 ③施工方案时 派员监管。 ②尽量邀请电力 管理部门或电力设施管理部门派员参加，以使方案更加切实可行。 8 7 1 9 4 8 ④施工方案编制完成后 报经电力信管3理部门批准后执行。 微 系 联 题 押 【例】新建工程立项阶段，准用户应与供电企业达成的意向性协议内容的有（ ）。 精 A.供电可能性 B.用电容量 C.供电条件 D.用电设备 E.供电方式 答案：ABC 8 1 7 9 8 4 信 3 【例】建设工程的供用电协议内容中应包括（ ）。 微 系 A.供电方式 一 联 唯 B.用电容量 C.违约责任 D.用电规划 E.供电时间 答案：ABCE 【例】电压在500kV的架空电力线路保护区，导线边缘向外侧延伸的距离为（ ）。 A.5m B.10m C.15m 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 D.20m 答案：D 【例】关于临时用电检查验收的说法，正确的是（ ）。 A.临时用电工程必须由电气技术员施工 B.临时用电工程安装完毕后，由质量部门组织检查验收 C.检查情况应做好记录，并要由相关人员签字确认 D.临时用电安全技术档案应由资料员建立与管理 E.临时用电工程应定期检查 答案：CE 8 【例】下列电力设施中，纳入电力线路相1关7设施保护范围的有（ ）。 9 4 8 3 A.变压器 信 微 系 B.互感器 联 题 押 C.断路器 准 精 D.绝缘子 E.避雷器 答案：ABCE 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 5.3 特种设备的规定 ♛ 分值分布 5.3.1 特种设备的分类【一级22（补）多、21案】 8 7 1 特种设备目录由国务院负责特种设4 9备安全监督管理的部门制定，报国务院批准后执行。 8 3 信 特种设备的种类包括：锅炉、微压力容器、压力管道、压力管道元件、电梯、起重机械、客运索 系 联 道、大型游乐设施、场（题厂）内专用机动车辆和安全附件共10类。 押 准 精 8 1 7 9 8 4 信 3 （1）锅炉【一级22案】 微 系 联 一 唯 承压蒸汽锅炉 V≥30L，且额定蒸汽压力≥0.1MPa； 承压热水锅炉 出口水压≥0.1MPa，且额定功率P≥0.1MW； 有机热载体锅炉 额定功率P≥0.1MW； （2）压力容器 ①最高工作压力≥0.1MPa （表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的 液体、容积≥30L且内直径≥150mm的固定式容器和移动式容器； ②盛装公称工作压力≥0.2MPa（表压），且压力与容积的乘积≥1.0MPa·L的气体、液化气体和 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 标准沸点≤60℃液体的气瓶；氧舱。 ③压力容器类别及品种 类别 品种 大型高压容器、其他高压容器、球罐、非金属压力容器、超高压容器、中 固定式压力容器 低压容器 移动式压力容器 铁路罐车、汽车罐车、长管拖车、罐式集装箱、管束式集装箱 气瓶 无缝气瓶、焊接气瓶、特种气瓶、内装填料气瓶 氧舱 -- 8 7 1 9 4 8 3 信 （3）压力管道 微 系 联 ①最高工作压力≥0.1MP题a（表压），介质为气体、液化气体、蒸汽或者可燃、易爆、有毒、有 押 准 腐蚀性、最高工作温精度高于或者等于标准沸点的液体，且公称直径≥50mm的管道。 ②公称直径＜150mm，且 其最高工作压力＜1.6MPa（表压）的输送无毒、不可燃、无腐蚀性气体 的管道和设备本体所属管道 除外。 ③压力管道类别及品种【一级21多】 在产地、储存库、使用单位之间的用于输 长输管道 输油管道、输气管道 送管道； 8 1 7 9 公用管道 燃气管道、热力管道 是指城市或者乡镇范围8 4； 信 3 企业、事业单位所微属的用于输送工艺介质 工艺管道、动力管道、 系 工业管道 的工 艺管道、一 联 公用工程管道及其他辅助管 制冷管道 唯 道； （4）压力管道元件：指由管子、管件、阀门、法兰、补偿器、密封元件等压力管道元件组合（焊 接、法兰连接等）在一起具备某种功能的装置。 （5）电梯：非公共场所安装且仅供单一家庭使用的电梯除外。 （6）起重机械 额定起重量≥0.5t的升降机； 起重机 械 额定起重量≥3t（或额定起重力矩≥40t·m的塔式起重机或生产率≥300t/h的装卸 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 桥），且提升高度≥2m的起重机； 层数≥2层的机械式停车设备。 （7）客运索道：非公用客运索道和专用于单位内部通勤的客运索道除外。 （8）大型游乐设施 用于体育运动、文艺演出和非经营活动的大型游乐设施除外。 （9）场（厂）内专用机动车辆 仅在工厂厂区、旅游景区、游乐场所等特定区域使用的专用机动车辆。 （10）安全附件 8 7 安全附件品种包括安全阀、爆破片9 1装置、紧急切断阀、燃气气瓶阀门。 4 8 3 信 微 系 联 5.3.2 特种设备制造、安装、改造及维修的规定 题 押 1.特种设备生产的许准可制度（市场准入制度） 精 2.特种设备生产单位许可【一级23单、22多、20案】 1）压力管道设计、安装许 可 表 压力管道设计、安装许可参数级别 许可级别 许可范围 备注 设计压力≥4.0MPa（表压，下同）的 GA1 GA1级覆盖GA2级 长输输油、输气管道 8 1 7 9 GA2 GA1级以外的长输管 道 8 4 —— 信 3 微 GB1 燃气管道 系 —— 联 一 GB2 热力管道 唯 —— 1.输送《危险化学品目录》中规定的毒性程度为急 性毒性类别1介质、急性毒性类别2气体介质和工 作温度高于其标准沸点的急性毒性类别2液体介 质的工艺管道； GC1 级、GCD 级 GC1 2.输送《石油化工企业设计防火标准》（2018年版 覆盖GC2级 ）GB50160-2008、《建筑设计防火规范》（2018 年版）GB50016-2014中规定的火灾危险性为甲、 乙类可燃气体或者甲类可燃液体（包括液化烃）， 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 并且设计压力≥4.0MPa的工艺管道； 3.输送流体介质，并且设计压力≥10.0MPa，或者设 计压力≥4.0MPa且设计温度≥400℃的工艺管道。 1.GC1 级以外的工艺管道； GC2 —— 2.制冷管道 GCD 动力管道 —— 注：GA1级压力管道的安装许可由国家市场监督管理总局负责实施，除GA1级压力管道安装之外 的压力管道设计、安装许可由国家市 场监督管理总局授权省级市场监督管理部门实施或由省级 8 7 1 9 市场监督管理部门实施。 8 4 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 5.3 特种设备的规定 2）固定式压力容器设计、制造、安装、修理、改造许可 （1）固定式压力容器设计 ①压力容器分析设计（SAD）许可由国家市场监督管理总局负责。 ②固定式压力容器规则设计由国家市场监督管理总局授权省级市场监督管理部门或由省级市场监督管理部门负 责实施。 （2）固定式压力容器安装级别【一级20单】 ①大型高压容器（A1）、超高压容器（A6）的制造（含安装、修理、改造）许可由国家市场监督管理总局负责。 ②其他高压容器（A2）、球罐（A3）、非金属压力容器（A4）及中、低压容器（D）制造（含安装、修理、改造） 由国家市场监督管理总局授权省级市场监督管理部门或由省级市场监督管理部门负责实施。 8 ③持有A3级压力容器制造许可证的制造单1位7可以从事超大型中低压非球形压力容器现场制造。 9 4 8 3 ④覆盖关系：A1级覆盖A2 、D级 ，A信2级覆盖D级。 微 系 联 题 押 （3）固定式压力容器安装级准别【一级22（补）案】 精 ①固定式压力容器安装不单独 进行许可，各类车用气瓶安装无需许可。 ②压力容器制造单位可以设计、安装与其制造级别相同的压力容器和与该级别压力容器相连接的工艺管道（易燃 易爆有毒介质除外，且不受长度、直径 限制）；任一级别安装资格的锅炉安装单位或压力管道安装单位均可进行 压力容器安装。 ③压力容器改造和重大修理由取得相应级别制造许可的单位进行，不单独进行许可。 8 3）锅炉安装（散装锅炉除外）、修理、改造许可 9 1 7 8 4 信 3 表 锅炉安装（散装锅炉除 外）许可参数级别微 系 联 许可参数级别 许可范围 一 备注 唯 A 额定出口压力＞2.5MPa的蒸汽和热水 锅炉 A级覆盖B级 额定出口压力≤2.5MPa的蒸汽和热水锅炉； B —— 有机热载体锅炉 注：①锅炉改造和重大修理，应由取得相应级别的锅炉安装资格的单位或锅炉制造资格的单位进行，不单独进行 许可。 ②锅炉（A级，不限具体产品范围）制造许可由国家市场监督管理总局负责实施； ③锅炉（A级，限定A级锅炉部件、热水锅炉、余热锅炉、油田注汽炉、盘管锅炉、电加热锅炉等）、锅炉（B级） 制造许可由国家市场监督管理总局授权省级市场监督管理部门或由省级市场监督管理部门负责实施。 总结： 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 8 7 1 9 4 8 3 信 微 3.特种设备制造、安装、改造单位系应当具备的条件 联 题 （1）有与生产相适应的专业技押术人员。 准 精 （2）有与生产相适应的设备、设施和工作场所。 （3）有健全的质量保证、安全管 理和岗位责任等制度。 （4）电梯的安装、改造、修理，必 须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行。电梯制 造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行安全指导和监控，并按照安 全技术规范的要求进行校验和调试。电梯制造 单位对电梯安全性能负责。 8 4.特种设备的施工告知【一级23案、21案】 1 7 9 8 4 特种设备安装、改造、修理的施工单位应当在施工前将拟进 行的特种设备安装、信 3 改造、修理情况书面告知直辖市 微 系 或者设区的市级人民政府负责特种设备安全监督管理的部门后即 可施工，告联知不属于行政许可。 一 唯 5.特种设备安装、改造、修理单位提供竣工资料的规定 特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在验收后30日内将相关技术资料和文件移 交特种设备使用单位。特种设备使用单位应当将其存入该特种设备的安全技术档案。 5.3.3 特种设备的监督检验 1.监督检验的要求 1）特种设备的使用要求 锅炉、压力容器、压力管道元件等特种设备的制造过程和锅炉、压力容器、压力管道、电梯、起重机械、客运索 道、大型游乐设施的安装、改造、重大修理过程，应当经特种设备检验机构按照安全技术规范的要求进行监督检 验；未经监督检验或者监督检验不合格的，不得出厂或者交付使用。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）监督检验的主要工作内容 监督检验应该在企业自检合格的基础上，按照国家特种设备监督管理部门颁布的关于监督检验的安全技术规范进 行，主要内容有以下几个方面： （1）对制造、安装过程中涉及安全性能的项目确认核实。 （2）对出厂技术资料进行确认。 （3）对受检单位质量管理体系运转情况进行抽查。 监督检验合格后，监督检验单位应按规定的期限出具监督检验报告，报告中应当包括上述三项内容和结论。 2.监督检验的实施 1）监督检验的依据 8 2）起重机械的首检与定期检验 1 7 9 4 8 3 （1）首次检验 信 微 系 首次检验，是指对不实施安装监联督检验的起重机械，在安装单位或者使用单位自检合格的基础上，在其投入使用 题 押 之前进行的第一次检验。实准施首次检验的起重机械还需按规定的定检周期进行定期检验。 精 （2）实施首次检验的起重机械目录 表 实施首次检验的起重机械目录 序号 类别 品种 1 桥式起重机 电动单梁起重机 2 轮胎起重机 3 履带 1 起7 8重机 4 流动式起重机 集装箱 信 3正8 4 9 面吊运起重机 微 5 系铁路起重机 联 6 缆索起重机 唯 一 —— 7 桅杆起重机 —— （3）定期检验 定期检验，是指使用单位对在用起重机械进行自行检查的基础上，检验机构按照周期对起重机械进行的检验。 （4）定期检验周期 ①塔式起重机、升降机、流动式起重机、缆索起重机每年1次。 ③桥式起重机、门式起重机、门座式起重机、桅杆起重机、机械式停车设备每两年1次。 【例】按《特种设备目录》压力管道分类不包括（ ）。 A.长输管道 B.公用管道 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 C.工业管道 D.蒸汽管道 答案：D 【例】下列特种设备生产许可正确的是（ ）。 A.热力管道必须是GB1级 B.燃气管道必须是GA1级 C.设计压力6MPa天然气管道必须是GC1级 D.设计压力5.3MPa，设计温度为460℃工艺管道应是GC1级 E.设计压力12MPa长输输油管道为GA1级 答案：DE 8 7 1 9 4 8 3 【例】下列压力管道施工资质中，可信覆盖GC2压力管道安装的是（ ）。 微 系 A.GA2 联 题 押 B.GB1 准 精 C.GB2 D.GCD 答案：D 【案例背景】安装公司安装2T×6m单梁式起重机，安装完成验收合格后，整理起重机竣工资料向监理工程师申请 验收时，监理工程师认为施工资料中缺少特种设备 安装告知及监督检验资料，要求安装公司补齐。 8 【问题】在起重机竣工资料报验时，监理工程师的做法 是否正确？说明理由。 9 1 7 8 4 信 3 解析：监理工程师的做法不正确。 微 系 按相关规定，特种设备的起重机械其范围规定为：额定起重量大 于或者等一于 联 0.5t的升降机；额定起重量大于或者 唯 等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率 大于或者等于300t/h的装卸桥），且提升 高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。 本题中，设计的一套2T×6m单梁式起重机，没有达到额定起重量≥3t的标准，所以不属于特种设备，不需要进行 监督检验和书面告知。 【案例背景】某安装公司承接一化工搬迁改造项目。工程内容包括：设备安装、工艺管道和电气仪表的安装。设 备中的三台反应器体积超大、超重，卧式安装，均为压力容器，高温运行。设计无吊耳，后经协商，安装公司确 定吊耳位置（4个分耳、对称布置于反应器水平轴线位置），由制造厂随设备同时制作、加工、热处理。安装公 司有GC1级压力管道安装许可证，无压力容器安装许可证。 【问题】安装公司能否进行项目中压力容器的安装？说明理由。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 解析：能。理由：任一级别安装资格的压力管道安装单位均可进行压力容器安装。安装公司有GC1级压力管道安 装许可证，可以安装压力容器。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 第6章 相关标准 6.1 建筑机电工程设计与施工标准 ♛ 分值分布 6.1.1 建筑电气及智能系统工程设计与施工标准 8 1.设计标准 7 1 9 4 8 1）《供配电系统设计规范》GB50052信-23009 微 系 （1）应急电源与非应急电源之间联，应采取防止并列运行的措施。 题 押 （2）备用电源应满足用电设准备连续供电时间和供电容量的要求。 精 （3）备用电源和应急电源共 用柴油发电机组时，备用电源和应急电源应有各自的供电母线段及回路，备用电源 的用电负荷不应接入应急电源供 电回路。 （4）当民用建筑的消防负荷和非消防 负荷共用柴油发电机组时，应具备火灾时切除非消防负荷的功能，消防负 荷应设置专用的回路，应具备储油量低位 报警或显示的功能。 （5）当用电负荷较大或用电负荷较重要时，应设置低压配电室，并宜从低压配电室以放射式配电。 （6）由低压配电室至各层配电箱或分配电箱，宜采 用树干式或放射式与树干式相结合的混合式配电。 8 1 7 9 8 4 信 3 微 系 联 一 唯 2）《建筑照明设计标准》GB/T50034-2024 （1）灯具选择应满足场所环境的要求： ①特别潮湿场所应采用有相应防护措施的灯具。 ②有腐蚀性气体或蒸汽场所应采用有相应防腐蚀要求的灯具。 ③高温场所宜采用散热性能好、耐高温的灯具。 ④多尘埃的场所应采用防护等级不低于IP5X的灯具。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⑤在室外的场所应采用防护等级不低于IP54的灯具。 （2）照明灯具采用交流（AC）电源供电时的要求： ①光源额定功率1500W以下宜采用AC220V供电，1500W及以上的高强度气体放电灯的电源电压宜采用AC380V供电。 ②安装在有人接触的水下灯具应采用安全特低电压（SELV）供电，其电压值不应大于AC12V。 ③当移动式和手提式灯具采用防电击类别为Ⅲ类的灯具时，应采用安全特低电压供电，在干燥场所不大于AC50V， 在潮湿场所不大于AC25V。 （3）交流照明配电系统要求： ①三相配电干线的各相负荷宜平衡分配，最大相负荷不宜大于三相负荷平均值的115%，最小相负荷不宜小于三相 负荷平均值的85%。 8 ②正常照明单相分支回路的电流不宜大于1176A，所接光源数或LED灯具数不宜超过25个；当连接建筑装饰性组合灯 9 4 8 3 具时，回路电流不宜大于20A，光源数信不宜超过60个；连接高强度气体放电灯的单相分支回路的电流不宜大于25A。 微 系 ③电源插座不宜和照明灯接在同联一分支回路。 题 押 准 精 2.施工标准 1）《建筑电气工程施工质量验收规范》GB50303-2015 （1）建筑电气动力工程的空载试运行 和建筑电气照明工程负荷试运行前，应根据电气设备及相关建筑设备的种 类、特性和技术参数等编制试运行方案或 作业指导书，并应经施工单位审核同意、经监理单位确认后执行。 （2）进口电气设备、器具和材料进场验收时应提供质量合格证明文件，性能检测报告以及安装、使用、维修、 试验要求和说明等技术文件；对有商检规定要求的 进口电气设备，尚应提供商检证明。 8 1 7 9 8 4 信 3 2）《智能建筑工程质量验收规范》GB50339-2013 微 系 （1）系统检测应由建设单位组织专人进行，应有合格的检测人 员和相关一的 联 检测设备。 唯 （2）智能化各系统应在调试自检完成后进行一段时间连续不中断的试 运行，当有联动功能时需要联动试运行。 试运行中如出现系统故障，应在排除故障后，重新开始试运行直至满120h。 6.1.2 建筑给水排水与供暖工程设计和施工标准 1.设计标准 1）《建筑给水排水与节水通用规范》GB55020-2021 （1）生活饮用水管道严禁与建筑中水、回用雨水、海水利用等非生活饮用水管道连接。 （2）生活给水系统水泵机组应设备用泵，备用泵供水能力不应小于最大一台运行水泵的供水能力。 （3）集中热水供应系统应设热水循环系统，居住建筑热水配水点出水温度达到最低出水温度的出水时间不应大 于15s，公共建筑配水点出水温度达到最低出水温度的出水时间不应大于10s。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）《建筑给水排水设计标准》GB50015-2019 （1）当生活给水系统分区供水时，各分区的静水压力不宜大于0.45MPa；当设有集中热水系统时，分区静水压力 不宜大于0.55MPa。 （2）给水管道的下列管段上应设置止回阀，装有倒流防止器的管段处，可不再设置止回阀： ①直接从城镇给水管网接入小区或建筑物的引入管上。 ②密闭的水加热器或用水设备的进水管上。 ③每台水泵的出水管上。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 2.施工标准 8 1 7 1）《建筑给水排水与节水通用规范》GB55020-2021 8 4 9 信 3 （1）排水管道不得布置在生活饮用水池（箱）的上方。 微 系 联 （2）地下室、半地下室中的卫生器具和地漏不得与上部排水管道连接，一应采用压力流排水系统。 唯 （3）卫生器具水封装置的水封深度不得小于50mm，排水管段上不得重 复设置水封。 （4）热水管道系统应有补偿管道热胀冷缩的措施，应设置防止热水系统超温、超压的安全装置，保证系统功能 的阀件应灵敏可靠。膨胀管上严禁设置阀门。 （5）给水、排水、中水、雨水回用及海水利用管道应有不同的标识，并应符合下列规定： 给水管道 蓝色环 热水供水管道 黄色环 热水回水管道 棕色环 中水管道、雨水回用和海水利用管道 淡绿色环 排水管道 黄棕色环 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 2）《绿色建筑评价标准》（2024年版）GB/T50378-2019 （1）绿色建筑评价划分应为基本级、一星级、二星级、三星级4个等级。 （2）绿色建筑评价指标体系应由安全耐久、健康舒适、生活便利、资源节约、环境宜居5类指标组成，且每类指 标均包括控制项和评分项；评价指标体系应统一设置加分项。 6.1.3 通风与空调工程设计和施工标准 1.设计标准 1）《民用建筑供暖通风与空气调节设计规范》 （1）事故排风的室外排风口与机械送风系统的进风口的水平距离不应小于20m；当水平距离不足20m时，排风口 应高出进风口，并不宜小于6m。 8 （2）通风机应根据管路特性曲线和风机性1 7能曲线进行选择。 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 2）《洁净厂房设计规范》GB50073-2013 信 3 微 系 （1）洁净室（区）与周围的空间必须维持一定的压差，并应按 工艺要求决联定维持正压差或负压差。 一 唯 （2）在下列情况下，局部排风系统应单独设置： ①排风介质混合后能产生或加剧腐蚀性、毒性、燃烧爆炸危险性和发生交叉污染。 ②排风介质中含有毒性的气体。 ③排风介质中含有易燃、易爆气体。 3）《医药工业洁净厂房设计标准》GB50457-2019 （1）净化空气调节系统的设置应符合下列规定： ①净化空气调节系统与一般空气调节系统应分开设置。 ②无菌与非无菌生产区的净化空气调节系统应分开设置。 ③含有可燃、易爆或有害物质的生产区应独立设置。 ④运行班次或使用时间不同时宜分开设置。 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 ⑤对温度、湿度参数控制要求差别大时宜分开设置。 （2）净化含有爆炸危险性粉尘的除尘系统，应采用有泄爆和防静电装置的防爆除尘器。防爆除尘器应设置在排 尘系统的负压段，并应设置在独立的机房内或室外。 （3）净化空气调节系统的空气处理机组应有良好的气密性，机组内静压保持1kPa时，漏风率不得大于1%。 风机选用风量应在系统计算风量上附加5%～10%；计算系统总阻力时，各级空气过滤器的阻力应按其初阻力的 1.5～2.0倍计算。 5）《建筑节能与可再生能源利用通用规范》GB55015—2021 （1）新建居住建筑和公共建筑平均设计能耗水平应在2016年节能设计标准的基础上分别降低30%和20%。严寒和 寒冷地区居住建筑平均节能率应为75%,其他气候区居住建筑平均节能率应为65%；公共建筑平均节能率应为72%。 （2）新建的居住和公共建筑碳排放强度应分别在2016年节能设计标准的基础上平均降低40%，碳排放强度平均降 8 低7kgCO₂ /(㎡·a) 以上。 1 7 9 4 8 3 6）《建筑碳排放计算标准》GB/T 51信366-2019【一级24案】 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 2.施工标准 1）《医院洁净手术部建筑技术规范》GB50333-2013 （1）洁净手术室及与其配套的相邻洁净辅助用房应与其他洁净辅助用房分开设置净化空调系统；I、Ⅱ级洁净手 术室与负压手术室应每间采用独立净化空调系统，Ⅲ、IV级洁净手术室可2～3间合用一个系统。 （2）净化空调系统可为集中式或回风自循环处理方式。 IV级洁净手术室和Ⅲ、IV级洁净辅助用房，可采用带高中效及以上过滤效率过滤器的净化风机盘管机组或立柜式 空调器。 6.1.4 消防和人防工程设计与施工标准 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 1.设计标准 1）《消防设施通用规范》GB55036-2022 （1）消防水泵应采取自灌式吸水；消防水泵控制柜应位于消防水泵控制室或消防水泵房内，在平时应使消防水 泵处于自动启泵状态，且应具有机械应急启泵功能，机械应急启泵时，消防水泵应能在接受火警后5min内进入正 常运行状态。 （2）自动喷水灭火系统每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置，其他 防火分区、楼层均应设置DN25的试水阀。末端试水装置应由试水阀、压力表以及试水接头组成。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 （3）机械加压送风系统的送风量 应满足不同部位的余压值要求： 前室、合用前室、封闭避难层（间）、封闭梯间与疏散走道之间的压差应为25～30Pa； 防烟楼梯间与疏散走道之间的压差应为40 ～50Pa。 8 1 7 9 8 4 信 3 微 系 联 一 唯 【例】下列关于照明灯具采用交流电源供电时的要求，说法错误的是（ ）。 A.光源额定功率1500W以下宜采用AC220V供电 B.安装在有人接触的水下灯具电压值不应大于AC12V C.采用Ⅲ类手提式灯具，电压在干燥场所不大于AC50V D.采用Ⅲ类移动式灯具，电压在潮湿场所不大于AC36V 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178 答案：D 【例】给水、排水、中水、雨水回用及海水利用管道应有不同的标识，其中给水是（ ）环。 A.黄色 B.棕色 C.蓝色 D.绿色 答案：C 【例】建筑运行期间碳排放计算范围应包括的有（ ）。 A.材料运输的碳排放量 8 B.锅炉生产的碳排放量 1 7 9 4 8 3 C.暖通空调的碳排放量 信 微 系 D.照明系统的碳排放量 联 题 押 E.可再生能源的排放量 准 精 答案：CDE 8 1 7 9 8 4 信 3 微 系 联 一 唯 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
