秘密★启用前
2009 年广州市初中毕业生学业考试
物 理
本试卷分第一部分(选择题)和第二部分（非选择题）.第一部分1到3页,第二部分3至8
页，共8页。总分100分。考试时间80分钟。
注意事项:

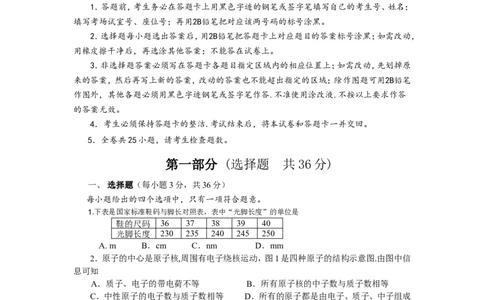

1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；
填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，
用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原
来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B铅笔
作图外，其他各题必须用黑色字迹钢笔或签字笔作答.不准使用涂改液.不按以上要求作答
的答案无效。
4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。
5．全卷共25小题，请考生检查题数。
第一部分 (选择题 共 36 分)
一、选择题（每小题3分，共36分）
每小题给出的四个选项中，只有一项符合题意。
1.下表是国家标准鞋码与脚长对照表，表中“光脚长度”的单位是
鞋的尺码 36 37 38 39 40
光脚长度 230 235 240 245 250
A. m B．cm C．nm D．mm
2．原子的中心是原子核,周围有电子绕核运动，图1是四种原子的结构示意图.由图中信
息可知
A．质子、电子的带电荷不等 B．所有原子核的中子数与质子数相等
C．中性原子的电子数与质子数相等 D．所有的原子都是由电子、质子、中子组成
质子
铁钉
+1 1 +2 2 +3 2 1 +4 2 2
绝缘层
电池
中子
He Li Be 铜芯
图2
图1
3.下列控制噪声的措施中,属于防止噪声产生的是
A.关闭房间的门窗 B.会场内把手机调到无声状态
C.紧靠高速公路旁的房子装隔音窗 D.机场跑道工作人员使用防噪声耳罩4.如图2,把一根包有绝缘层的导线绕在铁钉上,把导线两端的绝缘层刮去,接上干电池后,
铁钉
A.有磁性 B.会熔化
C.有电流流过 D.两端对小磁针北极都有吸引力
5.密闭的房间里打开香水瓶的盖子,一会儿整个房间都能闻到香味.以下说法正确的是
A.温度越高,香味扩散得越慢
B.若温度低于0℃,这个现象就消失
C. 这个现象能说明分子间有相互作用力
D.这个现象能说明分子运动是无规则的
6.红外线与可见光
A.频率相等 B.波长相等
C.都是电磁波 D.在真空中的传播速度不等
图3

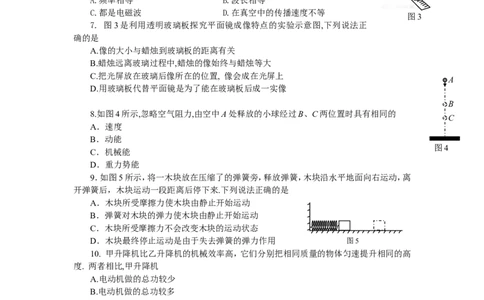

7. 图3是利用透明玻璃板探究平面镜成像特点的实验示意图,下列说法正
确的是
A.像的大小与蜡烛到玻璃板的距离有关
B.蜡烛远离玻璃过程中,蜡烛的像始终与蜡烛等大
C.把光屏放在玻璃后像所在的位置, 像会成在光屏上
A
D.用玻璃板代替平面镜是为了能在玻璃板后成一实像
B
8.如图4所示,忽略空气阻力,由空中A处释放的小球经过B、C两位置时具有相同的
C
A．速度
B．动能
图4
C．机械能
D．重力势能
9．如图5所示，将一木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离
开弹簧后，木块运动一段距离后停下来.下列说法正确的是
A．木块所受摩擦力使木块由静止开始运动
B．弹簧对木块的弹力使木块由静止开始运动
C．木块所受摩擦力不会改变木块的运动状态
D．木块最终停止运动是由于失去弹簧的弹力作用 图5
10. 甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高
度. 两者相比,甲升降机
A.电动机做的总功较少
B.电动机做的总功较多
C.提升重物做的有用功较少
D.提升重物做的有用功较多
11. 探究烛焰通过焦距是10cm的凸透镜成像规律时,蜡烛、透镜、
凸透镜
光屏位置如图6所示.此时 光屏
烛焰
A. a为物距
B. b为焦距 a b
C.凸透镜成放大的烛焰像
0 10 20 30 40 50 60 70 cm
D.若蜡烛、透镜不动,仅移动光屏，烛焰可在光屏上成清晰的像
图612.用图7所示的方法测量同一只鞋在不同水平路面滑动时的摩擦力,下列说法正确的是
A.在柏油路面和冰面上测得摩擦力都相同
B.同一路面,无论鞋内是否放上铁块,摩擦力都一样
C.只要鞋被拉动了,测力计的读数就等于鞋受到的摩擦力大小
D.在同一路面鞋以不同速度做匀速运动,测力计的示数都相同 图7
第二部分（非选择题 共 64 分）
二、填空题 （共16分）

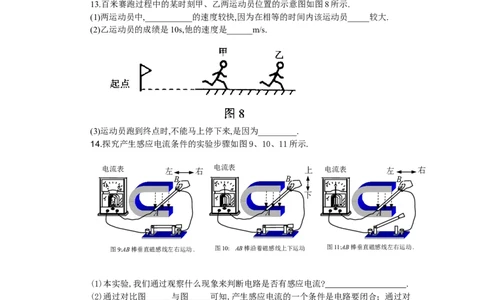

13.百米赛跑过程中的某时刻甲、乙两运动员位置的示意图如图8所示.
(1)两运动员中,___________的速度较快,因为在相等的时间内该运动员_____较大.
(2)乙运动员的成绩是10s,他的速度是______m/s.
(3)运动员跑到终点时,不能马上停下来,是因为_________.
14.探究产生感应电流条件的实验步骤如图9、10、11所示.
电流表 左 右 电流表 上 电流表 左 右
B B B
下
A A A
图9:AB棒垂直磁感线左右运动. 图10: AB棒沿着磁感线上下运动 图11:AB棒垂直磁感线左右运动.
(1)本实验,我们通过观察什么现象来判断电路是否有感应电流? .
(2)通过对比图______与图_____可知,产生感应电流的一个条件是电路要闭合；通过对
比图______与图_____可知,产生感生电流的另一个条件是导体要在磁场中做切割磁感线运
动.
(3)若图9中AB棒不动,磁铁左右水平运动,电路____感应电流.(选择
“有”或“无”)
15.如图12甲，一容积为0.5m3、底面积为0.5m2的容器装满水后密封,
P
容器内水的质量是____kg，液体对容器底部的压力为_______N,压强为
______Pa. 如图12乙,若在容器侧壁处开一小孔P，发现水不会从小孔流
出,这是因为_________,.（ρ =1.0×103kg/m3,g=10N/kg 大气压约为
水 甲 乙
1.01×105Pa） 图12
16.(1)小明家电路电压为220V、电线允许通过的最大电流30A,他家允许同时使用的用电器最大总功率是 ,若同时使用一台“220V 7.2kW”电热水器和一台“220V
2.8kW”电暖器,它们的总功率将是 ,超过线路允许使用的最大功率.
(2)已知天然气热值为 8.0×107J/m3,若用天然气热水器替换 7.2kW 的电热水器，
________m3的天然气完全燃烧放出的能量与电热水器工作30s消耗的电能相等.
三、作图题（共9分）

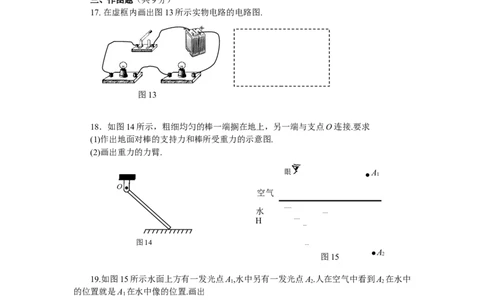

17. 在虚框内画出图13所示实物电路的电路图.
- +
图13
18．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接.要求
(1)作出地面对棒的支持力和棒所受重力的示意图.
(2)画出重力的力臂.
眼 A
1
O
空气
水
H
图14
A
图15 2
19.如图15所示水面上方有一发光点A,水中另有一发光点A.人在空气中看到A 在水中
1 2 2
的位置就是A 在水中像的位置.画出
1
(1)A 发出的光经水面反射进入人眼的光路图
1
(2)A 发出的光进入人眼的光路图
2
四、计算题（共15分）
解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数
值计算的题，演算过程及结果都要在数字的后面写上正确的单
位．
20.（8分）图16中两灯泡L L 在盒内的连接方式未知,电
1、 2
源电压为6V.开关闭合,两灯均发光,电流表读数为0.9A；若把L
1
取下，L 仍发光,电流表读数变为0.3A.
2
(1)L 和L 是并联还是串联的?
1 2(2)取下L 后, 5秒内L 消耗多少电能?
1 2
(3)L 的电阻多大?
1
21．（7分）甲、乙两人分别用不同的方法把重100N的物体A从地面匀速提到三楼.
(1)甲用图17所示的方法,直接用绳把物体提到三楼.判断该过程绳对物体的拉力F是否
做功时,有两种分析如下表，若分析正确,在表中同一行的空格画“√”.
N
甲 物体在力F的方向上移动了距离,所
分析一
以拉力F对物体有做功
h
N
F
A
A
6m 分析二 物体匀速上升，其M 能量的转化过程，是通过做功的过程
动能不变，重力势 来实现的.因为物体的机械能增加
能增加 了,所以拉力F对物体有做功
M
图17
(2) 甲用时20s把物体由M提到N,，他对物体做功的功率多大?
(3)乙用图18所示的方法,通过滑轮把物体提到三楼,滑轮重10N，人对绳的拉力60N.有
人计算乙做的总功过程如下
W=F s ① 乙
乙
N
F = = =50N ②
乙
A
6m
S=6m ③
M
联立①②③求出W 图18
请改正②③错误之处.
五、问答题(5分)
22. 如图19,从温度与室温(24℃)相同的酒精里取出温度计.请你分析为什么取出后,它的
示数会先减少,过了一段时间又升回24℃?
六、实验 探究题(共19分)
23．(5分)用图20所示的仪器测电阻R的电阻值
图19(1)将图20的电路,连成正确的测量电路.
(2)电路中的滑动变阻器对电路起保护作用,因此开关闭合前,其滑片应移到最___端(填
“左”或“右”);实验过程中,滑动变阻器还有另一个作用是__________.
(3)如果电路中电流表、电压表的读数如图21，电流表的读数为 ，电压表的读数为
．
24．（7分）用图22的实验装置探究烧杯内的某种物质熔化的温度变化规律.
(烧杯内物质在相同时间内吸收的热量相同.)
(1)某时刻温度计示数如图22,此刻杯内物质温度是_____________.
(2)根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图23.
该物质的熔点是__________.
(3)t 时刻，该物质处于__________态.（选填“固”、“液”、“固、液混合”）
2
(4) t 与t 相比,哪一时刻杯内物体内能较大? ,理由是 .
2 3
(5)已知0~ t 与t~ t 的时间相等,从图23可知两段时间内温度升高不同,由此可以做出:
1 5 6
“这种物质固态时的比热容小于液态时的比热容”的判断.请写出做出此判断的依据.
10
温度/ºC
º
C 0
10
10
0
t t t t t t
1 2 3 4 5 6 时间/min
20
-20
图23
隔热材料
电热棒
图22
25.（7分）做研究浮力的实验中
(1)测量浸没在水中物体所受浮力大小步骤如下:
①用细线把一物体挂在弹簧测力计上如图20所示,测出该物体所受重力G=1.2N;
②把物体浸没在水中如图25所示, ,此时弹簧测力计示数F=_____;③物体所受浮力F =________
浮
(2)按上述方法测定两组共8个实心物体浸没在水中所受浮力的实验数据如表1、表2
请回答下列的问题
表1 体积均为100cm3石块、铝块、铁块、铜块. 表2 四块质量不等、密度相同的石块
物体 石块 铝块 铁块 铜块 物体所受重力 物体 石块1石块2石块3石块4物体所受重力G
G（N）22.77.98.9物体所受浮力F
浮
（N）1111 （N）0.71.42.84.2物体所受浮力F
浮
（N）0.5123
①为了研究体积相同的不同物体,浸没在水中时所受浮力与重力的关系,根据表1数据,在
以G为横坐标、F 为纵坐标的方格纸上描点,再把这些点连起来.
浮
F
/N
浮
1.4
1.2
1.0
0.8
0.6
0.4
0.2 G/N
0 1 2 3 4 5 6 7 8 9
②甲同学根据图线得“一切浸没在水中的物体所受的浮力皆相等”的结论.
乙同学根据表2数据得出“一切浸没在水中的物体所受浮力与其所所受重力成正比”
的结论.
请你从两位同学的结论中任选一个判断其是否正确,并说出理由.
③假如将体积为100cm3的铅块浸没在水中,它将受到多大的浮力？2009年广州市初中毕业生学业考试物理答案
一、选择题： 1—5、D C B A D 6—10、C B C B A 11—12、C D
二、填空题：13（1）、乙 乙跑过的路程 （2）、10 （3）运动员具有惯性
14（1） 电流表指针的偏转 （2） 9、 11； 9 、10 (3) 有
15、 500 5×103 1×104 大气压强的作用
16（1） 6600 1×104 W （2）2 . 7×10-3
三、作图题
17、 18、 19、
四、计算题
20、解：（1） L 和L 是并联
1 2
（2） U= U= U= 6V
1 2
L 消耗的电能为 W= U I t=6V×0.3A×5 S=9 J
2 2 2 2
(3) 通过L 的电流为 I= I—I = 0.9A—0.3A= 0.6A
1 1 2
L 的阻值为 R= U / I = 6V/ 0.6A=10Ω
1 1 1 1
答：略
21、（1）分析一 （√ ）；分析二 （√ ）
（2）对物体所做的功为 W= Gh = 100N×6m = 600 J
功率为 P= W/t = 600 J /20 s =
30W
（3） F = 60N S = nh =2 × 6m =12m
乙
22、答：温度计被取出，液泡上的酒精蒸发吸热，液泡温度降低，从
而使温度计的示数减少；待酒精蒸发完毕后，外界空气
温度高，将热量传给液泡，直到空气与液泡温差为0，所
以温度计的温度又回到与室内相同的温度24℃。
23、（1） 如图 (2) 左 改变电阻两端的电压大小和通过电流的大小，从而多次测量
取平均值减小误差
（3） 0.4 A 2.4 V
24、（1）—8℃ （2）0℃ （3）固液混合 （4） t 熔化过程要吸收热量
3
（5）答：烧杯内物质在相同时间内吸收的热量相同，在0～t 时间里升高的温度为△t=20℃
1 1
在t～t 时间里升高的温度为△t =10℃, 故△T △T 由 Q=Cm△t 可知，当吸收的热量和质
5 6 2 1 ＞ 2
量都相同时，△t越大比热容C就越小。所以这种物质固态时的比热容小于液态时的比热容。
25、（1）②0.4 N ③0.8 N
（2）①
②甲同学判断错误。因为他没有说明样本体积相等且完全浸没（即排水量相等）这个前提。
乙同学判断错误。因为他没有说是同种物质这个前提。
③根据图像可知，浮力为1.0N。
用阿基米德原理算也得分
