2018 年广东省广州市中考物理试卷
一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题
意
1．（3 分）如图是常用的 5 号电池的示意图，其型号的另一种表示方法为
“14500”，前两位数是直径，后三位数是高度这型号电池高度为（ ）
A．14mm B．145mm C．500mm D．50.0mm

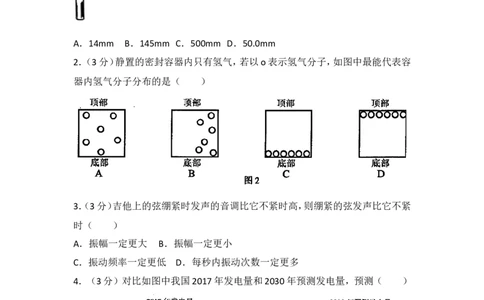

2．（3分）静置的密封容器内只有氢气，若以o表示氢气分子，如图中最能代表容
器内氢气分子分布的是（ ）
3．（3分）吉他上的弦绷紧时发声的音调比它不紧时高，则绷紧的弦发声比它不紧
时（ ）
A．振幅一定更大 B．振幅一定更小
C．振动频率一定更低 D．每秒内振动次数一定更多
4．（3分）对比如图中我国2017年发电量和2030年预测发电量，预测（ ）
A．火电发电量将减少
第1页（共21页）B．水电发电量将增加
C．我国将以核能发电为主
D．风电发电量占总发电量的比例将减小

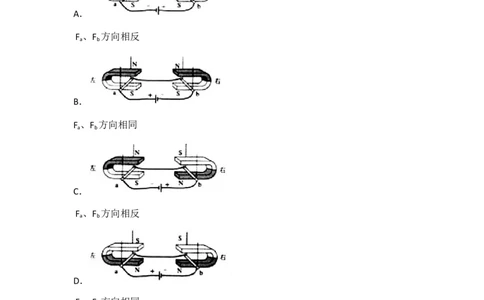

5．（3分）如图所示，通电导线a、b固定不动，左磁体对a的作用力为F，右磁体对
a
b的作用力为F ，下列说法正确的是（ ）
b
A．
F、F 方向相反
a b
B．
F、F 方向相同
a b
C．
F、F 方向相反
a b
D．
F、F 方向相同
a b
6．（3分）如图所示金属球使小芳带电，则小芳（ ）
A．得到电子
B．失去电子
第2页（共21页）C．得到原子核
D．相互排斥的头发带上同种电荷
7．（3分）如图所示，OQ是水平地面，物体在水平拉力作用下从O匀速直线运动
到Q，OP段拉力F 为300N，F 做的功为W ，功率为P ；PQ段拉力F 为200N，F 做
1 1 1 1 2 2
的功为W ，功率为P ．则（ ）
2 2
A．W ＞W B．W ＜W C．P ＞P D．P ＜P
1 2 1 2 1 2 1 2

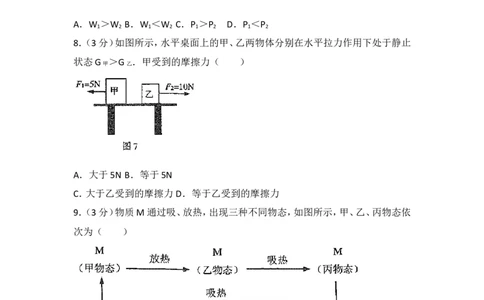

8．（3分）如图所示，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止
状态G ＞G ．甲受到的摩擦力（ ）
甲 乙
A．大于5N B．等于5N
C．大于乙受到的摩擦力D．等于乙受到的摩擦力
9．（3分）物质M通过吸、放热，出现三种不同物态，如图所示，甲、乙、丙物态依
次为（ ）
A．固、液、气 B．气、液、固 C．气、固、液 D．液、固、气
10．（3分）如图所示，甲、乙两个质量不同的小球从相同高度静止释放，甲球下落
过程中经过P、Q两点，忽略空气阻力，下列说法正确的是（ ）
第3页（共21页）A．着地瞬间，两球的动能相等
B．甲球在P点和Q点的机械能相等
C．释放瞬间，两球的重力势能相等
D．从释放到着地，两球所受重力做的功相等

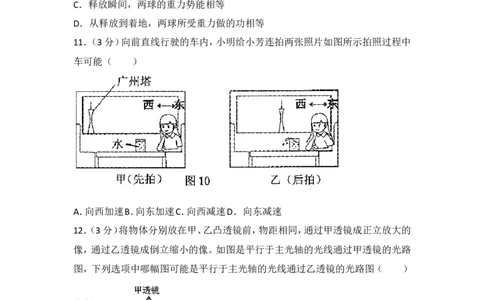

11．（3分）向前直线行驶的车内，小明给小芳连拍两张照片如图所示拍照过程中
车可能（ ）
A．向西加速B．向东加速C．向西减速D．向东减速
12．（3分）将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的
像，通过乙透镜成倒立缩小的像。如图是平行于主光轴的光线通过甲透镜的光路
图，下列选项中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（ ）
第4页（共21页）二、填空作图题（共24分）
13．（6分）两条光线通过透镜的光路如图所示：
（1）该透镜是 透镜（选填“凹”、“凸”）。
（2）光线a射向水面在图中①画出a的反射光线；②大致画出a进入水中的折射
光线；③标示出反射角r 和折射角r 。
1 2
（3）逐渐往容器中加水，光线a在容器底形成的光斑会 （选填“左移”
“右移”、不动”）。
14．（3分）O为支点的轻质杠杆原处于水平静止，现同时施加大小相等的力F 、F
1 2
（如图）。
（1）此时杠杆能否保持平衡？ 。
（2）画出图中F 的力臂L 。
1 1
第5页（共21页）15．（3分）（1）图一是托里拆利实验装置，测得当地大气压等于 mm高的
水银柱所产生的压强。
（2）关于图一现象的成因，十七世纪有两种观点，观点一：否认大气压存在，玻璃
管内本应充满液体，液面下降是因为管内的部分液体变成气体，管内气体越多，
液面下降越多。观点二：管内液面上方是真空，大气压支撑起液柱，帕斯卡为了验
证哪种观点正确，将两根长12m规格相同的玻璃管分别装满水和酒，倒置在相应
液体槽中，酒的密度比水小，且比水易变成气体，若观点一正确，应出现图二中
图的现象。若观点二正确，应出现图二中 图的现象。
16．（3分）测量某液体密度的实验如图所示，液体的质量为 g，依据公式
ρ= ，液体的密度为
g/cm3。
17．（3分）小明用图中的动滑轮匀速拉动水平地面上的物体A，测出A移动的距
离s、水平拉力F和A的重力G。
第6页（共21页）（1）以上条件能否求出此时滑轮的机械效率η？ ，如果能，写出η的表达
式；如果条件不足，写出还需补充的物理量的测量步骤和符号，并写出η的表达
式 （η用题目已知及补充的物理量符号表示）
（2）若A在10s内运动了4m，A的速度为 。
18．（2分）白色感压纸受到的压强达到可测最小值时才变色，且颜色随压强变大
而变深，大于可测最大值时颜色不再变深。感压纸A的规格如图所示。
实验1：用250N的压力垂直作用在A上，受力面积为0.25cm2，此压力对A的压强
为 N/cm2。
实验2：仍用250N的压力垂直作用在与A规格相同的感压纸上，要使它变色且颜
色深度与实验1不同，下列哪些受力面积符合要求？ 。
①2cm2②0.8cm2③0.3cm2④0.1cm2⑤0.01cm2
19．（4分）测得某熔断开关S在不同电流下的熔断时间如下表，将电磁铁开关和S
接入电路，如图所示。当I＞4A时，电磁铁能在0.1s内吸动衔铁，使电路断开，衔
铁无法自动恢复至图示位置；当1A＜I≤4A时，电磁铁无法吸动衔铁，S发热熔断
使电路断开（熔断时间为S开始通电到它熔断的时间）。
电流/A 1 1.5 2 4 5
熔断时间/s 不会熔断 220 40 5 2
（1）S的电阻为1Ω，当I=2A，通电时间为 s时S熔断，此过程中S产生的热
量是 J。
（2）当I=5A时，通电0.1s，S能否熔断？ 。
（3）若电路中电流方向与图中所示相反，电磁铁吸引还是排斥衔铁？ 。
第7页（共21页）三、解析题（共20分，解析题应写出必要的文字说明、公式和重要演算步骤.只写
出最后答案的不能得分，有数值计算的题，演算过程及结果都要在数字的后面写
上正确的单位）
20．（8分）测得某白炽灯在不同电压下的电功率如下表：
数据序号 灯两端电压U/V 灯的电功率P/W
1 220 40
2 110 12.1
（1）灯两端电压为220V时，灯的电阻为多少？
（2）灯两端电压为110V时，通过灯的电流为多少？通电100s灯消耗的电能是多
少？
21．（12分）小明每天测量同一个鸡蛋的质量，再把鸡蛋放入水中，观察它的浮沉
情况后，取出放好。下表是他记录的部分数据及现象。（鸡蛋的体积保持不变，
g=10N/kg，ρ =1.0×103kg/m3）
水
第1天 第8天 第29天 第57天 第58天 第70天
质量m/g 66.8 66.2 64.4 62.0 61.9 60.8
鸡蛋
在水
中的
位置
沉底 沉底 沉底 悬浮 漂浮 漂浮
（1）求第57天鸡蛋所受浮力及鸡蛋的体积。
（2）比较第1天和第70天鸡蛋受到浮力的大小，写出判断依据。
（3）根据表格的现象你如何判断鸡蛋存放时间的长短？
第8页（共21页）四、实验探究题（共20分）
22．（6分）小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压
及电路中的电流怎样改变
（1）实验电路图如图甲所示，请在图乙中连接对应的实物图
（2）改变滑动变阻器接入电路的阻值，记录数据如下表。根据表中数据在图丙的
坐标系中画出电阻R的U﹣I图线。
数据序号 1 2 3 4
电压表示数U/Z 2.40 1.80 1.20 0.60
电流表A 示数I /A 0.16 0.12 0.08 0.04
1 1
电流表A 示数I /A 0.40 0.75 1.14 1.50
2 2
（3）某次实验电压表和电流表A 的示数如图丁所示，U= V，I = A，
1 1
I =0.90A，此时通过滑动变阻器的电流为 A。
2
（4）此电路不允许滑动变阻器接入电路的阻值为零，原因是 。
第9页（共21页）23．（6分）如图一所示，用加热器给初温均为20℃的甲、乙液体加热（m ＜m ），
甲 乙
两种液体每秒吸收的热量相同。这两种液体的温度﹣﹣加热时间的图线如图二。
（1）某时刻温度计示数如图一所示，此时乙的温度为 ℃。
（2）甲液体第30s的内能 第35s的内能（选填“大于”、“等于”、“小
于”）。
（3）小明根据图二中0至30s图线及题目所给信息得出：甲液体的比热容比乙液
体的大，你认为小明的说法是否正确？ 。你的判断依据是什么？ 。
24．（8分）小明把两端开口的细玻璃管插入水中，发现管内的液面上升（如图）。
他查资料得知：管内外液面高度差与水温、管的内径有关，小明想利用这支细玻
璃管探究管内外液面高度差与水温的定量关系，请你帮他设计实验方案。
（1）实验器材：细玻璃管、 。
（2）实验步骤（可画图或文字表述）；
（3）设计记录数据的表格。
第10页（共21页）第11页（共21页）2018 年广东省广州市中考物理试卷
参考答案与试题解析
一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题
意
1．
【解答】解：中学生拳头的宽度在8cm左右，由平时的观察知道，一般5号电池的
高度比中学生拳头宽度小一些，所以是5cm=50.0mm。
故选：D。
2．
【解答】解：静置的密封容器内只有氢气，氢气没有固定的形状和体积，且分子间
距大，会充满整个容器，故A符合题意。
故选：A。
3．
【解答】解：绷紧琴弦来改变琴弦振动的快慢，所以可以改变发声的音调，琴弦绷
紧后，频率变大，音调变高；振幅大小与拨动琴弦的力有关，无法判定，故D正确。
故选：D。
4．
【解答】解：
A、由图可知我国 2017 年火电发电量为 46627kW•h，2030 年火电发电量为
47570kW•h，火电发电量将增加，故A错误；
B、由图可知我国 2017 年水电发电量为 11898kW•h，2030 年水电发电量为
15900kW•h，水电发电量将增加，故B正确；
C、由图可知到2030年我国核能发电量占发电量的 4%，火力发电量占发电量的
55%，以火力发电为主，故C错误；
第12页（共21页）D、由图可知我国2017年风电发电量占发电量的5%，2030年风力发电量占发电
量的12%，风电发电量占总发电量的比例将增加，故D错误。
故选：B。
5．
【解答】解：
AB、通电导线a、b固定不动，左磁体和右磁体磁场方向相同，电流方向相反，受力
方向相反，故A正确、B错误；
C、通电导线a、b固定不动，左磁体和右磁体磁场方向相反，电流方向相反，受力
方向相同，故C错误；
D、左磁体和右磁体磁场方向相同，电流方向相反，受力方向相反，故D错误；
故选：A。
6．
【解答】解：图中金属球使小芳带电，且头发都带有同种电荷；由于同种电荷相互
排斥，故头发都张开。但头发所带电荷不能确定是正电荷还是负电荷。
故ABC错误、D正确。
故选：D。
7．
【解答】解：
（1）由图知，OP段的路程s =4m，PQ段的路程s =6m，
1 2
OP段拉力F 做的功为：W =F s =300N×4m=1200J，
1 1 1 1
PQ段拉力F 做的功为：W =F s =200N×6m=1200J，
2 2 2 2
比较可知，W =W ，故AB错误；
1 2
（2）物体在水平拉力作用下从O匀速直线运动到Q，所以，物体在OP段和PQ段
速度相同，
又因为F ＞F ，所以根据P= = =Fv可知，P ＞P ，故C正确，D错误。
1 2 1 2
故选：C。
第13页（共21页）8．
【解答】解：由题意知：甲乙两物体分别在水平拉力作用下处于静止状态，都受到
平衡力的作用，即拉力和摩擦力是一对平衡力，故甲的摩擦力等于拉力，等于
5N，乙的摩擦力等于它受到的拉力，等于10N，故甲受到的摩擦力小于乙受到的
摩擦力，故B正确，ACD 错误。
故选：B。
9．
【解答】解：由图知，甲物态→乙物态需要放热，所以乙物态→甲物态需要吸热；同
时乙物态→丙物态也需要吸热，所以乙物态为固态；
丙物态→甲物态需要吸热，所以甲物态→丙物态需要放热；同时甲物态→乙物态
需要放热，所以甲物态是气态；
所以丙物态为液态。
故选：C。
10．
【解答】解：A、甲、乙两个质量不同的小球从相同高度静止释放，忽略空气阻力，
两个小球同时落地，即速度相等，但甲、乙两个小球质量不同，所以着地瞬间，两
球的动能不相等。故A错误；
B、忽略空气阻力，机械能守恒，故甲球在P点和Q点的机械能相等。故B正确；
C、释放瞬间，两球所处高度相同，但两球质量不同，重力不同，所以两球的重力势
能不相等。故C错误；
D、从释放到着地，两球下落的高度相同，但两球质量不同，重力不同，所以，根据
W=Gh可知，两球所受重力做的功不相等。故D错误。
故选：B。
11．
【解答】解：
由图可知：以广州塔为参照物，小芳是向西运动的，所以车是向西行驶的，杯子中
第14页（共21页）是水原来随车一起向西运动，当车突然减速时，杯内的水由于惯性，保持原来静
止状态，所以会向西溢出，故C正确。
故选：C。
12．
【解答】解：
平行于主光轴的光线经凸透镜折射后通过焦点，由图可知，f =20cm，
甲
设物体到甲和乙凸透镜的距离都为u，
物体通过甲透镜成正立放大的像，由凸透镜成像规律知，u＜f ，
甲
物体通过乙透镜成倒立缩小的像，则u＞2f ，
乙
所以f ＞2f ，即：20cm＞2f ，
甲 乙 乙
所以f ＜10cm，
乙
由各选项知，A凸透镜焦距5cm，BCD凸透镜焦距都大于10cm。
故选：A。
二、填空作图题（共24分）
13．
【解答】解：
（1）由图知，折射光线相对于入射光线远离（偏离）了主光轴，即该透镜对光有发
散作用，所以是凹透镜；
（2）光线a射向水面时，过入射点作垂直于界面的法线，根据反射角等于入射角，
在法线左侧的空气中画出反射光线；
光线从空气斜射入水中，折射角小于入射角，据此在法线左侧的水中画出折射光
线；
反射光线与法线的夹角为反射角r ，折射光线与法线的夹角为折射角r ．如图所
1 2
示：
第15页（共21页）（3）当容器的水增多时液面升高，但入射角没变，折射角也不变，而入射点向右移
动，所以容器底的光斑也向右移动。如图所示：
故答案为：（1）凹；（2）见上图；（3）右移。
14．
【解答】解：
（1）由图知，F 和F 都会使杠杆顺时针转动，所以杠杆不能平衡；
1 2
（2）过支点O作出力F 作用线的垂线段，即为F 的力臂L ．如图所示：
1 1 1
故答案为：（1）不能；（2）见上图。
15．
第16页（共21页）【解答】解：
（1）由图可知，玻璃管内水银面到水银槽中水银面的垂直高度为734mm，因此，
当时的大气压强等于734mm高水银柱产生的压强；
（2）根据观点一知：管内部分液体变成气体，管内气体越多，气压越大，液面下降
越多；酒比水易变成气体，管中气体多，气压大，液柱低，应出现图二中甲图的现
象；
根据观点二知：管内液面上方是真空，大气压支撑起液柱，酒的密度小于水的密
度，根据p=ρgh知，大气压一定，密度小的酒，液柱高，应出现图二中丙图的现象。
故答案为：（1）734；（2）甲；丙。
16．
【解答】解：
由图知，空注射器的质量为m =18.29g，装入液体后的总质量m =39.49g，
0 总
则20mL液体的质量：m=m ﹣m =39.49g﹣18.29g=21.2g，
总 0
该实验的原理为ρ= ，
则液体的密度为ρ= = =1.06g/cm3。
故答案为：21.2； ；1.06。
17．
【解答】解：
（1）根据η= = 可知，要求出滑轮的机械效率，补充的物理量为：摩擦力f；
测量摩擦力时应水平匀速拉动木块，使木块做匀速直线运动，木块处于平衡状态
由二力平衡条件可知，滑动摩擦力等于拉力；
作用在动滑轮上有两段绳子，所以拉力F通过的距离为物体A移动距离的2倍，
滑轮的机械效率为：η= = = = ×100%；
第17页（共21页）（2）物体A的速度为：v= = =0.4m/s。
故答案为：（1）不能；η= ×100%；（2）0.4m/s。
18．
【解答】解：
实验1：用250N的压力垂直作用在A上，受力面积为0.25cm2，
则此压力对A的压强为：p= = =1000N/cm2；
实验2：由图知，可测最大压强值为1000N/cm2，结合实验1可知，压力为250N时
对应的受力面积为0.25cm2；
用250N的压力垂直作用在与A规格相同的感压纸上，要使它变色且颜色深度与
实验 1 不同，由题意和图示可知，应使该压力对 A 的压强处于 250N/cm2和
1000N/cm2之间；
由 p= 可知，当最小压强为 250N/cm2时的受力面积为：S'= =
=1cm2，
故使它变色且颜色深度与实验1不同，受力面积的范围为：0.25cm2～1cm2，故
②③符合要求。
故答案为：1000；②③。
19．
【解答】解：（1）根据表格数据知：当I=2A，通电时间为40s时S熔断，
此过程中S产生的热量：Q=I2Rt=（2A）2×1Ω×40s=160J；
（2）根据表格数据判断当I=5A时，通电2s，S才熔断，通电0.1s，S不能熔断；
（3）若电路中电流方向与图中所示相反，电磁铁由磁性仍然能吸引衔铁。
故答案为：（1）40；160；（2）不能；（3）吸引。
三、解析题（共20分，解析题应写出必要的文字说明、公式和重要演算步骤.只写
出最后答案的不能得分，有数值计算的题，演算过程及结果都要在数字的后面写
第18页（共21页）上正确的单位）
20．
【解答】解：（1）灯两端电压为220V时，P=UI，I= ，
所以R= = =1210Ω；
（2）灯两端电压为110V时，灯的电功率P′=12.1W，
通过灯的电流为：I′= = =0.11A；
通电100s灯消耗的电能：
W=P′t=12.1W×100s=1210J。
答：（1）灯两端电压为220V时，灯的电阻为1210Ω；
（2）灯两端电压为110V时，通过灯的电流为0.11A；通电100s灯消耗的电能是
1210J。
21．
【解答】解；（1）由图可知，鸡蛋在第57天时处于悬浮状态，悬浮时浮力等于重力：
F =G=mg=0.062kg×10N/kg=0.62N；
浮
根 据 阿 基 米 德 原 理 可 知 ， 鸡 蛋 的 体 积 为 ： V=V = =
排
=6.2×10﹣5m3；
（2）鸡蛋的质量减小，但鸡蛋的体积不变，第1天和第70天相比，在第一天排开
的水的体积较大，根据阿基米德原理F =ρ gV 可知，鸡蛋在第一次中受到的浮
浮 水 排
力大；
（3）由表格中的数据和鸡蛋的状态可知，当鸡蛋在水中下沉时，鸡蛋的放置时间
不超过29天；鸡蛋悬浮时，鸡蛋的放置时间不超过57天；鸡蛋在水中漂浮时，鸡
蛋的放置时间为58天以上。
故答案为：（1）第57天鸡蛋所受浮力为0.62N；鸡蛋的体积为6.2×10﹣5m3；
（2）第1天收到的浮力大；第1天和第70天相比，在第一天排开的水的体积较大，
第19页（共21页）根据阿基米德原理F =ρ gV 可知，鸡蛋在第一次中受到的浮力大；
浮 水 排
（3）见解析。
四、实验探究题（共20分）
22．
【解答】解：（1）根据表中数据，电压表选用小量程与电阻并联，电流表A 选用小
1
量程与电阻串联，电流表A 选用大量程串联在干路中，根据电路图连接实物图，
2
如下左所示：
（2）通过R的电流即电流表A 的示数，电压表示数即为R的电压，根据表中数据
1
在坐标系中找出对应的点连线，如上右所示：
（3）某次实验电压表和电流表A 的示数如图丁所示，电压表选用小量程，分度值
1
为0.1V，U=1.5V，电流表选用小量程，分度值为0.02A，I =0.1A，I =0.90A，根据并联
1 2
电路电流的规律，此时通过滑动变阻器的电流为：
0.90A﹣0.10A=0.80A；
（4）若滑动变阻器接入电路的阻值为零，因电流表内阻很小，相当于导线，直接接
触到电源的两极，以免短路，损坏电源和电流表。
故答案为：（1）如上左所示；（2）如上右所示；（3）1.5；0.1；0.80；（4）电流表内阻很
小，相当于导线，直接接触到电源的两极，以免短路，损坏电源和电流表。
23．
【解答】解：（1）由图可知，温度计的分度值为1℃，示数为58℃；
第20页（共21页）（2）由图可知，物体从30s到35s时，一直吸收热量，温度升高，内能变大，即甲液
体第30s的内能小于第35s的内能；
（3）由图可知，在0﹣60s内，甲乙变化图象是重合的，即甲乙吸收相同的热量，升
高相同的温度，由于甲的质量小于乙的质量，根据c= 可知，甲的比热容大于
乙的比热容，故小明的说法是正确的。
故答案为：（1）58；（2）小于；（3）正确；乙吸收相同的热量，升高相同的温度，由于
甲的质量小于乙的质量，根据c= 可知，甲的比热容大于乙的比热容。
24．
【解答】解：（1）由题可知，本实验的目的是想利用这支细玻璃管探究管内外液面
高度差与水温的定量关系，因此除细玻璃管外，还需要盛水用的烧杯、测量水温
用的温度计、测量液面高度差的刻度尺，当然还需要适量的热水。
（2）①往烧杯加入适量温水，将细玻璃管和温度计插入水中；
②等细玻璃管内液面和温度计示数稳定后，用刻度尺测出液面高度差和温度计示
数，并记录在表格中；
③5分钟后用刻度尺测出液面高度差和温度计示数，并记录在表格中；
④重复步骤③多次实验。
（3）表格设计如下：
1 2 3 4 5
液面高度差（cm）
水温（C°）
故答案为：
（1）烧杯、温度计、刻度尺、热水；
（2）实验步骤见解答；
（3）记录数据的表格见解答。
