2017 年广州市初中毕业生学业考试物理
第一部分（共36分）
一 选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意
1. 为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。根
据建议，你估计中学生肩负的书包总质量通常不超过（ ）
A.9t B.9kg C.9g D.9mg

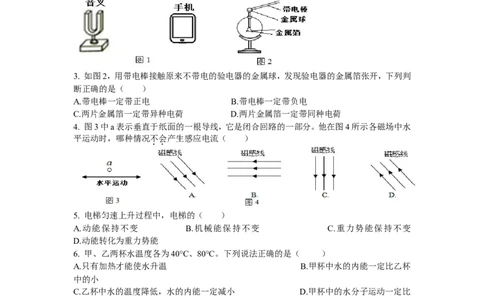

2. 如图1，手机与音叉的位置保持不变。利用手机软件测出音叉发出的声音从30dB变为
50dB。说明音叉振动的 （ ）
A.振幅变大 B.振幅变小 C.频率变大 D.频率变小
3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判
断正确的是（ ）
A.带电棒一定带正电 B.带电棒一定带负电
C.两片金属箔一定带异种电荷 D.两片金属箔一定带同种电荷
4. 图3中a表示垂直于纸面的一根导线，它是闭合回路的一部分。他在图4所示各磁场中水
平运动时，哪种情况不会产生感应电流（ ）
5. 电梯匀速上升过程中，电梯的（ ）
A.动能保持不变 B.机械能保持不变 C.重力势能保持不变
D.动能转化为重力势能
6. 甲、乙两杯水温度各为40°C、80°C。下列说法正确的是（ ）
A.只有加热才能使水升温 B.甲杯中水的内能一定比乙杯
中的小
C.乙杯中水的温度降低，水的内能一定减小 D.甲杯中的水分子运动一定比
乙杯中的剧烈
7. 图5中小球相对于水平桌面静止。小红通过观察，作出如下判断，正确的是（ ）A.窗外
另一列车相对她不动，则她坐的车一定是对地静止的
B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶
C.小球突然“自动”向东滚动，则她坐的车一定向西启动
D.小球突然“自动”滚动，则她坐的车运动状态一定发生了改变
8. 图6是标准大气压下，质量为1g的某液体的体积—温度图，以下说法正确的是（ ）
A.4°C 时，液体密度最小 B.温度升高，液体密度不变
C.1°C 时液体的体积比5°C 时的大 D.由1°C升高到8°C，液体体积一直
变大

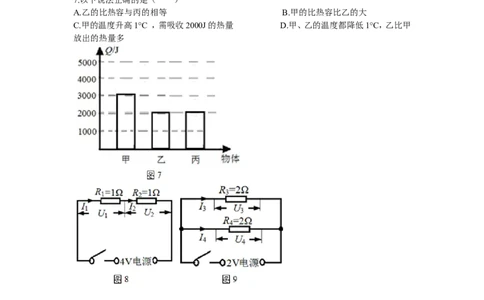

第1页（共31页）9. 甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1°C，吸收热量如图
7.以下说法正确的是（ ）
A.乙的比热容与丙的相等 B.甲的比热容比乙的大
C.甲的温度升高1°C ，需吸收2000J的热量 D.甲、乙的温度都降低1°C，乙比甲
放出的热量多
10. 关于图8、9中各物理量的关系有以下的描述
（1）I=I=I=I （2）U=U=U=U （3）U=U，U≠U （4）I=I，I≠I
1 2 3 4 1 2 3 4 3 4 2 4 1 2 2 4
正确的是（ ）
A.（2）、（4） B.（1）、（2） C.（3）、（4） D. （1）、（3）
11. 蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路，下列说
法正确的是（ ）A.小红画的光路是正确的 B.透镜成的是虚像 C.透镜的焦
距小于10cm D.透镜的焦距大于20cm

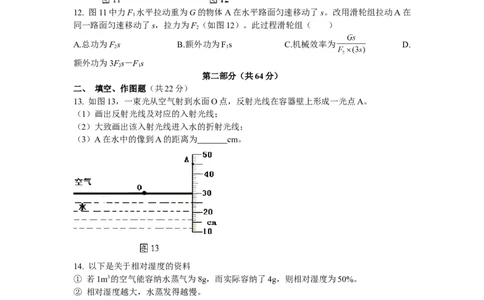

第2页（共31页）12. 图11中力F 水平拉动重为G的物体A在水平路面匀速移动了s。改用滑轮组拉动A在
1
同一路面匀速移动了s，拉力为F（如图12）。此过程滑轮组（ ）
2
A.总功为Fs B.额外功为Fs C.机械效率为 D.
2 1
额外功为3Fs－Fs
2 1
第二部分（共64分）
二、 填空、作图题（共22分）
13. 如图13，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。
（1）画出反射光线及对应的入射光线；
（2）大致画出该入射光线进入水的折射光线；
（3）A在水中的像到A的距离为 cm。
14. 以下是关于相对湿度的资料
① 若1m3的空气能容纳水蒸气为8g，而实际容纳了4g，则相对湿度为50%。
② 相对湿度越大，水蒸发得越慢。
如图14，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直
接暴露在空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度。
第3页（共31页）（1）图14干球温度计示数为16°C，湿球温度计示数为 °C。从表中推算出此时相
对湿度是 %。
（2）根据表归纳“当湿球温度计与干球温度计示数差为3°C时，相对湿度与干球温度计测得
的温度的关系。”
（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？
15. 如图15，用测力计拉动木块，使它沿同一水平路面运动。AB段，木块受水平力F 作用做
1
匀速直线运动。CD段，改用另一大小不变的水平力F 拉动木块继续运动。两力大小如图15.
2
（1）F 为 N。
2
（2）若s =s ，AB段F 做的功 CD段F 做的功（选填“>”、“=”、“<”）。
AB CD 1 2
（3）CD段，木块受到的摩擦力大小为 N。
16. 用力F 把门推开，弹性绳会被拉长。如图16.门处于静止状态。
1
（1）画出弹性绳对门的拉力F 的示意图。
2
（2）O为支点，画出F 的力臂。
1
（3）根据杠杆的平衡条件 可知F F（选填“>”、“=”、“<”）。
1 2
第4页（共31页）17. 若汽车轮胎上标有“87 W”，由表1、2可知“87”表示每个轮胎允许承载最大质量为
545kg，“W”表示汽车行驶速度不能超过270km/h。
某汽车的轮胎上标有“90 V”。查表可知此汽车每个轮胎允许承载最大质量为
kg，行驶速度不能超过
km/h。
18. 图17，行驶中的汽车，车窗紧闭，当打开天窗时，天窗外空气的流速 车内空气的
流速，天窗外空气的压强 车内空气的压强（选填“>”、“=”、“<”），所以车内空
气被“抽”到车外。
19. 停在水平地面的汽车质量为2400kg，汽车所受重力为 N。轮胎与地面接触面积
共为0.12m2，汽车对地面压强为 Pa。（g=10N/kg）
图17
三 解析题（共23分）
解析题应写出必要的文字说明、公式和重要验算步骤。只写出最后答案的不能得分。有
数值计算的题，演算过程及结果都要在数字的后面写上正确的单位。
20. 某比赛，两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏。如图18所示，两
木筏静止在水面。
（1）以点代替木筏，在方框内画出甲木筏的受力示意图。
第5页（共31页）（2）甲木筏的质量为100kg，底面积为2m2.求甲木筏浸入水中的深度。（ ，
）
（3）甲木筏所受浮力 乙木筏所受浮力（选填“>”、“=”、“<”）。写出你的分
析过程。
21. 图19是某手机充电示意图及简化电路图。下表是充电过程中某些时段相关数据。
充电时间 A阶段0— B 阶段5min— … D阶段80min—
5min 10min 85min
数据线两端电压U/V 5.0 4.5 … 5.0
流经数据线的电流I/A 4.4 4.0 …
数据线和手机的总功率 22.0 18.0 … 2.5
P/W
（1）求0—10min数据线和手机消耗的总电能。
（2）求D阶段流经数据线的电流。
（3）充电过程数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多。
（4）智能手机的“近场通讯”、“蓝牙”功能分别使用 、 这两个波段
的电磁波进行通讯。图20是电磁波家族。
第6页（共31页）近场通讯、蓝牙通讯的电磁波
①都是无线电波 ②都能在真空传播
③真空中传播的速度一样大 ④蓝牙的波长比近场通讯的大
上述哪些说法是正确的 。（选填序号）
四、 实验、 探究题
22. （1）如图21，通电线圈的B端与磁铁N极相吸，则A端是 极。（选填
“N”、“S”）
请在图22中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥。
第7页（共31页）（2）图23中三脚插头上的三个插脚分别与导线①、②、③连通，但未知导线中①、②、③中哪
根与标有N的插脚相连。请你将图23所示实物图连接起来检测N插脚与导线②是否相连。
若观察到 现象，说明导线②是接到N插脚上。
23. 伏安法测定值电阻的实验
（1）请在方框内画出实验电路图。
（2）图24是小红连接的电路。实验中某次电压表、电流表示数如图 25所示，电压U=
V，电流I= A。算出R= Ω。
（3）小明发现图24的电路接线错了，电压表实际测量的是 两端的电压。
24. 小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端。对此他猜想：“物体离地高度一
定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”。请你设计实验验证其
猜想。
（1）实验所需的公式： 。
（ 2 ） 实 验 器 材 ： 除 了 图 26 所 示 的 器 材 ， 你 还 需 要 的 测 量 工 具 有
。
（3）实验步骤（可用画图或文字表述）：
第8页（共31页）2017年广东省广州市中考物理试卷
参考答案与试题解析
一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意.
1．为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%，根
据建议，你估计中学生肩负的书包总质量通常不要超过（ ）
A．9t B．9kg C．9g D．9mg
【考点】23：质量的估测．
【分析】一个中学生的质量在40﹣80kg间，书包总质量不要超过人体质量的15%，从四个中
选出比较接近真实值的就是正确的答案．
【解答】解：一个中学生的质量在40﹣80kg间，约为60kg，书包总质量不要超过人体质量的
15%，即60kg×10N/kg=9kg，故B正确．
故选B．
2．如图，手机与音叉的位置保持不变．利用手机软件测出音叉发出的声音从 30dB变为
50dB．说明音叉振动的（ ）
第9页（共31页）A．振幅变大B．振幅变小 C．频率变大 D．频率变小
【考点】9G：响度与振幅的关系．
【分析】响度指的是声音的大小，声音越大，响度越大，振幅越大．
【解答】解：决定响度大小的因素是振幅，振幅越大，响度越大；利用手机软件测出音叉发出的
声音从30dB变为50dB，表明响度变大了，则振幅变大．
故选：A．
3．如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断
正确的是（ ）
A．带电棒一定带正电B．带电棒一定带负电
C．两片金属箔一定带异种电荷 D．两片金属箔一定带同种电荷
【考点】HA：验电器的原理及使用．
【分析】解决此题要知道，验电器的工作原理是同种电荷相互排斥．在已知带电棒电生的情况
下，可判断金属箔上的电性．
【解答】解：用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于
金属箔上带了同种电荷．但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的
什么电荷．故只有选项D说法正确．
故选D．
4．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中
水平运动时，哪种情况不会产生感应电流（ ）
第10页（共31页）A． B． C． D．
【考点】CQ：产生感应电流的条件．
【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动
这两个条件．
【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁
感线，所以会产生感应电流；
只有B没有切割磁感线，所以不会产生感应电流；
故选B．
5．电梯匀速上升过程中，电梯的（ ）
A．动能保持不变B．机械能保持不变
C．重力势能保持不变 D．动能转化为重力势能
【考点】FN：动能和势能的大小变化．
【分析】（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
【解答】解：电梯匀速上升的过程中，速度不变，动能不变，高度增大，重力势能增大；机械能
等于动能和势能的和，故机械能变大．
故选A．
6．甲、乙两杯水温度各为40℃、80℃，下列说法正确的是（ ）
A．只有加热才能使水升温
B．甲杯中水的内能一定比乙杯中的小
C．乙杯中水的温度降低，水的内能一定减小
D．甲杯中的水分子运动一定比乙杯中的剧烈
【考点】G6：温度、热量与内能的关系．
第11页（共31页）【分析】（1）改变物体的内能有两种方式：做功和热传递．
（2）内能的大小与物体的温度和质量有关；
（3）内能与物体的质量、温度和状态有关；
（4）温度越高，分子无规则运动越剧烈．
【解答】解：
A、用酒精灯加热使杯中水的温度升高，这是用酒精灯给水传热，是热传递改变物体的内能；
用搅拌器不断地搅拌使水温升高，这是将水运动的动能转化成了水的内能，是做功改变物体
的内能，故A错误；
B、内能的大小除了与物体的温度有关外，还和物体的质量有关，故B错误；
C、乙杯中水的温度降低，水分子的无规则运动减慢，水的内能一定减小，故C正确；
D、温度越高，分子无规则运动越剧烈，乙杯中的水分子运动一定比甲杯中的剧烈，故D错误．
故选C．
7．图中小球相对于水平桌面静止．小红通过观察，作出如下判断．正确的是（ ）
A．窗外另一列车相对她不动，则她坐的车一定是对地静止的
B．窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶
C．小球突然“自动”向东滚动，则她坐的车一定向西启动
D．小球突然“自动”滚动，则她坐的车运动状态一定发生了改变
【考点】6L：惯性；52：参照物及其选择．
【分析】（1）（2）在研究机械运动时要先选择参照物，如果物体相对于参照物位置不变，则物
体静止；如果物体相对于参照物位置发生变化，则物体是运动的．
（3）任何物体都有惯性；
（4）力可以改改变物体的运动状态．
【解答】解：
第12页（共31页）A、若窗外另一列车与该列车同向、同速度做匀速直线运动时，两车之间不会发生位置的变化，
以一方为参照物，另一方是静止的，但相对于地面来说，有位置的改变，此时两车是运动的，
故A错误；
B、若两车都向东行驶，且另一列车的速度大于该车的速度时，以小红为参照物，则认为另一
列车是向东运动的，而小红坐的车对地却是向东行驶的，故B错误；
C、小球突然“自动”向东滚动，说明她坐的列车向西加速（启动）或向东减速，故C错误；
D、小球突然“自动”滚动，说明小球由于惯性而保持原来的运动状态，造成该现象的原因是
她坐的车运动状态发生了变化，故D正确．
故选D．
8．如图是标准大气压下，质量为1g的某液体的体积﹣温度图，以下说法正确的是（ ）
A．4℃时，液体密度最小
B．温度升高，液体密度不变
C．1℃时液体的体积比5℃时的大
D．由1℃升高到8℃，液体体积一直变大
【考点】2H：密度与温度．
【分析】（1）根据水的性质来分析即可；
（2）一定质量的物质，状态发生改变，体积大小决定于密度的变化；
【解答】解：
A、由图知水在4℃时，密度不是最小的，故A错误；
B、由图知温度升高，其体积增大，其密度减小，故B错误；
第13页（共31页）C，由图知1℃时液体的体积比5℃时的大，故C正确；
D、由图知由1℃升高到8℃，液体体积先变小后变大，故D错误．
故选C．
9．甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都升高1℃，吸收热量如图，
以下说法正确的是（ ）
A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1℃，需吸收2000J的热量
D．甲、乙的温度都降低1℃，乙比甲放出的热量多
【考点】GD：比热容的概念．
【分析】根据图判定物质在升高1℃是吸热的多少，根据Q=cm△t得出结论．
【解答】解：由题意和图可知：甲、乙两物体质量都为1kg，丙物体质量为2kg，三个物体温度都
升高1℃，则甲吸收的热量多，丙、丁吸热相同；
A、乙丙吸热相同，升高温度相同，质量不同，根据Q=cm△t可知，比热容不同，故A错误；
B、甲乙质量相同，升高温度相同，甲吸热多，根据Q=cm△t可知，甲的比热容大于乙的比热
容，故B正确；
C、由图可知，甲的温度升高1℃，需吸收3500J的热量，故C错误；
D、甲、乙的温度都升高和降低1℃，吸热和放热是相同的，故甲吸热或放热多，故D错误．
故选B．
10．关于图1、2中各物理量的关系有以下的描述
（1）I=I =I =I （2）U=U =U =U （3）U=U U≠U（4）I=I I≠I
1 2 3 4 1 2 3 4 3 1 2 4 1 2 2 4
正确的是（ ）
第14页（共31页）A．（2）（4）B．（1）（2）C．（3）（4）D．（1）（3）
【考点】IH：欧姆定律的应用．
【分析】图1中，R 与R 串联，根据电阻的串联和欧姆定律求出电路中的电流即为通过两电
1 2
阻的电流，再根据欧姆定律求出两电阻两端的电压；
图2中，R 与R 并联，根据并联电路的电压特点可知两电阻两端的电压关系，再根据欧姆定
3 4
律求出通过的电流关系；综上得出答案．
【解答】解：图1中，R 与R 串联，
1 2
因串联电路中各处的电流相等，
所以，电路中的电流：
I=I = = =2A，
1 2
两电阻两端的电压：
U=U =IR =2A×1Ω=2V；
1 2 1
图2中，R 与R 并联，
3 4
因并联电路中各支路两端的电压相等，
所以，U=U =U′=2V，
3 4
通过两电阻的电流：
I=I = = =1A，
3 4
综上可知，I=I ，I≠I，U=U =U =U ，故A正确、BCD错误．
1 2 2 4 1 2 3 4
故选A．
11．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像．小红画了图中的光路．下列说法
第15页（共31页）正确的是（ ）
A．小红画的光路是正确的B．透镜成的是虚像
C．透镜的焦距小于10cm D．透镜的焦距大于20cm
【考点】B8：凸透镜成像的应用．
【分析】掌握凸透镜成像的规律，知道当物距大于2f时，成倒立缩小的实像，据此分析即可．
【解答】解：A、已知蜡烛通过凸透镜成倒立、缩小的像．则物距u＞2f，像距2f＞v＞f，而图中
的像距v=2f，故A错误；
B、物距大于2f时，通过凸透镜成倒立缩小的实像，故B错误；
CD、由图可知，u=20cm，当物距大于2f时，成倒立缩小的实像，故透镜的焦距小于10cm，故
C正确，D错误．
故选C．
12．图1中力F 水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A在同
1
一路面匀速移动了s，拉力为F（如图2）．此过程滑轮组（ ）
2
A．总功率为Fs B．额外功为Fs
2 1
C．机械效率为 D．额外功为3Fs﹣F s
2 1
【考点】EH：有用功和额外功；F4：滑轮（组）的机械效率．
【分析】（1）影响摩擦力的因素：压力和接触面的粗糙程度；
（2）匀速运动，拉力等于摩擦力；
（3）直接拉物体的力做的功为有用功；通过滑轮组拉物体做的功为总功，总功减去有用功为
额外功，有用功与总功的比值为机械效率．
第16页（共31页）【解答】解：
图1中，因为物体做匀速运动，拉力和摩擦力平衡，所以F=f；
1
图2中，同一物体在同一路面上匀速运动，因为压力大小不变，接触面的粗糙程度不变，所以
摩擦力不变，物体A受到的摩擦力仍为f=F ，
1
A、因为滑轮组中有3段绳子拉着物体，所以s′=3s，此滑轮组的总功为：W =F ×3s=3Fs，故
总 2 2
A错误；
BD、此滑轮组的有用功：W =fs=F s，则额外功为：W =W ﹣W =3F s﹣F s，故B错误，
有用 1 额 总 有用 2 1
D正确；
C、此滑轮组的机械效率为：η= = = ，故C错误．
故选D．
二、填空作图题（共22分）
13．如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A．
（1）画出反射光线及对应的入射光线；
（2）大致画出该入射光线进入水的折射光线；
（3）A在水中的像到A的距离为 30. 0 cm．
【考点】A8：作光的反射光路图；AI：平面镜的应用；AN：作光的折射光路图．
【分析】根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射
光线；
根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．
平面镜成像特点之一：平面镜所成的像与平面镜的距离等于物体与平面镜的距离．
【解答】解：
第17页（共31页）（1）由题知，光从空气射到水面O点，反射光线在容器壁上形成一光点A，连接OA即为反射
光线，根据反射角等于入射角在法线左侧的空气中画出入射光线；
（2）光从空气斜射入水中，折射角小于入射角，由此在法线右侧的水中画出折射光线；
（3）由图知，A到水面距离15.0cm，根据平面镜成像特点可知，A点在水中的像距离水面也是
15.0cm，则A在水中的像到A的距离为15.0cm+15.0cm=30.0m．
．
故答案为：（1）（2）见上图；（3）30.0．
14．以下是关于相对湿度的资料．
①若1m3的空气能容纳水蒸气为8g，而实际容纳了4g，则相对湿度为50%．
②相对湿度越大，水蒸发得越慢．
如图，其中一温度计液泡由浸透水的布料覆盖（湿球温度计），另一温度计的液泡直接暴露在
空气中（干球温度计），利用两温度计的示数及下表可得当时的相对湿度．

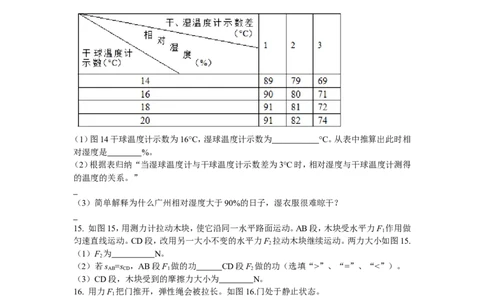

干、湿球温度计示数 1 2 3
差（℃）
相对湿度（%）
干球温度计示数（℃）
14 89 79 69
16 90 80 71
18 91 81 72
20 91 82 74
（1）图中干球温度计示数为16℃，湿球温度计示数为 1 4 ℃．从表中推算出此时相对湿度
是 8 0 %．
（2）根据表归纳“当湿球温度计与干球温度计示数差为3℃时，相对湿度与干球温度计测得
的温度的关系．”
第18页（共31页）当湿球温度计与干球温度计示数差为 3℃ 时，干球温度计测得的温度越高，相对湿度越大；
（3）简单解释为什么广州相对湿度大于90%的日子，湿衣服很难晾干？ 相对湿度越大，水
蒸发得越慢，广州相对湿度大于 90% 的日子，液态水蒸发很慢，湿衣服很难晾干 ．
【考点】16：温度计的使用及其读数．
【分析】（1）确定温度计的量程、分度值，根据液柱位置读数；
（2）分析表格中数据，寻找相关规律；
（3）物质由液态变为气态叫汽化，汽化有两种方式：蒸发和沸腾；
影响蒸发快慢的因素：液体温度、液体表面积、液体上方空气流动速度等．
【解答】解：（1）由图可知，温度计的分度值为1℃，液柱在10℃以上第4条刻度处，温度为
14℃；由表格中信息可知，干球温度计示数为16℃，且示数差为2℃时，空气湿度为80%；
（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计示数由14℃升高到20℃，相对
湿度由69%升高到74%，说明干球温度计测得的温度越高，相对湿度越大；
（3）由资料可知，相对湿度越大，水蒸发得越慢，广州相对湿度大于90%的日子，液态水蒸发
很慢，湿衣服很难晾干．
故答案为：（1）14；80；（2）当湿球温度计与干球温度计示数差为3℃时，干球温度计测得的温
度越高，相对湿度越大；
（3）相对湿度越大，水蒸发得越慢，广州相对湿度大于90%的日子，液态水蒸发很慢，湿衣服
很难晾干．
15．如图，用测力计拉动木块，使它沿同一水平路面运动．AB段，木块受水平拉力F 作用做
1
匀速直线运动．CD段，改用另一大小不变的水平力F 拉动木块继续运动．两力大小如图．
2
（1）F 为 2. 8 N．
2
（2）若s =s ，AB段F 做的功 ＜ CD段F 做的功（选填“＞”“=”“＜”）．
AB CD 1 2
（3）CD段，木块受到的摩擦力大小为 2. 2 N．
第19页（共31页）【考点】EC：功的计算；6T：二力平衡条件的应用．
【分析】（1）根据测力计的分度值读数；
（2）根据W=Fs判定做功的大小；
（3）摩擦力大小与速度大小无关，压力不变，接触面粗糙程度不变，摩擦力不变．
【解答】解：（1）由图可知，测力计的分度值为0.2N，则测力计示数F 为2.8N；
2
（2）由图可知，F 为2.2N；F＜F，运动的路程相同，根据公式W=Fs可知，AB段F 做的功小
1 1 2 1
于CD段F 做的功；
2
（3）AB段，木块受水平拉力F 作用做匀速直线运动，此时的摩擦力与拉力F 为平衡力，摩擦
1 1
力为2.2N，摩擦力大小与速度大小无关，压力不变，接触面粗糙程度不变，摩擦力不变，故
CD段，木块受到的摩擦力大小为2.2N．
故答案为：（1）2.8；（2）＜；（3）2.2．
16．用力F 把门推开，弹性绳会被拉长，如图，门处于静止状态．
1
（1）画出弹性绳对门的拉力F 的示意图．
2
（2）O为支点，画出F 的力臂．
1
（3）根据杠杆的平衡条件 F × L =F × L 可知F ＜ F（选填“＞”“=”“＜”）．
1 1 2 2 1 2
【考点】7P：力臂的画法；6F：力的作用效果；7T：杠杆的应用．
【分析】（1）根据弹力的方向画出拉力；
第20页（共31页）（2）从支点到力的作用点的距离叫作力臂；
（3）根据杠杆的平衡条件分析．
【解答】解；（1）弹性绳会被拉长，具有弹力，力在弹性绳所在直线上斜向下，如图：
（2）O为支点，从O点做力F 的作用线的垂线，即为F 的力臂，如图；
1 1
．
（3）杠杆的平衡条件：F×L=F ×L，由图可知，此时的动力臂大于阻力臂，故动力小于阻力，
1 1 2 2
即F＜F．
1 2
故答案为：（1）（2）如图；（3）F×L=F ×L；＜．
1 1 2 2
17．若汽车轮胎上标有“87W”由表1、2可知“87”表示每个轮胎允许承载最大质量为
545kg，“W”表示汽车行驶速度不能超过270km/h．
表1
负荷指数 87 88 89 90
允许承受最大质量 545 560 580 600
（kg）
表2
速度级别代号 H V W
允许最高速度（km/h） 210 240 270
若汽车的轮胎上标有“90V”．查表可知此汽车每个汽车轮胎允许承载最大质量为 600
kg，行驶速度不能超过 24 0 km/h．
【考点】2R：物理常识．
【分析】根据表格中的负荷指数和速度级别分析．
【解答】解：汽车的轮胎上标有“90V”，则负荷指数为90时代表的是每个汽车轮胎允许承受
最大质量为600kg；速度级别为V时，表示最大速度为240km/h．
故答案为：600；240．
18．如图，行驶中的汽车，车窗紧闭，当打开天窗时，天窗外空气流速 ＞ 车内空气的流速，
第21页（共31页）天窗外空气的压强 ＜ 车内空气的压强（选填“＞”“=”“＜”）．所以车内空气被“抽”
到车外．
【考点】8K：流体压强与流速的关系．
【分析】流体压强与流速的关系是：流体流速越快的地方其压强就越小，当汽车开动后，车外
空气相对汽车的流速就比车内的快，所以车内压强要比车外大，所以窗帘要向车外飘．
【解答】解：汽车开动后，车外的空气相对汽车要比车内的空气流动快，那么，流速快的地方压
强小，天窗外空气的压强小于车内空气的压强，所以车内空气被“抽”到车外．
故答案为：＞；＜．
19．停在水平地面上的汽车质量为2400kg，汽车所受重力为 2. 4 × 1 0 4 N．轮胎与地面接触
面积共为0.12m2，汽车对地面压强为 2 × 1 0 5 Pa．（g=10N/kg）
【考点】86：压强的大小及其计算；78：重力的计算．
【分析】知道汽车的质量，根据G=mg求出汽车所受重力，汽车对地面压力等于自身的重力，
又知道轮胎与地面的接触面积，根据p= 求出汽车对地面压强．
【解答】解：汽车所受重力：
G=mg=2400kg×10N/kg=2.4×104N，
因水平面上物体的压力和自身的重力相等，
所以，汽车对地面压强：
p= = =2×105Pa．
故答案为：2.4×104；2×105．
第22页（共31页）三、解答题（共23分）解析题应写出必要的文字说明、公式和重要演算步骤，只写出最后答案
不能得分。有数只计算的题，演算过程及结果都要在数字后面写上正确的单位。
20．某比赛、两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图1所示，两
木筏静止在水面．
（1）以点代替木筏，在方框内（图2）画出甲木筏的受力示意图．
（2）甲木筏的质量为100kg，底面积为2m2，求甲木筏浸入水中的深度．（ρ =1.0×103kg/m3，
水
g=10N/kg）
（3）甲木筏所受浮力 = 乙木筏所受浮力（选填“＞”“=”“＜”）．写出你的分析过程．
【考点】8S：物体的浮沉条件及其应用；6H：力的示意图；8O：阿基米德原理．
【分析】（1）木筏静止在水面，受重力和浮力作用，由于处于平衡状态，则重力和浮力是一对
平衡力，据此作出受力示意图；
（2）根据浮沉条件，得出木筏所受到的浮力；根据浮力公式F =ρ gV 求出V ，由h=
浮 液 排 排
求出浸入水中的深度；
（3）根据漂浮条件即可分析判断．
【解答】解：（1）甲图中，木筏静止在水面，受重力和浮力作用，由于处于平衡状态，则重力和
浮力是一对平衡力，受力示意图如下：
（2）木筏静止在水面，根据漂浮条件可知：F =G=mg=100kg×10N/kg=1000N，
浮
根据F =ρ gV 可知：
浮 液 排
第23页（共31页）V = = =0.1m3，
排
所以浸入水中的深度h= = =0.05m；
（3）甲、乙两木筏静止在水面，根据漂浮条件可知：F =G ，F =G ，
浮甲 甲 浮乙 乙
已知G =G ，所以F =F ．
甲 乙 浮甲 浮乙
故答案为：（1）如上图；（2）甲木筏浸入水中的深度为0.05m；（3）=．
21．图1是某手机充电示意图及简化电路图．如表是充电过程中某些时段相关数据
充电时间 A阶段 B阶段 … D阶段
0﹣5min 5min﹣10min 80min﹣50min
数据线两端电压U/V 5.0 4.5 … 5.0
流经数据线的电流I/A 4.4 4.0 …
数据线和手机的总功率 22.0 18.0 … 2.5
P/W
（1）求0﹣10min数据线和手机消耗的总电能．
（2）求D阶段流经数据线的电流．
（3）充电过程中数据线阻值可认为不变，分析数据线在A、D哪段时间产生的热量多．
（4）智能手机的“近场通讯”、“蓝牙”功能分别使用1.356×107Hz、2.4×109Hz这两个波
段的电磁波进行通讯（如图2）．近场通讯、蓝牙使用的电磁波
①都是无线电波
②都能在真空传播
③真空中传播的速度一样大
④蓝牙的波长比近场通讯的大
上述哪些说法是正确的 ①②③ ．（选填序号）
第24页（共31页）【考点】J3：电功的计算；D2：电磁波的传播；J9：电功率与电压、电流的关系；JI：焦耳定律的计
算公式及其应用．
【分析】（1）根据W=Pt算出0﹣10min数据线和手机消耗的总电能；
（2）根据I= 算出D阶段流经数据线的电流；
（3）根据Q=I2Rt分析数据线在A、D哪段时间产生的热量；
（4）①根据无线电波的频率范围判断近场通讯、蓝牙是否属于无线电波；
②电磁波可以在真空中传播；
③电磁波的传播速度为一定值；
④根据c=λf判断波长的关系．
【解答】解：（1）A阶段0﹣5min消耗的电能：
W =P t =22W×5×60s=6600J；
A AA
B阶段5min﹣10min消耗的电能：
W =P t =18W×5×60s=5400J；
B BB
0﹣10min数据线和手机消耗的总电能：
W=W +W =6600J+5400J=12000J；
A B
（2）D阶段流经数据线的电流：
第25页（共31页）I = = =0.5A；
D
（3）充电过程中数据线阻值不变，t =t ，I ＞I ，根据焦耳定律Q=I2Rt可知，Q ＞Q ，所以A
A D A D A D
段产生的热量多．
（4））①无线电波的范围为106Hz～1012Hz，“近场通讯”、“蓝牙”功能分别使用
1.356×107Hz、2.4×109Hz，在无线电波的范围内，故它们都是电磁波．故①正确；
②“近场通讯”、“蓝牙”都是电磁波，电磁波可以在真空中传播；故②正确；
③电磁波的传播速度为一定值，都为3×108m/s，故③正确；
④根据c=λf知λ与f成反比，因为“蓝牙”频率高，故蓝牙波长短，故④错误．
答：（1）0﹣10min数据线和手机消耗的总电能为12000J．
（2）D阶段流经数据线的电流为0.5A．
（3）充电过程中数据线阻值不变，数据线在A段时间产生的热量多．
（4）①②③．
四、实验、探究（共19分）
22．如图1，通电线圈B端与磁铁N极相吸，则A端是 N 极．（选填“N”、“S”）
请在图2中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥．
【考点】CB：安培定则；C4：磁极间的相互作用．
【分析】根据安培定则判定A端的极性；
根据磁极间的相互作用规律和安培定则判定电路的连接方式．
【解答】解：根据电流的方向和安培定则可知，A端为N极；
线圈的B端与磁铁N极相斥，说明B端为N极，根据安培定则连接电路图如下：
第26页（共31页）．
故答案为：N；如图．
23．图中三角插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标
有N极的插脚相连．请你将图所示实物图连接起来检测N插脚与导线②是否相连．若观察到
小灯泡发光 现象，说明导线②是接到N插脚上．
【考点】HR：实物的电路连接．
【分析】为检测导线②是否接到了N插脚上，将它们接入电路中，根据灯泡发光情况判断电路
是否能被接通，由此分析解答．
【解答】解：
为了检测导线②是否接到了N插脚上，可以将N和导线②与灯泡、电源、开关组成电路，闭
合开关若小灯泡发光，则说明导线②接到N插脚上，反之说明导线②接到N插脚上，如图所
示：
第27页（共31页）．
故答案为：见上图；小灯泡发光．
24．伏安法测定值电阻的实验．
（1）请在方框内（图1）画出实验电路图．
（2）图2是小红连接的电路．实验中某次电压表、电流表示数如图3，电压U= 2 V，电流I=
0.1 A，算出R= 2 0 Ω．
（3）小明发现图2的电路接线错了，电压表实际测量的是 滑动变阻器 两端的电压．
【考点】IM：伏安法测电阻的探究实验．
【分析】（1）根据伏安法测电阻的原理分析作图，为提高测量的准确度，要多次测量取平均值，
故要将变阻器串联在电路；
（2）根据电表小量程读数；
（3）电压表与待测电路并联．
第28页（共31页）【解答】解：（1）用伏安法测定值电阻的阻值，电压表应与定值电阻并联测电压，电流表串联
在电路中测电流，为提高测量的准确度，要多次测量取平均值，故应将滑动变阻器串联在电
路中，如下图所示：
（2）图3中，电压表选用小量程，分度值为0.1V，示数为2V；电流表选用小量程，分度值为
0.02A，示数为0.1A，由电压表示数和电流表示数算出的电阻为：
R= =20Ω；
（3）在图2中，电压表与滑动变阻器并联，故电压表实际测量的是滑动变阻器的电压．
故答案为：（1）如上图所示；（2）2；0.1；20；（3）滑动变阻器．
25．小明看到滑雪运动员从越陡的坡滑下时，越快滑到底端．对此他猜想：“物体离地高度一
定时，斜面坡度越大，物体从静止开始滑到底端的平均速度也越大”．请你设计实验验证其
猜想．
（1）实验所需的公式： v= ．
（2）实验器材：除了如图所示的器材，你还需要的测量工具有 刻度尺、停表 ．
（3）实验步骤（可用画图或文字表述）：
① ．用木块作支撑物将长木板搭成斜面；
② ．用刻度尺测长木板（斜面）的长度；
③ ．让小车从斜面的顶端自由释放，用秒表记下小车从顶端到底端的运动时间；
④ ．改变斜面的坡度，重复第 3 步实验；
⑤ ．再改变斜面的坡度，重复第 3 步实验；
⑥ ．由速度公式 v= 求出小车的速度，比较速度与坡度的关系，得出实验结论 ．
第29页（共31页）【考点】6D：变速运动与平均速度．
【分析】（1）实验所需的公式v= ；
（2）需要用刻度尺测量路程，用停表记录时间；
（3）改变斜面的倾角，让小车从长木板的上端由静止下滑到底端，测出小车的滑行时间，比较
滑行时间，比较平均速度的大小．
【解答】解：（1）实验所需的公式：v= ；
（2）根据公式v= ，需要用刻度尺测量路程，用停表记录时间；
（3）实验步骤：
①．用木块作支撑物将长木板搭成斜面；
②．用刻度尺测长木板（斜面）的长度；
③．让小车从斜面的顶端自由释放，用秒表记下小车从顶端到底端的运动时间；
④．改变斜面的坡度，重复第3步实验；
⑤．再改变斜面的坡度，重复第3步实验；
⑥．由速度公式v= 求出小车的速度，比较速度与坡度的关系，得出实验结论．
故答案为：（1）v= ；（2）刻度尺、停表；（3）①．用木块作支撑物将长木板搭成斜面；
②．用刻度尺测长木板（斜面）的长度；
③．让小车从斜面的顶端自由释放，用秒表记下小车从顶端到底端的运动时间；
④．改变斜面的坡度，重复第3步实验；
第30页（共31页）⑤．再改变斜面的坡度，重复第3步实验；
⑥．由速度公式v= 求出小车的速度，比较速度与坡度的关系，得出实验结论．
第31页（共31页）
