2016年广西桂林市中考物理试卷
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）能直接测量长度的工具是（ ）
A．刻度尺 B．温度计 C．电子秤 D．秒表
2．（3分）老师上课时使用“小蜜蜂”扩音器是为了增大声音的（ ）
A．音色 B．音调 C．响度 D．传播速度
3．（3分）关于平面镜所成的像，下列说法正确的是（ ）
A．像是实像 B．像是虚像 C．像比物体小 D．像是倒立的
4．（3分）下列物态变化事例中，属于汽化的是（ ）
A．春天冰雪消融 B．清晨树叶上的露珠
C．灯丝用久了变细 D．路面上的水被太阳晒干
5．（3分）下列事例中，物体的质量发生变化的是（ ）
A．由热变冷的铝锅 B．烧杯中正在沸腾的水
C．铁球被压成铁饼 D．从地球带到太空的食品

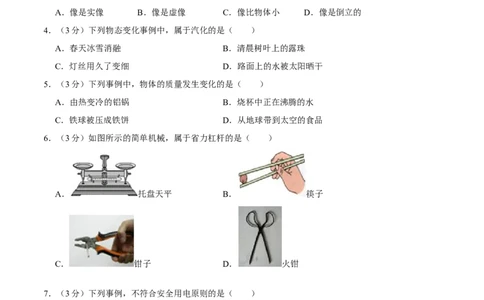

6．（3分）如图所示的简单机械，属于省力杠杆的是（ ）
A． 托盘天平 B． 筷子
C． 钳子 D． 火钳
7．（3分）下列事例，不符合安全用电原则的是（ ）
A．使用绝缘皮破损的插头
B．人触电时，先关掉电源再救人
C．电器设备起火，不能用水直接灭火
D．使用试电笔时，手指不能碰到笔尖金属体
8．（3分）如图所示，用吸管吸饮料，让饮料进入口中的力是（ ）
第 1 页 / 共 8 页A．大气压力 B．饮料的重力
C．手握玻璃杯的力 D．玻璃杯对饮料的支持力

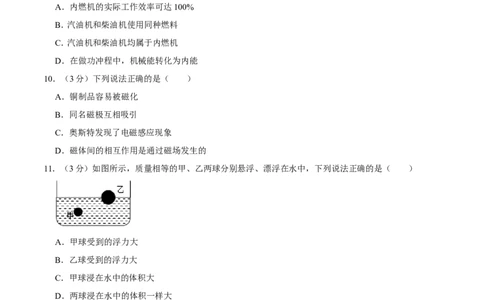

9．（3分）关于内燃机，下列说法正确的是（ ）
A．内燃机的实际工作效率可达100%
B．汽油机和柴油机使用同种燃料
C．汽油机和柴油机均属于内燃机
D．在做功冲程中，机械能转化为内能
10．（3分）下列说法正确的是（ ）
A．铜制品容易被磁化
B．同名磁极互相吸引
C．奥斯特发现了电磁感应现象
D．磁体间的相互作用是通过磁场发生的
11．（3分）如图所示，质量相等的甲、乙两球分别悬浮、漂浮在水中，下列说法正确的是（ ）
A．甲球受到的浮力大
B．乙球受到的浮力大
C．甲球浸在水中的体积大
D．两球浸在水中的体积一样大
12．（3分）如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的
是（ ）
第 2 页 / 共 8 页A．闭合开关S 、S ，通过三根电阻丝的电流相同
1 2
B．先闭合开关S ，再闭合开关S ，电流表示数保持不变
1 2
C．先闭合开关S ，再闭合开关S ，通过右容器中电阻丝的电流变小
1 2
D．闭合开关S 、S 一段时间后，右边U形管内的液面比左边U形管内的液面高
1 2
二、填空题（共8小题，每小题2分，满分16分）

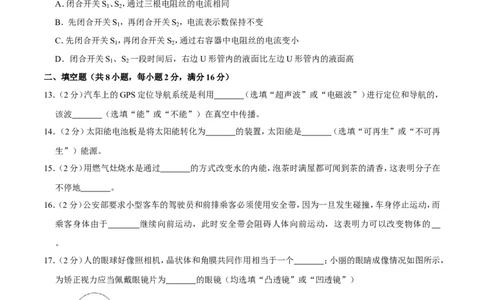

13．（2分）汽车上的GPS定位导航系统是利用 （选填“超声波”或“电磁波”）进行定位和导航的，
该波 （选填“能”或“不能”）在真空中传播。
14．（2分）太阳能电池板是将太阳能转化为 的装置，太阳能是 （选填“可再生”或“不可再
生”）能源。
15．（2分）用燃气灶烧水是通过 的方式改变水的内能，泡茶时满屋都可闻到茶的清香，这表明分子在
不停地 。
16．（2分）公安部要求小型客车的驾驶员和前排乘客必须使用安全带，因为一旦发生碰撞，车身停止运动，而
乘客身体由于 继续向前运动，此时安全带会阻碍人体向前运动，这表明力可以改变物体的
。
17．（2分）人的眼球好像照相机，晶状体和角膜共同作用相当于一个 ；小丽的眼睛成像情况如图所示，
为矫正视力应当佩戴眼镜片为 的眼镜（均选填“凸透镜”或“凹透镜”）
18．（2分）玻璃是 （选填“晶体”或“非晶体”），它熔化时，吸收热量，温度 （选填“升高”
或“不变”）
19．（2分）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成
（选填“正比”或“反比”），阻值R甲 R乙 ．（选填“＞”、“＝”或“＜”）

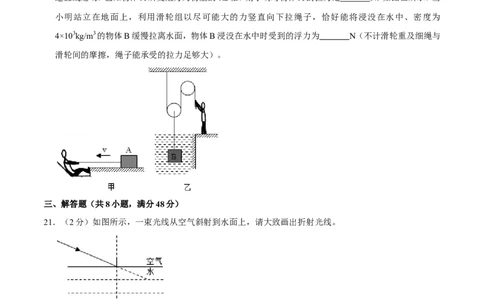

第 3 页 / 共 8 页20．（2分）如图甲所示，质量为60kg的小明坐在地上，最多能拉着质量为400kg的物体A在水平地面上做匀
速直线运动，已知物体A所受阻力为物重的0.2倍，则小明对物体A的拉力是 N．如图乙所示，当
小明站立在地面上，利用滑轮组以尽可能大的力竖直向下拉绳子，恰好能将浸没在水中、密度为
4×103kg/m3的物体B缓慢拉离水面，物体B浸没在水中时受到的浮力为 N（不计滑轮重及细绳与
滑轮间的摩擦，绳子能承受的拉力足够大）。
三、解答题（共8小题，满分48分）
21．（2分）如图所示，一束光线从空气斜射到水面上，请大致画出折射光线。
22．（2分）请在图中标出电流方向和通电螺线管的N极。
23．（5分）小丽爸爸有一枚印章，小丽想知道印章的密度，于是在实验室进行了以下操作：
（1）将天平放在水平桌面上，将游码移至标尺左端 处，调节平衡螺母使指针指在分度盘 处。
第 4 页 / 共 8 页（2）用调节好的天平测印章的质量，平衡时砝码的质量和游码在标尺上的位置如图甲所示，印章的质量是
g。
（3）用量筒测量印章的体积情况如图乙所示，则印章的体积是 cm3。
（4）通过计算，得出印章的密度是 kg/m3。
24．（6分）小明在玩“水枪”玩具时，发现“水枪”水平放置，如果推动活塞的速度越快，水枪离地面的高度
越高，水就会射得越远，据此，他提出了如下猜想：在空中水平抛出的物体，落地的水平距离与抛出的初速
度及抛出点离地面的高度有关，为验证猜想，小明找来了如图所示装置进行实验。
（1）让小球从斜槽上自由滚下，是为了使小球到达水平槽时具有一定的 ；小球从斜槽滚下，重力势
能 （选填“增大”、“减小”或“不变”）
（2）保持 不变，分别让同一小球从斜槽上A、B、C位置由静止自由滚下，分别测出小球落地的水平
距离S 、S 、S ，发现S ＞S ＞S ．这表明：空中水平抛出的物体，落地的水平距离与 有关。
A B C A B C
（3）逐步降低抛出点离地面的高度，分别为h 、h 、h ，每次都让同一小球从斜槽上A处由静止自由滚下，
1 2 3
分别测出小球落地的水平距离s 、s 、s ，发现s ＞s ＞s ．这表明：空中水平抛出的物体，落地的水平距离
1 2 3 1 2 3
与 有关。
（4）若在水平槽铺上毛巾，使抛出点离地面的高度为h ，让同一小球从斜槽上A处由静止自由滚下，测出
3
小球落地的水平距离为s ，根据上述实验的结果，应该有s s（选填“＞”、“＜”或“＝”）。
4 4 3
25．（9分）小明观察发现家里轿车的前灯有好几组，且灯丝粗细不同，发光的亮度也不同，他猜想车灯的亮度
第 5 页 / 共 8 页可能与灯丝的粗细有关，于是他设计了模拟电路，并选择下列器材：电源、滑动变阻器、小灯泡（L “2.5V
1
1.25W”、L “2.5V 0.5W”各一只，代替轿车前灯）、电流表、电压表等进行实验来验证自己的猜想。
2
（1）按图甲连接电路时，应先将开关 ，并将变阻器的滑片移至 处。
（2）闭合开关S，发现无论怎样移动变阻器的滑片，灯泡L 、L 均不亮，A、V 无示数，V 有示数，则电路出
1 2 1 2
现的故障是 。
（3）排出故障后，移动变阻器的滑片，分别读出电流表、电压表的示数，观察共记录灯泡发光情况，填入表
一，当变阻器滑片移至某一位置时，电流表的示数如图乙所示，则电路中的电流为 A，此时发现灯
L 发光异常耀眼，原因是 ，此时，他应该 。
2
（4）分析数据，可得结论：两灯串联，灯泡的灯丝越细，发光越 。
（5）然后，小明按图丙所示设计连接电路进行实验，记录的实验数据及现象如表二，根据表二可得出结论：
两灯并联时，灯泡的灯丝越细，发光越 。
表一：
灯泡 粗细 电压/V 电流/A 亮度 灯泡 粗细 电压/V 电流/A 亮度
L
1 粗 0.6 0.12 不发光 L 2 细 1.5 0.12 微亮
粗 0.8 0.16 微亮 细 2.0 0.16 不很亮
粗 1.0 0.20 微亮 细 2.5 0.20 较亮
粗 1.3 不很亮 细 3.25 异常耀
眼
表二：
灯泡 粗细 电压/V 电流/A 亮度 灯泡 粗细 电压/V 电流/A 亮度
L
1 粗 1.0 0.2 微亮 L 2 细 1.0 0.08 不发光
粗 1.5 0.3 不很亮 细 1.5 0.12 微亮
粗 2.0 0.4 较亮 细 2.0 0.16 不很亮
第 6 页 / 共 8 页粗 2.5 0.5 明亮 细 2.5 0.20 较亮
（6）小明完成实验后有困惑，通过向爸爸请教，明白了轿车的同侧前灯是可以不同时工作的，在额定电压
相同时，若想要更换更亮的轿车前灯，应选择灯丝较 （选填“粗”或“细”）的灯泡。
26．（6分）用酒精灯给质量为0.5kg的水加热，当水的温度升高20℃时，消耗了5g酒精。[水的比热容为
4.2×103J/（kg•℃），酒精的热值为3.0×107J/kg]
（1）0.5kg的水温度升高20℃，需要吸收多少焦的热量？
（2）5g酒精完全燃烧放出多少焦的热量？
27．（8分）如图所示的电路，电源电压恒为9V不变，定值电阻R 的阻值为50 ，求：
1
（1）闭合S
1
、S
2
，将变阻器的滑片移至N端，电流表的示数为0.48A，R
2
的阻Ω值为多大？
（2）闭合开关S 、断开开关S ，移动变阻器的滑片，当电压表的示数为5V，电流表的示数为多少安？变阻
1 2
器的功率为多少瓦？
28．（10分）随着高层建筑的大量兴建，人们经常要与电梯打交道，如图甲所示是某种升降电梯的简化模型，
它由轿厢、配重、电动机、钢丝绳、定滑轮等部件组成，其中轿厢的质量为780kg。电梯某次搭载一位质量
为70kg的乘客上楼，轿厢启动上升的路程与时间关系（s﹣t）如图乙所示，电动机的输出功率与时间关系
（P﹣t）如图丙所示，电动机的工作效率为80%，不计钢丝绳的重力和一切摩擦，求：
（1）当该乘客站立在静止的轿厢内时，双脚的受力面积为500cm2，则乘客对轿厢的压强为多少帕？
（2）电动机的电梯启动上升12s内，消耗的电能是多少焦？（已知电动机对轿厢所做的功等于其P﹣t图象
第 7 页 / 共 8 页与时间轴所围成的阴影部分面积大小）
（3）电梯配重的质量为多少千克？
