2019年云南省中考物理试卷
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分）
1．如图的简单机械，属于省力杠杆的是（ ）
A． 吊车吊臂 B． 撬棒
C． 筷子 D． 钓鱼竿
2．下列说法正确的是（ ）
A．水的沸点山顶比山脚高
B．流体流速越大的位置压强越大
C．地磁场南极在地理北极附近
D．煤、水能、核能都属不可再生能源
3．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损
失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图2中
与此光学原理相同的是（ ）
A．
B．
C．D．
4．如图，小敏和同学们正在水平环形跑道上进行800m跑测试，小敏对地面的压力为500N．每
只鞋底与地面的横截面积约为80cm2．下列说法正确的是（ ）
A．跑弯道时小敏的运动状态是改变的
B．小敏相对于她正在超越的同学是静止的
C．测试过程中小敏对地面的压强是625Pa
D．跑完全程小敏受到的重力做的功是4×105J
5．物理研究中常常会用到“控制变量法”。“等效替代法”、“模型法”，“转换法”等研
究方法，下列四个研究实例中，采用“控制变量法“的是（ ）
A．用磁感线来描述磁场
B．探究影响滑动摩擦力大小的因素
C．用两个100欧的电阻串联代替一个200欧的电阻
D．用U型管压强计中液面高度差来反映液体内部压强大小
6．2019年4月23日，在中国海军建军70周年纪念日上举行了海军阅兵仪式。展示了中国海
军的军威。如图是最新入列的“101南昌舰”。下列说法正确的是（ ）
A．舰艇雷达发射和接收的是超声波
B．舰艇甲板上有凹凸不平的纹路是为了减小摩擦
C．舰艇对水的压力与水对舰艇的浮力是一对平衡力
D．舰艇上加装质量为50吨的装备，排水体积增加50m3
7．2019年4月30日，云南省政府新闻办发布消息，我省33个贫困县（市、区）达到脱贫标准，
退出了贫困序列。脱贫过程中许多村镇安装了“肩扛太阳能电池板，头顶小风扇”的新能
源路灯。下列说法正确的是（ ）A．小风扇的作用是为太阳能电池板散热
B．太阳能电池板把太阳能转化成了小风扇的机械能
C．这种新能源路灯是集太阳能发电和风力发电为一体的发电用电设备
D．太阳能电池板可以把接收到的太阳能全部转化为电能

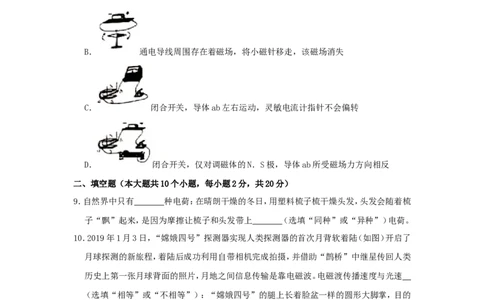

8．如图的实验中，相关现象说法正确的是（ ）
A． 闭合开关，通电螺线管右端为N极
B． 通电导线周围存在着磁场，将小磁针移走，该磁场消失
C． 闭合开关，导体ab左右运动，灵敏电流计指针不会偏转
D． 闭合开关，仅对调磁体的N．S极，导体ab所受磁场力方向相反
二、填空题（本大题共10个小题，每小题2分，共20分）
9．自然界中只有 种电荷：在晴朗干燥的冬日，用塑料梳子梳干燥头发，头发会随着梳
子“飘”起来，是因为摩擦让梳子和头发带上 （选填“同种”或“异种”）电荷。
10．2019年1月3日，“嫦娥四号”探测器实现人类探测器的首次月背软着陆（如图）开启了
月球探测的新旅程，着陆后成功利用自带相机完成拍摄，并借助“鹊桥”中继星传回人类
历史上第一张月球背面的照片，月地之间信息传输是靠电磁波。电磁渡传播速度与光速
（选填“相等”或“不相等”）：“嫦娥四号”的腿上长着脸盆一样的圆形大脚掌，目的
是通过 来减小对月球表面的压强，适于在松软的月球表面实现稳定着陆。
11．一只标有“6V 3W”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应（选填“串”或“并”）联一个电阻（小灯泡灯丝电阻不变），该电阻通电20s产生的热量
是 J。
12．云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”•具有较高
的书法艺术价值。被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是 现象：寒
冷的冬天临摹时，用热水袋捂手，是通过 的方式改变手的内能。
13．一束平行光线与镜面成30°的夹角入射到平面镜上，则反射光线和入射光线的夹角是
；彩色电视机画面上的丰富色彩是由三原（基）色光混合而成的。色光的三原（基）色是指
红 蓝。

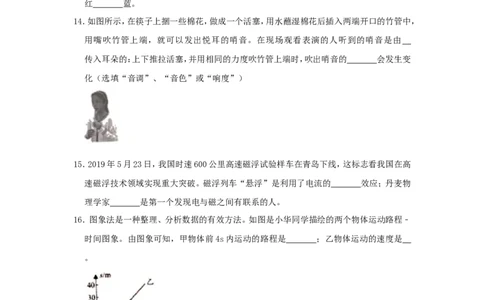

14．如图所示，在筷子上捆一些棉花，做成一个活塞，用水蘸湿棉花后插入两端开口的竹管中，
用嘴吹竹管上端，就可以发出悦耳的哨音。在现场观看表演的人听到的哨音是由
传入耳朵的：上下推拉活塞，并用相同的力度吹竹管上端时，吹出哨音的 会发生变
化（选填“音调”、“音色”或“响度”）
15．2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高
速磁浮技术领域实现重大突破。磁浮列车“悬浮”是利用了电流的 效应；丹麦物
理学家 是第一个发现电与磁之间有联系的人。
16．图象法是一种整理、分析数据的有效方法。如图是小华同学描绘的两个物体运动路程﹣
时间图象。由图象可知，甲物体前4s内运动的路程是 ；乙物体运动的速度是
。
17．如图，工人用滑轮组将重为600N的建筑材料以0.3m/s的速度匀速竖直提升。人对绳子自
由端的拉力F＝375N，滑轮组的机械效率为 ，拉力F的功率为 。三．作图、实验、探究题（本大题共6个小题，共31分）
18．如图，电压表的读数是 V。
19．请在图中画出三角形ABC在平面镜MN中所成的像。
20．请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图（不考虑空气阻力）。
21．（7分）学习了密度的知识后，好奇的小王同学想知道老师所用粉笔的密度。在老师指导
下进行了如下探究：
（1）他把10支粉笔放到调好的托盘天平上，当天平再次平衡，右盘的砝码和标尺上游码的
位置如图甲，则每支粉笔的质量为 g。
（2）小王在量筒中加入体积为V 的水，把一支粉笔放入量筒，发现粉笔在水面停留一瞬，
1
冒出大量的气泡后沉底。量筒中水面到达的刻度为V 若把（V ﹣V ）作为粉笔的体积来计
2 2 1
算粉笔的密度，测得粉笔的密度会比真实值 （选填“大”或“小”）原因是
。
（3）小王把一支同样的粉笔用一层保鲜膜紧密包裹好放入水中（保鲜膜的体积忽略不计）发现粉笔漂浮在水面上，于是他用水、小金属块、量筒和细线测量粉笔的体积，如图乙。粉
笔的密度为 g/cm3，粉笔越写越短后密度 （选填“变大”，“变小”或“不
变”）
（4）小王看到步骤（3）中量筒内浸在水里的粉笔变长变粗，这是由于光的 （填“反
射”、“折射”或“直线传播”）形成的粉笔的 （选填“虚”或“实”）像。
22．（7分）学习小组的同学用如图13甲所示的装置探究某种晶体熔化时温度变化的规律。
（1）如图甲的器材组装有一不当之处是 。
验中使品体受热均匀的措施是 （写出一条即可）
（2）待温度升高到40℃开始，每隔1min记录一次温度计的示数，根据记录的数据得到如
图乙的图象，则该晶体的熔点是 ℃，熔化经历了 min，该物质在固态时的比
热容 液态时的比热容（选填“大于”、“小于”或“等于”）
（3）另一小组的同学发现，在晶体熔化过程中撤去精灯，晶体还会继续熔化，原因是
品体可以继续 热量（选填“吸收”或“放出”）
23．（8分）压力传感器是电子秤中的测力装置，可视为阻值随压力而变化的压敏电阻。小刚
从某废旧电子秤上拆下一个压力传感器，探究其阻值与所受压力大小（不超过250N）的关
系，如图是小刚设计的实验电路图。电源电压恒定，R 为定值电阻，R 为压力传感器。
0 1
（1）连接电路时开关应 ，电路中R 的作用是 。
0（2）闭合开关，发现电流表无示数，电压表示数接近电源电压，电路出现的故障是 ；
排除故障后，逐渐增大R 受到的压力，闭合开关，读出电流表和电压表的示数，计算出对
1
应的R 的阻值，记录如表，第5次测深时，电压表示数为4V．电流表示数为0.2A．此时R
1 1
的阻值为 欧。请根据表中的数据在图2中画出R 随F变化的关系图象。
1
次数 1 2 3 4 5 6
F/N 0 50 100 150 200 250
R /Ω 60 50 40 30 10
1
（3）通过实验探究可归纳出，R 的阻值随压力F大小变化的关系式为 ，当R的阻值
1
为32时，R 上受到的压力是 N，若此压力为压力传感器在电子称正常工作时受到
1
的压力，则电子秤应显示 kg。
四、综合题（本大题共3个小题，共25分）
24．（9分）太阳能是21世纪重点开发利用的能源之一，如今太阳能热水器已走进了千家万户。
如图，某家庭太阳能热水器接收太阳能总有效面积为2m2，1m2面积上1h接收到的太阳能
平均为2.52×106J，若阳光照射该热水器5h，可以使量为80kg的水温度升高30℃，[c＝
4.2×103J/（kg•℃），q ＝1.2×107J/kg]，求：
干木柴
（1）水吸收的热量。
（2）若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧多少千克干木柴（假设
干木柴完全燃烧放出的热量全部被水吸收）。
（3）该太阳能热水器的效率及开发利用太阳能的优点。
25．（9分）如图，R ＝6Ω，当S 闭合，S 、S 断开时，电流表示数为1A；S 闭合，S 、S 断开时，
1 1 2 3 3 1 2电流表示数为0.2A．求：
（1）电源电压；
（2）电阻R 的阻值；
2
（3）当S 、S 闭合，S 断开时，电路的总功率。
1 2 3
26．（9分）某水底打捞作业中，需将一长方体石柱从水底匀速打捞出水，如图是吊车钢丝绳
拉力 F 随石柱下表面距水底深度 h 变化的图象，（水的阻力忽略不计，ρ ＝
水
1.0×103kg/m3）求：
（1）石柱浸没在水中受到的浮力；
（2）石柱未露出水面前，在水中上升2m铜丝绳拉力所做的功；
（3）在水底时石柱上表面受到的水的压强。2019 年云南省中考物理试卷
参考答案与试题解析
一、选择题（本大题共8个小题，每小题只有一个正确选项，每小题3分，共24分）
1．如图的简单机械，属于省力杠杆的是（ ）
A． 吊车吊臂 B． 撬棒
C． 筷子 D． 钓鱼竿
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再
判断它是属于哪种类型的杠杆。
【解答】解：
A、吊车吊臂在使用过程中，动力臂小于阻力臂，是费力杠杆，故A错误；
B、撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故B正确；
C、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C错误；
D、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故D错误。
故选：B。
【点评】此题考查的是杠杆的分类主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②
费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
2．下列说法正确的是（ ）
A．水的沸点山顶比山脚高
B．流体流速越大的位置压强越大
C．地磁场南极在地理北极附近
D．煤、水能、核能都属不可再生能源
【分析】（1）大气压强随高度的增加而减小，液体沸点随液面上气压的减小而减小；
（2）流体流速越大的位置压强越小；
（3）地球是一个巨大的磁体。地磁场的南极在地理的北极附近，地磁场的北极在地理的南
极附近；
（4）从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、
太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源。可
再生能源清洁、对环境污染小，可以保证不会严重影响环境。
【解答】解：A、高山上空气稀薄，气压低，导致水的沸点低，故A错误；
B、流体流速越大的位置压强越小，故B错误；
C、地球是一个巨大的磁体，地磁的两极与地理的两极是大致相反的，地磁场的南极在地理
的北极附近，故C正确；
D、化石能源、核能属于不可再生能源，水能属于可再生能源，故D错误；
故选：C。
【点评】本题综合考查流体压强、地磁场、能源、气压与高度、沸点之间的关系等知识，知识
点较多，但都属于基础知识考查范围。
3．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损
失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图2中
与此光学原理相同的是（ ）
A．
B．
C．
D．
【分析】玻璃凸透镜、水凸透镜、冰凸透镜等其他透明物质的凸透镜都对光线有会聚作用。
【解答】解：在森林里随地丢弃瓶子，雨水进入透明的瓶子后，形成水凸透镜，水凸透镜对
光线有会聚作用，能使太阳光会聚于一点，这点的温度很高，会把枯叶点燃，导致森林火灾。
A、平行于主光轴的光线经凸透镜折射后会聚成一点，这点是凸透镜的焦点，图示反映了凸
透镜对光线有会聚作用，与题干的原理相同。
B、蜡烛发出的光线经过小孔射到光屏上，是小孔成像，小孔成像是光的直线传播形成的，
与题干的原理不同。
C、物体在水中射出的光线到水面处发生折射进入眼睛，人感觉光线是从折射光线的反向
延长线上射出的，属于光的折射现象，与题干的原理不同。
D、太阳光通过三棱镜后，分解成红、橙、黄、绿、蓝、靛、紫七种色光，是光的色散现象，与
题干的原理不同。
故选：A。
【点评】找出各个选项中凸透镜会聚作用的即可解决本题。
4．如图，小敏和同学们正在水平环形跑道上进行800m跑测试，小敏对地面的压力为500N．每
只鞋底与地面的横截面积约为80cm2．下列说法正确的是（ ）
A．跑弯道时小敏的运动状态是改变的
B．小敏相对于她正在超越的同学是静止的
C．测试过程中小敏对地面的压强是625Pa
D．跑完全程小敏受到的重力做的功是4×105J
【分析】（1）物体受到平衡力作用时，其运动状态不变，即处于静止状态或匀速直线运动状
态；物体受非平衡力作用时，其运动状态会发生变化，体现在速度大小及方向的变化；
（2）判断运动与静止关键看物体相对于参照物的位置是否发生改变；
（3）已知小敏对地面的压力为500N．每只鞋底与地面的横截面积，利用压强公式求解；
（4）小敏跑完全程在重力的方向上没有移动距离，所以不做功。
【解答】解：
A、小敏跑弯道时，其运动方向是变化的，所以她的运动状态是改变的，故A正确；
B、小敏相对于她正在超越的同学来说位置不断变化，所以小敏是运动的，故B错误；
C、测试过程中单脚着地，小敏对地面的压强p＝ ＝ ＝ ＝6.25×104Pa，故
C错误；
D、根据做功的两个必要因素可知，小敏跑完全程中在重力的方向上没有移动距离，所以重力不做功，故D错误。
故选：A。
【点评】此题涉及到功计算、做功的两个必要因素、参照物的选择、压强的大小计算等多个
知识点，是一大综合性较强的题目。
5．物理研究中常常会用到“控制变量法”。“等效替代法”、“模型法”，“转换法”等研
究方法，下列四个研究实例中，采用“控制变量法“的是（ ）
A．用磁感线来描述磁场
B．探究影响滑动摩擦力大小的因素
C．用两个100欧的电阻串联代替一个200欧的电阻
D．用U型管压强计中液面高度差来反映液体内部压强大小
【分析】物理学中对于多变量的问题，常常采用控制变量的方法，把多因变量的问题变成
多个单变量的问题；每一次只改变其中的某一个变量，而控制其余几个变量不变，从而研
究被改变的这个变量对事物的影响，分别加以研究，最后再综合解决的方法，叫做控制变
量法。
【解答】解：A、研究磁场时，引入了磁感线来描述磁场，采用的是模型法。故A不符合题意；
B、滑动摩擦力与压力和接触面的粗糙程度有关系。研究影响滑动摩擦力的因素时，采用的
是控制变量法。故B符合题意；
C、研究两个阻值为100Ω的电阻串联时，可用一个阻值为200Ω的电阻来代替，采用的是
等效替代法。故C不符合题意；
D、利用压强计中U型管两侧液柱的高度差，反映液体内部压强的大小，即将压强的大小转
换为U型管中的高度差，采用的是转换法。故D不符合题意。
故选：B。
【点评】解决此题要知道常用的物理学研究方法：控制变量法、等效替代法、模型法、比较
法、分类法、类比法、转换法等。
6．2019年4月23日，在中国海军建军70周年纪念日上举行了海军阅兵仪式。展示了中国海
军的军威。如图是最新入列的“101南昌舰”。下列说法正确的是（ ）
A．舰艇雷达发射和接收的是超声波
B．舰艇甲板上有凹凸不平的纹路是为了减小摩擦C．舰艇对水的压力与水对舰艇的浮力是一对平衡力
D．舰艇上加装质量为50吨的装备，排水体积增加50m3
【分析】（1）雷达是利用电磁波来确定物体位置和速度的设备；
（2）在压力一定时，增大接触面的粗糙程度可以增大摩擦力；
（3）二力平衡条件：大小相等、方向相反、作用在同一条直线上、作用在同一个物体上；
（4）舰艇上加装质量为50吨的装备时处于漂浮状态，浮力的增加量等于装备的重力，根据
阿基米德原理求出排水体积增加的量。
【解答】解：
A．雷达是通过发出和接收电磁波来搜寻目标的，故A错误；
B．舰艇甲板上有凹凸不平的纹路，是在压力一定的情况下，通过增大接触面的粗糙程度来
增大摩擦力的，故B错误；
C．舰艇对水的压力与水对舰艇的浮力作用在两个物体上，是一对相互作用力，不是一对平
衡力，故C错误；
D．舰艇上加装质量为50吨的装备，由舰艇始终漂浮可知，浮力的增加量△F ＝△G＝mg，
浮
由 F ＝ρgV 可得，排水体积的增加量△V ＝ ＝ ＝ ＝
浮 排 排
＝50m3，故D正确。
故选：D。
【点评】本题考查了电磁波的应用和增大摩擦力的方法、相互作用力与平衡力的辨别、物
体浮沉条件、阿基米德原理的应用等，要注意相互作用力和平衡力的区别：是否作用在同
一个物体上。
7．2019年4月30日，云南省政府新闻办发布消息，我省33个贫困县（市、区）达到脱贫标准，
退出了贫困序列。脱贫过程中许多村镇安装了“肩扛太阳能电池板，头顶小风扇”的新能
源路灯。下列说法正确的是（ ）
A．小风扇的作用是为太阳能电池板散热
B．太阳能电池板把太阳能转化成了小风扇的机械能
C．这种新能源路灯是集太阳能发电和风力发电为一体的发电用电设备
D．太阳能电池板可以把接收到的太阳能全部转化为电能【分析】自然界中的风能和太阳能是能量巨大的资源，现在科学家都在设计装置利用它们
的能量；
风扇式发电机可以通过风吹动扇片转动，把风能转化为电能；
太阳能电池可以把太阳能转化为电能，任何一种能量转化为另一种能量都有不同程度的
能量损失。
【解答】解：
ABC、小风扇的本质是风力发电机，利用的是电磁感应原理将风能转化为电能；太阳能电池
板可以将太阳能直接转化为电能。所以这种新能源路灯是集太阳能发电和风力发电为一
体的发电用电设备。故AB错误、C正确；
D、太阳能电池板将太阳能转化为电能的效率很低，更不可能把太阳能全部转化为电能。故
D错误。
故选：C。
【点评】能准确的判断出该过程中消耗了哪种形式的能，进而产生了哪种形式的能是解决
该题的关键。
8．如图的实验中，相关现象说法正确的是（ ）
A． 闭合开关，通电螺线管右端为N极
B． 通电导线周围存在着磁场，将小磁针移走，该磁场消失
C． 闭合开关，导体ab左右运动，灵敏电流计指针不会偏转
D． 闭合开关，仅对调磁体的N．S极，导体ab所受磁场力方向相反
【分析】（1）右手螺旋定则是判定通电螺线管的极性跟电流方向的关系：已知电流方向即
可根据右手螺旋定则判定出通电螺线管的极性；已知通电螺线管的极性即可根据右手螺
旋定则判定出螺线管中的电流方向；
（2）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；
（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个
方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；
（4）闭合电路的部分导体，在磁场中切割磁感线运动，在导体中将产生电流，叫电磁感应。
【解答】解：
A、在电源外部，电流从电源的正极流向负极；用右手握住螺线管，让四指指向螺线管中电
流的方向，则大拇指所指的那端就是螺线管的北极，所以螺线管左端是N极，故A错误；
B、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故B错误；
C、闭合开关，导体ab左右运动时，切割磁感线，会产生感应电流，灵敏电流计指针会偏转，
故C错误；
D、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关；电流方向不变，
对调N、S极，磁场方向与原来相反，则导体ab所受磁场力方向相反，故D正确。
故选：D。
【点评】本题考查了电与磁之间的三个联系（通电导体的周围存在磁场、通电导体在磁场
中受力和电磁感应现象）以及安培定则的运用，难度不大；要求平时学习时注意区分三个
相关实验的原理和应用。
二、填空题（本大题共10个小题，每小题2分，共20分）
9．自然界中只有 两 种电荷：在晴朗干燥的冬日，用塑料梳子梳干燥头发，头发会随着梳
子“飘”起来，是因为摩擦让梳子和头发带上 异种 （选填“同种”或“异种”）电荷。
【分析】（1）自然界只存在两种电荷：正电荷和负电荷。
（2）同种电荷相互排斥，异种电荷相互吸引，吸引的还有带电体吸引不带电体。
【解答】解：自然界只存在两种电荷。
用塑料梳子梳干燥头发，梳子和头发相互摩擦，梳子和头发带异种电荷，异种电荷相互吸
引。
故答案为：两；异种。
【点评】注意梳子和头发相互摩擦相互吸引是因为带有异种电荷，梳子和头发吸引还有另
外一种情况是带电体吸引不带电体。
10．2019年1月3日，“嫦娥四号”探测器实现人类探测器的首次月背软着陆（如图）开启了
月球探测的新旅程，着陆后成功利用自带相机完成拍摄，并借助“鹊桥”中继星传回人类
历史上第一张月球背面的照片，月地之间信息传输是靠电磁波。电磁渡传播速度与光速
相等 （选填“相等”或“不相等”）：“嫦娥四号”的腿上长着脸盆一样的圆形大脚掌，目的是通过 增大受力面积 来减小对月球表面的压强，适于在松软的月球表面实现稳
定着陆。
【分析】（1）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定
时，减小压力来减小压强；
（2）电磁波在真空中的传播速度等于光的传播速度。
【解答】解：（1）电磁波在真空中的传播速度为：3×108m/s，和光速一样；
（2）嫦娥四号探测器“腿”上的圆形“大脚掌”可以在压力一定的情况下，通过增大受力
面积来减小对月面的压强。
故答案为：相等；增大受力面积。
【点评】解答此题要知道电磁波传播的速度以及减小压强的方法，是一道基础题。
11．一只标有“6V 3W”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应 串
（选填“串”或“并”）联一个电阻（小灯泡灯丝电阻不变），该电阻通电20s产生的热量
是 6 0 J。
【分析】灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电阻两端
的电压，根据串联电路的电流特点和P＝UI求出电路中的电流，利用欧姆定律求出串联电
阻的阻值，利用Q＝I2Rt求出通电20s内整个电路电流所做的功。
【解答】解：由题知，电源电压大于灯泡的额定电压，
所以，为使该灯泡正常发光，应串联一个电阻分压，
由串联电路的电压特点可得，
灯泡正常发光时串联电阻R两端电压：U ＝U﹣U ＝12V﹣6V＝6V，
R L
因串联电路中各处的电流相等，
所以，由P＝UI可得，电路中的电流：
I＝I ＝ ＝ ＝0.5A，
L
由I＝ 可得，串联电阻的阻值：R＝ ＝ ＝12Ω；
该电阻通电20s所产生的热量：
Q＝I2Rt＝（0.5A）2×12Ω×20s＝60J。
故答案为：串；60。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、热量公式的应用，关键是知
道灯泡正常发光时的电压和额定电压相等。
12．云南是爨氏文化的发源地，现存于云南某校的爨宝子碑被誉为“南碑瑰宝”•具有较高
的书法艺术价值。被很多书法爱好者临摹，临摹时闻到淡淡的“墨香”是 扩散 现象：
寒冷的冬天临摹时，用热水袋捂手，是通过 热传递 的方式改变手的内能。
【分析】（1）一切物质的分子都在永不停息的做无规则运动，这种现象是扩散现象。
（2）改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热、气体膨胀做功和压
缩气体做功等。
【解答】解：（1）闻到淡淡的“墨香”是分子运动的结果，即扩散现象；
（2）寒冷的冬天临摹时，用热水袋捂手，是通过热传递将内能从热水传递到手，即通过热
传递的方式改变手的内能。
故答案为：扩散；热传递。
【点评】本题涉及问题多、综合性强，但问题简单，要求灵活运用所学知识解释实际问题，
体现了新课标的要求，属于中考热点题目。
13．一束平行光线与镜面成30°的夹角入射到平面镜上，则反射光线和入射光线的夹角是
120° ；彩色电视机画面上的丰富色彩是由三原（基）色光混合而成的。色光的三原（基）
色是指红 绿 蓝。
【分析】（1）光的反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和
入射光线分别位于法线两侧；反射角等于入射角。
入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹
角。
（2）彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫
色光的三原色。
【解答】解：
（1）当入射光线与镜面夹角为30°时，入射角为90°﹣30°＝60°，由于反射角等于入射
角，所以反射角也为60°；则入射光线与反射光线的夹角为：60°+60°＝120°；（2）色光的三原（基）色是指红、绿、蓝，彩色电视机画面上的丰富色彩是由这三种色光混
合而成的。
故答案为：120°；绿。
【点评】解答此题首先要对光的反射定律有一个明确的认识，其次还要严密推理，环环相
扣，最好能在草纸上画个草图，这样可以避免出错。
14．如图所示，在筷子上捆一些棉花，做成一个活塞，用水蘸湿棉花后插入两端开口的竹管中，
用嘴吹竹管上端，就可以发出悦耳的哨音。在现场观看表演的人听到的哨音是由 空气
传入耳朵的：上下推拉活塞，并用相同的力度吹竹管上端时，吹出哨音的 音调 会发生
变化（选填“音调”、“音色”或“响度”）
【分析】（1）生活中大部分的声音都是通过空气传播的。
（2）质量大体积大难振动，振动慢，频率小，音调低。
【解答】解：观众和表演人之间的介质是空气，听到声音是通过空气传播的。
哨声是竹管内空气柱振动产生的，上下推拉活塞，改变了竹管内空气柱的质量，改变了空
气柱的振动频率，改变了音调。
故答案为：空气；音调。
【点评】振动物体的质量影响振动难易，振动难易影响振动快慢，振动快慢影响振动频率，
振动频率影响音调，这是很常用的判断音调变化的方法。
15．2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高
速磁浮技术领域实现重大突破。磁浮列车“悬浮”是利用了电流的 磁效应 效应；丹麦
物理学家 奥斯特 是第一个发现电与磁之间有联系的人。
【分析】奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实
验。奥斯特由于这个贡献而载入物理史册；
【解答】解：磁悬浮列车也是一种高速列车，它的核心部分是电磁铁，电磁铁是利用电流的
磁效应制成的；
1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现，当导线中通过电流时，它旁边
的磁针发生偏转，这个实验说明电流的周围存在磁场，在世界上第一个发现电与磁之间的
联系。故答案为：磁效应；奥斯特。
【点评】本题考查了电流磁效应的应用和发现等知识，考查了应用知识解决实际问题的应
用能力。
16．图象法是一种整理、分析数据的有效方法。如图是小华同学描绘的两个物体运动路程﹣
时间图象。由图象可知，甲物体前4s内运动的路程是 0 ；乙物体运动的速度是 10m/ s
。
【分析】甲物体前4s内，物体的路程不随时间时间变化，进而判断物体在每段时间内的运
动状态；由图象找出乙某段时间对应的路程，然后根据v＝ 求出乙的速度
【解答】解：
由图象可知，甲物体前4s内运动的路程不随时间变化，所以甲物体处于静止状态，即运动
的路程为0；
物体乙在0﹣2s内通过路程：s＝s ﹣s ＝20m﹣0m＝20m，
2 1
则乙的速度v＝ ＝ ＝10m/s，
故答案为：0；10m/s。
【点评】本题是一道图象题，解题时先分析图象的特点：物体的路程随时间如何变化，判断
物体在各时间段内做什么运动，熟练应用速度公式即可正确解题。
17．如图，工人用滑轮组将重为600N的建筑材料以0.3m/s的速度匀速竖直提升。人对绳子自
由端的拉力F＝375N，滑轮组的机械效率为 80 % ，拉力F的功率为 225 W 。
【分析】根据缠绕在动滑轮上绳子段数为n＝2，则绳子自由端移动的距离为s＝2h，W ＝
有用
Gh。W ＝Fs＝F×2h，将G＝600N，F＝375N代入η＝ ×100%即可求出滑轮组的机械效
总
率。
再根据绳子自由端匀速移动的速度为0.3m/s，利用P＝Fv变形即可求出功率。
【解答】解：
由图知，动滑轮上绳子的段数n＝2，
则绳子自由端移动的距离为s＝2h，W ＝Gh，W ＝Fs＝F×2h，
有用 总
机械效率：
η＝ ×100%＝ ×100%＝ ×100%＝ ×100%＝80%；
拉力F的功率为：
P＝Fv＝F×2v ＝375N×2×0.3m/s＝225W。
物
故答案为：80%；225W。
【点评】此题涉及到滑轮组绳子拉力的计算和滑轮组的机械效率，难度不大，明确缠绕在
动滑轮绳子的段数是解答此题的关键。
三．作图、实验、探究题（本大题共6个小题，共31分）
18．如图，电压表的读数是 9. 5 V。
【分析】电压表的读数方法：首先确定量程，然后分清分度值，根据指针位置读数。
【解答】解：电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是9.5V。
故答案为：9.5。
【点评】本题考查电表的读数，注意电表的量程及电表的最小分度即可顺利读数。
19．请在图中画出三角形ABC在平面镜MN中所成的像。【分析】依据平面镜的成像特点，分别做出A、B、C点关于镜面的对称点，然后连接，就是
△ABC在镜中的像。
【解答】解：①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线
连线和垂直符号）
②作B点关于镜面的对称点B′；
③作C点关于镜面的对称点C′；
④用虚线连接A′B′，B′C′，A′C′，则△A′B′C′就是△ABC在平面镜MN中所成的
像。
作图如下：
【点评】作平面镜成的像，注意留下的作图痕迹，对应点连线要用虚线，像要用虚线，连线
与镜面之间要标出垂直符号。
20．请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图（不考虑空气阻力）。
【分析】不考虑空气阻力。小球摆动过程中，受到重力和绳子拉力的作用。根据规则物体的
重心在物体的几何中心，然后过重心表示出重力的方向和拉力的方向。
【解答】解：不考虑空气阻力。小球摆动过程中，受到重力和绳子拉力的作用。过球心作竖
直向下的重力和沿绳子斜向上的拉力。如图所示：【点评】此题考查的是重力和拉力示意图的作法，关键是确定压力和重力的作用点和方向。
21．（7分）学习了密度的知识后，好奇的小王同学想知道老师所用粉笔的密度。在老师指导
下进行了如下探究：
（1）他把10支粉笔放到调好的托盘天平上，当天平再次平衡，右盘的砝码和标尺上游码的
位置如图甲，则每支粉笔的质量为 3.8 4 g。
（2）小王在量筒中加入体积为V 的水，把一支粉笔放入量筒，发现粉笔在水面停留一瞬，
1
冒出大量的气泡后沉底。量筒中水面到达的刻度为V 若把（V ﹣V ）作为粉笔的体积来计
2 2 1
算粉笔的密度，测得粉笔的密度会比真实值 大 （选填“大”或“小”）原因是 粉笔
吸水，体积测量值偏小 。
（3）小王把一支同样的粉笔用一层保鲜膜紧密包裹好放入水中（保鲜膜的体积忽略不计）
发现粉笔漂浮在水面上，于是他用水、小金属块、量筒和细线测量粉笔的体积，如图乙。粉
笔的密度为 0.6 4 g/cm3，粉笔越写越短后密度 不变 （选填“变大”，“变小”或
“不变”）
（4）小王看到步骤（3）中量筒内浸在水里的粉笔变长变粗，这是由于光的 折射 （填
“反射”、“折射”或“直线传播”）形成的粉笔的 虚 （选填“虚”或“实”）像。
【分析】（1）物体的质量等于砝码的质量加游码对应的刻度值，求出10只粉笔的质量，再
求一只粉笔的质量。
（2）粉笔的质量是准确的，由于粉笔吸水导致粉笔的体积测量值偏小，密度偏大。（3）求出粉笔的体积，知道质量，根据密度公式求出密度。
物体的密度跟物质的种类、状态和气压有关，跟其它因素没有关系。
（4）量筒中的水相当于水凸透镜，相当于粉笔放在水凸透镜的一倍焦距以内。
【解答】解：（1）10支粉笔的质量：m ＝20g+10g+5g+3.4g＝38.4g，所以一支粉笔的质量：m
总
＝ m ＝ ×38.4g＝3.84g
总
（2）小王在量筒中加入体积为V 的水，把一支粉笔放入量筒，发现粉笔在水面停留一瞬，
1
冒出大量的气泡后沉底，量筒中水面到达的刻度为V ，若把（V ﹣V ）作为粉笔的体积来计
2 2 1
算粉笔的密度，由于粉笔吸水，水进入粉笔中，粉笔的体积大于体积V ﹣V ，粉笔体积测量
2 1
值V ﹣V 偏小，粉笔的质量测量是准确的，所以粉笔的密度测量值偏大。
2 1
（3）一支粉笔的体积：V＝86ml﹣80ml＝6ml＝6cm3
粉笔的密度：ρ＝ ＝ ＝0.64g/cm3
粉笔越写越短，粉笔的物质和状态都没有变化，所以粉笔的密度不变。
（4）量筒内浸在水里的粉笔变长变粗，是因为量筒中的水相当于水凸透镜，粉笔在水凸透
镜的一倍焦距以内成正立放大的虚像，这是光的折射。
故答案为：（1）3.84；（2）大；粉笔吸水，体积测量值偏小；（3）0.64；不变；（4）折射；虚。
【点评】（1）题目中是给定是10支粉笔的质量，求一支粉笔的质量，注意审题，此处容易出
现错误。
（2）对于密度测量值偏大偏小的问题，要对质量和体积都进行分析，谁是准确的，谁是有
误差的。
22．（7分）学习小组的同学用如图13甲所示的装置探究某种晶体熔化时温度变化的规律。
（1）如图甲的器材组装有一不当之处是 试管内晶体露出水面受热不均匀 。
验中使品体受热均匀的措施是 采用水浴法 （写出一条即可）
（2）待温度升高到40℃开始，每隔1min记录一次温度计的示数，根据记录的数据得到如
图乙的图象，则该晶体的熔点是 4 8 ℃，熔化经历了 5 min，该物质在固态时的比热
容 小于 液态时的比热容（选填“大于”、“小于”或“等于”）
（3）另一小组的同学发现，在晶体熔化过程中撤去精灯，晶体还会继续熔化，原因是 水
的温度高于晶体的熔点 品体可以继续 吸收 热量（选填“吸收”或“放出”）【分析】（1）水浴法加热物质应全部在水中，这样可以使物体受热均匀；
（2）晶体在熔化时不变的温度即为该晶体的熔点；晶体在熔化过程中吸热但温度不变；比
热容是表示物质吸热能力的物理量；
（3）晶体在熔化过程中吸热但温度不变；热传递需要接触的物体间有温度差；
【解答】解：（1）如图所示，实验采用了水浴法给试管内物质加热，并且用搅拌器不断搅拌，
这样做的好处是可以使晶体受热均匀，但是实验装置试管内的物质没有全部在水面以下，
会影响实验效果；
（2）晶体在熔化时不变的温度即为该晶体的熔点，如图乙可知该晶体的熔点是48℃，熔化
从第5min开始到第10min结束，总共持续了5min；
通过图象可以看出，固态时的图象的倾斜程度要大于液体时图象的倾斜程度，即在相同的
时间内（吸收相同的热量）固态时的温度变化大，吸热能力差，所以该物质在固态时的比
热容小于液态时的比热容；
（3）在晶体熔化过程中撤去精灯，晶体还会继续熔化，原因是烧杯内水的温度高于试管内
晶体的熔点，两者存在温度差，晶体可以继续吸收热量；
故答案为：（1）试管内晶体露出水面受热不均匀；采用水浴法；（2）48；5；小于；（3）水的温
度高于晶体的熔点；吸收。
【点评】本题考查熔化和凝固实验，关键是将课本知识记忆清楚，仔细分析即可。
23．（8分）压力传感器是电子秤中的测力装置，可视为阻值随压力而变化的压敏电阻。小刚
从某废旧电子秤上拆下一个压力传感器，探究其阻值与所受压力大小（不超过250N）的关
系，如图是小刚设计的实验电路图。电源电压恒定，R 为定值电阻，R 为压力传感器。
0 1
（1）连接电路时开关应 断开 ，电路中R 的作用是 保护电路 。
0
（2）闭合开关，发现电流表无示数，电压表示数接近电源电压，电路出现的故障是 R 断
1
路 ；排除故障后，逐渐增大R 受到的压力，闭合开关，读出电流表和电压表的示数，计算
1
出对应的R 的阻值，记录如表，第5次测深时，电压表示数为4V．电流表示数为0.2A．此
1
时R 的阻值为 2 0 欧。请根据表中的数据在图2中画出R 随F变化的关系图象。
1 1次数 1 2 3 4 5 6
F/N 0 50 100 150 200 250
R /Ω 60 50 40 30 10
1
（3）通过实验探究可归纳出，R 的阻值随压力F大小变化的关系式为 R ＝ 6 0 ﹣ 0.2 F ，
1 1
当R的阻值为32时，R 上受到的压力是 14 0 N，若此压力为压力传感器在电子称正常
1
工作时受到的压力，则电子秤应显示 1 4 kg。
【分析】（1）为了保护电路连接电路时开关应断开，串联电阻起分压作用；
（2）电流表无示数，电路发生断路，电压表等于电源电压，则与电压表并联的电路断路；
根据R＝ 算出第5次电阻，根据表格数据描点画出图线；
（3）根据R的阻值随压力F的大小变化的图象可知电阻与压力成一次函数关系，利用待定
系数法可确定函数关系式，进一步当R的阻值为32时R上受到的压力和物体的质量。
【解答】解：（1）为了保护电路，连接电路时，开关应断开；
因为串联电阻起分压作用，所以电路中串联电阻R 是为了保护电路；
0
（2）电流表无示数，电路发生断路，电压表等于电源电压，则与电压表并联的电阻丝R 断
1
路；
根据欧姆定律I＝ 知，
第5次电阻值为：R ＝ ＝ ＝20Ω；
1
把压力大小作为横坐标，把电阻大小作为纵坐标，在坐标系中描点连线即可得压敏电阻R
1
的阻值随压力F的大小变化的图象，如图：（3）根据R 的阻值随压力F的大小变化的图象可知，压敏电阻R 的阻值与压力F成一次
1 1
函数关系，设它们的关系式为R ＝kF+b﹣﹣﹣﹣﹣﹣﹣①。
1
把F＝50N，R ＝50Ω和F＝100N，R ′＝40Ω代入①式可得：
1 1
50＝50k+b﹣﹣﹣﹣﹣﹣﹣②，40＝100k+b﹣﹣﹣﹣﹣﹣﹣﹣③
联立方程②③可得：k＝﹣0.2，b＝60，
所以它们的关系式为R ＝60﹣0.2F；
1
把R＝32Ω代入R ＝60﹣0.2F，即32＝60﹣0.2F，
1
解得F＝140N，
因为压力等于重力，所以G＝F＝140N，
物体的质量：m＝ ＝ ＝14kg。
故答案为：（1）断开；保护电路；（2）R 断路；20；（3）R ＝60﹣0.2F；140；14。
1 1
【点评】本题考查了描点法作图和分析实验数据得出结论并利用结论解决问题，正确的判
断R与F的关系为一次函数是关键。
四、综合题（本大题共3个小题，共25分）
24．（9分）太阳能是21世纪重点开发利用的能源之一，如今太阳能热水器已走进了千家万户。
如图，某家庭太阳能热水器接收太阳能总有效面积为2m2，1m2面积上1h接收到的太阳能
平均为2.52×106J，若阳光照射该热水器5h，可以使量为80kg的水温度升高30℃，[c＝
4.2×103J/（kg•℃），q ＝1.2×107J/kg]，求：
干木柴
（1）水吸收的热量。
（2）若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧多少千克干木柴（假设
干木柴完全燃烧放出的热量全部被水吸收）。
（3）该太阳能热水器的效率及开发利用太阳能的优点。【分析】（1）已知水的比热容、质量和升高的温度，利用公式Q＝cm△t得到水吸收的热量；
（2）已知水吸收的热量全部由燃烧干木柴来提供和干木柴的热值，利用公式m＝ 得到需
要完全燃烧的干木柴的质量；
（3）已知太阳能热水器的受热面积、光照时间和每小时获得的热量，可以得到太阳能热水
器每天获得的太阳能；水吸收的热量与太阳能之比是热水器的效率；
太阳能具有取之不尽用之不竭的特点，并且清洁、无污染。
【解答】解：（1）水吸收的热量为Q ＝cm△t＝4.2×103J/（kg•℃）×80kg×30℃＝
吸
1.344×107J；
（2）已知Q ＝Q ＝1.344×107J，
放 吸
因为Q＝mq，
所以需要完全燃烧的干木柴的质量：
m ＝ ＝ ＝1.12kg；
木
（3）每天获得的太阳能为E＝5×2×2.52×106J＝2.52×107J，
太阳能热水器的效率：
η＝ ×100%＝ ×100%≈53%；
太阳能的优点是取之不尽用之不竭，属于可再生能源；清洁无污染。
答：（1）水吸收的热量为1.344×107J；
（2）需要完全燃烧1.12千克干木柴；
（3）太阳能热水器的效率约53%；太阳能取之不尽用之不竭，属于可再生能源。
【点评】此题是一道关于热量、热值及效率的综合题，还涉及到太阳能的利用和优点，体现
了物理知识与现实生活的密切联系。
25．（9分）如图，R ＝6Ω，当S 闭合，S 、S 断开时，电流表示数为1A；S 闭合，S 、S 断开时，
1 1 2 3 3 1 2
电流表示数为0.2A．求：
（1）电源电压；（2）电阻R 的阻值；
2
（3）当S 、S 闭合，S 断开时，电路的总功率。
1 2 3
【分析】（1）当S 闭合，S 、S 断开时，电路为R 的简单电路，根据欧姆定律求出电源的电
1 2 3 1
压；
（2）当S 闭合，S 、S 断开时，R 与R 串联，电流表测电路中的电流，根据欧姆定律求出此
3 1 2 1 2
时电路中的总电阻，利用电阻的串联求出电阻R 的阻值；
2
（3）当S 、S 闭合，S 断开时，R 与R 并联，根据并联电路的特点和P＝UI＝ 求出电路
1 2 3 1 2
的总功率。
【解答】解：（1）当S 闭合，S 、S 断开时，电路为R 的简单电路，
1 2 3 1
由I＝ 可得，电源的电压：
U＝I R ＝1A×6Ω＝6V；
1 1
（2）当S 闭合，S 、S 断开时，R 与R 串联，电流表测电路中的电流，
3 1 2 1 2
此时电路中的总电阻：
R＝ ＝ ＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电阻R 的阻值：
2
R ＝R﹣R ＝30Ω﹣6Ω＝24Ω；
2 1
（3）当S 、S 闭合，S 断开时，R 与R 并联，
1 2 3 1 2
因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，
所以，电路的总功率：
P＝ + ＝ + ＝7.5W。
答：（1）电源电压为6V；
（2）电阻R 的阻值为24Ω；
2（3）当S 、S 闭合，S 断开时，电路的总功率为7.5W。
1 2 3
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的应用，分清开关闭合、断
开时电路的连接方式是关键。
26．（9分）某水底打捞作业中，需将一长方体石柱从水底匀速打捞出水，如图是吊车钢丝绳
拉力 F 随石柱下表面距水底深度 h 变化的图象，（水的阻力忽略不计，ρ ＝
水
1.0×103kg/m3）求：
（1）石柱浸没在水中受到的浮力；
（2）石柱未露出水面前，在水中上升2m铜丝绳拉力所做的功；
（3）在水底时石柱上表面受到的水的压强。
【分析】（1）根据图象中数据，利用称重法求浮力；
（2）利用W＝Fs求解；
（3）首先根据图象中数据求出水的深度和石柱高度，进而求得石柱上表面距水面深度，利
用p＝ρgh求压强；
【解答】解：
（1）F ＝G﹣F＝12500N﹣7500N＝5000N；
浮
（2）W＝Fs＝7500N×2m＝15000J；
（3）在水底时石柱上表面距水面的深度为：
h＝h ﹣h ＝5m﹣2m＝3m
2 1
p＝ρgh＝1×103kg/m3×10N/kg×3m＝3×104Pa；
答：（1）石柱浸没在水中受到的浮力是5000N；
（2）石柱未露出水面前，在水中上升2m铜丝绳拉力所做的功是15000J；
（3）在水底时石柱上表面受到的水的压强是3×104Pa。
【点评】本题考查功、浮力和压强的计算，关键是将课本知识内容记忆清楚，仔细分析即可，
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2019/7/11 14:43:47；用户：张家口转折点；邮箱：zjkzzd@xyh.com；学号：28807087
