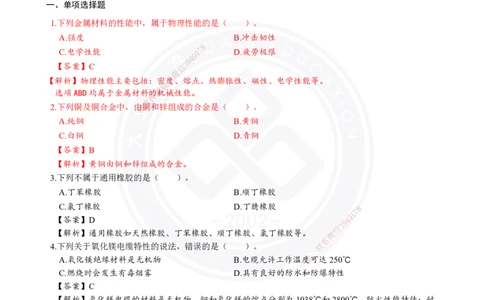

二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 2026 二级建造师《机电工程管理与实务》章节千题 第一篇 机电工程技术 第 1 章 机电工程常用材料与设备 1.1机电工程常用材料 一、单项选择题 1.下列金属材料的性能中，属于物理性能的是（ ）。 A.强度 B.冲击韧性 8 C.电学性能 1 7 D.疲劳极限 9 4 8 【答案】C 信 3 微 【解析】物理性能主要包括：密系度、熔点、热膨胀性、磁性、电学性能等。 联 题 选项ABD均属于金属材料的机械性能。 押 准 2.下列铜及铜合金中，由精铜和锌组成的合金是（ ）。 A.纯铜 B.黄铜 C.白铜 D.青铜 【答案】B 【解析】黄铜由铜和锌组成的合金。 3.下列不属于通用橡胶的是（ ）。 A.丁苯橡胶 B.顺丁橡胶 C.氯丁橡胶 D.丁腈橡胶 8 7 1 9 【答案】D 8 4 3 信 【解析】通用橡胶如天然橡胶、丁苯橡胶、顺丁橡胶、氯丁橡胶等。 微 系 4.下列关于氧化镁电缆特性的说法，错误的是（ ）。 联 一 A.氧化镁绝缘材料是无机物 B.电缆允许工作温度唯可达250℃ C.燃烧时会发生有毒烟雾 D.具有良好的防水和防爆特性 【答案】C 【解析】氧化镁电缆的材料是无机物，铜和氧化镁的熔点分别为1038℃和2800℃，防火性能特佳；耐 高温（电缆允许长期工作温度达250℃，短时间或非常时期允许接近铜熔点温度）、防爆（无缝铜管套 及其密封的电缆终端可阻止可燃气体和火焰通过电缆进入电器设备）、载流量大、防水性能好、机械强 度高、寿命长、具有良好的接地性能等优点，但价格贵、工艺复杂、施工难度大。 5.下列非金属风管材料中，适用于中、低压空调系统及防排烟系统的是（ ）。 A.聚氨酯复合板材 B.酚醛复合板材 C.无机玻璃钢风管 D.有机玻璃钢风管 【答案】C 【解析】无机玻璃钢风管。适用于低、中压空调系统及防排烟系统，但对高等级洁净区、酸碱性环境以 及相对湿度80%以上的系统不适用。 -1- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 6.下列导线中，可用于各种电压等级的长距离输电线路的是（ ）。 A.铝绞线 B.钢芯铝绞线 C.铜绞线 D.铝合金绞线 【答案】B 【解析】钢芯铝绞线用于各种电压等级的长距离输电线路，抗拉强度大。铝绞线一般用于短距离电力线路。 7.下列属于机电工程常用的绝热材料是（ ）。 A.涂料 B.聚氨酯复合板材 C.岩棉 D.石棉水泥板 【答案】C 【解析】常用的绝热材料种类很多，有膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿 棉类、岩棉类、泡沫塑料类等。 8.在高层建筑中不能用于垂直安装的母线槽是（ ）。 A.空气型母线槽 B.耐火型母线槽 8 C.紧密型母线槽 1 7 D.高强度母线槽 9 4 8 【答案】A 信 3 微 【解析】空气型母线槽因存在系烟囱效应故不能用于垂直安装。 联 题 9.下列关于金属材料的说法中押，错误的是（ ）。 准 A.有色金属是指铁、精锰、铬以外的所有金属及其合金 B.含碳量大于2.11%的铸 铁是黑色金属 C.碳素工具钢可用于制作刃具 、模具和量具 D.有色合金的强度和硬度一般比 纯金属高，并且电阻小，电阻温度系数大 【答案】D 【解析】D选项错误，有色合金的强度和 硬度一般比纯金属高，并且电阻大，电阻温度系数小。 10.下列材料中，主要用于地板辐射供暖系统盘 管的是（ ）。 A.硬聚氯乙烯管 B .氯化聚氯乙烯管 1 7 8 9 C.无规共聚聚丙烯管 D.交 联 聚乙烯管 信 3 8 4 微 【答案】D 系 联 【解析】交联聚乙烯管：无毒、卫生、透明。主要用于地板辐射供暖一系统的盘管。故选择D。 唯 11.下列关于耐火电缆说法中，不正确的是（ ）。 A.A级的耐火焰温度950～1000℃ B.火焰中能持续供电时间90min C.残焰或残灼在限定时间内能自行熄灭 D.不能当作耐高温电缆使用 【答案】C 【解析】选项C错误，耐火电缆是指在火焰燃烧情况下能够保持一定时间安全运行的电缆。 12.下列关于控制电缆的说法中，不正确的是（ ）。 A.线芯多采用铜导体 B.线芯截面积通常在10mm²以下 C.芯线组合有同心式和对绞式 D.用于电气控制系统的一次系统 【答案】D 【解析】选项D错误，控制电缆用于电气控制系统和配电装置的二次系统。 13.下列关于电缆的特性应用描述中，错误的是（ ）。 A.耐火电缆不能当作耐高温电缆使用 -2- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn B.非嵌装铝合金电力电缆能承受机械较大的机械外力和拉力 C.氧化镁电缆具有良好的防水和防爆性能 D.KVVRP可敷设于室内要求移动的场所 【答案】B 【解析】选项B错误，非嵌装铝合金电力电缆可替代YJV型电力电缆，适用于室内、隧道、电缆沟等 场所的敷设，不能承受机械外力。 14.下列关于母线槽说法错误的是（ ）。 A.空气型母线槽不能用于垂直安装 B.紧密型母线槽防潮性能较差 C.耐火型母线槽应通过CCC认证 D.树脂浇注母线槽防护等级高达IP54 【答案】D 【解析】选项D错误，树脂浇注母线槽 8 采用环氧树脂全封闭浇注工艺，防护等级高达IP68，具有防水、 7 1 阻燃、耐腐蚀等特性，适用于潮湿、4多9尘、高防火要求的工业与民用场景。缺点是散热性较差、成本高。 8 3 信 微 二、多项选择题 系 联 题 15.下列金属中，属于有色金押属的有（ ）。 准 精 A.铱 B.钍 C.锰 D.镅 E.钠 【答案】ABDE 【解析】有色金属是指除铁、锰、铬 以外的所有金属及其合金。 16.金属材料的下列性能中，属于机械性能的 是（ ）。 A.铸造性能 B.强度 C.冲击韧性 D .可焊性 1 7 8 9 E.可锻性 信 3 8 4 微 【答案】BC 系 联 【解析】工艺性能：铸造性能、可焊性、可锻性、热处理性能 、切削 唯 加一工性等。机械性能：强度、塑性、 硬度、冲击韧性、多次冲击抗力和疲劳极限等。 17.下列气体中，可用作气体绝缘材料的有（ ）。 A.二氧化碳 B.空气 C.二氧化硫 D.氮气 E.六氟化硫 【答案】BCDE 【解析】气体绝缘材料：有空气、氮气、二氧化硫和六氟化硫（SF ）等。 6 18.下列绝缘材料中，属于无机绝缘材料的有（ ）。 A.玻璃 B.硫黄 C.云母 D.树脂 E.棉纱 【答案】ABC -3- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃和硫黄等，主要用作电机和电器绝缘、开 关的底板和绝缘子等。 19.非合金钢按冶炼时脱氧程度的不同，可分为（ ）。 A.转炉钢 B.镇静钢 C.沸腾钢 D.碳素结构钢 E.珠光体耐热钢 【答案】BC 【解析】按冶炼时脱氧程度的不同，可分为沸腾钢、镇静钢、半镇静钢和特殊镇静钢等。故选择BC。 20.铝合金可以改善纯铝在（ ）的不足。 A.铸造性 B.焊接性 C.防腐性 D.物理性 E.化学性 【答案】ADE 8 7 1 【解析】铝合金是以铝锭为主要原料4 9，添加其他元素，如硅（Si）、铜（Cu）、镁（Mg）、铁（Fe）等， 8 3 信 为改善纯铝在铸造性、化学性及微物理性的不足，而调配出来的合金。故选择ADE。 系 21.下列属于通用塑料的是（ 联）。 题 押 A.聚乙烯 准 B.聚酰亚胺 精 C.聚氯乙烯 D.聚酰胺 E.聚碳酸酯 【答案】AC 【解析】选项AC正确，通用塑料有 四大品种，即聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、 聚苯乙烯（PS）。 22.功能高分子材料具有（ ）特殊性能。 A.储存 B.信息转换 8 C.抗氧化 D .能量转换 1 7 9 8 4 E.磁性 信 3 微 【答案】ABDE 系 联 一 【解析】功能高分子材料除具有聚合物的一般力学性能、绝缘 性能和唯热性能外，还具有物质、能量和信 息转换、磁性、传递和储存等特殊功能。故选择ABDE。 23.下列关于耐火型母线槽要求的说法中，不正确的有（ ）。 A.外壳采用耐高温不低于1100℃的防火材料 B.隔热层采用耐高温不低于500℃的绝缘材料 C.母线槽耐火时间应达到300min D.满负荷运行可达8h以上 E.有国家认可的检测机构出具型式检验报告 【答案】BC 【解析】耐火型母线槽隔热层采用耐高温不低于300℃的绝缘材料，B错；耐火时间有60min、90min、 120min、180min，满负荷运行可达8h以上。C错。 -4- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.2机电工程常用设备 一、单项选择题 1.下列选项中，属于叶轮式泵的是（ ）。 A.活塞泵 B.齿轮泵 C.螺杆泵 D.旋涡泵 【答案】D 【解析】按照泵的工作原理和结构形式可分为容积式泵和叶轮式泵。根据泵的叶轮和流道结构特点的不 同，叶轮式泵分为离心泵、轴流泵和旋涡泵等。 2.下列参数中，属于风机主要性能参数的是（ ）。 A.流量、全风压、比转速 B.流量、容积、转速 C.功率、容积、比转速 D.功率、扬程、转速 【答案】A 8 7 1 9 【解析】风机的主要性能参数有：流8 4量（风量）、全风压、动压、静压、功率、效率、转速、比转速等。 3 信 3.下列选项中，具有挠性牵引件的微输送设备包括（ ）。 系 联 A.螺旋输送机 题 B.辊子输送机 押 C.气力输送机 准 D.带式输送机 精 【答案】D 【解析】按照有无牵引件（ 链、绳、带）可分为：具有挠性牵引件的输送设备，如带式输送机、板式输 送机、刮板式输送机、提升机、 架空索道等；无挠性牵引件的输送设备，如螺旋输送机、辊子输送机、 振动输送机、气力输送机等。 4.下列风机中，属于按照排气压强划分的 是（ ）。 A.通风机 B.混流式风机 C.轴流式风机 D.单级风机 8 【答案】A 9 1 7 8 4 【解析】按照排气压强的不同可分为：通风机、鼓风机 、压气机。 信 3 微 5.下列变压器中，不属于按用途分类的是（ ）。 系 联 一 A.电力变压器 B.油浸变压器 唯 C.整流变压器 D.测量变压器 【答案】B 【解析】按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、 测量变压器等。 6.下列选项中，用于完成介质间热量交换的换热设备是（ ）。 A.分离器 B.反应器 C.蒸发器 D.分解锅 【答案】C 【解析】石油化工设备：石油化工设备包括：容器、反应设备、塔设备、换热设备、储罐、混合设备、 分离过滤设备、储存设备、成型设备等。（1）反应设备。主要用于完成介质化学反应的压力容器称为 反应设备，如反应器、反应釜、分解锅、聚合釜等。（2）换热设备。主要用于完成介质间热量交换的 压力容器称为换热设备，如管壳式余热锅炉、热交换器、冷却器、冷凝器、蒸发器等。（3）分离过滤 -5- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 设备。主要用于完成介质的流体压力平衡和气体净化分离等的压力容器称为分离设备，如分离器、过滤 器、集油器、缓冲器、洗涤器等。（4）储存设备。主要用于盛装生产用的原料气体、流体、液化气体 等的压力容器称为储存设备，如各种形式的储槽、储罐等。 7.下列冶金设备中，属于炼钢设备的是（ ）。 A.高炉设备 B.磨矿设备 C.转炉 D.矫直机 【答案】C 【解析】冶金设备包括：选矿设备、焦化设备、烧结设备、炼铁设备、炼钢设备、轧制设备、冶金液压（润 滑、气动）设备、冶金电气设备、环保设备等。（1）选矿设备包括：破碎设备、筛分设备、磨矿设备、 选别设备等。（2）炼铁设备包括：高炉设备、冷却设备、炉顶装料设备、矿槽设备、焦槽设备、鼓风设 备、热风炉设备、煤气除尘器设备等。（3）炼钢设备包括：转炉、电弧炉、钢包精炼炉、钢包真空精炼 炉、真空吹氧脱碳炉、连续铸钢机械设备等。（4）轧制设备包括：坏轧机、板材轧机、线材轧机、无缝 钢管轧机、型材轧机、 娇直机、剪切机、卷取机等。 8.塔式太阳能光热发电设备不包括（ 7 8）。 1 9 4 A.汇流箱 3 8 B.镜场设备 信 微 C.集热塔 系 D.热储存设备 联 【答案】A 题 押 准 【解析】电力设备包括精：火力发电设备、核电设备、风力发电设备、光伏发电设备、塔式太阳能光热发 电设备等。（1）火力发电设备主要由燃烧系统（以承压蒸汽锅炉为核心）、汽水系统（主要由各类泵、 给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机组、主变压器等为主）、控制 系统等组成。（2）核电设备包括：核岛设备、常规岛设备、辅助系统设备。常规岛设备包括：汽轮机、 发电机、凝汽器、汽水分离再热器、给水加热器、除氧器、阀门、水泵、输变电设备、起吊设备、高压 电动机。（3）风力发电设备主要包括塔架、机舱、发电机、轮毂、叶片和变频器等。按照驱动方式分 为：直驱风电机组和双馈式风电机组。（4）光伏发电设备包括：光伏支架、光伏组件、汇流箱、逆变 器等。（5）塔式太阳能光热发电设备包括：镜场设备（包括反射镜和跟踪设备）、集热塔（吸热塔）、 8 1 7 热储存设备、热交换设备和发电常规岛设备。 9 8 4 9.下列关于连续输送设备性能描述中，错误的是（ ） 。 信 3 微 系 A.可进行水平、倾斜和垂直输送 联 一 B.连续输送设备只能沿着一定路线向一个方向连续输送物料 唯 C.设备简单、操作简便、生产率高 D.输送设备输送能力小 【答案】D 【解析】连续输送设备只能沿着一定路线向一个方向连续输送物料，可进行水平、倾斜和垂直输送，也 可组成空间输送线路。输送设备输送能力大、运距长、设备简单、操作简便、生产率高，除可以进行物 料输送外，还可与生产流程中的工艺过程相配合，形成流水作业线，在输送过程中同时完成若干工艺操 作。因此，D选项描述错误。 10.下列变压器类型中，属于按变压器冷却介质分类的是（ ）。 A.电力变压器 B.自然风冷却 C.干式变压器 D.整流变压器 【答案】C -6- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】选项C正确，变压器的类型： (1)按电压变换分为升压变压器和降压变压器。 (2)按冷却方式分为自然风冷却、强迫油循环风冷却、强迫油循环水冷却、强迫导向油循环冷却变压器等。 (3)按变压器的冷却介质分为油浸式变压器、干式变压器、充气式变压器等。 (4)按相数的不同分为单相变压器、三相变压器。 (5)按每相绕组数的不同分为双绕组变压器、三绕组变压器和自耦变压器等。 (6)按变压器的用途不同分为电力变压器、电炉变压器、整流变压器、电焊变压器、船用变压器、测量变 压器等。 二、多项选择题 11.下列石油化工设备中，属于分离设备的有（ ）。 A.过滤器 B.缓冲器 C.洗涤器 D.集油器 E.反应器 8 7 1 9 【答案】ABCD 8 4 3 信 【解析】分离设备。主要用于完微成介质的流体压力平衡和气体净化分离等的压力容器称为分离设备，如 系 分离器、过滤器、集油器、缓联冲器、洗涤器等。 题 押 12.泵的主要性能参数有（准 ）。 精 A.功率 B.级数 C.流量 D.扬程 E.压力 【答案】ACD 【解析】泵的性能参数主要有：流量、 扬程、功率、效率、转速等。 13.变压器的主要技术参数有（ ）。 A.工作频率 B.额定容量 8 C.温升限值 D .额定功率 9 1 7 8 4 E.连接组别 信 3 微 【答案】BCE 联 系 一 【解析】变压器的主要技术参数有：额定容量、额定电压、额 定电流唯、绝缘等级、冷却方式、温升限值、 调压方式、空载电流、空载损耗、阻抗、负载损耗、短路损耗、效 率、短路阻抗、连接组别等。 14.按所压缩的气体种类不同，压缩机可分为（ ）。 A.空气压缩机 B.氧气压缩机 C.低压压缩机 D.中压压缩机 E.天然气压缩机 【答案】ABE 【解析】按照压缩的气体可分为：空气压缩机、氧气压缩机、天然气压缩机等。 15.下列属于动力式压缩机的是（ ）。 A.往复式压缩机 B.回转式压缩机 C.轴流式压缩机 D.混流式压缩机 E.离心压缩机 -7- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】CDE 【解析】按照压缩气体方式可分为：容积式压缩机和动力式压缩机两大类。按结构形式和工作原理，容 积式压缩机可分为往复式压缩机、回转式压缩机；动力式压缩机可分为轴流式压缩机、离心式压缩机和 混流式压缩机。故选择CDE。 16.压缩机的性能参数有（ ）。 A.容积 B.噪声 C.流量 D.比转速 E.扬程 【答案】ABC 【解析】压缩机的性能参数有：容积、流量、吸气压力、排气压力、工作效率、噪声等。故选择ABC。 17.下列参数中，属于接触器的参数的有（ ）。 A.操作方式 B.主触点 C.辅助触点额定电流 D.线圈额定电压 8 7 1 E.接点负载能力 4 9 8 3 信 【答案】BCD 微 系 【解析】接触器 联 题 押 (1)作用:可频繁的通、断电路,以小电流控制大电流。与热继电器配合使用,能对负载设备进行过载保护。 准 精 (2)类型:交流接触器、直流接触器等。 (3)参数:主触点、辅助触点额 定电压和额定电流,线圈额定电压和额定电流。故选择BCD。 8 1 7 9 8 4 信 3 微 系 联 一 唯 -8- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 2 章 机电工程专业技术 2.1机电工程测量技术 一、单项选择题 1.测量工作的灵魂是（ ）。 A.测量精度 B.设计要求 C.减少误差累积 D.检核 【答案】D 【解析】检核是测量工作的灵魂。 2.安装一次仪器，可以同时测出数个前视点的高程时，可以采用（ ）。 A.水准法 B.仪高法 C.高差法 D.三角高程测量法 8 7 1 【答案】B 4 9 8 3 信 【解析】仪高法采用水准仪和水微准尺，只需计算一次水准仪的高程，就可以测算几个前视点的高程。 系 3.连续生产线上的设备在安装联时使用的基准点是（ ）。 题 押 A.临时标高基准点 准 B.简单的标高基准点 精 C.预埋标高基准点 D.永久标高基准点 【答案】C 【解析】预埋标高基准点主要用于连续生产线上的设备在安装时使用。 4.主要用于测量纵向、横向中心线以 及厂房（车间）柱安装垂直度的控制测量的测量仪器是（ ）。 A.全站仪 B.电子速测仪 C.经纬仪 D.水准仪 【答案】C 8 【解析】经纬仪的应用：（1）主要应用于机电工程 建（构）筑物建立平面控制1网7的测量以及厂房（车 9 8 4 间）柱安装垂直度的控制测量。经纬仪的主要功能是测 量水平角和竖直角。信（32）在机电安装工程中， 微 用于测量纵向、横向中心线，建立安装测量控制网并对安 装全过程进行测系量控制。 联 5.综合管廊施工平面控制网的精度不应低于（ ），高程控制 网的 唯 精一度不应低于( )。 A.一级，四等 B.一级，二等 C.四级，一等 D.二级，一等 【答案】A 【解析】综合管廊控制测量 (1)综合管廊施工平面控制网的精度不应低于一级,高程控制网的精度不应低于四等。 (2)管廊内坐标、方位角及高程可利用管廊两端的地面控制点按支导线和水准测量的方式分别进行传递。 6.机电安装工程测量的基本程序内容中，不包括（ ）。 A.设置纵横中心线 B.仪器校准或检定 C.安装过程测量控制 D.设置标高基准点 【答案】B 【解析】工程测量的基本程序：设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控 制→实测记录等。 -9- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 7.关于长距离输电线路铁塔基础设施测量，下列说法正确的是（ ）。 A.根据沿途实际情况测设铁塔基础 B.中心桩测定后，一般采用十字线法或平行基线法进行控制 C.一段架空线路的测量视距长度不宜超过500m D.大跨越档距之间不宜采用解析法测量 【答案】B 【解析】长距离输电线路钢塔架（铁塔）施工的测量：（1）长距离输电线路定位后，可根据起、止点 和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈 量允许偏差应符合规定。中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心 桩测定，其允许偏差应符合规定。（2）架空输电线路钢塔之间的弧垂综合误差不应超过确定的裕度值， 对于一段架空输电线路，其测量视距长度不宜超过400m。在大跨越档距之间，通常采用电磁波测距法 或解析法测量。 8.关于基准线测量的描述，错误的是（ ）。 8 7 1 A.基准线测量根据两点成一直线原理4 9测定基准线 8 3 信 B.平面安装基准线不少于纵、横微两条 系 C.相邻安装基准点高差应在联1mm以内 题 押 D.沉降观测采用二等水准准测量方法 精 【答案】C 【解析】相邻安装基准点高 差应在0.5mm以内。 9.下列测量点中不属于测设管道主 点的是（ ）。 A.起点 B.中点 C.终点 D.转折点 【答案】B 【解析】测设管道的主点：起点、终点和转折 点。 8 10.高差法是通过（ ）的待定点高程的方法。 1 7 9 8 4 A.水准仪直接得出 B.计算 得出 信 3 微 C.水准尺直接读出 D.微调水 准尺得出 系 联 一 【答案】B 唯 【解析】高差法：采用水准仪和水准尺测定待测点与已知点之间的 高差，通过计算得到待定点的高程的 方法。故选择B。 11.关于水准测量法的技术要求说法错误的是（ ）。 A.各等级的水准点，应埋设水准标石 B.一个测区及其周围至少应有5个水准点 C.水准点应选在土质坚硬、便于长期保存和使用方便的地点 D.水准观测应在标石埋设稳定后进行 【答案】B 【解析】一个测区及其周围至少应有3个水准点。故选择B。 12.下列关于设备安装测量的说法正确的是（ ）。 A.中心标板必须待基础养护期满后再埋设 B.设备安装平面基准线不少于纵向一条 -10- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.简单的标高基准点一般作为独立设备安装的基准点 D.预埋标高基准点主要用于独立设备安装的基准点 【答案】C 【解析】选项A错误：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。选项 B错误：平面安装基准线不少于纵、横两条。选项D错误：简单的标高基准点一般作为独立设备安装的 基准点；预埋标高基准点主要用于连续生产线上的设备在安装时使用。故选择C。 13.长距离输电线路铁塔基础中心桩测定后一般采用（ ）进行控制。 A.电磁波测距法 B.三角法 C.十字线法或平行基线 D.平行轴腰桩法 【答案】C 【解析】中心桩测定后，一般采用十字线法或平行基线法进行控制，故选择C。 14.下列仪器中常用于设备安装标高控制的是（ ）。 A.水准仪 B.经纬仪 8 7 1 C.全站仪 4 9 D.电磁波测距仪 8 3 信 【答案】A 微 系 【解析】水准仪的应用 联 题 押 （1）用于建筑工程测量 准 控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。 精 （2）在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设 备安装标高的控制测量。故选择A。 15.下列关于测量仪器的应用描述 不正确的是（ ）。 A.水准仪用于建筑工程测量控制网 标高基准点的测设 B.经纬仪常用于水平角和竖直角的测量 C.全站仪的测距模式有精测模式、粗测模 式两种 D.BIM放样机器人适用于空间结构繁杂多变的 环境施工 8 【答案】C 1 7 9 8 4 【解析】全站仪的测距模式有精测模式、跟踪模式、粗 测模式三种。故选择信 3C。 微 16.用于管道施工、大型机械安装、建筑物变形观测的仪器是 （ ）。 系 联 一 A.激光准直仪 B.激光水准仪 唯 C.激光经纬仪 D.激光平面仪 【答案】A 【解析】激光准直仪和激光指向仪，两者构造相近，用于沟渠、隧道或管道施工、大型机械安装、建筑 物变形观测。故选择A。 17.用于施工及设备安装中测设已知角度的仪器是（ ）。 A.激光指向仪 B.激光铅直仪 C.激光经纬仪 D.激光平面仪 【答案】C 【解析】激光经纬仪，用于施工及设备安装中的定线、定位和已知角度的测设。故选择C。 18.适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注及抄平工作的仪器是 （ ）。 A.激光准直仪 B.全站仪 -11- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.水准仪 D.激光平面仪 【答案】D 【解析】激光平面仪适用于提升施工的滑模平台、网形屋架的水平控制和大面积混凝土楼板支模、灌注 及抄平工作。故选择D。 二、多项选择题 19.在进行管道工程测量时，可作为管线起点的有（ ）。 A.给水管道的水源处 B.排水管道下游出水口 C.煤气管道的用气点 D.排水管道上游进水口 E.热力管道的供气点 【答案】ABE 【解析】给水管道以水源作为起点；排水管道以下游出水口作为起点；煤气、热力管道以供气方向作为 起点。 20.下列说法中，不属于管道工程测量的主 7 8 要内容的有（ ）。 1 9 A.管道中线测量 8 4 B.管道边线测量 3 信 C.管道纵、横断面测量 微 D.管道施工测量 系 联 E.地下管道放线测设 题 押 【答案】BE 准 精 【解析】管道工程测量的 主要内容包括中线测量，纵、横断面测量及施工测量。 21.工程测量中，检核是测量工 作的灵魂，检核分为（ ）。 A.仪器检核 B.资料检核 C.计算检核 D.放样检核 E.竣工检核 【答案】ABCD 【解析】考查工程测量的要求。 8 检核是测量工作的灵魂，必须加强外业和内业的检 核工作，保证实测数据与工程1 7测量竣工图的绘制的正 9 8 4 确性。检核分为：仪器检核、资料检核、计算检核、 放样检核和验收检核。信 3故选择ABCD。 微 22.BIM放样机器人适用于下列环境下施工（ ）。 系 联 一 A.机电系统众多 B.管线错综复 杂 唯 C.空间结构繁复多变 D.水下作业 E.矿井检测勘探 【答案】ABC 【解析】BIM放样机器人适用于机电系统众多、管线错综复杂、空间结构繁复多变等环境下施工。故选 择ABC。 23.在管道工程施工测量中，地下管道放线测设的主要工作内容包括（ ）。 A.测设施工控制桩 B.槽口放线 C.测设中线方向控制桩 D.恢复中线 E.测设附属构筑物控制桩 【答案】ACDE 【解析】地下管道放线测设：①恢复中线。②测设施工控制桩。③测设中线方向控制桩。④测设附属构 筑物控制桩。 -12- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 三、案例分析题 案例一 【背景资料】 某生物新材料项目由A公司总承包，A公司项目部经理在策划组织机构时，项目部根据项目的大小和 具体情况配备了项目部技术人员，满足了技术管理要求。 项目中的料仓盛装的浆糊流体介质温约42℃，料仓外壁保温材料为半硬质岩棉材料。料仓由ABCD四 块不锈钢壁板组焊而成。尺寸和安装位置如图所示。门吊架横梁上挂设4只手拉葫芦，通过卸扣、钢丝绳 吊索与料仓壁板上吊耳（材料为Q235）连接成吊装系统。料仓的吊装顺序为：A、C→B、D；料仓四块不 锈钢焊接方法是焊条电弧焊。设计要求：料仓正方形出料口连接法兰安装水平，允许偏差≤1mm，对角线 允许偏差≤2mm，中心位置允许偏差≤1.5mm。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 料仓工程质量检查时，质量员提出吊耳 与料仓壁板为异种钢焊接违“禁止不锈钢与碳素钢接触”的规 定。项目部对料仓临时吊耳进行了标识和记录根 据材质和严重程度编制并提交了质量问题调查报告，及时 返修后，质量验收合格。 8 1 7 9 【问题】 8 4 信 3 1.料仓出料口端平面标高基准点和纵横中心线的测量应 分别使用哪种测微量仪器？ 系 【答案】 一 联 唯 1.料仓出料口端平面标高基准点使用水准仪测量；纵横中心线使 用经纬仪测量。（5分） 2.2机电工程起重技术 一、单项选择题 1.下列起重机中，不属于轻小型起重设备的是（ ）。 A.千斤顶 B.电动葫芦 C.吊环型滑车 D.缆索型起重机 【答案】D 【解析】轻小型起重设备包括千斤顶、滑车、起重葫芦、卷扬机。 2.吊装作业若采取同类型、同规格起重机双机抬吊时，单机载荷最大不得超过额定起重量的（ ）。 A.75% B.80% C.85% D.90% -13- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】B 【解析】一般双主吊抬吊时，每台起重机的负载率不得超过其额定起重量的80%。 3.下列吊具分类中，不属于按梁截面分类的是（ ）。 A.箱式截面吊具 B.单腹板截面吊具 C.圆环截面吊具 D.吊挂式吊具 【答案】D 【解析】梁截面分为箱式截面吊具、单腹板截面吊具和圆环截面吊具。梁式吊具是以梁为主体用于悬挂 负载且满足负载吊运要求,并能与起重机吊钩连接的装置。 4.下列关于吊耳的使用要求中，错误的是（ ）。 A.设备出厂前应按设计要求做吊耳检测，并出具检测报告 B.设备到场后，技术人员要对吊耳焊接位置及尺寸进行复测 C.设备到场后应对吊耳外观质量进行检查，必要时进行无损检测 D.现场焊接的吊耳，其与设备连接的焊 接部位应做表面磁粉检测 8 7 1 【答案】D 4 9 8 3 信 【解析】吊耳使用要求：（1）微设备出厂前应按设计要求做吊耳检测，并出具检测报告，设备到场后应 系 对吊耳外观质量进行检查，必联要时进行无损检测。（2）现场焊接的吊耳，其与设备连接的焊接部位应 题 押 做表面渗透检测。（3） 准 设备到场后，技术人员要对吊耳焊接位置及尺寸进行复测。 精 5.关于起重卸扣的使用要求，错误的是（ ）。 A.按额定负荷标记选用 B.无标记的不得使用 C.可用焊接的方法修补 D.永久变形后应报废 【答案】C 【解析】卸扣使用要求：（1）卸扣应按 额定负荷标记选用，不得超载使用，无标记的卸扣不得使用。 （2）卸扣表面应光滑，不得有毛刺、裂纹 、尖角、夹层等缺陷，不得利用焊接的方法修补卸扣的缺陷。 有永久变形或裂纹时应报废。（3）卸扣应只承 受纵向拉力。 8 6.卧式工业设备吊装时，吊点间距宜大于设备长度的 （ ）。 1 7 9 8 4 A.1/2 B.1/3 信 3 微 C.1/4 D.1/5 系 联 【答案】B 一 唯 【解析】卧式设备吊装时，吊点间距宜大于设备长度的1/3，宜 使 用吊梁吊装。 二、多项选择题 7.吊装工程选用卷扬机应考虑的基本参数有（ ）。 A.总功率 B.额定载荷 C.额定速度 D.容绳量 E.自重 【答案】BCD 【解析】选用卷扬机的主要参数有额定载荷、容绳量和额定速度。 8.下列选项中，属于履带式起重机的起升载荷的有（ ）。 A.吊车臂重 B.设备重量 C.索具重量 D.吊具重量 -14- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn E.挠性件的质量 【答案】BCDE 【解析】吊装载荷(起升载荷) ： 流动式起重机的吊装载荷,为吊挂在起升钢丝绳或起升链条下端起升的重物质量。包括:固定吊具质量、 可分吊具(或无此类吊具)质量和吊挂在吊具上起升的重物质量之和。也就是说,流动式起重机的起升载 有为起重机挠性件(起升钢丝绳或链条)下的起升重物质量。履带起重机的起升载荷还包括挠性件的质量。 9.下列关于卷扬机安装使用的说法，正确的有（ ）。 A.卷扬机应安装在桅杆长度的距离之内 B.绑缚卷扬机底座的固定绳索应从两侧引出 C.由卷筒到第一个导向滑车的水平直线距离应大于卷筒长度的25倍 D.余留在卷筒上的钢丝绳最小为2圈 E.钢丝绳顺序逐层紧缠在卷筒上，最外一层钢丝绳应低于卷筒两端凸缘一个绳径的高度 【答案】BCE 8 7 1 【解析】卷扬机：（1）起重吊装中4一9般采用电动慢速卷扬机。选用卷扬机的主要参数有额定载荷、容 8 3 信 绳量和额定速度。严禁超负荷使微用卷扬机，在重大的吊装作业中，在牵引绳上应装设测力计。（2）卷 系 扬机应安装在平坦、开阔、前联方无障碍且离吊装中心稍远一些的地方，使操作人员能直视吊装过程，同 题 押 时又能接受指挥信号。桅 准 杆吊装时，卷扬机与桅杆的距离必须大于桅杆的长度。（3）卷扬机的固定应 精 牢靠，严防倾覆和移动。可用地锚、建筑物基础和重物施压等为锚固点。绑缚卷扬机底座的固定绳索应 从两侧引出，以防底座受力 后移动。卷扬机固定后，应按其使用负荷进行预拉。（4）由卷筒到第一个 导向滑车的水平直线距离应不 小于卷筒长度的25倍，且该导向滑车应设在卷筒的中垂线上，以保证卷 筒的入绳角小于2°。（5）卷扬机 上的钢丝绳应从卷筒底部放出，余留在卷筒上的钢丝绳不应少于4圈， 以减少钢丝绳在固定处的受力。当在 卷筒上缠绕多层钢丝绳时，应使钢丝绳始终顺序地逐层紧缠在卷筒 上，最外一层钢丝绳应低于卷筒两端凸缘 一个绳径的高度。 10.关于立式油压千斤顶的使用方法，下列选项 正确的有（ ）。 A.多台顶升应动作同步 1 7 8 9 B.千斤顶必须放置在稳固、平整、结实的基础上 信 3 8 4 微 C.应设置保险垫块 系 联 D.顶出至警示线时应停止顶升 唯 一 E.千斤顶头部与被顶物之间可垫以钢板等刚性材料 【答案】ABCD 【解析】千斤顶：（1）千斤顶必须放置在稳固、平整、结实的基础上，通常在底座下垫木板或钢板， 以加大承压面积，防止千斤顶下陷或歪斜。（2）千斤顶头部与被顶物之间可垫以薄木板、铝板等软性 材料，使其头部与被顶物全面接触，用以增加摩擦，防止千斤顶受力后滑脱。（3）使用千斤顶时，应 在其旁边设置保险垫块，随着工件的升降及时调整保险垫块的高度；千斤顶应在允许的顶升高度内工作， 当顶出至红色警示线时，应停止顶升操作。（4）当数台千斤顶同时并用时，操作中应保持同步，使每 台千斤顶所承受的载荷均小于其额定载荷。 11.制定吊装技术方案时，应考虑起重机的基本参数有（ ）。 A.额定起重量 B.最大起升高度 C.工作速度 D.吊装载荷 E.最大幅度 -15- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】ABDE 【解析】起重机选用的基本参数：吊装载荷（起升截荷）、额定起重量、最大幅度、最大起升高度等。 12.下列关于起重机滑车的说法中，错误的是（ ）。 A.多轮滑车仅使用其部分滑轮时，滑车的起重能力不会发生改变 B.滑车组动、定（静）滑车的最小距离不得小于1.5m C.跑绳进入滑轮的偏角不宜大于2° D.当滑车的轮数7门以上时，跑绳宜采用双跑头顺穿 E.若采用花穿的方式，应适当减小上、下滑轮之间的净距 【答案】ACE 【解析】起重滑车：（1）滑车应按出厂铭牌和产品使用说明书使用，不得超负荷使用。多轮滑车仅使 用其部分滑轮时，滑车的起重能力应按使用的轮数与滑车全部轮数的比例进行折减。（2）滑车组动、 静滑车的最小距离不得小于1.5m；跑绳进入滑轮的偏角不宜大于5°。（3）根据滑轮组的门数确定其 穿绕方法，常用的穿绕方法有：顺穿（单 头顺穿、双跑头顺穿）、花穿（小花穿、大花穿）。当滑车的 8 7 1 门数超过5时，跑绳应采用双抽头方4 9式。若采用花穿的方式，应适当加大上、下滑轮之间的净距。一般 8 3 信 3门及以下宜采用顺穿；4～6门 微 宜采用花穿；7门以上宜采用双跑头顺穿。穿绕方法错误会引起滑轮组 系 倾斜从而发生事故。（4）穿联绕方法应简单、易操作，在负载后滑车组应不产生歪斜。 题 押 准 三、案例分析题 精 案例一 【背景资料】 建设单位通过招标与施工单位签署了某工业项目的施工合同，主要工作内容包含设备基础、钢架基础、 设备钢架制作安装、工艺设备、工艺管道，电气和仪表设备安装等。开工前施工单位按照合同约定向建设 单位提交了施工进度计划。 施工单位在使用250t履带吊进行大型工艺设备 吊装作业时，250t履带吊的车身突然发生倾斜，起重指 8 挥人员立即停止了吊装作业，经检查发现履带吊的右 侧履带前部的地面出现了下陷 1 7，施工单位立即组织人 9 8 4 员进行了妥善处理。 信 3 微 【问题】 系 联 一 1.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位 置地面 唯 有哪些要求？ 【答案】 1.（1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车的工作位置（包括吊装站位置和行 走路线）的地基应进行处理。 （2）根据其地质情况或以测定的地面耐压力为依据，采用合适的方法（一般施工场地的土质地面可 采用开挖、回填、夯实的方法）进行处理。在复杂地基上吊装重型设备，应请专业人员对基础进行专门设 计，并编制地基处理方案。 （3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。（10分） 案例二 【背景资料】 安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台额定蒸发量12t/h，锅 炉出口蒸汽压力1.0Mpa，蒸汽温度195℃。蒸汽主管采用Φ219×6mm无缝钢管，安装高度H+3.2m，管道 -16- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 采用70mm厚岩棉保温，蒸汽主管全部采用氩弧焊焊接。 项目部根据施工图纸和施工进度编制了设备、材料供应计划。在材料送达施工现场时，施工人员按规 定对设备、材料的数量质量等进行了验收。 安装公司进场后，编制了施工组织设计和施工方案。在对蒸汽管道支、吊架安装（见下图）设计交底 时，监理工程师要求修改滑动支架高度、吊架的吊点安装位置。 8 7 1 9 4 8 3 信 锅炉受热面采用横卧式组合，微进行吊装时构件发生了失稳。施工单位及时进行了处理，没有产生严重 系 联 后果。 题 押 蒸汽管道安装完毕后，准技术人员编制了相应的吹扫方案。方案中提到：在管道系统压力试验及保温前， 精 用流速20m/s的大流量蒸汽 ，采取一次吹扫多根的方法进行吹扫。方案被项目经理否定，要求修改。 【问题】 1.锅炉受热面失稳的主要原因 是什么？可以采取哪些预防措施？ 【答案】 1.（1）失稳的主要原因：设计与吊装 时受力不一；锅炉受热面的刚度偏小。 （2）预防措施：对于细长、大面积设备 或构件采用多吊点吊装；对薄壁设备进行加固加强；对型钢 结构、网架结构的薄弱部位或杆件进行加固或加 大截面，提高其刚度。（10分） 8 1 7 案例 三 8 4 9 信 3 【背景资料】 微 系 某火力发电厂建设工程总投资额50000万元。 一 联 唯 公开招标阶段，共有A、B、C、D、E五家承包商拟参与投标 。经 资格预审，E公司因是民营企业而被 取消投标资格。E公司提出抗议，但未被采纳。评标委员会由8人组成，全部由建设单位的领导和一名工程 技术人员组成。 评标答疑过程中，C公司讲到一台主要设备吊装方案时，拟采用两台50t汽车起重机抬吊，设备最重件 净重80t，C公司计算出的计算载荷是96.8t，若均匀分配，正好与两台吊车最佳站位时的额定满负荷相等， 遭到评委的质疑。 该工程最终由D公司中标。在锅炉受热面安装时，由于锅炉受热面炉前水冷壁上段4片管排到货延期， 导致炉前水冷壁安装进度滞后。为此项目部及时调整锅炉受热面的组合安装顺序，修改完善锅炉受热面安 装施工方案，并紧急协调15名施工人员支援锅炉受热面的组合安装工作，对施工人员重新进行分工，明确 施工任务和责任，保证了锅炉受热面按期完成。 【问题】 1.请列出计算式，分析判断评委对C公司吊装方案的质疑是否合理？ -17- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】 1.评委质疑合理。两台吊车抬吊时的计算荷载：Q=1.1×（1.1～1.25）×80， j 若k 取较小值1.1时计算载荷最小，Q=1.1×1.1×80=96.8t。 2 j 根据规范要求，双机抬吊时，每台吊车起重负荷不得超过其额定载荷的80%，50×80%×2=80t＜96.8t， 在未计算吊索等重量的情况下计算载荷已超过吊车额定负荷。故评委质疑合理。（5分） 案例四 【背景资料】 某安装公司中标某焦化项目钢结构厂房安装工程。工程内容包括厂房钢结构制作安装和厂房内设备框 架制作安装，其中钢结构的制作委托加工厂加工，现场只进行钢结构的安装。构件之间的连接方式为先用 大六角头螺栓紧固后再进行焊接。施工工期为45d。 安装公司进场后编制了工程的施工组织设计、各项施工及检验方案。主要吊装、运输机械计划：一台 200t汽车起重机，一台450t履带起重机，一辆17m板车。钢结构吊装方案中，钢立柱采用200t吊车辅助直立 8 后450t履带起重机单机就位的吊装工艺，1 7钢梁采用单主吊直接就位法。钢构件的吊装采用钢丝绳吊索捆绑 9 4 8 构件后挂入吊车吊钩的吊装方法，在信 3钢丝绳捆绑处采取保护措施以免构件受损。经计算最重构件吊装时吊 微 索的安全系数为4.8。方案在监理系工程师审核后被退回，原因是钢丝绳安全系数不符合要求。钢结构安装方 联 题 案中按一个螺栓、一个螺母押和一个垫圈配套制定了高强度螺栓采购计划。钢结构施工质量的验收按程序进 准 行。 精 【问题】 1.本工程中超过一定规模的 危险性较大的分部分项工程是什么？超危大工程安全专项方案在实施前有 什么管理要求？ 2.监理工程师退回钢结构安装方案的 做法是否正确？说明理由。 【答案】 1.本工程中超过一定规模的危险性较大的分 部分项工程是450t履带起重机的安拆。超过一定规模的危 大工程专项施工方案经专家论证，论证后结论为“ 通 过”的，施工单位可参考专家 1 7意8见自行修改完善。结 9 论为“修改后通过”的，专家意见要明确具体修改内容 ， 施工单位应当按照专 信 家3 8 4 意见进行修改，并履行有 微 关审核和审查手续后方可实施，修改情况应及时告知专家。 专项施工方案经系论证“不通过”的，施工单位 联 修改后应当重新组织专家论证。（10分） 唯 一 2.监理工程师退回钢结构安装方案的做法是正确的，因为方案中 钢丝绳吊索的安全系数小于规范要求， 捆绑吊索的安全系数必须大于或等于6。（5分） 案例五 【背景资料】 某安装公司承接一地铁机电工程（4站4区间），该工程位于市中心繁华区，施工周期共16个月，工程 范围：通风与空调、给水排水及消防水、动力照明、环境与设备监控系统等。 工程各站设置3台制冷机组，单台机组重量为15.5t，位于地下站台层。各站两端的新风及排风竖井共 安装6台大型风机。空调冷冻、冷却水管采用镀锌钢管焊接法兰连接，法兰焊接处内外焊口做防腐处理。 因工程工期紧，作业区域分散，项目部编制了施工组织设计，对工程进度、质量和安全管理进行重点 控制。在安全管理方面，项目部根据现场作业特点，对重点风险作业进行分析识别，制定了相应的安全管 理措施和应急预案。 -18- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 项目部还制定了绿色施工管理和环境保护的绿色施工措施，提交建设单位后，建设单位认为绿色施工 内容不能满足施工要求，建议补充完善。 在车站出入口未完成结构施工时，全部机电设备、材料均需进行吊装作业，其中制冷机组和大型风机 的吊装运输分包给专业施工队伍。分包单位编制了吊装运输专项方案后即组织实施，被监理工程师制止， 后经审批，才组织实施。 项目部按规定多次对施工现场进行文明施工检查，对施工现场的噪声和光污染进行实时监测与控制， 但仍反复出现噪声排放超过国家标准，光污染严重，受到附近的居民投诉。项目部经认真分析总结，认为 施工现场噪声与光污染控制未抓住重点，整改后效果明显。 【问题】 1.分包单位选择的吊装运输专项方案应如何进行审批？ 【答案】 1.分包单位选择的吊装运输专项方案属于危险性较大的工程，应报总承包单位组织专家论证，经总承 包单位技术负责人、项目总监理工程师、8建 设单位项目负责人签字后方可组织实施。（5分） 7 1 9 4 信 3 8 2.3机电工程焊接技术 微 系 一、单项选择题 联 题 押 准 1.下列不属于钨极惰性气 精 体保护焊机特点的是（ ）。 A.除了低熔点、易挥发 的金属材料以外，均可以焊接 B.常规钨极惰性气体保护焊 使用的接头范围为0.5～4mm C.钨极惰性气体保护焊仅能用于平焊和横焊两种位置 D.可以与焊接机器人系统集成，实现 焊接自动化 【答案】C 【解析】钨极惰性气体保护焊机：（1）应用 的金属材料种类多。除了低熔点、易挥发的金属材料（如 铅、锌等）以外，均可以采用钨极惰性气体保护 焊机进行焊接。（2）适用一定的 8 接头厚度范围。常规 1 7 钨极惰性气体保护焊使用的接头范围为0.5～4.0mm 。（3）适用各种焊接位置 8 4。9钨极惰性气体保护焊适 信 3 用于平焊、平角焊、横焊、立焊和仰焊，以及水平固定的管件对焊接头的全位置焊。由于空气对流、过 微 系 堂风、微风都可能破坏气体对焊接区的保护，野外施工时应 配置附属防联风设施。（4）可用于焊接自动 一 化。钨极惰性气体保护焊设备在采用手工自熔和手工填丝的作 业方式唯基础上，可配备各种机械化和自动 化焊接设备进行机械化、自动化和全自动化焊接，也可以与焊接机器人系统集成，实现焊接自动化。 2.下列金属板材焊接时，不能采用钨极惰性气体保护焊的是（ ）。 A.锌板 B.钢板 C.镍板 D.钛板 【答案】A 【解析】钨极惰性气体保护焊机：除了低熔点、易挥发的金属材料（如铅、锌等）以外，均可以采用钨 极惰性气体保护焊机进行焊接。 3.下列焊缝形式中，不属于按焊缝所在空间位置划分的是（ ）。 A.平焊缝 B.角焊缝 C.立焊缝 D.仰焊缝 【答案】B -19- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】焊缝形式：（1）按焊缝结合形式分为：对接焊缝、角焊缝、塞焊缝、槽焊缝、端接焊缝五种。 （2）按焊缝在空间的位置分为：平焊缝、立焊缝、横焊缝、仰焊缝四种。 4.为验证拟定的焊件工艺正确性所进行的试验过程及结果评价是（ ）。 A.焊接作业指导书 B.焊接工艺评定 C.焊接质量证明文件 D.焊接工艺规程 【答案】B 【解析】焊接工艺评定是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。 5.下列焊条属于按特殊性能进行分类的是（ ）。 A.氧化钛型 B.低温钢焊条 C.酸性焊条 D.超低氢焊条 【答案】D 8 7 1 【解析】A选项错误，氧化钛型属于4 9按焊条药皮成分分类。B选项错误，结构钢焊条属于按用途分类。 8 3 信 C选项错误，酸性焊条属于按熔微渣性质分类。 系 6.下列钨极种类中，几乎没有联放射性危害，应用最广的一种是（ ）。 题 押 A.纯钨极 准 B.钍钨极 精 C.铈钨极 D.锆钨极 【答案】C 【解析】由于铈钨极几乎没有放射性危害，因此，铈钨极是目前应用最广的一种电极材料。 7.下列焊剂不属于按生产工艺分类的 是（ ）。 A.合金焊剂 B.熔炼焊剂 C.粘结焊剂 D.烧结焊剂 【答案】A 8 【解析】根据生产工艺的不同，焊剂可分为熔炼焊 剂、粘结焊剂和烧结焊剂。按1 7照焊剂中添加脱氧剂、 9 8 4 合金剂的不同，又可分为中性焊剂、活性焊剂和合金焊 剂。 信 3 微 8.工业管道的焊缝底层应采用（ ）焊接方法。 系 联 一 A.SMAW B.GTAW 唯 C.GMAW D.FCAW 【答案】B 【解析】厚壁工业管道的焊缝底层一般采用GTAW焊接方法。 9.下列代号中，代表焊条电弧焊的是（ ）。 A.SMAW B.FCAW C.GTAW D.GMAW 【答案】A 【解析】B选项错误，FCAW是自保护药芯焊丝电弧焊。C选项错误，GTAW是钨极气体保护焊。D选 项错误，GMAW是熔化极气体保护焊。 10.下列不属于焊接接头形式的是（ ）。 A.T形 B.立焊 C.对接 D.角接 -20- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】B 【解析】B选项属于焊缝形式。按施焊时焊缝在空间所处位置，分为平焊缝、立焊缝、横焊缝、仰焊缝 四种形式。焊接接头形式有：对接接头、T形接头、角接接头及搭接接头等。 11.下列焊接工艺参数中、属于次要因素的是（ ）。 A.保护气体流量 B.焊接后热处理 C.保护气体种类 D.焊接母材厚度 【答案】A 【解析】焊接工艺评定规则 （1）凡是重要因素变化的情况都需要进行重新评定，如焊接方法、母材分类、母材厚度、焊丝类别、 预热、焊后热处理、保护气体种类、电流种类和极性等变化都可以成为重要因素。 （2）当有冲击韧性要求时，补加因素就上升为重要因素，如线能量、平焊改立焊、多道焊改为单道焊 8 7 等，反之则下降为次要因素。 9 1 4 8 3 （3）次要因素变化则无需进行再信次评定，如坡口形式尺寸、焊丝规格、保护气体流量等，但需要重新 微 系 编制焊接工艺规程。 联 题 押 二、多项选择题 准 精 12.下列气体中，可用作焊接保护气体的有（ ）。 A.丙烷 B.氧气 C.氩气 D.氯气 E.二氧化碳 【答案】BCE 【解析】焊接用保护气体：二氧化碳（CO 2 ） 、氩气（Ar）、氦气（He）、氮气（N 2 ）、氧气（O 2 ）和 氢气（H 2 ）。 8 1 7 13.下列属于焊接接头组成部分的有（ ）。 8 4 9 信 3 A.焊缝 B.氧化膜 微 系 C.熔合区 D.母材金属 联 一 唯 E.热影响区 【答案】ACDE 【解析】焊接接头由焊缝、熔合区、热影响区和母材金属组成。 14.下列参数中，影响焊条电弧焊焊接线能量大小的有（ ）。 A.焊接功率 B.焊接电流 C.电弧电压 D.焊接速度 E.焊条直径 【答案】BCD 【解析】决定焊接线能量的主要参数是焊接速度、焊接电流和电弧电压。 15.关于焊接工艺评定的说法，正确的有（ ）。 A.用于验证和评定焊接工艺方案的正确性 B.直接用于指导生产 -21- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.焊接工艺评定应在本单位进行 D.同一焊接工艺评定可作为几份焊接工艺指导书的依据 E.多份焊接工艺评定可作为一份焊接工艺指导书的依据 【答案】ACDE 【解析】焊接工艺评定：焊接工艺评定是为验证所拟定的焊接工艺正确性而进行的试验过程及结果评价。 焊接工艺评定应在本单位进行。由本单位操作技能熟练的焊接人员使用本单位设备焊接试件。依据焊接 工艺评定报告编制焊接作业指导书，用于指导焊工施焊和焊后热处理工作，一个焊接工艺评定报告可用 于编制多个焊接作业指导书。一个焊接作业指导书可以依据一个或多个焊接工艺评定报告编制。 16.焊缝表面不允许存在的缺陷包括（ ）。 A.表面气孔 B.咬边 C.裂纹 D.角焊缝厚度不足 E.未焊满 【答案】ACE 8 7 1 【解析】焊缝表面不允许存在的缺陷4 9包括：裂纹、未焊透、未熔合、表面气孔、外露夹渣、未焊满。焊 8 3 信 缝表面允许存在的其他缺陷包括微：咬边、角焊缝厚度不足、角焊缝焊脚不对称等。 系 17.下列焊接检验方法中属于无联损检测的有（ ）。 题 押 A.渗透检测 准 B.超声波检测 精 C.射线检测 D.弯曲试验 E.金相试验 【答案】ABC 【解析】常用无损检测方法及代号： ①射线检测（RT）、②超声检测（UT）、③磁粉检测（MT）、④ 渗透检测（PT）、⑤目视检测。 18.下列不属于焊条电弧焊组成设备的是（ ）。 A.焊接电源 B.供气系统 8 C.焊钳 D .地线夹钳 1 7 9 8 4 E.送丝机构 信 3 微 【答案】BE 系 联 一 【解析】B选项描述错误，供气系统属于钨极惰性气体保护焊 主要组唯成设备。E选项描述错误，送丝机 构属于CO₂ 气体保护焊的主要组成设备。焊条电弧焊设备主要包 括焊机、焊接电源、焊钳、焊接电缆 和地线夹钳等。 -22- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 3 章 建筑机电工程施工技术 3.1建筑给水排水与供暖工程施工技术 一、单项选择题 1.阀门安装前，应在每批（同牌号、同型号、同规格）数量中抽查（ ），且不少于一个，进行强度和 严密性试验。 A.5% B.10% C.15% D.20% 【答案】B 【解析】阀门安装前，应按国家现行相关标准的要求进行强度和严密性试验，试验应在每批（同牌号、 同型号、同规格）数量中抽查10%，且不少于1个。 2.排水通气管应高出屋面（ ），且必须大于最大积雪厚度。 8 7 A.500mm 9 1 B.300mm 4 8 C.200mm 信 3 D.1000mm 微 【答案】B 系 联 题 【解析】排水通气管应高 押 出屋面300mm，且必须大于最大积雪厚度。 准 3.下列关于建筑管道安装精的说法，错误的是（ ）。 A.室内管道应先安装塑料 管道后安装钢制管道 B.管道穿过地下室侧墙时应在 主体结构沉降结束后安装 C.饮用水水箱的溢流管与污水管 道不得直接连接 D.低温热水辐射供暖系统的埋地盘管 不应有接头 【答案】A 【解析】选项A错误，管道安装一般应按先主 管后支管、先上部后下部、先里后外的原则进行安装。对 于不同材质的管道应先安装钢质管道，后安装塑 料管道。选项B正确，当管道穿过8地下室侧墙时应在室 1 7 9 内管道安装和主体结构沉降结束后再进行安装，安装 过程应注意成品保护。选 8 4项C正确，生活饮用水水 信 3 箱（池）、中水箱（池）、雨水清水池的泄水管、溢流 管，不得与污水管微道直接连接，采用间接排水， 系 并应留出不小于100mm的隔断空间。 联 一 唯 4.下列参数中，不属绝热材料进场时复验参数的是（ ）。 A.密度 B.吸水率 C.单位散热量 D.热阻 【答案】C 【解析】散热器进场时,应对其单位散热量、金属热强度等性能进行复验。绝热材料进场时,应对其导热 系数或热阻、密度、吸水率等性能进行复验;复验应为见证取样检验。同厂家、同材质的绝热材料,复验 次数不得少于2次。 5.水泵施工程序中，水泵就位的紧前工序是（ ）。 A.基础验收 B.减振装置安装 C.找正找平 D.配管及附件安装 【答案】B 【解析】水泵施工程序：开箱检查→基础验收→减振装置安装→水泵就位→找正找平→配管及附件安装 -23- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn →检查验收。 6.下列有关建筑管道常用的连接方法，错误的是（ ）。 A.管径小于或等于100mm的镀锌钢管宜用螺纹连接 B.焊接适用于非镀锌钢管 C.直径较大的管道以及需要经常拆卸、检修的管段上采用法兰连接 D.铝塑复合管一般采用卡压连接 【答案】D 【解析】建筑给水排水与供暖管道常用的连接方法 连接方法 适用范围 螺纹连接 管径小于或等于100mm的镀锌钢管宜用螺纹连接，多用于明装管道。钢塑复合管 法兰连接 直径较大的管道，以及需要经常拆卸、检修的管段上 焊接连接 非镀锌钢管，多用于暗装管道和直径较大的管道 沟槽连接 直径大于或等于100mm的镀锌钢管或钢塑复合管，也可用于大于50mm的消火栓架 （卡箍连接） 空管道 8 7 1 卡套式连接 9 铝塑复合管、铜管 4 8 3 卡压连接 信 薄壁不锈钢给水管道 微 热熔连接 系无规共聚聚丙烯（PPR）和聚乙烯（PE）等塑料管道施工 联 承插连接 题 给水及排水铸铁管及管件的连接 押 粘接连接 准 硬聚氯乙烯（PVC-U）管道的连接 精 电熔连接 聚乙烯（PE）和高密度聚乙烯（HDPE）管道的连接 7.室内给水管道施工程序中，管 道预制的紧后工序是（ ）。 A.压力试验 B.支架安装 C.设备安装 D.绝热施工 【答案】A 【解析】室内给水管道施工程序：材料验收→ 测绘放线→支架制作→管道预制→支架安装→管道安装→ 压力试验→防腐绝热→通水试验→冲洗、消毒→ 取样检验。 8 1 7 9 8.室内排水管道施工程序中，管道安装的紧后工序是（ ）。 8 4 信 3 A.材料验收 B.系统通 水、通球试验 微 系 联 C.灌水试验 D.管道及器具安装 一 唯 【答案】C 【解析】室内排水管道施工程序：材料验收→测绘放线→支架制作→管道预制→支架安装→管道安装→ 灌水试验→通水、通球试验。 9.室内供暖系统施工程序中，系统压力试验的紧后工序是（ ）。 A.防腐绝热 B.系统压力试验 C.系统冲洗 D.试运行 【答案】A 【解析】室内供暖系统施工程序：材料验收→测绘放线→支架制作→管道预制→支架安装→供暖设备安 装→管道及配件安装→散热器及附件安装→系统压力试验→防腐绝热→通水试验→冲洗→试运行。 10.直径较大的管道宜采用（ ）连接。 A.焊接 B.承插 C.热熔 D.法兰 -24- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】D 【解析】A选项错误，焊接适用于非镀锌钢管。B选项错误，承插连接用于给水及排水铸铁管及管件的 连接。C选项错误，PP—R、PE等塑料管常采用热熔器进行热熔连接。 11.绝热材料进场时应进行复验的参数不包括（ ）。 A.热阻 B.密度 C.吸水率 D.金属热强度 【答案】D 【解析】绝热材料进场时，应对其导热系数或热阻、密度、吸水率等性能进行复验。 12.用于室内排水的立管与排出管端部的连接应采用（ ）。 A.90°斜四通 B.两个45°弯头 C.一个45°弯头 D.90°斜三通 【答案】B 【解析】立管与排出管端部的连接，应采 用两个45°弯头或曲率半径不小于4倍管径的90°弯头。 8 7 1 13.建筑管道的绝热类型中，不包括（4 9 ）。 8 3 信 A.保温 微 B.保冷 系 C.防潮 联 D.加热保护 题 押 【答案】C 准 精 【解析】管道绝热按其用途可分为保温、保冷、加热保护三种类型。 14.下列有关建筑管道元件检验 的说法中，错误的是（ ）。 A.设备及管道上的安全阀应由 设计单位进行整定 B.阀门安装前，应做强度和严密性 试验 C.阀门的强度试验压力为公称压力的1 .5倍 D.对于安装在主干管上起切断作用的闭路 阀门，应逐个做强度和严密性试验 【答案】A 8 【解析】A选项描述错误，管道所用流量计及压力 表应进行校验检定，设备及管1 7道上的安全阀应按设计 9 8 4 文件要求由具备资质的单位进行压力整定和密封试验。 信 3 微 15.下列关于管道穿过楼板时的做法，不正确的是（ ）。 系 联 一 A.管道穿过楼板时应设置金属或塑料套管 唯 B.安装在楼板内的套管，其顶部与装饰地面相平 C.安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm D.套管底部应与楼板底面相平 【答案】B 【解析】B选项描述错误，安装在楼板内的套管，其顶部高出装饰地面20mm。 16.建筑排水通气管的安装要求中，错误的是（ ）。 A.通气管应高出屋面0.3m，且大于最大积雪厚度 B.在经常有人停留的平屋顶，通气管应高出屋面2m，并应根据防雷要求设置防雷装置 C.通气管应与风道或烟道连接 D.在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧 【答案】C 【解析】C选项错误，排水通气管不得与风道或烟道连接。 -25- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 17.下列建筑管道防腐施工中，不属于管道防腐方法的是（ ）。 A.涂层 B.衬里 C.阴级保护 D.镀锌 【答案】D 【解析】管道防腐方法主要有涂层、衬里和阴极保护等。 18.当供暖工程的集水器工作压力为0.6MPA其试验压力为工作压力的（ ）。 A.1.1倍 B.1.15倍 C.1.25倍 D.1.5倍 【答案】D 【解析】供暖分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的1.5倍，但不 得小于0.6MPa。 8 7 1 19.敞口水箱安装前的满水试验应持续（4 9 ）。 8 3 信 A.2h 微 B.6h 系 C.12h 联 D.24h 题 【答案】D 押 准 精 【解析】敞口水箱安装前应做满水试验，静置24h观察，应不渗不漏。 20.关于建筑管道工程系统试 验的说法，正确的是（ ）。 A.管道压力试验宜采用气压试 验 B.通球试验的球径不小于排水管 径的2/3 C.高层建筑管道施工结束后应立即进行整体试验 D.室内埋地排水管道投用前必须做灌水试 验 【答案】B 【解析】A选项错误，管道压力试验宜采用液压 试 验。C选项错误，高层建筑管 1 7道8应先按分区、分段进 9 行试验，合格后再按系统进行整体试验。D选项错误 ， 室内隐蔽或埋地的排 信 水3 8 4 管道在隐蔽前必须做灌水 微 试验。 系 联 21.室内卫生间埋地排水管道隐蔽前，施工单位必须做（ ）。 唯 一 A.压力试验 B.灌水试验 C.通球试验 D.稳定性试验 【答案】B 【解析】室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。 二、多项选择题 22.下列施工工序中，属于室外埋地给水管道施工的有（ ）。 A.管道测绘放线 B.管道沟槽开挖 C.管道加工预制 D.取样检验 E.管道防腐绝热 【答案】ABCE 【解析】室外给水管道施工程序：材料验收→测绘放线→沟槽开挖→管道预制→管道安装→压力试验→ -26- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 防腐绝热→通水试验→冲洗、消毒→管沟回填。 23.散热器进场时，应对其（ ）等性能进行复验。 A.供回水温度 B.散热器片数 C.单位散热量 D.金属热强度 E.表面油漆厚度 【答案】CD 【解析】散热器进场时，应对其单位散热量、金属热强度等性能进行复验。 24.高层建筑中要求安装坡度应为3‰，不得小于2‰的管道有（ ）。 A.汽、水同向流动的热水采暖管道 B.汽、水同向流动的蒸汽管道 C.汽、水逆向流动的热水采暖管道 D.凝结水管道 E.散热器支管 【答案】ABD 【解析】汽、水同向流动的热水供暖管 8 道 和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰， 7 1 不得小于2‰；汽、水逆向流动的热4水9供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰；散 8 3 信 热器支管的坡度应为1％。 微 系 25.管道安装的一般原则有（ 联）。 题 押 A.先主管后支管 准 B.先上部后下部 精 C.先外后里 D.先里后外 E.先下部后上部 【答案】ABD 【解析】管道安装一般应按先主管后 支管、先上部后下部、先里后外的原则进行安装。 对于不同材质的管道应先安装钢质管道 ,后安装塑料管道,但压力管线宜避让重力流管线。 26.建筑明敷的排水塑料管道应按设计要求设置 （ ）。 A.阻火圈 B.防火套管 8 C.防雷装置 D .伸缩节 1 7 9 8 4 E.补偿器 信 3 微 【答案】ABD 系 联 一 【解析】排水塑料管必须按设计要求及位置装设伸缩节。如设 计无要唯求时，伸缩节间距不得大于4m。 明敷排水塑料管道应按设计要求设置阻火圈或防火套管。 27.下列关于建筑给水排水设备安装的内容中，正确的是（ ）。 A.锅炉由炉底送风的风室及锅炉底座与基础之间必须封堵严密。 B.散热器组对应平直紧密 C.锅炉本体安装应按设计或产品说明书要求布置坡度并坡向排污阀 D.中水水箱应与生活给水水箱设在同一个房间内 E.整体安装的泵，其纵向安装水平偏差不应大于0.10/1000 【答案】ABCE 【解析】D选项错误，中水水箱应与生活给水水箱分设在不同的房间内；中水池（箱）、阀门、水表及 给水栓均应有“中水”标志。 28.供暖管道系统冲洗完毕后应（ ）。 A.充水 B.放水 -27- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.充氮 D.加热 E.封闭 【答案】AD 【解析】供暖管道系统冲洗完毕后应充水、加热，进行试运行和调试，观察、测量室温满足设计要求为 合格。 29.供暖系统安装完毕,管道保温之前应进行水压试验，试验压力应符合设计要求。设计未注明时，水压试 验检验方法正确的有（ ）。 A.蒸汽、热水供暖系统,应以系统顶点工作压力加0.1MPa做水压试验,同时在系统顶点的试验压力不小 于0.3MPa B.高温热水供暖系统,试验压力应为系统顶点工作压力加0.4MPa C.使用塑料管及复合管的热水供暖系统,应以系统顶点工作压力加0.2MPa做水压试验,同时在系统顶点 的试验压力不小于0.4MPa D.用钢管及复合管的供暖系统应在试验 8 压力下30min内压力降不大于0.02MPa,降至工作压力后检查,不 7 1 9 渗、不漏 4 8 3 信 E.使用塑料管的供暖系统应在试微验压力下1h内压力降不大于0.05MPa,然后降压至工作压力的1.15倍, 系 联 稳压30min,压力降不大 题 于0.03MPa,同时各连接处不渗、不漏 押 【答案】ABC 准 精 【解析】D选项错误，用 钢管及复合管的供暖系统应在试验压力下10min内压力降不大于0.02MPa,降至 工作压力后检查,不渗、不漏 ; E选项错误，使用塑料管的供暖 系统应在试验压力下1h内压力降不大于0.05MPa,然后降压至工作压力 的1.15倍,稳压2h,压力降不大于0 .03MPa,同时各连接处不渗、不漏。 三、案例分析题 案例一 8 【背景资料】 1 7 9 8 4 某项目管道工程，内容有：建筑生活给水排水系统、 消防水系统和空调水信系3统的施工。 微 施工中，采购的第一批阀门（见表3）按计划到达施工现 场，施工人员系对阀门开箱检查，按规范要求 联 一 进行了强度和严密性试验，主干管上起切断作用的DN400、DN3 00阀门唯和其他规格的阀门抽查均无渗漏， 验收合格。 表3 阀门规格数量 名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100 闸阀 1.6MPa 4 8 16 24 球阀 1.6MPa 38 62 84 蝶阀 1.6MPa 16 26 12 合计 4 8 32 50 50 62 84 【问题】 1.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀的强度试验压力 应为多少MPa？ 【答案】 1.（1）第一批进场的阀门按规范要求最少应抽查44个进行强度试验。 -28- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （2）DN300闸阀的强度试验压力应为：1.6×1.5=2.4MPa。（5分） 案例二 【背景资料】 某安装公司总承包一大楼机电设备安装工程，包括给排水工程、供暖工程、建筑电气工程、通风与空 调工程、建筑智能化工程。合同采用固定总价合同，签约合同价5000万元（含暂列金额200万元），预付 款20%，工程总造价的3%作为质量保修金。 项目部为了控制成本，非常重视材料的采购、验收、保管和领发的管理。材料采购方面从量和价两个 方面控制，材料使用方面，采用限额领料控制现场施工耗料；材料进场验收工作严格按质量验收规范和计 量检测规定进行；材料库房设置专人管理，建立了台账，并根据材料的物理化学性能进行了科学的分类， 并设置了物资合格区、待验区、不合格区。 在给排水工程中，生活饮用水水箱安装示意图如下，监理工程师认为其存在不妥之处。排水管道安装 完成后，施工单位对建筑内500根排水管进行了通球试验，结果有2根未通过，施工人员认为合格率为99.6％， 8 符合要求。 1 7 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 【问题】 8 4 信 3 1.指出生活饮用水水箱的安装问题。关于排水管道通球 试验，施工人员微的看法是否正确？说明理由。 系 【答案】 一 联 唯 1.（1）饮用水水箱溢流管与排水立管直接连接，不符合要求 ； 理由：饮用水水箱的溢流管，不得与污水管道直接连接，并应留出不小于100mm的隔断空间。 （2）不正确，理由：通球率必须达到100％。（5分） 案例三 【背景资料】 某建设单位新建超高层传媒大厦，根据地方行政管理要求，对生活给水泵房工程进行招标，要求投标 单位按招标工程量清单项目进行报价。某建设工程公司依据该招标文件、施工方案及自身实力，对分部分 项工程项目清单的人工费单价、材料费单价、机械费单价和综合税费单价进行了测算汇总，见下表，措施 项目全费用按8万元计入。建设工程公司成功中标该专业分包工程。 -29- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 建设工程公司项目部进场后，编制了专业施工方案，并经报审批准后开始现场施工。施工过程中，不 锈钢生活水箱的安装如下图所示，监理工程师对水箱的底座和溢流水管的安装提出了整改意见，整改合格 后，项目部对水箱进行了检测试验，并交付使用。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 不锈钢 生活水箱的安装示意图 【问题】 8 1.请指出图中不锈钢生活水箱安装存在的质量问 题和采取的整改措施。 9 1 7 8 4 2.不锈钢生活水箱交付使用前应进行哪些检测试验？ 信 3 微 【答案】 系 联 一 1.图中不锈钢生活水箱安装的质量问题： 唯 （1）型钢底座与不锈钢水箱之间直接接触，易产生电化学腐蚀现象，应在型钢底座上加设橡胶绝缘垫； （2）水箱的溢流水管直接接入生活废水管，易污染生活水水质，水箱的溢流水管应间接排放到生活 废水管，留出不小于100mm的隔断空间，且溢流水管末端应加装防虫网罩。（10分） 2.不锈钢生活水箱属于敞口水箱，安装完成后应做满水试验，静置24h观察，应不渗不漏；交付使用 前还必须进行冲洗和消毒，水质应符合《生活饮用水卫生标准》GB 5749—2022的要求。（5分） 案例四 【背景资料】 某安装公司于2020年8月承接一学校体育馆的供暖工程，合同额为650万元，供暖热源由风冷热泵提供， 供回水温度为45/40℃，健身房、教研室等附属房间采用低温热水地板辐射供暖，比赛场馆、训练馆采用散 热器供暖，供热管道采用铝塑复合管。 2020年11月散热器进场，安装公司对其外观和金属热强度进行了复验。2021年4月，供暖系统安装完 -30- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 毕，安装公司依次对管道进行了水压试验、保温、试运行和调试水压试验系统示意图如图16.2—1所示，其 中水压试验压力未在设计中注明。本工程于2021年6月顺利通过验收，经核算，项目实际成本为513万元， 成本降低率达5%。该供暖系统于2021年10月正式投入使用。 2022年6月，建设单位按照约定将工程质量保证金返还至安装公司，2022年12月体育馆管理员反映部 分散热器温度偏低，建设单位通知安装公司进行检修，安装公司检查后发现由于施工质量问题造成部分管 道出现气塞和堵塞现象，对这些管道进行了疏通和清理，并更换了部分散热器。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 【问题】 1.本工程供暖管道的试验方法是什么？ 2.安装公司施工过程中存在哪些质量问题可 能导致部分散热器温度偏低？说明理由。 【答案】 8 1 7 9 1.试验方法：在系统试验压力下10min内压力降不 大 于0.02MPA，然后降 信 至 3 8 4 工作压力检查，压力应不 微 降、不渗不漏。（5分） 系 联 2.施工过程中存在的质量问题： 一 唯 （1）散热器进场复验时未检验单位散热量，可能导致散热器存 在性能不达标。 （2）散热器支管坡度偏小，应达到1%，可能导致管道出现气塞现象。 （3）供热管道水压试验合格后、试运行前未进行系统冲洗，可能导致管道出现堵塞现象。（5分） 3.2建筑电气工程施工技术 一、单项选择题 1.下列技术数据中，不属于三相干式电力变压器铭牌上应注明的是（ ）。 A.制造厂名称 B.额定容量 C.电流 D.电容 【答案】D 【解析】变压器铭牌上应注明制造厂名称,额定容量,一次、二次额定电压、电流,阻抗电压,接线组别等 技术数据。 -31- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 2.下列关于干式变压器交接试验中测量绕组连管的直流电阻的说法中，错误的是（ ）。 A.1600kVA及以下三相变压器,各相绕组相互间的差别不应大于4% B.1600kVA及以下三相变压器,无中性点引出的瓷组,线间各瓷组相互间差别不应大于2% C.1600kVA以上变压器,各相绕组相互间差别不应大于2% D.1600kVA以上变压器,无中性点引出的绕组,线间相互间差别不应大于2% 【答案】D 【解析】测量绕组连同套管的直流电阻 1600kVA及以下三相变压器,各相绕组相互间的差别不应大于4%;无中性点引出的绕组,线间各绕组相互 间差别不应大于2%;1600kVA以上变压器,各相绕组相互间差别不应大于2%;无中性点引出的绕组,线间相 互间差别不应大于1%。 3.下列关于三相四孔插座接线的说法，正确的是（ ）。 A.保护接地导体（PE）应接在下孔 B.保护接地导体（PE）在插座间串联连 接 8 7 1 C.同一场所的三相插座接线相序应一4 9致 8 3 信 D.相线利用插座本体的接线端微子转接供电 系 【答案】C 联 题 押 【解析】三相四孔插座的准上孔应接保护接地线（PE），选项A错误。保护接地线（PE）在插座之间不 精 得串联连接，选项B错误 。相线（L）与中性线（N）不应利用插座本体的接线端子转接供电，选项D 错误。 4.下列接闪带的安装中，正确的是 （ ）。 A.固定支架的高度不宜小于200mm B.固定支架能承受39N的垂直拉力 C.镀锌圆钢支架的间距为2m D.镀锌扁钢一般使用40mm×4mm 【答案】D 【解析】接闪带一般使用40mm×4mm的镀锌 扁钢或直径为12mm的镀锌圆钢制作。接闪带固定支架高 8 度不宜小于150mm。采用镀锌扁钢支架的间距为0 .5m，采用镀锌圆钢支架的间1距7为1m。每个固定支架 9 8 4 应能承受49N的垂直拉力。接闪带在过建筑物变形缝 处的跨接应采取补偿措信 3施。 微 5.下列变压器铜绕组的直流电阻，与同温下产品出厂实测数 值比较，相应系变化不应大于2%；在40℃时的 联 一 电阻值R1=0.1Ω，那么在20℃时的电阻值是（ ）Ω。 唯 A.0.88 B.0.90 C.0.92 D.1.0 【答案】C 【解析】R2=0.1*(235+20)/（235+40），R1=0.1Ω，t1=40℃，t2=20℃，T=235（铜）。 6.塑料管穿线施工程序中，穿导线的紧后工序是（ ）。 A.导线连接 B.放护圈 C.导线与引线的绑扎 D.导线并头绝缘 【答案】A 【解析】塑料管穿线施工程序：选择导线→穿引线→导线与引线绑扎→穿导线→导线连接→线路绝缘测 试。 7.配电柜在基础框架制作安装之后，应进行（ ）。 A.柜体固定 B.母线连接 -32- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.二次线路连接 D.试验调整 【答案】A 【解析】配电柜（开关柜）的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连 接→二次线路连接→试验调整→送电运行验收。 8.防雷接地装置的施工程序中，引下线敷设紧后工作是（ ）。 A.接地干线施工 B.接地体施工 C.均压环施工 D.接闪带施工 【答案】C 【解析】防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接 闪杆、接闪网）施工。 9.下列说法中，符合开关柜和配电柜安装技术要求的是（ ）。 A.柜门和金属框架的接地应选用截面积不小于2mm²的绝缘铜芯软导线连接 B.柜体安装垂直度允许偏差不应大于1 .5% 8 7 1 C.相邻两柜面允许偏差不应大于3m4 9 m 8 3 信 D.成列配电柜相互间接缝不应微大于2mm 系 【答案】D 联 题 押 【解析】A选项错误，柜准门和金属框架的接地应选用截面积不小于4mm²的绝缘铜芯软导线连接，并有 精 接地标识。B、C选项错误，配电柜安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，相邻两 柜面允许偏差不应大于1mm。 10.下列关于干式变压器交接试验中 额定电压下的冲击合闸试验的说法中，错误的是（ ）。 A.在额定电压下对变压器的冲击合 闸试验,应进行5次，每次间隔时间宜为5min B.750kV变压器在额定电压下,第一次冲 击合闻后的带电运行时间不应少于30min C.冲击合闸宜在变压器高压侧进行,对中性 点接地的电力系统试验时变压器中性点应接地 D.无电流差动保护的干式变压器可冲击5次 8 【答案】D 1 7 9 8 4 【解析】无电流差动保护的干式变压器可冲击3次。 信 3 微 11.导管敷设时，非镀锌钢导管采用螺纹连接时，连接处的两 端应（ ）系。 联 一 A.专用接地卡固定保护联结导体 B.熔焊焊接保 护联结唯导体 C.螺栓联结保护联结导体 D.卡接器连接保护 联结导体 【答案】B 【解析】非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体。 12.关于柔性导管敷设的说法，正确的是（ ）。 A.柔性导管的长度在动力工程中不宜大于0.9m B.柔性导管的长度在照明工程中不宜大于1.3m C.柔性导管与灯具壳体应采用专用接头连接 D.金属柔性导管可以作为保护导体的接续导体 【答案】C 【解析】刚性导管经柔性导管与设备、器具连接时，柔性导管的长度在动力工程中不宜大于0.8m，在 照明工程中不宜大于1.2m。A、B选项错误。金属柔性导管不应作为保护导体的接续导体。D选项错误。 13.下列符合金属柔性导管连接处的保护连接导体要求的是（ ）。 -33- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.铝芯软导线，截面不应小于4mm² B.铜芯软导线，截面不应小于10mm² C.铜芯硬导线，截面不应小于10mm² D.铜芯软导线，截面不应小于4mm² 【答案】D 【解析】镀锌钢导管、金属柔性导管连接处的两端宜采用专用接地卡固定保护连接导体；保护联结导体 应为铜芯软导线，截面不应小于4mm²。 14.电动机的抽查比例是（ ）。 A.5％ B.10％ C.50％ D.100％ 【答案】C 【解析】电动机外露可导电部分与保护接地导体可靠连接。1KV以下电动机的绝缘电阻值不应小于0.5M Ω，抽查数量为50％。 15.SPD的连接导线应平直、足够短，且不宜大于（ ）。 A.0.5m B.1m 8 7 1 C.1.5m 9 D.2m 4 8 3 【答案】A 信 微 系 【解析】A选项正确，SPD的联接线形式应符合设计要求，接地导线的位置不宜靠近出线位置，SPD的连 题 接导线应平直、足够短，押且不宜大于0.5m。 准 16.下列关于100kg灯具安精装说法正确的是（ ）。 A.应进行500kg的恒定均 布载荷强度试验 B.应按300kg重量进行恒定均布载荷试验 C.试验持续时间不少于10mi n D.应抽查其悬吊装置的载荷强度试验记录 【答案】A 【解析】质量大于10kg的灯具、固定 装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验， 且持续时间不得少于15min。施工或强度 试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试 验记录；应全数检查。 17.下列有关灯具固定要求的说法中，错误的是（ ）。 1 7 8 9 A.灯具固定应牢固可靠，在砌体和混凝土结构上严 禁 使用木榫、尼龙塞或 信 塑 3 8料 4 塞固定 微 B.质量大于10kg的灯具、固定装置及悬吊装置应按灯具 重量的5倍恒定 系 均布载荷做强度试验，且持续 联 时间不得少于15min 一 唯 C.吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个， 灯具与饰面间隙不得大于5mm D.灯具固定应牢固可靠，检查时按每检验批的灯具数量抽查5%，且不得少于1套 【答案】C 【解析】C选项错误，吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。 按每检验批的不同安装形式各抽查5%，且各不得少于1套。 二、多项选择题 关于额定电压下的冲击合闸试验，说法正确的有（ ）。 18. A. 在额定电压下对变压器的冲击合闸试验应进行5次，每次间隔时间宜为5分钟，应无异常现象 B. 对于750kV变压器，第一次冲击合闸后的带电运行时间不应少于30分钟，其后每次合闸后带电运 行时间可逐次缩短，但不应少于5分钟 C. 冲击合闸宜在变压器高压侧进行，对中性点接地的电力系统试验时变压器中性点应接地 -34- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D. 发电机、变压器组中间连接无操作断开点的变压器可不进行冲击合闸试验 E. 所有变压器的冲击合闸试验都必须进行5次，且每次合闸后带电运行时间不得少于10分钟 【答案】ABCD 【解析】选项E错误是因为：根据文本，无电流差动保护的干式变压器可只进行3次冲击合闸试验，不 是所有变压器都必须进行5次；同时，对于一般变压器，带电运行时间没有统一要求，仅750kV变 压器有特定运行时间规定，因此“每次合闸后带电运行时间不得少于10分钟”没有依据。 19.关于导管内穿线和槽盒内敷线的说法，正确的有（ ）。 A.同一交流回路的绝缘导线可穿入不同金属槽盒内 B.不同电压等级的绝缘导线不能穿在同一导管内 C.同一槽盒内不宜同时敷设绝缘导线和电缆 D.导管内的绝缘导线接头应设置在专用接线盒内 E.槽盒内的绝缘导线总截面积不应超过槽盒内截面积的60% 【答案】BC 8 7 1 9 【解析】管内导线敷设要求：（1）8绝4缘导线穿入金属导管的管口在穿线前应装设护线口。（2）绝缘导 3 信 线接头不得设置在导管和槽盒内微，应设置在专用接线盒或器具内，接线盒的设置位置应便于检修。（3） 系 联 同一交流回路的绝缘导线不 题 应穿于不同金属导管内。（4）不同回路、不同电压等级和交流与直流线路 押 的绝缘导线不应穿于同一准导管内。（5）导线敷设后，应用500V兆欧表测试绝缘电阻，线路绝缘电阻不 精 应小于0.5MΩ。槽盒内 导线敷设要求：（1）同一交流回路的绝缘导线不应敷设于不同的金属槽盒内。 （2）同一槽盒内不宜同时敷 设绝缘导线和电缆。（3）同一路径无抗干扰要求的线路，可敷设于同一槽 盒内。（4）槽盒内的绝缘导线 总截面积（包括外护套）不应超过槽盒内截面积的40%。 20.关于建筑防雷与接地的材料与连接 要求，正确的有（ ）。 A.扁钢之间搭接为扁钢宽度的2倍且两 面施焊 B.圆钢之间搭接为圆钢直径的6倍且双面 施焊 C.圆钢与扁钢搭接为圆钢直径的6倍且双面施 焊 8 D.扁钢与钢管搭接且紧贴1/2管外径两侧施焊 9 1 7 8 4 E.扁钢与角钢搭接且紧贴角钢外侧两面且上下两侧施 焊 信 3 微 【答案】BCE 联 系 一 【解析】连接要求：连接应采用搭接焊接。 唯 （1）扁钢（铜排）之间搭接为扁钢（铜排）宽度的2倍，不少于 三面施焊。 （2）圆钢（铜杆）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。 （3）圆钢（铜杆）与扁钢（铜排）搭接为圆钢（铜杆）直径的6倍，双面施焊。 （4）扁钢（铜排）与钢管（铜管）之间，紧贴3/4管外径表面，上下两侧施焊。 （5）扁钢与角钢焊接，紧贴角钢外侧两面，上下两侧施焊。 21.关于照明配电箱的安装技术要求，正确的有（ ）。 A.照明配电箱的箱体及内部绝缘隔板应采用不燃材料制作 B.箱内宜分别设置N和PE汇流排 C.照明配电箱配线应整齐、无绞接现象 D.同一电器器件接线端子上的导线连接不应多于1根 E.SPD的连接导线应平直、足够长 【答案】ABC -35- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】D项错误，同一电器的接线端子上的导线连接不应多于2根，且防松垫圈等零件应齐全。E项 错误，SPD的接线形式应符合设计要求，接地导线的位置不宜靠近出线位置，SPD的连接导线应平直、 足够短，且不宜大于0.5m。 22.关于母线槽支架安装要求的说法，正确的有（ ）。 A.母线槽支架安装应牢固、无明显扭曲，采用金属吊架固定时，应设有防晃支架 B.室内照明母线槽的圆钢吊架直径不得小于8mm C.室内配电母线槽的圆钢吊架直径不得小于6mm D.水平或垂直敷设的母线槽，每节不得少于一个支架 E.距拐弯0.5～1m处应设置支架 【答案】AD 【解析】B项错误，室内照明母线槽的圆钢吊架直径不得小于6mm。C项错误，室内配电母线槽的圆钢 吊架直径不得小于8mm；E项错误，距转弯0.4～0.6m处应设置支架。 23.在灯具现场检查中，符合要求的是（ ）。 8 7 1 A.I类灯具外露可导电部分具有专用4 9的PE端子，并有接地标识 8 3 信 B.灯具内部接线采用铜芯绝缘导微线 系 C.灯具内导线截面积为0.6m 联 m² 题 押 D.灯具绝缘电阻为1M准Ω 精 E.灯具内绝缘导线绝缘 层厚度为0.5mm 【答案】ABC 【解析】选项D和选项E错误， 灯具的绝缘电阻值不应小于2MΩ，灯具内绝缘导线的绝缘层厚度不应 小于0.6mm。 23.下列关于柴油发电机组交接试验的 说法中，正确的有（ ）。 A.发电机组至配电柜馈电线路的相间、相 对地间的绝缘电阻值，对于低压馈电线路不应小于0.5 MΩ B.发电机组至配电柜馈电线路的相间、相对地 间的绝缘电阻值，对于高压馈电线路不应小于1MΩ/kV 8 C.绝缘电缆馈电线路直流耐压试验应符合现行国家 标准的规定 9 1 7 8 4 D.当柴油发电机并列运行时，应保证其电压、频率和 相位一致 信 3 微 E.当柴油发电机并列运行时，只需保证电压和频率一致， 相 位不需要一 联 系致 一 【答案】ABCD 唯 【解析】选项A、B、C基于交接试验中馈电线路绝缘电阻和直流 耐压试验的要求。 选项D基于柴油发电机并列运行的要求。 选项E错误，相位要一致。 三、案例分析题 案例一 【背景资料】 某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B公司。分包合同 约定，电力变压器，配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。 在设备、材料到达施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装 进行技术交底，灯具类型及安装高度（见表1）。在施工质量的检查中，监理工程师发现单项三孔插座的 -36- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 保护接地线（PE线）在插座间串联连接（见图1），相线与中性线利用插座本体的接线端子转接供电。监 理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改 后通过验收。 表1 照明灯具安装高度统计表 灯具类型 I类 Ⅱ类 Ⅲ类 高于2.4m 3050个 200个 低于2.4m 300个 190个 200个 图1 保护 接地线在插座间串联连接示意图 8 7 【问题】 9 1 4 8 3 1.本照明工程有多少个灯具外 微 壳信需要与保护导体连接？写出连接的要求。 系 2.本工程的金属导管与保护联导体连接有何要求？ 题 3.图1中的插座接线会 准 有押什么不良后果？画出正确的插座保护接地线连接的示意图。 精 【答案】 1.只有I类灯具需要与保护导体可靠连接，一共3350个需要与保护导体可靠连接。 连接要求：I类灯具的外露可 导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地 标识；铜芯软导线（接地线）的截面应 与进入灯具的电源线截面相同，导线间的连接应采用导线连接器或 缠绕搪锡连接。（5分） 2.本工程金属导管与保护导体可靠连接要 求：镀锌钢导管、金属柔性导管连接处的两端宜用专用接地 卡固定保护联结导体；保护联结导体应为铜芯软 导线，截面积不应小于4mm²。（5分） 8 3.不良后果：如果其中一个插座接地线断路，会 造成之后的插座接地线起不到 9 1 7保护作用。（10分） 8 4 正确的示意图如下： 信 3 微 系 联 一 唯 案例二 【背景资料】 某电力公司，承接某办公楼配电室安装工程，工程主要内容有：高低压成套配电柜、电力变压器、插 接母线、槽钢、高压电缆采购及安装工程。 …… 配电柜柜体安装固定好后，专业监理工程师检查指出，部分配电柜安装不符合规范要求（如图2）， 施工人员按要求进行整改。 …… -37- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 图2 配电柜安装示意图 【问题】 1.写出图中整改的规范要求。柜体垂直度偏差及相邻两柜面允许偏差是多少？(有规范内容） 【答案】 1.（1）①柜体的相互间接缝3mm不符合规范要求，柜间缝隙允许偏差不应大于2mm； ②基础型钢仅有1处接地不符合规范要求，基础型钢的接地应不少于两处。 （2）柜体安装垂直度允许偏差不应7大8于1.5‰。 1 9 4 （3）相邻两柜面允许偏差不应 信 大3 8于1mm。（5分） 微 系 案例三 联 题 【背景资料】 押 准 精 A公司承接了一30层商业综合体安装工程，施工过程发生如下事件。 事件1：施工现场库存区 材料存放混乱，无专人管理；部分物资超储积压、损坏变质；危险品存放区 域未设置任何消防设施。针对现场发现的问题，项目部进行了改正并严格材料保管。 事件2：在防雷接地施工时，监理 工程师发现现场接地体施工有不规范之处（如下图），要求其立即 改正。 8 1 7 9 8 4 信 3 微 系 联 一 唯 事件3：关于通风空调工程，风管系统工作压力为1.2KPa。在风管批量制作前，A安装公司进行了强 度与严密性试验。空调系统安装完成后，在试运行过程中发现与风机盘管机组连接的冷却水管震动较大， 出现渗漏现象。经查，冷却水管与风机盘管之间未设置减震装置，A公司及时进行了改正。 【问题】 1.图中接地体施工存在哪些问题？ -38- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】 1.问题①：垂直接地体之间的间距2.5m太小；接地体的水平间距应不小于5m。 问题②：接地体埋深0.5m太浅；埋设后接地体的顶部距地面不小于0.6m。 问题③：扁钢与钢管的搭接错误，扁钢应紧贴3/4管外径表面，上下两侧施焊。（5分） 案例四 【背景资料】 某建设单位开发一小区高层民用住房建筑，工程内容有室内供配电、灯具安装、建筑防雷、建筑管道、 消防、电梯、建筑智能化等。A公司为机电安装项目施工总承包单位，经建设单位同意，A公司将室内供 配电、灯具安装、建筑防雷分包给了有相应资质的B公司。 施工前，B公司编制了相应的施工程序。其中槽盒、防雷接地装置程序如下：①槽盒施工程序：测量 定位→支架安装→槽盒安装连接→a；②防雷接地装置的施工程序：接地体施工→b→c→均压环施工→接闪 带施工。 8 消防系统施工阶段，监理工程师检查1 75楼施工情况时发现某段消防管道敷设存在问题，如图所示，要 9 4 8 求施工单位进行整改。 信 3 微 系 联 题 押 准 精 施工期间，施工单位严格执行项目成本的控制要点，有效控制项目成本。 8 1 7 【问题】 9 8 4 信 3 1.写出施工程序中缺少的工作。 微 系 2.图中安装情况存在哪些不妥之处？该段镀锌金属线槽最 少几处接地联？ 一 唯 【答案】 1.a：接地线跨接b：接地干线施工c：引下线敷设。（3分） 2.（1）不妥之处：①消防给水管道在槽盒上方不妥；配线槽盒与水管同侧上下敷设时，宜安装在水 管的上方；②槽盒连接板处每端只有1个螺栓不妥；镀锌金属槽盒之间不跨接保护联结导体时，连接板每 端有不应少于2个防松螺帽或防松垫圈的连接固定螺栓。 （2）该段镀锌金属线槽最少3处接地。金属槽盒全长大于30m时，每隔20～30m应增加一个接地连 接点，起始端和终点端均应可靠地接地。（10分） 案例五 【背景资料】 某安装公司承接一高层建筑外墙亮化（泛光照明）工程。建筑高度为180m，有3个透空段，建筑结构 已完工，外幕墙正在施工；建筑泛光照明工程由LED点源灯、LED投光灯、控制模块、配电箱、电缆、线 槽和镀锌电线管组成。施工图纸标明：点源灯安装在外幕墙上，投光灯安装在透空段平台上，配电箱和控 -39- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 制模块安装在室内，灯具电缆需穿过幕墙接到点源灯，进入点源灯的电缆采用柔性导管保护。 因工程变化，建筑幕墙到4月底才能完工，安装公司调整了LED点源灯和LED投光灯的作业进度计划（表 1粗实线）和劳动力计划，作业人员增加到24人，增加2台吊篮作业，同时进行了施工技术和施工安全的交 底。施工中质量检查，存在以下问题。 问题1：透空段平台上安装LED投光灯接线盒使用室内接线盒，接到灯具的金属柔性导管长度有2m以 上，并将金属柔性导管作为投光灯的接地导体。 问题2：外幕墙上的点源灯的金属柔性导管穿越外幕墙时没有做防水处理，灯具与金属柔性导管的连 接用胶布粘贴，并且个别电缆保护层内的导线有外露现象。 经过整改，质量问题得到解决。 【问题】 1.问题1中，投光灯的施工质量问题应如何整改？ 2.问题2中，点源灯的施工质量问题应如何整改？ 【答案】 8 7 1 9 1.问题1中，投光灯的接线盒应采8 4用防护等级不小于IPX5的防水接线盒，盒盖防水密封垫应齐全、 3 信 完整。金属柔性导管与投光灯连接微的长度不宜大于1.2m，并且金属柔性导管不应作为接地保护导体的接续 系 联 导体。 题 押 2.问题2中，外幕墙上准的点源灯的柔性导管穿越外幕墙时应设置防水套管，且应做好防水处理；点源 精 灯壳体与金属柔性导管的连 接应采用专用接头，电缆应采用金属柔性导管保护，电缆内导线不得外露。（5 分） 案例六 【背景资料】 A公司承包了一商场的电气工程，工程 内容有变电所、供电干线、室内配线和电气照明。安装公司项 目部进场后，依据合同、施工图纸及施工总进度 计划，编制了电气工程施工方案。 供电干线施工完毕后，项目技术负责人在进行 检 查时发现部分母线槽安装有问 1 7题8（如图），要求安装 9 人员返工，由此导致供电干线施工8月10日才结束。随 后 项目部将变电所及供 信 电3 8干 4 线送电验收调整到8月11 微 日开始，无关工作的时间安排不做调整。 系 联 一 唯 配电与照明节能工程安装调试完成后，对系统进行了节能性能检验。 【问题】 1.图中供电干线的安装有哪些不妥之处？ 【答案】 -40- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.（1）接头处于变形缝内不妥；接头不应在变形缝内。 （2）母线槽穿越变形缝未设置补偿装置不妥；应设置补偿装置。 （3）φ6圆钢吊架不妥；配电母线槽的圆钢吊架直径不得小于8mm。 （4）吊架太少不妥；每节母线槽不少于1个支吊架，拐弯处应增设支架。 （5）仅有一处接地不妥；母线槽全长与保护导体可靠连接不应少于2处。 （6）母线槽在穿越墙体时未做防火封堵不妥；应做防火封堵。（6分） 3.3通风与空调工程施工技术 一、单项选择题 1.风管穿过需要封闭的防火防爆墙体时，应设置的预埋套管钢板厚度为（ ）。 A.1.2mm B.1.4mm C.1.6mm D.1.8mm 【答案】C 8 7 1 【解析】当风管穿过封闭的防火、防4 9爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管， 8 3 信 风管与防护套管之间，应采用不微燃柔性材料封堵严密。 系 2.为减少风管局部阻力和噪声联，矩形风管的内斜线和内弧形弯头应设（ ）。 题 押 A.导流片 准 B.隔板 精 C.消声片 D.夹板 【答案】A 【解析】矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。 3.当风管穿过封闭的防火、防爆的墙 体或楼板时，穿墙套管与墙体两侧平齐，穿楼板套管底端与楼板底面 平齐，顶端应高出楼板面（ ）。 A.15mm B.20mm C.30mm D.50mm 【答案】C 1 7 8 9 【解析】当风管穿过封闭的防火、防爆的墙体或楼板 时 ,必须设置厚度不小 信 于3 81 4 6mm的钢制防护套管、风 微 管与防护套管之间应采用不燃柔性材料封堵严密。穿墙套 管与墙体两侧平系齐,穿楼板套管底端与楼板底 联 面平齐,顶端应高出楼板面30mm。 一 唯 4.关于风管系统安装技术的说法，错误的是（ ）。 A.切断支、吊、托架的型钢及其开螺孔应采用电气焊切割 B.输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板 C.风管消声器安装时应单独设置支吊架 D.风管安装就位的程序通常为先立管后水平管 【答案】A 【解析】（1）切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、吊架不 宜设置在风口、阀门、检查门及自控装置处。（2）防排烟系统或输送温度高于70℃的空气或烟气，应 采用耐热橡胶板或不燃的耐温、防火材料；输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯 板。（3）消声器、静压箱安装时，应单独设置支吊架，固定牢固。（4）风管安装就位的程序通常为先 上层后下层、先主干管后支管、先立管后水平管。 5.金属风管安装程序中，风管绝热的紧前工序是（ ）。 -41- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.支吊架安装 B.漏风量测试 C.风管调整 D.组合连接 【答案】B 【解析】金属风管安装程序：测量放线→支吊架安装→风管检查→组合连接→风管调整→漏风量测试→ 风管绝热→质量检查。 6.风机盘管机组进场时应按要求进行见证取样检验，同厂家的风机盘管机组数量有300台，应抽检（ ）。 A.1台 B.2台 C.3台 D.4台 【答案】B 【解析】风机盘管机组进场时,应对机组的供冷量、供热量、风量、水阻力、功率及噪声等性能进行见 证取样检验,同厂家的风机盘管机组数量在500台及以下时,抽检2台;每增加1000台时应增加抽检1台; 复验合格后再进行安装。 7.下列风管的分类，正确的是（ ）。 8 7 1 A.125Pa＜P≤500Pa属于中压风管4 9 8 3 信 B.500Pa＜P≤1500Pa属于高压微风管 系 C.对于低压风管，接缝及接联管连接处应严密，密封面宜设在风管的负压侧 题 押 D.对于高压风管，所有准的拼接缝及接管连接处，均应采取密封措施 精 【答案】D 【解析】风管压力等级划分 等级 风管工作压力P（ Pa） 密封要求 类别 管内正压 管内 负压 微压 P≤125 P≥-125 接缝及接管连接处应严密 低压 125＜P≤500 -500≤P＜-125 接缝及接管连接处应严密，密封面宜设在风管的正压测 中压 500＜P≤1500 -1000≤P＜-500 接缝及接管连接处增加密封措施 8 高压 1500＜P≤2500 -2000≤P＜-1000 所有的拼接缝及接管连接处1，7均应采取密封措施 9 8.风管系统的安装要点，说法错误的是（ ）。 信 3 8 4 微 A.防排烟系统或输送温度高于70℃的空气或烟气，应采用 耐酸橡胶板或系软聚氯乙烯板 联 B.风管安装就位的程序通常为先上层后下层、先主干管后支 管、先 唯 立一管后水平管 C.风管内严禁其他管线穿越 D.室外风管系统的拉索等固定件严禁与避雷针或避雷网连接 【答案】A 【解析】A选项错误，防排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、 防火材料；输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。 9.下列风管系统的安装不符合规定的是（ ）。 A.风管穿过封闭的防火墙体时应设钢板厚度不小于1.6mm的钢制防护套管 B.输送含有易燃、易爆气体的风管系统必须设置可靠的防静电接地装置 C.风管内穿越其他管线时，管线应采用不燃材料 D.边长（直径）大于或等于630mm的防火阀或边长（直径）大于1250mm的弯头和三通应设置独立的 支吊架 【答案】C -42- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】C选项错误，风管内严禁其他管线穿越。 10.风管批量制作前，应进行风管强度与严密性试验，下列说法不正确的是（ ）。 A.低压风管强度试验压力为1.5倍的工作压力 B.中压风管强度试验压力为1.2倍的工作压力，且不低于750Pa C.高压风管强度试验压力为1.2倍的工作压力 D.排烟、除尘、低温送风机变风量空调系统风管的严密性应符合高压风管的规定 【答案】D 【解析】排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定。 11.下列关于风管系统的安装要点的说法中，错误的是（ ）。 A.切断支、吊、托架的型钢及其开螺孔应采用电气焊切割 B.风管安装就位的程序通常为先上层后下层、先主干管后支管、先立管后水平管 C.风管穿楼板时应设置套管，套管顶端应高出楼板面30mm D.消声器、静压箱安装时，应单独设置 8 支吊架 7 1 9 【答案】A 8 4 3 信 【解析】A选项错误，切断支、微吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、 系 吊架不宜设置在风口、阀门、联检查门及自控装置处。 题 押 12.工作压力为0.2MPa的金准属冷却水管道系统强度试验压力应为（ ）。 精 A.0.24MPa B.0.4MPa C.0.6MPa D.0.7MPa 【答案】C 【解析】冷（热）水、冷却水与蓄 能（冷、热）系统的强度试验压力，当工作压力小于或等于1.0MPa 时，金属管道及金属复合管道应为1. 5倍工作压力，最低不应小于0.6MPa；当工作压力大于1.0MPa 时，应为工作压力加0.5MPa。严密性试验压力为设计工作压力。 13.开式水箱（罐）在连接管道前，应进行（ ）。 A.水压试验 B .密封性试验 1 7 8 9 C.满水试验 D.灌 水 试验 信 3 8 4 微 【答案】C 系 联 【解析】开式水箱（罐）在连接管道前，应进行满水试验。换热器及一密闭容器在连接管道前，应进行水 唯 压试验。 14.以下设备安装的施工技术要求，错误的是（ ）。 A.冷却塔的进风侧距建筑物应大于1000mm B.同一冷却水系统多台冷却塔安装时，各台开式冷却塔的水面高度偏差不应大于20mm C.风机与风管连接采用柔性短管 D.换热器及密闭容器在连接管道前，应进行水压试验 【答案】B 【解析】冷却塔安装应水平，同一冷却水系统多台冷却塔安装时，各台开式冷却塔的水面高度应一致， 高度偏差不应大于30mm。 15.通风空调系统设备单机试运转及调试错误的是（ ）。 A.水泵连续运转2h后，滑动轴承与滚动轴承的温升符合相关规范要求 B.冷却塔风机与冷却水系统循环试运行不少于2h，运行应无异常情况 -43- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.制冷机组的试运转应正常运转不少于2h D.通风机在额定转速下连续运转2h后，滑动轴承与滚动轴承的温升符合相关规范要求 【答案】C 【解析】制冷机组运行应平稳、无异常振动与声响；各连接和密封部位应无松动、漏气、漏油等现象； 吸、排气的压力和温度在正常工作范围内；能量调节装置及各保护继电器、安全装置的动作应灵敏、可 靠；正常运转不少于8h。 16.空调冷（热）水系统、冷却水系统总流量与设计流量的偏差不应大于（ ）。 A.5% B.10% C.15% D.20% 【答案】B 【解析】空调冷（热）水系统、冷却水系统总流量与设计流量的偏差不应大于10%。 17.空调水系统的开机顺序是（ ）。 A.冷却塔→冷却水泵→空调末编装置→冷冻水泵→制冷机组 8 7 B.制冷机组→冷冻水泵→冷却水泵→9 1冷却塔→空调末端装置。 4 8 3 C.冷却塔→冷冻水泵→空调末编信装置→冷却水泵→制冷机组 微 系 D.冷冻水泵→制冷机组→冷联却水泵→冷却塔→空调末端装置 题 【答案】A 押 准 精 【解析】空调水系统的开机顺序为:冷却塔→冷却水泵→空调末编装置→冷冻水泵→制冷机组;空调水系 统的关机顺序为:制冷机组 →冷冻水泵→冷却水泵→冷却塔→空调末端装置。 18.洁净空调风管系统其中洁净度 等级N6至N9级，且工作压力小于等于1500Pa的，按（ ）系统的风 管制作要求。 A.常压 B.低压 C.中压 D.高压 【答案】C 【解析】净化空调系统制作风管的刚度和严密性 ， 均按高压和中压系统的风管要 1 7求8进行。其中，净化空 9 调系统进行风管严密性检验时，洁净度等级N1级至 N 5级的按高压系统的 信 风3 8管 4 制作要求；洁净度等级 微 N6级至N9级，且工作压力小于等于1500Pa的，按中压系 统的风管制作 系 要求。 联 一 二、多项选择题 唯 19.净化空调系统制作风管的（ ），均按高压和中压系统的风管要求。 A.每节长度 B.表面平整度 C.刚度 D.加固 E.严密性 【答案】CE 【解析】净化空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行。 20.通风与空调系统非设计满负荷条件下的联合试运行及调试内容包括（ ）。 A.系统风量的测定和调整 B.单机试运转 C.综合效能测定与调整 D.监测与控制系统的检验、调整与联动运行 E.室内空气参数的测定和调整 【答案】ADE -44- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】系统非设计满负荷条件下的联合试运行及调试内容：（1）监测与控制系统的检验、调整与联 动运行。（2）系统风量的测定和调整（通风机、风口、系统平衡）。（3）空调水系统的测定和调整。 （4）室内空气参数的测定和调整。（5）防排烟系统的测定和调整。防排烟系统需测定风量、风压及疏 散楼梯间等处的静压差，并调整至符合设计与消防的规定。 21.下列关于洁净室空调风管制作的说法，正确的有（ ）。 A.洁净度为N1级至N5级按中压系统风管制作 B.空调管道清洗后立即安装的风管可以不封口 C.内表面清洗干净且检查合格的风管可不封口 D.镀锌钢板风管的镀锌层损坏时应做防腐处理 E.矩形风管长度为800mm时不得有纵向拼接 【答案】BDE 【解析】选项A错误，洁净度等级N1级至N5级的按高压系统的风管制作要求；选项B正确，选项C 错误，风管及部件制作完成后，用无腐蚀 性清洗液将内表面清洗干净，干燥后经检查达到要求后进行封 8 7 1 口，安装前再拆除封口。清洗后立即4 9安装的可不封口；选项D正确，加工镀锌钢板风管应避免损坏镀锌 8 3 信 层，如有损坏应做防腐处理；选 微 项E错误，矩形风管边长不大于800mm时，不得有纵向接缝。 系 22.通风空调矩形风管制作时，联应设导流叶片的管件是（ ）。 题 押 A.风机出口的变径管 准 B.内斜线弯头 精 C.内弧形弯头 D.消声器进风口 E.风机进口的变径管 【答案】BC 【解析】矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。 23.风管制作安装完成后必须对风管的（ ）进行严密性检验。 A.板材 B.咬口缝 C.铆接孔 D.法兰翻边 8 E.管段接缝 1 7 9 8 4 【答案】BCDE 信 3 微 【解析】风管系统安装完成后，应对安装后的主、干风管 分段进行严密性系试验。严密性检验，主要检验 联 一 风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、 风管管 唯 段之间的连接严密性，检验合格后 方能交付下道工序。 24.下列洁净空调系统金属风管必须涂密封胶的位置有（ ）。 A.法兰焊接处 B.咬口缝 C.翻边处 D.焊接缝 E.铆钉处 【答案】BCE 【解析】风管的所有咬口缝、翻边处、铆钉处均必须涂密封胶。 25.风管系统制作的一般要求包括（ ）。 A.复合风管板材的覆面材料必须为不燃材料 B.风管与配件的制作宜选用电气焊切割 C.排油烟系统采用不锈钢风管法兰连接时，法兰应采用不锈钢材质 D.高压系统矩形法兰螺栓及铆钉间距不小于等于150mm -45- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn E.金属风管规格以外径或外边长为准 【答案】ACE 【解析】B项错误，风管与配件的制作宜选用机械加工方式。通常采用现场半机械手工制作、简易风管 生产流水线制作、工厂风管自动流水线制作。D项错误，中、低压系统矩形法兰螺栓及铆钉间距小于等 于150mm，高压系统小于等于100mm。 26.输送含有腐蚀介质的气体，应采用（ ）。 A.软聚氯乙烯板 B.不燃的耐温、防火材料 C.耐酸橡胶板 D.耐热橡胶板 E.聚丙烯 【答案】AC 【解析】防排烟系统或输送温度高于70℃的空气或烟气，应采用耐热橡胶板或不燃的耐温、防火材料； 输送含有腐蚀介质的气体，应采用耐酸橡胶板或软聚氯乙烯板。 27.下列关于空调水系统的施工技术要求的 描述中，正确的有（ ）。 8 7 1 A.镀锌管道采用螺纹或沟槽连接时，4 9镀锌层破坏的表面及外露螺纹部分应进行防腐处理 8 3 信 B.管道穿过地下室或地下构筑物微外墙时，应采取防水措施 系 C.设置在楼板的套管，其底联部与楼板底部平齐，顶部应高出装饰面30～50mm 题 押 D.冷凝水排水管的坡度准宜大于或等于8‰，且应坡向进水口 精 E.冷（热）水管道与支 吊架之间，应设置衬垫防止冷桥产生 【答案】ABE 【解析】C项错误，设置在楼板 的套管，其底部与楼板底部平齐，顶部应高出装饰面20～50mm，且不 得将套管作为管道支撑。D选项错误 ，冷凝水排水管的坡度应符合设计要求。当设计无要求时，管道坡 度宜大于或等于8‰，且应坡向出水口 。 28.制冷剂管道系统安装完毕，外观检查合格后 ，应进行（ ）。 A.吹污 B.气密性试验 8 C.抽真空试验 D .冲洗试验 1 7 9 8 4 E.强度试验 信 3 微 【答案】BCE 系 联 一 【解析】制冷剂管道系统安装完毕，外观检查合格后，应进行 强度、唯气密性和抽真空试验。 29.关于通风空调设备和水系统施工技术要求的规定，不正确的是（ ）。 A.工作压力大于0.6MPa及在主干管上起到切断作用阀门，应进行壳体强度和阀瓣密封性能的试验 B.保温管道与套管四周的缝隙应使用不燃材料堵塞紧密 C.组装的冷却塔的填料安装应在电、气焊接作业前进行 D.制冷剂管道系统安装完毕，外观检查合格后，应进行吹污、气密性和抽真空试验 E.水系统管道与设备的连接应在设备安装完毕后进行 【答案】ACD 【解析】A选项错误，阀门安装前应进行外观检查，工作压力大于1.0MPa及在主干管上起到切断作用 和系统冷、热水运行转换调节功能的阀门和止回阀，应进行壳体强度和阀瓣密封性能的试验，且试验合 格。C选项错误，冷却塔的积水盘应无渗漏，布水器应布水均匀，组装的冷却塔的填料安装应在所有电、 气焊接作业完成后进行。D选项错误，制冷剂管道系统安装完毕、外观检查合格后，应进行强度、气密 性和抽真空试验。 -46- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 30.关于通风空调系统施工技术要点，正确的是（ ）。 A.风机盘管机组安装前宜进行风机三速试运转及盘管水压试验 B.定流量系统的各空气处理机组的水流量允许偏差应为15% C.洁净度等级N6级至N9级的风管严密性试验，均按中压系统的风管制作要求 D.洁净空调矩形风管边长不大于600mm时，不得有纵向接缝 E.风管切断支、吊、托架的型钢应用电气焊切割整齐 【答案】AB 【解析】C选项错误，洁净度等级N1级至N5级的按高压系统的风管制作要求；洁净度等级N6级至 N9级，且工作压力小于等于1500Pa的，按中压系统的风管制作要求。D选项错误，加工镀锌钢板风管 应避免损坏镀锌层，如有损坏应做防腐处理；风管不得有横向接缝，尽量减少纵向拼接缝；矩形风管边 长不大于800mm时，不得有纵向接缝；风管的所有咬口缝、翻边处、铆钉处均必须涂密封胶。E选项 错误，切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、吊架不宜设置在 风口、阀门、检查门及自控装置处。 8 7 1 31.风机盘管机组进场时，应检验的性能4 9包括（ ）。 8 3 信 A.供冷量 微 B.供热量 系 C.风阻力 联 D.功率 题 押 E.噪声 准 精 【答案】ABDE 【解析】风机盘管机组进场时，应对机组的供冷量、供热量、风量、水阻力、功率及噪声等性能进行见 证取样检验。 32.关于空调系统防腐绝热施工技术要 求，正确的是（ ）。 A.绝热材料进场时，应对材料的导热系 数或热阻、密度、吸水率等性能进行见证取样检验 B.风管、部件及空调设备绝热工程施工应 在风管系统严密性试验合格前进行 C.立管金属保护层的环向接缝必须上搭下 8 D.风管绝热根据绝热材料的不同选用保温钉固定或 粘接的方法 1 7 9 8 4 E.空调水系统和制冷系统管道的绝热施工，应在管路 系统防腐处理结束前进信 3行 微 【答案】ACD 系 联 一 【解析】选项B错误，风管、部件及空调设备绝热工程施工应 在风管唯系统严密性试验合格后进行。选项 E错误，空调水系统和制冷系统管道的绝热施工，应在管路系统强 度与严密性检验合格和防腐处理结束 后进行。 33.下列关于洁净空调工程的施工描述不正确的是（ ）。 A.净化空调系统的检测和调整应在系统正常运行12h及以上后进行 B.洁净空调系统制作的风管的刚度和严密性，均按高压和中压系统的风管要求进行 C.高效过滤器安装前，洁净室的内装修工程必须全部完成 D.高效过滤器应在安装现场拆开包装，其外层包装和最内层包装不得带入洁净室 E.净化空调系统检测时，室内人员宜≤3人 【答案】AD 【解析】A选项错误，净化空调系统的检测和调整应在系统正常运行24h及以上，达到稳定后进行。D 选项错误，高效过滤器应在安装现场拆开包装，其外层包装不得带入洁净室，但其最内层包装必须在洁 净室内方能拆开。 -47- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 三、案例分析题 案例一 【背景资料】 A安装公司承接一商务楼的机电安装工程项目，工程内容包括：通风空调、给排水建筑电气和消防工 程等。 风管制作材料有1.0mm、1.2mm镀锌钢板、角钢等，施工后风管板材拼接、风管制作、风管法兰连接 等检查均符合质量要求，但防火阀安装风管穿墙（见图1）存在质量问题，监理工程师要求项目部返工， 项目部组织施工人员返工后，工程质量验收合格。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 图1 风管防火阀安装图 精 【问题】 1.风管与风管的连接方式有 哪些？ 2.图1中有哪些不符合规范的要 求？请写出正确的做法。 【答案】 1.金属风管与风管连接采用法兰连接、薄钢板法兰连接等。（2分） 2.（1）穿墙套管的厚度1.2mm不符合要求。 正确做法：设置厚度不小于1.6mm的钢制防护 套管。 8 1 7 （2）风管与穿墙套管之间采用聚氨酯发泡胶封堵 不符合要求。 8 4 9 信 3 正确做法：采用不燃的柔性材料封堵。 微 系 （3）防火阀没有设独立支吊架不符合要求。 联 一 唯 正确做法：尺寸大于630mm的防火阀应设置独立支吊架。（ 6分 ） 案例二 【背景资料】 A安装公司承包某通风空调工程的施工，合同约定：冷水机组、冷却塔、水泵和风机盘管等设备由建 设单位采购，其他材料及配件由A安装公司采购，工程质量达到通风空调工程施工质量验收规范要求。 A安装公司进场后，因建设单位采购的设备晚于风管制作安装的开工时间，A安装公司及时联络空调 设备供应商，了解设备的各类参数及到场时间并与B建筑公司协调交叉配合施工的时间与节点，编制了施 工进度计划，并根据施工进度计划，制定了能体现合理施工顺序的作业进度计划。为保证安装质量，A安 装公司将冷水机组找正等施工工序设置为质量控制点。 在风管系统安装过程中，A安装公司在设备安装前重点检查了静压消声装置的质量。 在冷水机组和其他设备单机试运行全部合格后，进行了通风与空调系统无生产负荷下的联合试运行， 对系统进行了风量、空调水系统、室内空气参数及防排烟系统的测定和调试。 -48- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.风管系统的静压消声装置由哪几部分组成？ 2.在通风空调系统无生产负荷的联合试运行及调试中，通风系统的连续试运行时间和空调系统带冷（热） 源的连续试运行时间分别为多少？防排烟系统应测定哪些内容？ 【答案】 1.风管系统的静压消声装置包括：静压箱、消声器、消声风管、消声弯头。（4分） 2.通风系统连续试运行时间应不少于2h，空调系统带冷（热）源的连续试运行时间应不少于8h。防 排烟系统测定的内容有风量、风压及疏散楼梯间的静压差。（5分） 3.4智能化系统工程施工技术 一、单项选择题 1.在安全技术防范系统中，报警探测器的调试检测内容不包括（ ）。 A.灵敏度 7 8 B.防拆保护 1 9 4 C.误报警 3 8 D.报警优先 信 微 【答案】D 系 联 【解析】①检查及调试系统题所采用探测器的探测范围、灵敏度、误报警、漏报警、报警状态后的恢复、 押 防拆保护等功能与指标，准应符合设计要求。②检查控制器的本地及异地报警、防破坏报警、布撒防、报 精 警优先、自检及显示等功 能,应符合设计要求。 ③检查紧急报警时系统的响 应时间,应基本符合设计要求。 2.铂温传感器的接线电阻应小于（ ）Ω。 A.0.5 B.1 C.2 D.3 【答案】B 【解析】感器至现场控制器之间的连接应符合设 计要求。镍温度传感器的接线电阻应小于3Ω,铂温度传 8 感器的接线电阻应小于1Ω,并在现场控制器侧接地 。 1 7 9 8 4 3.下列选项中，不属于消防应急广播测试内容的是（ ）。 信 3 微 A.具有最高级别的优先权 B.音量自 动调节功能 系 联 一 C.系统的声场不均匀度 D.实时指挥语 声的响唯应时间 【答案】C 【解析】紧急广播中包括火灾应急广播功能时还应检测的内容包括：紧急广播具有最高级别的优先权。 紧急广播向相关广播区域播放警示信号、警报语声或实时指挥语声的响应时间。音量自动调节功能。 4.建筑智能化工程中，电动阀门安装前应进行的试验是（ ）。 A.模拟动作试验 B.阀门行程试验 C.关紧力矩试验 D.直流耐压测试 【答案】A 【解析】电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和 压力试验。 5.关于建筑智能化系统检测实施，错误的是（ ）。 A.监理单位的监理工程师签字确认 B.系统检测程序：分项工程→分部工程→子分部工程 -49- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写 D.检测负责人做出检测结论 【答案】B 【解析】选项B系统检测程序：分项工程→子分部工程→分部工程。 6.建筑设备监控系统的一般施工程序中，线缆敷设的紧前工序是（ ）。 A.设备接线 B.监控设备的安装 C.监控箱的安装 D.系统联合调试 【答案】C 【解析】建筑设备监控系统施工程序：导管、槽盒安装→监控箱安装→线缆敷设→监控设备安装接线→ 监控设备通电调试→系统试运行→系统验收。 7.安全技术防范系统的实施程序中，试运行的紧后工序是（ ）。 A.系统验收 B.系统调试 C.施工图深化 D.系统检测 8 7 1 【答案】B 4 9 8 3 信 【解析】安全技术防范系统施工微程序：导管、槽盒安装→线缆敷设→设备安装→系统调试→试运行→系 系 统检测→系统验收。 联 题 押 8.关于线缆施工要求，错 准 误的是（ ）。 精 A.布线系统信道水平缆线长度不大于90m B.多芯线缆的最小弯曲半径 应大于其外径的6倍 C.当低电压供电时，电源线与信 号线、控制线可以同管敷设 D.室外视频信号传输电缆，宜选用 外导体内径为5mm或7mm的同轴电缆 【答案】D 【解析】视频信号传输电缆要求：室外线路 宜选用外导体内径为9mm的同轴电缆；室内线路宜选用外 导体内径为5mm或7mm的同轴电缆。 8 9.电磁流量计应安装在流量调节阀的（ ），流量 计上游应有（ ）管径长度1 7的直管段。 9 8 4 A.上游、10倍 B.下游 、5倍 信 3 微 C.上游、5倍 D.下游、 10倍 系 联 一 【答案】A 唯 【解析】电磁流量计应安装在流量调节阀的上游，流量计上游应有 10倍管径长度的直管段，下游段应 有4～5倍管径长度的直管段。 10.建筑智能化监控设备的安装要求正确的是（ ）。 A.中央监控设备应在控制室装饰工程完工前进行安装 B.水管型传感器开孔与焊接工作，必须在管道保温后进行 C.电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和压力 试验 D.电磁流量计应安装在流量调节阀的下游，流量计下游段应有4～5倍管径长度的直管段 【答案】C 【解析】中央监控设备应在控制室装饰工程完工后进行安装，A错。水管型传感器开孔与焊接工作，必 须在管道的压力试验、清洗、防腐和保温前进行。风管型传感器安装应在风管保温层完成后进行。B错； 电磁流量计应安装在流量调节阀的上游，流量计上游应有10倍管径长度的直管段，下游段应有4～5倍 -50- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 管径长度的直管段。D错。 11.建筑智能化工程系统检测，（ ）做出检测结论。 A.建设单位的项目专业技术负责人 B.监理单位的监理工程师 C.检测负责人 D.施工单位项目专业技术负责人 【答案】C 【解析】分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责 人做出检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。 12.下列检测内容中，不属于电梯和自动扶梯监测系统检测内容的是（ ）。 A.启停状态显示功能 B.上下行运行状态显示功能 C.位置运行状态显示功能 D.趋势分析功能 【答案】D 【解析】梯和自动扶梯监测系统检测启停、上下行、位置、故障等运行状态显示功能。 D选项属于能耗监测系统检测的功能内容 。 8 7 1 9 4 二、多项选择题 3 8 信 微 13.选择建筑智能化产品主要考 联 虑系（ ）等信息。 题 A.产品的品牌和生产地 押 B.产品支持的系统规模及监控距离 准 精 C.供货渠道和供货周期 D.工程管理的特点 E.监控要求 【答案】ABC 【解析】选择产品时，应考虑产品 的品牌和生产地、应用实践以及供货渠道和供货周期；产品支持的系 统规模及监控距离；产品的网络性能 及标准化程度等信息。 14.关于光缆敷设的要求，正确的有（ ） 。 A.牵引力应加在加强芯上 B.敷设光缆时，其最小动态弯曲半径应大于光缆 外 径的15倍 1 7 8 9 C.牵引力不应超过光缆允许张力的80% 信 3 8 4 微 D.一次牵引的直线长度不宜超过10km 系 联 E.光纤接头的预留长度不应小于8m 唯 一 【答案】ACE 【解析】敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。光缆的牵引端头应做好技术处理， 可采用自动控制牵引力的牵引机进行牵引。牵引力应加在加强芯上，其牵引力不应超过光缆允许张力的 80%；牵引速度宜为10m/min；一次牵引的直线长度不宜超过1km，光纤接头的预留长度不应小于8m。 15.下列建筑智能化监控设备中，属于主要输出设备的有（ ）。 A.水管型传感器 B.风管型传感器 C.电磁流量计 D.电磁阀 E.电动调节阀 【答案】DE 【解析】答案ABC属于主要输入设备。 16.下列关于建筑智能化监控设备安装要求的说法，正确的有（ ）。 A.水管型传感器开孔与焊接工作应在管道保温层完成后进行 -51- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn B.风管型传感器安装应在风管保温层完成后进行 C.镍温度传感器的接线电阻应小于1Ω D.电动调节阀安装前，应进行模拟动作试验和压力试验 E.中央监控设备应在控制室装饰工程完工后进行安装 【答案】BDE 【解析】A选项错误，水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进 行。风管型传感器安装应在风管保温层完成后进行。C选项错误，镍温度传感器的接线电阻应小于3Ω， 铂温度传感器的接线电阻应小于1Ω，并在现场控制器侧接地。 17.关于线缆施工一般要求的说法，正确的有（ ）。 A.弱电线缆和电力电缆平行敷设时，其间距不得小于0.5m B.多芯线缆的最小弯曲半径应大于其外径的6倍 C.当低电压供电时，弱电线缆可与电源线同管敷设 D.弱电线缆在沟内支架上敷设时，弱电 8 线缆应敷设在最上层支架 7 1 9 E.梯架（托盘）内线缆垂直敷设时 8 ，4在线缆的下端和每间隔1.5m处应进行固定 3 信 【答案】BC 微 系 【解析】线缆施工的一般要求联：（1）弱电线缆和电力电缆平行敷设时，其间距不得小于0.3m；弱电线 题 押 缆与电力电缆交叉敷设时准，宜成直角；多芯线缆的最小弯曲半径应大于其外径的6倍。（2）弱电线缆 精 应单独穿管敷设；当低电 压供电时，弱电线缆可与电源线同管敷设。（3）明敷的弱电线缆与具有强磁 场、强电场的电气设备之间 的净距离宜大于1.5m；当采用屏蔽线缆或穿金属保护管或在金属封闭线槽 内敷设时，宜大于0.8m。（4） 在沟内敷设时，应敷设在支架上或线槽内。弱电线缆在沟内支架上敷设 时，弱电线缆应敷设在最下层支架。 （5）梯架（托盘）内线缆固定要求：垂直敷设时，在线缆的上端 和每间隔1.5m处应进行固定；水平敷 设时，在线缆的首、尾、转弯及每间隔5～10m处应进行固定。 应根据线缆的类别、数量、缆径、芯数分束 绑扎，绑扎间距不宜大于1.5m。 18.系统检测前应提供的资料不包括（ ）。 8 A.设备采购文件 B .工程技术文件 1 7 9 8 4 C.设备材料进场检验记录 D.分项 工程质量验收记录 信 3 微 E.系统调试记录 系 联 一 【答案】AE 唯 【解析】系统检测前应提交资料： 1）工程技术文件； 2）设备材料进场检验记录和设备开箱检验记录； 3）自检记录； 4）分项工程质量验收记录； 5）试运行记录。 三、案例分析题 案例一 【背景资料】 A公司承接一机电工程项目，承包内容包括通风空调工程、建筑智能化工程、建筑给水排水及供暖工 程和消防工程等。其中通风空调和供暖工程分包给B公司施工，工程设备（热泵、风机盘管）、管材（钢 -52- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 管、塑料管）、传感器、阀门等均由A公司采购，其中热泵、风机盘管设备由建设单位指定生产厂家。 施工中，A公司检查发现以下问题，并进行了整改。 （1）空气传感器安装不符合规范要求，如图所示。 室内传感器安装示意图 （2）空调水系统（钢管）、供暖系统（塑料管）的水压试验记录显示：钢管在试验压力下稳压5min， 8 7 压力降不超过0.2MPa；塑料管在试验压9力1下稳压1h，压力降不超过0.05MPa。 4 8 3 【问题】 信 微 系 1.图中的空气传感器安装应 联 如何整改？写出空气传感器安装位置的要求。 题 【答案】 押 准 精 1.图中空气传感器安装的整改措施：CO传感器应安装在房间的上部，CO₂ 传感器应安装在房间的下 部。空气传感器安装位置的要 求：应装在能正确反映空气质量状况的地方。（5分） 案例二 【背景资料】 A公司承接了某会展中心会议期间的 变配电站运行维护项目，包含变配电站35kV进线闸刀至出线柜开 关出线范围内的高低压变配电设备的运行维护 管理。运行维护时间自2019年8月1日至2019年9月30日。运 行维护管理目标：会议期间送电率100%；运行可靠 性100%；保证人身、电网和设备安全；人员到岗率100%。 8 A公司在会议前对项目的相关技术资料对照系统 实 际情况进行了核对，发现 8 变 4 9 1配 7 电系统调试检测记录 有缺失，仅有变配电设备各高、低压开关运行状况及故障 报警；电源及主供电信回 3 路电流值显示、电源电压 微 系 值显示、功率因素测量、电能计量，要求施工单位进行补充。 联 一 【问题】 唯 1.变配电系统调试检测记录缺少哪些内容。 【答案】 1.变配电系统调试检测记录缺少变压器超温报警；应急发电机组供电电流、电压及频率及储油罐液位 监视，故障报警；不间断电源工作状态、蓄电池组及充电设备工作状态检测。（5分） 案例三 【背景资料】 A公司建设5栋26层公寓楼（编号1～5号），B公司与A公司签订了施工总承包合同，其中约定将每栋 楼2部电梯均由制造商C公司的子公司D安装，D公司声明服从B公司对现场安全生产管理，并与B公司订立 了合同。D公司履行电梯安装告知手续后，根据审批的施工方案进行安装作业；5号楼电梯安装进入自检试 运行阶段，尽管D公司现场专职安全员在电梯门口放置了“正在试运行，非工作人员禁止进入电梯”的警 告标志，仍然有5名同工地非电梯安装作业人员自乘电梯至5层，电梯故障坠落至底层，造成1人重伤、4人 -53- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 轻伤的安全事故。D公司项目经理立即向公司主管领导进行了事故报告。事故发生主要原因是D公司现场 安全管理缺失，在未取得准用许可证，办理交工验收手续前，自检试运行阶段未设专人监护或门口上锁等 硬防护有效措施，存在自由进入电梯的重大安全隐患。 1号楼竣工验收合格交接后三个月，A公司对通风和空调效能提出了质疑，要求B公司补充其效能试验 报告。B公司回复，施工单位对通风和空调系统无生产负荷联合试运行及调试合格后，即可进入竣工验收。 【问题】 1.该项目通风和空调系统带生产负荷综合效能试验与调整应如何组织完成？ 【答案】 1.通风和空调系统带生产负荷综合效能试验与调整，应在已具备生产试运行的条件下进行，由A公司 负责，设计单位、A公司配合。综合效能试验与调整的项目，应由A公司根据工程性质、生产工艺要求进 行确定。（5分） 3.5电梯工程安装技术 8 7 1 一、单项选择题 4 9 8 3 信 1.下列电梯部件中，出厂文件不 系 需微要型式检验证书复印件的是（ ）。 联 A.选层器 题 B.安全钳 押 准 C.限速器 精 D.缓冲器 【答案】A 【解析】电梯设备随机文件 包括：土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器 等保证电梯安全部件的型式检验 证书复印件，设备装箱单，安装、使用维护说明书，动力电路、控制电 路与安全电路的电气原理图。 2.运行速度大于2.5m/s不大于6m/s的电 梯属于（ ）。 A.低速电梯 B.中速电梯 C.高速电梯 D.超高速电梯 8 1 7 【答案】C 8 4 9 信 3 【解析】按运行速度分类：可分为低速电梯（v≤1.0m/ s）、中速电梯（1微 .0m/s＜v≤2.5m/s）、高速 系 电梯（2.5m/s＜v≤6.0m/s）和超高速电梯（v＞6.0m/s）。 联 一 3.电梯安装试运行合格后，负责进行校验和调试的单位是（ ）。 唯 A.安装单位 B.检测单位 C.制造单位 D.管理单位 【答案】C 【解析】电梯安装单位自检试运行结束后，由制造单位负责进行校验和调试。 4.下列装置中，不属于电梯安全部件的是（ ）。 A.门锁装置 B.限速器 C.对重 D.缓冲器 【答案】C 【解析】电梯设备随机文件包括：土建布置图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器 等保证电梯安全部件的型式检验证书复印件，设备装箱单，安装、使用维护说明书，动力电路、控制电 路与安全电路的电气原理图。 -54- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 5.下列系统中，液压电梯的组成系统中不包括（ ）。 A.曳引系统 B.泵站系统 C.导向系统 D.控制系统 【答案】A 【解析】液压电梯组成：由泵站及液压系统、导向系统、轿厢系统、门系统、电气控制系统、安全保护 系统等组成。 6.下列关于电梯制造单位责任的说法，正确的是（ ）。 A.拒绝参与调试 B.有偿提供安全指导 C.对电梯的安全性能负责 D.不必负责电梯的校验 【答案】C 【解析】电梯制造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行安 全指导和监控，并按照安全技术规范的要求进行校验和调试。电梯制造单位对电梯安全性能负责。 7.电梯渐进式安全钳动作试验的载荷为（ ）。 8 7 1 A.50%额定载重量 4 9 B.100%额定载重量 8 3 信 C.110%额定载重量 微 D.125%额定载重量 系 【答案】D 联 题 押 【解析】对瞬时式安全钳准，轿厢应载有均匀分布的额定载重量；对渐进式安全钳，轿厢应载有均匀分布 精 的125%额定载重量。 8.电梯安装工程中，不属于自动扶梯分项工程的是（ ）。 A.质量监督检验 B.设备进场验收 C.土建交接检验 D.整机安装验收 【答案】A 【解析】表3.5—1电梯的分部分项工程 分部 子分部工程 分项工程 工程 1 7 8 9 曳引式、强制 设备进场验收，土建交接检验 ，驱动主机，导轨，门系8 4统，轿厢，对重，安全部 信 3 式电梯 件，悬挂装置，随行电缆 ，补偿装置，电气微装置，整机安装验收 电梯 液压电梯 设备进场验收，土建交接检验，液 压 系统，导轨联， 系 门系统，轿厢，安全部件，随 一 工程 行电缆，电气装 置，整 唯 机安装验收 自动扶梯、自 设备进场验收，土建交接检验，整机安装验收 动人行道 9.曳引式电梯设备进场验收合格后，在井道照明及电气安装前的工序是（ ）。 A.土建交接检验 B.导轨安装 C.对重安装 D.层站电气安装 【答案】A 【解析】曳引式电梯安装程序 设备进场验收→土建交接检验→井道照明安装→井道测量放线→导轨安装→曳引机（驱动主机）安装→ 限速器安装→机房电气安装→轿厢、安全钳及导靴安装→轿厢电气安装→缓冲器安装→对重安装→曳引 钢丝绳、悬挂装置及补偿装置安装→开门机、轿门和层门安装→层站电气安装→调试检验→试运行验收。 10.液压电梯导轨安装合格后的工序是（ ）。 -55- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.土建交接检验 B.千斤顶安装 C.液压配管 D.轿厢组装 【答案】B 【解析】液压电梯安装程序 设备进场验收→土建交接检验→样板架安装、放线→导轨安装→千斤顶安装→液压配管→配件安装→轿 厢组装→井道部件安装→调试检验→试运行验收。 11.关于曳引式电梯土建交接检验的验收要求，正确的是（ ）。 A.电梯安装之前，所有厅门预留孔必须设有高度不小于1200mm的安全保护围封并应采用上下开启方 式 B.轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载2倍的作用力 C.井道内应设置永久性电气照明，井道照明电压宜采用36V安全电压 D.机房电源中性线和接地线应分开，接地装置的接地电阻值不应大于10Ω 【答案】C 8 7 1 【解析】厅门预留孔必须设有高度不4 9小于1200mm的安全保护围封（安全防护门），采用左右开启方式， 8 3 信 不能上下开启。A选项错误； 微 系 轿厢缓冲器支座下的底坑地联面应能承受满载轿厢静载4倍的作用力。B选项错误； 题 押 机房电源中性线和接地 准 线应分开，接地装置的接地电阻值不应大于4Ω。D选项错误。 精 12.以下选项中，不属于电梯进场验收随机文件的是（ ）。 A.电梯安装方案 B.设备装箱单 C.电气原理图 D.土建布置图 【答案】A 【解析】选项A由安装单位提供。 电梯设备进场验收，随机文件包括土建布置 图，产品出厂合格证，门锁装置、限速器、安全钳及缓冲器 等保证电梯安全部件的型式检验证书复印件， 设备装箱单，安装、使用维护说明书，动力电路和安全电 8 路的电气原理图。 1 7 9 13.下列关于曳引式电梯悬挂装置、随行装置验收的说法 中错误的是（ ）。 信 3 8 4 微 A.随行电缆严禁有打结和波浪扭曲现象 系 联 B.轿厢每个绳头组合必须安装防螺母松动和脱落的装置 唯 一 C.使用的钢丝绳严禁有死弯 D.当轿厢完全压在缓冲器上时，随行电缆应与底坑地面接触 【答案】D 【解析】随行电缆严禁有打结和波浪扭曲现象，随行电缆在运行中应避免与井道内其他部件碰撞。当轿 厢完全压在缓冲器上时，随行电缆不得与底坑地面接触。 14.电梯进行曳引能力试验中，行程下部范围应用（ ）额定载重量进行试验。 A.50%额定载重量 B.100%额定载重量 C.110%额定载重量 D.125%额定载重量 【答案】D 【解析】曳引式电梯的曳引能力试验时，轿厢在行程上部范围空载上行及行程下部范围载有125%额定载 重量下行，分别停层3次以上，轿厢必须可靠地制停（空载上行工况应平层）。 15.关于液压电梯安装说法，错误的是（ ）。 -56- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.液压泵站及液压顶升机构安装牢固，油缸中心位移偏差应不大于2mm B.液压泵站上的溢流阀应设定在系统压力为满载压力的140%～170%时动作 C.液压泵站应设有过载保护，安全阀的调定压力不应超过额定工作载荷时压力的120% D.采用多个液压油缸并行工作的直顶式液压电梯，运行时的轿底倾斜度不应大于10% 【答案】D 【解析】液压系统压力试验合格规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间施加200% 的满载压力，持续5min后，液压系统应完好无损。采用多个液压油缸并行工作的直顶式液压电梯，运 行时的轿底倾斜度不应大于5%。 16.下列自动扶梯故障中，必须通过安全电路来完成开关断开的是（ ）。 A.无控制电压 B.接地故障 C.电路过载 D.踏板下陷 【答案】D 【解析】自动扶梯（自动人行道）无控制 电压或电路接地故障及过载时必须自动停止运行。D选项属于 8 7 1 必须通过安全触点或安全电路使开关4 9断开并停止运行的情况。 8 3 信 17.自动扶梯的梯级或自动人行道内微外盖板安装时，说法错误的是（ ）。 系 A.外盖板安装在护壁板外侧联,与护壁板成直角 题 押 B.内盖板安装在护壁板准内侧,与围裙板连接 精 C.内盖板与外盖板的接 健对齐 D.内外盖板的间隙不应大于 1.0mm 【答案】D 【解析】自动扶梯梯级、自动人行道 内外盖板安装： 外盖板安装在护壁板外侧,与护壁板成直 角;内盖板安装在护壁板内侧,与围裙板连接;内盖板与外盖板 的接健对齐,内外盖板的间隙不应大于0.5m m。 18.关于电梯轿厢导轨的要求正确的是（ ）。 8 A.导轨的下端应安装在井道墙面的导轨座上 1 7 9 8 4 B.导轨与支架之间的垫片厚度不宜超过5mm 信 3 微 C.导轨面与基准线允许偏差不应大于1mm/5m 系 联 D.轿厢导轨的工作面接头处不应有连续缝隙 唯 一 【答案】D 【解析】导轨安装 （2）导轨支架安装，每根导轨不应少于2个支架，支架间距不宜大于2.5m。 支架在井道壁上的安装应牢固。 在混凝土结构上可采用膨胀螺栓固定，混凝土结构强度应符合土建布置图要求，导轨下端应安装在井道 地面的导轨座上。 （3）导轨采用压导板固定在支架上，支架与导轨背面之间的垫片厚度不宜超过3mm, 垫片不宜超过3片； 当导轨支架与导轨背面之间的垫片厚度大于3mm、小于7mm时，垫片之间要点焊； 若超过7mm时，应先用与导轨宽度相同的钢板垫入，再用垫片进行调整，调整完毕后逐个拧紧压导板和 导轨连接板螺栓。 （4）每列导轨的工作面（包括侧面和顶面）与安装基准线的允许偏差： 轿厢导轨和设有安全钳的对重导轨不应大于0.6mm/5m； -57- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 不设安全钳的对重导轨不应大于1.0mm/5m。 两列轿厢导轨顶面间的距离允许偏差为0～+2mm, 两列对重导轨顶面间的距离允许偏差为0～+3mm。 二、多项选择题 19.从空间占位分，曳引式电梯的组成主要包括（ ）。 A.机房 B.井道 C.轿厢 D.层站 E.重量平衡系统 【答案】ABCD 【解析】曳引式电梯组成：由机房、井道、轿厢、层站四大部分组成。从系统功能划分来看，由曳引系 统、导向系统、轿厢系统、门系统、重量平衡系统、驱动系统、控制系统和安全保护系统等组成。 20.关于电梯整机验收要求的说法，正确的有（ ）。 8 7 A.电梯的动力电路必须有过载保护装 9 1置 B.断相保护装置应使电梯不发生危险故障 4 8 3 C.电梯门锁装置必须与其型式试信验证书相符 D.限速器在联动试验中应使电梯主机延时制动 微 系 E.电梯安装后轿厢应分别在 联 空载、额定载荷下进行运行试验 题 【答案】ABCE 押 准 精 【解析】电梯整机验收：（1）动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置；动 力电路必须有过载保护装置 。三相电源应有断相、错相保护功能，使电梯不发生危险故障。（2）限速 器、安全钳、缓冲器、门锁装 置必须与其型式试验证书相符。（3）限速器上的轿厢（或对重）下行标 志必须与轿厢（或对重）的实际下 行方向相符。限速器铭牌上的额定速度、动作速度必须与被检电梯相 符。限速器绳张紧开关、液压缓冲器 复位开关等必须动作可靠。限速器与安全钳电气开关在联动试验中 必须动作可靠，且应使驱动主机立即制动 。（4）上、下极限开关必须是安全触点，在端站位置进行动 作试验时必须动作正常。在轿厢（或对重）接 触缓冲器之前必须动作，且缓冲器安全压缩时，保持动作 状态。上、下极限开关是限位开关不动作后的第二 层保护，一旦动作将切断主电源8，需要复位才能重启。 1 7 9 其位置在井道顶层和底层，一般安装在导轨端，动作 距离为50～100mm。（58 4）对瞬时式安全钳，轿厢 信 3 应载有均匀分布的额定载重量；对渐进式安全钳，轿厢 应载有均匀分布的微125%额定载重量。（6）层门 系 与轿门试验时，每层层门必须能够用三角钥匙正常开启，当 一个层门或 联 轿门非正常打开时，电梯严禁启 一 唯 动或继续运行。（7）曳引式电梯的曳引能力试验时，轿厢在行 程上 部范围空载上行及行程下部范围载 有125%额定载重量下行，分别停层3次以上，轿厢必须可靠地制停（空载上行工况应平层）。轿厢载有 125%额定载重量以正常运行速度下行时，切断电动机与制动器供电，电梯必须可靠制动。当对重完全压 在缓冲器上，且驱动主机按轿厢上行方向连续运转时，空载轿厢严禁向上提升。（8）电梯安装后应进 行运行试验，轿厢分别在空载、额定载荷工况下，按电梯设计规定的每小时启动次数和负载持续率各运 行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。 21.自动扶梯进场验收的技术资料必须提供的复印件有（ ）。 A.梯级、踏板的型式检验报告复印件 B.扶手带、胶带的断裂强度证明文件复印件 C.电气原理图复印件 D.产品出厂合格证复印件 E.土建布置图复印件 【答案】AB 【解析】自动扶梯（或自动人行道）设备进场验收 -58- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （1）设备技术资料必须提供梯级、踏板的型式检验报告复印件，扶手带、胶带的断裂强度证明文件复 印件。故选择AB。 （2）随机文件应该有土建布置图，产品出厂合格证，装箱单，安装、使用维护说明书，以及动力电路 和安全电路的电气原理图。 （3）设备零部件应与装箱单内容相符，设备外观不应存在明显的损坏。 三、案例分析题 案例一 【背景资料】 某机电安装公司总承包一大型商务办公楼的机电工程，承包范围建筑给排水、建筑电气、空调通风、 消防和电梯（12部曳引式电梯）等安装工程。 在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施 细则：加强施工总平面的布置和管理，合理 布置和安放施工期间现场所需的设备，材料等，并明确设备、 8 7 1 材料等物资的需用量，曳引式电梯机房4 9的设备布置如图1所示；安装驱动主机的承重梁采用钢板制作；承 8 3 信 重梁制作安装完成，项目部自检合微格后，即用混凝土浇筑固定。 系 联 题 押 准 精 8 图1 曳引式电梯机 房设备布置示意图 1 7 9 8 4 【问题】 信 3 微 1.图1中的①、②分别表示什么部件？除机房外曳引式电 梯还有哪些组系成部分？ 联 一 【答案】 唯 1.（1）图1中①曳引机，②限速器。 （2）除机房外，曳引式电梯的组成部分还有：井道、轿厢、层站。（5分） 案例二 【背景资料】 A安装公司承接一商务楼的机电安装工程，工程内容包括：电梯安装工程，建筑智能化工程，防雷与 接地工程。 工程开工前，A安装公司编制了施工组织设计，但监理工程师认为不够全面，要求A安装公司补充。 电梯安装工程中，有曳引式电梯8台，合同约定工期为90天，开工时间为3月18日，其中6台客梯需智 能群控，2台消防电梯需在4月30日交付使用，并通过消防验收，在工程后期作为施工电梯使用，A安装公 司根据合同约定，编制了电梯施工进度计划如下（见表）。 施工进度到客梯单机试运行调试时，由于导轨的安装精度没达到技术要求，安装人员对导轨重新校正 -59- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 固定，使单机试运行比原工序多用了3天，其后面的工序均按工序时间实施，最终电梯安装工程完工，交 付业主。 【问题】 1.厅门预留孔安全防护装置的设置有什么要求？ 2.电梯运行试验时，运行荷载和运行次数（时间）各有哪些规定？ 【答案】 1.厅门预留孔必须设有高度不小于1200mm的安全保护围封，采用左右开启方式，不能上下开启，应 有足够的强度，保护围封下部应有高度不小于100mm的踢脚板，机房通向井道的预留孔设置临时盖板。 （5分） 2.电梯安装后应进行运行试验。轿厢分别在空载、额定载荷工况下，按产品设计规定的每小时启动次数和 负载持续率各运行1000次（每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。（5分） 案例三 8 7 1 【背景资料】 4 9 8 3 信 A安装公司承接一商务楼的电微梯安装工程和通风空调工程的施工，合同约定：电梯设备、冷水机组等 系 设备、材料及配件都由安装公司联采购。安装公司依据项目施工总进度计划和施工方案，编制了设备、材料 题 押 采购计划，并及时订立采购准合同。 精 对客梯自检试运行时， 有一台客梯轿厢晃动厉害，经检查是导轨的安装精度没达到技术要求，安装人 员对导轨重新校正固定。 试运行合格后，A安装公司对 电梯进行了校验和调试，一切正常。于是A公司向建设单位提出了电梯 交付使用申请，但建设单位认为电梯准 用程序存在问题，未予接收。 在通风空调工程施工时，在冷水机组 和其他设备单机试运转全部合格后，进行了通风与空调系统无生 产负荷下的联合试运行，对系统进行了风量、 防排烟系统的测定和调试。 【问题】 8 1.建设单位拒绝A公司电梯的交付使用是否合理， 说明理由。 9 1 7 8 4 【答案】 信 3 微 系 1.合理。理由：（1）A公司对电梯进行了校验和调试不合 理，应由联制造单位负责进行校验和调试。 一 （2）A公司未向有关检验检测机构报验要求监督检验；检验和 调 试符 唯合要求后，并经监督检验合格，可 以交付使用。（5分） 案例四 【背景资料】 某机电施工单位总承包一超高层商务楼机电安装工程。承包范围：建筑给水排水、建筑电气、空调通 风、消防和电梯工程安装等。工程所需的三联供机组、电梯和自动扶梯等主要设备由建设单位采购。工期 为210D不可延误，每延误一天扣罚5万元人民币。 自动扶梯等设备进场验收合格，资料齐全。安装后，某台自动扶梯试运行时，发生机械传动部分质量 故障，经检查是某个梯级轴（如下图）制造质量的问题，影响了自动扶梯的安装精度和运行质量，损坏了 中间传动环节，经制造厂提供零部件返工返修后，自动扶梯安装试运行合格，但整个工期延误了14D为此， 建设单位扣罚机电施工单位的延误费用，机电施工单位对扣罚的费用提出异议。 -60- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 自动扶梯机械部分安装示意图 【问题】 1.自动扶梯进场验收的技术资料必须提供哪些文件的复印件？随机文件有哪些内容？ 2.自动扶梯机械部分安装示意图中的①、②、③分别表示为什么部件？ 【答案】 8 7 1 1.自动扶梯进场验收的技术资料必4 9须提供梯级或踏板的型式检验报告复印件，胶带断裂强度证明文件 8 3 信 复印件。随机文件有：土建布置图微，产品出厂合格证，设备装箱单，安装、使用维护说明书，以及动力电 系 路和安全电路的电气原理图。（联5分） 题 押 2.①是梯级，②是牵引准链条及链轮，③是导轨系统。（3分） 精 3.6消防工程施工技术 一、单项选择题 1.下列关于消防给水及消火栓系统施 工技术要求的说法中，错误的（ ）。 A.消防水泵出水管上应安装消声止回阀 、控制阀和压力表 B.地下式消火栓顶部进水口或顶部出水口 应正对井口 C.顶部进水口或顶部出水口与消防井盖底面的 距离不应大于0.5m 8 D.室内消火栓栓口不应安装在门轴侧,栓口中心距 地面应为1.1m 9 1 7 8 4 【答案】C 信 3 微 系 【解析】顶部进水口或顶部出水口与消防井盖底面的距离不 应大于0.4联m。 一 2.排烟防火阀的安装方向应正确，阀门应（ ）方向关闭。 唯 A.垂直气流 B.逆气流 C.平等气流 D.顺气流 【答案】D 【解析】排烟防火阀的安装方向、位置应正确，阀门应顺气流方向关闭。 3.防火分区两侧的排烟防火阀，距墙表面应不大于（ ）。 A.200mm B.250mm C.150mm D.300mm 【答案】A 【解析】防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。排烟防火阀应设独立的支吊架。 4.关于消防工程水灭火系统施工要求，下列说法正确的是（ ）。 A.自动喷水灭火系统的管道横向安装宜设1%的坡度 B.室内消火栓栓口不应安装在门轴侧 -61- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.室内消火栓栓口中心距地面应为1.5m D.自动喷水灭火系统的喷头安装必须在系统试压前进行 【答案】B 【解析】自动喷水灭火系统的管道横向安装宜设2%～5%的坡度，且应坡向排水管。A选项错误；室内消 火栓栓口不应安装在门轴侧，栓口中心距地面应为1.1m。C选项错误；喷头安装必须在系统试压、冲 洗合格后进行。D选项错误。 5.在消火栓系统施工中，消火栓箱体安装稳固的紧后工序是（ ）。 A.干管安装 B.管道试压 C.管道冲洗 D.附件安装 【答案】D 【解析】消火栓系统施工程序：干管安装→立管、支管安装→箱体稳固→附件安装→强度和严密性试验 →冲洗→系统调试。 6.自动喷水灭火系统的安装过程中，管道 试压的紧后工序是（ ）。 8 7 1 A.管道冲洗 4 9 B.报警阀安装 8 3 信 C.减压装置安装 微 D.系统通水试验 系 【答案】A 联 题 押 【解析】自动喷水灭火系统施工程序：干管安装→报警阀安装→立管安装→分层干、支管安装→喷洒头 准 精 支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通 水调试。 7.细水雾灭火系统安装时，喷头 与管道连接宜采用的密封材料是（ ）。 A.聚四氟乙烯 B.麻丝 C.O型圈密封 D.胶粘剂 【答案】C 【解析】喷头安装应在管道试压、吹扫合格后 进行。喷头与管道的连接宜采用端面密封或O型圈密封， 8 不应采用聚四氟乙烯、麻丝、胶粘剂等密封材料。 1 7 9 8.以下选项中，固定消防炮灭火系统施工完毕后应做的 调试是（ ）。 信 3 8 4 微 A.吸水管路调试 B.动力源 调试 系 联 C.控制装置调试 D.喷射功能调 试 唯 一 【答案】D 【解析】固定消防炮灭火系统施工完毕后，应做喷射功能调试。 9.灭火剂储存装置安装后，泄压装置的泄压方向不应朝向（ ）。 A.地面 B.上面 C.操作面 D.立面 【答案】C 【解析】灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。 10.下列不属于气体灭火系统的调试内容的是（ ）。 A.泡沫消火栓的冷喷试验 B.模拟启动试验 C.模拟喷气试验 D.模拟切换操作试验 【答案】A 【解析】气体灭火系统的调试项目应包括模拟启动试验、模拟喷气试验和模拟切换操作试验。A选项属 -62- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 于泡沫灭火系统的调试内容。 11.下列设备安装时，不能采用橡胶减振垫的是（ ）。 A.冷水机组 B.排烟风机 C.空调机组 D.冷却塔 【答案】B 【解析】防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统共 用且需要设置减振装置时，不应使用橡胶减振装置。 12.下列仓库中，能使用自动喷水灭火系统的是（ ）。 A.聚乙烯储备仓库 B.锌粉储存库 C.低亚硫酸钠仓库 D.碳化钙仓库 【答案】A 【解析】储存锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓库不得设置室内外消防给水。 13.下列总面积在1000～2000m²的建筑场所 应申请消防验收的是（ ）。 8 7 1 A.医院的门诊楼 4 9 B.博物馆的展示厅 8 3 信 C.大学的食堂 微 D.中学的教学楼 系 【答案】D 联 题 押 【解析】建筑总面积大于准1000m²的托儿所、幼儿园的儿童用房，儿童游乐厅等室内儿童活动场所，养老 精 院、福利院，医院、疗养院的病房楼，中小学校的教学楼、图书馆、食堂，学校的集体宿舍，劳动密集 型企业的员工集体宿舍。在建设工程竣工后向消防设计审查验收主管部门申请消防验收。 14.属于特殊建设工程的项目，（ ）应当向主管部门申请消防设计审查，并在建设工程竣工后申请消防 验收。 A.建设单位 B.施工总承包 C.分包单位 D.监理单位 【答案】A 8 【解析】特殊建设工程，建设单位应当向本行政区 域内地方人民政府住房和城乡1 7建设主管部门申请消防 9 8 4 设计审查，并在建设工程竣工后向消防设计审查验收主 管部门申请消防验收信。3 微 15.特殊建设工程消防验收所需资料不包括（ ）。 系 联 一 A.消防验收申报表 B.施工进度计 划 唯 C.工程竣工验收报告 D.涉及消防的建设 工程竣工图纸 【答案】B 【解析】特殊建设工程消防验收所需资料 （1）消防验收申报表。 （2）工程竣工验收报告。 （3）涉及消防的建设工程竣工图纸。 二、多项选择题 16.下列关于防烟排烟系统的施工要求，说法错误的有（ ）。 A.防火风管的本体、框架与固定材料、密封材料必须为难燃材料 B.防火分区两侧的防火阀，距墙表面应大于200mm C.防火阀直径或边长尺寸大于等于800mm时，宜设置独立支吊架 -63- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D.防排烟系统的柔性短管必须采用不燃材料 E.防排烟系统的允许漏风量应按高压系统风管确定 【答案】ABCE 【解析】选项A正确说法为：防火风管的本体、框架与固定材料、密封材料必须为不燃材料；选项B 正确的说法为：防火分区隔墙两侧的防火阀，距墙表面不应大于200mm；选项C的正确说法为：边长 （直径）大于或等于630mm的防火阀或边长（直径）大于1250mm的弯头和三通应设置独立的支吊架。 选项E的正确说法为：排烟风管的允许漏风量应按中压系统风管确定。 17.消防水泵出水管上应安装（ ）。 A.过滤器 B.止回阀 C.控制阀 D.压力表 E.泄压阀 【答案】BCD 【解析】消防水泵出水管上应安装消声止 回阀、控制阀和压力表；系统的总出水管上还应安装压力表和 8 7 1 压力开关；安装压力表时应加设缓冲4 9装置。 8 3 信 微 三、案例分析题 系 联 题 押 案例一 准 精 【背景资料】 安装公司承接了某大学图 书馆的消防安装工程，内容包含：消防给水及消火栓系流、自动喷水灭火系 统，高压细水雾灭火系统和火灾自动报警安装，该图书馆共三层，总建筑面积为4200平方米，高14m，其 中一、二层为阅览室，采用自动喷水灭火系统；三层为藏书室，采用高压细水雾灭火系统。工程开工前， 项目部完成了施工组织设计及施工方案编制等技术准备工作，并由方案编制人员向施工人员进行了技术交 底。交底时使用了大量的细部节点图如下图。 并对消防水泵接合器组装进行交底。 8 1 7 9 8 4 信 3 微 系 联 一 唯 工程开工后，监理单位在审查点型烟感火灾探测器进场报验资料时，发现缺少3C认证，证书经补充后 通过验收。 工程完工后，建设单位组织设计单位、监理单位、施工单位进行了消防工程验收，涉及消防的各分部 分项工程验收合格，并在验收合格之日起5个工作日内向消防设计审核部门办理了消防验收备案。 【问题】 1.图中1.2号件的名称是？水流是流向A还是B？ 2.点型烟感火灾探测器的进场报验资料还应有哪些？ 3.建设单位向消防主管部门办理验收备案的做法是否合规？ 【答案】 -64- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.（1）1是止回阀；2是安全阀； （2）水流流向A。（3分） 2.点型烟感火灾探测器的进场报验资料还应有：清单、使用说明书、质量合格证明文件、国家法定质 检机构的检验报告等文件。（5分） 3.（1）不合规； （2）原因：该大学图书馆面积为4200m2，超过2500m2，竣工验收后应向消防设计审查验收主管部门 申请消防验收，办理备案不妥。（5分） 案例二 【背景资料】 A公司承接了某商场（建筑总面积10万㎡）的机电安装工程，工程内容包括：建筑给排水，通风与空 调系统，消防工程，电梯工程，建筑电气等，材料设备均由施工单位采购。项目部通过对影响施工质量的 因素特性分析，编制质量预控方案及质量预防措施，并在施工过程中加以实施。在通风空调系统风管安装 8 的日常检查时，监理工程师发现某段风管1 7（工作压力2000Pa）安装示意图如下，要求施工单位进行整改。 9 4 8 风管系统安装完毕后，项目部对安装信 3后的主、干风管分段进行了试验。 微 【问题】 系 联 题 1.商场竣工验收合格后，押建设单位应当申请消防验收还是消防验收备案？申请时应当提交哪些资料？ 准 【答案】 精 1.（1）建筑总面积10万 ㎡的商场为特殊建设工程，建设单位应当申请消防验收。 （2）提交的资料：消防验收 申报表；工程竣工验收报告；涉及消防的建设工程竣工图纸。（5分） 案例三 【背景资料】 A单位中标某商务大厦的机电安装工程。 该大厦30层，其中1—6层是商业区，地下三层为停车厂，自 动扶梯12部，液压电梯1部，曳引式超高速电梯1 2部。A单位把电梯工程分包给具有专业资质的B单位，消 8 防工程分包给具有相应资质的C单位。 9 1 7 8 4 事件一：A单位质检员在巡检过程中，发现C单位的人 员将火灾自动报警线信和 3 广播线共管敷设；消防控 微 制器的主电源用插头与消防电源连接。 系 联 一 事件二：大厦设置了单独排烟系统，屋顶排烟风机安装如下 图所示唯。监理人员指出其中的不妥之处， 要求施工单位改正。 【问题】 1.事件一中，C单位施工中有哪些错误，应如何改正？ 2.屋顶排烟风机安装有何不妥，如何改正。 -65- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】 1.错误（1）：火灾自动报警线和广播线共管敷设。改正：火灾自动报警线应单独布线，穿入金属管 内或金属线槽中。 错误（2）：消防控制器的主电源用插头与消防电源连接。改正：控制与显示类设备应与消防电源、 备用电源直接连接，不应使用电源插头。（4分） 2.不妥之处（1）：排烟风机通过弹簧减振器安装在混凝土基础上。 改正：拆除弹簧减振器，将排烟风机直接设在混凝土基础上； 不妥之处（2）：排烟风机与风管采用硅钛不燃软连接进行连接。 改正：应拆除软连接，将风机与风管直接连接。（4分） 案例四 【背景资料】 某建设单位新建超高层传媒大厦项目，地下停车库施工过程中，自动喷水灭火系统的直立型喷洒头运 8 至施工现场，经验收后，A单位立即与消1 7防水管道进行了连接安装，直立型喷洒头的安装如下图所示，经 9 4 8 监理工程师质量检查，该施工被叫停信 3并整改。施工过程中，建设单位由于运营需求，提出该大厦低区办公 微 层须提前进行消防验收，并入驻系办公。 联 题 押 准 精 8 1 7 9 8 4 地下停车库直立型喷洒 头安装示意图 信 3 微 【问题】 系 联 1.请说明地下停车库自动喷水灭火系统施工被监理工程师要 求整改 唯 一的原因。 2.建设单位要求低区办公层提前进行消防验收的要求可执行吗？ 应具备哪些条件？ 【答案】 1.监理工程师要求整改的原因：（1）喷头安装必须在系统试压、冲洗合格后方可进行，进场即与 管道连接安装是错误的。（2）图中地下停车库直立型喷头溅水盘距顶板 350mm 错误，应为75～150mm。 （5 分） 2.可以。对于大型建设工程需要局部投入使用的部分，根据建设单位的申请，可实施局部建设工程消 防验收。该新建超高层传媒大厦项目属于特殊建设工程，消防验收的条件包括：（1）完成工程消防设计 和合同约定的消防各项内容。（2）有完整的工程消防技术档案和施工管理资料。（3）建设单位对工程涉 及消防的各分部分项工程验收合格；施工、设计、工程监理、技术服务等单位确认工程消防质量符合有关 标准。（4）消防设施性能、系统功能联调联试等内容检测合格。（10分） -66- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 4 章 工业机电工程安装技术 4.1机械设备安装技术 一、单项选择题 1. 在设置基准线和基准点时，下列（ ）不是应遵循的原则。 A.安装检测和使用方便 B.易于移动和调整 C.标记清晰和容易辨识 D.有利于保持而不被毁损 【答案】B 【解析】基准线和基准点应具有稳定性和耐久性，而不是易于移动和调整，否则会影响测量或检测的准 确性。选项A、C、D均符合基准线和点设定的原则。 2.下列常用设备找正检测方法中，检测精度为1mm的是（ ）。 A.钢丝挂线法 8 B.放大镜观察接触法 7 1 9 C.导电接触讯号法 8 4 D.精密全站仪测量法 3 信 【答案】A 微 系 联 【解析】常用设备找正检测 题 方法有：钢丝挂线法，检测精度为1mm；放大镜观察接触法，检测精度为 押 0.05mm；导电接触讯号准法，检测精度为0.05mm；高精度经纬仪、精密全站仪测量法可达到更精确的检 精 测精度。 3.下列设备安装的一般程序， 正确的是（ ）。 A.施工准备→基础测量放线→ 设备开箱检查 B.测量放线→垫铁设置→设备吊装 就位 C.设备吊装就位→设备固定与灌浆→设 备安装调整 D.设备固定与灌浆→润滑与设备加油→零 部件清洗与装配 【答案】B 8 【解析】机械设备安装的一般程序为：开箱检查→ 基础验收→测量放线→垫铁设1 7 置→吊装就位→安装调 9 8 4 整→设备固定与灌浆→零部件清洗与装配→润滑与加油 →设备试运行→工程信验3收。 微 4.汽轮机与发电机的联轴器装配定心时，关于控制安装偏差 的说法，错误系的是（ ）。 联 一 A.调整两轴心径向位移时，运行中温度高的一端应高于温度 低的一唯端 B.调整两轴线倾斜时，上部间隙小于下部间隙 C.调整两端面间隙时选择较大值 D.应考虑补偿温度变化引起的偏差 【答案】A 【解析】调整两轴心径向位移时，运行中温度高的一端应低于温度低的一端 5.对开式滑动轴承的装配内容不包括（ ）。 A.胀套 B.清洗 C.刮研 D.检查 【答案】A 【解析】对开式滑动轴承的装配内容：轴承清洗、检查、刮研、装配、间隙和压紧力的调整。 6.现场组装的大型设备各运动部件之间的相对运动精度不包括（ ）。 A.直线运动精度 B.圆周运动精度 -67- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.传动精度 D.配合精度 【答案】D 【解析】现场组装大型设备各运动部件之间的相对运动精度包括直线运动精度、圆周运动精度、传动精 度等。 7.下列设备中，其安装基础不需设置沉降观测点的是（ ）。 A.汽轮发电机 B.大型储罐 C.透平压实机 D.80m³储油罐 【答案】D 【解析】设备基础有预压和沉降观测要求时，应经预压合格，并有预压和沉降观测详细记录。如汽轮发 电机组、透平压缩机组、大型储罐等。 8.机械设备安装中，垫铁不能实现的功能是（ ）。 A.调整水平 B.传递载荷 C.调整标高 D.减少震动 8 7 1 【答案】D 4 9 8 3 信 【解析】垫铁设置：通过调整垫微铁高度来找正调平设备的标高和水平。通过垫铁组把设备的重量、工作 系 载荷和固定设备的地脚螺栓预联紧力，均匀传递给基础。 题 9.关于齿轮装配的说法， 准 正押确的是（ ）。 精 A.齿轮的端面与轴肩端面不应靠紧贴合 B.圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面下部 C.用压铅法检查传动齿轮啮合的接触斑点 D.基准端面与轴线的垂直度应符合传动要求 【答案】D 【解析】A选项错误，齿轮装配时， 齿轮基准面端面与轴肩或定位套端面应靠紧贴合。B选项错误，圆 柱齿轮和蜗轮的接触斑点，应趋于齿侧 面中部。C选项错误，用着色法检查传动齿轮啮合的接触斑点。 10.对开式滑动轴承间隙的检测及调整中，轴颈 与轴瓦的顶间隙采用（ ）检查。 A.压铅法 B.塞尺 8 C.游标卡尺 D .千分表 1 7 9 8 4 【答案】A 信 3 微 【解析】顶间隙：轴颈与轴瓦的顶间隙可用压铅法检查， 铅丝直径不宜大系于顶间隙的3倍。 联 11.机械设备典型零部件装配的要求，正确的是（ ）。 唯 一 A.齿轮装配时，圆柱齿轮和蜗轮的接触斑点应趋于齿侧面顶部 B.联轴器装配时，应将两个半联轴器每转180°测量一次 C.滑动轴承装配时，轴颈与轴瓦的侧间隙可用塞尺检查 D.采用温差法装配滚动轴承时，加热温度不应高于150℃ 【答案】C 【解析】A选项错误，圆柱齿轮和蜗轮、蜗杆的接触斑点，应趋于齿侧面中部。B选项错误，联轴器装 配时，应将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同 一直径两端测点的轴向测量值。D选项错误，采用温差法装配滚动轴承时，轴承的加热温度不应高于 120℃，冷却温度不应低于﹣80℃。 12.设备基础的质量因素中，影响安装精度的主要是（ ）。 A.装配精度 B.沉降和强度 C.接触面积 D.温度和湿度 -68- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】B 【解析】设备基础对安装精度的影响主要是强度和沉降。 13.在汽轮机与发电机联轴器进行找正时，两端面间隙在允许偏差内应选择（ ）。 A.较大值 B.中间值 C.较小值 D.最小值 【答案】A 【解析】汽轮机、干燥机在运行中通蒸汽，温度比与之连接的发电机、鼓风机、电动机高，在对这类机 组的联轴器装配定心时，应考虑温差的影响，控制安装偏差的方向。调整两轴心径向位移时，运行中温 度高的一端（汽轮机、干燥机）应低于温度低的一端（发电机、鼓风机、电动机），调整两轴线倾斜时， 上部间隙小于下部间隙，调整两端面间隙时选择较大值，使运行中温度变化引起的偏差得到补偿。 14.关于典型设备单机试运行要求，以下描述符合要求的是（ ）。 A.轴承箱和油池润滑油的温升不应超过环境温度20℃ B.试运转的介质宜采用清水 8 7 1 C.滑动轴承温度不应大于80℃ 4 9 8 3 信 D.滚动轴承温度不应大于90℃微 系 【答案】B 联 题 押 【解析】A、C、D选项 准 错误，轴承、轴承箱和油池润滑油的温升不应超过环境温度40℃，滑动轴承的 精 温度不应大于70℃，滚动轴承的温度不应大于80℃。 15.关于压缩机空负荷试运行 后进行的操作，不正确的是（ ）。 A.停机后立刻打开曲轴箱检查 B.排除气路及气罐中的剩余压力 C.清洗过滤器和更换润滑油 D.排除汽缸及管路中的冷凝液 【答案】A 【解析】压缩机空气带负荷单机试运行后， 应排除气路和气罐中的剩余压力，清洗过滤器和更换润滑油， 排除进气管及冷凝收集器和汽缸及管路中的冷 凝液；需检查曲轴箱时，应在停机15min后再打开曲轴箱。 8 1 7 二、多项选择题 8 4 9 信 3 16.设备找平、找正、找标高的测点通常选择在（ ）上 。 微 系 A.设备的主要工作面 B.部件上加 工精度较一高 联 的表面 唯 C.设备的主要受力面 D.滑动部件的滑 动 面 E.零部件的主要结合面 【答案】ABE 【解析】设备找平、找正、找标高的测点。测点部位，一般选择在设计或设备技术文件指定的部位，如 设备的主要工作面，部件上加工精度较高的表面，零部件间的主要结合面，支承滑动部件的导向面，轴 承座剖分面、轴颈表面、滚动轴承外圈，设备上应为水平或铅垂的主要轮廓面。 17.有预紧力要求的螺纹连接，常用的紧固方法有（ ）。 A.定扭矩法 B.扭角法（转角法） C.扭断螺母法 D.液力拉伸法 E.冷冻法 【答案】ABECD 【解析】有预紧力要求的螺纹连接常用紧固方法：定扭矩法、扭角法（转角法）、扭断螺母法、液力拉 -69- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 伸法、加热法。 18.设备找正时，常用的检测方法有（ ）。 A.钢丝挂线法 B.放大镜观察接触法 C.显微镜观察法 D.高精度经纬仪测量法 E.导电接触讯号法 【答案】ABDE 【解析】常用设备找正检测方法有：钢丝挂线法，检测精度为1mm；放大镜观察接触法，检测精度为 0.05mm；导电接触讯号法，检测精度为0.05mm；高精度经纬仪、精密全站仪测量法可达到更精确的检 测精度。 19.下列选项中，属于过盈配合件的装配方法的有（ ）。 A.锤击法 B.加热装配法 C.低温冷装配法 D.铰孔装配法 E.压入装配法 8 7 1 【答案】BCE 4 9 8 3 信 【解析】过盈配合件装配：一般微采用压入装配、低温冷装配和加热装配法，在安装现场主要采用加热装 系 配法。 联 题 押 20.下列关于垫铁设置的说 准 法，符合规范要求的有（ ）。 精 A.放置平垫铁时，厚的宜放在下面，薄的宜放在中间 B.垫铁不得设置在底座主要 受力部位 C.设备底座有接缝处的两侧，应 各设置一组垫铁 D.每组垫铁的块数不宜超过5块 E.设备调平后，垫铁应与设备底座点焊 牢固 【答案】ACD 【解析】每个地脚螺栓旁边至少应有一组垫铁 ，并应设置在靠近地脚螺栓和底座主要受力部位下方。B 8 选项错误。除铸铁垫铁外，设备调整完毕后各垫铁 相互间用定位焊焊牢。E选项1 7错误。 9 8 4 21.机械设备安装基准线和基准点设定时应遵循的原则有 （ ）。 信 3 微 A.使用方便 B.有利于 保持而不被毁损系 联 一 C.容易辨识 D.关联设备不 应相互唯采用 E.标记清晰 【答案】ABCE 【解析】基准线和基准点设定的原则：安装检测、使用方便；有利于保持而不被毁损；标记清晰，容易 辨识。 22.机械设备联轴器装配时，需要测量的项目有（ ）。 A.两轴心径向位移 B.外径光洁度 C.联轴器的外径圆度 D.两轴线倾斜 E.联轴器的端面间隙 【答案】ADE 【解析】联轴器装配时，两轴心径向位移、两轴线倾斜和端面间隙需要测量。 23.机械设备典型零部件装配主要包括（ ）。 A.齿轮装配 B.轴承装配 -70- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.螺纹连接件装配 D.活动地脚螺栓连接 E.设备管路的安装 【答案】ABC 【解析】机械设备典型零部件装配主要包括螺纹连接件装配、过盈配合件装配、齿轮装配、联轴器装配、 轴承装配等。 24.胀锚地脚螺栓安装时，符合施工要求的有（ ）。 A.螺栓中心距基础边缘的距离不小于5倍的胀锚螺栓直径 B.安装胀锚螺栓的基础强度不得大于10MPa C.钻孔处不得有裂缝 D.钻孔时应防止钻头与基础中的钢筋、埋管等相碰 E.钻孔直径和深度应与胀锚地脚螺栓相匹配 【答案】CDE 【解析】A选项错误，胀锚地脚螺栓中 8 心 到基础边缘的距离不小于7倍的胀锚地脚螺栓直径。B选项错 7 1 误，安装胀锚地脚螺栓的基础强度不4 9得小于10MPa。 8 3 信 25.下列选项中，关于垫铁的设置要微求正确的有（ ）。 系 A.每个地脚螺栓旁边至少应联有一组垫铁 B.垫铁不得设置在底座主要受力部位 题 押 C.垫铁端面应露出设备准底面外缘 D.每组垫铁的块数不宜超过5块 精 E.设备调平后，垫铁应 与设备底座点焊牢固 【答案】ACD 【解析】设置垫铁：设备每个地 脚螺栓近旁至少设置一组垫铁，设置在加强筋下；每组垫铁的块数不宜 超过5块，放置平垫铁时，厚的宜放 在下面，薄的宜放在中间；斜垫铁应成对相向使用，搭接长度不应 小于全长的3/4；垫铁组高度宜为30～ 80mm，平垫铁宜露出10～30mm，斜垫铁宜露出10～50mm；垫 铁端面应露出设备底面外缘，垫铁组伸入设 备底座底面的长度应超过设备地脚螺栓的中心；每组垫铁应 放置整齐、平稳，接触良好；设备调平后，每 组垫铁均应压紧。若是卧式带滑动端的设备，滑动端预埋 8 板上严禁放置垫铁。 1 7 9 8 4 26.测量误差对安装精度的影响主要有（ ）。 信 3 微 A.零部件装配精度 B.设备基 础温度变形 系 联 一 C.设备制造精度 D.基准精度 唯 E.仪器精度 【答案】DE 【解析】测量误差对安装精度的影响主要是仪器精度、基准精度、技能水平和责任心。A、B、C选项均 不属于测量因素。 27.离心泵单机试运转后应完成的工作包括（ ）。 A.应关闭泵的入口阀门 B.关闭附属系统的阀门 C.用清水冲洗泵 D.放净泵内积存的液体 E.提交试运行记录 【答案】ABCD 【解析】离心泵试运行后，应关闭泵的入口阀门，待泵冷却后再依次关闭附属系统的阀门；输送易结晶、 凝固、沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道；放净泵内积存的 液体。 -71- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 三、案例分析题 案例一 【背景资料】 某机电工程施工单位承包了一项工业机电项目安装工程，工程内容包括钢结构厂房制作安装，工艺设 备安装，工业管道，电气及自动化仪表设备安装。合同约定，钢结构主体材料H型钢由建设单位供货。根 据住房和城乡建设部相关规定，本钢结构工程为危险性较大的分部分项工程。施工单位按照该规定的要求， 对钢结构安装工程编制了专项方案，并按规定程序进行了审批。 施工过程中，监理工程师发现下列情况： 钢结构用H型钢没有出厂合格证和材质证明，也无其他检查检验记录。建设单位现场负责人表示，材 料质量由建设单位负责，并要求尽快进行施工。施工单位认为H型钢是建设单位供料，又有其对质量的承 诺，因此仅进行数量清点后就用于施工。 施工单位在设备基础位置、标高、几何尺寸及外观、预埋地脚螺栓验收合格后，即开始了4000t压机设 8 7 备的安装工作。因查验4000t压机设备基 9 础1验收资料不齐，项目监理工程师下发了暂停施工的“监理工作通 4 8 3 知书”。 信 微 系 施工单位在使用250t履带吊 联 进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指 题 挥人员立即停止了吊装作业押，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人 准 精 员进行了妥善处理。 【问题】 1.对4000t压机基础验收时还 应提供哪些合格证明文件和详细记录？ 【答案】 1.应提供设备基础质量合格证明文 件、基础预压和沉降观测详细记录。（3分） 案例二 【背景资料】 8 A施工单位项目部承担某石油化工项目施工，其 中再生塔直径3.2m、长度46.29m 1 7 、重78.6t，在制造厂完 8 4 成附塔管线和爬梯平台安装，整体到货。施工合同中约定 ：总价暂估，结算时信以 3 合同约定的工程单价和实 微 系 际工程量计算，工程单价不做调整。 联 一 项目部进场后，A施工单位编写了专项施工方案，拟采用25 0t 履带 唯起重机为主吊，90t履带起重机溜尾， 整体吊装。施工过程中发生了下列事件： （1）工程开工后，钢材大幅涨价，A施工单位因工程成本增加，向业主提出费用索赔。 （2）在再生塔器制造厂内，A施工单位租赁给B分包单位的门式起重机在施工时发生故障，使用该机 械施工的B分包单位的工作延误5d，造成人员窝工5d，B分包单位向A施工单位索要工期和费用索赔。 （3）施工过程中，拟采用的250t履带起重机资源出现问题，延误进场，临时协调300t履带起重机进场 赶工期，A施工单位增加机械费用约4.5万元、人工费用2.6万元。 （4）再生塔器的底部安装如下图示意，监理检查时发现塔器的垫铁安装存在质量问题：垫铁间距过 大、垫铁6块不符合规定，同时还存在其他质量问题，要求项目部整改。 -72- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 再生塔器地脚螺栓、垫铁安装示意图 【问题】 1.针对图中的质量问题应如何整改？ 【答案】 1.图中质量问题整改措施：（1）垫铁间的距离550mm过大，应加一组垫铁。（2）垫铁块数超过5 块，应去掉一块斜垫铁，斜垫铁应配对使用，薄的平垫铁应更换为厚的平垫铁。（3）螺栓应用双螺母锁 紧。（5分） 7 8 1 9 4 8 信 3 案例三 微 系 【背景资料】 联 题 A安装公司承包某制药厂押的机电工程施工，厂房土建及配套工程由B建筑公司承建，已完工。主机设备、 准 精 电气设备和控制设备由建设单位采购，采购到施工现场需60d。其他设备、材料由A安装公司采购。 A安装公司项目部进场后 ，依据该制药厂设备的合同、设计、安装工艺要求，编制了制药厂机电工程 安装工作内容、逻辑关系及工作 持续时间表。 制药厂机电工程安装工作内容、 逻辑关系及工作持续时间表 序号 工作内容 紧前工作 持续时间（d） 1 施工准备 —— 10 2 设备订货 —— 8 60 1 7 9 3 基础验收 1 8 4 30 信 3 微 4 电气设备安装 1 系 30 联 一 5 主机安装 2、 3 唯 75 6 控制设备安装 2、3 20 7 调试 4、5、6 25 8 配套设施安装 6 10 9 试运行 7、8 20 混凝土基础检查验收时，B建筑公司提供了设备基础强度合格证明文件，混凝土强度符合设计要求， 但设备基础位置、标高、几何尺寸与设计图要求存在允许偏差，基础外观质量验收不合格，监理工程师要 求B建筑公司返工，整改后混凝土基础验收合格，但使基础验收的工作时间用了50d。 主机设备和控制设备在运输中，因受到台风影响，使该主机设备和控制设备到达施工现场比进度计划 晚了10d。但建设单位仍要求工程按原计划工期完工，项目部增加施工人员，在关键工作上进行赶工，调 整进度计划，使制药厂机电工程仍按合同工期完成。 【问题】 -73- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.应如何对设备的基础位置、标高、几何尺寸进行检查测量？检查测量的主要内容有哪些？ 【答案】 1.应按照规范允许偏差对设备基础位置、标高和几何尺寸进行复检。检查基础坐标、中心线位置时， 应沿纵、横两个方向测量，并取其中的最大值。检查测量的主要内容包括：基础的坐标位置，不同平面标 高，平面外形尺寸，平面水平度，基础立面的铅垂度，预留孔洞的中心位置、深度和孔壁铅垂度，预埋板 或其他预埋件的位置、标高等。（5分） 案例四 【背景资料】 某安装公司承接12万t级的粮食存储和转运基地的机电设备安装工程，基地位于南方某沿海地区码头， 储粮建筑主要有计量塔、卸船码头转接塔、装船码头转接塔、进仓转接塔、出仓转接塔、进仓栈桥、出仓 栈桥、汽车发放站、钢筋混凝土立筒仓、钢筋混凝土浅圆仓等。机电工程包括2条能力为2000t/h的进仓生 产作业线和2条能力为1000t/h的出仓生产作业线。 8 作业线的带式输送机40台，输送长度1 7为8000多延长米。钢立柱、钢栈桥制作安装，各类储存仓内的给 9 4 8 水排水、电气、通风空调等机电系统信安3装，工作量较大，设备采购数量大，工程施工工期紧，交叉作业多， 微 带式输送机各部件包装运输至现系场后由安装公司负责现场组装安装，包括设备组装、皮带安装等工序，安 联 题 装工程单独编制了带式输送押机的安装方案，明确了施工方案和技术要求，确保设备安装精度。 准 为确保码头周边的施精工环境，建设单位的招标文件中明确了绿色施工的要求，在项目管理过程中由专 人负责绿色施工的协调工作。 安装公司项目部建立了以项目经理为第一责任人的绿色施工管理体系，对本 工程绿色施工组织全面实施。 安装公司在距离项目1km的临时 租用地内采用周转式活动房，建办公、食堂、浴室和职工宿舍等用房， 并采取以下管理措施： （1）设置了密闭式垃圾容器进行垃圾 分类收集，定期清理，对可回收垃圾进行回收。 （2）生活用水采用节水系统和节水器具，并 在食堂、宿舍区、办公区分别安装电能表、电表进行计量。 （3）办公区设置了电池、墨盒回收箱，统一处 理 。 1 7 8 9 【问题】 信 3 8 4 微 1.写出带式输送机设备安装的一般程序。常用的设备找正 方法有哪些？系 联 【答案】 一 唯 1.带式输送机设备安装的一般程序：开箱检查→基础验收→测量 放线→垫铁设置→吊装就位→安装调 整→设备固定与灌浆→零部件清洗与装配→润滑与加油→设备试运行→验收。 常用的设备找正方法：钢丝挂线法、放大镜观察接触法、导电接触讯号法、经纬仪精密全站仪测量法。 （5分） 4.2工业管道施工技术 一、单项选择题 1.下列关于工业管道的阀门检验的说法，不正确的是（ ）。 A.阀门应进行壳体压力试验和密封试验 B.阀门壳体试验压力和密封试验应以洁净水为介质 C.不锈钢阀门试验时，水中的氯离子含量不得超过25ppm D.试验温度为0～40℃，低于0℃时，应采取升温措施 -74- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】D 【解析】阀门应进行壳体压力试验和密封试验，试验不合格者不得使用。阀门壳体试验压力和密封试验 应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过25ppm。阀门的壳体试验压力为阀 门在20℃时最大允许工作压力的1.5倍，密封试验为阀门在20℃时最大允许工作压力的1.1倍，试验 持续时间不得少于5min，无特殊规定时，试验温度为5～40℃。低于5℃时，应采取升温措施。 2.伴热管与主管应（ ）安装，并应自行排液。 A.水平 B.平行 C.交叉 D.垂直 【答案】B 【解析】伴热管应与主管平行安装，并能自行排液。 3.管道系统压力试验前应具备的条件中，试验用压力表在周检期内，并已经校验，其精度符合规定要求， 压力表不得少于（ ）块。 A.1 B.2 8 7 1 C.3 9 D.4 4 8 3 【答案】B 信 微 系 【解析】试验用压力表已经校 联 验并在检验周期内，其精度不得低于1.6级，表的满刻度值应为被测最大 题 压力的1.5～2倍，压力表押不得少于2块。其中至少1块压力表安装于液位最高点，且以安装于液位最 准 高点的压力表读数为准精。 4.下列关于燃气管道泄漏性 试验的要求，正确的是（ ）。 A.应在压力试验前进行 B.试验介质宜为自来水 C.可结合试车一并进行 D.应一次达到试验压力 【答案】C 【解析】（1）泄漏性试验应在压力试验合 格后进行，试验介质宜采用空气。（2）泄漏性试验压力为设 计压力。（3）泄漏性试验可结合试车一并进 行。（4）泄漏性试验应逐级缓慢升压，当达到试验压力并 且停压10min后，采用涂刷中性发泡剂或采用显 色剂、气体分子感测仪等其他方法8，巡回检查阀门填料 1 7 9 函、法兰或螺纹连接处、放空阀、排气阀、排净阀等 所有密封点应无泄漏。 8 4 信 3 5.阀门与管道连接时，要求阀门在开启状态下安装的是（ ）方式连接。微 系 A.法兰 B.沟槽 一 联 唯 C.螺纹 D.焊接 【答案】D 【解析】当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。当以焊接方式连接时，阀 门应在开启状态下安装，对接焊缝底层应采用氩弧焊并对阀门采取防变形措施。 6.下列关于管道安装后需要静电接地的说法，正确的是（ ）。 A.每对法兰必须设置导线跨接 B.静电接地线应采用螺栓连接 C.跨接引线与不锈钢管道直连 D.静电接地安装完毕后，必须进行测试 【答案】D 【解析】静电接地安装：（1）有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电 阻值超过0.03Ω时，应设导线跨接。管道系统的接地电阻值、接地位置及连接方式应符合设计文件的要 求，静电接地引线宜采用焊接形式。（2）有静电接地要求的不锈钢和有色金属管道，导线跨接或接地 引线不得与管道直接连接，应采用同材质连接板过渡。（3）静电接地安装完毕后，必须进行测试，电 -75- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 阻值超过规定时，应进行检查与调整。 7.设计压力为1.6MPa（表压）的工业管道属于（ ）。 A.低压管道 B.中压管道 C.高压管道 D.真空管道 【答案】A 【解析】设计压力是工业管道分级的主要参数，一般按下表的压力范围进行分类。 管道类别 设计压力P（MPa）（表压） 管道类别 设计压力P（MPa）（表压） 真空管道 P＜0 高压管道 10＜P≤100 低压管道 0≤P≤1.6 超高压管道 P＞100 中压管道 1.6＜P≤10 8.工业管道的施工程序中，防腐绝热紧前工作是（ ）。 A.管道吹扫 B.管道试验 C.管道清洗 7 8 D.无损检测 1 9 4 【答案】B 3 8 信 【解析】工业管道施工程序：测微量定位→支架制作安装→管道加工（预制）、安装→管道试验→防腐绝 系 联 热→管道吹扫、清洗→系统题调试及试运行→竣工验收。 押 9.工业管道蒸汽吹扫实施准要点的说法不正确的是（ ）。 精 A.蒸汽管道吹扫后，及 时完成管道系统的绝热工程 B.蒸汽管道应以大流量蒸汽 进行吹扫，流速不小于30m/s C.蒸汽吹扫应按加热、冷却、再 加热的顺序循环进行 D.宜每次吹扫一根，轮流吹扫的方 法 【答案】A 【解析】A选项错误，蒸汽管道吹扫前，管 道系统的绝热工程应已完成。 10.工业管道输送介质为可燃液体，管道基本识别 色为（ ）。 8 A.艳绿色 B .大 红色 8 4 9 1 7 C.淡灰色 D.棕色 微 信 3 系 【答案】D 联 一 【解析】根据管道所输送介质的一般性能，基本识别色可分为 八类。唯例如：水是艳绿色，水蒸气是大红 色，空气是淡灰色，气体是中黄色，酸或碱是紫色，可燃液体是棕色，其他液体是黑色，氧是淡蓝色。 11.凡属危险化学品应设置危险标识。标识方法是在管道基本标识色的标识上或附近涂（ ）mm宽黄色， 在黄色两侧各涂（ ）mm宽黑色的色环或色带。 A.150，50 B.150，25 C.100，50 D.100，25 【答案】B 【解析】凡属危险化学品应设置危险标识。标识方法是在管道基本标识色的标识上或附近涂150mm宽 黄色，在黄色两侧各涂25mm宽黑色的色环或色带。 12.关于管道元件及材料的检验，说法错误的是（ ）。 A.质量证明文件应盖有制造单位质量检验章 B.管道元件检验结果有异议时，应协商后使用 -76- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.钛合金材料的管道组成件，可采用光谱分析进行复查 D.不锈钢材料，在运输和储存期间不得与碳素钢、低合金钢接触 【答案】B 【解析】当对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批管道元件或材 料不得使用。 13.下列关于管道敷设及连接的说法，正确的是（ ）。 A.管道连接时，端面的间隙宜采用加偏垫等方法消除 B.埋地管道防腐层的施工应在管道整体试压后进行 C.管道采用法兰连接时，法兰密封面及密封垫片不得有划痕、斑点等缺陷 D.大直径密封垫片需要拼接时，应采用平口对接 【答案】C 【解析】A选项错误，管道连接时，不得强力对口，端面的间隙、偏差、错口或不同心等缺陷不得采用 加热管子、加偏垫等方法消除。B选项错 误，埋地管道防腐层的施工应在管道安装前进行，焊缝部位未 8 7 1 经试压合格不得防腐，在运输和安装4 9时，要保护防腐层不被损坏。D选项错误，大直径密封垫片需要拼 8 3 信 接时，应采用斜口搭接或迷宫式微拼接，不得采用平口对接。 系 14.管道加工时的做法，正确的联是（ ）。 题 押 A.不锈钢及有色金属管 准 道使用硬印标记 精 B.镀锌钢管宜采用离子弧方法切割 C.夹套管加工完毕后，外管 部分应进行压力试验 D.夹套管加工时，内管焊缝应 进行100%射线检测合格后即可封入外管 【答案】C 【解析】A选项错误，低温用钢、不锈 钢及有色金属不得使用硬印标记；不锈钢和有色金属材料采用色 码标记时，印色材料不应对金属材料有害； B选项错误，碳素钢、合金钢宜采用机械方法切割，也可用 火焰或等离子弧方法切割；不锈钢、有色金属 应采用机械或等离子弧方法切割；镀锌钢管宜采用钢锯或 8 机械方法切割。D选项错误，内管焊缝应进行100 %射线检测，并应经试压合格后1 7再封入外管。夹套管加 9 8 4 工完毕后，外管部分应进行压力试验。 信 3 微 15.管道与动设备最终连接时，应在联轴器上架设（ ）监 视动设备的位系移。 联 A.塞尺 B.千分尺 唯 一 C.百分表 D.千分表 【答案】C 【解析】管道与动设备最终连接时，应在联轴器上架设百分表监视动设备的位移。 16.工业管道油清洗实施要点的说法不正确的是（ ）。 A.润滑、密封、控制系统的油管道，应在机械设备及管道酸洗合格后，系统试运转前进行油冲洗 B.油清洗应采用循环的方式进行 C.每8h应在40～70℃内反复升降油温2～3次，并及时更换或清洗滤芯 D.油清洗合格后的管道，应注油保护措施 【答案】D 【解析】D选项错误，油清洗合格后的管道，采取封闭或充氮保护措施。 17.有热位移的管道，吊点应于位移的相反方向偏置，设计文件无规定时，按位移值的（ ）偏位安装 A.1/2 B.1/3 -77- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.1/4 D.1/5 【答案】A 【解析】无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应于位移的相反方向偏置，设计 文件无规定时，按位移值的1/2偏位安装。两根有热位移的管道不得使用同一吊杆。 18.有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电阻值超过（ ）Ω时，应设导 线跨接。 A.0.01 B.0.03 C.1 D.4 【答案】B 【解析】有静电接地要求的管道，各段管子间应导电。每对法兰或螺纹接头间电阻值超过0.03Ω时，应 设导线跨接。管道系统的接地电阻值、接地位置及连接方式符合设计文件的要求，静电接地引线宜采用 焊接形式。 19.下列管道压力试验基本技术要求，正确的是（ ）。 8 A.压力试验合格后，管道必须进行无1损7检测 9 4 8 B.脆性材料严禁使用气体进行压信力3试验 微 C.试验过程发现泄漏时，应立系即处理 联 题 D.条件不允许进行管道压押力试验时，纵向对接焊缝应进行100%的磁粉或渗透检测 准 【答案】B 精 【解析】A选项错误，压力 试验在管道安装完毕、热处理和无损检测合格后进行；C选项错误，试验过 程发现泄漏时，不得带压处理 ；D选项错误，现场条件不允许进行管道的液压试验和气压试验时，可同 时采用下述方法代替压力试验：所 有环向、纵向对接焊缝和螺旋焊缝应进行100%射线检测或100%超声 检测；其他焊缝（包括管道组成件与 管道支承件连接的焊缝）应进行100%的渗透检测或100%的磁粉检 测；应由设计单位进行管道系统的柔性分 析；管道系统应采用敏感气体或浸入液体的方法进行泄漏性试 验，试验要求应在设计文件中明确规定。 20.管道的设计温度高于试验温度时，确定水压试验 的压力公式是（ ）。 8 1 7 9 A.PT=1.2P[σ]T/[σ]t B.P T=1.5P[σ]T/[σ]t 8 4 信 3 C.PT=1.6P[σ]T/[σ]t D.PT=2 .0P[σ]T/[σ]t 微 系 【答案】B 一 联 唯 【解析】管道的设计温度高于试验温度时，试验压力按式PT=1 .5 P [σ]T/[σ]t计算。 21.承受内压钢管及有色金属管道的气压试验压力应为设计压力的（ ）倍。 A.1.1 B.1.15 C.1.25 D.1.5 【答案】B 【解析】气压试验具有释放压缩气体能量的危险，必须特别注意使气压试验时脆性破坏的可能性降至最 低，同时采取严格的安全保护措施。承受内压钢管及有色金属管道的试验压力应为设计压力的1.15倍， 真空管道的试验压力应为0.2MPa。 22.试验时，应缓慢升压，当压力升至试验压力的（ ）时，如未发现异常或泄漏，继续按试验压力的1 0%逐级升压，每级稳压（ ），直至试验压力。 A.80%，5min B.80%，3min C.50%，5min D.50%，3min -78- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】D 【解析】试验时，应缓慢升压，当压力升至试验压力的50%时，如未发现异常或泄漏，继续按试验压力 的10%逐级升压，每级稳压3min，直至试验压力。应在试验压力下稳压10min，再将压力降至设计压力， 采用发泡剂或其他手段检验应无泄漏，停压时间应根据查漏工作需要确定。 23.当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按（ ）进 行试验。 A.管道的试验压力 B.设备的试验压力 C.设备的试验压力×77% D.管道的试验压力×1.5 【答案】A 【解析】当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管 道的试验压力进行试验；当管道试验压力大于设备的试验压力，并无法将管道与设备隔开，以及设备的 试验压力大于管道试验压力的77%时，经设计单位或建设单位同意，可按设备的试验压力进行试验。 24.气压试验时应装设压力泄放装置，其设 定压力不得高于试验压力的（ ）倍。 8 7 1 A.1.1 4 9 B.1.15 8 3 C.1.25 信 D.1.5 微 系 【答案】A 联 题 【解析】试验时应装设压押力泄放装置，其设定压力不得高于试验压力的1.1倍。 准 25.真空系统在压力试验合精格后，还应按设计文件规定进行24h的真空度试验，增压率不应大于（ ）。 A.2% B.5% C.10% D.15% 【答案】B 【解析】真空系统在压力试验合格后， 还应按设计文件规定进行24h的真空度试验，增压率不应大于5%。 26.公称直径800mm的液体管道，宜采用（ ）。 A.水冲洗 B.人工清理 C.压缩空气吹扫 D.蒸汽吹扫 8 1 7 9 【答案】B 8 4 信 3 【解析】①公称直径大于或等于600mm的液体或气体管 道，宜采用人工清微理。 系 ②公称直径小于600mm的液体管道宜采用水冲洗。 联 一 唯 ③公称直径小于600mm的气体管道宜采用压缩空气吹扫。 ④蒸汽管道应采用蒸汽吹扫；非热力管道不得采用蒸汽吹扫。 27.试验压力为设计压力的管道试验是（ ）。 A.水压试验 B.气压试验 C.真空度试验 D.泄漏性试验 【答案】D 【解析】泄漏性试验压力为设计压力。 28.吹扫与清洗的顺序应按（ ）依次进行。 A.支管、主管、疏排管 B.主管、支管、疏排管 C.疏排管、主管、支管 D.疏排管、支管、主管 【答案】B 【解析】吹扫与清洗的顺序应按主管、支管、疏排管依次进行。 -79- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 29.蒸汽吹扫的说法错误的是（ ）。 A.蒸汽管道吹扫前，管道系统的绝热工程不得施工 B.蒸汽流速不小于30m/s C.吹扫前先进行暖管、及时疏水，暖管时应检查管道的热位移 D.蒸汽吹扫应按加热、冷却、再加热的顺序循环进行 【答案】A 【解析】蒸汽管道吹扫前，管道系统的绝热工程应已完成。 30.工业管道中，下列属于高压管道的压力范围是（ ）MPa。 A.0≤P≤1.6 B.1.6＜P≤10 C.10＜P≤100 D.P＞100 【答案】C 【解析】A选项错误，属于低压管道。B选项错误，属于中压管道。D选项错误，属于超高压管道。 31.工业管道中，低温管道的温度范围是（ 8 ）。 7 1 9 A.t≤—40℃ 8 4 B.120＜t≤450℃ 3 信 C.—40＜t≤120℃ 微 D.t＞450℃ 系 联 【答案】A 题 押 【解析】工业管道按设计准温度分类： 精 工业管道按设计温度分类 管道类别 温 度t（℃） 管道类别 温度t（℃） 低温管道 t≤ -40 中温管道 120＜t≤450 常温管道 -40＜t≤ 120 高温管道 t＞450 32.工业管道空气吹扫实施要点的说法正确的是 （ ）。 A.宜利用工厂生产装置的大型空压机或大型储 气罐进行连续性吹扫 8 B.吹扫压力不得小于系统容器和管道的设计压力 1 7 9 8 4 C.吹扫流速不宜小于30m/s 信 3 微 D.吹扫5min后靶板上无铁锈、尘土、水分及其他杂物即 为合格 系 联 一 【答案】D 唯 【解析】A选项错误，宜利用工厂生产装置的大型空压机或大型储 气罐进行间断性吹扫。B选项错误， 吹扫压力不得大于系统容器和管道的设计压力。C选项错误，吹扫流速不宜小于20m/s。 33.管道元件和材料的检验的说法中，正确的是（ ）。 A.管道元件及材料应有取得制造许可的制造厂的产品质量证明文件 B.当对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批管道元件或材料可 以先行使用 C.压力管道的管道组成件的产品质量证明文件包括产品合格证和质量证明书，无需出具监督检验证书 D.铬钼合金钢、含镍合金钢、镍及镍合金、不锈钢、钛及钛合金材料的管道组成件，应采用色谱分析 对材质进行复查 【答案】A 【解析】B选项错误，当对管道元件或材料的性能数据或检验结果有异议时，在异议未解决之前，该批 管道元件或材料不得使用；C选项错误，管道组成件的产品质量证明文件包括产品合格证和质量证明书。 -80- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 质量证明文件应盖有制造单位质量检验章。实行监督检验的管道元件，还应提供特种设备检验检测机构 出具的监督检验证书；D选项错误，铬钼合金钢、含镍低温钢、镍及镍合金钢、不锈钢、钛及钛合金材 料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并做好标识。材质为不锈钢、有色金属 的管道元件和材料，在运输和储存期间不得与碳素钢、低合金钢接触。 34.工业管道安装采用法兰连接时，说法正确的是（ ）。 A.法兰连接应与钢制管道同心，螺栓应能自由穿入 B.法兰螺栓孔应居中布置 C.螺栓应按顺时针顺序紧固 D.当大直径密封垫片需要拼接时，应采用平口对接 【答案】A 【解析】B选项错误，法兰连接应与钢制管道同心，螺栓应能自由穿入。法兰螺栓孔应跨中布置。C选 项错误，法兰连接应使用同一规格螺栓，安装方向应一致。螺栓应对称紧固。D选项错误，当大直径密 封垫片需要拼接时，应采用斜口搭接或迷 宫式拼接，不得采用平口对接。 8 7 1 35.伴热管及夹套管安装说法正确的是（ 4 9 ）。 8 3 信 A.对不允许与主管直接接触的 微 伴热管，在伴热管与主管间应设置隔离垫 系 B.伴热管与主管间应采用点联焊固定 题 押 C.夹套管支承块的材质 准 应与夹套管的材质相同 精 D.水平伴热管应均匀分布在主管周围 【答案】A 【解析】B选项错误，伴热管不 得直接点焊在主管上。C选项错误，夹套管支承块的材质应与主管内管 的材质相同。D选项错误，水平伴热 管宜安装在主管的下方一侧或两侧，或靠近支架的侧面。铅垂伴热 管应均匀分布在主管周围。 36.工业管道安装要求说法正确的是（ ）。 A.水平伴热管宜安装在主管的上方一侧或两侧 ，或靠近支架的侧面 8 B.伴热管应点焊在主管上，对不允许与主管直接接 触的伴热管，伴热管与主管1之7间应设置隔离垫 9 8 4 C.当阀门与金属管道以法兰或螺纹方式连接时，阀门 应在关闭状态下安装信 3 微 D.安全阀应水平安装，进出管道上设置截止阀时，应锁定 关闭状态 系 联 一 【答案】C 唯 【解析】A项错误，水平伴热管宜安装在主管的下方一侧或两侧， 或靠近支架的侧面。铅垂伴热管应均 匀分布在主管周围。B项错误，伴热管不得直接点焊在主管上。对不允许与主管直接接触的伴热管，伴 热管与主管之间应设置隔离垫。伴热管经过主管法兰、阀门时，应设置可拆卸的连接件。D项错误，安 全阀安装应垂直安装，安全阀的出口管道应接向安全地点，在安全阀的进、出管道上设置截止阀时，应 加铅封，且应锁定在全开启状态。 37.工业管道试验中，压力试验数值（ ）。 A.以液位最低点压力表读数为准 B.以管段中间段压力表读数为准 C.以液位最高点压力表读数为准 D.以管段最远端压力表读数为准 【答案】C 【解析】试验用压力表已经校验并在检验周期内，其精度不得低于1.6级，表的满刻度值应为被测最大 -81- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 压力的1.5～2倍，压力表不得少于2块。 其中至少1块压力表安装于液位最高点，且以安装于液位最高点的压力表读数为准。 二、多项选择题 38.下列选项中，管子、管件的产品合格证包括的内容有（ ）。 A.产品名称 B.编号 C.热处理状态 D.规格型号 E.执行标准 【答案】ABDE 【解析】产品合格证一般包括的内容：产品名称、编号、规格型号、执行标准等。 39.下列关于工业管道系统压力试验的说法，正确的有（ ）。 A.脆性材料严禁使用气体进行压力试验 B.试验过程发现泄漏时，可带压处理 8 7 C.压力试验完毕，不得在管道上进行9 1修补或增添物件 4 8 3 D.压力试验应以液体为试验介质信 微 系 E.压力试验温度严禁接近金联属材料的脆性转变温度 题 【答案】ACDE 押 准 精 【解析】管道压力试验技术要求：（1）压力试验以液体或气体为介质时，应对管道逐步加压到试验压 力，以检验管道的强度和严 密性。压力试验在管道安装完毕、热处理和无损检测合格后进行。（2）压 力试验应以液体为试验介质。 当管道的设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但 应采取可靠、有效的安全措施。（ 3）脆性材料严禁使用气体进行压力试验。压力试验温度严禁接近金 属材料的脆性转变温度。（4）试验过 程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。（5） 试验结束后，应及时拆除盲板、膨胀节临 时约束装置。（6）试验介质的排放应符合环保要求。（7）压 力试验完毕，不得在管道上进行修补或增添物 件。当在管道上进行修补或增添物件时，应重新进行压力 试验。经设计或建设单位同意，对采取了预防措 施并能保证结构完好的小修和增添8物件，可不重新进行 1 7 9 压力试验。 8 4 信 3 40.下列属于工业管道吹扫与清洗方案内容的有（ ）。 微 系 A.吹扫与清洗程序 B.吹扫与清 洗介质的一压 联 力 唯 C.检查方法、合格标准 D.安全技术措施 E.吹扫与清洗时间 【答案】ABCD 【解析】管道吹扫与清洗前应编制吹扫与清洗方案，方案应包括以下内容： ①吹扫与清洗的方法、程序、介质、设备与管道的布置； ②吹扫与清洗介质的压力、流量、流速的操作与控制方法； ③检查方法、合格标准； ④安全技术措施。 41.工业管道进行吹洗吹扫时，符合规定的是（ ）。 A.吹扫与清洗的顺序应按疏排管、支管、主管依次进行 B.公称直径小于600mm的液体管道宜采用水冲洗 C.公称直径小于600mm的气体管道宜采用压缩空气吹扫 -82- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D.蒸汽管道应采用蒸汽吹扫 E.非热力管道可采用蒸汽吹扫 【答案】BCD 【解析】A选项错误，吹扫与清洗的顺序应按主管、支管、疏排管依次进行。E选项错误，非热力管道 不得采用蒸汽吹扫。 42.工业管道泄漏性试验的说法中，不正确的有（ ）。 A.输送极度和高度危害介质的管道，必须进行泄漏性试验 B.泄漏性试验应在压力试验合格前进行，试验介质宜采用空气 C.泄漏性试验压力为设计压力的1.15倍 D.泄漏性试验可结合试车一并进行 E.巡回检查阀门填料函、法兰或螺纹连接处、放空阀、排气阀、排净阀等所有密封点应无泄漏 【答案】BC 【解析】B选项错误，泄漏性试验应在 8 压 力试验合格后进行，试验介质宜采用空气。C选项错误，泄漏 7 1 性试验压力为设计压力。 4 9 8 3 信 43.工业管道的识别符号由（ ）微等组成。 系 A.物质名称 联 B.用途 题 押 C.流向 准 D.危险等级 精 E.主要工艺参数 【答案】ACE 【解析】工业管道的识别符号由 物质名称、流向和主要工艺参数等组成。 44.管道与动设备连接前，管道内部应 清理干净。自由状态下法兰的（ ）应符合设计要求。 A.平行度 B.垂直度 C.弯曲度 D.同轴度 E.瓢偏度 8 【答案】AD 9 1 7 8 4 【解析】管道与动设备连接前，管道内部应清理干净。 自由状态下法兰的平信行3度和同轴度应符合设计要 微 求。 系 联 一 45.管道采用法兰连接时，说法正确的有（ ）。 唯 A.法兰螺栓孔应对中布置 B.法兰连接应与钢制管道同心，螺栓应能自由穿入 C.法兰接头的歪斜不得用强紧螺栓的方法消除 D.法兰连接应使用同一规格螺栓，安装方向应一致 E.螺栓应顺时针逐次紧固 【答案】BCD 【解析】A选项错误，法兰螺栓孔应跨中布置；B选项正确，法兰连接应与钢制管道同心，螺栓应能自 由穿入；C选项正确，法兰平面之间应保持平行，法兰接头的歪斜不得用强紧螺栓的方法消除；D选项 正确，法兰连接应使用同一规格螺栓，安装方向应一致，E选项错误，螺栓应对称紧固。 46.关于伴热管及夹套管安装要求，正确的有（ ）。 A.水平伴热管宜安装在主管的下方一侧或两侧，或靠近支架的侧面 B.宜将伴热管直接点焊在主管上 -83- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.夹套管外管剖切后安装时，纵向焊缝应设置于易检修部位 D.对不允许与主管直接接触的伴热管，在伴热管与主管间应设置隔离垫 E.夹套管支承块的材质应与主管内管的材质相同 【答案】ACDE 【解析】B选项错误，不得将伴热管直接点焊在主管上。 47.当阀门与金属管道连接时，阀门应在关闭状态下安装的有（ ）。 A.法兰方式 B.螺纹方式 C.焊接方式 D.电熔连接 E.热熔连接 【答案】AB 【解析】当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时， 阀门应在开启状态下安装，对接焊缝底层应采用氩弧焊并对阀门采取防变形措施。当非金属管道采用电 熔连接或热熔连接时，接头附近的阀门应 处于开启状态。 8 7 1 48.管道试验前应具备的条件中，不正确4 9的有（ ）。 8 3 信 A.管道的防腐和绝热在试验前微可部分完成或不完成 系 B.焊缝和管道的待检部位在联试验前不得进行防腐、绝热 题 押 C.管道上的膨胀节已经准拆下 精 D.试验用压力表已经校 验并在检验周期内，其精度不得低于1.0级 E.压力表不得少于1块 【答案】CDE 【解析】C选项错误，管道上的膨胀 节已设置了临时约束装置或采用临时短管代替；管道上的安全阀、 爆破片及仪表元件等已经拆下或已隔离 ；D、E选项错误，试验用压力表已经校验并在检验周期内，其 精度不得低于1.6级，表的满刻度值应为被 测最大压力的1.5～2倍，压力表不得少于两块。其中至少1 块压力表安装于液位最高点，且以安装于液位 最高点的压力表读数为准。 8 49.管道吹扫前，以焊接形式连接的阀门、仪表等部件 ，应采取（ ）等保护措施1 7后再进行吹扫与清洗。 9 8 4 A.流经旁路 B.拆卸 阀头 信 3 微 C.盲板隔离 D.临时短 管替代 系 联 一 E.阀座加保护套 唯 【答案】ABE 【解析】管道吹扫与清洗前，应将系统内的仪表、孔板、喷嘴、滤网、节流阀、调节阀、电磁阀、安全 阀、止回阀等管道组成件暂时拆除，并以模拟体或临时短管替代，待管道吹扫、清洗合格后重新复位。 以焊接形式连接的上述阀门、仪表等部件，应采取流经旁路或拆卸阀头及阀座加保护套等保护措施后再 进行吹扫与清洗。 50.管道吹扫与清洗方法确定的因素包括（ ）。 A.工作介质 B.介质流向 C.现场条件 D.管道的使用要求 E.管道内表面的脏污程度 【答案】ACDE 【解析】管道吹扫与清洗方法，应根据管道的使用要求、工作介质、系统回路、现场条件及管道内表面 的脏污程度确定。 -84- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 51.管道吹洗合格后，应由施工单位会同建设单位或监理单位检查确认，并填写（ ）。 A.消防安全考核记录 B.环境影响评价报告 C.安全生产考核记录 D.管道隐蔽工程（封闭）记录 E.管道系统吹扫与清洗检查记录 【答案】DE 【解析】管道吹洗合格后，应由施工单位会同建设单位或监理单位检查确认，并填写“管道系统吹扫与 清洗检查记录”及“管道隐蔽工程（封闭）记录”。 52.管道吹扫与清洗前，应暂时拆除的管道组成件有（ ）。 A.膨胀节 B.孔板 C.调节阀 D.蝶阀 E.止回阀 【答案】BCE 【解析】管道吹扫与清洗前，应将系统内 的仪表、孔板、喷嘴、滤网、节流阀、调节阀、电磁阀、安全 8 7 1 阀、止回阀等管道组成件暂时拆除，4 9并以模拟体或临时短管替代，待管道吹扫、清洗合格后重新复位。 8 3 信 53.管道酸洗钝化工序包括（ ）微。 系 A.脱脂去油 联 B.水洗 题 押 C.钝化 准 D.试漏 精 E.无油压缩空气吹干 【答案】ABCE 【解析】管道酸洗钝化应按脱脂 去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行。当采 用循环方式进行酸洗时，管道系统应 预先进行空气试漏或液压试漏并检验合格。 54.下列关于水冲洗的说法正确的有（ ）。 A.冲洗不锈钢管水中氯离子含量不得超过 25ppm（25×10-6） B.水冲洗流速不得低于1.5m/s 8 C.排水时不得形成负压 9 1 7 8 4 D.排放管的内径应小于被冲洗管的60% 信 3 微 E.应间断性冲洗 联 系 一 【答案】ABC 唯 【解析】水冲洗： （1）水冲洗应使用洁净水。冲洗不锈钢、镍及镍合金钢管道时，水中氯离子含量不得超过25ppm（25 ×10-6）。 （2）水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道的设计压力。 （3）水冲洗排放管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。 （4）水冲洗应连续进行，当设计无规定时，排出口的水色和透明度应与入口处目测一致。管道冲洗合 格后，应及时将管内积水排净并吹干。 （5）锈蚀和污染严重的管道，可使用高压水分段冲洗以达到清洁目的。 55.不锈钢管油系统管道油清洗的说法正确的有（ ）。 A.采用水冲洗干净后再进行油清洗 B.应采用循环的方式进行 C.每8h应在40～70℃内反复升降油温2～3次 -85- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D.应及时清洗或更换滤芯 E.清洗合格后，采取充干燥空气保护 【答案】BCD 【解析】A选项错误，采用蒸汽吹净后再进行油清洗。E选项错误，油清洗合格的管道，采取封闭或充 氮保护措施。 56.工业管道采用法兰连接时，说法不正确的有（ ）。 A.法兰连接应使用同一规格螺栓，安装方向应一致 B.法兰平面之间应保持平行 C.法兰密封垫片允许存在划痕缺陷 D.当大直径密封垫片需要拼接时，应采用平口对接 E.螺栓紧固应逐个按顺序施拧 【答案】CDE 【解析】C选项错误，法兰密封面及密 8 封 垫片不得有划痕、斑点等缺陷；D选项错误，当大直径密封垫 7 1 片需要拼接时，应采用斜口搭接或迷4 9宫式拼接，不得采用平口对接。E选项错误，螺栓应对称紧固。 8 3 信 57.工业管道压力试验具备的条件中微，说法错误的有（ ）。 系 A.压力试验在管道安装完毕联、热处理和无损检测合格后进行 题 押 B.试验过程发现泄漏时准，可进行带压处理 精 C.压力试验前，待试管 道上的膨胀节已拆下或已隔离 D.压力试验前，试验范围内 管道的防腐、绝热必须全部完成 E.试验用压力表已经校验并在检 验周期内，其精度不得低于1.6级，表的满刻度值应为被测最大压力的 1.5～2倍，压力表不得少于2块 【答案】BCD 【解析】B选项错误，试验过程发现泄漏时 ，不得带压处理。消除缺陷后应重新进行试验。C选项错误， 管道上的膨胀节已设置临时约束装置。D选项 错误，管道的防腐和绝热在试验前可部分完成或不完成， 8 但焊缝和管道的待检部位在试验前不得进行防腐、 绝热。 1 7 9 8 4 58.工业管道液压试验的说法正确的有（ ）。 信 3 微 A.试验时环境温度不宜低于5℃ 系 联 一 B.有色金属管道试验压力应为设计压力的1.5倍 唯 C.当管道与设备作为一个系统进行试验，管道的试验压力等于或 小于设备的试验压力时，应按设备的 试验压力进行试验 D.不锈钢管道液压试验用水，水中氯离子含量不得超过25ppm E.试验应缓慢升压，待达到试验压力后，稳压30min 【答案】ABD 【解析】C项错误，当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力 时，应按管道的试验压力进行试验。E项错误，液压试验应缓慢升压，待达到试验压力后，稳压10min， 再将试验压力降至设计压力，稳压30min，检查压力表有无压降、管道所有部位有无渗漏和变形。 三、案例分析题 案例一 【背景资料】 -86- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 某公司承接某电厂的“超低排放”改造项目，工程内容：脱硫系统改造、新增烟气换热系统及湿式电 除尘系统安装。开工前，项目部编制了项目质量计划。质量计划中“现场质量检查”部分的内容包括：开 工条件检查、停复工检查和分项分部工程检查。项目技术负责人审查后，认为质量计划中的“现场质量检 查”内容不完整，需补充完善。 烟气换热系统补给水管道设计为1.6MPa、DN150的不锈钢管道。项目部编制了不锈钢给水管道水压试 验方案：使用“除盐水”作为试验介质；试压时缓慢升压到试验压力1.84MPa后，稳压10min，再将试验压 力降至设计压力，稳压30min无压降、无渗漏，水压试验结果为合格。水压试验前，施工人员在拆除弹簧 支架的定位销时，被监理工程师制止。 浆液循环泵安装完成，为了便于试运后联轴器的检查，泵体找正时，拆掉的联轴器防护罩暂不进行安 装。在准备试运行时，被现场巡视的监理工程师制止，认为试运行环境不符合安全要求。 【问题】 1.指出水压试验方案中存在的错误并改正。 2.为什么弹簧支架定位销的拆除被监理8 工程师制止？ 7 1 9 【答案】 8 4 3 信 1.（1）方案中试验压力1.84M 微 Pa错误。改正方法：不锈钢补给水管道的试验压力应为设计压力的1.5 系 联 倍，即为1.6×1.5＝2.4Mpa。题（5分） 押 （2）使用“除盐水”作准为试验介质错误。改正方法：应采用洁净水且水中氯离子含量不得超过25ppm。 精 2.弹簧支架定位销的拆 除被监理工程师制止的原因：弹簧的定位销，应待系统安装、试压、绝热完毕 后方可拆除。（5分） 案例二 【背景资料】 A公司承包了某火力发电厂的安装工作 ，工程内容包括：锅炉、汽轮发电机、工艺管道、管道防腐保 温等工作。 某段工艺管道材质为12Cr1MoV，输送介质为高 温 热水，管道连接采用焊接。A 1 7公8司在管道焊接完成后 9 请B无损检测公司对管道焊缝进行了无损检测，检测结 果 显示均合格。监理工 信 程3 8师 4 在检查检测报告时发现， 微 此次无损检测全部由一名I级无损检测人员操作完成并出具检 测报告，认为系不符合要求，要求重新进行无损 联 检测。A公司按要求完成无损检测后对管道系统进行了液压试验 。 唯 一 工艺管道压力试验合格后，A公司开始工艺管道保温安装工作， 某段水平管道保温安装示意图如下图 所示，被监理工程师制止并要求返工。 在室外管道保温施工过程中，遇到百年一遇暴雨成灾，造成了施工单位工期延误10天；已安装完成的 -87- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 保温材料损坏重新安装费用5万元；应建设单位要求清理现场费用5万元；人员及机械窝工费2万元。A公司 向建设单位提出索赔工期10天，费用12万元的索赔意向，建设单位认为索赔事项不合理，要求重新提交索 赔申请。 【问题】 1.12Cr1MoV的管道进场时应如何复查？ 【答案】 1.12Cr1MoV为铬钼合金钢，应采用光谱分析或其他方法对材质进行复查。（3分） 案例三 【背景资料】 某施工单位承接东北机械厂生产区供热管线的施工，施工范围是由供热锅炉房室外1m至各楼号室外 1m，供热管线为不通行地沟敷设。主要工程量为：φ245×10mm无缝钢管3000m，各种阀部件280套，波 纹补偿器60个。工程使用的管材、阀门、配件都进行了入场检查并且合格，施工顺利，目前施工任务已经 8 完成，正在进行工程验收及竣工资料的整1 7理。该施工单位总部对项目部进行竣工资料检查，其检查的情况 9 4 8 如下： 信 3 微 （1）施工组织设计、技术交系底及施工日志的相关审批手续及内容齐全、有效。 联 题 （2）预检记录齐全，但押其中有3份没有质检员签字。 准 （3）预检记录、隐精蔽工程检查记录、质量检验记录、设备试运行记录、文件收发记录内容准确、 齐全。 （4）设计变更通知单中有2 份是复印件。 （5）工程洽商记录缺失1个编号 。 （6）隐蔽工程检查记录中有这样的 描述：所采用的材料为无缝钢管φ245×8mm，环氧涂料防腐，聚 氨酯泡沫塑料保温，钢丝捆扎聚氯乙烯卷材 作防潮层。 【问题】 1.阀门安装有何要求？ 1 7 8 9 【答案】 信 3 8 4 微 1.阀门安装的要求：（1）阀门安装前，应按设计文件核 对其型号，并系应按介质流向确定其安装方向。 联 （2）当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状 态下安 唯 装一。以焊接方式连接时，阀门应在 开启状态下安装。对接焊缝底层宜采用氩弧焊，且应对阀门采取防变 形措施。（3）安全阀应垂直安装， 安全阀的出口管道应接向安全地点，进出管道上设置截止阀时，安全阀应加铅封，且应锁定在全开启状态。 （10分） 4.3电气装置安装技术 一、单项选择题 1.接受电网侧供电，配电系统逐级试通电的原则是（ ）。 A.先高压后低压、先干线后支线 B.先高压后低压、先支线后干线 C.先低压后高压、先干线后支线 D.先低压后高压、先支线后干线 【答案】A 【解析】按已批准的受电作业指导书，接受电网侧（变压器高压侧）供电，配电系统应按先高压后低压、 先干线后支线的原则逐级试通电。 -88- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 2.吊芯检查时，吊芯时的吊索与铅垂线的夹角不宜大于（ ），器身不得与箱壁有接触。 A.15° B.30° C.45° D.60° 【答案】B 【解析】吊芯时的吊索与铅垂线的夹角不宜大于30°，器身不得与箱壁有接触。 3.油浸式电力变压器施工程序中，设备就位的紧后工序是（ ）。 A.交接试验 B.吊芯检查 C.附件安装 D.滤油、注油 【答案】B 【解析】油浸式电力变压器的施工程序：开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、 注油→交接试验→验收。 4.10kV以下小容量变压器，一般静置（ ）以上才能进行耐压试验。 A.5h B.10h 8 7 1 C.12h 4 9 D.24h 8 3 【答案】A 信 微 系 【解析】电力变压器新装注油联以后，大容量变压器必须静置12h才能进行耐压试验。10kV以下小容量 题 变压器，一般静置5h以上押才能进行耐压试验。 准 精 5.根据真空断路器的安装程序，真空断路器就位的紧后程序是（ ）。 A.真空断路器检查 B.操作机构安装 C.抽真空 D.机械及电气性能试验 【答案】B 【解析】真空断路器的安装程序：开 箱检查→真空断路器就位→操作机构安装→检查调整→机械及电气 性能试验。 6.根据六氟化硫断路器的安装程序，操作机构 安装后应进行（ ）。 A.本体安装 B .充加六氟化硫 1 7 8 9 C.检查调整 D.绝 缘 测试 信 3 8 4 微 【答案】C 系 联 【解析】六氟化硫断路器的安装程序：开箱检查→本体安装→充加六一氟化硫→操作机构安装→检查调整 唯 →机械及电气性能试验。 7.接闪器试验中，金属氧化锌接闪器试验需测量（ ）。 A.电导电流 B.持续电流 C.放电电流 D.短路电流 【答案】B 【解析】测量接闪器的泄漏电流、磁吹接闪器的交流电导电流、金属氧化锌接闪器的持续电流。B选项 正确。 8.变压器水冷却装置管道安装后，水管应涂（ ）。 A.绿漆 B.黑漆 C.黄漆 D.红漆 【答案】B 【解析】水冷却装置管道安装后，油管应涂黄漆，水管应涂黑漆，并应有流向标志。 -89- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 9.变压器冷却器、强迫油循环风冷却器，密封试验检查时，应持续（ ）无渗漏。 A.5min B.10min C.30min D.60min 【答案】C 【解析】冷却装置安装前，应按制造厂规定的压力值用气压或油压进行密封试验，冷却器、强迫油循环 风冷却器，持续30min应无渗漏；强迫油循环水冷却器，持续1h应无渗漏，水、油系统应分别检查渗 漏。 10.关于变压器升高座安装的说法，错误的是（ ）。 A.升高座安装前，应先完成电流互感器的交接试验 B.升高座安装时应使绝缘筒的缺口与引出线方向一致，并不得相碰 C.升高座的法兰面必须与本体法兰面平行就位 D.放气塞位置应在升高座最低处 【答案】D 8 7 【解析】放气塞位置应在升高座最高9处1。 4 8 3 11.变压器的直流电阻与同温下产品信出厂实测数值比较，相应变化不应大于（ ）。 微 系 A.0.5% 联 B.1% 题 C.1.5% 押 D.2% 准 【答案】D 精 【解析】变压器的直流电阻 与同温下产品出厂实测数值比较，相应变化不应大于2%。 12.电压等级在35kV以下，电压 比小于3的变压器电压比允许偏差应为（ ）。 A.±0.5% B.±1% C.±1.5% D.±2% 【答案】B 【解析】分接开关电压比检查。电压等级35k V以下，电压比小于3的变压器电压比允许偏差应为±1％ 13.下列不属于按电杆用途和受力情况划分的是（ ）。 8 1 7 9 A.分段杆 B.转 角杆 8 4 信 3 C.跨越杆 D.终端 杆 微 系 【答案】A 一 联 唯 【解析】按电杆用途和受力情况分为耐张杆、转角杆、终端杆、 分 支杆、跨越杆、直线杆。A选项属于 按水泥杆产品形式划分。 14.电力电缆的交接试验内容不包括（ ）。 A.线路相位检查 B.气体含水量 C.交流耐压试验 D.泄漏电流测量 【答案】B 【解析】电力电缆的交接试验：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验及泄漏电 流测量、线路相位检查等。 15.真空断路器交接试验内容不包括（ ）。 A.介质损耗因数 B.测量绝缘电阻 C.测量断路器合闸时触头弹跳时间 D.测量断路器的分、合闸同期性 【答案】A -90- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】真空断路器的交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测量断 路器的分、合闸时间，测量断路器的分、合闸同期性，测量断路器合闸时触头弹跳时间，测量断路器的 分、合闸线圈绝缘电阻及直流电阻，断路器操动机构试验。 16.做直流耐压试验时，试验电压按每级（ ）倍额定电压分阶段升高。 A.0.5 B.1.0 C.1.2 D.1.5 【答案】A 【解析】进行直流耐压试验时，试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min，并记录 泄漏电流。 17.绝缘油试验项目不包括（ ）。 A.闪点 B.油中含气量 C.介质损耗因数 D.SF₆ 含量 【答案】D 8 7 【解析】绝缘油的试验项目包括外状9、1水溶性酸值、闪点、水含量、界面张力、介质损耗因数、击穿电 4 8 3 压、体积电阻率、油中含气量、油信中颗粒度限值等。 微 18.下列关于变压器安装技术说 联 法系错误的是（ ）。 题 A.变压器运输时倾斜角不押得超过15°，牵引速度不应超过2m/min 准 B.机械牵引变压器时精，牵引着力点应在变压器重心以下，运输倾斜角不得超过15°，并采取防滑、防 溜措施，牵引速度不应 超过2m/min。 C.吊芯检查时，吊索与铅垂线 的夹角不宜大于60° D.装有气体继电器的变压器，应 使变压器顶盖沿气体继电器的气流方向有1.0%～1.5%的升高坡度 【答案】C 【解析】C选项错误，吊芯时的吊索与铅 垂线的夹角不宜大于30°，器身不得与箱壁有接触。器身检查 完毕后，必须用合格的变压器油进行冲洗。 19.电动机干燥时不允许用（ ）。 1 7 8 9 A.水银温度计 B.酒 精 温度计 信 3 8 4 微 C.电阻温度计 D.温差热 电偶 系 联 【答案】A 唯 一 【解析】干燥时不允许用水银温度计测量温度，应用酒精温度计、 电阻温度计或温差热电偶。 20.当电动机绝缘电阻达到规范要求，在同一温度下经（ ）稳定不变后认定干燥完毕。 A.1h B.2h C.5h D.8h 【答案】C 【解析】当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。 21.关于电动机安装，下列说法不正确的是（ ）。 A.应在电动机与基础之间衬垫硬塑垫片等防振装置 B.拧紧螺母时要按顺序逐个拧紧 C.电动机水平度调整一般用水平仪进行 D.电动机垫片与基础面接触应严密 【答案】B -91- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】地脚螺栓上均要套用弹簧垫圈，拧紧螺母时要按对角交错次序拧紧。 22.380V的异步电动机测量绝缘电阻，应使用（ ）。 A.万用表 B.500V兆欧表 C.1000V兆欧表 D.2500V兆欧表 【答案】B 【解析】用500V兆欧表测量电动机绕组绝缘电阻。380V的异步电动机的绕组绝缘电阻应不低于0.5M Ω。 23.容量为50m³及以上的储罐，其接地点的间距不应大于（ ）m。 A.10 B.20 C.30 D.50 【答案】C 【解析】容量为50m³及以上的储罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐 体底部周围对称与接地体相连，接地体应连接成环形的闭合回路。 8 7 24.水泥杆按规定检查时，下列说法不正 9 1确的是（ ）。 4 8 3 A.不应出现纵向裂纹 信 B.横向裂纹的宽度不应超过0.1mm 微 系 C.横向裂纹长度不应超过电联杆的1/2周长 D.杆长弯曲值不应超过杆长的1/1000 题 【答案】C 押 准 精 【解析】横向裂纹的宽度不应超过0.1mm，长度不应超过电杆的1/3周长。 25.（ ）的固定处应加软 垫。 A.镀锌角钢横担 B.直线金属横 C.绝缘子 D.全瓷式瓷横担 【答案】D 【解析】瓷横担（全瓷式、胶装式）安装 ：直立安装时，顶端顺线路歪斜不应大于10mm；水平安装时， 顶端宜向上翘起5°～15°；全瓷式瓷横担的 固定处应加软垫。 26.关于架空线路试验，说法错误的是（ ）。 1 7 8 9 A.测量线路的绝缘电阻应不小于验收规范规定 信 3 8 4 微 B.在额定电压下对空载线路的冲击合闸试验应进行5次 系 联 C.测量杆塔防雷接地线与接地装置的接地电阻值应符合设计 的规定 唯 一 D.用红外线测温仪测量导线接头的温度，以检验接头的连接质量 【答案】B 【解析】在额定电压下对空载线路的冲击合闸试验应进行3次。 27.电缆保护管一般采用钢管，钢管内径大于电缆外径的（ ）倍。 A.1.1 B.1.2 C.1.5 D.2.0 【答案】C 【解析】电缆保护管一般采用钢管，钢管内径大于电缆外径的1.5倍。 28.电缆敷设后，上面要铺（ ）mm厚的软土或细沙，再盖上混凝土保护板、红砖或警示带，覆盖宽度 应超过电缆两侧以外各（ ）mm，覆土分层夯实。 A.100，50 B.50，100 C.150，70 D.70，150 -92- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】A 【解析】电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板、警示带，覆盖宽度应 超过电缆两侧以外各50mm，覆土分层夯实。 29.直埋电缆应使用铠装电缆，铠装电缆的金属保护层要可靠接地，接地电阻不得大于（ ）Ω。 A.4 B.5 C.10 D.20 【答案】C 【解析】直埋电缆应使用铠装电缆，铠装电缆的金属保护层要可靠接地，接地电阻不得大于10Ω。 30.下列关于电缆敷设的要求，错误的是（ ）。 A.电缆应从电缆盘下端拉出施放 B.施放时必须每隔1.5～2m放置滑轮一个 C.用机械牵引敷设电缆时，应缓慢前进，一般速度不超过15m/min D.长度在300m以内的大截面电缆，可直接绑住电缆芯牵引 8 7 【答案】A 9 1 4 8 3 【解析】A选项错误，电缆应从电信缆盘上端拉出施放。 微 系 31.关于电缆敷设顺序，错误的 联 是（ ）。 题 A.应从电缆集中点（配置押室、控制室）向电缆分散点（车间、设备）敷设 准 精 B.先敷设线路长的，后敷设线路短的 C.先敷设线截面大的，后 敷截面小的 D.先敷设控制、通信电缆，后 敷设电力、动力电缆 【答案】D 【解析】先敷设电力、动力电缆，后 敷设控制、通信电缆。 32.电缆断口防护要求，做法错误的是（ ）。 A.电缆应在切断后4h之内进行封头 B.塑料绝缘电力电缆应有防潮的封端 C.油浸纸质绝缘电力电缆必须铅封 D .充油电缆切断处必须低于邻近 1 7两8侧电缆 9 【答案】D 信 3 8 4 微 【解析】充油电缆切断处必须高于邻近两侧电缆。 系 联 33.关于母线加工的说法错误的是（ ）。 唯 一 A.弯曲有立弯、平弯及扭弯三种，弯曲应采用冷弯，不得采用热 弯 B.母线加工后，在接触面上涂以电力复合脂 C.当母线平置时，螺栓应由上向下穿 D.母线的螺栓连接必须采用力矩扳手紧固 【答案】C 【解析】当母线平置时，螺栓应由下向上穿，在其余情况下，螺母应置于维护侧。 34.金属母线超过（ ）m长的直线段，应设置补偿装置。 A.15 B.20 C.25 D.30 【答案】B 【解析】金属母线超过20m长的直线段、不同基础连接段及设备连接处等部位，应设置补偿装置，采用 编织铜线或薄铜叠片伸缩节或其他连接方式。 -93- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 35.交流母线上下布置时，由上到下排列为L1，L2，L3相，对应的颜色为（ ）。 A.黄色，绿色，红色 B.绿色，黄色，红色 C.绿色，红色，黄色 D.红色，绿色，黄色 【答案】A 【解析】三相交流母线的L1相为黄色，L2相为绿色，L3相为红色；三相电路的中性线均应为淡蓝色。 36.氧化锌接闪器的接地线应用截面积不小于（ ）mm²的软铜线。 A.1 B.4 C.12 D.16 【答案】D 【解析】氧化锌接闪器的接地线应用截面积不小于16mm²的软铜线。 37.管型接闪器与被保护设备的连接线长度不得大于（ ）m。 A.1 B.4 C.12 D.16 8 【答案】B 1 7 9 4 8 【解析】管型接闪器与被保护设备信 3的连接线长度不得大于4m，安装时应避免各接闪器排出的电离气体 微 相交而造成的短路。 系 联 题 38.GIS密度继电器与设备本 押 体管路系统隔离的目的（ ）。 准 A.便于现场校验 精 B.提高检测精度 C.防止仪表爆裂 D.提高仪表强度 【答案】A 【解析】GIS（气体绝缘金属封闭开关设备）安装要求 （1）瓷件及绝缘件应无裂纹及破损，套管应水平放置。 （2）GIS密度继电器和压力表应有产品合格证和 检验报告。密度继电器应满足与设 8 备本体管路系统隔离， 1 7 以便于对密度继电器进行现场校验。 8 4 9 信 3 （11）GIS设备充气时，应复检六氟化硫湿度。 微 系 充装完毕24h后，对设备中气体进行湿度测量，若超过标准 ，必须进行联处理，直至合格。 一 唯 -94- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 二、多项选择题 39.油浸电力变压器安装中，是否要进行吊芯检查需要根据（ ）而确定。 A.变压器大小 B.制造厂规定 C.存放时间 D.安装进度 E.建设单位要求 【答案】ABCE 【解析】油浸式电力变压器是否需要吊芯检查，应根据变压器的大小、制造厂规定、存放时间、运输过 程中有无异常和建设单位要求来确定。 40.变压器装卸、运输与就位的要求，错误的有（ ）。 A.充干燥气体运输的变压器，油箱内的气体压力应保持在0.01～0.03MPa B.机械牵引变压器时，牵引着力点应在变压器重心以上 C.运输倾斜角不得超过15° D.应利用变压器顶盖上部的吊环吊装变7 8压器 1 9 4 E.变压器顶盖沿气体继电器的气流3 8方向有2%的升高坡度 信 微 【答案】BDE 系 联 【解析】B选项错误，机械题牵引变压器时，牵引着力点应在变压器重心以下。D选项错误，变压器顶盖 押 准 上部的吊环仅作吊芯检 精 查用，严禁用此吊环吊装整台变压器；E选项错误，变压器顶盖沿气体继电器的 气流方向有1.0%～1.5% 的升高坡度。 41.可以采用（ ）检测变压 器三相绕组的极性和接线组别。 A.直流感应法 B.色谱分析 C.交流电压法 D.直流耐压法 E.交流耐压法 【答案】AC 【解析】采用直流感应法或交流电压法分别检测变压器三相绕组的极性和接线组别。 8 1 7 42.下列说法不符合电力变压器送电试运行要求的有（ ）。 8 4 9 信 3 A.变压器第一次投入时，可全压冲击合闸 微 系 B.冲击合闸宜由低压侧投入 联 一 唯 C.变压器应进行3次空载全压冲击合闸 D.全电压冲击合闸时，励磁涌流不应引起保护装置的误动作 E.变压器空载运行12h，无异常情况，方可投入负荷运行 【答案】BCE 【解析】B选项错误，冲击合闸宜由高压侧投入。C选项错误，变压器应进行5次空载全压冲击合闸。 E选项错误，变压器空载运行24h，无异常情况，方可投入负荷运行。 43.关于电缆直埋敷设的要求，下列说法正确的有（ ）。 A.直埋电缆应使用铠装电缆，接地电阻不得大于10Ω B.电缆沟的沟深一般为0.9m，沟底是松软土时，可直接敷设电缆 C.一般电缆埋深应不小于0.7m，穿越农田时应不小于1m D.开挖的沟底是松软土层时，要铺设100mm厚的软土或细沙 E.直埋电缆的环氧树脂接头盒外面应有防止机械损伤的保护盒 -95- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】ABC 【解析】D选项错误，如果沟底有石块或硬质杂物要铺设100mm厚的软土或细沙。E选项错误，直埋电 缆的中间接头外面应有防止机械损伤的保护盒（环氧树脂接头盒除外）。 44.六氟化硫断路器的交接试验内容包括（ ）。 A.测量绝缘电阻 B.气体含水量 C.交流耐压试验 D.绝缘油试验 E.测量泄漏电流 【答案】ABC 【解析】六氟化硫断路器的交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测 量断路器的分、合闸时间，测量断路器的分、合闸速度，测量断路器的分、合闸线圈绝缘电阻及直流电 阻，测量断路器操动机构试验，测量断路器内六氟化硫气体含水量。 45.电动机干燥时定时测量并记录的数据包括（ ）。 A.绕组的绝缘电阻 B.绕组温度 8 7 1 C.绕组的电流 4 9 D.环境温度 8 3 信 E.干燥电源的电压 微 系 【答案】ABDE 联 题 押 【解析】定时测量并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。 准 精 46.下列关于电动机试运行前的检查的内容，说法错误的有（ ）。 A.用500V兆欧表测量电动机绕组的绝缘电阻 B.检查电动机安装是否牢固 C.检查地脚螺栓是否全部接地 D.检查电动机与传动机械的联轴器是否 安装良好 E.检查电动机的轴承温升不应超过规定值 【答案】CE 8 【解析】C选项错误，检查地脚螺栓是否全部拧紧 。E选项错误，属于试运行过1 7程中检查内容。 9 8 4 47.6kV以上的橡塑电缆，应根据要求做的电气试验有（ ）。 信 3 微 A.交流耐压试验 B.色谱分 析检查 系 联 一 C.直流耐压试验 D.介质损失角 唯 E.泄漏电流测试 【答案】ACE 【解析】6kV以上的橡塑电缆，应做交流耐压试验或直流耐压试验及泄漏电流测试；1kV及以下的橡塑 电缆应用2500V兆欧表测试绝缘电阻代替耐压试验，电缆绝缘电阻无明显变化，并做好记录。 三、案例分析题 案例一 【背景资料】 某安装公司承包一光伏发电输电项目的施工总承包合同，主要工作内容：光伏场区发电设备及线路（包 括光伏阵列设备、逆变及配电设备、箱式变压器、35kV电缆集电线路等）安装工程、35kV架空线路安装 工程、开关站安装工程（包括一次设备、母线和二次设备）等。 安装公司项目部进场后，认真开展项目开工前的各项准备工作，项目经理组织编制了机电安装工程施 -96- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 工组织总设计，技术人员编制了主要施工方案，方案中的绿色施工管理的重点是草原土壤保护。 施工前，施工方案编制人员向作业人员进行了安全技术交底。光伏场区集电线路设计为35kV直埋电缆， 根据施工方案要求，采用机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟底铺设一层细沙，完成直 埋电缆工程的相关工作。 在施工过程中，公司总部多次对项目部进行综合检查，发现下列事件，存在施工质量问题，并监督项 目部进行了整改。 事件1：现场作业人员使用的经纬仪检定合格证超过有效期，电气试验人员使用的兆欧表检定合格证 丢失，项目部计量管理员对施工使用的计量器具没有进行跟踪管理。 事件2：室内配电装置的母线采用螺栓连接，作业人员在母线连接处涂了凡士林，母线平置连接时的 螺栓由上向下穿，螺栓连接的母线两外侧只有平垫圈，并用普通扳手紧固。 【问题】 1.沟底铺设一层细沙后，直埋电缆工程的相关工作还有哪些？ 2.在事件2中，项目部是如何整改的？8 7 1 9 【答案】 8 4 3 信 1.沟底铺设一层细沙后，直埋微电缆工程相关工作还有：电缆敷设，电缆覆盖100mm厚细沙，盖混凝 系 联 土保护板，覆土分层夯实，电题缆标桩埋设。（5分） 押 2.在事件2中，项目部准的整改：母线连接处应涂电力复合脂，母线平置连接的螺栓应由下向上穿，螺 精 母侧应装有弹簧垫圈或锁紧 螺母，母线螺栓的连接应采用力矩扳手紧固。（5分） 案例二 【背景资料】 A机电安装公司总承包了一化工厂机电 安装工程，由于该项目地处偏僻，工程规模大，需要较大的临 时用电量，A安装公司根据国家有关标准、规范 和施工现场的实际负荷情况，编制施工现场“临时用电施 工组织设计”，对临时用电施工项目进行检查、验 收 ，并向供电部门提供相关资料 1 7，8申请送电。安装公司 9 在整个机电安装工程中，发生下述事件： 信 3 8 4 微 事件一，A安装公司在进行厂房防雷和接地装置施工时， 接地体施工采系用镀锌钢管垂直埋设，接地体 联 的施工示意图，如下图所示（单位：mm），因不符合规范要求 遭到监 唯 理一工程师的制止，安装公司立即进 行了整改。 图1 垂直接地体施工图 -97- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 事件二，在厂内380V异步电动机安装前，检查发现电动机受潮、绝缘电阻达不到要求，安装公司对电 动机进行了干燥处理。干燥完成后测量绝缘电阻值，符合设计要求。随后进行电动机的安装并按要求进行 了电动机的试运行。 【问题】 1.事件二中，电动机的干燥方法有哪些？干燥过程中，一般铁芯和绕组的最高温度控制在多少？ 2.试运行前电动机绕组的绝缘电阻要求为多少？电动机空载试运行时间为多少小时？ 【答案】 1.（1）干燥方法有外部加热干燥法、电流加热干燥法。（2）一般铁芯和绕组的最高温度应控制在70～ 80℃。（3分） 2.（1）380V的异步电动机应不低于0.5MΩ。（2）电动机空载试运行时间宜为2h。（2分） 4.4自动化仪表工程安装技术 一、单项选择题 8 7 1 9 4 1.自动化仪表工程施工中，用于仪表 3 校8准和试验的标准仪器仪表，其基本误差的绝对值，不宜超过被校仪 信 表基本误差绝对值的（ ）。微 系 联 A.1/2 题 B.1/3 押 C.1/4 准 D.1/5 精 【答案】B 【解析】用于仪表校准和试 验的标准仪器仪表，应具备有效的计量检定合格证明，其基本误差的绝对值 不宜超过被校准仪表基本误差绝 对值的1/3。 2.下列关于仪表设备安装与调校原则 的说法，错误的是（ ）。 A.先里后外 B.先重后轻 C.先低后高 D.先单点后网络 【答案】C 8 【解析】仪表设备安装应遵循的原则：先里后外； 先高后低；先重后轻。仪表调1 7 校应遵循的原则：先取 9 8 4 证后校验；先单校后联校；先单回路后复杂回路；先单 点后网络。 信 3 微 3.下列关于温度取源部件安装位置的说法，正确的是（ ）。 系 联 一 A.宜选在阀门等阻力部件处 B.宜选在介质 流速呈唯死角处 C.不宜选在振动较大的地方 D.不宜选在温度变 化灵敏处 【答案】C 【解析】温度取源部件的安装位置：要选在介质温度变化灵敏和具有代表性的地方，不宜选在阀门等阻 力部件的附近和介质流束呈现死角处以及振动较大的地方。 4.关于自动化仪表施工的原则，下列说法错误的是（ ）。 A.先土建后安装 B.先两端后中间 C.先地上后地下 D.先安装设备再配管布线 【答案】C 【解析】自动化仪表施工的原则：先土建后安装；先地下后地上；先安装设备再配管布线；先两端后中 间。 5.直接安装在管道上的取源部件应随同管道系统进行（ ）。 A.吹扫清洗 B.压力试验 -98- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.无损检测 D.防腐保温 【答案】B 【解析】取源部件安装完毕后，应与设备和管道同时进行压力试验。 6.下列关于流量检测仪表安装的说法，错误的是（ ）。 A.质量流量计应安装于被测流体完全充满的水平管道上，在垂直管道中的流体流向应自上而下 B.电磁流量计外壳、被测流体和管道连接法兰之间应连接为等电位，并应接地 C.超声波流量计安装时，对于水平管道，换能器的位置应在与水平直线成45°夹角的范围内 D.节流件必须在管道吹洗后安装 【答案】A 【解析】流量检测仪表安装：（1）节流件必须在管道吹洗后安装。（2）节流件安装方向，应使流体从 节流件的上游端面流向节流件的下游端面，孔板的锐边或喷嘴的曲面侧迎着被测流体的流向。（3）在 水平和倾斜的管道上安装的孔板或喷嘴，当排泄孔流体为液体时，排泄孔的位置应在管道的正上方，当 流体为气体或蒸汽时，排泄孔的位置应在 管道的正下方。（4）涡轮流量计和涡街流量计的信号线应使 8 7 1 用屏蔽线。（5）质量流量计应安装4于9被测流体完全充满的水平管道上，在垂直管道中的流体流向应自 8 3 信 下而上。测量气体时，箱体管应 微 置于管道上方；测量液体时，箱体管应置于管道下方。（6）电磁流量 系 计外壳、被测流体和管道连接联法兰之间应连接为等电位，并应接地。（7）超声波流量计安装时，对于 题 水平管道，换能器的位置押应在与水平直线成45°夹角的范围内，被测管道内壁不应有影响测量精度的结 准 精 垢层或涂层。 7.下列关于超声波物位计的 安装要求，错误的是（ ）。 A.应安装在进料口的上方 B.传感器宜垂直于物料表面 C.信号波束角内不应有遮挡物 D.物料最高物位不应进入仪表盲区 【答案】A 【解析】超声波物位计的安装应符合下列要求：不应安装在进料口的上方；传感器宜垂直于物料表面； 在信号波束角内不应有遮挡物；物料的最高物位不应进入仪表的盲区。 8.自动化仪表安装施工程序中，仪表设备单体校验 、 安装的紧后工序是（ ）。 1 7 8 9 A.取源部件安装 B.仪 表 线路安装 信 3 8 4 微 C.仪表管道安装 D.仪表系 统试验 系 联 【答案】B 唯 一 【解析】自动化仪表安装施工程序：取源部件安装→仪表设备单体 校验、安装→仪表线路安装→仪表管 道安装→脱脂→仪表系统试验→工程交接验收。 9.下列关于分析取源部件安装位置的要求，正确的是（ ）。 A.应安装在压力变化的位置 B.应安装在成分稳定的位置 C.能灵敏反映真实成分变化的位置 D.应安装在不具有代表性的分析样品位置 【答案】C 【解析】分析取源部件安装要求：（1）分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和 取得具有代表性的分析样品的位置。（2）取样点的周围不应有层流、涡流、空气渗入、死角、物料堵 塞或非生产过程的化学反应。（3）在水平或倾斜的管道上安装分析取源部件时，其安装方位的要求与 安装压力取源部件的取压点要求相同。 10.自动化仪表工程需连续投入运行（ ），运行正常后方具备交接验收条件。 A.24h B.36h -99- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.48h D.72h 【答案】C 【解析】仪表工程连续48h投入运行正常后，具备交接验收条件。 11.下列不属于仪表管道主要安装内容的是（ ）。 A.测量管道安装 B.气动信号管道安装 C.配线管道安装 D.气源管道安装 【答案】C 【解析】仪表管道主要安装内容：测量管道安装；气动信号管道安装；气源管道安装；液压管道安装等。 12.可燃气体检测器安装位置应根据所检测气体的（ ）确定。 A.类别 B.质量 C.密度 D.浓度 【答案】C 【解析】可燃气体检测器和有毒气体检测器的安装位置应根据所检测气体的密度确定，其密度大于空气 8 7 1 时，检测器应安装在距地面200～30409mm处，其密度小于空气时，检测器应安装在泄漏区域的上方。 8 3 13.下列质量流量计安装，说法正确信的是（ ）。 微 系 A.测量气体时的箱体管应置联于管道下方 B.测量液体时的箱体管应置于管道上方 题 C.在垂直管道中被测流体押的流向应自上而下 D.应安装于被测流体完全充满的水平管道上 准 精 【答案】D 【解析】测量气体时，箱体 管应置于管道上方，A选项错误。测量液体时，箱体管应置于管道下方，B 选项错误。在垂直管道中的流 体流向应自下而上，C选项错误。 14.自动化仪表综合控制系统的功能试 验项目不包括（ ）。 A.配电柜试验 B.操作站试验 C.控制器试验 D.工程师站试验 【答案】A 【解析】综合控制系统在回路试验和系统试验前 应 在控制室内对系统本身进行试 1 7验8。试验项目应包括组 9 成系统的各操作站、工程师站、控制器、个人计算机 和 管理计算机、总线和 信 通3 8 4 信网络等设备的硬件和软 微 件的有关功能试验。 系 联 15.关于温度取源部件的安装，说法错误的是（ ）。 唯 一 A.与管道垂直安装时，取源部件轴线应与管道轴线垂直相交 B.在管道的拐弯处安装时，宜顺着物料流向 C.在管道的拐弯处安装时，取源部件轴线应与管道轴线相重合 D.与管道呈倾斜角度安装时，取源部件轴线应与管道轴线相交 【答案】B 【解析】B选项错误，在管道的拐弯处安装时，宜逆着物料流向。 16.自动化仪表工程中，补偿导线不能采用的敷设方式（ ）。 A.塑料导管敷设 B.金属导管敷设 C.电缆桥架敷设 D.直接埋地 【答案】D -100- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】线缆及光缆敷设 （1）补偿导线应在穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。当补偿导线与测量仪表之间 不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。 （2）电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采 用焊接时，应采用无腐蚀性焊药。 补偿导线应采用压接。【接触电阻小且稳定、抗氧化腐蚀、机械强度高、抗振动、精度高等】 同轴电缆和高频电缆应采用专用接头。 二、多项选择题 17.下列有关仪表管路安装的一般规定，说法正确的有（ ）。 A.设计文件规定需要脱脂的仪表，应经脱脂检查合格后安装 B.仪表的中心距操作地面的高度宜为1.2～1.5m C.仪表接线箱应采取密封措施，引入口宜朝上 8 7 D.仪表与设备、管道或构件的连接及 9 1固定部位应受力均匀 4 8 3 E.安装过程中不应敲击、振动仪信表 微 系 【答案】ABDE 联 题 【解析】C选项错误，仪押表接线箱（盒）应采取密封措施，引入口不宜朝上。 准 18.氧气管道上仪表取源部精件的安装要求有（ ）。 A.取源部件的安装，应在 工艺设备制造或工艺管道预制、安装的同时进行 B.当设备及管道有绝热层时， 安装的取源部件应露出绝热层外 C.安装取源部件时，不应在管道 的焊缝上开孔安装 D.在管道防腐完成后开孔安装 E.取源部件安装完毕后，应与设备和管道 同时进行压力试验 【答案】ABCE 【解析】D选项错误，安装取源部件的开孔和焊 接 必须在工艺管道或设备的防腐 1 7、8衬里、吹扫和压力试 9 验前进行。 8 4 信 3 19.下列有关压力取源部件安装的说法中，错误的有（ ） 。 系 微 联 A.压力取源部件的安装位置应选在被测物料流束稳定的位置 一 唯 B.压力取源部件与温度取源部件在同一管段上时，压力取源部 件 应 安装在温度取源部件的下游侧 C.测量蒸汽压力时，取压点的方位只能在管道的上半部 D.测量气体压力时，取压点的方位在管道的上半部 E.测量液体压力时，应在管道的下半部与管道水平中心线成0°～45°夹角范围内 【答案】BC 【解析】B选项错误，压力取源部件与温度取源部件在同一管段上时，压力取源部件应安装在温度取源 部件的上游侧；C选项错误，测量蒸汽压力时，取压点的方位在管道的上半部，或者下半部与管道水平 中心线成0°～45°夹角的范围内。 4.5防腐蚀与绝热工程施工技术 一、单项选择题 1.下列属于介质处理防腐蚀方法的是（ ）。 -101- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.涂装 B.衬里 C.阴极保护 D.锅炉给水的除氧 【答案】D 【解析】A、B选项属于覆盖层防腐蚀；C选项属于电化学保护防腐蚀。 2.关于涂装技术要求，说法正确的是（ ）。 A.涂覆的基体表面温度比露点温度高3℃ B.施工环境温度宜为5～40℃ C.相对湿度不大于80% D.涂料进场时，供料方只需提供产品质量证明文件 【答案】A 【解析】施工环境温度宜为5～30℃，相对湿度不大于85%，或涂覆的基体表面温度比露点温度高3℃。 涂料进场时，供料方除提供产品质量证明文件外，尚应提供涂装的基体表面处理和施工工艺等要求，BCD 选项错误。 8 7 1 3.当采用一种绝热制品，保温层厚度大4 9于或等于100mm，保冷层厚度大于或等于（ ）时，应分为两 8 3 信 层或多层逐层施工，各层的厚度微宜接近。 系 A.80 联 B.90 题 押 C.100 D.60 准 精 【答案】A 【解析】当采用一种绝热制 品，保温层厚度大于或等于100mm，保冷层厚度大于或等于80mm时，应分 为两层或多层逐层施工，各层 的厚度宜接近。 4.下列关于水平管道采用绝热毡进行 多层绝热施工的说法，正确的是（ ）。 A.同层不应错缝 B.上下层应压缝 C.纵向接缝应布置在管道垂直中心线45°范围内 D.内层绝热层可不进行严缝处理 1 7 8 9 【答案】B 信 3 8 4 微 【解析】绝热层施工时，同层应错缝，上下层应压缝，选项 A错误，选项系B正确。水平管道的纵向接缝 联 位置，不得布置在管道垂直中心线45°范围内，选项C错误。 绝热 唯 层一各层表面均应做严缝处理，选项D 错误。 5.立式设备及垂直管道，应在（ ）留设伸缩缝。 A.支承件、法兰下面 B.焊缝的两侧 C.伸缩节两侧各20mm D.管道与孔洞之间 【答案】A 【解析】伸缩缝及膨胀间隙的留设要求：（1）设备或管道采用硬质绝热制品时，应留设伸缩缝。（2） 两固定管架间水平管道绝热层的伸缩缝，至少应留设一道。（3）立式设备及垂直管道，应在支承件、 法兰下面留设伸缩缝。（4）弯头两端的直管段上，可各留一道伸缩缝：当两弯头之间的间距较小时， 其直管段上的伸缩缝可根据介质温度确定仅留一道或不留设伸缩缝。（5）球形容器的伸缩缝，必须按 设计规定留设。当设计对伸缩缝的做法无规定时，浇注或喷涂的绝热层可用嵌条留设。 6.金属保护层的接缝可选用的形式不包括（ ）。 A.搭接形式 B.对接形式 -102- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.插接形式 D.咬接形式 【答案】B 【解析】金属保护层的接缝可选用搭接、咬接、插接及嵌接的形式。保护层安装应紧贴保温层或防潮层。 金属保护层纵向接缝可采用搭接或咬接；环向接缝可采用插接或搭接。室内的外保护层结构，宜采用搭 接形式。 7.下列关于静置设备的金属保护层施工要求的说法，正确的是（ ）。 A.金属保护层应自上而下敷设 B.环向接缝宜采用咬接 C.纵向接缝宜采用插接 D.搭接或插接尺寸应为30～50mm 【答案】D 【解析】静置设备和转动机械的绝热层，其金属保护层应自下而上进行敷设。环向接缝宜采用搭接或插 接，纵向接缝可咬接或搭接，搭接或插接尺寸应为30～50mm。平顶设备顶部绝热层的金属保护层，应 按设计规定的斜度进行施工。 8.在涂料进场时，提供的产品质量证明文 件不包括（ ）。 8 7 1 A.技术鉴定文件 4 9 B.产品检测方法 8 3 信 C.涂装工艺要求 微 D.材料检测报告 系 【答案】C 联 题 押 【解析】涂料进场时，供料方除提供产品质量证明文件外，尚应提供涂装的基体表面处理和施工工艺等 准 精 要求。产品质量证明文件应包括：产品质量合格证；质量技术指标及检测方法；材料检测报告或技术鉴 定文件。 9.下列防腐蚀涂装前的表面处理 中，属于喷射处理的是（ ）。 A.喷砂 B.喷淋脱脂 C.浸泡脱脂 D.磷化 【答案】A 【解析】表面处理的方法有清洗（脱脂处理）、机械除锈、喷（抛）射除锈、酸洗等。 （1）脱脂处理包括浸泡脱脂、喷淋脱脂。 1 7 8 9 （2）机械除锈包括手工除锈和动力工具除锈两种。 手 工除锈工具包括钢丝 信 刷3 8、 4 粗砂纸、铲刀、刮刀或 微 类似的手工工具。动力除锈工具包括旋转钢丝轮、电动砂 轮或除锈机等。系 联 （3）喷（抛）射处理包括干喷射、湿喷射、喷砂、喷丸。 唯 一 （4）钝化处理包括磷化、铬酸盐钝化、钝化。 10.采用（ ）应注意不可损伤金属表面。工具处理分为St2级、St3级两个质量等级。 A.化学除锈 B.火焰除锈 C.喷砂除锈 D.动力工具除锈 【答案】D 【解析】采用动力工具除锈应注意不可损伤金属表面。工具处理分为St2级、St3级两个质量等级。 11.下列关于绝热制品拼缝宽度的说法，正确的是（ ）。 A.半硬质绝热制品当作为保温层时拼缝宽度不应大于2mm B.硬质绝热制品当作为保冷层时拼缝宽度不应大于5mm C.硬质绝热制品当作为保温层时拼缝宽度不应大于4mm D.半硬质绝热制品当作为保冷层时拼缝宽度不应大于2mm 【答案】D -103- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】硬质或半硬质绝热制品的拼缝宽度，当作为保温层时，不应大于5mm，当作为保冷层时，不应 大于2mm。所以A、B、C选项错误。 12.采用捆扎法施工时，绝热层捆扎间距要求（ ）。 A.对硬质绝热制品不应大于200mm B.对半硬质绝热制品不应大于300mm C.对软质绝热制品宜为400mm D.无特殊要求 【答案】B 【解析】捆扎间距：对硬质绝热制品不应大于400mm；对半硬质绝热制品不应大于300mm；对软质绝 热制品宜为200mm。所以A、C、D选项错误。 13.下列硬质绝热制品的捆扎方法中，正确的是（ ）。 A.应采用螺旋式缠绕捆扎 B.每块捆扎至少一道 C.有振动的部位应加强捆扎 D.多层一次捆扎固定 8 7 1 【答案】C 4 9 8 3 信 【解析】每块绝热制品上的捆扎微件不得少于两道；对有振动的部位应加强捆扎，B选项错误。不得采用 系 螺旋式缠绕捆扎，A选项错误联。双层或多层绝热层的绝热制品，应逐层捆扎，D选项错误。 题 押 14.伸缩缝留设的宽度，管 准 道宜为（ ），设备宜为（ ）。 精 A.15mm，20mm B.20mm，15mm C.20mm，25mm D.25mm，20mm 【答案】D 【解析】伸缩缝留设的宽度，设备宜 为25mm，管道宜为20mm。 15.关于设备及管道绝热层施工技术要求， 说法正确的是（ ）。 A.绝热层施工时，同层应错缝，上下层应 压缝，其搭接的长度不宜小于50mm B.立式设备及垂直管道，应在支承件、法兰上 面留设伸缩缝 8 C.施工后的保温层应覆盖设备铭牌 1 7 9 8 4 D.硬质绝热制品捆扎间距不应大于400mm 信 3 微 【答案】D 系 联 一 【解析】绝热层施工时，同层应错缝，上下层应压缝，其搭接 的长度唯不宜小于100mm，A选项错误。立 式设备及垂直管道，应在支承件、法兰下面留设伸缩缝，B选项错 误。施工后的保温层不得覆盖设备铭 牌，施工后的保冷层应将设备铭牌处覆盖，C选项错误。 16.关于绝热结构防潮层施工的说法，正确的是（ ）。 A.室外施工宜在阳光暴晒中进行 B.防潮层外侧应用钢带捆扎固定 C.设备筒体的防潮层应连续施工 D.施工困难处管道防潮层可断开 【答案】C 【解析】（1）室外施工不宜在雨雪天或阳光暴晒中进行，A选项错误。 （2）防潮层外不得设置钢丝、钢带等硬质捆扎件，B选项错误。 （3）设备筒体、管道上的防潮层应连续施工，不得有断开或断层等现象。防潮层封口处应封闭，D选 项错误。 -104- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 17.关于玻璃纤维布复合胶泥涂抹结构的说法，错误的是（ ）。 A.卧式设备和水平管道的纵向接缝位置，应在两侧搭接，并应缝口朝下 B.玻璃纤维布应随第一层胶泥层边涂边贴 C.粘贴的方式，不宜采用螺旋形缠绕法 D.待第一层胶泥干燥后，再涂抹第二层胶泥 【答案】C 【解析】C选项错误，粘贴的方式，可采用螺旋形缠绕法或平铺法。 18.涂料进场时，供料方提供的产品质量文件不包括（ ）。 A.质量技术指标 B.施工技术工艺 C.材料检测报告 D.技术鉴定文件 【答案】B 8 7 1 【解析】涂料进场时，供料方除提供4 9产品质量证明文件外，尚应提供涂装的基体表面处理和施工工艺等 8 3 信 要求。 微 系 产品质量证明文件应包括产品联质量合格证、质量技术指标及检测方法、材料检测报告或技术鉴定文件。 题 押 准 二、多项选择题 精 19.下列属于覆盖层防腐蚀的 有（ ）。 A.调节介质pH值 B.涂料涂层 C.衬里 D.阴极保护 E.阳极保护 【答案】BC 【解析】A选项属于介质处理防腐蚀。D、E 选项属于电化学保护防腐蚀。 20.关于捆扎法施工说法中，正确的有（ ）。 1 7 8 9 A.每块绝热制品上的捆扎件不得少于两道 B.对 有 振动的部位应加强捆 信 扎 3 8 4 C.不得采用螺旋式缠绕捆扎 D.双层 或 多层绝热层的绝 系 微热制品，应逐层捆扎 联 E.捆扎间距对硬质绝热制品不应大于500mm 一 唯 【答案】ABCD 【解析】E选项错误，捆扎间距对硬质绝热制品不应大于400mm。 21.关于伸缩缝留设，下列选项说法错误的有（ ）。 A.保冷层的伸缩缝外可不再进行保冷 B.立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝 C.保冷层的各层伸缩缝必须错开，错开距离应大于50mm D.高温保温层的各层伸缩缝可不错开 E.弯头两端的直管段上可各留一道伸缩缝 【答案】ACD 【解析】保冷层的伸缩缝外应再进行保冷，A选项错误。多层绝热层伸缩缝的留设：中、低温保温层的 各层伸缩缝，可不错开；保冷层及高温保温层的各层伸缩缝，必须错开，错开距离应大于100mm，C、 D选项错误。 -105- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 22.下列非金属保护层施工技术要求正确的有（ ）。 A.当采用箔、毡、布类包缠型保护层时，包缠施工应层层压缝，压缝宜为50～100mm B.当采用阻燃型防水卷材及涂膜弹性体作保护层时，卷材包扎的环向、纵向接缝的搭接尺寸不应小于1 00mm C.当采用玻璃钢保护层时，当现场制作玻璃钢时，铺衬的基布应紧密贴合，应顺次排净气泡 D.当在管道、弯头和特殊部位用真空铝复合防护材料和铝箔玻璃钢薄板等复合材料进行保护层施工时， 下料应准确，缝隙处宜采用密封胶带固定 E.当采用玻璃钢、铝箔复合材料及其他复合保护层分段包缠时，其接缝可采用专用胶带粘贴密封 【答案】CDE 【解析】A选项错误，当采用箔、毡、布类包缠型保护层时，包缠施工应层层压缝，压缝宜为30～50mm， 且必须在其起点和终端有紧固措施。B选项错误，当采用阻燃型防水卷材及涂膜弹性体作保护层时，卷 材包扎的环向、纵向接缝的搭接尺寸不应小于50mm。 23.下列设备绝热保护层施工技术要求正确 的有（ ）。 8 7 1 A.设备及大型储罐金属保护层的接缝4 9和凸筋，应呈棋盘形错列布置 8 3 信 B.斜度大于45°的斜立管道上微的金属保护层，应分段将其固定在支承件上 系 C.静置设备绝热层的金属保联护层应自下而上进行敷设 题 押 D.纵向接缝宜采用搭接准或插接 精 E.平顶设备顶部绝热层 的金属保护层，应按设计规定的坡度进行施工 【答案】ABCE 【解析】静置设备和转动机械的绝热层，其金属保护层应自下而上进行敷设。环向接缝宜采用搭接或插 接，纵向接缝可咬接或搭接，搭接或 插接尺寸应为30～50mm。D选项错误。 三、案例分析题 案例一 8 【背景资料】 1 7 9 8 4 某综合楼的结构形式为钢筋混凝土框架结构，建筑面 积为5万m²，地下3层 信 ，3地上10层。某机电安装施 微 工单位与业主签订了机电安装施工合同，其施工范围包括： 空调与通风工程系、给水与排水工程。 联 一 施工班组的安排如下：空调与通风工程施工班组包括风管制 作与安 唯 装班组、空调水管安装班组、空调 与通风设备安装班组。给水与排水工程施工班组包括给水管道班组、 排水管道班组、给水与排水设备安装 班组、管道防腐班组。 经过一段时间施工后，其施工状况如下：空调与通风工程已完成的项目包括：地下室风管安装、空调 水管安装、地下室主机房安装、地上部分风管制作。给水与排水工程已完成的项目包括：地下室给水管道、 排水管道的安装，给水泵房安装，地下室卫生间卫生器具安装，地上1～5层给水管道安装。 施工单位总部对该工程项目部进行施工资料检查及工程施工情况抽查： （1）抽查到施工承包合同1份、施工组织设计及审批表1份、设备安装记录1份、图纸会审记录1份。 （2）抽查到施工技术交底记录共有4份，分别为：风管制作与安装、空调水管安装、排水管道安装、 给水与排水设备安装。 （3）抽查到1份设计变更记录，其内容是对2层水平管道进行较大变动。 （4）抽查到给水管道表面防腐涂层大面积鼓泡。 -106- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.给水管道表面防腐涂层大面积鼓泡的可能原因是什么？ 【答案】 1.给水管道表面防腐涂层大面积鼓泡的可能原因是：管道表面预处理未达到质量要求，施工温度与湿 度不适宜施工，涂料涂敷方法不正确。（2分） 4.6石油化工设备安装技术 一、单项选择题 1.关于塔器整体安装垫铁设置的要求，说法错误的是（ ）。 A.设备底座有接缝处的两侧，应各设置一组垫铁 B.垫铁端面应露出设备底面外缘，斜垫铁宜露出10～50mm C.放置平垫铁时，厚的宜放在下面，薄的宜放在上面 D.每组垫铁块数不宜超过5块 7 8 1 9 4 1.【答案】C 3 8 信 【解析】设置垫铁：每组垫铁的微块数不宜超过5块，放置平垫铁时，厚的宜放在下面，薄的宜放在中间， 系 联 垫铁的厚度不宜小于2mm，题C选项错误。 押 2.塔器紧固地脚螺栓并检准查合格后，（ ）内进行垫铁层间点焊。 精 A.6h B.12h C.24h D.36h 【答案】C 【解析】找正、紧固地脚螺栓、垫铁 点固：以塔本体任意相邻的方位线作为垂直度找正基准，通过调整 垫铁组，使塔的标高和垂直度达到要求 ；分两次对称拧紧地脚螺栓，第一次拧至要求力矩的50%，第二 次达到100%要求力矩；用0.25kg的手锤敲 击各组垫铁，不应有松动的情况；检查合格后，24h内进行 垫铁层间点焊。 8 3.关于塔器水压试验，说法错误的是（ ）。 1 7 9 8 4 A.在设备最高与最低点且便于观察的位置各设置一块 量程相同并经检定合信格3的压力表 微 B.压力表精度不低于1.6级 系 联 一 C.压力表量程不低于1.5倍且不高于3倍试验压力 唯 D.试验压力以装设在设备最低处的压力表读数为准 【答案】D 【解析】试验压力以装设在设备最高处的压力表读数为准。 4.关于金属储罐内挂脚手架正装法施工要求，正确的是（ ）。 A.一台储罐施工宜用2～3层作业平台 B.应采用卷扬机吊装壁板 C.脚手架随储罐壁板升高逐层搭设 D.储罐的脚手架从上到下交替使用 【答案】A 【解析】B选项错误，采用吊车吊装壁板；C选项错误，属于外搭脚手架正装法；D选项错误，脚手架 从下至上交替使用。 5.关于储罐试验，说法错误的是（ ） A.罐底板的所有焊缝采用充水试验进行严密性试验 B.罐壁的严密性和强度试验注水到设计高度，静置48h -107- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.罐顶正压时，在罐顶涂以肥皂水检查 D.罐顶正压和负压试验后应立即开启罐顶孔 【答案】A 【解析】罐底板的所有焊缝采用真空箱试漏法进行严密性试验。 6.焊接H型钢，腹板拼接宽度不应小于（ ）。 A.200mm B.300mm C.500mm D.600mm 【答案】B 【解析】焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距，不宜小于200mm；翼缘板拼接长度不应小 于600mm；腹板拼接宽度不应小于300mm；H型钢端头到拼接缝的长度不应小于600mm。 7.钢结构制作和安装单位应分别进行高强度螺栓、连接摩擦面（ ）试验。 A.弯矩系数 B.紧固力 C.扭矩系数 D.抗滑移系数 8 7 【答案】D 9 1 4 8 3 【解析】钢结构制作和安装单位，信应分别进行高强度螺栓、连接摩擦面的抗滑移系数试验；当高强度螺 微 系 栓连接节点按承压型连接或张联拉型连接进行强度设计时，可不进行摩擦面抗滑移系数的试验。 题 8.钢网架结构总拼完成后，押测量其挠度值不应超过设计值的（ ）。 准 精 A.1.15倍 B.1.2倍 C.1.5倍 D.2倍 【答案】A 【解析】钢网架结构总拼完成后及 屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应 设计值的1.15倍。 二、多项选择题 9.高层钢结构的多节柱安装时，每节钢柱的定位轴 线的导引方法中，不正确的有（ 8 ）。 1 7 9 A.从地面控制轴线直接引上 B.从 中层柱的轴线引上 8 4 信 3 C.从顶端控制轴线直接引下 D.从上 层柱的轴线引下 微 系 E.从下层柱的轴线引上 一 联 唯 【答案】BCDE 【解析】多节柱安装时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上，避 免造成过大的累积误差。 10.关于高强度螺栓连要求说法，正确的有（ ）。 A.高强度螺栓连接处的摩擦面采用手工砂轮打磨时，打磨方向应与受力方向垂直 B.应在高强度螺栓连接摩擦面上做钢印标记 C.高强度螺栓连接摩擦面不应有飞边、毛刺 D.高强度螺栓连接处的摩擦面采用生锈处理方法时，安装前应以细钢丝刷垂直于构件受力方向除去摩 擦面上的浮锈 E.高强度大六角头螺栓连接副由一个螺栓、一个螺母和一个垫圈组成 【答案】ACD 【解析】高强度螺栓连接要求：①高强度螺栓连接处的摩擦面采用手工砂轮打磨时，打磨方向应与受力 -108- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 方向垂直，且打磨范围不应小于螺栓孔径的4倍。②高强度螺栓连接处的摩擦面采用生锈处理方法时， 安装前应以细钢丝刷垂直于构件受力方向除去摩擦面上的浮锈。 ③高强度螺栓连接摩擦面应保持干燥、清洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢 等，且不得在摩擦面上做钢印标记。④高强度大六角头螺栓连接副应由一个螺栓、一个螺母和两个垫圈 组成，垫圈的倒角应朝向螺栓头或螺母。⑤扭剪型高强度螺栓连接副应由一个螺栓、一个螺母和一个垫 圈组成。 11.关于钢结构安装要求，下列说法错误的有（ ）。 A.吊车梁和吊车桁架安装就位后应下挠 B.多节柱安装时应从下层轴线引上 C.钢网架结构总拼完成后及屋面工程完成后，其挠度值不应超过设计值的1.15倍 D.焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不宜小于200mm E.厚涂型防火涂料涂层的厚度，85%及以上面积应符合有关耐火极限的设计要求 【答案】ABE 8 7 1 【解析】A选项错误，吊车梁和吊车4 9桁架安装就位后不应下挠；B选项错误，多节柱安装时，每节柱的 8 3 信 定位轴线应从地面控制轴线直接 微 引上，不得从下层柱的轴线引上，避免造成过大的积累误差。E选项错 系 误，薄涂型防火涂料的涂层厚联度应符合有关耐火极限的设计要求。厚涂型防火涂料涂层的厚度，80%及 题 以上面积应符合有关耐火押极限的设计要求，且最薄处厚度不应小于设计要求厚度的85%。 准 精 12.金属拱顶储油罐倒装法施工中，矫正焊接变形技术措施有（ ）。 A.机械矫正 B.火焰加热矫正 C.液压矫正 D.低温矫正 E.工具矫正 【答案】AB 8 【解析】矫正焊接变形技术措施 1 7 9 (1)机械矫正:采用龙门架、千斤顶对局部变形处加压 , 产生与焊接变形相反 信 方3 8向 4 的塑性变形,矫正焊后残 微 余变形;采用锤击法使材料延伸以补偿焊接收缩产生的变形 。 系 联 (2)火焰加热矫正:焊接变形可以采取火焰加热急冷的方法消除 ,在高 唯 温一时,材料的热膨胀受到本身的刚 性制约,产生局部压缩塑性变形,冷却收缩后,抵消了在该部位的伸 长变形,达到矫正的目的。火焰加热娇 正壁板时,可采用梅花点状加热,以增强矫正效果。 三、案例分析题 案例一 【背景资料】 某公司承建中国南方大型天然气处理厂工程，其中CO 吸收塔为板式塔，塔高61m，直径6.2m。项目 2 部确认了基础混凝土强度已达设计强度的85%，设置了沉降检查点，随后采用750t履带起重机为主吊设备， 250t履带起重机溜尾，整体吊装就位。 塔顶安全阀到货后，施工人员进行了校验，即缓慢升高安全阀的进口压力，升压到整定压力的90%后， 升压速度不高于0.01MPa/s。当测到阀瓣有开启时，则进口压力被视为安全阀的整定压力。在进行试验的进 口压力下，测量通过阀瓣与阀座密封面间的泄漏率。质检员发现问题后及时予以纠正。 -109- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.塔器吊装前还应对其基础进行哪些检查和处理？ 【答案】 1.还应对基础进行：复测基础几何尺寸，对基础表面进行处理（表面清洗、凿去浮层）。确认安装基 准线（标高基准线，中心线），有明显标识。对预埋地脚螺栓的标高、方位及螺纹完整情况进行检查、确 认。（5分） 4.7发电设备安装技术 一、单项选择题 1.发电机转子穿装，不同的机组有不同的穿转子方法，常用的方法不包括（ ）。 A.滑道式方法 B.接轴的方法 C.旋转法 D.用后轴承座作平衡重量的方法 【答案】C 7 8 1 9 【解析】发电机转子穿装，不同的机8 4组有不同的穿转子方法，常用的方法有滑道式方法、接轴的方法、 3 信 用后轴承座作平衡重量的方法、微用两台跑车的方法等。 系 联 2.汽轮机低压外下缸后段（电题机侧）和低压外下缸前段（汽侧）先分别就位，调整水平、标高、找中心后 押 试组合，符合要求后，准将前、后段分开一段距离，再次清理检查（ ）结合面，确认清洁无异物后再 精 进行正式组合。 A.水平 B.横向 C.纵向 D.垂直 【答案】D 【解析】低压缸组合安装技术要点：低 压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前 段（汽侧）先分别就位，调整水平、标高、 找中心后试组合，符合要求后，将前、后段分开一段距离， 再次清理检查垂直结合面，确认清洁无异物后 再进行正式组合。 8 3.风力发电设备安装程序中，塔架安装的紧后工序是 （ ）。 9 1 7 8 4 A.机舱安装 B.发电 机安装 信 3 微 系 C.叶轮安装 D.电器柜安 装 联 一 【答案】A 唯 【解析】风力发电机组的安装程序：基础及锚栓安装→塔底变频器、电器柜安装→塔架安装→机舱安装 →发电机安装→叶片与轮毂地面组合→叶轮安装→其他零部件安装→电气设备安装→调试试运行→验 收。 4.下列设备中，不属于光热发电系统的是（ ）。 A.汇流箱 B.定日镜 C.集热器 D.热交换器 【答案】A 【解析】光热发电设备包括集热器设备、热交换器、汽轮发电机等设备，其中槽式光热发电的集热器由 集热器支架（驱动塔架、支架）、集热器（驱动轴、悬臂、反射镜、集热管、集热管支架、管道支架等） 及集热器附件等组成；塔式光热发电的集热设备由定日镜、吸热器钢架和吸热器设备等组成。 5.下列汽轮机分类方式不属于按照热力特性划分的是（ ）。 -110- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.冲动式汽轮机 B.凝汽式汽轮机 C.多压式汽轮机 D.抽气背压式汽轮机 【答案】A 【解析】按热力特性划分为：凝汽式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和多压 式汽轮机。按工作原理划分为：冲动式汽轮机、反动式汽轮机和冲动、反动联合汽轮机，A选项属于按 照工作原理划分类。 6.下列属于锅炉本体设备中炉的是（ ）。 A.汽包 B.空气预热器 C.水冷壁 D.集箱 【答案】B 【解析】A、C、D选项属于锅的组成部分。 7.关于汽缸扣盖安装技术要点说法正确的是（ ）。 A.扣盖工作应连续进行，不得中断超过 48h 8 7 1 B.汽轮机正式扣盖之前，应将内部零4 9部件全部装齐后进行试扣 8 3 信 C.试扣前应用洁净水冲洗汽缸内微各部件及其空隙 系 D.试扣空缸要求按冷紧要求联紧固1/3螺栓后，从内外检查0.02mm塞尺不入 题 押 【答案】B 准 精 【解析】汽缸扣盖安装技术要点：扣盖工作从下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓 为止，全程工作应连续进行 ，不得中断。A选项错误。试扣前应用压缩空气吹扫汽缸内各部件及其空隙， 确保汽缸内部清洁无杂物、结合 面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。C选项 错误。 试扣空缸要求在自由状态下间隙符合制 造厂技术要求；按冷紧要求紧固1/3螺栓后，从内外检查0.05mm 塞尺不入。D选项错误。 8.关于轴系对轮中心的找正的说法，错误的是（ ）。 8 A.轴系对轮中心找正主要是对高中压对轮中心、中 低压对轮中心、低压对轮中 1 心7和低压转子—电转子 9 8 4 对轮中心的找正 信 3 微 B.在轴系对轮中心找正时，要以高压转子为基准 系 联 一 C.对轮找中心通常都以全实缸状态进行调整 唯 D.一般在各不同阶段要进行多次对轮中心的复查和找正 【答案】B 【解析】在轴系对轮中心找正时，首先，要以低压转子为基准；其次，对轮找中心通常都以全实缸状态 进行调整；再次，各对轮找中时的圆周偏差和端面偏差应符合制造厂技术要求；最后，一般在各不同阶 段要进行多次对轮中心的复查和找正。B选项错误。 9.发电机穿转子的紧前工作是（ ）。 A.氢冷器安装 B.定子及转子水压试验 C.定子就位 D.励磁机安装 【答案】B 【解析】发电机安装程序：定子就位→定子及转子水压试验→发电机穿转子→氢冷器安装→端盖、轴承、 密封瓦调整安装→励磁机安装→对轮复找中心并连接→整体气密试验等。 10.关于汇流箱、逆变器安装说法，不正确的是（ ）。 -111- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.汇流箱安装垂直度偏差应小于1mm B.汇流箱安装时，所有开关和熔断器处于断开状态 C.逆变器基础型钢的顶部应高出抹平地面10mm D.逆变器基础型钢设可靠的接地 【答案】A 【解析】汇流箱安装垂直度偏差应小于1.5mm。 11.下列不属于风力发电设备组成部分的是（ ）。 A.光伏组件 B.塔架 C.机舱 D.发电机 【答案】A 【解析】风力发电设备主要包括塔架、机舱、发电机、轮毂、叶片、电气设备等。 二、多项选择题 8 7 12.汽轮机本体主要由静止和转动两部分9 1组成，其中转动部分包括（ ）等。 4 8 3 A.主轴 信 B.叶轮 微 系 C.动叶栅 联 D.联轴器 题 E.轴承 押 准 精 【答案】ABCD 【解析】汽轮机本体主要由 静止部分和转动部分组成。静止部分包括汽缸、喷嘴组、隔板（套）、汽封、 轴承及紧固件等；转动部分包 括动叶栅、叶轮、主轴、联轴器、盘车器、止推盘、机械危急保安器等。 13.工业小型汽轮机安装中，台板、汽 缸、轴承座安装质量控制的内容有（ ）。 A.基础的标高 B.汽缸纵横中心线 C.设备安装标高 D.设备精找正、找平 E.二次灌浆的强度 【答案】BCDE 1 7 8 9 【解析】台板、汽缸、轴承座安装：汽缸纵横中心线 ， 设备安装标高等；二 信 次3 8 4 灌浆的强度、密实情况， 微 确保上下部件连接和受热膨胀不致受阻；设备精找正、找 平和联轴器对中系后，设备底部与基础之间的灌 联 浆强度。 一 唯 14.下列选项中，光伏支架包括（ ）。 A.固定支架 B.弹簧支架 C.手动可调支架 D.抗震支架 E.跟踪式支架 【答案】ACE 【解析】光伏支架包括跟踪式支架、固定支架和手动可调支架等。 15.下列关于蒸汽管路的冲洗与吹洗的说法中，正确的有（ ）。 A.锅炉吹管的临时管道系统应由施工单位进行设计 B.在排汽口处加装消声器 C.锅炉吹管范围应包括减温水管系统和锅炉过热器、再热器及过热蒸汽管道 D.吹洗过程中，至少有一次停炉冷却（时间24h以上） E.停炉冷却的目的是提高管路吹洗效果 -112- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】BCE 【解析】蒸汽管路的冲洗与吹洗：锅炉吹管的临时管道系统应由具有设计资质的单位进行设计，A选项 错误；吹洗过程中，至少有一次停炉冷却（时间12h以上），以提高吹洗效果，D选项错误。 16.锅炉系统的组成中，属于“锅”部分的有（ ）。 A.燃烧器 B.烟道 C.再热器 D.过热器 E.省煤器 【答案】CDE 【解析】A、B选项属于炉的组成部分。 17.以下属于槽式光热发电设备安装程序的有（ ）。 A.集热器支架安装 B.定日镜安装 C.汽轮发电机设备安装 D.集热器及附件安装 E.电气设备安装 8 7 1 【答案】ACDE 4 9 8 3 信 【解析】B选项属于塔式光热发微电设备。 系 （1）槽式光热发电设备安装联程序：基础验收→设备检查→集热器支架安装→集热器及附件安装→换热 题 押 器及管道系统安装→汽轮发电机设备安装→电气设备安装→调试→验收。 准 精 （2）塔式光热发电设备安装程序：基础验收→设备检查→定日镜安装→吸热器钢结构安装→吸热器及 系统管道安装→换热器及系 统管道安装→汽轮发电机设备安装→电气设备安装→调试→验收。 三、案例分析题 案例一 【背景资料】 某煤炭公司，经合法的报批程序，在本企业的煤矿附近建设一座中型火力发电厂，用施工总承包的方 8 式进行邀请招标投标。由于工程涉及电力行业，业主 邀请A、B、C、D、E五家具有 1 7电力二级及以上施工总 9 8 4 承包资质的公司参加投标。由于设计施工图纸尚未提交业 主，招标报价是按初 信 步3设计估算的各专业工程量 微 和投标方各自报的工程单价计算投标工程总价，单价和总价 同时列表填报。系工程结算时，以实际发生的工 联 一 程量乘以中标单价进行。 唯 A公司购得标书后经分析，煤粉制备车间钢结构厂房的设计估量 偏大，发电车间混凝土量的设计估算 偏小。A公司以施工火力发电厂为主，尤其对发电机组施工有独特的优势，业绩丰厚，近三年曾获两项类 似工程鲁班奖；投标书编制比较顺利。 B公司虽有资格，但除煤粉制备车间业绩较好外，其他业绩均不如其他公司，经分析对手，估计报价 总价相差不多。B公司为确保中标，在临投标前半小时，突然降价，比其他公司低出许多，但仍在成本范 围内。 投标后经评委对技术标、商务标进行综合评分，A公司中标。合同签订后，A公司经业主同意，将煤 粉制备车间的钢结构制作安装和机电安装工程以A公司投标时的报价单价并以单价包干形式收取5%管理 费分包给了B公司，并签订了分包合同。 在汽轮发动机系统设备安装时，B公司按下图所示联轴器找中示意图进行轴系调整与连接，对联轴器 进行找中检测，没有达到要求，被监理暂停，B公司整改后通过验收。 -113- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 联轴器找中示意图 【问题】 1.汽轮发动机系统设备联轴器找中检测有何要求？ 【答案】 1.汽轮发动机系统设备联轴器找中检测要求：（1）联轴器端面偏差可采用量块或塞尺测量，测量时 量块或塞尺的总层数不宜超过4层。（2）联轴器圆周偏差使用百分表测量，表架应稳固，转子盘动一周 返回初始位置后，圆周方向的百分表读数应能回到原值。（5分） 8 7 9 1 案例二 4 8 3 信 【背景资料】 微 系 某机电施工单位中标某电厂联锅炉烟风道制作安装工程，施工合同总价5000万元，工期8个月。合同中 题 押 还约定：工期延误每一天罚准款10000元，如工期提前每一天奖励5000元。 精 施工单位成本管理部门 测算后，给项目部下达的考核成本目标为4700万元。项目部结合工程特点、当 地的市场资源价格、项目部的 技术实力状况等，对工程成本费用进行认真分析测算后，确定项目的计划成 本为4500万元。 项目部进场后，加强合同管理，严 格控制人工费用、材料费用和机械费用，采取各项有效措施降低项 目成本。施工过程中，项目部对锅炉钢架 吊装的施工内容进行了技术分析，制订了两套施工方案。第一套 方案采用桅杆起重机吊装，经测算施工时间需 要35d，日平均劳动力30人，预算日平均工资85元，机械台 班费25万元，需要新购置钢丝绳和索具费用3万元 ，其他费用5万元；第二套方案采用两台100t汽车起重机 8 吊装，需要市场租赁汽车起重机，租赁费9000元/（日 ·台），经测算现场共需209d 1， 7 而人工费可降低70%， 8 4 其他费用可降低40%。 信 3 微 系 施工过程中，施工单位的锅炉烟风道安装如下图所示。 联 一 唯 锅炉烟风道安装示意图 由于该项目部注重施工方案的技术经济对比和成本控制，该工程提前10d完成全部施工任务，项目成 本降低率达8%，取得了较好的经济效益。 【问题】 1.图中的非金属补偿器有什么作用？施工安装时有哪些要求？ 【答案】 -114- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.图中锅炉烟风道上的非金属补偿器的主要作用是：补偿管道的热伸长，减小管壁的热胀力和作用在 阀件或支架结构上的作用力。根据相关规定，非金属补偿器安装时应确保导流板安装方向及间隙符合设计 要求，有足够的膨胀补偿量且密封良好。（5分） 案例三 【背景资料】 某安装公司项目部承担一电厂的燃气发电的汽轮发电机组的安装工程，设备散件到货。项目部进场后， 实行三检制质量检查制度，合理划分了材料、分项工程、施工工序的检验主体责任。 在汽轮发电机安装时，定子安装就位后，进行穿转子等工作（如图）。清洗干净的各部件装配到下缸 体上，在调整找正中，测量了转子轴颈圆柱度、推力盘瓢偏度、联轴器端面止口配合间隙及转子的弯曲度 等后。将缸体上盖一次完成扣盖，并按技术人员交底单中的终紧力矩，一次性完成上、下缸体的紧固工序。 项目部专检人员在巡察过程中，紧急制止了该工序的作业。 工程完工后，项目部组织检查了实体工程和分项工程的验收，均符合要求，填写了验收记录和验收结 8 论。项目部总工程师编制试运行方案，报1 7公司总工程师审批后便开始实施试运行。但监理工程师认为试运 9 4 8 行方案审批程序不对，试运行现场环信 3境（有油污、粉尘）不符合要求，不同意试运行。后经项目部整改， 微 达到要求，试运行工作得以顺利系实施。 联 题 押 准 精 8 1 7 9 8 4 信 3 微 汽轮发电机安装示 意图 系 联 一 【问题】 唯 1.发电机转子还应进行哪些测量？ 2.写出汽缸扣盖的正确安装工序。 【答案】 1.发电机转子还应测量轴颈椭圆度和不柱度、转子径向跳动、转子端面（轴向）跳动。（5分） 2.正确的安装工序为：上下缸体正式扣合前应进行试扣，试扣检验端面无问题后，在接合面上涂一层 耐高温汽缸密封胶，上下缸体的紧固螺栓应按规定的顺序进行对称预紧，然后按规定力矩和顺序进行最终 紧固。（5分） 4.8冶炼设备安装技术 一、单项选择题 1.关于转炉设备安装程序，托圈与轴承座装配的紧前工序是（ ）。 -115- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.倾动装置安装 B.炉体附属管道配管 C.调整、试车 D.转炉支撑装置安装 【答案】D 【解析】转炉设备安装程序：基础交接验收→基准线与基准点设置→坐浆垫板设置→转炉支撑装置安装 →托圈与轴承座装配→炉体安装就位→倾动装置安装→炉体附属管道配管→调整试车。 2.按轧机设备安装精度等级，以下属于I级精度项目的是（ ）。 A.开坯机 B.穿孔机 C.高速线材轧机 D.焊管轧机 【答案】C 【解析】按轧机设备安装精度等级可分为I、Ⅱ两级：I级精度项目应包含板带轧机、粗轧与精轧的带材 连轧机、平整机、管材连轧机、高速线材轧机、棒材轧机、型材连轧机、中厚板成品轧机等；Ⅱ级精度 项目应包含开坯机、钢坯轧机、穿孔机、焊管轧机等。 3.下列关于耐火喷涂料施工技术要求的说 法，错误的是（ ）。 8 7 1 A.喷涂方向与受喷面成60°～75°4夹9角 B.大面积喷涂应分单元连续进行 8 3 信 C.喷涂料应采用半干法喷涂 微 D.施工中断时，宜将接槎处做成直槎 系 【答案】A 联 题 押 【解析】耐火喷涂料施工 准 要求：（1）应采用半干法喷涂，喷涂时，料和水应均匀连续喷射，喷涂面上 精 不允许出现干料或流淌。（2）喷涂方向应垂直于受喷面，喷嘴与喷涂面的距离宜为1～1.5m，喷嘴应 不断地进行螺旋式移动，使粗细颗粒分布均匀。（3）大面积喷涂应分单元连续进行，且在本单元内应 一次达到设计厚度。喷涂内衬厚度超过300mm需分层喷涂时，应在前层耐火喷涂料凝结前喷完次层。 （4）施工中断时，宜将接槎处做成直槎，继续喷涂前应用水润湿。（5）喷涂完毕后，应及时开设膨胀 缝线。 4.关于轧机机架垂直度的测量与精度要求，下列说法正确的是（ ）。 A.测量时只需在机架窗口面进行，使用内径千 分尺即可保证精度 B.I级精度的允许偏差值为0.10/1000，II级精度 的 允许偏差值为0.05/1000 1 7 8 9 C.测量时应在机架窗口面和侧面进行，可使用激光 跟 踪仪或吊垂线等方法 信 3 8 4 微 D.为保证检测精确度，必须且只能使用激光跟踪仪进行测 量 系 联 【答案】C 唯 一 【解析】A选项错误：测量应在机架窗口和侧面两个方向进行，而 非仅窗口面。同时，仅使用内径千分 尺一种方法可能无法在所有情况下保证最高精度。 B选项错误：精度等级与偏差值对应关系颠倒。根据标准，I级精度更高，允许偏差更小，应为0.05/1000； II级精度允许偏差为0.10/1000。 C选项正确：准确描述了测量位置（窗口面和侧面）和多样化的测量方法（激光跟踪仪、全站仪、吊垂 线等），与原文说明一致。 D选项错误：原文列举了多种测量方法（激光跟踪仪、全站仪、吊垂线等），说明方法可以灵活选择， 并非“必须且只能”使用激光跟踪仪。 5.在耐火陶瓷纤维内衬上施工不定形耐火材料时，其表面应做（ ）。 A.绝热处理 B.防水处理 C.防火处理 D.防腐处理 【答案】B -116- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】在耐火陶瓷纤维内衬上施工不定形耐火材料时，其表面应做防水处理。 6.砌砖时应用木槌或橡胶锤找正，不应使用铁锤。砌砖中断或返工拆砖时，应做成（ ）。 A.平齐一致直槎 B.梯形斜槎 C.椭圆角直槎 D.马形斜槎 【答案】B 【解析】砌砖中断或返工拆砖时，应做成阶梯形的斜槎。 7.下列有关耐火陶瓷纤维施工技术要求的说法中，错误的是（ ）。 A.制品不得受潮和挤压 B.制品切割时，其切口应整齐 C.制品表面涂刷耐火涂料时，涂料应均匀、满布，多层涂刷时，前后2层应交错 D.在耐火陶瓷纤维内衬上施工不定形耐火材料时，其表面应做防粘处理 【答案】D 【解析】D选项错误，在耐火陶瓷纤维 8 内 衬上施工不定形耐火材料时，其表面应做防水处理。 7 1 8.下列有关机电工程砌筑在冬期施工的4 9说法中，错误的是（ ）。 8 3 信 A.砌筑应在供暖环境中进行 微 B.耐火泥浆、耐火浇注料的搅拌应在暖棚内进行 系 C.调制耐火浇注料的水不可联以加热 D.水泥耐火浇注料可采用蓄热法和加热法养护 题 押 【答案】C 准 精 【解析】C选项错误，调 制耐火浇注料的水可以加热，加热温度应符合规定。 二、多项选择题 9.关于高炉炉体框架安装，以下说法 正确的有（ ）。 A.高炉炉体框架由炉体下部框架、炉 体上部框架和炉顶刚架三部分组成 B.框架的钢结构的连接方式有焊接和高强度螺栓连接两种 C.下部框架各段立柱安装时，应在各安装段设置临时脚手架、平台、梯子、防护栏杆 D.各层平台、梯子、栏杆以及管道、设备等，应 同 步安装 1 7 8 9 E.上部框架、炉顶刚架宜一次性将两立柱和横梁、 斜 梁等在地面拼装成片后 信 3吊8 4 装就位 微 【答案】ABCD 系 联 【解析】E选项错误，上部框架、炉顶刚架宜分段将两立柱和 横梁、 唯 斜一梁等在地面拼装成片后吊装就位。 10.在轧机机架的安装过程中，关于机架的安装检查和测量，下列说 法 正确的有（ ）。 A.轧机机架的安装应检查机架垂直度、水平度、纵横向中心线、机架窗口在水平方向扭斜、两机架窗 口中心线的水平偏斜等 B.轧机机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面和内侧面 测量 C.机架的垂直度测量时，只能使用激光跟踪仪或全站仪检测 D.机架的水平度测量时，只需沿轧制方向或垂直于轧制方向测一组数据 E.两机架窗口底面水平度，可用平尺、块规和框式水平仪检查 【答案】ABE 【解析】C选项错误，机架垂直度测量时，应在轧机机架窗口面和侧面测量，可用激光跟踪仪或全站仪 检测，或用吊垂线、内径千分尺、耳机或灯光检查，以保证检测的精确度。D选项错误，机架水平度测 量时，一般选用框式水平仪检测机架窗口底面，沿轧制方向及垂直于轧制方向各测一组数据。 -117- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 11.锅炉炉墙砌筑前，应有工序交接证明书，其内容包括（ ）。 A.炉子中心线和控制标高的测量记录 B.锅炉安装许可通知书 C.炉体冷却装置、管道和炉壳的试压记录 D.上道工序成果的保护要求 E.管道吹扫记录 【答案】ACD 【解析】工序交接证明书内容：炉子中心线和控制标高及必要的沉降观测点的测量记录；隐蔽工程的验 收合格证明；炉体冷却装置、管道和炉壳的试压记录及焊接严密性试验合格证明；钢结构和炉内轨道等 安装位置的主要尺寸复测记录；动态炉窑或炉子的可动部分试运行合格证明；炉内托砖板和锚固件等的 位置、尺寸及焊接质量的检查合格证明；上道工序成果的保护要求。 12.下列有关烘炉的技术要点中，描述正确的有（ ）。 A.工业炉在投入生产后烘干烘透即可 B.耐火浇注料内衬无需养护即可进行烘炉 C.烘炉应在机电设备联合试运行及调整 合格后进行 8 7 1 D.烘炉过程中，应测定和测绘实际烘4 9炉曲线 8 3 信 E.烘炉后需降温的炉窑，在烘炉微曲线中应注明降温速度 系 【答案】CDE 联 题 押 【解析】A选项错误，工准业炉在投入生产前必须烘干、烘透。B选项错误，耐火浇注料内衬应该按规定 精 养护后，才可进行烘炉。 13.下列有关炉窑拱和拱顶砌筑 技术要求的说法中，错误的有（ ）。 A.可以用加厚砖缝的方法找平 拱脚 B.跨度不同的拱和拱顶宜环砌，且 环砌拱和拱顶的砖环应保持平整垂直 C.拱和拱顶必须从两侧拱脚同时向中心 对称砌筑 D.锁砖砌入拱和拱顶内的深度宜为砖长的 1/2～1/3，拱和拱顶内锁砖砌入深度应一致 E.跨度大于5m的拱胎在拆除前，应设置测量 拱顶下沉的标志 8 【答案】AD 9 1 7 8 4 【解析】A选项错误，不得用加厚砖缝的方法找平拱脚 ；D选项错误，锁砖信砌3入拱和拱顶内的深度宜为 微 砖长的2/3～3/4，拱和拱顶内锁砖砌入深度应一致。 系 联 一 唯 -118- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第二篇 机电工程相关法规与标准 第 5 章 相关法规 5.1计量的规定 一、单项选择题 1.下列有关计量器具选择的说法中，错误的是（ ）。 A.计量器具的选择应与所承揽的工程项目的内容、检测要求以及所确定的施工方法和检测方法相适应 B.检测器具的测量极限误差必须大于被测对象所能允许的测量极限误差 C.所选用的计量器具和测量设备，必须具有计量检定证书或计量检定标记 D.尽量不选尚未建立检定规程的测量器具 【答案】B 8 7 【解析】B选项错误，检测器具的测9量1极限误差必须小于或等于被测对象所能允许的测量极限误差。 4 8 3 2.计量器具的管理程序中，入库的信紧前工作是（ ）。 微 系 A.验收 联 B.送检 题 C.采购 押 D.建档 准 精 【答案】B 【解析】计量器具的管理程 序：收集信息→确定所需器具计划→确定购置、租赁计划→采购、租赁、验 收→送检→入库、建档、保管 →发到班组→调校及使用→现场检测、对比→退库、保管→第二次使用。 3.项目经理部必须设专（兼）职计 量管理员对施工使用的计量器具进行现场跟踪管理。工作内容不 包括（ ）。 A.购买或租赁现场使用的计量器具 B.建立现场使用计量器具台账 C.负责现场使用计量器具周期送检 D.负责现场巡视计量器具的完好状态 【答案】A 1 7 8 9 【解析】A选项错误，项目经理部必须设专（兼）职 计 量管理员对施工使用 信 的3 8 4 计量器具进行现场跟踪管 微 理。工作内容包括： 系 联 ①建立现场使用计量器具台账。 一 唯 ②负责现场使用计量器具周期送检。 ③负责现场巡视计量器具的完好状态。 4.使用中严重损坏、缺损的计量器具，应设置（ ）标志，标明计量器具所处的状态。 A.合格 B.禁用 C.封存 D.故障 【答案】B 【解析】B选项正确，计量检测设备应有明显的“合格”“禁用”“封存”等标志，标明计量器具所处 的状态。 ①合格：为周检或一次性检定能满足质量检测、检验和试验要求的精度。 ②禁用：经检定不合格或使用中严重损坏、缺损的。 ③封存：根据使用频率及生产经营情况，暂停使用的。 5.下列有关计量器具的说法当中，不正确的是（ ）。 -119- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.封存的计量器具重新启用时，可直接使用 B.对电容类仪器、仪表，应经常检查其绝缘性能和接地，对长期不使用的电器仪表要定期检查、通电、 排潮，防止霉烂 C.精度较高，纳入固定资产管理的计量仪器设备，应由具备相应资格的人员合理使用，用完遵照该设 备使用说明书规定做好维护、保养工作 D.计量检测设备在安装和搬运过程中，应采取相应的保护措施，避免准确度偏移，确保符合规定要求 【答案】A 【解析】A选项错误，封存的计量器具重新启用时，必须经检定合格后，方可使用。 6.强制检定的计量器具范围不包括（ ）。 A.社会公用计量标准器具 B.部门和企业、事业单位使用的最高计量标准器具 C.用于质量检测的计量器具 D.用于贸易结算、安全防护、医疗卫生8 、环境监测等方面的列入计量器具强制检定目录的工作计量器 7 1 9 具 8 4 3 信 【答案】C 微 系 联 【解析】C选项错误，强制 题 检定的计量器具范围有： 押 （1）社会公用计量标准准器具。 精 （2）部门和企业、事业 单位使用的最高计量标准器具。 （3）用于贸易结算、安全防 护、医疗卫生、环境监测等方面的列入计量器具强制检定目录的工作计量 器具。 7.下列有关施工计量器具使用的管理 规定的说法中，错误的是（ ）。 A.对属于强制检定范围的计量器具应定 期进行强制检定，未按照规定申请检定或者检定不合格的，企 业不得使用 B.企业、事业单位建立本单位各项最高计量标 准，须向与其主管部门同级的人民政府计量行政部门申 8 请考核 1 7 9 8 4 C.非经省级计量行政部门批准，任何单位和个人不得 拆卸、改装计量基准信， 3 或者自行中断其计量检定 微 工作 系 联 一 D.任何单位和个人不准在工作岗位上使用无检定合格印、证 或者超唯过检定周期以及经检定不合格的计 量器具 【答案】C 【解析】C选项错误，非经国务院计量行政部门批准，任何单位和个人不得拆卸、改装计量基准，或者 自行中断其计量检定工作。 8.计量器具检定印、证的内容不包括（ ）。 A.检定证书 B.检定结果通知书 C.检定标记 D.封存标记 【答案】D 【解析】D选项错误，计量器具检定印、证包括的内容 （1）检定证书：证明计量器具已经过检定，并符合相关法定要求的文件。 （2）不合格通知书（检定结果通知书）：说明计量器具被发现不符合或不再符合相关法定要求的文件。 （3）检定标记：施加于测量仪器上证明其已经检定并符合要求的标记。 -120- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （4）封印标记：用于防止对测量仪器进行任何未经授权的修改、再调整或拆除部件等的标记。 二、多项选择题 9.采用ABC分类管理方法对计量器具分类是根据计量器具的（ ）划分。 A.性能 B.使用地点 C.使用时间 D.使用性质 E.使用频度 【答案】ABDE 【解析】推荐采用广泛应用于企业管理的、“突出重点，兼顾一般”的ABC分类管理方法。根据计量 器具的性能、使用地点、使用性质及使用频度，将计量器具划分为A、B、C三类，并采取相应的管理 措施和色标标志。 10.B类计量器具是用于（ ）的计量器具。 A.工艺控制 B.环境检测 8 7 C.质量检测 9 1 D.安全管理 4 8 3 E.物资管理 信 微 系 【答案】ACE 联 题 【解析】B类计量器具是押用于工艺控制、质量检测及物资管理的计量器具。 准 11.下列计量器具中，属于精 C类计量器具的有（ ）。 A.钢直尺 B.5m以上的钢卷尺 C.压力表 D.直角尺 E.游标塞尺 【答案】AE 【解析】B选项错误，5m以下的钢卷尺属 于C类计量器具；C、D选项错误，压力表、直角尺属于B 类计量器具。C类计量器具范围：①计量性能 稳定，量值不易改变，低值易耗且使用要求精度不高的计 量器具。如钢直尺、弯尺、5m以下的钢卷尺等。 ② 与设备配套，平时不允许拆 1 装7 8指示用计量器具。如 9 电压表、电流表、压力表等。③非标准计量器具。如 垂直检测尺、游标塞尺、8 4 对角检测尺、内外角检测 信 3 尺等。 微 系 12.施工过程中使用的专用或自制检具用作检验手段时，使用前 由（ 一） 联 按有关要求加以检验，并做好检 唯 验记录。 A.专职计量管理员 B.兼职计量管理员 C.现场质量检查员 D.技术负责人 E.专业技术人员 【答案】CE 【解析】施工过程中使用的专用或自制检具（如模具、样板等）用作检验手段时，使用前由现场质量检 查员和专业技术人员按有关要求加以检验，并做好检验记录，记录交由工程项目部计量管理员保存，随 竣工资料归档。 13.列入《中华人民共和国强制检定的工作计量器具目录》的计量器具包括（ ）。 A.电压表 B.用于安全防护的压力表 C.电能表 D.接地电阻测量仪 E.声级计 -121- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】BCDE 【解析】施工计量器具检定范畴： （1）列入《中华人民共和国强制检定的工作计量器具目录》的在施工中的工作计量器具。如用于安全 防护的压力表、电能表（单相、三相）、测量互感器（电压互感器、电流互感器）、绝缘电阻测量仪、 接地电阻测量仪、声级计等。 （2）施工单位建立的最高计量标准器具。 （3）列入《中华人民共和国依法管理的计量器具目录》的计量器具。如电压表、电流表、欧姆表、相 位表等。 14.企业、事业单位计量标准器具的使用，必须具备的条件包括（ ）。 A.经计量检定合格 B.具有正常工作所需要的环境条件 C.具有充足的保障资金 D.具有称职的保存、维护、使用人员 E.具有完善的管理制度 【答案】ABDE 8 7 1 【解析】企业、事业单位计量标准器9具的使用，必须具备下列条件： 4 8 3 （1）经计量检定合格。 信 微 系 （2）具有正常工作所需要的联环境条件。 题 （3）具有称职的保存、维押护、使用人员。 准 精 （4）具有完善的管理制度。 三、案例分析题 案例一 【背景资料】 A公司承接一机电工程项目，承包内容 包括通风空调工程、建筑智能化工程、建筑给水排水及供暖工 程和消防工程等。其中通风空调和供暖工程分包 给B公司施工，工程设备（热泵、风机盘管）、管材（钢 管、塑料管）、传感器、阀门等均由A公司采购，其 中热泵、风机盘管设备由建设 1 单7 8位指定生产厂家。 9 施工中，A公司检查发现以下问题，并进行了整改 。 信 3 8 4 微 工程竣工验收资料检查时，发现施工用计量检测设备登 记表的内容不完系整，已登记的内容包括：计量 联 器具名称、规格、数量、编号和检定日期。 一 唯 【问题】 1.施工用计量检测设备登记表还应补充哪些内容？ 【答案】 1.施工用计量检测设备登记表还应补充的内容：领用人、下次检定日期、使用状态。（3分） 5.2建设用电及施工的规定 一、单项选择题 1.用户申请新装或增加用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料不包括（ ）。 A.用电地点 B.保安电力 C.用电时间 D.用电负荷 【答案】C -122- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】用户申请新装或增加用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料。 包括用电地点、电力用途、用电性质、用电设备、用电设备清单、用电负荷、保安电力、用电规划等， 并依照供电企业规定如实填写用电申请书及办理所需手续。 2.高压供电方案的有效期为（ ）。 A.1年 B.3个月 C.6个月 D.9个月 【答案】A 【解析】高压供电方案的有效期为1年，低压供电方案的有效期为3个月。 3.用户需变更用电时，应事先提出申请，并携带有关证明文件，到供电企业用电营业场所办理手续，变更 供用电合同。下列不属于变更用电的是（ ）。 A.减少合同约定的用电容量 B.暂时停止全部或部分受电设备的用电 C.移动用电计量装置安装位置 D.临时增加一个三级开关箱 【答案】D 8 7 1 【解析】D选项错误，有下列情况之4 9一者，为变更用电。 8 3 信 ①停止部分或全部受电设施用电微容量的（简称减容）。 系 ②临时更换其他容量变压器的联（简称暂换）。 题 押 ③迁移受电设施用电地址的（简称迁址）。 准 精 ④移动电能计量装置安装位置的（简称移表）。 ⑤暂时停止全部用电并拆表 的（简称暂拆）。 ⑥用电地址物权变化引起用电 人变更的（简称过户）。 ⑦变更用户名称的（简称更名）。 ⑧一户分立为两户以上用户的（简称 分户）。 ⑨两户以上用户合并为一户的（简称并户 ）。 ⑩终止供用电关系的（简称销户）。 ⑪改变供电电压等级的（简称改压）。 1 7 8 9 ⑫改变电价类别、用电类别等计价计费信息的（简称 改类）。 8 4 信 3 ⑬改变行业分类、交费方式、银行账号、增值税信息、联 系人信息等基础档 微 案信息的（简称其他变更）。 系 4.如果仅为申请施工临时用电，施工临时用电结束或施工用电 转入建设一项 联 目电力设施供电，则总承包单位 唯 应及时向供电部门办理（ ）手续。 A.变更用电 B.终止用电 C.新装用电 D.增加用电容量 【答案】B 【解析】如果仅为申请施工临时用电，施工临时用电结束或施工用电转入建设项目电力设施供电，则总 承包单位应及时向供电部门办理终止用电手续。 5.下列有关用电计量装置使用规定的说法中，正确的是（ ）。 A.用电计量装置依照有关法规规定，该装置属于非强制检定范畴 B.用电计量装置应由市级计量行政主管部门依法授权的检定机构进行检定并合格，方为有效 C.用电计量装置安装完毕应由用电单位检查确认 D.供电企业在新装、换装及现场校验后应对用电计量装置加封，并请用户在工作凭证上签章 【答案】D -123- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】A选项错误，用电计量装置的量值指示是电费结算的主要依据，依照有关法规规定该装置属于 强制检定范畴，B选项错误，应由省级计量行政主管部门依法授权的检定机构进行检定并合格，方为有 效。C选项错误，安装完毕应由供电部门检查确认。 6.下列有关用电计量与电费计收规定的说法中，错误的是（ ）。 A.用电计量装置原则上应装在供电设施的产权分界处 B.对10kV及以下电压供电的用户，应有专用的电流互感器二次线圈和专用的电压互感器二次连接线 C.临时用电的用户，应安装用电计量装置 D.对不具备安装电计量装置条件的临时用电用户，可按其用电容量、使用时间、规定的电价计收电费 【答案】B 【解析】B选项错误，对10kV及以下电压供电的用户，应配置专用的电能计量柜（箱）；对35kV及以 上电压供电的用户，应有专用的电流互感器二次线圈和专用的电压互感器二次连接线，并不得与保护、 测量回路共用。电压互感器专用回路的电压降不得超过允许值。超过允许值时，应予以改造或采取必要 的技术措施予以更正。 8 7 1 7.下列有关临时用电准用程序的说法中 4 9，错误的是（ ）。 8 3 信 A.施工单位应根据国家有关标 微 准、规范和施工现场的实际负荷情况，编制施工现场“临时用电施工组 系 织设计”，并协助业主向联当地电业部门申报用电方案 题 押 B.按照电业部门批复的 准 方案及《施工现场临时用电安全技术规范》进行临时用电设备、材料的采购和 精 施工 C.对临时用电施工项目进行 检查、验收，并向供电部门提供相关资料，申请送电 D.经建设单位检查、验收和试 验，同意送电后送电开通 【答案】D 【解析】D选项错误，经供电部门检查 、验收和试验，同意送电后送电开通。 8.临时用电施工组织设计应由（ ）编制。 A.电气技术人员 B.项目部技术负责人 8 C.企业技术负责人 D .持证电工 1 7 9 8 4 【答案】A 信 3 微 【解析】临时用电施工组织设计应由电气技术人员编制， 项目部技术负责系人审核，经相关部门审核并经 联 一 具有法人资质的企业技术负责人批准后实施。 唯 9.临时用电施工组织设计的主要内容不包括（ ）。 A.进行负荷计算 B.选择变压器 C.确定防护措施 D.绘制现场设备布置图 【答案】D 【解析】临时用电施工组织设计的主要内容应包括：现场勘测；确定电源进线、变电所、配电室、配电 装置、用电设备位置及线路走向；进行负荷计算；选择变压器；设计配电系统：设计配电线路、选择导 线或电缆，设计配电装置、选择电器，设计接地装置，绘制临时用电工程图纸，包括用电工程总平面图、 配电装置布置图、配电系统接线图、接地装置设计图；设计防雷装置；确定防护措施；制定安全用电措 施和电气防火措施。 10.电压等级10kV的架空电力线路保护区范围，导线的边线延伸距离是（ ）。 A.5m B.10m C.15m D.20m -124- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】A 【解析】电压等级10kV的架空电力线路保护区范围，导线的边线延伸距离是5m。 各级电压导线的边线延伸距离 电压（kV） 延伸距离（m） 1～10 5 35～110 10 154～330 15 500 20 11.电压等级110kV的架空电力线路，禁止取土的范围是（ ）。 A.4m B.5m C.8m D.10m 【答案】B 8 7 1 【解析】B选项正确，不得取土的范 4 围9。根据各电压等级确定杆塔周围禁止取土的范围。35kV的禁止取 8 3 土范围为4m；110～220kV的禁止信取土范围为5m；330～500kV的禁止取土范围为8m。 微 系 12.负责建立与管理临时用电安联全技术档案的人员是（ ）。 题 A.电气技术人员 押 准 精 B.档案管理人员 C.安全管理人员 D.低压操作工 【答案】A 【解析】临时用电安全技术档案应由 主管现场的电气技术人员建立与管理。 其中的“电工维修记录”可指定电工代管 ，并于临时用电工程拆除后统一归档。 二、多项选择题 8 1 7 13.应当依照规定的程序办理手续，提出申请的有（ ）。 8 4 9 信 3 A.新装用电 B.临时用 电 微 系 C.终止用电 D.变更用电 联 一 唯 E.减少用电设备 【答案】ABCD 【解析】申请新装用电、临时用电、增加用电容量、变更用电和终止用电，应当依照规定的程序办理手 续。 14.新建受电工程项目在立项阶段，用户应与供电企业联系，就（ ）等达成意向性协议，方可定址，确 定项目。 A.工程供电的可能性 B.用电容量 C.供电条件 D.用电设备清单 E.保安电力 【答案】ABC 【解析】新建受电工程项目在立项阶段，用户应与供电企业联系，就工程供电的可能性、用电容量和供 电条件等达成意向性协议，方可定址，确定项目。 -125- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 15.施工单位在施工过程中应遵守用电安全规定，不允许有以下行为（ ）。 A.擅自改变用电类别 B.擅自超过合同约定的容量用电 C.擅自超过计划分配的用电指标 D.未经供电企业许可，擅自引入、供出电源或者将自备电源擅自并网 E.未经供电企业许可，擅自增加三级配电开关 【答案】ABCD 【解析】E选项错误，用户用电不得危害供电、用电安全和扰乱供电、用电秩序。施工单位在施工过程 中应遵守用电安全规定，不允许有以下行为： （1）擅自改变用电类别。 （2）擅自超过合同约定的容量用电。 （3）擅自超过计划分配的用电指标。 （4）擅自使用已经在供电企业办理暂停 使用手续的电力设备，或者擅自启用已经被供电企业查封的电 8 7 1 力设备。 4 9 8 3 信 （5）擅自迁移、更动或者擅自 微 操作供电企业的用电计量装置、电力负荷控制装置、供电设施以及约定 系 由供电企业调度的用户受电设联备。 题 （6）未经供电企业许可，押擅自引入、供出电源或者将自备电源擅自并网。 准 精 16.下列有关临时用电检查验收的说法中，错误的有（ ）。 A.基层公司检查时，应复 测接地电阻值，对不安全因素，必须及时处理，并应履行复查验收手续 B.临时用电工程检查内容不包括架空线路 C.检查情况应做好记录，并要由相 关人员签字确认 D.临时用电工程应定期检查。施工现场 每季度一次，基层公司每月一次 E.临时用电安全技术档案应由主管现场的 电气技术人员建立与管理 【答案】BD 8 【解析】B选项错误，临时用电工程检查内容包括 ：架空线路、电缆线路、室内1 7配线、照明装置、配电 9 8 4 室与自备电源、各种配电箱及开关箱、配电线路、变压 器、电气设备安装、 信 电3气设备调试、接地与防雷、 微 电气防护等。D选项错误，临时用电工程应定期检查。施 工现场每月一次系，基层公司每季度一次。 联 17.新建受电工程项目在立项阶段，用户应与供电企业联系，就（ 唯 ）一等达成意向性协议，方可定址，确 定项目。 A.工程供电的可能性 B.用电容量 C.供电条件 D.用电设备清单 E.保安电力 【答案】ABC 【解析】新建受电工程项目在立项阶段，用户应与供电企业联系，就工程供电的可能性、用电容量和供 电条件等达成意向性协议，方可定址，确定项目。 5.3特种设备的规定 一、单项选择题 1.下列不属于特种设备的是（ ）。 A.起重机械 B.电梯 -126- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.变压器 D.压力容器 【答案】C 【解析】特种设备是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、 起重机械、客运索道、大型游乐设施、场（厂）内专用机动车辆，以及法律、行政法规规定适用《中华 人民共和国特种设备安全法》的其他特种设备。 2.下列锅炉中属于特种设备的是（ ）。 A.设计正常水位容积20L，额定蒸汽压力0.05MPa（表压）的承压蒸汽锅炉 B.出口水压0.05MPa（表压），额定功率0.05MW的承压热水锅炉 C.额定功率0.05MW的有机热载体锅炉 D.额定功率0.2MW的有机热载体锅炉 【答案】D 【解析】锅炉：是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外 输出介质的形式提供热能的设备，其范围 规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力 8 7 1 大于或者等于0.1MPa（表压）的承4压9蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率 8 3 信 大于或者等于0.1MW的承压热 微 水锅炉；额定功率大于或者等于0.1MW的有机热载体锅炉。 系 3.不属于工业管道的是（ 联）。 题 押 A.工艺管道 准 B.输油管道 精 C.制冷管道 D.动力管道 【答案】B 【解析】工业管道，是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅 助管道。包括火力发电厂用于输送蒸汽、汽水两相介质的动力管道；工业制冷系统中输送制冷剂介质的 制冷管道。输油管道属于长输管道。 4.下列不属于压力管道组成件的是（ ）。 A.法兰 B.阀门 8 C.吊耳 D .过滤器 1 7 9 8 4 【答案】C 信 3 微 【解析】压力管道范围包括：管道组成件（管子、管件、 法兰、阀门、密系封件、紧固件、过滤器、节流 联 装置等），管道支承件（吊杆、弹簧支吊架、平衡锤、松紧螺 栓、鞍 唯 座一、垫板、滑动支座、吊耳、卡环、 管夹等），连接接头，管道安全保护装置（安全阀、爆破片、阻火 器、紧急切断装置等）。 5.依据《特种设备目录》，下列不在流动式起重机类别中的是（ ）。 A.汽车起重机 B.轮胎起重机 C.履带起重机 D.铁路起重机 【答案】A 【解析】 起重机械类别及品种 类别 品种 通用桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、电 动单梁起重机、电动葫芦桥式起重机、通用门式起重机、防爆门式起重机、 桥式、门式起重机 轨道式集装箱门式起重机、轮胎式集装箱门式起重机、岸边集装箱起重机、 造船门式起重机、电动葫芦门式起重机、装卸桥、架桥机 流动式起重机 轮胎起重机、履带起重机、集装箱正面吊运起重机、铁路起重机 -127- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 门座式起重机 门座起重机、固定式起重机 机械式停车设备 - 塔式起重机、升降机 普通塔式起重机、电站塔式起重机、施工升降机、简易升降机 缆索式起重机 - 桅杆起重机 - 6.下列锅炉的安装，需要A级许可的是（ ）。 A.有机热载体锅炉 B.额定出口压力2.8MPa的蒸汽锅炉 C.额定出口压力1.8MPa的热水锅炉 D.额定出口压力2.5MPa的热水锅炉 【答案】B 【解析】 锅炉安装许可参数级别 许可 许可范围 备注 参数 7 8 A级覆盖B级。A级锅炉安装覆盖GC2、G A 额定出口压力大于2.5MP9a 1的蒸汽和热水锅炉 8 4 CD级压力管道安装 3 信 额定出口压力小于等于微2.5MPa的蒸汽和热水锅 B 系 B级锅炉安装覆盖GC2级压力管道安装 炉；联有机热载体锅炉 题 押 准 7.应按照安全技术规范的精要求对电梯进行校验和调试的单位是（ ）。 A.电梯维保单位 B.电梯使用单位 C.电梯安装单位 D.电梯制造单位 【答案】D 【解析】电梯的安装、改造、维修， 必须由电梯制造单位或者其通过合同委托、同意的取得许可的单位 进行。电梯制造单位对电梯质量以及安全 运行涉及的质量问题负责。电梯制造单位委托其他单位进行电 梯安装、改造、修理的，应当对其安装、改造 、修理进行安全指导和监控，并按照安全技术规范的要求 进行校验和调试。电梯制造单位对电梯安全性能 负责。 8 1 7 8.特种设备安装、改造、修理告知的方式不包括（ ）。 8 4 9 信 3 A.派人送达 B.网上告 知 微 系 C.电子邮件 D.电话通知 联 一 唯 【答案】D 【解析】告知方式：施工单位可以采用派人送达、挂号邮寄或特快专递、网上告知、传真、电子邮件等 方式进行安装改造维修告知。施工单位采用传真、电子邮件方式告知的，应采用有效方式与接收告知的 特种设备安全监督部门确认告知书是否收到。特种设备安全监督管理部门收到施工告知后，应予以签收。 有条件当场签收的，应当场予以签收；无法当场签收的，应于2个工作日内予以签收；逾期不签收的， 视为施工告知生效，施工单位可以施工。 9.特种设备制造、安装、改造、修理单位应当具备的条件不包括（ ）。 A.具有法定资质 B.建立并且有效实施与许可范围相适应的质量保证体系 C.具有足够的资金 D.具备保障特种设备安全性能的技术能力 【答案】C -128- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】特种设备制造、安装、改造、修理单位应当具备的条件： （1）具有法定资质。 （2）具有与许可范围相适应的资源条件，并满足生产需要。 （3）建立并且有效实施与许可范围相适应的质量保证体系。 （4）具备保障特种设备安全性能的技术能力。 二、多项选择题 10.属于固定式压力容器的有（ ）。 A.大型高压容器 B.超高压容器 C.铁路罐车 D.长管拖车 E.罐式集装箱 【答案】AB 【解析】 8 7 1压力容器类别及品种 9 4 8 类别 3 品种 信 微 固定式压力容器 大型高压容系器、其他高压容器、球罐、非金属压力容器、超高压容器、中低压容器 联 题 移动式压力容器 押 铁路罐车、汽车罐车、长管拖车、罐式集装箱、管束式集装箱 准 精 气瓶 无缝气瓶、焊接气瓶、特种气瓶 氧舱 - 11.压力容器本体中的主要受压元件 包括（ ）。 A.球壳板 B.封头 C.膨胀节 D.安全阀 E.压力表 【答案】ABC 8 【解析】压力容器的范围包括压力容器本体、安全 附件及仪表。 9 1 7 8 4 例如：压力容器本体中的主要受压元件，包括筒节（含 变径段）、球壳板、信非 3 圆形容器的壳板、封头、 微 系 平盖、膨胀节、设备法兰，热交换器的管板和换热管，M36 以上（含M联36）螺栓以及公称直径大于或等 一 于250mm的接管和管法兰等；压力容器安全附件，包括直接 连接在唯压力容器上的安全阀、爆破片装置、 易熔塞、紧急切断装置、安全联锁装置；压力容器的仪表，包括直接连接在压力容器上的压力、温度、 液位等测量仪表。 12.《特种设备目录》中安全附件品种包括（ ）。 A.特种阀门 B.安全阀 C.爆破片装置 D.紧急切断阀 E.气瓶阀门 【答案】BCDE 【解析】安全附件品种包括安全阀、爆破片装置、紧急切断阀、气瓶阀门。 13.关于压力容器许可制度的说法，正确的有（ ）。 A.固定式压力容器安装不单独进行许可 B.任一级别安装资格的锅炉安装单位或压力管道安装单位均可进行压力容器安装 C.压力容器改造需单独许可 -129- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D.压力容器重大修理需单独许可 E.压力容器制造单位可以安装与其制造级别相同的压力容器 【答案】ABE 【解析】C、D选项错误。压力容器改造和重大修理由取得相应级别制造许可的单位进行，不单独进行许可。 14.特种设备出厂时应当随附的技术资料和文件有（ ）。 A.高耗能特种设备的能效测试报告 B.设计文件 C.产品质量合格证明 D.监督检验证明 E.安装及使用维护保养说明 【答案】BCDE 【解析】特种设备出厂时，应当随附安全技术规范要求的设计文件、产品质量合格证明、安装及使用维 护保养说明、监督检验证明等相关技术资料和文件。 15.下列特种设备安装许可中由省级市场监督管理部门实施有（ ）。 A.GB2 B.GC1 C.GB1 8 D.GA1 7 1 E.GA2 4 9 8 3 【答案】ABC 信 微 系 【解析】（1）长输管道安装 联 （GA1、GA2）许可由国家市场监督管理总局实施。 题 （2）锅炉安装（含修理、押改造）（A、B）、公用管道安装（GB1、GB2）、工业管道安装（GC1、GC2、 准 GCD）的许可由国家市精场监督管理总局授权省级市场监管部门实施或省级市场监督管理部门实施。 8 1 7 9 8 4 信 3 微 系 联 一 唯 -130- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 6 章 相关标准 6.1建筑机电工程设计与施工标准 一、单项选择题 1.关于《建筑电气与智能化通用规范》GB55024—2022中，说法错误的是（ ）。 A.室外灯具防护等级不应低于P54 B.地灯具防护等级不应低于IP67 C.水下灯具的防护等级不应低于IP66 D.应急电源与非应急电源之间,应采取防止并列运行的措施 【答案】C 【解析】水下灯具的防护等级不应低于IP68。C选项错误。 2.建筑智能化系统检测应由（ ）组织 专人进行。 8 7 1 A.建设单位 4 9 B.施工单位 8 3 信 C.监理单位 微 D.设计单位 系 【答案】A 联 题 押 【解析】系统检测应由建准设单位组织专人进行，应有合格的检测人员和相关的检测设备。 精 3.给水、排水、中水、雨 水回用及海水利用管道应有不同的标识，其中海水利用管道为（ ）。 A.淡绿色环 B.黄色环 C.黄棕色环 D.棕色环 【答案】A 【解析】给水、排水、中水、雨水回用 及海水利用管道应有不同的标识，并应符合下列规定：给水管道 应为蓝色环；热水供水管道应为黄色环；热 水回水管道应为棕色环；中水管道、雨水回用和海水利用管 道应为淡绿色环；排水管道应为黄棕色环。 8 4.事故排风的室外排风口与机械送风系统的进风口的 水平距离不应小于（ ）。1 7 9 8 4 A.20m B.15m 信 3 微 C.10m D.6m 系 联 【答案】A 唯 一 【解析】事故排风的室外排风口与机械送风系统的进风口的水平距 离不应小于20m；当水平距离不足20m 时，排风口应高出进风口，并不宜小于6m。 5.下列锅炉房的位置设置正确的是（ ）。 A.商场的地下一层 B.商场的地下二层 C.独立设置 D.商场的首层 【答案】C 【解析】（1）锅炉房宜为独立的建筑物，当锅炉房和其他建筑物相连或设置在其内部时，不应设置在 人员密集场所和重要部门的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁，并应设置在首层 或地下室一层靠建筑物外墙部位。 （2）设在其他建筑物内的燃油、燃气锅炉房的锅炉间，应设置独立的送排风系统，其通风装置应防爆， 通风量必须符合最少换气次数的规定。 6.下列关于报警阀组安装的说法中，错误的是（ ）。 -131- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.报警阀组的安装应在供水管网试压、冲洗合格后进行 B.正面与墙的距离不应小于0.5m C.安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接 D.安装报警阀组的室内地面应有排水设施 【答案】B 【解析】报警阀组安装的位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作的明显位 置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m，B 选项错误；报警阀组凸出部位之间的距离不应小于0.5m。 二、多项选择题 7.根据《入侵报警系统工程设计规范》，公共建筑应设置监控摄像机的部位有（ ）。 A.门厅（大堂） B.电梯轿厢 C.停车库（场）行车道 D.主要通道 8 7 E.办公室 9 1 4 8 3 【答案】ABCD 信 微 系 【解析】视频监控摄像机的设联防应符合下列规定： 题 ①周界宜配合周界入侵探押测器设置监控摄像机。 准 精 ②公共建筑地面层出入口、门厅（大堂）、主要通道、电梯轿厢、停车库（场）行车道及出入口等应设 置监控摄像机。A、B、C 、D选项正确。 ③建筑物楼层通道、电梯厅、 自动扶梯口、停车库（场）内宜设置监控摄像机。 ④建筑物内重要部位应设置监控摄 像机；超高层建筑的避难层（间）应设置监控摄像机。 ⑤安全运营、安全生产、安全防范等 其他场所宜设置监控摄像机。 8.进口电气设备、器具和材料进场验收时应 提供的技术文件有（ ）。 A.质量合格证明文件 B.环保证明文件 C.试验要求和说明 D .安装要求和说明 1 7 8 9 E.性能检测报告 信 3 8 4 【答案】ACDE 系 微 【解析】进口电气设备、器具和材料进场验收时应提供质量 合格证明一文 联 件、性能检测报告以及安装、使 唯 用、维修、试验要求和说明等技术文件；对有商检规定要求的进 口 电气设备，尚应提供商检证明。 9.室外场所宜采用的照明光源有（ ）。 A.LED灯 B.金属卤化物灯 C.高压钠灯 D.白炽灯 E.荧光灯 【答案】ABC 【解析】照明设计应按下列条件选择光源： ① 灯具安装高度较低的房间宜采用LED光源、细管径直管型三基色荧光灯。 ② 灯具安装高度较高的场所宜采用LED光源、金属卤化物灯、高压钠灯或大功率细管径型直管荧光灯。 ③重点照明宜采用LED 光源、小功率陶瓷金属卤化物灯。 -132- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn ④ 室外照明场所宜采用LED光源、金属卤化物灯、高压钠灯。 ⑤ 照明设计不应采用普通照明白炽灯。对电磁干扰有严格要求，且其他光源无法满足的特殊场所除外。 6.2工业机电工程设计与施工标准 一、单项选择题 1.当加强圈设置在容器外面时，加强圈每侧间断焊接的总长，应不少于圆筒外圆周长的（ ）。 A.1/3 B.1/2 C.1/4 D.1/5 【答案】B 【解析】加强圈可设置在容器的内部或外部，应整圈围绕在圆筒的圆周上。加强圈与圆筒之间可采用连 续或者间断的焊接，当加强圈设置在容器外面时，加强圈每侧间断焊接的总长，应不少于圆筒外圆周长 的1/2，当设置在容器里面时，应不少于圆筒内圆周长的1/3。焊脚尺寸不得小于相焊件中较薄件的厚 度。 8 7 2.涂层摩擦面钢材表面处理应达到（ 9 1）。 4 8 3 A.Sa2级 信 B.Sa1级 微 系 C.St2级 联 D.St3级 题 【答案】A 押 准 精 【解析】涂层摩擦面钢材表面处理应达到Sa2级，涂层最小厚度应满足设计要求。 3.关于《风力发电工程施工 与验收规范》GB/T51121—2015的说法中，错误的是（ ）。 A.制造厂家未规定安装风速的 ，叶片和风轮安装风速不宜超过8m/s B.机舱和塔架连接螺栓、螺母、 垫片安装应正确，应一次顺序拧紧螺栓至规定力矩 C.吊装风轮时，应在叶尖设置导向绳 D.上段塔架与机舱应连续安装 【答案】B 【解析】B选项错误。机舱和塔架连接螺栓、螺 母 、垫片安装应正确，应分多次 1 7对8称拧紧螺栓至规定力 9 矩。 信 3 8 4 微 4.柴油机泵的启动时间不应超过（ ）。 系 联 A.15S B.10S 唯 一 C.20S D.30S 【答案】B 【解析】柴油机泵的启动时间不应超过10S。 二、多项选择题 5.钢结构型材和管材进场时抽取试件的检验项目有（ ）。 A.屈服强度 B.抗拉强度 C.伸长率 D.厚度偏差 E.硬度 【答案】ABCD 【解析】型材和管材的品种、规格性能应符合国家现行标准的规定并满足设计要求。型材和管材进场时， 应按国家现行标准的规定抽取试件且应进行屈服强度、抗拉强度、伸长率和厚度偏差检验，检验结果应 -133- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 符合国家现行标准的规定。 6.光伏发电系统中，同一个逆变器接入的光伏组件串的（ ）宜一致。 A.电压 B.方阵朝向 C.安装倾角 D.组件数量 E.电流 【答案】ABC 【解析】光伏发电系统中，同一个逆变器接入的光伏组件串的电压、方阵朝向、安装倾角宜一致。 7.逆变器交流侧和直流侧电缆接线前应（ ）。 A.检查电缆绝缘 B.将光伏组件串的正负极短接 C.校对电缆相序 D.校对电缆极性 E.确认汇流箱侧无断开点 【答案】ACD 【解析】逆变器交流侧和直流侧电缆接线 前应检查电缆绝缘，校对电缆相序和极性。 8 7 1 8.必须按设计技术文件的规定进行水压4 9试验和通水试验的有（ ）。 8 3 信 A.电弧炉水冷系统 微 B.钢包精炼转炉的炉盖水冷系统 系 C.结晶器 联 D.连续退火炉 题 押 E.电极夹持头水冷系统准 精 【答案】ABCE 【解析】《炼钢机械设备工 程安装验收规范》GB50403—2017、《炼钢机械设备安装规范》GB50742～ 2012 （1）炼钢设备中通氧的零部件及管 路严禁沾有油脂，安装前应严格检查，沾有油脂必须进行脱脂。 （2）转炉炉体水冷炉口、副枪机余热锅 炉安装完成后必须按设计技术文件的规定进行水压试验和通水 试验。 （3）电弧炉水冷系统、电极臂及电极夹持头水 冷系统必须按设计技术文件的规定进行水压试验和通水 试验。 1 7 8 9 （4）钢包精炼转炉的炉盖水冷系统、电极夹持头水 冷 系统必须按设计技术 信 文3 8件 4 的规定进行水压试验及 微 通水试验。 系 联 （5）钢包真空精炼炉及真空吹氧脱碳炉设备安装罐盖水冷系 统必须 唯 按一设计技术文件的规定进行水压试 验和通水试验。 （6）循环真空脱气精炼炉设备脱气室水冷系统必须按设计技术文件的规定进行水压试验和通水试验。 （7）结晶器必须按设计技术文件的规定进行水压试验和工作压力下的通水试验。 D选项错误，连续退火炉的炉体在耐火材料施工、设备安装结束后，应按设计文件的规定进行气密性试 验。 9.根据《风力发电工程施工与验收规范》GB/T51121—2015，当风速为9m/s时可吊装的风电设备为（ ）。 A.塔架 B.风轮 C.机舱 D.叶片 E.发电机 【答案】AC 【解析】当风速大于制造厂家的规定时，不得进行塔架、机舱、风轮、叶片等部件的吊装作业。制造厂 家未规定安装风速的，叶片和风轮安装风速不宜超过8m/s，塔架、机舱安装风速不宜超过10m/s。 -134- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 10.依据现行国家标准承重结构所用型钢的合格保证应包含（ ）。 A.屈服强度的合格保证 B.抗拉强度的合格保证 C.断后伸长率的合格保证 D.热弯试验的合格保证 E.硫磷含量的合格保证 【答案】ABCE 【解析】《钢结构设计标准》GB 50017—2017 承重结构所用的钢材应具有屈服强度、抗拉强度、断后伸长率和硫、磷含量的合格保证，对焊接结构尚 应具有碳当量的合格保证。 焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证； 对直接承受动力荷载或需验算疲劳的构件所用钢材尚应具有冲击韧性的合格保证。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 -135- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第三篇 机电工程项目管理实务 第 7 章 机电工程企业资质与施工组织 7.1机电工程施工企业资质 一、单项选择题 1.机电工程施工总承包二级资质标准中需要机电工程专业一级注册建造师不少于（ ）。 A.12人 B.3人 C.2人 D.5人 【答案】B 【解析】机电工程施工总承包二级资质标准： （1）企业的净资产4000万元以上。 8 7 （2）企业的主要人员：机电工程、建9 1筑工程专业注册建造师合计不少于12人，其中机电工程专业一级 4 8 3 注册建造师不少于3人。技术负责信人具有8年以上从事工程施工技术管理工作经历，且具有机电工程相 微 系 关专业高级职称或机电工程专业一级注册建造师执业资格。 联 题 （3）企业的工程业绩：近押5年承担过单项合同额1000万元以上的机电工程施工总承包工程2项，且工 准 程质量合格。 精 2.二级电力工程施工总承包 单位的企业净资产应在（ ）。 A.1000万元以上 B.2000万元以上 C.3000万元以上 D.4000万元以上 【答案】D 【解析】电力工程施工总承包二级资质标 准： （1）企业的净资产4000万元以上。 （2）企业的主要人员：机电工程专业注册建造师 不少于10人。技术负责人具有88年以上从事工程施工 1 7 9 技术管理工作经历，且具有电力工程相关专业高级职 称或机电工程专业一级注8 4册建造师执业资格。 信 3 （3）企业的工程业绩：近5年承担过下列5类中的2类 工程的施工，工程微质量合格。 系 ①累计电站装机容量100万千瓦以上。 一 联 唯 ②单机容量10万千瓦机组累计4台。 ③110千伏送电线路累计700公里。 ④110千伏电压等级变电站累计7座。 ⑤110千伏电缆工程累计200公里。 3.冶金工程施工总承包二级资质标准中，机电工程专业注册建造师不少于（ ）。 A.8人 B.12人 C.10人 D.3人 【答案】A 【解析】冶金工程施工总承包二级资质标准： （1）企业的净资产4000万元以上。 （2）企业的主要人员：机电工程、矿业工程专业注册建造师合计不少于12人，其中机电工程专业注册 建造师不少于8人。技术负责人具有10年以上从事工程施工技术管理工作经历，且具有冶金工程相关 -136- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 专业高级职称或机电工程专业一级注册建造师执业资格。 4.建筑机电安装工程专业承包二级资质标准中，一级注册建造师不少于（ ）。 A.2人 B.3人 C.8人 D.12人 【答案】A 【解析】建筑机电工程专业承包二级资质标准要求： （1）企业的净资产。 （2）企业主要人员：机电工程专业注册建造师不少于8人，其中一级注册建造师不少于2人。技术负 责人具有8年以上从事工程施工技术管理工作经历，且具有机电工程相关专业中级以上职称或机电工程 专业一级注册建造师执业资格。 （3）企业的工程业绩：近5年承担过单项合同额800万元以上的建筑机电安装工程2项，且工程质量 合格。 5.机电工程施工总承包二级资质可承担（ ）的机电工程施工。 8 7 1 A.110kV以下电压等级的送电线路和 4 9变电站工程的施工 8 3 信 B.各类机电工程的施工 微 系 C.单项合同额3000万元以下联 题 押 D.单项合同额4000万元 准 以下 精 【答案】C 【解析】机电工程承包工程范围： （1）一级资质可承担各类机电工程的施工。 （2）二级资质可承担单项合同额3000万元以下的机电工程施工。 6.关于石油化工工程承包工程范围的说法中，错误的是（ ）。 A.一级资质可承担各类型石油化工工程的 施工和检维修 B.二级资质可承担各类型石油化工工程的检维 修 8 C.三级资质可承担中型的石油化工工程的施工 1 7 9 8 4 D.二级资质可承担大型以外的石油化工工程的施工 信 3 微 【答案】C 系 联 【解析】石油化工工程承包工程范围： 唯 一 （1）一级资质可承担各类型石油化工工程的施工和检维修。 （2）二级资质可承担大型以外的石油化工工程的施工、各类型石油化工工程的检维修。 7.输变电工程专业承包一级资质可承担的工程范围不包括（ ）。 A.各种电压等级的送电线路和变电站工程的施工 B.220kV以下电压等级的送电线路和变电站工程的施工 C.110kV以下电压等级的送电线路和变电站工程的施工 D.各类发电工程 【答案】D 【解析】输变电工程专业承包工程范围： （1）一级资质可承担各种电压等级的送电线路和变电站工程的施工。 （2）二级资质可承担220kV以下电压等级的送电线路和变电站工程的施工。 8.资质证书有效期为（ ）。 -137- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.1年 B.5年 C.2年 D.3年 【答案】B 【解析】资质证书有效期为5年。 9.石油化工工程施工总承包资质标准要求不包括（ ）。 A.企业的净资产 B.企业的主要人员配置 C.企业的工程业绩 D.企业的流动资金 【答案】D 【解析】施工总承包资质标准要求包括企业净资产、主要人员配置、工程业绩等。 二、多项选择题 10.建筑业企业资质分为（ ）三个序列。 A.施工总承包资质 B.专业承包资质 8 7 C.施工劳务资质 9 1 D.施工分承包资质 4 8 3 E.专业劳务资质 信 微 系 【答案】ABC 联 题 【解析】建筑业企业资质押分为施工总承包资质、专业承包资质、施工劳务资质三个序列。施工总承包资 准 精 质、专业承包资质按照工程性质和技术特点分别划分为若干资质类别，各资质类别按照规定的条件划分 为若干资质等级。施工劳务 资质不分类别与等级。 7.2 二级建造师（机电工程）执业范围 一、单项选择题 1.按冶金工程的工程类别与工程项目划分，不属于冶金工程执业范围的是（ ）。 A.天然气加工处理工程 B.制氧工程 8 C.煤气工程 D .建材工程 1 7 9 8 4 【答案】A 信 3 微 【解析】冶金工程划分为烧结球团工程、焦化工程、冶金 工程、制氧工程系、煤气工程、建材工程等。 联 一 二、多项选择题 唯 2.按电力工程的工程类别与工程项目划分，属于电力工程执业范围的有（ ）。 A.火电工程 B.水电工程 C.核电工程 D.风电工程 E.送变电工程 【答案】ACDE 【解析】电力工程划分为火电工程（含燃气发电机组）、送变电工程、核电工程、风电工程等。 3.下列选项中，属于工业机电工程的有（ ）。 A.智能化系统工程 B.净化工程 C.动力站工程 D.电子工程 E.环保工程 【答案】BCDE -138- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】工业机电工程：机械制造工程、净化工程、动力站工程、轻纺工业工程、工业炉窑工程、电子 工程、环保工程、起重设备安装工程等。 7.3施工项目管理机构 一、单项选择题 1.在项目管理的组织结构中，有一种模式的特点是项目经理与职能经理共享权力，项目团队成员同时向两 位经理汇报。这种模式最可能是( )。 A. 功能型组织结构 B. 项目型组织结构 C. 矩阵型组织结构 D. 平衡型组织结构 【答案】C 【解析】A.功能型组织结构：项目经理8权 力很小，成员主要向职能经理汇报。 7 1 9 B.项目型组织结构：项目经理拥有绝8 4对权力，成员只向项目经理汇报。 3 信 C.矩阵型组织结构：这正是其核微心特征——项目经理和职能经理共享权力，团队成员通常有两位上级， 系 需要双重汇报。 联 题 押 D.平衡型组织结构：这个准选项本身具有迷惑性，但它实际上是“矩阵型组织结构”的一种（平衡矩阵）， 精 而非一个与前三者并列的基础模式。题目问的是三种经典模式之一，因此C是最准确、最标准的答案。 2.在矩阵型组织结构中， 项目经理权威最高的是（ ）类型。 A. 弱矩阵 B. 平衡矩阵 C. 强矩阵 D. 职能矩阵 【答案】C 8 【解析】矩阵型组织结构根据项目经理的权威程度 分为弱矩阵、平衡矩阵和强矩9 1 7 阵。在强矩阵中，项目 8 4 经理拥有较高的权威，负责项目决策和资源分配，而职 能经理的权威相对较信低 3 。选项D“职能矩阵”不 微 系 是标准矩阵类型，通常作为干扰项。 联 一 唯 二、多项选择题 3.设备采购合同履行的环节包括（ ）。 A.到货检验 B.确定设备供应单位 C.损坏、缺失处理 D.施工安装服务 E.试运行服务 【答案】ACDE 【解析】设备采购合同履行内容有设备监造，到货检验，损坏、缺失处理，施工安装，试运行服务等。 4.下列承包模式中，属于项目的承包模式的有（ ）。 A.设计、采购和施工总承包 B.设计和采购总承包 C.设计和施工总承包 D.采购和施工总承包 E.设计总承包 【答案】ABCD -139- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】项目的承包模式： （1）设计、采购和施工总承包（EPC）； （2）设计和采购总承包（EP）； （3）设计和施工总承包（EC）； （4）采购和施工总承包（PC）； （5）施工总承包（C）； （6）专业承包。 5.机电工程安排货物采购计划时，要从（ ）分析利弊。 A.成本 B.市场现状 C.集中采购 D.运输方法 E.分批采购 【答案】ACE 【解析】采购计划要涵盖工程施工的全过程，采购计划要与施工进度合理搭接，还要从集中采购、分批 8 7 1 采购与成本等方面分析采购计划的利9弊。 4 8 3 6.材料采购合同履行内容包括（ 信）。 微 系 A.产品的交付 联 B.检验依据 题 C.产品数量的验收、质量押检验 D.采购合同的变更 准 精 E.产品价格的商榷 【答案】ABC 【解析】材料采购合同履行内容有产品交付、检验依据、产品数量验收、质量检验等。 三、案例分析题 案例一 【背景资料】 某安装公司承担一工业企业压缩机厂房的设备 、 工艺管道安装工程施工。工程 1 7内8容包括蒸汽驱动离心 9 式压缩机组（额定转速为9600rpm）；桥式起重机（额 定 起重量为20/5t，起升 信 高3 8度 4 为25m）；工艺管道， 微 输送介质含有H 2 、CO等气体。主要工艺管道参数见下表。 系 联 主要工艺管道参数表 唯 一 参数 中压蒸汽管道 压缩机吸/排气管道 吸入段 1.7MPa 额定工作压力 3.82MPa 排出段 8.1MPa 额定工作温度 450℃ 40℃ 管道材质 15CrMoG（GB/T5310） 20（GB/T3087） 吸入段 φ426×19 管道规格 φ273×11（mm） 排出段 φ377×17 开工前，安装公司编制完成压缩机厂房的单位工程施工组织设计，编制依据的工程文件有技术协议、 主要的材料设备清单和会议纪要等。在报监理工程师审核时，因编制依据中工程文件不全面被退回。 安装工艺蒸汽管道时，监理工程师强调安装公司要按规范对合金钢管材进行材质复查。安装公司认为， 其采购的合金钢管的质量证明文件齐全，本工程仅采购过15CrMoG和0Cr8Ni9等两种合金钢管材，而两种 管材的外观差别明显，不可能混用，因而拒绝复查。 为了赶工期，在压缩机安装后，地脚螺栓已紧固，在压缩机组还未完成精度调整的情况下，进行机组 -140- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 润滑油管道的安装；当在润滑油管道拆卸、清洗合格后复装时，发现管道连接法兰端面与设备之间有5mm 间隙；施工人员用强紧法兰螺栓的做法复装时，被监理工程师及时发现而制止。 【问题】 1.安装公司必须获得哪几种特种设备施工许可才能满足本工程施工需要？ 2.本工程施工组织设计编制时，所依据的工程文件还应包括哪些？ 3.哪个设备的安装需要编制安全专项施工方案？是否需要专家论证？说明理由。 4.安装公司拒绝合金钢管道材质复查是否正确？工业管道工程一般要求对哪些材质的管道组成件进行 材质复查？ 5.安装公司在润滑油管道安装中违反了哪些施工技术要求？ 【答案】 1.安装公司必须获得压力管道、起重机械安装施工许可才能满足本工程施工需要。（2分） 2.本工程施工组织设计编制所依据的工程文件还应包括：施工图纸，压缩机、起重机设备技术文件。 （4分） 8 7 1 9 3.桥式起重机的安装属于危大工程8 4，需要编制安全专项施工方案。不需要专家论证，因为桥式起重机 3 信 的额定起重量不到30t，不属于超微过一定规模的危险性较大分部分项工程。（4分） 系 联 4.安装公司拒绝合金钢管题道材质复查不正确，光谱检查不仅仅是为了防止混用，更主要的是材料成分 押 的复查确认。铬钼合金钢、准含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管道组成件，应采用光 精 谱分析或其他方法对材质进 行复查，并应做好标识。（5分） 5.安装公司在润滑油管道 安装中违反了：工业金属管道安装前，与管道连接的设备应找正合格；固定 完毕，管道与设备的连接应在设备 安装定位并紧固地脚螺栓后进行；工业金属管道连接时，不得强力对口， 管道应处于自由状态。（5分） 7.4施工组织设计 一、单项选择题 8 1 7 1.施工现场临时用电设备在5台及以上或用电设备总容 量在50kW及以上者，应 8 4 9编制（ ）。 信 3 A.临时用电施工组织设计 B.施工组 织总设计 微 系 C.单位工程施工组织设计 D.分部（分 项）工程 一 施联工组织设计 唯 【答案】A 【解析】施工现场临时用电设备在5台及以上或用电设备总容量在50kW及以上者，应编制临时用电施 工组织设计。 2.施工组织设计的编制依据不包括（ ）。 A.与工程建设有关的法律法规和文件 B.工程设计文件 C.施工合同示范文本 D.工程施工现场条件 【答案】C 【解析】施工组织设计编制的依据： （1）与工程建设有关的法律法规和文件；国家现行有关标准和技术经济指标。 （2）工程所在地区行政主管部门的批准文件。 （3）建设单位对施工的要求；招标投标文件、工程施工合同；工程设计文件。 （4）工程施工现场条件，工程地质及水文、气象等自然条件。 -141- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （5）企业的施工能力、机具装备、技术水平等；与工程有关的资源供应情况。 3.临时用电施工组织设计基本内容中的设计配电系统不包括（ ）。 A.选择导线或电缆 B.选择电器、设计接地装置 C.设计防雷装置 D.绘制临时用电工程图纸 【答案】C 【解析】设计配电系统包括：设计配电线路，选择导线或电缆；设计配电装置，选择电器、设计接地装 置；绘制临时用电工程图纸。 4.施工组织设计应由（ ）主持编制，可根据需要分阶段编制和审批。 A.项目负责人 B.项目技术负责人 C.总监理工程师 D.专业工程师 【答案】A 【解析】施工组织设计应由项目负责人主持编制，可根据需要分阶段编制和审批。 5.工程施工前，向施工作业人员做施工方 案技术交底的是（ ）。 8 7 1 A.项目负责人 4 9 B.单位技术负责人 8 3 信 C.施工方案编制人员 微 D.监理工程师 系 【答案】C 联 题 押 【解析】施工方案的编制准人员应向施工作业人员做施工方案的技术交底。 精 6.工程变更确定后（ ）天内，施工单位应提出变更工程价款的报告，经监理工程师、建设单位工程师 确认后，根据合同条件调整合同价款。 A.7 B.21 C.14 D.28 【答案】C 【解析】工程变更确定后14天内，施工单位应提出工程变更价款的报告，经监理、建设单位确认后， 根据合同条件调整合同价款。 7.关于竣工档案的验收与移交，说法错误的是（ ）。 1 7 8 9 A.施工单位向建设单位移交工程档案资料时，应编 制 “工程档案资料移交 信 清3 8单 4 ” 微 B.工程档案原件应由建设单位保管 系 联 C.移交清单一式两份，移交后双方应在移交清单上签字盖章 唯 一 D.建设工程档案验收时，工程档案齐全、系统、完整，全面反映 工程建设活动和工程实际状况 【答案】B 【解析】工程档案的编制不得少于两套，一套应由建设单位保管，一套（原件）应移交当地城建档案管 理机构保存。 二、多项选择题 8.施工技术交底的层次、阶段及形式应根据（ ）来确定。 A.管理人员要求 B.工程的规模 C.施工难易程度 D.施工人员素质 E.施工复杂程度 【答案】BCDE 【解析】技术交底的层次、阶段及形式应根据工程的规模和施工的复杂、难易程度及施工人员的素质来 -142- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 确定。 9.机电工程中，属于超过一定规模的危险性较大的分部分项工程的有（ ）。 A.采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程 B.起重量300kN及以上的起重机械安装工程 C.起重量200kN及以上的起重机械拆卸工程 D.跨度36m及以上的钢结构安装工程 E.跨度60m及以上的网架和索膜结构安装工程 【答案】ABDE 【解析】机电工程中采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程；起 重量300kN及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械安装和拆 卸工程；跨度36m及以上的钢结构安装工程，或跨度60m及以上的网架和索膜结构安装工程；重量 1000kN及以上的大型结构整体顶升、平移、转体等施工工艺均属超过一定规模的危险性较大的分部分 项工程。 8 7 1 10.施工方案优化的内容包括（ ）。4 9 8 3 信 A.施工顺序的优化 微 B.施工劳动组织优化 系 C.施工方法的优化 联 D.施工资金的优化 题 押 E.施工环境的优化 准 精 【答案】ABC 【解析】施工方案优化主要包括：施工方法的优化、施工顺序的优化、施工作业组织形式的优化、施工 劳动组织优化、施工机械组织优化等。 11.施工方案交底内容包括（ ）。 A.施工工艺 B.质量控制 C.成本控制 D.安全措施 E.组织措施 8 【答案】ABD 1 7 9 8 4 【解析】交底内容包括工程的施工程序和顺序、施工工 艺、操作方法、要领信、3质量控制、安全措施、环 微 境保护措施等。 系 联 一 12.资源配置计划包括（ ）。 唯 A.技术准备 B.资金准备 C.现场准备 D.劳动力配置计划 E.物资配置计划 【答案】DE 【解析】施工准备包括技术准备、现场准备和资金准备等。资源配置计划应包括劳动力配置计划和物资 配置计划等。 三、案例分析题 案例一 【背景资料】 某综合楼建筑面积为5万m2，地下3层，地上10层。某施工单位与业主签订了机电安装施工合同，其施 工范围包括：空调与通风工程、建筑给水排水工程。 -143- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 施工班组的安排如下：空调与通风工程施工班组包括风管制作与安装班组、空调水管安装班组、空调 与通风设备安装班组。建筑给水排水工程施工班组包括给水管道班组、排水管道班组、给水与排水设备安 装班组、管道防腐班组。 经过一段时间施工后，其施工状况如下：空调与通风工程已完成的项目包括：地下室风管安装、空调 水管安装、地下室主机房安装、地上部分风管制作。建筑给水排水工程已完成的项目包括：地下室给水管 道、排水管道的安装，给水泵房安装，地下室卫生间卫生器具安装，地上1～5层给水管道安装。 施工单位总部对该工程项目部进行施工资料检查及工程施工情况抽查： （1）抽查到施工承包合同1份、施工组织设计及审批表1份、设备安装记录1份、图纸会审记录1份。 （2）抽查到施工技术交底记录共有4份，分别为：风管制作与安装、空调水管安装、排水管道安装、 给水与排水设备安装。 （3）抽查到1份设计变更记录，其内容是对2层水平管道进行较大变动。 （4）抽查到给水管道表面防腐涂层有大面积鼓泡。 【问题】 8 7 1 9 1.本工程施工技术交底的要求有哪8 4些。 3 信 2.施工技术交底记录中，缺失微哪个班组的施工技术交底记录？ 系 联 3.抽查到的资料中，哪几题种资料属于施工技术资料？ 押 4.给水管道表面防腐涂准层大面积鼓泡的可能原因是什么？ 精 【答案】 1.本工程施工技术交底要 求：建立技术交底制度、明确相关人员的责任、分层次与分阶段进行、施工 作业前进行、交底内容体现工程特 点并使参加人员理解透彻、完成技术交底记录、确定施工技术交底次数。 （5分） 2.本工程项目施工技术交底记录中，缺失空调与通风设备安装班组、给水管道班组、管道防腐班组的 施工技术交底记录。（5分） 3.抽查到的资料中，施工组织设计及审批表、 图纸会审记录、施工技术交底记录 8 、设计变更记录属于 1 7 施工技术资料。（5分） 8 4 9 信 3 4.给水管道表面防腐涂层大面积鼓泡的可能原因是：管 道表面预处理未微达到质量要求，施工温度与湿 系 度不适宜施工，涂料涂敷方法不正确。（5分） 联 一 唯 -144- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 8 章 施工招标投标与合同管理 8.1施工招标投标 一、单项选择题 1.以下属于邀请招标的机电工程项目的是（ ）。 A.使用国际组织或者外国政府贷款、援助资金的项目 B.涉及国家秘密的项目 C.采购人依法能够自行建设、生产或者提供的项目 D.采用公开招标方式的费用占项目合同金额的比例过大 【答案】D 【解析】可以邀请招标的项目： （1）技术复杂、有特殊要求或者受自然 环境限制，只有少量潜在投标人可供选择。 8 7 1 （2）采用公开招标方式的费用占项4目9合同金额的比例过大。 8 3 信 （3）国务院发展改革部门和省 微 、自治区、直辖市人民政府确定的重点项目不宜公开招标的，经国务院 系 发展改革部门或者省、自治区联、直辖市人民政府批准的。 题 （4）不属于依法必须进行押招标的项目，或者不属于必须依法进行公开招标的项目。 准 精 （5）涉及国家安全、国家秘密或者抢险救灾，不宜公开招标的项目。 2.对于采用两阶段招标的项 目，招标人向（ ）提交技术建议的投标人提供招标文件。 A.在第二阶段 B.根据招标人要求 C.在第一阶段 D.在任一阶段均可 【答案】C 【解析】对技术复杂或者无法精确拟定技术规格的项目，招标人可以分两阶段进行招标。 （1）第一阶段，投标人按照招标公告或者投标 邀请书的要求提交不带报价的技术建议，招标人根据投 标人提交的技术建议确定技术标准和要求，编制 招 标文件。 1 7 8 9 （2）第二阶段，招标人向在第一阶段提交技术建议 的 投标人提供招标文件 信 ，3 8投 4 标人按照招标文件的要 微 求提交包括最终技术方案和投标报价的投标文件。 系 联 3.招标人应当在招标文件中载明投标有效期，投标有效期从（ ） 唯 之一日算起。 A.招标文件发出 B.提交投标文件的 截止 C.投标人购买招标文件 D.评标完成 【答案】B 【解析】招标人应当在招标文件中载明投标有效期。投标有效期从提交投标文件的截止之日算起。 4.采用资格后审的，应由（ ）对投标人的资格进行审查。 A.招标小组 B.资格审查委员会 C.评标委员会 D.有关政府行政管理部门 【答案】C 【解析】开标后，由评标委员会按照招标文件规定的标准和方法，对投标人的资格进行审查，资格后审 在发布招标公告时应说明。资格后审的内容和重点与资格预审相同。 5.投标文件包括技术标和商务标，以下属于技术标内容的是（ ）。 A.商务报价分析 B.自身能力和市场走势 -145- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.认真分析和考虑工程的风险因素 D.职业健康、安全、环境保证措施 【答案】D 【解析】技术标编制： （1）主要包括：施工组织机构及主要成员情况；施工进度计划及保证措施；质量标准及其保证措施； 职业健康、安全、环境保证措施；主要施工装备配备计划；主要设备及专业的施工方案。 （2）运用先进的技术和管理方法，突出方案在技术、工期、质量、安全保障等方面有创新，利于降低 施工成本。 6.下列关于机电工程开标与评标管理要求的说法中，正确的是（ ）。 A.开标应当按照临时约定的时间、地点，公开进行 B.投标人少于3个的，补充后可以正常开标 C.评标委员会一般由招标人代表和技术、经济等方面的专家组成 D.评标委员会成员人数为5人以上的单数，其中招标人代表不得少于成员总数的2/3 【答案】C 8 7 1 【解析】A选项错误，开标时间应与4 9提交投标文件截止时间相同。开标地点应为招标文件中预先确定的 8 3 信 地点。若有变化应提前告知投标人。 微 系 B选项错误，投标人少于3个联的，不得开标。招标人应当重新招标。 题 D选项错误，评标委员会押一般由招标人代表和技术、经济等方面的专家组成，其成员人数为5人以上单 准 精 数。其中技术、经济等方面的专家不得少于成员总数的2/3。 7.关于电子招标投标，错误 的是（ ）。 A.电子招标投标系统根据功能 的不同分为交易平台、公共服务平台和行政监督平台 B.电子招标投标交易平台的运营机构可以在该交易平台进行代理投标 C.投标人未按规定加密的投标文件，电 子招标投标交易平台应当拒收并提示 D.投标截止时间前未完成投标文件传输的 ，视为撤回投标文件 【答案】B 8 【解析】电子招标投标交易平台的运营机构，不得 在该交易平台进行的招标项目 1 7中投标和代理投标。 9 8.在机电工程投标程序的主要环节中，参加投标预备会 的紧前程序是（ ） 信 3。8 4 微 A.编制投标书 B.参加现 场踏勘 系 联 C.组织投标班子 D.递送投标书 唯 一 【答案】B 【解析】机电工程投标程序的主要环节： （1）向招标人申报资格审查，提供有关文件资料。 （2）购领招标文件和有关资料，缴纳投标保证金或提交投标保函。 （3）研究招标文件及招标工程，制定投标策略。 （4）组织投标班子，委托投标代理人。 （5）参加现场踏勘和投标预备会。 （6）编制、递送投标书。 （7）参加开标会议，接受评标组织就投标文件中不清楚的问题进行的询问，澄清会谈。 （8）接受中标通知书，签订合同，提供履约担保，分送合同副本。 9.投标文件一般不包括（ ）。 A.商务和技术偏差表 B.投标报价 -146- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.施工组织设计 D.投标保证金 【答案】D 【解析】投标文件一般包括：投标函、投标报价、施工组织设计、商务和技术偏差表，对工期、质量、 安全、环境保护的要求及对投标文件格式、加盖印章和密封的要求。 10.电子招标投标系统根据功能不同划分，不包括（ ）。 A.交易平台 B.公共服务平台 C.群众监督平台 D.行政监督平台 【答案】C 【解析】电子招标投标系统根据功能的不同，分为交易平台、公共服务平台和行政监督平台。 11.电子招标投标活动中，投标截止时间前未完成投标文件传输的，应（ ）。 A.等待传输完成开标 B.视情况接收 C.视为撤回投标文件 D.重新进行招标 【答案】C 8 7 1 【解析】投标人应当在投标截止时间4前9完成投标文件的传输递交，并可以补充、修改或者撤回投标文件。 8 3 信 投标截止时间前未完成投标文件微传输的，视为撤回投标文件。投标截止时间后送达的投标文件，电子招 系 标投标交易平台应当拒收。联 题 押 准 二、多项选择题 精 12.以下关于招标人的规定， 说法错误的有（ ）。 A.投标有效期从提交投标文件 的截止之日算起 B.招标人可以自行决定是否编制 标底 C.招标人可以设最高投标限价和最低 投标限价 D.一个招标项目只能有一个标底 E.标底应在招标文件中载明 【答案】CE 1 7 8 9 【解析】C选项错误，招标人设有最高投标限价的， 应 当在招标文件中明确 信 最3 8 4 高限价或者最高限价的计 微 算方法。E选项错误，一个招标项目只能有一个标底。标 底必须保密。 系 联 13.资格预审内容包括基本资格审查和专业资格审查，以下属于专业资格一审查内容的有（ ）。 唯 A.投标人企业性质及资质情况 B.承担本项目所配备的管理人员和主要人员的名单和简历 C.履行合同任务而配备的施工装备 D.申请人的偿债能力 E.类似工程业绩 【答案】BCE 【解析】资格预审内容包括基本资格审查和专业资格审查。专业资格审查主要包括：类似工程业绩；人 员状况，包括承担本项目所配备的管理人员和主要人员的名单和简历；履行合同任务而配备的施工装备 等；财务状况，包括申请人的资产负债表、现金流量表等。 14.关于机电工程投标条件的做法，正确的有（ ）。 A.投标人已按招标文件要求提交了投标担保 B.任何单位和个人不得非法干涉投标人参加依法招标的项目的投标 -147- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.经招标人同意，投标人在资格预审后更换联合体成员 D.与招标人存在利害关系的法人不得参与投标 E.单位负责人为同一人的不同单位不得参加同一招标项目不同标段的投标 【答案】AB 【解析】C选项错误，招标人在招标文件载明可接受联合体投标时，联合体应当在提交资格预审申请文 件前组成，并签订共同投标协议。资格预审后联合体增减、更换成员的，其投标无效。 D选项错误、E选项错误，投标人有下列情况不得参与投标： （1）与招标人存在利害关系可能影响招标公正性的法人、其他组织或者个人。 （2）单位负责人为同一人或者存在控股、管理关系的不同单位，不得参加同一标段或者未划分标段的 同一招标项目投标。 15.关于投标决策，错误的有（ ）。 A.投标决策分投标决策的前期阶段、投标决策的后期阶段 B.前期阶段的投标决策必须在购买投标 人资格预审资料前后完成 8 7 1 C.投标决策的前期阶段是从申报资格4 9预审至投标报价（封送投标书）之前 8 3 信 D.投标决策的前期阶段主要研微究在投标中采取的策略 系 E.投标中采取的策略，包括联技术突出优势的策略和商务报价策略 题 押 【答案】CD 准 精 【解析】C选项错误，投标决策的后期阶段是从申报资格预审至投标报价（封送投标书）之前。D选项 错误，投标决策的后期阶段主要研究在投标中采取的策略，包括技术突出优势的策略和商务报价策略。 三、案例分析题 案例一 【背景资料】 某煤炭公司，经合法的报批程序，在本企业的煤矿附近建设一座中型火力发电厂，用施工总承包的方 8 式进行邀请招标投标。由于工程涉及电力行业，业主 邀请A、B、C、D、E五家具有 1 7电力二级及以上施工总 9 8 4 承包资质的公司参加投标。由于设计施工图纸尚未提交业 主，招标报价是按初 信 步3设计估算的各专业工程量 微 和投标方各自报的工程单价计算投标工程总价，单价和总价 同时列表填报。系工程结算时，以实际发生的工 联 一 程量乘以中标单价进行。 唯 A公司购得标书后经分析，煤粉制备车间钢结构厂房的设计估量 偏大，发电车间混凝土量的设计估算 偏小。A公司以施工火力发电厂为主，尤其对发电机组施工有独特的优势，业绩丰厚，近三年曾获两项类 似工程鲁班奖；投标书编制比较顺利。 B公司虽有资格，但除煤粉制备车间业绩较好外，其他业绩均不如其他公司，经分析对手，估计报价 总价相差不多。B公司为确保中标，在临投标前半小时，突然降价，比其他公司低出许多，但仍在成本范 围内。 投标后经评委对技术标、商务标进行综合评分，A公司中标。合同签订后，A公司经业主同意，将煤 粉制备车间的钢结构制作安装和机电安装工程以A公司投标时的报价单价并以单价包干形式收取5%管理 费分包给了B公司，并签订了分包合同。 在汽轮发动机系统设备安装时，B公司按下图所示联轴器找中示意图进行轴系调整与连接，对联轴器 进行找中检测，没有达到要求，被监理暂停，B公司整改后通过验收。 -148- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 联轴器找中示意图 【问题】 1.A公司在技术标编制中应重点突出哪些内容？在商务报价时宜采用哪些策略？ 2.B公司采取的报价策略是否妥当？简述理由。 【答案】 1.A公司在技术标编制时，除响应招8标 文件的要求外，还应重点突出本公司在发电机组施工中独特的 7 1 9 技术优势、业绩丰厚的施工经验优势、8 4近三年曾两次获得鲁班奖的工程质量优势和施工方案对质量、工期、 3 信 安全及环境保护的描述。A公司在微商务报价中应采取：因煤粉制备钢结构厂房招标文件估量偏大，造成总 系 联 报价偏高，且实际结算时要剔题除多余工程量，同时打算把这部分进行分包，故在钢结构和本车间机电安装 押 工程单价评估选择上宜采用准低报价；发电机房混凝土量招标文件估量偏小，将来追加的可能性大，且属主 精 要车间，又拟定本公司自己 施工，故单价宜适当偏高；发电机组是本公司的施工强项和独特优势，且发电 机组施工是整个安装工程的核 心，故这部分单价也可适当偏高；一些辅助车间及准备分包的次要工程，单 价可适当降低。（10分） 2.B公司采取突然降价法报价是正 确的。其理由是：在投标截止时间前，投标人修改自己的投标报价 是法律允许的。（2分） 8.2 施工合同管理 8 一、单项选择题 1 7 9 8 4 信 3 1.下列关于总承包方的管理的说法中，正确的是（ ） 。 微 系 A.建设单位应派代表对分包方进行管理 联 一 唯 B.对于超过一定规模的危大工程，若由分包单位施工，则由分 包单 位均应组织召开专家论证会，对专 项施工方案进行论证 C.若因分包方责任造成重大质量事故或安全事故，总承包方可直接终止分包合同，但不可追究其责任 D.分包工程竣工验收后，总承包方应组织有关部门对分包工程和分包单位进行综合评价 【答案】D 【解析】A选项错误，总承包方应派代表对分包方进行管理，并对分包工程施工进行有效控制和记录， 保证分包工程的质量和进度满足工程要求，分包合同正常履行，从而保证总承包方的利益和信誉；B选 项错误，总承包单位合同范围内的危大工程，在施工前应组织工程技术人员编制专项施工方案。对于超 过一定规模的危大工程，无论分包与否，总承包单位均应组织召开专家论证会，对专项施工方案进行论 证；C选项错误，若因分包方责任造成重大质量事故或安全事故，或因违章造成重大不良后果的，总承 包方可征得发包方同意后，按合同约定建议终止分包合同，并按合同追究其责任；因分包方责任造成重 大质量或安全事故时，总承包方要为排除事故或抢救人员提供帮助。 -149- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 2.施工中有关合同分析的重点内容，不包括（ ）。 A.合同的法律基础 B.合同价格 C.索赔程序 D.施工方案 【答案】D 【解析】分析合同条件和漏洞，对有争议的内容制定对策，合同分析的重点内容如下： ①合同的法律基础，承包人的主要责任，工程范围，发包人的责任。 ②合同价格、计价方法和价格补偿条件。 ③工期要求和顺延及其惩罚条款，工程受干扰的法律后果，合同双方的违约责任。 ④合同变更方式、工程验收方法、索赔程序和争执的解决等。 3.下列不属于合同交底内容的是（ ）。 A.学习合同条文和合同分析结果 B.分析合同条件和漏洞 C.熟悉合同中的主要内容、各种规定和 管理程序 8 7 1 D.将各项任务和责任分解，落实到具4 9体的部门、人员和合同实施的具体工作上 8 3 信 【答案】B 微 系 【解析】合同交底： 联 题 押 （1）合同管理人员在对 准 合同的主要内容进行分析、解释和说明的基础上，组织分包单位与项目有关人 精 员进行交底。 （2）学习合同条文和合同分析结果，熟悉合同中的主要内容、各种规定和管理程序，了解合同双方的 合同责任和工作范围、各种行为的法律后果等。 （3）将各项任务和责任分解，落实到具体的部门、人员和合同实施的具体工作上，明确工作要求和目标。 B选项属于合同分析的内容。 4.下列不属于合同变更原因的是（ ）。 A.发包方对工程新的要求 B.设计的错误，必须对设计图纸做修改 8 C.预定的工程条件不准确 D .施工单位运用新的技术和工艺 1 7 9 8 4 【答案】D 信 3 微 【解析】合同变更原因： 系 联 （1）发包方对工程新的要求。如发包方根据工程进展的具体 情况， 唯 认一为确有必要修改项目总计划、削 减预算等。 （2）由于设计的错误，必须对设计图纸做修改。 （3）工程环境的变化，预定的工程条件不准确，如遇到不可预见的地质条件或地下障碍、不可预见的 自然灾害，承包方要求变更实施方案或计划。 （4）由于采用新的技术和工艺，合同双方认为有必要改变原设计、实施方案或实施计划，或由于发包 方指令及发包方的原因造成承包商施工方案的变更。 （5）政府部门对项目有新的政策要求，如环境保护要求、城市规划变动等。 （6）由于合同实施出现问题，必须调整合同目标或修改合同条款。 （7）合同双方当事人由于倒闭或其他原因转让合同，造成合同当事人的变化。 5.属于按索赔目的不同划分的是（ ）。 A.延期索赔 B.单项索赔 C.费用索赔 D.工程范围变更索赔 -150- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】C 【解析】按索赔目的分：工期索赔和费用索赔。 A、D选项属于按索赔发生的原因划分。B选项属于按索赔处理方法和处理时间不同划分。 6.在机电工程项目索赔中，延期索赔、工程范围变更索赔、施工加速索赔属于按（ ）分类。 A.索赔目的 B.索赔业务范围 C.索赔发生的原因 D.索赔的合同依据 【答案】C 【解析】按索赔发生的原因分：延期索赔、工程范围变更索赔、施工加速索赔和不利现场条件索赔。 7.关于索赔成立的前提条件，说法错误的是（ ）。 A.与合同对照，事件已造成了承包商工程项目成本的额外支出或直接工期损失 B.造成费用增加或工期损失的原因，属于承包商的行为责任或风险责任 C.承包商按合同规定的程序和时间提交索赔意向通知 D.承包商按合同规定的程序和时间提交 索赔报告 8 7 1 【答案】B 4 9 8 3 信 【解析】索赔成立的前提条件。微应该同时具备以下三个前提条件： 系 （1）与合同对照，事件已造联成了承包商工程项目成本的额外支出或直接工期损失。 题 押 （2）造成费用增加或工 准 期损失的原因，按合同约定不属于承包商的责任。 精 （3）承包商按合同规定的程序和时间提交索赔意向通知和索赔报告。 8.下列情况中，承包商不可 以提出费用索赔的是（ ）。 A.发包人违反合同给承包人造成时间、费用的损失 B.国家的相关政策法规变化、物价 上涨等原因造成的费用损失 C.建发包人提出提前完成项目或缩短工 期而造成承包人的费用增加 D.施工单位施工人员高处坠落受伤产生的 费用 【答案】D 8 【解析】承包商可以提起索赔的事件 1 7 9 8 4 （1）发包人违反合同给承包人造成时间、费用的损失 。 信 3 微 （2）因工程变更造成的时间、费用的损失。 系 联 一 （3）由于监理工程师的原因导致施工条件的改变，而造成时 间、费唯用的损失。 （4）发包人提出提前完成项目或缩短工期而造成承包人的费用增 加。 （5）非承包人的原因导致项目缺陷的修复所发生的费用。 （6）非承包人的原因导致工程停工造成的损失，例如：发包人提供的资料有误。 （7）国家的相关政策法规变化、物价上涨等原因造成的费用损失。 9.机电工程项目索赔的处理过程中，第一个步骤是（ ）。 A.索赔谈判 B.索赔报告编写 C.资料准备 D.意向通知 【答案】D 【解析】机电工程项目索赔的处理过程：意向通知→资料准备→索赔报告的编写→索赔报告的提交→索 赔报告的评审→索赔谈判→争端的解决。 10.索赔证据不包括（ ）。 -151- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.现场照片 B.录像资料 C.签字确认的相关文件 D.索赔申请表 【答案】D 【解析】施工索赔成功的关键是承包人提供的证据确实充分，故整个索赔事件期间应做好索赔证据的同 期记录，包括现场照片、录像资料、签字确认的相关文件等。 二、多项选择题 11.总承包方应按施工合同约定，为分包方的合同履行提供的必要服务有（ ）。 A.现场平面布置 B.临时设施 C.轴线及标高测量 D.食堂 E.宿舍 【答案】ABC 【解析】总承包方按施工合同约定，为分包方的合同履行提供现场平面布置、临时设施、轴线及标高测 8 7 量等方面的必要服务。 9 1 4 8 3 12.合同控制中的调整措施包括（ 信）。 微 系 A.组织措施 联 B.技术措施 题 C.经济措施 押 D.合同措施 准 精 E.法制措施 【答案】ABCD 【解析】根据合同实施偏差问 题的分析结果，制定并采取调整措施。调整措施可以分为：组织措施、技 术措施、经济措施和合同措施。 13.关于合同变更的定价原则，错误的有 （ ）。 A.已标价工程量清单或预算书有相同项目 的，按照相同项目单价认定 B.已标价工程量清单或预算书中无相同项目 ，但有类似项目的，参照类似项目的单价认定 C.变更导致实际完成的变更工程量变化幅度超过 规 定的，按照成本与利润合理 1 构7 8成的原则，由合同当 9 事人商定或确定变更工作的单价 信 3 8 4 微 D.承包人应在收到变更指令后的规定日期内，向建设单位 提交变更调价系申请 联 E.因变更引起的价格调整应累计后在最后一期的进度款中支付 唯 一 【答案】DE 【解析】除专用合同条款另有约定外，合同变更的定价按以下情况处理： （1）已标价工程量清单或预算书有相同项目的，按照相同项目单价认定。 （2）已标价工程量清单或预算书中无相同项目，但有类似项目的，参照类似项目的单价认定。 （3）变更导致实际完成的变更工程量与已标价工程量清单或预算书中列明的该项目工程量的变化幅度 超过规定的，或已标价工程量清单或预算书中无相同项目及类似项目单价的，按照成本与利润合理构成 的原则，由合同当事人商定或确定变更工作的单价。 （4）承包人应在收到变更指令后的规定日期内，向监理提交变更调价申请。监理在收到承包人提交的 变更调价申请后的规定日期内审查完毕并报送发包人，监理对变更调价申请有异议，通知承包人修改后 重新提交。发包人应在承包人提交变更调价申请后的规定日期内审批完毕。发包人逾期未完成审批或未 提出异议的，视为认可承包人提交的变更调价申请。 （5）因变更引起的价格调整应计入最近一期的进度款中支付。 -152- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 14.工程项目索赔发生的原因中，属于不可抗力因素的有（ ）。 A.洪水 B.物价变化 C.地震 D.恶劣气候条件 E.疫情 【答案】ACDE 【解析】索赔发生的原因 （1）合同当事方违约，不履行或未能正确履行合同义务与责任。 （2）合同条文错误，如合同条文不全、错误、矛盾，设计图纸、技术规范错误等。 （3）合同变更。 （4）不可抗力因素。如恶劣气候条件、地震、疫情、洪水等。 15.在机电工程项目索赔的分类中，属于按索赔业务范围分类的有（ ）。 A.工期索赔 B.施工索赔 C.商务索赔 D.延期索赔 8 7 1 E.合同内索赔 4 9 8 3 信 【答案】BC 微 系 【解析】按索赔业务范围划分联：施工索赔，指在施工过程中的索赔；商务索赔，指在物资采购、运输过 题 押 程中的索赔。A选项属于 准 索赔目的划分，D选项属于按索赔发生的原因划分，E选项属于索赔的合同依 精 据划分。 三、案例分析题 案例一 【背景资料】 南方安装公司中标一地铁机电承包工程，合同包含所有机电管线、设备安装等内容。合同约定供电设 备由建设单位采购，安装公司安装。 8 施工中，遭遇百年不遇的暴雨灾害，造成已安装 的供电设备部分损坏无法使用 1 7，重新购买需65万元， 9 8 4 安拆费用9.8万元。 信 3 微 地铁指挥部组织抢险时，安装公司8名施工人员在抢险时 负伤，所需医系疗费及补偿费128万元；租赁设 联 一 备损坏赔偿费7万元。洪灾发生后，因清淤工作导致施工机械闲置 费3万 唯 元，现场卫生防疫费4.3万元，管理 费增加2万元。预计工程清理、修复费用325万元。 施工人员在2号空气处理机组安装就位后，对设备的冷凝水实施有组织的排放，如下图所示。项目部 质量员检查时，发现设备吊架螺母及冷凝水管安装不符合要求，发出了整改单，并提出了要求，经整改后 通过了验收。 空气处理机组及冷凝水管安装示意图 -153- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 施工人员在系统加药清洗结束后，停止了离心泵运转，切断了供电电源，将机房门关闭落锁后，在准 备撤离现场时，被监理人员发现制止，要求完成停泵工作后方可撤离。 工程竣工后，安装公司按合同要求递交竣工资料及质量保修书，保修书明确了工程概况，保修内容， 设备使用管理要求，保修单位名称、地址、电话、联系人。建设单位提出保修书内容不全，要求补充。 【问题】 1.计算安装公司在洪灾后可索赔的费用及自身应承担的费用。 【答案】 1.安装公司在洪灾后可索赔的费用：9.8+325=334.8万元。自身应承担的费用：128+7+4.3+2+3=144.3 万元。（5分） 案例二 【背景资料】 A施工单位项目部承担某石油化工项目施工，其中再生塔直径3.2m、长度46.2m、重78.6t，在制造厂完 8 成附塔管线和爬梯平台安装，整体到货。1 7施工合同中约定：总价暂估，结算时以合同约定的工程单价和实 9 4 8 际工程量计算，工程单价不做调整。信 3 微 项目部进场后，A施工单位编系写了专项施工方案，拟采用250t履带起重机为主吊，90t履带起重机溜尾， 联 题 整体吊装。施工过程中发生押了下列事件： 准 （1）工程开工后，精钢材大幅涨价，A施工单位因工程成本增加，向业主提出费用索赔。 （2）在再生塔器制造厂 内，A施工单位租赁给B分包单位的门式起重机在施工时发生故障，使用该机 械施工的B分包单位的工作延误 5d，造成人员窝工5d，B分包单位向A施工单位索要工期和费用索赔。 （3）施工过程中，拟采用的25 0t履带起重机资源出现问题，延误进场，临时协调300t履带起重机进场 赶工期，A施工单位增加机械费用约4.5 万元、人工费用2.6万元。 （4）再生塔器的底部安装如下图所示 ，监理检查时发现塔器的垫铁安装存在质量问题：垫铁间距过 大、垫铁6块不符合规定，同时还存在其他质量 问题，要求项目部整改。 8 1 7 9 8 4 信 3 微 系 联 一 唯 再生塔器地脚螺栓、垫铁安装示意图 【问题】 1.事件（1）中A施工单位向业主提出费用索赔是否合理？简述理由。 2.B分包单位向A施工单位进行工期和费用索赔是否合理？为什么？ 3.事件（3）中A施工单位向业主提出费用和工期的索赔是否合理？说明理由。 【答案】 1.事件（1）中，A施工单位提出索赔的要求不合理。 理由：在合同中已经明确规定工程单价不做调整，工程单价主要由人工费、材料费、机械台班费组成， -154- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 如果增加材料费用，势必调整工程单价，违背合同的约定。（2分） 2.从双方的责任和关系分析，B分包单位向A施工单位提出索赔要求是合理的。 理由：因为门式起重机是A施工单位租赁给B分包单位使用的，所以工期和费用损失责任在A施工 单位。（2分） 3.A施工单位向业主单位提出索赔要求不合理。 理由：250t履带起重机延误进场和改用300t履带起重机而引起工期和费用损失，是由于A施工单位 自身组织施工机械发生问题，故工期和费用损失的责任在A施工单位。（2分） 案例三 【背景资料】 A机电安装公司总承包了某石化厂的机电安装工程，经业主同意后，把防腐保温及给水排水工程分包 给具有相应专业承包资质的B公司。在开工前，A公司项目经理部组织各部门及各分包单位签订了安全生产 责任书，明确了各单位及相关人员的安全责任。同时，对危险性较大的分部分项工程进行统计，均要求编 8 制了详细的专项施工方案。 1 7 9 4 8 项目部租赁了500t履带起重机进信行3大型设备吊装，在500t履带起重机进场的当天，突降大暴雨，卸车 微 时吊臂杆碰撞损伤，未能完成履系带起重机的组装。A公司被迫停工3d，并支付修理费3万元。A公司向建设 联 题 单位提出费用和工期索赔。押 准 500t履带起重机组装精后，经空试起钩、落钩、变幅、回转及行走后，即投入正式吊装。 500t履带起重机完成吊装 作业，脱钩转臂突然失控，致使B公司高空作业的两名工人坠落，发生一人 重伤、一人运往医院途中死亡的 安全事故。 【问题】 1.试分析A公司向建设单位的索赔结 果。 【答案】 1.由于是不可抗力的自然灾害引起的经济损 失，故费用不可索赔，工期可顺延3d。（2分） 8 案例 四 1 7 9 8 4 【背景资料】 信 3 微 某机电施工单位总承包一超高层商务楼机电安装工程。 承包范围：建筑 系 给水排水、建筑电气、空调通 联 一 风、消防和电梯工程安装等。工程所需的三联供机组、电梯和自 动扶梯唯等主要设备由建设单位采购。工期 为210d，不可延误，每延误一天扣罚5万元人民币。 自动扶梯等设备进场验收合格，资料齐全。安装后，某台自动扶梯试运行时，发生机械传动部分质量 故障，经检查是某个梯级轴（如下图）制造质量的问题，影响了自动扶梯的安装精度和运行质量，损坏了 中间传动环节，经制造厂提供零部件返工返修后，自动扶梯安装试运行合格，但整个工期延误了14d，为 此，建设单位扣罚机电施工单位的延误费用，机电施工单位对扣罚的费用提出异议。 -155- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 自动扶梯机械部分安装示意图 【问题】 1.建设单位扣罚机电施工单位的延误费 用是否正确？说明理由。 8 7 1 【答案】 4 9 8 3 信 1.建设单位扣罚机电施工单位微的延误费用不正确。理由：因为自动扶梯是建设单位采购的。自动扶梯 系 采购的合同主体是建设单位，其联延误应由建设单位负责。（2分） 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 -156- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 9 章 施工进度管理 9.1施工进度计划 一、单项选择题 1.关于单位工程施工进度计划的实施，说法错误是（ ）。 A.为保证进度计划顺利实施，可采取经济措施和组织措施等 B.项目部人员在施工进度计划的执行中应做好实际进度的统计 C.要审核施工进度计划内容是否全面，有无遗漏 D.生产要素是仅包括人员、材料、工程设备、施工机械 【答案】D 【解析】D选项错误，生产要素是指人员、材料、工程设备、施工机械、技术和资金等。 2.关于施工作业进度计划编制的标注，说 法错误的是（ ）。 8 7 1 A.各专业施工作业进度计划的工作起4 9、止时间要符合单位工程施工进度计划的安排 8 3 信 B.作业进度计划应具体体现施工微顺序安排的合理性，即满足先地下后地上、先深后浅、先干线后支线、 系 先大后小等的基本要求 联 题 押 C.作业进度计划可按检准验批或工序为单元进行编制 精 D.作业进度计划表达的 单位应是形象进度的实物工程量 【答案】C 【解析】C选项错误，作业进度 计划可按分项工程或工序为单元进行编制，编制前应对施工现场条件、 作业面现状、人力资源配备、物资供 应状况等做充分了解，并对执行中可能遇到的问题及其解决的途径 提出对策，因而作业进度计划是所有计 划中最具有可操作性的计划。 3.施工作业进度计划执行的关键环节是（ ）。 A.对资源分配情况进行检查 B.对人员资格条件进行核实 8 C.对工程成本情况进行核算 D .对作业进度计划实施情况进行1 7检查 9 8 4 【答案】D 信 3 微 【解析】对作业进度计划实施情况进行检查是计划执行的 关键环节，可以系发现实际进度与计划进度间有 联 一 无偏差、发生偏差时的偏差程度是多少、是否要采取措施进行 纠正。唯 二、多项选择题 4.关于机电工程项目施工进度计划表示方法，下列说法中符合要求的有（ ）。 A.横道图左侧用横道线表示施工进度计划时间 B.横道图计划编制方法简单，便于比较实际进度与计划进度 C.常用的机电工程项目施工进度计划表示的方法有横道图和流水作业图表两种 D.横道图便于控制较大的工程项目施工进度 E.通过网络计划的时间参数计算，可以找出关键线路和关键工作，计算出总工期 【答案】BE 【解析】A选项错误，横道图的左侧为工作名称及其工作的持续时间等基本数据，右侧为时间表格及表 示项目进程的横道线； C选项错误，机电工程常用的是横道图施工进度计划和网络图（双代号）施工进度计划； -157- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D选项错误，横道图适用于中、小型项目的机电工程，当项目规模大、工艺关系复杂时，横道图就很难 充分体现不同的分部、分项工程之间的矛盾，难以适用较大的工程项目进度控制，利用横道图计划控制 施工进度有较大的局限性。 5.在确定各项工程的开竣工时间和相互搭接协调关系时，应考虑的因素有（ ）。 A.考虑各种不利条件的限制和影响 B.满足连续均衡施工要求 C.在施工过程中通过加班加点以提升施工进度 D.优先安排工程量大的工艺生产主线 E.留出一些后备工程 【答案】ABDE 【解析】在确定各项工程的开竣工时间和相互搭接的协调关系时，应考虑以下因素： （1）保证工作重点、兼顾一般，优先安排工程量大的工艺生产主线。 （2）满足连续均衡施工要求，使资源得 到充分的利用，提高生产率和经济效益。 8 7 1 （3）留出一些后备工程，以便在施4工9过程中作为平衡调剂使用。 8 3 信 （4）考虑各种不利条件的限制 微 和影响，为缓解或消除不利影响做准备。 系 （5）考虑业主的配合及当地联政府有关部门的影响等。 题 押 准 三、案例分析题 精 案例一 【背景资料】 某施工单位承接了一工业工程，主要内容包括设备基础、钢架基础、设备钢架制作安装、工艺设备、 工艺管道、电气和仪表设备安装等。开工前施工单位按照合同约定向建设单位提交了施工进度计划（如下 图）。 8 1 7 9 8 4 信 3 微 系 联 一 唯 施工单位在组织土方、开挖余土外运时，开挖现场厂外临时堆土及运输道路上经常是尘土飞扬，运送 土方的汽车也存在漏土现象。 在使用250t履带吊进行设备吊装作业时，车身突然发生倾斜。经检查发现履带吊的右侧腹带前部的地 面出现了下陷，施工单位立即组织人员进行了妥善处理。 在蒸汽主管道上安装流量取源部件时，施工单位发现图纸所示XXX安装位置的直管段不符合设计要求， 立即通知了监理，最终安装工作顺利进行。 【问题】 1.用节点代号表示施工进度计划的关键线路。该施工进度计划的总工期是多少？ 【答案】 1.（1）关键线路①→⑤→⑥→⑩→⑪→⑫。（2）总工期191天。（2分） -158- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 案例二 【背景资料】 某安装公司承接一高层建筑外墙亮化（泛光照明）工程。建筑高度为180m，有3个透空段，建筑结构 已完工，外幕墙正在施工；建筑泛光照明工程由LED点源灯、LED投光灯、控制模块、配电箱、电缆、线 槽和镀锌电线管组成。施工图纸标明：点源灯安装在外幕墙上，投光灯安装在透空段平台上，配电箱和控 制模块安装在室内，灯具电缆需穿过幕墙接到点源灯，进入点源灯的电缆采用柔性导管保护。 安装公司项目部进场后，依据合同、施工图、有关规范和幕墙施工进度计划等编制了泛光照明工程施 工方案、施工进度计划（表1中细实线）和劳动力计划（表2）。方案中LED点源灯的安装选用吊篮施工， 按进度计划租赁4台吊篮。 因工程变化，建筑幕墙到4月底才能完工，安装公司调整了LED点源灯和LED投光灯的作业进度计划（表 1粗实线）和劳动力计划，作业人员增加到24人，增加2台吊篮作业，同时进行了施工技术和施工安全的交 底。施工中质量检查，存在以下问题。 问题1：透空段平台上安装LED投光灯7 8接线盒使用室内接线盒，接到灯具的金属柔性导管长度有2m以 1 9 4 上，并将金属柔性导管作为投光灯的3接8地导体。 信 微 问题2：外幕墙上的点源灯的系金属柔性导管穿越外幕墙时没有做防水处理，灯具与金属柔性导管的连 联 接用胶布粘贴，并且个别电缆题保护层内的导线有外露现象。 押 准 经过整改，质量问题精得到解决。 表1 泛光照明工程施工进度计划 8 1 7 9 8 4 信 3 微 系 联 表2 泛光照明工程劳动力计划 一 唯 【问题】 1.调整劳动力计划后的4、5、6月分别有多少作业人员？ 【答案】 1.调整后的劳动力计划中，劳动力变化的只有4、5、6三个月，根据原有劳动力计划表得知，敷设电 缆每月12人，点源灯安装每月16人，共16人×3=48人，投光灯安装每月12人。计划调整后的点源灯安 装两个月，每月的平均人数应为24人，投光灯安装还是两个月，每月平均还是12人。据以上分析得出： 4月为12+12=24人；5月为12+24+12=48人；6月为24人。（5分） -159- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 案例三 【背景资料】 A安装公司承包某通风空调工程的施工，合同约定：冷水机组、冷却塔、水泵和风机盘管等设备由建 设单位采购，其他材料及配件由A安装公司采购，工程质量达到通风空调工程施工质量验收规范要求。 A安装公司进场后，因建设单位采购的设备晚于风管制作安装的开工时间，A安装公司及时联络空调 设备供应商，了解设备的各类参数及到场时间并与B建筑公司协调交叉配合施工的时间与节点，编制了施 工进度计划，并根据施工进度计划，制定了能体现合理施工顺序的作业进度计划。为保证安装质量，A安 装公司将冷水机组找正等施工工序设置为质量控制点。 空调工程施工进度计划（网络图） 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 在风管系统安装过程中，A 安装公司在设备安装前重点检查了静压消声装置的质量。 在冷水机组和其他设备单机试运 行全部合格后，进行了通风与空调系统无生产负荷下的联合试运行， 对系统进行了风量、空调水系统、室内 空气参数及防排烟系统的测定和调试。 【问题】 1.进度计划中空调机房设备安装开始时间晚于 水管制作安装多少天？制定作业进度计划时，怎样体现 施工基本顺序要求的合理性？ 1 7 8 9 【答案】 信 3 8 4 微 1.进度计划中空调机房设备安装开始时间晚于水管制作 安装时间11d，系制定作业进度计划时，施工基 联 一 本顺序要求的合理性体现为：满足工艺流程要求，各作业（工序 ）合理 唯 搭接，施工资源不闲置，能保证工 期、质量、安全。（5分） 案例四 【背景资料】 某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B公司。分包合同 约定，电力变压器，配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。 B公司项目部进场后，按公司的施工资源现状，编制了变电所及照明工程施工作业进度计划（见表1）， 工期需150天，在审批时被A公司否定，要求增加施工人员，优化变电所及照明工程作业进度计划，缩短工 期。B公司项目部按A公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1 日，变电所和照明工程平行施工。 -160- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 表1 变电所及照明工程施工作业进度计划 【问题】 1.B公司项目部编制的施工作业进度计划表（表1）为什么被A公司否定？优化后的进度计划工期缩短 为多少天？ 8 7 1 2.B公司项目部在编制施工作业进 8 度4 9计划前，应充分了解哪些内容？ 3 信 【答案】 微 系 1.（1）未充分考虑工作 题 间联的衔接关系和符合工艺规律的逻辑关系。优化后的工期缩短为90天。 押 （2）编制施工作业计准划前应对施工现场条件、作业面现状、人力资源配置、物资供应状况等做充分 精 了解，并对执行中可能遇到 的问题及其解决的途径提供对策。（10分） 9.2施工进度控制 一、单项选择题 1.下列影响施工计划进度的原因中，属于 监理单位原因的是（ ）。 A.施工图纸提供不及时 B.施工方案、进度计划没有及时审查 C.施工计划编制失误 D.建设资金没有落实 8 1 7 【答案】B 8 4 9 【解析】监理单位的原因：监理组织混乱，监理工程师 不到岗，施工方案、信进 3 度计划没有及时审查，设 微 系 计修改没有及时上报，没有及时组织工程检查验收，影响进 度计划。 联 一 A项属于设计单位原因；C项属于施工单位原因；D项属于建设 单位唯原因。 2.关于施工进度偏差对后续工作和总工期影响的说法中，正确是（ ）。 A.工作的进度偏差大于该工作的总时差，此偏差将影响后续工作，但不影响总工期 B.工作的进度偏差大于该工作的自由时差，此偏差必将影响总工期 C.工作的进度偏差小于或等于该工作的总时差，此偏差必将影响后续工作 D.若关键工作上出现进度偏差，此偏差必将对后续工作和总工期产生影响 【答案】D 【解析】施工进度偏差对后续工作和总工期影响的分析： （1）进度偏差的工作是否为关键工作 ①若出现进度偏差的工作位于关键线路上，即该工作为关键工作，则无论其偏差有多小，都将对后续工 作和总工期产生影响，必须采取相应的调整措施。 -161- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn ②若出现进度偏差的工作不是关键工作，则需要比较偏差值与总时差和自由时差的大小关系，确定对后 续工作和总工期的影响程度。 （2）进度偏差是否大于总时差 ①若工作的进度偏差大于该工作的总时差，此偏差将影响后续工作和总工期，必须采取相应的调整措施。 ②若工作的进度偏差小于或等于该工作的总时差，此偏差对总工期无影响，但它对后续工作的影响程度， 则需要通过比较偏差与自由时差的大小来确定。 （3）分析进度偏差是否大于自由时差 ①若工作的进度偏差大于该工作的自由时差，此偏差对后续工作产生影响，如何调整应根据后续工作允 许影响的程度而定。 ②若工作的进度偏差小于或等于该工作的自由时差，此偏差对后续工作无影响原进度计划可不作调整。 3.以下施工进度计划调整的原则，正确的是（ ）。 A.调整对象可以是非关键工作 B.调整的工作对压缩潜力无要求 C.可以不考虑调整工作的赶工费 D.调整工作必须是关键工作 8 7 【答案】D 9 1 4 8 3 【解析】施工进度计划调整的原则信： 微 系 （1）当出现进度偏差影响到联后续工作或总工期，需要采取进度调整时，首先应确定可调整施工进度的 题 范围，主要是指关键工作押、后续工作的限制条件以及总工期允许变化的范围。 准 精 （2）调整的对象必须是关键工作，并且该工作有压缩的潜力，同时与其他可压缩的工作相比赶工费是 最低的。 4.机电工程施工进度控制的措施 中，不属于合同措施的是（ ）。 A.施工前与各分包单位签订施工 合同，规定完工日期及不能按期完成的惩罚措施等 B.编制施工进度控制工作细则，指导 项目部人员实施进度控制 C.协调合同工期与进度计划之间的关系， 保证进度目标的实现 D.在合同中应充分考虑风险因素及其对进度 的影响 【答案】B 1 7 8 9 【解析】合同措施： 信 3 8 4 微 （1）施工前与各分包单位签订施工合同，规定完工日期及 不能按期完成 系 的惩罚措施等。 联 （2）合同中要有专款专用条款，防止因资金问题而影响施工进度，充一分保障劳动力、施工机具、设备、 唯 材料及时进场。 （3）严格控制合同变更，对各方提出的工程变更和设计变更，应严格审查后再补入合同文件之中。 （4）在合同中应充分考虑风险因素及其对进度的影响，以及相应的处理方法。 （5）协调合同工期与进度计划之间的关系，保证进度目标的实现。 （6）加强索赔管理，公正地处理索赔。 B选项属于技术措施。 5.机电工程施工进度控制的措施中，不属于经济措施的是（ ）。 A.编制资金需求计划，满足资金供给 B.施工中及时办理工程预付款支付手续 C.对工期提前给予奖励 D.加强索赔管理，公正地处理索赔 【答案】D -162- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】经济措施： （1）在工程预算中考虑加快施工进度所需的资金，编制资金需求计划，满足资金供给，保证施工进度 目标所需的工程费用等。 （2）施工中及时办理工程预付款及工程进度款支付手续。 （3）对应急赶工给予优厚的赶工费用，对工期提前给予奖励，对工程延误收取误期损失赔偿金。 D选项属于合同措施。 6.机电工程施工进度控制的措施中，属于技术措施的是（ ）。 A.建立机电工程图纸审查制度 B.审查分包单位提交的进度计划 C.编制资金需求计划 D.建立进度目标控制体系 【答案】B 【解析】技术措施包括： （1）为实现计划进度目标，优化施工方案，分析改变施工技术、施工方法和施工机械的可能性。 （2）审查分包单位提交的进度计划，使 分包单位能在满足总进度计划的状态下施工。 8 7 （3）编制施工进度控制工作细则，指9 1导项目部人员实施进度控制。 4 8 3 （4）采用网络计划技术及其他适信用的计划方法，并应用计算机技术，对机电工程进度实施动态控制。 微 系 （5）施工前应加强图纸审查联，严格控制随意变更。 题 押 二、多项选择题 准 精 7.下列属于影响施工计划进 度因素的有（ ）。 A.工程设备造价 B.材料价格下降 C.工程资金不落实 D.气候及周围环境的不利因素 E.“四新”技术的应用 【答案】CDE 【解析】影响施工计划进度的因素：（1）工 程资金不落实；（2）施工图纸提供不及时；（3）气候及 周围环境的不利因素；（4）供应商违约；（5） 设备、材料价格上涨；（6）“四新8”技术的应用；（7） 1 7 9 施工单位管理能力。 8 4 信 3 8.用双代号网络图表达施工进度计划时，判定进度计划是 否有偏差可以用的微方法有（ ）。 系 A.S曲线比较法 B.赢得值法 一 联 唯 C.前锋线比较法 D.列表比较法 E.鱼刺图法 【答案】ACD 【解析】用双代号网络图表达的施工进度计划可用S曲线比较法、前锋线比较法和列表比较法等判定进 度计划是否有偏差和偏差的数值。 9.施工进度计划调整的方法有（ ）。 A.改变关键线路和非关键线路的有关工作之间的衔接关系 B.压缩非关键工作的持续时间 C.工期优化方法 D.工期与成本优化方法 E.成本控制方法 【答案】ACD -163- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】施工进度计划调整方法： （1）改变某些工作的衔接关系 若实际施工进度产生偏差影响总工期，在工作之间的衔接关系允许改变的条件下，改变关键线路和非关 键线路的有关工作之间的衔接关系，缩短工期。 （2）缩短某些工作的持续时间 不改变工作之间的衔接关系，缩短某些工作的持续时间，使施工进度加快，保证实现计划工期。这种方 法实际上就是网络计划优化中的工期优化方法和工期与成本优化方法。 10.机电工程施工进度计划调整的内容包括（ ）。 A.合同工期 B.施工内容 C.施工条件 D.工作关系 E.资源供应 【答案】BDE 【解析】施工进度计划调整的内容有施工内容、工程量、起止时间、持续时间、工作关系、资源供应等。 8 7 11.机电工程施工进度控制的措施中，属 4 9 1于组织措施的有（ ）。 8 3 信 A.建立进度信息沟通网络，实 微 施进度计划的检查分析制度 系 B.加强索赔管理，公正地处联理索赔 题 押 C.建立进度目标控制体 准 系 精 D.对应急赶工给予优厚的赶工费用 E.落实各层次的进度控制人员的任务和责任 【答案】ACE 【解析】组织措施： （1）确定机电工程施工进度目标，建立 进度目标控制体系；明确工程现场进度控制人员及其分工；落 实各层次的进度控制人员的任务和责任。 （2）建立工程进度报告制度，建立进度信息沟 通网络，实施进度计划的检查分析制度。 （3）建立施工进度协调会议制度，包括协调会议 举 行的时间、地点、参加人员 1 等7 8。 9 （4）建立机电工程图纸会审、工程变更和设计变更 管 理制度。 信 3 8 4 微 B选项属于合同措施；D选项属于经济措施。 系 联 一 三、案例分析题 唯 案例一 【背景资料】 A安装公司承包某制药厂的机电工程施工，厂房土建及配套工程由B建筑公司承建，已完工。主机设备、 电气设备和控制设备由建设单位采购，采购到施工现场需60d。其他设备、材料由A安装公司采购。 A安装公司项目部进场后，依据该制药厂设备的合同、设计、安装工艺要求，编制了制药厂机电工程 安装工作内容、逻辑关系及工作持续时间表。 制药厂机电工程安装工作内容、逻辑关系及工作持续时间表 序号 工作内容 紧前工作 持续时间（d） 1 施工准备 —— 10 2 设备订货 —— 60 -164- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 3 基础验收 1 30 4 电气设备安装 1 30 5 主机安装 2、3 75 6 控制设备安装 2、3 20 7 调试 4、5、6 25 8 配套设施安装 6 10 9 试运行 7、8 20 混凝土基础检查验收时，B建筑公司提供了设备基础强度合格证明文件，混凝土强度符合设计要求， 但设备基础位置、标高、几何尺寸与设计图要求存在允许偏差，基础外观质量验收不合格，监理工程师要 求B建筑公司返工，整改后混凝土基础验收合格，但使基础验收的工作时间用了50d。 主机设备和控制设备在运输中，因受到台风影响，使该主机设备和控制设备到达施工现场比进度计划 晚了10d。但建设单位仍要求工程按原计7划8工期完工，项目部增加施工人员，在关键工作上进行赶工，调 1 9 4 整进度计划，使制药厂机电工程仍按3合8同工期完成。 信 微 【问题】 系 联 1.基础验收工作增加到50 题 d会不会影响总工期？说明理由。 押 准 2.主机设备及控制设精备晚到10d是否影响总工期？说明理由。 3.工程按合同工期完成，安装公司应在哪几个工作上进行赶工？总工期需多少天？ 【答案】 1.基础验收工作增加到了50d， 比计划时间多了20d，不会影响总工期，因为基础验收在非关键线路 上，有20d时差。（2分） 2.主机设备晚到10d，要影响总工期， 因为该工作在关键线路上。控制设备晚到10d，不会影响总工 期，因为该工作在非关键线路上，有时差55d。 （2分） 3.安装公司使工期按合同约定完成，应在主机 安装、调试和试运行工作上赶工810d。总工期为180d。 1 7 9 （2分） 8 4 信 3 微 案例二 系 联 一 【背景资料】 唯 某建筑工程由A公司总承包，B公司分包其建筑中的变电所及照 明工程安装。分包合同约定：电力变压 器、配电柜、灯具、电缆电线等主材由A公司采购；辅材由B公司采购。 B公司项目部进场后，按公司施工资源现状，编制了变电所及照明工程施工作业进度计划（表1），工 期需150d，在审批时被A公司否定，要求增加施工人员，优化变电所及照明工程施工作业进度计划，减少 施工工期。B公司项目部按A总承包公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间 移到3月1日，照明工程和变电所工程同时开工，平行施工。 在设备、材料到达施工现场后，B公司项目部进行了技术交底。工程使用的镀锌金属导管、金属柔性 导管要与保护导体可靠连接；照明灯具类型有I类、Ⅱ类和Ⅲ类，部分灯具安装高度低于2.4m（表2），灯 具外壳要可靠接地；开关、插座的接线要求。 -165- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 表1 变电所及照明工程施工作业进度计划 表2 照明灯具安装高度统计表 灯具类型 I类 Ⅱ类 Ⅲ类 高于2.4m 3050个 200个 - 8 7 1 9 低于2.4m 300个 8 4 190个 200个 3 信 监理工程师在单相三孔插座施微工质量检查中，发现插座的相线、中性线、保护接地线（PE）的接线存 系 在质量问题（见下图），要求 题 返联工。B公司项目部按要求整改后通过验收。因作业进度计划优化合理，技 押 术交底到位，变电所及照明准工程按总承包要求完工。 精 插座间的 接线示意图 8 1 7 【问题】 8 4 9 信 3 1.B公司项目部编制的变电所及照明工程施工作业进度 计划为什么被A公微司否定？优化后进度计划工 系 期为多少天？ 联 一 唯 【答案】 1.否定的原因：照明工程施工和变电所施工没有逻辑关系，照明工程和变电所可以同时施工。优化后 的进度计划工期为90d。（2分） -166- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 10 章 施工质量管理 10.1施工质量控制 一、单项选择题 1.质量控制点等级的划分，不包括的是（ ）。 A.A级 B.B级 C.C级 D.D级 【答案】D 【解析】质量控制点等级的划分：根据各控制点对工程质量的影响程度，分为A、B、C三级质量控制点。 二、多项选择题 2.质量保证措施是指施工技术人员和质量检验人员事先对工序进行分析,找出在施工过程中可能或容易出 8 7 现的质量问题,从而提出相应的对策， 9 1从以下（ ）方面采取措施。 4 8 3 A.人、材、机 B.施工方信法 C.施工资料 微 系 D.施工环境控制 E.施 联 工测量控制 题 【答案】ABDE 押 准 精 【解析】质量保证措施是指施工技术人员和质量检验人员事先对工序进行分析,找出在施工过程中可能 或容易出现的质量问题,从 而提出相应的对策,从人、机、料、法、环、测等方面采取质量保证措施予以 预防。1)施工人员控制；2)施 工机具和检测器具控制；3)材料控制；4)施工方法和操作工艺控制；5)施 工环境控制；6)施工测量控制。 三、案例分析题 案例一 8 【背景资料】 1 7 9 8 4 某气体处理厂新建一套天然气脱乙烷生产装置，工程 内容包括脱乙烷塔、信丙3烷制冷机组、冷箱的安装 微 及配套的钢结构、工艺管道、电气和仪表的安装调试等。某 公司承接该项目系后，成立项目部，进行项目策 联 一 划。策划书中强调施工质量控制，承诺全面实行“三检制”。 唯 安装后期，在制冷机组油冲洗前，项目部对设备滑动轴承间隙进 行了测量，均符合要求。按计划冲洗 后，除一路支管外，其余油管路全部冲洗合格。针对一路冲洗不合格的油管，项目部采取的冲洗措施有： 将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量。经采取措施后冲洗合格。 在试车时，设备主轴承烧毁，初步估计直接经济损失10万元。经查在隔离盲板拆除过程中，通往主轴 承的油路上的隔离盲板漏拆。监理工程师认为项目部未能严格执行承诺的“三检制”，责令项目部限期上 报质量事故报告书。项目部按要求及时编写，并上报了质量事故报告。事故报告内容：事故发生的时间、 地点，工程项目名称，事故发生后采取的措施，事故报告单位、联系人及联系方式等。监理工程师认为质 量事故报告内容不完整，需要补充。 监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量 缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次核查。项目部进行整顿和培训，作业人员的 技术水平达到要求，项目进展顺利并按时完工。 -167- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.针对主轴承烧毁事件，项目部在“三检制”的哪些环节上出现了问题？ 2.本工程的质量事故报告还应补充哪些内容？ 3.建设单位负责人接到报告后应于多长时间内向当地有关部门报告？ 4.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？ 【答案】 1.本次主轴承烧毁事件，项目部在自检、互检、专检三个环节上都出现了问题。（4分） 2.本工程的质量事故报告还应补充工程各参建单位名称、初步估计的直接经济损失、事故的初步原因、 事故控制情况。（6分） 3.建设单位负责人接到报告后应于1小时内向当地有关部门报告。（2分） 4.钢结构的一级焊缝中还可能存在的表面质量缺陷：表面裂纹、焊瘤、表面气孔、夹渣、电弧擦伤。 （8分） 1 7 8 10.2施工质量检验 9 4 8 3 信 一、单项选择题 微 系 联 1.质量验收中，组织分项工程题验收的是（ ）。 押 准 A.专业监理工程师 精 B.建设单位专业技术负责人 C.建设单位项目负责人 D.总监理工程师 【答案】B 【解析】质量验收顺序：分项、 分部、单位工程的质量验收，应按照所划分的检验批、分项、子分部、 分部、子单位、单位工程依次进行。 （1）检验批验收：由专业监理工程师组织施工单位项目专业质量 检查员、专业工长等进行验收。（2）分项工程验收：在施工单位自检的基础上，由建设单位专业技术 负责人（监理工程师）组织施工单位专业技 术质量负责人进行验收。（3）分部（子分部）工程验收： 在各分项工程验收合格的基础上，由施工单位向建设单位提出报验申请，由建设单位项目负责人（总监 8 理工程师）组织施工、监理和设计等有关单位项目 负责人及技术负责人进行验收9 1 7 。（4）单位（子单位） 8 4 工程验收：单位工程完工后，由施工单位向建设单位提 出报验申请，由建设信单 3 位项目负责人组织施工单 微 系 位、监理单位、设计单位等项目负责人进行验收。 联 一 二、案例分析题 唯 案例一 【背景资料】 某施工单位承担某市2号地铁A地铁站的机电总承包工程，总建筑面积为11220㎡（其中站厅层公共区 面积为2965㎡，站台层公共区面积为1415㎡）。机电工程包括通风空调、给水排水、消防、建筑电气、强 电、建筑智能等。为给地铁车站站厅及站台内乘客提供过渡性舒适环境，通常在车站环控机房内设置空调 柜机，其中公共区具有面积大、人员流量大等因素，需采用大功率风量空调柜进行公共区温度平衡。2号 地铁A地铁站设计客流量以远期2042年客流量控制，其设计客流量为19000人/h，其中换乘客流量为12700 人/h，本站共有8台空调柜机组。业主与施工单位签订合同约定，工程的质量奖项目标为获得市级优质工程 奖，并要求项目编制质量计划。为达到这一目标，施工单位选派了一名优秀的项目经理承担此项工程施工 任务。其中工程制冷供热分包给一家专业公司，制冷供热采用冷热电三联供技术，照明采用智能控制系统， 大厅地面采用地板辐射冷、热双供技术。工程空调风管最大管达到3000mm×1200mm，大管径水管道为φ -168- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 529，车站上方机电工程管道排布密集。 【问题】 1.项目经理在施工前应做哪些质量策划？ 2.针对本案例背景的施工关键点，空调机组应编制哪些确保质量的预控方案？ 3.本工程质量计划编制的主要内容有哪些？ 4.针对本案例的总体质量目标的实现，质量管理原则应是什么？ 5.电梯、空调机组安装工程施工技术交底的重点内容有哪些？ 【答案】 1.项目经理在施工前应做的质量策划有：建立工程项目的质量管理体系；确定先进可行的质量目标； 建立完善的组织机构；明确项目经理部各级人员和部门的职责；组织编制先进合理的质量计划或施工组织 设计、施工方案。（4分） 2.根据本案例工程的背景资料，三联供机组的安装、地板辐射供暖供冷管道敷设、机电工程综合管线 的合理排布、大管道风管的安装及加固、8大 管径水管的焊接等应作为关键技术加以控制。因此，应编制三 7 1 9 联供机组的运输就位方案、地板辐射供8 4暖供冷管道敷设方案、机电工程综合管线排布设计方案、大尺寸风 3 信 管安装及加固方案、大管径水管安微装方案等质量预控方案。应采取的预控措施有：对实施关键技术的人员、 系 联 施工机具、材料、方法与工艺题、环境等进行控制。（4分） 押 3.质量计划编制的主要准内容包括： 精 （1）质量目标及展开 。 （2）依据质量目标明确岗 位职责。 （3）确定过程以及针对所确 定的过程规定具体的控制方法。 （4）为达到质量目标必须采取的其他措施，如更新检验技术、研究新的工艺方法和设备、用户的监 督、验证等。 （5）相关岗位应完成的记录。（4分） 4.质量管理原则是：以单位工程合格保证单项 工程合格，以分部工程合格保证单 8 位工程合格，以分项 1 7 工程合格保证分部工程合格，以检验批合格保证分项工 程合格，以工序合格保证 8 4检9验批工程合格。（4分） 信 3 5.机电工程项目中电梯安装工程施工技术交底的重点 内容有：电梯导轨微支架的位置、测量确定方法， 系 导轨吊装和调整的方法与质量要求，钢丝绳的绳头做法，轿厢 的安装步骤联，层门的安装位置控制，承重梁 一 唯 的安装要求，曳引机的吊装过程，控制柜和电气系统的质量标准， 扶 梯运输吊装的安全保护措施，安装位 置的放线测量，质量通病预防办法，成品保护。空调机组安装工程施工技术交底的重点内容有：空调机组 安装位置、空调机组吊装运输的安全措施、机组安装位置的测量放线、安装质量标准、质量通病预防办法 及成品保护等。 10.3 施工质量问题和质量事故处理 一、案例分析题 案例一 【背景资料】 A公司承接了某会展中心会议期间的变配电站运行维护项目，包含变配电站35kV进线闸刀至出线柜开 关出线范围内的高低压变配电设备的运行维护管理。运行维护时间自2019年8月1日至2019年9月30日。运 行维护管理目标：会议期间送电率100%；运行可靠性100%；保证人身、电网和设备安全；人员到岗率100%。 -169- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn …… 在会议前期演练期间，A公司发现1台柴油发电机发电功率出现异常，上报建设单位后经检测为设备质 量问题。A公司检测发现低压配电柜二次回路的绝缘导线的额定电压为850V，线间绝缘电阻值为0.8MΩ， 对存在的质量问题进行了维修。 在会议期间，建设单位定期对A公司的运行管理记录进行了检查，均符合要求。 【问题】 1.柴油发电机的事故应由谁负责，A公司应如何处理？ 【答案】 1.柴油发电机的事故由柴油发电机厂家负责，A公司应及时上报建设单位、参与事故调查、协调解决 问题并配合事故抢修。（5分） 8 7 9 1 案例二 4 8 3 信 【背景资料】 微 系 A公司承接了某电厂循环水联管道安装工程，由B公司实行监理，施工范围为主厂房至冷却塔、水泵房至 题 押 主厂房两根DN1620钢管安准装及土方开挖与回填。管道设计压力为0.25MPa，管道采用埋地平行敷设，现场 精 原始地面标高为±0.000m， 管道布置形式如图10.3-1所示。 8 1 7 9 8 4 信 3 微 系 联 一 唯 施工前，A公司组织相关技术人员编制了循环水管道的沟槽开挖、管道安装、管道焊接、管道水压试 验及冲洗等详细施工方案，并按规定程序通过审批。在方案中项目部按照对工程质量的影响程度，设置了 A、B、C三级质量控制点，其中管道沟槽开挖标高控制、管道焊接质量控制设置为B级控制点，管道水压 试验及冲洗设置为A级控制点。在A公司项目部精心组织下，工程进展顺利，最后如期实现工程竣工验收， 工程质量符合设计文件及施工规范等的相关规定。 【问题】 1.循环水管道沟槽开挖施工方案的编审程序有哪些要求？ 2.管道埋地敷设有哪些要求？ 3.试计算DN1620×12mm循环水管道试验压力是多少。 4.说明项目部将管道水压试验及冲洗设置为A级控制点及管道沟槽开挖标高控制设置为B级控制点的 -170- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 理由。 【答案】 1.部分区域沟槽开挖深度超过5m，按照《住房城乡建设部办公厅关于实施〈危险性较大的分部分项 工程安全管理规定>有关问题的通知》（建办质〔2018〕31号）的规定，该工程属于超过一定规模的危险 性较大的分部分项工程，循环水管道沟槽开挖施工方案的编制与审核必须符合以下要求： （1）由A公司组织工程技术人员编制。 （2）由A公司技术负责人审核签字、加盖单位公章。 （3）由B公司总监理工程师审查签字、加盖执业印章。 （4）A公司组织召开专家论证会对专项施工方案进行论证，通过后方可实施。（8分） 2.管道埋地敷设要求： 埋地管道安装应在支承地基或基础检验合格后进行；当有地下水或积水时，应采取排水措施；埋地管 道防腐层的施工应在管道安装前进行，焊缝部位未经试压合格不得防腐，在运输和安装时，要保护防腐层 不被损坏。埋地管道应经防腐层检测和严8密 性试验，并按隐蔽工程验收，合格后方可回填土。（6分） 7 1 9 3.根据液压试验的规定，埋地钢管8道4的试验压力应为设计压力的1.5倍，并不得低于0.4MPa。管道试验压 3 信 力P=0.25×1.5=0.375MPa<0.4MPa 微。所以，DN1620×12mm循环水管道试验压力为0.4MPa。（2分） 系 联 4.管道水压试验及冲洗设题置为A级控制点的理由：A级控制点：影响装置、设备的安全运行、使用功能 押 或运行后出现质量问题时必准须停车才可处理的质量控制点。管道水压试验及冲洗如达不到规范规定，将影响 精 后续相关机组设备的安全运 行。管道沟槽开挖标高控制设置为B级控制点的理由：B级控制点：影响下道工序 质量的质量控制点；沟槽开挖 标高偏差超过规范规定，将会影响下道工序施工（管道安装）。（4分） 8 1 7 9 8 4 信 3 微 系 联 一 唯 -171- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 11 章 施工成本管理 11.1 施工成本构成 一、案例分析题 案例一 【背景资料】 某液晶显示器生产厂房机电安装工程，由建设单位通过公开招标后，确定具有机电安装工程总承包一 级资质的某工程公司总承包，工程内容包括：给水排水、电气、空调、消防等系统，合同总价为9500万元。 合同规定：工程于2016年7月开工，2018年4月竣工验收。施工单位成本管理部门测算后，给项目部下达的 考核成本目标为8750万元。 项目部根据工程特点、施工方案和自身的技术管理实力，广泛调研工程所在地的劳动力、材料、设备 等资源状况，利用工程量清单，按照项目成本的构成编制项目成本计划。…… 【问题】 8 7 1 9 4 1.工程量清单由什么组成？ 3 8 信 微 【答案】 系 联 1.工程量清单由分部分项题工程项目清单、措施项目清单、其他项目清单、增值税项目清单组成。（4 押 准 分） 精 案例二 【背景资料】 某建设单位新建超高层传媒大厦 ，根据地方行政管理要求，对生活给水泵房工程进行招标，要求投标 单位按招标工程量清单项目进行报价。某建设工程公司依据该招标文件、施工方案及自身实力，对分部分 项工程项目清单的人工费单价、材料费单价、机械费单价和综合税费单价进行了测算汇总，见下表，措施 项目全费用按8万元计入。建设工程公司成功中标 该专业分包工程。 8 分部分项工程项 目清单计价表 1 7 9 机械费 8 4 清单 人工费单 材料费单 综合信税3费 综合单 综合合价 项目名称 单位 工程量 单价 微 序号 价（元） 价（元） 单系价（元） 价（元） （元） （元） 联 一 不锈钢生 唯 1 座 2 2500 90000 20 00 12500 活水箱 生活变频 2 套 2 1500 135000 650 18000 调速水泵 3 潜污泵 台 2 380 11000 80 850 给水不锈 4 m 200 50 150 38 35 钢管 5 阀门 个 20 80 700 125 120 6 水表 个 4 55 1500 125 220 建设工程公司项目部进场后，编制了专业施工方案，并经报审批准后开始现场施工。施工过程中，不 锈钢生活水箱的安装如下图所示，监理工程师对水箱的底座和溢流水管的安装提出了整改意见，整改合格 后，项目部对水箱进行了检测试验，并交付使用。 -172- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 不锈钢生活水箱的安装示意图 【问题】 1.计算该水泵房工程的分部分项工程项目清单计价。 2.计算该专业分包工程的总造价。 8 【答案】 7 1 9 4 8 1.分部分项工程量清单综合单价 信 3由人工费单价、材料费单价、机械费单价和综合税费单价组成，每一 微 项的综合造价即综合单价和工程系量的乘积，计算结果见下表。（10分） 联 题 押 分部分项工程项目清单计价表 准 清 精 单价组成（元） 单 项目名 单 工程 综合税 综合单价（元） 综合合价（元） 人工费 材料费 机械费 序 称 位 量n 费单价 E=A+B+C+D F=E×n 单 价A 单价B 单价C 号 D 不锈钢 1 生活水 座 2 2500 90000 2000 12500 107000 214000 箱 生活变 2 频调速 套 2 1500 135000 650 18000 155150 310300 水泵 1 7 8 9 3 潜污泵 台 2 380 11000 80 850 信 13283 4 10 24620 给水不 微 4 m 200 50 150 38 35 系 273 54600 锈钢管 联 一 5 阀门 个 20 80 700 125 120 唯 1025 20500 6 水表 个 4 55 1500 125 220 1900 7600 小计 631620 2.专业分包工程的总造价由分部分项工程量清单费和措施项目完全费用构成。即：专业分包工程的总 造价=631620+80000=711620元。（2分） 案例三 【背景资料】 某机电施工单位中标某电厂锅炉烟风道制作安装工程，施工合同总价5000万元，工期8个月。合同中 还约定：工期延误每一天罚款10000元，如工期提前每一天奖励5000元。 施工单位成本管理部门测算后，给项目部下达的考核成本目标为4700万元。项目部结合工程特点、当 地的市场资源价格、项目部的技术实力状况等，对工程成本费用进行认真分析测算后，确定项目的计划成 本为4500万元。 -173- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 项目部进场后，加强合同管理，严格控制人工费用、材料费用和机械费用，采取各项有效措施降低项 目成本。施工过程中，项目部对锅炉钢架吊装的施工内容进行了技术分析，制订了两套施工方案。第一套 方案采用桅杆起重机吊装，经测算施工时间需要35d，日平均劳动力30人，预算日平均工资85元，机械台 班费25万元，需要新购置钢丝绳和索具费用3万元，其他费用5万元；第二套方案采用两台100t汽车起重机 吊装，需要市场租赁汽车起重机，租赁费9500元/（日·台），经测算现场共需20d，而人工费可降低70%， 其他费用可降低40%。 施工过程中，施工单位的锅炉烟风道安装如下图所示。 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 锅炉烟风道安装示意图 由于该项目部注重施工方 案的技术经济对比和成本控制，该工程提前10d完成全部施工任务，项目成 本降低率达8%，取得了较好的经 济效益。 【问题】 1.试分析锅炉钢架的两种吊装方案， 项目部宜选用哪种？ 【答案】 1.两套吊装方案经济分析计算：第一套方案 测算成本=35×30×85+250000+30000+50000=419250元； 第二套方案测算成本=35×30×85×（1-70%）+950 0× 2×20+50000×（1-40%）=43 1 768775元。定量比较：第 9 二套方案成本要高于第一套方案成本17525元。定性分 析 ：本工程工期为8个 信 月 3 8 4 ，合同约定有工期奖励和 微 罚款机制，如采用第一套方案会影响后续工序施工，加大人力资源投入，可能因工期延期而罚款；如采用 系 联 第二套方案，吊装工期大大缩短，工人劳动强度减小，所以机械化施工一程度和工效高，后续工序施工比较 唯 宽松，工期可提前完成。结论：该项目部宜选定第二套吊装方案。（ 10分） 案例四 【背景资料】 某液晶显示器生产厂房机电安装工程，由建设单位通过公开招标后，确定具有机电安装工程总承包一 级资质的某工程公司总承包，工程内容包括：给水排水、电气、空调、消防等系统，合同总价为9500万元。 合同规定：工程于2016年7月开工，2018年4月竣工验收。施工单位成本管理部门测算后，给项目部下达的 考核成本目标为8750万元。 项目部根据工程特点、施工方案和自身的技术管理实力，广泛调研工程所在地的劳动力、材料、设备 等资源状况，利用工程量清单，按照项目成本的构成编制项目成本计划，项目的计划成本降低率为6%，其 中排烟系统的工程量清单分项工程直接费构成见下表。 -174- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 排烟系统分项工程直接费构成表 清单序 单 工程 人工费单价 材料费单价 机械费单价 综合税费单价 项目名称 号 位 量 （元） （元） （元） （元） 消防排烟风机的供 1 台 30 600 42000 80 57000 应和安装 2 镀锌钢板风管 m² 20000 35 40 55 18 3 排烟阀 个 230 110 600 20 100 施工过程中，项目部全员参与，全面控制工程成本，按照成本计划动态管理，层层落实各项有效措施 降低项目成本，最终成本降低率达到8%，按期圆满完成施工任务。 2018年8月，建设单位为提高建筑消防设施的安全性能，根据竣工验收后新颁布实行的《通风与空调 工程施工质量验收规范》GB50243—2016和《建筑防烟排烟系统技术标准》GB51251—2017，对屋顶排烟 风机的安装（如图）进行更新改造，主要对 排烟风机的减振和软连接安装进行了改造。工程公司应建设单 8 7 1 位要求完成了施工改造，并提交了改造4 9费用报价单。 8 3 信 微 系 联 题 押 准 精 【问题】 1.施工成本计划编制的方法有哪几种？ 8 2.完成排烟系统的分项工程项目清单计价。 1 7 9 8 4 【答案】 信 3 微 1.施工成本计划的编制方法主要有：按成本构成编制方 法、按项目构成系编制方法和按工程实施阶段编 联 一 制的方法等。（2分） 唯 2.排烟系统分项工程量清单综合单价由人工费单价、材料费单价 、机械费单价和综合税费组成，每一 项的综合造价即综合单价和工程量的乘积，计算结果见下表。（10分） 分项工程项目清单计价表 清 单价组成（元） 综合单价 综合合价 单 单 工程 人工 材料 机械 项目名称 综合税 （元） （元） 序 位 量n 费单 费单 费单 费单价D E=A+B+C+D F=EXn 号 价A 价B 价C 消防排烟风机 1 台 30 600 42000 80 5700 48380 1451400 的供应和安装 2 镀锌钢板风管 m² 20000 35 40 55 18 148 2960000 3 排烟阀 个 230 110 600 20 100 830 190900 小计 4602300 -175- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 11.2 施工成本控制 一、案例分析题 案例一 【背景资料】 某机电施工单位中标某电厂锅炉烟风道制作安装工程，施工合同总价5000万元，工期8个月。合同中 还约定：工期延误每一天罚款10000元，如工期提前每一天奖励5000元。 施工单位成本管理部门测算后，给项目部下达的考核成本目标为4700万元。项目部结合工程特点、当 地的市场资源价格、项目部的技术实力状况等，对工程成本费用进行认真分析测算后，确定项目的计划成 本为4500万元。 …… 由于该项目部注重施工方案的技术经济对比和成本控制，该工程提前10d完成全部施工任务，项目成 本降低率达8%，取得了较好的经济效益。7 8 1 9 4 【问题】 3 8 信 微 1.计算项目部的计划成本降低系率和实际的成本费用。 联 【答案】 题 押 准 1.计划成本降低率=精（目标成本一计划成本）/目标成本=（4700-4500）÷4700=4.26%； 项目实际成本=目标成本－实际成本降低额=目标成本×（1－实际成本降低率）=4700×（1-8%）=4324 万元。（5分） 案例二 【背景资料】 某建设单位开发一小区高层民用住房建筑，工程内容有室内供配电、灯具安装、建筑防雷、建筑管道、 消防、电梯、建筑智能化等。A公司为机电安装项 目施工总承包单位，经建设单位同意，A公司将室内供 8 配电、灯具安装、建筑防雷分包给了有相应资质的B 公司。 1 7 9 8 4 施工前，B公司编制了相应的施工程序。其中槽盒、 防雷接地装置程序如 信 下3：①槽盒施工程序：测量 微 定位→支架制作→支架安装→槽盒安装连接→a；②防雷接地 装置的施工程系序：接地体施工→b→c→均压环 联 一 施工→接闪带施工。 唯 施工期间，施工单位严格执行项目成本的控制要点，有效控制项 目成本。 【问题】 1.写出施工成本控制的程序。 【答案】 1.（1）确定项目成本管理分层次目标。（2）采集成本数据，监测成本形成过程。（3）找出偏差， 分析原因。（4）制定对策，纠正偏差。（5）调整改进成本管理方法。（5分） 案例三 【背景资料】 某安装公司中标一机床厂的钢结构厂房制作安装及机电安装工程。在编制质量预控措施时，安装公司 重点抓住工序质量控制，除设置质量控制点外，还认真地进行工序分析，即严格按照第一步书面分析，第 二步试验核实，第三步制定标准的三个步骤，并分别采用各自的分析控制方法，从而有效地控制了工程施 -176- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 工质量。 安装公司在钢结构厂房安装时，由于搭建脚手架的地基下陷，发生了脚手架坍塌事故，造成2人死亡， 5人重伤，直接经济损失800万元，经有关部门调查确认，安装公司缺少相应的生产安全事故应急救援预案， 造成事故救援不及时。 在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实 践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。 在项目施工成本控制中，安装公司采用了“施工成本偏差控制”法。实施过程中，计划成本是9285万 元，预算成本是9290万元，实际成本是9230万元，施工成本控制取得了较好的效果。 【问题】 1.列式计算本工程施工成本的实际偏差，并简述项目成本控制常用的方法还有哪些？ 【答案】 1.（1）实际偏差=计划成本—实际成本=9285—9230=55万元。 （2）常用的方法还有以施工图控制成8 本；安装工程费的动态控制；工期成本的动态控制。（5分） 7 1 9 4 3 8 案例四 信 微 【背景资料】 系 联 题 某液晶显示器生产厂房押机电安装工程，由建设单位通过公开招标后，确定具有机电安装工程总承包一 准 级资质的某工程公司总承精包，工程内容包括：给水排水、电气、空调、消防等系统，合同总价为9500万元。 合同规定：工程于2016年7月 开工，2018年4月竣工验收。施工单位成本管理部门测算后，给项目部下达的 考核成本目标为8750万元。 项目部根据工程特点、施工方案 和自身的技术管理实力，广泛调研工程所在地的劳动力、材料、设备 等资源状况，利用工程量清单，按照项目 成本的构成编制项目成本计划，项目的计划成本降低率为6%，其 中排烟系统的工程量清单分项工程直接费构 成见下表。 排烟系统分 项工程直接费构成表 8 清单序 单 工程 人工费 单价 材料费单价 机械9费1 7 单价 综合税费单价 项目名称 8 4 号 位 量 （元） （元） 信 3（元） （元） 微 消防排烟风机的供 系 1 台 30 600 42000一 联 80 57000 应和安装 唯 2 镀锌钢板风管 m² 20000 35 4 0 55 18 3 排烟阀 个 230 110 600 20 100 施工过程中，项目部全员参与，全面控制工程成本，按照成本计划动态管理，层层落实各项有效措施 降低项目成本，最终成本降低率达到8%，按期圆满完成施工任务。 【问题】 1.计算项目的计划成本费用和实际成本费用。 【答案】 1.项目的计划成本=目标成本一计划成本降低额=目标成本×（1﹣计划成本降低率）=8750×（1﹣6%） =8225万元；项目的实际成本=目标成本一实际成本降低额=目标成本×（1﹣实际成本降低率）=8750×（1 ﹣8%）=8050万元。（5分） 案例五 -177- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【背景资料】 A公司承接一机电工程项目，承包内容包括通风空调工程、建筑智能化工程、建筑给水排水及供暖工 程和消防工程等。其中通风空调和供暖工程分包给B公司施工，工程设备（热泵、风机盘管）、管材（钢 管、塑料管）、传感器、阀门等均由A公司采购，其中热泵、风机盘管设备由建设单位指定生产厂家。 在项目施工成本控制中，A公司采用了“施工成本偏差控制”法。实施过程中，目标成本是650万元， 计划成本是630万元，实际成本是615万元，施工成本控制取得了较好效果。 工程竣工验收资料检查时，发现施工用计量检测设备登记表的内容不完整，已登记的内容包括：计量 器具名称、规格、数量、编号和检定日期。 【问题】 1.列式计算本工程施工成本的实际偏差。并简述项目成本控制的常用方法还有哪些？ 【答案】 1.施工成本偏差有两种：一是实际偏差，即项目的实际成本与目标成本之间的差异；二是计划偏差， 即项目的计划成本与目标成本之间的差异8。 其计算公式如下：实际偏差=目标成本﹣实际成本=650﹣615=35 7 1 9 万元。计划偏差=目标成本﹣计划成本8 4=650﹣630=20万元。 3 信 常用的成本控制方法有：以施微工图控制成本、安装工程费的动态控制、工期成本的动态控制和施工成 系 联 本偏差控制。（8分） 题 押 准 精 案例六 【背景资料】 某安装公司于2020年8月承接 一学校体育馆的供暖工程，合同额为650万元，供暖热源由风冷热泵提供， 供回水温度为45/40℃，健身房、教研 室等附属房间采用低温热水地板辐射供暖，比赛场馆、训练馆采用散 热器供暖，供热管道采用铝塑复合管。 2020年11月散热器进场，安装公司对其 外观和金属热强度进行了复验。2021年4月，供暖系统安装完 毕，安装公司依次对管道进行了水压试验、保温 、试运行和调试水压试验系统示意图如图16.2—1所示，其 中水压试验压力未在设计中注明。本工程于2021年 6月 顺利通过验收，经核算，项 1 目7 8实际成本为513万元， 9 成本降低率达5%。该供暖系统于2021年10月正式投入使 用。 信 3 8 4 微 【问题】 系 联 1.本工程项目的计划成本和成本降低额分别是多少？ 唯 一 【答案】 1.项目的计划成本=项目的实际成本/（1﹣实际成本降低率）=513/（1﹣5%）=540万元。 项目的实际成本降低额=项目的计划成本额﹣项目的实际成本额=540﹣513=27万元。（5分） 案例七 【背景资料】 某公司承接一项体育馆机电安装工程，建筑高度35m，屋面结构为复杂钢结构，其下方布置空调除湿、 虹吸雨等机电管线，安装高度18m～28m。混凝土预制看台板下方机电管线的吊架采用焊接H型钢作为转换 支架，规格为HW350×350。 型钢转换支架制作过程中，监理工程师检查发现有H型钢存在拼接不符合安装要求的情况，详见下图， 项目部组织施工人员返工后合格。体育馆除湿风管采用直径D800的镀锌圆形螺旋缝风管，为外购风管，标 准节长度4m，总计140节。风管加工前进行现场实测实量，成品直接运至现场，检验合格后随即安装。为 -178- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 加快施工进度和降低成本，项目部进行了风管吊装重力计算和安装工艺研究，采取每3节风管在地面组装 并局部保温后整体吊装的施工方法，自行研制风管吊装卡具，用4组电动葫芦配合2台曲臂车完成风管的起 吊、支架固定和风管连接。根据需求限定7—8人配合操作，并购买了上述人员的意外伤害险，曲臂车操作 人员取得了高空作业操作证。除湿风管安装共节约成本约10万元。 【问题】 1.项目部安装除湿风管在哪些方面采取了降低成本的措施？ 【答案】 1.（1）项目采取每3节风管在地面组装并局部保温后整体吊装的施工方法，这是技术措施；（2）自 行研制风管吊装卡具，用4组电动葫芦配合2台曲臂车完成风管的起吊、支架固定和风管连接，这是采用 新技术的技术措施；（3）根据需求限定7—8人配合操作，曲臂车操作人员取得了高空作业操作证，这是 降低成本的经济措施。（4）购买员工意外伤害保险是合同措施。（5分） 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 -179- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 12 章 施工安全管理 12.1施工现场安全管理 一、单项选择题 1.工程项目的安全生产第一责任人是（ ）。 A.项目安全部长 B.专职安全员 C.项目总工程师 D.项目经理 【答案】D 【解析】项目经理应为工程项目安全生产第一责任人。 2.项目施工危险源辨识常采用的方法是（ ）。 A.事件树分析法 B.安全检查表法 C.预危险性分析法 D.危险和操作性研究法 8 7 1 【答案】B 4 9 8 3 信 【解析】项目施工危险源辨识常微采用“安全检查表”方法。 系 3.下列属于项目总工程师安全联职责的是（ ）。 题 押 A.组织班组开展安全活 准 动 精 B.建立项目安全生产管理档案 C.向作业人员进行安全技术 措施交底 D.组织编制施工组织设计 【答案】D 【解析】项目总工程师对本工程项目的 安全生产负技术责任：工程项目施工前，应组织编制施工组织设 计、专项施工方案（措施），内容应包括工 程概况、编制依据、施工计划、施工工艺、施工安全技术措 施、检查验收内容及标准、计算书及附图等； 施工组织设计、专项施工方案（措施）的审核、论证、交 8 底、验收、检查。 1 7 9 8 4 信 3 二、多项选择题 微 系 4.承包人对分包人的安全生产责任应包括（ ）。 一 联 唯 A.审查分包人的安全施工资格 B.在分包合同中应明确分包人安全生产责任和义务 C.承包人应统计分包人的伤亡事故 D.对分包人提出安全管理要求，并认真监督检查 E.承包人应要求分包人自行处理分包人的伤亡事故 【答案】ABCD 【解析】承包人对分包人的安全生产责任应包括：审查分包人的安全施工资格和安全生产保证体系，不 应将工程分包给不具备安全生产条件的分包人；在分包合同中应明确分包人安全生产责任和义务；对分 包人提出安全管理要求，并认真监督检查；对违反安全规定冒险蛮干的分包人，应令其停工整改；承包 人应统计分包人的伤亡事故，按规定上报，并按分包合同约定协助处理分包人的伤亡事故。 5.安全检查表的内容包括（ ）。 A.危险源名称 B.危险源性质 -180- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.危险源特征 D.可能的影响后果 E.需采取的对策或措施 【答案】ABDE 【解析】安全检查表的内容包括：危险源名称、性质、风险评价和可能的影响后果，需采取的对策或措施。 6.应进行重点风险识别的作业有（ ）。 A.不熟悉的作业 B.临时作业 C.造成事故最多的作业 D.存在严重伤害危险的作业 E.施工人员多的作业 【答案】ABCD 【解析】对不熟悉的作业（如采用新材料、新工艺、新设备、新技术的“四新”作业）、临时作业（如 维修作业、脚手架搭设作业）、造成事故最多的作业（如动火作业、高空作业）、存在严重伤害危险的 作业（如起重吊装作业、深基坑作业）、已有控制措施不足以把风险降到可接受范围的作业进行重点风 险识别。 8 7 1 9 4 三、案例分析题 3 8 信 微 系 案例一 联 题 【背景资料】 押 准 精 某公司承包一风电项目35KV升压站和35KV架空线路的施工。 公司组建项目部，配备了项目部负责人、技术负责人和技术人员，其现场施工管理人员包括施工员、 材料员、安全员、质量员和资料员。项目部将人员名单、数量和培训等情况上报，监理单位审查后认为人 员配备不能满足项目管理的需求，要求进行补充。 建立的项目安全责任体系中，由项目 副经理全面领导负责安全生产，为安全生产第一责任人，并由项 目工程师对本项目的安全生产负部分领导责任 。 …… 8 【问题】 1 7 9 8 4 1.制定的安全生产责任体系中有哪些不妥？说明理由 。 信 3 微 【答案】 系 联 一 1.（1）由项目副经理全面领导负责安全生产，为安全生产 第一责唯任人，不妥。 理由：项目经理应为工程项目安全生产第一责任人。 （2）由项目工程师对本项目的安全生产负部分领导责任，不妥。 理由：项目总工程师对本工程项目的安全生产负技术责任。（4分） 案例二 【背景资料】 某公司承建中国南方大型天然气处理厂工程，其中CO₂ 吸收塔为板式塔，塔高61m，直径6.2m。项目 部确认了基础混凝土强度已达设计强度的85%，设置了沉降检查点，随后采用750t履带起重机为主吊设备， 250t履带起重机溜尾，整体吊装就位。 项目部安全工程师分析塔器安装过程中面临吊装作业风险、带电作业风险。项目部组织了全员安全风 险分析会，项目风险识别得以完善。 -181- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.塔器安装作业还面临哪些风险？ 【答案】 1.塔器安装作业还面临的风险有：高处作业坠落风险，脚手架风险，有限空间（受限空间）风险，机 械打击（高空坠物、磨光机伤害）风险，探伤（辐射）风险，冲洗及压力试验造成能量释放风险。（5分） 案例三 【背景资料】 A公司建设5栋26层公寓楼（编号1～5号），B公司与A公司签订了施工总承包合同，其中约定将每栋 楼2部电梯均由制造商C公司的子公司D安装，D公司声明服从B公司对现场安全生产管理，并与B公司订立 了合同。D公司履行电梯安装告知手续后，根据审批的施工方案进行安装作业；5号楼电梯安装进入自检试 运行阶段，尽管D公司现场专职安全员在电梯门口放置了“正在试运行，非工作人员禁止进入电梯”的警 告标志，仍然有5名同工地非电梯安装作业人员自乘电梯至5层，电梯故障坠落至底层，造成1人重伤、4人 8 轻伤的安全事故。D公司项目经理立即向1 7公司主管领导进行了事故报告。事故发生主要原因是D公司现场 9 4 8 安全管理缺失，在未取得准用许可证信 3，办理交工验收手续前，自检试运行阶段未设专人监护或门口上锁等 微 硬防护有效措施，存在自由进入系电梯的重大安全隐患。 联 题 【问题】 押 准 1.请辨识电梯安装过精程中，除电梯故障自坠落外，还有哪些危险源？ 【答案】 1.危险源还包括：底坑有杂 物或不平整、井道内作业（导轨、部件安装）、未封闭门洞口、临时用电 设施等。（5分） 案例四 【背景资料】 某安装公司承接一地铁机电工程（4站4区间 ），该工程位于市中心繁华区，施工周期共16个月，工程 8 范围：通风与空调、给水排水及消防水、动力照明、 环境与设备监控系统等。 1 7 9 8 4 工程各站设置3台制冷机组，单台机组重量为15.5t， 位于地下站台层。各信站 3 两端的新风及排风竖井共 微 安装6台大型风机。空调冷冻、冷却水管采用镀锌钢管焊接法 兰 连接，法 联 兰 系 焊接处内外焊口做防腐处理。 一 因工程工期紧，作业区域分散，项目部编制了施工组织设计 ，对工唯程进度、质量和安全管理进行重点 控制。在安全管理方面，项目部根据现场作业特点，对重点风险作业进行分析识别，制定了相应的安全管 理措施和应急预案。 【问题】 1.本工程应重点进行风险识别的作业有哪些？应急预案分为哪几类？ 【答案】 1.本工程应重点进行风险识别的作业有：新技术综合管道支吊架安装作业，焊接作业，起重吊装作业。 应急预案的分类有综合应急预案、专项应急预案、现场处置方案。（5分） 案例五 【背景资料】 A单位承接了某地铁工程的机电安装任务，工程内容包括：环控、消防、动力照明、通风空调及给水 排水等系统的安装，合同约定工期为145天。 -182- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 工程原计划8月15日开工，但由于前期土建施工影响，导致A单位损失了20万元，且实际开工时间为9 月5日。A单位向土建单位索赔，遭到拒绝。 项目部进场后编制了施工组织设计，对工程进度、质量和安全管理进行重点控制。在安全管理方面， 项目部根据现场狭小空间作业特点，对吊装运输作业危险源进行分析识别，并制定了相应的安全管理措施 和应急预案。 【问题】 1.本工程危险源有哪些？生产经营单位的应急预案分为哪几类？ 【答案】 1.（1）本工程危险源有：触电、吊装索具断脱、作业人员呼吸缺氧等。 （2）生产经营单位应急预案的分类有综合应急预案、专项应急预案、现场处置方案。（5分） 12.2施工安全实施要求 一、单项选择题 8 7 1 9 4 1.下列关于临时用电安全技术措施的 3 8说法，错误的是（ ）。 信 微 A.临时用电方案由施工项目总 系 工程师批准 联 B.临时用电工程必须由持证题电工施工 押 准 C.重要受电设备需要 精 有电力部门的入网许可证 D.施工方需协助业主向 当地电业部门申报用电方案。 【答案】A 【解析】临时用电方案由施工企 业总工程师批准，报监理和业主审批后，协助业主向当地电业部门申报 用电方案。 2.以下关于应急预案的描述中，错误的是 （ ）。 A.生产经营单位应急预案分为：综合应急预案、专项应急预案、现场处置方案 B.项目部级现场处置方案演练的频次是每半年至 少1次 8 1 7 C.企业级综合应急预案演练或者专项应急预案演练 的频次是每年至少1次。 8 4 9 信 3 D.应急处置和注意事项属于专项应急预案的内容 微 系 【答案】D 联 一 唯 【解析】现场处置方案应当规定应急工作职责、应急处置措施和 注 意事项等内容。 二、多项选择题 3.安全技术交底可以分为（ ）。 A.施工工种安全技术交底 B.施工工序安全技术交底 C.分项、分部工程施工安全技术交底 D.单位工程施工安全技术交底 E.采用“四新”施工的安全技术交底 【答案】ACE 【解析】安全技术交底可以分为：施工工种安全技术交底，分项、分部工程施工安全技术交底，采用新 技术、新设备、新材料、新工艺施工的安全技术交底。 4.“四不放过”原则指（ ）。 A.事故原因未查清不放过 B.事故没有制定纠正和预防措施不放过 -183- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.事故责任人未受到处理不放过 D.事故隐患未消除不放过 E.事故责任人和周围群众没有受到教育不放过 【答案】ABCE 【解析】“四不放过”原则：事故原因未查清不放过；事故责任人未受到处理不放过；事故责任人和周 围群众没有受到教育不放过；事故没有制定纠正和预防措施不放过。 5.起重机吊装过程中，应重点监测的部位有（ ）。 A.起升卷扬机及变幅卷扬机 B.吊点及吊索具受力 C.超起系统工作区域 D.吊装安全距离 E.起重机的运行 【答案】ABCD 【解析】起重机吊装过程中，应重点监测吊点及吊索具受力；起升卷扬机及变幅卷扬机；超起系统工作 区域；起重机吊装主要参数仪表显示变化情况（吊臂长度、工作半径、仰角、载荷及负载率等）；吊装 安全距离；起重机水平度及地基变化情况 等。 8 7 1 6.临时用电检查的主要内容包括（ 4 9）。 8 3 信 A.接地与防雷 微 B.电气设备安装 系 C.电工资格证书 联 D.电气设备调试 题 押 E.接地电阻测试记录 准 精 【答案】ABDE 【解析】临时用电重点检查接地与防雷、配电室与自备电源、各种配电箱及开关箱、配电线、变压器、 电气设备安装，电气设备调试，接地电阻测试记录等。 7.报告事故的内容有（ ）。 A.事故发生单位概况 B.事故的简要经过 C.事故造成的直接经济损失 D.事故发生的时间、地点以及施工现场情况 E.事故已经造成或者可能造成的伤亡人数 8 【答案】ABDE 1 7 9 8 4 【解析】报告事故的内容： 信 3 微 （1）事故发生单位概况。 系 联 一 （2）事故发生的时间、地点以及施工现场情况。 唯 （3）事故的简要经过。 （4）事故已经造成或者可能造成的伤亡人数（包括下落不明的人数）和初步估计的直接经济损失。 （5）已经采取的措施。 （6）其他应报告的情况。 三、案例分析题 案例一 【背景资料】 某公司承建中国南方大型天然气处理厂工程，其中CO 吸收塔为板式塔，塔高61m，直径6.2m。项目 2 部确认了基础混凝土强度已达设计强度的85%，设置了沉降检查点，随后采用750t履带起重机为主吊设备， 250t履带起重机溜尾，整体吊装就位。 项目部安全工程师分析塔器安装过程中面临吊装作业风险、带电作业风险。项目部组织了全员安全风 -184- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 险分析会，项目风险识别得以完善。 在识别安全风险的基础上，项目部编制了施工现场处置方案和吊装施工专项安全应急预案，并对现场 人员进行了以下应急预案培训： （1）使应急救援人员熟悉应急救援预案的实际内容和应急方式。 （2）使应急救援人员明确各自在应急行动中的任务和行动措施。 （3）使有关人员及时知道应急救援预案和实施程序修正和变动的情况。 【问题】 1.项目部的安全应急预案培训还应包含哪些内容？ 【答案】 1.项目部的安全应急预案培训还应包括：使应急救援人员熟悉安全防护用品的正确使用和维护；使员 工熟知紧急事故的报警方法和报警程序，一旦发现紧急情况能及时报警；使员工懂得在紧急情况发生后有 效的逃生方法。（5分） 7 8 案例二 1 9 4 8 【背景资料】 信 3 微 A机电安装公司总承包了某石系化厂的机电安装工程，经业主同意后，把防腐保温及给水排水工程分包 联 题 给具有相应专业承包资质的押B公司。在开工前，A公司项目经理部组织各部门及各分包单位签订了安全生产 准 责任书，明确了各单位及精相关人员的安全责任。同时，对危险性较大的分部分项工程进行统计，均要求编 制了详细的专项施工方案。 项目部租赁了500t履带起重 机进行大型设备吊装，在500t履带起重机进场的当天，突降大暴雨，卸车 时吊臂杆碰撞损伤，未能完成履带起 重机的组装。A公司被迫停工3d，并支付修理费3万元。A公司向建设 单位提出费用和工期索赔。 500t履带起重机组装后，经空试起钩、 落钩、变幅、回转及行走后，即投入正式吊装。 500t履带起重机完成吊装作业，脱钩转臂突 然失控，致使B公司高空作业的两名工人坠落，发生一人 重伤、一人运往医院途中死亡的安全事故。 1 7 8 9 【问题】 信 3 8 4 微 1.伤亡事故发生时，应有哪些应急措施？ 系 联 【答案】 一 唯 1.应急措施包括：（1）立即启动“高空坠落伤亡事故应急处置 方案”。（2）有组织，听指挥，立即 抢救伤员，争取抢救时间，并立即联系急救医院。（3）排除险情，防止事故进一步扩大。（4）保护事故 现场。（5）立即向本单位负责人报告；若情况紧急，可直接向当地政府安全生产监督管理部门和负有安 全生产监督管理职责的有关部门报告。（5分） 案例三 【背景资料】 A公司建设5栋26层公寓楼（编号1～5号），B公司与A公司签订了施工总承包合同，其中约定将每栋 楼2部电梯均由制造商C公司的子公司D安装，D公司声明服从B公司对现场安全生产管理，并与B公司订立 了合同。D公司履行电梯安装告知手续后，根据审批的施工方案进行安装作业；5号楼电梯安装进入自检试 运行阶段，尽管D公司现场专职安全员在电梯门口放置了“正在试运行，非工作人员禁止进入电梯”的警 告标志，仍然有5名同工地非电梯安装作业人员自乘电梯至5层，电梯故障坠落至底层，造成1人重伤、4人 -185- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 轻伤的安全事故。D公司项目经理立即向公司主管领导进行了事故报告。事故发生主要原因是D公司现场 安全管理缺失，在未取得准用许可证，办理交工验收手续前，自检试运行阶段未设专人监护或门口上锁等 硬防护有效措施，存在自由进入电梯的重大安全隐患。 【问题】 1.D公司项目经理上报事故后，应如何采取事故应急处置？ 【答案】 1.立即启动事故应急处置预案；立即安排切断电梯电源；立即安排打开底层电梯门；有失去行动能力 伤员别急于拉拽移动，立即拨打120求助救援；向B公司项目经理进行事故报告，疏导救援路线等。（5 分） 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 -186- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 13 章 绿色施工及现场环境管理 13.1绿色施工 一、单项选择题 1.单位工程绿色施工批次评价的组织单位是（ ）。 A.施工单位 B.监理单位 C.建设单位 D.设计单位 【答案】A 【解析】绿色施工的评价组织： ①单位工程绿色施工评价应由建设单位组织，施工单位和监理单位参加。 ②单位工程绿色施工阶段评价应由建设单位或监理单位组织，建设单位、监理单位和施工单位参加。 ③单位工程绿色施工批次评价应由施工单位组织，建设单位和监理单位参加。 8 7 1 ④企业应对本企业范围内绿色施工的9项目进行随机检查，并对工程项目绿色施工完成情况进行评估。 4 8 3 2.下列不符合绿色施工要求的是（信 ）。 微 系 A.管道的加工优先采用工厂联化预制 B.除锈、防腐宜在现场完成 题 C.管道清洗用水回收处理押再利用 D.利用免焊接接头或机械压接方式 准 精 【答案】B 【解析】除锈、防腐宜在工 厂内完成，现场涂装时应采用无污染、耐候性好的材料。 3.关于绿色施工评价的说法中， 正确是（ ）。 A.绿色施工项目批次评价次数每月不应少于2次 B.单位工程施工阶段评价应由施工单位 组织 C.绿色施工每个要素的评价等级可分为优 、良、差三个档次 D.单位工程绿色施工评价应在工程竣工前申请 8 【答案】D 1 7 9 8 4 【解析】A选项错误，绿色施工项目批次评价次数每季 度不应少于1次，且 信 每3阶段不应少于1次；B选 微 项错误，单位工程施工批次评价应由施工单位组织，建设 单位和监理单位系参加；C选项错误，绿色施工 联 每个要素的评价等级可分为以下三个档次：不合格、合格、优 良。 唯 一 4.负责绿色施工组织实施的单位是（ ）。 A.建设单位 B.设计单位 C.监理单位 D.施工单位 【答案】D 【解析】施工单位应建立以项目经理为第一责任人的绿色施工管理体系。 二、多项选择题 5.绿色施工管理的主要内容包括（ ）。 A.组织管理 B.技术管理 C.规划管理 D.设计管理 E.评价管理 【答案】ACE -187- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】绿色施工管理包括组织管理、规划管理、实施管理、评价管理和人员安全与健康管理五个方面。 6.关于施工现场环境保护的做法正确的有（ ）。 A.施工现场禁止进行废弃物燃烧 B.施工现场进口应设置洗车设施 C.夜间电焊作业应采取遮挡措施 D.有毒油料的存储地不做隔水层 E.有毒废弃物作为建筑垃圾的外运 【答案】AC 【解析】扬尘控制：运送土方、垃圾、设备及建筑材料等时，不应污损道路。运输容易散落、飞扬、流 漏的物料的车辆，应采取措施封闭严密。施工现场出口应设置洗车设施，保持开出现场车辆的清洁，不 得在施工现场燃烧废弃物。 光污染控制:（1）夜间电焊作业应采取遮挡措施，避免电焊弧光外泄。 （2）大型照明灯应控制照射角度，防止强光外泄。 8 7 水污染控制:（1）在施工现场应针对9不1同的污水，设置相应的处理设施。 4 8 3 （2）污水排放前应委托有资质的信单位进行废水水质检测，并提供相应的污水检测报告。 微 系 （3）保护地下水环境，采用隔水性能好的边坡支护技术。 联 题 （4）对于化学品等有毒材押料、油料的储存地，应有严格的隔水层设计，做好渗漏液收集和处理。 准 土壤保护:（1）保护地精表环境，防止土壤侵蚀、流失。因施工造成的裸土应及时覆盖。 （2）污水处理设施等不发 生堵塞、渗漏、溢出等现象。 （3）防腐保温用油漆、绝缘脂 和易产生粉尘的材料等应妥善保管，对现场地面造成污染时应及时进行 清理。 （4）对于有毒有害废弃物应回收后交 有资质的单位处理，不能作为建筑垃圾外运。 （5）施工后应恢复施工活动破坏的植被 。 三、案例分析题 8 案例 一 9 1 7 8 4 信 3 【背景资料】 微 系 某安装公司承接一地铁机电工程（4站4区间），该工程位 于市中心繁联华区，施工周期共16个月，工程 一 唯 范围：通风与空调、给水排水及消防水、动力照明、环境与设备监 控 系统等。 项目部还制定了绿色施工管理和环境保护的绿色施工措施，提交建设单位后，建设单位认为绿色施工 内容不能满足施工要求，建议补充完善。 项目部按规定多次对施工现场进行文明施工检查，对施工现场的噪声和光污染进行实时监测与控制， 但仍反复出现噪声排放超过国家标准，光污染严重，受到附近的居民投诉。项目部经认真分析总结，认为 施工现场噪声与光污染控制未抓住重点，整改后效果明显。 【问题】 1.绿色施工要点还应包括哪些方面的内容？ 【答案】 1.项目部制定了绿色施工管理和环境保护的绿色施工措施，所以绿色施工要点还应包括：资源节约（节 材与材料资源利用，节水与水资源利用，节能与能源利用和节地与施工用地保护、临时设施）、人力资源 节约和保护、技术创新。（5分） -188- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 案例二 【背景资料】 某安装公司承接12万t级的粮食存储和转运基地的机电设备安装工程，基地位于南方某沿海地区码头， 储粮建筑主要有计量塔、卸船码头转接塔、装船码头转接塔、进仓转接塔、出仓转接塔、进仓栈桥、出仓 栈桥、汽车发放站、钢筋混凝土立筒仓、钢筋混凝土浅圆仓等。机电工程包括2条能力为2000t/h的进仓生 产作业线和2条能力为1000t/h的出仓生产作业线。 为确保码头周边的施工环境，建设单位的招标文件中明确了绿色施工的要求，在项目管理过程中由专 人负责绿色施工的协调工作。安装公司项目部建立了以项目经理为第一责任人的绿色施工管理体系，对本 工程绿色施工组织全面实施。 安装公司在距离项目1km的临时租用地内采用周转式活动房，建办公、食堂、浴室和职工宿舍等用房， 并采取以下管理措施： （1）设置了密闭式垃圾容器进行垃圾分类收集，定期清理，对可回收垃圾进行回收。 （2）生活用水采用节水系统和节水器7具8，并在食堂、宿舍区、办公区分别安装电能表、电表进行计量。 1 9 4 （3）办公区设置了电池、墨盒回3 8收箱，统一处理。 信 微 【问题】 系 联 1.本工程绿色施工由哪些题方面组成？安装公司项目部在办公、职工宿舍的管理实施中涉及了绿色施工 押 准 的哪些方面？ 精 2.安装公司对绿色施工还应履行哪些职责？环境保护的技术要点包括哪些方面？ 【答案】 1.本工程绿色施工由绿色施工管 理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能 源利用、节地与施工用地保护六个方面 组成。 安装公司项目部在办公、职工宿舍的管 理措施中涉及了绿色施工管理、环境保护、节水与水资源利用、 节能与能源利用四个方面。（5分） 2.安装公司对绿色施工还应履行的职责包括： 制定项目绿色施工管理制度。进行8绿色施工培训，定期 1 7 9 开展自检、联检和评价。组织编制绿色施工组织设计、 绿色施工方案或绿色施工8 4专项方案。进行绿色施工 信 3 影响因素分析，制定绿色施工实施对策和评价方案。 微 系 环境保护技术要点包括：扬尘控制、噪声控制、光污染控 制、水污一染 联 控制、土壤保护、垃圾控制六个 唯 方面。（5分） 13.2施工现场环境管理 一、单项选择题 1.下列绿色施工环境保护措施中，属于扬尘控制的是（ ）。 A.施工造成的裸土应及时覆盖 B.施工现场出口设置洗车槽 C.采用隔水性能好的边坡支护技术 D.施工后恢复被破坏的植被 【答案】B 【解析】A、D选项，属于土壤保护，C选项，属于水污染控制。 2.下列关于施工现场通道及安全防护措施的说法，错误的是（ ）。 A.高2m以上平台必须安装护栏 B.施工通道处应有必要的照明设施 -189- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.所有高处作业必须挂安全网 D.消防通道必须建成环形或足以能满足消防车回车条件，且宽度不小于3m 【答案】D 【解析】施工现场通道及安全防护措施 （1）场区人行道应标识清楚，并与主路之间采取隔离措施。 （2）消防通道必须建成环形或足以能满足消防车回车条件，且宽度不小于3.5m。 （3）所有施工场点标识出人行通道并用隔离布带隔离。 （4）所有临时楼梯必须按规定要求制作安装，两边扶手用安全网防护。 （5）高2m以上平台必须安装护栏。 （6）所有吊装区必须设立警戒线，并用隔离布带隔离，标识明显。 （7）所有高处作业必须挂安全网，做安全护栏，并设置踢脚板防止坠物，靠人行道和马路一侧要用安 全网封闭。 （8）施工通道处应有必要的照明设施。 8 7 3.总承包单位对分包单位协调管理的范9 1围，说法错误的是（ ）。 4 8 3 A.总承包单位对分包单位及分包信工程的施工，主要进行质量、安全的管理 微 系 B.总承包单位向分包单位提联供具备现场施工条件的场地 题 C.总承包单位负责整个施押工场地的管理工作 准 精 D.总承包单位必须重视并指派专人负责对分包单位的管理 【答案】A 【解析】总承包单位对分包单 位及分包工程的施工进行全过程的管理。应从施工准备、进场施工、工序 交验、竣工验收、工程保修以及技 术、质量、安全、进度、工程款支付等进行全过程的管理。 二、多项选择题 4.下列场容管理措施中，不符合要求的有（ ）。 A.施工现场围挡的高度不低于1.5m B.道路宜采用永临结合，适度硬化8 1 7 9 C.办公区应与施工区分开设置 D.入 口处均应设大门，并设有8 4门卫室 信 3 E.在下风口设置紧急出口 微 系 【答案】AE 一 联 唯 【解析】A选项错误，施工现场围墙、围挡的高度不低于1.8m 。E 选项错误，配备足够的消防器材，并 在上风口设置紧急出口。 5.下列施工单位外部沟通协调的对象中，属于有洽谈协商记录的单位是（ ）。 A.监理单位 B.设计单位 C.供电单位 D.交通市政运输道路管理单位 E.建筑垃圾处置管理单位 【答案】BCDE 【解析】与施工单位有洽谈协商记录的单位有：工程设计单位；与工程试运行相关的市政供水、供气、 供热、供电单位；交通市政运输道路管理以及航道、车站、港口、码头等管理单位；通信、污水排放、 建筑垃圾处置等管理单位；其他。 三、案例分析题 -190- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 案例一 【背景资料】 某施工单位承接了一项工业工程，主要内容包括设备基础、钢架基础、设备钢架制作安装、工艺设备、 工艺管道、电气和仪表设备安装等。 施工单位在组织土方、开挖余土外运时，开挖现场厂外临时堆土及运输道路上经常是尘土飞扬，运送 土方的汽车也存在漏土现象。 在使用250t履带吊进行设备吊装作业时，车身突然发生倾斜。经检查发现履带吊的右侧腹带前部的地 面出现了下陷，施工单位立即组织人员进行了妥善处理。 【问题】 1.在土方开挖施工过程中，需要采取哪些环境保护措施？ 【答案】 1.（1）运送土方、垃圾、设备及建筑材料等，不污损场外道路。运输容易散落、飞扬、流漏的物料 的车辆，必须采取措施封闭严密。施工现7 8场出口应设置洗车设施，保证开出现场车辆的清洁。（2）现场 1 9 4 道路、加工区、材料堆放区宜及时进3行8地面硬化。（3）土方作业阶段，采取洒水、覆盖等措施，达到作 信 微 业区目测扬尘高度小于1.5m，不系扩散到场区外。（5分） 联 题 押 案例二 准 精 【背景资料】 某安装公司承包一光伏发 电输电项目的施工总承包合同，主要工作内容：光伏场区发电设备及线路（包 括光伏阵列设备、逆变及配电设 备、箱式变压器、35kV电缆集电线路等）安装工程、35kV架空线路安装 工程、开关站安装工程（包括一次设备、母线和二次设备）等。 安装公司项目部进场后，认真开展项目开工前的各项准备工作，项目经理组织编制了机电安装工程施 工组织总设计，技术人员编制了主要施工方案，方案中的绿色施工管理的重点是草原土壤保护。 【问题】 8 1.本工程在绿色施工管理中，对草原土壤保护的 要求有哪些？ 1 7 9 8 4 【答案】 信 3 微 1.本工程在绿色施工管理中，对草原土壤保护的要求有 ：因施工造成的系裸土应及时覆盖，对现场地面 联 一 造成污染应及时清理，对于有毒有害废弃物交有资质单位处理， 施工后唯应及时恢复施工活动破坏的植被。 （5分） 案例三 【背景资料】 某安装公司承接一地铁机电工程（4站4区间），该工程位于市中心繁华区，施工周期共16个月，工程 范围：通风与空调、给水排水及消防水、动力照明、环境与设备监控系统等。 项目部按规定多次对施工现场进行文明施工检查，对施工现场的噪声和光污染进行实时监测与控制， 但仍反复出现噪声排放超过国家标准，光污染严重，受到附近的居民投诉。项目部经认真分析总结，认为 施工现场噪声与光污染控制未抓住重点，整改后效果明显。 【问题】 1.施工现场如何进行噪声和光污染的控制？ 【答案】 -191- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.在施工现场的噪声监测与控制：现场噪声排放不得超过国家标准规定。尽量使用低噪声、低振动的 机具，采取隔声与隔振措施。施工现场的光污染控制：夜间电焊作业应采取遮挡措施，避免电焊弧光外泄。 大型照明灯应控制照射角度，防止强光外泄。（5分） 案例四 【背景资料】 某安装公司承接12万t级的粮食存储和转运基地的机电设备安装工程，基地位于南方某沿海地区码头， 储粮建筑主要有计量塔、卸船码头转接塔、装船码头转接塔、进仓转接塔、出仓转接塔、进仓栈桥、出仓 栈桥、汽车发放站、钢筋混凝土立筒仓、钢筋混凝土浅圆仓等。机电工程包括2条能力为2000t/h的进仓生 产作业线和2条能力为1000t/h的出仓生产作业线。 为确保码头周边的施工环境，建设单位的招标文件中明确了绿色施工的要求，在项目管理过程中由专 人负责绿色施工的协调工作。安装公司项目部建立了以项目经理为第一责任人的绿色施工管理体系，对本 工程绿色施工组织全面实施。 8 安装公司在距离项目1km的临时租用1 7地内采用周转式活动房，建办公、食堂、浴室和职工宿舍等用房， 9 4 8 并采取以下管理措施： 信 3 微 （1）设置了密闭式垃圾容器系进行垃圾分类收集，定期清理，对可回收垃圾进行回收。 联 题 （2）生活用水采用节水押系统和节水器具，并在食堂、宿舍区、办公区分别安装电能表、电表进行计量。 准 （3）办公区设置了精电池、墨盒回收箱，统一处理。 【问题】 1.本工程对水污染应采取哪 些控制措施？ 【答案】 1.本工程对水污染控制的措施应包 括：在施工现场对生产污水、生活污水设置相应的处理措施；污水 排放前应委托有资质的单位进行废水水质检 测，提供相应的污水检测报告；对化学品、油料等的储存地设 置隔水层，做好渗漏液收集和处理。（5分） 8 1 7 9 8 4 信 3 微 系 联 一 唯 -192- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 14 章 机电工程施工资源与协调管理 14.1施工资源管理 一、单项选择题 1.工程项目部负责人不包括（ ）。 A.项目经理 B.项目副经理 C.项目技术负责人 D.项目技术人员 【答案】D 【解析】项目部负责人：项目经理、项目副经理、项目技术负责人。项目经理必须具有机电工程建造师 资格及安全生产考核合格证。 2.施工机具“三定”制度，不包括（ ）。 A.定人 B.定机 8 7 1 C.定操作流程 4 9 D.定岗位责任 8 3 信 【答案】C 微 系 【解析】施工机具的使用应贯联彻“人机固定”原则，实行定机、定人、定岗位责任的“三定”制度。 题 押 3.施工机械设备操作人员 准 “四懂三会”，不包括（ ）。 精 A.懂原理 B.懂结构 C.会操作 D.会维修 【答案】D 【解析】四懂：懂性能、懂原理、懂结构、懂用途；三会：会操作、会保养、会排除故障。 4.关于特种作业相关内容的说法，错误的 是（ ）。 A.特种作业人员必须取得“特种作业操作 证”后，方可上岗作业。 B.离开特种作业岗位6个月以上的特种作业人 员，应当重新进行实际操作考试 8 C.电工作业属于特种作业 1 7 9 8 4 D.高处作业不属于特种作业 信 3 微 【答案】D 系 联 一 【解析】建筑施工特种作业人员是指在房屋建筑和市政工程施 工活动唯中，从事可能对本人、他人及周围 设备设施的安全造成重大危害作业的人员。包括：建筑电工，建筑 架子工，建筑起重信号司索工，建筑 起重机械司机，建筑起重机械安装拆卸工，高处作业吊篮安装拆卸工。 5.材料保管的说法错误的是（ ）。 A.实现对库房的专人管理，明确责任 B.施工现场材料的放置要按平面布置图实施，做到标识清楚 C.有害危险品储存要在远离人员密集区的专门库房存放，并设专人管理 D.库房内应设物资合格区、问题区、不合格区 【答案】D 【解析】根据库存材料的物理化学性能进行科学分类，并分库或分区存放。库房内应设物资合格区、待 验区、不合格区。 6.关于材料领发、使用和回收要求的说法错误的是（ ）。 A.建立领发料台账 -193- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn B.凡有定额的工程用料，凭限额领料单领发材料 C.进入施工现场的物资，由建设单位统一管理 D.按材料规格和设计参数合理用料。 【答案】C 【解析】进入施工现场的物资，由施工单位统一管理，项目部物资部门进行监督和检查；对因管理不善 造成物资损害、环境污染并危及人身安全的施工单位，项目部应予以处罚。 二、多项选择题 7.人力资源需求预测分为（ ）。 A.现实人力资源需求预测 B.现实流失人力资源需求预测 C.未来人力资源需求预测 D.未来流失人力资源需求预测 E.全过程人力资源需求预测 【答案】ACD 8 7 【解析】人力资源需求预测分为现实9人1力资源需求、未来人力资源需求和未来流失人力资源需求预测三 4 8 3 部分。 信 微 系 8.在材料进场时，项目部进行 联 材料数量和质量验收的依据有（ ）。 题 A.进料计划 押 B.送料凭证 准 精 C.施工图纸 D.用料计划 E.质量保证书 【答案】ABE 【解析】在材料进场时必须根据进 料计划、送料凭证、质量保证书或产品合格证，进行材料的数量和质 量验收；要求复检的材料应有取样送 检证明报告。 9.劳动力优化配置的依据是（ ）。 A.项目所需劳动力的种类及数量 B.项目的资源供给情况 C.项目的劳动力供给市场状况 D .项目的工期计划 1 7 8 9 E.项目的进度计划 信 3 8 4 微 【答案】ACE 系 联 【解析】项目所需劳动力的种类及数量；项目的进度计划；项目的劳一动力供给市场状况，包括劳动力供 唯 给方的议价能力和可获得性。 10.材料进场验收要求包括（ ）。 A.根据进料计划、送料凭证、质量保证书或产品合格证，进行数量和质量验收 B.验收工作按质量验收规范和计量检测规定进行 C.要求复检的材料由取样送检证明报告 D.不合格的材料视情况接收 E.做好记录、办理验收 【答案】ABCE 【解析】材料进场验收要求 （1）进场验收、复检。在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，进行 材料的数量和质量验收；要求复检的材料应有取样送检证明报告。 （2）按验收标准、规定验收。验收工作按质量验收规范和计量检测规定进行。 -194- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （3）验收内容应完整。包括品种、规格、型号、质量、数量、证件等。 （4）做好记录、办理验收。验收要做好记录、办理验收手续。 （5）不合格的材料拒绝接收。 11.机电工程项目大型机具种类较多，主要施工机具有（ ）。 A.动力与电气装置 B.起重吊装机械 C.防腐机械 D.砌筑机械 E.测量仪器 【答案】ABCD 【解析】机电工程项目大型机具种类较多，主要施工机具有：动力与电气装置；起重吊装机械；水平、 垂直运输机械；钣金、管工机械；铆焊机械；防腐、保温、砌筑机械。 12.在工程项目施工中，施工机具的选择要求有（ ）。 A.满足施工方案的需要 B.适合工程的具体特点 C.保证施工质量的要求 8 D.选择不同型号的产品 7 1 9 E.兼顾市场拓展的需要 8 4 3 信 【答案】ABCE 微 系 联 【解析】施工机具的选择原则是： 题 押 （1）施工机具的类型，准应满足施工部署中的机械设备供应计划和施工方案的需要。 精 （2）施工机具的主要性 能参数，要能满足工程需要和保证质量要求。 （3）施工机具的操作性能， 要适合工程的具体特点和使用场所的环境条件。 （4）能兼顾施工企业近几年的 技术进步和市场拓展的需要。 （5）尽可能选择操作上安全、简单 、可靠，品牌优良且同类设备同一型号的产品。 （6）综合考虑机械设备的选择特性。 13.关于施工现场材料保管的做法正确的是（ ）。 A.专人管理 8 1 7 B.标识清楚 8 4 9 信 3 C.安全防护 微 系 D.分类存放 联 一 唯 E.不定期盘点 【答案】ABCD 【解析】材料保管： 专人管理、标识清楚、安全防护、分类存放、定期盘点。 三、案例分析题 案例一 【背景资料】 某公司承包一风电项目35KV升压站和35KV架空线路的施工。 公司组建项目部，配备了项目部负责人、技术负责人和技术人员，其现场施工管理人员包括施工员、 材料员、安全员、质量员和资料员。项目部将人员名单、数量和培训等情况上报，监理单位审查后认为人 员配备不能满足项目管理的需求，要求进行补充。 -195- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【问题】 1.机电项目部现场施工管理人员应补充哪类人员？项目部主要人员还应补充哪类人员？ 【答案】 1.机电项目部现场施工管理人员还应补充：机械员、劳务员、标准员。项目部主要人员还应补充：现 场主要技术工人。（5分） 案例二 【背景资料】 安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台额定蒸发量12t/h，锅 炉出口蒸汽压力1.0Mpa，蒸汽温度195℃。蒸汽主管采用Φ219×6mm无缝钢管，安装高度H+3.2m，管道 采用70mm厚岩棉保温，蒸汽主管全部采用氩弧焊焊接。 项目部根据施工图纸和施工进度编制了设备、材料供应计划。在材料送达施工现场时，施工人员按规 定对设备、材料的数量质量等进行了验收。 8 7 【问题】 9 1 4 8 3 1.材料进场时应根据哪些依据进信行数量和质量的验收？验收工作应按哪些规范、规定进行？ 微 系 【答案】 联 题 1.（1）在材料进场时必押须根据进料计划、送料凭证、质量保证书或产品合格证，进行材料的数量和 准 精 质量验收；（2）验收工作按质量验收规范和计量检测规定进行。（5分） 案例三 【背景资料】 A公司承接了一30层商业综合体安 装工程，施工过程发生如下事件。 事件1：施工现场库存区材料存放混乱 ，无专人管理；部分物资超储积压、损坏变质；危险品存放区 域未设置任何消防设施。针对现场发现的问题 ，项目部进行了改正并严格材料保管。 【问题】 8 1 7 1.针对库存区材料管理混乱，项目部应如何改进？ 8 4 9 信 3 【答案】 微 系 1.①专人管理。②建立台账。③标识清楚。④安全防护。 ⑤分类存放联。⑥定期盘点。（5分） 一 唯 案例四 【背景资料】 某安装公司总承包一大楼机电设备安装工程，包括给排水工程、供暖工程、建筑电气工程、通风与空 调工程、建筑智能化工程。合同采用固定总价合同，签约合同价5000万元（含暂列金额200万元），预付 款20%，工程总造价的3%作为质量保修金。 项目部为了控制成本，非常重视材料的采购、验收、保管和领发的管理。材料采购方面从量和价两个 方面控制，材料使用方面，采用限额领料控制现场施工耗料；材料进场验收工作严格按质量验收规范和计 量检测规定进行；材料库房设置专人管理，建立了台账，并根据材料的物理化学性能进行了科学的分类， 并设置了物资合格区、待验区、不合格区。 【问题】 1.材料领发方面除实行限额领料，还可采取哪些措施？ 【答案】 -196- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 1.还可以采取建立领发料台账；定额发料；超限额用料经签发批准等措施。（5分） 14.2 施工协调管理 一、案例分析题 案例一 【背景资料】 A单位中标某商务大厦的机电安装工程。该大厦30层，其中1-6层是商业区，地下三层为停车厂，自动 扶梯12部，液压电梯1部，曳引式超高速电梯12部。A单位把电梯工程分包给具有专业资质的B单位，消防 工程分包给具有相应资质的C单位。 …… 事件一：A单位项目部结合项目实际情况，建立每周协调会议制度，及时处理各分包单位的问题，使 工程得以顺利进行。 【问题】 8 7 1 1.为了使内部协调管理更有效，A单 4 9位可以采取哪些措施？事件一采取了什么措施？ 8 3 信 【答案】 微 系 1.（1）可采用的措施有：联组织措施，制度措施，教育措施，经济措施。 题 押 （2）事件四采取的是 准 组织措施。（5分） 精 案例二 【背景资料】 A公司承包某商务园区电气工程，工程内容10/0.4—LN9731型变电所、供电线路、室内电气。主要设 备（三相变压器、开关柜）由建设单位采购，设备已运抵施工现场，其他设备材料由A公司采购。A公司 将3000m电缆排管分包B公司，工期30天，B 公司签订合同后第15天结束前，A公司检查电缆排管施工进度， B公司完成电缆排管1000m。A公司对B公司警告 ，要求加快进度。A公司对B公司进行质量管理协调，编制 质量检验计划与电缆排管施工进度计划一致，A公司 检查电缆型号、规格、绝缘电阻 8 和绝缘试验均符合要 1 7 求，在电缆排管检查合格后按施工图进行电缆敷设，供 电线路按设计要求完成。 8 4 9 信 3 变电所设备安装后，变压器及高压电器进行了交接试 验，在额定电压下微对变电器进行冲击合闸验收3 系 次，每次间隔时间3min，无异常现象。A公司认为交接试验合 格，被监理联工程师提出异议，要求重新冲击 一 唯 合闸试验。 【问题】 1.电缆排管施工中的质量管理协调，有哪些同步性作用？10kV电力电缆应做哪些试验？ 【答案】 1.质量管理协调主要作用于质量检查或验收记录的形成与施工实体进度形成的同步性。10kV电力电 缆应做：交流耐压试验或直流耐压试验及泄漏电流测试。（5分） -197- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 15 章 机电工程试运行及竣工验收管理 15.1试运行管理 一、单项选择题 1.单机试运行一般由（ ）负责。 A.施工单位 B.建设单位 C.监理单位 D.设计单位 【答案】A 【解析】单机试运行由施工单位负责。工作内容包括：负责编制试运行方案，并报建设单位、监理审批； 组织实施试运行操作，做好测试、记录并进行单机试运行验收。 2.关于“三查四定”，三查不包括（ ）。 A.查设计漏项 B.查未完工程 8 7 1 C.查工程质量隐患 4 9 D.查资料完成 8 3 信 【答案】D 微 系 【解析】“三查四定”（三查联：查设计漏项、未完工程、工程质量隐患；四定：对查出的问题定任务、 题 押 定人员、定时间、定措施）的问题整改消缺完毕，遗留尾项已处理完。 准 精 3.手动直接启动消防水泵时，消防水泵应在（ ）内投入正常运行。 A.15s B.30s C.55s D.5min 【答案】C 【解析】以自动直接启动或手动直接 启动消防水泵时，消防水泵应在55s内投入正常运行，且应无不良 噪声和振动。 4.设备单机试运行过程中，滚动轴承的温升不 应超过（ ）。 A.40℃ B .80℃ 1 7 8 9 C.35℃ D.7 0℃ 信 3 8 4 微 【答案】A 系 联 【解析】轴承温度应符合产品技术文件或设计文件的规定；若无规定一，滚动轴承的温升不超过40℃，其 唯 最高温度不超过80℃，滑动轴承的温升不超过35℃，其最高温 度 不 超过70℃。 5.试运行准备工作不包括（ ）。 A.技术准备 B.组织准备 C.物资准备 D.资金准备 【答案】D 【解析】试运行准备工作有技术准备、组织准备、物资准备。 6.下列单机试运行，说法不正确的是（ ）。 A.单机试运行必须是空负荷试运行 B.压缩机空负荷是检验各运动部件在空负荷下运转是否正常 C.泵不允许无介质空负荷运转 D.中小型单体设备工程一般可只进行单机试运行 【答案】A -198- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】单机试运行是模拟带负荷试运行，指现场安装的单台驱动装置、机器（机组）的空负荷运行或 以空气、水等替代工作介质进行的模拟负荷试运行，A错。 压缩机应进行空负荷试运行和带空气负荷试运行，空负荷试运行的目的是检验各运动部件在空负荷下运 转是否正常，空负荷试运行后进行以空气为介质的带空气负荷试运行以考核安装的质量。B正确。 泵不允许无介质空负荷运转，因而泵的单机试运行宜采用清水为介质，试运行合格后可办理交工验收。 C正确。 单机试运行属于工程施工安装阶段的工作内容。确因受介质限制或必须带负荷才能运转而不能进行单机 试运行的单台设备，按规定办理批准手续后，可留待带负荷试运行阶段一并进行。中小型单体设备工程 一般可只进行单机试运行。D正确。 7.下列设备一般需要进行联动试运行的是（ ）。 A.风机 B.水泵 C.压缩机 D.连续机组 【答案】D 8 7 【解析】联动试运行，指对试运行范9围1内的机器、设备、管道、电气、自动控制系统等，在各自达到试 4 8 3 运行标准后，以水、空气作为介质信进行的模拟运行。联动试运行适于成套设备系统的大型工程，例如： 微 系 炼油化工工程、连续机组的机联电工程等。ABC均不正确，故选D。 题 8.负荷试运行不需要检验的押是（ ）。 准 精 A.压力指标 B.性能指标 C.生产产量指标 D.材料消耗指标 【答案】C 【解析】负荷试运行，是指对指定 的整个装置（或生产线）按设计文件规定的介质（原料）打通生产流 程，进行指定装置的首尾衔接的试运 行，以检验其除生产产量指标外的全部性能，并生产出合格产品。 9.单机试运行中，施工单位的工作内容不包 含（ ）。 A.编制试运行方案 B.审批方案 C.组织试运行 D .做好记录 1 7 8 9 【答案】B 信 3 8 4 微 【解析】单机试运行由施工单位负责。工作内容包括：负责 编制试运行方系案，并报建设单位、监理审批； 联 组织实施试运行操作，做好测试、记录并进行单机试运行验收。 一 唯 10.特种设备单机试运行前，（ ）应邀请特种设备监督管理单 位 派 人参加。 A.施工单位 B.建设单位 C.监理单位 D.设计单位 【答案】A 【解析】单机试运行参加单位：施工单位、监理单位、设计单位、建设单位、重要机械设备的生产厂家。 对于门式及桥式起重机等特种设备的试运行，施工单位应邀请特种设备监督管理单位派人参加。 11.联动试运行中一般由（ ）负责组织。 A.施工单位 B.业主 C.监理单位 D.设备供货商 【答案】B 【解析】联动试运行由建设单位（业主）组织、指挥。 12.联动试运行中，编制联动试运行方案的是（ ）。 -199- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.施工单位 B.建设单位 C.调试单位 D.生产单位 【答案】C 【解析】调试单位的工作内容：编制联动试运行方案，按照批准后的联动试运行方案指挥联动试运行。 13.联动试运行中，下列属于施工单位的责任的是（ ）。 A.岗位操作的监护 B.指挥联动试运行 C.提供各种资源 D.实施试运行操作 【答案】A 【解析】建设单位工作内容包括：负责及时提供各种资源，审批联动试运行方案；选用和组织试运行操 作人员；实施试运行操作。 调试单位的工作内容：编制联动试运行方案，按照批准后的联动试运行方案指挥联动试运行。 施工单位工作内容：负责岗位操作的监护，处理试运行过程中机器、设备、管道、电气、自动控制等系 统出现的问题并进行技术指导。 8 7 1 14.负荷试运行，由（ ）组织、协调 4 9和指挥。 8 3 信 A.施工单位 微 B.建设单位 系 C.调试单位 联 D.生产单位 题 押 【答案】B 准 精 【解析】负荷试运行由建设单位（业主）负责组织、协调和指挥。 15.试运行准备工作中，下列 属于技术准备的是（ ）。 A.编制进度计划 B.明确指挥分工 C.进行试运行管理制度的交底 D.编制试运行物资需要量计划 【答案】A 【解析】试运行准备工作有技术准备，组织 准备、物资准备三个方面。 （1）试运行的技术准备工作包括：确认可以试 运行的条件，编制试运行总体计划和进度计划，制定试 8 运行技术方案，确定试运行合格评价标准。 1 7 9 （2）试运行的组织准备工作包括：组建试运行领导 指 挥机构，明确指挥分 信 工3 8， 4 组织试运行岗位作业队 微 伍，实行上岗前培训，在作业前进行技术交底和安全交底 ，必要时进行试系运行管理制度的交底。 联 （3）试运行的物资准备工作包括：编制试运行物资需要量计 划和费 唯 用一使用计划，物资需要量计划应含 燃料动力物资，投产用原材料和消耗性材料，还包括检测用工机具 和仪器仪表。 16.试运行准备，下列属于组织准备的是（ ）。 A.制定试运行技术方案 B.确定试运行合格评价标准 C.进行试运行上岗前培训 D.检测用工机具和仪器仪表 【答案】C 【解析】试运行准备工作有技术准备，组织准备、物资准备三个方面。 （1）试运行的技术准备工作包括：确认可以试运行的条件，编制试运行总体计划和进度计划，制定试 运行技术方案，确定试运行合格评价标准。 （2）试运行的组织准备工作包括：组建试运行领导指挥机构，明确指挥分工，组织试运行岗位作业队 伍，实行上岗前培训，在作业前进行技术交底和安全交底，必要时进行试运行管理制度的交底。 （3）试运行的物资准备工作包括：编制试运行物资需要量计划和费用使用计划，物资需要量计划应含 燃料动力物资，投产用原材料和消耗性材料，还包括检测用工机具和仪器仪表。 -200- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 17.试运行准备，下列属于物资准备的是（ ）。 A.确定试运行合格评价标准 B.明确指挥分工 C.在作业前进行技术交底 D.编制投产用原材料和消耗性材料计划 【答案】D 【解析】试运行准备工作有技术准备，组织准备、物资准备三个方面。 （1）试运行的技术准备工作包括：确认可以试运行的条件，编制试运行总体计划和进度计划，制定试 运行技术方案，确定试运行合格评价标准。 （2）试运行的组织准备工作包括：组建试运行领导指挥机构，明确指挥分工，组织试运行岗位作业队 伍，实行上岗前培训，在作业前进行技术交底和安全交底，必要时进行试运行管理制度的交底。 （3）试运行的物资准备工作包括：编制试运行物资需要量计划和费用使用计划，物资需要量计划应含 燃料动力物资，投产用原材料和消耗性材料，还包括检测用工机具和仪器仪表。 18.单机试运行应具备的条件，不包括（ ）。 A.电气设备、控制设备等已全部安装完 毕并验收合格 8 7 1 B.施工过程资料齐全 4 9 8 3 信 C.资源条件已满足 微 系 D.工艺系统试验合格 联 题 押 【答案】D 准 精 【解析】单机试运行应具备的条件 （1）机械设备及其附属装置、管线、电气设备、控制设备等已按设计文件和有关规程规范的要求全部 安装完毕并验收合格，包括：机械设备的安装水平已调整至允许范围；与安装有关的几何精度经检验合 格；有关分项工程验收合格。 （2）各种产品的合格证书或复验报告，施工记录、隐蔽工程记录和各种检验、试验合格文件，与单机 试运行相关的电气和仪表调校合格资料等施工过程资料齐全。 （3）资源条件已满足试运行所需要的动力、材料、机具、检测仪器等符合试运行的要求。润滑、液压、 冷却、水、气（汽）和电气等系统符合系统单独 调 试和主机联合调试要求。 1 7 8 9 （4）编制的试运行方案或试运行操作规程已经批准 ， 技术措施已到位。 信 3 8 4 微 （5）试运行组织机构已经建立，操作人员经培训、考试合 格，熟悉试运 系 行方案和操作规程，能正确操 联 作。记录表格齐全，保修人员就位。对人身或机械设备可能造成损伤一的部位，相应的安全实施和安全防 唯 护装置设置完善。试运行机械设备周围的环境应清扫干净，不应 有 粉尘和较大的噪声。消防道路畅通， 消防设施的配置符合要求。准备工作已完成。 19.联动试运行应具备的条件，不包括（ ）。 A.单机试运行全部合格 B.工艺系统试验合格 C.负荷试运行已完成 D.试运行范围内的工程已按设计文件规定的内容全部建成并按施工验收规范的标准检验合格 【答案】C 【解析】联动试运行应具备的条件 （1）试运行范围内的工程已按设计文件规定的内容全部建成并按施工验收规范的标准检验合格。 -201- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （2）工程中间交接已完成。“三查四定”（三查；查设计漏项、未完工程、工程质量隐患；四定：对 查出的问题定任务、定人员、定时间、定措施）的问题整改消缺完毕，遗留尾项已处理完。影响投料的 设计变更项目已施工完。现场清洁，施工用临时设施已全部拆除，无杂物，无障碍。 （3）试运行范围内的机械设备，除必须留待带负荷试运行阶段进行试运行的以外，单机试运行已全部 完成并合格。 （4）工艺系统试验合格。试运行范围内的设备和管道系统的内部处理及耐压试验、严密性试验已经全 部合格。试运行范围内的电气系统和仪表装置的检测系统、自动控制系统、联锁及报警系统等符合规范 规定。 （5）技术管理要求已完成。试运行方案和生产操作规程已经批准。工厂的生产管理机构已经建立，各 级岗位责任制已经制定，有关生产记录报表已配备。试运行组织机构已经建立，参加试运行人员已通过 生产安全考试合格。试运行方案中规定的工艺指标、报警及联锁整定值已确认并下达。 （6）资源条件已满足。试运行所需燃料、水、电、汽、工业风和仪表风等可以确保稳定供应，各种物 资和测试仪表、工具皆已备齐。 8 7 20.负荷试运行应具备的条件，不包括的 9 1是（ ）。 4 8 3 A.联动试运行已完成 信 B.工程价款已结清 微 系 C.制度和技术文件已完善 联 D.资源条件已具备 题 【答案】B 押 准 精 【解析】负荷试运行应具备的条件 （1）联动试运行已完成。设 备处于完好备用状态，管道介质名称、流向标识齐全。机器、设备及主要的阀门、 仪表、电气皆已标明了位号和名 称。仪表、仪器经调试具备使用条件，联锁调校完毕，准确可靠。 （2）制度和技术文件已完善。各 项生产管理制度已落实，岗位分工明确，各工种人员岗前培训合格， 已掌握要领，会排除故障。经批准的 负荷试运行方案已向生产人员交底，事故处理应急方案已经制定并 落实。 （3）资源条件已具备。保运工作已落实，备 品备件齐全，供排水、供电、仪表控制已平稳、正常运行。 原材料、燃料、化学药品、润滑油（脂）等已按 设计文件和试运行方案规定的规格8、数量准备齐全，且 1 7 9 经化验合格，能确保连续稳定供应。环保、安全、消 防、急救系统已完善，现8 4场保卫、生活后勤服务已 信 3 落实。通信联络系统、储运系统、运销系统、生产调度 系统运行正常可靠微。试运行指导人员已到现场。 系 21.机电工程试运行时负责设备单机试运行的单位是（ ）。 一 联 唯 A.施工单位 B.建设单位 C.生产厂家 D.监理单位 【答案】A 【解析】（1）单机试运行由施工单位负责。工作内容包括：负责编制试运行方案，并报建设单位、监 理审批；组织实施试运行操作，做好测试、记录并进行单机试运行验收。 （2）参加单位：施工单位、监理单位、设计单位、建设单位、重要机械设备的生产厂家。对于门式及 桥式起重机等特种设备的试运行，施工单位应邀请特种设备监督管理单位派人参加。 22.建筑电气与智能化系统运行维护工作，不正确的是（ ）。 A.采取安全预防措施后，对高压固定电气进行维护可不停电作业 B.对低压固定电气设备进行运行维护，当不停电作业时，应采取安全预防措施 C.在易燃、易爆区域进行低压电气设备检修或更换时，必须断开电源，不得带电作业 D.对高压固定电气设备进行运行维护，除进行电气测量外，不得带电作业。 -202- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】A 【解析】建筑电气与智能化系统运行维护工作应符合下列规定： （1）对高压固定电气设备进行运行维护，除进行电气测量外，不得带电作业。 （2）对低压固定电气设备进行运行维护，当不停电作业时，应采取安全预防措施。 （3）在易燃、易爆区域内或潮湿场所进行低压电气设备检修或更换时，必须断开电源，不得带电作业。 23.低压电气交接试验中，在潮湿场所测量其绝缘电阻，应不小于（ ）。 A.0.5MΩ B.1MΩ C.2MΩ D.10MΩ 【答案】A 【解析】 低压电器交接试验 序号 试验内容 试验标准或条件 1 绝缘电阻 7 8 用500V兆欧表摇测≥1MΩ，潮湿场所≥0.5MΩ 1 9 8 4除产品另有规定外，电压、液压或气压在额定值的85%～110%范围 2 低压电器动作情况 信 3 微 内能可靠动作 系 3 脱扣器的整定值联 整定值误差不得超过产品技术条件的规定 题 电阻器和变阻器的押直流电阻 4 准 符合产品技术条件规定 差精值 24.建筑电气及智能化系统的动 态管理资料保存时间不应少于（ ）。 A.5年 B.2年 C.1年 D.10年 【答案】A 【解析】建筑电气及智能化系统运行维护资 料管理制度： （1）运行维护资料应包含建筑电气及智能化系 统的原始技术资料和动态管理资料。 8 （2）原始技术资料在该建筑电气及智能化系统使用 期间应长期保存。 9 1 7 8 4 （3）动态管理资料的保存时间不应少于5年。故选A 。 信 3 微 25.安装在用户处的电能计量装置出现故障后，应通知（ ） 进行处理。 联 系 一 A.设计单位 B.施工企业 唯 C.建设单位 D.供电企业 【答案】D 【解析】安装在用户处，用于供电企业结算用的电能计量装置运行应符合下列规定： ①应保持电能计量装置封印完好，装置本身不受损坏或丢失。 ②发现电能计量装置故障时，应及时通知供电企业进行处理。 26.建筑智能化系统的试运行要求，不正确是（ ）。 A.公共安全系统应连续正常运行，突发情况下系统应能存储数据 B.建筑能效监管系统应连续正常运行 C.建筑智能化系统中的网络防火墙和防病毒软件应至少启动一种 D.人员密集场所的建筑电气与智能化系统的运行应制定应急预案 【答案】C -203- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】安装于建筑智能化系统中的网络防火墙和防病毒软件应始终保持运行状态。 27.消防给水及消火栓系统调试应具备的条件不包括（ ）。 A.蓄水和供水设施水位、出水量、已储水量等符合设计要求 B.消防水泵、稳压泵和稳压设施等处于准工作状态 C.系统供电正常，柴油机泵油箱应充满油并能正常工作 D.消防给水系统管网内已将水排空 【答案】D 【解析】消防给水及消火栓系统调试应在系统施工完成后进行，并应具备下列条件： （4）消防给水系统管网内已经充满水。故选D。 28.消防水泵零流量时的压力不应超过设计额定压力的（ ）。 A.50% B.65% C.120% D.140% 【答案】D 8 7 【解析】消防水泵零流量时的压力不9应1超过设计额定压力的140%；当出水流量为设计额定流量的150% 4 8 3 时，其出口压力不应低于设计额定信压力的65%。 微 系 29.消防水泵出水流量为设计额 联 定流量的150%时，其出口压力不应低于设计额定压力的（ ）。 题 A.50% 押 B.65% 准 C.120% 精 D.140% 【答案】B 【解析】消防水泵零流量时的 压力不应超过设计额定压力的140%；当出水流量为设计额定流量的150% 时，其出口压力不应低于设计额定 压力的65%。 30.单机试运行方案由（ ）审定。 A.施工项目总工程师 B.施工企业总工程师 C.总监理工程师 D.建设单位技术负责人 【答案】B 8 1 7 9 【解析】单机试运行方案编审：试运行方案由施工项 目总工程师组织编制，经 8 4施工企业总工程师审定， 信 3 报建设单位或监理单位批准后实施。 微 系 31.设备单机试运行时间宜为（ ）。 一 联 唯 A.1h B.2h C.8h D.24h 【答案】B 【解析】设备的单机试运行时间宜为2h。 32.设备单机试运行过程中，油箱的温度最高不得超过（ ）。 A.40℃ B.80℃ C.60℃ D.70℃ 【答案】C 【解析】润滑、密封、液压、气（汽）动、冷却等各辅助系统的工作正常，无渗漏现象，油箱温度最高 不得超过60℃。 33.联动试运行的目的，不包括（ ）。 A.考核联动机组或整条生产线的电气联锁 -204- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn B.检验机械设备全部性能 C.检验设备制造质量、安装质量是否符合规范和设计要求 D.考核生产线的产值 【答案】D 【解析】联动试运行主要考核联动机组或整条生产线的电气联锁，检验机械设备全部性能和制造、安装 质量是否符合规范和设计要求。 二、多项选择题 34.负荷试运行应达到的标准有（ ）。 A.一次投料负荷试运行成功 B.负荷试运行的主要控制点正点到达 C.发生重大设备、操作、人身事故 D.环保设施做到“三同时” E.负荷试运行超过试车预算 【答案】ABCD 8 7 【解析】负荷试运行应达到的标准 9 1 4 8 3 （1）生产装置连续运行，生产出信合格产品，一次投料负荷试运行成功。 微 系 （2）负荷试运行的主要控制 联 点正点到达。 题 （3）不发生重大设备、操押作、人身事故，不发生火灾和爆炸事故。 准 （4）环保设施做到“精三同时”，不污染环境。 （5）负荷试运行不得超过 试车预算，经济效益好。 35.负荷试运行，常见的指挥和操 作的方式有（ ）。 A.生产部门负责指挥和操作 B.调试单位指挥、生产单位负责操作 C.施工单位负责指挥和操作 D.设计单位负责指挥，施工单位负责操作 E.生产单位负责指挥，调试部门负责操作 【答案】AB 【解析】负荷试运行方案由建设单位组织生产部 门和调试单位、设计单位、总承包8/施工单位共同编制， 1 7 9 由生产部门负责指挥和操作或由调试单位指挥、生产 单位负责操作。 8 4 信 3 36.单机试运行前，施工过程资料包括（ ）。 微 系 A.各种产品的合格证书或复验报告 B.施工记录 一 联 唯 C.隐蔽工程记录 D.相关的电气和 仪 表调校合格资料 E.竣工验收记录 【答案】ABCD 【解析】单机试运行应具备的条件 （2）施工过程资料齐全，包括： ①各种产品的合格证书或复验报告。 ②施工记录、隐蔽工程记录和各种检验、试验合格文件。 ③与单机试运行相关的电气和仪表调校合格资料等。 37.给水排水与节水工程的调试及试运行应在系统施工完成后进行，且符合下列规定（ ）。 A.水池（箱）应按设计要求储存水量 B.系统供电正常 C.水泵等设备单机及并联试运行应符合设计要求 -205- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn D.阀门启闭应灵活 E.管道压力试验合格 【答案】ABCD 【解析】给水排水与节水工程的调试及试运行应在系统施工完成后进行，并应符合下列规定： （1）水池（箱）应按设计要求储存水量。 （2）系统供电正常。 （3）水泵等设备单机及并联试运行应符合设计要求。 （4）阀门启闭应灵活。 （5）管道系统工作应正常。 38.下列关于通风与空调系统试运行与调试的成品保护措施，正确是（ ）。 A.通风空调机房、制冷机房的门不得上锁 B.系统风量测试调整时，不应损坏风管绝热层 C.系统调试时，不应踩踏、攀爬管道和 设备等，不应破坏管道和设备的外保护（绝热）层 8 7 1 D.各调节阀的阀门开度指示处做好标4 9记 8 3 信 E.监测与控制系统的仪表元件、微控制盘箱等应采取特殊保护措施 系 【答案】BCDE 联 题 押 【解析】（1）通风空调 准 机房、制冷机房的门应上锁，非工作人员不应入内。 精 （2）系统风量测试调整时，不应损坏风管绝热层。调试完成后，应将测点截面处的绝热层修复好，测 孔应封堵严密。 （3）系统调试时，不应踩踏、攀爬管道和设备等，不应破坏管道和设备的外保护（绝热）层。 （4）系统调试完毕后，应在各调节阀的阀门开度指示处做好标记。 （5）监测与控制系统的仪表元件、控制盘箱等应采取特殊保护措施。 39.使用江河湖海、水库和水塘等天然水源作为消防水源时，应验证（ ）流量符合设计要求。 A.枯水位 B.洪水位 C.市政供水 D .常水位 1 7 8 9 E.地下水位 信 3 8 4 微 【答案】ABD 系 联 【解析】按设计要求核实高位消防水箱、高位消防水池、消防 水池的 唯 一容积，高位消防水池、高位消防水 箱设置高度应符合设计要求；消防储水应有不作他用的技术措施； 当有江河湖海、水库和水塘等天然水 源作为消防水源时应验证其枯水位、洪水位和常水位的流量符合设计要求；地下水井的常水位、出水量 等应符合设计要求。 40.试验消火栓动作时，主要检测（ ）。 A.流量 B.压力 C.充实水柱长度 D.稳定性 E.排水能力 【答案】ABC 【解析】消火栓的调试和测试要求： （1）试验消火栓动作时，应检测消防水泵是否在本规范规定的时间内自动启动。 （2）试验消火栓动作时，应测试其出流量、压力和充实水柱的长度；并应根据消防水泵的性能曲线核 实消防水泵供水能力。 -206- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （3）应检查旋转型消火栓的性能能否满足其性能要求。 （4）应采用专用检测工具，测试减压稳压型消火栓的阀后动静压是否满足设计要求。 41.设备试运行采用的介质，一般可以是（ ）。 A.H₂ B.水蒸气 C.水 D.SO₂ E.N₂ 【答案】CE 【解析】设备单机试运行所采用的介质，根据设计文件及实际条件决定。若无特殊规定，宜以水、空气 或氮气为介质。 42.单机试运行结束后需及时完成的工作有（ ）。 A.断开电源及其他动力来源 B.卸掉各系统中的压力及负荷 C.拆除临时管道及设备（或设施），将 正式管道进行复位安装 8 7 1 D.整理试运行的各项记录 4 9 8 3 信 E.编制联动试运行方案 微 系 【答案】ABCD 联 题 押 【解析】单机试运行结束准后需及时完成的工作： 精 ①断开电源及其他动力来源。 ②卸掉各系统中的压力及负荷，进行排气、排水或排污。 ③检查各连接紧固件应无松动。 ④拆除临时管道及设备（或设施），将正式管道进行复位安装。 ⑤低温机泵用水试运行结束后，进行干燥处理。 ⑥检查机器设备单机试运行系统各阀门开关，在规定状态。 ⑦整理试运行的各项记录。 8 1 7 三、案例分析题 9 8 4 信 3 案例一 微 系 联 【背景资料】 一 唯 A公司承接了某大学图书馆（总建筑面积为4200㎡）的消防工程 ，该工程包括消防给水及消火栓系统、 自动喷水灭火系统、高压细水雾灭火系统和火灾自动报警系统等。 工程开工前，项目技术负责人组织技术人员编制了施工方案并向作业人员做了技术交底，为提高交底 质量，准备了大量的细部节点施工图，其中图15.2-1为消防水泵接合器安装示意图。 消防系统施工完成后，A公司组织了相关人员进行消防系统的调试，包括水源调试、消防水泵调试、 稳压泵调试、联动试验等。经调试，各项指标均符合相关规定。 工程完工后，建设单位组织了消防工程验收，涉及消防的各分部分项工程验收合格，并在验收合格之 日起5个工作日内向消防设计审查验收主管部门办理了消防验收备案。 -207- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 8 7 1 9 【问题】 8 4 3 信 1.向作业人员做技术交底，应微包括哪些内容？ 系 联 2.图15.2-1中的4和5分别代题表什么阀门？水流方向是A还是B？ 押 3.消防水泵的调试目的准是什么？对启动时间有什么要求？ 精 4.本工程关于消防验收 的做法是否合规？理由是什么？ 【答案】 1.技术交底内容包括：施工程 序和顺序、施工工艺、操作方法、质量控制、安全措施、环境保护措施 等。（4分） 2.图15.2-1中的4是止回阀，5是安全阀，水流方向是A。（2分） 3.消防水泵调试的目的是考核消防水泵的机械性能，检验消防水泵的制造、安装质量和设备性能等是 否符合规范和设计要求。启动时间要求：以自动直 接启动或手动直接启动消防水泵时 8 ，消防水泵应在55s 1 7 内投入正常运行，且应无不良噪声和振动；以备用电源 切换方式或备用泵切换启 8 4动9消防水泵时，消防水泵 信 3 应分别在1min或2min内投入正常运行。（8分） 微 系 4.不合规。本工程为总建筑面积大于2500㎡的大学图书馆 ，属于特联殊建设工程，工程竣工后建设单 一 唯 位应向消防设计审查验收主管部门申请消防验收，并由其进行现场 评 定及出具消防验收意见。（6分） 案例二 【背景资料】 某安装公司项目部承担一电厂的燃气发电的汽轮发电机组的安装工程，设备散件到货。项目部进场后， 实行三检制质量检查制度，合理划分了材料、分项工程、施工工序的检验主体责任。 工程完工后，项目部组织检查了实体工程和分项工程的验收，均符合要求，填写了验收记录和验收结 论。项目部总工程师编制试运行方案，报公司总工程师审批后便开始实施试运行。但监理工程师认为试运 行方案审批程序不对，试运行现场环境（有油污、粉尘）不符合要求，不同意试运行。后经项目部整改， 达到要求，试运行工作得以顺利实施。 【问题】 1.安装项目部如何整改才能达到试运行要求？ -208- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】 1. 按机电工程项目试运行前应具备的条件整改：试运行方案报公司总工程师审批后实施不对。试运 行方案报公司总工程师审批后，还应报建设单位、监理单位审批后才能实施。施工环境应清理干净，不能 有油污，不能有粉尘。（5分） 案例三 【背景资料】 某钢铁厂建设一个年产100万T炼钢工程，A公司中标该工程。炼钢工程安装的内容包括原料供应系 统、吹炼精炼与出钢系统、供氧系统。烟气净化与煤气回收系统等的安装。A公司项目部进场后，按绿色 施工要求建立绿色施工管理体系，重点对施工图进行优化，对绿色施工实施动态管理，对施工各个阶段加 强管理和监督，实施炼钢工程项目的绿色施工的安全过程。 炼钢设备示意图3，转炉本体采用滑移安装，在两根滑移梁上，将托圈，炉壳等装置组成整体，并滑 移到轴承支座上进行安装。项目部设计制作的滑移梁满足强度和刚度要求。滑移梁设置在加料跨炉前平台 8 的主梁上，滑移梁的坐标，位置及标高符1 7合炉体滑移和安装要求。 9 4 8 转炉主体安装完成后，项目部对信 3水冷炉口进行水压试验，在试验压力0.5MPa下稳压10min在降至工 微 作压力0.4MPa停压30min水压试系验合格后安装完成后，钢铁厂组织联合试运行，试运行系统设计要求全 联 题 面投入投运，稳定连续运行押，并达到规定的时间。参加试运行的操作人员熟练掌握开车停车技术。联动试 准 运行后，参加了试运行有精关部门单位对联动试运行结果进行分析评定合格后，填写联动运行合格证书。 【问题】 1.项目部还应优化哪些绿色 施工管理内容？绿色施工管理体系的第一责任人应该是谁？ 2.图3中的①②分别是哪种设备？ ③是哪个部件？部件③安装前应检查哪项内容？ 3.滑移梁应根据哪些条件进行设计制 作？水冷炉口的水压试验操作是否正确，水冷炉口还应做哪些试 验？ 4.参加联合试运行的操作人员还需要掌握哪 些技术？联动运行合格书上应有哪些单位盖章确认？ 【答案】 1 7 8 9 1.（1）对绿色施工组织设计和绿色施工方案进行优 化。（2）项目经理。 信 3 8 4 微 2.（1）①是托圈；②是转炉倾动装置。（2）氧枪。（3 ）水压试验。系 联 3.（1）滑移梁根据炉体重量和现场条件设计制作。 唯 一 （2）不正确；试验压力应为工作压力的1.5倍，在试验压力0. 6 MPa下稳压10min。 （3）通水试验。 4.（1）参加试运行的人员应掌握开车、停车、事故处理和调整工艺条件的技术。 （2）建设单位盖章，现场代表签字确认；设计单位盖章，现场代表签字确认；施工单位盖章，现场 代表签字确认。 15.2竣工验收管理 一、单项选择题 1.节能分部工程验收应由（ ）组织并主持。 A.总监理工程师 B.专业监理工程师 C.施工单位技术负责人 D.建设单位项目负责人 【答案】A -209- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】建筑节能分部工程验收应由总监理工程师组织并主持，施工单位项目负责人、项目质量技术负 责人和相关专业的负责人、质量检查员、施工员参加验收；设计单位项目负责人及相关专业负责人应参 加验收；主要设备、材料供应商及分包单位负责人应参加验收。 2.电气工程的安全和功能检测资料，不包括（ ）。 A.照明全带负荷试验记录 B.大型灯具牢固性试验记录 C.电气材料进场验收记录 D.避雷接地电阻测试记录 【答案】C 【解析】如电气工程的安全和功能检测资料有照明全带负荷试验记录，大型灯具牢固性试验记录，避雷 接地电阻测试记录，线路、插座、开关接地检验记录。 3.建设工程中，不需要与主体工程同时设计、同时施工、同时投入生产和使用的是（ ）。 A.消防设施 B.安全设施 C.环境保护设施 D.游乐设施 【答案】D 8 7 1 【解析】建设工程项目的消防设施、4 9安全设施及环境保护设施应与主体工程同时设计、同时施工、同时 8 3 信 投入生产和使用。 微 系 4.发包人应在签发进度款支付联证书后的（ ）内，向承包人支付进度款。 题 押 A.5天 准 B.7天 精 C.10天 D.14天 【答案】D 【解析】发包人在签发竣工结算支付证书后的14天内，应按照竣工结算支付证书列明的金额向承包人 支付结算价款。 5.需要进行试生产的建设项目，建设单位 应当自建设项目投入试生产起（ ），向环保行政主管部门， 申请该建设项目环保设施竣工验收。 A.30天内 B.2个月内 8 C.3个月内 D .6个月内 1 7 9 8 4 【答案】C 信 3 微 【解析】环境保护设施竣工验收，应当与主体工程竣工验 收同时进行。需系要进行试生产的建设项目，建 联 设单位应当自建设项目投入试生产起3个月内，向审批该项目 环评报 唯 一告的环保行政主管部门，申请该建 设项目环保设施竣工验收。 6.节能工程安装调试完成后，应由（ ）委托具有相应资质的检测机构进行系统节能性能检验并 出具报告。 A.施工单位 B.设计单位 C.建设单位 D.监理单位 【答案】C 【解析】供暖、通风与空调、配电与照明工程安装完成后，应进行系统节能性能的检测，且由建设单位 委托具有相应资质的检测机构进行系统节能性能检验并出具报告。受季节影响未进行的节能性能检验项 目，应在保修期内补做。 7.工业机电工程划分中，不包含（ ）。 A.土建工程 B.钢结构工程 C.电梯工程 D.管道工程 -210- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【答案】C 【解析】工业机电工程按《工业安装工程施工质量验收统一标准》GB/T50252—2018划分为：土建工程、钢 结构工程、设备工程、管道工程、电气工程、自动化仪表工程、防腐蚀工程、绝热工程、炉窑砌筑工程。 8.工业机电工程竣工验收小组由（ ）建立。 A.建设单位 B.施工单位 C.勘察设计单位 D.工程监理单位 【答案】A 【解析】验收委员会或验收小组成员组成：项目竣工验收委员会或验收小组由项目建设单位负责组织， 其成员有生产使用单位、勘察设计单位、工程监理单位、施工承包商、设备供应商以及项目建设的其他 相关单位的专业技术人员和专家组成。项目验收还应有环保、消防等有关部门的专家参加。 9.工业机电工程竣工验收问题的处理说法，错误的是（ ）。 A.“三废”治理工程必须严格按照规定与主体工程“三同时” B.属于承包工程合同范围内的遗留尾项 ，要求承包商在限定时间内完成 8 7 1 C.属于各承包合同之外的少量尾项，4 9可以一次或分期划给施工单位包干实施 8 3 信 D.竣工时遗留的或试车中发现微必须新增的安全、卫生保护措施，要安排投资和材料限期完成，完成后 系 无需组织专项验收 联 题 押 【答案】D 准 精 【解析】劳保安全措施必须严格按照规定与主体工程同时建成，同时交付使用。对竣工时遗留的或试车 中发现必须新增的安全、卫生保护措施，要安排投资和材料限期完成，完成后另行组织专项验收。 二、多项选择题 10.工业机电工程竣工验收中，单位工程 验收的记录表签字人有（ ）。 A.施工单位项目负责人 B.建设单位项目负责人 C.设计单位技术负责人 D.勘察单位项目负责人 E.施工单位技术责任人 1 7 8 9 【答案】AB 信 3 8 4 微 【解析】单位（子单位）工程质量控制资料检查记录表中的资料名称和份数应由施工单位填写。检查意 系 联 见和检查人由建设（监理）单位填写。结论应由参加双方共同商定，一建设单位填写。记录表签字人：施 唯 工单位项目负责人，建设单位项目负责人（总监理工程师）。 11.机电工程竣工结算编制依据有（ ）。 A.工程合同 B.计价规范 C.已标价工程量清单 D.建设工程设计文件及相关资料 E.监理规划 【答案】ABCD 【解析】竣工结算编制依据 （1）工程合同（包括补充协议）；投标文件（包含已标价工程量清单）。 （2）计价规范；建设工程设计文件及相关资料。 （3）已确认的工程量、结算合同价款及追加或扣减的合同价款。 （4）其他依据。 12.建筑单位工程验收的合格标准有（ ）。 -211- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn A.构成单位工程的各分部工程质量均应验收合格 B.质量控制资料应完整、真实 C.单位（子单位）工程所含分部工程有关安全、节能、环境保护和主要使用功能的检验资料应完整 D.有关安全、节能、环境保护抽查结果应符合国家现行强制性工程建设规范的规定 E.观感质量验收应符合要求 【答案】ABCE 【解析】单位（子单位）工程质量验收，是建筑工程投入使用前的最后一次验收，也是最重要的一次验 收。其验收评定合格的标准有5个方面： （1）构成单位工程的各分部工程质量均应验收合格。 （2）质量控制资料应完整、真实。 （3）单位（子单位）工程所含分部工程有关安全、节能、环境保护和主要使用功能的检验资料应完整。 （4）主要功能项目的抽查结果应符合国家现行强制性工程建设规范的规定。 （5）观感质量验收应符合要求。 8 7 1 13.建设单位办理竣工备案应当提交的文 4 9件有（ ）。 8 3 信 A.工程竣工验收备案表 微 系 B.工程质量评估报告 联 题 押 C.工程使用说明书 准 精 D.规划、环保等部门出具的认可文件或者准许使用文件 E.施工单位签署的工程质量 保修书 【答案】ADE 【解析】建设单位办理竣工备案应当 提交的文件 ①工程竣工验收备案表。 ②工程竣工验收报告，包括工程报建日期， 施工许可证号，施工图设计文件审查意见，勘察、设计、施 工、工程监理等单位分别签署的质量合格文件 及验收人员签署的竣工验收原始文件。 8 ③由规划、环保等部门出具的认可文件或者准许使 用文件。 1 7 9 ④特殊建设工程验收合格的证明文件。 信 3 8 4 微 ⑤施工单位签署的工程质量保修书。 系 联 ⑥法律法规规定的必须提供的其他文件。 唯 一 14.下列属于竣工验收委员会职责的是（ ）。 A.编制竣工验收报告和初验报告 B.对建设项目管理、勘察设计、施工质量、建设监理的执行情况全面核查 C.审议项目竣工决算 D.讨论并通过竣工验收鉴定书 E.检查工程建设和运行情况 【答案】BCDE 【解析】竣工验收委员会或验收小组主要职责： ①听取并审查竣工验收报告和初验报告。 ②检查工程建设和运行情况，对建设项目管理、勘察设计、施工质量、建设监理的执行情况全面核查， 并做出评价。 ③审议项目竣工决算，对投资使用效果做出评价。 -212- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn ④讨论并通过竣工验收鉴定书，验收委员会委员签名。 15.工业机电工程竣工验收程序分为验收准备、预验收、正式验收，下列属于验收准备内容的是（ ）。 A.核实建安工程，抓紧工程收尾 B.复查工程质量 C.做好专项验收 D.编制竣工决算 E.编写移交生产准备情况报告和竣工预验收报告 【答案】ABCD 【解析】（1）验收准备 ①核实建安工程，抓紧工程收尾。 ②复查工程质量，有返工或补修的工程内容时，需限定修复时间。 ③做好专项验收。专项验收一般包括：环境保护、劳动安全、职业安全卫生、工业卫生、消防、档案管 理、移民与安置等。 ④落实生产准备工作，提出试车调试检查情况报告。 ⑤整理汇总档案资料，全部立案归档。 8 7 1 ⑥编制竣工决算。竣工决算由编制说9明和相关报表组成。主要是建设项目从筹建开始一直到竣工投产交 4 8 3 付使用为止的全部费用，包括建筑信工程费用、安装工程费用、设备和工器具购置费用及其他费用等。 微 系 ⑦编写竣工验收报告、备妥验联收证书。事先准备好竣工验收报告及附件、验收证书，以便在正式验收时 题 提交验收委员会或验收小押组审查。 准 精 16.工业机电工程预验收工作主要内容有（ ）。 A.检查竣工项目所有资料 的完整性、准确性是否符合档案要求 B.检查试车调试情况和生产准 备情况 C.督促返工、补做工程的修竣及 收尾工程的完工 D.编写移交生产准备情况报告和竣工预验收报告 E.审议竣工验收报告 【答案】ABCD 【解析】对于工程规模和技术复杂程度大的项目 ， 为保证项目顺利通过正式验收 1 7，8在验收准备工作基本 9 就绪后，可由上级主管部门或项目建设单位会同施工 、 设计、监理、使用单 信 位3 8及 4 有关部门组成预验收组， 微 进行一次预验收。预验收工作主要内容有： 系 联 ①检查竣工项目所有资料的完整性、准确性是否符合档案要求。 一 唯 ②检查项目建设标准，评定质量，对隐患和遗留问题提出处理意见 。 ③检查试车调试情况和生产准备情况。 ④排除正式验收中可能有争议的问题，协调项目与有关方面、部门的关系。 ⑤督促返工、补做工程的修竣及收尾工程的完工。 ⑥编写移交生产准备情况报告和竣工预验收报告。 预验收合格后，项目建设单位向政府投资主管部门或投资方提出正式验收申请报告。 -213- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 第 16 章 机电工程运维与保修管理 16.1运维管理 一、单项选择题 1.关于运维管理中，项目安全运行管理不妥当的是（ ）。 A.建立项目经理负责制 B.运行管理人员应遵守安全运行规章制度、劳动保护和职业健康管理相关要求 C.建立完善的管理、教育、安全培训、应急救援的责任制度 D.对安全卫生存在风险隐患的区域，或对环境有特殊要求的区域，应建立责任区域管理制度 【答案】A 【解析】项目的安全运行管理 （1）应建立健全安全运行规章制度。建 立完善的管理、教育、安全培训、应急救援的责任制度。 8 7 1 （2）运行管理人员应遵守安全运行4规9章制度、劳动保护和职业健康管理相关要求。 8 3 信 （3）对安全卫生存在风险隐患 微 的区域，或对环境有特殊要求的区域，应建立责任区域管理制度。 系 联 二、多项选择题 题 押 准 2.机电工程项目运行的人精员管理，正确的是（ ）。 A.管理人员应根据运行系 统的规模及复杂程度进行配备 B.管理人员应经过专业培训， 并应考核合格后上岗 C.管理人员应具有安全、卫生、 节能等相关专业的知识 D.管理人员应定期将系统运行管理的 实际状况和能源消耗告知上级管理者、建筑使用者及相关监察管 理部门 E.管理人员应建立和健全人员的培训和考核 制度，并应保存相关档案。 【答案】ABCD 1 7 8 9 【解析】（1）管理人员应根据运行系统的规模及复 杂 程度进行配备。配备 信 专3 8业 4 对口的专职管理人员和 微 安全管理人员，建立相应的运行班组，配备相应的检测仪表和维修设备。 系 联 （2）管理人员应经过专业培训，并应考核合格后上岗。用人部门应建一立和健全人员的培训和考核制度， 唯 并应保存相关档案。 （3）管理人员应责任明确，熟悉所管理的运行系统，掌握有关运行策略及操作规程，并应具有安全、 卫生、节能等相关专业的知识。 （4）管理人员应定期将系统运行管理的实际状况和能源消耗告知上级管理者、建筑使用者及相关监察 管理部门，并应对系统运行和管理的整改提出意见和建议。 16.2保修与回访管理 一、单项选择题 1.施工单位做好保修记录后，应经（ ）验收签认，以表示修理工作完成。 A.建设单位 B.项目经理 C.总监理工程师 D.监理单位 【答案】A -214- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 【解析】工程保修验收：在发生问题的部位或项目修理完毕后，应在保修证书的“保修记录”栏内做好 记录，经建设单位验收签认，以表示修理工作完成。 2.座谈会方式回访一般由（ ）组织座谈会或意见听取会。 A.建设单位 B.施工单位 C.监理单位 D.设计单位 【答案】A 【解析】座谈会方式回访：由建设单位组织座谈会或意见听取会。 3.保修期满前的回访，合适的时间是（ ）。 A.届满前6个月 B.届满前1年 C.保修届满后半年内 D.保修即将届满前 【答案】D 【解析】保修期满前的回访：一般是在保修即将届满前进行回访。 4.关于保修期和保修范围内发生的质量问 题，说法不正确的是（ ）。 8 7 1 A.质量问题确实是由于施工单位的施4工9责任或施工质量不良造成的，施工单位负责修理并承担修理费用 8 3 信 B.质量问题是由双方的责任造成微的，应协商解决，商定各自的经济责任，由施工单位负责修理 系 C.质量问题是由于建设单位联提供的设备、材料等质量不良造成的，应由建设单位负责修理 题 押 D.质量问题发生是因建准设单位（用户）责任，修理费用或者重建费用由建设单位负担 精 【答案】C 【解析】C选项错误，质量 问题是由于建设单位提供的设备、材料等质量不良造成的，应由建设单位承 担修理费用，施工单位协助修理。 5.工程交付后，施工单位回访后遇到 施工造成的质量问题，施工单位应（ ）。 A.拒绝修理 B.免费修理 C.同意修理，但是需要建设单位承担费用 D.回访结束 【答案】B 8 【解析】工程竣工验收交付使用后，在规定的期限 内，由施工单位主动到建设单1 7位或用户进行回访，对 9 8 4 工程确由施工造成的无法使用或达不到生产能力的部分 ，应由施工单位负责信修3理，使其恢复正常。 微 6.关于机电工程回访的参加人员和回访时间的说法，不正确 的是（ ）系。 联 一 A.工程回访参加人员：由项目负责人、技术、质量、经营等 有关方唯面人员组成 B.工程回访时间一般在缺陷责任期内进行 C.回访时间可分阶段进行 D.必要时可根据需要随时进行回访 【答案】B 【解析】机电工程回访的参加人员和回访时间 （1）回访参加人员：由项目负责人、技术、质量、经营等有关方面人员组成。 （2）回访时间：一般在保修期内进行，可分阶段进行，必要时可根据需要随时进行回访。 7.通风空调制冷系统适合的回访方式是（ ）。 A.季节性回访 B.技术性回访 C.保修期满前的回访 D.信息传递方式回访 【答案】A 【解析】季节性回访 -215- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn （1）冬季回访，如冬季回访锅炉房及供暖系统运行情况。 （2）夏季回访，如夏季回访通风空调制冷系统运行情况。 8.采用新技术的工程适合（ ）回访方式。 A.季节性回访 B.技术性回访 C.保修期满前的回访 D.巡回式回访 【答案】B 【解析】技术性回访 （1）主要了解在工程施工过程中所采用的新材料、新技术、新工艺、新设备等的技术性能和使用后的 效果，发现问题及时加以补救和解决。 （2）总结经验，获取科学依据，不断改进完善，为进一步推广创造条件。这类回访可定期也可不定期 地进行。 9.机电工程回访的要求，不正确的是（ ）。 A.回访过程必须认真实施，做好回访记录 8 7 B.必要时写出回访纪要 9 1 4 8 3 C.回访中发现的施工质量缺陷，信如在保修期内要采取措施，迅速处理 微 D.回访中发现的施工质量缺陷系，如已超过保修期，要拒绝处理 联 题 【答案】D 押 准 【解析】机电工程回访精的要求 （1）回访过程必须认真实 施，做好回访记录，必要时写出回访纪要。 （2）回访中发现的施工质量缺 陷，如在保修期内要采取措施，迅速处理；如已超过保修期，要协商处理。 10.回访过程遇到用户投诉，下列做法 不正确的是（ ）。 A.应迅速、友好地进行解释和答复 B.打断用户的投诉，让用户冷静后再沟通 C.安抚用户的情绪，并记录投诉内容 D.对投诉有误的，也要耐心做出说明，切忌态度 简单生硬 8 1 7 9 【答案】B 8 4 信 3 【解析】用户投诉的处理 微 系 （1）对建设单位或用户的投诉应迅速、友好地进行解释和答 复。 一 联 唯 （2）对投诉有误的，也要耐心做出说明，切忌态度简单生硬。 二、多项选择题 11.机电安装工程保修证书的内容应包括（ ）。 A.保修范围和内容 B.保修期限 C.保修情况记录（空白） D.设备使用管理要求 E.运营单位名称、地址、电话、联系人 【答案】ABCD 【解析】在工程竣工验收的同时，由施工单位向建设单位发送机电安装工程保修证书。保修证书的内容 主要包括：工程简况，设备使用管理要求，保修范围和内容，保修期限、保修情况记录（空白），保修 说明，保修单位名称、地址、电话、联系人等。 12.建筑工程五方责任主体项目负责人质量终身责任指的是（ ）。 A.建设单位项目负责人 B.勘察单位项目负责人 -216- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn C.设计单位项目负责人 D.施工单位项目技术负责人 E.监理单位总监理工程师 【答案】ABCE 【解析】根据《建筑工程五方责任主体项目负责人质量终身责任追究暂行办法》的规定，参与新建、扩 建、改建的建筑工程的建设单位项目负责人、勘察单位项目负责人、设计单位项目负责人、施工单位项 目经理、监理单位总监理工程师等，按照国家法律法规和有关规定，在工程设计使用年限内对工程质量 承担相应责任，称为建筑工程五方责任主体项目负责人质量终身责任。 13.工程回访计划的主要内容有（ ）。 A.主管回访保修业务的部门 B.回访保修的执行单位 C.回访的对象 D.回访时间安排和主要内容 E.工程设计年限 【答案】ABCD 【解析】工程回访计划主要的工作内容：主管回访保修业务的部门；回访保修的执行单位；回访的对象 8 7 （发包人或使用人）及其工程名称；9回1访时间安排和主要内容；回访工程的保修期限等。 4 8 3 信 三、案例分析题 微 系 联 题 案例一 押 准 【背景资料】 精 某安装公司总承包一大楼 机电设备安装工程，包括给排水工程、供暖工程、建筑电气工程、通风与空 调工程、建筑智能化工程。合同 采用固定总价合同，签约合同价5000万元（含暂列金额200万元），预付 款20%，工程总造价的3%作为质量保 修金。 工程竣工结算时，经审核预付款已 全部抵扣完成，暂列金额未使用，设计变更增加费用100万元，建 设单位已累计实际支付合同价款4500万。竣 工验收前施工单位递交了竣工资料及保修书等资料。保修书明 确了工程简况、设备使用管理要求、保修范围和 内容、保修情况记录。 【问题】 8 1 7 1.施工单位递交的保修证书还需补充哪些内容？ 8 4 9 信 3 【答案】 微 系 1.质量保修书还需补充：保修期限，保修说明，保修单位 名称、地址联、电话、联系人等。（5分） 一 唯 案例二 【背景资料】 某安装公司承包某芯片厂机电安装工程，建筑工程由某建筑公司承包。工程内容包括芯片厂的建筑电 气、建筑给水排水、通风空调工程及动力工程等，不含洁净室工艺系统，合同造价为2900万元，主要设备 （变压器、配电柜、空调机组、水泵、控制柜等）由建设单位采购，其他设备、材料均由安装公司采购。 工程竣工验收时，施工单位向建设单位发送了机电安装工程保修证书，根据《建设工程质量管理条例》 签署了常规的保修期限。 工程投入正式使用2个月后，进入夏季空调制冷高峰期，安装公司适时组织了工程回访。回访过程中， 建设单位反映办公区的个别风机盘管噪声过大，经现场检查是部分产品质量问题所致。建设单位要求安装 公司对有质量问题的风机盘管进行更换，并承担费用。 【问题】 1.写出工程回访的几种常用方式。本工程采用了哪种回访方式？ -217- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微w信ww：.3d8a4l9ie1d78u .cn 2.建设单位对风机盘管质量问题的要求是否合理？说明理由。 【答案】 1.工程回访常用的几种方式为：季节性回访、技术性回访、保修期满前的回访、信息传递方式回访、 座谈会方式回访和巡回式回访等。本工程采用的是季节性回访。（5分） 2.建设单位要求安装公司更换有质量问题的风机盘管，并承担相关费用的要求是合理的。理由：本工 程风机盘管设备由安装公司采购并安装，故风机盘管设备的质量问题应由安装公司承担责任；对保修期和 保修范围内发生的质量问题，安装公司应负责保修，所以风机盘管的更换和相关的费用应由安装公司负责 和承担，同时安装公司也可要求风机盘管的供应商承担更换费用。（5分） 8 7 1 9 4 8 3 信 微 系 联 题 押 准 精 8 1 7 9 8 4 信 3 微 系 联 一 唯 编审老师： 刘 敏 -218- 名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
