2025环球网校一级建造师《市政公用工程管理与实务》考点精讲-第25讲
第2章 城市桥梁工程
【课前学习建议】
本讲详细介绍了钢梁与钢—混凝土组合梁的施工技术。掌握钢梁制造与安装要点，特别是各种环
境条件下的工艺流程和质量控制。理解钢—混凝土组合梁的组成、适用条件以及施工技术要点，注意
混凝土浇筑顺序和预应力束的张拉。通过真题示例加强对理论知识的实际应用能力。
2.4 城市桥梁上部结构施工
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

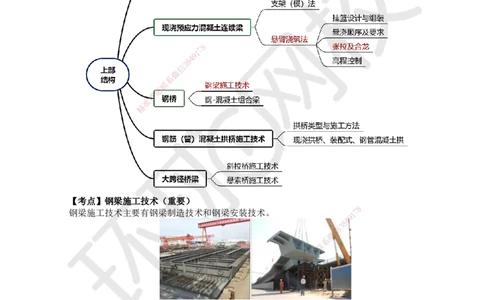

【考点】钢梁施工技术（重要）
8
钢梁施工技术主要有钢梁制造技术和钢梁安装技术。 1 7
9
4
8
3
信
微
系
联
一
唯
陆地段简支钢箱梁施工工艺流程：
施工准备→制定钢梁分块方案→钢梁在工厂制造→钢梁厂内预拼装、验收→钢梁临时支架安装→
吊车就位→钢梁运输到指定位置→现场试吊→永久桥墩顶安装支座、临时支架顶安装砂箱及限位装置
→分节段吊装→钢梁精确定位调整→临时固定→节段间焊接→嵌补段焊接→落梁、临时支座拆除、
体系转换→焊缝处除锈→钢梁防腐涂装→临时支架拆除→桥面及附属设施安装。
1.钢梁制造技术要求
（1）钢梁应由具有相应资质的企业制造。
（2）钢梁制作基本要求：
①制作流程：钢材预处理→矫正→放样画线→加工切割→制孔→组装→焊接→构件变形矫正→摩
擦面加工→试拼装→工厂涂装→发送。
②钢梁制造焊接环境相对湿度不宜高于80%。
扫码关注更多
第1页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
③焊接环境温度：低合金高强度结构钢不得低于5℃，普通碳素结构钢不得低于0℃。
④主要杆件应在组装后24h内焊接。
⑤出厂前必须进行试拼装，并应按设计和有关规范的要求验收。
⑥出厂前，安装企业应对钢梁质量和应交付的文件进行验收。
（3）钢梁制造企业应向安装企业提供下列文件：
①产品合格证。
②钢材和其他材料质量证明书和检验报告。
③施工图，拼装简图。
④工厂高强度螺栓摩擦面抗滑移系数试验报告。
⑤焊缝无损检验报告和焊缝重大修补记录。
⑥产品试板的试验报告。
⑦工厂试拼装记录。
⑧杆件发运和包装清单。
记忆口诀：三证拼图抗滑移，无损修补试板记。工厂试拼留记录，发运包装再加一。

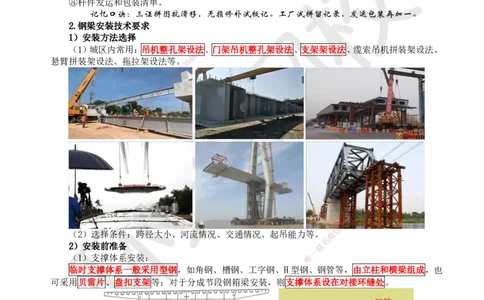

2.钢梁安装技术要求
1）安装方法选择
（1）城区内常用：吊机整孔架设法7 8、门架吊机整孔架设法、支架架设法、缆索吊机拼装架设法、
1
9
4
悬臂拼装架设法、拖拉架设法等。8
3
信
微
系
联
题
押
准
精
8
1
7
9
信
3
8
4
（2）选择条件：跨径大小、河流情况、交通情况 、起吊能力等。 微
系
2）安装前准备 联
一
（1）支撑体系安装： 唯
临时支撑体系一般采用型钢，如角钢、槽钢、工字钢、H型 钢、钢管等，由立柱和横梁组成，也
可采用贝雷片、盘扣支架等；对于分成节段钢箱梁安装，则支撑体系设在对接环缝处。
扫码关注更多
第2页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
①支撑体系需根据钢箱梁的加工分段尺寸、重量以及现场施工环境，编制专项施工方案，并进行
受力验算，也可纳入钢箱梁专项施工方案，经专家评审，相关单位审批后实施，确保施工安全。
②临时支架主柱底板与基础预埋钢板牢固连接，支架安装完成后在支架横梁上标注箱梁安装就位
控制点、高程控制点。
③临时支架旁有交通通行需要的，一方面要做好交通疏导，设立醒目安全警示标识，另一方面
在支架外侧做好防撞墙，防止汽车撞击。

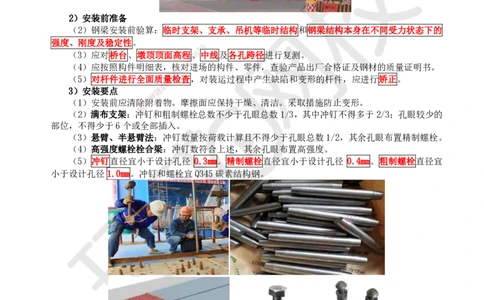

2）安装前准备
（2）钢梁安装前验算：临时支架、支承、吊机等临时结构和钢梁结构本身在不同受力状态下的
强度、刚度及稳定性。
8
7
（3）应对桥台、墩顶顶面高程9、1中线及各孔跨径进行复测。
4
8
（4）应按照构件明细表，核信对3进场的构件、零件，查验产品出厂合格证及钢材的质量证明书。
微
（5）对杆件进行全面质量系检查，对装运过程中产生缺陷和变形的杆件，应进行矫正。
联
3）安装要点 题
押
（1）安装前应清除准附着物。摩擦面应保持干燥、清洁。采取措施防止变形。
精
（2）满布支架：冲钉和粗制螺栓总数不少于孔眼总数1/3，其中冲钉不得多于2/3；孔眼较少的
部位，不得少于6个或全 部插入。
（3）悬臂、半悬臂法： 冲钉数量按荷载计算且不得少于孔眼总数1/2，其余孔眼布置精制螺栓。
（4）高强度螺栓栓合梁：冲钉数符合上述，其余孔眼布置高强度。
（5）冲钉直径宜小于设计孔径 0.3mm。精制螺栓直径宜小于设计孔径 0.4mm。粗制螺栓直径宜
小于设计孔径 1.0mm。冲钉和螺栓宜Q 345碳素结构钢。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（6）吊装杆件时，必须等杆件完全固定后方可摘除吊钩。
（7）每完成一节段应测量其位置、标高和预拱度。
（8）焊接顺序：纵向从跨中向两端、横向从中线向两侧对称。
（9）采用高强度螺栓连接前，应复验摩擦面的抗滑移系数。高强度螺栓连接前，每批抽验不小
于8套扭矩系数。穿入孔内应顺畅，不得强行敲入。穿入方向应全桥一致。施拧顺序为从板束刚度大、
缝隙大处开始，由中央向外拧紧，当天终拧完毕。施拧时，不得采用冲击拧紧和间断拧紧。
扫码关注更多
第3页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（10）高强度螺栓终拧完毕必须当班检查。每栓群应抽查总数的 5%，且不得少于 2套。抽查合
格率不得小于 80%。拧紧度不足者应补拧，对超拧者应更换、重新施拧并检查。
记忆口诀：我爱霸凌
4）落梁就位要点
（1）就位前清理支座垫石，标高及平面位置应符合设计要求。
（2）固定支座与活动支座的精确位置应按设计图，并考虑安装温度、施工误差等因素确定。
（3）落梁前后应检查其建筑拱度和平面尺寸、校正支座位置。

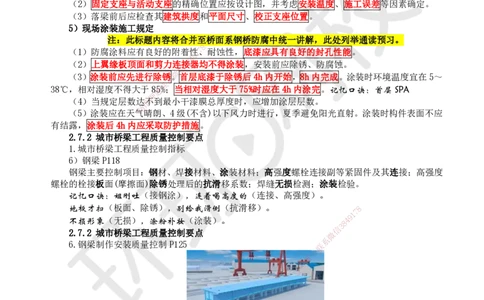

5）现场涂装施工规定
注：此标题内容将合并至桥面系钢桥防腐中统一讲解，此处列举通读预习。
8
（1）防腐涂料应有良好的附着性1 7、耐蚀性，底漆应具有良好的封孔性能。
9
4
8
（2）上翼缘板顶面和剪力连3接器均不得涂装，安装前应除锈、防腐蚀。
信
微
（3）涂装前应先进行除锈系。首层底漆于除锈后4h内开始，8h内完成。涂装时环境温度宜在5～
联
38℃，相对湿度不得大于8题5%；当相对湿度大于75%时应在4h内涂完。记忆口诀：首层SPA
押
（4）当规定层数达准不到最小干漆膜总厚度时，应增加涂层层数。
精
（5）涂装应在天气晴朗、4级(不含)以下风力时进行，夏季避免阳光直射。涂装时构件表面不应
有结露，涂装后4h内应采 取防护措施。
2.7.2 城市桥梁工程质量 控制要点
1.城市桥梁工程质量控制指标
6）钢梁P118
钢梁主要控制项目：钢材、焊接材 料、涂装材料；高强度螺栓连接副等紧固件及其连接；高强度
螺栓的栓接板面(摩擦面)除锈处理后的抗滑移系数；焊缝无损检测；涂装检验。
记忆口诀：姐刚吐（接钢涂），连着喝 高度的（连接、高强度）。
地板才扫（板面、除锈），别给我滑倒（抗 滑移）。 8
1
7
9
不损形象（无损），涂粉补妆（涂装）。
8
4
信
3
2.7.2 城市桥梁工程质量控制要点 微
系
6.钢梁制作安装质量控制P125 联
一
唯
（1）梁段出厂前在加工厂胎架上进行预拼装，采用连续匹配组装的工艺，每次组装的梁段不少
于3段，检测时要避开日照。
（2）定位码板的装焊顺序为桥面板、底板、腹板。（上→下→中）
节段环缝先焊底板，再纵腹板，最后桥面板。（下→中→上）
焊接采用对称施焊，从中轴线向两侧展开，纵腹板从下向上施焊。
（3）风力＜5级，温度＞5℃，湿度＜85%的环境才能施焊。雨天不能施焊(箱内除外)，有露水、
潮气时要先烘干再焊接。
（4）焊接时严禁有震动，箱内焊接要有通风排尘措施，使用安全电压设施。焊接接头要进行100%
超声检测，并按规范要求进行X光检测及试件检查。
扫码关注更多
第4页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
习题
【例题·单选】钢梁制造企业应向安装企业提供的相关文件中，不包括（ ）。【2020】
A.产品合格证
B.钢梁制造环境的温度、湿度记录
C.钢材检验报告
D.工程试拼装记录
【答案】B
【解析】钢梁制造企业应向安装企业提供下列文件：①产品合格证；②钢材和其他材料质量证明
书和检验报告；③施工图，拼装简图；④工厂高强度螺栓摩擦面抗滑移系数试验报告；⑤焊缝无损检
验报告和焊缝重大修补记录；⑥产品试板的试验报告；⑦工厂试拼装记录；⑧杆件发运和包装清单。
【例题·单选】钢梁安装时，不宜用做临时支撑的是（ ）。【2024】
A.槽钢
B.钢管
C.盘扣式支架
D.门式钢管支架
【答案】D
【解析】临时支撑体系一般采用型8 钢，如角钢、槽钢、工字钢、H型钢、钢管等，由立柱和横梁
7
1
组成，也可采用贝雷片、盘扣支架等4 9。
8
3
【例题·案例二】背景资料信【2024】
微
某公司承建一项城市更新系项目，为解决行人出行对既有道路交通平面交叉干扰，需修建人行天桥
联
一座，天桥平面位置见图2题-1所示。项目位置交通流量大，临近居民区，周边环境复杂、施工场地狭
押
窄。该天桥全长80m，宽准3.9m。主桥部分分为两跨，结构形式为下承式钢桁架桥。两跨分别为52m+28m，
精
正立面见图2-2所示。主 桥钢桁架梁落在盖梁上。主梁设计梁高为4m梁宽3.9m，钢桁架梁安装联接
采用焊接工艺。
8
1
7
9
8
4
信
3
微
系
联
一
唯
图2-1天桥平面位置示意 图
图2-2天桥侧立面示意图（单位：m）
项目部进场后认真学习图纸，根据现场实际情况，做了以下工作：
一、施工方案提出交通流量大，居民区施工条件复杂，将钢架梁委托给能满足制造条件的钢结构
扫码关注更多
第5页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
厂加工。这样既可保证钢桁架梁桥的质量，工期也有保证。
二、由于该项目部首次承接钢桁架梁桥项目，全工程技术人员认真研究了桥梁上部结构及组成部
分为打造桥梁精品工程提供了保证。
三、钢桁架梁安装是技术要求较高的工作，工程技术人员严格按相关规范编写了作业指导书。
四、现场吊装是这个项目的关键环节，特别是在交通流量大、施工场地狭窄、靠近居民区的区域，
施工措施需完善。
五、搭设临时支墩需占用主路一股机动车道，届时施工计划安排将部分车道申请临时封闭。
【问题】
1.项目部派员全程参与了钢桁架加工，并圆满完成了加工任务。钢桁架梁出厂前必须要验收的工
作是哪三项？
2.简支钢桁架梁桥上部结构由哪些部分组成？
3.作业指导书指出，如现场焊接无设计要求，钢桁架梁梁段杆件焊缝连接时，纵向及横向焊接顺
序应如何进行？
4.钢桁架梁安装前施工现场需做的工作中除临时支墩拼装外，还有哪几项工作要做？
5.在市政道路搭设临时支墩前需办理哪些手续？分别应由哪些部门审核批准？
【参考答案】
1.钢桁架梁出厂前应验收试拼装，8 钢梁质量，制造企业应交付的文件。
7
1
2.钢桁架梁上部结构包括主桁架4 9（主桁杆件，如H型钢或箱型钢），联结系统（上下平面纵向连
8
3
接和横向连接系构件），桥面（信联）系（梁之间的联结）。
微
3.纵向从跨中向两端、横系向从中线向两侧对称进行。
联
4.（1）检查临时支架题的位置标高和预拱度，验算其强度、刚度和稳定性。
押
（2）下部结构的墩准柱盖梁的位置标高和强度验收合格，清扫干净后弹出中线边线。
精
（3）钢桁架梁节段 全面检查，变形杆件校正，合格后方可安装。钢架采用焊接工艺，焊接设备
完备，配套使用。
（4）起重吊装的地基承载 力满足施工要求，吊机进行试吊。
（5）设置好导行设施并安排 专人进行现场疏导、做好现场隔离和防护设施。
（6）钢桁架安装和吊装专项方案经过专家论证并审批通过，安装人员安全技术交底。
5.在市政道路搭设临时支墩前需办 理的手续及审核批准部门：
（1）办理临时占路审批手续，应由市 政工程行政主管部门和公安交通管理部门审核批准。
（2）办理占用绿地审批手续，应由城市人民政府绿化行政主管部门审核批准。
（3）办理交通导行审批手续，应由市政工 程行政主管部门，公安道路管理8部门和交通主管部门
1
7
9
批准。
8
4
信
3
（4）办理临时墩专项方案审批手续，应由施工单位和监理单位审核批准。
微
【考点】钢—混凝土组合梁施工技术（重要）
系
联
一
1.钢—混凝土组合梁的构成与适用条件
唯
1）钢—混凝土组合梁组成
（1）钢梁由工字形截面或槽形截面构成，钢梁之间设横梁(横隔梁)，有时设小纵梁。
（2）钢梁上浇筑预应力钢筋混凝土，形成钢筋混凝土桥面板。
（3）钢梁与混凝土板之间设传剪器，二者共同工作。连续梁可在负弯矩区施加预应力或“强迫
位移法”调整负弯矩区内力。
2）钢—混凝土组合梁结构适用范围
扫码关注更多
第6页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
适用于城市大跨径或较大跨径的桥梁工程。
目的是减轻桥梁结构自重，尽量减少施工对现况交通与周边环境的影响。
注：图中1-纵向钢主梁，2-混凝土板，3-传剪器，4-桥面板钢筋
2.钢-混凝土结合梁施工
1）基本工艺流程
钢梁预制并焊接传剪器→架设钢梁→安装横梁(横隔梁)及小纵梁(有时不设小纵梁)→安装预制
混凝土板并浇筑接缝混凝土或支搭现浇混凝土桥面板的模板并铺设钢筋→现浇混凝土→养护→张拉
预应力束→拆除临时支架或设施。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）施工技术要点
（2）施工支架验算应考虑钢梁拼接荷载 、混凝土结构、施工荷载。
（3）浇筑前应对钢主梁的安装位置、高程 、纵横向连接及施工支架进行检
8
查验收。传剪器焊接
1
7
经检验合格后，方可浇筑。
8
4 9
信
3
微
系
联
一
唯
（4）现浇混凝土结构宜采用缓凝、早强、补偿收缩性混凝土。
（5）混凝土桥面结构应全断面连续浇筑，浇筑顺序：顺桥向应自跨中开始向支点处交汇，或由
一端开始浇筑；横桥向应先由中间开始向两侧扩展。
（6）桥面混凝土表面应符合纵横坡度要求，表面光滑、平整，应采用原浆抹面成型，并在其上
直接做防水层。不宜在桥面板上另做砂浆找平层。
（7）应随时监测主梁和施工支架的变形及稳定。
（8）混凝土强度达设计要求且预应力张拉完成方可卸落施工支架。
2.7.2 城市桥梁工程质量控制要点
7.钢-混凝土组合梁质量控制P125
注：此标题内容通读了解即可，视频中未作讲解
扫码关注更多
第7页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
施工前应制定专项施工方案，并应根据结构的特点和受力特性确定施工程序和施工工艺，应有防
止桥面板和接头混凝土开裂的预防措施。
对大跨度的钢梁，制造时应根据设计及施工控制的要求设置相应的预拱度。安装钢构件之前，复
测桥梁的墩台顶面高程、中线及各孔跨径；复测混凝土结合面的高程、纵横向轴线和表面平整度等。
现浇桥面板应采用符合设计规定的混凝土，配合比应进行专门设计。浇筑前，清理钢梁上翼缘和
连接件上的锈蚀、污垢及模板内的其他杂物。浇筑时，保证振捣密实，对桥面板顶面进行严格整平以
及防止混凝土开裂。
习题
【例题·多选】关于钢-混凝土结合梁施工技术的说法中，正确的有（ ）。【2019】
A.一般由钢梁和钢筋混凝土桥面板两部分组成
B.在钢梁与钢筋混凝土板之间设置传剪器的作用是使二者共同工作
C.适用于城市大跨径桥梁
D.桥面混凝土浇筑应分车道分段施工
E.浇筑混凝土桥面时，横桥向应由两侧向中间合拢
【答案】ABC
【解析】混凝土桥面结构应全断面连续浇筑，浇筑顺桥向应自跨中开始向支点处交汇，或由一端
开始浇筑；横桥向应先由中间开始向两7 8侧扩展。
1
9
【例题·案例二】背景资料【824023】
3
信
今夏某公司承建一座城市桥微梁二期匝道工程，为缩短建设周期，设计采用钢-混凝土结合梁结构，
系
跨径组合为3×（3×20）m，联桥面宽度7m，横断面路幅划分0.5m（护栏）+6m（车行道）+0.5m（护栏）。
题
上部结构横断面上布置5押片纵向H型钢梁，每跨间设置6根横向连系钢梁，形成钢梁骨架体系，桥面
准
板采用现浇C50钢筋混精凝土板；下部结构为盖梁及Ф130cm桩柱式墩，基础采用Ф130cm钢筋混凝土
钻孔灌注桩（一期已完成 ）；重力式U型桥台；桥面铺装采用厚6mSMA-13沥青混凝土。横断面如图2
所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
图2桥梁横断面构造示意图（尺寸单位：cm）
项目部编制的施工组织设计有如下内容：
（1）将上部结构的施工工序划分为：①钢梁制作、②桥面板混凝土土浇筑、③组合吊模拆除、
④钢梁安装、⑤组合吊模搭设、⑥养护、⑦构件A焊接、⑧桥面板钢筋制安，施工工艺流程为：①钢
梁制作→B→C→⑤组合吊模搭设→⑧桥面板钢筋制安→②桥面板混凝土浇筑→D→E。
（2）根据桥梁结构特点及季节对混凝土拌合物的凝结时间、强度形成和收缩性能等方面的需求，
设计给出了符合现浇桥面板混凝土的配合比。
扫码关注更多
第8页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（3）桥面板混凝土浇筑施工按上部结构分联进行，浇筑的原则和顺序严格执行规范的相关规定。
【问题】
1.写出图2中构件A的名称，并说明其作用。
2.指出施工工序B～E的名称（用背景资料中的序号①～⑧作答）。
3.施工组织设计（2）中，指出本项目桥面板混凝土配合比须考虑的基本要求。
4.指出桥面板混凝土浇筑施工的原则和顺序。
【参考答案】
1.A-传剪器；用于传递钢梁与钢筋混凝土板之间剪力，使钢梁和预应力混凝土板共同工作，增强
结构的整体性和稳定性。
2.B-⑦，C-④，D-⑥，E-③。
3.配合比需考虑的基本要求：应满足强度、工作性（和易性）、耐久性，兼顾经济性；宜采用缓
凝、早强、补偿收缩混凝土。
4.浇筑原则：桥面混凝土应全断面连续浇筑。
浇筑顺序：顺桥向应自跨中开始向支点处交汇，或由一端开始浇筑；横桥向应先由中间开始向两
侧扩展。
【总结】钢-混结合梁
大跨首选组合钢，专项方案带预防8 。
7
1
传剪先焊后架梁，先主后次不慌4 9忙。
8
3
可浇可制选择多，缓凝早强信还补偿。
微
系
浇筑从中向外推，百强张拉再上岗。
联
