2.1 工程测量技术
2.1.2 工程测量的实施与控制
1.机电工程测量的程序
无论是建筑安装工程还是工业安装工程的测量，其测量的基本程序都是：
确认永久基准点、线→设置基础纵、横向中心线→设置基础标高基准点→设置沉降观测点→安装过程测量控
制→实测记录。

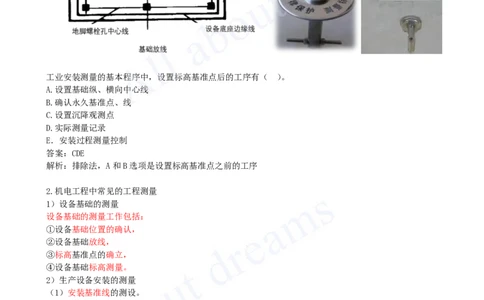

工业安装测量的基本程序中，设置标高基准点后的工序有（ ）。
A.设置基础纵、横向中心线
B.确认永久基准点、线
C.设置沉降观测点
D.实际测量记录
E．安装过程测量控制
答案：CDE
解析：排除法，A和B选项是设置标高基准点之前的工序
2.机电工程中常见的工程测量
1）设备基础的测量
设备基础的测量工作包括：
①设备基础位置的确认，
②设备基础放线，
③标高基准点的确立，
④设备基础标高测量。
2）生产设备安装的测量
（1）安装基准线的测设。
中心标板应在①浇灌基础时，配合土建埋设，也可待②基础养护期满后再埋设。放线就是根据施工图，按建
筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。设备安装基
准线不少于纵、横两条。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）安装标高基准点的测设。
安装标高基准点一般埋设在基础边缘且便于观测的位置。
安装标高基准点一般有两种：
一种是简单的标高基准点；另一种是预埋标高基准点。
采用钢制标高基准点时，应设置在靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。

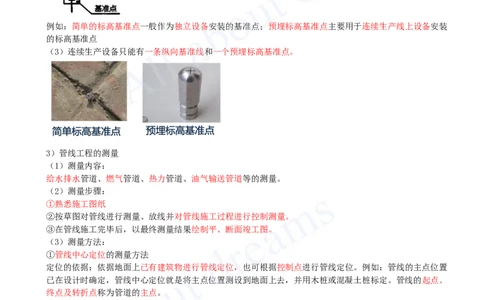

例如：简单的标高基准点一般作为独立设备安装的基准点；预埋标高基准点主要用于连续生产线上设备安装
的标高基准点
（3）连续生产设备只能有一条纵向基准线和一个预埋标高基准点。
3）管线工程的测量
（1）测量内容：
给水排水管道、燃气管道、热力管道、油气输送管道等的测量。
（2）测量步骤：
①熟悉施工图纸
②按草图对管线进行测量、放线并对管线施工过程进行控制测量。
③在管线施工完毕后，以最终测量结果绘制平、断面竣工图。
（3）测量方法：
①管线中心定位的测量方法
定位的依据：依据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。例如：管线的主点位置
已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩或混凝土桩标定。管线的起点、
终点及转折点称为管道的主点。
②管线高程控制的测量方法
例如：水准点一般都选在已有建筑物的墙角、台阶和基岩等处。如无适当的地面建筑，应提前埋设临时标桩
作为水准点。
③地下管线工程测量
地下管线工程测量必须在回填前进行，[注：天一文化专有版权，未经许可不可转发或复印传播]
要测量出管线的起止点、窨井的坐标和管顶标高，
再根据测量资料绘制竣工平面图和纵断面图。
地下管线工程回填前，不需要测量的项目是（ ）。
A.管线起点坐标
B.窨井位置坐标
C.管线顶端标高
D.管线中心标高
答案：D
解析：地下管线工程测量必须在回填前进行，要测量出管线的起止点、窨井的坐标和管顶标高。

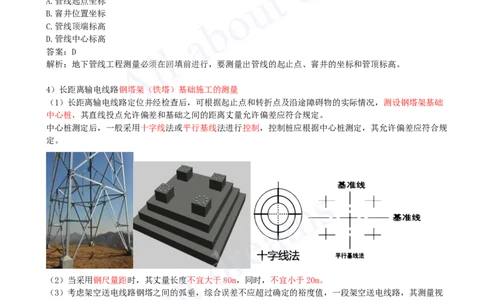

4）长距离输电线路钢塔架（铁塔）基础施工的测量
（1）长距离输电线路定位并经检查后，可根据起止点和转折点及沿途障碍物的实际情况，测设钢塔架基础
中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规
定。
（2）当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。
（3）考虑架空送电线路钢塔之间的弧垂，综合误差不应超过确定的裕度值，一段架空送电线路，其测量视
距长度，不宜超过400m。
钢尺测距≤80m
（4）大跨越档距测量。
在大跨越档距之间，通常采用电磁波测距法或解析法测量。[注：天一文化专有版权，未经许可不可转发或复印传播]
输电线路钢塔架档距约为320m，其基础施工时的档距测量应采用（ ）。
A.十字线法
B.电磁波测距法
C.钢尺量距法
D.平行基线法
答案：B
解析：大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量

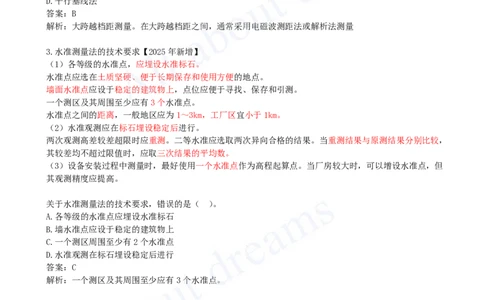

3.水准测量法的技术要求【2025年新增】
（1）各等级的水准点，应埋设水准标石。
水准点应选在土质坚硬、便于长期保存和使用方便的地点。
墙面水准点应设于稳定的建筑物上，点位应便于寻找、保存和引测。
一个测区及其周围至少应有3个水准点。
水准点之间的距离，一般地区应为1～3km，工厂区宜小于1km。
（2）水准观测应在标石埋设稳定后进行。
两次观测高差较差超限时应重测。二等水准应选取两次异向合格的结果。当重测结果与原测结果分别比较，
其较差均不超过限值时，应取三次结果的平均数。
（3）设备安装过程中测量时，最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但
其观测精度应提高。
关于水准测量法的技术要求，错误的是（ ）。
A.各等级的水准点应埋设水准标石
B.墙水准点应设于稳定的建筑物上
C.一个测区周围至少有2个水准点
D.水准观测在标石埋设稳定后进行
答案：C
解析：一个测区及其周围至少应有3个水准点。
4.施工过程控制测量技术要求
（2）设备安装时高程控制的水准点，可由厂区给定的标高基准点，引测至①稳固的建筑物或②主要设备的
基础上。
引测的精度，不应低于原水准的等级要求。
2.1.3 工程测量仪器的应用
1.水准仪
（1）水准仪的用途：水准仪的主要功能是用来测量标高和高程。水准仪是测量两点间高差的仪器，广泛用
于控制、地形和施工放样等测量工作。在水准仪上附有专用配件时，可组成激光水准仪。【2025新增】
（2）用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。在设备安装工程
项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.经纬仪
1）经纬仪的构造
经纬仪由基座、度盘（水平度盘和竖直度盘）和照准部三个部分组成。照准部上设有望远镜、水准管及读数
装置等部件。按读数设备分为游标经纬仪、光学经纬仪和激光经纬仪【2025新增】
2）经纬仪的应用
经纬仪的主要功能是测量①水平角和竖直角。主要应用于机电工程建（构）筑物②建立平面控制网的测量以
③及厂房（车间）立柱安装垂直度的控制测量。在机电安装工程中，用于测量④纵、横中心线，建立安装测
量控制网并在安装⑤全过程进行测量控制
光学经纬仪可用来测量（ ）。
A.中心线
B.距离
C.垂直度
D.标高
E.水平度
答案：AC
解析：经纬仪的可以测量纵横中心线和垂直度
3.全站仪
2）全站仪的应用【2025变化】
全站仪具有
①角度（水平角、竖直角）测量、
②距离（斜距、平距、高差）测量、
③三维坐标测量、
④导线测量、
⑤交会定点测量和放样测量等多种用途。[注：天一文化专有版权，未经许可不可转发或复印传播]
4.其他测量仪器
（1）电磁波测距仪的分类
电磁波测距仪按其所采用的载波可分为：
①微波测距仪、②激光测距仪、③红外测距仪。
后两者又统称为光电测距仪（激光、红外光）
（2）电磁波测距仪的应用
电磁波测距仪的测程在5～20km的称为中程测距仪，
测程在5km之内的称为短程测距仪
2）激光测量仪器
（1）激光测量仪器的分类
常见的激光测量仪器有：
①激光准直仪
②激光指向仪
③激光垂准仪
④激光经纬仪
⑤激光水准仪和
⑥激光平面仪等
①激光准直仪和激光指向仪。
主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控
制。
如水泥回转窑同心度的找正测量。
②激光垂准仪。[注：天一文化专有版权，未经许可不可转发或复印传播]
激光垂准仪又称为激光铅垂仪，是一种专用的铅直定位仪器。激光垂准仪主要用于高层建筑、烟囱、电梯等
施工过程中平面控制点的竖向引测和垂直度的测量。
③激光经纬仪。
主要应用于施工及设备安装中的定线、定位和测设已知角度。
④激光水准仪。
激光水准仪除具有普通水准仪的功能外，尚可作准直导向之用。如在水准尺上装自动跟踪光电接收靶，即可
进行激光水准测量。
⑤激光平面仪。
激光平面仪是一种建筑施工用的多功能激光测量仪器，适用于提升施工的滑模平台、网形屋架的水平控制和
大面积混凝土楼板支模、灌注及抄平工作。在机电工程中可用于大型储罐倒装法施工时罐体提升时的水平控
制。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：在机电工程测量过程中，两条中心线名称是什么？用什么仪器测量？高程测量用什么仪器？
答案：
（1）纵向中心线和横向中心线
（2）经纬仪
（3）水准仪
