4.3 电气装置安装技术
4.3.1 变配 电装置安装技术
4.3.2 电动 机设备安装技术
4.3.3 输配 电线路施工技术
4.3.4 防雷 与接地装置施工技术

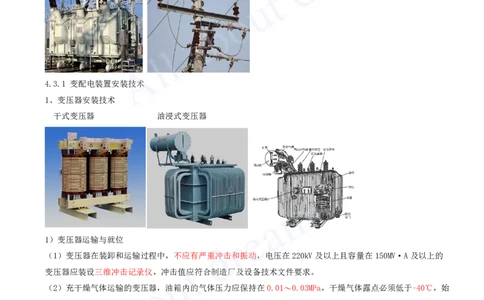

4.3.1 变配电装置安装技术
1、变压器安装技术
干式变压器 油浸式变压器
1）变压器运输与就位
（1）变压器在装卸和运输过程中，不应有严重冲击和振动，电压在220kV及以上且容量在150MV·A及以上的
变压器应装设三维冲击记录仪，冲击值应符合制造厂及设备技术文件要求。
（2）充干燥气体运输的变压器，油箱内的气体压力应保持在0.01〜0.03MPa，干燥气体露点必须低于-40℃，始
终保持为正压力，并设置压力表进行监视。
（3）变压器在运输途中，应采取防雨及防潮措施。
（4）当利用机械牵引变压器时，牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角不得超过
15°，并采取防滑、防溜措施，牵引速度不应超过2m/min。
（5）变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上部的吊环仅作吊芯检查
用，严禁用此吊环吊装整台变压器。[注：天一文化专有版权，未经许可不可转发或复印传播]
（6）变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器，除制造厂规定不需要设置安装
坡度外，应使变压器顶盖沿气体继电器的气流方向有1.0%〜1.5%的升高坡度。

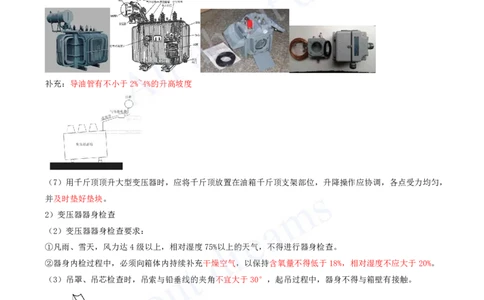

补充：导油管有不小于2%~4%的升高坡度
（7）用千斤顶顶升大型变压器时，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各点受力均匀，
并及时垫好垫块。
2）变压器器身检查
（2）变压器器身检查要求：
①凡雨、雪天，风力达4级以上，相对湿度75%以上的天气，不得进行器身检查。
②器身内检过程中，必须向箱体内持续补充干燥空气，以保持含氧量不得低于18%，相对湿度不应大于20%。
（3）吊罩、吊芯检查时，吊索与铅垂线的夹角不宜大于30°，起吊过程中，器身不得与箱壁有接触。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）检查内容：铁芯检查；绕组检查；绝缘围屏检查；引出线绝缘检查；无励磁调压切换装置的检查；有载调
压切换装置的检查；绝缘屏障检查；强迫油循环管路与下轭绝缘接口部位检查。
（5）器身检查完毕后，必须用合格的变压器油进行冲洗，不得有遗留杂物。
3）本体及附件安装
（1）法兰连接面应平整、清洁；密封垫圈应使用产品技术文件要求的清洁剂擦拭干净，其安装位置应准确；其
搭接处的厚度应与原厚度相同，橡胶密封垫的压缩量不宜超过其厚度的1/3；法兰螺栓应按对角线位置依次均匀
紧固，紧固后的法兰间隙应均匀。
（2）有载调压切换装置切换开关的触头及其连接线应完整无损，接触可靠；其限流电阻应完好，无断裂现象。

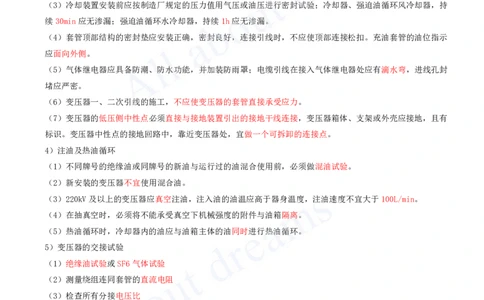

（3）冷却装置安装前应按制造厂规定的压力值用气压或油压进行密封试验；冷却器、强迫油循环风冷却器，持
续30min应无渗漏；强迫油循环水冷却器，持续1h应无渗漏。
（4）套管顶部结构的密封垫应安装正确，密封良好，连接引线时，不应使顶部连接松扣。充油套管的油位指示
应面向外侧。
（5）气体继电器应具备防潮、防水功能，并加装防雨罩；电缆引线在接入气体继电器处应有滴水弯，进线孔封
堵应严密。
（6）变压器一、二次引线的施工，不应使变压器的套管直接承受应力。
（7）变压器的低压侧中性点必须直接与接地装置引出的接地干线连接，变压器箱体、支架或外壳应接地，且有
标识。变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。
4）注油及热油循环
（1）不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。
（2）新安装的变压器不宜使用混合油。
（3）220kV及以上的变压器应真空注油，注入油的油温应高于器身温度，注油速度不宜大于100L/min。
（4）在抽真空时，必须将不能承受真空下机械强度的附件与油箱隔离。
（5）热油循环时，冷却器内的油应与油箱主体的油同时进行热油循环。
5）变压器的交接试验
（1）绝缘油试验或SF6气体试验
（2）测量绕组连同套管的直流电阻
（3）检查所有分接电压比
（4）检查变压器的三相连接组别
（5）测量铁芯及夹件的绝缘电阻
（6）测量绕组连同套管的绝缘电阻、吸收比
（7）绕组连同套管的交流耐压试验
（8）额定电压下的冲击合闸试验
（9）变压器的相位[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）测量绕组连同套管的直流电阻
①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
②1600kVA及以下三相变压器，各相绕组之间的差别不应大于4%； 无中性点引出的绕组，线间各绕组之间差别
不应大于2%。
③1600kVA以上变压器，各相绕组之间差别不应大于2%； 无中性点引出的绕组，线间差别不应大于1%。
（3）检查所有分接电压比
①电压等级在35kV以下，电压比小于3的变压器电压比允许偏差应为±1%。
②其他所有变压器额定分接下，电压比允许偏差不应超过±0.5%。
③其他分接的电压比应在变压器阻抗电压值（％）的1/10以内，且允许偏差应为±1%。

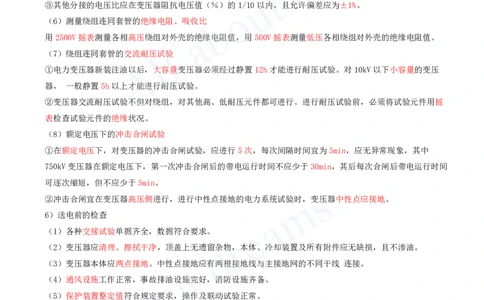

（6）测量绕组连同套管的绝缘电阻、吸收比
用2500V摇表测量各相高压绕组对外壳的绝缘电阻值，用500V摇表测量低压各相绕组对外壳的绝缘电阻值。
（7）绕组连同套管的交流耐压试验
①电力变压器新装注油以后，大容量变压器必须经过静置12h才能进行耐压试验。对10kV以下小容量的变压
器， 一般静置5h以上才能进行耐压试验。
②变压器交流耐压试验不但对绕组，对其他高、低耐压元件都可进行。进行耐压试验前，必须将试验元件用摇
表检查试验元件的绝缘状况。
（8）额定电压下的冲击合闸试验
①在额定电压下，对变压器的冲击合闸试验，应进行5次，每次间隔时间宜为5min，应无异常现象，其中
750kV变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min，其后每次合闸后带电运行时间
可逐次缩短，但不应少于5min。
②冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压器中性点应接地。
6）送电前的检查
（1）各种交接试验单据齐全，数据符合要求。
（2）变压器应清理、擦拭干净，顶盖上无遗留杂物，本体、冷却装置及所有附件应无缺损，且不渗油。
（3）变压器本体应两点接地。中性点接地应有两根接地线与主接地网的不同干线 连接。
（4）通风设施工作正常，事故排油设施完好，消防设施齐备。
（5）保护装置整定值符合规定要求，操作及联动试验正常。
7）送电试运行
（1）变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。
（2）变压器应进行5次空载全压冲击合闸，应无异常情况。
（3）要注意冲击电流，空载电流，一、二次电压及温度，并做好试运行记录。
（4）变压器空载运行24h，无异常情况，方可投入负荷运行。
2、气体绝缘金属封闭开关（GIS）设备安装技术
1）运输与保管[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）GIS设备在运输和装卸工程中不得倒置、倾翻、碰撞和受到剧烈振动。
（2）GIS设备运到现场后，应对充有干燥气体的单元或部件进行检查，其压力值应符合技术文件要求。
（3）对于有防潮要求的附件、备件、专用工器具及设备专用材料应置于干燥的室内，特别是组装用“O”形
圈、吸附剂等。
2）安装与调整
（1）GIS设备基础混凝土强度应达到设备安装要求，预埋件接地应良好。
（2）装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应采取防尘、防潮措施。
（3）套管采用瓷外套时，瓷套与金属法兰胶装部位应牢固密实并涂有性能良好的防水胶；套管采用硅橡胶外套
时，外观不得有裂纹、损伤、变形。
（4）密度继电器与设备本体六氟化硫气体管道的连接，应满足可与设备本体管路系统隔离，以便对密度继电器
进行校验。
（5）在每次内检、安装和试验工作结束后，应清点用具、用品，检查确认无遗留物后方可封盖。
3）六氟化硫气体充注
（1）新六氟化硫气体应有出厂检验报告及合格证明文件。运到现场后，每瓶均应做含水量检验。
（2）六氟化硫气瓶的安全帽、防震圈应齐全，搬运时严禁抛掷溜放。
（3）气体充入前应按技术文件要求对设备内部进行真空处理。
4）交接试验
（1）六氟化硫气体绝缘金属封闭开关设备交接试验项目主要包括：测量主回路的导电电阻；密封性试验；测量
六氟化硫气体含水量；主回路交流耐压试验；操动试验以及气体密度继电器、压力表和压力动作阀的检查。
（2）密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。
（3）气体含水量的测量应在封闭式组合电器充气24h后进行。
（4）进行组合电器的操动试验时，联锁与闭锁装置动作应准确可靠。[注：天一文化专有版权，未经许可不可转发或复印传播]
5）交接验收
（1）GIS设备中的断路器、隔离开关、接地开关及其操动机构的联动应正常、无卡阻现象；分、合闸指示应正
确；辅助开关及电气闭锁应动作正确、可靠。
（2）GIS设备室内通风、报警系统应完好。
（3）六氟化硫气体漏气率和含水量应符合技术文件要求。
3、断路器安装技术
1）运输与保管
（1）运输过程中不得倒置、强烈振动和碰撞。灭弧室的运输应按易碎品的规定进行。
（2）灭弧室、瓷套与铁件间应粘合牢固、无裂纹及破损。
（3）定期检查灭弧室内压力，并做好记录，有异常情况应及时采取措施。
2）真空断路器安装
（1）安装应垂直，固定应牢固，相间支持瓷套应在同一水平面上。
（2）三相联动连杆的拐臂应在同一水平面上，拐臂角度应一致。
（3）具备慢分、慢合功能的，在安装完毕后，应先进行手动缓慢分、合闸操作，手动操作正常，方可进行电动
分、合闸操作。
3）六氟化硫断路器安装
（1）均压电容、合闸电阻应经现场试验，应符合技术文件要求。
（2）操动机构零件应齐全，轴承应光滑、无卡涩，铸件应无裂纹或焊接不良。
（3）罐式断路器安装前，应核对电流互感器二次绕组排列次序及变比、极性、级次等。
（4）灭弧室组装时，空气相对湿度应小于80%，并应采取防尘、防潮措施。
（5）断路器支架或底架与基础的垫片不宜超过3片，其总厚度不应大于10mm。
4）真空断路器交接试验
（1）真空断路器交接试验项目主要包括：
测量绝缘电阻；测量每相导电回路的电阻；交流耐压试验；测量断路器的分、合闸时间，测量分、合闸的同期
性，测量合闸时触头的弹跳时间；测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻以及断路器操动
机构的试验等。
（2）测量每相导电回路的电阻应采用电流不小于100A的直流压降法。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）应在断路器合闸及分闸状态下分别进行交流耐压试验。
（4）测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间时，应在断路器
额定电压下进行。
5）六氟化硫断路器交接试验
（1）六氟化硫断路器交接试验项目主要包括：
测量绝缘电阻；测量每相导电回路电阻；交流耐压试压；测量断路器分、合闸时间；测量断路器分、合闸速
度；测量断路器分、合闸同期性及配合时间；测量断路器分、合闸线圈绝缘电阻及直流电阻；断路器操动机构
试验；六氟化硫气体含水量以及密封性试验等。
（2）交流耐压试验在六氟化硫气体为额定值时进行，试验电压应按出厂试验电压的80%确定。
（3）110kV以下电压等级应进行合闸对地和断口间耐压试验。
（4）测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ。
6）交接验收
（1）断路器与操动机构联动应正常、无卡阻；分、合闸指示应正确；辅助开关动作应准确、可靠。
（2）密度继电器的报警、闭锁值应符合技术文件的要求，电气回路传动应正确。
（3）设备引下线连接应可靠且不应使设备接线端子承受超过允许的应力。
4、隔离开关、负荷开关安装技术
1）运输与保管
（1）设备运输箱应按其不同保管要求置于平整、无积水且坚硬的场地。
（2）装有触头及操动机构金属传动部件的箱子应有防潮措施。
（3）瓷件应无裂纹、破损；瓷瓶与金属法兰胶装部位应牢固密实，并应涂有性能良好的防水胶。
2）安装与调整
（1）设备支架安装后，检查支架柱轴线，行、列的定位轴线允许偏差为5mm， 同相根开允许偏差为10mm。
（2）隔离开关相间连杆应在同一水平线上。
（3）隔离开关的各支柱绝缘子安装时可用金属垫片校正其水平或垂直偏差，使触头相互对准、接触良好。
（4）操动机构的零部件应齐全，固定连接部件应紧固，转动部分应涂以适合当地条件的润滑脂。
（5）电动操作前，应先进行多次手动分、合闸，机构动作应正确。
（6）限位装置应准确可靠，到达规定分、合极限位置时，应可靠切除电源。
（7）机构箱应密闭良好、防雨防潮性能良好，箱内安装有防潮装置时，加热器与各元件、电缆及电线的距离应
大于50mm。
（8）具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；从合到分时，触头的断开
顺序应相反。
（9）触头应接触紧密，表面应平整、清洁，并应涂以薄层中性凡士林。
（10）设备连接端子应涂以薄层电力复合脂，连接螺栓应齐全、紧固。
（11）带有接地刀的隔离开关，接地刀与主触头间的机械或电气闭锁应准确可靠。[注：天一文化专有版权，未经许可不可转发或复印传播]
（12）在负荷开关合闸时，主固定触头应与主刀可靠接触；分闸时，三相的灭弧刀片应同时跳离固定灭弧触
头。
3）交接试验
（1）隔离开关、负荷开关交接试验项目主要包括：
测量绝缘电阻；测量负荷开关导电回路电阻；交流耐压试验；检查操动机构线圈的最低动作电压以及操动机构
的试验等。
（2）测量绝缘电阻时，应测量隔离开关与负荷开关的有机材料传动杆的绝缘电阻。
（3）三相同一箱体的负荷开关，应按相间及相对地进行耐压试验，还应按产品技术条件规定进行每个断口的交
流耐压试验。
（4）35kV及以下电压等级的隔离开关可在母线安装完毕后一起进行交流耐压试验。
4）交接验收
（1）相间距离及分闸时触头打开角度和距离，应符合技术文件的要求。
（2）垂直连杆应无扭曲变形。
（3）开关底座、垂直连杆、接地端子箱以及操动机构箱应可靠接地。
5、避雷器安装技术
1）运输与保管
（1）避雷器在运输存放过程中应正置立放，不得倒置和受到冲击与碰撞，复合外套的避雷器不得与酸碱等腐蚀
性物品放在同一车厢内运输。
（2）避雷器不得随意拆开，破坏密封。
2）避雷器安装
（1）带自闭阀的避雷器宜进行压力检查，压力值应符合技术文件要求。
（2）避雷器的绝缘底座安装应水平。
（3）避雷器各连接处的金属接触表面应洁净、无氧化膜和油漆、导通良好。
（4）并列安装的避雷器三相中心应在同一直线上，相间中心距离允许偏差为10mm， 铭牌应位于易于观察的一
侧。
（5）避雷器的排气通道应通畅，排气口不得朝向巡检通道，排出的气体不致引起相间或对地闪络，并不得喷及
其他电气设备。
（6）监测仪安装位置应一致、便于观察，接地应可靠，监测仪计数器应调至同一值。
3）交接试验
（1）金属氧化物避雷器的交接试验项目主要包括：
测量金属氧化物避雷器及基座绝缘电阻；
测量金属氧化物避雷器的工频参考电压和持续电流；
测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流；[注：天一文化专有版权，未经许可不可转发或复印传播]
检查放电计数器动作情况及监视电流表指示；
工频放电电压试验。
（2）测量金属氧化物避雷器及基座绝缘电阻：
1kV以下电压等级，应采用500V兆欧表，绝缘电阻值不应小于2MΩ；
35kV及以下电压等级，应采用2500V兆欧表，绝缘电阻值不应小于1000MΩ；
35kV以上电压等级，应采用5000V兆欧表，绝缘电阻值不应小于2500MΩ。
（3）工频放电电压试验时，放电后应快速切除电源，切断电源时间不应大于0.5s，过流保护动作电流应控制在
0.2～0.7A之间。
4）交接验收
（1）避雷器密封应良好，外表应完整、无缺损。
（2）避雷器应安装牢固，均压环应水平。
（3）放电计数器和在线监测仪密封应良好，绝缘垫及接地应良好、牢固。
6、互感器安装技术
1）运输与保管
（1）互感器在运输、保管期间应防止受潮、倾倒或遭受机械损伤。
（2）互感器整体起吊时，吊索应固定在规定的吊环上，并不得损伤伞裙。
2）互感器安装
（1）互感器支架封顶板安装面应水平；并列安装的应排列整齐，同一组互感器的极性方向应一致。
（2）电容式电压互感器应根据产品成套供应的组件编号进行安装，不得互换。组件连接处的接触面应除去氧化
层，并涂以电力复合脂。
（3）安装在环境0℃及以下地区的均压环应在最低处打放水孔。
（4）零序电流互感器的安装不应使构架或其他导磁体与互感器铁芯直接接触，或与其构成磁回路分支。
（5）互感器的外壳应可靠接地。
（6）电流互感器的备用二次绕组端子应先短路后接地。
3）交接试验
（1）互感器交接试验项目主要包括：
测量绝缘电阻；测量35kV及以上电压等级的互感器的介质损耗因数及电容量；局部放电试验；交流耐压试验；
绝缘介质性能试验；测量绕组的直流电阻；检查绕组组别和极性；误差及变比测量；电流互感器励磁特性曲线
测量。
（2）测量一次绕组间的绝缘电阻，电阻值不宜低于1000MΩ， 由于结构原因无法测量时可不测量。
（3）测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，电阻值不宜低于1000MΩ。
（4）局部放电测量宜与交流耐压试验同时进行。
（5）互感器交流耐压试验应按出厂试验电压的80%进行，并应在高压侧监视施加电压。[注：天一文化专有版权，未经许可不可转发或复印传播]
（6）用于关口计量的互感器应进行误差测量；用于非关口计量的互感器应检查互感器变比。
（7）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性曲线测量。
