6.2 工业机电工程设计与施工标准
6.2.1 石油化工工程设计与施工标准
6.2.2 电力工程设计与施工标准
6.2.3 冶炼工程设计与施工标准

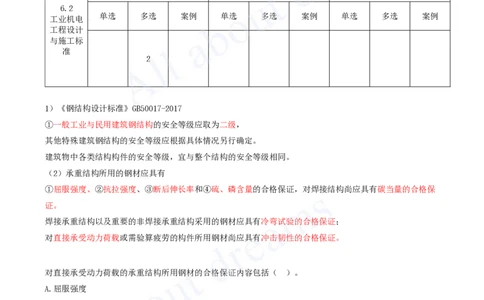

2024年 2023年 2022年
6.2
单选 多选 案例 单选 多选 案例 单选 多选 案例
工业机电
工程设计
与施工标
准
2
1）《钢结构设计标准》GB50017-2017
①一般工业与民用建筑钢结构的安全等级应取为二级，
其他特殊建筑钢结构的安全等级应根据具体情况另行确定。
建筑物中各类结构构件的安全等级，宜与整个结构的安全等级相同。
（2）承重结构所用的钢材应具有
①屈服强度、②抗拉强度、③断后伸长率和④硫、磷含量的合格保证，对焊接结构尚应具有碳当量的合格保
证。
焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证；
对直接承受动力荷载或需验算疲劳的构件所用钢材尚应具有冲击韧性的合格保证。
对直接承受动力荷载的承重结构所用钢材的合格保证内容包括（ ）。
A.屈服强度
B.抗拉强度
C.体积重量
D.断后伸长率
E.冲击韧性
答案：ABDE
解析：本题考查承重结构所用的钢材应具有的合格保证
①屈服强度、②抗拉强度、③断后伸长率和④硫、磷含量的合格保证，对焊接结构尚应具有碳当量的合格保
证。[注：天一文化专有版权，未经许可不可转发或复印传播]
焊接承重结构以及重要的非焊接承重结构采用的钢材应具有冷弯试验的合格保证；
对直接承受动力荷载或需验算疲劳的构件所用钢材尚应具有冲击韧性的合格保证。
（3）高温环境下的钢结构温度超过100℃时，应进行结构温度作用验算，并应根据不同情况采取防护措施：
①当钢结构可能受到炽热熔化金属的侵害时，应采用砌块或耐热固体材料做成的隔热层加以保护。
②当钢结构可能受到短时间的火焰直接作用时，应采用加耐热隔热涂层、热辐射屏蔽等隔热防护措施。
③当高温环境下钢结构的承载力不满足要求时，应采取增大构件截面、采用耐火钢或采用加耐热隔热涂层、热
辐射屏蔽、水套等隔热降温措施。

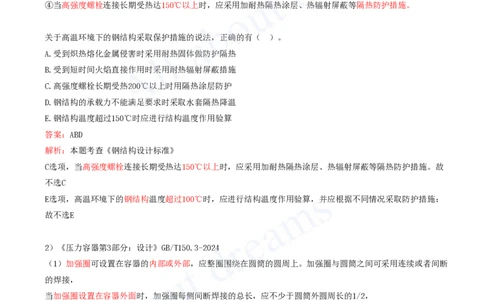

④当高强度螺栓连接长期受热达150℃以上时，应采用加耐热隔热涂层、热辐射屏蔽等隔热防护措施。
关于高温环境下的钢结构采取保护措施的说法，正确的有（ ）。
A.受到炽热熔化金属侵害时采用耐热固体做防护隔热
B.受到短时间火焰直接作用时采用耐热辐射屏蔽措施
C.高强度螺栓长期受热200℃以上时用隔热涂层防护
D.钢结构的承载力不能满足要求时采取水套隔热降温
E.钢结构温度超过150℃时应进行结构温度作用验算
答案：ABD
解析：本题考查《钢结构设计标准》
C选项，当高强度螺栓连接长期受热达150℃以上时，应采用加耐热隔热涂层、热辐射屏蔽等隔热防护措施。故
不选C
E选项，高温环境下的钢结构温度超过100℃时，应进行结构温度作用验算，并应根据不同情况采取防护措施：
故不选E
2）《压力容器第3部分：设计》GB/T150.3-2024
（1）加强圈可设置在容器的内部或外部，应整圈围绕在圆筒的圆周上。加强圈与圆筒之间可采用连续或者间断
的焊接，
当加强圈设置在容器外面时，加强圈每侧间断焊接的总长，应不少于圆筒外圆周长的1/2，
当设置在容器里面时，应不少于圆筒内圆周长的1/3
焊脚尺寸不得小于相焊件中较薄件的厚度
（3）容器上的开孔宜避开容器焊接接头
（4）补强材料宜与壳体材料相同。
下列描述的内容不符合压力容器设计标准的是（ ）。
A.补强材料宜与壳体材料相同[注：天一文化专有版权，未经许可不可转发或复印传播]
B.加强圈只能设置在容器的内部
C.容器上的开孔宜避开容器焊接接头
D.设置在容器里面时，应不少于圆简内圆周长的1/3
答案：B
解析：本题考查《压力容器第3部分：设计》
B选项，加强圈可设置在容器的内部或外部
1）《钢结构工程施工质量验收标准》GB50205-2020

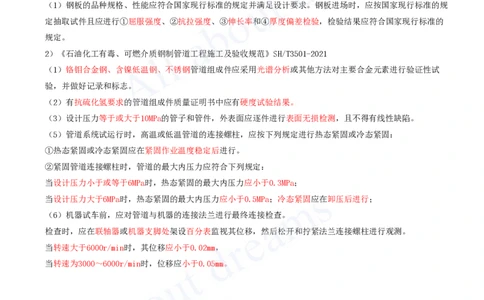

（1）钢板的品种规格、性能应符合国家现行标准的规定并满足设计要求。钢板进场时，应按国家现行标准的规
定抽取试件且应进行①屈服强度、②抗拉强度、③伸长率和④厚度偏差检验，检验结果应符合国家现行标准的
规定。
2）《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH/T3501-2021
（1）铬钼合金钢、含镍低温钢、不锈钢管道组成件应采用光谱分析或其他方法对主要合金元素进行验证性试
验，并做好记录和标志。
（2）有抗硫化氢要求的管道组成件质量证明书中应有硬度试验结果。
（3）设计压力等于或大于10MPa的管子和管件，外表面应逐件进行表面无损检测，且不得有线性缺陷。
（5）管道系统试运行时，高温或低温管道的连接螺柱，应按下列规定进行热态紧固或冷态紧固：
①热态紧固或冷态紧固应在紧固作业温度稳定后进行。
②紧固管道连接螺柱时，管道的最大内压力应符合下列规定：
当设计压力小于或等于6MPa时，热态紧固的最大内压力应小于0.3MPa；
当设计压力大于6MPa时，热态紧固的最大内压力应小于0.5MPa；冷态紧固应在卸压后进行；
（6）机器试车前，应对管道与机器的连接法兰进行最终连接检查。
检查时，应在联轴器或机器支脚处架设百分表监视其位移，然后松开和拧紧法兰连接螺柱进行观测。
当转速大于6000r/min时，其位移应小于0.02mm，
当转速为3000～6000r/min时，位移应小于0.05mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
《石油化工静设备安装工程施工质量验收规范》GB50461-2008
（3）设备采用垫铁组找正找平时，垫铁按下列规定设置垫铁组：
①裙式支座每个地脚螺栓近旁应至少设置1组垫铁；
鞍式支座、耳式支座每个地脚螺栓应对称设置2组垫铁；
球形储罐支柱式支座，每个地脚螺栓近旁应对称设置2组垫铁；
其他支柱式支座每个地脚螺栓近旁宜设置1组垫铁。
②有加强筋的设备支座，垫铁应垫在加强筋下。

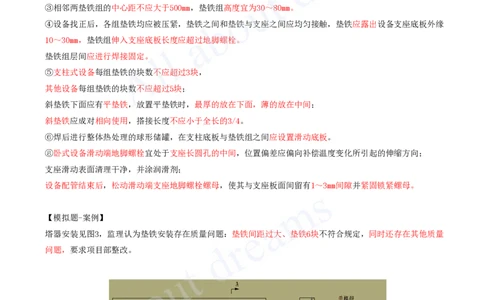

③相邻两垫铁组的中心距不应大于500mm，垫铁组高度宜为30～80mm。
④设备找正后，各组垫铁均应被压紧，垫铁之间和垫铁与支座之间应均匀接触，垫铁应露出设备支座底板外缘
10～30mm，垫铁组伸入支座底板长度应超过地脚螺栓。
垫铁组层间应进行焊接固定。
⑤支柱式设备每组垫铁的块数不应超过3块，
其他设备每组垫铁的块数不应超过5块；
斜垫铁下面应有平垫铁，放置平垫铁时，最厚的放在下面，薄的放在中间；
斜垫铁应成对相向使用，搭接长度不应小于全长的3/4。
⑥焊后进行整体热处理的球形储罐，在支柱底板与垫铁组之间应设置滑动底板。
⑧卧式设备滑动端地脚螺栓宜处于支座长圆孔的中间，位置偏差应偏向补偿温度变化所引起的伸缩方向；
支座滑动表面清理干净，并涂润滑剂；
设备配管结束后，松动滑动端支座地脚螺栓螺母，使其与支座板面间留有1～3mm间隙并紧固锁紧螺母。
【模拟题-案例】
塔器安装见图3，监理认为垫铁安装存在质量问题：垫铁间距过大、垫铁6块不符合规定，同时还存在其他质量
问题，要求项目部整改。[注：天一文化专有版权，未经许可不可转发或复印传播]
问题：图3中的质题问题应如何整改？
答案：图4中的质量问题整改
（1）垫铁间距550mm过大，应在中间加一组垫铁
（2）垫铁块数过多，应调整为5块
（3）螺栓应用双螺母锁紧
案例实操
背景资料
二级氧化反应器初步找平找正后（图3），在地脚螺栓灌浆前，进行验收时，被监理要求整改，整改后符合要
求。
图3 二级氧化反应器初步找平找正后安装示意图
问题：图3的二级氧化反应器安装固定为什么被监理要求整改？
答案：
因为氧化反应器是高温工作的设备，考虑设备的热膨胀，
安装时地脚螺栓应在支座底板长孔的中间，
位移偏差应偏向补偿温度变化所引起的伸缩方向。
所以图3的二级氧化反应器安装固定被监理要求整改。
4）《石油化工大型设备吊装工程施工技术规程》
（2）吊耳及吊索具要求：
①设备出厂前应按设计要求做吊耳检测，并出具检测报告。设备到场后应对吊耳外观质量进行检查，必要时进
行无损检测。现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测，检测按照《承压设备无损检测第5[注：天一文化专有版权，未经许可不可转发或复印传播]
部分：渗透检测》进行，I级合格。
（4）地耐力检测应符合下列要求：
②设备吊装常用的地基处理方法有碾压法、换填法、强夯法（强夯置换法）、桩基法。
③常用的地耐力检测方法有压重法。
压重块应静置24h，测量记录压重块4个位置的沉降量，若四个点最大沉降量不大于50mm，则证明处理的地基合
格。
（5）吊车吊装要求：
①设备吊装重量不得大于吊车在该工况下的额定起重量。
②设备与吊臂之间的安全距离宜大于500mm。
③当采用两台起重机作为主吊，抬吊高、细设备，起重机起重能力宜相同。每台起重机的吊装载荷不得超过其
额定起重能力的80%
2）《风力发电工程施工与验收规范》GB/T51121-2015
（1）当风速大于制造厂家的规定时，不得进行塔架、机舱、风轮、叶片等部件的吊装作业。制造厂家未规定安
装风速的，
叶片和风轮安装风速不宜超过8m/s，
塔架、机舱安装风速不宜超过10m/s。
3）《光伏发电站施工规范》GB50794-2012
（1）固定式支架及手动可调支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打
孔。
（2）同一光伏组件或光伏组件串的正负极不应短接。
（3）严禁在雨中进行光伏组件的连线工作。
（4）汇流箱进线端及出线端与汇流箱地端绝缘电阻不应小于20MΩ。
（5）逆变器交流侧和直流侧电缆接线前应检查电缆绝缘，校对电缆相序和极性。
（6）逆变器停运后，需打开盘门进行检测时，必须切断直流、交流和控制电源，并确认无电压残留后，在有人
监护的情况下进行。
1）《高炉炼铁工程设计规范》GB50427-2015
（1）高炉炼铁工程设计，应设置
①副产物和能源回收利用、②节能降耗的环保设施。
（3）混合煤、烟煤制粉系统必须按惰性干燥气体设计，循环气体中的氧含量不应大于11%
（4）高炉冷却水系统的供水必须安全可靠，不得断水。
王建波老师：高炉炼铁工程设计中，属于环保设施的有哪些？
1）《炼钢机械设备工程安装验收规范》GB50403-2017
（1）炼钢设备中通氧的零部件及管路严禁沾有油脂，安装前应严格检查，沾有油脂时必须进行脱脂。
（2）转炉炉体水冷炉口、副枪机余热锅炉安装完成后必须按设计技术文件的规定进行水压试验和通水试验。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）电弧炉水冷系统、电极臂及电极夹持头水冷系统必须按设计技术文件的规定进行水压试验和通水试验。
（4）钢包精炼转炉的炉盖水冷系统、电极夹持头水冷系统必须按设计技术文件的规定进行水压试验和通水试
验。
（5）钢包真空精炼炉及真空吹氧脱碳炉设备安装罐盖水冷系统必须按设计技术文件的规定进行水压试验和通水
试验。
（6）循环真空脱气精炼炉设备脱气室水冷系统必须按设计技术文件的规定进行水压试验和通水试验。
（7）结晶器必须按设计技术文件的规定进行水压试验和工作压力下的通水试验。
电弧炉的水冷系统安装完成后，必须进行的试验有（ ）。
A.水压试验
B.真空试验
C.通水试验
D.灌水试验
E.严密性试验
答案：AC
解析：电弧炉水冷系统、电极臂及电极夹持头水冷系统必须按设计技术文件的规定进行水压试验和通水试验。
