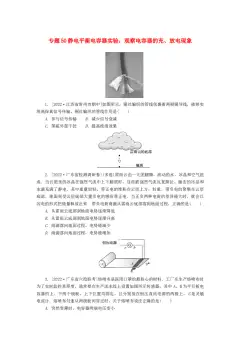

专题 50 静电平衡 电容器实验：观察电容器的充、放电现
象
1．[2022·江苏省常州市期中]如图所示，铜丝编织的管线包裹着两根铜导线，能够实现
高保真信号传输，铜丝编织的管线作用是( )
A．参与信号传输 B．减少信号衰减
C．屏蔽外部干扰 D．提高绝缘效果
2．[2022·广东省检测调研卷](多选)雷雨云由一大团翻腾、波动的水、冰晶和空气组成．
当云团里的冰晶在强烈气流中上下翻滚时，这些被强烈气流反复撕扯、撞击的冰晶和水滴
充满了静电．其中重量较轻、带正电的堆积在云层上方；较重、带负电的聚集在云层底部
地面则受云层底部大量负电的感应带正电．当正负两种电荷的差异极大时，就会以闪电的
形式把能量释放出来．带负电荷雨滴从雷雨云底部落到地面过程，正确的是( )
A．从雷雨云底部到地面电势逐渐降低
B．从雷雨云底部到地面电势逐渐升高
C．雨滴落向地面过程，电势能减少
D．雨滴落向地面过程，电势能增加
3．[2022·广东省六校联考]熔喷布是医用口罩的最核心的材料．工厂在生产熔喷布时为
了实时监控其厚度，通常要在生产流水线上设置如图所示传感器，其中 A、B为平行板电
容器的上、下两个极板，上下位置均固定，且分别接在恒压直流电源的两极上，G是灵敏
电流计．熔喷布匀速从两极板间穿过时，关于熔喷布说法正确的是( )
A．突然变薄时，电容器两端电压变小
B．突然变薄时，极板上所带的电荷量增加
C．突然变厚时，有自b向a的电流流过灵敏电流计
D.厚度未发生变化时，灵敏电流计读数不为零4．[2022·浙江省七彩阳光期中]如图是科学家们在实验室里模拟平行金属板间电场线的
分布图，其中左边电极为正，右边电极为负，且两极板电势差保持不变，忽略边际效应．
下列说法正确的是( )
A．图中A点场强大于B点场强
B．图中A点电势等于B点电势
C．正极板固定不动，将负极板向右平移，则平行板之间的电场强度比示意图中的电
场强度要大
D．负极板固定不动，将正极板向右平移，则将某负点电荷从 A移动到B克服电场力
做功比示意图中做功要多
5．[2022·江西赣州模拟]如图所示，平行板电容器与电动势为E′的直流电源(内阻不计)
连接，下极板接地，静电计所带电荷量很少，可被忽略，一带负电油滴被固定于电容器中
的P点．现将平行板电容器的上极板竖直向下平移一小段距离，则下列说法正确的是(
)
A．平行板电容器的电容将变小
B．带电油滴的电势能将减少
C．静电计指针张角变小
D．若将上极板与电源正极断开后再将下极板左移一小段距离，则带电油滴所受电场
力不变
6．[2022·山东省青岛市二模]某实验小组利用如下器材测量电容器的电容：直流稳压电
源、待测电容器(额定电压12 V)、定值电阻R ＝120 Ω、定值电阻R ＝80 Ω、电流传感器、
1 2
数据采集器和计算机、单刀双掷开关S、导线若干．实验过程如下：
①将定值电阻R 等器材按图甲连接电路后，将开关S与1端连接，电源向电容器充电；
1
②将开关S与2端连接，测得电流随时间变化的it曲线如图乙所示；
③用R 替换R 后，重复上述实验步骤①②，测得电流随时间变化的it曲线如图丙中的
2 1
某条虚线所示．
两次实验中电源的输出电压相同，请回答下列问题：
(1)电源的输出电压为________ V．利用计算机软件测得乙图中it曲线与两坐标轴所围
的面积为54 mA·s，则电容器的电容为________F；
(2)用R 替换R 后，电流随时间变化的it曲线应该是图丙中的________(选填“b”“c”或
2 1
“d”)，判断的依据是
________________________________________________________________________．
