1.2 光纤传输系统

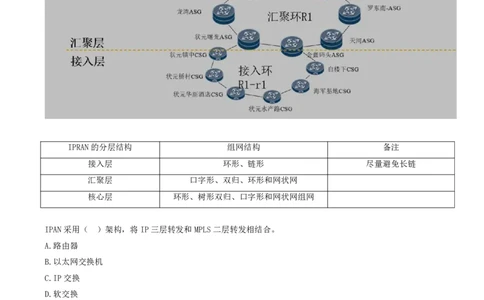

6、IPRAN/PTN的组网模式
IPRAN的分层结构 组网结构 备注
接入层 环形、链形 尽量避免长链
汇聚层 口字形、双归、环形和网状网
核心层 环形、树形双归、口字形和网状网组网
IPAN采用（ ）架构，将IP三层转发和MPLS二层转发相结合。
A.路由器
B.以太网交换机
C.IP交换
D.软交换
答案：A
与PTN相比，IP RAN主要侧重于（ ）。
A.电信级的OAM能力
B.快速的保护倒换
C.三层路由功能
D.可靠的QoS保障
答案：C1.2.3 基于波分复用技术的传输系统应用
1.光波分复用（WDM）的基本概念
利用WDM技术可有效实现在单根光纤内同时传送多个不同波长的光信号
单纤双向传输系统
双纤单向传输系统

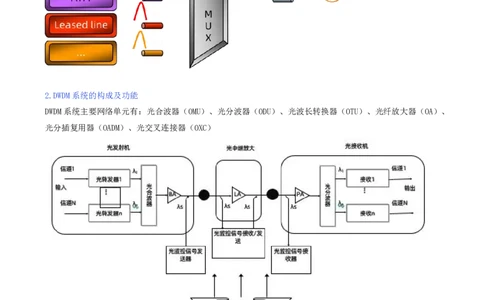

2.DWDM系统的构成及功能
DWDM系统主要网络单元有：光合波器（OMU）、光分波器（ODU）、光波长转换器（OTU）、光纤放大器（OA）、
光分插复用器（OADM）、光交叉连接器（OXC）
OTU的基本功能是完成G.957标准到G.692标准的波长转换的功能，使得SDH系统能够接入DWDM系统合波器（OMU）与分波器（ODU）是双向互逆的，其特性好坏在很大程度上决定了整个系统的性能
实用的DWDM系统中的光放大器采用掺铒光纤放大器（EDFA）
掺铒光纤放大器（EDFA）放大1550nm波长信号
频率要求：G.692中允许的WDM的通道频率是基于193.1THz，最小间隔是50G/100G的频率间隔系列
范围：192.1---196.1THz 1530---1561nm光波长转换器（OTU）的基本功能是完成（ ）的波长转换，使得SDH系统能够接入DWDM系统。
A.G.957标准到G.692标准
B.G.957标准到G.693标准
C.G.957标准到G.695标准
D.G.692标准到G.957标准
答案：A

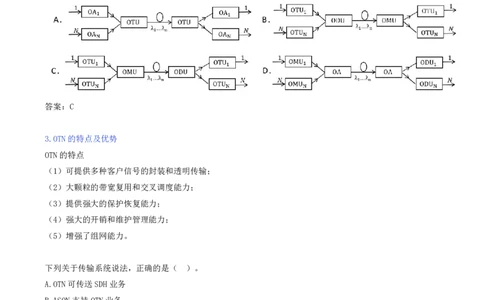

下列示意图中，能够正确表示DWDM传输系统的是（ ）。
答案：C
3.OTN的特点及优势
OTN的特点
（1）可提供多种客户信号的封装和透明传输；
（2）大颗粒的带宽复用和交叉调度能力；
（3）提供强大的保护恢复能力；
（4）强大的开销和维护管理能力；
（5）增强了组网能力。
下列关于传输系统说法，正确的是（ ）。
A.OTN可传送SDH业务
B.ASON支持OTN业务
C.PTN具有独立控制平面
D.IPRAN侧重于二层业务
E.DWDM和OTN没关系
答案：ABC
4.OTN的关键设备ROADMOTN的光交叉连接设备具体采用的是（ ）。
A.OTM
B.OADM
C.OXC设备
D.ROADM
答案：D
学习总结
知识 重点 SDH基本网络单元、DWDM系统组成、IPRAN组网、OTN特点
难点 IPRAN组网
重要度 ★★★★★
