包头市 2014 年初中升学考试
物理试题（含答案全解全析）
一、选择题(1~7题为单项选择题,每题2分;8~9题为多项选择题,全选对得3分,选对但不
全得1分,共20分)
1.下列说法正确的是( )
A.电磁波不能在真空中传播
B.声音传播需要介质
C.固体的密度一定大于液体的密度
D.坐在行驶车里的人,以地面为参照物,人是静止的
2.下列有关热现象的说法中,正确的是( )
A.水面上方的气压增大,水的沸点会降低
B.冰在熔化过程中,内能、比热容都保持不变
C.在卫生间洗澡时,里面的镜面变模糊了,这是由于水蒸气液化造成的
D.深秋,室外物体表面上往往会形成一层霜,这是水凝固的结果

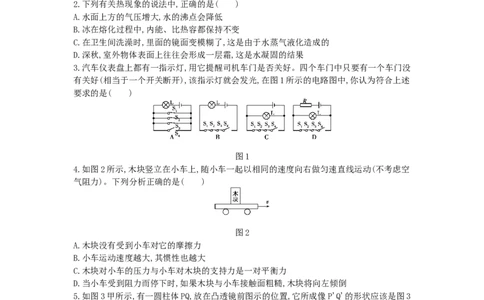

3.汽车仪表盘上都有一指示灯,用它提醒司机车门是否关好。四个车门中只要有一个车门没
有关好(相当于一个开关断开),该指示灯就会发光,在图1所示的电路图中,你认为符合上述
要求的是( )
图1
4.如图2所示,木块竖立在小车上,随小车一起以相同的速度向右做匀速直线运动(不考虑空
气阻力)。下列分析正确的是( )
图2
A.木块没有受到小车对它的摩擦力
B.小车运动速度越大,其惯性也越大
C.木块对小车的压力与小车对木块的支持力是一对平衡力
D.当小车受到阻力而停下时,如果木块与小车接触面粗糙,木块将向左倾倒
5.如图3甲所示,有一圆柱体PQ,放在凸透镜前图示的位置,它所成像P'Q'的形状应该是图3
乙中的( )
甲
乙
图36.在探究“导体中的电流与电压关系”的实验中,得到了甲、乙两个元件电流与电压的数据,
通过整理绘制出了如图4的图像,据图像分析,下列判断正确的是( )
图4
A.甲、乙两元件中的电流与电压都成正比
B.乙元件是一个定值电阻且阻值大小为10 Ω
C.若将甲、乙两元件串联起来接到电路中,当通过甲元件的电流为0.2 A时,甲、乙两元件
消耗的功率之比为2∶1
D.若甲、乙元件并联后,接到2 V的电压下,电路消耗的总功率是1.2 W

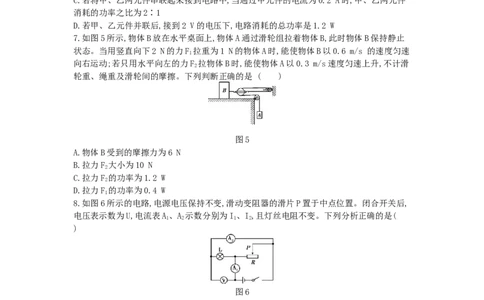

7.如图5所示,物体B放在水平桌面上,物体A通过滑轮组拉着物体B,此时物体B保持静止
状态。当用竖直向下2 N的力F 拉重为1 N的物体A时,能使物体B以0.6 m/s 的速度匀速
1
向右运动;若只用水平向左的力F 拉物体B时,能使物体A以0.3 m/s速度匀速上升,不计滑
2
轮重、绳重及滑轮间的摩擦。下列判断正确的是 ( )
图5
A.物体B受到的摩擦力为6 N
B.拉力F 大小为10 N
2
C.拉力F 的功率为1.2 W
2
D.拉力F 的功率为0.4 W
1
8.如图6所示的电路,电源电压保持不变,滑动变阻器的滑片P置于中点位置。闭合开关后,
电压表示数为U,电流表A、A 示数分别为I、I,且灯丝电阻不变。下列分析正确的是(
1 2 1 2
)
图6
A.滑片P向右移动过程中,灯L亮度逐渐变暗
B.滑片P向右移动过程中,电压表示数U的大小保持不变
C.滑片P向右移动过程中,U/I 的比值保持不变
2
D.当滑片P移到最右端时,电路消耗的总功率最小
9.如图7所示,均匀细杆OA长为l,可以绕O点在竖直平面内自由转动,在O点正上方距离同
样是l的P处固定一定滑轮,细绳通过定滑轮与细杆的另一端A相连,并将细杆A端绕O点从
水平位置缓慢匀速向上拉起。已知细杆处于水平位置时,绳上拉力为F,当拉至细杆与水平
1
面夹角θ为30°时,绳上拉力为F,在此过程中(不考虑绳重及摩擦),下列判断正确的是(
2
)图7
A.拉力F的大小保持不变
B.细杆重力的力臂逐渐减小
C.F 与F 两力之比为1∶√3
1 2
D.F 与F 两力之比为 √2∶1
1 2

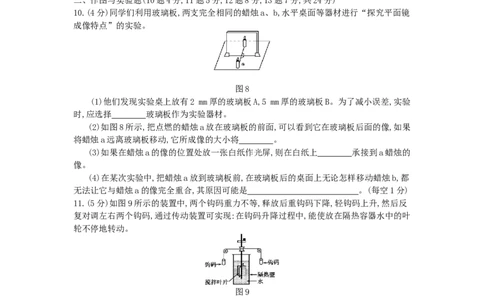

二、作图与实验题(10题4分,11题5分,12题8分,13题7分,共24分)
10.(4分)同学们利用玻璃板,两支完全相同的蜡烛a、b,水平桌面等器材进行“探究平面镜
成像特点”的实验。
图8
(1)他们发现实验桌上放有2 mm厚的玻璃板A,5 mm厚的玻璃板B。为了减小误差,实验
时,应选择 玻璃板作为实验器材。
(2)如图8所示,把点燃的蜡烛a放在玻璃板的前面,可以看到它在玻璃板后面的像,如果
将蜡烛a远离玻璃板移动,它所成像的大小将 。
(3)如果在蜡烛a的像的位置处放一张白纸作光屏,则在白纸上 承接到a蜡烛的
像。
(4)在某次实验中,把蜡烛a放到玻璃板前,在玻璃板后的桌面上无论怎样移动蜡烛b,都
无法让它与蜡烛a的像完全重合,其原因可能是 。(每空1分)
11.(5分)如图9所示的装置中,两个钩码重力不等,释放后重钩码下降,轻钩码上升,然后反
复对调左右两个钩码,通过传动装置可实现:在钩码升降过程中,能使放在隔热容器水中的叶
轮不停地转动。
图9
(1)叶轮在不停地转动过程中,可以知道容器中水的温度 ,原因是:叶轮通过
方式实现了能量的转化。
(2)实验中钩码升降做功与水温变化的数据如下表所示[容器中水的质量为500 g,c
水
=4.2×103 J/(kg·℃)]。
钩码升降次数 1 2 3
钩码升降做功/J 425 850 1 275
水温的变化/℃ 0.2 0.4 0.6
在钩码升降1次的过程中,容器中的水吸收的热量为 J。对比发现:水吸收的热
量 于对应的钩码升降所做的功。(3)综合分析实验装置及表格中的数据,你认为该实验中能量损失主要来源于 。
(只写出其中一条即可)(每空1分)
12.(8分)为了探究物体动能大小与哪些因素有关,同学们设计了图10甲、乙所示的实验装
置来进行实验。
图10
(1)图甲是让不同质量的小球沿同一光滑斜面从B处由静止自由释放,然后分别撞击到
放在水平面上的同一木块,木块在水平面运动一段距离后静止时的情景。据此你能得到的结
论是 。

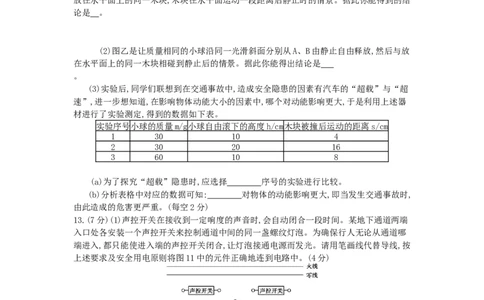

(2)图乙是让质量相同的小球沿同一光滑斜面分别从A、B由静止自由释放,然后与放
在水平面上的同一木块相碰到静止后的情景。据此你能得出结论是
。
(3)实验后,同学们联想到在交通事故中,造成安全隐患的因素有汽车的“超载”与“超
速”,进一步想知道,在影响物体动能大小的因素中,哪个对动能影响更大,于是利用上述器
材进行了实验测定,得到的数据如下表。
实验序号小球的质量m/g小球自由滚下的高度h/cm木块被撞后运动的距离s/cm
1 30 10 4
2 30 20 16
3 60 10 8
(a)为了探究“超载”隐患时,应选择 序号的实验进行比较。
(b)分析表格中对应的数据可知: 对物体的动能影响更大,即当发生交通事故时,
由此造成的危害更严重。(每空2分)
13.(7分)(1)声控开关在接收到一定响度的声音时,会自动闭合一段时间。某地下通道两端
入口处各安装一个声控开关来控制通道中间的同一盏螺纹灯泡。为确保行人无论从通道哪
端进入,都只能使进入端的声控开关闭合,让灯泡接通电源而发光。请用笔画线代替导线,按
上述要求及安全用电原则将图11中的元件正确地连到电路中。(4分)
图11
(2)在测量标有“0.3 A”字样小灯泡的额定功率的实验中,估计灯泡额定功率约为1.5
W,电源电压保持不变,使用的电流表“0~0.6 A”、“0~3 A”量程完好,电压表“0~3 V”量
程完好,但“0~15 V”的量程已损坏,滑动变阻器的铭牌上标有“50 Ω、1 A”字样。同学
们按图12正确连好电路,滑动变阻器的滑片P在最大电阻位置上,闭合开关时,电压表、电
流表的示数分别为2 V和0.2 A,则电源电压为 V;由于电压表0~15 V量程损坏,从
电路中撤去了电压表,然后缓慢移动滑动变阻器滑片P,当电流表示数为 A时,灯泡正常发光;观察发现此时滑动变阻器滑片P恰好处于变阻器的中点位置,据此计算出灯泡额
定功率为 W。(每空1分)
图12
三、计算题(14题8分,15题8分,共16分)
14.(8分)某同学利用热敏电阻为家中灯暖型“浴霸”(用电灯取暖的用电器)设计了一个温
度可自动控制的装置,如图13甲所示。“控制电路”中的热敏电阻R 的阻值随温度变化的
1
曲线如图13乙所示。电磁铁线圈可看成阻值为20 Ω的纯电阻R,“浴霸”共安装有2盏
0
标有“220 V,440 W”的灯泡,当电磁铁线圈中电流大于或等于50 mA时,继电器的衔铁被吸
合,使“浴霸”电路断开;当线圈中的电流小于或等于40 mA时,继电器的衔铁被释放,使
“浴霸”电路闭合。求:
图13
(1)工作电路正常工作时,每盏灯泡在1 min内产生的热量是多少?
(2)若浴室中的温度不得超过40 ℃,则控制电路的电源电压U 最小值是多少?
1
(3)若电源U 电压恒定为12 V,则将此装置放在浴室内,浴室内温度可控制在多大范围
1
内?
15.(8分)高为20 cm的柱形容器内盛有9 cm深的水,如图14甲所示。现将一密度为
1.5×103 kg/m3,高为15 cm的柱形物块竖直放入水中,已知容器底面积为物块底面积的4倍,
且物块静止在水中时与容器底接触但不密合如图14乙所示,取g=10 N/kg。求:
图14
(1)甲图中,水对容器底部产生的压强是多少?
(2)乙图中,物块对容器底部产生的压强是多少?答案全解全析：
1.B 电磁波传播不需要介质,可以在真空中传播,A项错。声音的传播需要介质,B项正确。
大多数固体的密度大于液体,但也有特殊情况,例如水银的密度很大,比多数固体的密度大,C
项错。坐在行驶的车里的人,以地面为参照物,人是运动的,D项错。
2.C 液体的沸点随表面气压的增大而升高,所以水面上方气压增大,沸点应升高,A项错。
冰熔化成水的过程中要吸收热量,所以其内能会增大,水的比热容比冰大,所以B项错。水蒸
气遇到较冷的镜子,会发生液化形成小水滴附着在镜子表面,所以镜子会变模糊,C项正确。
霜的形成是凝华现象,D项错误。
3.D 车门相当于开关,当开关断开时指示灯发光,当开关全部闭合时指示灯熄灭,说明开关
不是与指示灯串联,所以应是并联的关系,闭合时利用局部短路的方法使指示灯熄灭,所以排
除A、B两项,C项全部闭合时会使电路整体短路,容易烧坏电源,排除C项。D图中增加了一
个保护电阻R,可以避免电路整体短路,所以应选D项。
4.A 木块做匀速直线运动,在水平方向上如果受到一个摩擦力,则木块在水平方向受力不会
平衡,所以不受小车对它的摩擦力,故A项正确。小车的惯性大小只与小车的质量大小有关,
不受速度大小的影响,所以B项错。小车受到的压力与木块受到的支持力是相互作用力,不
是平衡力,C项错。小车停下来时,木块由于具有惯性所以会继续向右运动而向右倾倒,所以
D项错。
评析 本题通过对小车上的木块进行动态分析考查了力和运动的关系,这是初中力学部分的
难点,要求学生能深刻理解力的基本性质和牛顿第一定律,属易错题。
5.B 从图中可以看出物体在水平方向长度较大的部分跨越了二倍焦距内外两个范围,根据
凸透镜成像规律特点可以判断出P处成的是缩小的实像P',像的位置在二倍焦距内,Q点成
的像是放大的像Q',像的位置在二倍焦距外,所以应当选B项。
评析 本题命题新颖,通过一个水平轴线上的长物体来综合考查凸透镜成像规律,解题技巧
为将物体分割成两个独立的物体进行分析,根据物距范围判断像的特点,然后再将像的特点
合并判断。试题较难。
6.D 题图给出的是导体电流与电压的函数关系图像,根据图像上的任意一点对应的电流和
电压值可以通过R=U/I计算出对应的电阻值大小。甲的图像是通过原点的直线,所以甲的电
流与电压成正比,说明电阻大小恒定,即R =3 V/0.6 A=5 Ω,乙的图像是曲线,所以不成正
甲
比,所以R 大小不恒定。故A、B两项都错。两元件串联时,电流处处相等,所以I =I
乙 乙 甲
=0.2 A,从图像上找到对应的电压U =1 V,U =2 V,根据P=UI可知:当I相等时,P ∶P =U
甲 乙 甲 乙
∶U =1∶2,所以C项错。当两元件并联时,各支路电压相等且等于总电压,所以U =U
甲 乙 甲 乙
=U=2 V,从图像上找到对应的电流I =0.4 A,I =0.2 A,电路的总功率P=P +P =U I +U
甲 乙 甲 乙 甲 甲 乙
I =2 V×0.4 A+2 V×0.2 A=1.2 W。所以D项正确。
乙
评析 本题属图表信息题。考点是串并联电路的关系特点和电阻、电功率的计算。解题的
突破点在于灵活运用串并联电路的关系特点,正确理解元件的伏安特性曲线的物理意义,能
正确地从图像中读出所需物理条件。本题涉及的知识点多,物理量之间关系易错易混,属易
错题。
7.C 图中物体A与滑轮组的自由端相连,设自由端绳子的拉力为F,物体B与动滑轮相连,
A
动滑轮由3段绳子承担,设动滑轮拉B的力为F,则F=3F。当F 向下拉A时,自由端的拉力
B B A 1
F=G+F=1 N+2 N=3 N,F=3F=9 N,物体B水平匀速运动,所以B所受的摩擦力与F 是一对平
A A 1 B A B
衡力,即f=F=9 N,所以A项错。当F 向左拉B时,物体A匀速运动,此时F'与G 是一对平衡
B 2 A A
力,即F'=G=1 N。F'=3F'=3 N,物体B向左运动,所以摩擦力f向右,因为物体B匀速运动,
A A B A
所以受到的是平衡力,即F=F'+f=3 N+9 N=12 N,所以B项错。因为滑轮组n=3,所以物体B
2 B0.3
移动速度v=v/3。F 拉B运动时,B的速度v= m/s=0.1 m/s,F 的功率P=Fv=12
B A 2 B 2 2 2 B
3
N×0.1 m/s=1.2 W,所以C项正确。F 拉物体A运动时,v=3v=3×0.6 m/s=1.8 m/s,F 的功
1 A B 1
率P=Fv=2 N×1.8 m/s=3.6 W,所以D项错。
1 1 A
评析 本题重点考查滑轮组的工作特点和功率的计算,难点是受力分析。解题技巧是采用隔
离法进行分析,对独立的研究对象进行运动状态的判定,根据平衡力的特点列出受力关系式
进行计算。试题难度较大。
8.BCD 分析电路可知,当开关闭合后,灯和变阻器并联,电流表A 测干路电流,A 测灯所在支
1 2
路电流,电压表测并联电路电压。并联电路各支路独立工作,互不影响,所以当变阻器滑片向
右移动时,其所在支路的电阻值变大,并联电路电压不变,与其并联的灯的亮度不变,电压表
示数不变,灯不受影响,电流表A 的示数I 保持不变,U/I 的比值不变,所以A错误,B、C项
2 2 2
正确。当P移动到最右端时,变阻器所在的支路电阻达到最大,变阻器两端电压等于电源电
压保持不变,根据I=U/R可知,变阻器中的电流I 达到最小值,灯中的电流I 保持不变,根据
R L
P=UI=U(I+I)知,电路的总功率达到最小,D正确。
L R
9.BD 找出杠杆水平位置和把它拉起到与水平面的夹角为30°时的动力臂OE和OE',△AOP
都为等腰三角形,由几何知识可以得出,动力臂分别是三角形底边AP的高OE和OE'。如图
√2 √3
1、图2,AO=l,根据几何关系可知:OE= l,OE'= l。杠杆水平时阻力臂OC=l/2,把杠杆拉
2 2
√3
起到与水平面的夹角为30°时的阻力臂OC'= l,所以,根据杠杆平衡条件F×OE=G×OC,
1
4
√2 G
杠杆水平时,F= G,把杠杆拉起到与水平面的夹角为30°时,F= ,所以A、C两项错,B、
1 2
2 2
D两项正确。
图1
图2
10.答案 (1)A(2 mm) (2)不变 (3)不能 (4)玻璃板未竖立(玻璃板与桌面不垂直)(每空
1分)
解析 (1)玻璃板的前后两个表面都非常平整,光通过时可以发生两次反射,所以可以形成两
次平面镜成像,因此实验中可以观察到重影,重影使测量出现误差,为了减小误差,应选择较
薄的玻璃板。(2)根据平面镜成像特点“像与物体的大小相等”可以判断,像的大小不变。
(3)平面镜成的是虚像,虚像不能成在光屏上。(4)玻璃板应与纸面垂直,这样才能保证像成
在桌面上。
11.答案 (1)升高 做功 (2)420 小 (3)搅拌器吸热(绳与轮之间的摩擦,容器吸热)(每
空1分)解析 (1)对物体做功可以使物体内能增大,叶轮转动时对水做功,所以水的内能增大,温度
升高。(2)从表中可以看出水温升高了0.2 ℃,Q =c mΔt=4.2×103J/(kg·℃) ×0.5
吸 水
kg×0.2 ℃=420 J。钩码在此过程中升降做功425 J,所以水吸收的热量小于对应的钩码升
降做的功。(3)根据实际情况考虑原因。
12.答案 (1)在速度相同时,物体的质量越大,动能越大(动能与质量有关,动能与质量成正
比) (2)在质量相同时,物体的速度越大,动能越大(动能与速度有关,动能与速度平方成正
比) (3)(a)1、3 (b)速度(每空2分)
解析 (1)、(2)根据实验装置中木块被撞击的距离远近判断小球具有的动能大小。实验采
用了控制变量法,根据实验现象分析归纳结论。(3)超载导致汽车的质量增大,所以应选择质
量不同,速度相同的1、3两组对比;分析表中数据可知,质量相同时,速度增大为原来的2倍,
动能增大为原来的4倍;速度相同时,质量增大为原来的2倍,动能增大为原来的2倍,所以
速度对动能影响更大。
13.答案 (1)如图所示(4分)
或
(2)12 0.3 1.35(每空1分)
解析 (1)根据安全用电原则,开关应接在火线和电灯之间;两个开关任意一个独立工作都可
以使电灯发光,所以两个开关应当并联。(2)电源电压U=U+U=2 V+0.2 A×50 Ω=12 V;由
L P
50
题可知流过灯泡电流为0.3 A时,灯泡正常发光;P=IU=0.3 A×(12 V-0.3 A× Ω)=1.35
2
W。
14.答案 (1)26 400 J (2)10 V (3)22~30 ℃
解析 (1)t=1 min=60 s,
Q=W=Pt=440×60 J=26 400 J。(2分)
1
[或R=U2 =48 400 Ω=110 Ω,I=U=220 A=2 A(I=P=440 A=2
P 440 R 110 U 220
1
A),Q=I2Rt=4×110×60 J=26 400 J]
(2)由图像可知,当t=40 ℃时,R=180 Ω。控制电路:
1
R =R+R=180 Ω+20 Ω=200 Ω,
总 1 0
I=50 mA=0.05 A,U=IR =0.05 A×200 Ω=10 V(2分)
1 总
U 12V
(3)最低温度时,电流I=40 mA=0.04 A,R= = =300 Ω,
1 I 0.04A
1
R=R-R=300 Ω-20 Ω=280 Ω,由图像可知t=22 ℃;(2分)
1 0
U 12V
最高温度时,电流I=50 mA=0.05 A,R'= = =240 Ω,R=R'-R=240 Ω-20
2 I 0.05A 1 0
2
Ω=220 Ω,由图像可知t=30 ℃,即浴室温度可控制在22~30 ℃(误差±1 ℃不扣分)(2分)15.答案 (1)900 Pa (2)1 050 Pa
解析 (1)p=ρ gh=1.0×103 kg/m3×10 N/kg×0.09 m=900 Pa。(2分)
水
(2)由甲、乙图容器中水的体积不变可得:V =V ,S h =(S -S )h (其中h 、h
甲水 乙水 容 甲 容 物 乙 甲 乙
分别是甲、乙图中水的深度),由S =4S 得:
容 物
4S ×9 cm=3S h ,则h =12 cm,(或设物块缓慢放入水中后,Δh为水面上升的高度
物 物 乙 乙
{S ·Δh=S ·h ①
容 物 乙
h =9+Δh ②
乙
联立①②解得{h =12cm (2分)
乙
Δh=3cm
物块对容器底的压力F=G -F (2分)
物 浮
F G -F ρ gS h -ρ gS h
物 浮 物 物 物 水 物 乙
物块对容器底的压强p= = = =ρ gh -ρ gh
S S S 物 物 水 乙
物 物 物
=1.5×103×10×0.15 Pa-1.0×103×10×0.12 Pa=2 250 Pa-1 200 Pa=1 050 Pa。(2分)
