2016年包头市高中招生考试试题卷
理 科 综 合
注意事项：
1.本试卷共10页，满分为100分（其中物理60分，化学40分）。考试时间为90分钟。
2.答题前，考生务必先将自己的座位号、准考证号、姓名等信息填写在试题卷和答题卡的指定位置。
请认真核对条形码上的相关信息后，将条形码粘贴在答题卡的指定位置上。
3.答选择题时，必须使用2B铅笔将答题卡上对应题目的答案标号涂黑，修改时用橡皮擦干净，再选
涂其他答案。
4.答非选择题时，必须使用0.5毫米的黑色字迹签字笔书写，作图题可先用2B铅笔0.5毫米的黑
色字迹签字笔。要求字体工整，笔迹清晰。严格按题号所示的答题区域作答，超出答题区域书写的答案无
效；在试卷、草稿纸上答题无效。
5.保持答题卡清洁、完整。严禁折叠、破损，严禁在答题卡上做任何标记，严禁使用涂改液、胶带纸、
修正带。考试结束后，将本试题卷和答题卡一并交回。
物 理 （60分）
一、选择题（本题包括7个小题，每小题3分，共21分。每小题只有一个选项最符合题意，请将答题卡上对应
题目的答案标号涂黑）
1.下列说法正确的是（ ）
A.声音的传播需要介质，真空不能传声
B.有霾天气，大量极细微的尘粒悬在空中，说明分子在不停地运动
[来源:学&科&网]
C.秋天的早晨花草上出现露珠，这是汽化现象
D.通过技术改进，热机效率可达100%
[来源:Z*xx*k.Com]
2.下列光现象，由光的反射形成的是（ ）
A.雨后彩虹 B.海市蜃楼 C.小孔成像 D.水中倒影
3.下列示意图正确的是（ ）
4.我国自行研制的歼－15舰载机在“辽宁号”航母上起飞过程中，下列说法正确的是（ ）
A.舰载机飞离航母后，航母所受浮力的大小不变
B.舰载机飞行时能获得向上的升力，是因为机翼上方空气流速大于机翼下方空气流速
C.舰载机飞离航母甲板时，以舰载机为参照物，航线母甲板是静止的
D.舰载机在起飞过程中，惯性将消失
5.图1所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈
会带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列
说法正确的是（ ）
A.该电流表是利用电磁感应原理工作的
B.线圈中有电流通过时，把机械能转化为电能
C.改变线圈中的电流方向，指针的偏转方向不会改变
D.线圈中电流越大，其所受磁场力就越大6.如图2甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的
s-t关系图象如图2乙所示。两次对应的弹簧测力计示数分别为
F1 、F2 ，两次拉力的功率分别为 P1 、P2 ，下列判断正确的是 （
）
A. F1 ＞F2 、P1 ＞P2 B. F1 ＝F2 、P1 ＞P2
C. F1 ＞F2 、P1 ＝P2 D. F1 ＜F2 、P1 ＜P2
7.如图3所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连
接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端
电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A.滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B.电路的总功率最大值为10.8W
C.小灯泡的电功率最小值为0.75W
D.滑动变阻器允许调节的范围是24Ω—100Ω
二、作图与实验题（本题包括4个小题，共21分）
8.（5分）在探究“冰的熔化特点”的实验中，如图4甲所示是某时
刻温度计的示数，图4乙所示是根据实验数据绘制的温度—时间关
系图象，已知冰的质量为100g。
⑴图4甲所示温度计的示数是 ℃。
⑵冰从开始熔化到完全熔化持续了 min。
⑶物质在第5 min具有的内能比第7min时的内能 。
[来源:学。科。网]
⑷设相同时间内物质吸收的热量相同，则BC阶段物质共
吸收了 J的热量。[c冰 ＝2.1×103J/（kg·℃），c水 ＝4.2×103J/（kg·℃）]
⑸在图4乙所示中，AB段与CD段的倾斜程度不同，这是因为 。
9.（4分）在探究“凸透镜成像的规律”实验中：
⑴如图5甲所示是小明通过实验得到的凸透镜的
像距v和物距u关系的图象。由图象可知凸透镜的
焦距是 cm。
⑵把蜡烛放在距凸透镜16cm处时，如图5乙所示，
在凸透镜另一侧前后移动光屏，会在光屏上得到一
个倒立、 的实像。
⑶实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图5丙所示，因为近视眼镜对光有
作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜
位置的情况下，应将光屏 凸透镜。
10.（6分）如图6甲所示是“测量小灯泡电 功
率”的实验电路。电源电压恒为6V，小灯泡 的
额定电压 2.5V，正常工作时的电阻约为
10Ω，滑动变阻器有A规格“10Ω 2A”、B规 格
“50Ω 1A”可选。
⑴该实验应选择 规格的滑动变阻 器。
⑵请用笔画线代替导线将图甲的实验电路连接完整。
⑶连接好电路，闭合开关，小灯泡发光，但电压表示数为0，经检查，图中a、b、c、d四根导线有一根断了，则
该导线是 。
⑷排除故障后，闭合开关，当变阻器滑片P移到某一位置时，电压表的示数如图6乙所示，要测小灯泡的额
定功率，应将滑片P向 端移动，使电压表示数为 V。当小灯泡正常发光时，电流表的示数如图6丙所示，则小灯泡的额定功率为 W。
11.（6分）某同学准备用弹簧测力计、烧杯、水、吸盘、滑轮、细线来测量木块（不吸水）的密度。
⑴在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越 。
⑵如图7甲所示，木块所受的重力为 N。
⑶如图7乙所示，将滑轮的轴固定在吸盘的挂钩上，挤出吸盘内
部的空气，吸盘在 的作用下被紧紧压在烧杯底
部。如图7丙所示，在烧杯中倒入适量的水，用细线将木块栓住，
通过弹簧测力计将木块全部拉入水中，此时弹簧测力计示数为
0.4N，如果不计摩擦和细线重，木块受到的浮力为 N，木块的
密度为 kg/m3。（ρ水 ＝1.0×103 kg / m3）
⑷如果将图7丙烧杯中的水换成另一种液体，重复上述实验，此
时弹簧测力 计示数为0.2N，则该液体的密度为 kg/
m3。
三、计算题（本题包括2个小题，共18分）
12（. 9分）如图8所示，某家用电器具有加热、保温的功能。用电器发热电阻R的额定电压为220V，额定功率
为605W。加热时，按下温控开关S与a、b接触，此时红色指示灯亮；当达到一定温度时，温控开关S自动跳接
到c，使用电器处于保温状态，此时绿色指示灯亮。红灯标有“6V
1.5W”、绿灯标有“12V 3W”的字样，用电器工作时两灯均正常发光
（虚线框内为用电器的加热和保温装置）。请根据以上信息解答下列问
题：
⑴电阻R1 的作用。
[来源:学科网ZXXK]
⑵当用电器处于加热状态时，加热装置1min消耗的电能。
⑶该用电器在保温状态时保温装置的发热功率和电阻R2 的阴值。
13.（9分）如图9所示，A为直立固定的柱形水管，底部活塞B与水管内壁接触良好且无摩擦，在水管中装适
量的水，水不会流出。活塞通过竖直硬杆与轻质杠杆OCD的C点相连，O为杠杆的固定转轴，滑轮组下端挂着
一个磁体E，E的正下方水平面上也放着一个同样的磁体F（极性已标出）。当水管中水深为40cm时，杠杆恰
好在水平位置平衡。已知OC:CD＝1:2，活塞B与水的接触面积为30cm2，
活塞与硬杆总重为3N，每个磁体重为11N，不计动滑轮、绳重及摩擦。
（g=10N/kg，ρ水 ＝1.0×103 kg / m3）求：
⑴水管中水对活塞B的压强。
⑵绳子自由端对杠杆D端的拉力。
⑶磁体F对水平面的压力。
2016年包头市高中招生考试
理 科 综 合 参 考 答 案 及 评 分 标 准
物 理 （60分）
一、选择题（每小题3，共21分）
题号 1 2 3 4 5 6 7
答案 A D C B D B C
二、作图与实验题（8题5分，9题4分，10题6分，11题6分，共21分）
8.（5分）⑴－4 ⑵ 4 ⑶ 小 ⑷2.1×103 ⑸水和冰的比热容不同
9.（4分）⑴ 10 ⑵ 放大 ⑶ 发散 远离
10.（6分）⑴ B(50Ω 1A)⑵ 如图
[来源:学科网ZXXK]
⑶ c ⑷ A（左）2.5 0.6
11.（6分）⑴ 长 ⑵ 0.6 ⑶ 大气压 1 0.6×103 ⑷ 0.8×103
三、计算题（12题9分，13题9分，共18分）

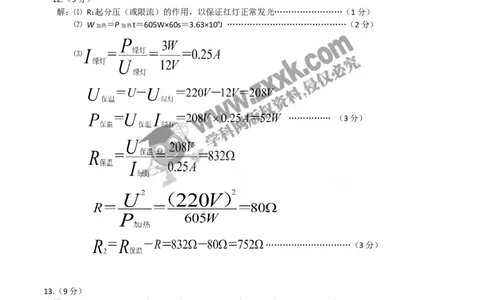

12.（9分）
解：⑴ R1 起分压（或限流）的作用，以保证红灯正常发光……………………（1分）
⑵ W加热 ＝P加热t＝605W×60s＝3.63×104J ……………………………………（2分）
⑶
…………… （3分）
…………………………（3分）
13.（9分）
解：⑴ PB ＝ρ水gh=1.0×103 kg / m3×10N/kg×40×10-2 m=4×103 Pa …（2分）
⑵G水 ＝FB ＝PBSB ＝4×103 Pa×30×10－4 m2＝12N …………………………（1分）
杠杆C处所受压力FC ＝G水+ G塞 ＝12N+3N＝15N …………………………（1分）
设绳子自由端对杠杆D端的拉力为FD ，根据杠杆的平衡条件：
…………（2分）
⑶ 因为力的作用是相互的，所以杠杆D端对滑轮组绳子自由端的拉力F/
D
也为5N。根据同名磁极相互排
斥，设两磁极间的相互作用力为F磁 。则：
………………………………………………………………（2分）
…………………………………（1分）
