一级建造师
市政公用工程管理与实务

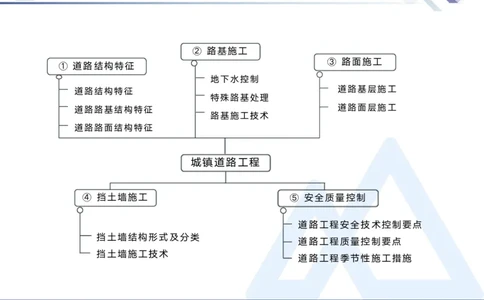

核心考点精析1 主讲老师：宋立阳• 城镇道路工程
② 路基施工
③ 路面施工
① 道路结构特征
地下水控制
道路结构特征 道路基层施工
特殊路基处理
道路路基结构特征 道路面层施工
路基施工技术
道路路面结构特征
城镇道路工程
④ 挡土墙施工 ⑤ 安全质量控制
道路工程安全技术控制要点
挡土墙结构形式及分类
道路工程质量控制要点
挡土墙施工技术
道路工程季节性施工措施城镇道路工程

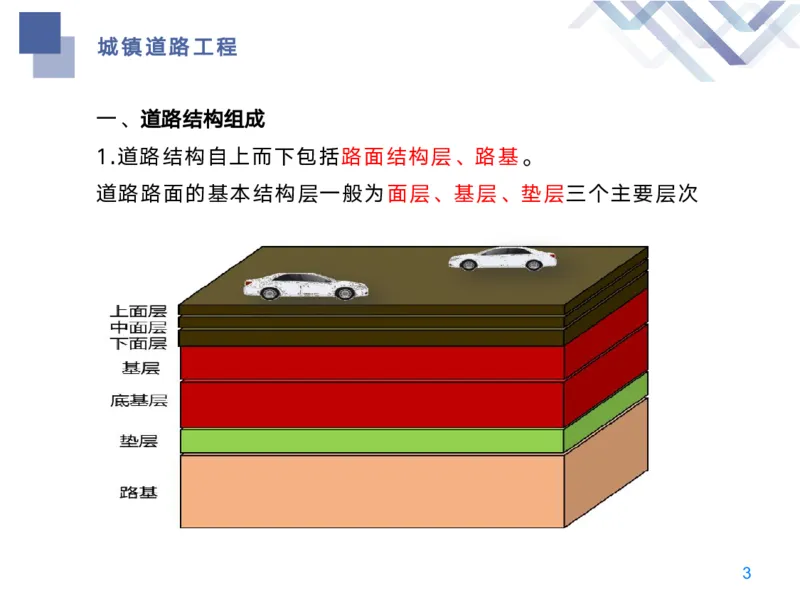

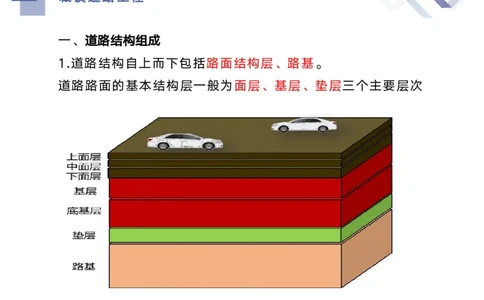

一、道路结构组成
1.道路结构自上而下包括路面结构层、路基。
道路路面的基本结构层一般为面层、基层、垫层三个主要层次
3路基施工

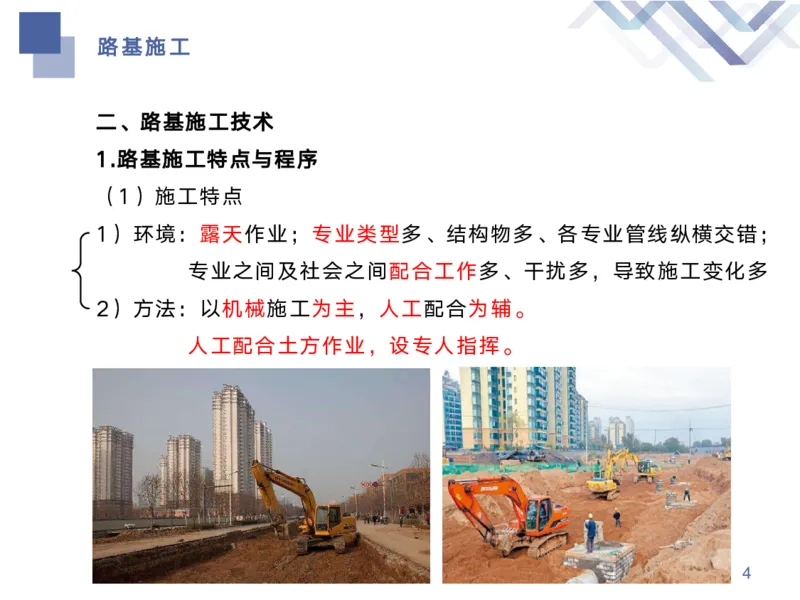

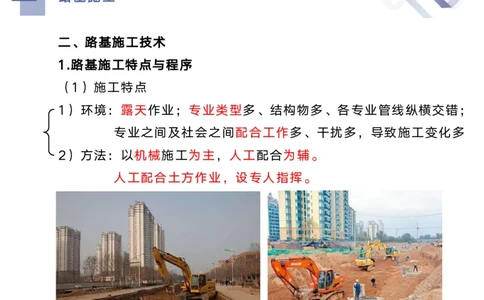

二、路基施工技术
1.路基施工特点与程序
（1）施工特点
1）环境：露天作业；专业类型多、结构物多、各专业管线纵横交错；
专业之间及社会之间配合工作多、干扰多，导致施工变化多
2）方法：以机械施工为主，人工配合为辅。
人工配合土方作业，设专人指挥。
4路基施工

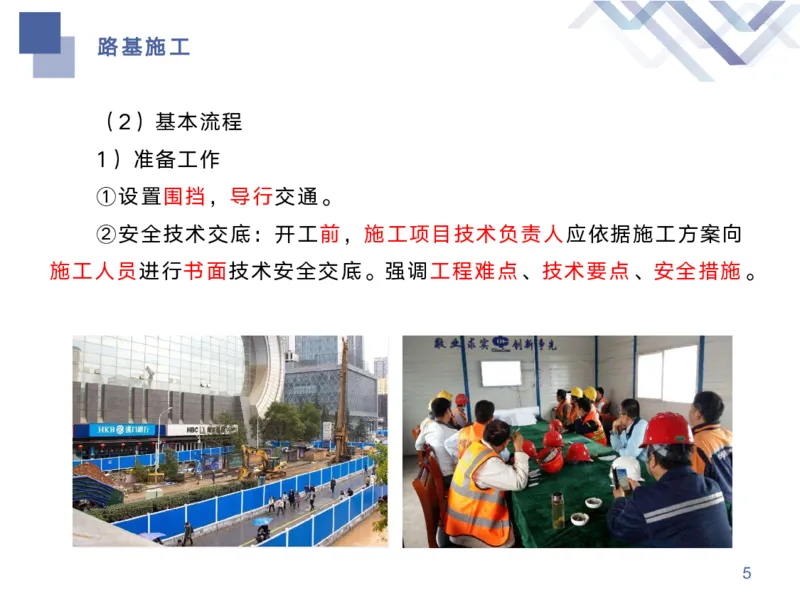

（2）基本流程
1）准备工作
①设置围挡，导行交通。
②安全技术交底：开工前，施工项目技术负责人应依据施工方案向
施工人员进行书面技术安全交底。强调工程难点、技术要点、安全措施。
5路基施工
2）附属构筑物
①新建管线施工原则：先地下，后地上，先深后浅。
②既有地下管线等构筑物的拆改、加固保护。
6路基施工

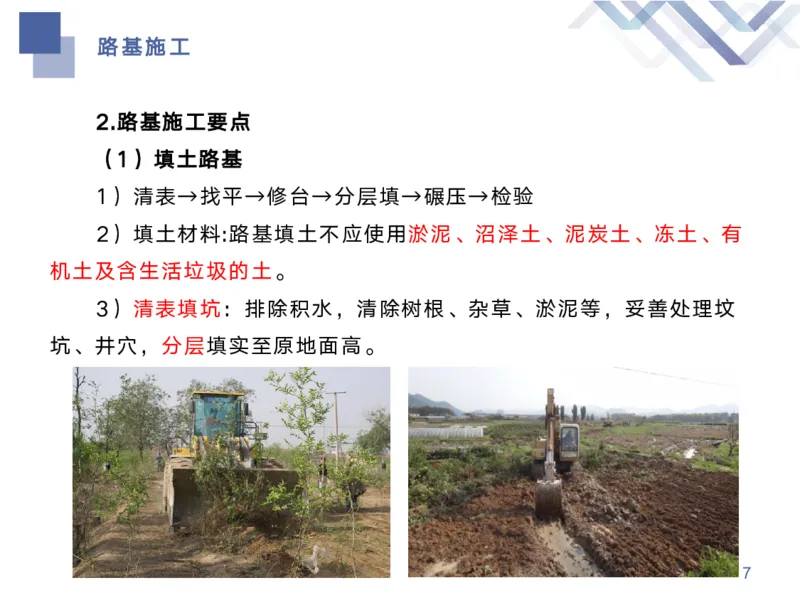

2.路基施工要点
（1）填土路基
1）清表→找平→修台→分层填→碾压→检验
2）填土材料:路基填土不应使用淤泥、沼泽土、泥炭土、冻土、有
机土及含生活垃圾的土。
3）清表填坑：排除积水，清除树根、杂草、淤泥等，妥善处理坟
坑、井穴，分层填实至原地面高。

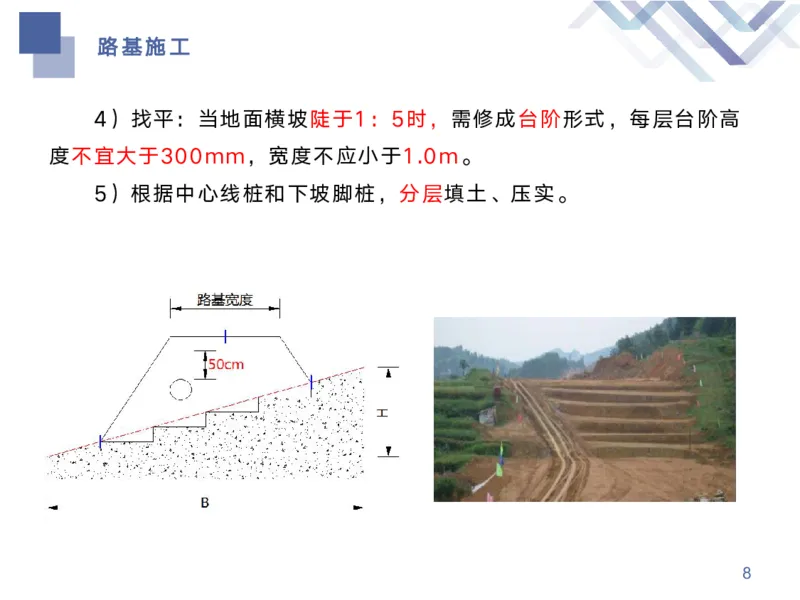

7路基施工
4）找平：当地面横坡陡于1：5时，需修成台阶形式，每层台阶高
度不宜大于300mm，宽度不应小于1.0m。
5）根据中心线桩和下坡脚桩，分层填土、压实。
8路基施工

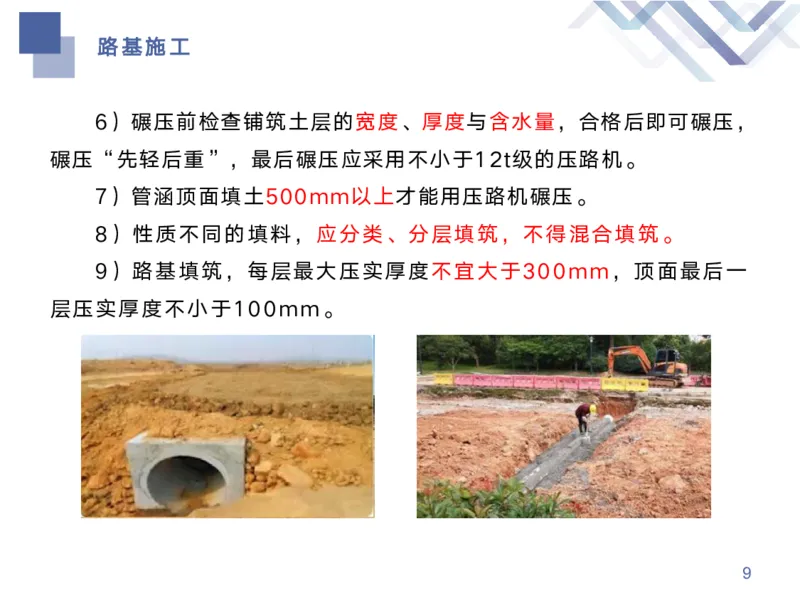

6）碾压前检查铺筑土层的宽度、厚度与含水量，合格后即可碾压，
碾压“先轻后重”，最后碾压应采用不小于12t级的压路机。
7）管涵顶面填土500mm以上才能用压路机碾压。
8）性质不同的填料，应分类、分层填筑，不得混合填筑。
9）路基填筑，每层最大压实厚度不宜大于300mm，顶面最后一
层压实厚度不小于100mm。
9路基施工

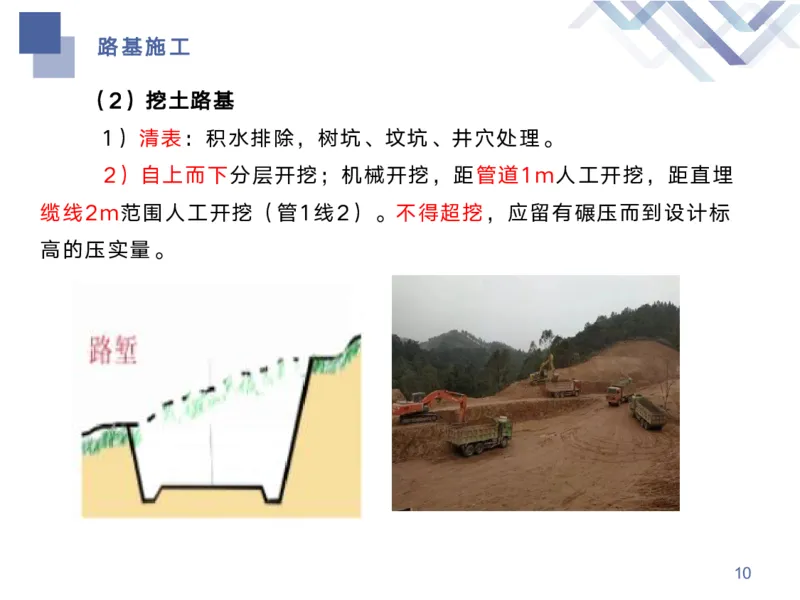

（2）挖土路基
1）清表：积水排除，树坑、坟坑、井穴处理。
2）自上而下分层开挖；机械开挖，距管道1m人工开挖，距直埋
缆线2m范围人工开挖（管1线2）。不得超挖，应留有碾压而到设计标
高的压实量。
10路基施工

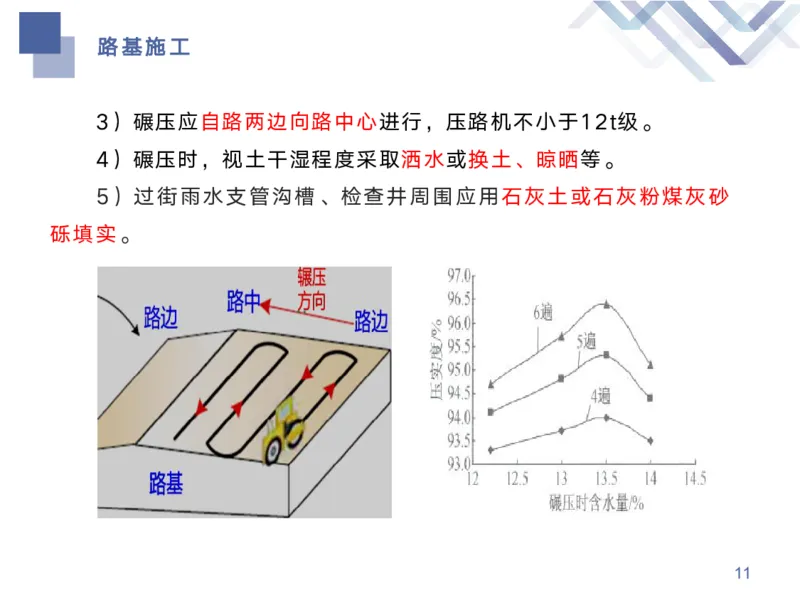

3）碾压应自路两边向路中心进行，压路机不小于12t级。
4）碾压时，视土干湿程度采取洒水或换土、晾晒等。
5）过街雨水支管沟槽、检查井周围应用石灰土或石灰粉煤灰砂
砾填实。
11路基施工

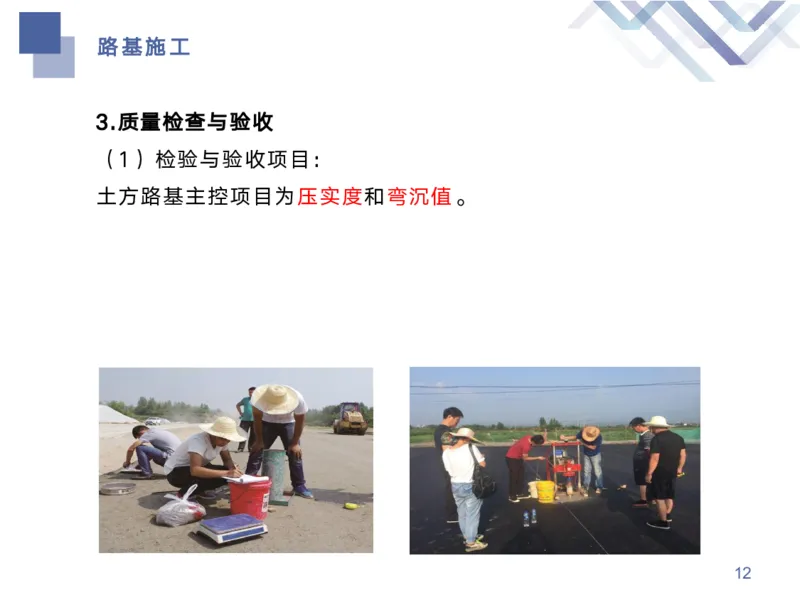

3.质量检查与验收
（1）检验与验收项目：
土方路基主控项目为压实度和弯沉值。

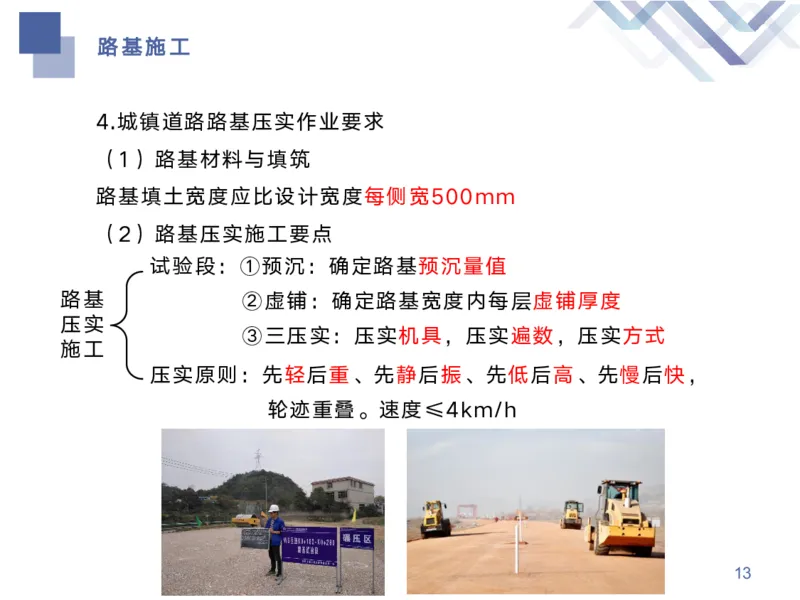

12路基施工
4.城镇道路路基压实作业要求
（1）路基材料与填筑
路基填土宽度应比设计宽度每侧宽500mm
（2）路基压实施工要点
试验段：①预沉：确定路基预沉量值
路基 ②虚铺：确定路基宽度内每层虚铺厚度
压实
③三压实：压实机具，压实遍数，压实方式
施工
压实原则：先轻后重、先静后振、先低后高、先慢后快，
轮迹重叠。速度≤4km/h
13基层施工

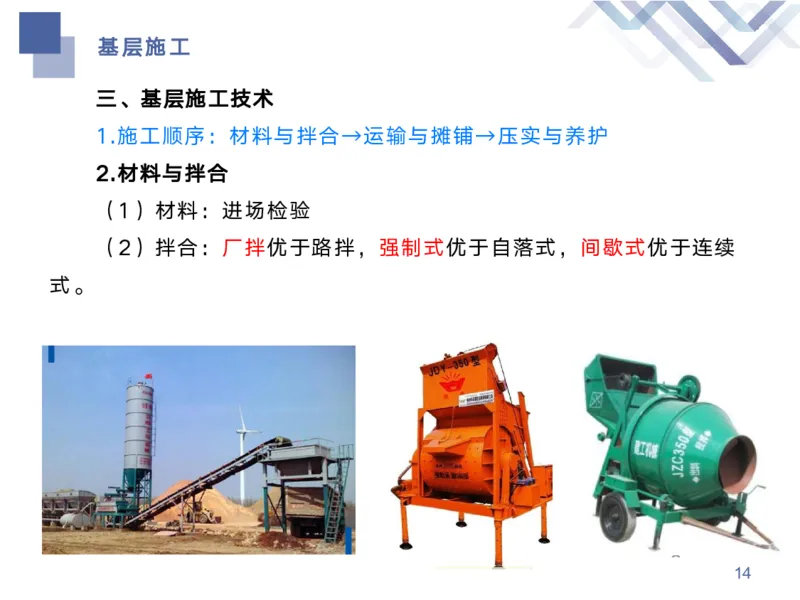

三、基层施工技术
1.施工顺序：材料与拌合→运输与摊铺→压实与养护
2.材料与拌合
（1）材料：进场检验
（2）拌合：厂拌优于路拌，强制式优于自落式，间歇式优于连续
式。
14基层施工

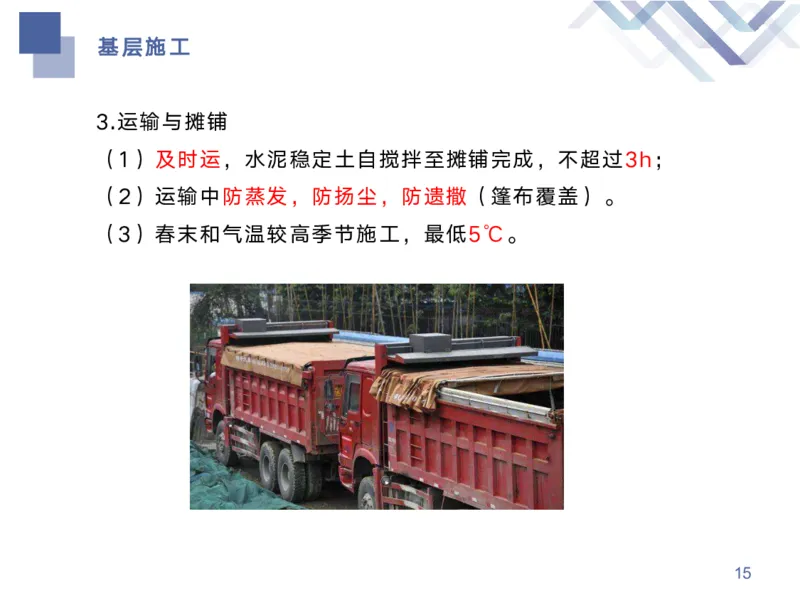

3.运输与摊铺
（1）及时运，水泥稳定土自搅拌至摊铺完成，不超过3h；
（2）运输中防蒸发，防扬尘，防遗撒（篷布覆盖）。
（3）春末和气温较高季节施工，最低5℃。
15基层施工
4.压实
（1）压实系数应经试验确定，碾压时最佳含水量，水泥稳定土初
凝前碾压成活。
（2）每层最大压实厚度为100~200mm。
（3）禁止用薄层贴补的方法进行找平。
（4）碾压顺序：直线段两侧向中心；设超高的平曲线段由内侧向
外侧。

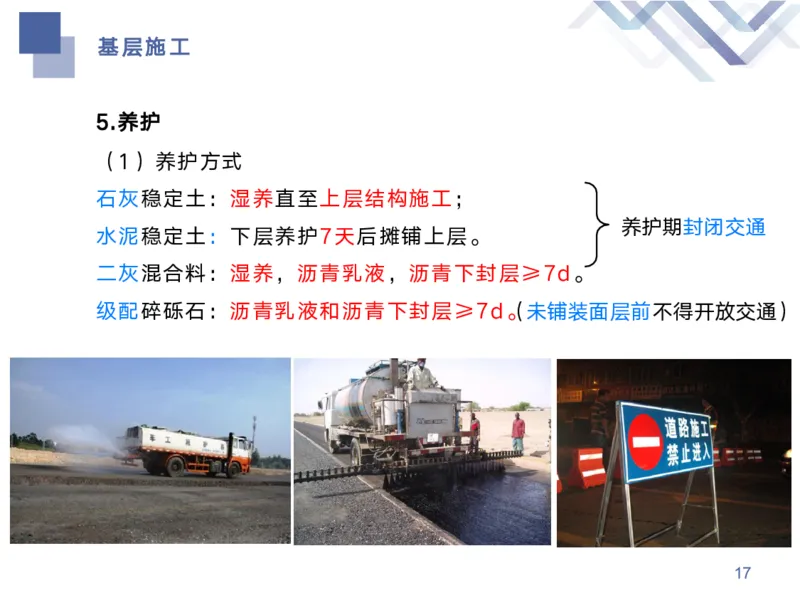

16基层施工
5.养护
（1）养护方式
石灰稳定土：湿养直至上层结构施工；
养护期封闭交通
水泥稳定土：下层养护7天后摊铺上层。
二灰混合料：湿养，沥青乳液，沥青下封层≥7d。
级配碎砾石：沥青乳液和沥青下封层≥7d。（未铺装面层前不得开放交通）

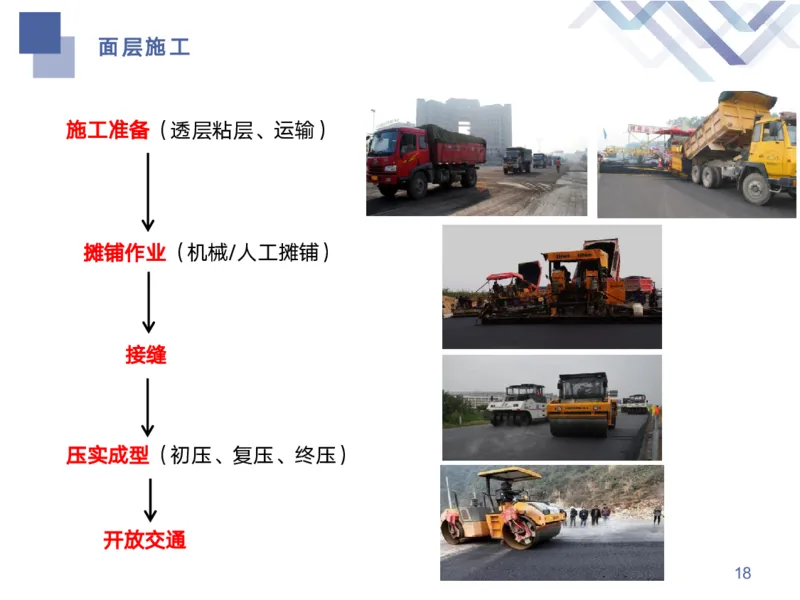

17面层施工
施工准备（透层粘层、运输）
摊铺作业（机械/人工摊铺）
接缝
压实成型（初压、复压、终压）
开放交通

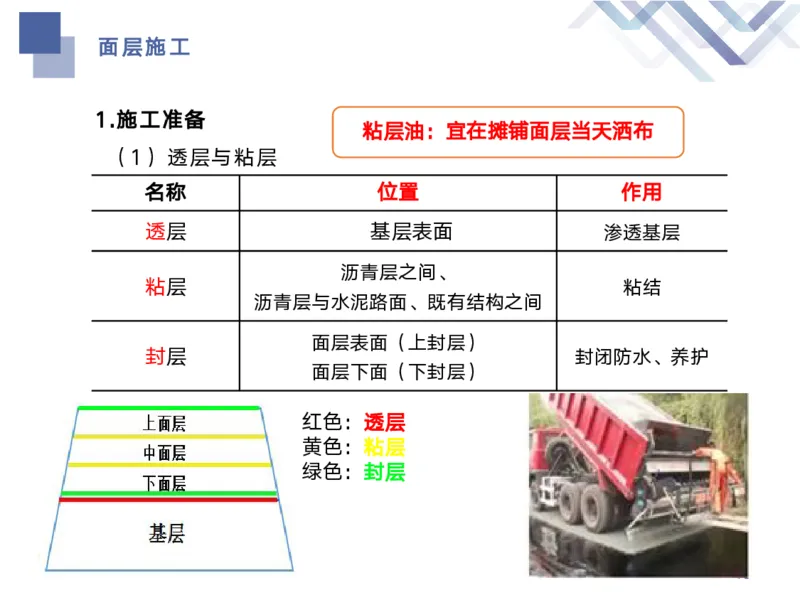

18面层施工
1.施工准备
粘层油：宜在摊铺面层当天洒布
（1）透层与粘层
名称 位置 作用
透层 基层表面 渗透基层
沥青层之间、
粘层 粘结
沥青层与水泥路面、既有结构之间
面层表面（上封层）
封层 封闭防水、养护
面层下面（下封层）
红色：透层
黄色：粘层
绿色：封层
19面层施工

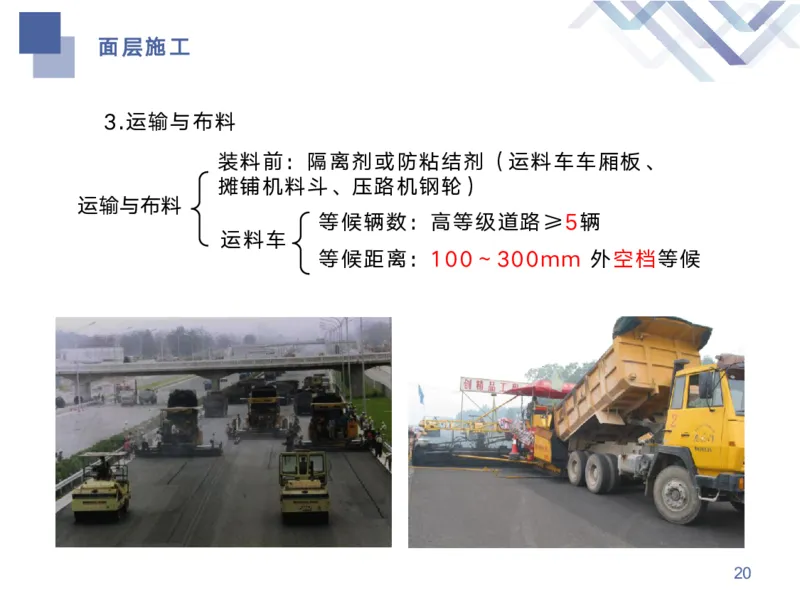

3.运输与布料
装料前：隔离剂或防粘结剂（运料车车厢板、
摊铺机料斗、压路机钢轮）
运输与布料
等候辆数：高等级道路≥5辆
运料车
等候距离：100～300mm 外空档等候

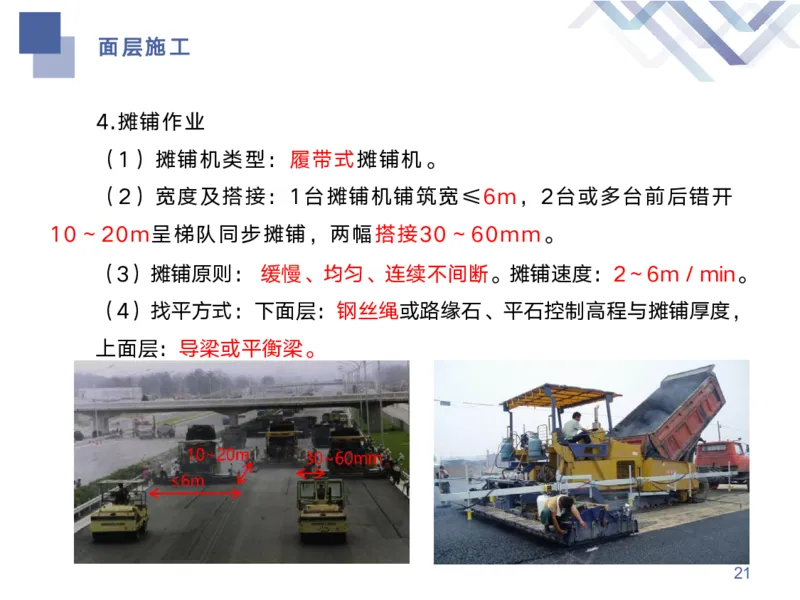

20面层施工
4.摊铺作业
（1）摊铺机类型：履带式摊铺机。
（2）宽度及搭接：1台摊铺机铺筑宽≤6m，2台或多台前后错开
10～20m呈梯队同步摊铺，两幅搭接30～60mm。
（3）摊铺原则： 缓慢、均匀、连续不间断。摊铺速度：2～6m／min。
（4）找平方式：下面层：钢丝绳或路缘石、平石控制高程与摊铺厚度，
上面层：导梁或平衡梁。
21面层施工

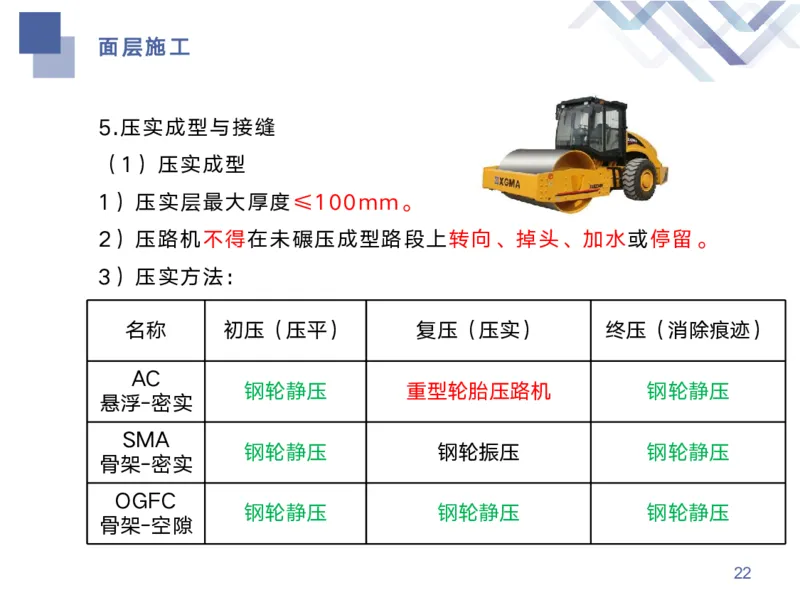

5.压实成型与接缝
（1）压实成型
1）压实层最大厚度≤100mm。
2）压路机不得在未碾压成型路段上转向、掉头、加水或停留。
3）压实方法：
名称 初压（压平） 复压（压实） 终压（消除痕迹）
AC
钢轮静压 重型轮胎压路机 钢轮静压
悬浮-密实
SMA
钢轮静压 钢轮振压 钢轮静压
骨架-密实
OGFC
钢轮静压 钢轮静压 钢轮静压
骨架-空隙
22面层施工

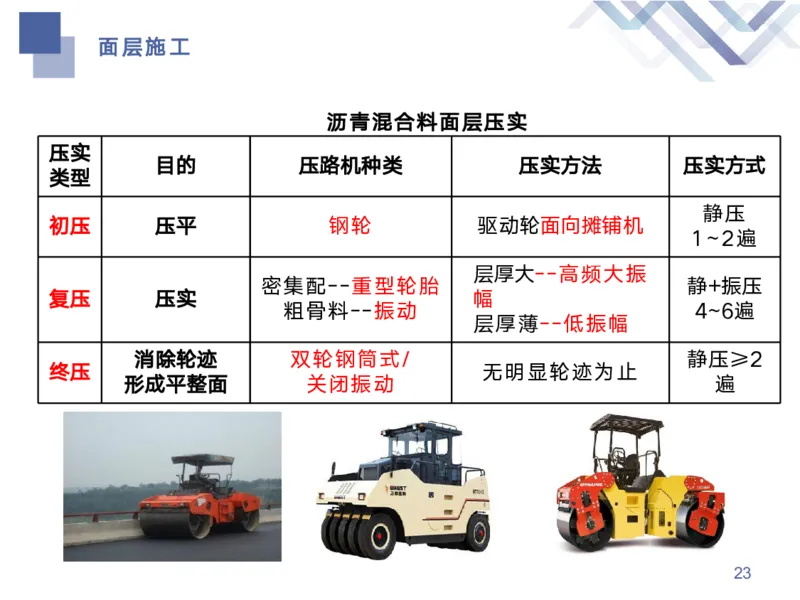

沥青混合料面层压实
压实
目的 压路机种类 压实方法 压实方式
类型
静压
初压 压平 钢轮 驱动轮面向摊铺机
1~2遍
层厚大--高频大振
密集配--重型轮胎 静+振压
复压 压实 幅
粗骨料--振动 4~6遍
层厚薄--低振幅
消除轮迹 双轮钢筒式/ 静压≥2
终压 无明显轮迹为止
形成平整面 关闭振动 遍
23面层施工
（2）接缝
纵缝：上、下层的纵缝应错开150mm（热接缝）或300～
400mm（冷接缝）以上。
接缝
横缝：相邻两幅及上、下层的横向接缝均应错位1m以上。
高等级道路的表面层横向接缝，应采用垂直的平接缝。
高等级道路的表面层宜采用多机全幅摊铺。
冷接缝处理：刨毛槎→刷粘层油→铺新料→跨缝压实。

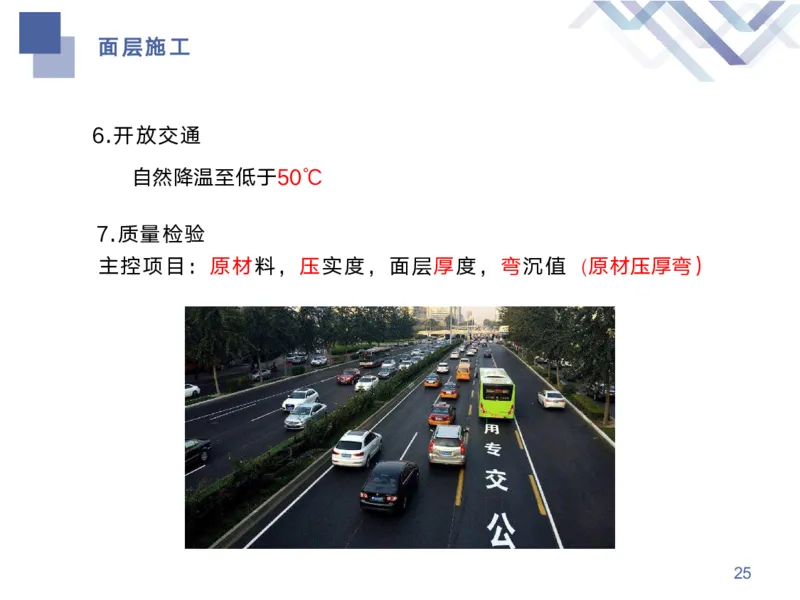

24面层施工
6.开放交通
自然降温至低于50℃
7.质量检验
主控项目：原材料，压实度，面层厚度，弯沉值（原材压厚弯）
25面层施工

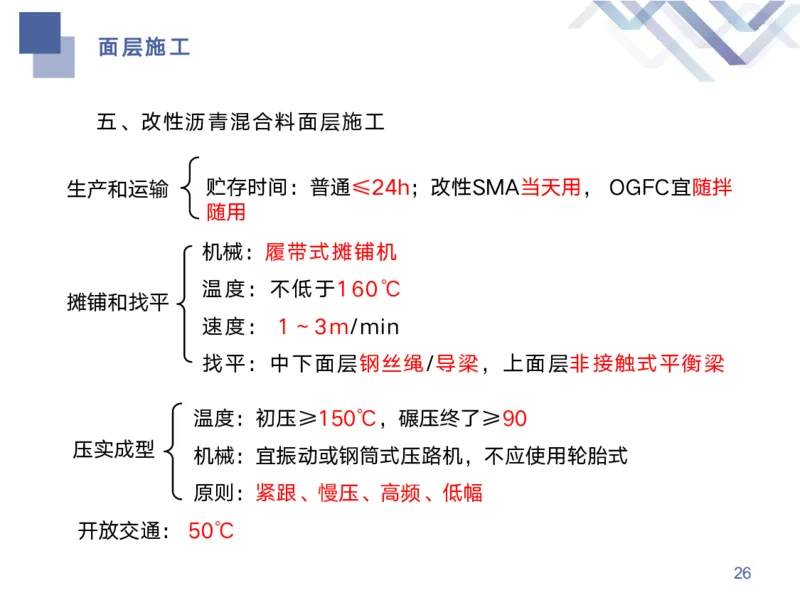

五、改性沥青混合料面层施工
生产和运输 贮存时间：普通≤24h；改性SMA当天用， OGFC宜随拌
随用
机械：履带式摊铺机
温度：不低于160℃
摊铺和找平
速度： 1～3m/min
找平：中下面层钢丝绳/导梁，上面层非接触式平衡梁
温度：初压≥150℃，碾压终了≥90
压实成型
机械：宜振动或钢筒式压路机，不应使用轮胎式
原则：紧跟、慢压、高频、低幅
开放交通： 50℃
26冬、雨期施工质量保证措施

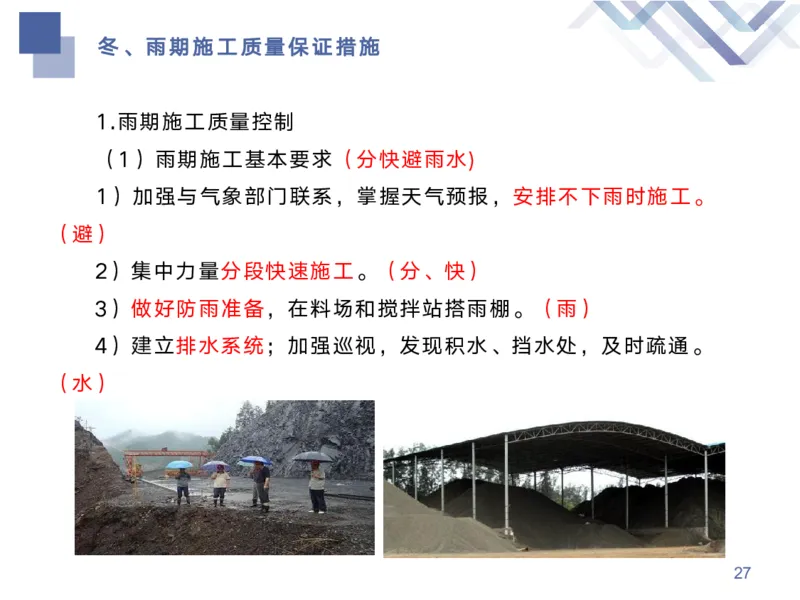

1.雨期施工质量控制
（1）雨期施工基本要求（分快避雨水)
1）加强与气象部门联系，掌握天气预报，安排不下雨时施工。
（避）
2）集中力量分段快速施工。（分、快）
3）做好防雨准备，在料场和搅拌站搭雨棚。（雨）
4）建立排水系统；加强巡视，发现积水、挡水处，及时疏通。
（水）
27冬、雨期施工质量保证措施

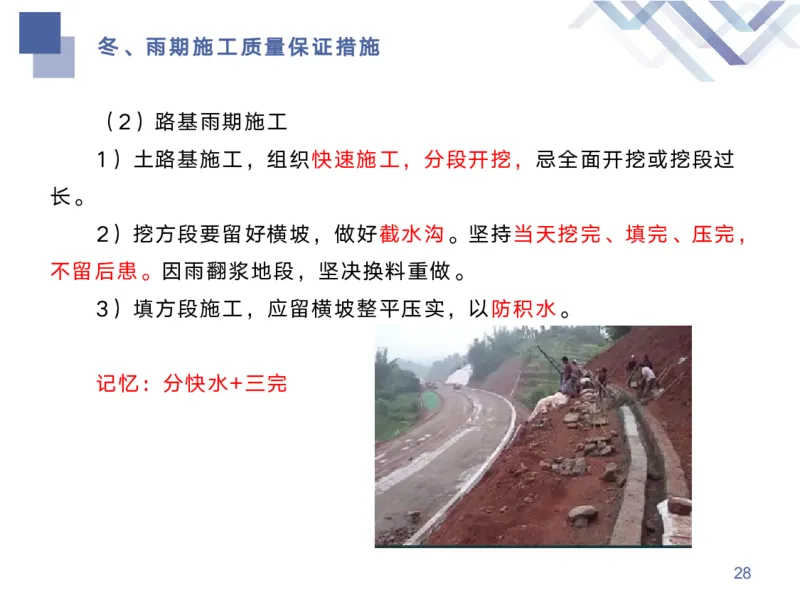

（2）路基雨期施工
1）土路基施工，组织快速施工，分段开挖，忌全面开挖或挖段过
长。
2）挖方段要留好横坡，做好截水沟。坚持当天挖完、填完、压完，
不留后患。因雨翻浆地段，坚决换料重做。
3）填方段施工，应留横坡整平压实，以防积水。
记忆：分快水+三完
28冬、雨期施工质量保证措施

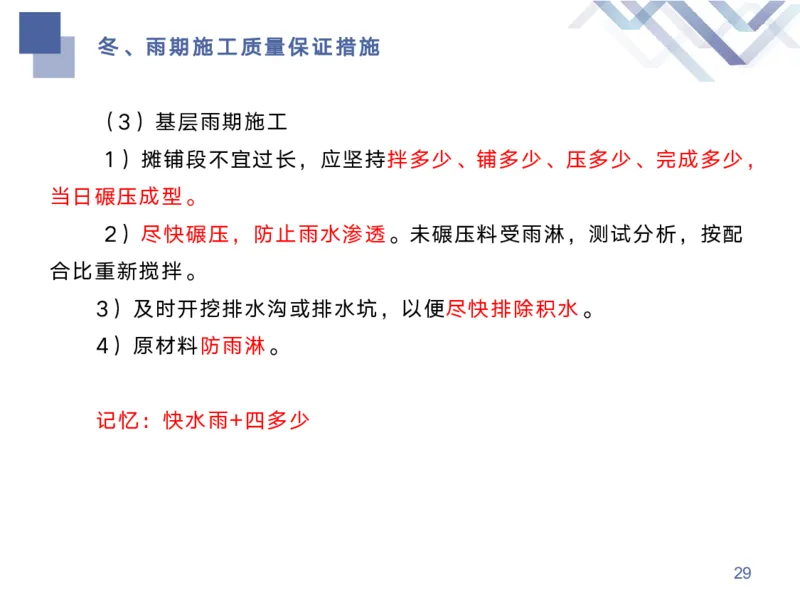

（3）基层雨期施工
1）摊铺段不宜过长，应坚持拌多少、铺多少、压多少、完成多少，
当日碾压成型。
2）尽快碾压，防止雨水渗透。未碾压料受雨淋，测试分析，按配
合比重新搅拌。
3）及时开挖排水沟或排水坑，以便尽快排除积水。
4）原材料防雨淋。
记忆：快水雨+四多少
29冬、雨期施工质量保证措施

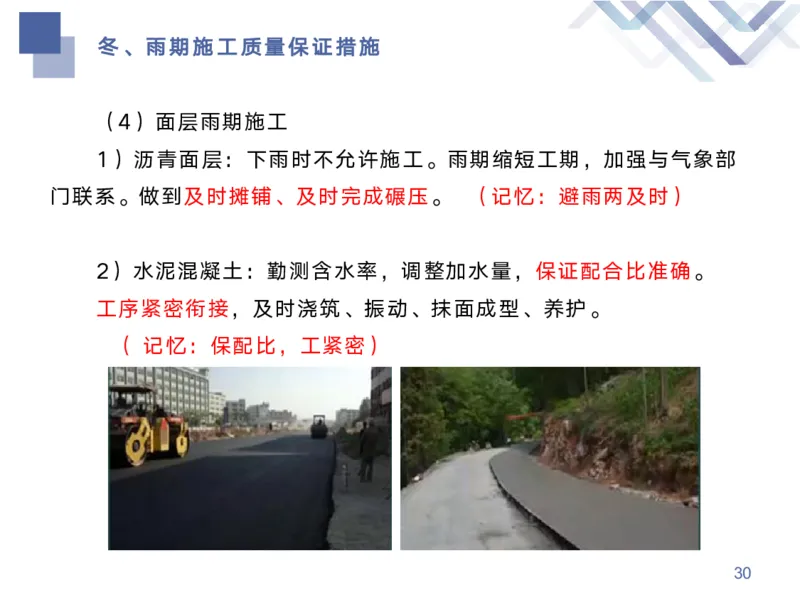

（4）面层雨期施工
1）沥青面层：下雨时不允许施工。雨期缩短工期，加强与气象部
门联系。做到及时摊铺、及时完成碾压。 （记忆：避雨两及时）
2）水泥混凝土：勤测含水率，调整加水量，保证配合比准确。
工序紧密衔接，及时浇筑、振动、抹面成型、养护。
（ 记忆：保配比，工紧密）
