知识点 67：电容器
考点一：平行板电容器的动态分析
【知识思维方法技巧】
（1）平行板电容器的电容决定式：C＝，定义式：C＝。
（2）平行板电容器带电荷量Q：一个极板所带电荷量的绝对值。
（3）电容器的充、放电：
①充电：电容器充电时电流流向正极板，电容器充电的过程中，两极板所带的电荷量增加
极板间的电场强度增大，电源的能量不断储存在电容器中。
②放电：电容器放电时电流从正极板流出，且充放电电流均逐渐减小至零。放电过程中，
电容器把储存的能量通过电流做功转化为其他形式的能量。
③电容器充、放电过程，电容器的电容不变，极板上所带电荷量和电压按正比关系变化。
电路中的平均电流为I＝ΔqΔt。
④电容器充、放电过程，I－t图中曲线与坐标轴围成的面积表示电容器储存的电荷量。

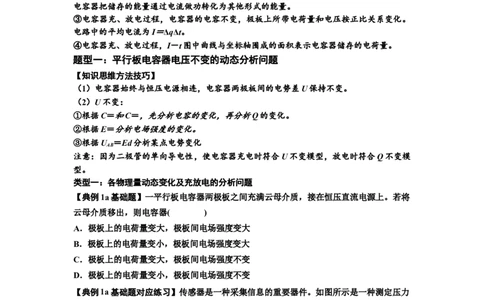

题型一：平行板电容器电压不变的动态分析问题
【知识思维方法技巧】
（1）电容器始终与恒压电源相连，电容器两极板间的电势差U保持不变。
（2）U不变：
①根据C＝和C＝，先分析电容的变化，再分析Q的变化。
②根据E＝分析电场强度的变化。
③根据U ＝Ed分析某点电势变化
AB
注意：因为二极管的单向导电性，使电容器充电时符合U不变模型，放电时符合Q不变模
型。
类型一：各物理量动态变化及充放电的分析问题
【典例1a基础题】一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。若将
云母介质移出，则电容器( )
A．极板上的电荷量变大，极板间电场强度变大
B．极板上的电荷量变小，极板间电场强度变大
C．极板上的电荷量变大，极板间电场强度不变
D．极板上的电荷量变小，极板间电场强度不变
【典例1a基础题对应练习】传感器是一种采集信息的重要器件。如图所示是一种测定压力
的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器。可动
电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器
的电容。现将此电容式传感器与灵敏电流表(电流从正接线柱流入指针向右偏转)和电源串
联成闭合电路，在待测压力增大过程中，以下说法正确的是
1
学科网（北京）股份有限公司A．电容器的电容将减小 B．电容器的电荷量将增加
C．灵敏电流表指针向左偏 D．灵敏电流表指针向右偏

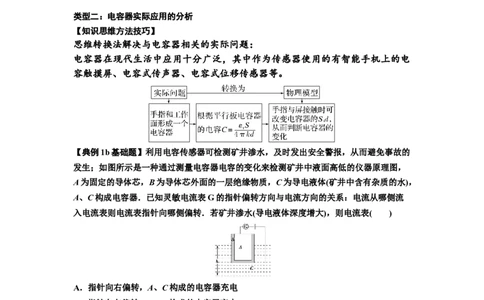

类型二：电容器实际应用的分析
【知识思维方法技巧】
思维转换法解决与电容器相关的实际问题：
电容器在现代生活中应用十分广泛，其中作为传感器使用的有智能手机上的电
容触摸屏、电容式传声器、电容式位移传感器等。
【典例1b基础题】利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的
发生；如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，
A为固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体(矿井中含有杂质的水)，
A、C构成电容器．已知灵敏电流表G的指针偏转方向与电流方向的关系：电流从哪侧流
入电流表则电流表指针向哪侧偏转．若矿井渗水(导电液体深度增大)，则电流表( )
A．指针向右偏转，A、C构成的电容器充电
B．指针向左偏转，A、C构成的电容器充电
C．指针向右偏转，A、C构成的电容器放电
D．指针向左偏转，A、C构成的电容器放电
【典例1b基础题对应练习】(多选)如图为手机指纹识别功能的演示，此功能的一个关
键元件为指纹传感器．其部分原理为：在一块半导体基板上集成有上万个相同的小极
板，极板外表面绝缘．当手指指纹一面与绝缘表面接触时，指纹的凹点与凸点分别与
小极板形成一个个正对面积相同的电容器，若每个电容器的电压保持不变，则下列说
法正确的是( )
2
学科网（北京）股份有限公司A. 指纹的凹点与小极板距离远，电容大
B. 指纹的凸点与小极板距离近，电容大
C. 若手指挤压绝缘表面，电容器两极间的距离减小，小极板带电荷量增多
D. 若用湿的手指去识别，识别功能不会受影响

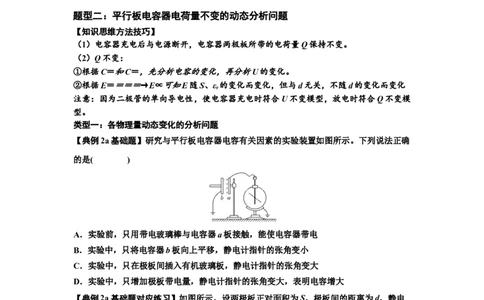

题型二：平行板电容器电荷量不变的动态分析问题
【知识思维方法技巧】
（1）电容器充电后与电源断开，电容器两极板所带的电荷量Q保持不变。
（2）Q不变：
①根据C＝和C＝，先分析电容的变化，再分析U的变化。
②根据E＝＝＝＝→E∝可知E随S、ε 的变化而变化，但与d无关，不随d的变化而变化
r
注意：因为二极管的单向导电性，使电容器充电时符合U不变模型，放电时符合Q不变模
型。
类型一：各物理量动态变化的分析问题
【典例2a基础题】研究与平行板电容器电容有关因素的实验装置如图所示。下列说法正确
的是( )
A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电
B．实验中，只将电容器b板向上平移，静电计指针的张角变小
C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大
D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大
【典例2a基础题对应练习】如图所示，设两极板正对面积为S，极板间的距离为d，静电
计指针偏角为θ。实验中，极板所带电荷量不变，若( )
3
学科网（北京）股份有限公司A．保持S不变，增大d，则θ不变
B．保持S不变，增大d，则θ变小
C．保持d不变，减小S，则θ变大
D．保持d不变，减小S，则θ不变
类型二：各物理量的变化及电势能的分析

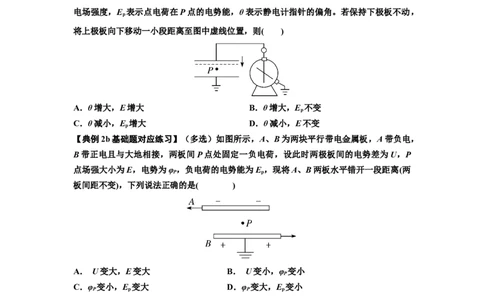

【典例2b基础题】如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金
属外壳和电容器下极板都接地。在两极板间有一固定在 P点的点电荷，以E表示两板间的
电场强度，E 表示点电荷在P点的电势能，θ表示静电计指针的偏角。若保持下极板不动，
p
将上极板向下移动一小段距离至图中虚线位置，则( )
A．θ增大，E增大 B．θ增大，E 不变
p
C．θ减小，E 增大 D．θ减小，E不变
p
【典例2b基础题对应练习】（多选）如图所示，A、B为两块平行带电金属板，A带负电，
B带正电且与大地相接，两板间P点处固定一负电荷，设此时两极板间的电势差为U，P
点场强大小为E，电势为φ ，负电荷的电势能为E ，现将A、B两板水平错开一段距离(两
P p
板间距不变)，下列说法正确的是( )
A． U变大，E变大 B． U变小，φ 变小
P
C．φ 变小，E 变大 D．φ 变大，E 变小
P p P p
题型三：平行板电容器综合变化的动态分析问题
【典例3基础题】静电计是用来测量电容器两极板间电势差的仪器，两板之间的电势差越
大，则静电计的指针偏角越大。平行板电容器、滑动变阻器、电源、开关以及静电计按如
图所示的电路连接。当开关闭合时静电计的指针有偏转，下列能使偏角增大的是( )
4
学科网（北京）股份有限公司A．断开开关，增大两极板间的距离
B．闭合开关，增大两极板间的距离
C．闭合开关，减小两极板间的距离
D．闭合开关，使滑动变阻器的滑片向左移动
【典例3基础题对应练习】（多选）将平行板电容器两极板之间的距离、电压、电场强度
大小和极板所带的电荷量分别用d、U、E和Q表示．下列说法正确的是( )．
A．保持U不变，将d变为原来的两倍， 则E变为原来的一半
B．保持E不变，将d变为原来的一半， 则U变为原来的两倍
C．保持d不变，将Q变为原来的两倍， 则U变为原来的一半
D．保持d不变，将Q变为原来的一半， 则E变为原来的一半
考点二：平行板电容器中液滴运动的动态分析
【知识思维方法技巧】
（1）平行板电容器中产生的电场强度当作匀强电场处理，满足E＝
（2）电压保持不变，由E＝∝可知：E与S、ε 的变化无关，E随d的变化而变化。电量保
r
持不变，由E＝＝＝∝可知：E与d的变化无关；E随S、ε 的变化而变化。
r
题型一：平行板电容器中液滴运动的动态分析问题
【典例1基础题】（多选）如图所示，平行板电容器与直流电源连接，下极板接地，一带
电油滴位于电容器中的P点且处于静止状态，现将上极板竖直向上移动一小段距离，则(
)
A．带电油滴将沿竖直方向向上运动 B．P点电势将降低
C．电容器的电容减小，极板带电荷量减小 D．带电油滴的电势能保持不变
【典例1基础题对应练习】如图所示，水平金属板A、B分别与电源两极相连，带电油滴
处于静止状态。现将B板右端向下移动一小段距离，两金属板表面仍均为等势面，则该油
滴( )
5
学科网（北京）股份有限公司A．仍然保持静止 B．竖直向下运动
C．向左下方运动 D．向右下方运动
题型二：平行板电容器中绳球模型的动态分析问题
【典例2基础题】如图，平行板电容器的两极板竖直放置并分别与电源的正负极相连，一
带电小球经绝缘轻绳悬挂于两极板之间，处于静止状态。现保持右极板不动，将左极板向
左缓慢移动。关于小球所受的电场力大小 F和绳子的拉力大小T，下列判断正确的是（
）
A．F逐渐减小，T逐渐减小
B．F逐渐增大，T逐渐减小
C．F逐渐减小，T逐渐增大
D．F逐渐增大，T逐渐增大
【典例2基础题】如图所示，竖直放置的带电平行板电容器与一静电计相连，一带电小球
用绝缘细线悬挂于平行板间处于静止状态，小球与竖直方向的夹角为θ，此时A极板带负
电，B极板带正电。则下列判断正确的是( )
A．轻轻将细线剪断，小球将做斜抛运动
B．若将A极板向左平移稍许，电容器的电容将增大
C．若将A极板向上平移稍许，夹角θ将变小
D．若将A极板向下平移稍许，静电计指针偏角增大
6
学科网（北京）股份有限公司题型三：平行板电容器中含二极管模型的动态分析问题
【知识思维方法技巧】
因为二极管的单向导电性，使电容器充电时符合U不变模型，放电时符合Q不变模型。
【典例3基础题】如图所示，D是一只二极管，AB是平行板电容器，在电容器两极板间有
一带电微粒P处于静止状态，当两极板A和B间的距离增大一些的瞬间(两极板仍平行)，
带电微粒P的运动情况是( )
A.向下运动 B.向上运动
C.仍静止不动 D.不能确定
【典例3基础题对应练习】如图所示，平行板电容器与直流电源、理想二极管(正向电阻为
零可以视为短路，反向电阻无穷大可以视为断路)连接，电源负极接地．初始电容器不带电，
闭合开关稳定后，一带电油滴位于容器中的P点且处于静止状态．下列说法正确的是(
)
A．将下极板下移，则P点的电势升高
B．将上极板下移，则P点的电势不变
C．减小极板间的正对面积，带电油滴保持静止，但P点的电势会降低
D．减小极板间的正对面积，带电油滴将向上运动
考点三：观察电容器的充、放电现象
【知识思维方法技巧】
（1）电容器的充电过程：
如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过
电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电．正、负极
板带等量的正、负电荷．电荷在移动的过程中形成电流．
在充电开始时电流比较大，以后随着极板上电荷的增多，电流逐渐减小，当电容器两极板
间电压等于电源电压时电荷停止定向移动，电流I＝0 .
7
学科网（北京）股份有限公司（2）电容器的放电过程
如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、
负极板上电荷发生中和．在电子移动过程中，形成电流．
放电开始电流较大，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小，两极板间
的电压也逐渐减小到零．
题型一：电容器充、放电现象的定性分析
【典例1基础题】图(a)所示的电路中，K与L间接一智能电源，用以控制电容器C两端的
电压U .如果U 随时间t的变化如图(b)所示，则下列描述电阻R两端电压U 随时间t变化
C C R
的图象中，正确的是( )
【典例1基础题对应练习】图甲是观察电容器充、放电过程的原理图，图中电源电动势
为E，图乙是利用电压传感器和计算机收集到该实验的其中两个过程的U－t数据图像，
则图乙中( )
A. U >E B. U
