(四)图示图解类
[模板概述] 该类试题可包含大量的生物学信息，反映生命现象的发生、发展以及生物的结
构、生理和相互联系；多是通过图形创设新情景，提供新材料；或是以图形的方式展示生物
原理、过程等，对学生综合能力要求高。其解题思维模板如下：
审题图·获信息 理知识·找联系 深思考·定答案
要从局部到整体，把大块分 理清图解涉及的知识 针对设问，反思图像和
成小块，看清图中每一个过 点，思考知识点之间 题干信息，充分运用所
程，识别各部分名称，挖掘 的区别与联系，找到 学生物学的基本原理或
隐含信息，寻找突破口 本质上的联系 概念准确作答
典例剖析

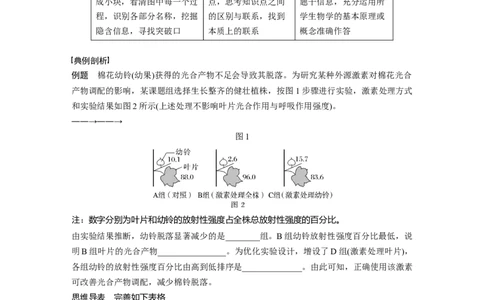

例题 棉花幼铃(幼果)获得的光合产物不足会导致其脱落。为研究某种外源激素对棉花光合
产物调配的影响，某课题组选择生长整齐的健壮植株，按图1步骤进行实验，激素处理方式
和实验结果如图2所示(上述处理不影响叶片光合作用与呼吸作用强度)。
――→――→
图1
注：数字分别为叶片和幼铃的放射性强度占全株总放射性强度的百分比。
由实验结果推断，幼铃脱落显著减少的是________组。B组幼铃放射性强度百分比最低，说
明B组叶片的光合产物________________。为优化实验设计，增设了D组(激素处理叶片)，
各组幼铃的放射性强度百分比由高到低排序是______________。由此可知，正确使用该激素
可改善光合产物调配，减少棉铃脱落。
思维导表 完善如下表格
(1)棉花幼铃为幼果，获得光合产物不足会导致其脱落；
(2)图1和图2所示实验的目的是研究某种外源激素对棉花光合产物
调配的影响；
审题图·获信息 (3)由图1可知，用放射性物质喂饲叶片，然后要测定叶片和幼铃等
的放射性强度；
(4)由图2可知，图中的数据为叶片和幼铃的放射性强度占总放射性
强度的百分比，A、B、C三组处理方式的区别为A组未处理、B组激素处理整个植株、C组只处理幼铃；
(5)A、B、C三组中幼铃和叶片的放射性强度相对大小关系：幼铃
为 C ＞ A ＞ B ；叶片为 B ＞ A ＞ C
(1)写出产物是葡萄糖的光合作用反应式并标出元素的来源与去
向：
理知识·找联系
；
(2)幼铃中葡萄糖主要是由叶片进行光合作用合成输出

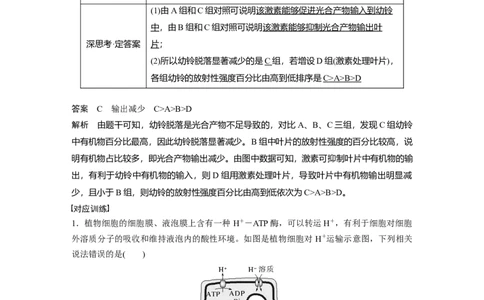

(1)由A组和C组对照可说明该激素能够促进光合产物输入到幼铃
中，由B组和C组对照可说明该激素能够抑制光合产物输出叶
深思考·定答案 片；
(2)所以幼铃脱落显著减少的是C 组，若增设D组(激素处理叶片)，
各组幼铃的放射性强度百分比由高到低排序是C>A>B>D
答案 C 输出减少 C>A>B>D
解析 由题干可知，幼铃脱落是光合产物不足导致的，对比 A、B、C三组，发现C组幼铃
中有机物百分比最高，因此幼铃脱落显著减少。B组中叶片的放射性强度的百分比较高，说
明有机物占比较多，即光合产物输出减少。由图中数据可知，激素可抑制叶片中有机物的输
出，有利于幼铃中有机物的输入，则 D组用激素处理叶片，导致叶片中有机物输出明显减
少，且小于B组，则幼铃的放射性强度百分比由高到低依次为C>A>B>D。
对应训练
1．植物细胞的细胞膜、液泡膜上含有一种 H＋－ATP酶，可以转运H＋，有利于细胞对细胞
外溶质分子的吸收和维持液泡内的酸性环境。如图是植物细胞对 H＋运输示意图，下列相关
说法错误的是( )
A．在细胞质基质、细胞液、细胞外环境中，细胞质基质的pH最大
B．H＋进出植物细胞的跨膜运输方式都是主动运输
C．H＋－ATP酶是一种膜蛋白，能催化ATP水解和运输H＋出细胞
D．植物细胞呼吸受到抑制，会影响细胞对细胞外某些溶质分子的吸收答案 B
解析 据题图分析，H＋运出细胞和运进液泡需要载体蛋白 H＋－ATP酶的协助，同时需要
ATP水解提供能量，表明H＋运出细胞和运进液泡的运输方式是主动运输，H＋运出细胞和运
进液泡是逆H＋浓度梯度，所以细胞质基质中H＋浓度小于胞外H＋浓度和细胞液H＋浓度，H
＋浓度越小，其pH越大，故细胞质基质的pH最大，A正确；H＋运出细胞的方式是主动运
输，而细胞外H＋和溶质分子进入细胞需要转运蛋白的协助，但不需要细胞代谢提供能量，
说明细胞外H＋进入细胞的方式是协助扩散，B错误；据图分析可知，H＋－ATP酶是一种膜
蛋白，能催化ATP水解通过主动运输将H＋运出细胞，C正确；植物细胞呼吸受到抑制，细
胞呼吸产生的ATP减少，会影响H＋的运输，从而影响细胞对某些溶质分子的吸收，D正确。

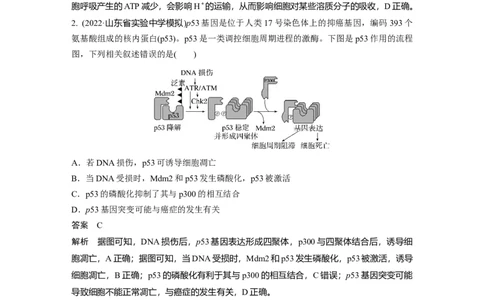

2. (2022·山东省实验中学模拟)p53基因是位于人类17号染色体上的抑癌基因，编码393个
氨基酸组成的核内蛋白(p53)。p53是一类调控细胞周期进程的激酶。下图是p53作用的流程
图，下列相关叙述错误的是( )
A．若DNA损伤，p53可诱导细胞凋亡
B．当DNA受损时，Mdm2和p53发生磷酸化，p53被激活
C．p53的磷酸化抑制了其与p300的相互结合
D．p53基因突变可能与癌症的发生有关
答案 C
解析 据图可知，DNA损伤后，p53基因表达形成四聚体，p300与四聚体结合后，诱导细
胞凋亡，A正确；据图可知，当DNA受损时，Mdm2和p53发生磷酸化，p53被激活，诱导
细胞凋亡，B正确；p53的磷酸化有利于其与p300的相互结合，C错误；p53基因突变可能
导致细胞不能正常凋亡，与癌症的发生有关，D正确。
3．(2022·广西桂林高三一模)如图为细胞之间信息传递的模型，甲、乙表示细胞，a是信息
分子，b是受体细胞膜上的特异性受体。下列信息分子的受体可以不是b的是( )
A．性激素 B．促甲状腺激素
C．乙酰胆碱 D．胰岛素
答案 A解析 由图示可知，a是甲细胞产生的信号分子，b是受体细胞膜上的特异性受体，性激素
是脂质类激素，其受体在细胞内，因此不能用b表示其受体，而促甲状腺激素、胰岛素是蛋
白质类激素，其受体位于细胞膜上，乙酰胆碱是神经递质，其受体位于细胞膜上。
4．真核生物每条染色体两端都有一段特殊序列的DNA，称为端粒。端粒DNA序列在每次
细胞分裂后会缩短一截。在干细胞和癌细胞等不断分裂的细胞中可以检测到具有活性的端粒
酶(由RNA和蛋白质形成的复合体)，该酶能够将变短的DNA末端重新加长。端粒酶的作用
机理如图所示。下列叙述错误的是( )

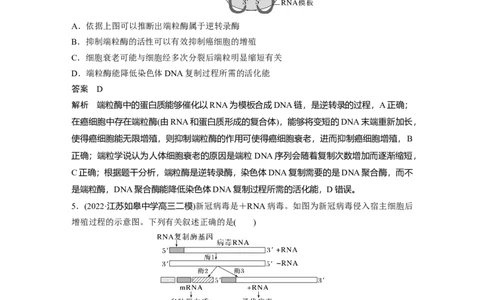

A．依据上图可以推断出端粒酶属于逆转录酶
B．抑制端粒酶的活性可以有效抑制癌细胞的增殖
C．细胞衰老可能与细胞经多次分裂后端粒明显缩短有关
D．端粒酶能降低染色体DNA复制过程所需的活化能
答案 D
解析 端粒酶中的蛋白质能够催化以RNA为模板合成DNA链，是逆转录的过程，A正确；
在癌细胞中存在端粒酶(由RNA和蛋白质形成的复合体)，能够将变短的DNA末端重新加长，
使得癌细胞能无限增殖，则抑制端粒酶的作用可使得癌细胞衰老，进而抑制癌细胞增殖，B
正确；端粒学说认为人体细胞衰老的原因是端粒DNA序列会随着复制次数增加而逐渐缩短，
C正确；根据题干分析，端粒酶是逆转录酶，染色体DNA复制需要的是DNA聚合酶，而不
是端粒酶，DNA聚合酶能降低染色体DNA复制过程所需的活化能，D错误。
5．(2022·江苏如皋中学高三二模)新冠病毒是＋RNA病毒。如图为新冠病毒侵入宿主细胞后
增殖过程的示意图。下列有关叙述正确的是( )
A．＋RNA和－RNA携带的遗传信息相同
B．－RNA能与核糖体结合完成翻译过程
C．酶1、酶2和酶3都属于RNA聚合酶
D．该病毒在细胞外可以完成RNA的复制
答案 C
解析 新冠病毒遗传物质是＋RNA，－RNA是＋RNA在酶1的作用下形成的，两者携带的
遗传信息不相同，A错误；新冠病毒的遗传物质是＋RNA，－RNA是＋RNA在酶1的作用下形成的，－RNA在酶2作用下可以形成mRNA，再结合核糖体翻译形成多种病毒蛋白，B
错误；酶1、酶2和酶3都能催化形成RNA，所以酶1、酶2和酶3都属于RNA聚合酶，C
正确；病毒只能过寄生生活，病毒的一切生命活动都要在宿主细胞内完成，因此该病毒不可
能在细胞外完成RNA的复制，D错误。
6．如图是小鼠孤雌单倍体胚胎干细胞系获得过程，下列相关叙述不正确的是( )
A．过程①中，精子需要用ATP培养，卵母细胞应处于减数第二次分裂中期
B．卵母细胞只有在受精后才能完成减数分裂，因此不能直接用卵母细胞培养
C．过程②中，经历了有丝分裂和分化，不同阶段表达的基因存在差异
D．“早期胚胎”最可能是囊胚，其中的内细胞团细胞具有全能性
答案 A
解析 过程①中，精子需要用获能液培养，卵母细胞应处于减数第二次分裂中期，A错误；
卵母细胞只有在受精后才能完成减数分裂，所以需要用精子刺激卵母细胞，然后移除雄原核
再进行培养，B正确；过程②是早期胚胎发育，此过程经历了有丝分裂和分化，细胞分化的
实质是基因的选择性表达，C正确；“早期胚胎”最可能是囊胚，囊胚的内细胞团细胞具有
发育的全能性，D正确。
7．睡眠是动物界普遍存在的现象。腺苷是一种重要的促眠物质。图1为腺苷合成及转运示
意图，ATP运到胞外后，可被膜上的核酸磷酸酶分解。研究发现，腺苷与觉醒神经元细胞膜
上的A 受体结合，可促进K＋通道开放，腺苷还可以通过A 受体激活睡眠相关神经元来促
1 2
进睡眠。图2为测定基底前脑(BF)胞外腺苷水平变化的一种腺苷传感器。下列相关叙述错误
的是( )
A．利用AK活性抑制剂或利用A 激动剂可改善失眠症患者睡眠
2
B．由图1可知，储存在囊泡中的ATP通过胞吐的方式转运至胞外
C．由图2可知，可通过检测荧光强度来指示BF胞外腺苷浓度
D．ATP转运至胞外后，可被膜上的核酸磷酸酶分解，脱去2个磷酸产生腺苷
答案 D
解析 通过图1可知，利用AK活性抑制剂可抑制腺苷转化为AMP，有利于睡眠；同时由
题干信息可知，腺苷还可以通过A 受体激活睡眠相关神经元来促进睡眠，故使用A 激动剂
2 2
也可改善失眠症患者睡眠，A正确；ATP转运至胞外后，可被膜上的核酸磷酸酶分解，脱去3个磷酸产生腺苷，D错误。
8．(2022·河南开封高三模拟)在长期饲养果蝇的过程中，获得了一种雌性三倍体果蝇，当它
和正常二倍体雄果蝇交配后，出现了如图所示的不同类型的后代。请回答下列问题：
(1)由图中__________和__________类型可以推断，具有两个X染色体的受精卵还不能发育
成雌性果蝇，可见，在X、Y染色体之外，__________在性别决定上也具有一定的作用。
(2)正常翅雌果蝇(XaXaY)最多能产生 Xa、Y、XaXa、__________四种类型的配子，其比例为
______________________。
(3)在正常二倍体果蝇中发现一只缺刻翅雌性果蝇，缺刻翅性状是由一条X染色体的片段缺
失引起的，研究发现在缺失的片段上有一个正常的红眼基因＋w(白眼基因为w)，缺刻翅雌
果蝇与白眼雄果蝇杂交产生的子一代，雌雄果蝇个体数目比为 2∶1，且雄果蝇都是红眼正
常翅。
①若用X0表示X染色体片段缺失，这对果蝇的基因型是__________；画出缺刻翅果蝇的性
染色体模式图并标出基因在染色体上的位置。
②子一代雌雄果蝇个体数目比为2∶1的原因可能是__________________________________。
答案 (1)三倍减一中间性 三倍体中间性 所有的常染色体 (2)XaY 2∶1∶1∶2
(3)①X0X＋w、XwY 如图所示 ②X染色体上这一片段的缺失对
雄果蝇是致死的
解析 (1)由图中三倍减一中间性(三组常染色体＋XX)和三倍体中间性(三组常染色体＋
XXY)类型可以推断，具有两个X染色体的受精卵还不能发育成雌性果蝇，可见在X、Y染
色体之外，所有的常染色体在性别决定上也具有一定的作用。(2)正常翅雌果蝇(XaXaY)通过
减数分裂过程最多能产生 Xa、Y、XaXa、XaY四种类型的配子，其比例为 2∶1∶1∶2。
(3)①正常二倍体雌性果蝇的染色体组成为XX，若用X0表示X染色体片段缺失，则该缺刻
翅雌性果蝇的染色体组成可以表示为X0X。由题干信息已知在缺失的片段上有一个正常的红
眼基因＋w(白眼基因为w)，则该缺刻翅雌果蝇的基因型为X0X－，让其与白眼雄果蝇(XwY)
杂交，产生的子一代雌雄果蝇个体数目比为 2∶1，且雄果蝇都是红眼正常翅(X＋wY)，说明
该缺刻翅雌果蝇的基因型为X0X＋w。 ②已知子一代雌雄果蝇个体数目比为2∶1，且雄果蝇都是红眼正常翅(X＋wY)，说明雌配子X0不能形成雄性后代，即可能是X染色体上这一片
段的缺失对雄果蝇是致死的。
