(二)坐标图解类
[模板概述] 坐标图中，多以时间、温度等易测量的因素为横坐标，以事物的某种性质为纵
坐标，以曲线图或柱形图表示事物变化及性质间的相互关系，常用来分析生命现象，从而揭
示生物体结构、代谢、生命活动及与生物环境相互作用的关系等方面的本质特性。其解题思
维模板如下：

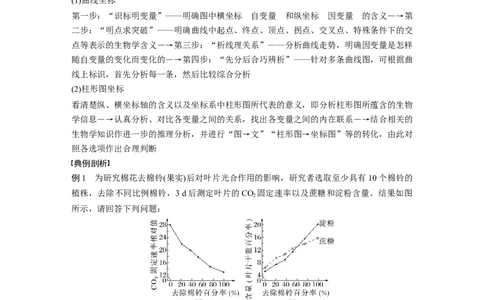

(1)曲线坐标
第一步：“识标明变量”——明确图中横坐标自变量和纵坐标因变量的含义―→第
二步：“明点求突破”——明确曲线中起点、终点、顶点、拐点、交叉点、特殊条件下的交
点等表示的生物学含义―→第三步：“析线理关系”——分析曲线走势，明确因变量是怎样
随自变量的变化而变化的―→第四步：“先分后合巧辨析”——针对多条曲线图，可根据曲
线上标识，首先分析每一条，然后比较综合分析
(2)柱形图坐标
看清楚纵、横坐标轴的含义以及坐标系中柱形图所代表的意义，即分析柱形图所蕴含的生物
学信息―→认真分析、对比各变量之间的关系，找出各变量之间的内在联系―→结合相关的
生物学知识作进一步的推理分析，并进行“图→文”“柱形图→坐标图”等的转化，由此对
照各选项作出合理判断
典例剖析
例1 为研究棉花去棉铃(果实)后对叶片光合作用的影响，研究者选取至少具有10个棉铃的
植株，去除不同比例棉铃，3 d后测定叶片的CO 固定速率以及蔗糖和淀粉含量。结果如图
2
所示，请回答下列问题：
(1)由图1可知，随着去除棉铃百分率的提高，叶片光合速率________________。本实验中
对照组(空白对照组)植株的CO 固定速率相对值是
2
__________________。
(2)由图2可知，去除棉铃后，植株叶片中______________________增加。已知叶片光合产
物会被运到棉铃等器官并被利用，因此去除棉铃后，叶片光合产物利用量减少，__________
降低，进而在叶片中积累。
(3)综合上述结果可推测，叶片中光合产物的积累会__________(填“促进”或“抑制”)光合
作用。思维导图 完善本题思维图

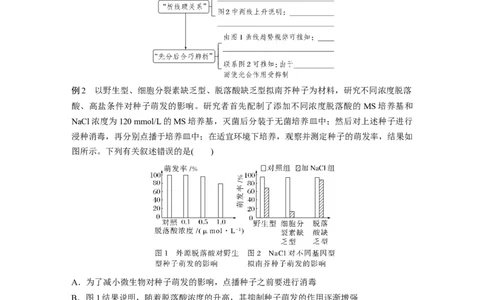

例2 以野生型、细胞分裂素缺乏型、脱落酸缺乏型拟南芥种子为材料，研究不同浓度脱落
酸、高盐条件对种子萌发的影响。研究者首先配制了添加不同浓度脱落酸的 MS培养基和
NaCl浓度为120 mmol/L的MS培养基，灭菌后分装于无菌培养皿中；然后对上述种子进行
浸种消毒，再分别点播于培养皿中；在适宜环境下培养，观察并测定种子的萌发率，结果如
图所示。下列有关叙述错误的是( )
A．为了减小微生物对种子萌发的影响，点播种子之前要进行消毒
B．图1结果说明，随着脱落酸浓度的升高，其抑制种子萌发的作用逐渐增强
C．图2结果显示，NaCl对拟南芥种子萌发的抑制作用依赖脱落酸
D．据图2推测，细胞分裂素和脱落酸对种子的萌发具有拮抗作用，细胞分裂素能增强NaCl
对种子萌发的抑制作用
思维导图 完善本题思维图对应训练

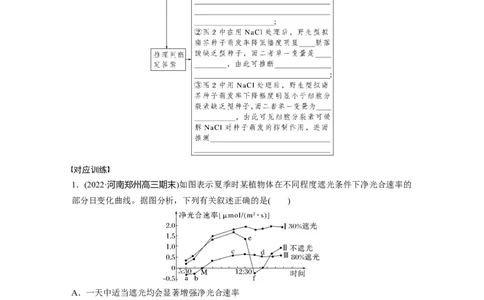

1．(2022·河南郑州高三期末)如图表示夏季时某植物体在不同程度遮光条件下净光合速率的
部分日变化曲线。据图分析，下列有关叙述正确的是( )
A．一天中适当遮光均会显著增强净光合速率
B．a～b段叶肉细胞内合成ATP的场所只有细胞质基质和线粒体
C．M点时该植物体内叶肉细胞消耗的二氧化碳量一般大于该细胞呼吸产生的二氧化碳量
D．6：30左右在不遮光的条件下限制该植物光合速率的主要环境因素是二氧化碳浓度
2．下列对如图所示四条曲线的分析，正确的是( )①通过甲曲线分析可知，所得到这种细菌的产物是次级代谢产物
②乙曲线中处于b点时，血糖浓度最高，此时血液中胰岛素的含量最低
③丙曲线中处于c点时，叶绿素的分解速度大于合成速度，叶片开始变黄
④丁曲线中处于d点时，植物生长素仍能够促进芽的生长
A．①③ B．①④ C．②④ D．③④

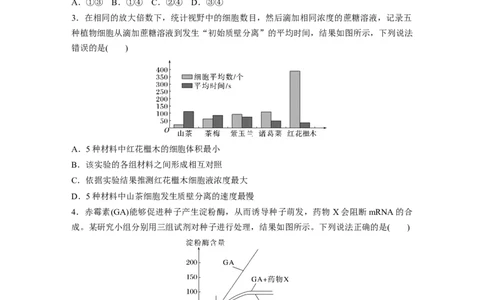

3．在相同的放大倍数下，统计视野中的细胞数目，然后滴加相同浓度的蔗糖溶液，记录五
种植物细胞从滴加蔗糖溶液到发生“初始质壁分离”的平均时间，结果如图所示，下列说法
错误的是( )
A．5种材料中红花檵木的细胞体积最小
B．该实验的各组材料之间形成相互对照
C．依据实验结果推测红花檵木细胞液浓度最大
D．5种材料中山茶细胞发生质壁分离的速度最慢
4．赤霉素(GA)能够促进种子产生淀粉酶，从而诱导种子萌发，药物 X会阻断mRNA的合
成。某研究小组分别用三组试剂对种子进行处理，结果如图所示。下列说法正确的是( )
A．药物X可抑制淀粉酶基因的翻译
B．随着赤霉素浓度的升高，淀粉酶的含量增加
C．温度对赤霉素组中淀粉酶的合成有促进作用
D．药物X的作用机理可能与脱落酸相同
5．某科研小组分别测定了肝癌细胞在HBX和HBXIP两种蛋白不同表达量下的细胞凋亡率和处于细胞周期各时期细胞数量百分比，结果如图所示。下列相关叙述正确的是( )
A．用HBX表达量最低、HBXIP表达量最高的肝癌细胞作对照组
B．HBXIP低表达促使S期细胞数量增加的同时促进肝癌细胞凋亡
C．据HBX高表达使S期细胞数量减少推测该蛋白可能抑制细胞增殖
D．肝癌患者治疗中使用HBX表达促进药物可通过促进肝癌细胞凋亡增强疗效
6．(2022·河北邯郸一中高三阶段练习)家蝇对某类杀虫剂产生抗性，原因是神经细胞膜上某
通道蛋白中的某一亮氨酸被另一氨基酸替换。下图是对甲、乙、丙三个地区家蝇种群的敏感
性和抗性基因型频率调查分析的结果。下列叙述错误的是( )
A．上述通道蛋白中氨基酸的改变是基因碱基增添或缺失的结果
B．甲地区家蝇种群中敏感性基因频率为88%
C．比较三地区抗性基因频率无法确定三地的抗性基因的突变频率
D．丙地区敏感性基因频率高是自然选择的结果
7．研究人员开展酵母接种量对红树莓果酒中花色苷含量和酒精度影响的研究，结果如图。
下列相关叙述错误的是( )
A．酿酒主要流程有：红树莓果清洗、晾干→打浆、酶解→接种酵母、主发酵→过滤、后发
酵
B．发酵温度和时间属于无关变量，不会影响实验结果
C．果酒中的花色苷易溶于酒精，来源于红树莓果皮细胞的液泡D．在实验发酵条件下，酵母的最佳接种量为0.2%左右
8．(2022·贵州贵阳高三一模)下图1表示正常生长条件下水稻野生型和光受体缺失突变体的
幼苗中脱落酸(ABA)的含量，图2表示一定的光照、黑暗以及不同ABA浓度条件处理下水
稻种子的萌发率。下列有关叙述正确的是( )
A．光信号和水稻体内的ABA都属于物理信息
B．光信号可能会抑制水稻体内ABA的生物合成
C．光照条件下种子萌发受外源ABA的影响比黑暗条件下更大
D．光信号通过激活光受体以降低ABA对种子萌发的促进效果
9．(2022·江苏如皋中学高三二模)为了对重金属镉(Cd)污染的水体进行生物修复，科研人员
进行了相关研究。选择水芹菜、灯芯草和水葫芦三种湿地植物设置了4种配植方式：
A．水芹菜3株＋水葫芦3株；B.水芹菜3株＋灯芯草3丛；C.水葫芦3株＋灯芯草3丛；D.
水芹菜2株＋水葫芦2株＋灯芯草2丛。利用水培法模拟被镉污染的人工湿地，检测植物配
植对模拟人工湿地的影响，结果如下图。请回答下列问题：
(1)湿地生态系统的主要成分是____________，其可吸收污水中的__________________等营
养物质以及重金属镉等有害物质，既能防止水体富营养化，又能防止环境污染。这说明了生
态系统具有一定的__________________。
(2)据图1可知，4种配植方式中，第3天时人工湿地中Cd的去除率最大的是____________
组，到第7天时，人工湿地中Cd的去除率最大的是________组，由此可说明随着处理时间的延长，________________________________________会促进系统对Cd的去除。
(3)从图 2 的 A 组、B 组、C 组结果比较可知，三种植物净光合速率最大是
__________________。综合图1、2结果可知，实验结束时人工湿地中的溶解氧含量与Cd的
去除率呈________________________________________________________________________。
(4)根系泌氧是指水生植物通过通气组织将光合作用产生的氧气运输到根部，并释放到根际
土 壤 或 水 体 的 过 程 。 这 种 现 象 是 长 期 水 体 缺 氧 环 境 对 植 物 进 行
____________________________的结果。研究证实水生植物根系泌氧有助于植物对水体污染
物的去除，这是因为水生植物根系泌氧提高水体溶解氧，有利于好氧微生物在植物根系周围
分解______________，植物可吸收的营养物质增多，植物生长更加旺盛，提高污水净化效率。
