第4节 跨学科实践：制作简易活塞式抽水机
师：在日常生活中，我们经常用到的水是怎样被抽上来的呢？
学生1：活塞式抽水机.
新课 学生2：离心式抽水机.
导入 学生3：轴流式抽水机.
师：他们具体是怎样把水抽上来的呢？这节课我们就来了解活塞式抽水机的工作原
理并制作简易活塞式抽水机.
【项目提出】在生产生活中，人们常用抽水机将水从低处抽到高处.其中有一种活
塞式抽水机，不需要电，利用人力反复提压手柄就可以抽水.我们利用简单的材料
就可以制作一台简易活塞式抽水机.
【项目分析】
制作简易活塞式抽水机，我们需要完成下面的任务.
任务一 了解活塞式抽水机的工作原理.
任务二 设计并制作简易活塞式抽水机.
【项目实施】
任务一：了解活塞式抽水机的工作原理
1.活塞式抽水机的结构

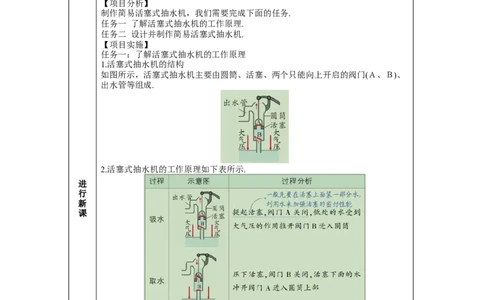

如图所示，活塞式抽水机主要由圆筒、活塞、两个只能向上开启的阀门(Ａ、Ｂ)、
出水管等组成.
2.活塞式抽水机的工作原理如下表所示.
进
行
新
课
任务二：设计并制作简易活塞式抽水机
1.材料：一个用来装洗涤液的空瓶子、一根筷子、一块塑料片、一个玻璃球、一块
橡皮膏、一根塑料管.
2.制作过程
（1）圆筒和活塞：剪下瓶子的瓶底，瓶子上部作为抽水机的圆筒.把瓶底再略剪一小部分作为活塞，使瓶底的外径能与瓶子的内径相吻合.
（2）出水口和进水口：如图，在瓶子的侧壁上打一个出水口，插上一段塑料管作
为出水管.在瓶盖上挖一个洞，将其作为进水口.
（3）阀门：如图所示，在活塞上打两个孔A、B，中间的孔A用来固定筷子.用橡
皮膏把塑料片的一边黏在活塞上，使塑料片能盖住孔B，作为一个阀门.把玻璃球
放到瓶子里作为另一个阀门.
（4）组装:装上活塞，抽水机就组装好了.结构图如图所示.
【展示交流】
活塞式抽水机是利用大气压强把水压上来的，由p=ρgh得，这种抽水机在标准大气
压下提升水的最大高度 ，在正常
使用时，因为抽水机内部不可能为真空，所以只用于从7~8m或更浅的井中抽水.
