九年级物理上册名校期末质量检测卷(一)
(考试时间:90分钟 满分:100分 范围：第十三～十八章)
题号 一 二 三 四 五 总分
得分
一、选择题(共10小题,每小题3分,共30分)

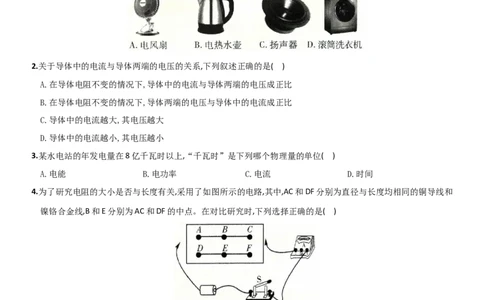

1.如图所示的用电器中,利用电流热效应工作的是( )
A.电风扇 B.电热水壶 C.扬声器 D.滚筒洗衣机
2.关于导体中的电流与导体两端的电压的关系,下列叙述正确的是( )
A.在导体电阻不变的情况下,导体中的电流与导体两端的电压成正比
B.在导体电阻不变的情况下,导体两端的电压与导体中的电流成正比
C.导体中的电流越大,其电压越大
D.导体中的电流越小,其电压越小
3.某水电站的年发电量在8亿千瓦时以上,“千瓦时”是下列哪个物理量的单位( )
A.电能 B.电功率 C.电流 D.时间
4.为了研究电阻的大小是否与长度有关,采用了如图所示的电路,其中,AC和DF分别为直径与长度均相同的铜导线和
镍铬合金线,B和E分别为AC和DF的中点。在对比研究时,下列选择正确的是( )
A.第一次接入AB,第二次接入DE B.第一次接入DE,第二次接入AC
C.第一次接入AB,第二次接入DF D.第一次接入DE,第二次接入DF
5.关于温度、热量、内能,以下说法正确的是( )
A.一个物体温度升高,它的内能一定增加 B.一个物体温度升高,一定是吸收了热量
C.一个物体吸收了热量,它的温度一定会升高 D.一块0℃的冰没有内能,它的分子不会运动
6.下列有关热机的说法中正确的是( )
A.热机的效率可以大于100%B.热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程
C.热机的大量使用不会造成环境污染
D.在四冲程内燃机中减少废气带走的大量热量不能提高热机效率

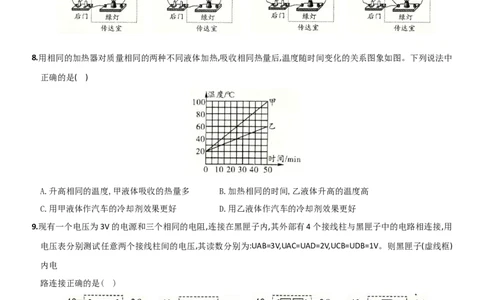

7.学校有前、后两个门,在前、后门各装一个按钮开关,学校传达室有甲、乙两盏灯和电源。要求:前门来人按下开
关时红灯亮,后门来人按下开关时绿灯亮。则以下电路设计符合要求的是( )
8.用相同的加热器对质量相同的两种不同液体加热,吸收相同热量后,温度随时间变化的关系图象如图。下列说法中
正确的是( )
A.升高相同的温度,甲液体吸收的热量多 B.加热相同的时间,乙液体升高的温度高
C.用甲液体作汽车的冷却剂效果更好 D.用乙液体作汽车的冷却剂效果更好
9.现有一个电压为3V的电源和三个相同的电阻,连接在黑匣子内,其外部有4个接线柱与黑匣子中的电路相连接,用
电压表分别测试任意两个接线柱间的电压,其读数分别为:UAB=3V,UAC=UAD=2V,UCB=UDB=1V。则黑匣子(虚线框)
内电
路连接正确的是( )
10.如图,电源电压恒为5V,电压表量程为“0～3V”,电流表量称为“0～0.6A”,滑动变阻器规格为“20Ω 1A”,小灯
泡标有“3V 1.8W”字样,闭合开关,在电路安全的情况下,(不考虑灯丝电阻的变化)则下列说法正确的是( )A.滑动变阻器的阻值允许调节的范围是0～20Ω B.电流表示数的变化范围是0.1A
C.电压表示数的变化范围是1V～3V D.小灯泡的最小功率是1W
二、填空题(每空2分,共28分)
11.在医院等公共场所设有“禁止吸烟”的标志,这是因为在公共场所“一人吸烟,多我被动吸烟”,这种说法的依据
是:组成物质的分子在永不停息地做________。冬天手冷时,我们用搓手的方式使手变暖和,这是采用________的
方式来增加的内能。
12.汽车是我们生活中常用的交通工具,汽油机是汽车的动力设备。单缸汽油机工作的四个冲程中,将内能转化为机
械能的是________冲程；其他冲程主要利用________来工作的；某单缸汽油机飞轮转速为3600转/min,则每秒
对外做________次功

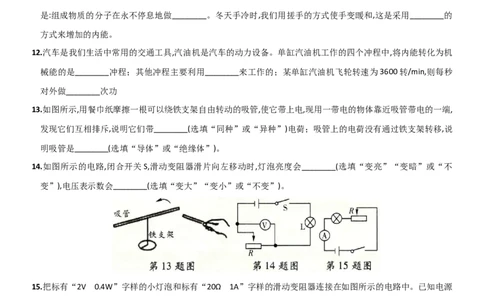

13.如图所示,用餐巾纸摩擦一根可以绕铁支架自由转动的吸管,使它带上电,现用一带电的物体靠近吸管带电的一端,
发现它们互相排斥,说明它们带________(选填“同种”或“异种”)电荷；吸管上的电荷没有通过铁支架转移,说
明吸管是________(选填“导体”或“绝缘体”)。
14.如图所示的电路,闭合开关S,滑动变阻器滑片向左移动时,灯泡亮度会________(选填“变亮”“变暗”或“不
变”),电压表示数会________(选填“变大”“变小”或“不变”)。
15.把标有“2V 0.4W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器连接在如图所示的电路中。已知电源
电压为3V,电流表的量程为“0～0.6A”,闭合开关,调节滑片,灯泡的最小功率为________W,滑动变阻器接入电路
的最小阻值为________Ω(灯丝电阻不变)。
16.燃气灶烧水时,把质量为4kg、初温为20℃的水加热到100℃,燃烧了0.04m3天然气(假设天然气完全燃烧)。已知
水的比热容为4.2×103J/(kg·℃),天然气的热值为8.4×107J/m3。则水吸收的热量为______J,天然气完全燃烧放出的
热量为______J,燃气灶烧水时的效率为______

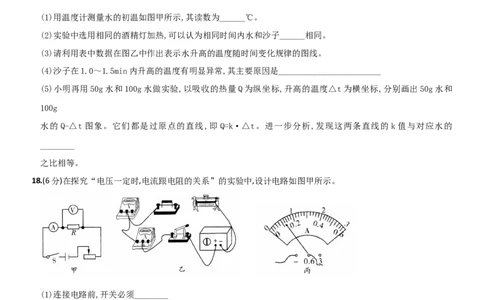

三、实验与探究题(共18分)17.(6分)小明在学习“物质的比热容”时,取相同质量的水和沙子,用相同的酒精灯加热,测得它们升高的温度如表
所示,并在图乙中作出沙子升高的温度随时间变化的图线。
(1)用温度计测量水的初温如图甲所示,其读数为______℃。
(2)实验中选用相同的酒精灯加热,可以认为相同时间内水和沙子______相同。
(3)请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。
(4)沙子在1.0～1.5min内升高的温度有明显异常,其主要原因是________________________
(5)小明再用50g水和100g水做实验,以吸收的热量Q为纵坐标,升高的温度△t为横坐标,分别画出50g水和
100g
水的Q-△t图象。它们都是过原点的直线,即Q=k·△t。进一步分析,发现这两条直线的 k值与对应水的
________
之比相等。
18.(6分)在探究“电压一定时,电流跟电阻的关系”的实验中,设计电路如图甲所示。
(1)连接电路前,开关必须________
(2)请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路(导线不允许交叉)
(3)连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压。造成
这一现象的原因可能是________
A.电流表坏了 B.滑动变阻器短路 C.电阻处接触不良 D.电阻短路
(4)排除故障进行实验,多次改变R的阻值,调节滑动变阻器,使电压示数保持不变,实验数据记录如下表。其中
第5次实验电流表示数如图丙所示,其读数为________A(5)实验结果是:________________________________________________________
19.(6分)实验室电源电压为6V,要测量小灯泡的额定功率,小强选择一个额定电压为2.5V、电阻大约为10Ω左右的
小灯泡,画出了电路图(图甲)。
(1)若按照小强设计的电路图进行实验,实验室里有最大阻值是10Ω和60Ω的滑动变阻器,你认为应该选择最
大阻值为________Ω的滑动变阻器。
(2)将图乙中的滑动变阻器和电压表(选用合适的量程)接入电路。
(3)闭合开关,当滑动变阻器的滑片向右移动时,电流表的示数将________(选填“变大”“变小”或“不变”)
(4)在实验过程中,灯泡突然熄灭,电流表的示数突然变得无示数,电压表的示数是6V,你判断故障可能是:
________________________。
(5)为进一步确定小灯泡亮度与电压的关系,做了多次实验,并根据实验数据绘出了小灯泡的U-I图象(如图丙所
示)。请根据图象信息计算出小灯泡的额定功率是________W。
四、计算题(共24分)
20.(12分)如图所示,L是“12V 6W”的小灯泡,R 是定值电阻,R 是最大阻值为24Ω的滑动变阻器,电源电压和灯泡
1 2
电阻均不变。
(1)求小灯泡的阻值；
(2)闭合开关S、S,滑片P在a端时,小灯泡恰能正常发光,且电流表示数为0.9A,求R 的阻值；
1 1
(3)闭合开关S,断开开关S,求在滑片P移动过程中,灯泡消耗的最小功率。
121.(12分)如图甲所示,是一则公益广告浓浓的孝心渗透着社会主义核心价值观。小明给爷爷网购了一台电热足浴
盆,其铭牌部分参数如图乙所示。
(1)他为爷爷往足浴盆里加入初温为22℃的水,使之达到最大允许注水量,开始正常加热。控制面板如图丙所示,
当温度达到显示温度时,完成加热。求此过程中水所吸收到热量。[c=4.2×103J/(kg·℃)]
(2)此次加热过程耗时10min,求此过程足浴盆的电热效率。
(3)求此次加热时足浴盆的工作电流和加热电阻阻值。(保留1位小数)
(4)加热后,爷爷换成300W挡位,泡脚20min,问此次加热和泡脚总共消耗多少电能。【参考答案】名校期末质量检测卷(一)
1.B【解析】电风扇和滚筒洗衣机主要是把电能转化为机械能,扬声器主要将电能转化为声能,只有电水壶是把
电能转为内能,是利用电流的热效应,故B正确。故选B
2.A【解析】在电阻不变的情况下,导体中的电流与导体两端电压成正比,电流由电压决定,不是电流决定电压,
故A正确BCD错误；故选A。
3.A【解析】“kW·h”是电能的单位,而电功率的单位为电流的单位为A,时间的单位为s,故A正确、BCD错误；
故应选A。
4.D【解析】A.第一次接入AB,第二次接入DE,AB和DE长度相同,材料不同,故A错误；B.第一次接入DE,第二次
接入AC,材料不同,故B错误；C.第一次接入AB,第二次接入DF,材料不同,故C错误；D.第一次接入DE,第二次
接入DF,DE和DF长度不同,材料和横截面积又相同,所以D正确。故选D
5.A【解析】物体的内能与温度有关,对同一物体,其温度越高,内能越大；但是不能认为内能越大,温度越高,因
为同一物体的内能还与状态等有关,故A正确。一个物体的温度升高,可能是物体从外界吸收热量,也可能是外
界对它做了功,故B错误,物体吸收了热量,它的温度可能不变,例如,晶体熔化时,吸收热量,温度不变,故C错误。
一切物体的分子都在不停地做无规则运动,都具有内能；所以0℃的冰也有内能,它的分子在不停地做无规则运
动,故D错误。故选A。
6.B【解析】A.热机在工作过程中总有能量的损耗,所以热机的效率总是小于1,故A错误；B.热机工作的过程是
将燃料燃烧获得的内能转化成机械能的过程,故B正确；C.热机的大量使用,会带来更多的废气污染,故C错误；
D.在四冲程内燃机中,废气带走的热量最多,减少废气带走的大量热量可以大大提高热机的效率,故D错误。故
选B。
7.C【解析】由题知,前门来人按下开关时红灯亮,后门来人按下开关时绿灯亮,说明两灯互不影响能独立工作,
即两个电灯应并联,且前门开关控制红灯、后门开关控制绿灯,由各选项电路图可知,C正确,ABD错误。故选C
8.D【解析】A.由图象可知升高相同的温度,乙比甲用的时间长,所以乙比甲吸热多,故A错误；B.加热相同的时
间,可以在图象中竖向画一条线,与甲的交点较高,所以甲升高的温度高,故A错误；C.甲的比热容小,不适合作
冷却剂,故C错误；D.乙的比热容大,适合作冷却剂,故D正确。故选D
9.C【解析】U =3V,∴AB应该连在电源两端；当三个电阻串联时,因为三个电阻相同,而且电源电压为3V；所以,
AB
每个电阻分担的电压相同,大小都为1V；又知:U =U =2V,∴AC和AD之间应该连有2个电阻；又∵U =U =1V；
AC AD CB DB
∴CB和DB之间应该连有1个电阻,故C符合题意。
10.C【解析】由电路图可知,滑动变阻器与灯泡串联,电压表测灯泡两端的电压,电流表测电路中的电流。
根据P=UI可得,灯的额定电流:
I ＝＝＝0.6A,
L额
由I=得:灯泡的电阻R=＝=5Ω,
1由于电压表的量程为0～3V,电流表的量程为0～0.6A,则灯泡两端的最大电压为3V,则通过灯泡的最大电流最大
I ＝I =0.6A；由I=得:电路中的最小总电阻R =＝≈8.3Ω,
最大 L额 最小
由串联电路中总电阻等于各分电阻之和可知:
滑动变阻器接入电路中的最小阻值:R =R -R=8.3Ω-5Ω=3.3Ω,
滑最小 最小 1
因为滑动变阻器的规格为“20Ω 1A”,所以滑动变阻器的电阻允许调节的范围是3.3Ω～20Ω,故A错误；
电路中的最大总电阻R =R+R=20Ω+5Ω=25Ω；
最大 1
则电路中的最小电流:I ＝＝＝0.2A
最小
所以电流表示数的变化范围是0.2A～0.6A,故B错误；
灯泡两端的最小电压为U =I R=0.2A×5Ω=1V；
L最小 最小 L
所以电压表示数的变化范围是1V～3V故C正确；此时灯泡的功率最小为:P =I2 R=(0.2A)2×5Ω=0.2W,
L最小 最小 L
故D错误。故选C。
11.无规则运动 做功
12.做功 飞轮惯性 30
【解析】做功冲程中汽油在气缸里燃烧释放出内能,推动活塞向下运动,即转化成了机械能；另外三个冲程都是
靠飞轮的惯性来完成的；汽油机的飞轮转速为3600r/min,即每秒钟转60圈,所以对外做功30次。
13.同种 绝缘体
【解析】用一带电的物体靠近吸管带电的一端,发现它们互相排斥,说明它们带同种电荷；吸管上的电荷没有通
过铁支架转移,说明吸管是绝缘体。
14.变暗 变大
15.0.1 5
【解析】根据公式P=可知,灯泡电阻不变的情况下,小灯泡分得的电压越小时(即滑动变阻器接入电路的电
阻阻值最大),消耗的电功率越小,此时滑动变阻器连入电路的电阻最大为20Ω,小灯泡电阻
R===10Ω,电路电流I=＝=0.1A,小灯泡的最小功率为:P =I2R=(0.1A)2×10Ω=0.1W；由灯泡“2V 0.4W”可知,
L min
电路中允许通过的最大电流为I=＝＝0.2A,此时在灯泡的电压为2V,此时滑动变阻器上的电压为U′=1V,滑动
L
变阻器接入电路的电阻R=＝＝5Ω
16.1.344×106 3.36×106 40%
【解析】水吸收的热量:Q =cm (t-t)=4.2×103J/(kg·℃)×4kg×(100℃-20℃)=1.344×106J；天然气完全
吸 水 o
燃烧放出的热量:Q =mq=0.04m3×8.4×107J/kg=3.36×106J；燃气灶的效率:η=×100%＝×100%=40%
放
17.(1)18 (2)吸收的热量 (3)见解析 (4)沙子受热不均匀 (5)质量
【解析】(1)由图知:温度计的分度值为1℃；且“20”和“10”两者之间,所以显示的温度高于0℃,为18℃。
(2)小明选用了两个相同的酒精灯,分别给水和沙子加热,这样做的目的是使水和沙子在相同时间吸收相同的热
量；(3)水升高的温度随时间变化规律的图线如图；(4)由于沙子在1.0～1.5min内受热不均匀,会导致沙子升高的温度有明显异常；
(5)根据Q=cm△t可知,Q=k△t中的k=cm,则有k=cm,则有k=cm,k=cm,∵=,∴=,
1 1 1 1 2 2
即这两条直线的k值与对应水的质量之比相等。
18.(1)断开 (2)如图所示 (3)C (4)0.12 (5)电压不变,导体中的电流与导体的电阻成反比
【解析】(1)连接电路前,开关必须断开；(2)由图知,需将电压表与电阻并联；滑动变阻器与电阻串联,滑动变
阻器已接了下面一个接线柱,可再接上面任意一个接线柱,如答图所示；(3)电流表没有示数,电路断路,电压表
示数始终接近电源电压,则与电压表并联的电阻断路；(4)由图丙知,电流表的量程为0～0.6A,分度值为0.02A,
示数为0.12A；(5)由表格中数据知,电压不变,电阻越大,电流越小,且电阻增大为原来的几倍,电流变减小为原
来的几分之一,可知:电压不变,电流与电阻成反比。
19.(1)60 (2)如图所示 (3)变大 (4)灯泡断路了 (5)0.5
【解析】(1)灯泡正常发光电流约为I=＝=0.25A,由串联电路特点和欧姆定律可得,此时变阻器连入电路的阻值
R ＝＝＝=14Ω>10Ω,所以应选择最大阻值为60Ω的滑动变阻器；(2)由图甲知,灯泡与滑动变阻器串联,滑片
滑
右移变阻器连入阻值变小,所以应将其右下接线柱接入电路中,灯泡额定电压为2.5V,所以电压表应使用0～3V
量程与灯泡并联；(3)闭合开关,当滑动变阻器的滑片向右移动时,其连入电路的阻值变小,电路的总电阻变小,
电源电压不变,由欧姆定律可知,电路中电流变大,故电流表的示数将变大；(4)在实验过程中,灯泡突然熄灭,电
流表突然变得无示数,说明电路可能出现断路,而电压表的示数等于电源电压6V,说明电压表两接线柱到电源间
是通路,所以可能是灯泡断路了；(5)由绘出了小灯泡的U-I图象,当灯的电压为2.5V时正常发光,对应的电流为0.2A,所以小灯泡的额定功率:P=UI=2.5V×0.2A=0.5W
20.解:(1)灯泡的电阻为R===24Ω；
L
(2)闭合开关S、S,P在a端时,R=0Ω,此时R 与L并联,∵灯L恰能正常发光,
1 2 1
∴U=U=U=12V,I＝＝=0.5A,
1 1 L
∴I=I-I=0.9A-0.5A=0.4A,∴R===30Ω；
1 L 1
(3)闭合S,断开S,此时R 与L串联,当P移到b端时,R′=24Ω,灯泡L消耗的功率最小。
1 2 2
电路中的电流为I ==＝＝0.25A,
min
所以P ′=I2 ×R=(0.25A)2×24Ω=1.5W
Lmin min L
21.解:(1)水吸收的热量:
Q=cm(t-t)=4.2×103J/(kg·℃)×5kg×(42℃-22℃)=4.2×105J；
o
(2)由图丙指示灯可知,加热时足浴盆的功率P=800W,则足浴盆加热10min消耗的电能:
W=Pt=800W×10×60s=4.8×105J,
足浴盆的电热效率:η=×100%=×100%=87.5%；
(3)此次加热时足浴器的功率P=800W,由P=UI得,此时足浴器的工作电流:I＝＝≈3.6A；
由P=可得,加热电阻的阻值: R=＝=60.5Ω；
(4)加热后,爷爷换成300W挡位,泡脚20min,则泡脚时足浴盆消耗的电能:
W′=P′t′=300W×20×60s=3.6×105J,加热和泡脚总共消耗总电能:
W =W+W′=4.8×105J+3.6×105J=8.4×105J
总
