杨浦区 2024 年中考三模考试物理试题
一、选择题(共12分)
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应
位置上，更改答案时，用橡皮擦去，重新填涂。

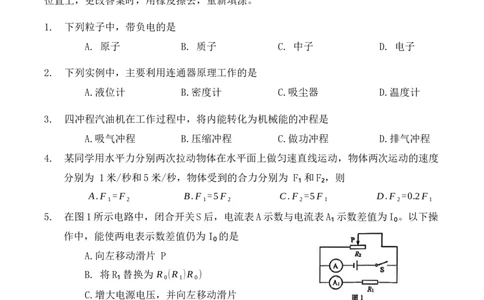

1. 下列粒子中，带负电的是
A. 原子 B. 质子 C. 中子 D. 电子
2. 下列实例中，主要利用连通器原理工作的是
A.液位计 B.密度计 C.吸尘器 D.温度计
3. 四冲程汽油机在工作过程中，将内能转化为机械能的冲程是
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
4. 某同学用水平力分别两次拉动物体在水平面上做匀速直线运动，物体两次运动的速度
分别为 1米/秒和5米/秒，物体受到的合力分别为 F₁和F₂，则
A.F₁=F₂ B.F₁=5F₂ C.F₂=5F₁ D.F₂=0.2F₁
5. 在图1所示电路中，闭合开关S后，电流表A示数与电流表A₁示数差值为I₀。以下操
作中，能使两电表示数差值仍为I₀的是
A.向左移动滑片 P
B. 将R₁替换为 R₀(R₁)R₀)
C.增大电源电压，并向左移动滑片
D.减小电源电压，并向右移动滑片
本卷共 6 页 第 1 页6. 如图2所示，均匀实心正方体甲、乙放置在水平地面上，它们对地面的压强分别
为p甲、pz。在两个正方体上方分别叠放质量为 mʌ、mB的两个物体，此时正方体
甲、乙对地面的压强大小关系 p2 >p ,以下判断正确的是
甲 z
A. 若pm=pz, 则mʌ一定小于mB
B. 若pm=pz, 则mʌ可能等于mB
C. 若pm>pz, 则mʌ一定大于m₃
D. 若pm>pz, 则mʌ可能等于mB
二、填空题 (共24分)
请将结果填入答题纸的相应位置。

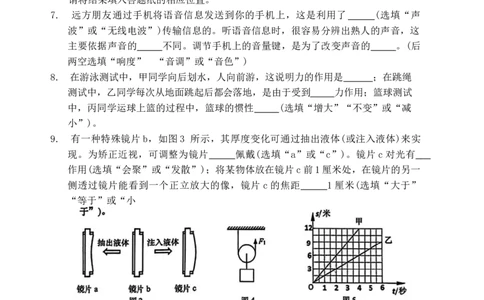

7. 远方朋友通过手机将语音信息发送到你的手机上，这是利用了 (选填“声
波”或“无线电波”)传输信息的。听语音信息时，很容易分辨出熟人的声音，这
主要依据声音的 不同。调节手机上的音量键，是为了改变声音的 。(后
两空选填“响度” “音调”或“音色”)
8. 在游泳测试中，甲同学向后划水，人向前游，这说明力的作用是 ；在跳绳
测试中，乙同学每次从地面跳起后都会落地，是由于受到 力作用；篮球测试
中，丙同学运球上篮的过程中，篮球的惯性 (选填“增大”“不变”或“减
小”)。
9. 有一种特殊镜片b，如图3 所示，其厚度变化可通过抽出液体(或注入液体)来实
现。为矫正近视，可调整为镜片 佩戴(选填“a”或“c”)。镜片c对光有
作用(选填“会聚”或“发散”)；将某物体放在镜片c前1厘米处，在镜片的另一
侧透过镜片能看到一个正立放大的像，镜片 c的焦距 1厘米(选填“大于”
“等于”或“小
10.使用图 4所示的滑轮分别匀速提起重为 10牛的物体，以滑轮为参照物，物体是
的(选填“运动”或“静止”)。当绳子自由端被提升2米时，物体提升 米；若
不计摩擦和滑轮重力，则拉力 F₁大小为 牛。
11.甲、乙两小车同时从 P 点开始向 Q 点运动，它们的 s-t 图如图 5 所示。运动 2 秒
时，甲车距P点 米。若甲比乙早4秒通过Q点，则PQ之间距离为 米。甲
从 P 点运动到 Q 点的过程中，甲车的动能 (选填“增大”“不变”或“减
小”)。
本卷共 6 页 第 2 页12.如图6所示电路中，导线D端与变阻器尚未连接完整。要
求：闭合开关后，向右移动滑片P过程中，电流表示数变
小。
(1) 导线D端应与接线柱 连接。(选填“A”或“B”)
(2)按上述要求连接电路，闭合开关S，电路元件均正常工作。一段时间后，观察到
电流表示数突然变小。若电路中仅有一处故障，且只发生在电阻 R₁、R₂的接线
柱上。请写出现有电路中在电源安全情况下进一步确定故障的操作、电流表的示
数变化情况及其对应的故障: 。

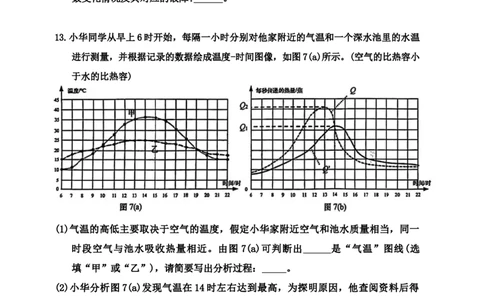

13.小华同学从早上6时开始，每隔一小时分别对他家附近的气温和一个深水池里的水温
进行测量，并根据记录的数据绘成温度-时间图像，如图7(a)所示。(空气的比热容小
于水的比热容)
(1)气温的高低主要取决于空气的温度，假定小华家附近空气和池水质量相当，同一
时段空气与池水吸收热量相近。由图 7(a)可判断出 是“气温”图线(选
填“甲”或“乙”)，请简要写出分析过程： 。
(2)小华分析图7(a)发现气温在14时左右达到最高，为探明原因，他查阅资料后得
知：①外部环境每秒向物体传递的热量大于物体每秒向外散失的热量时，物体温
度会升高，反之物体温度会降低；②同一地区，外部环境每秒向空气传递的热量
Q与空气每秒向外散失的热量Q’随时间的变化大致如图7(b)所示。请简要分析气
温在14时左右达到最高的原因: 。
本卷共 6页 第 3 页三、作图题 (共4分)
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14.如图8所示，重为2牛的物块放置在水平地面上，用力的图示法画出物块的重力G。
15.根据图9中磁感线的方向，标出通电螺线管的N极，并在括号内标出电源的正负极。

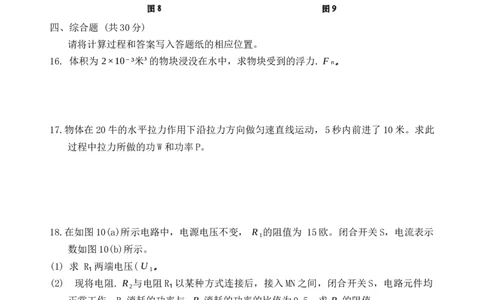

四、综合题 (共30分)
请将计算过程和答案写入答题纸的相应位置。
16. 体积为 2×10⁻³米³的物块浸没在水中，求物块受到的浮力. Fₙ。
17.物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此
过程中拉力所做的功W和功率P。
18.在如图10(a)所示电路中，电源电压不变， R₁的阻值为 15欧。闭合开关S，电流表示
数如图10(b)所示。
(1) 求 R₁两端电压( U₁。
(2) 现将电阻. R₂与电阻R₁以某种方式连接后，接入MN之间，闭合开关S，电路元件均
正常工作，R₁消耗的功率与. R₂消耗的功率的比值为0.5。求 R₂的阻值。
本卷共 6 页 第 4 页19.如图11所示，盛有水的薄壁柱形容器甲与均匀实心柱体乙放在水平地面上，容器甲底
面积为S，水的质量为2千克，柱体乙的质量为0.5千克，此时水对容器底部压强为
po。
(1)求水的体积 V 。
水
(2) 若容器甲底面积S为0.01米²，求水对容器底部的压强po。
(3)从容器中抽出质量为 mo的水，在乙的上方截取质量大于 mo的部
分，再将截取的部分浸没在容器甲的水中，水不溢出，水对容器
底部的压强变化情况如下表。
抽出水后 将截取部分放入水后
水对容器底部的压强 0.8po 0.9po
a. 求抽出水的质量mo。
b. 求柱体乙的密度/ ρ 的范围。
z
本卷共 6 页 第 5 页20.小杨做“测定小灯泡电功率”实验，现有电源(电压为2伏的整数倍)、待测小灯泡(标
有“2.2V”字样)、滑动变阻器两个(A标有“20Ω 2A”、B标有“50Ω 2A”字样), 其
它器材齐全且完好。他选取一个变阻器连接电路并规范操作，闭合开关，观察到电压
表示数为2.8伏。他移动滑片继续实验，将三组数据记录在表格中，发现其中一组数据
能成功计算出小灯泡的额定功率，且小灯正常发光时的电流与刚闭合开关时的电流相
差0.06安。小杨表格中的部分数据见下表。
序号 电压(伏) 电流(安)
1 2.8
2 2.2 0.18
3 1.8
请根据表中数据以及相关信息，回答以下问题。 (需写出主要推理和计算过程)
(1) 求电源电压 U。
(2)判断小杨选用滑动变阻器的规格。
(3) 求小灯泡的额定功率P额。
本卷共 6 页 第 6 页参考答案
题号 答案
一、选择题
1. D。 2. A。 3. C。 4. A。 5. B. 6. D。
(每题2分共12分)
7. 无线电波; 音色； 响度。 3分
8. 相互的; 重; 不变。 3分
9. a; 会聚； 大于。 3分
10. 静止; 1; 5。 3分
11. 6; 12; 不变。 3分
12. (1) A; 1分
(2) 移动滑片
二、填空题
若电流表示数变化， 则 R₁断路；
(共24分)
若电流表示数不变， 则 R₂断路。 3分
13.(1) 甲;Q=cm△s,△t=0, cx>c ぬ v,吸收热量相同，若 m 水=m±ⁿ
时,△t水<△t ∉c×○ 3分
(2)6时-14时， 外部环境每秒向空气传递的热量Q大于空气每秒
向外散失的热量Q'，空气温度升高； 14时-22时, Q小于Q',
空气温度降低。故14时, 空气温度最高。
2分
三、作图题 14. 全部正确2分 2分2
分
( 共4分) 15. 全部正确2分
因为浸没， 所以Vis=V物
16.
Fn=PAVmg
(4分)
=1.0×10³千克/米³×2×10⁻³米³×9.8牛/千克=19.6牛 4分
W=Fs=20牛×10米=200焦
17.
4分
(4分)
p-W=200M=40π
四、综合题 (1) I₁=1.2安, U₁=I₁R₁=1.2安×15欧=18伏 2分
(共30分) (2) 若R₁与R₂并联,U₁=U₂ ξ/₅=∀ξ==0.5
I₁=1.2安,I₂=4/0₅=24安I=I₁+I₂=1.23安+2.4安=3.6安>3安
18. 不符合题意,所以R₁与R₂串联, I₁=I₂
(6分) 4分
A/₃-B/₄-D/=0.5 R₁=U₂=0.5, R₂=R₀₅=30欧Va=Vitk=1.0×10千克/米=2×10⁻³米²
(1)2分(2)3分Pa=Fs=Gs=mg=_2千克094/千克=1960帕
(3)a. 抽出水前后
△G水=△Fₖ=Fₖ-Fₖ'=PnS-pₖ'S=p₀S-0.8p。S=0.2p。S
m、△OO=_O.2p. S
2分
19.
(3)b. 放入截取部分前后
(10分)
米³
Pex-Vex-0.5千克*.2.5×10°*千克/米³
3分
(1) 根据I=U/R,当变阻器阻值减小时，电路中电流变大，
小灯两端电压增大。又根据U=U灯+U变,变阻器两端
电压随变阻器阻值减小而减小。
根据题意可知，电压表并联在变阻器两端。 (合理均给分)
U=U/#z+Um=2.2.伏+2.2.伏=4.4伏，不合题意。
U=Umgs+U数=1.8伏+2.2.伏=4 伏，符合题意。
且实验序号3为小灯泡正常发光时的数据。 2分
(2) 正常发光时,I M>0.18 安,
闭合开关时，!=1额-0.06安,所以0.12 安
