宝山区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2017.1
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。

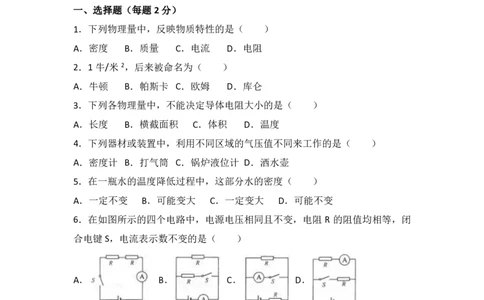

一、选择题（每题 2分）
1．下列物理量中，反映物质特性的是（ ）
A．密度 B．质量 C．电流 D．电阻
2．1 牛/米2，后来被命名为（ ）
A．牛顿 B．帕斯卡 C．欧姆 D．库仑
3．下列各物理量中，不能决定导体电阻大小的是（ ）
A．长度 B．横截面积 C．体积 D．温度
4．下列器材或装置中，利用不同区域的气压值不同来工作的是（ ）
A．密度计 B．打气筒 C．锅炉液位计 D．洒水壶
5．在一瓶水的温度降低过程中，这部分水的密度（ ）
A．一定不变 B．可能变大 C．一定变大 D．可能不变
6．在如图所示的四个电路中，电源电压相同且不变，电阻 R 的阻值均相等，闭
合电键S，电流表示数不变的是（ ）
A． B． C． D．
7．闭合如图所示电路中电键 S 后，在滑片P 向右移动的过程中，变大的是（ ）
A．电流表A 的示数
B．电压表V 的示数
1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
C．电压表V 示数与电压表 V 示数之和
1 2
D．电压表V 示数与电流表 A 示数的比值
2
8．底面积不同的圆柱形容器 A 和B原先分别盛有体积相同的甲、乙两种液体，
如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为 p 、
甲
p ，则下列做法中，符合实际的是（ ）
乙
A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 一定等于
甲
p
乙
B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 可能大于
甲
p
乙
C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 一定等于
甲
p
乙
D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 一定等于
甲
p
乙
二、填空题
9．宝山区家庭照明电路的电压为 伏；家用空调与家用电话机 （选填“不
是”或“是”）串联在一起的；正常工作时，通过它们的电流是 的（选填“相同”
或“不相同”）．
10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不
动，则它对地面施加的压力大小 ，地面受到的压强 ．（前两空均选填“相
同”或“不同”）若平放时地面受到的压强为 1500 帕，它表示的意思是 ．
11．意大利科学家 首先用实验测定了大气压的值；1 标准大气压强能托
厘米高的水银柱，约合 帕．
12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”
或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后
两空均选填“变大”、“不变”或“变小”）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333

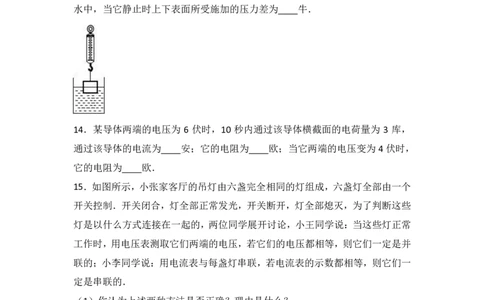

13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为 10 牛；若该
立方体一半浸在水中测力计的示数变为 5.1 牛（如图所示），则此时长方体所受
水的浮力为 牛，浮力的方向为 ；若撤去弹簧秤的拉力，将该长方体放入
水中，当它静止时上下表面所受施加的压力差为 牛．
14．某导体两端的电压为 6 伏时，10 秒内通过该导体横截面的电荷量为 3 库，
通过该导体的电流为 安；它的电阻为 欧；当它两端的电压变为 4 伏时，
它的电阻为 欧．
15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个
开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些
灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常
工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并
联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一
定是串联的．
（1）你认为上述两种方法是否正确？理由是什么？
（2）请你另外提供一种能判断它们是如何连接的方法． ．
16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的
电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、
（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然
后归纳得出初步结论．

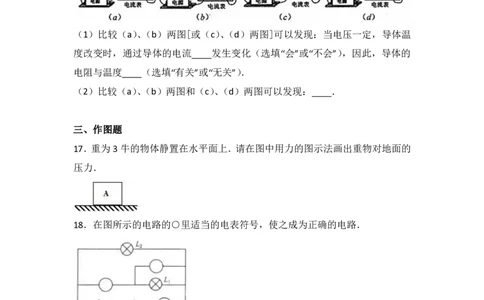

（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温
度改变时，通过导体的电流 发生变化（选填“会”或“不会”），因此，导体的
电阻与温度 （选填“有关”或“无关”）．
（2）比较（a）、（b）两图和（c）、（d）两图可以发现： ．
三、作图题
17．重为3 牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的
压力．
18．在图所示的电路的○里适当的电表符号，使之成为正确的电路．
四、计算和简答题
19．横沙岛东滩正在利用长江口深水航道维护疏浚出来的长江沙土进行围垦造
陆．若要围垦标高5 米、面积为 480 平方公里（合 4.5×108米2）的工业用地，
求：需使用长江沙土的质量 m．（已知长江沙土的密度 ρ =1.5×103千克/米3）
沙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
20．一物体浸没在水中，排开水的体积为 2×10﹣3米 3．求：此物体受到的浮力
F ．
浮
21．如图所示，高为 1.3 米，底面积分别为0.15 米2和0.05 米2的甲、乙两个轻
质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有 1
米深的水．
（1）求水对甲容器底部的压强 p ．
甲
（2）若将一体积为0.04 米3的实心小球慢慢地放到甲容器中的水里（已知 ρ =1
球
×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量
△F ．
乙
22．如图1 所示，电阻 R 的阻值为10 欧，滑动变阻器 R 上标有“20Ω 2A”字样，
1 2
当变阻器的滑片P 移至 a 端，闭合电键S 后，电流表 A 的示数为0.6 安．
（1）求电源电压U．
（2）若将另一只电压表 V 并联接入该电路（A 和 B）、（B 和 C）、（A 和 C）中的
某一部分电路两端，移动滑动变阻器 R 的滑片 P 至某一处，使电压表 V 的指针
2
停留在图2 所示的位置，请指出电压表 V 所有可能连接的位置，并计算出变阻器
对应接入电路的阻值 R ．
2
五、实验题
23．图甲所示的托盘天平可以用来测定 ，在调节托盘天平水平平衡时，应先
将 置于标尺左端的零刻度线，然后再调节平衡螺母．直至天平水平平衡；图
乙所示测量工具的名称为 ，如果待测电流小于 0.5 安，则测量时，须使电流教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
从它的 接线柱接入电流表（选填“﹣”、“0.6A”或“3A”）
24．在测定金属块的密度实验中，小王同学设计的实验报告（部分）如下，请完
成 空 格 处 的 内
容．
25．小徐同学利用导体甲和导体乙各一个、电流表一只、电流表一只、滑动变阻
器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的
关系．
（1）小徐同学连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替
导线在图中正确连接．
（2）在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你
帮该同学完成表中两个栏目的设计（填写栏目）．
实验次数 导体
1 甲 / /
2 / /
3 / /
4 乙 / /
5 / /教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
6 / /
26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在
实验过程中，他们用电流表测出通过 A、B、C 三处的电流（I 、I 和 I ），用电
总 1 2
压表测出各个电阻两端的电压和电源两端的总电压（U 、U 和 U ），并通过用
1 2 总
不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数
据如表所示．
实 电流 电流 电流I 电压 电压 电压 电阻 电阻 电阻R
验 I I U U U R R
1 2 总 1 2 总 1 2 总
序 （安） （安） （安） （伏 （伏 （伏 （欧） （欧） （伏）
号
1 0.4 0.4 0.4 2 4 6 5 10
2 0.3 0.3 0.3 3 3 6 10 10
3 0.2 0.2 0.2 4 2 6 20 10
4 0.15 0.15 0.15 3 3 6 20 20
5 0.1 0.1 0.1 2 4 6 20 40
6 0.06 0.06 0.06 1.2 4.8 6 20 80
（1）分析比较表格中每次实验的第 2、3 和4 列数据及相关条件，得出的初步结
论是：串联电路中，各处的电流都 ．
（2）分析比较表格中每次实验的第 5、6 和7 列数据及相关条件，得出的初步结
论是：串联电路两端的总电压等于 ．
（3）依据电阻公式 R= ，且利用表中 两列数据，可以计算出每次实验时电
路的总电阻，请将计算结果填入表中最后一列中．
（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：
串联电路的总电阻等于 ．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（5）该小组同学进一步分析表中数据，又得出以下结论：
①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电
压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变
大时， ．
②分析比较实验序号 1、2、3、4、5 和6 中两个电阻两端电压的比值和两个电阻
的大小的比值，得出的定量结论是：串联电路中 ..教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年上海市宝山区中考物理一模试卷
参考答案与试题解析
一、选择题（每题 2分）
1．下列物理量中，反映物质特性的是（ ）
A．密度 B．质量 C．电流 D．电阻
【考点】物质的物理特征．
【分析】物质的特性指的是这种物体特有的，可以用于区别其它物质的性质；密
度、比热容都是物质的特性．
【解答】解：两种不同的物质的质量、电流和电阻很有可能是相等的，不是物质
的特性；
不同的物质的密度一般不同，是物质的一种特性．
故选A．
2．1 牛/米2，后来被命名为（ ）
A．牛顿 B．帕斯卡 C．欧姆 D．库仑
【考点】物理量的单位及单位换算．
【分析】物理学中各个物理量都有自己的国际单位，压强的单位是帕斯卡；根据
压强的定义得出公式 P= ，压强单位由力的单位和面积单位复合而成，即 N/m2，
用帕斯卡代替．
【解答】解：根据压强的定义得出公式 P= ，压强单位由力的单位和面积单位复
合而成，即N/m2，用帕斯卡代替；
故选B．
3．下列各物理量中，不能决定导体电阻大小的是（ ）
A．长度 B．横截面积 C．体积 D．温度
【考点】影响电阻大小的因素．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【分析】决定导体电阻大小的因素有材料、长度、横截面积和温度，电压和电流
对电阻无影响．
【解答】解：决定导体电阻大小的因素有材料、长度、横截面积和温度，与体积
无关．
故选C．
4．下列器材或装置中，利用不同区域的气压值不同来工作的是（ ）
A．密度计 B．打气筒 C．锅炉液位计 D．洒水壶
【考点】气体压强跟体积的关系．
【分析】分析器材的工作原理确定正确答案．
【解答】解：A、密度计是根据物体漂浮的特点和阿基米德原理工作的，不符合
题意；
B、用打气筒给自行车打气，压缩气体的体积时，压强增大，当大于轮胎内的气
压时，气体就进入了胎内，利用了不同区域的气压值不同来工作，符合题意；
CD、锅炉液位计和洒水壶是利用连通器原理工作的，不符合题意；
故选B．
5．在一瓶水的温度降低过程中，这部分水的密度（ ）
A．一定不变 B．可能变大 C．一定变大 D．可能不变
【考点】密度公式的应用；密度与温度．
【分析】水具有反常膨胀的特性，在 4℃时，密度最大．在温度升高时，体积增
大，密度变小；在温度降低时，体积增大，密度变小．
【解答】解：
水由较高的温度降低到 4℃的过程中，质量不变、体积变小，由 ρ= 可知密度变
大；由 4℃降低到 0℃的过程中，质量不变、温度降低，体积变大，由 ρ= 得密
度变小．
所以，在一瓶水的温度降低过程中，水的密度可能变大、也可能变小．故 ACD
错、B正确．
故选B．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
6．在如图所示的四个电路中，电源电压相同且不变，电阻 R 的阻值均相等，闭
合电键S，电流表示数不变的是（ ）
A． B． C． D．
【考点】电路的基本连接方式．
【分析】分析电路结构，根据串并联电路特点及欧姆定律求出各电流表示数，再
比较各电流表示数大小，然后答题．
【解答】解：设电源电压是 U，
A、由电路图可知，闭合电键 S 前无电流，闭合电键后，两电阻串联，电流表示
数I = ；故A 错误；
A
B、由电路图可知，闭合电键 S 前，I= ，闭合电键 S 后，两电阻并联，并联阻值
为 ，电流表示数I = ，故电流表示数增大，故 B错误；
C
C、由电路图可知，闭合电键 S 前无电流，闭合电键后，只有下面的电阻工作，
电流表示数I= ，故电流表示数变大，故 C错误；
D、由电路图可知，闭合电键 S 后电流表两端的电压和电阻不变，故电流不变，
故D 正确．
故选D．
7．闭合如图所示电路中电键 S 后，在滑片P 向右移动的过程中，变大的是（ ）
A．电流表A 的示数
B．电压表V 的示数
1
C．电压表V 示数与电压表 V 示数之和
1 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D．电压表V 示数与电流表 A 示数的比值
2
【考点】电路的动态分析．
【分析】由图可知，该电路为串联电路，根据滑欧姆定律判定电流表和电压表示
数的变化．
【解答】解：由图可知，该电路为串联电路，电压表 V 测量的是R 左边的电压，
1 1
V 测量的是R 右边与电阻R 的电压，电流测量电路中的电流；
2 1 2
A、把两个电压表看作断路可知，滑片移动时，滑动变阻器始终以最大阻值接入
电路，则整个电路的总电阻不变，由欧姆定律可知，电路中电流不变，故 A 错误；
B、滑片 P 向右移动的过程中，R 左边的电阻变大，根据 U=IR 可知，电压表 V
1 1
的示数变大，故B正确；
C、电压表V 示数与电压表 V 示数之和为电源电压，保持不变，故 C错误；
1 2
D、由欧姆定律可知，电压表 V 示数与电流表 A 示数的比值为 R 右边与电阻 R
2 1 2
的电阻之和，滑片 P 向右移动的过程中，R 右边的电阻变小，所以 R 右边与电
1 1
阻R 的总电阻变小，该比值变小，故 D 错误．
2
故选：B．

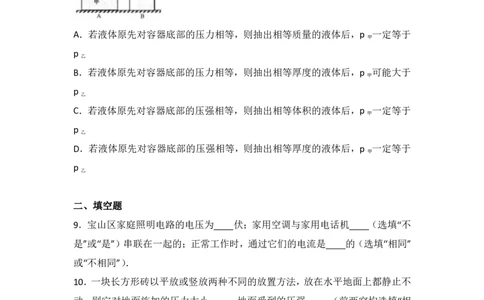

8．底面积不同的圆柱形容器 A 和B原先分别盛有体积相同的甲、乙两种液体，
如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为 p 、
甲
p ，则下列做法中，符合实际的是（ ）
乙
A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 一定等于
甲
p
乙
B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 可能大于
甲
p
乙
C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 一定等于
甲
p
乙
D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 一定等于
甲教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
p
乙
【考点】液体压强计算公式的应用；压强的大小及其计算．
【分析】（1）若液体原先对容器底部的压力相等，根据 p= 可知其对容器底部的
压强关系，然后可知抽出相等质量的液体后液体对各自容器底部的压强关系；
（2）若液体原先对容器底部的压力相等，因为是规则容器，根据 p= = =
= =ρgh；
（3）若液体原先对容器底部的压强相等，已知 h ＜h ，可推出甲、乙液体的
甲 乙
密度关系，然后利用 p=ρgh 分析．
【解答】解：
A、假设液体原先对容器底部的压力相等即 = ，由图可知，S ＞S ，由p=
甲 乙
可知，液体原先对容器底部的压强 ＜ ，
抽出相等质量的液体后，液体对各自容器底部的压力为 F =F ，已知S ＞S ，
甲 乙 甲 乙
由p= 可知，液体对各自容器底部的压强为 p ＜p ，故A 错误；
甲 乙
B、若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，假如抽取甲
容器中全部液体的厚度，则由 p= = = = =ρgh 可知，p 为0，p 大于0，
甲 乙
故B错误；
C、若液体原先对容器底部的压强相等，即 = ，已知 V =V ，则由 p=ρgh
甲 乙
可得， =ρ g ， =ρ g ，
甲 乙
即ρ g =ρ g ，
甲 乙
由此可得，ρ g =ρ g ，
甲 乙
抽出相等体积的液体 V 后，则V =V ﹣V，则 V =V ﹣V，
剩甲 甲 剩乙 乙
则V =V ，
剩甲 剩乙
则p =ρ g =ρ g ×V ，p =ρ g =ρ g ×V ，
甲 甲 甲 剩甲 乙 乙 乙 剩乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
所以p =ρ ，故C正确；
甲 乙
D、若液体原先对容器底部的压强相等，即 = ，则ρ gh =ρ gh ，
甲 甲 乙 乙
已知h ＜h ，
甲 乙
所以ρ ＞ρ ，
甲 乙
则抽出相等厚度的液体后，p =ρ g（h ﹣h）=ρ gh ﹣ρ gh，
甲 甲 甲 甲 甲 甲
p =ρ g（h ﹣h）=ρ gh ﹣ρ gh，
乙 乙 乙 乙 乙 乙
则p ＜p ．故D 错误．
甲 乙
故选C．
二、填空题
9．宝山区家庭照明电路的电压为 220 伏；家用空调与家用电话机 不是 （选
填“不是”或“是”）串联在一起的；正常工作时，通过它们的电流是 不相同 的
（选填“相同”或“不相同”）．
【考点】家庭电路工作电压、零线火线的辨别方法；串联电路的电流规律；家庭
电路的连接．
【分析】（1）家庭电路的电压是 220V；
（2）串联电路的用电器是可以相互影响的，据此分析即可判断．
（3）据工作时的功率情况分析即可判断．
【解答】解：我国家庭照明电路的电压是 220伏；家用空调与家用电话机是不能
相互影响的，所以一定不是串联的关系；由于他们工作时的功率不同，所以它们
中的电流是不相等的；
故答案为：220；不是；不相同．
10．一块长方形砖以平放或竖放两种不同的放置方法，放在水平地面上都静止不
动，则它对地面施加的压力大小 相同 ，地面受到的压强 不同 ．（前两空
均选填“相同”或“不同”）若平放时地面受到的压强为 1500 帕，它表示的意思是
在1m2面积的地面上受到的压力是1500N ．
【考点】压强大小比较．
【分析】（1）砖对水平地面的压力等于它的重力，由压强公式分析判断砖对地面教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
压强的变化．
（2）压强是比较单位面积上物体受到压力大小的物理量．
【解答】解：（1）砖对水平地面的压力等于它的重力，砖平放与立放时重力不变，
砖对地面的压力不变；
砖竖放时与地面的接触面积小于砖平放时与地面的接触面积，由 p= 可知，两种
不同的放置方法，地面受到的压强不同；
（2）若平放时地面受到的压强为 1500Pa=1500N/m2，表示桌面在 1m2面积上受
到的压力是1500N；
故答案为：相同；不同；在 1m2面积的地面上受到的压力是 1500N．
11．意大利科学家 托里拆利 首先用实验测定了大气压的值；1 标准大气压强
能托 76 厘米高的水银柱，约合 1.0×105 帕．
【考点】大气压强的存在．
【分析】首先测出大气压值的是意大利科学家托里拆利，实验的原理是管内水银
柱的压强等于大气压强，即 P =P =ρ gh．
大气 水银 水银
【解答】解：意大利科学家托里拆利首先测出了大气压的值，一个标准大气压可
以支持0.76m 水银柱，
故p =p =ρ gh=13.6×103kg/m3×9.8N/kg×0.76m≈1.0×105Pa．
大气 水银 水银
故答案为：托里拆利；76；1.0×105．
12．在如图所示的电路中，变阻器连入电路的电阻线是 Pb 部分（选填“aP”、
“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 变大 ，电表示数随
之 变小 ．（后两空均选填“变大”、“不变”或“变小”）
【考点】滑动变阻器的使用．
【分析】根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
姆定律判断电路电流如何变化，然后判断电流表示数如何变化．
【解答】解：由图示可知，变阻器连入电路的电阻线是 Pb 部分，油箱内汽油的
液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，
滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数
变小．
故答案为：Pb；变大；变小．
13．某长方体悬挂在弹簧测力计下，静止在空气中测力计的示数为 10 牛；若该
立方体一半浸在水中测力计的示数变为 5.1 牛（如图所示），则此时长方体所受
水的浮力为 4.9 牛，浮力的方向为 竖直向上 ；若撤去弹簧秤的拉力，将
该长方体放入水中，当它静止时上下表面所受施加的压力差为 9.8 牛．
【考点】浮力大小的计算；浮力产生的原因．
【分析】（1）根据称重法计算出立方体一半浸在水中受到的浮力大小；浮力的方
向是竖直向上的；
（2）根据排开水的体积关系求出物体全部浸没水中时受到的浮力，与物体重力
比较，根据漂浮条件确定物体在水中的状态；进而求出撤去弹簧秤的拉力将该长
方体放入水中，当它静止时受到的浮力；
（3）利用浮力的实质（物体受到的浮力等于物体上下表面所受水的压力差）求
解．
【解答】解：
（1）由题可知，把物体一半体积浸入水中时，测力计的示数为 F =5.1N，
示
此时物体所受浮力：
F =G﹣F =10N﹣5.1N=4.9N；
浮 示
浮力的方向是竖直向上的；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）根据阿基米德原理 F =ρ gV 可知，物体全部浸没水中时浮力：
浮 水 排
F ′=2F =2×4.9N=9.8N；
浮 浮
因为物体全部浸没水中时浮力 F ′＜G，
浮
所以当撤去弹簧秤的拉力，将该长方体放入水中，当它静止时，物体下沉，
（3）因为物体浸没水中受到的浮力等于上下表面受到水的压力差，
所以物体上下表面所受施加的压力差：
△F=F ′=9.8N．
浮
故答案为：4.9；竖直向上；9.8．
14．某导体两端的电压为 6 伏时，10 秒内通过该导体横截面的电荷量为 3 库，
通过该导体的电流为 0.3 安；它的电阻为 20 欧；当它两端的电压变为 4
伏时，它的电阻为 20 欧．
【考点】欧姆定律的应用；电量及其计算．
【分析】知道 10 秒内通过该导体横截面的电荷量，根据 I= 求出通过该导体的
电流，又知道导体两端的电压，根据欧姆定律求出导体的电阻；电阻是导体本身
的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通
过的电流无关．
【解答】解：通过该导体的电流：
I= = =0.3A，
由I= 可得，导体的电阻：
R= = =20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当它两端的电压变为 4 伏时，导体的电阻仍为 20Ω不变．
故答案为：0.3；20；20．
15．如图所示，小张家客厅的吊灯由六盏完全相同的灯组成，六盏灯全部由一个
开关控制．开关闭合，灯全部正常发光，开关断开，灯全部熄灭，为了判断这些
灯是以什么方式连接在一起的，两位同学展开讨论，小王同学说：当这些灯正常教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
工作时，用电压表测取它们两端的电压，若它们的电压都相等，则它们一定是并
联的；小李同学说：用电流表与每盏灯串联，若电流表的示数都相等，则它们一
定是串联的．
（1）你认为上述两种方法是否正确？理由是什么？ 不正确；串联电路中，如
果各用电器规格相同，它们两端的电压也相等；并联电路中，如果各支路用电器
规格相同，其电流也相等
（2）请你另外提供一种能判断它们是如何连接的方法． 取下其中一只灯泡，
如果其余的灯泡仍能工作，说明互不影响，一定是并联．如果其余的灯泡也不能
工作，说明互相影响，是串联 ．
【考点】串联电路和并联电路的辨别．
【分析】（1）根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两
灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等．
（2）串联电路中各处电流相等，而并联电路中，如果各支路用电器规格相同，
其电流也相等．
【解答】答：（1）不正确；串联电路中，如果各用电器规格相同，它们两端的电
压也相等；并联电路中，如果各支路用电器规格相同，其电流也相等；
（2）取下其中一只灯泡，如果其余的灯泡仍能工作，说明互不影响，一定是并
联．如果其余的灯泡也不能工作，说明互相影响，是串联．
16．为了“探究导体的阻值特性与温度的关系”，某小组同学利用由硫化银制成的
电阻和纯铜制成的电阻、电压的恒定的电源、电流表、电键和导线组成电路，并
用温度可以调控的加热器对硫化银电阻、铜制电阻分别进行加热，做了如图（a）、
（b）、（c）、和（d）所示的四次实验．请仔细观察图中的装置、操作和现象，然
后归纳得出初步结论．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（1）比较（a）、（b）两图[或（c）、（d）两图]可以发现：当电压一定，导体温
度改变时，通过导体的电流 会 发生变化（选填“会”或“不会”），因此，导体
的电阻与温度 有关 （选填“有关”或“无关”）．
（2）比较（a）、（b）两图和（c）、（d）两图可以发现： 温度对不同导体电阻
的影响不同，硫化银电阻随着温度的增大而减小、铜制电阻随着温度的增大而增
大 ．
【考点】影响电阻大小的因素．
【分析】影响电阻大小的因素有导体的材料、长度、横截面积和温度，实验探究
时应采用控制变量法．
（1）分析（a）（b）两图或（c）（d）两图中相同的量和不同的量，然后结合欧
姆定律得出导体的电阻与温度的关系；
（2）分析（a）（b）两图和（c）（d）两图中温度变化时电路中电流的变化，然
后得出两者电阻与温度的关系．
【解答】解：
（1）比较（a）、（b）两图或（c）、（d）两图可知，硫化银电阻（或铜制电阻）
的材料、长度、横截面积相同，且电压一定时，导体的温度不同时，电流表的示
数不同即通过导体的电流会发生变化，由 I= 可知，导体的电阻不同，因此，导
体的电阻与温度有关；
（2）比较（a）、（b）两图可知，温度越高，通过硫化银电阻的电流越大，即氧
化银的电阻越小；
比较（c）、（d）两图可知，温度越高，通过铜制电阻的电流越小，即铜制电阻的
阻值越大，
故可得：温度对不同导体电阻的影响不同，硫化银电阻随着温度的增大而减小、
铜制电阻随着温度的增大而增大．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
故答案为：
（1）会；有关；
（2）温度对不同导体电阻的影响不同且硫化银电阻随着温度的增大而减小、铜
制电阻随着温度的增大而增大．
三、作图题
17．重为3 牛的物体静置在水平面上．请在图中用力的图示法画出重物对地面的
压力．
【考点】力的示意图．
【分析】画力的图示要先分析力的大小，方向和作用点，再确定标度，按照力的
图示要求画出这个力．
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=3N，
方向垂直于地面向下，作用点在物体与地面的接触面的中点上，设定标度为 1N，
压力的图示如下图所示：
18．在图所示的电路的○里适当的电表符号，使之成为正确的电路．
【考点】电压表的使用；电流表的使用．
【分析】电流表要串联接入电路，电压表要并联接入电路．结合电路图可逐一进
行验证．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：由电路图可知，下面的圈串联在干路中，一定是电流表；左边的圈
与灯泡串联，也一定是电流表，中间上面的圈与一只灯泡并联，所以为电压表．故
如下图所示．
四、计算和简答题
19．横沙岛东滩正在利用长江口深水航道维护疏浚出来的长江沙土进行围垦造
陆．若要围垦标高5 米、面积为 480 平方公里（合 4.5×108米2）的工业用地，
求：需使用长江沙土的质量 m．（已知长江沙土的密度 ρ =1.5×103千克/米3）
沙
【考点】密度公式的应用．
【分析】已知面积和高，根据 V=Sh 可求体积，再根据密度变形公式 m=ρV 求质
量．
【解答】解：已知，围垦标高 5 米、面积为480 平方公里（合4.5×108米2）的
工业用地，
围垦的体积：
V=Sh=4.5×108m2×5m=2.25×109m3，
由ρ= 可得，需使用长江沙土的质量：
m=ρ V=1.5×103kg/m3×2.25×109m3=3.375×1012kg=3.375×109t．
沙
答：需使用长江沙土的质量为 3.375×109t．
20．一物体浸没在水中，排开水的体积为 2×10﹣3米 3．求：此物体受到的浮力
F ．
浮
【考点】浮力大小的计算．
【分析】知道物体排开水的体积和水的密度，利用阿基米德原理求物体受到的浮
力．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：
F =ρ gV
浮 水 排
=1.0×103千克/米3×9.8 牛/千克×2×10﹣3米3
=19.6 牛．
答：物体受到的浮力为 19.6 牛．
21．如图所示，高为 1.3 米，底面积分别为0.15 米2和0.05 米2的甲、乙两个轻
质薄壁圆柱形容器在下部用轻质细管连通后放在水平地面上，且容器内盛有 1
米深的水．
（1）求水对甲容器底部的压强 p ．
甲
（2）若将一体积为0.04 米3的实心小球慢慢地放到甲容器中的水里（已知 ρ =1
球
×103千克/米3），求：直到小球在水中不动为止，水对乙容器底部压力的增加量
△F ．
乙
【考点】液体的压强的计算；压强的大小及其计算．
【分析】（1）已知水的深度和密度，利用 p=ρgh 计算水对甲容器底部的压强 p ．
甲
（2）首先比较小球和水的密度，得出小球在水中不动时的状态，得出小球排开
水的体积，然后根据 V=Sh 求出水面上升的高度，再利用 G=mg 和 ρ= 求出增加
的水的重力，即可得到水对乙容器底部压力的增加量△F ．
乙
【解答】解：
（1）水对甲容器底部的压强：p =ρ gh=1.0×103kg/m3×10N/kg×1m=1×104Pa；
甲 水
（2）因为ρ =ρ ，
球 水
所以，若将一体积为 0.04m3 的实心小球慢慢地放到甲容器中的水里，小球在水
中不动时处于悬浮状态，
所以V =V=0.04m3，
排教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
水面应升高的高度：△h= = =0.2m，
此时水的深度h′=h+△h=1m+0.2m=1.2m＜1.3m，水没有溢出；
则乙容器中增大的水的体积：△V =S △h=0.05m2×0.2m=0.01m3，
水 乙
根据G=mg 和ρ= 可得，增加的水的重力：
△G=△mg=ρ △V g=1.0×103kg/m3×0.01m3×10N/kg=100N，
水 水
因为乙容器为直壁容器，
所以，水对乙容器底部压力的增加量△F =△G=100N．
乙
答：（1）水对甲容器底部的压强 p 为1×104Pa；
甲
（2）直到小球在水中不动为止，水对乙容器底部压力的增加量△F 为 100N．
乙
22．如图1 所示，电阻 R 的阻值为10 欧，滑动变阻器 R 上标有“20Ω 2A”字样，
1 2
当变阻器的滑片P 移至 a 端，闭合电键S 后，电流表 A 的示数为0.6 安．
（1）求电源电压U．
（2）若将另一只电压表 V 并联接入该电路（A 和 B）、（B 和 C）、（A 和 C）中的
某一部分电路两端，移动滑动变阻器 R 的滑片 P 至某一处，使电压表 V 的指针
2
停留在图2 所示的位置，请指出电压表 V 所有可能连接的位置，并计算出变阻器
对应接入电路的阻值 R ．
2
【考点】欧姆定律的应用．
【分析】（1）分析电路的连接，根据欧姆定律求电源电压；
（2）由电压表可能的示数，根据串联电路电压的规律和分压原理确变阻器的阻
值定电压表的连接位置．
【解答】解：（1）当变阻器的滑片 P 移至a 端，变阻器连入电路中电阻为 0，电
路中只有R ，闭合电键 S 后，电流表A 的示数为 0.6A，即通过R 的电流 I =0.6A，
1 1 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
根据欧姆定律电源电压，即 R 的电压U=U =I R =0.6A×10Ω=6V；
1 1 1 1
（2）电压表若选用大量程，示数为 10V，因电源电压为 6V，根据串联电路的总
电压等于各部分电压之和，所以不存在这种情况，只能选用小量程，示数为 2V；
电压表不能接在电源两端，即 AC间；
当变阻器的电阻为定值电阻的 2 倍时，根据分压原理，变阻器的电压也为定值电
阻电压的2 倍，因电源电压为 6V，定值电阻的电压为 ×6V=2V，即当滑片移
动到最右端，变阻器按入电路中的电阻为 20Ω 时，定值电阻的电压为 2V，故电
压表可并联在定值的两端，即接入 AB中，
当变阻器入电路中的电阻为定值的 ，即为 5Ω 时，根据分压原理，变阻器的电
压为定值电阻电压的二分之一，电源电压为 6V，根据串联电路电压的规律，所
以此时变阻器的电压为 2V，电压表可接在BC间；
综上电压表可在 AB 间，对应的变阻器连入电路中的电阻为电阻 20Ω；也可接在
BC间，对应的变阻器连入电路中的电阻为 5Ω．
答：（1）电源电压为 6V；
（2）电压表接在AB间，变阻器连入电路中的电阻为 20Ω；接在BC 间，变阻器
的阻值为5Ω．
五、实验题
23．图甲所示的托盘天平可以用来测定 质量 ，在调节托盘天平水平平衡时，
应先将 游码 置于标尺左端的零刻度线，然后再调节平衡螺母．直至天平水平
平衡；图乙所示测量工具的名称为 电流表 ，如果待测电流小于0.5 安，则测
量时，须使电流从它的 0.6A 接线柱接入电流表（选填“﹣”、“0.6A”或“3A”）
【考点】天平的使用；电流表的使用．
【分析】（1）天平是测量质量的仪器，使用前要调节游码；
（2）电流表在使用时，要根据电流的大小选择合适的量程；在连接电路过程中，教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
开关应断开；电流表的接线柱应遵循正进负出，如果指针反偏，则说明接线柱接
反了．
【解答】解：（1）天平是测量物体质量的仪器，使用时，应放在水平桌面上，先
将游码置于标尺左端的零刻度线，然后再调节平衡螺母．直至天平水平平衡；
（2）由图乙可知，电表有一个大写的 A，可知是电流表；用电流表测通过小灯
泡电流的实验中，估计电流小于 0.5 安，则导线应该接在电流表的 0.6 安接线柱
上，这样测量会较精确．
故答案为：质量；游码；电流表；0.6A．
24．在测定金属块的密度实验中，小王同学设计的实验报告（部分）如下，请完
成 空 格 处 的 内
容．
【考点】固体密度的测量．
【分析】测固体的密度的基本方法是：用天平测出固体的质量 m，根据排水法用
量筒测出固体的体积 V，用公式 ρ= 算出固体的密度，天平在使用前要调节平衡，
称量时物体放左盘，砝码放右盘．
【解答】解：测量固体密度的原理是 ρ= ；
用到的实验器材有：托盘天平（含砝码）、金属块、量筒、水、细线等；
（1）测量物体质量时，要将天平放在水平桌面上，将游码拨到零刻度线，调节
平衡螺母使横梁平衡；
（2）固体质量可以用 天平直接测出，测量形状不规则固体体积的时候，要用量教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
筒来测量，首先在量筒中放入适量的水，读出水的体积 V ，用细线系住金属块，
1
浸没在量筒的水中，读出总体积 V ，则金属块的体积：V=V ﹣V ；
2 2 1
（4）多次测量出金属块的密度，求出密度的平均值，可以减小误差．
故答案为：ρ= ；（1）水平；（2）浸没；（4）平均．
25．小徐同学利用导体甲和导体乙各一个、电流表一只、电流表一只、滑动变阻
器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的
关系．
（1）小徐同学连接的电路如图所示，图中尚有一根导线未连接，请用笔线代替
导线在图中正确连接．
（2）在实验中，该同学用两个不同导体进行多次测量，并记录有关数据，请你
帮该同学完成表中两个栏目的设计（填写栏目）．
实验次数 导体
导体两 导体中
端的电压 的电流 I/A
U/V
1 甲 / /
2 / /
3 / /
4 乙 / /
5 / /
6 / /
【考点】探究电流与电压、电阻的关系实验．
【分析】（1）滑动变阻器与电流表需串联在电路中，变阻器要接一上一下；教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）探究电流与电压的关系，需保持电阻不变，改变导体两端的电压，并测出
通过电阻的电流进行分析．
【解答】解：（1）将电流表与滑动变阻器串联在电路中，应再将电流表的负接线
柱与滑动变阻器下面一个接线柱相连，如图所示：
（2）要探究电流与电阻的关系，在电阻不变的情况下，应多次改变电阻两端的
电压，并记下电流表的示数，分析电流和电压的变化关系得出结论，所以栏目中
应填写导体两端的电压 U/V，导体中的电流I/A．
故答案为：（1）见上图；（2）导体两端的电压 U/V；导体中的电流I/A．
26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在
实验过程中，他们用电流表测出通过 A、B、C 三处的电流（I 、I 和 I ），用电
总 1 2
压表测出各个电阻两端的电压和电源两端的总电压（U 、U 和 U ），并通过用
1 2 总
不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数
据如表所示．
实 电流 电流 电流I 电压 电压 电压 电阻 电阻 电阻R
验 I I U U U R R
1 2 总 1 2 总 1 2 总
序 （安） （安） （安） （伏 （伏 （伏 （欧） （欧） （伏）
号
1 0.4 0.4 0.4 2 4 6 5 10
2 0.3 0.3 0.3 3 3 6 10 10
3 0.2 0.2 0.2 4 2 6 20 10
4 0.15 0.15 0.15 3 3 6 20 20
5 0.1 0.1 0.1 2 4 6 20 40
6 0.06 0.06 0.06 1.2 4.8 6 20 80
（1）分析比较表格中每次实验的第 2、3 和4 列数据及相关条件，得出的初步结教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
论是：串联电路中，各处的电流都 相等 ．
（2）分析比较表格中每次实验的第 5、6 和7 列数据及相关条件，得出的初步结
论是：串联电路两端的总电压等于 各串联电阻两端的电压之和 ．
（3）依据电阻公式 R= ，且利用表中 4、10 两列数据，可以计算出每次实
验时电路的总电阻，请将计算结果填入表中最后一列中．
（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：
串联电路的总电阻等于 各串联电阻的阻值之和 ．
（5）该小组同学进一步分析表中数据，又得出以下结论：
①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电
压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变
大时， 各串联电阻两端的电压变化量相等 ．
②分析比较实验序号 1、2、3、4、5 和6 中两个电阻两端电压的比值和两个电阻
的大小的比值，得出的定量结论是：串联电路中 各导体两端的电压之比等于各
导体的电阻之比． ..
【考点】探究串并联电路中的电流特点实验．
【分析】（1）从电路图中可以看出，两个电阻串联，通过比较表中电流的数据，
可得出串联电路中电流的特点；
（2）分析表中第5、6和7 列实验数据，根据实验数据得出串联电路电压规律；
（3）依据电阻公式 R= ，且利用表中4、10 两列数据，可以计算出每次实验时
电路的总电阻；
（4）分析比较表格中每次实验的最后三列数据，根据实验数据得出串联电路电
阻规律；
（5）①根据实验序号（1、2、3）的数据，运用控制变量法，分析各串联电阻两
端的电压变化量的关系及相关条件，得出结论；
②分析比较实验序号 1、2、3、4、5 和6 中两个电阻两端电压的比值和两个电阻教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
的大小的比值，初步得出合理的结论
【解答】解：（1）根据表格中每次实验的第 2、3 和 4 列数据可知，I 、I 和 I
1 2 总
始终相等，因此可得到的初步结论是：串联电路中，电流处处相等；
（2）由表中第 5、6 和 7 列实验数据可知，U =U +U ，由此可知，在串联电路
总 1 2
中两端的总电压等于各串联电阻两端的电压之和；
（3）依据电阻公式 R= ，且利用表中4、10 两列数据，可以计算出每次实验时
电路的总电阻，如下表：
实 电流I 电流 I 电流I 电压 电压 电压 电阻 电阻 电阻R
1 2
验 （安） （安） U U U R R
总 1 2 总 1 2 总
序 （安） （伏 （伏 （伏 （欧） （欧） （伏）
号
1 0.4 0.4 0.4 2 4 6 5 10 15
2 0.3 0.3 0.3 3 3 6 10 10 20
3 0.2 0.2 0.2 4 2 6 20 10 30
4 0.15 0.15 0.15 3 3 6 20 20 40
5 0.1 0.1 0.1 2 4 6 20 40 60
6 0.06 0.06 0.06 1.2 4.8 6 20 80 100
（4）分析比较表格中每次实验的最后三列数据可知，R =R +R ，由此可知，串
总 1 2
联电路的总电阻等于各串联电阻的阻值之和；
（5）①观察实验序号（1、2、3）的数据，可以发现 R 两端电压U 减少多少，
1 1
R 两端电压U 就会增加多少，故可以得出结论：串联电路中，若电源电压一定，
2 2
某一电阻阻值不变，另一电阻变大时，各串联电阻两端的电压变化量相等；
②分析比较实验序号 1、2、3、4、5 和6 中两个电阻两端电压的比值和两个电阻
的大小的比值，可知： = ，得出结论：在串联电路中，各导体两端的电压
之比等于各导体的电阻之比．
故答案为：（1）相等；（2）各串联电阻两端的电压之和；（3）4、10；如上表；
（4）各串联电阻的阻值之和；
（5）①各串联电阻两端的电压变化量相等；②各导体两端的电压之比等于各导教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
体的电阻之比．教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年1 月14 日
