上海交通大学附属中学 2022-2023 学年度第二学期
高二物理摸底考试试卷
一、选择题（共 40分。第 1-8 小题，每小题 3分；第 9-12 小题，每小题 4分。每小题只有
一个正确答案。）
1. 1831年发现电磁感应现象的物理学家是（ ）
A. 楞次 B. 法拉第 C. 奥斯特 D. 麦克斯韦
2. 磁感应强度的单位韦伯/米2，和下面哪一个单位相同（ ）
A. 牛/（安·米） B. 牛·安/米 C. 牛·安/米2 D. 牛/（安·米2）
3. 洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地（ ）
A. 家用电器不能工作
B. 家用电器的寿命会缩短
C 人接触家用电器时可能发生触电事故
.
D 家用电器消耗电能会增加
.
4. 如图所示，闭合线圈上方有一竖直放置的条形磁铁，当磁铁从图示位置向下运动时，线圈中的感应电流
方向如图所示，则下列判断正确的是（ ）
A. 磁铁的下端是N极，磁铁与线圈相互吸引
B. 磁铁的下端是N极，磁铁与线圈相互排斥
C. 磁铁的下端是S极，磁铁与线圈相互吸引
D. 磁铁的下端是S极，磁铁与线圈相互排斥
5. 电容器是一种重要的电学元件，它能储存电荷，电容器储存电荷C的特性用电容C来表征。可用如图
所示的电路对电容器进行充电。某电容器在充电过程中，其电压U与所带电荷量Q之间的关系是
（ ）
第 1 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
A. B. C. D.

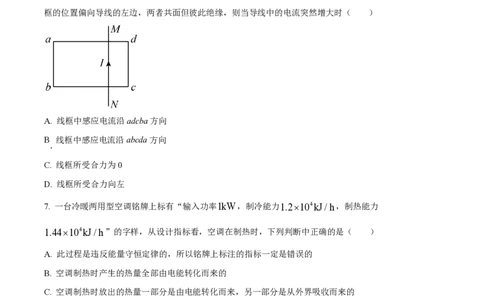

6. 如图所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线
框的位置偏向导线的左边，两者共面但彼此绝缘，则当导线中的电流突然增大时（ ）
A. 线框中感应电流沿adcba方向
B 线框中感应电流沿abcda方向
.
C. 线框所受合力为0
D. 线框所受合力向左
7. 一台冷暖两用型空调铭牌上标有“输入功率1kW，制冷能力1.2104kJ/h，制热能力
1.44104kJ/h”的字样，从设计指标看，空调在制热时，下列判断中正确的是（ ）
A. 此过程是违反能量守恒定律的，所以铭牌上标注的指标一定是错误的
B. 空调制热时产生的热量全部由电能转化而来的
C. 空调制热时放出的热量一部分是由电能转化而来，另一部分是从外界吸收而来的
D. 空调制热时每小时消耗电能1.44104kJ
8. 如图所示，Q、Q 为两个被固定的正负点电荷，在它们的连线的延长线上有a、b、c三点，a是bc的
1 2
中点，其中a点的电场强度恰好为零。现有一正检验电荷q以一定的初速度沿直线从b点运动到c点（q
只受电场力作用），则下列说法不正确的是（ ）
A. 电荷q的电势能先增加后减少
第 2 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
B. 电荷q的动能先增加后减少
C. 电荷q在b、c两点的加速度方向相反
D. 电场中a点电势高于c点电势
9. 如图所示，a、b、c是匀强电场中的3个等势面，U U ，一带电粒子从A点进入并穿过电场，其轨
ab bc
迹与等势面交点依次为A、B、C，若不计重力对微粒的影响，则（ ）
A. 微粒在B点所受电场力方向一定垂直等势面，且由c面指向a面
B. a、b、c三个等势面的电势是U U U
a b c
C. 微粒在穿越电场过程中电势能可能增大
D. 微粒从A到B与从B到C，动能的变化量相等
10. 如图所示，电源电动势为E，内阻为r，R和R 为定值电阻，R 为滑动变阻器，当滑片P向上滑动
1 2 0
时（ ）
A. 伏特表的示数增大 B. 安培表1的示数增大
C. 安培表2的示数增大 D. 安培表3的示数减小
11. 如图所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中（俯视图），金属
杆ab与金属框架接触良好。在两根导轨的端点d、e之间连接一电阻，其他部分电阻忽略不计。现用一水
平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框
架，图为一段时间内金属杆受到的安培力F 随时间t的变化关系，则图中可以表示外力F随时间t变化关
A
系的图像是（ ）
第 3 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
A. B. C. D.
12. 穿过闭合回路的磁通量随时间t变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的
感应电动势的说法，正确的是（ ）
A. 图甲中回路产生的感应电动势恒定不变
B. 图乙中回路产生的感应电动势一直在变大
C. 图丙中回路在0~t 时间内产生的感应电动势小于t ~ 2t 时间内产生的感应电动势
0 0 0
D. 图丁回路产生的感应电动势先变小再变大
二、填空题（共 20分，每题 4分。）
13. 为了表征电场的力的性质和能的性质，物理学中引入了______和______两个物理量。
14. 如图所示，空间某区域有一方向水平、磁感应强度为B＝0.20T的匀强磁场。一带正电微粒质量为
m2.0108kg，带电量为q1.0108C，当它以某一水平速度v 的大小为______m/s，垂直进入磁场
0
后，恰能沿直线匀速通过此区域。如果微粒的速度大于v ，它将向______偏转。
0
第 4 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
15. 如图，电阻R 5，电压表示数为6V，电流表示数为0.5A，后来由于某一电阻断路，电压表示数
3
为9V，电流表示数变为0.6A。则发生断路的电阻是______，电池组的电动势为______V。
16. 如图a所示，面积为0.01m2、总电阻为0.1Ω的10匝正方形导线框放在匀强磁场中，磁场方向与线框
平面垂直。磁感应强度B随时间t的变化图线如图b所示。t=0时刻，磁感应强度的方向垂直于纸面向
里。在1s末线框中感应电动势的大小为______V。3s内线框产生的热量为______J。
17. A、B两平行金属板间的匀强电场的场强E 2105N/C，方向如图所示，电场中a、b两点相距
10cm，ab连线与电场线成60°角，a点距A板3cm，b点距B板4cm，以b点电势为零电势点。则A、B
两板间电势差U ______V，用外力F把电量为106C的带正电的点电荷由b点移动到a点，该点电荷
AB
在a点时所具有的电势能是______J。
三、综合题（共 3题，共 40分）
第 5 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
18. 在做“测定电池的电动势和内电阻”实验时，有位同学按图的电路进行连接，他共用6根导线，即
aa、bb、cc、dd、be、df，由于混进了一根内部断开的导线，所以当他按下电键K后，发现两个
电表的指针都不偏转。他用多用表电压档测ab间电压时，读数约为1.5伏（已知电池电动势约为1.5
伏）。为了确定哪一根导线的内部是断开的，可以用多用表的电压档测量aa两点间的电压，如果约为1.5
伏，则一定是______导线断开；如果是______伏，则一定是______导线断开。
另一位同学按上图把电路连接正确后，通过改变滑动变阻器接触点的位置，测出了6组U、I的数据，下
图是根据6组数据画出的点和相应的U~I图线。根据这一图线，可求出电池的电动势______伏，内电阻
______欧。如果他不利用这一图线，而只是利用任意两组U、I数据，那么当他选择______两组数据时，
求出的E、r值误差最大。（保留2位有效数字）
19. 如图所示中MN 和PQ为竖直方向的两平行长直金属导轨，间距为0.40m，电阻不计，导轨所在平面
与磁感应强度为0.50T的匀强磁场垂直，质量为6.0103kg，电阻为0.10Ω的金属杆ab始终垂直于导
轨，并与其保持光滑接触，导轨两端分别接有滑动变阻器R 和阻值为3.0Ω 的电阻R，当杆ab达到稳定
2 1
状态时以速度v匀速下滑，整个电路消耗的电功率为0.27W，试求：
（1）当ab做匀速运动时通过ab的电流大小；
（2）当ab做匀速运动时的速度大小；
（3）当ab做匀速运动时滑动变阻器接入电路的阻值。
第 6 页 共 7 页上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V:
jiajiao6767 )
20. 如图所示，在方向水平向右、大小为E＝6×103 N／C的匀强电场中有一个光滑的绝缘平面．一根绝缘
细绳两端分别系有带电滑块甲和乙，甲的质量为m ＝2×10－4 kg，带正电荷量为q ＝2×10－9 C；乙的质量
1 1
为m ＝1×10－4 kg，带负电荷量为q ＝1×10－9C．开始时细绳处于拉直状态．由静止释放两滑块，t＝3 s时
2 2
细绳突然断裂，不计滑块间的库仑力，g取10 m／s2，试求：
（1）细绳断裂前，两滑块的加速度大小；
（2）在整个运动过程中，滑块乙的电势能增量的最大值；
（3）当乙的电势能增量为零时，甲与乙组成的系统机械能的增量．
第 7 页 共 7 页
