P103～114 1.9 广播电视传输和监测系统
章节目录 2024 2023 2022 2021 2020 2019
广播电视无线发射系统 1 1 3 4
广播电视有线传输系统
广播电视卫星传输系统 1
广播电视监测系统

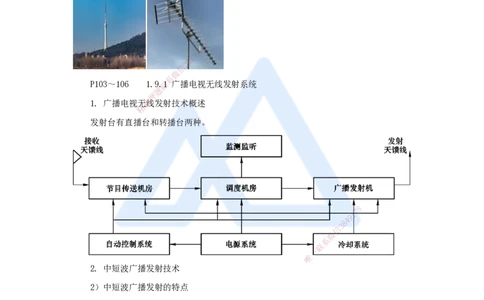

P103～106 1.9.1 广播电视无线发射系统
8
7
1
9
4
8
3
信
微
系
P103～106 1.9联.1 广播电视无线发射系统
题
押
1. 广播电视无准线发射技术概述
精
发射台有直播台和转播台两种。
8
7
1
9
4
8
3
信
微
系
联
一
唯
2. 中短波广播发射技术
2）中短波广播发射的特点
中波526.5～1606.5kHz，共划分120个频道，可在几十千米至百余千米的范围内形成
一个不稳定的地波服务区。发射机功率要大、中、小相结合，以中小功率为主。
短波3.2～26.1MHz，在离短波发射机几百千米至几千千米以外的地方形成服务区，因
此短波频段适用于远距离的国际广播。
中短波广播发射机测试项目中三大电声指标：非线性失真、音频频率响应和信噪比。
（2019-24）
3. 模拟电视发射技术（略）
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4. 数字电视发射技术

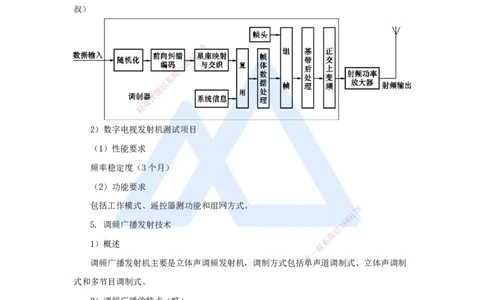

1）地面数字电视发射机基本组成
调制器主要用于音、视频编码和数字预校正，它是电视发射机的核心部分。发射机的
绝大部分技术指标由调制器决定。
对于数字电视发射机来说，目前大多采用前馈校正、折线校正、自适应校正技术。（口
诀：前折子）（2020-24）
射频功率放大器内包括输入电平监测、前置级、推动级和放大输出级。（口诀：前推大
叔）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）数字电视发射机 测试项目
（1）性能要求
频率稳定度（3个月）
（2）功能要求
包括工作模式、遥控器测功能和组网方 式。
8
1
7
9
5. 调频广播发射技术
信
3 8
4
微
1）概述
系
联
一
唯
调频广播发射机主要是立体声调频发射机，调制方式包 括 单声道调制式、立体声调制
式和多节目调制式。
2）调频广播的特点（略）
6. 天馈线系统（2018-8、2022-10）
广播中波天线主要有垂直接地天线和定向天线。
广播短波发射天线主要有水平对称振子天线、笼形天线和同相水平天线。（2019-25）
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

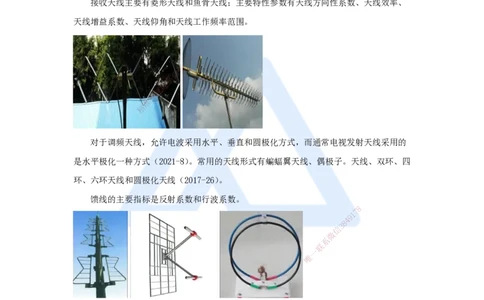

接收天线主要有菱形天线和鱼骨天线；主要特性参数有天线方向性系数、天线效率、
天线增益系数、天线仰角和天线工作频率范围。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
对于调频天线，允许电波采用水平、垂直和圆极化方式，而通常电视发射天线采用的
是水平极化一种方式（2021-8 ）。常用的天线形式有蝙蝠翼天线、偶极子。天线、双环、四
环、六环天线和圆极化天线（2017- 26）。
馈线的主要指标是反射系数和行波系 数。
8
1
7
9
8
4
信
3
微
系
联
一
唯
7. 辅助设备
冷却系统 强制风冷、水冷和蒸发冷却
当发射机需要调整和功率计需要校正时，假负载为发射机提供一个标准
假负载
的负载电阻，并能承受发射机送来的全部功率
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
为了不间断地向各种设备供电，防止因断电造成停播，发射台一般有两
配电系统
路电源，用一备一，一般设有UPS系统和柴油发电装置
P106～109 1.9.2 广播电视有线传输系统
1. 有线电视系统的技术要求
1）有线电视系统组成
按频道利用情况可分为邻频传输系统和非邻频传输系统，邻频传输系统又分为
300MHz、450MHz、550MHz、750MHz和1000MHz系统，非邻频传输系统又分为VHF、UHF和
全频道系统。

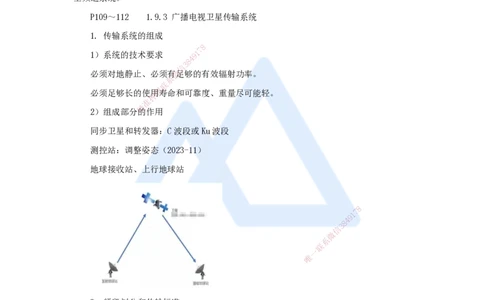

P109～112 1.9.3 广播电视卫星传输系统
1. 传输系统的组成
8
7
1）系统的技术要求 9 1
4
8
3
信
必须对地静止、必须有微足够的有效辐射功率。
系
联
题
必须足够长的使用寿命和可靠度、重量尽可能轻。
押
准
精
2）组成部分的作用
同步卫星和转发器 ：C波段或Ku波段
测控站：调整姿态（202 3-11）
地球接收站、上行地球站
8
1
7
9
8
4
信
3
微
系
联
一
唯
3. 频段划分和传输标准
我国中央和地方所有上星电视节目传输采用的信道编码和调制传输标准是DVB-S标
准。
村村通、户户通广播电视节目传输采用的传输规范是（ABS-S）。
P112～114 1.9.4 广播电视监测系统
1. 概述
广播电视监测是指通过客观测量和主观评价。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
2. 广播电视监测系统的组成
1）无线广播电视监测网
由数据分析处理中心、监测台、遥控站（点）组成。
2）卫星电视广播监测系统
内容主要包括：卫星电视节目的内容、质量，卫星电视播出系统运行状况，上行发射
特性等。
3. 广播电视监测系统工程内容
1）无线广播电视监测系统工程内容
（1）广播电视监测数据处理中心：是整个监测网管理核心。
（2）直属监测台：除完成日常8广播监测工作外，对所辖的遥控站和数据采集点进行远
7
1
9
4
8
程管理。 信 3
微
系
（3）遥控监测站 联
题
押
（4）中波数据准采集点
精
无人值守，通过 与各直属监测台联网等方式实现数据交换，完成对单机发射功率1kW
以上中波台的“三满”（满功率、满时间、满调幅）的监测。
2）有线广播电视监测系统 工程内容：安全监测、质量监测、内容监测。（2018-26口
诀：安内质）
1. 中短波广播发射机测试项目中，属 于三大电声指标的有（ ）。【2019-24】
8
1
7
A. 频率容限
8
4 9
信
3
微
B. 谐波失真
系
联
一
C. 非线性失真 唯
D. 调幅度
E. 音频频率响应
【答案】CE
【解析】中短波广播发射机测试项目中三大电声指标：非线性失真、音频频率响应和
信噪比。
2. 数字电视发射机的中频非线性预校正大多采用技（ ）。【2020-4】
A. 前馈校正
B. 后馈校正
C. 折线校正
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
D. 直线校正
E. 自适应校正
【答案】ACE
【解析】调制器用于音、视频编码和数字预校正，它是电视发射机的核心部分。发射
机的绝大部分技术指标由调制器决定。对于数字电视发射机来说，性能优良的中频非线性
预校正电路将极大地改善采用AB类功放的发射机性能，目前大多采用前馈校正、折线校
正。
3. 卫星测控站的任务是控制卫星的（ ）。
【2023-11】
A. 有效辐射功率 8
7
1
9
4
8
B. 转发器和天线方向 信 3
微
系
C. 运行轨道和姿态联
题
押
D. 节目质量 准
精
【答案】C
【解析】测控站：卫星测控站的任务是测量、控制卫星的运行轨道和姿态，使卫星不
仅相对于地球静止，而且使卫 星天线的波束对准地球表面的覆盖区，保证其覆盖区域图不
变。
8
1
7
8
4
9
信
3
微
系
联
一
唯
6
