2023年四川省广元市中考物理试卷
一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36分）
1．（3分）下列说法正确的是（ ）
A．太阳能属于二次能源
B．我国北斗卫星导航系统是通过电磁波传递信息的
C．光在真空中的传播速度是340m/s
D．英国物理学家法拉第发现了电流的磁效应
2．（3分）在学校艺术节中，小明演唱了歌曲《我和我的祖国》，关于他在歌唱中的声现象，下
列说法中不正确的是
（ ）
A．歌声是由小明的声带振动产生的
B．小明的歌声通过空气传播到同学们的耳朵
C．小明的朋友根据音色可以判断是小明在唱歌
D．小明唱歌时使用话筒扩音，是为了改变声音的音调
3．（3分）某物理兴趣小组在“探究凸透镜成像规律”时，将焦距为10cm的凸透镜固定在光
具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，实验前调整好实验器材。
如图所示，将蜡烛移至25cm刻度线处，移动光屏，呈现在光屏上清晰的像的特点是
（ ）
A．倒立、缩小的实像
B．正立、放大的虚像
C．倒立、放大的实像
D．与投影仪的成像特点相同
4．（3分）下列关于吃火锅时发生的物理现象，说法正确的是（ ）
A．火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
第1页（共30页）B．远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C．火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D．增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同
5．（3分）2023年5月，在中国苏州举行的世界羽毛球苏迪曼杯决赛中，中国羽毛球队再次夺
冠。下列说法中正确的是
（ ）
A．羽毛球在空中运动时不受重力作用
B．羽毛球能在空中运动是由于受到惯性力的作用
C．运动员挥拍将羽毛球击出，说明力可以改变物体的运动状态
D．运动员的鞋底有花纹是为了减小运动中地面对鞋底的摩擦
6．（3分）下列关于压强知识的运用，说法不正确的是（ ）
A．甲图中，火车轨道铺在枕木上，通过增大受力面积减小铁轨对地面的压强
B．乙图中，做托里拆利实验时，玻璃管内顶端混入少量空气会使大气压的测量值变大
C．丙图中，排水管的U 形“反水弯”是一个连通器，起到隔绝下水道异味的作用
D．丁图中，飞机水平飞行时，机翼上方附近空气的流速大于机翼下方附近空气的流速
7．（3分）同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯
组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的
是（ ）
A． B．
第2页（共30页）C． D．
8．（3分）我国第三艘航空母舰“福建舰”满载时的排水量为8万吨。若满载时，“福建舰”
匀速直线航行受到的阻力是自身总重力的0.01倍；如果一架舰载机飞离后，“福建舰”
排开的海水体积减少4m3。则下列描述中正确的是（海水的密度取1.0×103kg/m3，g取
10N/kg）（ ）
A．“福建舰”静止在海面时，水面下15m处海水的压强为4×105Pa
B．“福建舰”满载时，受到的浮力大小为8万吨
C．飞离“福建舰”的这架舰载机的质量是4×103kg
D．满载时，“福建舰”匀速直线航行受到的牵引力大小是8×103N
9．（3分）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于
两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈
中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用
B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同
D．电流表工作过程中，机械能转化为电能
10．（3分）如图所示，杠杆OBA可绕O点在竖直平面内转动，OB＝2BA，在B点悬挂一个
10N的重物G，在A点施加竖直向上的动力F，使杠杆OBA水平平衡（杠杆重力及摩擦均
忽略不计），下列说法正确的是（ ）
第3页（共30页）A．在A点施加竖直向上的力F 时，该杠杆是费力杠杆
1
B．作用在A点的力F 的大小为5N
1
C．如果重物的悬挂点B向O点移动，要使杠杆水平平衡，F 应变小
1
D．若将作用于A点的力F 变为图中F ，要使杠杆水平平衡，F 应小于F
1 2 2 1
11．（3分）图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相
连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控
制开关S 自动转接，使电路处于加热状态；当台内食品温度升高到60℃时，S 自动转接到
0 0
保温状态。已知定值电阻R ＝24.2 ，保温功率为484W。下列说法中不正确的是（ ）
1
Ω
A．图甲中的S 自动转接到“2”时，电路处于保温状态
0
B．图甲中定值电阻R 的阻值为75.8
2
C．加热台在加热状态下工作5min消耗Ω 的电能使图乙中的电能表转盘转过150转
D．加热台自动加热时，电路中的电流小于图乙中电能表的标定电流
12．（3分）如图甲所示的电路，电源电压不变，R 是定值电阻，通过R 的电流与R 两端的电
1 2 2
压关系如图乙所示。当M、N都是电流表，且S 闭合、S 断开时，M的示数为0.4A，电路的
1 2
总电阻为R′；当M、N都是电压表，且S 、S 都闭合时，N的示数为2V，电路的总电阻为
1 2
R″。下列说法正确的是（ ）
第4页（共30页）A．电阻R 的阻值为15
1
B．R′：R″＝6：25 Ω
C．当M、N都是电压表，S 、S 都闭合时、R 与R 的功率之比为1：3
1 2 1 2
D．当M、N都是电流表，只闭合S 时、M、N两表示数之比为3：5
1
二、填空题（每空2分，本题共28分）
13．（4分）阳光照射下，嘉陵江畔树影婆娑、游鱼戏水。其中地面上树影间的光斑是由光的
形成的，游人看到的水中的鱼是光的折射形成的 像（选填“虚”或“实”）。
14．（4分）“北国风光，千里冰封，万里雪飘”是伟大领袖毛泽东在《沁园春•雪》中的优美词
句。词句中的冰的形成过程需要 热，雪是水蒸气 形成的（填写物态变
化名称）。
15．（4分）甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙
带 电；通常情况下，金属、石墨、橡胶三种材料中， 属于绝缘体。
16．（4分）某研学活动小组在实践活动期间，粗略测量了一农家柴火灶的热效率。同学们在
柴火灶的铁锅里倒入5kg水，盖上锅盖，完全燃烧了1kg干木柴使水温从20℃升高到
80℃，水吸收的热量为 ，该柴火灶的热效率为 。[水的比
热容是4.2×103J/（kg•℃），这种干木柴的热值是1.0×107J/kg]
17．（4分）气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积
的关系图像，则其密度为 kg/m3；假设建造一座宇宙空间站需使用气凝胶400m3，
则这些气凝胶的质量是 kg。
第5页（共30页）18．（4分）如图所示是运动员在冬奥会跳台滑雪空中下落的情景，在下落过程中，运动员的
重力势能逐渐 （选填“减小”“不变”或“增大”）；若某运动员质量为
60kg，在空中经1.5s下落的竖直高度为10m，则这段时间内该运动员的重力的功率是
W。（g取10N/kg）
19．（4分）如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与
滑动变阻器R 的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻
2
R ＝30 ，滑动变阻器的规格为“100 1A”，电压表的量程为0﹣15V，电流表的量程为
1
0﹣3A。Ω下表为R 接入电路的阻值与Ω被测者身高的对应关系。
2
身高（cm） 140 145 150 155 160 165 170 175 180 185 190
R （ ） 0 10 20 30 40 50 60 70 80 90 100
2
某同学Ω测得自己的身高为165cm，测量时通过电流表的电流为 A；为保证电
路安全工作，此测量仪测量的身高最多不能超过 cm。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，本题共24分）
第6页（共30页）20．（2分）如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示
意图。
21．（2分）如图所示，从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上
的P点，请你作出此过程的光路图（保留作图痕迹）。
22．（4分）某实验小组用如图所示的实验装置比较a、b两种液体的吸热情况，甲、乙两装置使
用规格相同的电加热器、玻璃杯、温度计，两玻璃杯内的液体质量和初温都相同。实验中
记录的数据如表。
记录次数 1 2 3 4
升高的温度（℃） 5 7.5 10 12.5
加热a的时间（min） 2 3 4 5
加热b的时间（min） 1 1.5 2 2.5
（1）分析表中数据可得：质量相等的液体a和液体b，升高相同的温度，a吸收的热量
b吸收的热量（选填“＞”“＝”或“＜”）。
（2）本实验运用的物理学研究方法主要有 和转换法。
23．（6分）某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，
他们将小车从带刻度（分度值为1cm）的斜面顶端A点静止释放，并同时按下电子停表开
第7页（共30页）始计时，图中圆圈内显示了小车位于A、B、C三点的时刻（数字分别表示“时：分：秒”）。
（1）由图中的实验数据可知，小车下滑过程中做 运动（选填“减速”“匀速”
或“加速”）。
（2）根据图中信息，小车在下滑过程中BC段的平均速度大小是 cm/s。
（3）如果在A点时，先释放小车，后按下停表开始计时，B、C两点都准确计时，则会使所测
AB段的平均速度 （选填“偏大”“不变”或“偏小”）。
24．（10分）同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电
源一个，定值电阻5个（阻值分别为5 、10 、15 、20 、25 ），规格为“40 1A”的滑动
变阻器一个，电流表、电压表、开关Ω各一个Ω，导Ω线若Ω干。Ω Ω
（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R
两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交
叉）。
（2）他们先将R＝5 的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为
U ；保持滑片不动，Ω用10 的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向
0
Ω
第8页（共30页）（选填“左”或“右”）端移动，才能保持a、b间的电压U 不变；再依次更换a、b间电阻
0
为15 、20 继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关
系图像Ω，如Ω图乙所示。由乙图可知：a、b间电压U 的值为 V；a、b间电压一定时，
0
通过a、b间导体的电流与导体的电阻成 比。
（3）当他们用25 的电阻替换20 的电阻后，发现电压表示数始终不能调为U，为继续完
成此次探究，同学Ω 们一起设计了如Ω下方案，下列方案不正确的一项是 。
A.将滑动变阻器更换为“50 1A”的滑动变阻器，其余不变
B.将电压为6V的电源更换为Ω电压为5.2V的电源，其余不变
C.只调节滑动变阻器，使U 为2.3V
0
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。每小题6分，本题共
12分）
25．（6分）如图所示，某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过
程中，工人对绳的拉力始终沿竖直方向，工人双脚始终与水平地面接触且接触面积为
300cm2，工人对地面的压强为2.0×104Pa；此工人的质量为70kg，两个动滑轮的质量共为
10kg，绳重、绳与滑轮之间的摩擦均忽略不计，g取10N/kg。求：
（1）工人的手对绳的拉力大小；
（2）工件移动过程中，地面对工件摩擦力的大小；
（3）滑轮组在此次工作中的机械效率。
26．（6分）在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V 4.2W”字样。当
S 、S 都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A。
1 2
求：
第9页（共30页）（1）小灯泡正常工作时的电流；
（2）R 的阻值；
0
（3）只闭合S 、滑动变阻器滑片滑到某一点时，电压表示数为U ，电路消耗的电功率为
1 1
P ；保持滑片位置不动，只闭合S ，小灯泡L的电阻发生变化，此时电压表示数为U ，电路
1 2 2
消耗的电功率为P ；已知U ：U ＝3：4，P ：P ＝3：2，求只闭合S 时小灯泡的实际功率。
2 1 2 1 2 2
第10页（共30页）2023年四川省广元市中考物理试卷
参考答案与试题解析
一、选择题（本题共12个小题，每小题只有一个答案最符合题意。每小题3分，本题共36分）
1．（3分）下列说法正确的是（ ）
A．太阳能属于二次能源
B．我国北斗卫星导航系统是通过电磁波传递信息的
C．光在真空中的传播速度是340m/s
D．英国物理学家法拉第发现了电流的磁效应
【解答】解：A．太阳能可以直接从自然界获得，都属于一次能源，故A错误；
B．我国北斗卫星导航系统是通过电磁波传递信息的，电磁波可以在真空中传播，故B正
确；
C．光在真空中的传播速度是3×108m/s，故C错误；
D．奥斯特发现通电导体周围存在着磁场，英国物理学家法拉第发现了电磁感应现象，故
D错误。
故选：B。
2．（3分）在学校艺术节中，小明演唱了歌曲《我和我的祖国》，关于他在歌唱中的声现象，下
列说法中不正确的是
（ ）
A．歌声是由小明的声带振动产生的
B．小明的歌声通过空气传播到同学们的耳朵
C．小明的朋友根据音色可以判断是小明在唱歌
D．小明唱歌时使用话筒扩音，是为了改变声音的音调
【解答】解：A、声是由小明的声带振动产生的，故A正确；
B、小明的歌声通过空气传播到同学们的耳朵，故B正确；
C、小明的朋友根据音色可以判断是小明在唱歌，故C正确；
D、小明唱歌时使用话筒扩音，是为了改变声音的响度，故D错误。
故选：D。

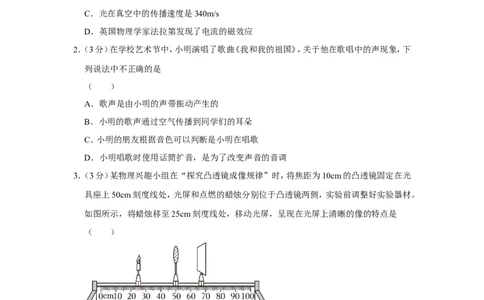

第11页（共30页）3．（3分）某物理兴趣小组在“探究凸透镜成像规律”时，将焦距为10cm的凸透镜固定在光
具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，实验前调整好实验器材。
如图所示，将蜡烛移至25cm刻度线处，移动光屏，呈现在光屏上清晰的像的特点是
（ ）
A．倒立、缩小的实像
B．正立、放大的虚像
C．倒立、放大的实像
D．与投影仪的成像特点相同
【解答】解：ABC、凸透镜成像规律实验，此时物距为50cm﹣25cm＝25cm，u＞2f，移动光
屏，直到烛焰在光屏上成清晰的像，则该像是倒立、缩小的实像，故A正确，BC错误；
D、当f＜u＜2f时，成倒立、放大的实像，是投影仪的成像原理，故D错误。
故选：A。
4．（3分）下列关于吃火锅时发生的物理现象，说法正确的是（ ）
A．火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会继续升高
B．远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象
C．火锅汤汁上方不断冒出的“白气”是水蒸气汽化形成的
D．增大火锅汤汁内能的方式与内燃机压缩冲程中增大燃气内能的方式相同
【解答】解：A、火锅汤汁中的水沸腾后，持续加热，汤汁中水的温度会保持不变；
B、远处就能闻到浓浓的火锅香味，这是分子运动表现出来的扩散现象，故B正确；
C、火锅汤汁上方不断冒出的“白气”是水蒸气液化形成的，故C错误；
D、增大火锅汤汁内能的方式是热传递；在内燃机的压缩冲程中，通过做功的方式将机械
能转化为内能，使气缸内气体的内能增大，故D错误。
故选：B。
5．（3分）2023年5月，在中国苏州举行的世界羽毛球苏迪曼杯决赛中，中国羽毛球队再次夺
冠。下列说法中正确的是
第12页（共30页）（ ）
A．羽毛球在空中运动时不受重力作用
B．羽毛球能在空中运动是由于受到惯性力的作用
C．运动员挥拍将羽毛球击出，说明力可以改变物体的运动状态
D．运动员的鞋底有花纹是为了减小运动中地面对鞋底的摩擦
【解答】解：
A、地面附近的一切物体都受到重力的作用，在空中运动的羽毛球也受重力作用，故A错
误；
B、羽毛球能在空中运动是由于羽毛球具有惯性，惯性不是力，不能说受到惯性力的作用，
故B错误；
C、运动员挥拍将羽毛球击出，说明力可以改变物体的运动状态，故C正确；
D、运动员的鞋底有花纹是为了在压力一定时，增大接触面的粗糙程度以增大摩擦，故D
错误。
故选：C。

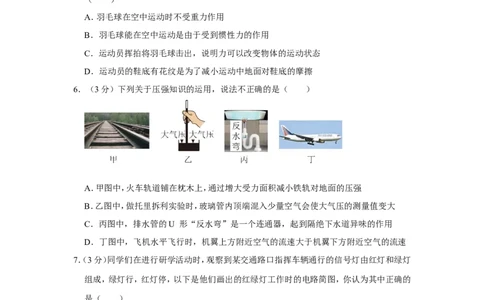

6．（3分）下列关于压强知识的运用，说法不正确的是（ ）
A．甲图中，火车轨道铺在枕木上，通过增大受力面积减小铁轨对地面的压强
B．乙图中，做托里拆利实验时，玻璃管内顶端混入少量空气会使大气压的测量值变大
C．丙图中，排水管的U 形“反水弯”是一个连通器，起到隔绝下水道异味的作用
D．丁图中，飞机水平飞行时，机翼上方附近空气的流速大于机翼下方附近空气的流速
【解答】解：A、列车的钢轨要铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，
故A正确；
B、实验中玻璃管内水银面的上方是真空，若水银面的上方有少量空气，会对水银柱产生
向下的压强，使得测量结果偏小，故B错误；
C、排水管的 U 型反水弯是连通器，连通器中装同种液体时，液体静止时，液面相平，可
第13页（共30页）以防止异味，是利用了连通器的原理，故C正确；
D、等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所
以机翼上方的流速就大于机翼前方的流速，故D正确。
故选：B。
7．（3分）同学们在进行研学活动时，观察到某交通路口指挥车辆通行的信号灯由红灯和绿灯
组成，绿灯行，红灯停，以下是他们画出的红绿灯工作时的电路简图，你认为其中正确的
是（ ）
A． B．
C． D．
【解答】解：由并联电路中各支路独立工作、互不影响可知，绿灯行、红灯停，这说明红灯、
绿灯工作时互不影响，是并联的，且每盏灯都有各自的控制开关，故D正确。
故选：D。
8．（3分）我国第三艘航空母舰“福建舰”满载时的排水量为8万吨。若满载时，“福建舰”
匀速直线航行受到的阻力是自身总重力的0.01倍；如果一架舰载机飞离后，“福建舰”
排开的海水体积减少4m3。则下列描述中正确的是（海水的密度取1.0×103kg/m3，g取
10N/kg）（ ）
A．“福建舰”静止在海面时，水面下15m处海水的压强为4×105Pa
B．“福建舰”满载时，受到的浮力大小为8万吨
C．飞离“福建舰”的这架舰载机的质量是4×103kg
D．满载时，“福建舰”匀速直线航行受到的牵引力大小是8×103N
【解答】解：A、“福建舰”静止在海面时，水面下15m处海水的压强为：p＝ 海水gh＝
1.0×103kg/m3×10N/kg×15m＝1.5×105Pa，故A错误； ρ
第14页（共30页）B、满载时，福建舰漂浮，受到的浮力大小等于其排开水的重力，则浮力为：F浮 ＝G＝
8×104×103kg×10N/kg＝8×108N，故B错误；
C、根据阿基米德原理，一架舰载机飞离“福建舰”后，则F浮 ′＝G′，舰载机的重力G机
＝G﹣G′，则ΔF浮 ＝F浮 ﹣F浮 ′＝G﹣G′＝G机 ，
根据F浮 ＝ 海gV排 和G＝mg可得，舰载机的质量：m机 ＝
ρ
＝ 海水ΔV排 ＝1.0×103kg/m3×4m3＝4×103kg，故C正确；
D、ρ福建舰匀速直线航行时，水平方向受到的牵引力、阻力是一对平衡力，大小相等；竖直
方向受到的重力、浮力是一对平衡力，大小相等；
牵引力为：F牵 ＝f＝0.01G＝0.01×8×108N＝8×106N，故D错误。
故选：C。

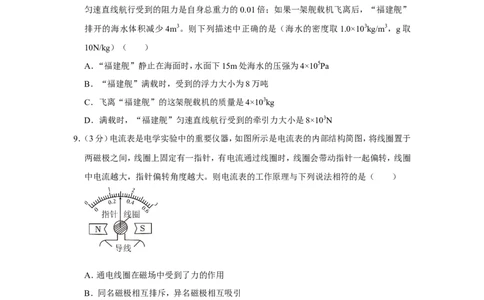

9．（3分）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于
两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈
中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用
B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同
D．电流表工作过程中，机械能转化为电能
【解答】解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转
动，电流表工作过程中，电能转化为机械能，与发电机工作原理不相同，发电机的工作原
理是电磁感应。
故选：A。
10．（3分）如图所示，杠杆OBA可绕O点在竖直平面内转动，OB＝2BA，在B点悬挂一个
10N的重物G，在A点施加竖直向上的动力F，使杠杆OBA水平平衡（杠杆重力及摩擦均
第15页（共30页）忽略不计），下列说法正确的是（ ）
A．在A点施加竖直向上的力F 时，该杠杆是费力杠杆
1
B．作用在A点的力F 的大小为5N
1
C．如果重物的悬挂点B向O点移动，要使杠杆水平平衡，F 应变小
1
D．若将作用于A点的力F 变为图中F ，要使杠杆水平平衡，F 应小于F
1 2 2 1
【解答】解：A．在A点施加竖直向上的力F 时，动力臂是OA，阻力臂是OB，动力臂大于
1
阻力臂，该杠杆是省力杠杆，故A错误；
B．由杠杆的平衡条件可知，F ×OA＝G×OB，且OA＝OB+BA＝3BA，即F ×3BA＝
1 1
G×2BA，F ＝ G＝ ×10N≈6.7N，故B错误；
1
C．如果重物的悬挂点B向O点移动，则OB变小，由F ×OA＝G×OB可知，OA与G大小
1
不变，要使杠杆水平平衡，F 应变小，故C正确；
1
D．将作用于A点的力F 变为图中F ，动力臂会变小，由杠杆的平衡条件可知，在OB与G
1 2
不变情况下，F 应大于F ，故D错误。
2 1
故选：C。

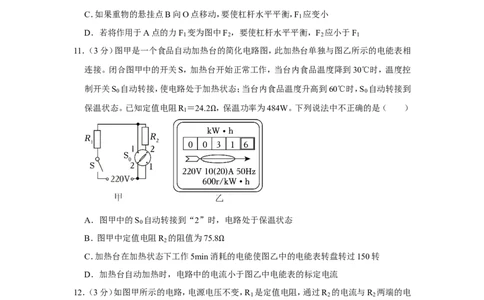

11．（3分）图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相
连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控
制开关S 自动转接，使电路处于加热状态；当台内食品温度升高到60℃时，S 自动转接到
0 0
保温状态。已知定值电阻R ＝24.2 ，保温功率为484W。下列说法中不正确的是（ ）
1
Ω
A．图甲中的S 自动转接到“2”时，电路处于保温状态
0
第16页（共30页）B．图甲中定值电阻R 的阻值为75.8
2
C．加热台在加热状态下工作5min消耗Ω 的电能使图乙中的电能表转盘转过150转
D．加热台自动加热时，电路中的电流小于图乙中电能表的标定电流
【解答】解：A、图甲中的S 自动转接到“2”时，两个电阻串联，根据 可知：此时电
0
路中的电阻最大，电功率最小，电路处于保温状态，故A正确；
B、加热台保温时，两个电阻串联，总电阻为： ；
图甲中定值电阻R 的阻值为：R ＝R﹣R ＝100 ﹣24.2 ＝75.8 ，故B正确；
2 2 1
C 、 当 开 关 转 到 “ 1” 时 ， 只 有 电 阻 RΩ1 接 入Ω电 路 ，Ω此 时 加 热 功 率 为 ：
；
工作5min消耗的电能为： ；
图乙中的电能表转过的转数为： ，故C错误；
D、加热台加热时的电流为： ；小于图乙中电能表的标定电流
10A，故D正确。
故选：C。
12．（3分）如图甲所示的电路，电源电压不变，R 是定值电阻，通过R 的电流与R 两端的电
1 2 2
压关系如图乙所示。当M、N都是电流表，且S 闭合、S 断开时，M的示数为0.4A，电路的
1 2
总电阻为R′；当M、N都是电压表，且S 、S 都闭合时，N的示数为2V，电路的总电阻为
1 2
R″。下列说法正确的是（ ）
第17页（共30页）A．电阻R 的阻值为15
1
B．R′：R″＝6：25 Ω
C．当M、N都是电压表，S 、S 都闭合时、R 与R 的功率之比为1：3
1 2 1 2
D．当M、N都是电流表，只闭合S 时、M、N两表示数之比为3：5
1
【解答】解：A、当M、N都是电流表，且S 闭合、S 断开时，两电阻并联，电流表M测通过
1 2
R 的电流，电流表N测干路电流，
2
由图乙可知，M的示数为0.4A，即通过R 的电流为0.4A，R 两端的电压为8V，由并联电
2 2
路的电压特点可知，电源电压：U＝U
2并
＝8V，
当M、N都是电压表，且S 、S 都闭合时，两电阻串联，电压表M测电源电压，电压表N测
1 2
R 两端的电压，
2
由图乙可知，N的示数为2V，即R 两端的电压为2V，通过R 的电流为0.2A，由串联电路
2 2
的电流特点可知，此时电路中的电流：I串 ＝I
2串
＝0.2A，
由串联的电压特点可知，R
1
两端的电压：U
1串
＝U﹣U
2串
＝8V﹣2V＝6V，
由欧姆定律可知，R 的阻值：R ＝ ＝ ＝30 ，故A错误；
1 1
Ω
BD、两电阻并联时，通过R
1
的电流：I
1并
＝ ＝ ＝ A，
由并联电路的电流特点可知，干路电流：I并 ＝I 1并+I 2并 ＝0.4A+ A＝ A，
则当M、N都是电流表，只闭合S 时、M、N两表示数之比： ＝ ＝ ，故D正确；
1
第18页（共30页）由欧姆定律可知，两电阻并联时，电路的总电阻：R′＝ ＝ ＝12 ，
Ω
两电阻串联时的电路的总电阻：R″＝ ＝ ＝40 ，
Ω
则 ＝ ＝ ，故B错误；
C、由串联电路的电阻特点可知，R 的阻值：R ＝R″﹣R ＝40 ﹣30 ＝10 ，
2 2 1
Ω Ω Ω
由P＝UI＝I2R可知，R 与R 的功率之比： ＝ ＝ ＝ ＝ ，故C错误。
1 2
故选：D。
二、填空题（每空2分，本题共28分）
13．（4分）阳光照射下，嘉陵江畔树影婆娑、游鱼戏水。其中地面上树影间的光斑是由光的
直线传播 形成的，游人看到的水中的鱼是光的折射形成的 虚 像（选填“虚”或
“实”）。
【解答】解：地面上树影间的光斑是小孔成像，是由于光的直线传播形成的；游人看到的水
中的鱼是光的折射形成的虚像。
故答案为：直线传播；虚。
14．（4分）“北国风光，千里冰封，万里雪飘”是伟大领袖毛泽东在《沁园春•雪》中的优美词
句。词句中的冰的形成过程需要 放 热，雪是水蒸气 凝华 形成的（填写物态变化
名称）。
【解答】解：在《沁园春•雪》中的优美词句中的冰是由水放热凝固形成的；雪是由水蒸气遇
冷凝华形成的。
故答案为：放；凝华。
15．（4分）甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，乙和丙相互排斥，则丙
带 正 电；通常情况下，金属、石墨、橡胶三种材料中， 橡胶 属于绝缘体。
【解答】解：因为甲、乙、丙三个小球都带电，甲带负电，乙与甲相互吸引，则乙带正电；丙与
乙相互排斥，则丙带正电；
通常情况下，金属、石墨、橡胶三种材料中，橡胶不容易导电，属于绝缘体
故答案为：正；橡胶。
第19页（共30页）16．（4分）某研学活动小组在实践活动期间，粗略测量了一农家柴火灶的热效率。同学们在
柴火灶的铁锅里倒入5kg水，盖上锅盖，完全燃烧了1kg干木柴使水温从20℃升高到
80℃，水吸收的热量为 1.26×1 0 6 J ，该柴火灶的热效率为 12.6% 。[水的比热容是
4.2×103J/（kg•℃），这种干木柴的热值是1.0×107J/kg]
【解答】解：（1）1kg的干木柴完全燃烧放出的热量：Q放 ＝m干木柴q干木柴 ＝1kg×1.0×107
J/kg＝1×107J；
（2）水吸收的热量是：Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×5kg×（80℃﹣20℃）＝
1.26×106J；
（3）该柴火灶的效率： ＝ ×100%＝ ×100%＝12.6%。
η
故答案为：1.26×106J；12.6%。
17．（4分）气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积
的关系图像，则其密度为 4 kg/m3；假设建造一座宇宙空间站需使用气凝胶400m3，则
这些气凝胶的质量是 160 0 kg。
【解答】解：由图象可知，当m＝20kg时，V＝5m3，该物质的密度：＝ ＝4kg/m3；
ρ
根据密度公式得，气凝胶的质量为：m＝ V＝4kg/m3×400m3＝1600kg。
故答案为：4；1600。 ρ
18．（4分）如图所示是运动员在冬奥会跳台滑雪空中下落的情景，在下落过程中，运动员的
重力势能逐渐 减小 （选填“减小”“不变”或“增大”）；若某运动员质量为60kg，
第20页（共30页）在空中经1.5s下落的竖直高度为10m，则这段时间内该运动员的重力的功率是 4000
W。（g取10N/kg）
【解答】解：（1）在下落过程中，运动员的质量不变，高度减小，由重力势能大小的影响因素
可知，运动员的重力势能逐渐减小；
（2）运动员的重力：G＝mg＝60kg×10N/kg＝600N，
运动员的重力做的功：W＝Gh＝600N×10m＝6000J，
运动员的重力的功率：P＝ ＝ ＝4000W。
故答案为：减小；4000。
19．（4分）如图所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与
滑动变阻器R 的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻
2
R ＝30 ，滑动变阻器的规格为“100 1A”，电压表的量程为0﹣15V，电流表的量程为
1
0﹣3A。Ω下表为R 接入电路的阻值与Ω被测者身高的对应关系。
2
身高（cm） 140 145 150 155 160 165 170 175 180 185 190
R （ ） 0 10 20 30 40 50 60 70 80 90 100
2
某同学Ω测得自己的身高为165cm，测量时通过电流表的电流为 0.2 5 A；为保证电路安
全工作，此测量仪测量的身高最多不能超过 18 5 cm。
【解答】解：闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电流表测
通过电路的电流，
由表格可知身高为165cm时，滑动变阻器接入电路的阻值为50 ，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得此Ω时通过电路的电流：I＝
第21页（共30页）＝ ＝025A；
电压表的量程为0﹣15V，根据串联分压原理可知滑动变阻器两端的电压最大为15V时，
滑动变阻器接入电路的阻值最大，被测身高最高，
串联电路总电压等于各部分电压之和，此时定值电阻两端的电压U ＝U﹣U ＝20V﹣15V
1 2
＝5V，
串联电路各处电流相等，根据欧姆定律可得此时通过电路的电流：I′＝ ＝ ＝
A，
此时滑动变阻器接入电路的最大阻值：R ′＝ ＝ ＝90 ，
2
Ω
由表格可知此时测量的身高为185cm。
故答案为：0.25；185。
三、作图与实验探究题（第20、21题各2分，其余各题每空2分，本题共24分）
20．（2分）如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示
意图。
【解答】解：在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂
直于斜面、带箭头的线段，符号为F；如图所示：
21．（2分）如图所示，从S点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上
的P点，请你作出此过程的光路图（保留作图痕迹）。
第22页（共30页）【解答】解：作出发光点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点
O，则O为入射点，沿OP画出反射光线，连接SO画出入射光线，如图所示：
。
22．（4分）某实验小组用如图所示的实验装置比较a、b两种液体的吸热情况，甲、乙两装置使
用规格相同的电加热器、玻璃杯、温度计，两玻璃杯内的液体质量和初温都相同。实验中
记录的数据如表。
记录次数 1 2 3 4
升高的温度（℃） 5 7.5 10 12.5
加热a的时间（min） 2 3 4 5
加热b的时间（min） 1 1.5 2 2.5
（1）分析表中数据可得：质量相等的液体a和液体b，升高相同的温度，a吸收的热量 ＞
b吸收的热量（选填“＞”“＝”或“＜”）。
（2）本实验运用的物理学研究方法主要有 控制变量法 和转换法。
【解答】解：（1）从题中和表中信息可知，两玻璃杯内的液体质量和初温都相同，a、b升高
相同的温度时，a加热的时间要长一些，故a吸收的热量大于b吸收的热量；
（2）本实验用了控制变量法和转换法。
第23页（共30页）故答案为：（1）＞；（2）控制变量法。
23．（6分）某物理兴趣小组用如图所示的实验装置“测量小车运动的平均速度”。实验中，
他们将小车从带刻度（分度值为1cm）的斜面顶端A点静止释放，并同时按下电子停表开
始计时，图中圆圈内显示了小车位于A、B、C三点的时刻（数字分别表示“时：分：秒”）。
（1）由图中的实验数据可知，小车下滑过程中做 加速 运动（选填“减速”“匀速”
或“加速”）。
（2）根据图中信息，小车在下滑过程中BC段的平均速度大小是 50. 0 cm/s。
（3）如果在A点时，先释放小车，后按下停表开始计时，B、C两点都准确计时，则会使所测
AB段的平均速度 偏大 （选填“偏大”“不变”或“偏小”）。
【解答】解：（1）（2）根据实验原理v＝ 计算平均速度；
由图可知AB段的路程为s ＝4.00dm＝40.0cm，AB段的时间为t ＝2s，
AB AB
AB段的平均速度为：v ＝ ＝ ＝20.0cm/s；
AB
BC段的路程为s ＝6.00dm﹣1.00dm＝5.00dm＝50.0cm，BC段的时间为t ＝1s，
BC BC
则BC段的平均速度为：v ＝ ＝ ＝50.0cm/s，
BC
由图中的实验数据可知，小车下滑过程中做加速运动；
（3）如果在A点时，先释放小车，后按下停表开始计时，则计时晚了，时间变短，会使所测
AB段的平均速度v 偏大。
AB
故答案为：（1）加速；（2）50.0；（3）偏大。
24．（10分）同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电
第24页（共30页）源一个，定值电阻5个（阻值分别为5 、10 、15 、20 、25 ），规格为“40 1A”的滑动
变阻器一个，电流表、电压表、开关Ω各一个Ω，导Ω线若Ω干。Ω Ω
（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R
两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交
叉）。
（2）他们先将R＝5 的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为
U ；保持滑片不动，Ω用10 的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向 右
0
（选填“左”或“右”）端Ω 移动，才能保持a、b间的电压U 不变；再依次更换a、b间电阻
0
为15 、20 继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关
系图像Ω，如Ω图乙所示。由乙图可知：a、b间电压U 的值为 2 V；a、b间电压一定时，通
0
过a、b间导体的电流与导体的电阻成 反 比。
（3）当他们用25 的电阻替换20 的电阻后，发现电压表示数始终不能调为U，为继续完
成此次探究，同学Ω 们一起设计了如Ω下方案，下列方案不正确的一项是 C 。
A.将滑动变阻器更换为“50 1A”的滑动变阻器，其余不变
B.将电压为6V的电源更换为Ω电压为5.2V的电源，其余不变
C.只调节滑动变阻器，使U 为2.3V
0
【解答】解：（1）电压表与定值电阻并联接入电路，注意接线柱正进负出，由图乙可知控制
电压为2V，正接线柱选择“3“接线柱，如下图所示：
第25页（共30页）（2）实验中，用10 的电阻替换5 ，根据分压原理，电阻两端的电压变大，即电压表示数
变大；研究电流与电Ω阻关系时要控Ω制电压不变，根据串联电路电压的规律，要增大变阻器
两端的电压，由分压原理，要增大变阻器电阻阻值，故应向右移动滑片才能达到实验要求；
根据图乙所示的图象可知，a、b两端的电压为：U＝IR＝0.4A×5 ＝﹣﹣﹣＝0.1A×20 ＝
2V，为一定值， Ω Ω
故可得出：当电压一定时，通过导体的电流与导体的电阻成反比；
（3）A、由图可知，电源电压为6V，定值电阻两端电压为2V，滑动变阻器两端电压为4V，
根据串联分压原理得R定 ：R变 ＝U
V
：U变 ＝2V：4V＝1：2，滑动变阻器的阻值是定值电阻
的2倍，当他们用25 的电阻替换20 的电阻后，则解得R变 ＝50 ，如果只更换滑动变阻
器，则更换的滑动变Ω阻器最大阻值至Ω少为50 ，因此该方法可行，Ω故A不符合题意；
B、如果重新开始实验，只更换电源，将电压为Ω6V的电源更换为电压为5.2V的电源，定值
电阻两端电压保持不变为2V，滑动变阻器两端电压为3.2V，根据串联分压原理得R定 ：R
变
＝U
V
：U变 ＝2V：3.2V＝1：1.6，滑动变阻器的阻值是定值电阻的1.6倍，当他们用25 的
电阻替换20 的电阻后，则解得R变 ＝40 ，因此该方法可行，故B不符合题意； Ω
C、如果重新Ω开始实验，只改变控制电压UΩ0 ，使U
0
为2.3V，电源电压为6V，定值电阻两端
电压为2.3V，滑动变阻器两端电压为3.7V，根据串联分压原理得R定 ：R变 ＝U
V
：U变 ＝
2.3V：3.7V＝23：37，滑动变阻器的阻值是定值电阻的 倍，当他们用25 的电阻替换
第26页（共30页） Ω20 的电阻后，则解得R变 ＝25 × ≈40.2 ，因此该方法不可行，故C不正确，符合题意。
Ω Ω Ω
故答案为：（1）如上图所示；（2）右；2；反；（3）C。
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。每小题6分，本题共
12分）
25．（6分）如图所示，某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过
程中，工人对绳的拉力始终沿竖直方向，工人双脚始终与水平地面接触且接触面积为
300cm2，工人对地面的压强为2.0×104Pa；此工人的质量为70kg，两个动滑轮的质量共为
10kg，绳重、绳与滑轮之间的摩擦均忽略不计，g取10N/kg。求：
（1）工人的手对绳的拉力大小；
（2）工件移动过程中，地面对工件摩擦力的大小；
（3）滑轮组在此次工作中的机械效率。
【解答】解：（1）工人的重力：G＝mg＝70kg×10N/kg＝700N，
由p＝ 可知，工人对地面的压力：F压 ＝pS＝2.0×104Pa×300×10﹣4m2＝600N，
由力的作用是相互的可知，工人受到的支持力：F支 ＝F压 ＝600N，
由力的平衡条件可知，工人的手对绳的拉力：F＝G﹣F支 ＝700N﹣600N＝100N；
（2）两个动滑轮的重力：G动 ＝m动g＝10kg×10N/kg＝100N，
由图可知n＝4，因为不计绳重和摩擦时F＝ （f+G动 ），所以地面对工件摩擦力：f＝nF﹣
G动 ＝4×100N﹣100N＝300N；
第27页（共30页）（3）滑轮组的机械效率： ＝ ＝ ＝ ＝ ＝ ×100%＝75%。
η
答：（1）工人的手对绳的拉力大小为100N；
（2）工件移动过程中，地面对工件摩擦力为300N；
（3）滑轮组在此次工作中的机械效率为75%。
26．（6分）在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V 4.2W”字样。当
S 、S 都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A。
1 2
求：
（1）小灯泡正常工作时的电流；
（2）R 的阻值；
0
（3）只闭合S 、滑动变阻器滑片滑到某一点时，电压表示数为U ，电路消耗的电功率为
1 1
P ；保持滑片位置不动，只闭合S ，小灯泡L的电阻发生变化，此时电压表示数为U ，电路
1 2 2
消耗的电功率为P ；已知U ：U ＝3：4，P ：P ＝3：2，求只闭合S 时小灯泡的实际功率。
2 1 2 1 2 2
【解答】解：（1）小灯泡L标有“6V 4.2W”字样，小灯泡正常工作时的电流：I ＝ ＝
L
＝0.7A；
（2）当S 、S 都闭合，滑动变阻器的滑片滑到最左端时，滑动变阻器接入电路的电阻为0，
1 2
灯泡和定值电阻并联接入电路，电压表测电压电压，电流表测干路电流，并联电路各支路
两端电压相等，小灯泡L正常发光，所以电源电压为6V，
并联电路干路电流等于各支路电流之和，电流表示数为2.2A，则通过定值电阻的电流：I
0
＝I﹣I ＝2.2A﹣0.7A＝1.5A，
L
第28页（共30页）根据欧姆定律可得定值电阻的阻值：R ＝ ＝ ＝4 ；
0
Ω
（3）只闭合S 、定值电阻和滑动变阻器串联接入电路，电压表测定值电阻两端的电压，
1
滑动变阻器滑片滑到某一点时，电压表示数为U ，根据欧姆定律可得此时通过电路的电
1
流电路消耗的电功率为P ；
1
只闭合S ，小灯泡L的电阻发生变化，灯泡和滑动变阻器串联接入电路，电压表测灯泡两
2
端电压，
保持滑片位置不动，此时电压表示数为U ，电路消耗的电功率为P ；
2 2
已知P ：P ＝3：2，根据P＝UI可知I ：I ＝3：2，设I ＝3I′，I ＝2I′，
1 2 1 2 1 2
已知U ：U ＝3：4，设U ＝3U′，U ＝4U′，
1 2 1 2
根据欧姆定律可得此时定值电阻和灯泡的电阻之比： ＝ ＝ ＝ ，
则R ＝2R ＝2×4 ＝8 ，
L 0
滑动变阻器接入电Ω路的Ω阻值不变，设滑动变阻器接入电路的阻值为R，
串联电路总电阻等于各部分电阻之和，根据欧姆定律可得 ＝ ，即 ＝ ，解
方程可得R＝4 ，
Ω
则I ＝ ＝ ＝0.5A，
2
则只闭合S 时小灯泡的实际功率：P＝ R ＝（0.5A）2×8 ＝2W。
2 L
Ω
答：（1）小灯泡正常工作时的电流为0.7A；
（2）R 的阻值为4 ；
0
（3）只闭合S
2
时小Ω灯泡的实际功率为2W。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/3 9:06:14；用户：物理；邮箱：85886818-11@xyh.com；学号：27755530
第29页（共30页）菁优网APP 菁优网公众号 菁优网小程序
第30页（共30页）
