2020年四川省甘孜州中考物理试卷
一、选择题（共15小题，每小题2分，共30分）在每小题给出的四个选项中，只有一项符合题
意要求．选对得2分，不选、多选、错选均不得分．
1．（2分）下列说法中符合实际的是（ ）
A．一个鸡蛋的质量约为50g
B．人体的正常体温为39℃
C．光在真空中的传播速度为300m/s
D．人体的安全电压为220V

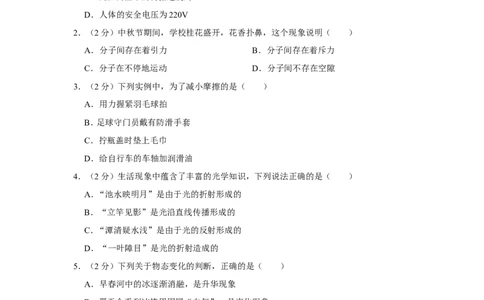

2．（2分）中秋节期间，学校桂花盛开，花香扑鼻，这个现象说明（ ）
A．分子间存在着引力 B．分子间存在着斥力
C．分子在不停地运动 D．分子间不存在空隙
3．（2分）下列实例中，为了减小摩擦的是（ ）
A．用力握紧羽毛球拍
B．足球守门员戴有防滑手套
C．拧瓶盖时垫上毛巾
D．给自行车的车轴加润滑油
4．（2分）生活现象中蕴含了丰富的光学知识，下列说法正确的是（ ）
A．“池水映明月”是由于光的折射形成的
B．“立竿见影”是光沿直线传播形成的
C．“潭清疑水浅”是由于光的反射形成的
D．“一叶障目”是光的折射造成的
5．（2分）下列关于物态变化的判断，正确的是（ ）
A．早春河中的冰逐渐消融，是升华现象
B．夏天会看到冰棒周围冒“白气”，是汽化现象
C．深秋早晨花草上出现小露珠，是液化现象
D．寒冷的冬天室外飘起了雪花，是凝固现象
6．（2分）下列关于热值和热机效率的说法，正确的是（ ）
A．使燃料燃烧更充分，可以增大热值
B．使燃料燃烧更充分，可以提高热机效率
C．柴油机的热机效率通常为100%
第1页（共33页）D．燃料燃烧释放的热量越大，热值越大
7．（2分）如图所示，将一把尺紧按在桌面上，一端伸出桌边，拨动钢尺，听它振动发出的声音。
若增加钢尺伸出桌面的长度，则听到的声音（ ）
A．频率不变，音调变高 B．频率变高，音调变低
C．频率变低，音调变高 D．频率变低，音调变低

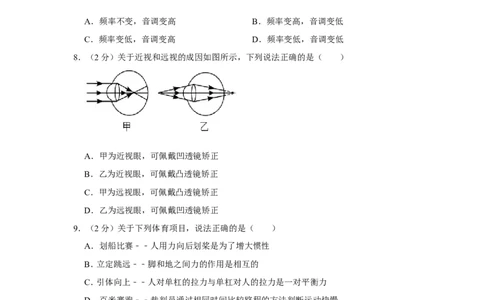

8．（2分）关于近视和远视的成因如图所示，下列说法正确的是（ ）
A．甲为近视眼，可佩戴凹透镜矫正
B．乙为近视眼，可佩戴凸透镜矫正
C．甲为远视眼，可佩戴凸透镜矫正
D．乙为远视眼，可佩戴凹透镜矫正
9．（2分）关于下列体育项目，说法正确的是（ ）
A．划船比赛﹣﹣人用力向后划桨是为了增大惯性
B．立定跳远﹣﹣脚和地之间力的作用是相互的
C．引体向上﹣﹣人对单杠的拉力与单杠对人的拉力是一对平衡力
D．百米赛跑﹣﹣裁判员通过相同时间比较路程的方法判断运动快慢
10．（2分）关于原子核和核能，下列说法正确的是（ ）
A．核反应堆发生的是可控链式反应
B．核能是可再生能源也是二次能源
C．原子核占据了原子的大部分空间
D．原子核是由电子组成的
11．（2分）下列关于家庭电路及安全用电的说法，正确的是（ ）
第2页（共33页）A．家庭电路中，控制电灯的开关应该接在零线上
B．电路中出现“跳闸”现象，一定是短路引起的
C．用试电笔检查电路时，手指要按住金属笔卡
D．为防止烧坏保险丝，将保险丝用铁丝替换

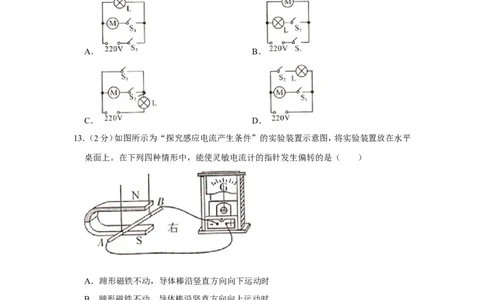

12．（2分）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S 控制压缩机
1
M，与冰箱门联动的开关S 控制照明灯L．为此，小丽设计了如图的四种电路，其中正确的
2
（ ）
A． B．
C． D．
13．（2分）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平
桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（ ）
A．蹄形磁铁不动，导体棒沿竖直方向向下运动时
B．蹄形磁铁不动，导体棒沿竖直方向向上运动时
C．导体棒不动，蹄形磁铁沿水平方向左右运动时
D．导体棒不动，蹄形磁铁沿竖直方向上下运动时
14．（2分）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当
A、B两点间的电阻由5 更换为10 后，为了探究上述问题，他应该采取的唯一操作是（
） Ω Ω
第3页（共33页）A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数

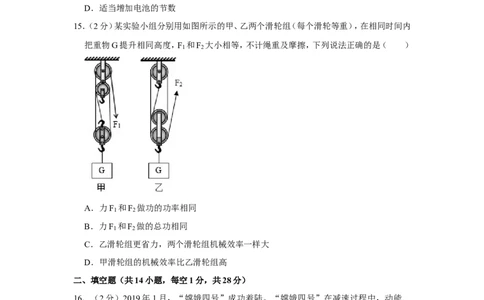

15．（2分）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮等重），在相同时间内
把重物G提升相同高度，F 和F 大小相等，不计绳重及摩擦，下列说法正确的是（ ）
1 2
A．力F 和F 做功的功率相同
1 2
B．力F 和F 做的总功相同
1 2
C．乙滑轮组更省力，两个滑轮组机械效率一样大
D．甲滑轮组的机械效率比乙滑轮组高
二、填空题（共14小题，每空1分，共28分）
16．（2分）2019年1月，“嫦娥四号”成功着陆。“嫦娥四号”在减速过程中，动能
（选填“增大”“不变”或“减小”），这个过程中，以月球为参照物，“嫦娥四号”是
的（选填“运动”或“静止”）。
17．（2分）如图所示，用尺子快速打击下面的棋子，棋子飞出，说明力可以改变物体的
（选填“运动状态”或“形状”）；上面的棋子由于具有惯性 （选填“会”或“不
会”）随着一起出来。
第4页（共33页）18．（2分）站在平面镜前2m处的小明，在平面镜中所成的像是正立的、等大的、 像
（选填“实”或“虚”），其像到平面镜的距离为 m。
19．（2分）生活处处有物理。小朱发现汽车应用了大量物理知识。汽车的导航系统是通过
（选填“电磁波”或“声波”）来传递信息的，其发动机是由吸气、做功、排气、 四
个冲程的不断循环来保证连续工作的。
20．（2分）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为 （选填
“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说
明电炉丝的电阻远远 （选填“大于”或“小于”）导线的电阻。
21．（2分）小海和同学们参加研学旅行，汽车在公路上快速行驶时，小海发现窗帘从打开的
窗户向外飘，这是因为窗外的空气流速较大，压强 （选填“较大”或“较小”）；
车行驶到山顶时，他发现密封的零食包装袋鼓起来了，这是因为山顶上的大气压比山脚下
的大气压 （选填“大”或“小”）造成的。
22．（2分）如图所示，一块长为L，质量分布均匀的木板A放在水平桌面上，木板A右端与桌
边相齐，在木板的右端施一水平力F，使板A右端缓慢地离开桌边 ，在木板A移动过程
中，木板A对桌面的压力 ，对桌面的压强 （两空均选填“变大”“变小”
或“不变”）。
23．（2分）如图所示，某同学用完全相同的钩码验证杠杆的平衡条件。杠杆调节平衡后，在杠
杆上A点处挂4个钩码，为使杠杆重新平衡，应在B点处挂 个钩码；如果A、B两
处再各挂一个钩码，杠杆的 （选填“左”或“右”）端会下沉。
第5页（共33页）24．（2分）如图所示，茶壶的壶嘴与壹身构成连通器，若茶壶中水深8cm，则水对壶底的压强
是 Pa（g取10N/kg）；若将茶壶略微倾斜、水不溢出且保持静止后，壶嘴和壶身中
水面 （选填“相平”或“不相平”）。
25．（2分）如图所示的一种学生饮用奶，在饮用前加热的过程中，温度升高，内能 （选
填“增大”或“减小”）：若其中奶的质量为0.25kg，奶的比热容是4.0×103J（/ kg•℃），当
把它从10℃加热到40℃需要吸收 J的热量。
26．（2分）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L 两端的电压
2
为 V；若断开开关，电压表示数 （选填“变大”、“变小”或“不变”）。
27．（2分）如图所示，闭合开关S，小磁针静止时N极指向 （选填“左”或“右”）。
向左移动滑动变阻器的滑片，螺线管的磁性 （选填“增强”或“减弱”）。
第6页（共33页）28．（2分）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电
流是0.2A时，通过电阻A的电流是 A．若把二者串联后接入某电路，当通过电阻
A的电流为0.3A，电阻B两端的电压是 V。
29．（2分）如图甲所示，小聪课余时间用弹簧测力计做浮力实验。他用弹簧测力计挂着实心
圆柱体，圆柱体浸没在水中且不与容器壁接触，然后将其缓慢拉出水面，弹簧测力计示数
随圆柱体上升距离的变化情况如图乙，g取10N/kg，则圆柱体的重力为 N，圆柱体
受到的最大浮力是 N。
三、探究与解答题（共5小题，共42分）
30．（4分）在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装
好 实 验 器 材 ， 如 图 所 示 。
第7页（共33页）（1）点燃蜡烛，当蜡烛、凸透镜在图所示位置时，移动光屏，在光屏上 （选填“能”
或“不能”）得到清晰的像。
（2）保持凸透镜位置不变，将光屏移回至50cm刻度处，把蜡烛移至15cm刻度处后，再将
光屏向 （选填“左”或“右”）移动到适当位置，能在光屏上得到清晰的
（选填“正立”或“倒立”）、 （选填“放大”或“缩小”）的像。
31．（8分）在“探究影响滑动摩擦力大小因素”的实验中，有同学认为滑动摩擦力大小除了
跟压力大小和接触面粗糙程度有关外，还与接触面大小有关。
（1）为了探究这个问题，需要选择合适的木块，你认为他应该选择 。
A．各面粗糙程度相同的正方体木块
B．各面粗糙程度不相同的正方体木块
C．各面粗糙程度相同、长宽高各不相等的长方体木块
D．各面粗糙程度不相同、长宽高各不相等的长方体木块
（2）在测量摩擦力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在
（选填“水平”或“竖直”）方向调零。实验时应该沿水平方向拉动木块做匀速直线运动，
此时，滑动摩擦力的大小 （选填“大于”“等于”或“小于”）弹簧测力计示数。
（3）该同学正确选择木块后，将木块分别平放、竖放、侧放在同一水平面上，沿水平方向匀
速拉动木块，发现三次弹簧测力计的示数均相等，由此得到的结论是：滑动摩擦力的大小
与接触面大小 （选填“有关”或“无关”）。
32．（8分）在“用电流表和电压表测电阻”的实验中，电路如图甲所示。
（1）开关闭合前，应将滑动变阻器的滑片P移动到 （选填“a”或“b”）端；
（2）闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可
能是以下四种中的 ；
A．R 发生断路 B．滑动变阻器断路
x
C．R 发生短路 D．电流表断路
x
（3）排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，
第8页（共33页）电压表的示数为 V，电流表的示数为 A，此次测得的结果为R ＝
x
．
33．Ω（12分）建筑工地需要400m3的沙石，为了估测沙石的密度，用一只空桶平装满一桶沙石，
测得桶中的沙石的质量为52kg，再用这只桶装满一桶水，测得桶中水的质量20kg，
水
＝
1.0×103kg/m3，g取10N/kg。求： ρ
（1）桶的容积是多少？
（2）沙石的密度是多少？
（3）若用一辆载重4000kg的卡车将沙石运送到工地，至少要运多少车？
34．（10分）如图所示的电路中，电压恒定不变，灯泡L的规格为“9V 9W”（忽略温度对其
电阻的影响），R 为定值电阻，滑动变阻器R 的规格为“3A 12 ”。当开关S、S 闭合，开
1 2 1
关S 断开，将滑动变阻器的滑片P滑到a端时，电流表的示数为Ω0.75A；将滑动变阻器的
2
滑片P滑到ab中点时，电流表的示数为0.5A．求：
（1）灯泡的电阻；
（2）电源电压和R 的阻值；
1
（3）当开关S、S 、S 闭合，将滑片P调到a端，电路的总功率。
1 2
第9页（共33页）2020年四川省甘孜州中考物理试卷
参考答案与试题解析
一、选择题（共15小题，每小题2分，共30分）在每小题给出的四个选项中，只有一项符合题
意要求．选对得2分，不选、多选、错选均不得分．
1．（2分）下列说法中符合实际的是（ ）
A．一个鸡蛋的质量约为50g
B．人体的正常体温为39℃
C．光在真空中的传播速度为300m/s
D．人体的安全电压为220V
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单
位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、10个鸡蛋的质量大约1斤，而1斤＝500g，所以一个鸡蛋的质量在50g左右。
故A符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故B不符合实际；
C、光在真空中的传播速度最大，为3×108m/s。故C不符合实际；
D、经验证明，只有不高于36V的电压对人体才是安全的。故D不符合实际。
故选：A。
【点评】物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学
好物理，同时也能让物理更好地为生活服务。
2．（2分）中秋节期间，学校桂花盛开，花香扑鼻，这个现象说明（ ）
A．分子间存在着引力 B．分子间存在着斥力
C．分子在不停地运动 D．分子间不存在空隙
【分析】分子在永不停息的做无规则运动，据此分析。
【解答】解：我们能闻到桂花香，说明花香分子不停地无规则运动，扩散到空气中，被人们
闻到了。
故选：C。
【点评】由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的
变化来体现。
3．（2分）下列实例中，为了减小摩擦的是（ ）
第10页（共33页）A．用力握紧羽毛球拍
B．足球守门员戴有防滑手套
C．拧瓶盖时垫上毛巾
D．给自行车的车轴加润滑油
【分析】（1）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；
在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
（2）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力
一定时，通过减小接触面的粗糙程度来减小摩擦力；通过使接触面脱离的方法减小摩擦力；
用滚动代替滑动的方法来减小摩擦力。
【解答】解：A、用力握紧羽毛球拍，是在接触面粗糙程度一定时，通过增大压力来增大摩擦
力；故A错误。
B、足球守门员戴有防滑手套，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦
力。故B错误。
C、拧瓶盖时垫上毛巾，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。故C
错误。
D、给自行车的车轴加润滑油，是通过使接触面脱离的方法减小摩擦力。故D正确。
故选：D。
【点评】本题考查摩擦力大小的影响因素，以及增大和减小摩擦的方法，摩擦力问题在生
活中应用非常广泛，解答此题类问题时要利用控制变量法研究。
4．（2分）生活现象中蕴含了丰富的光学知识，下列说法正确的是（ ）
A．“池水映明月”是由于光的折射形成的
B．“立竿见影”是光沿直线传播形成的
C．“潭清疑水浅”是由于光的反射形成的
D．“一叶障目”是光的折射造成的
【分析】（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子
的形成等，都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜
成像、水中倒影都是由光的反射形成的；
（3）当光从一种介质斜射入另一种介质时，传播方向会发生偏折，这就是光的折射，如：海
市蜃楼、看水里的鱼比实际位置浅等都是光的折射形成的。
【解答】解：A、“池水映月明”是光的反射造成的，故A错误；
第11页（共33页）B、“立竿见影”是由于光的直线传播形成的，故B正确；
C、“潭清疑水浅”潭底反射的光经界面发生折射后，发生偏折，使人感觉好像池底变浅
了，是光的折射造成的，故C错误；
D、一叶障目是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，故D
错误。
故选：B。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的
理解与掌握，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
5．（2分）下列关于物态变化的判断，正确的是（ ）
A．早春河中的冰逐渐消融，是升华现象
B．夏天会看到冰棒周围冒“白气”，是汽化现象
C．深秋早晨花草上出现小露珠，是液化现象
D．寒冷的冬天室外飘起了雪花，是凝固现象
【分析】分析物质的物态变化时，关键是分清物质的前后状态。物质从液态转化为气态为
汽化，从气态转化为液态为液化；物质从固态转化为液态为熔化，从液态转化为固态为凝
固；物质从固态转化为气态为升华，从气态转化为固态为凝华。
【解答】解：A、冰逐渐消融，固态转化为液态为熔化，故A错误；
B、夏天会看到冰棒周围冒“白气”，是空气中的水蒸气遇冷液化形成的小水珠，是液化
现象，故B错误；
C、深秋早晨花草上出现小露珠，是空气中的水蒸气遇冷液化形成的小水珠，是液化现象，
故C正确；
D、冬天室外飘起了雪花，是空气中的水蒸气遇冷凝华形成的小冰晶，是凝华现象，故D错
误。
故选：C。
【点评】此题主要是考查学生利用所学物态变化的知识来分析生活的具体实例，从中加强
了学生对知识的应用能力和分析问题的能力。解答时关键要记住物态变化的名称。
6．（2分）下列关于热值和热机效率的说法，正确的是（ ）
A．使燃料燃烧更充分，可以增大热值
B．使燃料燃烧更充分，可以提高热机效率
C．柴油机的热机效率通常为100%
D．燃料燃烧释放的热量越大，热值越大
第12页（共33页）【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值。热值是燃料的一种
特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
（2）热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，在工作过程中，
损失的能量越少，热机的效率越高。
（3）任何机器在做功时都不可避免的做额外功，效率不可能达到100%。
【解答】解：
AD、热值是燃料的特性，只与燃料的种类有关，与燃烧是否充分、释放热量多少无关，故
AD错误；
B、使燃料燃烧更充分，可以增大有效利用的能量，可以提高热机的效率，故B正确；
C、热机在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率不可能达到
100%，故C错误。
故选：B。
【点评】本题考查了学生对热值概念和热机效率的了解与掌握，明确热值是燃料的一种特
性（只与燃料的种类有关，与燃料的质量、燃烧程度等无关）是本题的关键。
7．（2分）如图所示，将一把尺紧按在桌面上，一端伸出桌边，拨动钢尺，听它振动发出的声音。
若增加钢尺伸出桌面的长度，则听到的声音（ ）
A．频率不变，音调变高 B．频率变高，音调变低
C．频率变低，音调变高 D．频率变低，音调变低
【分析】声音的音调和物体的振动频率快慢有关，振动频率越快，音调越高；物体的质量越
大、体积越大，物体振动会越慢，振动慢，振动频率小，音调比较低。
【解答】解：由题意可知，逐渐增加钢尺伸出桌面的长度，伸出桌面的钢尺长度增加，其伸
出部分质量增大、体积增大，钢尺的振动会变慢，振动频率会逐渐变小，音调逐渐变低，故
D正确，ABC错误。
故选：D。
【点评】此题主要考查的是学生对声音音调和振动频率关系的理解和掌握，物体的质量越
大、体积越大，物体会越难振动，课本中没有直接出现，但是在日常生活中的很多乐器都
第13页（共33页）是利用这个原理工作的。
8．（2分）关于近视和远视的成因如图所示，下列说法正确的是（ ）
A．甲为近视眼，可佩戴凹透镜矫正
B．乙为近视眼，可佩戴凸透镜矫正
C．甲为远视眼，可佩戴凸透镜矫正
D．乙为远视眼，可佩戴凹透镜矫正
【分析】（1）近视眼：如果晶状体的凸度过大大，或眼球前后径过长，形成的物像就会落在
视网膜的前方，形成近视眼。戴凹透镜加以矫正。
。
（2）远视眼：如果眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成
的物像，就会落在视网膜的后方造成的。戴凸透镜进行矫正。
【解答】解：
图甲中的光线在视网膜前会聚，表示像成在视网膜的前方，因此表示的是近视眼，近视眼
应该佩戴凹透镜矫正；
图乙中的光线在视网膜后方会聚，表示像成在视网膜的后方，因此表示的是远视眼，远视
眼应该佩戴凸透镜进行矫正；
由此可知，A正确，BCD错误。
故选：A。
【点评】解答此类题目的关键是理解掌握近视、远视的成像特点和矫正措施。
9．（2分）关于下列体育项目，说法正确的是（ ）
A．划船比赛﹣﹣人用力向后划桨是为了增大惯性
B．立定跳远﹣﹣脚和地之间力的作用是相互的
C．引体向上﹣﹣人对单杠的拉力与单杠对人的拉力是一对平衡力
D．百米赛跑﹣﹣裁判员通过相同时间比较路程的方法判断运动快慢
【分析】（1）物体间力的作用是相互的，分析力能否离开物体而单独存在，不直接接触的
第14页（共33页）物体之间也可能有力的作用；
（2）二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上，四
个条件缺一不可；
（3）比较物体运动快慢的方法：通过相同的路程，比较时间的多少，用时越少，运动越快；
利用相同的时间，比较路程的长短，经过路程越长，运动越快；
【解答】解：A、物体间力的作用是相互的，施力物体同时也是受力物体，划船比赛﹣﹣人用
力向后划桨，船桨向后划水时，水对船施加前进的力，而不是增大惯性，故A错误；
B、立定跳远时，脚要用力向后蹬地，地就对人一个向前的力，人就向前运动，说明物体间
力的作用是相互的，故B正确；
C、人双手握住单杠静止时，人对杠的拉力受力物体是单杠，杠对人的拉力受力物体是人，
这两个力是一对相互作用力，故C错误；
D、百米赛跑时。裁判员是在路程相同的情况下，比较时间判断运动快慢，谁用时间少，谁
跑得快，故D错误。
故选：B。
【点评】本题考查了物体间力的作用、平衡力与相互作用力的区别、比较物体运动快慢的
方法，是一力学综合题，主要考查学生对所学物理知识的综合应用能力。
10．（2分）关于原子核和核能，下列说法正确的是（ ）
A．核反应堆发生的是可控链式反应
B．核能是可再生能源也是二次能源
C．原子核占据了原子的大部分空间
D．原子核是由电子组成的
【分析】（1）核裂变和核聚变都能释放能量，核裂变是可控的，核电站的核反应堆就是通
过核裂变提供能量的；
（2）能源可分为一次能源和二次能源，一次能源指的是：可以从自然界直接获取的能源；
二次能源指的是：必须通过一次能源的消耗才可以得到的能源叫二次能源；
可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称
之为不可再生能源；
（3）原子由位于中心的原子核和核外电子组成，原子核包括质子和中子两部分。
【解答】解：A、核反应堆是利用原子核发生裂变释放能量来工作的，核反应堆中发生的是
可控链式反应，故A正确；
B、核能源于核矿石内的能量，核矿石属于矿产资源，而矿产资源属于非可再生资源，所以
第15页（共33页）它是不可再生能源，并且是一次能源，故B不正确；
C、原子核居于原子的中心，几乎集中了原子的全部质量，但体积很小，故C不正确；
D、原子核是由质子和中子组成的，故D不正确。
故选：A。
【点评】考查了与核能相关的物理知识，属于基础知识的考查，难度不大。
11．（2分）下列关于家庭电路及安全用电的说法，正确的是（ ）
A．家庭电路中，控制电灯的开关应该接在零线上
B．电路中出现“跳闸”现象，一定是短路引起的
C．用试电笔检查电路时，手指要按住金属笔卡
D．为防止烧坏保险丝，将保险丝用铁丝替换
【分析】（1）为了用电的安全，开关应控制火线；
（2）家庭电路电流过大的原因有二：用电器总功率过大，发生了短路；
（3）试电笔是用来辨别火线和零线的，使用测电笔时，用手触及笔尾的金属部分，笔尖接
触电线，若氖管发光则为火线，否则为零线；
（4）家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝。
【解答】解：
A、为了用电的安全，控制电灯的开关应该接在火线上，故A错误；
B、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造
成的，故B错误；
C、使用试电笔辨别火线和零线时，用手接触笔尾金属笔卡，笔尖接触电线，氖管发光，表
明检测的是火线，故C正确；
D、当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就
起不到保护作用了，故D错误。
故选：C。
【点评】本题考查了学生对安全用电知识的了解与应用，平时学习时多了解、多积累，提高
安全意识，不能违反。
12．（2分）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S 控制压缩机
1
M，与冰箱门联动的开关S 控制照明灯L．为此，小丽设计了如图的四种电路，其中正确的
2
（ ）
第16页（共33页）A． B．
C． D．
【分析】根据题意可知，电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，说明压缩
机和照明灯是并联的；温控开关S 控制压缩机，与冰箱门联动的开关S 控制照明灯，说明
1 2
开关S 与压缩机串联、冰箱门联动的开关S 与照明灯串联，据此进行解答。
1 2
【解答】解：由题意可知，电冰箱的压缩机和冷藏室内的照明灯并联，开关S 与压缩机串联，
1
冰箱门联动的开关S 与照明灯串联，由选项可知，只有D项中的电路图符合要求。
2
故选：D。
【点评】本题考查了电路图的设计，根据题意得出灯泡和压缩机（电动机）的连接方式以及
开关的位置是关键。
13．（2分）如图所示为“探究感应电流产生条件”的实验装置示意图，将实验装置放在水平
桌面上。在下列四种情形中，能使灵敏电流计的指针发生偏转的是（ ）
A．蹄形磁铁不动，导体棒沿竖直方向向下运动时
B．蹄形磁铁不动，导体棒沿竖直方向向上运动时
C．导体棒不动，蹄形磁铁沿水平方向左右运动时
D．导体棒不动，蹄形磁铁沿竖直方向上下运动时
【分析】产生感应电流的条件是：闭合电路中的一部分导体在磁场中做切割磁感线运动。
【解答】解：要使电路中产生感应电流，必须满足两个条件，一是要有闭合的回路；二是要
有部分导体切割磁感线；对照选项可知，ABD中导线或蹄形磁铁运动方向与磁感线方向
第17页（共33页）一致或相反，不做切割运动，故只有C符合要求。
故选：C。
【点评】本题考查产生感应电流的条件，两个条件缺一不可，结合图片，判断是否切割磁感
线是本题的关键。
14．（2分）小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当
A、B两点间的电阻由5 更换为10 后，为了探究上述问题，他应该采取的唯一操作是（
） Ω Ω
A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数
【分析】探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，当A、B两
点间的电阻由5 更换为10 后，电路中的总电阻变大，根据欧姆定律可知电路中的电流
变化和滑片不动Ω时变阻器两Ω端的电压变化，根据串联电路的电压特点可知定值电阻两端
电压的变化，然后判断电阻两端电压变化时电路中电流的变化，进一步判断滑片移动的方
向。
【解答】解：当A、B两点间的电阻由5 更换为10 后，电路中的总电阻变大，
Ω Ω
由I＝ 可知，电路中的电流变小，
由U＝IR可知，滑片不动时，变阻器两端电压变小，
因串联电路中总电压等于各分电压之和，
所以，定值电阻两端的电压变大，
因探究“一段电路中电流跟电阻的关系”时，应控制电阻两端电压不变，
所以，应调节滑动变阻器的滑片增大接入电路中的电阻，减小电路中的电流，即将变阻器
滑片适当向右移动，故AB错误，C正确；
适当的加电池的节数，
滑片不动时，增加电池的节数，会使电阻两端的电压更大，故D错误。
第18页（共33页）故选：C。
【点评】研究导体中的电流与电阻的关系，需要保证导体两端的电压不变是此题的突破点。
15．（2分）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮等重），在相同时间内
把重物G提升相同高度，F 和F 大小相等，不计绳重及摩擦，下列说法正确的是（ ）
1 2
A．力F 和F 做功的功率相同
1 2
B．力F 和F 做的总功相同
1 2
C．乙滑轮组更省力，两个滑轮组机械效率一样大
D．甲滑轮组的机械效率比乙滑轮组高
【分析】 使用滑轮组时，手拉绳子自由端做的功是总功；总功与所用时间之比是拉力做
功的功率①；
根据已知条件判断省力情况；利用公式 ＝ ＝ ＝ ＝
② η
比较滑轮组机械效率。
【解答】解：
由图知，甲滑轮组中承担物重的绳子段数n＝3，乙滑轮组中承担物重的绳子段数n＝4。
AB、若重物上升高度为h，则两滑轮组中绳端移动的距离分别为：s甲 ＝3h，s乙 ＝4h；
甲滑轮组中拉力做的总功为W甲总 ＝F
1
•3h，乙滑轮组中拉力做的总功为W乙总 ＝F
2
•4h，
已知F
1
＝F
2
，所以W甲总 ＜W乙总 ，故B错误；
已知时间相同，由公式P＝ 知，P甲总 ＜P乙总 ．故A错误；
CD、已知F ＝F ，所以省力情况相同，故C错误；
1 2
甲、乙两滑轮组提升的物重G相同，设一个动滑轮的重为G动 ，
第19页（共33页）不计绳重及摩擦，则甲滑轮组的机械效率为： ＝ ＝ ＝ ＝
甲
η
，
乙滑轮组中有2个动滑轮，同理可得，乙滑轮组的机械效率为：
乙
＝ ，
η
所以
甲
＞
乙
，故C错误，D正确。
故选：ηD。η
【点评】本题考查了使用滑轮组时n的确定方法，总功、机械效率、功率的计算方法，本题
关键在于确定总功大小关系。
二、填空题（共14小题，每空1分，共28分）
16．（2分）2019年1月，“嫦娥四号”成功着陆。“嫦娥四号”在减速过程中，动能 减小
（选填“增大”“不变”或“减小”），这个过程中，以月球为参照物，“嫦娥四号”是
运动 的（选填“运动”或“静止”）。
【分析】影响动能的因素是质量和速度；
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，
则运动，不发生变化，则静止。
【解答】解：“嫦娥四号”减速落月过程中，质量不变，速度减小，其动能减小；
“嫦娥四号“在落月过程中，“嫦娥四号”相对于月球的位置不断发生变化，故以月球为
参照物“嫦娥四号”是运动的。
故答案为：减小；运动。
【点评】本题以嫦娥四号为背景，考查了影响动能的因素、运动相对性等知识，是一道综合
题，难度不大。
17．（2分）如图所示，用尺子快速打击下面的棋子，棋子飞出，说明力可以改变物体的 运动
状态 （选填“运动状态”或“形状”）；上面的棋子由于具有惯性 不会 （选填
“会”或“不会”）随着一起出来。
第20页（共33页）【分析】（1）力可以改变物体的运动状态，也可以改变物体的形状；
（2）一切物体都有保持原来运动状态不变的性质，叫惯性。
【解答】解：如图所示，用尺快速击打下面的棋子，棋子飞出，说明力可以改变物体的运动
状态；
上面的棋子由于具有惯性，仍将保持原来的运动状态，所以不会随下面的棋子飞出来。
故答案为：运动状态；不会。
【点评】本题的现象是最典型的惯性的应用，能用惯性的知识和力的作用效果的知识来对
该现象做出解释，是顺利解答的关键。
18．（2分）站在平面镜前2m处的小明，在平面镜中所成的像是正立的、等大的、 虚 像（选
填“实”或“虚”），其像到平面镜的距离为 2 m。
【分析】根据平面镜成像的特点，平面镜成像是等大正立的虚像，且物距与像距相等即可
解答此题。
【解答】解：
由平面镜成像的特点可知：平面镜成的像与物体是等大的虚像，由于物到平面镜的距离与
像到平面镜的距离相等，所以当这位同学站在竖直放置的平面镜前2m处，那么他的像与
平面镜的距离也是2m，
故答案为：虚；2。
【点评】此题考查平面镜的应用，牢记平面镜成像的特点是解答本题的关键。
19．（2分）生活处处有物理。小朱发现汽车应用了大量物理知识。汽车的导航系统是通过
电磁波 （选填“电磁波”或“声波”）来传递信息的，其发动机是由吸气、做功、排气、
压缩 四个冲程的不断循环来保证连续工作的。
【分析】电磁波可以传递信息；
汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程。
【解答】解：汽车导航系统是通过电磁波传递信息的；
汽车发动机属于热机，工作过程中将燃料燃烧释放出的内能转化为机械能，一般是由吸气、
压缩、做功、排气四个冲程的不断循环来保证连续工作的。
【点评】此题考查了电磁波的应用和四冲程内燃机的工作过程，是一道联系实际的应用题，
难度不大。
20．（2分）用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为 同种 （选填
“同种”或“异种”）电荷相互排斥。电炉中，电炉丝热的发红而导线却几乎不发热，说
明电炉丝的电阻远远 大于 （选填“大于”或“小于”）导线的电阻。
第21页（共33页）【分析】（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
（2）导体通电后发热，是电流的热效应。焦耳定律的表达式：Q＝I2Rt。
【解答】解：（1）带电体接触验电器的金属球，验电器的金属箔会张开，这是因为箔片带上
同种电荷，由于同种电荷相互排斥而张开。
（2）根据焦耳定律Q＝I2Rt可知：电炉丝与导线中的电流相同，由于电炉丝的电阻远远大
于导线的电阻，电炉丝产生的热量多，故电炉丝热的发红而导线却几乎不发热。
故答案为：同种；大于。
【点评】知道电荷间的作用规律，深入理解焦耳定律的内容，可解答此题。
21．（2分）小海和同学们参加研学旅行，汽车在公路上快速行驶时，小海发现窗帘从打开的
窗户向外飘，这是因为窗外的空气流速较大，压强 较小 （选填“较大”或“较小”）；
车行驶到山顶时，他发现密封的零食包装袋鼓起来了，这是因为山顶上的大气压比山脚下
的大气压 小 （选填“大”或“小”）造成的。
【分析】（1）对于流体来说，流速大，压强小；流速小，压强大。
（2）大气压强与高度有关，随着高度的升高而降低，据此可比较包装袋内气压与外界大气
压的关系。
【解答】解：（1）根据流体压强和流速的关系可知，车行驶时，打开车窗，窗外的空气流速大
压强小，窗内的空气流速小压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗
外。
（2）因为大气压随高度增加而减小，所以山顶上的气压比山脚下的气压低，车行驶到山顶
时，外界大气压变小，而密封的零食包装袋内气压不变，袋内的气压大于外部大气压，因
此包装袋会鼓起来。
故答案为：较小；小。
【点评】本题考查压强与流速的关系、大气压与高度的关系，此题密切联系生活，注重了物
理和生活的联系，考查了学生应用物理知识解决实际问题的能力。
22．（2分）如图所示，一块长为L，质量分布均匀的木板A放在水平桌面上，木板A右端与桌
边相齐，在木板的右端施一水平力F，使板A右端缓慢地离开桌边 ，在木板A移动过程
中，木板A对桌面的压力 不变 ，对桌面的压强 变大 （两空均选填“变大”“变
小”或“不变”）。
第22页（共33页）【分析】水平面上物体的压力和自身的重力相等，根据向右缓慢地推木板时受力面积的变
化判断对桌面压强的变化。
【解答】解：因水平面上物体的压力和自身的重力相等，所以，在板A移动过程中，A对桌
面的压力不变；
因在板的右端施一水平力F使板A右端缓慢地离开桌边 L时，木板与桌面的接触面积
变小，受力面积变小，所以，由p＝ 可知，A对桌面的压强不断变大。
故答案为：不变；变大。
【点评】本题考查了压力和压强大小的比较，关键是会分析向右缓慢地推木板的过程中变
化的量和不变的量。
23．（2分）如图所示，某同学用完全相同的钩码验证杠杆的平衡条件。杠杆调节平衡后，在杠
杆上A点处挂4个钩码，为使杠杆重新平衡，应在B点处挂 6 个钩码；如果A、B两处
再各挂一个钩码，杠杆的 左 （选填“左”或“右”）端会下沉。
【分析】（1）根据杠杆平衡条件求出钩码数量；
（2）根据钩码的变化求出力与力臂乘积的大小，杠杆向乘积较大的一端下沉。
【解答】解：
（1）设杠杆一格的长度是L，一个钩码重是G，
由杠杆平衡条件F L ＝F L 得，
1 1 2 2
图甲中，4G×3L＝nG×2L，解得：n＝6；
（2）如果再在A、B两处各加挂一个钩码，5G×3L＞7G×2L，所以杠杆左端下沉。
故答案为：6；左。
【点评】本题考查杠杆平衡条件的运用，当阻力与阻力臂乘积等于当动力与动力臂乘积时，
第23页（共33页）杠杆平衡，否则，杠杆向乘积较大的一端下沉。
24．（2分）如图所示，茶壶的壶嘴与壹身构成连通器，若茶壶中水深8cm，则水对壶底的压强
是 80 0 Pa（g取10N/kg）；若将茶壶略微倾斜、水不溢出且保持静止后，壶嘴和壶身中
水面 相平 （选填“相平”或“不相平”）。
【分析】（1）根据液体压强公式p＝ gh计算水对壶底的压强；
（2）两端开口，底部连通的装置就叫ρ连通器，连通器里的液体静止时液面是相平的。
【解答】解：（1）水对壶底的压强：
p＝ gh＝1.0×103kg/m3×10N/kg×0.08m＝800Pa；
（2）ρ茶壶是连通器原理在生活中的实际应用。当用茶壶装水，水面静止时，壶嘴和壶身内
的水面是相平的。
故答案为：800；相平。
【点评】本题考查了连通器的特点和液体压强的计算，是一道基础题目。
25．（2分）如图所示的一种学生饮用奶，在饮用前加热的过程中，温度升高，内能 增大
（选填“增大”或“减小”）：若其中奶的质量为0.25kg，奶的比热容是4.0×103J（/ kg•℃）
，当把它从10℃加热到40℃需要吸收 3×1 0 4 J的热量。
【分析】（1）从影响内能大小的因素来分析内能变化。
（2）利用吸热公式Q吸 ＝cm（t﹣t
0
）求奶吸收的热量。
【解答】解：
（1）影响内能大小的因素有两个：自身的温度和质量，在加热过程中，温度升高，内能增加。
（2）奶吸收的热量为：
Q吸 ＝cm（t﹣t
0
）＝4.0×103J/（kg•℃）×0.25kg×（40℃﹣10℃）＝3×104J。
故答案为：增大；3×104。
第24页（共33页）【点评】本题考查了吸热公式的应用、内能与温度的关系，属于基础题目。
26．（2分）如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L 两端的电压
2
为 1 V；若断开开关，电压表示数 变大 （选填“变大”、“变小”或“不变”）。
【分析】先分析电路的连接方式；再根据电路特点，结合题意分析答题。
【解答】解：
由电路图可知，闭合开关后，灯L 与L 串联，电压表测灯L 两端的电压；
1 2 2
已知此时电压表示数是1V，则灯L 两端的电压是1V；
2
断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3V，所以断开
开关后，电压表示数变大。
故答案为：1；变大。
【点评】本题考查了串联电路的特点，是一道基础题；分析清楚电路结构、明确各电路元件
的连接方式是正确解题的前提，熟练掌握串联电路的特点是正确解题的关键。
27．（2分）如图所示，闭合开关S，小磁针静止时N极指向 左 （选填“左”或“右”）。向
左移动滑动变阻器的滑片，螺线管的磁性 增强 （选填“增强”或“减弱”）。
【分析】根据线圈的绕法和电流的方向，可以确定螺线管的NS极；
据磁体间的相互作用分析小磁针的运动方向；
电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯。电流越大，匝数越多，
有铁芯时电磁铁的磁性越强。
【解答】解：由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向左端，则
通电螺线管的左端为N极；
通电螺线管的左端是N极，根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的S
极应靠近螺线管的左端，则小磁计的N极向左转动；
滑动变阻器的滑片P向左移动时，连入电路的电阻减小，电流增大，电磁铁的磁性增强。
第25页（共33页）故答案为：左；增强。
【点评】安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确
定第三个，其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、
周围小磁针的NS极联系在一起。
28．（2分）如图是电阻A和B的I﹣U图象。若把二者并联后接入电路中，当通过电阻B的电
流是0.2A时，通过电阻A的电流是 0. 4 A．若把二者串联后接入某电路，当通过电阻A
的电流为0.3A，电阻B两端的电压是 3 V。
【分析】A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端
的电压即为A两端的电压，再根据图象读出此时通过A的电流；
A、B串联后接入电路时，通过它们的电流相等，根据图象读出B两端的电压。
【解答】解：因并联电路中各支路两端的电压相等，所以，将A、B并联后接入电路中时，它
们两端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，所以A两端的电压也为
2.0V，此时通过A的电流为0.4A；
因串联电路中各处的电流相等，所以电阻A、B串联时，通过A的电流为0.3A时，通过B
的电流也为0.3A，
由图象可知，此时B两端的电压为U ＝3V。
B
故答案为：0.4；3。
【点评】牢固掌握串并联电路的特点、能从图象中得出对应的电压和电流是解题的关键。
29．（2分）如图甲所示，小聪课余时间用弹簧测力计做浮力实验。他用弹簧测力计挂着实心
圆柱体，圆柱体浸没在水中且不与容器壁接触，然后将其缓慢拉出水面，弹簧测力计示数
随圆柱体上升距离的变化情况如图乙，g取10N/kg，则圆柱体的重力为 2 N，圆柱体受
到的最大浮力是 0. 4 N。
第26页（共33页）【分析】（1）由图乙可知，当圆柱体上升高度在20cm以上，圆柱体脱离水面，知道此时弹
簧测力计示数，由于此时圆柱体处于空气中，圆柱体的重力等于弹簧测力计的示数；
（2）由图乙可知，圆柱体上升高度在0～10cm时，圆柱体浸没水中，知道此时弹簧测力计
示数，此时圆柱体受到的浮力最大，利用称重法求浮力。
【解答】解：
（1）由图乙可知，当上升高度在20cm以上，圆柱体脱离水面，弹簧测力计示数F示1 ＝2N，
此时圆柱体处于空气中，圆柱体的重力G＝F示1 ＝2N；
（2）由图乙可知，圆柱体上升高度在0～10cm时，圆柱体浸没水中，此时弹簧测力计示数
F示2 ＝1.6N，此时圆柱体受到的浮力最大，其大小为F浮最大 ＝G﹣F示2 ＝2N﹣1.6N＝
0.4N。
故答案为：2；0.4。
【点评】本题考查了阿基米德原理以及称重法测浮力的应用，分析图象、从中得出相关信
息是关键。
三、探究与解答题（共5小题，共42分）
30．（4分）在“探究凸透镜成像规律”的实验中，凸透镜的焦距是10cm，按照实验要求安装
好 实 验 器 材 ， 如 图 所 示 。
第27页（共33页）（1）点燃蜡烛，当蜡烛、凸透镜在图所示位置时，移动光屏，在光屏上 不能 （选填
“能”或“不能”）得到清晰的像。
（2）保持凸透镜位置不变，将光屏移回至50cm刻度处，把蜡烛移至15cm刻度处后，再将
光屏向 右 （选填“左”或“右”）移动到适当位置，能在光屏上得到清晰的 倒立
（选填“正立”或“倒立”）、 放大 （选填“放大”或“缩小”）的像。
【分析】（1）当物距等于焦距时，凸透镜不成像；
（2）当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像。
【解答】解：（1）凸透镜的焦距是10cm，点燃蜡烛，当蜡烛、凸透镜在图所示位置时，此时的
物距等于焦距，不成像，所以在光屏上看不到像；
（2）保持凸透镜位置不变，将光屏移回至50cm刻度处，把蜡烛移至15cm刻度处后，此时
的物距在一倍焦距和二倍焦距之间，像距应该大于二倍焦距，即光屏在50cm刻度线的右
侧，所以应该将光屏向右移动；此时的像是倒立、放大的实像。
故答案为：（1）不能；（2）右；倒立；放大。
【点评】此题考查了凸透镜成像规律的应用，要熟练掌握凸透镜成像的特点与物距、像距
之间的关系，做到灵活应用。
31．（8分）在“探究影响滑动摩擦力大小因素”的实验中，有同学认为滑动摩擦力大小除了
跟压力大小和接触面粗糙程度有关外，还与接触面大小有关。
（1）为了探究这个问题，需要选择合适的木块，你认为他应该选择 C 。
A．各面粗糙程度相同的正方体木块
B．各面粗糙程度不相同的正方体木块
C．各面粗糙程度相同、长宽高各不相等的长方体木块
D．各面粗糙程度不相同、长宽高各不相等的长方体木块
（2）在测量摩擦力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在 水
平 （选填“水平”或“竖直”）方向调零。实验时应该沿水平方向拉动木块做匀速直线
运动，此时，滑动摩擦力的大小 等于 （选填“大于”“等于”或“小于”）弹簧测力
第28页（共33页）计示数。
（3）该同学正确选择木块后，将木块分别平放、竖放、侧放在同一水平面上，沿水平方向匀
速拉动木块，发现三次弹簧测力计的示数均相等，由此得到的结论是：滑动摩擦力的大小
与接触面大小 无关 （选填“有关”或“无关”）。
【分析】（1）我们知道影响滑动摩擦力大小因素为压力大小和接触面的粗糙程度，研究滑
动摩擦力大小与接触面大小有关，要控制这两个因素不变；
（2）测力计使用前应在测力的方向上调零；根据二力平衡分析；
（3）根据控制变量法，若三次弹簧测力计的示数均相等，说明滑动摩擦力的大小与接触面
大小无关；
若三次弹簧测力计的示数均不相等，说明滑动摩擦力的大小与接触面大小有关。
【解答】解：（1）研究滑动摩擦力大小与接触面大小有关，要控制压力大小和接触面的粗糙
程度相同，只改变接触面大小，故选用各面粗糙程度相同、长宽高各不相等的长方体木块，
即选C；
（2）在测量摩擦力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在水平
方向调零。实验时应该沿水平方向拉动木块做匀速直线运动，由二力平衡，此时，滑动摩
擦力的大小等于弹簧测力计示数；
（3）该同学正确选择木块后，将木块分别平放、竖放、侧放在同一水平面上，沿水平方向匀
速拉动木块，发现三次弹簧测力计的示数均相等，由此得到的结论是：滑动摩擦力的大小
与接触面大小无关。
故答案为：（1）C；（2）水平；等于；（3）无关。
【点评】本题探究滑动摩擦力的大小与哪些因素有关，考查测力计使用、实验原理及控制
变量法的运用，体现了对过程和方法的考查。
32．（8分）在“用电流表和电压表测电阻”的实验中，电路如图甲所示。
（1）开关闭合前，应将滑动变阻器的滑片P移动到 b （选填“a”或“b”）端；
（2）闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可
能是以下四种中的 A ；
A．R 发生断路 B．滑动变阻器断路
x
C．R 发生短路 D．电流表断路
x
（3）排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，
电压表的示数为 2 V，电流表的示数为 0.4 A，此次测得的结果为R ＝ 5 ．
x
Ω
第29页（共33页）【分析】（1）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据
电路图判断滑片的位置。
（2）常见的电路故障有断路与短路，根据电路故障分析电路故障现象，找出符合题意的选
项。
（3）由图示电表确定电表量程与分度值，读出电表示数，然后由欧姆定律求出电阻阻值。
【解答】解：（1）由电路图可知，闭合开关前，滑动变阻器滑片应置于b端，此时滑动变阻器
接入电路的阻值最大。
（2）A、如果R 发生断路，电路断路，电流表示数为零，电压表与电源连接相连，电压表指
x
针明显偏转，符合题意；
B、如果滑动变阻器断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表
指针不偏转，不符合题意；
C、R 发生短路，电路是通路，电流表有示数，电压表指针不偏转，不符合题意；
x
D、电流表断路，电路断路，电流表示数为零，电压表与电源两极不相连，电压表指针不偏
转，不符合题意；
（3）由图乙可知，电压表量程是0～3V，分度值是0.1V，电压表读数是2V；
由图丙可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.4A；
∵I＝ ，
∴电阻R 阻值R ＝ ＝5 。
X X
Ω
故答案为：（1）b；（2）A；（3）2；0.4；5。
【点评】本题考查了实验注意事项、电路故障分析、电表读数、求电阻阻值等问题，是实验
的常考问题；对电表读数时，要先确定电表量程与分度值，然后再读数，读数时视线要与
刻度线垂直。
33．（12分）建筑工地需要400m3的沙石，为了估测沙石的密度，用一只空桶平装满一桶沙石，
测得桶中的沙石的质量为52kg，再用这只桶装满一桶水，测得桶中水的质量20kg，
水
＝
ρ
第30页（共33页）1.0×103kg/m3，g取10N/kg。求：
（1）桶的容积是多少？
（2）沙石的密度是多少？
（3）若用一辆载重4000kg的卡车将沙石运送到工地，至少要运多少车？
【分析】（1）桶装水和装沙石时，体积相同。已知水的质量和密度，根据公式 ＝ 求出水
ρ
的体积，也就知道桶的容积；
（2）知道一桶沙石的体积和质量，可以求出沙石的密度；
（3）根据密度公式 ＝ 再求出沙石的质量，根据一辆载重求出至少要运多少车。
ρ
【解答】解：（1）由 ＝ 可得，桶的容积为：
ρ
V＝V水 ＝ ＝ ＝2×10﹣2m3，
（2）桶中沙石的体积为：V ＝V＝2×10﹣2m3，
0
沙石的密度： ＝ ＝ ＝2.6×103kg/m3；
ρ
（3）由 ＝ 可得，沙石的总质量：
ρ
m总 ＝ V总 ＝2.6×103kg/m3×400m3＝1.04×106kg，
若用一ρ辆载重4000kg的卡车将沙石运送到工地，至少要运：
n＝ ＝ ＝260车。
答：（1）桶的容积是22×10﹣2m3；
（2）沙石的密度是2.6×103kg/m3；
（3）一辆载重4000kg的卡车将沙石运送到工地，至少要运260车。
【点评】本题考查了密度公式的运用，关键是知道桶的容积不变，即平平地装满一桶沙石
和装满一桶水的体积相等。
34．（10分）如图所示的电路中，电压恒定不变，灯泡L的规格为“9V 9W”（忽略温度对其
电阻的影响），R 为定值电阻，滑动变阻器R 的规格为“3A 12 ”。当开关S、S 闭合，开
1 2 1
关S 断开，将滑动变阻器的滑片P滑到a端时，电流表的示数为Ω0.75A；将滑动变阻器的
2
第31页（共33页）滑片P滑到ab中点时，电流表的示数为0.5A．求：
（1）灯泡的电阻；
（2）电源电压和R 的阻值；
1
（3）当开关S、S 、S 闭合，将滑片P调到a端，电路的总功率。
1 2
【分析】（1）知道灯泡的额定电压和额定功率，根据P＝UI＝ 求出灯泡的电阻；
（2）当开关S、S 闭合，开关S 断开时，R 与R 串联，电流表测电路中的电流，将滑动变阻
1 2 1 2
器的滑片P滑到a端时，接入电路中的电阻为零，根据欧姆定律表示出电源的电压；将滑
动变阻器的滑片P滑到ab中点时，根据电阻的串联和欧姆定律表示出电源的电压，然后
联立等式即可求出R 的阻值和电源的电压；
1
（3）当开关S、S 、S 闭合，将滑片P调到a端时，R 与L并联，根据电阻的并联求出电路中
1 2 1
的总电阻，利用P＝UI＝ 求出电路的总功率。
【解答】解：
（1）由P＝UI＝ 可得，灯泡的电阻：
R ＝ ＝ ＝9 ；
L
Ω
（2）当开关S、S 闭合，开关S 断开时，R 与R 串联，电流表测电路中的电流，
1 2 1 2
将滑动变阻器的滑片P滑到a端时，接入电路中的电阻为零，
由I＝ 可得，电源的电压：
U＝I R ＝0.75A×R ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣
1 1 1
将滑动变阻器的滑片P滑到ab中点时，接入电路①中的电阻R
2
＝6 ，
因串联电路中总电阻等于各分电阻之和， Ω
第32页（共33页）所以，电源的电压：
U＝I （R +R ）＝0.5A×（R +6 ）﹣﹣﹣﹣﹣
2 1 2 1
由 可得：R 1 ＝12 ，U＝9VΩ； ②
（3①）②当开关S、S
1
、SΩ2 闭合，将滑片P调到a端时，R
1
与L并联，
因并联电路中总电阻等于各分电阻之和，
所以，电路的总电阻：
R＝ ＝ ＝ ，
Ω
则电路的总功率：
P＝ ＝ ＝15.75W。
答：（1）灯泡的电阻为9 ；
（2）电源电压为9V，R
1
的Ω阻值为12 ；
（3）当开关S、S
1
、S
2
闭合，将滑片ΩP调到a端，电路的总功率为15.75W。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式的综合应用，是一道较为
简单的计算题。
第33页（共33页）
