2023年四川省乐山市中考物理试卷
一、选择题（本大题共16小题，每小题2.5分，共40分。）
1．（2.5分）（2023•乐山）下列数据中，最接近生活实际的是（ ）
A．中学生手掌的宽度约为20cm
B．教室里节能灯的电功率约为100W
C．中学生100米跑成绩约为15s
D．一瓶500mL的矿泉水质量约为5kg

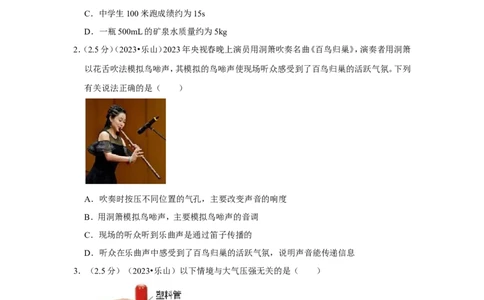

2．（2.5分）（2023•乐山）2023年央视春晚上演员用洞箫吹奏名曲《百鸟归巢》，演奏者用洞箫
以花舌吹法模拟鸟啼声，其模拟的鸟啼声使现场听众感受到了百鸟归巢的活跃气氛。下列
有关说法正确的是（ ）
A．吹奏时按压不同位置的气孔，主要改变声音的响度
B．用洞箫模拟鸟啼声，主要模拟鸟啼声的音调
C．现场的听众听到乐曲声是通过笛子传播的
D．听众在乐曲声中感受到了百鸟归巢的活跃气氛，说明声音能传递信息
3．（2.5分）（2023•乐山）以下情境与大气压强无关的是（ ）
A． 覆在管口的纸片不掉落 B． 用吸管吸饮料
第1页（共32页）C． 连通器 D． 塑料吸盘吸附在墙上
4．（2.5分）（2023•乐山）2022年北京冬奥会国家速滑馆采用新技术打造“最美的冰”，其原
理中有一步骤是将液态二氧化碳打入地板管道，液态二氧化碳在管道中流动并迅速变为
气态。这一步骤中发生的物态变化是（ ）
A．熔化 B．凝固 C．液化 D．汽化
5．（2.5分）（2023•乐山）2023年5月28日，国产大型客机C919圆满完成首次商业飞行。若
认为客机在飞行过程中是静止的，则所选的参照物是（ ）
A．地面 B．驾驶舱内的机长
C．窗外的云朵 D．太阳
6．（2.5分）（2023•乐山）茶杯静止在水平桌面上，下列各对力中属于平衡力的是（ ）
A．茶杯所受的重力和桌面对茶杯的支持力
B．茶杯所受的重力和茶杯对桌面的压力
C．茶杯对桌面的压力和桌面对茶杯的支持力
D．桌子所受的重力和地面对桌子的支持力
7．（2.5分）（2023•乐山）2022年2月6日，不服输、敢拼搏、懂团结的中国女足第9次捧起亚
洲杯冠军奖杯。如图所示是比赛中的场景，下列说法正确的是（ ）
第2页（共32页）A．足球在空中飞行是因为受到惯性的作用
B．足球能被头顶飞，说明力能改变物体的运动状态
C．足球在空中飞行时，如果外力全部消失，足球将保持静止
D．足球在空中飞行时，运动员一直对足球做功

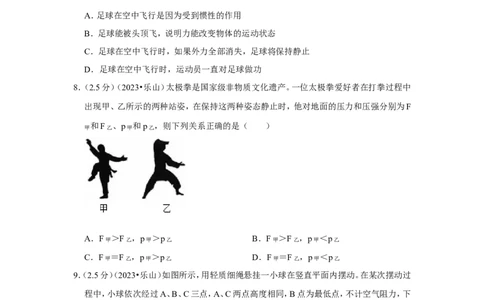

8．（2.5分）（2023•乐山）太极拳是国家级非物质文化遗产。一位太极拳爱好者在打拳过程中
出现甲、乙所示的两种站姿，在保持这两种姿态静止时，他对地面的压力和压强分别为F
甲
和F乙 、p甲 和p乙 ，则下列关系正确的是（ ）
A．F甲 ＞F乙 ，p甲 ＞p乙 B．F甲 ＞F乙 ，p甲 ＜p乙
C．F甲 ＝F乙 ，p甲 ＞p乙 D．F甲 ＝F乙 ，p甲 ＜p乙
9．（2.5分）（2023•乐山）如图所示，用轻质细绳悬挂一小球在竖直平面内摆动。在某次摆动过
程中，小球依次经过A、B、C三点，A、C两点高度相同，B点为最低点，不计空气阻力，下
列说法正确的是（ ）
A．小球在B点动能最大
第3页（共32页）B．小球从B点运动到C点，重力势能转化为动能
C．A、C两点速度大小不同
D．小球机械能不守恒

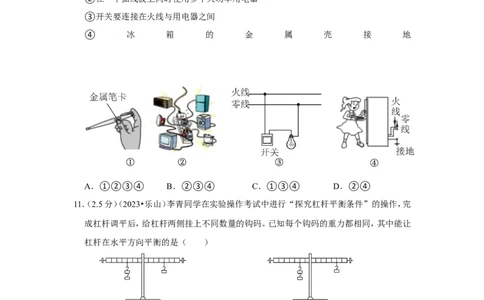

10．（2.5分）（2023•乐山）如图所示的各种做法中，符合安全用电原则的是（ ）
①使用试电笔时，手不能接触试电笔笔尖的金属部分
②在一个插线板上同时使用多个大功率用电器
③开关要连接在火线与用电器之间
④ 冰 箱 的 金 属 壳 接 地
A．①②③④ B．②③④ C．①③④ D．②④
11．（2.5分）（2023•乐山）李青同学在实验操作考试中进行“探究杠杆平衡条件”的操作，完
成杠杆调平后，给杠杆两侧挂上不同数量的钩码。已知每个钩码的重力都相同，其中能让
杠杆在水平方向平衡的是（ ）
A． B．
C． D．
12．（2.5分）（2023•乐山）如图所示，2022年4月15日20时00分，我国在西昌卫星发射中心
使用长征三号乙运载火箭，成功将中星6D卫星发射升空。该卫星主要为我国领土、领海
第4页（共32页）范围内用户及亚太地区用户提供可靠、稳定、安全的广电传输及通信服务，卫星上有很大
的太阳能电池板。下列说法正确的是（ ）
A．卫星是利用电磁波将信息传输到地面
B．太阳能电池板将太阳能转化为内能
C．太阳能和电能都是一次能源
D．电池板的能量转化率可达100%
13．（2.5分）（2023•乐山）考生进入考场前监考老师会用如图所示的手持式金属探测器进行
检查。当探测器靠近金属物品时，在金属物品中产生感应电流，由此导致探测器发出警报，
选项图片中与其工作原理相同的是（ ）
A．
B．
第5页（共32页）C．
D．
14．（2.5分）（2023•乐山）如图所示是某一通电螺线管，小磁针静止时的N极已经标出，下列
分析中正确的是（ ）
A．通电螺线管右端为N极
B．电源右端为正极
C．通电螺线管周围的磁感线是真实存在的
D．减小线圈的匝数通电螺线管周围的磁场会变强
15．（2.5分）（2023•乐山）为了探究液体内部压强的特点，小明用隔板将一容器分成左右两部
分，隔板下部有一圆孔用橡皮膜封闭（如图所示）。当左右两侧各注入适量的液体后（
盐水
＞ 水 ），选项图中符合实际情况的是（ ） ρ
ρ
第6页（共32页）A． B． C． D．
16．（2.5分）（2023•乐山）如图所示的电路中，电源电压恒为6V，电流表量程为“0～0.6A”，
电压表量程“0～3V”，滑动变阻器R的规格为“20 ，1A”，小灯泡L标有“2.5V，
1.25W”字样（忽略温度对灯丝电阻的影响）。在保证电Ω路安全的情况下，灯泡两端电压不
超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是（ ）
A．小灯泡正常发光时电阻是5
B．滑动变阻器滑片P向左移动Ω，小灯泡变亮
C．电路中通过的最小电流为0.24A
D．整个电路的最大电功率是3.6W
二、填空题（本大题共4小题，每小题2分，共8分）
17．（2分）（2023•乐山）利用相同电加热器分别给质量相同的水和食用油加热，如图所示，这
是通过 （选填“做功”或“热传递”）使液体内能增大。实验表明加热相同时
间，食用油温度上升得比水快，这是因为食用油的比热容比水 （选填“大”或
“小”）。
18．（2分）（2023•乐山）凸透镜是很多光学仪器的重要元件，可以呈现不同的像。如图所示，
第7页（共32页）此时光屏上已呈现清晰的实像（像未画出），这个像一定是倒立、 的（选填“放
大”、“缩小”、“等大”），这是 （选填“照相机”、“投影仪”、“放大
镜”）的成像原理。
19．（2分）（2023•乐山）用如图所示的装置做“探究影响滑动摩擦力大小的因素”实验。
（1）图中两次实验探究的是滑动摩擦力大小与接触面 （选填“所受压力”或
“粗糙程度”）的关系。
（2）上述实验所探究的影响因素与下列实例不符合的是 。
A.汽车轮胎刻有花纹
B.冰壶运动中，运动员“刷冰”
C.打羽毛球时握紧球拍
D.体操运动员手上涂抹防滑粉
20．（2分）（2023•乐山）如图所示是两个电阻的电流随电压变化的关系图像，由图中信息可
推断R R（选填“大于”“等于”或者“小于”）。将它们并联后接入电路，通
1 2
过R 、R 两个电阻的电流分别为I 、I ，则I ：I ＝ 。
1 2 1 2 1 2
第8页（共32页）三、作图题（本大题共2小题，每小题3分，共6分）
21．（3分）（2023•乐山）如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光
线，请在图中作出大致的入射光线并标出折射角的度数。
22．（3分）（2023•乐山）一物块在粗糙水平面上减速向右滑行，请画出滑行过程中此物块的
受力示意图，其中O点为物块重心。
四、实验与探究题（本大题共2小题，每小题7分，共14分）
23．（7分）（2023•乐山）如图是某实验小组的同学探究“浮力大小与哪些因素有关”的实验
步骤。
第9页（共32页）（1）从图中可知物块的重力为 N。
（2）比较D和E，可以得出：浮力大小与 有关。
（3）比较 和 ，可以得出：当物块完全浸没后，浮力大小与所处深度无关。
（4）本实验采用的物理方法是 （选填“控制变量法”或“转换法”）。
（5）该小组的同学根据阿基米德原理计算出上述实验中所用物块的密度：
①物块完全浸没于水中所受浮力为 N；
②物块密度为 kg/m3。（
水
＝1.0×103kg/m3，g＝10N/kg）
24．（7分）（2023•乐山）小杨同学用如图ρ甲所示的电路，测量定值电阻R的阻值。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。（要求：滑片向左移动时电流表示
数变大，且导线不能交叉）
（2）实验开始前，开关应处于 状态，滑动变阻器的滑片应调到 阻值
处。
第10页（共32页）（3）小杨同学正确连接电路后，闭合开关，发现电流表无示数，电压表示数接近电源电压，
出现这种故障的原因可能是 （选填“R短路”或“R断路”）。
（4）排除故障后的某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图
乙所示，则电流表的示数为 A，定值电阻R的阻值为 。
（5）小杨同学通过改变滑动变阻器滑片的位置，进行了多次定值电阻R的测Ω量，目的是
。
A.减小误差
B.寻找实验的普遍规律
五、计算题（本大题共2小题，每小题6分，共12分）
25．（6分）（2023•乐山）中国目前已成为世界基建强国，如图1所示的塔吊是基建的常用设
备，其结构可简化为如图2所示的滑轮组模型。已知物体质量为120kg，动滑轮的重为
300N，在绳子自由端施加拉力F后物体在10s内匀速上升5m。不计绳重和一切阻力，g取
10N/kg。求：
（1）物体上升的速度；
（2）10s内拉力F的功率；
（3）滑轮组的机械效率 。
η
26．（6分）（2023•乐山）如图所示，图甲为某电饭锅的实物图、图乙为其电路原理图、图丙为
电饭锅铭牌的主要参数，R 和R 为电阻不变的电热丝，S 为总开关，S 为温控开关。该电
1 2 1 2
饭锅可以通过S 、S 两个开关的断开与闭合实现加热、保温两个挡位的变化。将电饭锅接
1 2
入电源电压为220V的电路中，求：
额定电压：220V
第11页（共32页）加热功率：880W
保温功率：80W
（1）电饭锅在处于加热挡时的电流；
（2）电饭锅处于保温挡时，持续工作10min，产生的热量是多少焦；
（3）R 和R 的阻值。
1 2
第12页（共32页）2023年四川省乐山市中考物理试卷
参考答案与试题解析
一、选择题（本大题共16小题，每小题2.5分，共40分。）
1．（2.5分）（2023•乐山）下列数据中，最接近生活实际的是（ ）
A．中学生手掌的宽度约为20cm
B．教室里节能灯的电功率约为100W
C．中学生100米跑成绩约为15s
D．一瓶500mL的矿泉水质量约为5kg
【解答】解：A、中学生拳头的宽度在10cm左右，手掌宽度与拳头差不多，在10cm左右，故
A不符合实际；
B、教室里节能灯的电功率约为40W，故B不符合实际；
C、中学生100米跑成绩约为15s，故C符合实际；
D、一瓶500mL的矿泉水质量约为500g＝0.5kg，故D不符合实际。
故选：C。
2．（2.5分）（2023•乐山）2023年央视春晚上演员用洞箫吹奏名曲《百鸟归巢》，演奏者用洞箫
以花舌吹法模拟鸟啼声，其模拟的鸟啼声使现场听众感受到了百鸟归巢的活跃气氛。下列
有关说法正确的是（ ）
A．吹奏时按压不同位置的气孔，主要改变声音的响度
B．用洞箫模拟鸟啼声，主要模拟鸟啼声的音调
C．现场的听众听到乐曲声是通过笛子传播的
D．听众在乐曲声中感受到了百鸟归巢的活跃气氛，说明声音能传递信息
【解答】解：A．吹奏时按压不同位置的气孔，则发声的空气柱长度不同，振动频率不同，因
第13页（共32页）此主要改变声音的音调，故A错误；
B．用洞箫模拟鸟啼声，主要模拟鸟啼声的音色，故B错误；
C．现场的听众听到乐曲声是通过空气传播的，故C错误；
D．听众在乐曲声中感受到了百鸟归巢的轻快活泼气氛，说明声音能传递信息，故D正确。
故选：D。
3．（2.5分）（2023•乐山）以下情境与大气压强无关的是（ ）
A． 覆在管口的纸片不掉落 B． 用吸管吸饮料
C． 连通器 D． 塑料吸盘吸附在墙上
【解答】解：A．覆在管口的纸片不掉落是因为受到大气压的作用，故A不符合题意；
B．用吸管吸饮料时，先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，
利用了大气压强，故B不符合题意；
C．上端开口、下端连通的容器叫做连通器，连通器里只有一种液体，在液体不流动的情况
下，连通器各容器中液面的高度总是相平的，与大气压强无关，故C符合题意；
D．塑料吸盘挂钩能贴在瓷砖上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘
就被外界的大气压紧压在了墙壁上，利用了大气压，故D不符合题意。
故选：C。
4．（2.5分）（2023•乐山）2022年北京冬奥会国家速滑馆采用新技术打造“最美的冰”，其原
理中有一步骤是将液态二氧化碳打入地板管道，液态二氧化碳在管道中流动并迅速变为
气态。这一步骤中发生的物态变化是（ ）
A．熔化 B．凝固 C．液化 D．汽化
【解答】解：液态二氧化碳在管道中流动并迅速变为气态，是汽化现象。
第14页（共32页）故选：D。
5．（2.5分）（2023•乐山）2023年5月28日，国产大型客机C919圆满完成首次商业飞行。若
认为客机在飞行过程中是静止的，则所选的参照物是（ ）
A．地面 B．驾驶舱内的机长
C．窗外的云朵 D．太阳
【解答】解：A．以地面为参照物，客机的位置不断变化，所以是运动的，故A不符合题意；
B．以驾驶舱内的机长为参照物，客机的位置没有变化，所以是静止的，故B符合题意；
C．以窗外的云朵为参照物，客机的位置不断变化，所以是运动的，故C不符合题意；
D．以太阳为参照物，客机的位置不断变化，所以是运动的，故D不符合题意。
故选：B。
6．（2.5分）（2023•乐山）茶杯静止在水平桌面上，下列各对力中属于平衡力的是（ ）
A．茶杯所受的重力和桌面对茶杯的支持力
B．茶杯所受的重力和茶杯对桌面的压力
C．茶杯对桌面的压力和桌面对茶杯的支持力
D．桌子所受的重力和地面对桌子的支持力
【解答】解：A．茶杯的重力与桌面对茶杯的支持力，这两个力符合二力平衡的条件，是平衡
力，故A正确；
B．茶杯所受的重力和茶杯对桌面的压力，这两个力没有作用在同一个物体上，不是平衡
力，故B错误；
C．茶杯对桌面的压力与桌面对茶杯的支持力，这两个力没有作用在同一个物体上，不是
平衡力，故C错误；
D．地面对桌子的支持力大小等于桌子的重力和茶杯的重力大小之和，桌子所受的重力和
地面对桌子的支持力，大小不相等，不是平衡力，故D错误。
故选：A。
第15页（共32页）7．（2.5分）（2023•乐山）2022年2月6日，不服输、敢拼搏、懂团结的中国女足第9次捧起亚
洲杯冠军奖杯。如图所示是比赛中的场景，下列说法正确的是（ ）
A．足球在空中飞行是因为受到惯性的作用
B．足球能被头顶飞，说明力能改变物体的运动状态
C．足球在空中飞行时，如果外力全部消失，足球将保持静止
D．足球在空中飞行时，运动员一直对足球做功
【解答】解：A、足球在空中飞行是因为足球具有惯性，惯性不是力，不能说受到惯性的作用，
故A错误；
B、足球能被头顶飞，足球的运动状态发生改变，说说明力能改变物体的运动状态，故B正
确；
C、足球在空中飞行时，如果外力全部消失，根据牛顿第一定律可知，足球将做匀速直线运
动，故C错误；
D、足球在空中飞行时，运动员没有对足球施加了，运动员对足球不做功，故D错误。
故选：B。
8．（2.5分）（2023•乐山）太极拳是国家级非物质文化遗产。一位太极拳爱好者在打拳过程中
出现甲、乙所示的两种站姿，在保持这两种姿态静止时，他对地面的压力和压强分别为F
甲
和F乙 、p甲 和p乙 ，则下列关系正确的是（ ）
A．F甲 ＞F乙 ，p甲 ＞p乙 B．F甲 ＞F乙 ，p甲 ＜p乙
第16页（共32页）C．F甲 ＝F乙 ，p甲 ＞p乙 D．F甲 ＝F乙 ，p甲 ＜p乙
【解答】解：人对地面的压力等于自身重力的大小，且同一个人的重力一定，所以两图中人
对地面的压力大小相等，故AB错误；
由图可知，甲图中人与地面的接触面积小于乙图中人与地面的接触面积，且压力大小相等，
根据p＝ 可知甲图中人对地面的压强比乙图中的大，故C正确，D错误。
故选：C。
9．（2.5分）（2023•乐山）如图所示，用轻质细绳悬挂一小球在竖直平面内摆动。在某次摆动过
程中，小球依次经过A、B、C三点，A、C两点高度相同，B点为最低点，不计空气阻力，下
列说法正确的是（ ）
A．小球在B点动能最大
B．小球从B点运动到C点，重力势能转化为动能
C．A、C两点速度大小不同
D．小球机械能不守恒
【解答】解：A、根据题意可知，B点为最低点，则小球在B点时速度最大，所以在B点时动
能最大，故A正确。
B、小球从B点运动到C点，质量不变，高度变大，速度变小，则重力势能增多，动能减少，
将动能转化为重力势能，故B错误。
CD、不计空气阻力，小球机械能守恒，则小球在A、C两点的机械能相等。A、C两点高度相
等，重力势能相等。机械能等于动能和势能之和，所以A、C两点动能相等，根据动能大小
的影响因素可知，A、C两点速度大小相同，故CD错误。
故选：A。
10．（2.5分）（2023•乐山）如图所示的各种做法中，符合安全用电原则的是（ ）
①使用试电笔时，手不能接触试电笔笔尖的金属部分
第17页（共32页）②在一个插线板上同时使用多个大功率用电器
③开关要连接在火线与用电器之间
④ 冰 箱 的 金 属 壳 接 地
A．①②③④ B．②③④ C．①③④ D．②④
【解答】解：①使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能
接触笔尖，否则容易发生触电事故，故①正确；
②一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故
②错误；
③当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以
控制用电器的开关要连接在火线与用电器之间，故③正确；
④电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器
漏电时，电流就通过地线，流入大地，防止触电事故的发生，故④正确。
故选：C。
11．（2.5分）（2023•乐山）李青同学在实验操作考试中进行“探究杠杆平衡条件”的操作，完
成杠杆调平后，给杠杆两侧挂上不同数量的钩码。已知每个钩码的重力都相同，其中能让
杠杆在水平方向平衡的是（ ）
A． B．
第18页（共32页）C． D．
【解答】解：假设每格钩码的重力为G，每格的长度为L；
A、图中2G×3L≠G×4L；不能满足杠杆的平衡条件，故不能让杠杆在水平方向平衡，故A
错误；
B、图中2G×2L≠G×5L；不能满足杠杆的平衡条件，故不能让杠杆在水平方向平衡，故B
错误；
C、图中3G×3L≠2G×2L；不能满足杠杆的平衡条件，故不能让杠杆在水平方向平衡，故C
错误；
A、图中4G×2L＝2G×4L；能满足杠杆的平衡条件，故不能让杠杆在水平方向平衡，故D正
确。
故选：D。
12．（2.5分）（2023•乐山）如图所示，2022年4月15日20时00分，我国在西昌卫星发射中心
使用长征三号乙运载火箭，成功将中星6D卫星发射升空。该卫星主要为我国领土、领海
范围内用户及亚太地区用户提供可靠、稳定、安全的广电传输及通信服务，卫星上有很大
的太阳能电池板。下列说法正确的是（ ）
A．卫星是利用电磁波将信息传输到地面
B．太阳能电池板将太阳能转化为内能
C．太阳能和电能都是一次能源
D．电池板的能量转化率可达100%
【解答】解：A、卫星是利用电磁波将信息传输到地面，故A正确；
B、太阳能电池板将太阳能转化为电能，故B错误；
C、太阳能是一次能源，电能是二次能源，故C错误；
第19页（共32页）D、任何能量转化都存在一定的能量损耗，电池板的能量转化率达不到100%，故D错误。
故选：A。
13．（2.5分）（2023•乐山）考生进入考场前监考老师会用如图所示的手持式金属探测器进行
检查。当探测器靠近金属物品时，在金属物品中产生感应电流，由此导致探测器发出警报，
选项图片中与其工作原理相同的是（ ）
A．
B．
C．
D．
【解答】解：根据题意可知，当探测器靠近金属物品时，在金属物品中产生感应电流，这是
第20页（共32页）电磁感应现象；
A、该装置是电磁铁，利用了电流的磁效应，故A不符合题意；
B、该实验是奥斯特实验，说明电流的周围存在磁场，故B不符合题意；
C、图中导体通电后，通电导体在磁场中受力运动，故C不符合题意；
D、闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这是电磁
感应现象，故D符合题意。
故选：D。
14．（2.5分）（2023•乐山）如图所示是某一通电螺线管，小磁针静止时的N极已经标出，下列
分析中正确的是（ ）
A．通电螺线管右端为N极
B．电源右端为正极
C．通电螺线管周围的磁感线是真实存在的
D．减小线圈的匝数通电螺线管周围的磁场会变强
【解答】解：A．根据图示可知，小磁针的左端为N极，根据异名磁极相互吸引可知，螺线管
的右端为S极，故A错误；
B、根据螺线管的右端为S极，结合线圈的绕向，利用安培定则可以确定电流从螺线管的
右端流入，由此可以确定电源的右端为正极，故B正确；
C．人们为了研究方便引入了磁感线，磁感线并不存在，故C错误；
D．通电螺线管磁性的强弱与电流大小、线圈的匝数有关，减小线圈匝数，螺线管周围磁场
会变弱，故D错误。
故选：B。
15．（2.5分）（2023•乐山）为了探究液体内部压强的特点，小明用隔板将一容器分成左右两部
分，隔板下部有一圆孔用橡皮膜封闭（如图所示）。当左右两侧各注入适量的液体后（
盐水
＞ 水 ），选项图中符合实际情况的是（ ） ρ
ρ
第21页（共32页）A． B． C． D．
【解答】解：A．两边装的都是水，右侧的水到达橡皮膜的深度大一些，所以右侧的压强大些，
故橡皮膜应该左凸，而图中橡皮膜向右凸，故A错误；
B．两侧都是水，且深度相同，所以橡皮膜不形变，故B正确；
CD．由于盐水的密度大，所以在深度相同的情况下，盐水的压强比水的压强大，故橡皮膜
应该左凸，故CD错误。
故选：B。
16．（2.5分）（2023•乐山）如图所示的电路中，电源电压恒为6V，电流表量程为“0～0.6A”，
电压表量程“0～3V”，滑动变阻器R的规格为“20 ，1A”，小灯泡L标有“2.5V，
1.25W”字样（忽略温度对灯丝电阻的影响）。在保证电Ω路安全的情况下，灯泡两端电压不
超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是（ ）
A．小灯泡正常发光时电阻是5
B．滑动变阻器滑片P向左移动Ω，小灯泡变亮
C．电路中通过的最小电流为0.24A
D．整个电路的最大电功率是3.6W
【解答】解：如图所示电路，灯泡和滑动变阻器串联，电压表测量灯泡的电压，电流表测量
第22页（共32页）串联电路中的电流。
A．灯泡标有“2.5V 1.25W”字样，则小灯泡正常发光时的电阻为：R ＝ ＝
L
＝5 ，故A正确；
Ω
B．滑动变阻器滑片P向左移动，滑动变阻器接入电路中的电阻变小，电路中总电阻变小，
由 可知，电路中电流变大，小灯泡变亮，故B正确；
C．当滑动变阻器接入阻值最大时，电路中电流最小，此时电路中的最大电阻为：R最大 ＝R
滑大+R
L
＝20 +5 ＝25 ，
Ω Ω Ω
此时电路中的最小电流为：I最小 ＝ ＝ ＝0.24A，故C正确；
D．由P＝UI可得，小灯泡正常发光时的电流为： ＝0.5A，电流表量程
为“0～0.6A”，滑动变阻器R的规格为“20 ，1A”，所以在保证电路安全的情况下，电
路中的最大电流为0.5A， Ω
整个电路的最大电功率是：P最大 ＝UI额 ＝6V×0.5A＝3W，故D错误。
故选：D。
二、填空题（本大题共4小题，每小题2分，共8分）
17．（2分）（2023•乐山）利用相同电加热器分别给质量相同的水和食用油加热，如图所示，这
是通过 热传递 （选填“做功”或“热传递”）使液体内能增大。实验表明加热相同时
间，食用油温度上升得比水快，这是因为食用油的比热容比水 小 （选填“大”或
“小”）。
第23页（共32页）【解答】解：食用油和水的内能增加是通过热传递方式改变的。
加热相同时间，食用油温度上升得比水快，这是因为食用油的比热容比水小。
故答案为：热传递；小。
18．（2分）（2023•乐山）凸透镜是很多光学仪器的重要元件，可以呈现不同的像。如图所示，
此时光屏上已呈现清晰的实像（像未画出），这个像一定是倒立、 缩小 的（选填“放
大”、“缩小”、“等大”），这是 照相机 （选填“照相机”、“投影仪”、“放大
镜”）的成像原理。
【解答】解：根据图示可知，此时光屏上呈现清晰的像，物距大于像距，成的是倒立、缩小的
实像，这是照相机的成像原理。
故答案为：缩小；照相机。
19．（2分）（2023•乐山）用如图所示的装置做“探究影响滑动摩擦力大小的因素”实验。
（1）图中两次实验探究的是滑动摩擦力大小与接触面 粗糙程度 （选填“所受压力”
或“粗糙程度”）的关系。
（2）上述实验所探究的影响因素与下列实例不符合的是 C 。
A.汽车轮胎刻有花纹
B.冰壶运动中，运动员“刷冰”
C.打羽毛球时握紧球拍
D.体操运动员手上涂抹防滑粉
【解答】解：（1）由图可知，两次实验的压力相同，接触面不同，一次是毛巾，一次是木板，
第24页（共32页）说明两次实验探究的是滑动摩擦力大小与接触面粗糙程度的关系；
（2）A、汽车轮胎刻有花纹，是在压力一定的情况下，通过增大接触面的粗糙程度来增大摩
擦，故A不符合题意；
B、冰壶运动中，运动员“刷冰”，是在压力一定的情况下，通过减小接触面的粗糙程度来
减小摩擦，故B不符合题意；
C、打羽毛球时握紧球拍，是在接触面粗糙程度相同的情况下，通过增大压力来增大摩擦，
故C符合题意；
D、体操运动员手上涂抹防滑粉，是在压力一定的情况下，通过增大接触面的粗糙程度来
增大摩擦，故D不符合题意。
故选：C。
故答案为：（1）粗糙程度；（2）C。
20．（2分）（2023•乐山）如图所示是两个电阻的电流随电压变化的关系图像，由图中信息可
推断R 小于 R（选填“大于”“等于”或者“小于”）。将它们并联后接入电路，通
1 2
过R 、R 两个电阻的电流分别为I 、I ，则I ：I ＝ 2 ： 1 。
1 2 1 2 1 2
【解答】解：由图知，当电压为4V时，通过R 、R 的电流分别为：0.8A、0.4A，
1 2
根据欧姆定律可得：
R ＝ ＝ ＝5 ，R ＝ ＝ ＝10 ；
1 2
Ω Ω
则R ＜R ，
1 2
将它们并联后接入电路，根据并联电路电压的规律可知，两电阻电压相等，则根据欧姆定
律可得通过R 、R 两个电阻的电流：
1 2
第25页（共32页）I ：I ＝R ：R ＝10 ：5 ＝2：1。
1 2 2 1
故答案为：小于；2Ω：1。Ω
三、作图题（本大题共2小题，每小题3分，共6分）
21．（3分）（2023•乐山）如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光
线，请在图中作出大致的入射光线并标出折射角的度数。
【解答】解：由图可知，折射光线与水面的夹角为180°﹣150°＝30°，则折射角等于90°﹣
30°＝60°；
过入射点在法线左侧的水中画出入射光线，注意折射角大于入射角，如图所示：
22．（3分）（2023•乐山）一物块在粗糙水平面上减速向右滑行，请画出滑行过程中此物块的
受力示意图，其中O点为物块重心。
【解答】解：物块在竖直方向上，受到重力和支持力；水平方向上，因为向右运动，所以受到
水平向左的摩擦力；三力的作用点都画在物块的重心，如图所示：
第26页（共32页）四、实验与探究题（本大题共2小题，每小题7分，共14分）
23．（7分）（2023•乐山）如图是某实验小组的同学探究“浮力大小与哪些因素有关”的实验
步骤。
（1）从图中可知物块的重力为 4. 8 N。
（2）比较D和E，可以得出：浮力大小与 液体的密度 有关。
（3）比较 C 和 D ，可以得出：当物块完全浸没后，浮力大小与所处深度无关。
（4）本实验采用的物理方法是 控制变量法 （选填“控制变量法”或“转换法”）。
（5）该小组的同学根据阿基米德原理计算出上述实验中所用物块的密度：
①物块完全浸没于水中所受浮力为 0. 6 N；
②物块密度为 8×1 0 3 kg/m3。（ 水 ＝1.0×103kg/m3，g＝10N/kg）
【解答】解：（1）由图A可知，弹簧ρ测力计的示数为4.8N，该物块的重力G物 ＝4.8N；
（2）比较D和E可知，浸没的深度相同，排开液体的体积相同，只有液体的密度不同，故可
以得出：浮力大小与液体的密度有关；
（3）要想得出：当物块完全浸没后，浮力大小与所处深度无关，应控制排开液体的体积和
第27页（共32页）密度不变，只改变深度，故应比较C和D两图；
（4）本实验中要探究浮力的大小与多个因素的关系，采用的物理方法是控制变量法；
（5）①由A、C两图可知，物块完全浸没于水中所受浮力为F浮 ＝4.8N﹣4.2N＝0.6N；
② 由 浮 力 公 式 F 浮 ＝ 液 V 排 g 得 ， 物 块 的 体 积 ： V ＝ V 排 ＝ ＝
ρ
＝0.6×10﹣4m3，
物块的质量：m＝ ＝ ＝0.48kg，
物块密度为：
物
＝ ＝ ＝8×103kg/m3。
ρ
故答案为：（1）4.8；（2）液体的密度；（3）C、D；（4）控制变量法；（5）0.6；8×103。
24．（7分）（2023•乐山）小杨同学用如图甲所示的电路，测量定值电阻R的阻值。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。（要求：滑片向左移动时电流表示
数变大，且导线不能交叉）
（2）实验开始前，开关应处于 断开 状态，滑动变阻器的滑片应调到 最大 阻值处。
（3）小杨同学正确连接电路后，闭合开关，发现电流表无示数，电压表示数接近电源电压，
出现这种故障的原因可能是 R 断路 （选填“R短路”或“R断路”）。
（4）排除故障后的某次实验中，移动滑片使电压表示数为2V时，电流表的指针位置如图
乙所示，则电流表的示数为 0. 4 A，定值电阻R的阻值为 5 。
（5）小杨同学通过改变滑动变阻器滑片的位置，进行了多次定值电阻ΩR的测量，目的是
第28页（共32页）A 。
A.减小误差
B.寻找实验的普遍规律
【解答】解：（1）滑片向左移动时电流表示数变大，据此选择变阻器的接线柱将变阻器串联
入电路中，如图
（2）为了保护电路，连接实物电路时，开关应断开，变阻器连入电路的时滑片应调到阻值
最大处；
（3）正确连接电路后，闭合开关，电流表无示数，说明电路有断路，电压表示数接近电源电
压，说明电压表两接线柱到电源间是通路，所以故障原因是R断路
（4）由图乙知电流表的量程为0﹣0.6A，分度值为0.02A，示数为0.4A；根据欧姆定律计算
出阻值为5 ；
（5）小杨同Ω学通过改变滑动变阻器滑片的位置，进行了多次定值电阻R的测量，目的是减
小误差；故选A
故答案为：（1）见上图；（2）断开；最大；（3）R断路；（4）0.4；5；（5）A。
五、计算题（本大题共2小题，每小题6分，共12分）
25．（6分）（2023•乐山）中国目前已成为世界基建强国，如图1所示的塔吊是基建的常用设
备，其结构可简化为如图2所示的滑轮组模型。已知物体质量为120kg，动滑轮的重为
300N，在绳子自由端施加拉力F后物体在10s内匀速上升5m。不计绳重和一切阻力，g取
10N/kg。求：
（1）物体上升的速度；
（2）10s内拉力F的功率；
（3）滑轮组的机械效率 。
第29页（共32页）
η【解答】解：（1）物体上升的速度为：
v＝ ＝ ＝0.5m/s；
（2）物体的重力为：
G＝mg＝120kg×10N/kg＝1200N，
由图知，通过动滑轮绳子的段数n＝3，
不计绳重和一切阻力，绳子自由端拉力：
F＝ （G物+G动 ）＝ ×（1200N+300N）＝500N；
绳子自由端移动的距离：
s＝nh＝3×5m＝15m，
拉力所做的功：
W总 ＝Fs＝500N×15m＝7500J，
拉力F的功率：
P＝ ＝ ＝750W；
（3）有用功为：
W有 ＝Gh＝1200N×5m＝6000J，
滑轮组的机械效率：
＝ ×100%＝ ×100%＝80%；
η
答：（1）物体上升的速度为0.5m/s；
第30页（共32页）（2）10s内拉力F的功率为750W；
（3）滑轮组的机械效率 为80%。
26．（6分）（2023•乐山）如图η所示，图甲为某电饭锅的实物图、图乙为其电路原理图、图丙为
电饭锅铭牌的主要参数，R 和R 为电阻不变的电热丝，S 为总开关，S 为温控开关。该电
1 2 1 2
饭锅可以通过S 、S 两个开关的断开与闭合实现加热、保温两个挡位的变化。将电饭锅接
1 2
入电源电压为220V的电路中，求：
额定电压：220V
加热功率：880W
保温功率：80W
（1）电饭锅在处于加热挡时的电流；
（2）电饭锅处于保温挡时，持续工作10min，产生的热量是多少焦；
（3）R 和R 的阻值。
1 2
【解答】解：（1）由图表格参数可知，电饭锅的加热挡功率P加 ＝880W，
由P＝UI可知，电饭锅在处于加热挡时的电流：I＝ ＝ ＝4A；
（2）由P＝ 可知，电饭锅处于保温挡时，持续工作10min，产生的热量：Q＝W＝P保t＝
80W×10×60s＝4.8×104J；
（3）由图乙可知，当开关S 闭合，S 断开时，R 、R 串联，根据串联电路的电阻特点可知，
1 2 1 2
此时电路中的总电阻最大，由P＝ 可知，电路中的总功率最小，电饭锅处于保温挡；
当开关S 、S 都闭合时，只有R 工作，电路中的总电阻最小，总功率最大，电饭锅处于加
1 2 1
热挡；
第31页（共32页）由P＝ 可知，R 的阻值：R ＝ ＝ ＝55 ；
1 1
Ω
R 、R 的串联总电阻：R＝ ＝ ＝605 ，
1 2
Ω
根据串联电路的电阻特点可知，R 的阻值：R ＝R﹣R ＝605 ﹣55 ＝550 。
2 2 1
答：（1）电饭锅在处于加热挡时的电流为4A； Ω Ω Ω
（2）电饭锅处于保温挡时，持续工作10min，产生的热量是4.8×104J；
（3）R 和R 的阻值分别为55 、550 。
1 2
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/7/11 8:41:11；用户：物理；邮箱：85886818-11@xyh.com；学号：27755530 Ω Ω
菁优网APP 菁优网公众号 菁优网小程序
第32页（共32页）
