2022年四川省眉山市中考物理试卷
一、选择题（本大题共12个小题，1-12每小题3分，共计36分。在每小题列出的四个选项中，
只有一项符合题目要求）
1．（3分）下列有关声现象说法中正确的是（ ）
A．震耳欲聋——形容声音的音调很高
B．闻其声，知其人——是因为人与人的音色不同
C．教室内安装噪声监测装置——可以直接减弱噪声
D．医生利用超声波振动除去人体内的结石——是因为声能传递信息

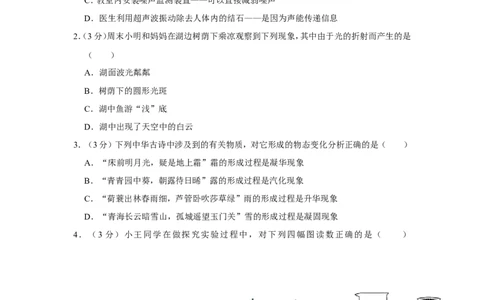

2．（3分）周末小明和妈妈在湖边树荫下乘凉观察到下列现象，其中由于光的折射而产生的是
（ ）
A．湖面波光粼粼
B．树荫下的圆形光斑
C．湖中鱼游“浅”底
D．湖中出现了天空中的白云
3．（3分）下列中华古诗中涉及到的有关物质，对它形成的物态变化分析正确的是（ ）
A．“床前明月光，疑是地上霜”霜的形成过程是凝华现象
B．“青青园中葵，朝露待日晞”露的形成过程是汽化现象
C．“荷蓑出林春雨细，芦管卧吹莎草绿”雨的形成过程是升华现象
D．“青海长云暗雪山，孤城遥望玉门关”雪的形成过程是凝固现象
4．（3 分）小王同学在做探究实验过程中，对下列四幅图读数正确的是（ ）
A．图甲物体长度为2.70cm
B．图乙温度计示数为32.0℃
第1页（共25页）C．图丙电流表示数为1.50A
D．图丁烧杯和液体总质量为62.2g
5．（3分）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所
示电源电压U＝6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、
bc、ac两点之间的电压为U ＝6V、U ＝0V、U ＝6V。若电路只有一处故障，则应是（
ab bc ac
）
A．灯泡L 短路 B．灯泡L 断路 C．灯泡L 短路 D．开关S断路
1 1 2

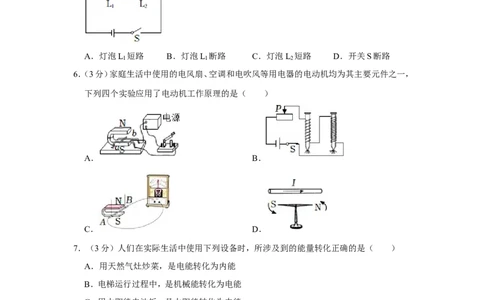

6．（3分）家庭生活中使用的电风扇、空调和电吹风等用电器的电动机均为其主要元件之一，
下列四个实验应用了电动机工作原理的是（ ）
A． B．
C． D．
7．（3分）人们在实际生活中使用下列设备时，所涉及到的能量转化正确的是（ ）
A．用天然气灶炒菜，是电能转化为内能
B．电梯运行过程中，是机械能转化为电能
C．用太阳能电池板，是太阳能转化为电能
D．秋千向下摆的过程中，是动能转化为重力势能
8．（3分）小江和同学们参加劳动实践活动，在基地种菜的过程中涉及到的有关物理现象，下
列分析正确的是（ ）
A．静止在地面上的桶没有惯性
B．人行走时鞋底受到的摩擦力是滑动摩擦力
C．人受到的重力和人对地面的压力是一对相互作用力
第2页（共25页）D．静止在水平地面上的桶受到的重力和支持力是一对平衡力
9．（3分）能源和信息在我们生活生产中越来越重要，下列说法中正确的是（ ）
A．可以利用月球作为微波通信的中继站
B．光在光导纤维中是通过光的反射传播的
C．水能是一次能源，所以水力发电产生的电能也是一次能源
D．原子核聚变和裂变能释放出惊人的能量，所以核能是可再生能源

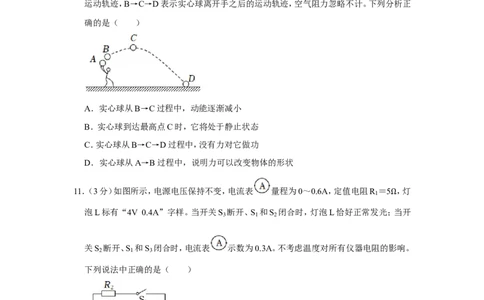

10．（3分）同学们在体育课进行实心球投掷训练，如图所示A→B表示实心球离开手之前的
运动轨迹，B→C→D表示实心球离开手之后的运动轨迹，空气阻力忽略不计。下列分析正
确的是（ ）
A．实心球从B→C过程中，动能逐渐减小
B．实心球到达最高点C时，它将处于静止状态
C．实心球从B→C→D过程中，没有力对它做功
D．实心球从A→B过程中，说明力可以改变物体的形状
11．（3分）如图所示，电源电压保持不变，电流表 量程为0～0.6A，定值电阻R ＝5 ，灯
1
泡L标有“4V 0.4A”字样。当开关S 断开、S 和S 闭合时，灯泡L恰好正常发光；Ω当开
3 1 2
关S 断开、S 和S 闭合时，电流表 示数为0.3A。不考虑温度对所有仪器电阻的影响。
2 1 3
下列说法中正确的是（ ）
A．电源电压是4V
B．R 的阻值是10
2
C．灯泡L的电阻值Ω是R
2
的2倍
D．当开关S 断开、S 和S 闭合时，电阻R 消耗的电功率是1.35W
2 1 3 2
第3页（共25页）12．（3分）小廖同学家里正在修建楼房，他通过调查了解到工人利用如图的装置，将重力为
900N的物体匀速提升了6m，工人对绳子施加的拉力F为475N。忽略绳重和机械之间的
一切摩擦。下列说法中正确的是（ ）
①拉力F做功为2850J
②动滑轮的重力为50N
③拉力F做的额外功为600J
④如用该装置匀速提升重力为950N的物体，则该滑轮组的机械效率为95%
A．①③ B．②④ C．①② D．③④
二、填空题（本大题共5小题，10空，每空2分，共20分）
13．（4分）三名宇航员翟志刚、王亚平和叶光富在“天宫一号”进行了“天空课堂第二课”
现场直播，是通过
实现天地间对话的。在2022年4月16日他们返回地球的过程中，以地面为参照物宇航员
们是 （选填“运动”或“静止”）的。
14．（4分）夏天气候炎热，小明为了解暑将一杯凉开水放入冰箱速冻成冰，这杯水凝固成冰
后质量 、密度 （选填“不变”、“变大”或“变小”）。
15．（4分）周末欧亮同学在家炒菜，在客厅看电视的妹妹闻到了香味，这属于分子的
现象。他在做汤菜时将2kg初温为20℃的水加热到100℃，在此过程中水吸收的热量为
J。[c水 ＝4.2×103J/（kg•℃）]
16．（4分）如图所示，电源电压U＝3V保持不变，滑动变阻器R 的规格为“20 1.5A”。当
2
Ω
开关S闭合、滑动变阻器滑片P位于A端时，电流表 的示数为0.3A，则定值电阻R ＝
1
。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表 的示数变
Ω化范围是 V。
第4页（共25页）17．（4分）如图所示，图甲是小东用弹簧测力计挂着一块不吸水的实心圆柱形合金体，从空
中逐渐浸入水中的情景。图乙是弹簧测力计示数F随该合金体逐渐浸入水中深度h的变
化图象。合金体从接触水面到刚浸没的过程中，受到的浮力逐渐 （选填“变大”、
“变小”或“不变”）。合金体的密度是 kg/m3。（g＝10N/kg，
水
＝
1.0×103kg/m3） ρ
三、解答与探究题（本大题共34分）（一）作图题（本题共2小题，每小题2分，共4分）
18．（2分）请你将某劳动实践基地室内的部分电路连接完整。
19．（2分）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人 和此时赛道对
她产生的摩擦力f的示意图。
第5页（共25页）（二）实验与探究题（本题共3小题，每小题6分，共18分）
20．（6分）在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进
行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在 ，目的是
。
（2）通过探究，记录并绘制了像距v与物距u之间的关系图象，如图甲所示，则该凸透镜的
焦距是 cm。
（3）当蜡烛在如图乙所示位置时，调节光屏的位置可在光屏上得到一个倒立、放大的实像，
生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理工
作的。
（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本
清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是
（选填“近视”或“远视”）眼镜。
（5）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作
为光源，其好处是 。
21．（6分）在“探究杠杆的平衡条件”实验中，小叶同学用刻度均匀的轻质杠杆完成以下实
验，已知每个钩码重0.5N。
第6页（共25页）（1）杠杆处于如图甲状态时，若要使杠杆在水平位置平衡，应将平衡螺母向 （选
填“左”或“右”）调节。杠杆是否处于水平位置平衡，是由杠杆与重垂线是否垂直来判
断的，这是利用了重力的方向总是 。
（2）小叶同学完成一次操作后，实验现象如图乙所示。记录的数据为：动力F ＝2N，动力
1
臂l ＝1cm；阻力F ＝1N，阻力臂l ＝2cm。他测出了这组数据后就得出了“动力+动力臂
1 2 2
＝阻力+阻力臂”的结论，你认为他的结论是 （选填“正确”或“错误”）的，理
由是 。
（3）小叶与同学又将实验改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个
与竖直方向夹角为 60°的拉力 F＝4N，杠杆恰好在水平位置平衡，此时杠杆为
（选填“省力”、“费力”或“等臂”）杠杆。若将该石块浸没在水中且不触底，要使杠杆
在水平位置再次平衡，应在 B 处竖直向上施加拉力为 N。（已知 石 ＝
2.0×103kg/m3， 水 ＝1.0×103kg/m3，g＝10N/kg） ρ
22．（6分）在电阻ρ一定时“探究电流与电压关系”的实验中，小凯所在的兴趣小组用导线将
开关、电源、定值电阻、电流表、电压表和规格为“20 2A”的滑动变阻器连接成如图所
示的电路。 Ω
（1）连接电路时，开关应处于 状态。连接好电路闭合开关前，滑动变阻器的滑片P
应置于 （选填“A”或“B”）端。
（2）小凯正准备闭合开关时，旁边的小兰急忙告诉他，电路连接有错，只要改接一根导线
就可以了。请你在图中把小凯接错的那根导线找出来，并打上“×”符号，再用画线代替
导线连接到正确的位置上。
（3）小凯排除故障闭合开关，调节滑动变阻器，得到的实验数据如表所示。
数据序号 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
第7页（共25页）①实验中，调节滑动变阻器滑片P的目的是 。
②分析表格中的数据可得出结论： 。
（4）小凯想将定值电阻换成小灯泡完成以上实验，但这种方案其实是不可行的，其原因主
要是 。
（三）计算题（本题共2小题，每小题6分，共12分；解答时应写出必要的文字说明和重要的
演算步骤，只写出最后答案不能得分，有数值计算的物理量必须写出数值和单位）
23．（6分）如图所示，水平桌面上有一个底面积为5.0×10﹣3m2、重力为15N的圆柱形容器，内
装有深度为0.1m、重力为5N的水，如图甲所示。现将一体积为1.20×10﹣4m3、重力为1.8N
不吸水的固体缓慢放入水中，水未溢出，静止时如图乙所示。不计容器壁的厚度， ＝
水
1.0×103kg/m3。求 ρ
（1）固体放入水中前，水对容器底的压强；
（2）固体放入水中静止后，容器对桌面的压强；
（3）固体放入水中静止后，容器底对它的支持力。
24．（6分）为加快构建清洁低碳安全高效新能源体系，国务院办公厅于2022年5月30日转
发了国家发改委能源局《关于促进新时代新能源高质量发展的实施方案》，将大力推动开
发新能源，引导全社会消费绿色电力。下表是我国自主研发的某新能源电动车的部分参数：
充电电压U 380V
充电电流I 100A
支付方式 刷卡支付、APP扫二维码（小程序）
安装方式 壁挂式、立柱式
第8页（共25页）电车将电能转换为机械能的效率 60%～75%
在该新能源电动车正常充电10min后，η求：
（1）电动车获得的电能；
（2）若获得的电能由完全燃烧热值为q＝4.0×107J/kg的燃油来提供，需要该燃油的质量；
（3）若该电动车在水平公路上匀速行驶受到的阻力为500N，电动车将电能转换为机械能
的效率为60%，该车能行驶的路程。
第9页（共25页）2022年四川省眉山市中考物理试卷
参考答案与试题解析
一、选择题（本大题共12个小题，1-12每小题3分，共计36分。在每小题列出的四个选项中，
只有一项符合题目要求）
1．（3分）下列有关声现象说法中正确的是（ ）
A．震耳欲聋——形容声音的音调很高
B．闻其声，知其人——是因为人与人的音色不同
C．教室内安装噪声监测装置——可以直接减弱噪声
D．医生利用超声波振动除去人体内的结石——是因为声能传递信息
【解答】解：A、震耳欲聋形容声音大，即声音的响度大，故A不正确；
B、音色是由发声体本身决定的一个特性，闻其声，知其人主要是根据声音的音色来判断，
故B正确；
C、在教室内安装噪声监测装置，只能检测出噪声的大小，不能减弱噪声，故C不正确；
D、医生利用超声波振动除去人体内的结石，是因为声能传递能量，故D不正确。
故选：B。
2．（3分）周末小明和妈妈在湖边树荫下乘凉观察到下列现象，其中由于光的折射而产生的是
（ ）
A．湖面波光粼粼
B．树荫下的圆形光斑
C．湖中鱼游“浅”底
D．湖中出现了天空中的白云
【解答】解：A、平静的湖面相当于是平面镜，看到波光粼粼，是由于光的镜面反射形成的，
故A不符合题意；
B、茂密树林下的圆心光斑是太阳通过树叶间的小空隙所成的像，即小孔成像，是由于光
的直线传播形成的，故B不符合题意；
C、湖中鱼游“浅”底，看到水中的鱼是由于光从水中斜射入空气中，进入人的眼睛的，是
光的折射现象形成的虚像，比鱼实际位置偏高（浅），故C符合题意；
D、湖中出现了天空中的白云，属于平面镜成像，是由于光的反射形成的虚像，故D不符合
题意。
第10页（共25页）故选：C。
3．（3分）下列中华古诗中涉及到的有关物质，对它形成的物态变化分析正确的是（ ）
A．“床前明月光，疑是地上霜”霜的形成过程是凝华现象
B．“青青园中葵，朝露待日晞”露的形成过程是汽化现象
C．“荷蓑出林春雨细，芦管卧吹莎草绿”雨的形成过程是升华现象
D．“青海长云暗雪山，孤城遥望玉门关”雪的形成过程是凝固现象
【解答】解：A、霜是从气态直接变成固态，属于凝华现象，故A正确；
B、露是空气中的水蒸气遇冷液化成小水珠，属于液化现象，故B错误；
C、雾是空气中的水蒸气遇冷液化成小水珠，属于液化现象，故C错误；
D、雪是从气态直接变成固态，属于凝华现象，故D错误。
故选：A。
4．（3 分）小王同学在做探究实验过程中，对下列四幅图读数正确的是（ ）
A．图甲物体长度为2.70cm
B．图乙温度计示数为32.0℃
C．图丙电流表示数为1.50A
D．图丁烧杯和液体总质量为62.2g
【解答】解：
A、刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度
尺的分度值为1mm；物体左侧与1.00cm对齐，右侧与2.70cm对齐，所以物体的长度为L
＝2.70cm﹣1.00cm＝1.70cm，故A错误；
B、温度计上10℃之间有5个小格，所以分度值为2℃，此时显示的温度是34℃，故B错误；
C、电流表选择的是0～0.6A量程，分度值为0.02A，此时的示数为0.3A，故C错误；
第11页（共25页）D、在标尺上，1g之间有5个小格，1个小格代表0.2g，即标尺的分度值为0.2g，烧杯的质
量是m＝50g+10g+2.2g＝62.2g，故D正确。
故选：D。
5．（3分）小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所
示电源电压U＝6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、
bc、ac两点之间的电压为U ＝6V、U ＝0V、U ＝6V。若电路只有一处故障，则应是（
ab bc ac
）
A．灯泡L 短路 B．灯泡L 断路 C．灯泡L 短路 D．开关S断路
1 1 2
【解答】解：据题意可知，两灯为串联，闭合开关时，发现两灯均不亮是电路中发生断路，该
同学测得U ＝6V，说明是电压表并联bc间电路断路，即灯泡L 断路，故B正确。
ab 1
故选：B。
6．（3分）家庭生活中使用的电风扇、空调和电吹风等用电器的电动机均为其主要元件之一，
下列四个实验应用了电动机工作原理的是（ ）
A． B．
C． D．
【解答】解：A、图中有电源，闭合开关后，通电导体在磁场中受力运动，揭示了电动机工作
原理，故A符合题意；
B、图中研究的是电磁铁磁性的强弱与电流大小、线圈匝数的关系，故B不符合题意；
C、图中没有电源，导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产
生了感应电流，这是电磁感应现象，是发电机的工作原理，故C不符合题意；
D、图中是奥斯特实验，说明了通电导线周围存在磁场，故D不符合题意。
第12页（共25页）故选：A。
7．（3分）人们在实际生活中使用下列设备时，所涉及到的能量转化正确的是（ ）
A．用天然气灶炒菜，是电能转化为内能
B．电梯运行过程中，是机械能转化为电能
C．用太阳能电池板，是太阳能转化为电能
D．秋千向下摆的过程中，是动能转化为重力势能
【解答】解：A、用天然气灶炒菜，消耗天然气的化学能，得到菜肴的内能，所以是化学能转
化为内能的过程，故A不正确；
B、电梯运行过程中，消耗电能，得到机械能，所以是电能转化为机械能的过程，故B不正
确；
C、太阳能电池板工作过程中，消耗太阳能，得到电能，所以是太阳能转化为电能的过程，
故C正确；
D、秋千向下摆的过程中，质量不变，速度增大，高度减小，所以是重力势能转化为动能的
过程，故D不正确。
故选：C。
8．（3分）小江和同学们参加劳动实践活动，在基地种菜的过程中涉及到的有关物理现象，下
列分析正确的是（ ）
A．静止在地面上的桶没有惯性
B．人行走时鞋底受到的摩擦力是滑动摩擦力
C．人受到的重力和人对地面的压力是一对相互作用力
D．静止在水平地面上的桶受到的重力和支持力是一对平衡力
【解答】解：
A、任何物体任何情况都有惯性，静止在地面上的桶有惯性，故A错误；
B、人正常步行时，鞋底受到的摩擦力是静摩擦力，故B错误；
C、人受到的重力和人对地面的压力方向相同，不是一对相互作用力，故C错误；
D、静止在水平地面上的桶受到的重力和地面对桶的支持力符合二力平衡的条件，是一对
平衡力，故D正确。
故选：D。
9．（3分）能源和信息在我们生活生产中越来越重要，下列说法中正确的是（ ）
A．可以利用月球作为微波通信的中继站
B．光在光导纤维中是通过光的反射传播的
第13页（共25页）C．水能是一次能源，所以水力发电产生的电能也是一次能源
D．原子核聚变和裂变能释放出惊人的能量，所以核能是可再生能源
【解答】解：A、由于月球离我们太远，不但传输信号延迟时间太长，信号衰减也较严重，失
真厉害，而且如果用月球作中继站，两个通信信号必须同时到达月球，故A错误；
B、激光在光导纤维中传播，是光的反射现象，故B正确；
C、水能可以从自然界中直接获得是一次能源，电能是由其他能源转化来的，属于二次能
源，故C错误；
D、核能不能从自然界源源不断地得到，属于不可再生能源，故D错误。
故选：B。
10．（3分）同学们在体育课进行实心球投掷训练，如图所示A→B表示实心球离开手之前的
运动轨迹，B→C→D表示实心球离开手之后的运动轨迹，空气阻力忽略不计。下列分析正
确的是（ ）
A．实心球从B→C过程中，动能逐渐减小
B．实心球到达最高点C时，它将处于静止状态
C．实心球从B→C→D过程中，没有力对它做功
D．实心球从A→B过程中，说明力可以改变物体的形状
【解答】解：A、实心球在上升过程中，因为质量不变、速度减小，所以实心球的动能减小，
故A正确；
B、实心球到达最高点C时，竖直方向的速度为0，但水平方向有速度，此时实心球只受重
力的作用，受力不平衡，不会处于静止状态，故B错误；
C、实心球因重力作用而下降，重力对其做功，故C错误；
D、实心球从A→B过程中，速度减小，方向改变，说明力可以改变物体的运动状态，故D
错误。
故选：A。
11．（3分）如图所示，电源电压保持不变，电流表 量程为0～0.6A，定值电阻R ＝5 ，灯
1
泡L标有“4V 0.4A”字样。当开关S 断开、S 和S 闭合时，灯泡L恰好正常发光；Ω当开
3 1 2
第14页（共25页）关S 断开、S 和S 闭合时，电流表 示数为0.3A。不考虑温度对所有仪器电阻的影响。
2 1 3
下列说法中正确的是（ ）
A．电源电压是4V
B．R 的阻值是10
2
C．灯泡L的电阻值Ω是R
2
的2倍
D．当开关S 断开、S 和S 闭合时，电阻R 消耗的电功率是1.35W
2 1 3 2
【解答】解：A、由图可知，当开关S 断开、S 和S 闭合时，R 与灯L串联，灯泡L正常发光，
3 1 2 1
灯泡L两端的电压U ＝4V，电路中的电流I＝I ＝0.4A，
L L
由I＝ 可知，R 两端的电压：U ＝IR ＝0.4A×5 ＝2V，
1 1 1
Ω
根据串联电路的电压特点可知，电源电压：U＝U +U ＝2V+4V＝6V，故A错误；
L 1
BD、当开关S 断开、S 和S 闭合时，R 、R 串联，电流表测量电路中的电流：I′＝I ＝I ＝
2 1 3 1 2 1 2
0.3A，
由I＝ 可知，R 两端的电压：U ′＝I R ＝0.3A×5 ＝1.5V，
1 1 1 1
Ω
根据串联电路的电压特点可知，R 两端的电压：U ＝U﹣U ′＝6V﹣1.5V＝4.5V，
2 2 1
由I＝ 可知，R 是阻值：R ＝ ＝ ＝15 ，故B错误；
2 2
Ω
电阻R 消耗的电功率P ＝U I ＝4.5V×0.3A＝1.35W，故D正确。
2 2 2 2
C、由I＝ 可知，灯泡L的电阻R ＝ ＝ ＝10 ，则灯泡L的电阻值步数R 的2
L 2
Ω
倍，故C错误；
故选：D。
12．（3分）小廖同学家里正在修建楼房，他通过调查了解到工人利用如图的装置，将重力为
900N的物体匀速提升了6m，工人对绳子施加的拉力F为475N。忽略绳重和机械之间的
第15页（共25页）一切摩擦。下列说法中正确的是（ ）
①拉力F做功为2850J
②动滑轮的重力为50N
③拉力F做的额外功为600J
④如用该装置匀速提升重力为950N的物体，则该滑轮组的机械效率为95%
A．①③ B．②④ C．①② D．③④
【解答】解：①由图知，使用滑轮组承担物重的绳子股数n＝2，拉力移动距离s＝2h，拉力
F做功：
W总 ＝Fs＝475N×2×6m＝5700J，故①错误；
②不计绳重和摩擦时，由F＝ （G+G轮 ）可得，动滑轮的重力：
G动 ＝nF﹣G＝2×475N﹣900N＝50N，故②正确；
③有用功W有 ＝Gh＝900N×6m＝5400J，
拉力F做的额外功W额 ＝W总 ﹣W有 ＝5700J﹣5400J＝300J，故③错误；
④滑轮组的机械效率 ＝ ×100%＝ ×100%＝ ×100%＝
η
×100%＝95%，故④正确。
故选：B。
二、填空题（本大题共5小题，10空，每空2分，共20分）
13．（4分）三名宇航员翟志刚、王亚平和叶光富在“天宫一号”进行了“天空课堂第二课”
现场直播，是通过 电磁波
实现天地间对话的。在2022年4月16日他们返回地球的过程中，以地面为参照物宇航员
们是 运动 （选填“运动”或“静止”）的。
【解答】解：电磁波能够在真空中传播，也能传递信息。“天空课堂第二课”现场直播，是
第16页（共25页）通过电磁波实现天地间对话的；
在宇航员返回地球的过程中，以地面为参照物，宇航员们的位置不断变化，所以是运动的。
故答案为：电磁波；运动。
14．（4分）夏天气候炎热，小明为了解暑将一杯凉开水放入冰箱速冻成冰，这杯水凝固成冰
后质量 不变 、密度 变小 （选填“不变”、“变大”或“变小”）。
【解答】解：（1）水结冰后，状态发生变化，物质多少没有变化，所以质量不变；
（2）水结冰时，质量不变，体积膨胀，由公式 ＝ 知：密度变小。
ρ
故答案为：不变；变小。
15．（4分）周末欧亮同学在家炒菜，在客厅看电视的妹妹闻到了香味，这属于分子的 扩散
现象。他在做汤菜时将2kg初温为20℃的水加热到100℃，在此过程中水吸收的热量为
6.72×10 5 J。[c水 ＝4.2×103J/（kg•℃）]
【解答】解：
（1）由于饭菜中的芳香类物质分子不停地做无规则运动，通过扩散现象充满整个房间，在
客厅看电视的妹妹闻到了香味；
（2）水吸收的热量：Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝
6.72×105J。
故答案为：扩散；6.72×105。
16．（4分）如图所示，电源电压U＝3V保持不变，滑动变阻器R 的规格为“20 1.5A”。当
2
Ω
开关S闭合、滑动变阻器滑片P位于A端时，电流表 的示数为0.3A，则定值电阻R ＝
1
10 。当开关S闭合时，滑动变阻器滑片P从A端移至B端的过程中，电压表 的示
数变Ω化范围是 3V ～ 1 V。
【解答】解：由图知当开关S闭合、滑动变阻器滑片P位于A端时，电路只有定值电阻R
1
工作，电压表测量电源电压电压，示数为3V，电流表测量电路中的电流；
第17页（共25页）根据欧姆定律I＝ 知定值电阻：
R ＝ ＝ ＝10 ；
1
Ω
当滑动变阻器滑片P移至B端时，定值电阻和滑动变阻器的总电阻串联，电压表测量定值
电阻R 两端的电压，此时电路中的电流为：
1
I ＝ ＝ ＝0.1A，
2
此时定值电阻R 两端的电压为：
1
U ＝I R ＝0.1A×10 ＝1V，即电压表的示数为1V，
1 2 1
所以滑动变阻器滑片Ω P从A端移至B端的过程中，电压表的示数变化范围是3V～1V。
故答案为：10；3V～1。
17．（4分）如图所示，图甲是小东用弹簧测力计挂着一块不吸水的实心圆柱形合金体，从空
中逐渐浸入水中的情景。图乙是弹簧测力计示数F随该合金体逐渐浸入水中深度h的变
化图象。合金体从接触水面到刚浸没的过程中，受到的浮力逐渐 变大 （选填“变大”、
“变小”或“不变”）。合金体的密度是 4.0×1 0 3 kg/m3。（g＝10N/kg， 水 ＝
1.0×103kg/m3） ρ
【解答】解：（1）由图乙知10～20cm段，合金体从接触水面到刚浸没，排开液体的体积逐渐
变大，测力计示数变小，由称重法测浮力F浮 ＝G﹣F，合金块受到的浮力变大；
（2）由称重法测浮力，合金块浸没时受到的浮力是：
F浮 ＝G﹣F＝2.0N﹣1.5N＝0.5N；
由阿基米德原理，排开液体的体积即合金块的体积是：
V＝V排 ＝ ＝ ＝5×10﹣5m3；
第18页（共25页）由图乙可知圆柱形合金体的重力G＝2N，
圆柱形合金体的密度是：
＝ ＝ ＝4×103kg/m3。
故答案为：变大；4.0×103。
三、解答与探究题（本大题共34分）（一）作图题（本题共2小题，每小题2分，共4分）
18．（2分）请你将某劳动实践基地室内的部分电路连接完整。
【解答】解：灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的
螺旋套。三孔插座的接法：左边接零线，右边接火线，中间接地线。据此连接电路，如图。
19．（2分）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人 和此时赛道对
她产生的摩擦力f的示意图。
【解答】解：重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；
运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用f表示，两个力的作用点
都标在运动员的重心上，如图所示：
第19页（共25页）。
（二）实验与探究题（本题共3小题，每小题6分，共18分）
20．（6分）在一次物理实验探究课上，某学习小组在“探究凸透镜成像的规律”实验中，进
行了如下操作：
（1）安装并调节烛焰、凸透镜和光屏的位置，使它们三者中心大致在 同一高度 ，目的
是 像能成在光屏的中心 。
（2）通过探究，记录并绘制了像距v与物距u之间的关系图象，如图甲所示，则该凸透镜的
焦距是 1 0 cm。
（3）当蜡烛在如图乙所示位置时，调节光屏的位置可在光屏上得到一个倒立、放大的实像，
生活中的 投影仪 （选填“照相机”、“投影仪”或“放大镜”）就是利用该成像原理
工作的。
（4）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本
清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰了，说明该物理老师的眼镜是
近视 （选填“近视”或“远视”）眼镜。
（5）学生发现蜡烛燃烧产生的异味令人难受，经讨论大家认为可利用LED灯替代蜡烛作
为光源，其好处是 便于观察 。
【解答】解：（1）根据实验的要求，让像成在光屏的中心，必须使烛焰、凸透镜和光屏三者的
中心放在同一高度上；
（2）由图甲可知，u＝v＝2f＝20cm，所以f＝10cm；
（3）当蜡烛放在如图乙所示位置时，物距为50cm﹣35cm＝15cm，焦距为10cm，此时的物
第20页（共25页）距大于一倍焦距小于二倍焦距，调节光屏，能在光屏上得到一个倒立、放大的实像，应用
是投影仪；
（4）将老师的眼镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，向右移动光屏
又发现清晰的像，说明老师所戴眼镜的镜片，对光线起了发散作用，则为凹透镜。
（5）蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染、有利于健康等。
故答案为：（1）同一高度；像能成在光屏的中心；（2）10；（3）投影仪；（4）近视；（5）便于观
察
21．（6分）在“探究杠杆的平衡条件”实验中，小叶同学用刻度均匀的轻质杠杆完成以下实
验，已知每个钩码重0.5N。
（1）杠杆处于如图甲状态时，若要使杠杆在水平位置平衡，应将平衡螺母向 右 （选填
“左”或“右”）调节。杠杆是否处于水平位置平衡，是由杠杆与重垂线是否垂直来判断
的，这是利用了重力的方向总是 竖直向下 。
（2）小叶同学完成一次操作后，实验现象如图乙所示。记录的数据为：动力F ＝2N，动力
1
臂l ＝1cm；阻力F ＝1N，阻力臂l ＝2cm。他测出了这组数据后就得出了“动力+动力臂
1 2 2
＝阻力+阻力臂”的结论，你认为他的结论是 错误 （选填“正确”或“错误”）的，
理由是 不同的物理量不能相加减 。
（3）小叶与同学又将实验改装成图丙，在A处正下方悬挂一不吸水的石块，B处施加一个
与竖直方向夹角为60°的拉力F＝4N，杠杆恰好在水平位置平衡，此时杠杆为 等臂
（选填“省力”、“费力”或“等臂”）杠杆。若将该石块浸没在水中且不触底，要使杠杆
在水平位置再次平衡，应在B处竖直向上施加拉力为 2 N。（已知 石 ＝2.0×103kg/m3，
水 ＝1.0×103kg/m3，g＝10N/kg） ρ
ρ【解答】解：（1）如图甲所示，杠杆处于向左倾斜，故平衡螺母要向右调节；
由于重力方向总是竖直向下，和水平线相互垂直，所以可以根据杠杆与重垂线是否垂直来
判断杠杆是否处于水平位置平衡；
第21页（共25页）（2）小叶得出了“动力+动力臂＝阻力+阻力臂”的结论，这个结论是错误的，因为不同的
物理量不能相加减；
（3）杠杆的支点在O点，阻力为石块重力，阻力臂为OA，由第（2）可知每格是0.5cm，故
OA＝1cm；动力为F，动力臂为OB× ＝1cm；动力臂和阻力臂相等，所以为等臂杠杆；
杠杆的平衡原理可知：F×1cm＝G×1cm，G＝F＝4N；
石头的体积V＝ ＝ ＝2×10﹣4m3，
当石块完全浸没水中，排开水的体积V排 ＝V＝2×10﹣4m3，
石块受到浮力F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×2×10﹣4m3＝2N；
对石头进行受力分析ρ：重力，绳子拉力和浮力。
绳子拉力F拉 ＝G﹣F浮 ＝4N﹣2N＝2N；
由杠杆的平衡条件可知：F拉×1cm＝F′×2cm，解得F′＝1N；
故答案为：（1）右；竖直向下；（2）错误；不同的物理量不能相加减；（3）等臂；1。
22．（6分）在电阻一定时“探究电流与电压关系”的实验中，小凯所在的兴趣小组用导线将
开关、电源、定值电阻、电流表、电压表和规格为“20 2A”的滑动变阻器连接成如图所
示的电路。 Ω
（1）连接电路时，开关应处于 断开 状态。连接好电路闭合开关前，滑动变阻器的滑片
P应置于 A （选填“A”或“B”）端。
（2）小凯正准备闭合开关时，旁边的小兰急忙告诉他，电路连接有错，只要改接一根导线
就可以了。请你在图中把小凯接错的那根导线找出来，并打上“×”符号，再用画线代替
导线连接到正确的位置上。
（3）小凯排除故障闭合开关，调节滑动变阻器，得到的实验数据如表所示。
数据序号 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
①实验中，调节滑动变阻器滑片P的目的是 改变通过定值电阻的电流和两端的电压
。
②分析表格中的数据可得出结论： 电阻一定时，电流与电压成正比 。
（4）小凯想将定值电阻换成小灯泡完成以上实验，但这种方案其实是不可行的，其原因主
第22页（共25页）要是 灯泡的电阻随温度的变化而变化 。
【解答】解：（1）在连接实物图的时候，要把开关断开，滑动变阻器滑片滑到阻值最大处，图
中下接线在B点，故滑片P应置于A处；
（2）图中电流表和定值电阻并联，要改为串联，如图所示；
；
（3）①探究电流和电压关系，滑动变阻器的作用是改变通过定值电阻的电流和两端的电
压；
②分析表格中的数据可知：电压和电流的比值为定值，故结论为：电阻一定时，电流与电
压成正比；
（4）小灯泡的阻值随温度的变化而变化，其电阻不是定值，所以这种方案其实是不可行的。
故答案为：（1）断开；A；（2）如图所示；（3）①改变通过定值电阻的电流和两端的电压；
②电阻一定时，电流与电压成正比；（4）灯泡的电阻随温度的变化而变化。
（三）计算题（本题共2小题，每小题6分，共12分；解答时应写出必要的文字说明和重要的
演算步骤，只写出最后答案不能得分，有数值计算的物理量必须写出数值和单位）
23．（6分）如图所示，水平桌面上有一个底面积为5.0×10﹣3m2、重力为15N的圆柱形容器，内
装有深度为0.1m、重力为5N的水，如图甲所示。现将一体积为1.20×10﹣4m3、重力为1.8N
不吸水的固体缓慢放入水中，水未溢出，静止时如图乙所示。不计容器壁的厚度， ＝
水
1.0×103kg/m3。求 ρ
第23页（共25页）（1）固体放入水中前，水对容器底的压强；
（2）固体放入水中静止后，容器对桌面的压强；
（3）固体放入水中静止后，容器底对它的支持力。
【解答】解：（1）固体放入水中前，水对容器底的压强p＝ gh＝1.0×103kg/m3×10N/kg×0.1m
＝103Pa； ρ
（2）固体放入水中后，水未溢出，故容器对桌面的压力F＝G水+G容+G＝5N+15N+1.8N＝
21.8N；
）固体放入水中静止后，容器对桌面的压强p′＝ ＝ ＝4.36×103Pa；
（3）固体放入水中后，固体排开水的体积和固体体积相等，
固体受到的浮力F浮 ＝ gV排 ＝1.0×103kg/m3×10N/kg×1.20×10﹣4m3＝1.2N；
固体静止时受到竖直向ρ下的重力和竖直向上的浮力、支持力作用，由力的平衡条件可得，
固体受到的支持力F支 ＝G﹣F浮 ＝1.8N﹣1.2N＝0.6N。
答：（1）固体放入水中前，水对容器底的压强是103Pa；
（2）固体放入水中静止后，容器对桌面的压强是4.36×103Pa；
（3）固体放入水中静止后，容器底对它的支持力是0.6N。
24．（6分）为加快构建清洁低碳安全高效新能源体系，国务院办公厅于2022年5月30日转
发了国家发改委能源局《关于促进新时代新能源高质量发展的实施方案》，将大力推动开
发新能源，引导全社会消费绿色电力。下表是我国自主研发的某新能源电动车的部分参数：
充电电压U 380V
充电电流I 100A
支付方式 刷卡支付、APP扫二维码（小程序）
安装方式 壁挂式、立柱式
电车将电能转换为机械能的效率 60%～75%
在该新能源电动车正常充电10min后，η求：
（1）电动车获得的电能；
（2）若获得的电能由完全燃烧热值为q＝4.0×107J/kg的燃油来提供，需要该燃油的质量；
第24页（共25页）（3）若该电动车在水平公路上匀速行驶受到的阻力为500N，电动车将电能转换为机械能
的效率为60%，该车能行驶的路程。
【解答】解：（1）新能源电动车正常充电10min后，电动车获得的电能：W电 ＝UIt＝
380V×100A×10×60s＝2.28×107J；
（2）根据题意，燃油完全燃烧放热的热量Q放 ＝W电 ＝2.28×107J；
由Q放 ＝mq可知，燃油的质量：m＝ ＝ ＝0.57kg；
（3）由 ＝ 可知，电动车获得的机械能：W 机械 ＝ W 电 ＝60%×2.28×107J＝
η η
1.368×107J；
电动车在水平公路上匀速行驶，牵引力F＝f＝500N，
由W＝Fs可知，该车能行驶的路程：s＝ ＝2.736×104m。
答：（1）电动车获得的电能为2.28×107J；
（2）需要该燃油的质量为0.57kg
（3）该车能行驶的路程为2.736×104m。
第25页（共25页）
