2022年四川省广元市中考物理试卷
一、选择题（下列每小题给出的四个选项中，只有一个选项最符合题意，不选、错选、多选均不
得分。每小题3分，共36分）
1．（3分）下列叙述与实际相符的是（ ）
A．华为手机的质量约为5kg
B．人的正常体温是37℃左右（口腔温度）
C．我国海域深处蕴藏的大量“可燃冰”属于可再生能源
D．LED灯的核心元件是发光二极管，二极管主要材料是超导体

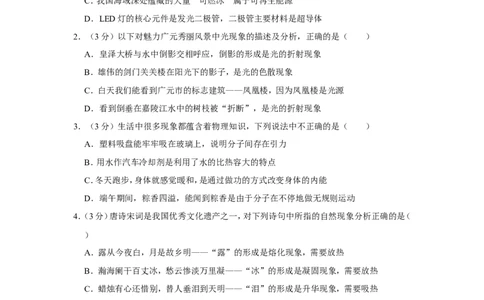

2．（3分）以下对魅力广元秀丽风景中光现象的描述及分析，正确的是（ ）
A．皇泽大桥与水中倒影交相呼应，倒影的形成是光的折射现象
B．雄伟的剑门关关楼在阳光下的影子，是光的色散现象
C．白天我们能看到广元市的标志建筑——凤凰楼，因为凤凰楼是光源
D．看到倒垂在嘉陵江水中的树枝被“折断”，是光的折射现象
3．（3分）生活中很多现象都蕴含着物理知识，下列说法中不正确的是（ ）
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．用水作汽车冷却剂是利用了水的比热容大的特点
C．冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能
D．端午期间，粽香四溢，能闻到粽香是由于分子在不停地做无规则运动
4．（3分）唐诗宋词是我国优秀文化遗产之一，对下列诗句中所指的自然现象分析正确的是（
）
A．露从今夜白，月是故乡明——“露”的形成是熔化现象，需要放热
B．瀚海阑干百丈冰，愁云惨淡万里凝——“冰”的形成是凝固现象，需要放热
C．蜡烛有心还惜别，替人垂泪到天明——“泪”的形成是升华现象，需要吸热
D．月落乌啼霜满天，江枫渔火对愁眠——“霜”的形成是凝固现象，需要吸热
5．（3分）下面几个实验探究中，采用了相同研究方法的是（ ）
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④ B．②和③ C．①和③ D．②和④
第1页（共27页）6．（3分）某同学在整理自己的上课笔记时，发现以下记录中有一条错误笔记，该条笔记是（
）
A．同一密度计在不同液体中受到的浮力大小不相等
B．通过拍打窗帘清除它上面的浮灰是利用了惯性
C．高台跳水运动员在空中下落的过程中，动能逐渐增大
D．运动的小铁球受旁边磁铁吸引而转弯，说明力可以改变物体的运动状态
7．（3分）毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（ ）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
8．（3分）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆
ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（ ）
A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同

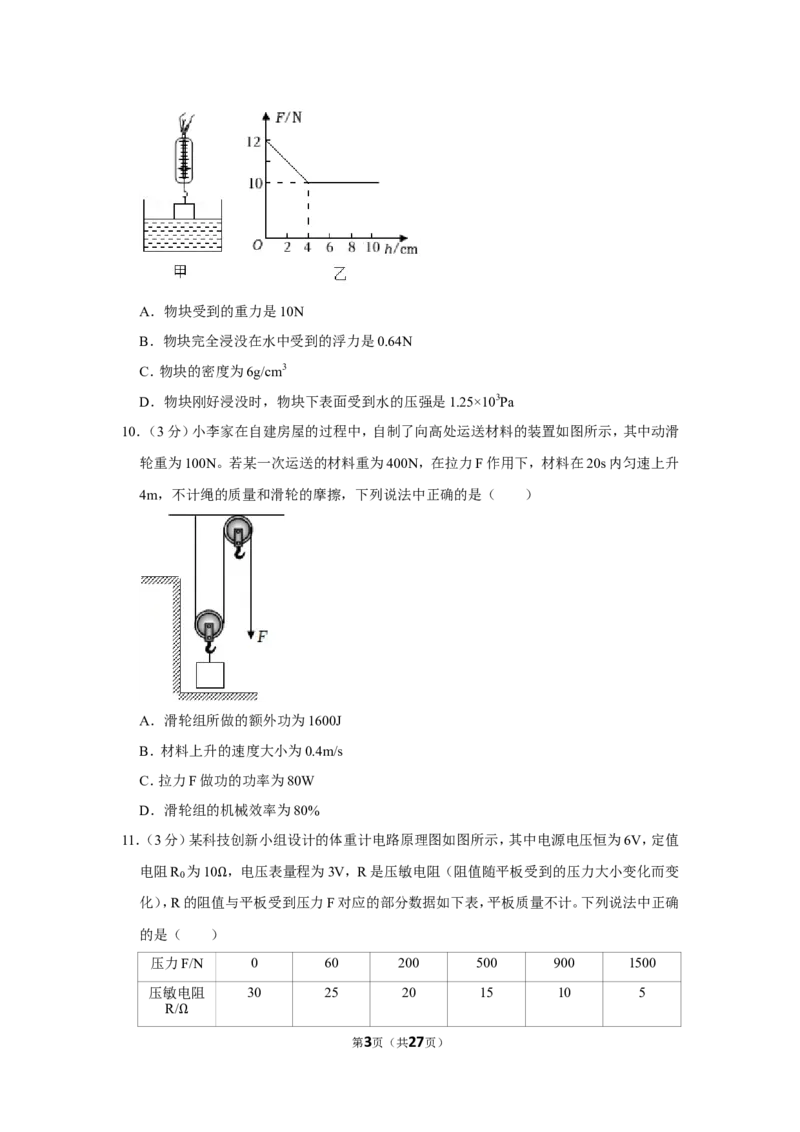

9．（3分）在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，使物块下表
面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块
下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g
取10N/kg，水的密度是1.0×103kg/m3。下列说法中正确的是（ ）
第2页（共27页）A．物块受到的重力是10N
B．物块完全浸没在水中受到的浮力是0.64N
C．物块的密度为6g/cm3
D．物块刚好浸没时，物块下表面受到水的压强是1.25×103Pa
10．（3分）小李家在自建房屋的过程中，自制了向高处运送材料的装置如图所示，其中动滑
轮重为100N。若某一次运送的材料重为400N，在拉力F作用下，材料在20s内匀速上升
4m，不计绳的质量和滑轮的摩擦，下列说法中正确的是（ ）
A．滑轮组所做的额外功为1600J
B．材料上升的速度大小为0.4m/s
C．拉力F做功的功率为80W
D．滑轮组的机械效率为80%
11．（3分）某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值
电阻R 为10 ，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变
0
化），R的阻值Ω与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确
的是（ ）
压力F/N 0 60 200 500 900 1500
压敏电阻 30 25 20 15 10 5
R/
Ω 第3页（共27页）A．体重计读数越大，R的阻值就越大
B．体重计读数越大，电路的总功率就越小
C．当电压表的值为2.4V时，称得的体重为500N
D．体重计能称量的最大值是1500N
12．（3分）如图甲所示电路中，电阻R ＝2 ，R 是0～10 的滑动变阻器，电源电压恒为6V。
1 3
已知滑片每滑动1cm时，R 接入电路的Ω阻值变化1 ，Ω滑片距离a端的长度设为x；闭合开
3
关，R 的滑片滑动过程中，电压表V 示数U与x的Ω图像如图乙所示。下列说法中正确的
3 1
是（ ）
A．R ＝12
2
B．当x＝2Ωcm时，电阻R
1
的功率为0.5W
C．当x＝10cm时，电压表V 的读数为5.4V
2
D．移动滑片的过程中，电阻R 功率的最大值为0.72W
2
二、填空题（每空2分，本题共28分）
13．（4分）2022年3月23日，翟志刚、王亚平和叶光富进行了第二次“天宫授课”，他们的
声音信号和图像信号以 为载体传回地球，我们根据 的不同来分辨他们
的声音。
14．（4分）“钻木取火”过程中的能量转化与四冲程热机的 冲程的能量转化方式相
同；热机工作过程中有大量的能量损失，其中 带走的能量最多。
第4页（共27页）15．（4分）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成
的像是 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐
（选填“变大”、“变小”或“不变”）。
16．（4分）2022年春，广元组织医疗队援助新冠肺炎疫情严重的地区，医疗队乘坐的大巴车
总重为2×105N，车轮与地面的总接触面积为0.4m2，当大巴车静止在水平路面时，对路面
的压强为 Pa；大巴车在高速公路上加速超越前车时，两车间的气流速度增大，两
车间气流的压强 （选填“增大”、“减小”或“不变”）。
17．（4分）小红在家用天然气灶烧开水，在标准大气压下，5kg水从20℃加热至沸腾，完全燃
烧了0.1m3的天然气，此过程中，水吸收的热量是 J，天然气灶烧水的热效率为
。[水的比热容为4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]

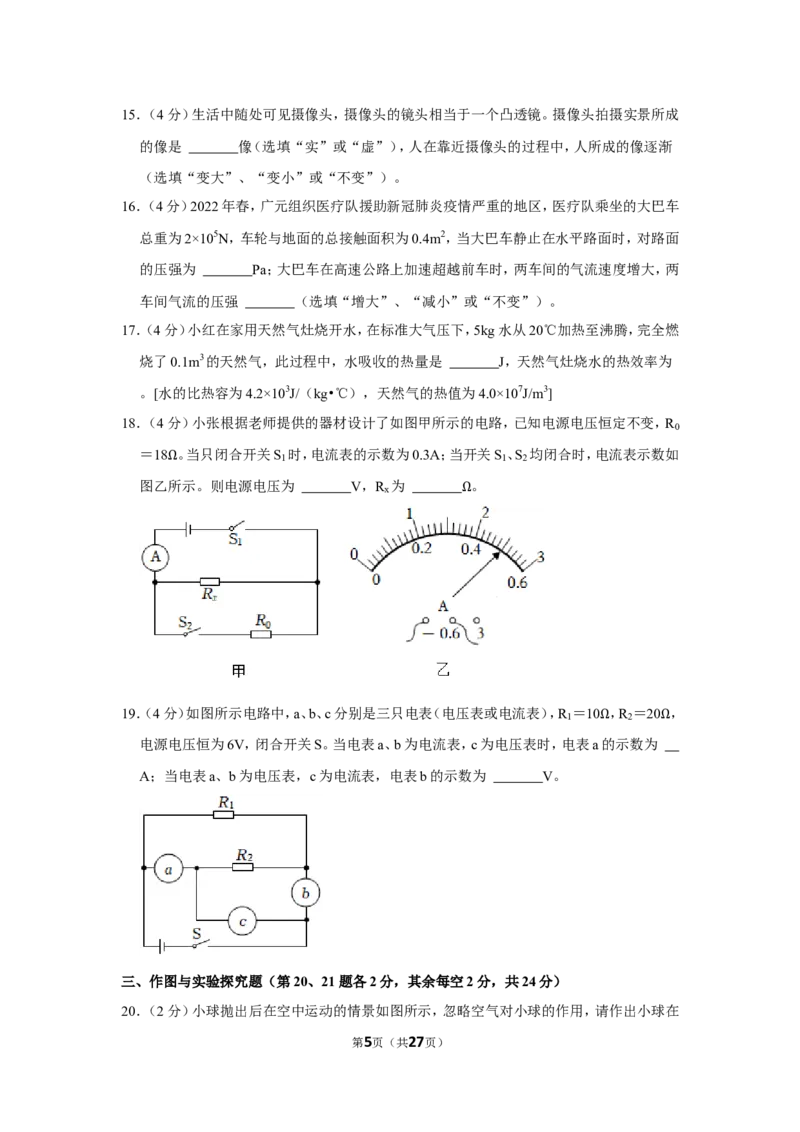

18．（4分）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R
0
＝18 。当只闭合开关S 时，电流表的示数为0.3A；当开关S 、S 均闭合时，电流表示数如
1 1 2
图乙Ω所示。则电源电压为 V，R 为 。
x
Ω
19．（4分）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R ＝10 ，R ＝20 ，
1 2
电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表aΩ的示数为 Ω
A；当电表a、b为电压表，c为电流表，电表b的示数为 V。
三、作图与实验探究题（第20、21题各2分，其余每空2分，共24分）

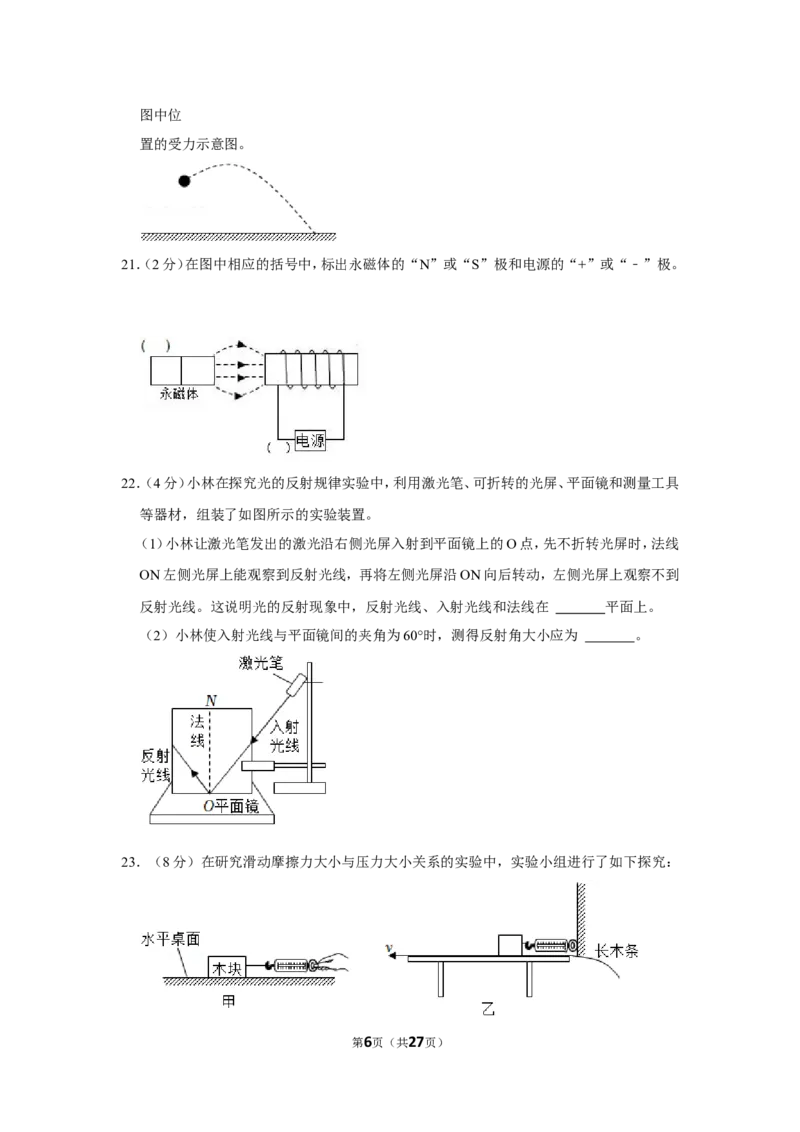

20．（2分）小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出小球在
第5页（共27页）图中位
置的受力示意图。
21．（2分）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。
22．（4分）小林在探究光的反射规律实验中，利用激光笔、可折转的光屏、平面镜和测量工具
等器材，组装了如图所示的实验装置。
（1）小林让激光笔发出的激光沿右侧光屏入射到平面镜上的O点，先不折转光屏时，法线
ON左侧光屏上能观察到反射光线，再将左侧光屏沿ON向后转动，左侧光屏上观察不到
反射光线。这说明光的反射现象中，反射光线、入射光线和法线在 平面上。
（2）小林使入射光线与平面镜间的夹角为60°时，测得反射角大小应为 。
23．（8分）在研究滑动摩擦力大小与压力大小关系的实验中，实验小组进行了如下探究：
第6页（共27页）（1）为了测量滑动摩擦力的大小，实验小组组装了如图甲所示的装置。实验中，水平拉动
弹簧测力计，使木块做匀速直线运动，弹簧测力计示数 （选填“大于”“等于”
或“小于”）木块受到滑动摩擦力的大小，其中依据的实验原理是 。
（2）上述实验中，拉动木块做匀速直线运动时，容易出现弹簧测力计示数不稳定的现象，
为了解决这个问题，实验小组设计了如图乙所示的实验装置：粗糙程度均匀的长布条放在
水平桌面上，木块放在长布条上，弹簧测力计一端固定，另一端与木块相连，且保持水平
状态。
①将一个重力G＝2N的木块放在长布条上，一位同学水平向左拉动长布条，另一位同学
在木块相对桌面 时，记录弹簧测力计的示数F。
②再将相同的木块逐次逐个叠放在木块上，多次实验，并将数据填入下表中：
木块的重力 2 4 6 8 10
G/N
弹簧测力计的 0.8 1.6 2.4 3.2 4.0
示数F/N
分析实验数据可知，在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成 。
24．（8分）小莉在测量小灯泡的实际电功率实验中，实验器材有：电压恒为3V的电源一个、
规格相同的小灯泡两个、电压表一个、电流表一个、滑动变阻器一个、开关一个、导线若干。

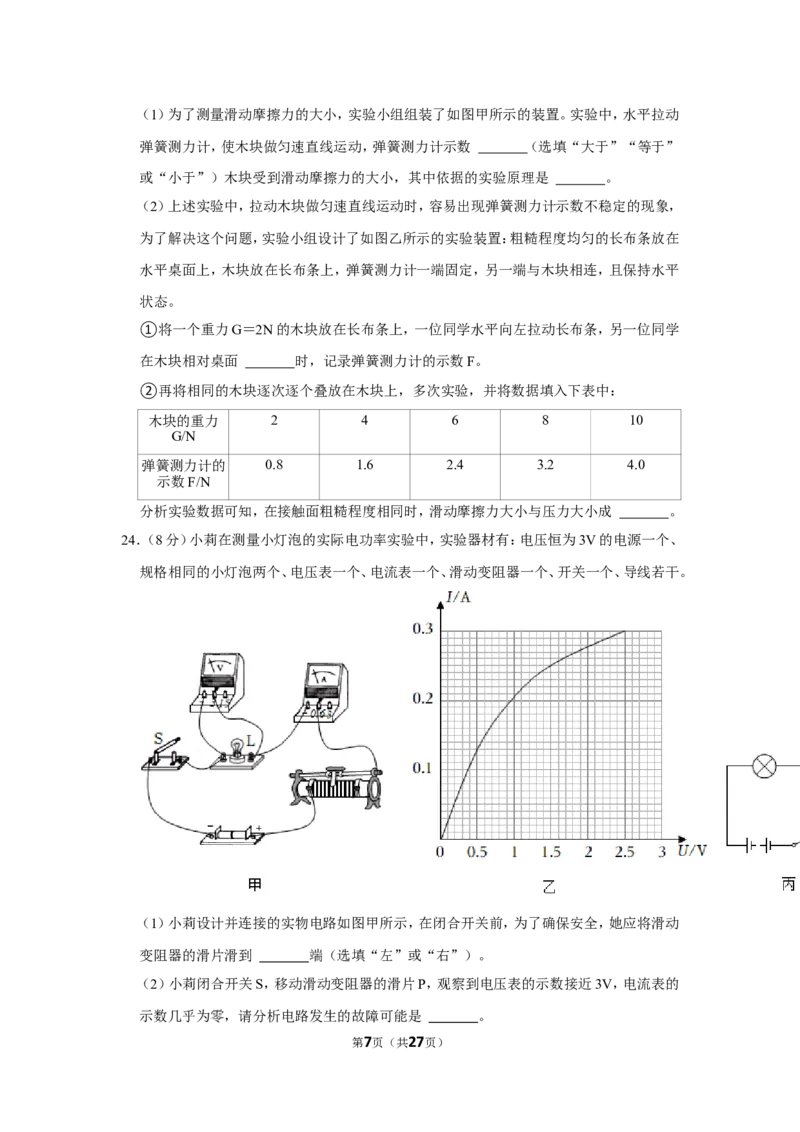

（1）小莉设计并连接的实物电路如图甲所示，在闭合开关前，为了确保安全，她应将滑动
变阻器的滑片滑到 端（选填“左”或“右”）。
（2）小莉闭合开关S，移动滑动变阻器的滑片P，观察到电压表的示数接近3V，电流表的
示数几乎为零，请分析电路发生的故障可能是 。
第7页（共27页）（3）小莉排除故障后继续实验，经过多次测量，得到小灯泡的I﹣U图像如图乙所示，请你
结合图像计算当U＝2.0V时，小灯泡的实际功率大小为 W。
（4）完成上述实验操作后，小莉利用已有的实验器材设计了如图丙所示的电路，闭合开关，
待电路稳定后，其中一只灯泡的电阻为 。
四、解答题（解答应写出必要的文字说明、公式、演算Ω步骤、数值和单位。每小题6分，共12
分）

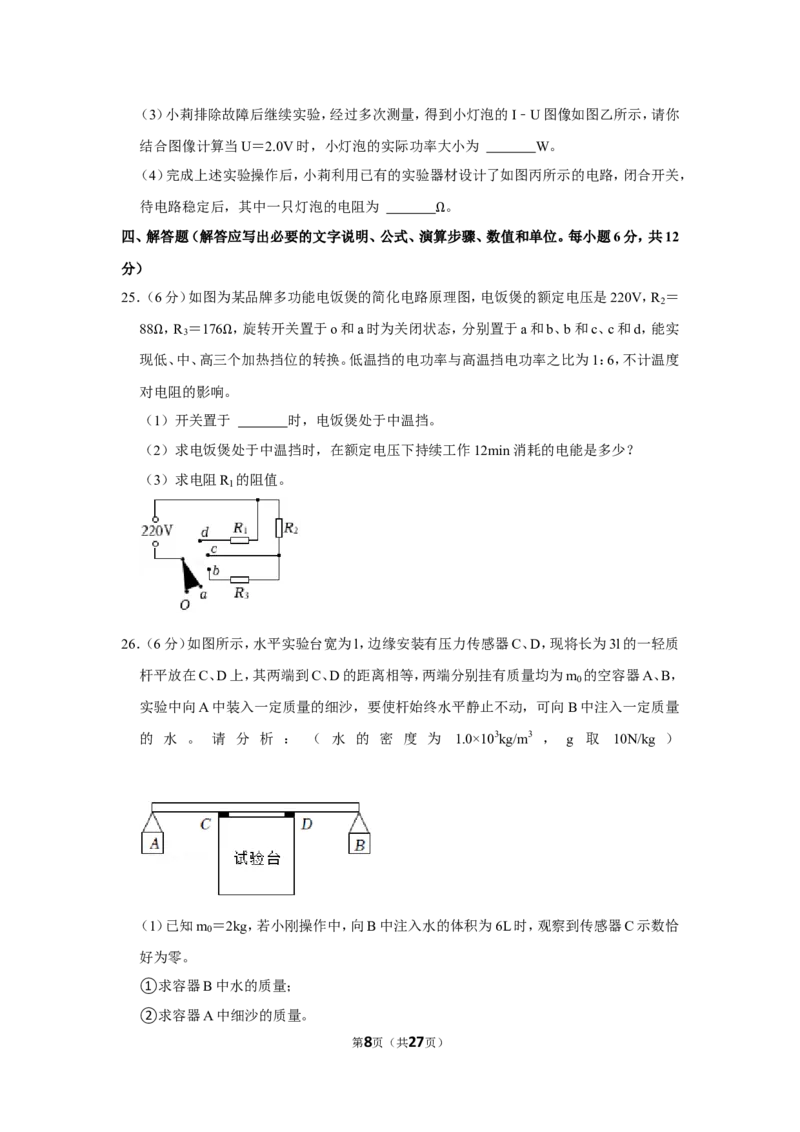

25．（6分）如图为某品牌多功能电饭煲的简化电路原理图，电饭煲的额定电压是220V，R ＝
2
88 ，R ＝176 ，旋转开关置于o和a时为关闭状态，分别置于a和b、b和c、c和d，能实
3
现Ω低、中、高三Ω个加热挡位的转换。低温挡的电功率与高温挡电功率之比为1：6，不计温度
对电阻的影响。
（1）开关置于 时，电饭煲处于中温挡。
（2）求电饭煲处于中温挡时，在额定电压下持续工作12min消耗的电能是多少？
（3）求电阻R 的阻值。
1
26．（6分）如图所示，水平实验台宽为l，边缘安装有压力传感器C、D，现将长为3l的一轻质
杆平放在C、D上，其两端到C、D的距离相等，两端分别挂有质量均为m 的空容器A、B，
0
实验中向A中装入一定质量的细沙，要使杆始终水平静止不动，可向B中注入一定质量
的 水 。 请 分 析 ： （ 水 的 密 度 为 1.0×103kg/m3 ， g 取 10N/kg ）
（1）已知m ＝2kg，若小刚操作中，向B中注入水的体积为6L时，观察到传感器C示数恰
0
好为零。
①求容器B中水的质量；
②求容器A中细沙的质量。
第8页（共27页）（2）若小明操作中，向A中装入细沙的质量为m（m ＞0），求杆始终水平静止不动时，B
A A
中注入水的质量范围（结果用m 、m 表示）。
A 0
第9页（共27页）2022年四川省广元市中考物理试卷
参考答案与试题解析
一、选择题（下列每小题给出的四个选项中，只有一个选项最符合题意，不选、错选、多选均不
得分。每小题3分，共36分）
1．（3分）下列叙述与实际相符的是（ ）
A．华为手机的质量约为5kg
B．人的正常体温是37℃左右（口腔温度）
C．我国海域深处蕴藏的大量“可燃冰”属于可再生能源
D．LED灯的核心元件是发光二极管，二极管主要材料是超导体
【解答】解：A、一个苹果的质量约200g，一般手机质量与此差不多，在200g＝0.2kg左右，
故A错误；
B、人的正常体温是37℃左右。故B正确；
C、“可燃冰”属于不可再生能源，故C错误；
D、“制作二极管的主要材料是半导体材料，常用的有：硅、锗等材料，故D错误。
故选：B。
2．（3分）以下对魅力广元秀丽风景中光现象的描述及分析，正确的是（ ）
A．皇泽大桥与水中倒影交相呼应，倒影的形成是光的折射现象
B．雄伟的剑门关关楼在阳光下的影子，是光的色散现象
C．白天我们能看到广元市的标志建筑——凤凰楼，因为凤凰楼是光源
D．看到倒垂在嘉陵江水中的树枝被“折断”，是光的折射现象
【解答】解：A、平静的湖面相当于平面镜，倒影的形成是光的反射现象，故A错误；
B、光照射下，剑门关关楼的影子是由于光的直线传播形成的，故B错误；
C、标志性建筑不会发光，所以不是光源，白天我们能看到凤凰楼是因为该建筑反射的光
线进入我们的眼睛，故C错误；
D、看到倒垂在嘉陵江水中的树枝被“折断”，是光的折射现象，故D正确。
故选：D。
3．（3分）生活中很多现象都蕴含着物理知识，下列说法中不正确的是（ ）
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．用水作汽车冷却剂是利用了水的比热容大的特点
第10页（共27页）C．冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能
D．端午期间，粽香四溢，能闻到粽香是由于分子在不停地做无规则运动
【解答】解：A、塑料吸盘能牢牢吸在玻璃上，是利用大气压的作用，故A不正确；
B、用水作汽车冷却剂是利用了水的比热容大的特点，在同等情况下，能够吸收较多的热
量，故B正确；
C、冬天跑步，身体就感觉暖和，是通过做功的方式改变身体的内能，故C正确；
D、粽香四溢，能闻到粽香是由于分子在不停地做无规则运动，故D正确。
故选：A。
4．（3分）唐诗宋词是我国优秀文化遗产之一，对下列诗句中所指的自然现象分析正确的是（
）
A．露从今夜白，月是故乡明——“露”的形成是熔化现象，需要放热
B．瀚海阑干百丈冰，愁云惨淡万里凝——“冰”的形成是凝固现象，需要放热
C．蜡烛有心还惜别，替人垂泪到天明——“泪”的形成是升华现象，需要吸热
D．月落乌啼霜满天，江枫渔火对愁眠——“霜”的形成是凝固现象，需要吸热
【解答】解：A、“露”的形成是水蒸气的液化现象，需要放热，故A错误；
B、“冰”的形成是凝固现象，需要放热，故B正确；
C、“泪”的形成是熔化现象，需要吸热，故C错误；
D、“霜”的形成是水蒸气的凝华现象，需要放热，故D错误。
故选：B。
5．（3分）下面几个实验探究中，采用了相同研究方法的是（ ）
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④ B．②和③ C．①和③ D．②和④
【解答】解：①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面
积，是采用了控制变量法。
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，是采用了
转换法。
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压，是采用了
控制变量法。
第11页（共27页）④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律，是采用
了理想实验法。
故ABD错误，C正确。
故选：C。
6．（3分）某同学在整理自己的上课笔记时，发现以下记录中有一条错误笔记，该条笔记是（
）
A．同一密度计在不同液体中受到的浮力大小不相等
B．通过拍打窗帘清除它上面的浮灰是利用了惯性
C．高台跳水运动员在空中下落的过程中，动能逐渐增大
D．运动的小铁球受旁边磁铁吸引而转弯，说明力可以改变物体的运动状态
【解答】解：A、同一密度计测量不同的液体的密度时，都处于漂浮状态，受到的浮力始终等
于密度计的重力，故A错误；
B、通过拍打窗帘清除它上面的浮灰，窗帘运动时，浮尘由于惯性将保持静止状态，脱离窗
帘，是利用惯性，故B正确；
C、运动员下滑过程中质量不变，速度变大，所以动能变大，故C正确；
D、运动的小铁球受旁边磁铁吸引而转弯，说明力可以改变物体的运动状态，故D正确。
故选：A。
7．（3分）毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（ ）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
【解答】解：A、橡胶棒带电不能够说明橡胶棒是导体，故A错误；
B、毛皮摩擦橡胶棒的过程中，橡胶棒得到电子而带负电荷，故B错误；
C、橡胶棒是否带电不可以用试电笔进行检测，墙上的插座是否带电可以用试电笔进行检
测，故C错误；
D、橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上，带有多于的负电荷，故D正
确。
故选：D。

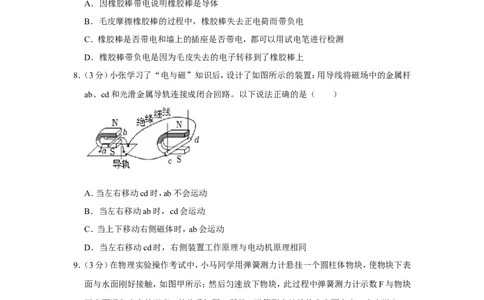

8．（3分）小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆
ab、cd和光滑金属导轨连接成闭合回路。以下说法正确的是（ ）
第12页（共27页）A．当左右移动cd时，ab不会运动
B．当左右移动ab时，cd会运动
C．当上下移动右侧磁体时，ab会运动
D．当左右移动cd时，右侧装置工作原理与电动机原理相同
【解答】解：A、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应
电流，此时导体ab有电流通过，则导体ab在磁场中会受到力的作用而运动，故A错误；
B、当左右移动ab时，导体ab在磁场中做切割磁感线运动，电路中会产生感应电流，此时
导体cd有电流通过，则导体cd在磁场中会受到力的作用而运动，故B正确；
C、当上下移动右侧磁体时，导体cd没有切割磁感线，不能产生感应电流，故ab没有电流
通过，不会运动，故C错误；
D、当左右移动cd时，导体cd在磁场中做切割磁感线运动，电路中会产生感应电流，这就
是叫电磁感应现象，右侧装置工作原理与发电机原理相同，故D错误。
故选：B。
9．（3分）在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，使物块下表
面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块
下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g
取10N/kg，水的密度是1.0×103kg/m3。下列说法中正确的是（ ）
A．物块受到的重力是10N
B．物块完全浸没在水中受到的浮力是0.64N
第13页（共27页）C．物块的密度为6g/cm3
D．物块刚好浸没时，物块下表面受到水的压强是1.25×103Pa
【解答】解：AB、由图象可知，弹簧测力计的最大示数F最大 ＝12N，此时物块未浸入水中，
则物块的重力G＝F最大 ＝12N；
物块浸没在水中时弹簧测力计的示数F示 ＝10N，
由称重法可知，物块完全浸没在水中受到的浮力：F浮 ＝G﹣F示 ＝12N﹣10N＝2N，故AB
错误；
C、物块完全浸没在水中时，由 F浮 ＝ 水gV排 得物块的体积：V＝V排 ＝ ＝
ρ
＝2×10﹣4m3，
由G＝mg可知，物块的质量：m＝ ＝ ＝1.2kg，
物块的密度：
物
＝ ＝ ＝6×103kg/m3＝6g/cm3，故C正确；
ρ
D、由图乙可知，物块刚好浸没时下表面的深度：h＝4cm＝0.04m，
物块下表面受到水的压强：p＝ gh＝2×103kg/m3×10N/kg×0.04m＝400Pa，故D错误。
故选：C。 ρ
10．（3分）小李家在自建房屋的过程中，自制了向高处运送材料的装置如图所示，其中动滑
轮重为100N。若某一次运送的材料重为400N，在拉力F作用下，材料在20s内匀速上升
4m，不计绳的质量和滑轮的摩擦，下列说法中正确的是（ ）
A．滑轮组所做的额外功为1600J
B．材料上升的速度大小为0.4m/s
第14页（共27页）C．拉力F做功的功率为80W
D．滑轮组的机械效率为80%
【解答】解：A.因为不计绳的质量和滑轮的摩擦，对动滑轮所做的功为滑轮组所做的额外
功，所以滑轮组所做的额外功为：W额 ＝G动×h＝100N×4m＝400J，故A错误；
B.材料上升的速度： ，故B错误；
C.拉力的大小为： ＝250N
绳段移动的距离：s＝2h＝2×4m＝8m
拉力F做功的：W总 ＝Fs＝250N×8m＝2000J
拉力F做功的功率： ＝ ，故C错误；
D.滑轮组所做的有用功：W有 ＝Gh＝400N×4m＝1600J
滑轮组机械效率： ＝ ，故D正确。
η
故选：D。
11．（3分）某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值
电阻R 为10 ，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变
0
化），R的阻值Ω与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确
的是（ ）
压力F/N 0 60 200 500 900 1500
压敏电阻 30 25 20 15 10 5
R/
Ω
A．体重计读数越大，R的阻值就越大
B．体重计读数越大，电路的总功率就越小
C．当电压表的值为2.4V时，称得的体重为500N
D．体重计能称量的最大值是1500N
第15页（共27页）【解答】解：由图可知压敏电阻R和定值电阻R 串联接入电路，电压表与定值电阻R 并联，
0 0
测量定值电阻R 两端的电压，
0
A、体重越大，对压敏电阻的压力越大，由表格数据可知，压力越大，压敏电阻的阻值越小，
故A错误；
B、体重计示数越大，压力越大，压敏电阻接入电路中的电阻越小，根据欧姆定律可知，电
路中的电流越大，由P＝UI可知，电路的总功率越大，故B错误；
C、电路中的电流为I＝I ＝ ＝ ＝0.24A，
0
压敏电阻两端的电压为U ＝U﹣U ＝6V﹣2.4V＝3.6V，
R 0
压敏电阻的阻值为R＝ ＝ ＝15 ，
Ω
由表格可知，当压敏电阻的阻值为15 时，压力为500N，故C正确；
D、当电压表示数为3V时，定值电阻两Ω端电压为3V，压敏电阻两端的电压也是3V，压敏
电阻和定值电阻分担电压相等，根据串联电路分压特点可知，压敏电阻的阻值也为10 ，
由表格可知，此时压力为900N，即体重计的最大称量值为900N，故D错误。 Ω
故选：C。
12．（3分）如图甲所示电路中，电阻R ＝2 ，R 是0～10 的滑动变阻器，电源电压恒为6V。
1 3
已知滑片每滑动1cm时，R 接入电路的Ω阻值变化1 ，Ω滑片距离a端的长度设为x；闭合开
3
关，R 的滑片滑动过程中，电压表V 示数U与x的Ω图像如图乙所示。下列说法中正确的
3 1
是（ ）
A．R ＝12
2
B．当x＝2Ωcm时，电阻R
1
的功率为0.5W
第16页（共27页）C．当x＝10cm时，电压表V 的读数为5.4V
2
D．移动滑片的过程中，电阻R 功率的最大值为0.72W
2
【解答】解：由图甲可知，电路中三个电阻串联，电压表V 测量R 和R 的电压，电压表V
1 2 3 2
测量电阻R 的电压。
3
A、由乙图可知，当x＝0时，R ＝0，电阻R 两端的电压U ＝4.8V，电源电压U＝6V，
3 2 2
R 两端的电压U ＝6V﹣4.8V＝1.2V，
1 1
电路中的电流I＝I ＝ ＝ ＝0.6A，
1
所以：R ＝ ＝ ＝8 ，故A错误。
2
Ω
B、当x＝2cm时，R ′＝2 ，
3
Ω
此时电路中的电流I′＝ ＝ ＝0.5A，
电阻R 的功率P ＝I′2R ＝（0.5A）2×2 ＝0.5W，故B正确。
1 1 1
C、当x＝10cm时，R 3 ″＝10 ， Ω
Ω
此时电路中的电流I″＝ ＝ ＝0.3A，
电阻R 两端的电压U ＝I″R ″＝0.3A×10 ＝3V，故C错误。
3 3 3
D、当R
3
电阻是0的时候，电路中的电流最Ω大，电阻R
2
的电功率最大。
由A可知：电路中最大的电流I＝0.6A，电阻R 两端的电压U ＝4.8V，
2 2
电阻R 功率的最大值P ＝U I＝4.8V×0.6A＝2.88W。故D错误。
2 2 2
故选：B。
二、填空题（每空2分，本题共28分）
13．（4分）2022年3月23日，翟志刚、王亚平和叶光富进行了第二次“天宫授课”，他们的
声音信号和图像信号以 电磁波 为载体传回地球，我们根据 音色 的不同来分辨
他们的声音。
【解答】解：真空不能传声，他们的声音信号和图像信号是靠电磁波传回地球的；
因为不同人的发声结构不同，所以会发出不同音色的声音，所以我们可以通过音色辨别不
同人的声音。
古答案为：电磁波；音色。
14．（4分）“钻木取火”过程中的能量转化与四冲程热机的 压缩 冲程的能量转化方式
第17页（共27页）相同；热机工作过程中有大量的能量损失，其中 废气 带走的能量最多。
【解答】解：钻木取火是对物体做功，内能增大，将机械能转化为内能，内燃机在压缩冲程
冲程是将机械能转化为内能；
在各种热量损失中，废气的温度很高，带走的热量最多。
古答案为：压缩；废气。
15．（4分）生活中随处可见摄像头，摄像头的镜头相当于一个凸透镜。摄像头拍摄实景所成
的像是 实 像（选填“实”或“虚”），人在靠近摄像头的过程中，人所成的像逐渐
变大 （选填“变大”、“变小”或“不变”）。
【解答】解：（1）摄像头的工作原理相当于凸透镜，在大于2倍焦距之外的物体经凸透镜成
倒立缩小的实像；
（2）凸透镜成实像时，物近像远像变大，当人走近摄像头的过程中，所成的像是变大的。
故答案为：实；变大。
16．（4分）2022年春，广元组织医疗队援助新冠肺炎疫情严重的地区，医疗队乘坐的大巴车
总重为2×105N，车轮与地面的总接触面积为0.4m2，当大巴车静止在水平路面时，对路面
的压强为 5×1 0 5 Pa；大巴车在高速公路上加速超越前车时，两车间的气流速度增大，
两车间气流的压强 减小 （选填“增大”、“减小”或“不变”）。
【解答】解：大巴车静止时对地面的压力为F压 ＝G＝2×105N，大巴车静止时对水平路面的
压强为p＝ ＝ ＝5×105Pa；
大巴车在高速公路上加速超越前车时，两车间的气流速度增大，两车间的压强减小。
故答案为：5×105；减小。
17．（4分）小红在家用天然气灶烧开水，在标准大气压下，5kg水从20℃加热至沸腾，完全燃
烧了0.1m3的天然气，此过程中，水吸收的热量是 1.68×1 0 6 J，天然气灶烧水的热效率
为 42% 。[水的比热容为4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]
【解答】解：（1）在标准大气压下，水的沸点是100℃，水吸收的热量：
Q吸 ＝cm（t﹣t
0
）＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
（2）天然气完全燃烧时放出的热量：
Q放 ＝qV＝4.0×107J/m3×0.1m3＝4×106J；
天然气灶烧水的热效率：
第18页（共27页）＝ ×100%＝ ×100%＝42%。
η
故答案为：1.68×106；42%。
18．（4分）小张根据老师提供的器材设计了如图甲所示的电路，已知电源电压恒定不变，R
0
＝18 。当只闭合开关S 时，电流表的示数为0.3A；当开关S 、S 均闭合时，电流表示数如
1 1 2
图乙Ω所示。则电源电压为 3. 6 V，R 为 1 2 。
x
Ω
【解答】解：当开关S 、S 都闭合时，两电阻并联，电流表测量干路的电流，如图乙中的示数
1 2
为I ＝0.5A；
1
当开关S 断开，S 闭合时，电路为只有R 工作的简单电路，电流表示数为I ＝0.3A；
1 2 x 2
在并联电路中，干路电流等于各支路电流之和，所以R 这条支路的电流为：I ＝I ﹣I ＝
0 0 1 2
0.5A﹣0.3A＝0.2A，
电源电压为：U＝I R ＝0.2A×18 ＝3.6V；
0 0
Ω
待测电阻为：R ＝ ＝ ＝ ＝12 。
x
Ω
故答案为：3.6；12。
19．（4分）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R ＝10 ，R ＝20 ，
1 2
电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表Ωa的示数为Ω
0.3 A；当电表a、b为电压表，c为电流表，电表b的示数为 4 V。
第19页（共27页）【解答】解：（1）闭合开关S，当电表a、b为电流表，c为电压表时，R 、R 并联，电流表a串
1 2
联R 支路的电流，电流表b测量干路电流；
2
根据并联电路的电压特点可知，R 两端的电压U ＝U＝6V；
2 2
通过R 支路的电流：I ＝ ＝ ＝0.3A，所以电表a的示数为0.3A；
2 2
（2）当电表a、b为电压表，c为电流表，R 、R 串联，电压表a测量电源电压，电压表b测量
1 2
R 两端的电压；
2
根据串联电路的电阻特点可知，电路中的总电阻R＝R +R ＝10 +20 ＝30 ，
1 2
Ω Ω Ω
电路中的电流：I＝ ＝ ＝0.2A；
根据串联电路的电流特点可知，通过R 的电流I ′＝I＝0.2A；
2 2
由I＝ 可知，R 两端的电压U ′＝I ′R ＝0.2A×20 ＝4V，所以电表b的示数为4V。
2 2 2 2
Ω
故答案为：0.3；4。
三、作图与实验探究题（第20、21题各2分，其余每空2分，共24分）
20．（2分）小球抛出后在空中运动的情景如图所示，忽略空气对小球的作用，请作出小球在
图中位
置的受力示意图。
【解答】解：由于忽略空气阻力，球在空中运动只受重力作用，过球心画一条竖直向下的带
箭头的线段，即为小球的所受力的示意图，如图所示：
第20页（共27页）21．（2分）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“﹣”极。
【解答】解：由图知，磁感线从左向右，所以永磁体的右端为N极，电磁铁的左端为S极，右
端是N极；
根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流
的方向，则电流从电磁铁的右端流入，从左端流出，所以电源的右端为正极。如图所示：
22．（4分）小林在探究光的反射规律实验中，利用激光笔、可折转的光屏、平面镜和测量工具
等器材，组装了如图所示的实验装置。
（1）小林让激光笔发出的激光沿右侧光屏入射到平面镜上的O点，先不折转光屏时，法线
ON左侧光屏上能观察到反射光线，再将左侧光屏沿ON向后转动，左侧光屏上观察不到
反射光线。这说明光的反射现象中，反射光线、入射光线和法线在 同一 平面上。
（2）小林使入射光线与平面镜间的夹角为60°时，测得反射角大小应为 30 ° 。
第21页（共27页）【解答】解：（1）先不折转光屏时，法线ON左侧光屏上能观察到反射光线，再将左侧光屏
沿ON向后转动，左侧光屏上观察不到反射光线。这说明光的反射现象中，反射光线、入射
光线和法线在同一平面上。
（2）小林使入射光线与平面镜间的夹角为60°时，入射角为30°，测得反射角大小应为30°。
故答案为：（1）同一；（2）30°。
23．（8分）在研究滑动摩擦力大小与压力大小关系的实验中，实验小组进行了如下探究：
（1）为了测量滑动摩擦力的大小，实验小组组装了如图甲所示的装置。实验中，水平拉动
弹簧测力计，使木块做匀速直线运动，弹簧测力计示数 等于 （选填“大于”“等于”
或“小于”）木块受到滑动摩擦力的大小，其中依据的实验原理是 二力平衡 。
（2）上述实验中，拉动木块做匀速直线运动时，容易出现弹簧测力计示数不稳定的现象，
为了解决这个问题，实验小组设计了如图乙所示的实验装置：粗糙程度均匀的长布条放在
水平桌面上，木块放在长布条上，弹簧测力计一端固定，另一端与木块相连，且保持水平
状态。
①将一个重力G＝2N的木块放在长布条上，一位同学水平向左拉动长布条，另一位同学
在木块相对桌面 静止 时，记录弹簧测力计的示数F。
②再将相同的木块逐次逐个叠放在木块上，多次实验，并将数据填入下表中：
木块的重力 2 4 6 8 10
G/N
弹簧测力计的 0.8 1.6 2.4 3.2 4.0
第22页（共27页）示数F/N
分析实验数据可知，在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成 正比 。
【解答】解：（1）如图，将长方体木块置于水平木板上，用弹簧测力计在水平方向上匀速拉
动木块，读出弹簧测力计示数，根据二力平衡知识可知弹簧测力计示数等于木块受到滑动
摩擦力的大小；
（2）①向左拉动长布条，在木块相对桌面静止时，拉力和摩擦力是一对平衡力，记录弹簧
测力计的示数F为摩擦力的大小；
②水平桌面上，木块压力的大小等于木块的重力大小，分析表中数据， ＝ ＝
，因此可以得结论：接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比。
故答案为：（1）等于；二力平衡；（2）①静止；②正比。
24．（8分）小莉在测量小灯泡的实际电功率实验中，实验器材有：电压恒为3V的电源一个、
规格相同的小灯泡两个、电压表一个、电流表一个、滑动变阻器一个、开关一个、导线若干。
（1）小莉设计并连接的实物电路如图甲所示，在闭合开关前，为了确保安全，她应将滑动
变阻器的滑片滑到 右 端（选填“左”或“右”）。
（2）小莉闭合开关S，移动滑动变阻器的滑片P，观察到电压表的示数接近3V，电流表的
示数几乎为零，请分析电路发生的故障可能是 小灯泡断路 。
（3）小莉排除故障后继续实验，经过多次测量，得到小灯泡的I﹣U图像如图乙所示，请你
结合图像计算当U＝2.0V时，小灯泡的实际功率大小为 0.5 6 W。
第23页（共27页）（4）完成上述实验操作后，小莉利用已有的实验器材设计了如图丙所示的电路，闭合开关，
待电路稳定后，其中一只灯泡的电阻为 6 。
【解答】解：（1）在闭合开关前，为了确保安全，她Ω应将滑动变阻器的滑片滑到右端，即阻值
最大处。
（2）观察到电压表的示数接近3V，电流表的示数几乎为零，请分析电路发生的故障可能是
小灯泡断路。
（3）结合图像计算当U＝2.0V时，电流为0.28A，小灯泡的实际功率大小为P＝UI＝
2V×0.28A＝0.56W。
（4）电源电压为3V，灯泡规格相同，则每盏灯泡两端电压为1.5V，由图像可知，电路电流
为0.25A，灯泡的电阻为：R＝ ＝ ＝6 。
Ω
故答案为：（1）右；（2）小灯泡断路；（3）0.56；（4）6。
四、解答题（解答应写出必要的文字说明、公式、演算步骤、数值和单位。每小题6分，共12
分）
25．（6分）如图为某品牌多功能电饭煲的简化电路原理图，电饭煲的额定电压是220V，R ＝
2
88 ，R ＝176 ，旋转开关置于o和a时为关闭状态，分别置于a和b、b和c、c和d，能实
3
现Ω低、中、高三Ω个加热挡位的转换。低温挡的电功率与高温挡电功率之比为1：6，不计温度
对电阻的影响。
（1）开关置于 b 和 c 时，电饭煲处于中温挡。
（2）求电饭煲处于中温挡时，在额定电压下持续工作12min消耗的电能是多少？
（3）求电阻R 的阻值。
1
【解答】解：（1）旋钮开关置于a和b接线柱，R 和R 串联的电路，总电阻最大，根据P＝UI
2 3
＝ 可知总功率最小，为低温挡；
旋钮开关置于b和c接线柱，R 被短路，电路为R 的简单电路，总电阻较小，根据P＝UI
3 2
第24页（共27页）＝ 可知总功率较大，为中温挡；
旋钮开关置于c和d接线柱，为R 、R 的并联电路，总电阻最小，根据P＝UI＝ 可知总
1 2
功率最大，为高温挡。
所以，当开关置于b和c接线柱时，电饭煲处于中温挡；
（2）电饭煲处于中温挡时，只有R 接入电路，
2
由W＝ ＝ ×12×60s＝3.96×105J；
（3）当开关置于a和b接线柱时，电饭煲处于低温挡，R 和R 串联接入电路，
2 3
由P低 ＝ ＝ ，
当开关置于c和d接线柱时，电饭煲处于高温挡，R 和R 并联接入电路，
2 3
由P高 ＝ ＝ ，
又低温挡的电功率与高温挡电功率之比为1：6，即P高 ＝6P低 ，
则 ＝6× ，
解得：R ＝88 。
1
故答案为：（Ω1）b和c；
答：（2）消耗的电能是3.96×105J；
（3）电阻R 的阻值是88 。
1
26．（6分）如图所示，水平实Ω验台宽为l，边缘安装有压力传感器C、D，现将长为3l的一轻质
杆平放在C、D上，其两端到C、D的距离相等，两端分别挂有质量均为m 的空容器A、B，
0
实验中向A中装入一定质量的细沙，要使杆始终水平静止不动，可向B中注入一定质量
的 水 。 请 分 析 ： （ 水 的 密 度 为 1.0×103kg/m3 ， g 取 10N/kg ）
第25页（共27页）（1）已知m ＝2kg，若小刚操作中，向B中注入水的体积为6L时，观察到传感器C示数恰
0
好为零。
①求容器B中水的质量；
②求容器A中细沙的质量。
（2）若小明操作中，向A中装入细沙的质量为m（m ＞0），求杆始终水平静止不动时，B
A A
中注入水的质量范围（结果用m 、m 表示）。
A 0
【解答】解：（1）①由 可知，容器B中水的质量为：
m＝ V＝1.0×103kg/m3×6×10﹣3m3＝6kg；
②当ρ传感器C示数为零时，以D为支点，
（m沙+m
0
）g•2l＝（m水+m
0
）g•l，即（m沙+2kg）g•2l＝（6kg+2kg）g•l，
解得：m沙 ＝2kg；
（2）当传感器D示数为零时，m 有最小值，
B
（m +m ）gl＝（m +m ）g•2l，
A 0 B 0
解得：m ＝ ，
B
当传感器C示数为零时，m 有最大值，
B
（m +m ）g•2l＝（m +m ）gl，
A 0 B 0
解得：m ＝2m +m ，
B A 0
由题意可知，m ﹣m ＞0，
A 0
当m ≤m 时，m 有最小值为0，
A 0 B
当m ＞m 时，m 有最小值为 ，
A 0 B
所以①当m ≤m 时，0≤m ≤2m +m ；
A 0 B A 0
②当m ＜m 时， ≤m ≤2m +m 。
A 0 B A 0
答：（1）①容器B中水的质量为6kg；
②容器A中细沙的质量为2kg；
第26页（共27页）（2）①当m ≤m 时，0≤m ≤2m +m ；
A 0 B A 0
②当m ＜m 时， ≤m ≤2m +m 。
A 0 B A 0
第27页（共27页）
