2.3.2 灌浆施工技术
2.3 地基处理工程
2.3.1 地基基础的要求及地基处理的方法
2.3.2 灌浆施工技术
2.3.3 防渗墙施工技术
考情分析：
单选题：2009(1)，2010(1)，2011(1)，2012(1)，
2013(1)，2014(1)，2015(1)，2018(1)，
2019(1)，2022(1)，2022(1B)，2023(1),
2024(1)；

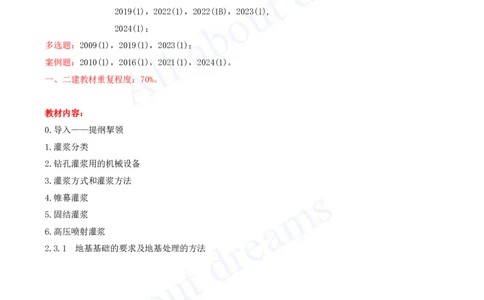

多选题：2009(1)，2019(1)，2023(1)；
案例题：2010(1)，2016(1)，2021(1)，2024(1)。
一、二建教材重复程度：70%。
教材内容：
0.导入——提纲挈领
1.灌浆分类
2.钻孔灌浆用的机械设备
3.灌浆方式和灌浆方法
4.帷幕灌浆
5.固结灌浆
6.高压喷射灌浆
2.3.1 地基基础的要求及地基处理的方法[注：天一文化专有版权，未经许可不可转发或复印传播]

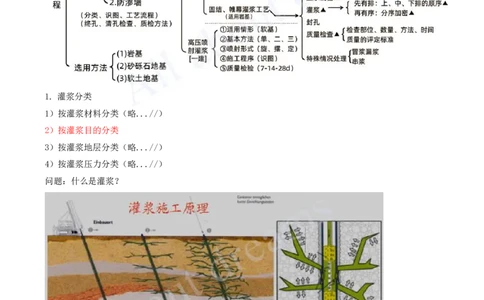

1. 灌浆分类
1）按灌浆材料分类（略...//）
2）按灌浆目的分类
3）按灌浆地层分类（略...//）
4）按灌浆压力分类（略...//）
问题：什么是灌浆？
1）按灌浆材料分类
按浆液材料主要分为水泥灌浆、黏土灌浆和化学灌浆等。
补充：水泥灌浆（<0.08mm），黏土灌浆（<0.05mm），化学灌浆（溶液）[注：天一文化专有版权，未经许可不可转发或复印传播]

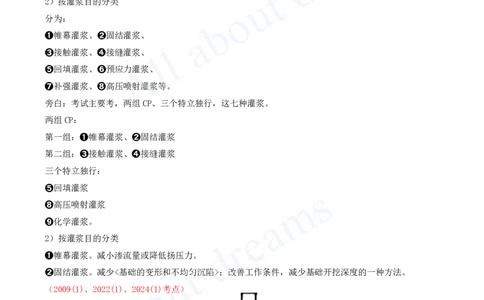

2）按灌浆目的分类
分为：
➊帷幕灌浆、➋固结灌浆、
➌接触灌浆、➍接缝灌浆、
➎回填灌浆、➏预应力灌浆、
➐补强灌浆、➑高压喷射灌浆等。
旁白：考试主要考，两组CP、三个特立独行，这七种灌浆。
两组CP：
第一组：➊帷幕灌浆、➋固结灌浆
第二组：➌接触灌浆、➍接缝灌浆
三个特立独行：
➎回填灌浆
➑高压喷射灌浆
➒化学灌浆。
2）按灌浆目的分类
➊帷幕灌浆。减小渗流量或降低扬压力。
➋固结灌浆。减少<基础的变形和不均匀沉陷>；改善工作条件，减少基础开挖深度的一种方法。
（2009(1)、2022(1)、2024(1)考点）
（固结灌浆、帷幕灌浆，一般适用于岩基）[注：天一文化专有版权，未经许可不可转发或复印传播]

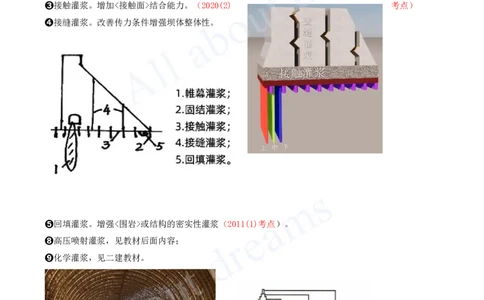

➌接触灌浆。增加<接触面>结合能力。（2020(2) 考点）
➍接缝灌浆。改善传力条件增强坝体整体性。
➎回填灌浆。增强<围岩>或结构的密实性灌浆（2011(1)考点）。
➑高压喷射灌浆，见教材后面内容；
➒化学灌浆，见二建教材。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题1：2009(1)-7.用浆液灌入岩体裂隙中以提高岩体的整体性和抗变形能力的称为（ ）灌浆。
A.接缝
B.固结
C.接触
D.回填
答案：B（本题也是2022(1)、2024(1)选择题）
解析：固结灌浆。用浆液灌入岩体裂隙或破碎带，提高岩体的整体性和抗变形能力。
例题2：2011(1)-9.泄洪隧洞衬砌混凝土与围岩之间空隙的灌浆方式属于（ ）灌浆。
A.帷幕
B.接触
C.固结
D.回填
答案：D
解析：回填灌浆。增强<围岩>或结构的密实性的灌浆。
例题3：2020(2)-10（改编）.在建筑物和岩石之间进行灌浆，以加强两者之间的结合程度和基础整体性的
方法是（ ）。
A.固结灌浆 B.帷幕灌浆
C.接触灌浆 D.接缝灌浆
答案：C
解析：(3)接触灌浆。增加<接触面>结合能力。
(4)接缝灌浆。改善传力条件增强坝体整体性。
2）按灌浆目的分类
问题：➊帷幕灌浆。➋固结灌浆。 ➍接缝灌浆。➎回填灌浆。这5类灌浆，施工<顺序>是怎么样的？
回答：岩基灌浆时，一般先进行➋固结灌浆，→ 后进行➊帷幕灌浆，可以抑制帷幕灌浆时地表抬动和冒浆
（先压力小，再压力大）。（2017(2)、2019(1)考点）、（2018(2)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2017(2)-6.水工隧洞中的灌浆顺序是（ ）。
A.固结灌浆、回填灌浆、接缝灌浆
B.回填灌浆、固结灌浆、接缝灌浆
C.回填灌浆、接缝灌浆、固结灌浆
D.固结灌浆、接缝灌浆、回填灌浆
答案：B（本题也是2019(1)选择题）
解析：水工隧洞中的灌浆顺序是：➊回填灌浆→➋固结灌浆→➌接缝灌浆。
3）按灌浆地层分类
分为岩石地基灌浆、砂砾石地层灌浆、土层灌浆等。
（略...///）
4）按灌浆压力分类
分为常压灌浆和高压灌浆。灌浆压力在3MPa以上的灌浆为高压灌浆。
（略...///）
2.钻孔灌浆用的机械设备
1）钻孔机械：①回转式、②回转冲击式、③冲击式<三>大类。
2）灌浆机械：①灌浆泵、②浆液搅拌机、③灌浆记录仪等。[注：天一文化专有版权，未经许可不可转发或复印传播]
2. 灌浆方式和灌浆方法
1）灌浆方式
灌浆方式有<纯压式>和<循环式>两种。
（1）纯压式
①概念：纯压式灌浆是指浆液注入孔段内和岩体裂隙中，不再返回的灌浆方式。（只进不出）
②特点：设备简单，操作方便；但浆液流动速度较慢，容易沉淀，堵塞岩层缝隙和管路。
③适用：多用于吸浆量大，并有大裂隙存在和孔深不超过15m的情况。
（2）循环式
①概念：部分浆液通过回浆管返回，保持浆液呈循环流动状态。（类似于流水不腐、户枢不蠹）
②特点：浆液保持流动状态，防止水泥沉淀，灌浆效果好；根据进浆和回浆液比重的差值，判断岩层吸收
水泥的情况。（有进有出）
③对于帷幕灌浆：优先采用<循环式>灌浆。[注：天一文化专有版权，未经许可不可转发或复印传播]
（1）全孔一次灌浆
将孔一次钻完，全孔段一次灌浆。
特点：施工简便。
适用：孔深不深，地质条件比较好，基岩比较完整的情况。
（2）自下而上分段灌浆
（3）自上而下分段灌浆
（4）综合灌浆法：自上而下＋自下而上，相互结合灌浆的方法
（5）孔口封闭灌浆法（目前常用，灌压大，质量好）[注：天一文化专有版权，未经许可不可转发或复印传播]
在钻孔的孔口安装孔口管，<自上而下>分段钻孔和灌浆，各段灌浆时都在孔口安装孔口封闭器进行灌浆的
方法。
3）适用条件
◆方法选择：
混凝土防渗墙下基岩（帷幕灌浆）宜采用<➊自上而下分段灌浆法（√）>或<➋自下而上分段灌浆法
（√）>，不宜直接利用墙体内预埋灌浆管作为孔口管进行<➌孔口封闭法灌浆（×）>。（2019(1)考点）
帷幕灌浆：（2024版教材，P68＋70，对比）
PK，2024版教材，P70：帷幕灌浆可选用，➊自上而下分段灌浆法、➋自下而上分段灌浆法、➍综合灌浆
法、➌孔口封闭灌浆法。
◆长度选择：
灌浆孔的基岩段长（L）
㊀小于6m（即＜6m）时，可采用：<全孔一次>灌浆法；
㊁大于6m（即＞6m）时，可采用：➊自上而下分段灌浆法、➋自下而上分段灌浆法、➌综合灌浆法、➍孔
口封闭灌浆法。
（模拟题）（2022(1B)考点）
例题1：2019(1)-24.混凝土防渗墙下基岩帷幕灌浆宜采用（ ）。
A.自上而下分段灌浆 B.自下而上分段灌浆
C.孔口封闭法灌浆 D.全孔一次灌浆
E.纯压式灌浆
答案：AB[注：天一文化专有版权，未经许可不可转发或复印传播]
解析：混凝土防渗墙下基岩（帷幕灌浆）宜采用<自上而下分段灌浆法（√）>或<自下而上分段灌浆法
（√）>，不宜直接利用墙体内预埋灌浆管作为孔口管进行<孔口封闭法灌浆（×）>。
例题2：2022(1B)-××.混凝土防渗墙7米下基岩帷幕灌浆宜采用（ ）。
A.自上而下 B.自下而上
C.全孔一次 D.综合
E.孔口封闭
答案：ABDE
解析：灌浆孔的基岩段长（L）㊀小于6m（即<6m）时，可采用：<全孔一次>灌浆法；㊁大于6m（即>6m）
时，可采用：➊自上而下分段灌浆法、➋自下而上分段灌浆法、➌综合灌浆法、➍孔口封闭灌浆法。
3. 帷幕灌浆
1）帷幕灌浆条件
防渗帷幕的钻孔灌浆应具备下列条件方可进行：
（1）上部结构混凝土浇筑厚度达到设计规定的<盖重厚度>要求。
（2）固结灌浆、混凝土坝底层灌区接缝灌浆、岸坡接触灌浆完成并检查合格。
（3）、（4）略...///。
2）帷幕灌浆施工工艺
主要包括：钻孔、钻孔（裂隙）冲洗、压水试验、灌浆和灌浆的质量检查等。
（2010[福建](2)、2023(1)考点）、（2018(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2023(1)-3.灌浆施工工序包括：①钻孔、②冲洗、③压水实验、④灌浆及质量检查，正确的工序为
（ ）。
A.①→②→③→④ B.①→③→②→④
C.②→①→③→④ D.②→③→①→④
答案：A
解析：帷幕灌浆施工工艺：钻孔、钻孔（裂隙）冲洗、压水试验、灌浆和灌浆的质量检查等
（本题也是：2010[福建](2)选择题、2018(1)案例）
