专题 14 家庭电路、电与磁（解析版）
一、单选题

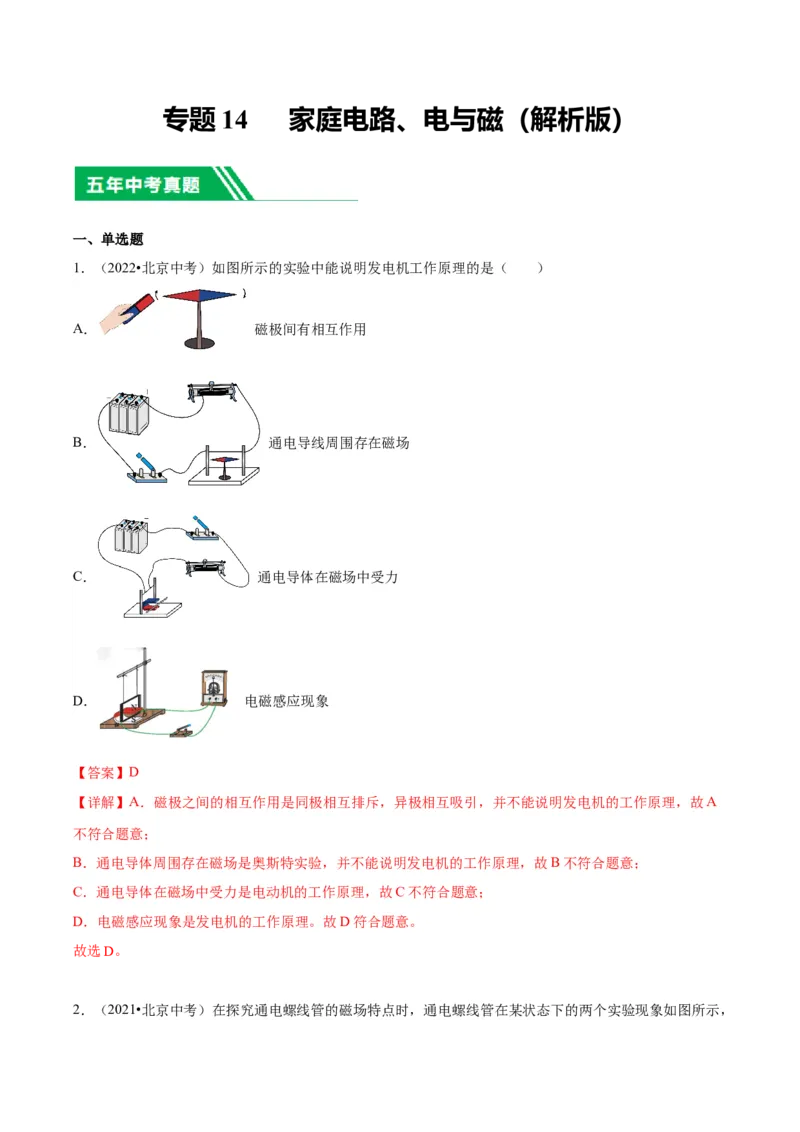

1．（2022•北京中考）如图所示的实验中能说明发电机工作原理的是（ ）
A． 磁极间有相互作用
B． 通电导线周围存在磁场
C． 通电导体在磁场中受力
D． 电磁感应现象
【答案】D
【详解】A．磁极之间的相互作用是同极相互排斥，异极相互吸引，并不能说明发电机的工作原理，故A
不符合题意；
B．通电导体周围存在磁场是奥斯特实验，并不能说明发电机的工作原理，故B不符合题意；
C．通电导体在磁场中受力是电动机的工作原理，故C不符合题意；
D．电磁感应现象是发电机的工作原理。故D符合题意。
故选D。

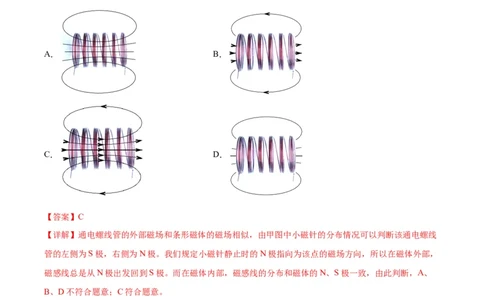

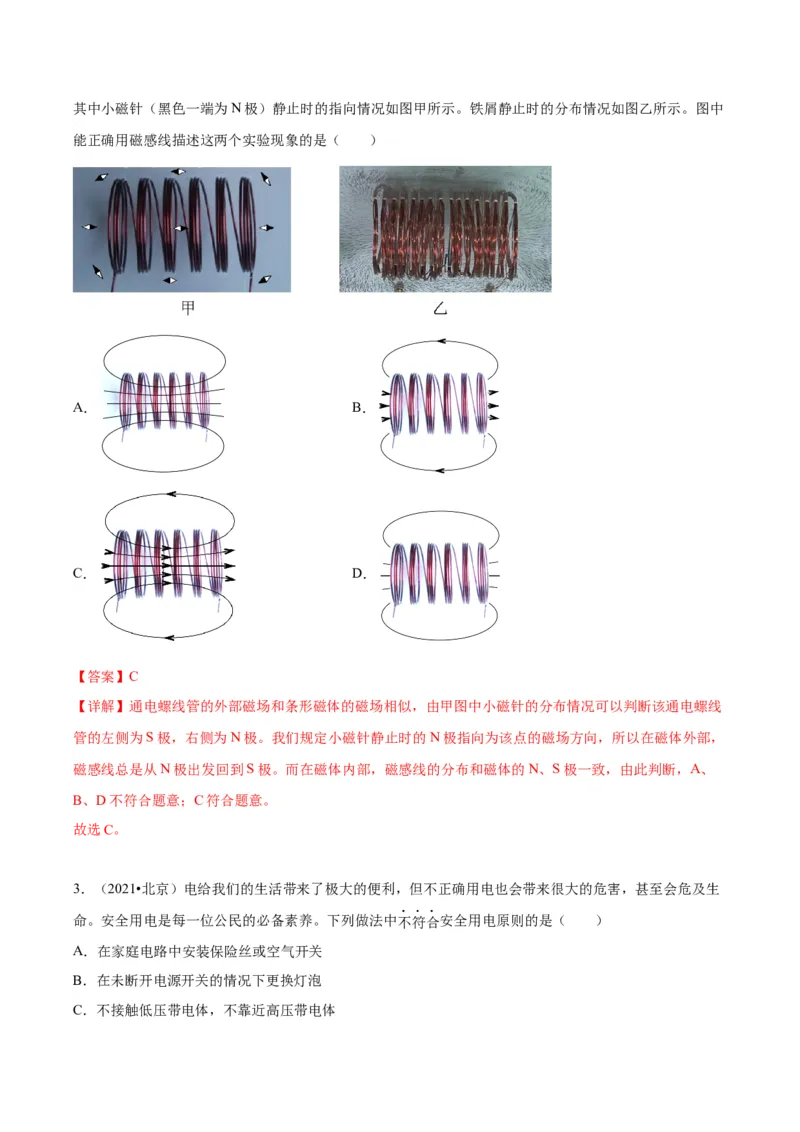

2．（2021•北京中考）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中
能正确用磁感线描述这两个实验现象的是（ ）
A． B．
C． D．
【答案】C
【详解】通电螺线管的外部磁场和条形磁体的磁场相似，由甲图中小磁针的分布情况可以判断该通电螺线
管的左侧为S极，右侧为N极。我们规定小磁针静止时的N极指向为该点的磁场方向，所以在磁体外部，
磁感线总是从N极出发回到S极。而在磁体内部，磁感线的分布和磁体的N、S极一致，由此判断，A、
B、D不符合题意；C符合题意。
故选C。
3．（2021•北京）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生
命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡

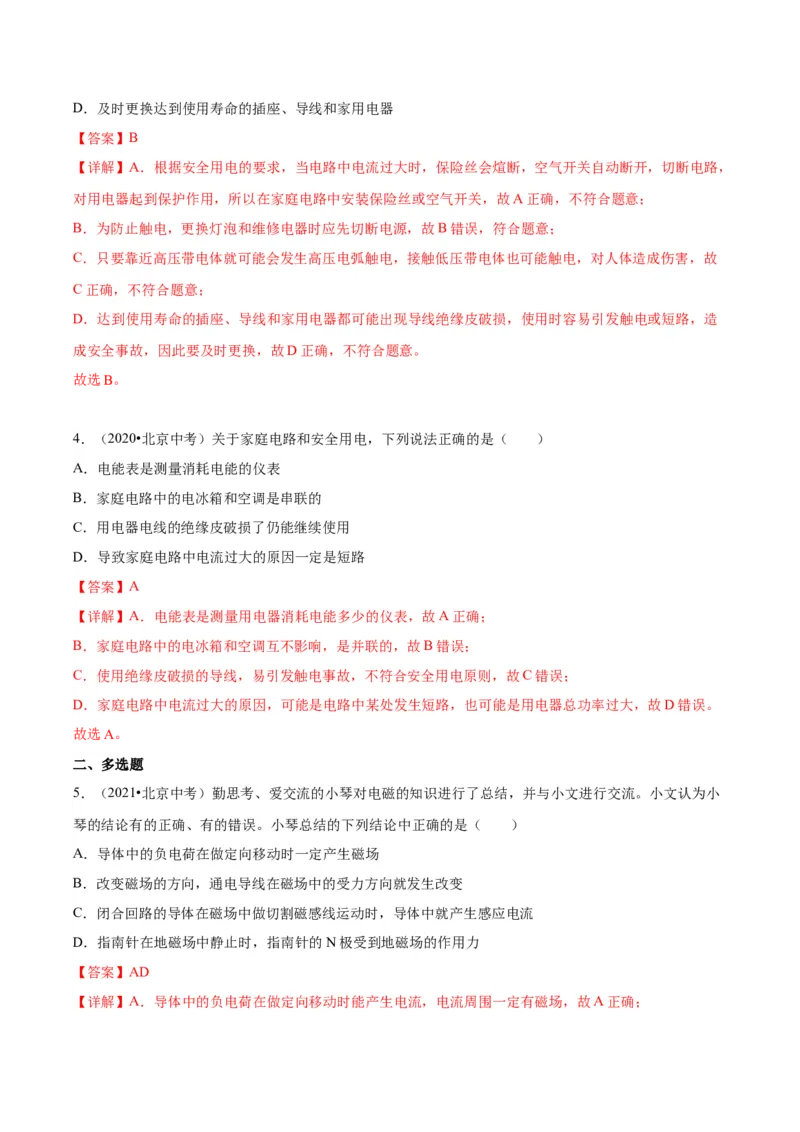

C．不接触低压带电体，不靠近高压带电体D．及时更换达到使用寿命的插座、导线和家用电器
【答案】B
【详解】A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，
对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故
C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造
成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。

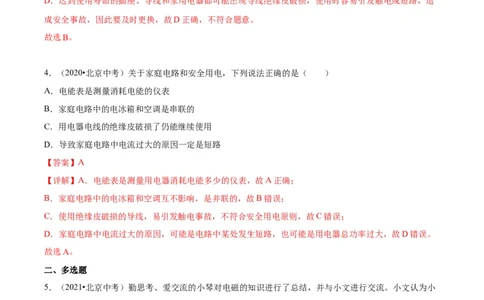

4．（2020•北京中考）关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中的电冰箱和空调是串联的
C．用电器电线的绝缘皮破损了仍能继续使用
D．导致家庭电路中电流过大的原因一定是短路
【答案】A
【详解】A．电能表是测量用电器消耗电能多少的仪表，故A正确；
B．家庭电路中的电冰箱和空调互不影响，是并联的，故B错误；
C．使用绝缘皮破损的导线，易引发触电事故，不符合安全用电原则，故C错误；
D．家庭电路中电流过大的原因，可能是电路中某处发生短路，也可能是用电器总功率过大，故D错误。
故选A。
二、多选题
5．（2021•北京中考）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小
琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（ ）
A．导体中的负电荷在做定向移动时一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
【答案】AD
【详解】A．导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故A正确；B．保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故B错误；
C．闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；
D．磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的N极受到地磁场的作用力，故D
正确。
故选AD。

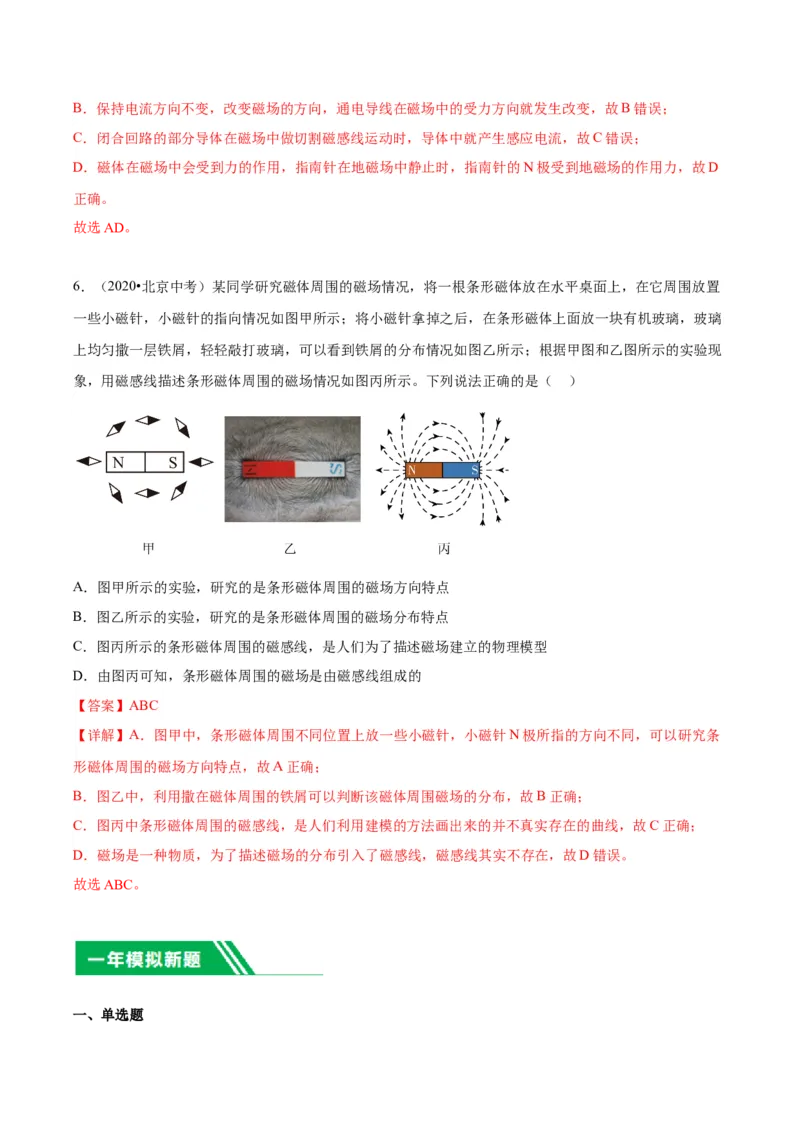

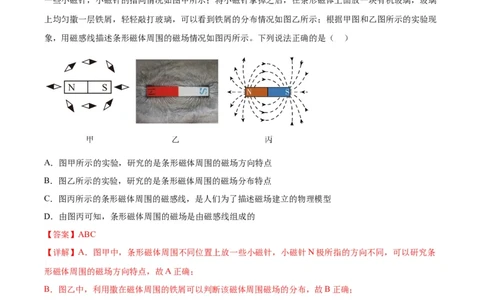

6．（2020•北京中考）某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置
一些小磁针，小磁针的指向情况如图甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃，玻璃
上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图乙所示；根据甲图和乙图所示的实验现
象，用磁感线描述条形磁体周围的磁场情况如图丙所示。下列说法正确的是（ ）
A．图甲所示的实验，研究的是条形磁体周围的磁场方向特点
B．图乙所示的实验，研究的是条形磁体周围的磁场分布特点
C．图丙所示的条形磁体周围的磁感线，是人们为了描述磁场建立的物理模型
D．由图丙可知，条形磁体周围的磁场是由磁感线组成的
【答案】ABC
【详解】A．图甲中，条形磁体周围不同位置上放一些小磁针，小磁针N极所指的方向不同，可以研究条
形磁体周围的磁场方向特点，故A正确；
B．图乙中，利用撒在磁体周围的铁屑可以判断该磁体周围磁场的分布，故B正确；
C．图丙中条形磁体周围的磁感线，是人们利用建模的方法画出来的并不真实存在的曲线，故C正确；
D．磁场是一种物质，为了描述磁场的分布引入了磁感线，磁感线其实不存在，故D错误。
故选ABC。

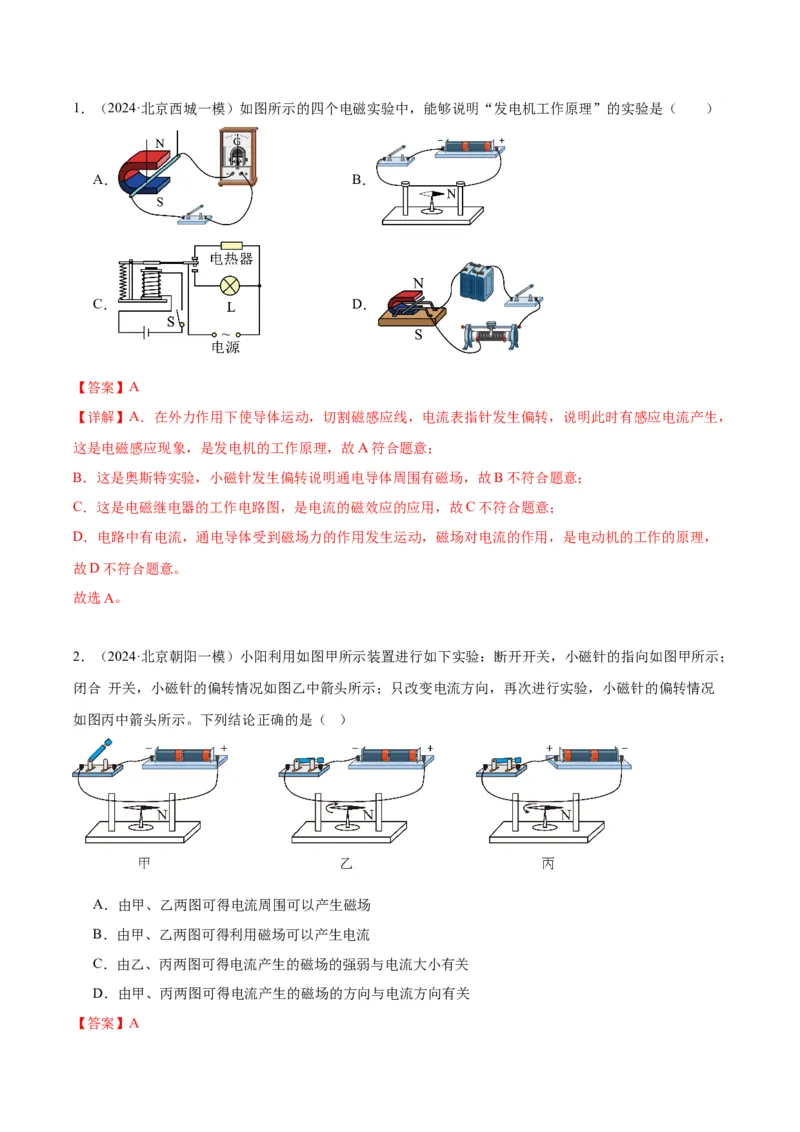

一、单选题1．（2024·北京西城一模）如图所示的四个电磁实验中，能够说明“发电机工作原理”的实验是（ ）
A． B．
C． D．
【答案】A
【详解】A．在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，
这是电磁感应现象，是发电机的工作原理，故A符合题意；
B．这是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，故B不符合题意；
C．这是电磁继电器的工作电路图，是电流的磁效应的应用，故C不符合题意；
D．电路中有电流，通电导体受到磁场力的作用发生运动，磁场对电流的作用，是电动机的工作的原理，
故D不符合题意。
故选A。
2．（2024·北京朝阳一模）小阳利用如图甲所示装置进行如下实验：断开开关，小磁针的指向如图甲所示；
闭合 开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况
如图丙中箭头所示。下列结论正确的是（ ）
A．由甲、乙两图可得电流周围可以产生磁场
B．由甲、乙两图可得利用磁场可以产生电流
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由甲、丙两图可得电流产生的磁场的方向与电流方向有关

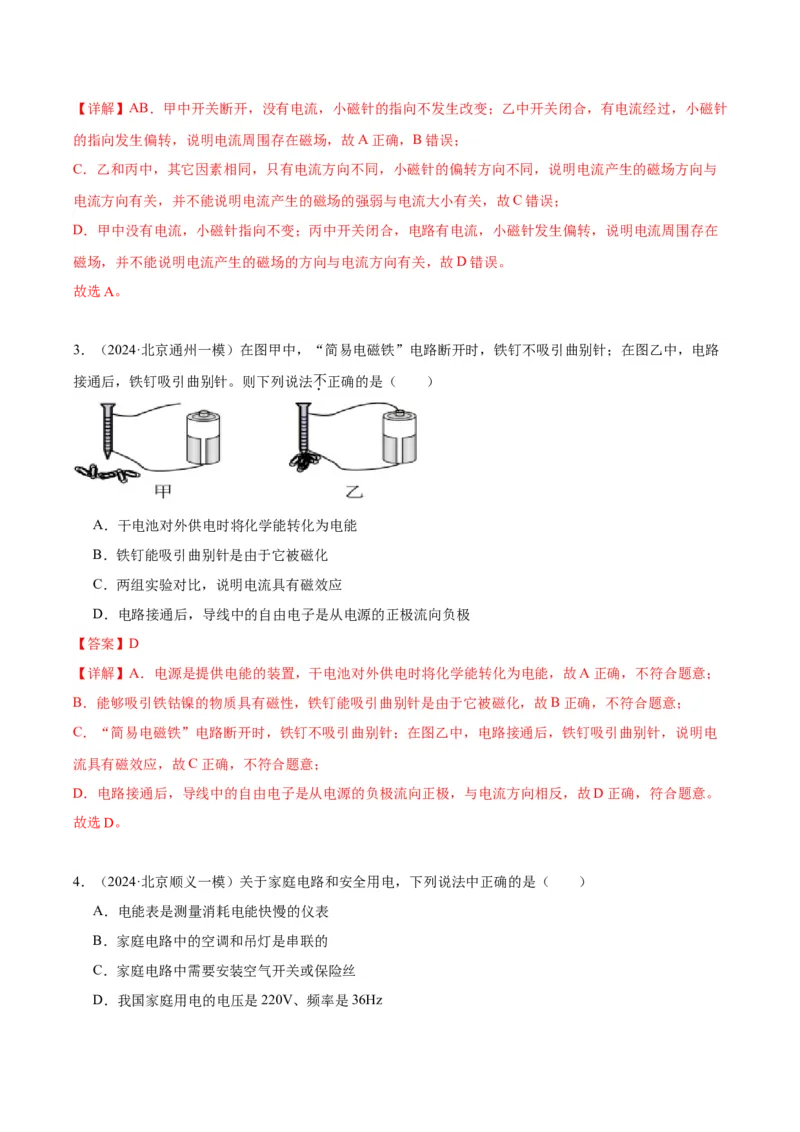

【答案】A【详解】AB．甲中开关断开，没有电流，小磁针的指向不发生改变；乙中开关闭合，有电流经过，小磁针
的指向发生偏转，说明电流周围存在磁场，故A正确，B错误；
C．乙和丙中，其它因素相同，只有电流方向不同，小磁针的偏转方向不同，说明电流产生的磁场方向与
电流方向有关，并不能说明电流产生的磁场的强弱与电流大小有关，故C错误；
D．甲中没有电流，小磁针指向不变；丙中开关闭合，电路有电流，小磁针发生偏转，说明电流周围存在
磁场，并不能说明电流产生的磁场的方向与电流方向有关，故D错误。
故选A。
3．（2024·北京通州一模）在图甲中，“简易电磁铁”电路断开时，铁钉不吸引曲别针；在图乙中，电路
接通后，铁钉吸引曲别针。则下列说法不正确的是（ ）
A．干电池对外供电时将化学能转化为电能
B．铁钉能吸引曲别针是由于它被磁化
C．两组实验对比，说明电流具有磁效应
D．电路接通后，导线中的自由电子是从电源的正极流向负极
【答案】D
【详解】A．电源是提供电能的装置，干电池对外供电时将化学能转化为电能，故A正确，不符合题意；
B．能够吸引铁钴镍的物质具有磁性，铁钉能吸引曲别针是由于它被磁化，故B正确，不符合题意；
C．“简易电磁铁”电路断开时，铁钉不吸引曲别针；在图乙中，电路接通后，铁钉吸引曲别针，说明电
流具有磁效应，故C正确，不符合题意；
D．电路接通后，导线中的自由电子是从电源的负极流向正极，与电流方向相反，故D正确，符合题意。
故选D。
4．（2024·北京顺义一模）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．电能表是测量消耗电能快慢的仪表
B．家庭电路中的空调和吊灯是串联的
C．家庭电路中需要安装空气开关或保险丝

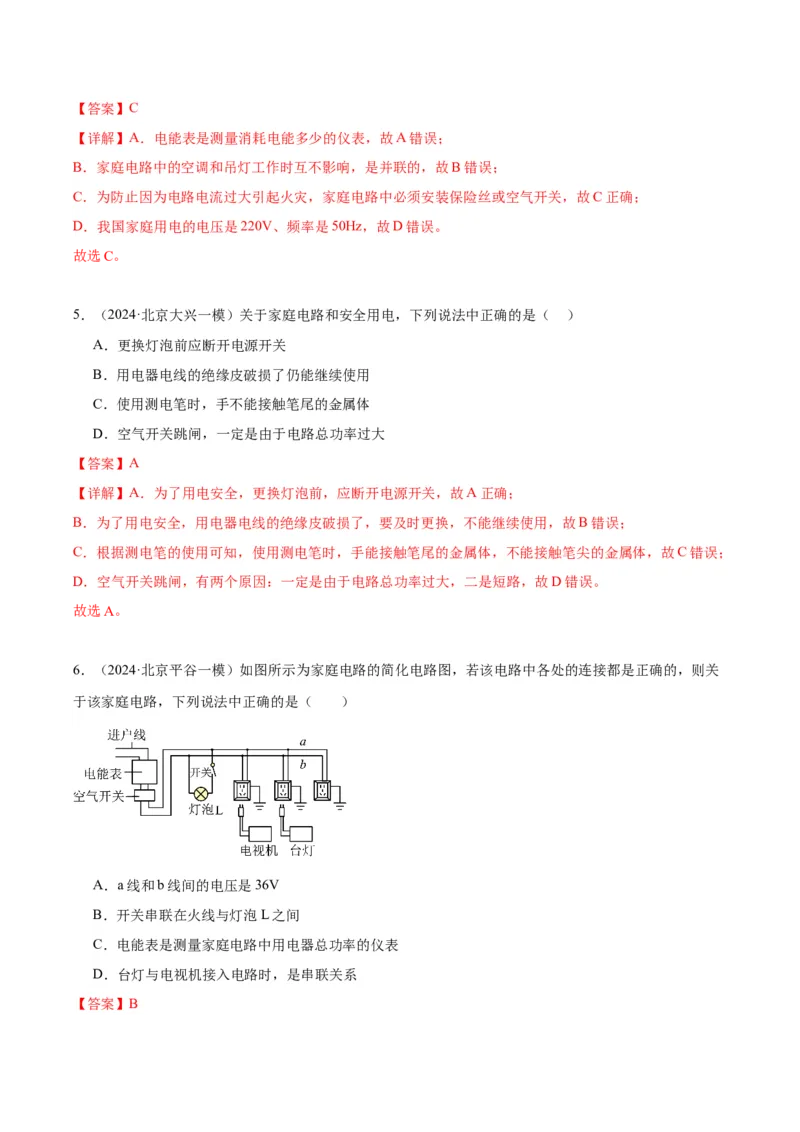

D．我国家庭用电的电压是220V、频率是36Hz【答案】C
【详解】A．电能表是测量消耗电能多少的仪表，故A错误；
B．家庭电路中的空调和吊灯工作时互不影响，是并联的，故B错误；
C．为防止因为电路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故C正确；
D．我国家庭用电的电压是220V、频率是50Hz，故D错误。
故选C。
5．（2024·北京大兴一模）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．更换灯泡前应断开电源开关
B．用电器电线的绝缘皮破损了仍能继续使用
C．使用测电笔时，手不能接触笔尾的金属体
D．空气开关跳闸，一定是由于电路总功率过大
【答案】A
【详解】A．为了用电安全，更换灯泡前，应断开电源开关，故A正确；
B．为了用电安全，用电器电线的绝缘皮破损了，要及时更换，不能继续使用，故B错误；
C．根据测电笔的使用可知，使用测电笔时，手能接触笔尾的金属体，不能接触笔尖的金属体，故C错误；
D．空气开关跳闸，有两个原因：一定是由于电路总功率过大，二是短路，故D错误。
故选A。
6．（2024·北京平谷一模）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关
于该家庭电路，下列说法中正确的是（ ）
A．a线和b线间的电压是36V
B．开关串联在火线与灯泡L之间
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系

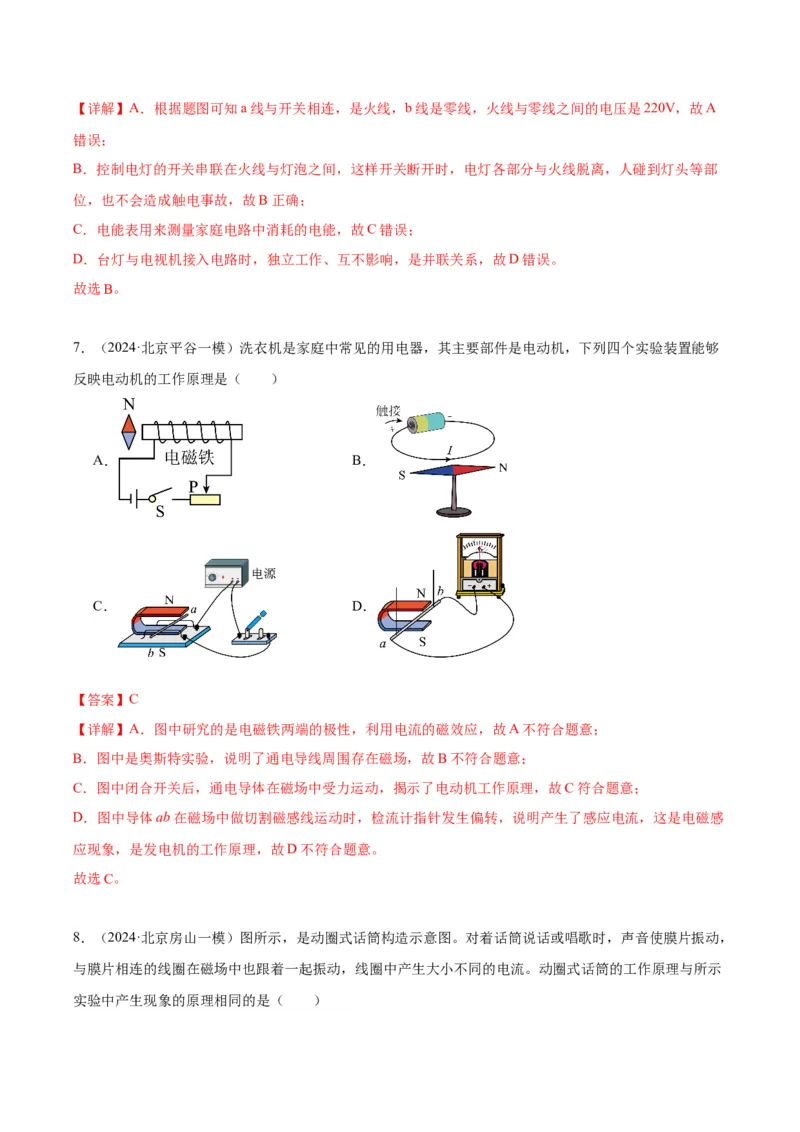

【答案】B【详解】A．根据题图可知a线与开关相连，是火线，b线是零线，火线与零线之间的电压是220V，故A
错误；
B．控制电灯的开关串联在火线与灯泡之间，这样开关断开时，电灯各部分与火线脱离，人碰到灯头等部
位，也不会造成触电事故，故B正确；
C．电能表用来测量家庭电路中消耗的电能，故C错误；
D．台灯与电视机接入电路时，独立工作、互不影响，是并联关系，故D错误。
故选B。
7．（2024·北京平谷一模）洗衣机是家庭中常见的用电器，其主要部件是电动机，下列四个实验装置能够
反映电动机的工作原理是（ ）
A． B．
C． D．
【答案】C
【详解】A．图中研究的是电磁铁两端的极性，利用电流的磁效应，故A不符合题意；
B．图中是奥斯特实验，说明了通电导线周围存在磁场，故B不符合题意；
C．图中闭合开关后，通电导体在磁场中受力运动，揭示了电动机工作原理，故C符合题意；
D．图中导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感
应现象，是发电机的工作原理，故D不符合题意。
故选C。

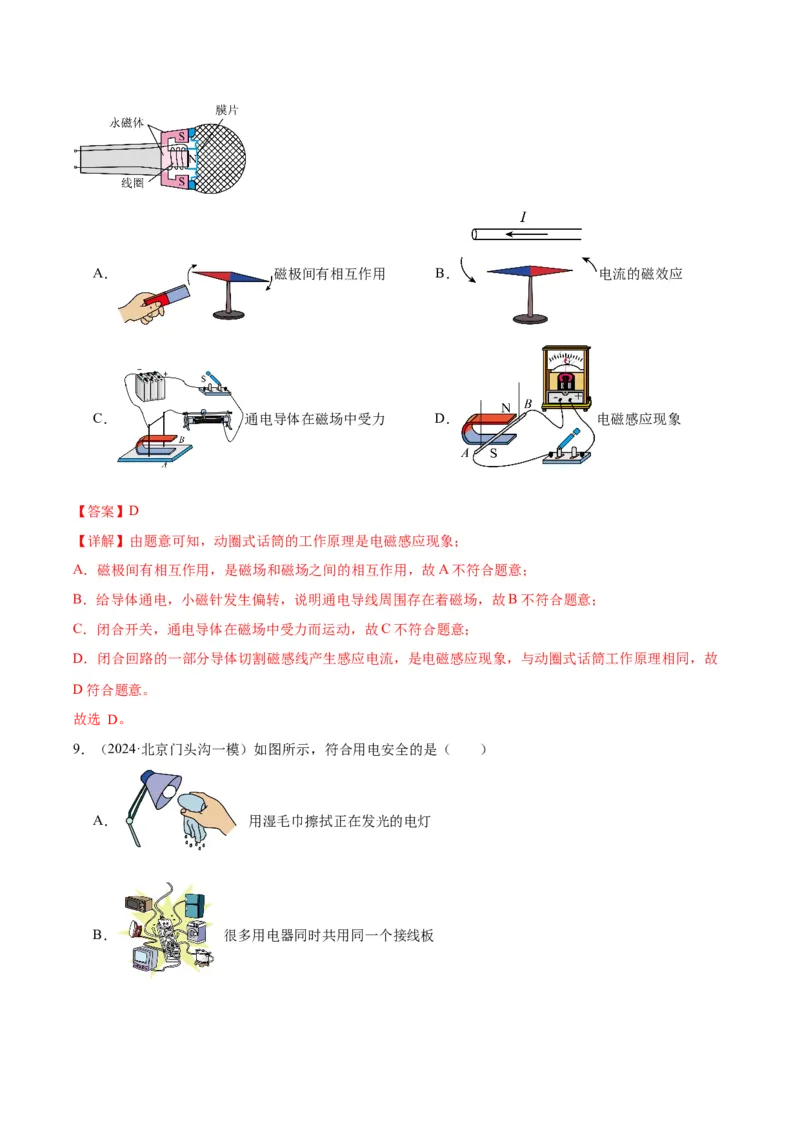

8．（2024·北京房山一模）图所示，是动圈式话筒构造示意图。对着话筒说话或唱歌时，声音使膜片振动，
与膜片相连的线圈在磁场中也跟着一起振动，线圈中产生大小不同的电流。动圈式话筒的工作原理与所示
实验中产生现象的原理相同的是（ ）A． 磁极间有相互作用 B． 电流的磁效应
C． 通电导体在磁场中受力 D． 电磁感应现象
【答案】D
【详解】由题意可知，动圈式话筒的工作原理是电磁感应现象；
A．磁极间有相互作用，是磁场和磁场之间的相互作用，故A不符合题意；
B．给导体通电，小磁针发生偏转，说明通电导线周围存在着磁场，故B不符合题意；
C．闭合开关，通电导体在磁场中受力而运动，故C不符合题意；
D．闭合回路的一部分导体切割磁感线产生感应电流，是电磁感应现象，与动圈式话筒工作原理相同，故
D符合题意。
故选 D。
9．（2024·北京门头沟一模）如图所示，符合用电安全的是（ ）
A． 用湿毛巾擦拭正在发光的电灯

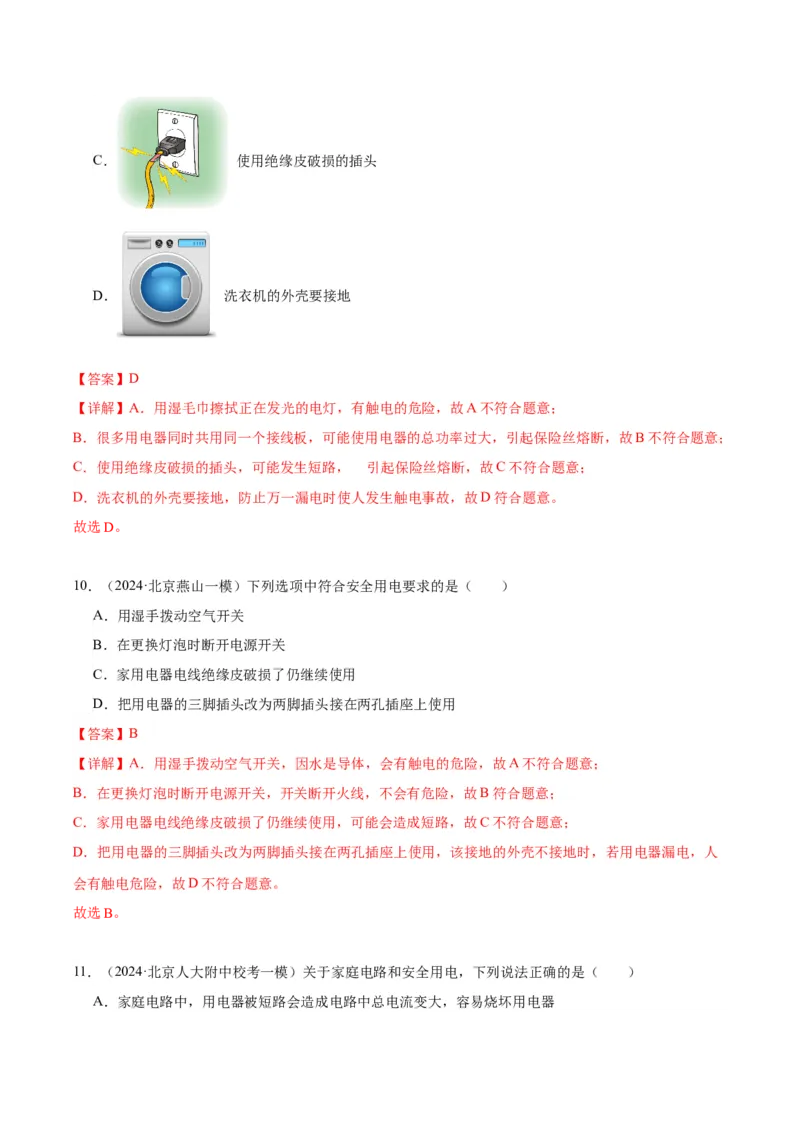

B． 很多用电器同时共用同一个接线板C． 使用绝缘皮破损的插头
D． 洗衣机的外壳要接地
【答案】D
【详解】A．用湿毛巾擦拭正在发光的电灯，有触电的危险，故A不符合题意；
B．很多用电器同时共用同一个接线板，可能使用电器的总功率过大，引起保险丝熔断，故B不符合题意；
C．使用绝缘皮破损的插头，可能发生短路， 引起保险丝熔断，故C不符合题意；
D．洗衣机的外壳要接地，防止万一漏电时使人发生触电事故，故D符合题意。
故选D。
10．（2024·北京燕山一模）下列选项中符合安全用电要求的是（ ）
A．用湿手拨动空气开关
B．在更换灯泡时断开电源开关
C．家用电器电线绝缘皮破损了仍继续使用
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【详解】A．用湿手拨动空气开关，因水是导体，会有触电的危险，故A不符合题意；
B．在更换灯泡时断开电源开关，开关断开火线，不会有危险，故B符合题意；
C．家用电器电线绝缘皮破损了仍继续使用，可能会造成短路，故C不符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，该接地的外壳不接地时，若用电器漏电，人
会有触电危险，故D不符合题意。
故选B。
11．（2024·北京人大附中校考一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，用电器被短路会造成电路中总电流变大，容易烧坏用电器B．洗衣机工作时其金属外壳需要接零线，是为了防止漏电事故发生
C．使用试电笔时为了确保安全，手不能接触试电笔上的任何金属部分
D．家庭电路中保险丝熔断，一定是由于电路中的总电流过大
【答案】D
【详解】A．家庭电路中，用电器被短路会造成电路中总电流变大，会使得保险丝熔断或者空气开关跳闸，
用电器都被短路，没有电流经过用电器，所以用电器不会被烧坏。故A错误；
B．带金属外壳的家用电器要使用三线插头，是因为三线插头与地线相连，能将金属外壳上带的电及时导
走，从而能防止出现触电事故，故B错误；
C．使用试电笔时，手不能触碰到试电笔的笔尖金属体，否则会造成触电，手应该触碰的是试电笔笔尾的
金属体，故C错误；
D．家庭电路中保险丝熔断，一定是由于电路中的总电流过大，在电流的热效应下保险丝产生的热量将自
己熔断，故D正确。
故选D。
12．（2024·北京北师大附中校考一模）关于电磁现象，下列说法不正确的是（ ）
A．用磁感线可以形象地描述磁场
B．发电机是根据电磁感应现象制成的
C．奥斯特实验说明了电流周围存在磁场
D．放在磁场中的导体一定受到磁场力的作用
【答案】D
【详解】A．为了形象地描述磁场我们引入了磁感线，故A正确，不符合题意；
B．发电机原理为电磁感应现象，故B正确，不符合题意；
C．奥斯特的电流的磁效应实验说明了电流周围存在磁场，故C正确，不符合题意；
D．只有通电导体(且电流方向与磁场方向不平行)在磁场中才受磁场力的作用，故D错误，符合题意。
故选D。
13．（2024·北京二中校考一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中的电视机和空调是串联的 B．用电器电线绝缘皮破损了仍继续使用
C．在触电事故现场，要立即切断电源 D．导致家庭电路中电流过大的原因一定是短路
【答案】C
【详解】A．家庭电路中的电视机和空调是独立工作，互不影响，是并联电路，故A错误；B．用电器电线绝缘皮破损了，有触电危险，不能继续使用，故B错误；
C．在触电事故现场，要立即切断电源，避免触电事故的发生，故C正确；
D．导致家庭电路中电流过大的原因可能是短路，也可能是总功率过大，故D错误。
故选C。

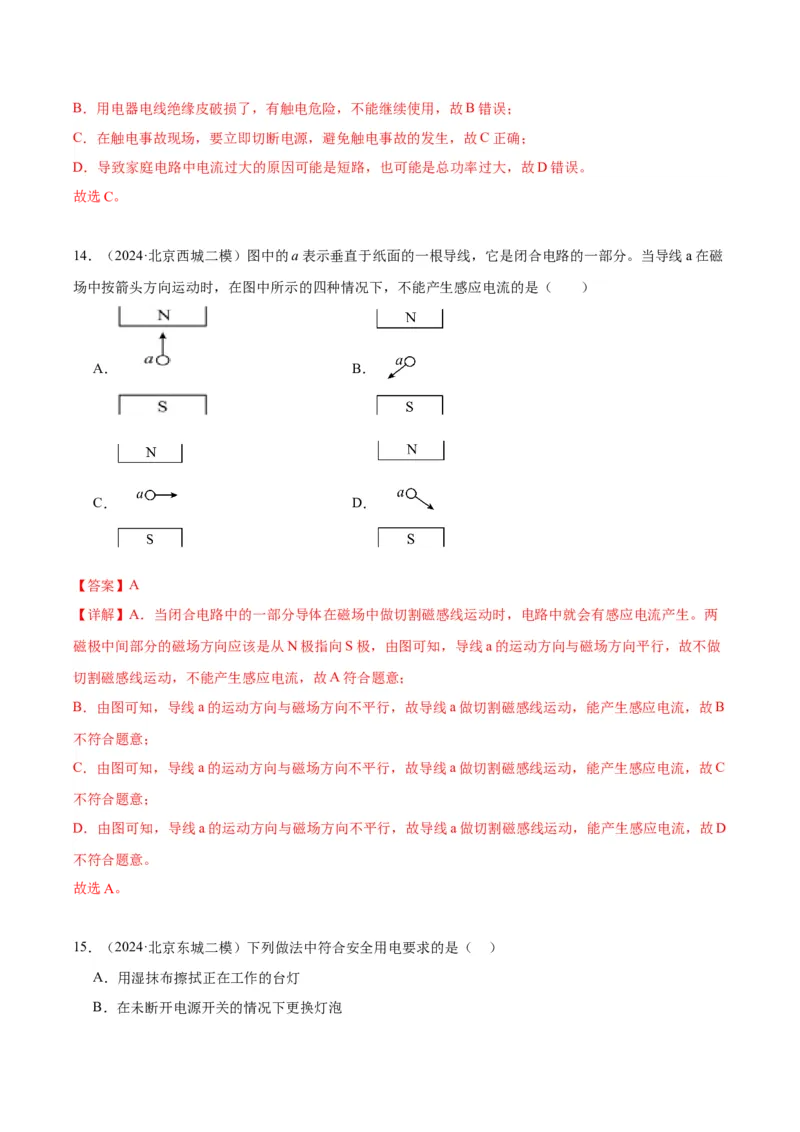

14．（2024·北京西城二模）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁
场中按箭头方向运动时，在图中所示的四种情况下，不能产生感应电流的是（ ）
A． B．
C． D．
【答案】A
【详解】A．当闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就会有感应电流产生。两
磁极中间部分的磁场方向应该是从N极指向S极，由图可知，导线a的运动方向与磁场方向平行，故不做
切割磁感线运动，不能产生感应电流，故A符合题意；
B．由图可知，导线a的运动方向与磁场方向不平行，故导线a做切割磁感线运动，能产生感应电流，故B
不符合题意；
C．由图可知，导线a的运动方向与磁场方向不平行，故导线a做切割磁感线运动，能产生感应电流，故C
不符合题意；
D．由图可知，导线a的运动方向与磁场方向不平行，故导线a做切割磁感线运动，能产生感应电流，故D
不符合题意。
故选A。
15．（2024·北京东城二模）下列做法中符合安全用电要求的是（ ）
A．用湿抹布擦拭正在工作的台灯
B．在未断开电源开关的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝
D．为了防止触电，必须把用电器的开关装在零线上
【答案】C
【详解】A．湿布属于导体，容易导电，不能用湿布擦拭正在工作的台灯，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡容易发生触电事故，故B不符合题意；
C．家庭电路中必须安装保险丝或空气开关，这样可保证在电路中电流过大时能切断电源，故C符合题意；
D．为了防止触电，必须把用电器的开关装在火线上，故D不符合题意。
故选C。

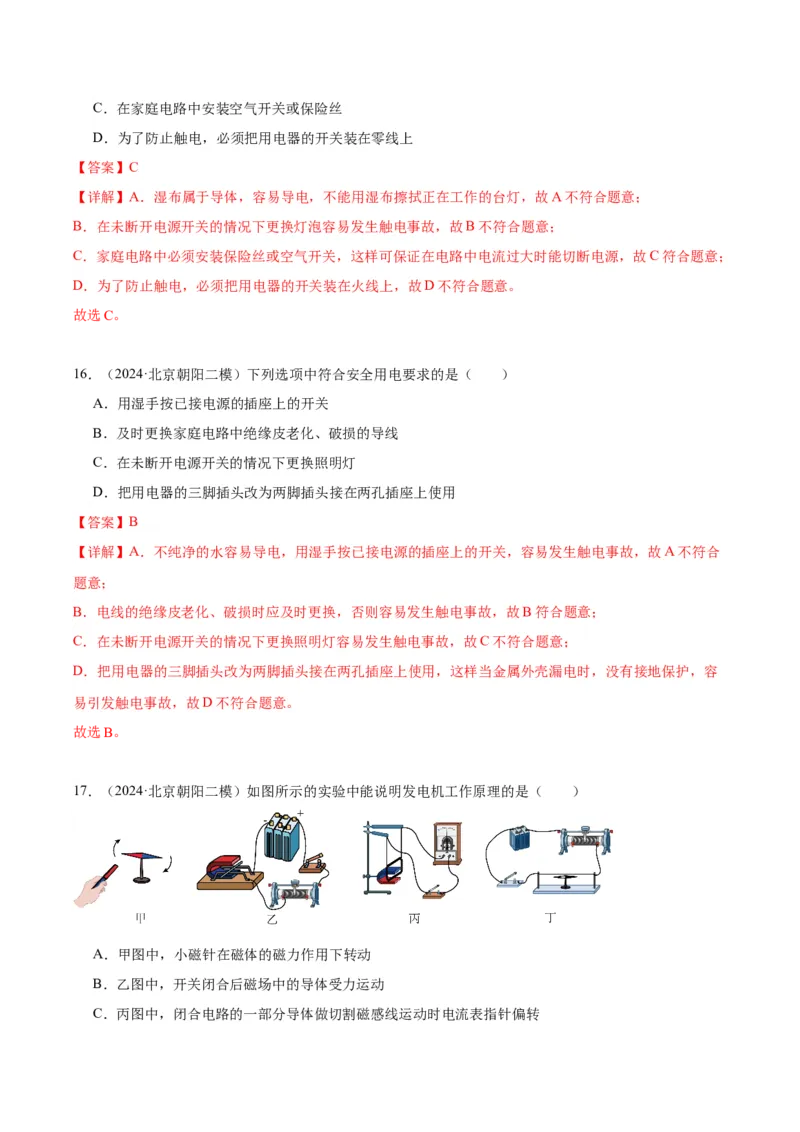

16．（2024·北京朝阳二模）下列选项中符合安全用电要求的是（ ）
A．用湿手按已接电源的插座上的开关
B．及时更换家庭电路中绝缘皮老化、破损的导线
C．在未断开电源开关的情况下更换照明灯
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
【答案】B
【详解】A．不纯净的水容易导电，用湿手按已接电源的插座上的开关，容易发生触电事故，故A不符合
题意；
B．电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故，故B符合题意；
C．在未断开电源开关的情况下更换照明灯容易发生触电事故，故C不符合题意；
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，没有接地保护，容
易引发触电事故，故D不符合题意。
故选B。
17．（2024·北京朝阳二模）如图所示的实验中能说明发电机工作原理的是（ ）
A．甲图中，小磁针在磁体的磁力作用下转动
B．乙图中，开关闭合后磁场中的导体受力运动

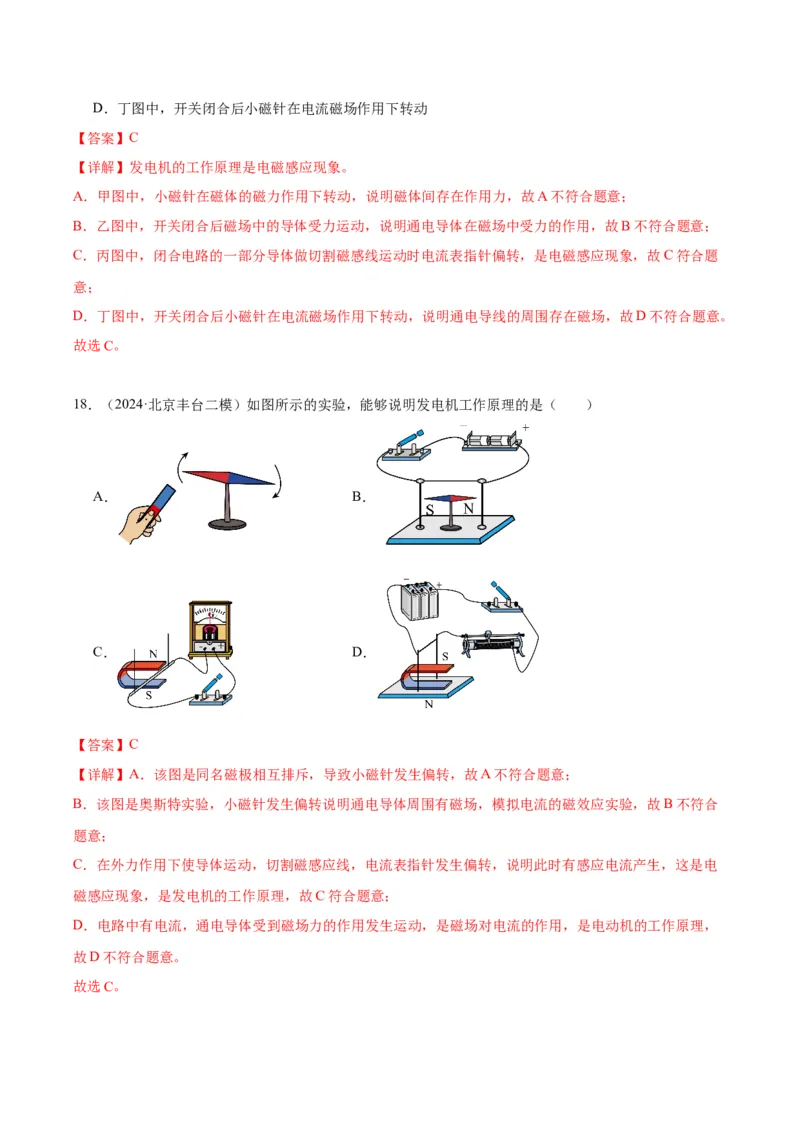

C．丙图中，闭合电路的一部分导体做切割磁感线运动时电流表指针偏转D．丁图中，开关闭合后小磁针在电流磁场作用下转动
【答案】C
【详解】发电机的工作原理是电磁感应现象。
A．甲图中，小磁针在磁体的磁力作用下转动，说明磁体间存在作用力，故A不符合题意；
B．乙图中，开关闭合后磁场中的导体受力运动，说明通电导体在磁场中受力的作用，故B不符合题意；
C．丙图中，闭合电路的一部分导体做切割磁感线运动时电流表指针偏转，是电磁感应现象，故C符合题
意；
D．丁图中，开关闭合后小磁针在电流磁场作用下转动，说明通电导线的周围存在磁场，故D不符合题意。
故选C。
18．（2024·北京丰台二模）如图所示的实验，能够说明发电机工作原理的是（ ）
A． B．
C． D．
【答案】C
【详解】A．该图是同名磁极相互排斥，导致小磁针发生偏转，故A不符合题意；
B．该图是奥斯特实验，小磁针发生偏转说明通电导体周围有磁场，模拟电流的磁效应实验，故B不符合
题意；
C．在外力作用下使导体运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电
磁感应现象，是发电机的工作原理，故C符合题意；
D．电路中有电流，通电导体受到磁场力的作用发生运动，是磁场对电流的作用，是电动机的工作原理，
故D不符合题意。

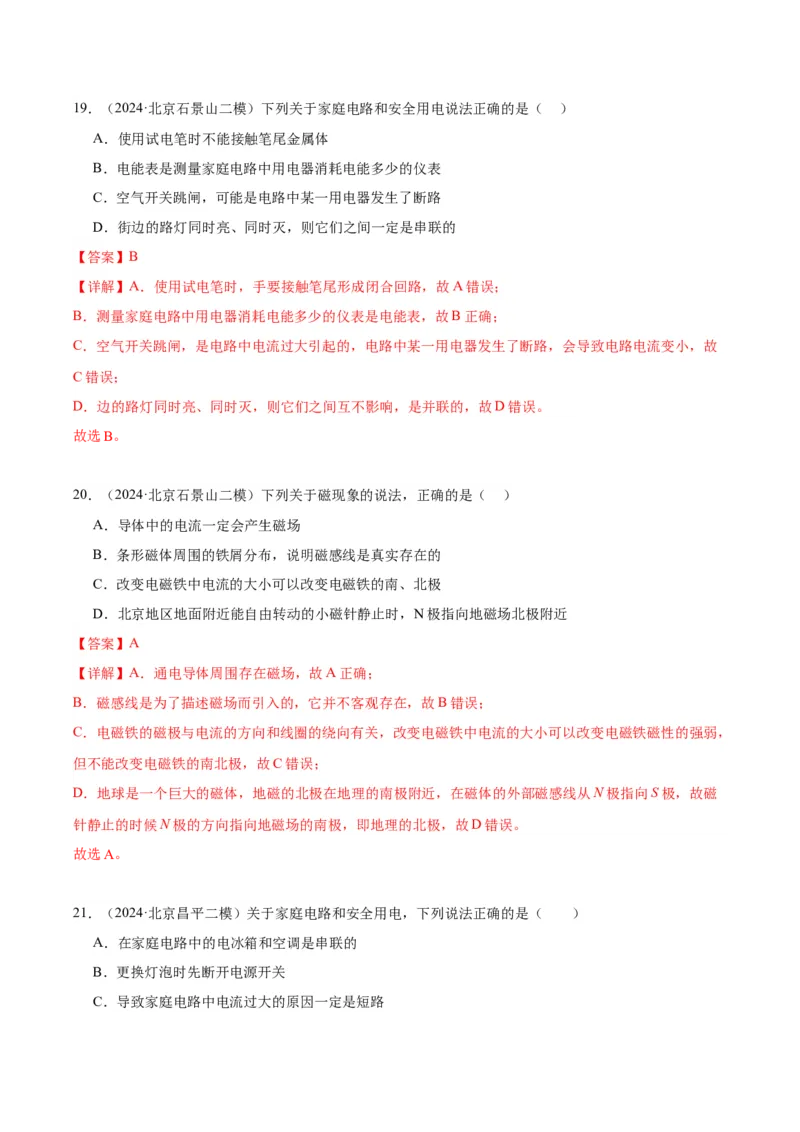

故选C。19．（2024·北京石景山二模）下列关于家庭电路和安全用电说法正确的是（ ）
A．使用试电笔时不能接触笔尾金属体
B．电能表是测量家庭电路中用电器消耗电能多少的仪表
C．空气开关跳闸，可能是电路中某一用电器发生了断路
D．街边的路灯同时亮、同时灭，则它们之间一定是串联的
【答案】B
【详解】A．使用试电笔时，手要接触笔尾形成闭合回路，故A错误；
B．测量家庭电路中用电器消耗电能多少的仪表是电能表，故B正确；
C．空气开关跳闸，是电路中电流过大引起的，电路中某一用电器发生了断路，会导致电路电流变小，故
C错误；
D．边的路灯同时亮、同时灭，则它们之间互不影响，是并联的，故D错误。
故选B。
20．（2024·北京石景山二模）下列关于磁现象的说法，正确的是（ ）
A．导体中的电流一定会产生磁场
B．条形磁体周围的铁屑分布，说明磁感线是真实存在的
C．改变电磁铁中电流的大小可以改变电磁铁的南、北极
D．北京地区地面附近能自由转动的小磁针静止时，N极指向地磁场北极附近
【答案】A
【详解】A．通电导体周围存在磁场，故A正确；
B．磁感线是为了描述磁场而引入的，它并不客观存在，故B错误；
C．电磁铁的磁极与电流的方向和线圈的绕向有关，改变电磁铁中电流的大小可以改变电磁铁磁性的强弱，
但不能改变电磁铁的南北极，故C错误；
D．地球是一个巨大的磁体，地磁的北极在地理的南极附近，在磁体的外部磁感线从N极指向S极，故磁
针静止的时候N极的方向指向地磁场的南极，即地理的北极，故D错误。
故选A。
21．（2024·北京昌平二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．在家庭电路中的电冰箱和空调是串联的
B．更换灯泡时先断开电源开关

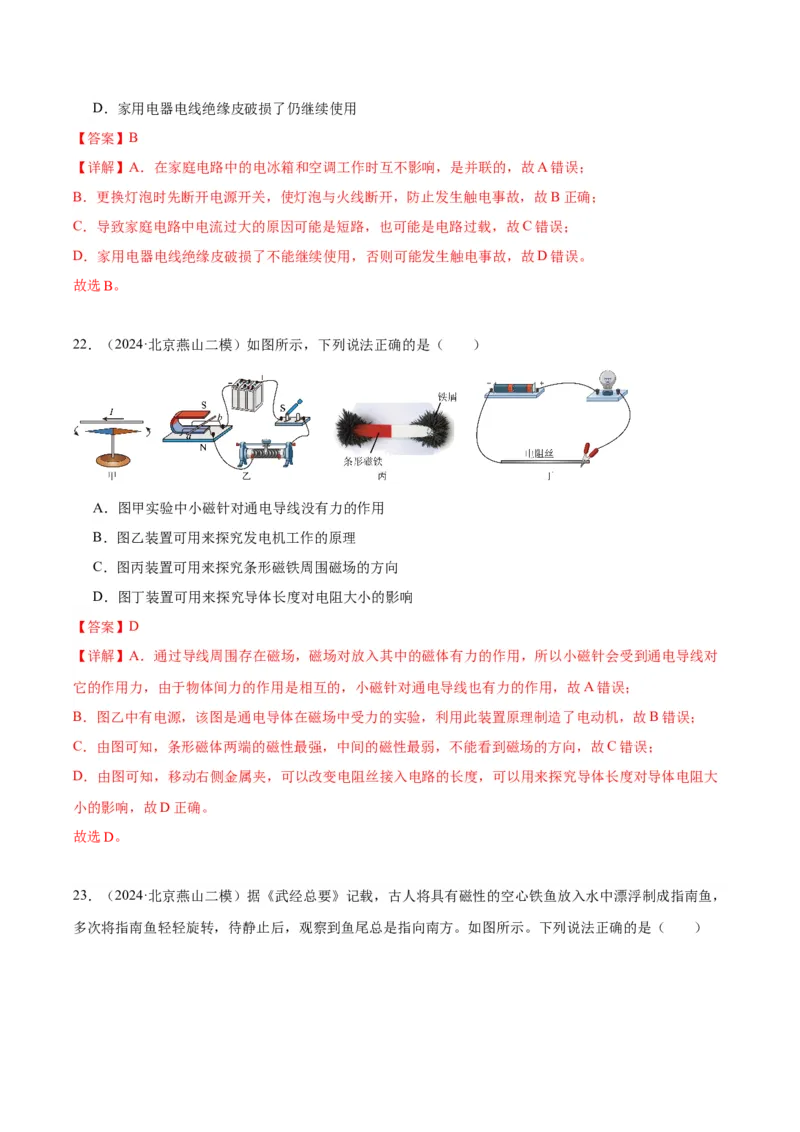

C．导致家庭电路中电流过大的原因一定是短路D．家用电器电线绝缘皮破损了仍继续使用
【答案】B
【详解】A．在家庭电路中的电冰箱和空调工作时互不影响，是并联的，故A错误；
B．更换灯泡时先断开电源开关，使灯泡与火线断开，防止发生触电事故，故B正确；
C．导致家庭电路中电流过大的原因可能是短路，也可能是电路过载，故C错误；
D．家用电器电线绝缘皮破损了不能继续使用，否则可能发生触电事故，故D错误。
故选B。
22．（2024·北京燕山二模）如图所示，下列说法正确的是（ ）
A．图甲实验中小磁针对通电导线没有力的作用
B．图乙装置可用来探究发电机工作的原理
C．图丙装置可用来探究条形磁铁周围磁场的方向
D．图丁装置可用来探究导体长度对电阻大小的影响
【答案】D
【详解】A．通过导线周围存在磁场，磁场对放入其中的磁体有力的作用，所以小磁针会受到通电导线对
它的作用力，由于物体间力的作用是相互的，小磁针对通电导线也有力的作用，故A错误；
B．图乙中有电源，该图是通电导体在磁场中受力的实验，利用此装置原理制造了电动机，故B错误；
C．由图可知，条形磁体两端的磁性最强，中间的磁性最弱，不能看到磁场的方向，故C错误；
D．由图可知，移动右侧金属夹，可以改变电阻丝接入电路的长度，可以用来探究导体长度对导体电阻大
小的影响，故D正确。
故选D。

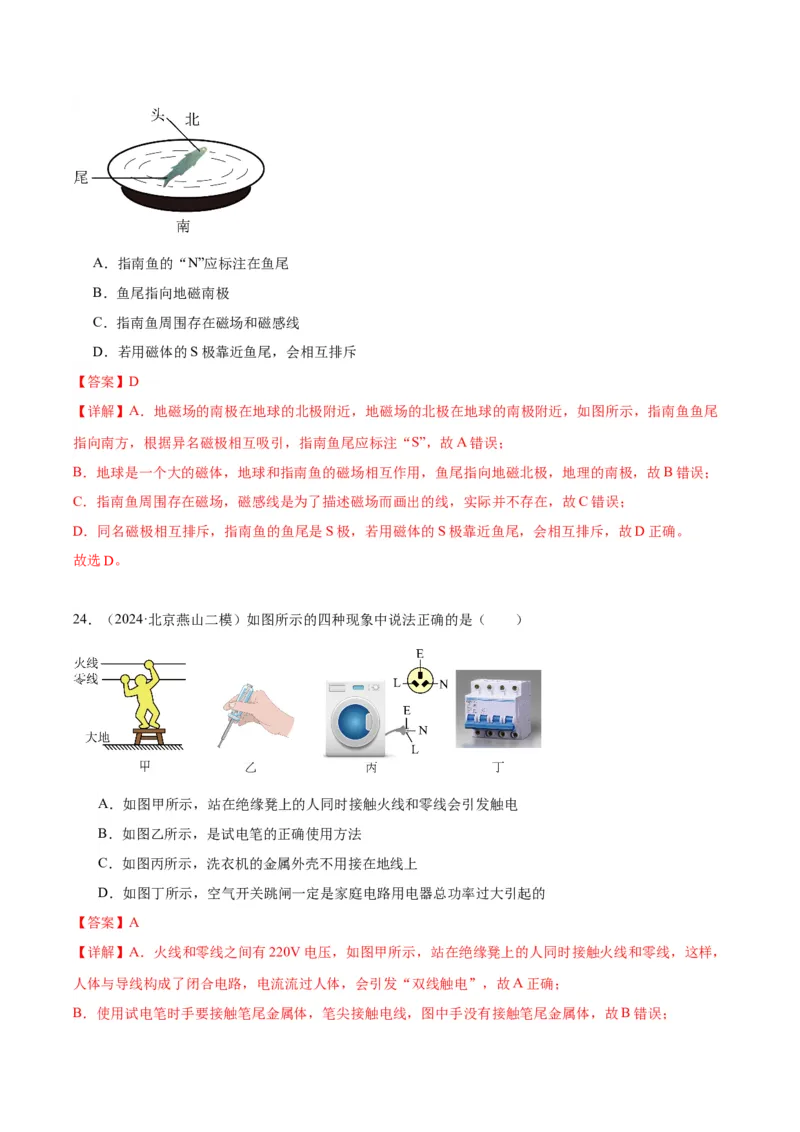

23．（2024·北京燕山二模）据《武经总要》记载，古人将具有磁性的空心铁鱼放入水中漂浮制成指南鱼，
多次将指南鱼轻轻旋转，待静止后，观察到鱼尾总是指向南方。如图所示。下列说法正确的是（ ）A．指南鱼的“N”应标注在鱼尾
B．鱼尾指向地磁南极
C．指南鱼周围存在磁场和磁感线
D．若用磁体的S极靠近鱼尾，会相互排斥
【答案】D
【详解】A．地磁场的南极在地球的北极附近，地磁场的北极在地球的南极附近，如图所示，指南鱼鱼尾
指向南方，根据异名磁极相互吸引，指南鱼尾应标注“S”，故A错误；
B．地球是一个大的磁体，地球和指南鱼的磁场相互作用，鱼尾指向地磁北极，地理的南极，故B错误；
C．指南鱼周围存在磁场，磁感线是为了描述磁场而画出的线，实际并不存在，故C错误；
D．同名磁极相互排斥，指南鱼的鱼尾是S极，若用磁体的S极靠近鱼尾，会相互排斥，故D正确。
故选D。
24．（2024·北京燕山二模）如图所示的四种现象中说法正确的是（ ）
A．如图甲所示，站在绝缘凳上的人同时接触火线和零线会引发触电
B．如图乙所示，是试电笔的正确使用方法
C．如图丙所示，洗衣机的金属外壳不用接在地线上
D．如图丁所示，空气开关跳闸一定是家庭电路用电器总功率过大引起的
【答案】A
【详解】A．火线和零线之间有220V电压，如图甲所示，站在绝缘凳上的人同时接触火线和零线，这样，
人体与导线构成了闭合电路，电流流过人体，会引发“双线触电”，故A正确；

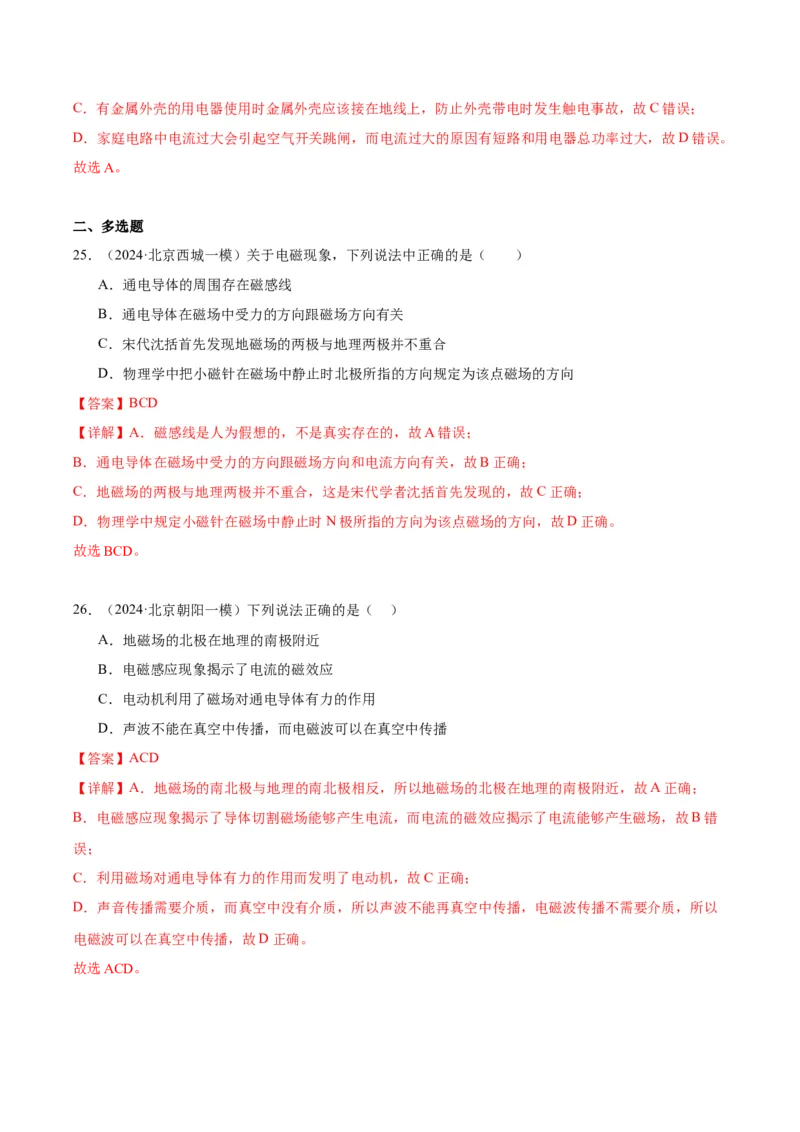

B．使用试电笔时手要接触笔尾金属体，笔尖接触电线，图中手没有接触笔尾金属体，故B错误；C．有金属外壳的用电器使用时金属外壳应该接在地线上，防止外壳带电时发生触电事故，故C错误；
D．家庭电路中电流过大会引起空气开关跳闸，而电流过大的原因有短路和用电器总功率过大，故D错误。
故选A。
二、多选题
25．（2024·北京西城一模）关于电磁现象，下列说法中正确的是（ ）
A．通电导体的周围存在磁感线
B．通电导体在磁场中受力的方向跟磁场方向有关
C．宋代沈括首先发现地磁场的两极与地理两极并不重合
D．物理学中把小磁针在磁场中静止时北极所指的方向规定为该点磁场的方向
【答案】BCD
【详解】A．磁感线是人为假想的，不是真实存在的，故A错误；
B．通电导体在磁场中受力的方向跟磁场方向和电流方向有关，故B正确；
C．地磁场的两极与地理两极并不重合，这是宋代学者沈括首先发现的，故C正确；
D．物理学中规定小磁针在磁场中静止时N极所指的方向为该点磁场的方向，故D正确。
故选BCD。
26．（2024·北京朝阳一模）下列说法正确的是（ ）
A．地磁场的北极在地理的南极附近
B．电磁感应现象揭示了电流的磁效应
C．电动机利用了磁场对通电导体有力的作用
D．声波不能在真空中传播，而电磁波可以在真空中传播
【答案】ACD
【详解】A．地磁场的南北极与地理的南北极相反，所以地磁场的北极在地理的南极附近，故A正确；
B．电磁感应现象揭示了导体切割磁场能够产生电流，而电流的磁效应揭示了电流能够产生磁场，故B错
误；
C．利用磁场对通电导体有力的作用而发明了电动机，故C正确；
D．声音传播需要介质，而真空中没有介质，所以声波不能再真空中传播，电磁波传播不需要介质，所以
电磁波可以在真空中传播，故D正确。

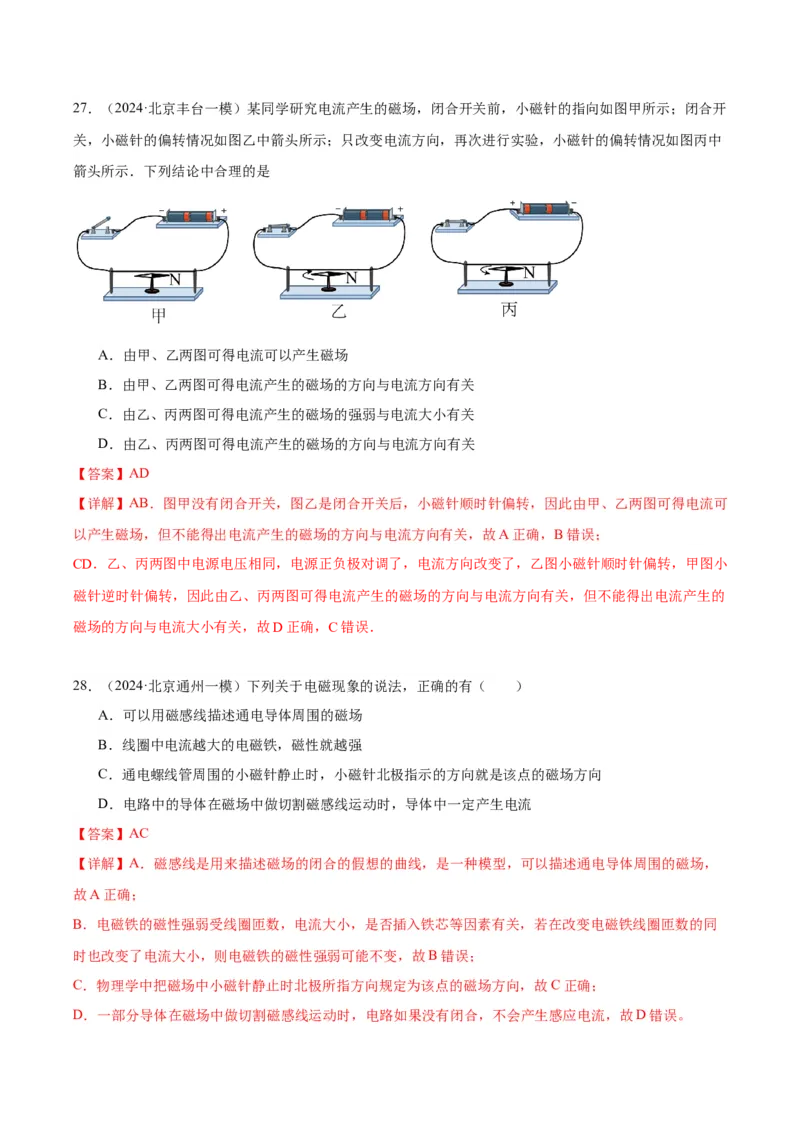

故选ACD。27．（2024·北京丰台一模）某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开
关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中
箭头所示．下列结论中合理的是
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
【答案】AD
【详解】AB．图甲没有闭合开关，图乙是闭合开关后，小磁针顺时针偏转，因此由甲、乙两图可得电流可
以产生磁场，但不能得出电流产生的磁场的方向与电流方向有关，故A正确，B错误；
CD．乙、丙两图中电源电压相同，电源正负极对调了，电流方向改变了，乙图小磁针顺时针偏转，甲图小
磁针逆时针偏转，因此由乙、丙两图可得电流产生的磁场的方向与电流方向有关，但不能得出电流产生的
磁场的方向与电流大小有关，故D正确，C错误．
28．（2024·北京通州一模）下列关于电磁现象的说法，正确的有（ ）
A．可以用磁感线描述通电导体周围的磁场
B．线圈中电流越大的电磁铁，磁性就越强
C．通电螺线管周围的小磁针静止时，小磁针北极指示的方向就是该点的磁场方向
D．电路中的导体在磁场中做切割磁感线运动时，导体中一定产生电流
【答案】AC
【详解】A．磁感线是用来描述磁场的闭合的假想的曲线，是一种模型，可以描述通电导体周围的磁场，
故A正确；
B．电磁铁的磁性强弱受线圈匝数，电流大小，是否插入铁芯等因素有关，若在改变电磁铁线圈匝数的同
时也改变了电流大小，则电磁铁的磁性强弱可能不变，故B错误；
C．物理学中把磁场中小磁针静止时北极所指方向规定为该点的磁场方向，故C正确；
D．一部分导体在磁场中做切割磁感线运动时，电路如果没有闭合，不会产生感应电流，故D错误。故选AC。

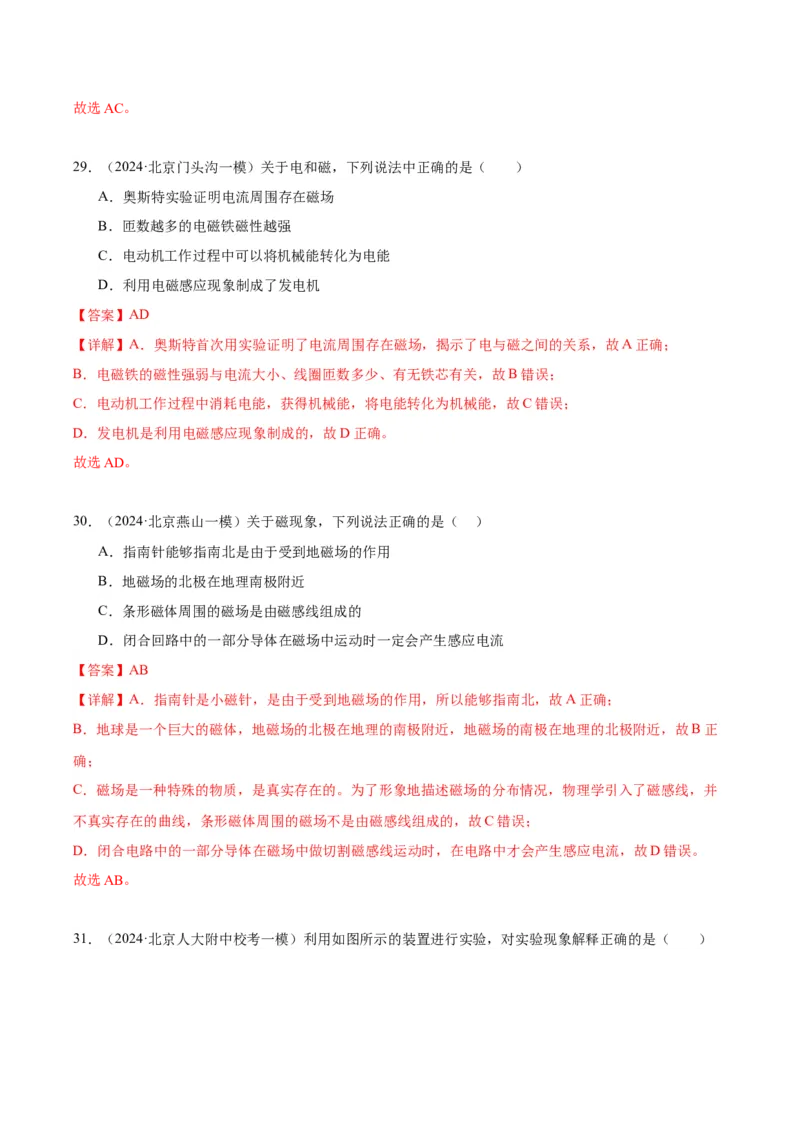

29．（2024·北京门头沟一模）关于电和磁，下列说法中正确的是（ ）
A．奥斯特实验证明电流周围存在磁场
B．匝数越多的电磁铁磁性越强
C．电动机工作过程中可以将机械能转化为电能
D．利用电磁感应现象制成了发电机
【答案】AD
【详解】A．奥斯特首次用实验证明了电流周围存在磁场，揭示了电与磁之间的关系，故A正确；
B．电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关，故B错误；
C．电动机工作过程中消耗电能，获得机械能，将电能转化为机械能，故C错误；
D．发电机是利用电磁感应现象制成的，故D正确。
故选AD。
30．（2024·北京燕山一模）关于磁现象，下列说法正确的是（ ）
A．指南针能够指南北是由于受到地磁场的作用
B．地磁场的北极在地理南极附近
C．条形磁体周围的磁场是由磁感线组成的
D．闭合回路中的一部分导体在磁场中运动时一定会产生感应电流
【答案】AB
【详解】A．指南针是小磁针，是由于受到地磁场的作用，所以能够指南北，故A正确；
B．地球是一个巨大的磁体，地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近，故B正
确；
C．磁场是一种特殊的物质，是真实存在的。为了形象地描述磁场的分布情况，物理学引入了磁感线，并
不真实存在的曲线，条形磁体周围的磁场不是由磁感线组成的，故C错误；
D．闭合电路中的一部分导体在磁场中做切割磁感线运动时，在电路中才会产生感应电流，故D错误。
故选AB。

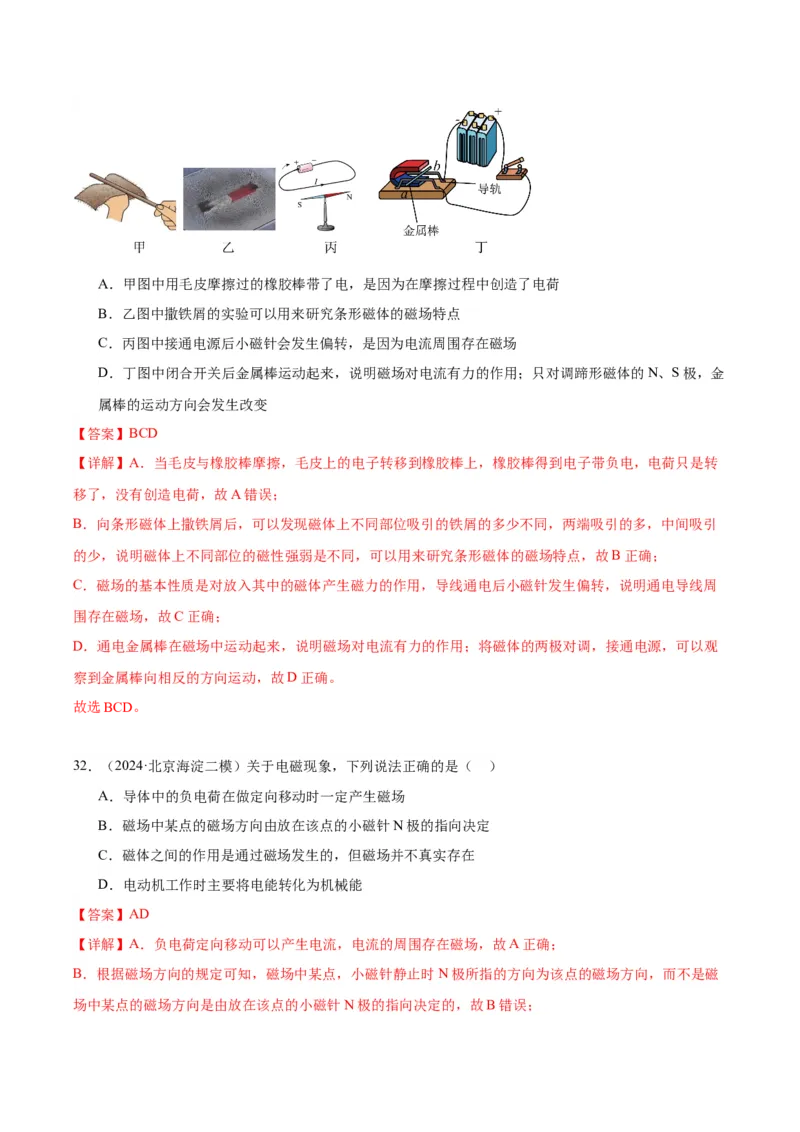

31．（2024·北京人大附中校考一模）利用如图所示的装置进行实验，对实验现象解释正确的是（ ）A．甲图中用毛皮摩擦过的橡胶棒带了电，是因为在摩擦过程中创造了电荷
B．乙图中撒铁屑的实验可以用来研究条形磁体的磁场特点
C．丙图中接通电源后小磁针会发生偏转，是因为电流周围存在磁场
D．丁图中闭合开关后金属棒运动起来，说明磁场对电流有力的作用；只对调蹄形磁体的N、S极，金
属棒的运动方向会发生改变
【答案】BCD
【详解】A．当毛皮与橡胶棒摩擦，毛皮上的电子转移到橡胶棒上，橡胶棒得到电子带负电，电荷只是转
移了，没有创造电荷，故A错误；
B．向条形磁体上撒铁屑后，可以发现磁体上不同部位吸引的铁屑的多少不同，两端吸引的多，中间吸引
的少，说明磁体上不同部位的磁性强弱是不同，可以用来研究条形磁体的磁场特点，故B正确；
C．磁场的基本性质是对放入其中的磁体产生磁力的作用，导线通电后小磁针发生偏转，说明通电导线周
围存在磁场，故C正确；
D．通电金属棒在磁场中运动起来，说明磁场对电流有力的作用；将磁体的两极对调，接通电源，可以观
察到金属棒向相反的方向运动，故D正确。
故选BCD。
32．（2024·北京海淀二模）关于电磁现象，下列说法正确的是（ ）
A．导体中的负电荷在做定向移动时一定产生磁场
B．磁场中某点的磁场方向由放在该点的小磁针N极的指向决定
C．磁体之间的作用是通过磁场发生的，但磁场并不真实存在
D．电动机工作时主要将电能转化为机械能
【答案】AD
【详解】A．负电荷定向移动可以产生电流，电流的周围存在磁场，故A正确；
B．根据磁场方向的规定可知，磁场中某点，小磁针静止时N极所指的方向为该点的磁场方向，而不是磁
场中某点的磁场方向是由放在该点的小磁针N极的指向决定的，故B错误；C．磁体周围的磁场是真实存在的，磁体间的作用是通过磁场来发生的，故C错误；
D．电动机工作时主要将电能转化为机械能，故D正确；
故选AD。

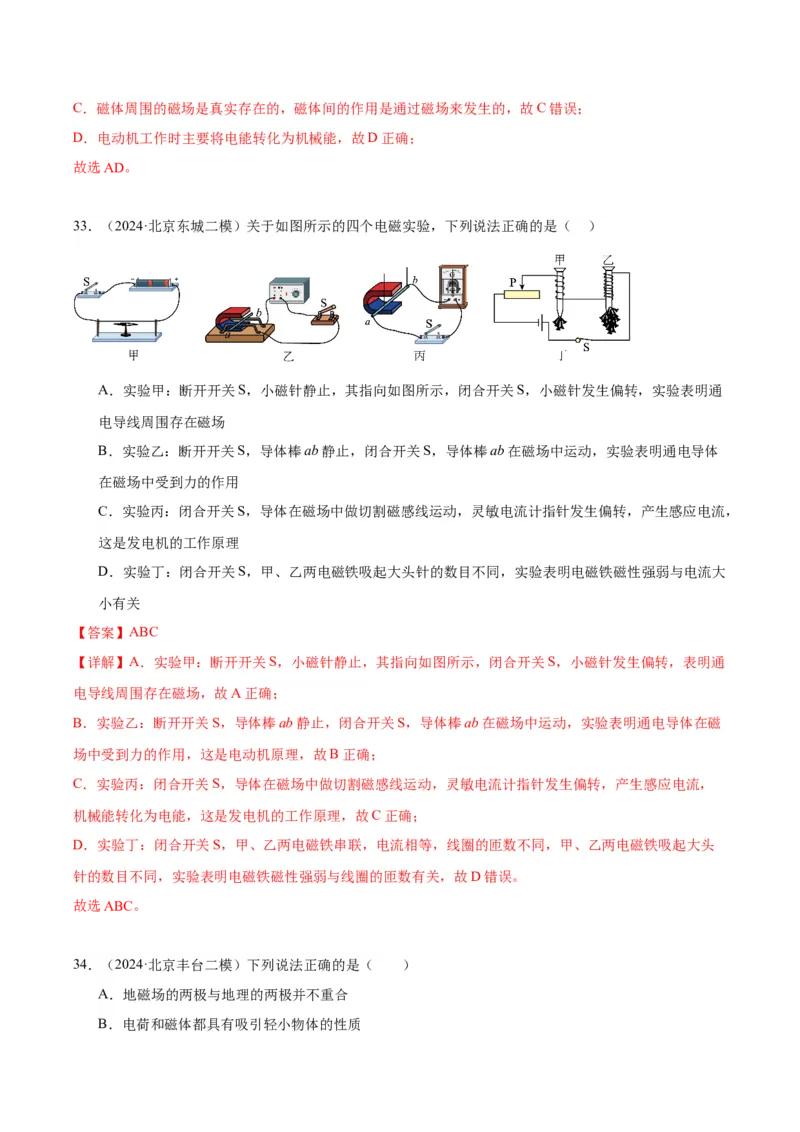

33．（2024·北京东城二模）关于如图所示的四个电磁实验，下列说法正确的是（ ）
A．实验甲：断开开关S，小磁针静止，其指向如图所示，闭合开关S，小磁针发生偏转，实验表明通
电导线周围存在磁场
B．实验乙：断开开关S，导体棒ab静止，闭合开关S，导体棒ab在磁场中运动，实验表明通电导体
在磁场中受到力的作用
C．实验丙：闭合开关S，导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，产生感应电流，
这是发电机的工作原理
D．实验丁：闭合开关S，甲、乙两电磁铁吸起大头针的数目不同，实验表明电磁铁磁性强弱与电流大
小有关
【答案】ABC
【详解】A．实验甲：断开开关S，小磁针静止，其指向如图所示，闭合开关S，小磁针发生偏转，表明通
电导线周围存在磁场，故A正确；
B．实验乙：断开开关S，导体棒ab静止，闭合开关S，导体棒ab在磁场中运动，实验表明通电导体在磁
场中受到力的作用，这是电动机原理，故B正确；
C．实验丙：闭合开关S，导体在磁场中做切割磁感线运动，灵敏电流计指针发生偏转，产生感应电流，
机械能转化为电能，这是发电机的工作原理，故C正确；
D．实验丁：闭合开关S，甲、乙两电磁铁串联，电流相等，线圈的匝数不同，甲、乙两电磁铁吸起大头
针的数目不同，实验表明电磁铁磁性强弱与线圈的匝数有关，故D错误。
故选ABC。
34．（2024·北京丰台二模）下列说法正确的是（ ）
A．地磁场的两极与地理的两极并不重合
B．电荷和磁体都具有吸引轻小物体的性质C．磁感线真实存在，磁体外部的磁感线都从N极出发
D．光是电磁波，电磁波在真空中的传播速度为3×108m/s
【答案】AD
【详解】A．地磁北极在地理南极附近，地磁南极在地理北极附件，地磁场的两极与地理的两极并不重合，
故A正确；
B．带电物体能吸引轻小物体，这是电荷的一个特性，而磁体只能吸引铁、钴、镍等物质，而不是所有轻
小物体，故B错误；
C．磁感线是为了描述磁场而引入的一种假想的曲线，实际上并不存在，磁体外部的磁感线都从N极出发，
故C错误；
D．光是电磁波，电磁波在真空中的传播速度和光速相同，为3×108m/s，故D正确。
故选AD。
35．（2024·北京昌平二模）下列说法正确的是（ ）
A．导体在磁场中做切割磁感线运动时，导体中一定产生电流
B．指南针能指南是由于地磁场对指南针磁极有力的作用
C．磁场中某点的磁场强弱是由放在该点的小磁针决定的
D．利用放在磁体周围的小磁针可以判断该磁体周围各点的磁场方向
【答案】BD
【详解】A．如果电路是断开的，导体在磁场中做切割磁感线运动时，导体中不会产生电流，故A错误；
B．地球周围存在磁场，指南针能指南北方向，是由于受到地磁场的作用，地磁场对指南针磁极有力的作
用，故B正确；
C．磁场中某点的磁场强弱由磁体自身决定，与放在该点的小磁针无关，故C错误；
D．利用放在磁体周围的小磁针可以判断该磁体该点的磁场方向，不同位置放上小磁针都可以判断磁场方
向，故D正确。
故选BD。

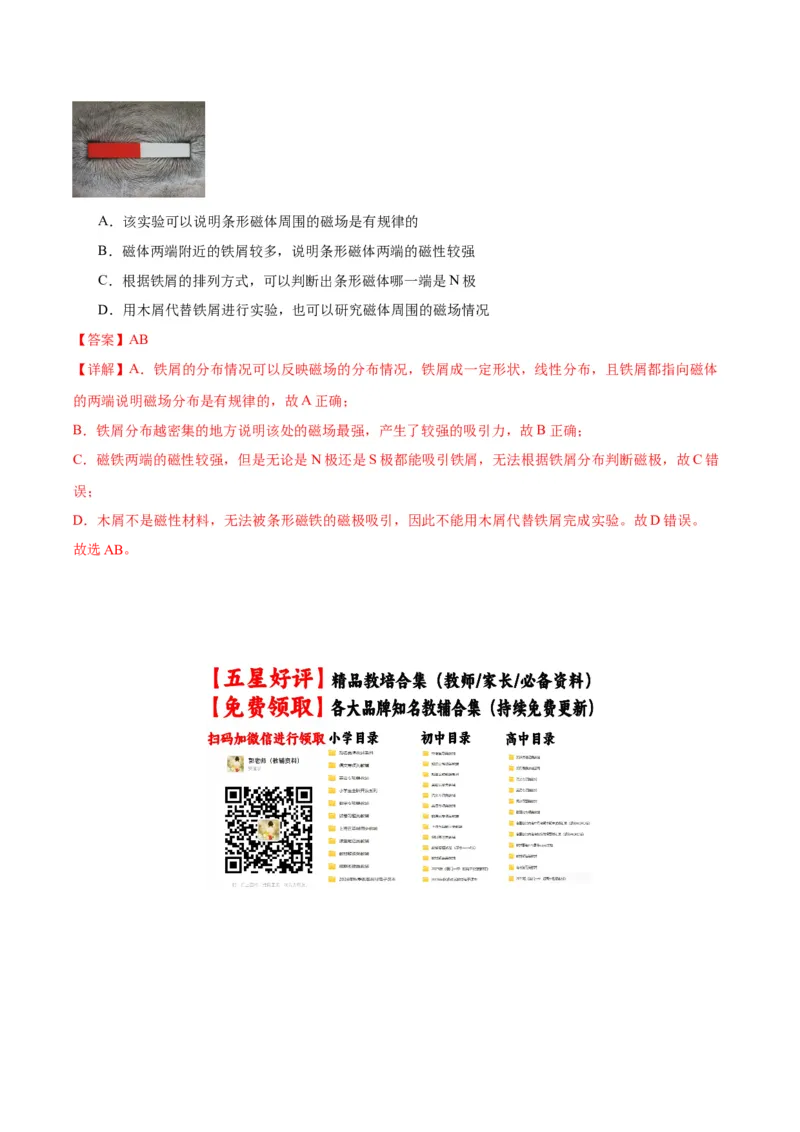

36．（2024·北京大兴二模）某同学研究磁体周围的磁场情况时，将一根条形磁体放在水平桌面上，在条形
磁体上面放一块有机玻璃，玻璃上均匀撒一层铁屑，轻轻敲打玻璃，可以看到铁屑的分布情况如图所示。
下列说法中正确的是（ ）A．该实验可以说明条形磁体周围的磁场是有规律的
B．磁体两端附近的铁屑较多，说明条形磁体两端的磁性较强
C．根据铁屑的排列方式，可以判断出条形磁体哪一端是N极
D．用木屑代替铁屑进行实验，也可以研究磁体周围的磁场情况
【答案】AB
【详解】A．铁屑的分布情况可以反映磁场的分布情况，铁屑成一定形状，线性分布，且铁屑都指向磁体
的两端说明磁场分布是有规律的，故A正确；
B．铁屑分布越密集的地方说明该处的磁场最强，产生了较强的吸引力，故B正确；
C．磁铁两端的磁性较强，但是无论是N极还是S极都能吸引铁屑，无法根据铁屑分布判断磁极，故C错
误；
D．木屑不是磁性材料，无法被条形磁铁的磁极吸引，因此不能用木屑代替铁屑完成实验。故D错误。
故选AB。
