专题 13 电功率（解析版）
一、单选题

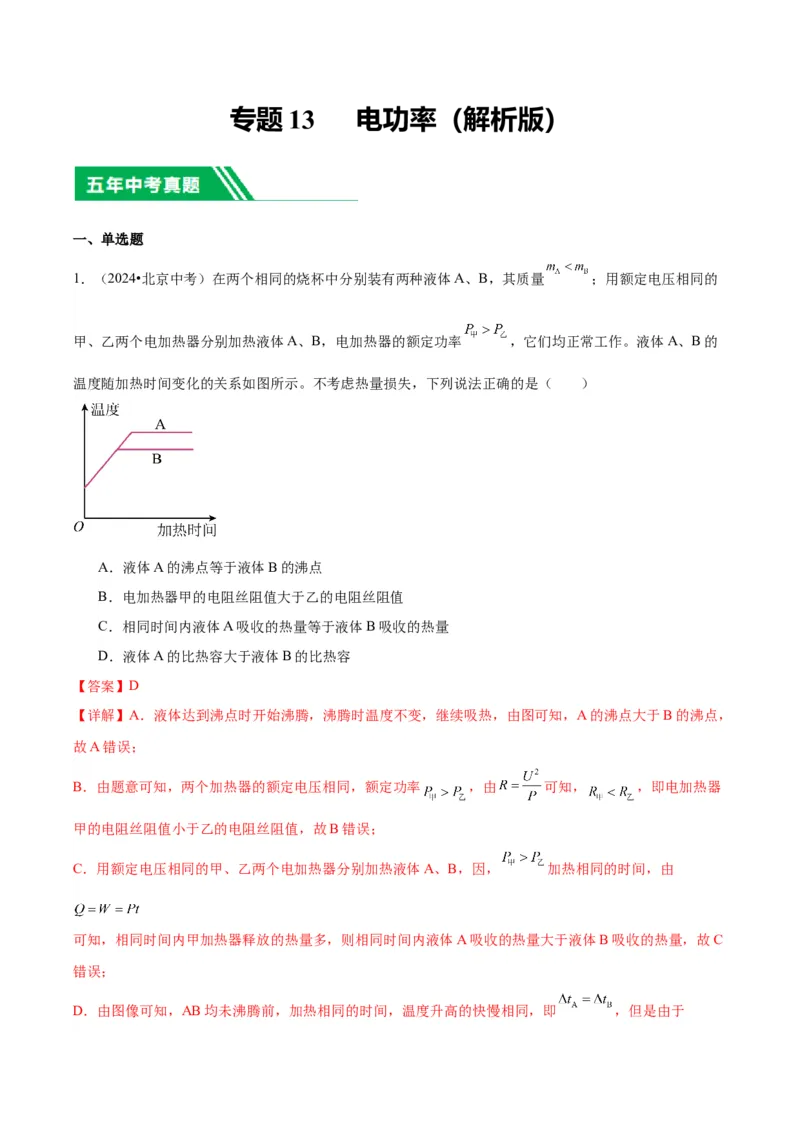

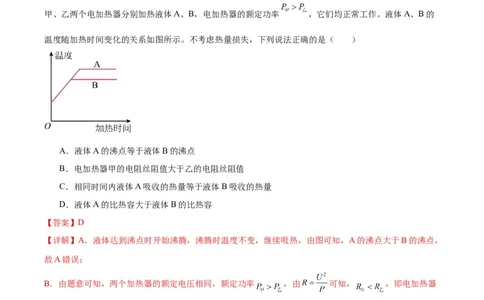

1．（2024•北京中考）在两个相同的烧杯中分别装有两种液体A、B，其质量 ；用额定电压相同的
甲、乙两个电加热器分别加热液体A、B，电加热器的额定功率 ，它们均正常工作。液体A、B的
温度随加热时间变化的关系如图所示。不考虑热量损失，下列说法正确的是（ ）
A．液体A的沸点等于液体B的沸点
B．电加热器甲的电阻丝阻值大于乙的电阻丝阻值
C．相同时间内液体A吸收的热量等于液体B吸收的热量
D．液体A的比热容大于液体B的比热容
【答案】D
【详解】A．液体达到沸点时开始沸腾，沸腾时温度不变，继续吸热，由图可知，A的沸点大于B的沸点，
故A错误；
B．由题意可知，两个加热器的额定电压相同，额定功率 ，由 可知， ，即电加热器
甲的电阻丝阻值小于乙的电阻丝阻值，故B错误；
C．用额定电压相同的甲、乙两个电加热器分别加热液体A、B，因， 加热相同的时间，由
可知，相同时间内甲加热器释放的热量多，则相同时间内液体A吸收的热量大于液体B吸收的热量，故C
错误；
D．由图像可知，AB均未沸腾前，加热相同的时间，温度升高的快慢相同，即 ，但是由于，因此加热相同的时间， ，由题意可知 ，则 可知， 。故D正
确。
故选D。

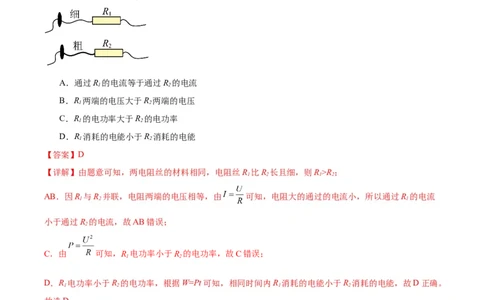

2．（2023•北京中考）如图是两个定值电阻R、R 的内部结构图，R、R 所用电阻丝（涂有绝缘漆）粗细
1 2 1 2
均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R 的电阻丝比R 的电阻
1 2
丝细。将R、R 并联在电路中工作一段时间，下列说法正确的是（ ）
1 2
A．通过R 的电流等于通过R 的电流
1 2
B．R 两端的电压大于R 两端的电压
1 2
C．R 的电功率大于R 的电功率
1 2
D．R 消耗的电能小于R 消耗的电能
1 2
【答案】D
【详解】由题意可知，两电阻丝的材料相同，电阻丝R 比R 长且细，则R>R；
1 2 1 2
AB．因R 与R 并联，电阻两端的电压相等，由 可知，电阻大的通过的电流小，所以通过R 的电流
1 2 1
小于通过R 的电流，故AB错误；
2
C．由 可知，R 电功率小于R 的电功率，故C错误；
1 2
D．R 电功率小于R 的电功率，根据W=Pt可知，相同时间内R 消耗的电能小于R 消耗的电能，故D正确。
1 2 1 2
故选D。
3．（2021•北京中考）下列四种用电器中。利用电流热效应工作的是（ ）
A．电冰箱 B．电视机 C．电脑 D．电热水壶
【答案】D
【详解】A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热
效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。
故选D。

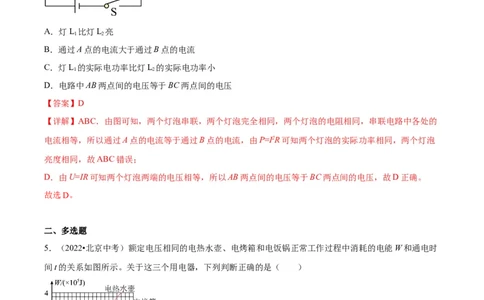

4．（2020•北京中考）如图所示电路中，将开关S闭合，完全相同的灯L 和灯L 均发光。下列说法正确的
1 2
是（ ）
A．灯L 比灯L 亮
1 2
B．通过A点的电流大于通过B点的电流
C．灯L 的实际电功率比灯L 的实际电功率小
1 2
D．电路中AB两点间的电压等于BC两点间的电压
【答案】D
【详解】ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的
电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡
亮度相同，故ABC错误；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D正确。
故选D。
二、多选题
5．（2022•北京中考）额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时
间t的关系如图所示。关于这三个用电器，下列判断正确的是（ ）
A．正常工作时，电热水壶比电烤箱产生的热量少
B．正常工作时，电热水壶比电饭锅的功率大C．正常工作时，通过电饭锅的电流最小
D．在一个月内，电热水壶消耗的电能一定最多
【答案】BC
【详解】A．正常工作时，若工作相同时间，电热水壶比电烤箱消耗的电能多，则电热水壶比电烤箱产生
的热量多，故A错误；
B．正常工作时，相同时间内，电热水壶比电饭锅消耗的电能多，根据
可知，电热水壶的功率大于电饭锅的功率，故B正确；

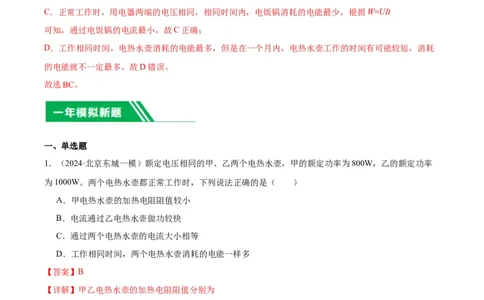

C．正常工作时，用电器两端的电压相同，相同时间内，电饭锅消耗的电能最少，根据W=UIt
可知，通过电饭锅的电流最小，故C正确；
D．工作相同时间，电热水壶消耗的电能最多，但是在一个月内，电热水壶工作的时间有可能较短，消耗
的电能就不一定最多，故D错误。
故选BC。
一、单选题

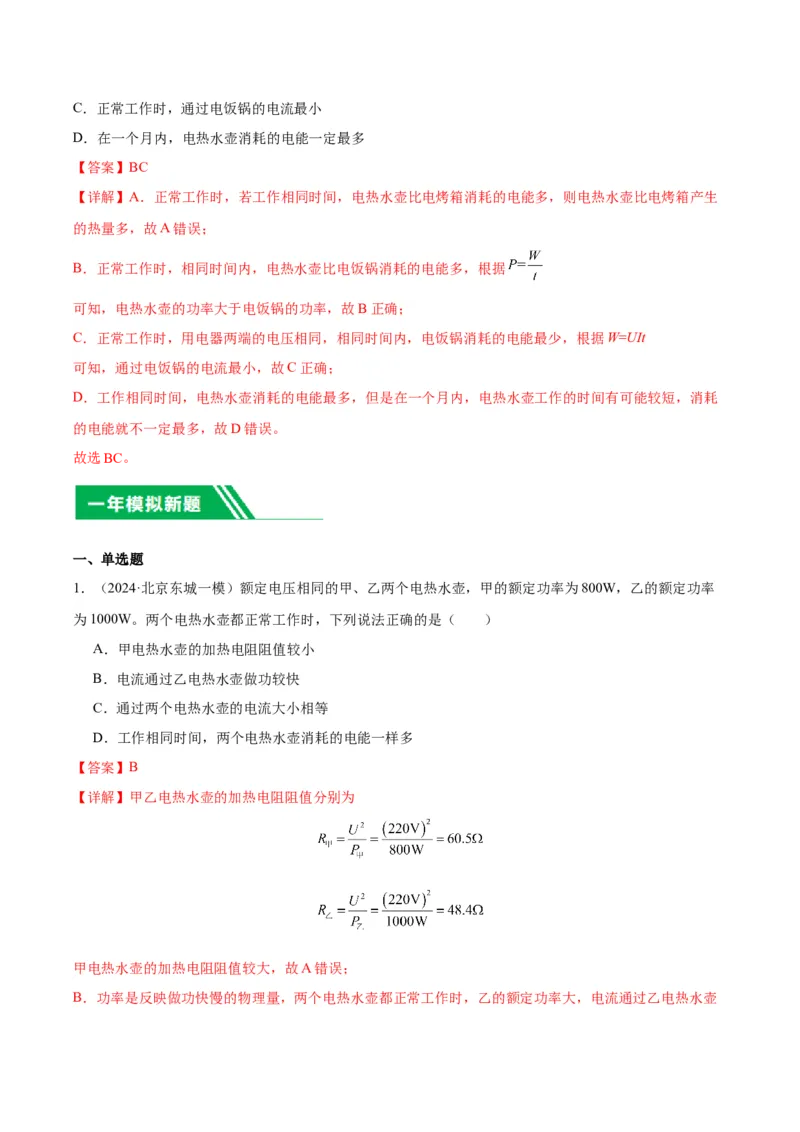

1．（2024·北京东城一模）额定电压相同的甲、乙两个电热水壶，甲的额定功率为800W，乙的额定功率
为1000W。两个电热水壶都正常工作时，下列说法正确的是（ ）
A．甲电热水壶的加热电阻阻值较小
B．电流通过乙电热水壶做功较快
C．通过两个电热水壶的电流大小相等
D．工作相同时间，两个电热水壶消耗的电能一样多
【答案】B
【详解】甲乙电热水壶的加热电阻阻值分别为
甲电热水壶的加热电阻阻值较大，故A错误；

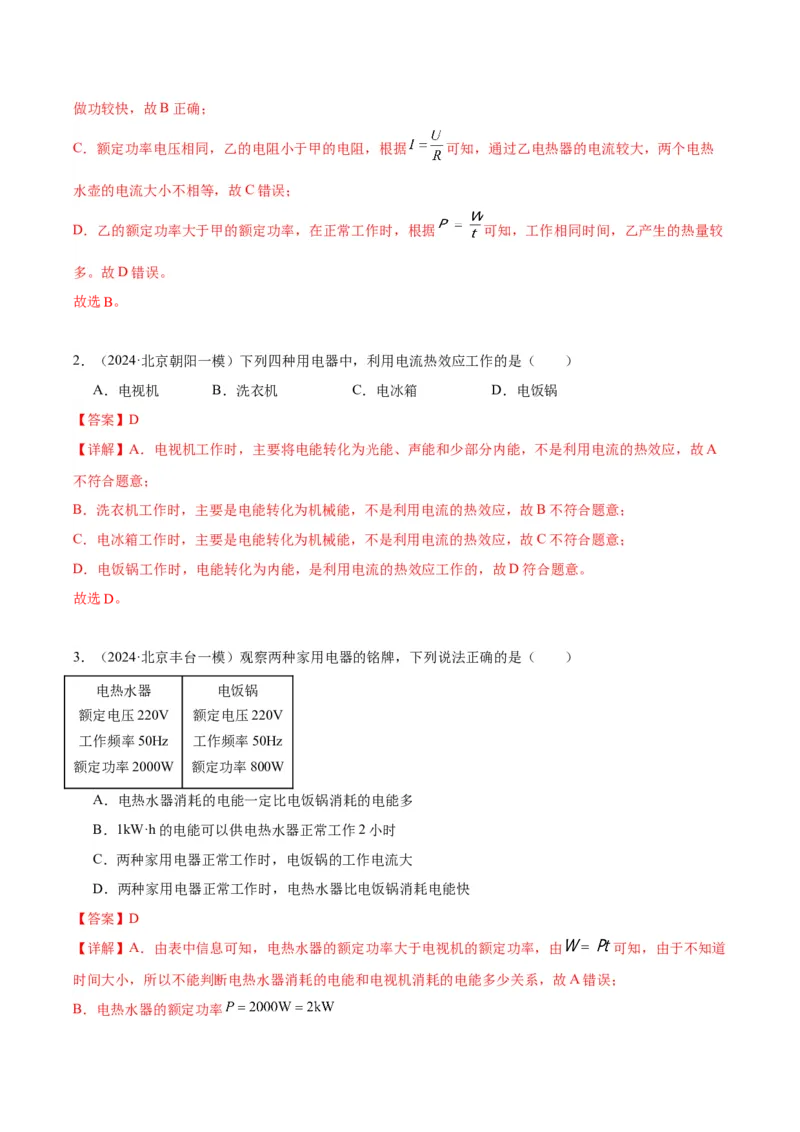

B．功率是反映做功快慢的物理量，两个电热水壶都正常工作时，乙的额定功率大，电流通过乙电热水壶做功较快，故B正确；
C．额定功率电压相同，乙的电阻小于甲的电阻，根据 可知，通过乙电热器的电流较大，两个电热
水壶的电流大小不相等，故C错误；
D．乙的额定功率大于甲的额定功率，在正常工作时，根据 可知，工作相同时间，乙产生的热量较
多。故D错误。
故选B。
2．（2024·北京朝阳一模）下列四种用电器中，利用电流热效应工作的是（ ）
A．电视机 B．洗衣机 C．电冰箱 D．电饭锅
【答案】D
【详解】A．电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应，故A
不符合题意；
B．洗衣机工作时，主要是电能转化为机械能，不是利用电流的热效应，故B不符合题意；
C．电冰箱工作时，主要是电能转化为机械能，不是利用电流的热效应，故C不符合题意；
D．电饭锅工作时，电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。
3．（2024·北京丰台一模）观察两种家用电器的铭牌，下列说法正确的是（ ）
电热水器 电饭锅
额定电压220V 额定电压220V
工作频率50Hz 工作频率50Hz
额定功率2000W 额定功率800W
A．电热水器消耗的电能一定比电饭锅消耗的电能多
B．1kW·h的电能可以供电热水器正常工作2小时
C．两种家用电器正常工作时，电饭锅的工作电流大
D．两种家用电器正常工作时，电热水器比电饭锅消耗电能快
【答案】D
【详解】A．由表中信息可知，电热水器的额定功率大于电视机的额定功率，由 可知，由于不知道
时间大小，所以不能判断电热水器消耗的电能和电视机消耗的电能多少关系，故A错误；
B．电热水器的额定功率1kW·h的电能可以使电热水器正常工作的时间
故B错误；
C．根据表格中的信息可知，电热水器和电视机额定电压相同，但电热水器的额定功率较大，由 可
知，电热水器的额定电流较大，即电热水器正常工作时的电流较大，故C错误；
D．两种家用电器正常工作时，都达到额定功率，电热水器的功率比电饭锅的功率大，所以电热水器比电
饭锅消耗电能快，故D正确。
故选D。
4．（2024·北京顺义一模）下列四种用电器中，利用电流热效应工作的是（ ）
A．电冰箱 B．电视机
C．电热水器 D．微波炉
【答案】C
【详解】A．电冰箱主要是把电能转化为机械能，故A不符合题意；
B．电视机在工作时，主要将电能转化为光能和声能，故B不符合题意；
C．电热水器是把电能转化为内能，是利用电流的热效应，故C符合题意；
D．微波炉主要是把电能转化为电磁波，故D不符合题意。
故选C。

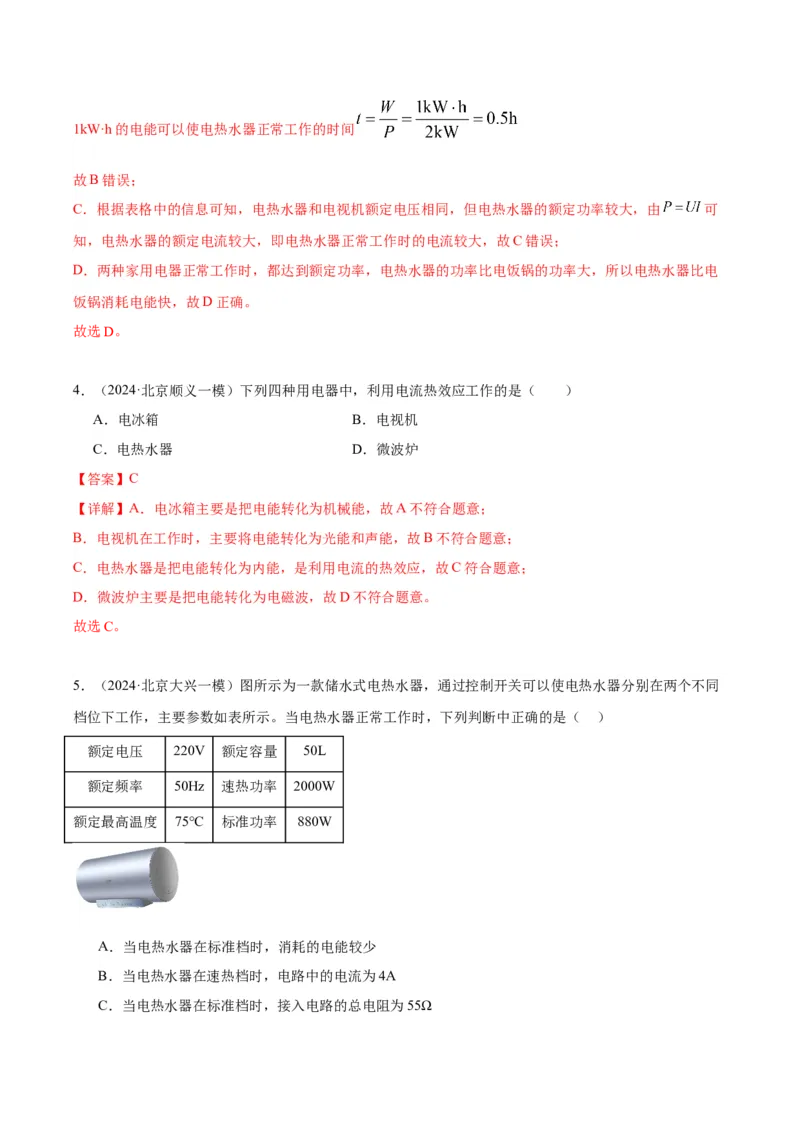

5．（2024·北京大兴一模）图所示为一款储水式电热水器，通过控制开关可以使电热水器分别在两个不同
档位下工作，主要参数如表所示。当电热水器正常工作时，下列判断中正确的是（ ）
额定电压 220V 额定容量 50L
额定频率 50Hz 速热功率 2000W
额定最高温度 75℃ 标准功率 880W
A．当电热水器在标准档时，消耗的电能较少
B．当电热水器在速热档时，电路中的电流为4A

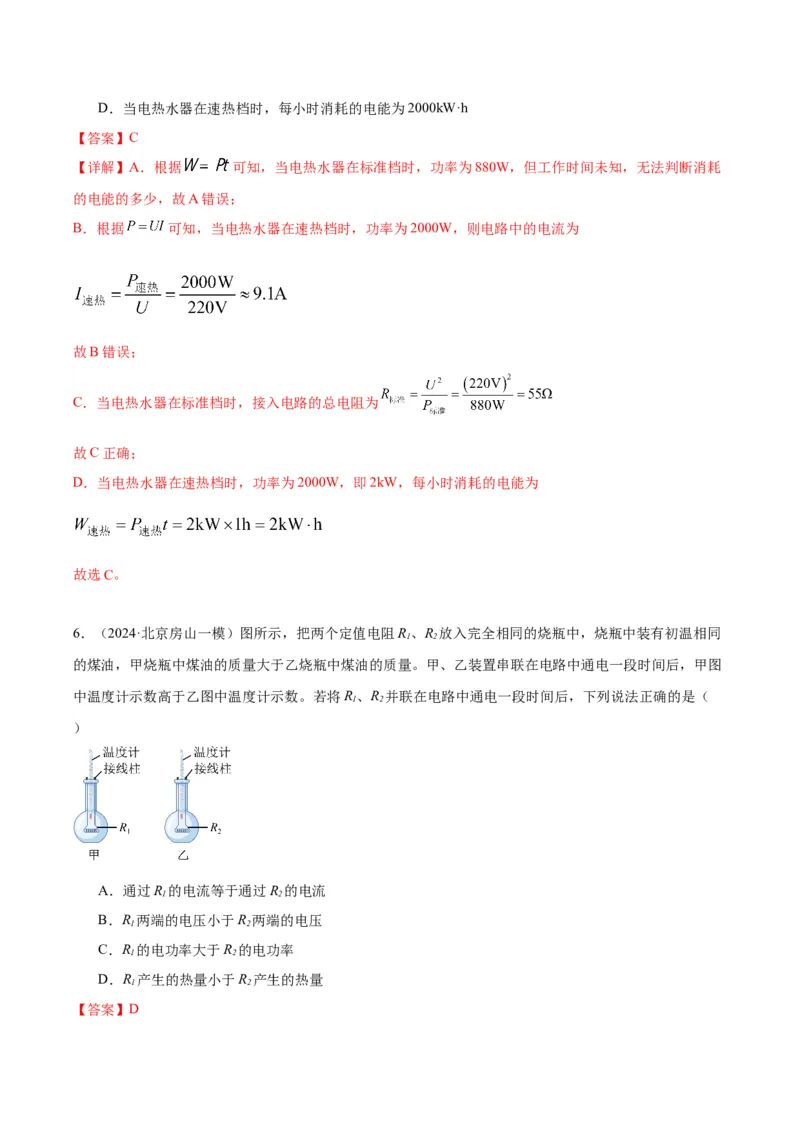

C．当电热水器在标准档时，接入电路的总电阻为55ΩD．当电热水器在速热档时，每小时消耗的电能为2000kW·h
【答案】C
【详解】A．根据 可知，当电热水器在标准档时，功率为880W，但工作时间未知，无法判断消耗
的电能的多少，故A错误；
B．根据 可知，当电热水器在速热档时，功率为2000W，则电路中的电流为
故B错误；
C．当电热水器在标准档时，接入电路的总电阻为
故C正确；
D．当电热水器在速热档时，功率为2000W，即2kW，每小时消耗的电能为
故选C。
6．（2024·北京房山一模）图所示，把两个定值电阻R、R 放入完全相同的烧瓶中，烧瓶中装有初温相同
1 2
的煤油，甲烧瓶中煤油的质量大于乙烧瓶中煤油的质量。甲、乙装置串联在电路中通电一段时间后，甲图
中温度计示数高于乙图中温度计示数。若将R、R 并联在电路中通电一段时间后，下列说法正确的是（
1 2
）
A．通过R 的电流等于通过R 的电流
1 2
B．R 两端的电压小于R 两端的电压
1 2
C．R 的电功率大于R 的电功率
1 2
D．R 产生的热量小于R 产生的热量
1 2

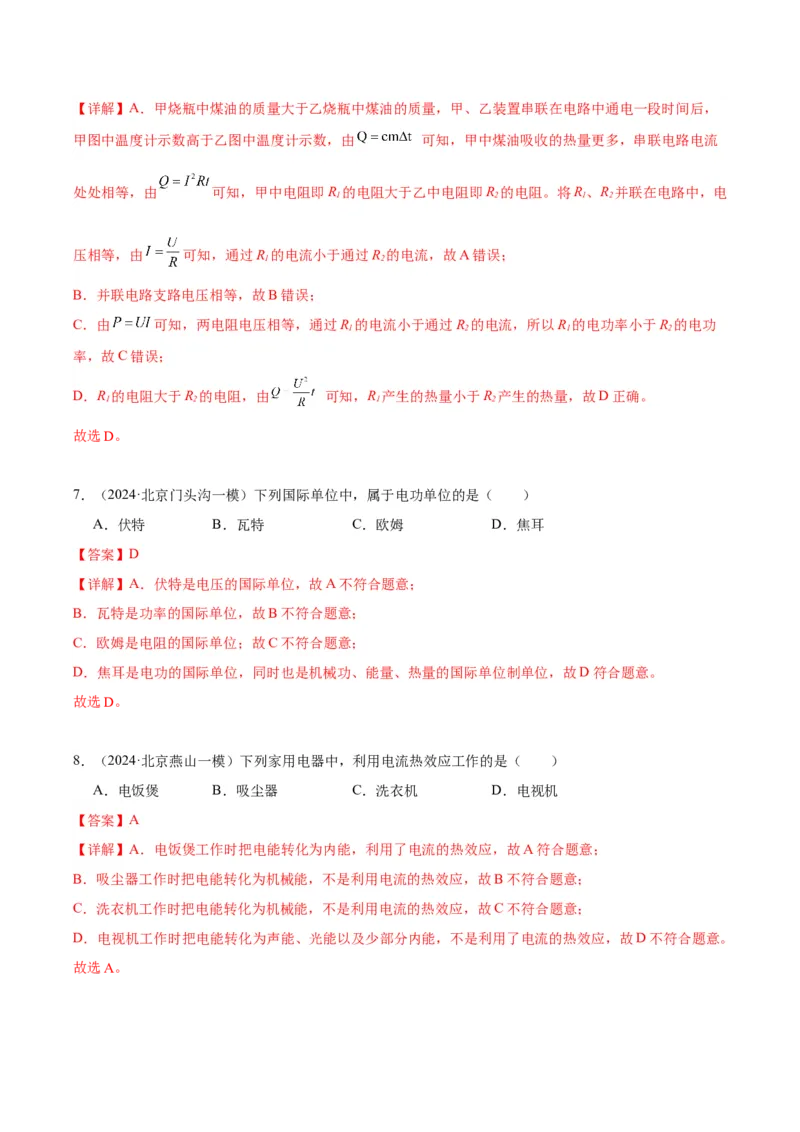

【答案】D【详解】A．甲烧瓶中煤油的质量大于乙烧瓶中煤油的质量，甲、乙装置串联在电路中通电一段时间后，
甲图中温度计示数高于乙图中温度计示数，由 可知，甲中煤油吸收的热量更多，串联电路电流
处处相等，由 可知，甲中电阻即R 的电阻大于乙中电阻即R 的电阻。将R、R 并联在电路中，电
1 2 1 2
压相等，由 可知，通过R 的电流小于通过R 的电流，故A错误；
1 2
B．并联电路支路电压相等，故B错误；
C．由 可知，两电阻电压相等，通过R 的电流小于通过R 的电流，所以R 的电功率小于R 的电功
1 2 1 2
率，故C错误；
D．R 的电阻大于R 的电阻，由 可知，R 产生的热量小于R 产生的热量，故D正确。
1 2 1 2
故选D。
7．（2024·北京门头沟一模）下列国际单位中，属于电功单位的是（ ）
A．伏特 B．瓦特 C．欧姆 D．焦耳
【答案】D
【详解】A．伏特是电压的国际单位，故A不符合题意；
B．瓦特是功率的国际单位，故B不符合题意；
C．欧姆是电阻的国际单位；故C不符合题意；
D．焦耳是电功的国际单位，同时也是机械功、能量、热量的国际单位制单位，故D符合题意。
故选D。
8．（2024·北京燕山一模）下列家用电器中，利用电流热效应工作的是（ ）
A．电饭煲 B．吸尘器 C．洗衣机 D．电视机
【答案】A
【详解】A．电饭煲工作时把电能转化为内能，利用了电流的热效应，故A符合题意；
B．吸尘器工作时把电能转化为机械能，不是利用电流的热效应，故B不符合题意；
C．洗衣机工作时把电能转化为机械能，不是利用电流的热效应，故C不符合题意；
D．电视机工作时把电能转化为声能、光能以及少部分内能，不是利用了电流的热效应，故D不符合题意。

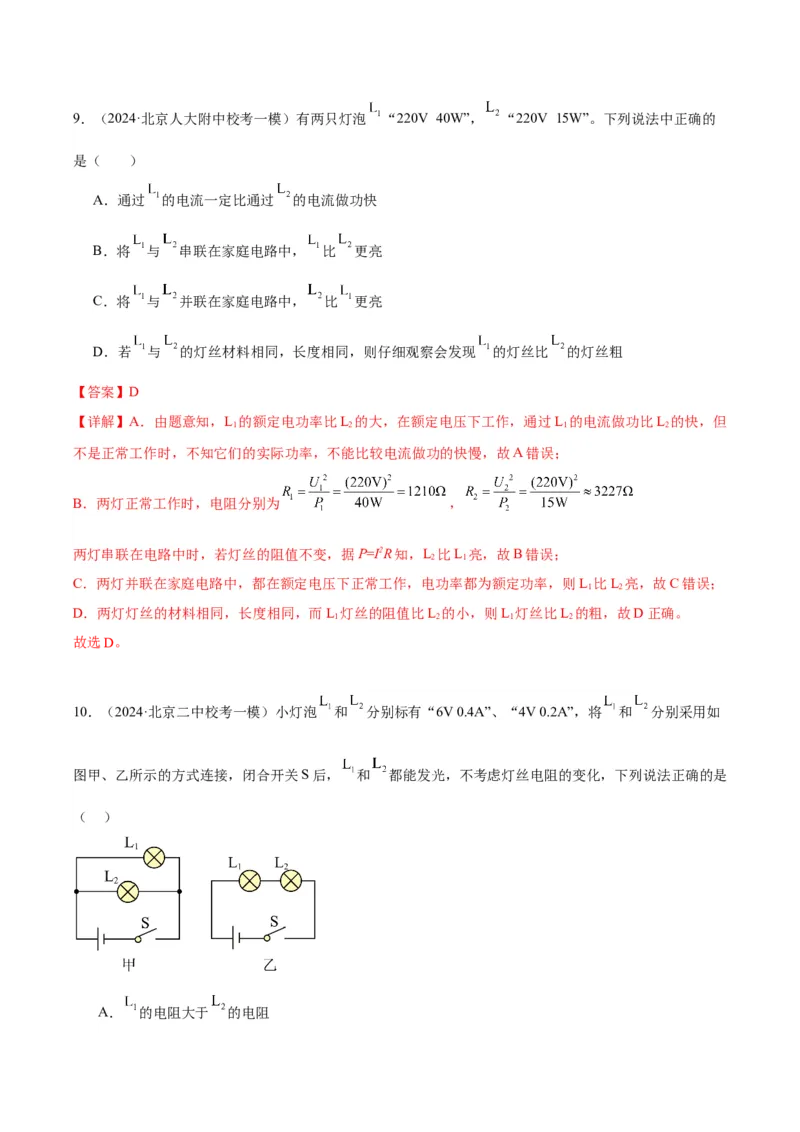

故选A。9．（2024·北京人大附中校考一模）有两只灯泡 “220V 40W”， “220V 15W”。下列说法中正确的
是（ ）
A．通过 的电流一定比通过 的电流做功快
B．将 与 串联在家庭电路中， 比 更亮
C．将 与 并联在家庭电路中， 比 更亮
D．若 与 的灯丝材料相同，长度相同，则仔细观察会发现 的灯丝比 的灯丝粗
【答案】D
【详解】A．由题意知，L 的额定电功率比L 的大，在额定电压下工作，通过L 的电流做功比L 的快，但
1 2 1 2
不是正常工作时，不知它们的实际功率，不能比较电流做功的快慢，故A错误；
B．两灯正常工作时，电阻分别为 ，
两灯串联在电路中时，若灯丝的阻值不变，据P=I2R知，L 比L 亮，故B错误；
2 1
C．两灯并联在家庭电路中，都在额定电压下正常工作，电功率都为额定功率，则L 比L 亮，故C错误；
1 2
D．两灯灯丝的材料相同，长度相同，而L 灯丝的阻值比L 的小，则L 灯丝比L 的粗，故D正确。
1 2 1 2
故选D。

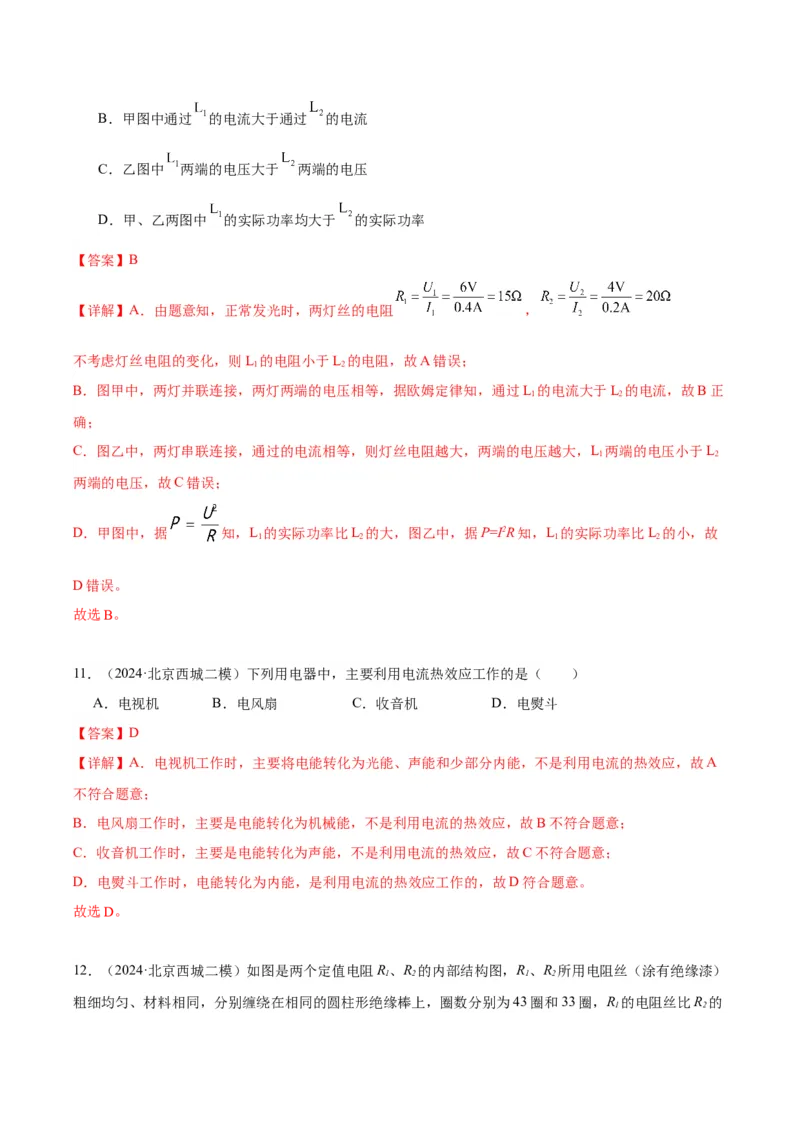

10．（2024·北京二中校考一模）小灯泡 和 分别标有“6V 0.4A”、“4V 0.2A”，将 和 分别采用如
图甲、乙所示的方式连接，闭合开关S后， 和 都能发光，不考虑灯丝电阻的变化，下列说法正确的是
（ ）
A． 的电阻大于 的电阻B．甲图中通过 的电流大于通过 的电流
C．乙图中 两端的电压大于 两端的电压
D．甲、乙两图中 的实际功率均大于 的实际功率
【答案】B
【详解】A．由题意知，正常发光时，两灯丝的电阻 ，
不考虑灯丝电阻的变化，则L 的电阻小于L 的电阻，故A错误；
1 2
B．图甲中，两灯并联连接，两灯两端的电压相等，据欧姆定律知，通过L 的电流大于L 的电流，故B正
1 2
确；
C．图乙中，两灯串联连接，通过的电流相等，则灯丝电阻越大，两端的电压越大，L 两端的电压小于L
1 2
两端的电压，故C错误；
D．甲图中，据 知，L 的实际功率比L 的大，图乙中，据P=I2R知，L 的实际功率比L 的小，故
1 2 1 2
D错误。
故选B。
11．（2024·北京西城二模）下列用电器中，主要利用电流热效应工作的是（ ）
A．电视机 B．电风扇 C．收音机 D．电熨斗
【答案】D
【详解】A．电视机工作时，主要将电能转化为光能、声能和少部分内能，不是利用电流的热效应，故A
不符合题意；
B．电风扇工作时，主要是电能转化为机械能，不是利用电流的热效应，故B不符合题意；
C．收音机工作时，主要是电能转化为声能，不是利用电流的热效应，故C不符合题意；
D．电熨斗工作时，电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。

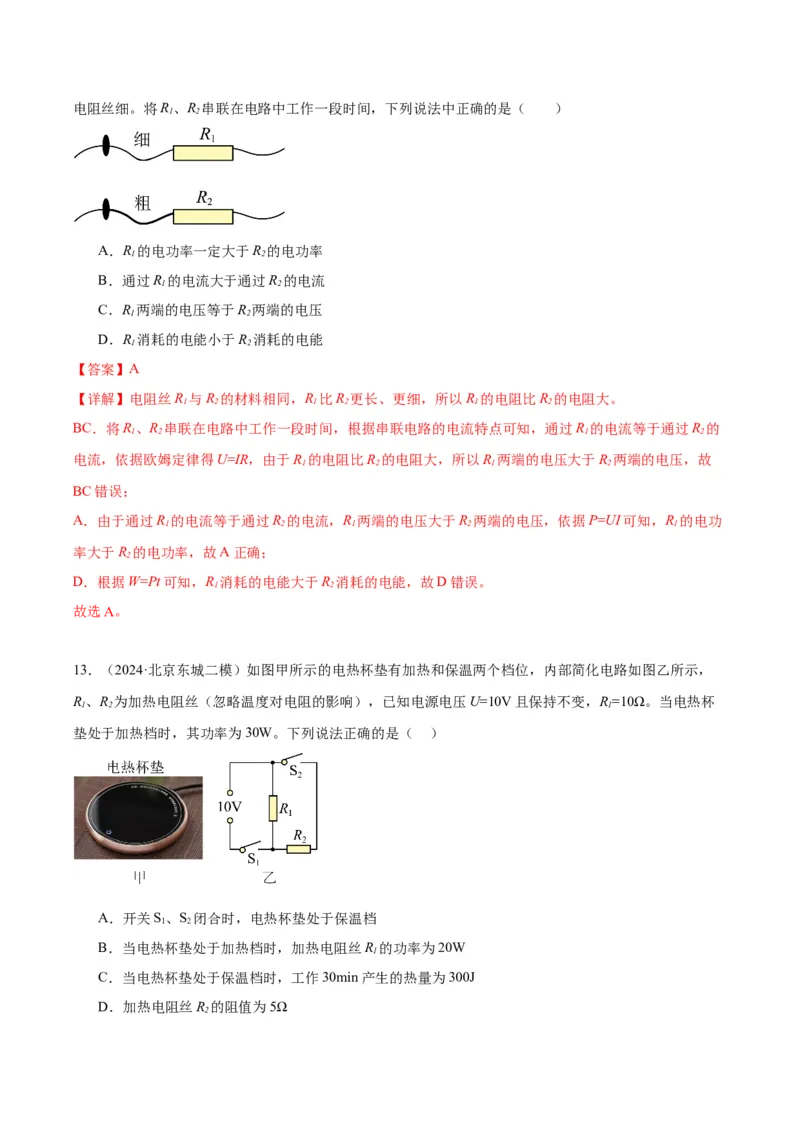

12．（2024·北京西城二模）如图是两个定值电阻R、R 的内部结构图，R、R 所用电阻丝（涂有绝缘漆）
1 2 1 2
粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R 的电阻丝比R 的
1 2电阻丝细。将R、R 串联在电路中工作一段时间，下列说法中正确的是（ ）
1 2
A．R 的电功率一定大于R 的电功率
1 2
B．通过R 的电流大于通过R 的电流
1 2
C．R 两端的电压等于R 两端的电压
1 2
D．R 消耗的电能小于R 消耗的电能
1 2
【答案】A
【详解】电阻丝R 与R 的材料相同，R 比R 更长、更细，所以R 的电阻比R 的电阻大。
1 2 1 2 1 2
BC．将R、R 串联在电路中工作一段时间，根据串联电路的电流特点可知，通过R 的电流等于通过R 的
1 2 1 2
电流，依据欧姆定律得U=IR，由于R 的电阻比R 的电阻大，所以R 两端的电压大于R 两端的电压，故
1 2 1 2
BC错误；
A．由于通过R 的电流等于通过R 的电流，R 两端的电压大于R 两端的电压，依据P=UI可知，R 的电功
1 2 1 2 1
率大于R 的电功率，故A正确；
2
D．根据W=Pt可知，R 消耗的电能大于R 消耗的电能，故D错误。
1 2
故选A。

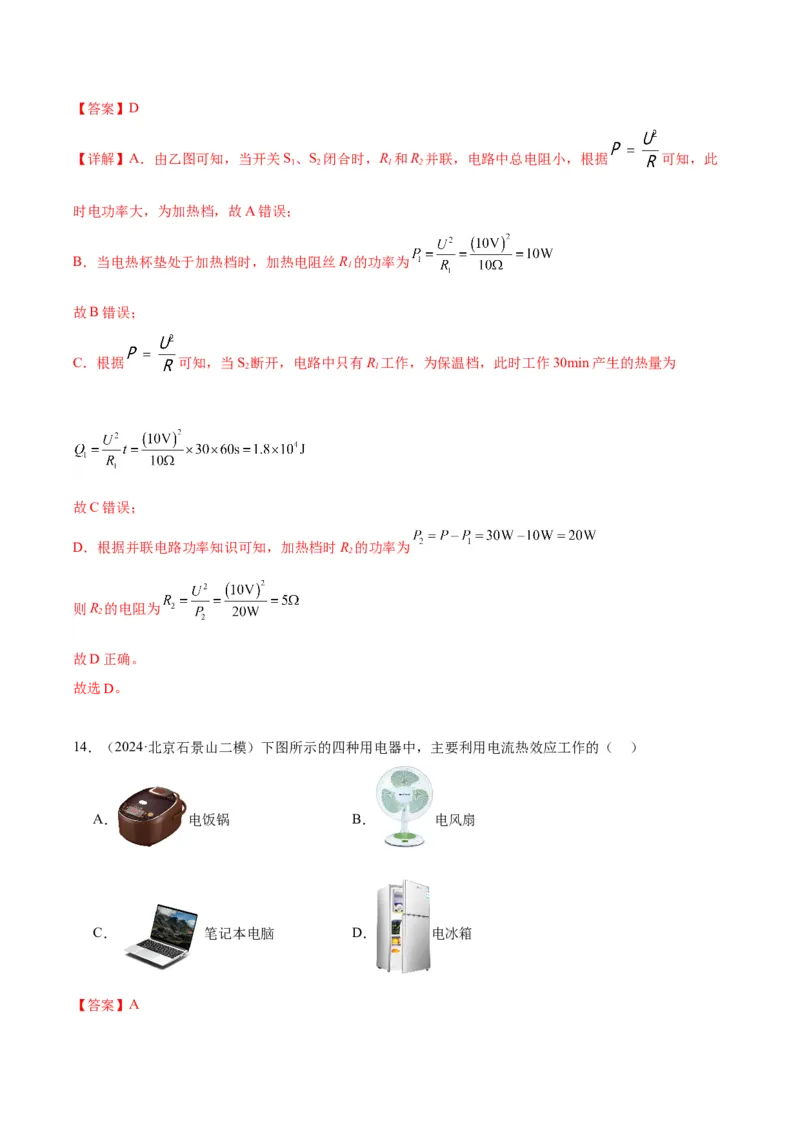

13．（2024·北京东城二模）如图甲所示的电热杯垫有加热和保温两个档位，内部简化电路如图乙所示，
R、R 为加热电阻丝（忽略温度对电阻的影响），已知电源电压U=10V且保持不变，R=10Ω。当电热杯
1 2 1
垫处于加热档时，其功率为30W。下列说法正确的是（ ）
A．开关S、S 闭合时，电热杯垫处于保温档
1 2
B．当电热杯垫处于加热档时，加热电阻丝R 的功率为20W
1
C．当电热杯垫处于保温档时，工作30min产生的热量为300J
D．加热电阻丝R 的阻值为5Ω
2【答案】D
【详解】A．由乙图可知，当开关S、S 闭合时，R 和R 并联，电路中总电阻小，根据 可知，此
1 2 1 2
时电功率大，为加热档，故A错误；
B．当电热杯垫处于加热档时，加热电阻丝R 的功率为
1
故B错误；
C．根据 可知，当S 断开，电路中只有R 工作，为保温档，此时工作30min产生的热量为
2 1
故C错误；
D．根据并联电路功率知识可知，加热档时R 的功率为
2
则R 的电阻为
2
故D正确。
故选D。
14．（2024·北京石景山二模）下图所示的四种用电器中，主要利用电流热效应工作的（ ）
A． 电饭锅 B． 电风扇
C． 笔记本电脑 D． 电冰箱
【答案】A【详解】A．电饭锅工作时电能全部转化为内能，是利用电流的热效应工作的，故A符合题意；
B．电风扇工作时主要把电能转化为机械能，故B不符合题意；
C．笔记本电脑工作时，主要将电能转化为内能、光能、声能，故C不符合题意；
D．电冰箱工作时主要将把电能转化为机械能，故D不符合题意。
故选A。

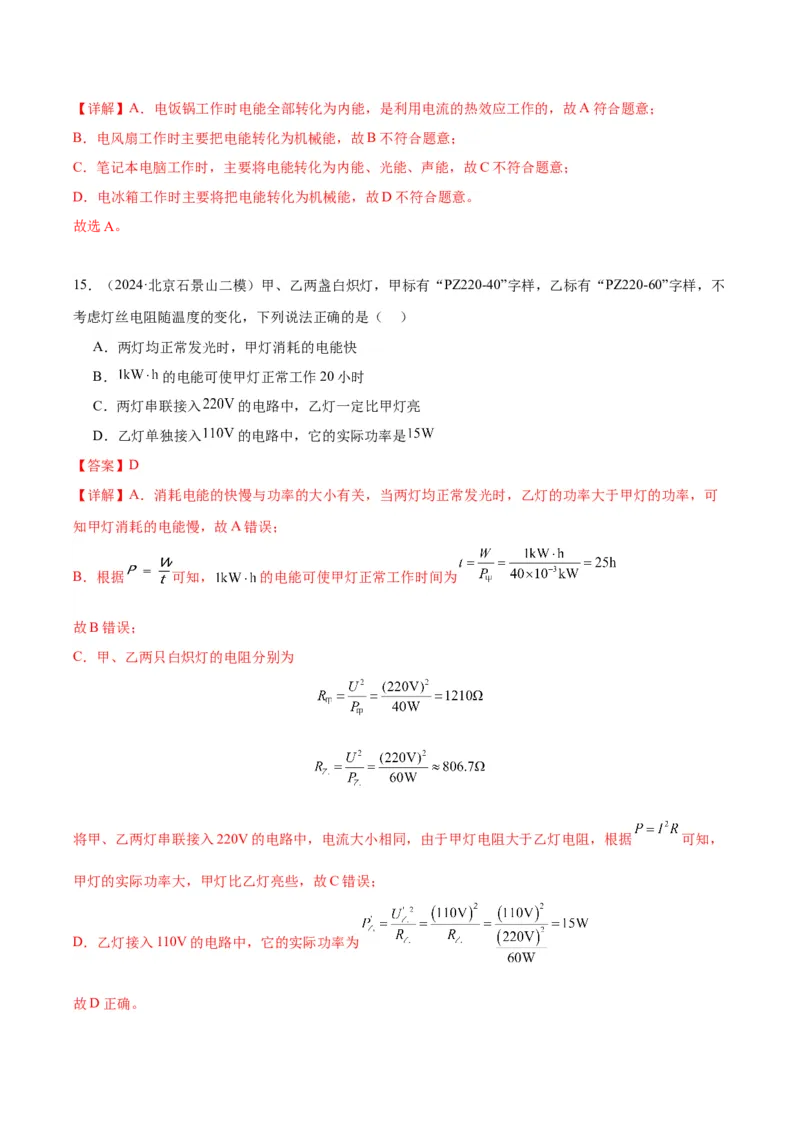

15．（2024·北京石景山二模）甲、乙两盏白炽灯，甲标有“PZ220-40”字样，乙标有“PZ220-60”字样，不
考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．两灯均正常发光时，甲灯消耗的电能快
B． 的电能可使甲灯正常工作20小时
C．两灯串联接入 的电路中，乙灯一定比甲灯亮
D．乙灯单独接入 的电路中，它的实际功率是
【答案】D
【详解】A．消耗电能的快慢与功率的大小有关，当两灯均正常发光时，乙灯的功率大于甲灯的功率，可
知甲灯消耗的电能慢，故A错误；
B．根据 可知， 的电能可使甲灯正常工作时间为
故B错误；
C．甲、乙两只白炽灯的电阻分别为
将甲、乙两灯串联接入220V的电路中，电流大小相同，由于甲灯电阻大于乙灯电阻，根据 可知，
甲灯的实际功率大，甲灯比乙灯亮些，故C错误；
D．乙灯接入110V的电路中，它的实际功率为
故D正确。故选D。

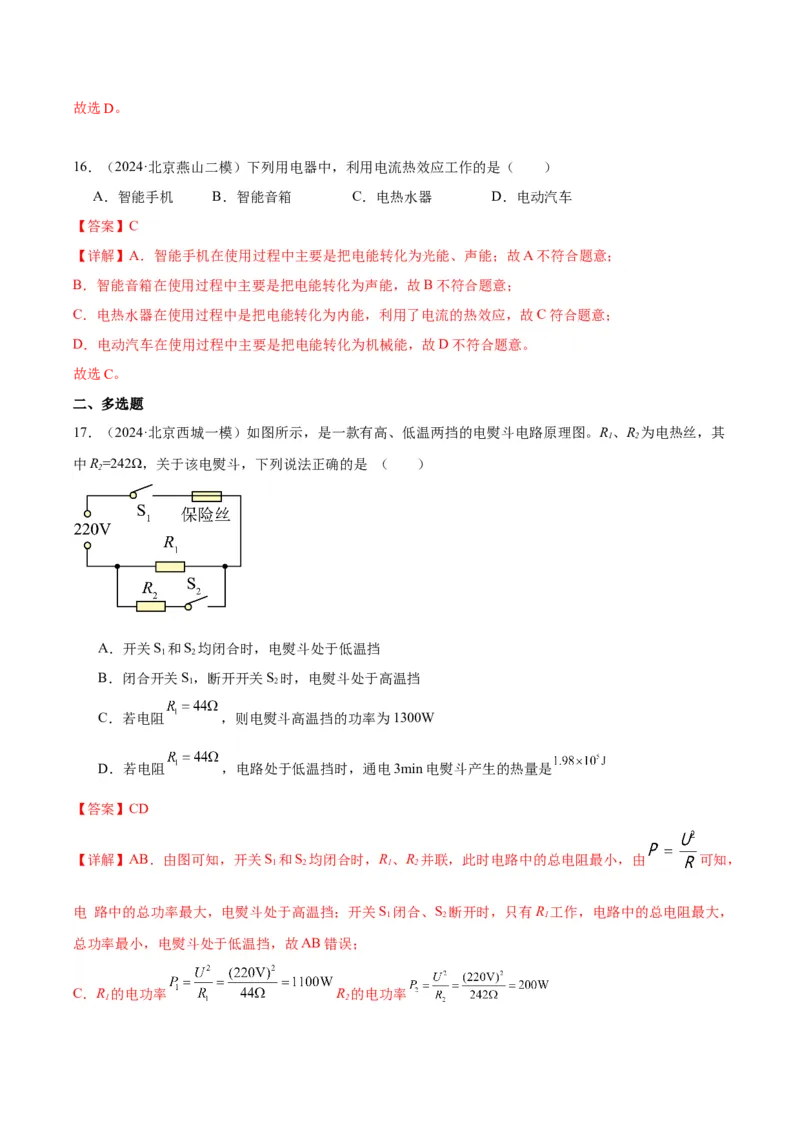

16．（2024·北京燕山二模）下列用电器中，利用电流热效应工作的是（ ）
A．智能手机 B．智能音箱 C．电热水器 D．电动汽车
【答案】C
【详解】A．智能手机在使用过程中主要是把电能转化为光能、声能；故A不符合题意；
B．智能音箱在使用过程中主要是把电能转化为声能，故B不符合题意；
C．电热水器在使用过程中是把电能转化为内能，利用了电流的热效应，故C符合题意；
D．电动汽车在使用过程中主要是把电能转化为机械能，故D不符合题意。
故选C。
二、多选题
17．（2024·北京西城一模）如图所示，是一款有高、低温两挡的电熨斗电路原理图。R、R 为电热丝，其
1 2
中R=242Ω，关于该电熨斗，下列说法正确的是 （ ）
2
A．开关S 和S 均闭合时，电熨斗处于低温挡
1 2
B．闭合开关S，断开开关S 时，电熨斗处于高温挡
1 2
C．若电阻 ，则电熨斗高温挡的功率为1300W
D．若电阻 ，电路处于低温挡时，通电3min电熨斗产生的热量是
【答案】CD
【详解】AB．由图可知，开关S 和S 均闭合时，R、R 并联，此时电路中的总电阻最小，由 可知，
1 2 1 2
电 路中的总功率最大，电熨斗处于高温挡；开关S 闭合、S 断开时，只有R 工作，电路中的总电阻最大，
1 2 1
总功率最小，电熨斗处于低温挡，故AB错误；
C．R 的电功率 R 的电功率

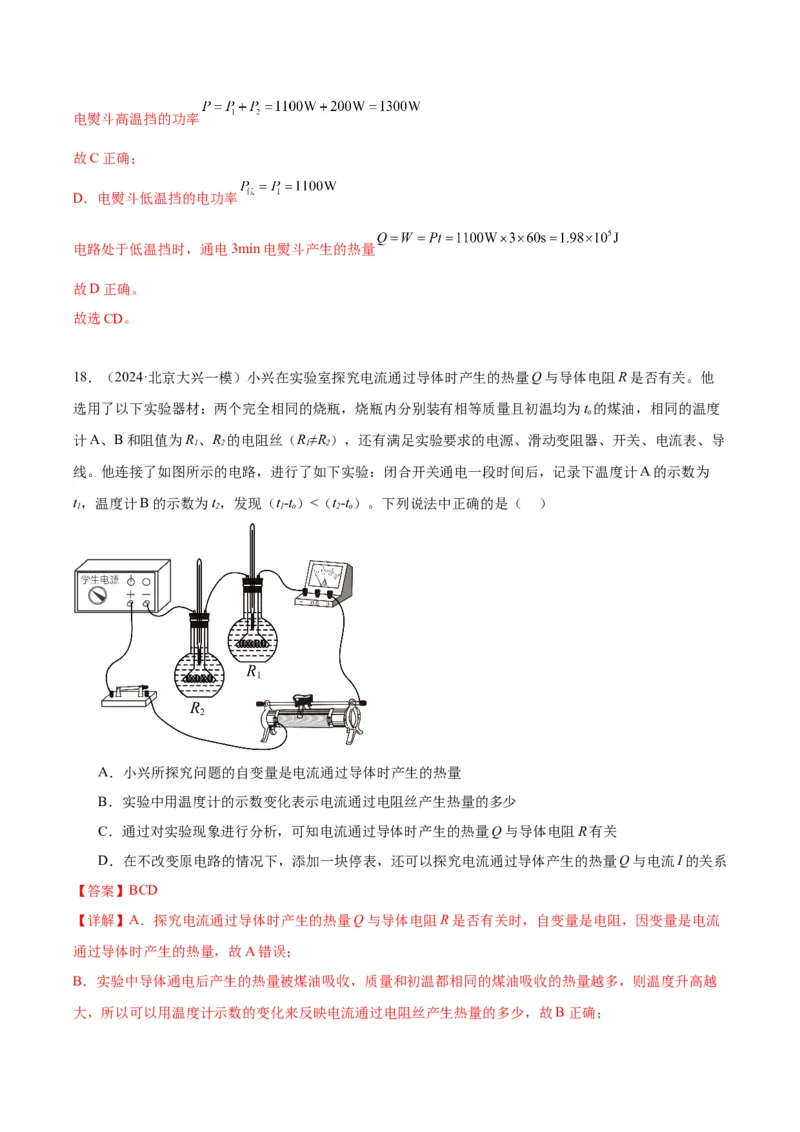

1 2电熨斗高温挡的功率
故C正确；
D．电熨斗低温挡的电功率
电路处于低温挡时，通电3min电熨斗产生的热量
故D正确。
故选CD。
18．（2024·北京大兴一模）小兴在实验室探究电流通过导体时产生的热量Q与导体电阻R是否有关。他
选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有相等质量且初温均为t 的煤油，相同的温度
o
计A、B和阻值为R、R 的电阻丝（R≠R），还有满足实验要求的电源、滑动变阻器、开关、电流表、导
1 2 1 2
线。他连接了如图所示的电路，进行了如下实验：闭合开关通电一段时间后，记录下温度计A的示数为
t，温度计B的示数为t，发现（t-t）<（t-t）。下列说法中正确的是（ ）
1 2 1 o 2 o
A．小兴所探究问题的自变量是电流通过导体时产生的热量
B．实验中用温度计的示数变化表示电流通过电阻丝产生热量的多少
C．通过对实验现象进行分析，可知电流通过导体时产生的热量Q与导体电阻R有关
D．在不改变原电路的情况下，添加一块停表，还可以探究电流通过导体产生的热量Q与电流I的关系
【答案】BCD
【详解】A．探究电流通过导体时产生的热量Q与导体电阻R是否有关时，自变量是电阻，因变量是电流
通过导体时产生的热量，故A错误；
B．实验中导体通电后产生的热量被煤油吸收，质量和初温都相同的煤油吸收的热量越多，则温度升高越

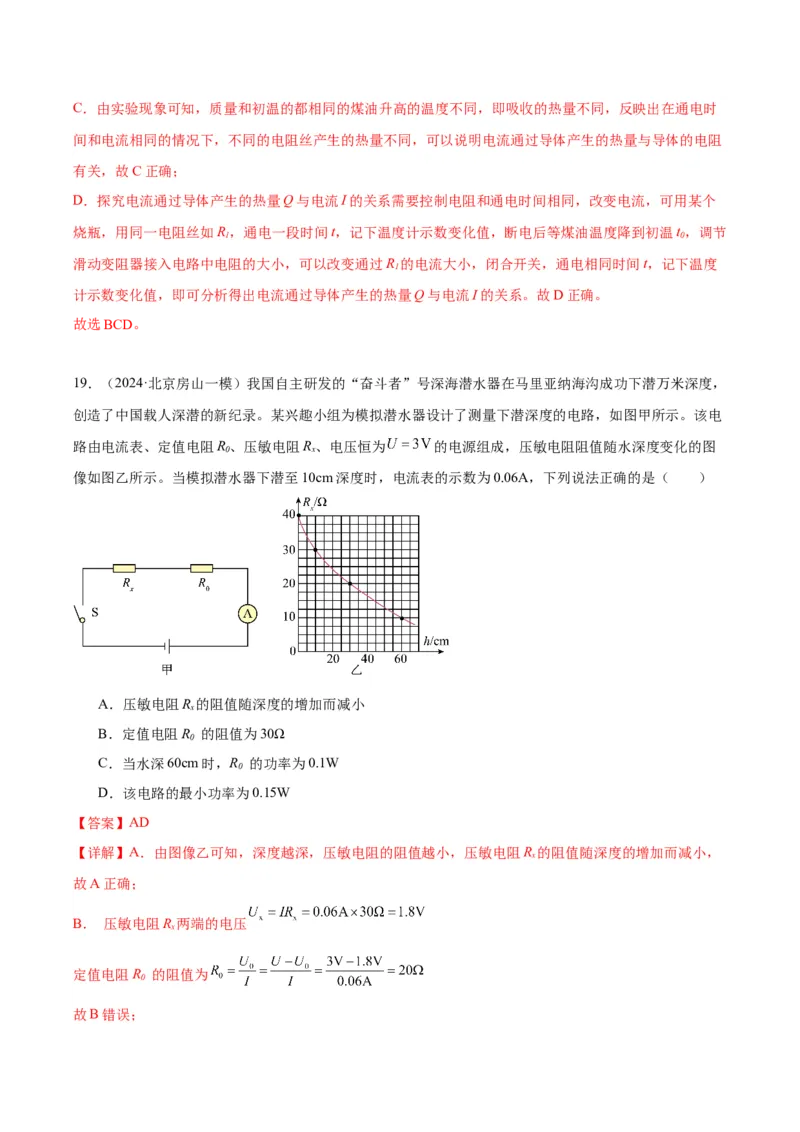

大，所以可以用温度计示数的变化来反映电流通过电阻丝产生热量的多少，故B正确；C．由实验现象可知，质量和初温的都相同的煤油升高的温度不同，即吸收的热量不同，反映出在通电时
间和电流相同的情况下，不同的电阻丝产生的热量不同，可以说明电流通过导体产生的热量与导体的电阻
有关，故C正确；
D．探究电流通过导体产生的热量Q与电流I的关系需要控制电阻和通电时间相同，改变电流，可用某个
烧瓶，用同一电阻丝如R，通电一段时间t，记下温度计示数变化值，断电后等煤油温度降到初温t，调节
1 0
滑动变阻器接入电路中电阻的大小，可以改变通过R 的电流大小，闭合开关，通电相同时间t，记下温度
1
计示数变化值，即可分析得出电流通过导体产生的热量Q与电流I的关系。故D正确。
故选BCD。
19．（2024·北京房山一模）我国自主研发的“奋斗者”号深海潜水器在马里亚纳海沟成功下潜万米深度，
创造了中国载人深潜的新纪录。某兴趣小组为模拟潜水器设计了测量下潜深度的电路，如图甲所示。该电
路由电流表、定值电阻R、压敏电阻R、电压恒为 的电源组成，压敏电阻阻值随水深度变化的图
0 x
像如图乙所示。当模拟潜水器下潜至10cm深度时，电流表的示数为0.06A，下列说法正确的是（ ）
A．压敏电阻R 的阻值随深度的增加而减小
x
B．定值电阻R 的阻值为30Ω
0
C．当水深60cm时，R 的功率为0.1W
0
D．该电路的最小功率为0.15W
【答案】AD
【详解】A．由图像乙可知，深度越深，压敏电阻的阻值越小，压敏电阻R 的阻值随深度的增加而减小，
x
故A正确；
B． 压敏电阻R 两端的电压
x
定值电阻R 的阻值为
0
故B错误；C．当水深60cm时，压敏电阻R 的电阻为10Ω，电路中的电流
x
R 的功率为
0
故C错误；
D． 压敏电阻R 的最大阻值为40Ω，电路中的最小电流
x
该电路的最小功率为
故D正确。
故选AD。

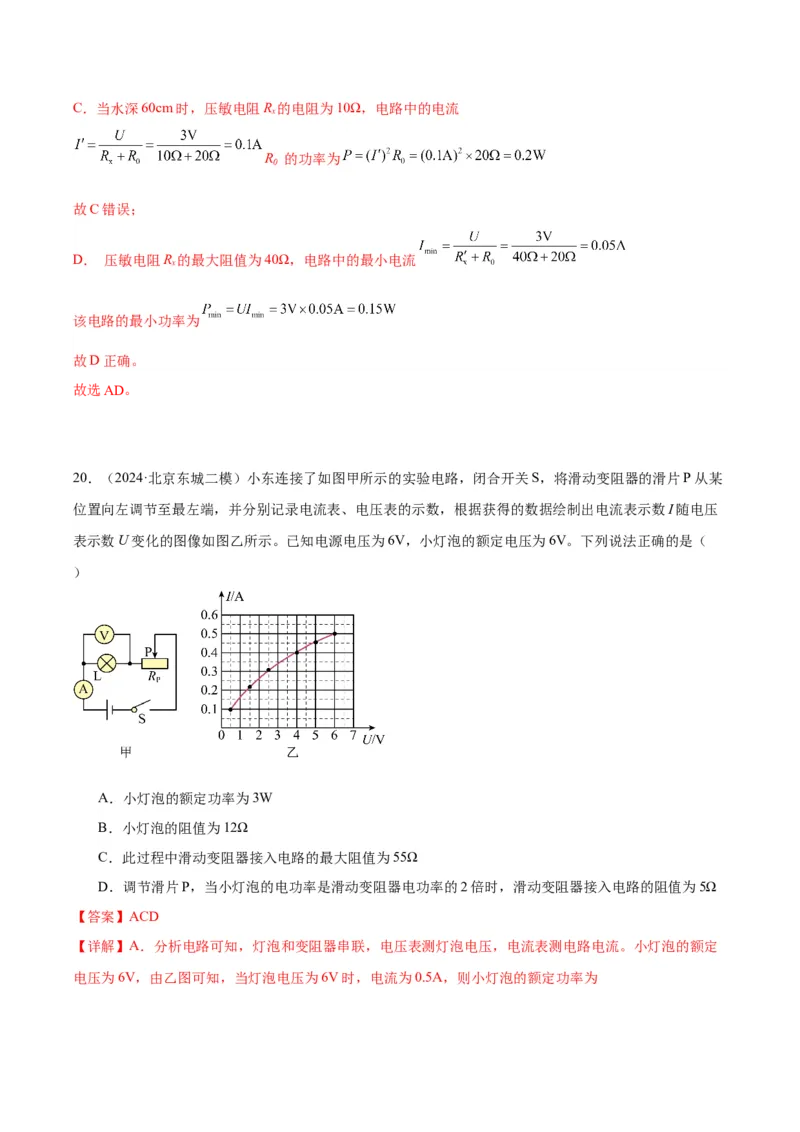

20．（2024·北京东城二模）小东连接了如图甲所示的实验电路，闭合开关S，将滑动变阻器的滑片P从某
位置向左调节至最左端，并分别记录电流表、电压表的示数，根据获得的数据绘制出电流表示数I随电压
表示数U变化的图像如图乙所示。已知电源电压为6V，小灯泡的额定电压为6V。下列说法正确的是（
）
A．小灯泡的额定功率为3W
B．小灯泡的阻值为12Ω
C．此过程中滑动变阻器接入电路的最大阻值为55Ω
D．调节滑片P，当小灯泡的电功率是滑动变阻器电功率的2倍时，滑动变阻器接入电路的阻值为5Ω
【答案】ACD
【详解】A．分析电路可知，灯泡和变阻器串联，电压表测灯泡电压，电流表测电路电流。小灯泡的额定

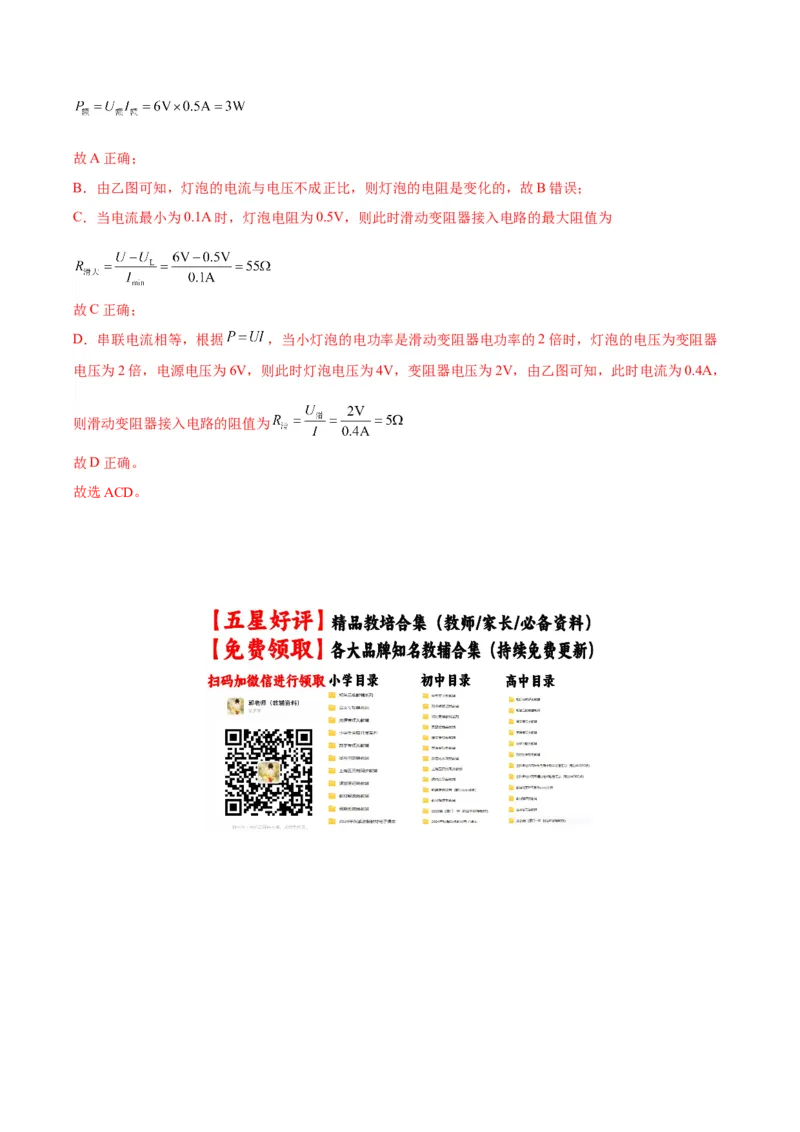

电压为6V，由乙图可知，当灯泡电压为6V时，电流为0.5A，则小灯泡的额定功率为故A正确；
B．由乙图可知，灯泡的电流与电压不成正比，则灯泡的电阻是变化的，故B错误；
C．当电流最小为0.1A时，灯泡电阻为0.5V，则此时滑动变阻器接入电路的最大阻值为
故C正确；
D．串联电流相等，根据 ，当小灯泡的电功率是滑动变阻器电功率的2倍时，灯泡的电压为变阻器
电压为2倍，电源电压为6V，则此时灯泡电压为4V，变阻器电压为2V，由乙图可知，此时电流为0.4A，
则滑动变阻器接入电路的阻值为
故D正确。
故选ACD。
