专题 13 电学基础综合【四大题型】
1．（2024•北京中考）【创新题型】利用两端电压不变的电源、两个电流表、两个不同规格的小灯泡、滑
动变阻器、开关和导线若干，探究在串联电路中，流入第二个灯泡的电流I 与流入第一个灯泡的电流I
2 1
是否相等。
（1）画出实验电路图。
（2）画出实验数据记录表格。

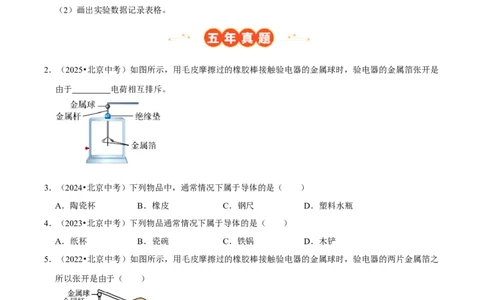

2．（2025•北京中考）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的金属箔张开是
由于 电荷相互排斥。
3．（2024•北京中考）下列物品中，通常情况下属于导体的是（ ）
A．陶瓷杯 B．橡皮 C．钢尺 D．塑料水瓶
4．（2023•北京中考）下列物品通常情况下属于导体的是（ ）
A．纸杯 B．瓷碗 C．铁锅 D．木铲
5．（2022•北京中考）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的两片金属箔之
所以张开是由于（ ）
A．同种电荷相互排斥 B．异种电荷相互吸引
C．同种电荷相互吸引 D．异种电荷相互排斥
6．（2021•北京中考）如图所示的四种用品中，通常情况下属于导体的是（ ）A． 金属勺 B． 瓷碗
C． 塑料盒 D． 木铲
考点01 导体与绝缘体

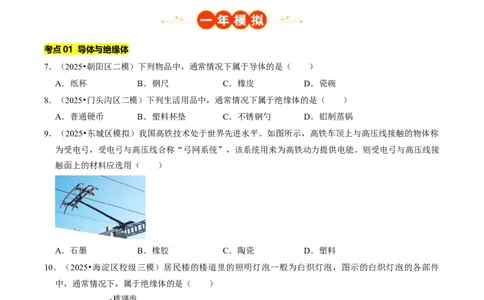

7．（2025•朝阳区二模）下列物品中，通常情况下属于导体的是（ ）
A．纸杯 B．钢尺 C．橡皮 D．瓷碗
8．（2025•门头沟区二模）下列生活用品中，通常情况下属于绝缘体的是（ ）
A．普通硬币 B．塑料杯垫 C．不锈钢勺 D．铝制蒸锅
9．（2025•东城区模拟）我国高铁技术处于世界先进水平。如图所示，高铁车顶上与高压线接触的物体称
为受电弓，受电弓与高压线合称“弓网系统”，该系统用来为高铁动力提供电能。则受电弓与高压线接
触面上的材料应选用（ ）
A．石墨 B．橡胶 C．陶瓷 D．塑料
10．（2025•海淀区校级三模）居民楼的楼道里的照明灯泡一般为白炽灯泡，图示的白炽灯泡的各部件
中，通常情况下，属于绝缘体的是（ ）
A．连接点 B．玻璃泡 C．金属架 D．灯丝
11．（2025•东城区校级模拟）插排是每个家庭必备用品。为了用电安全，我们应购买符合安全标准认证
的插排。图中所标材料属于导体的是（ ）A．导线的橡胶皮 B．按钮开关的外壳
C．插排的金属插头 D．插排的塑料外壳

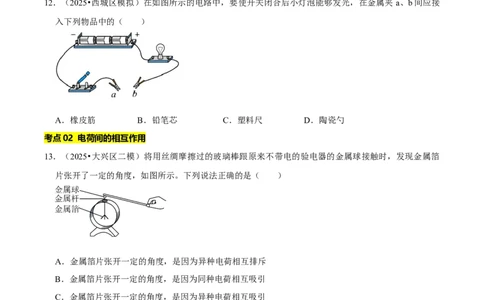

12．（2025•西城区模拟）在如图所示的电路中，要使开关闭合后小灯泡能够发光，在金属夹 a、b间应接
入下列物品中的（ ）
A．橡皮筋 B．铅笔芯 C．塑料尺 D．陶瓷勺
考点02 电荷间的相互作用
13．（2025•大兴区二模）将用丝绸摩擦过的玻璃棒跟原来不带电的验电器的金属球接触时，发现金属箔
片张开了一定的角度，如图所示。下列说法正确的是（ ）
A．金属箔片张开一定的角度，是因为异种电荷相互排斥
B．金属箔片张开一定的角度，是因为同种电荷相互吸引
C．金属箔片张开一定的角度，是因为异种电荷相互吸引
D．金属箔片张开一定的角度，是因为同种电荷相互排斥
14．（2025•房山区二模）小华把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用
干燥的手向下捋几下，发现细丝张开了，如图所示。细丝之所以张开是由于（ ）A．同种电荷相互排斥 B．异种电荷相互吸引
C．同种电荷相互吸引 D．异种电荷相互排斥
15．（2025•顺义区二模）如图所示，用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管右端，发现它们
互相吸引。关于这一现象，下列说法正确的是（ ）
A．吸管一定不带电
B．吸管可能带电
C．吸管和玻璃棒一定带异种电荷
D．吸管和玻璃棒可能带同种电荷
16．（2025•东城区校级模拟）用毛皮摩擦过的橡胶棒接触验电器的金属球如图所示，发现验电器的两片
金属箔张开，下列说法中正确的是（ ）
A．毛皮摩擦过的橡胶棒带正电荷
B．毛皮和橡胶棒摩擦后都带负电荷
C．毛皮和橡胶棒摩擦的过程中创造了电荷
D．验电器的两片金属箔张开是因为同种电荷相互排斥
17．（2025•海淀区校级模拟）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分电荷
转移到验电器的两片金属箔上，这两片金属箔带 （选填“同种”或“异种”）电荷，由于互
相
（选“吸引”或“排斥”）而张开。18．（2023•西城区校级模拟）如图所示，一个带电球体M放在绝缘支架上，把系在绝缘丝线上的带电小
球N先后挂在横杆上的P 和P 处。当小球N静止时，观察丝线与竖直方向的夹角。通过观察发现：当
1 2
小球N通过丝线挂在P 处时丝线与竖直方向的夹角大于小球N通过丝线挂在P 处时丝线与竖直方向的
1 2
夹角。根据实验结果写出一个可以探究的科学问题 。
考点03 串、并联电路的设计
19．（2025•西城区校级模拟）某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启
时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作，按下遥控器相当于S 闭合，按下
1
按钮开关相当于S 闭合，符合上述要求的电路是（ ）
2
A． B．
C． D．
20．（2025•东城区校级模拟）如图为封闭小区常见的智能门禁系统，住户通过刷卡或人脸识别进入小区，
当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电
动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）A． B．
C． D．
21．（2025•海淀区校级三模）不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功
后开关S 闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S 闭合，
1 2
电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A． B．
C． D．
22．（2025•朝阳区校级三模）目前北京市内各交通路口正进行交通信号灯改造，用智能信号灯替代了传
统的红绿灯，如图，司机等红灯时，在即将变为绿灯时的前9秒加入了倒计时功能，提升了交通安全系
数，已知L 为红灯，L 为数字灯，S为智能控制开关。下列关于智能信号灯的部分电路正确的是
1 2
（ ）A． B．
C． D．
23．（2025•朝阳区二模）两款温控开关k 和k ，当温度低于50℃时，k 保持闭合，k 保持断开；当温度
1 2 1 2
高于50℃时，k 保持断开，k 保持闭合。某保温水壶用其中一款开关检测水温，其加热电阻 R在水温
1 2
低于50℃时工作，在水温高于50℃时不工作。下列电路图中符合用电安全且能实现该保温水壶功能的
是（ ）
A． B．
C． D．
24．（2025•朝阳区校级模拟）小阳准备为博物馆设计一个自动计录入馆人数的电路。电路中电源电压恒
定不变，R 为定值电阻，力敏电阻R的阻值随其所受压力的增大而减小。设计要求当一位参观者通过
0
入口，使力敏电阻R受到的压力增大时，电表的示数减小，计数器自动计数一次。下列电路图满足设计
要求的是（ ）A． B．B
C． D．
考点04 串、并联电路中电流的规律
25．（2025•石景山区二模）小石在得出：“串联电路电流处处相等”的结论后，猜想“并联电路的干路
电流与各支路电流之和相等”，为了验证猜想，他选用了如下器材：符合要求的一个恒压电源和三个电
流表、一个开关、若干阻值不同的定值电阻和导线进行实验。请选用上述器材，设计实验同时测量干路
和两个支路的电流大小，画出电路图，并设计实验记录表。
26．（2025•房山区二模）实验台上有符合实验要求的器材：电压可以调节的电源、三块电流表、两个不
同规格的小灯泡、滑动变阻器、开关和若干导线，请选用器材探究L 和L 并联后，干路电流I等于通
1 2
过L 的电流I 与通过L 的电流I 之和。
1 1 2 2
（1）画出实验电路图。
（2）画出实验数据记录表格。
27．（2025•昌平区二模）利用一个学生电源（可改变输出电压大小）、三块电流表、两个不同规格的小
灯泡（L 、L ）、一个开关和若干导线，探究“在并联电路中，干路的电流 I与流过L 的电流I 、流过
1 2 1 1
L 的电流I 之和是否相等”。
2 2
（1）画出实验电路图。
（2）画出实验数据记录表格。
28．（2025•东城区模拟）用两个小灯泡探究并联电路中电流的规律，电路图如图甲所示。实验时需要测
量A、B、C三处的电流。（1）图乙所示是某次测量时连接的实验电路，此时电流表测量的是 （选填“A”“B”或
“C”）处的电流。电流表的示数如图丙所示，则电流表的示数为 A。
（2）若要测量B处的电流，只需在图乙中改接一根导线即可实现。请你在改接的导线上画“×”，并
用笔画线代替导线，画出正确的接线。
（3）改变电源电压，测出多组A、B、C三处的电流，数据如表所示，得到结论：干路电流等于各支路
电流之和；各支路电流相等。请你指出探究过程中的不妥之处： 。
I /A I /A I /A
A B c
0.12 0.12 0.24
0.16 0.16 0.32
0.18 0.18 0.36
0.22 0.22 0.44
0.24 0.24 0.48
0.28 0.28 0.56
