（四）
背景资料
某施工单位承包了跨湖区某大桥的滩地引桥施工，该引桥全长2420m，共44孔，每孔
跨径55m。上部结构为预应力混凝土连续箱梁，基础均由4根40m长、直径2.0m的桩基础
和方形承台组成，桩基为支承桩。桥跨布置为四跨一联，采用移动模架纵向分段施工，施
工缝设置在1/5L（L跨径）正负弯矩为了零的附近，每联首跨施工长度为55m+11m，第2、

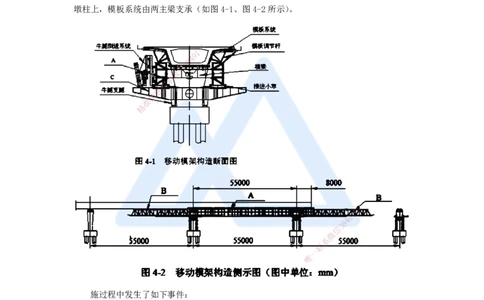

3跨施工长度为55m，末跨施工长度为44m。移动模架两主梁通过牛腿支承托架支撑在桥墩
墩柱上，模板系统由两主梁支承（如图4-1、图4-2所示）。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯
施过程中发生了如下事件：
事件一：混凝土配合比通过设计和试配确定配合比后，填写试配报告单，提交施工监
理工程师批准后使用。水泥混凝土实验室配比，水泥：砂：石子：水=1：X：Y：W =1：
2.28：4.47：0.63，每m³混凝土水泥用量为C=285kg，现场实测砂石含水率Wsa=3%，石子
含水率Ws=1% 。
事件二：灌注桩成桩后，向桩底、桩侧进行了压浆。施工技术要求如下：
（1）压浆作业应在桩身混凝土达到设计强度等级的80%后、桩身经无损检测合格后方
可进行。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（2）对群桩基础的桩实施压浆作业时，宜按先中间、后周边的顺序，且宜按对称、间
隔的原则依次进行。
（3）采取桩底和桩侧组合方式压浆时，应按先桩底、后桩侧的顺序进行。
（4）压浆作业与其他灌注桩作业点的距离宜不小于5m或10倍桩径。
（5）桩底压浆时，对同一根桩的压浆宜分3次进行，且宜依次按40%、30%、30%的压
浆量循环等量压入。
（6）对多根桩进行压浆时，各桩压浆的间隔时间宜不少于2h。
（7）压浆作业时，实际的压浆压力应大于控制压力。

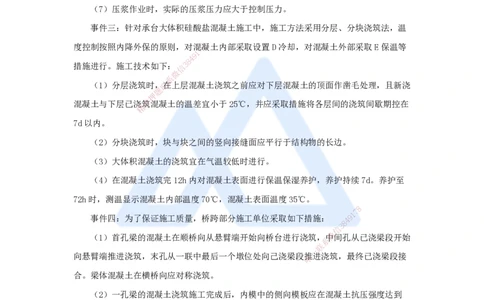

事件三：针对承台大体积硅酸盐混凝土施工中，施工方法采用分层、分块浇筑法，温
度控制按照内降外保的原则，对混8凝土内部采取设置D冷却，对混凝土外部采取E保温等
7
1
9
4
8
措施进行。施工技术如下：信 3
微
系
（1）分层浇筑时，联在上层混凝土浇筑之前应对下层混凝土的顶面作凿毛处理，且新浇
题
押
混凝土与下层已浇准筑混凝土的温差宜小于25℃，并应采取措施将各层间的浇筑间歇期控在
精
7d以内。
（2）分块浇筑时，块与块之间的竖向接缝面应平行于结构物的长边。
（3）大体积混凝土的浇筑 宜在气温较低时进行。
（4）在混凝土浇筑完12h内对 混凝土表面进行保温保湿养护，养护持续7d。养护至
72h时，测温显示混凝土内部温度70℃， 混凝土表面温度35℃。
8
1
7
事件四：为了保证施工质量，桥跨部分施工 单位采取如下措施：
8
4 9
信
3
微
（1）首孔梁的混凝土在顺桥向从悬臂端开始向桥台进行浇筑，中间孔从已浇梁段开始
系
联
一
向悬臂端推进浇筑，末孔从一联中最后一个墩位处向己浇 梁段唯推进浇筑，最终已浇梁段接
合。梁体混凝土在横桥向应对称浇筑。
（2）一孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到
2.5MPa后，顶面模板应在混凝土抗压强度达到设计强度等级的70%后，方可拆除；外模架
应在梁体建立预应力前卸落。
事件五：预应力筋张拉所用的锚具、夹具和连接器进场时，按出厂合格证和质量证明
书检查了其锚固性能类别、型号、规格及数量。施工单位将张拉用的千斤顶与压力表购买
回来后为了赶工期，按照要求直接进行了使用。
【问题及答案】
1. 写出图中构件A、B、C的名称。按与箱梁的位置和过孔方式分，该移动模架属于哪
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
一种类型？
【答案】A—主梁（或主桁梁）、B—导梁（或鼻梁）、C—牛腿支承托架。
按与箱梁的位置和过孔方式分，该移动模架属于下行式（下承式）。
2. 事件一中，求施工配合比及每m³混凝土各种材料用量。
【答案】（1）施工配合比：
水泥：砂：石子：水=1：X（1+Wsa）：Y（1+Ws）：（W-XWsa-YWs）=1：2.28（1+3%）：
4.47（1+1%）：（0.63-2.28×3%-4.47×1%）=1：2.35：4.51：0.52

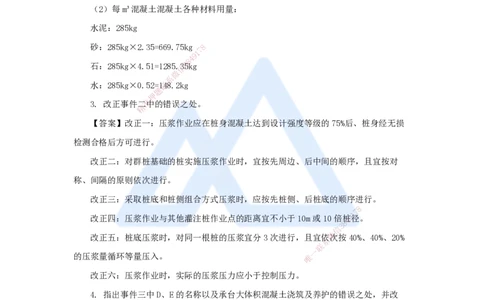

（2）每m³混凝土混凝土各种材料用量：
水泥：285kg
砂：285kg×2.35=669.75kg 8
7
1
9
4
8
石：285kg×4.51=1285信.335kg
微
系
水：285kg×0.52=联148.2kg
题
押
3. 改正事件二准中的错误之处。
精
【答案】改正一 ：压浆作业应在桩身混凝土达到设计强度等级的75%后、桩身经无损
检测合格后方可进行。
改正二：对群桩基础的桩 实施压浆作业时，宜按先周边、后中间的顺序，且宜按对
称、间隔的原则依次进行。
改正三：采取桩底和桩侧组合方式压 浆时，应按先桩侧、后桩底的顺序进行。
8
1
7
改正四：压浆作业与其他灌注桩作业点的距 离宜不小于10m或10倍
8
桩4 9径。
信
3
微
改正五：桩底压浆时，对同一根桩的压浆宜分3次进行，且宜依次按40%、40%、20%
系
联
一
的压浆量循环等量压入。 唯
改正六：压浆作业时，实际的压浆压力应小于控制压力。
4. 指出事件三中D、E的名称以及承台大体积混凝土浇筑及养护的错误之处，并改
正。
【答案】D—冷却水管通循环水；E—蓄水。
错误1：分层浇筑时，新浇混凝土与下层已浇筑混凝土的温差宜小于25℃。改正：分
层浇筑时，新浇混凝土与下层已浇筑混凝土的温差宜小于20℃。
错误2：块与块之间的竖向接缝面平行于结构物的长边。改正：块与块之间的竖向接
缝面平行于结构物的短边。
错误3：在混凝土浇筑完12h内对混凝土表面进行保温保湿养护，养护持续7d。改
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
正：应及时覆盖保温保湿材料进行养护，养护时间不少于14天。
错误4：混凝土内部温度70℃，混凝土表面温度35℃。改正：混凝土内部和表面温差
不大于25℃。
5. 改正事件四中的错误之处。
【答案】首孔梁的混凝土在顺桥向宜从桥台（或过渡墩）开始向悬臂端进行浇筑，中
间孔宜从悬臂端开始向已浇梁段推进浇筑。顶面模板应在混凝土抗压强度达到设计强度等
级的75%后，方可拆除。外模架应在梁体建立预应力后方可卸落。
6. 事件五中，预应力筋张拉所用锚具、夹具和连接器进场时，除背景中所做的检查
外，还应做哪些检验或试验？张拉设备使用是否正确，说明理由。
【答案】（1）外观检查、尺寸8检查、硬度检验、静载锚固性能试验。
7
1
9
4
8
（2）张拉设备使用不正信确3。理由：张拉用千斤顶与压力表应配套标定、配套使用。
微
系
（五） 联
题
押
背景资料 准
精
某施工单位承接 了预应力混凝土变截面连续箱梁桥，墩柱高度为16m至25m，各梁段
高度为2.7m至5.6m，桩基础，主桥0号梁段采用搭设托架浇筑施工后进行临时固结，其

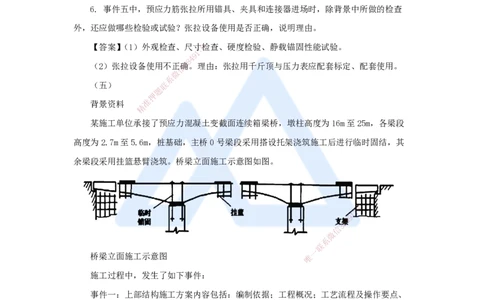

余梁段采用挂篮悬臂浇筑。桥 梁立面施工示意图如图。
8
1
7
9
8
4
信
3
微
系
联
一
桥梁立面施工示意图 唯
施工过程中，发生了如下事件：
事件一：上部结构施工方案内容包括：编制依据；工程概况；工艺流程及操作要点、
关键技术参数与技术措施、预案措施等内容。由项目专业工程师编制，项目技术部门组织
审核，由项目技术负责人审批。
事件二：采用悬臂浇筑的梁段，施工工艺流程为：0号块支架搭设、预压→0号块混凝
土浇筑→0号块预应力钢束张拉→墩梁临时固结→组拼挂篮→（A）→对称悬臂浇筑1号块
→1号块预应力钢束张拉→挂篮前移就位→悬臂浇筑2号块及后续块施工→（B）→解除临
时固结→（C）。悬臂浇筑应符合下列规定：
（1）悬臂浇筑应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差，设计未规定
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
时，宜不超过梁段重的1/3。
（2）悬臂梁段应全断面一次浇筑完成，并应从已完成梁段开始，向悬臂端推进分层浇
筑。
（3）悬臂浇筑过程控制宜遵循变形和内力双控的原则，但以内力控制为主。
（4）悬臂浇筑时，立模高程的误差应不大于±10mm，立模轴线的偏位应不大于5mm。
事件三：桥台到边跨合龙段的梁段采用支架现浇混凝土施工，为了保证支架的承载力
以及消除支架和支架地基引起的非弹性变形，对支架进行了堆砂袋预压，并设置预拱度。
在混凝土箱梁浇筑前，制定合理的混凝土浇筑工艺方案，工艺方案对浇筑工具、防裂措
施、保护层的控制等作出明确规定，并检查支架、模板、钢筋、预埋件等，对到达现场的
混凝土也进行了检验。 8
7
1
9
4
8
事件四：预应力张拉以信张3拉力控制为主，以钢绞线的伸长值进行校核。本桥的预应力
微
系
钢筋均采用高强度、低联松弛钢绞线，预应力钢绞线的张拉工艺流程为：0→15%σ （初始
题 con
押
应力）→30%σ →准100%σ （持荷5分钟锚固）。张拉过程依次上升油压，分级方式为
con精 con
15%、30%、100%，各 个阶段对应的两端伸长值和分别为13mm、24mm、81mm，设计总伸长值
为74.8mm。张拉锚固后，建立在锚下的实际有效预应力与设计张拉控制应力的相对偏差应
不超过±5%，且同一断面中预 应力束的有效预应力的不均匀度应不超过±2% 。
事件五：合龙前应对两端悬臂梁 段的D、E和梁长受温度影响的偏移值进行观测，并根
据实际观测值确定准确的合龙温度、合龙 时间及合龙程序。合龙口两侧的悬臂端采用临时
8
1
7
刚性连接，在一天中气温F且稳定的时段内浇筑 合龙段混凝土，浇筑后应
8
4 9及时覆盖洒水养
信
3
微
护，养护时间宜不少于G。
系
联
一
【问题及答案】 唯
1. 事件一中，施工方案内容是否完整？若不完整，请补充。
【答案】不完整。施工方案内容还应包括：施工技术方案设计图；技术方案的主要有
关计算书；安全、环保、质量保证、文物保护及文明施工措施。
2. 事件一中，施工方案的审批程序是否正确？若不正确，请写出正确程序。
【答案】不正确。正确做法：对于重大施工方案，应由项目技术负责人组织编制，中
标单位技术管理部门组织审核，必要时组织相关专家进行论证，由中标单位技术负责人进
行审批。
3. 写出事件二中工艺流程中A、B、C的名称并改正悬臂浇筑施工错误之处。
【答案】A—挂篮预压；B—边跨合龙；C—中跨合龙。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（1）两端悬臂上荷载的实际不平衡偏差不超过梁段重的1/4。
（2）悬臂梁段应从悬臂端开始，向已完成梁段推进分层浇筑。
（3）以变形控制为主。
（4）立模高程的误差应不大于±5mm。
4. 事件三中，支架施工预拱度的设置应考虑哪些主要因素？补充混凝土浇筑工艺方案
的内容。
【答案】施工预拱度应考虑下列因素：模板、支架承受施工荷载引起的弹性变形；受
载后由于杆件接头的挤压和卸落装置压缩而产生的非弹性变形；支架地基在受载后的沉降
变形。
混凝土浇筑工艺方案的内容还8需要：施工缝设置、浇筑顺序。
7
1
9
4
8
5. 判断事件四中张拉伸信长3值控制是否满足要求？并说明理由。
微
系
【答案】张拉伸长联值控制满足要求。理由：实际张拉总伸长值：（81-13）+（24-13）
题
押
=78+11=79mm，伸长准率=（79-74.8）÷74.8×100%=5.6%属于±6%范围内，张拉伸长值合
精
格。
6. 写出事件五中，D、E、F、G的名称。
【答案】D—轴线；E—高 程；F—最低；G—14d。
8
1
7
8
4
9
信
3
微
系
联
一
唯
