5.2.2 燃气管道、附件及设施施工技术
2）聚乙烯燃气管道安装
（1）聚乙烯管道优缺点，
与传统金属管材相比，聚乙烯管道具有重量轻、耐腐蚀、阻力小、柔韧性好、节约能源、安装方便、造价低等
优点。另外一个优点是可缠绕，可做深沟熔接，可使管材顺着深沟蜿蜒敷设，减少接头数量，抗内、外部及微
生物的侵蚀，内壁光滑且流动阻力小，导电性弱，无须外层保护及防腐，有较好的气密性，气体渗透率低，维
修费用低，经济优势明显。
但与钢管相比，聚乙烯管也有使用范围小、易老化、承压能力低、抗破坏能力差等缺点，所以聚乙烯管材一般
用于中、低压燃气管道中，但不得用于室外明设的输配管道。

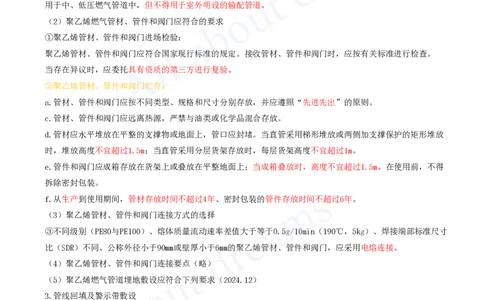

（2）聚乙烯燃气管材、管件和阀门应符合的要求
①聚乙烯管材、管件和阀门进场检验：
聚乙烯管材、管件和阀门应符合国家现行标准的规定。接收管材、管件和阀门时，应按有关标准进行检查。
当存在异议时，应委托具有资质的第三方进行复验。
②聚乙烯管材、管件和阀门贮存：
a.管材、管件和阀门应按不同类型、规格和尺寸分别存放，并应遵照“先进先出”的原则。
c.管材、管件和阀门应远离热源，严禁与油类或化学品混合存放。
d.管材应水平堆放在平整的支撑物或地面上，管口应封堵。当直管采用梯形堆放或两侧加支撑保护的矩形堆放
时，堆放高度不宜超过1.5m；当直管采用分层货架存放时，每层货架高度不宜超过1m。
e.管件和阀门应成箱存放在货架上或叠放在平整地面上；当成箱叠放时，高度不宜超过1.5m。在使用前，不得
拆除密封包装。
f.从生产到使用期间，管材存放时间不超过4年、密封包装的管件存放时间不超过6年。
（3）聚乙烯管材、管件和阀门连接方式的选择
③不同级别（PE80与PE100）、熔体质量流动速率差值大于等于0.5g/10min（190℃，5kg）、焊接端部标准尺寸
比（SDR）不同、公称外径小于90mm或壁厚小于6mm的聚乙烯管材、管件和阀门，应采用电熔连接。
（4）聚乙烯管材、管件和阀门连接要点（略）
（5）聚乙烯燃气管道埋地敷设应符合下列要求（2024.12）
3.管线回填及警示带敷设
1）沟槽回填
（1）不得采用有机物、冻土、垃圾、木材等材料回填。管道两侧及管顶以上0.5m内应采用砂土或素土，回填
土，不得含有碎石、砖块等杂物，且不得采用灰土回填。距管顶0.5m以上的回填土中的石块不得大于10%、直径
不得大于0.1m，且均匀分布。
（2）沟槽的支撑应在管道两侧及管顶以上0.5m回填完毕并压实后，在保证安全的前提下拆除，并应采用细砂填
实缝隙。
（3）沟槽回填时，应先回填管底局部悬空部位，再回填管顶两侧。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）回填土应分层压实，每层虚铺厚度宜为0.2〜0.3m，管道两侧及管顶以上0.5m内的回填土必须采用人工压
实，管顶0.5m以上的回填土可采用小型机械压实，每层虚铺厚度宜为0.25〜0.4m。
（5）回填土压实后，应分层检查密实度，并做好回填记录。
2）钢管警示带敷设
（1）埋设燃气管道的沿线应连续敷设警示带。警示带敷设前应将敷设面压平，并平整地敷设在管道的正上方且
距管顶的距离宜为0.3〜0.5m，但不得敷设于路基和路面里。

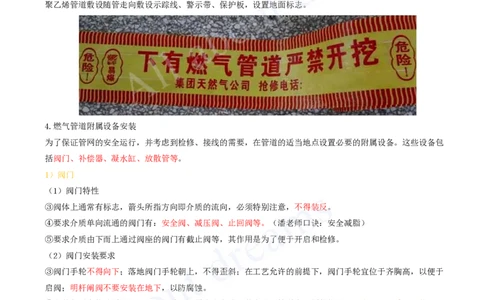

3）聚乙烯管道警示装置敷设
聚乙烯管道敷设随管走向敷设示踪线、警示带、保护板，设置地面标志。
4.燃气管道附属设备安装
为了保证管网的安全运行，并考虑到检修、接线的需要，在管道的适当地点设置必要的附属设备。这些设备包
括阀门、补偿器、凝水缸、放散管等。
1）阀门
（1）阀门特性
③阀体上通常有标志，箭头所指方向即介质的流向，必须特别注意，不得装反。
④要求介质单向流通的阀门有：安全阀、减压阀、止回阀等。（潘老师口诀：安全减脂）
⑤要求介质由下而上通过阀座的阀门有截止阀等，其作用是为了便于开启和检修。
（2）阀门安装要求
③阀门手轮不得向下；落地阀门手轮朝上，不得歪斜；在工艺允许的前提下，阀门手轮宜位于齐胸高，以便于
启阀；明杆阐阀不要安装在地下，以防腐蚀。
④安装位置有特殊要求的阀门，如减压阀要求直立地安装在水平管道上，不得倾斜；安全阀也应垂直安装。
⑤安装时，与阀门连接的法兰应保持平行，其偏差不应大于法兰外径的1.5‰，且不得大于2mm。[注：天一文化专有版权，未经许可不可转发或复印传播]

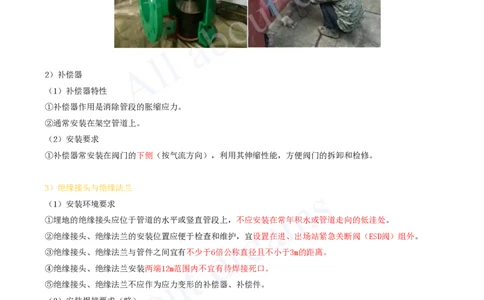

2）补偿器
（1）补偿器特性
①补偿器作用是消除管段的胀缩应力。
②通常安装在架空管道上。
（2）安装要求
①补偿器常安装在阀门的下侧（按气流方向），利用其伸缩性能，方便阀门的拆卸和检修。
3）绝缘接头与绝缘法兰
（1）安装环境要求
①埋地的绝缘接头应位于管道的水平或竖直管段上，不应安装在常年积水或管道走向的低洼处。
②绝缘接头、绝缘法兰的安装位置应便于检查和维护，宜设置在进、出场站紧急关断阀（ESD阀）组外。
③绝缘接头、绝缘法兰与管件之间宜有不少于6倍公称直径且不小于3m的距离。
④绝缘接头、绝缘法兰安装两端12m范围内不宜有待焊接死口。
⑤绝缘接头、绝缘法兰不应作为应力变形的补偿器、补偿件。
（2）安装焊接要求（略）[注：天一文化专有版权，未经许可不可转发或复印传播]

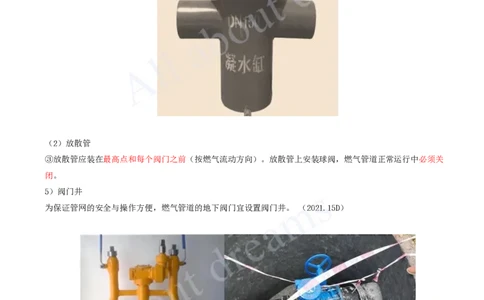

4）凝水缸与放散管
（1）凝水缸（2017.13）
②管道敷设时应有一定坡度，以便在低处设凝水缸，将汇集的水或油排出。（2021.15C）
（2）放散管
③放散管应装在最高点和每个阀门之前（按燃气流动方向）。放散管上安装球阀，燃气管道正常运行中必须关
闭。
5）阀门井
为保证管网的安全与操作方便，燃气管道的地下阀门宜设置阀门井。 （2021.15D）

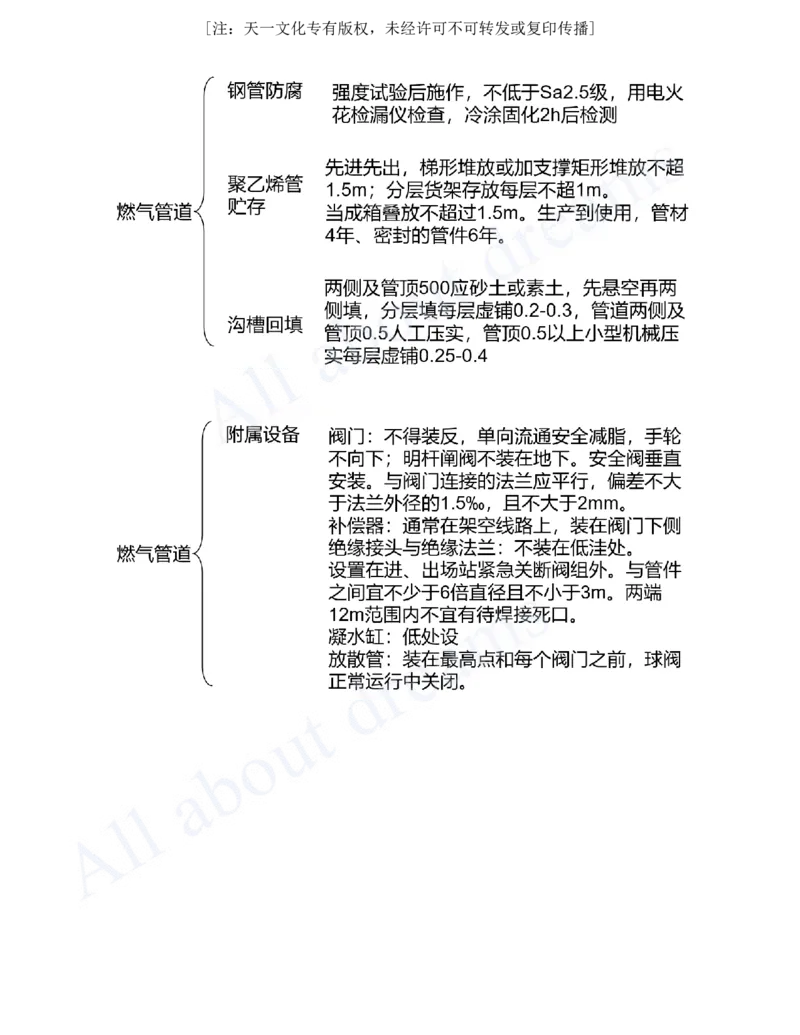

小试牛刀[注：天一文化专有版权，未经许可不可转发或复印传播]

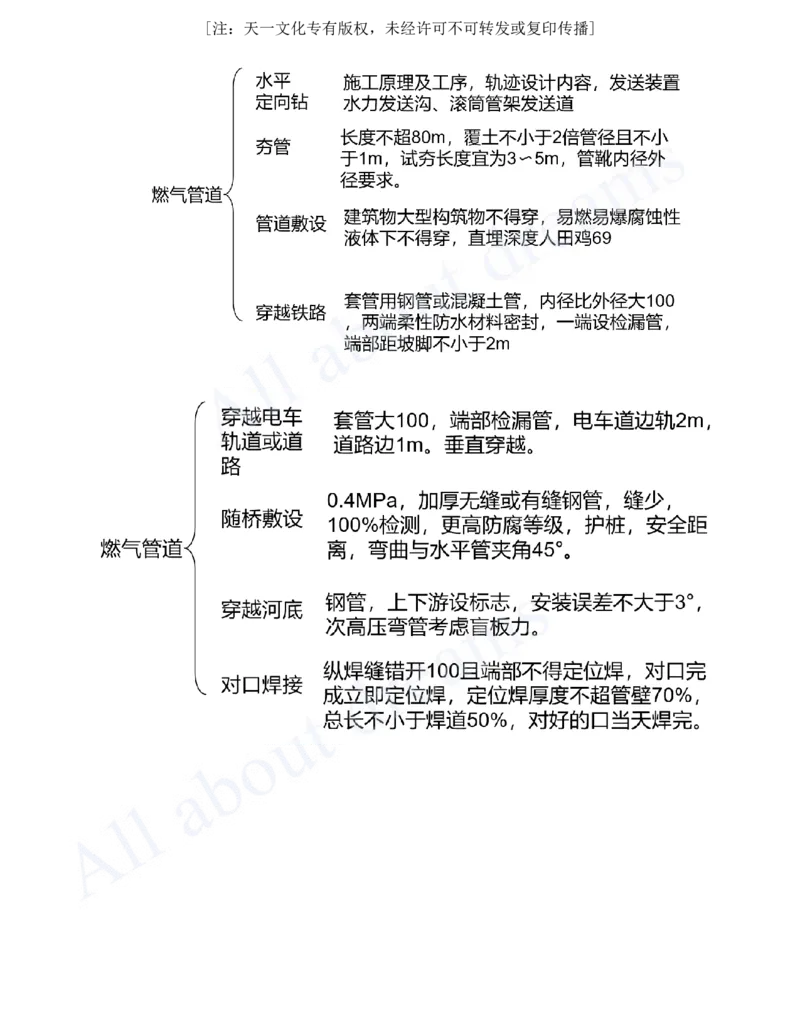

关于燃气管道施工的说法，错误的有（ ）。
A.燃气管道不得采用水平定向钻法施工
B.穿越铁路的燃气管道外应加套管
C.中压B燃气管道可利用道路桥梁跨越河流
D.燃气管道随桥敷设时，应采用较高的防腐等级
E.敷设于桥梁上的燃气管道当采用厚壁管时，可适当降低焊缝的探伤比例
答案：AE
小试牛刀
下列关于地下燃气管道穿越建（构）筑物施工的说法，不正确的是（ ）。
A.燃气管道不得从大型构筑物和建筑物的下面穿越
B.燃气管道不得下穿具有腐蚀性液体的场地
C.穿越铁路时，套管端部距路堤边坡外距离不应小于1.2m
D.套管两端应采用柔性防腐、防水材料密封
答案：C
小试牛刀
燃气管网中，安装在最高点和每个阀门之前，用来排放管道内部空气或燃气的装置称为（ ）。
A.补偿器
B.放散管
C.排水器
D.调压器
答案：B
小试牛刀
燃气管道的附属设备包括（ ）。
A.阀门
B.补偿器
C.凝水缸
D.放散管
E.检查井
答案：ABCD
