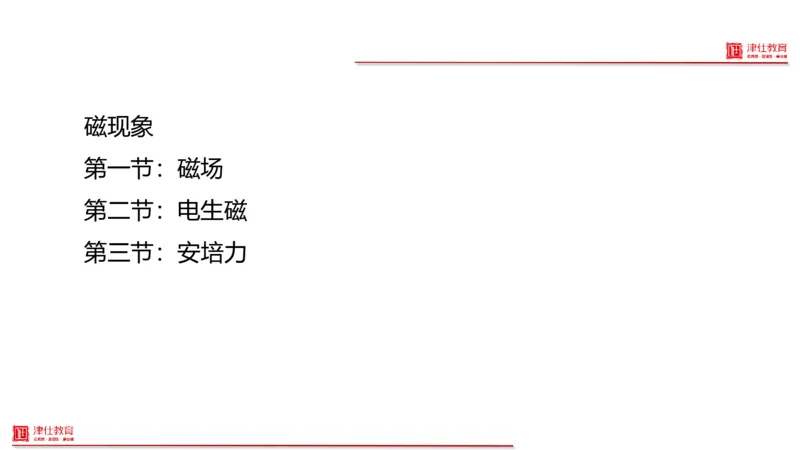

磁现象
第一节：磁场
第二节：电生磁
第三节：安培力

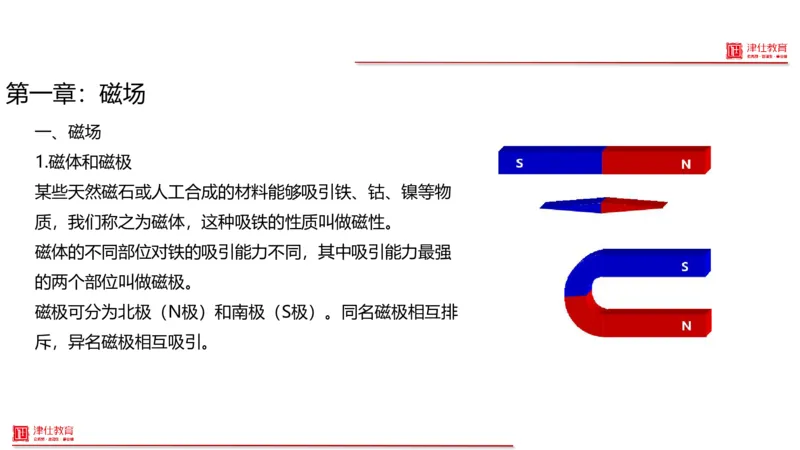

第一章：磁场
一、磁场
1.磁体和磁极
某些天然磁石或人工合成的材料能够吸引铁、钴、镍等物
质，我们称之为磁体，这种吸铁的性质叫做磁性。
磁体的不同部位对铁的吸引能力不同，其中吸引能力最强
的两个部位叫做磁极。
磁极可分为北极（N极）和南极（S极）。同名磁极相互排
斥，异名磁极相互吸引。

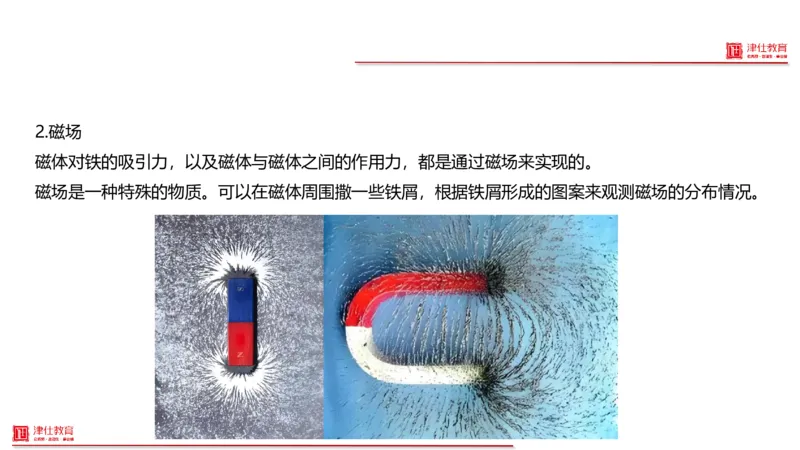

2.磁场
磁体对铁的吸引力，以及磁体与磁体之间的作用力，都是通过磁场来实现的。
磁场是一种特殊的物质。可以在磁体周围撒一些铁屑，根据铁屑形成的图案来观测磁场的分布情况。

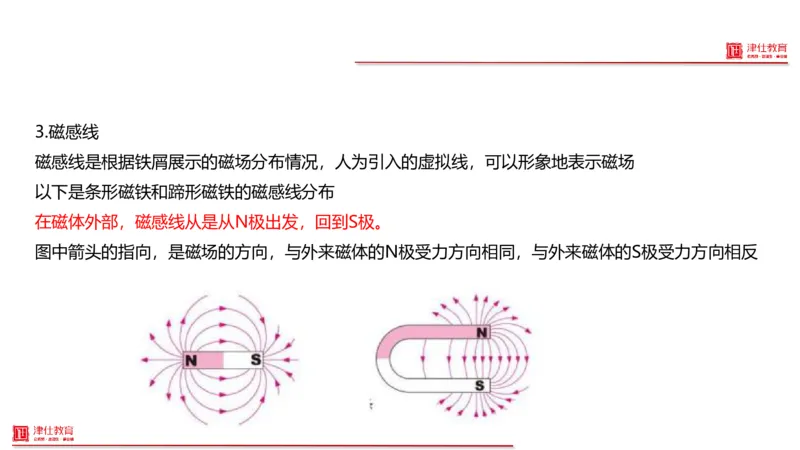

3.磁感线
磁感线是根据铁屑展示的磁场分布情况，人为引入的虚拟线，可以形象地表示磁场
以下是条形磁铁和蹄形磁铁的磁感线分布
在磁体外部，磁感线从是从N极出发，回到S极。
图中箭头的指向，是磁场的方向，与外来磁体的N极受力方向相同，与外来磁体的S极受力方向相反

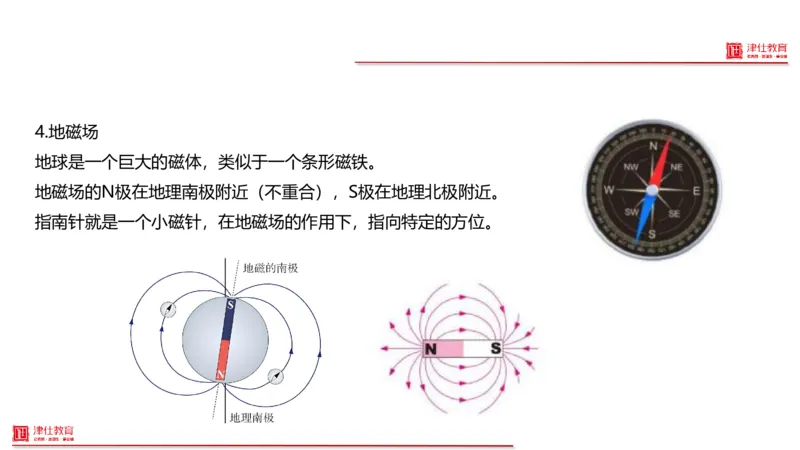

4.地磁场
地球是一个巨大的磁体，类似于一个条形磁铁。
地磁场的N极在地理南极附近（不重合），S极在地理北极附近。
指南针就是一个小磁针，在地磁场的作用下，指向特定的方位。

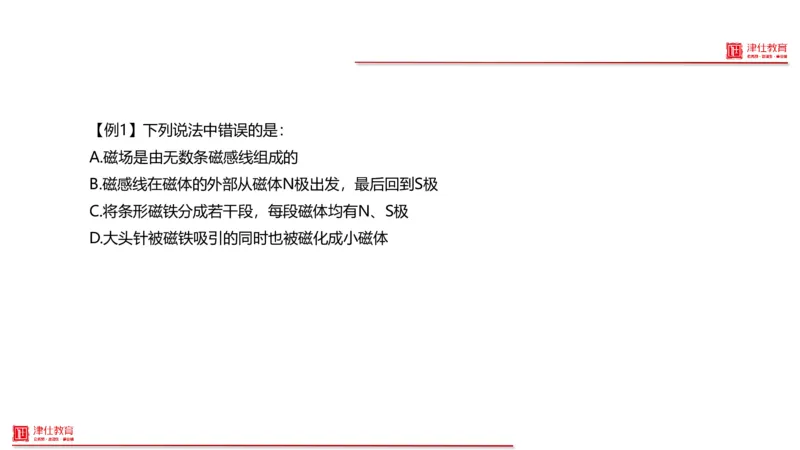

【例1】下列说法中错误的是：
A.磁场是由无数条磁感线组成的
B.磁感线在磁体的外部从磁体N极出发，最后回到S极
C.将条形磁铁分成若干段，每段磁体均有N、S极
D.大头针被磁铁吸引的同时也被磁化成小磁体

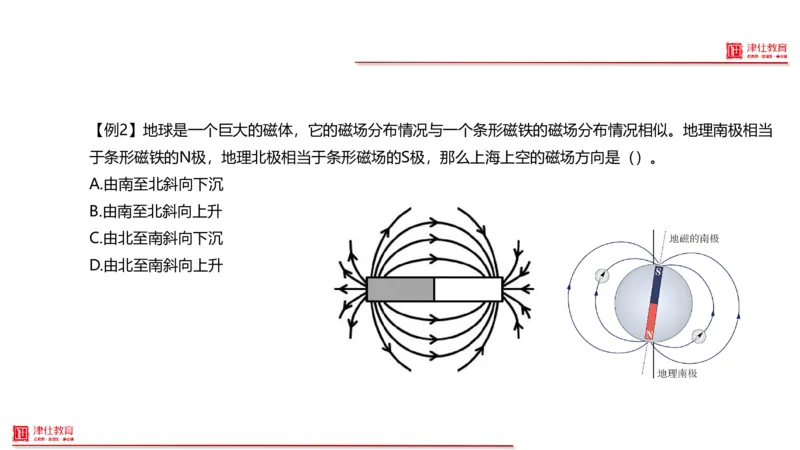

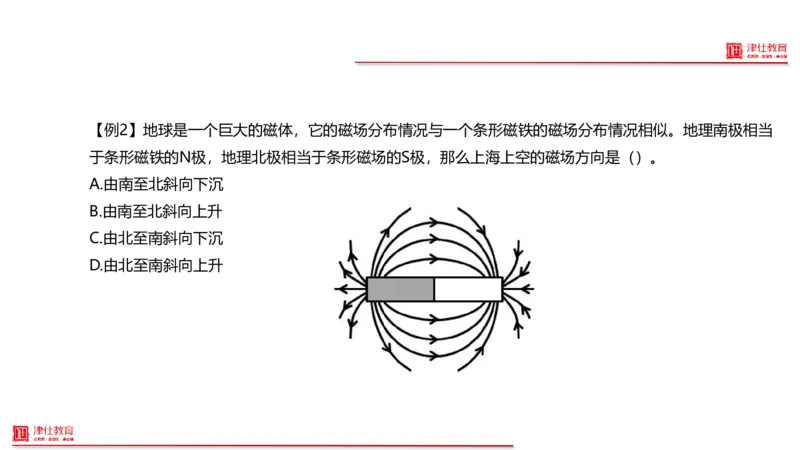

【例2】地球是一个巨大的磁体，它的磁场分布情况与一个条形磁铁的磁场分布情况相似。地理南极相当
于条形磁铁的N极，地理北极相当于条形磁场的S极，那么上海上空的磁场方向是（）。
A.由南至北斜向下沉
B.由南至北斜向上升
C.由北至南斜向下沉
D.由北至南斜向上升
【例2】地球是一个巨大的磁体，它的磁场分布情况与一个条形磁铁的磁场分布情况相似。地理南极相当
于条形磁铁的N极，地理北极相当于条形磁场的S极，那么上海上空的磁场方向是（）。
A.由南至北斜向下沉
B.由南至北斜向上升
C.由北至南斜向下沉
D.由北至南斜向上升

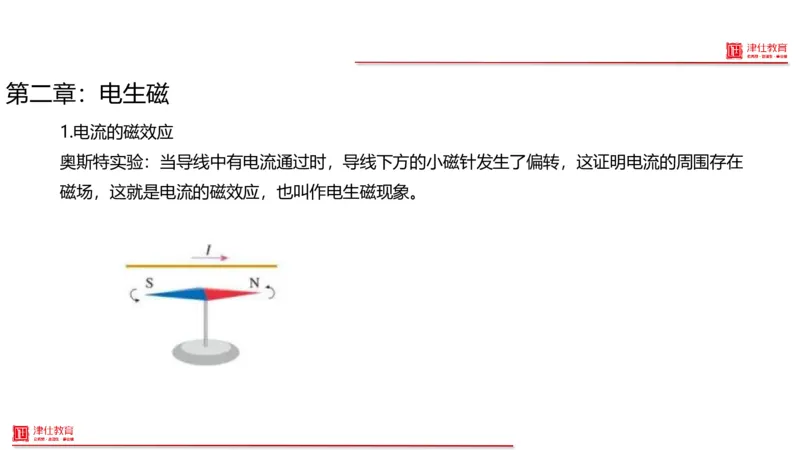

第二章：电生磁
1.电流的磁效应
奥斯特实验：当导线中有电流通过时，导线下方的小磁针发生了偏转，这证明电流的周围存在
磁场，这就是电流的磁效应，也叫作电生磁现象。

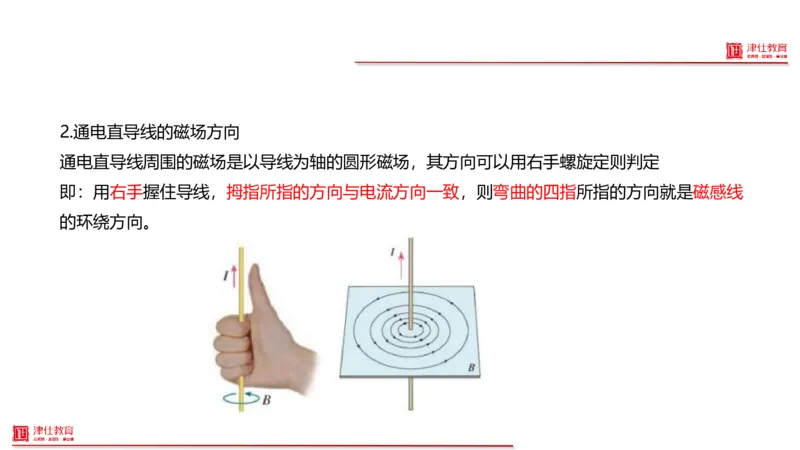

2.通电直导线的磁场方向
通电直导线周围的磁场是以导线为轴的圆形磁场，其方向可以用右手螺旋定则判定
即：用右手握住导线，拇指所指的方向与电流方向一致，则弯曲的四指所指的方向就是磁感线
的环绕方向。
2.通电直导线的磁场方向
通电直导线周围的磁场是以导线为轴的圆形磁场，其方向可以用右手螺旋定则判定
即：用右手握住导线，拇指所指的方向与电流方向一致，则弯曲的四指所指的方向就是磁感线
的环绕方向。
3.通电螺线管的磁场方向
螺线管是将导线缠绕在圆筒上得到的装置，当螺线管中有电流通过时，同样也会产生磁场
通电螺线管的磁场与条形磁铁非常相似，可以用右手螺旋定则来判定其N极和S极：
用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
4.电流产生的磁场的强弱
（1）只有通电的时候才有磁场，电流中断，则磁场也消失
（2）电流越大，磁场越强
（3）通电螺线管的线圈匝数越多，磁场越强
【例1】如下图所示，为某通电螺线管及其磁场的部分磁感线，电源电压保持不变，下列说法正确的是
（）。
A.通电螺线管的左端为N极
B.电源的右端为负极
C.若增大电阻的阻值，通电螺线管的磁性将增强
D.增加通电螺线管的匝数，通电螺线管的磁性将减弱
【例2】如下图所示，弹簧测力计被固定在天花板上，下面悬挂着一条形磁铁，通电螺线管处于条形磁铁
的正下方，电源电压保持不变，当电路中的开关闭合时，弹簧测力计的示数变小，则下列分析正确的是
（）。
A.通电螺线管的上端为N极，电源的右端为正极
B.通电螺线管的上端为S极，电源的右端为正极
C.通电螺线管的上端为N极，电源的右端为负极
D.通电螺线管的上端为S极，电源的右端为负极
【例3】在如图所示的电路中接入通电螺线管，一根绳子系着一个小铁球竖直悬挂在通电螺线管左边，小
铁球静止时与通电螺线管等高且不接触，电源电压恒定，闭合开关S后，下列说法正确的是（）。
A.小铁球会向左移动，远离通电螺线管
B.通电螺线管左侧为N极，右侧为S极
C.将滑动变阻器的滑片向右滑动，通电螺线管周围的磁场会减弱
D.若将小铁球换成同样大小的小铅球，小铅球将向右移动
【例4】如图所示，条形磁铁与电磁铁处于同一水平面上，闭合电磁铁开关，无论如何移动滑动变阻器，
条形磁铁始终保持静止，电源电压保持不变。下列说法错误的是（）。
A.电磁铁的右端为N极
B.电磁铁对条形磁铁的作用力向右
C.向左移动滑动变阻器的滑片，条形磁铁受到的摩擦力变大
D.若将电源的正负极调换，条形磁铁受到的摩擦力向左
第三章：安培力
1.磁场对电流的作用力
磁场对电流（或者说对通电导线）存在作用力，这个力就叫安培力。
第三章：安培力
2.安培力的方向判定——左手定则
伸出左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直
进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方
向。
【例1】如下图所示，水平放置的长直导线甲内接通向右的电流，处于垂直于纸面向里的磁场中，水平放
置的长直导线乙内接通向左的电流，处于垂直于纸面向外的磁场中，下列说法正确的是（）。
A.甲受到的安培力方向竖直向上，乙受到的安培力方向竖直向下
B.甲受到的安培力方向竖直向下，乙受到的安培力方向竖直向上
C.甲、乙受到的安培力方向均竖直向下
D.甲、乙受到的安培力方向均竖直向上
【例2】如图所示，竖直的轻质弹簧一端固定在天花板上，另一端固定在一根铜棒上，铜棒内通有从右到
左的恒定电流，虚线范围内有垂直于纸面的匀强磁场，已知铜棒静止且弹簧处于压缩状态，下列说法中正
确的是（）。
A.铜棒受到的安培力方向竖直向下
B.虚线范围内的磁场方向为垂直于纸面向里
C.若减小磁场强度，则弹簧的压缩量将变小
D.若将铜棒内电流方向改为自左至右，则当铜棒静止时，弹簧依旧可以处于压缩状态
【补充】如图所示，两根长直导线在接通箭头所示方向的电流之后，会发生的现象是（）。
A.两根导线相互吸引
B.两根导线相互排斥
C.两根导线都静止
D.两根导线都转动
结论：电流方向相同的通电直导线相互吸引，电流方向相反的通电直导线相互排斥。
【例3】如图所示，在水平台面上放置有一光滑斜面，倾角为α，在斜面上某处放了一根垂直于纸面的直
导线，在导线中通有垂直纸面向里的电流，图中a点在导线正下方，b点与导线的连线与斜面垂直，c点在
a点左侧，d点在b点右侧。现欲使导线静止在斜面上，下列措施可行的是。
A.在a处放置一电流方向垂直纸面向里的直导线
B.在b处放置一电流方向垂直纸面向里的直导线
C.在c处放置一电流方向垂直纸面向里的直导线
D.在d处放置一电流方向垂直纸面向里的直导线
【例4】在某种核反应堆中，是靠熔化的钠来传递核燃烧产生的热量的。抽动液态钠的“泵”的传动部分
不允许和钠接触，因此常使用一种称为“电磁泵”的机械。如图所示为这种泵的结构，N、S为磁铁的两
极，C为在磁场中的耐热导管，熔融的钠从其中流过，v为钠的流动方向，要使钠液加速，加在导管中钠
液的电流方向应为。
A.由上流向下
B.由下流向上
C.逆着v的方向
D.顺着v的方向
