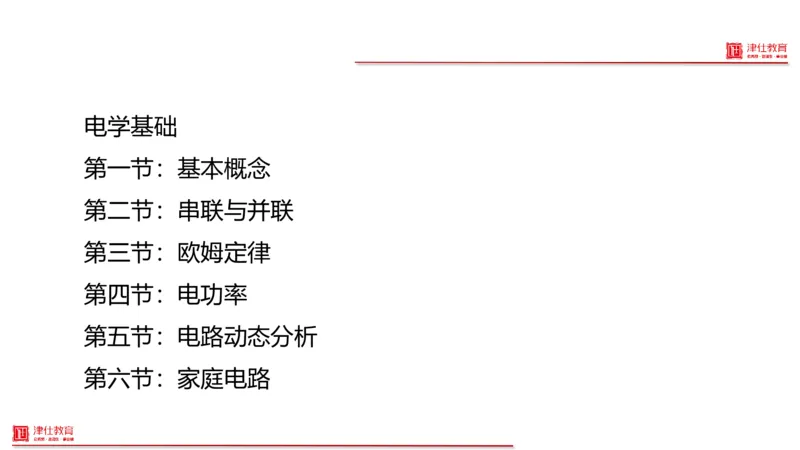

电学基础
第一节：基本概念
第二节：串联与并联
第三节：欧姆定律
第四节：电功率
第五节：电路动态分析
第六节：家庭电路

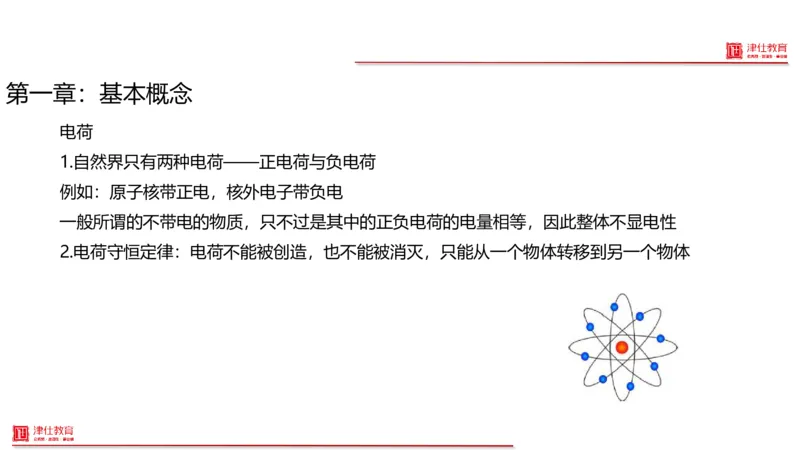

第一章：基本概念
电荷
1.自然界只有两种电荷——正电荷与负电荷
例如：原子核带正电，核外电子带负电
一般所谓的不带电的物质，只不过是其中的正负电荷的电量相等，因此整体不显电性
2.电荷守恒定律：电荷不能被创造，也不能被消灭，只能从一个物体转移到另一个物体

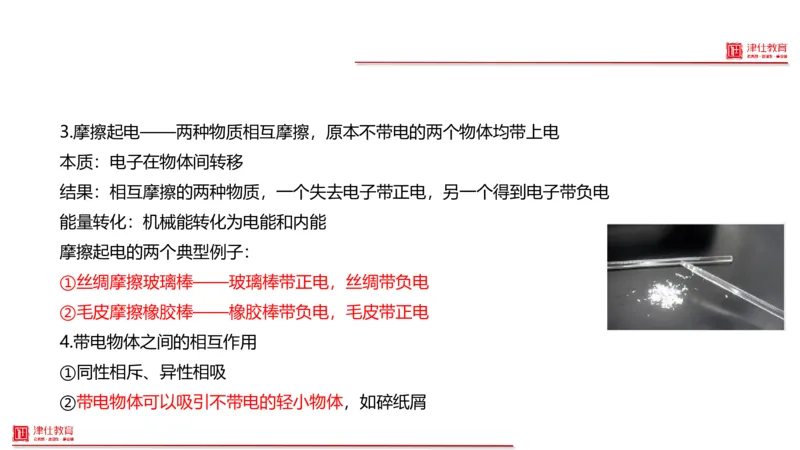

3.摩擦起电——两种物质相互摩擦，原本不带电的两个物体均带上电
本质：电子在物体间转移
结果：相互摩擦的两种物质，一个失去电子带正电，另一个得到电子带负电
能量转化：机械能转化为电能和内能
摩擦起电的两个典型例子：
①丝绸摩擦玻璃棒——玻璃棒带正电，丝绸带负电
②毛皮摩擦橡胶棒——橡胶棒带负电，毛皮带正电
4.带电物体之间的相互作用
①同性相斥、异性相吸
②带电物体可以吸引不带电的轻小物体，如碎纸屑

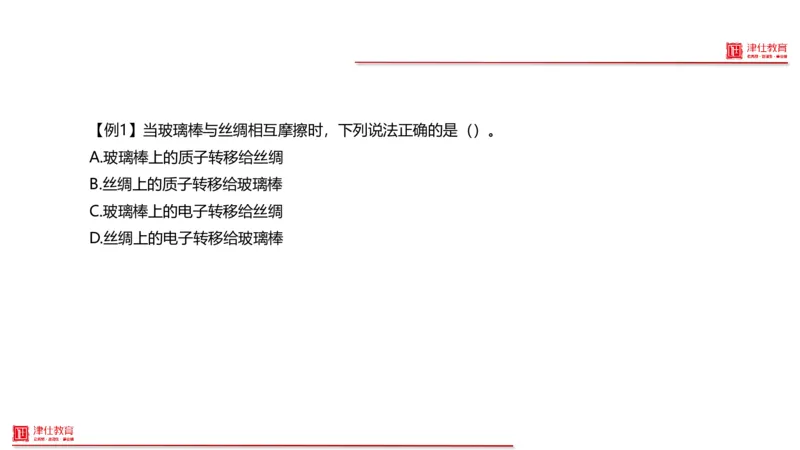

【例1】当玻璃棒与丝绸相互摩擦时，下列说法正确的是（）。
A.玻璃棒上的质子转移给丝绸
B.丝绸上的质子转移给玻璃棒
C.玻璃棒上的电子转移给丝绸
D.丝绸上的电子转移给玻璃棒

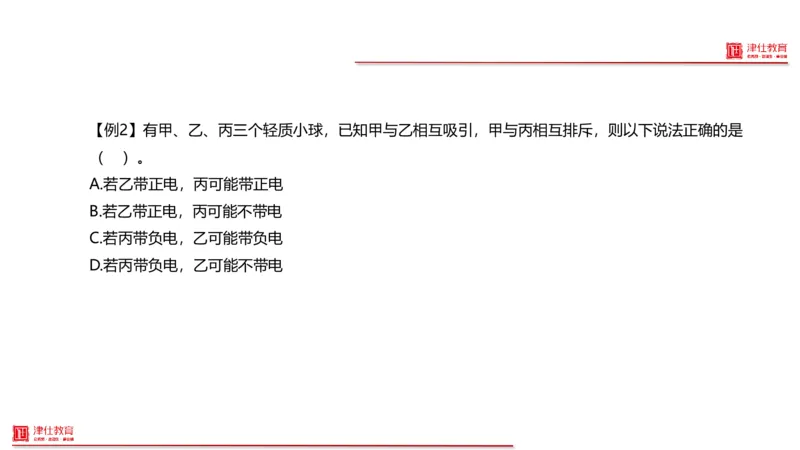

【例2】有甲、乙、丙三个轻质小球，已知甲与乙相互吸引，甲与丙相互排斥，则以下说法正确的是
（ ）。
A.若乙带正电，丙可能带正电
B.若乙带正电，丙可能不带电
C.若丙带负电，乙可能带负电
D.若丙带负电，乙可能不带电

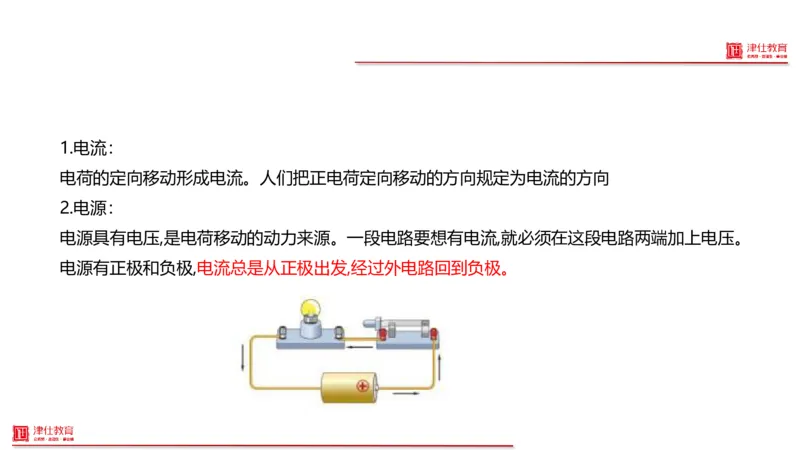

1.电流：
电荷的定向移动形成电流。人们把正电荷定向移动的方向规定为电流的方向
2.电源：
电源具有电压,是电荷移动的动力来源。一段电路要想有电流,就必须在这段电路两端加上电压。
电源有正极和负极,电流总是从正极出发,经过外电路回到负极。

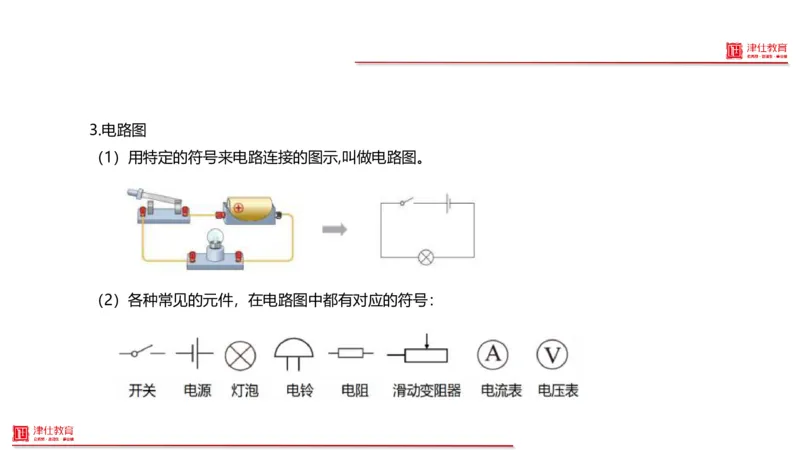

3.电路图
（1）用特定的符号来电路连接的图示,叫做电路图。
（2）各种常见的元件，在电路图中都有对应的符号：

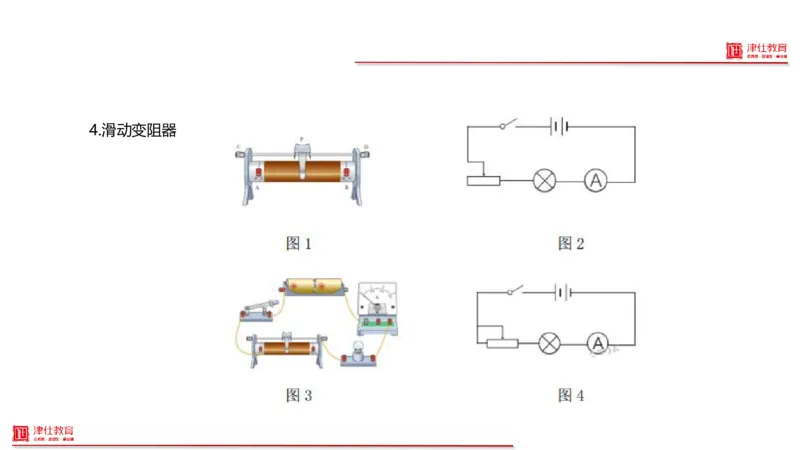

4.滑动变阻器

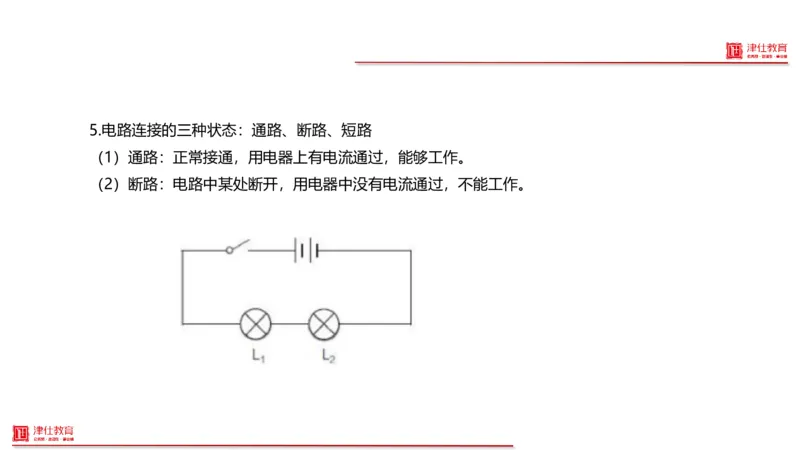

5.电路连接的三种状态：通路、断路、短路
（1）通路：正常接通，用电器上有电流通过，能够工作。
（2）断路：电路中某处断开，用电器中没有电流通过，不能工作。

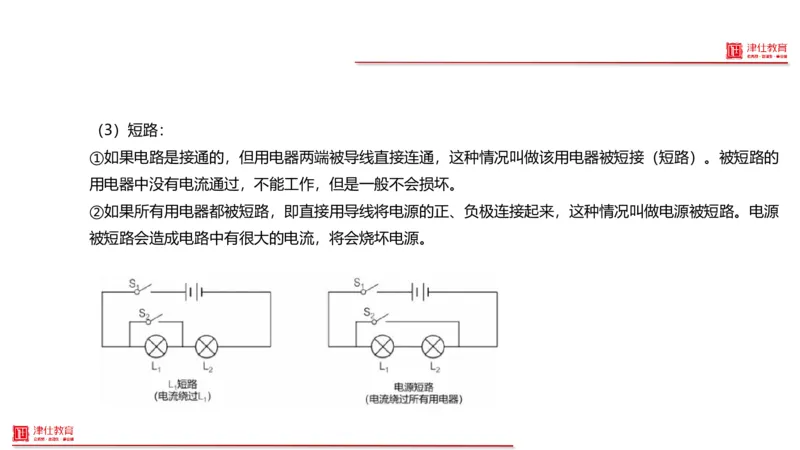

（3）短路：
①如果电路是接通的，但用电器两端被导线直接连通，这种情况叫做该用电器被短接（短路）。被短路的
用电器中没有电流通过，不能工作，但是一般不会损坏。
②如果所有用电器都被短路，即直接用导线将电源的正、负极连接起来，这种情况叫做电源被短路。电源
被短路会造成电路中有很大的电流，将会烧坏电源。
【例3】下列A、B、C、D四个模拟电路中，电键闭合与否和灯泡亮暗对应关系表述错误的是：
A.A图中即使电键都不闭合，灯泡也会亮
B.B图中只要有一个电键闭合，灯泡就不会亮
C.C图中只有当所有电键都闭合，灯泡才不会亮
D.D图中只有所有电键都闭合，灯泡才会亮
【例4】某公司技术员张某负责设计防盗安全门电路图，设计要求为：安全门关闭时，电路开关保持闭合，
电铃不会被触发，当安全门非正常打开时，保护电路开关断开，电铃会被触发。下列符合安全门电路图设
计的是（）。
第二章：串联与并联
1.两个或两个以上用电器依次连接到电路中，这种连接方式叫做串联。
2.两个或两个以上用电器并列连在一起再连接到电路中，这种连接方式叫做并联。
复杂电路判断串并联的方法：
电流流向法：让电流从电源正极出发，经过各用电器后回到负极，观察电流的分开与汇合情况
【例1】在下图所示的四个电路图中，三盏灯属于并联的电路图是（）。
【例2】如图所示，当S1，S2闭合时，以下说法正确的是（）。
A.仅有灯L3亮
B.灯L2、L3亮，它们是串联的
C.灯L1、L3亮，它们是串联的
D.灯L2、L3亮，它们是并联的
第三章：欧姆定律
1.电流、电压、电阻：
（1）电流，表示电流强弱的物理量。用I表示，单位是安培，简称安，符号是A。
（2）电压，表示电荷移动的驱动力强弱的物理量。用U表示，单位是伏特，简称伏，符号是V。
（3）电阻，表示导体对电流阻碍作用大小的物理量。用R表示，单位是欧姆，简称欧，符号是Ω。
2.欧姆定律：通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比。用公式表示为
I=
�
�
注：欧姆定律既可以用于整个电路，也可以用于部分电路
3.串并联电路的特点：
（1）串联电路：
①电流：串联电路的电流处处相等，即
（1）I总=I1=I2=……
②电阻：总电阻等于各串联电阻之和，即
（2）R总=R1+R2+……
③电压：总电压等于各串联电阻两端电压之和（串联分压）
U总=U1+U2+……
各电阻分到的电压之比等于电阻之比
电阻越串越大
并联电路
①电流：并联电路的总电流等于各支路的电流之和，即并联分流
（1）I总=I1+I2+……
各支路分到的电流之比等于电阻的反比
②电压：并联电路各支路的两端电压相等，即
（2）U总=U1=U2=……
③电阻：并联电路的总电阻的倒数等于各并联电阻倒数之和
注：并联电路增加一条支路，总电阻减小（越并越小）；
但是增大已有的电阻，总电阻增大。
特性
串联电路
并联电路
电流
处处相等 �总= �1 = �2 = ⋯
总电流等于各支路电流之
和 �总= �1 + �2 + ⋯
电压
总电压等于各元件电压之
和 �总= �1 + �2 + ⋯
各支路电压相等 �并= �1 =
�2 = ⋯
电阻
总电阻等于各电阻之和 �总=
�1 + �2 + ⋯
总电阻的倒数等于各电阻倒数之
和
1
�总
=
1
�1 +
1
�2 + ⋯
分配规律
电压按电阻正比分配
电流按电阻反比分配
总电阻变化趋势
越串越大
越并越小
电阻变化影响
增大某电阻 ⇒ 总电阻增大
增大某电阻 ⇒ 总电阻增大
电压表和电流表
（1）
电流表在使用时与元件串联，电流表的读数等于与之串联的元件的电流。分析电路时，可以将电
流表看做导线
电压表和电流表
（2）
电压表在使用时与元件并联，电压表读数的大小等于与之并联的元件两端电压的大小。分析电路
时，可以将电压表位置看成断路
【例1】下图是两种不同导体（�1、�2）的伏安特性曲线，则以下选项无法确定的是（）。
A.�1、�2的电阻之比为1:4
B.�1、�2的额定功率相同
C.并联在电路中时，�1、�2电流比为4:1
D.串联在电路中时，�1、�2电压比为1:4
【例2】将四个相同的灯泡和两个相同的电池以导线连接，其电路如图。若通过各灯泡的电流分
别为�1、�2、�3和�4，假设电池供应的电压稳定，并联电路a、b间的电压维持在定值，则下列电
流关系正确的是：
A.�1 = �2 + �3
B.�2 = �3
C.�1 = �2 + �3 + �4
D.�2 = �4
1.电能和电功
电流做功的符号是W，单位是焦耳，简称为焦，符号J。
与能量的单位相同。生活中电能（电功）的常用单位是千瓦时（俗称为度）
2.电功率
电功率是表示电流做功快慢的物理量。电功率用P表示，它的单位是瓦特，简称瓦，符号是W
电功率公式：
3.额定功率与实际功率
用电器正常工作时的电压叫做额定电压，用电器在额定电压下工作时的电功率叫做额定功率。
例如，节能灯上标着“220V24W”，表示额定电压是220V，额定功率是24W。
注：如果说某用电器正常工作，则意味着其实际功率（电压）等于额定功率（电压）
第四章：电功率
【例1】几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示。下面列出了
他们在讨论中的几种说法，其中不正确的是：
A.甲、乙两灯正常发光时，通过它们的电流相等
B.甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C.两灯串联在9V的电源上时，甲灯消耗的功率比较小
D.两灯并联在6V的电源上时，乙灯消耗的功率比较大
【例3】小明打算自己组装一个简单的电热装置，他手上有一个电压稳定的电源和三段完全相同
的电热丝，若要使装置的加热功率最大，下列哪个电路是最佳选择（）。
总电阻的判断，越串越大越并越小。
第五章：电路图
改变电路中某一个部分，例如改变滑动变阻器的阻值大小，或者改变电路的连接方式等等，
分析电路中的电压、电流变化方法：
（1）识别串并联关系（必要的时候画等效电路图）
（2）分→总→分：由改变的部分开始分析，得出总的电压、电流变化（即干路），再分析
电路其他部分
第五章：电路图
【例1】如图所示，当闭合开关S，滑动变阻器的滑片P向左移动时（电源电压保持不变），下列
说法中正确的是：
A.电压表和电流表的示数都变小
B.电压表和电流表的示数都变大
C.电压表的示数变大，电流表的示数变小
D.电压表的示数变小，电流表的示数变大
【例2】在下图所示的电路中，电源电压保持不变，闭合开关S1、S2后，电路正常工作。开关S1
闭合，开关S2由闭合到断开时，下列说法正确的是：
A.电流表A1的示数不变
B.电流表A2的示数不变
C.电压表V1的示数不变
D.电压表V2的示数不变
【例3】如图所示是某仓库报警器的电路示意图，热传感器R1安装在仓库内部，监控机A和报警
电铃安装在监控室内。热传感器R1的阻值会随着温度的升高而减小，当仓库发生火情时，下列说
法正确的是（）
A.监控机A两端的电流增大
B.报警电铃两端的电压减小
C.电阻器R2两端的电压不变
D.电源的电压降低
纯并联电路的各条支路相互独立
【例4】如图所示，电源电压恒定，闭合开关S后，滑动变阻器R0的滑片向左移动时，下列说法
正确的是（）。
A.电压表V的示数变大
B.电流表A1的示数不变
C.电流表A2的示数不变
D.灯泡L变暗
纯并联电路的各条支路相互独立
【例5】如图所示的电路中，L1、L2是两个相同的灯泡，R为定值电阻，P为滑动变阻器的滑片，
电源电压恒定，闭合开关S后，两个灯泡均可发光，则下列说法正确的是（）。
A.若滑片P向右滑动，则灯泡L1变亮
B.若滑片P向左滑动，则通过滑动变阻器的电流增大
C.若滑片P向右滑动，则灯泡L2变亮
D.若滑片P向左滑动，则通过电阻R的电流减小
第六章：家庭电路
火线零线和地线
火线：相当于电源的正极
零线：相当于电源的负极
用电器连在火线和零线之间，就会有电流通过
火线和零线的作用是形成工作电路
地线：与电路的工作无关，防漏电的保护线
将用电器的金属外壳接到地线，可以在漏电的时候起到保护作用
家庭电路的接法
1.用电器：一般情况下，各用电器并联接入电路，一个接电器接入或者断开，不影响其他电器的
工作
2.开关：接在用电器和火线之间，与用电器串联（火线带电，零线不带电）
3.插座：左零右火（两孔），左零右火上接地（三孔）
安全用电：预防触电和电路失火
1.电压知识：
（1）家用电电压为220V，高压电可达几万至几十万伏
（2）人体安全电压为36V
2.火线危险，零线和地线没危险
3.试电笔
用试电笔测试，氖管发光证明为火线
用试电笔测试，氖管不发光证明为零线或者地线
4.预防触电
发生触电的情况：
同时接触火线和零线
同时接触火线和地线
同时接触火线和地面
注意：发生触电必须接触火线，只接触火线不会触电
5.预防电路起火
电流过大可能引发火灾，电流过大的原因
1.总功率最大（使用了大功率电器，或者同时接入用用电器过多）
2.短路（火线和零线被导线联通）
火线进户前有保护装置-保险丝或空气开关，当电流过大时，保险丝熔断或空气开关跳闸，切断火线
【例1】关于家庭电路和安全用电，下列说法错误的是（）。
A.使用试电笔测火线时，手指不能碰到笔尖
B.正确使用试电笔时，人体与试电笔之间完全绝缘
C.家庭电路中保险丝熔断，不一定是发生了短路
D.家庭电路中，用电器的开关不能安装在零线与用电器之间
【例2】如图所示：电工踩在绝缘的凳子上，正在带电操作中，以下不会发生触电事故的是（）
A.甲
B.乙
C.丙
D.丁
【例3】如图是某家庭电路图的一部分，家庭内各电器均正确接入电路。则以下说法准确的是（）。
A.假如乙和甲分别是电器或开关，则丙是开关
B.假如电路正常，正确使用试电笔接触三孔插座的孔都会显示有电流
C.假如甲是带金属外壳的用电器，则它接的是三孔插座
D.假如零线被烧断，应立即关闭开关，否则会引起短路
【例4】家庭电路的供电线路由两根线组成：火线和零线。在正常情况下，零线与地之间没有电压，火线
与地有220V电压，为了安全用电，以下电路符合安装要求的是________。
